Ремкомплект (сателлиты) ВАЗ 2108-09 дифференциала шестерни, ось

Уважаемые покупатели, во избежание ошибок при отправке ремкомплекта ВАЗ дифференциала шестерни, ось, в строке "Комментарий" указывайте модель вашего автомобиля, год выпуска.

         Дифференциал - механизм, позволяющий колесам ведущей оси вращаться с разными скоростями и подводящий к ним крутящий момент. В трансмиссии автомобилей с одной ведущей осью дифференциал устанавливается между приводами колес (полуосями, ШРУСами и т.п.), поэтому его называют межколесным.

В состав комплекта 2108 -23020/23030 РК входит:

Шестерня полуоси                                                      2108 – 2303050       – 2 шт.;

Сателлит дифференциала                                           2101 – 2403055-01 – 2 шт.;

Ось сателлитов                                                            2108 – 2303060       – 1шт.;

Кольцо упорное   16                                                    11066476                – 2 шт.;

Опорная шайба                                                                                             – 2 шт.

         Стандартный дифференциал предназначен для обеспечения вращения колес с разной угловой скоростью и обеспечивает нормальную управляемость автомобиля при движении на ровной дороге. Когда же одно колесо повисает в воздухе, а это может произойти на бездорожье, при движении на рыхлом грунте (песок, снег, грунт и т.д.) весь крутящий момент передается на то колесо, которому легче крутиться. Для продолжения движения или просто уверенного движения автомобиля необходимо перераспределить крутящий момент на загруженное, твердо стоящее на грунте, колесо.

         Крутящий момент - характеристика вращательного движения. Его величина равна произведению силы на плечо (расстояние от точки приложения силы до оси вращения) и измеряется в Н·м (ньютон на метр). Например, если двигатель развивает крутящий момент 100 Н·м, значит, сила на плече в 1 м будет составлять 100 Н.

         Сила сцепления - колеса с дорогой равна произведению весовой нагрузки на колесо (которую колесо передает на дорогу) на коэффициент сцепления.

         Сила тяги на колесе зависит от радиуса колеса и подводимого к нему крутящего момента. Она ограничивается силой сцепления с дорогой, то есть не может больше нее. Произведения силы тяги на радиус колеса дает тот крутящий момент, который дифференциал может передать на колеса. Когда сцепление с дорогой мало (например, на гладком льду) или колесо вывешено (отсутствует весовая нагрузка), крутящий момент и силы тяги на колесе очень малы или отсутствуют. Если "тяга" меньше сопротивления движению, автомобиль не сможет тронутьяс с места.

         На легковых автомобилях, предназначенных для движения по дорогам с твердым покрытием (асфальтом, бетоном), наибольшее распространение получил дифференциал с коническими шестернями.

1 – ось сателлитов; 2 – стопорное кольцо; 3 – полуосевые шестерни; 4 – ведущая шестерня привода спидометра; 5 – коробка дифференциала; 6 – сателлит; 7 – ведомая шестерня главной передачи.

         Представляют собой зубчатую передачу с подвижными осями зубчатых колес (такие передачи называют планетарными). Её основными элементами являются:

- корпус, с которым жестко соединено ведомое зубчатое колесо главной передачи (передающей крутящий момент от карданного вала на корпус дифференциала). На легковых автомобилях, как правило, корпус имеет неразъемную конструкцию и окна для монтажа шестерен;

- сателлиты - конические зубчатые колеса, которые могут поворачиваться вокруг оси. В дифференциалах легковых автомобилей обычно устанавливаются два сателлита;

- ось сателлитов, жестко закрепленная в корпусе и вращающаяся вместе с ним. На ней расположены спиральные канавки для улучшения смазки сателлитов;

- две конические шестерни, входящие в зацепление с сателлитами и жестко соединенные с выходными валами дифференциала (полуосями, ШРУСами и т.д.). Эти шестерни принято называть полуосевыми.

         При движении автомобиля ведомая шестерня главной передачи вращает корпус дифференциала и, соответственно, ось с сателлитами, которые передают движение полуосевым шестерням, а они, в свою очередь, на колеса.

         На прямой и ровном отрезке пути колеса проходят одинаковое расстояние, поэтому полуосевые шестерни и корпус дифференциала, а также ось сателлитов вращаются с одинаковой скоростью. Последние не поворачиваются относительно своей оси.

         Когда автомобиль совершает поворот, внутреннее (расположенное ближе к центру поворота) колесо начинает вращаться медленнее (поэтому его называют отстающим). Соответственно, соединенная с ним полуосевая шестерня совершает меньше оборотов в минуту, чем корпус дифференциала и ось сателлитов. Это вынуждает их поворачиваться вокруг оси и увеличивать скорость вращения второй шестерни и наружного (забегающего) колеса. Так обеспечивается разное число оборотов шин, необходимое для движения без пробуксовки.

         Этот вид дифференциалов называют также симметричным, так как они поровну распределяют крутящий момент между колесами. Это происходит потому, что сателлит работает как равноплечий рычаг и передают только равные усилия к шестерням и колесам. Как сказано выше, если одно из колес имеет малое сцепление с дорогой, крутящий момент на нем небольшой, соответственно симметричный дифференциал подводит такое же усилие к другому колесу. То есть если одно из колес буксует, значит, сила тяги на втором колесе незначительна, что отрицательно сказывается на проходимости. Для ее улучшения на автомобилях применяют полную или частичную блокировку дифференциалов, степень которой оценивают коэффициентом блокировки.

Уровень масла в коробке передач (КПП) ВАЗ всегда должен быть "на уровне". Ведь даже незначительное его падение может погубить пятую передачу. КПП - не двигатель, масло в ней не "горит" и исчезает лишь из-за негерметичности уплотнений.

В КПП ВАЗ с завода заливают масло ТМ-5-9п, которое рассчитано на пробег 70-80 тысяч километров.

Другие артикулы товара и его аналогов в каталогах: 2108 – 2303050 РК.

ВАЗ 2108, Ваз 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115, ВАЗ 1117-1119, ВАЗ 2170, ВАЗ 2190.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить сателлиты дифференциала ВАЗ 2108-2112 на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.


avtoazbuka.net

ремонт дифференциала коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

1. Выньте дифференциал (рис. 5.12) из коробки передач (см. «Разборка коробки передач и дефектовка ее деталей»).

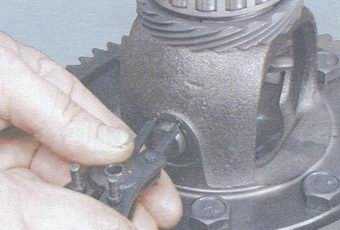

2. Повернув на 90° вокруг оси сателлитов, выньте полуосевые шестерни из корпуса дифференциала.

3. Снимите стопорное кольцо с оси сателлитов.

4. Выньте из корпуса дифференциала ось сателлитов и два сателлита.

5. Отверните болты крепления ведомой шестерни к корпусу дифференциала.

6. Спрессуйте ведомую шестерню с корпуса дифференциала. 7. Осмотрите рабочие поверхности сателлитов, оси сателлитов, полуосевых шестерен и соприкасающиеся с ними сферические поверхности корпуса дифференциала. Мелкие неровности устраните мелкозернистой шкуркой. Детали со значительными дефектами замените.

8. Проверьте состояние ведомой шестерни коробки передач. При наличии сколов, выкрашиваний и значительной выработки зубьев замените ведомую шестерню. На автомобили ваз 2108, ваз 2109, ваз 21099 устанавливают шестерни главной передачи с различным передаточным числом. На ведомой шестерне выбито количество зубьев ведущей шестерни 1 и количество зубьев ведомой шестерени 2.

ПРЕДУПРЕЖДЕНИЕ
Шестерни главной передачи на заводе-изготовителе подбираются попарно по шуму и пятну контакта. Поэтому при замене ведомой шестерни замените также ведущую шестерню: ведомая и ведущая шестерни продаются парой. Для проверки подсчитайте количество зубьев ведущей шестерни.

9. Осмотрите посадочные места подшипников на корпусе дифференциала. При значительной выработке этих мест замените корпус дифференциала. При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках, повреждения сепараторов подшипники необходимо заменить.

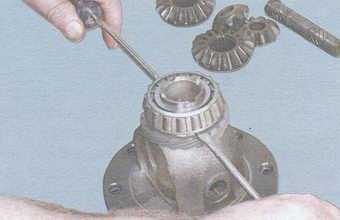

10. Для замены подшипников дифференциала с помощью съемника спрессуйте подшипники с дифференциала. При этом подшипники разрушаются. Затем…

11.… выпрессуйте наружные кольца из картеров коробки передач и сцепления специальным съемником. Если съемник отсутствует, выпрессуйте сначала сальники полуосей. Учтите, что при этом сальники повреждаются и сальники надо заменить (подробнее см. «Замена сальников коробки передач»). С наружной стороны картеров бородком выпрессуйте кольца подшипников.

12. Обратите внимание: под кольцом, установленным в картере коробки передач, может быть регулировочное кольцо, которое перед запрессовкой новых колец необходимо заново подобрать (см. «Подбор регулировочного кольца подшипников дифференциала»).

13. Если необходимо заменить шестерню привода спидометра, то можно спрессовать подшипник (не разрушая подшипник) с помощью двух отверток, прикладывая усилие к внутреннему кольцу подшипника. Шестерня при этом разрушится, но шестерню все равно надо менять.

14. Соберите дифференциал в порядке, обратном снятию, предварительно смазав все детали трансмиссионным маслом. При этом ведомая шестерня устанавливается маркировкой зубьев наружу.

Рис. 5.12. Дифференциал коробки передач автомобилей ваз 2108, ваз 2109, ваз 21099:
1 — ведущая шестерня привода спидометра; 2 — сателлит; 3 — полуосевая шестерня; 4 — ведомая шестерня главной передачи;
5 — ось сателлитов; 6 — корпус дифференциала; 7 — подшипник дифференциала

Оцените статью: Поделитесь с друзьями!

tuningtaza.ru

ВАЗ 2115 | Характерные неисправности коробки передач и возможные причины

ПРИЗНАК НЕИСПРАВНОСТИ

ВОЗМОЖНЫЕ ПРИЧИНЫ

Стук на малой скорости

Износ внутреннего или наружного шарнира равных угловых скоростей (ШРУС)

Износ посадочных гнезд подшипников дифференциала

Повышенный шум при движении на повороте

Шум шестерен дифференциала

Стук при ускорении и замедлении автомобиля

Ослабление креплений двигателя

Износ внутреннего ШРУС

Износ оси сателлитов и посадочных отверстий в корпусе дифференциала

Износ посадочных гнезд подшипников дифференциала

Стук при движении на повороте

Износ наружного ШРУС

Вибрация

Вибрация подшипников

Погнута полуось

Некруглость шин

Дисбаланс колес

Износ ШРУС полуоси

Значительный углы в ШРУС (нарушение статического хода подвески)

Самовыключение передач

Износ или нарушение регулировки привода переключения передач

Заедание привода переключения передач

Поломка или ослабление фиксирующих шайб подшипников первичного вала

Износ или деформация вилки переключения

Повышенный шум на нейтрали в коробке передач при работе двигателя на холостом ходу

Износ подшипников блока шестерен первичного вала

Износ подшипника выключения сцепления

Износ шестерен первичного вала

Износ шестерни или подшипника 1-й передачи

Износ шестерни или подшипника 2-й передачи

Износ шестерни или подшипника 3-й передачи

Износ шестерни или подшипника 4-й передачи

Износ шестерни или подшипника 5-й передачи

Износ подшипников вторичного вала

Повышенный шум только на 1-й передаче

Поломка, сколы зубьев или износ шестерен 1-й передачи

Износ синхронизатора 1-й и 2-й передач

Износ шестерни или подшипника 1-й передачи

Износ шестерен или подшипников дифференциала

Износ ведомой шестерни главной передачи

Износ рычага и штоков механизма переключения

Повышенный шум только на 2-й передаче

Поломка, сколы зубьев или износ шестерен 2-й передачи

Износ синхронизатора 1-й и 2-й передач

Износ шестерни или подшипника 2-й передачи

Износ шестерен или подшипников дифференциала

Износ ведомой шестерни главной передачи

Износ рычага и штоков механизма переключения

Повышенный шум только на 3-й передаче

Поломка, сколы зубьев или износ шестерен 3-й передачи

Износ синхронизатора 3-й и 4-й передач

Износ шестерни или подшипника 3-й передачи

Износ шестерен или подшипников дифференциала

Износ ведомой шестерни главной передачи

Износ рычага и штоков механизма переключения

Повышенный шум только на 4-й передаче

Износ синхронизатора 3-й и 4-й передач

Поломка, сколы зубьев или износ шестерен 4-й передачи

Износ шестерни или подшипника 4-й передачи

Износ шестерен или подшипников дифференциала

Износ ведомой шестерни главной передачи

Износ рычага и штоков механизма переключения

Повышенный шум только на 5-й передаче

Износ синхронизатора 5-й передачи

Поломка, сколы зубьев или износ шестерен 5-й передачи

Износ шестерни или подшипника 5-й передачи

Износ шестерни или подшипника 5-й передачи

Износ ведомой шестерни главной передачи

Износ рычага и штоков механизма переключения

Повышенный шум только на передаче заднего хода

Поломка, сколы зубьев или износ промежуточной шестерни передачи заднего хода, износ шестерен первичного и вторичного валов

Износ синхронизатора 1-й и 2-й передач

Износ ведущей шестерни главной передачи

Износ ведомой шестерни главной передачи

Износ шестерен или подшипников дифференциала

Повышенный шум на всех передачах

Недостаточный уровень масла

Износ подшипников

Поломка, сколы зубьев или износ шестерен первичного и/или вторичного валов или износ валов

Утечка масла в зоне расположения сцепления

Картер трансмиссии

Рычаг подшипника выключения сцепления

Утечка масла в середине картера трансмиссии

Картер трансмиссии

Механизм переключения

Выключатель фонаря заднего хода

Утечка масла в левой стороне картера трансмиссии

Крышка картера

Утечка масла из главной передачи

Крышки подшипников и уплотнения главной передачи

Поддон главной передачи

Поддон главной передачи

Скрежет шестерен при включении передач

Рычаг подшипника выключения сцепления

Привод выключения сцепления

Первичный вал или блок шестерен

Синхронизатор 5-й передачи

Шестерня или подшипник 5-й передачи

Шестерня или подшипник 1-й передачи

Синхронизатор 1-й и 2-й передач

Шестерня или подшипник 2-й передачи

Шестерня или подшипник 3-й передачи

Синхронизатор 3-й и 4-й передач

Шестерня или подшипник 4-й передачи

Шестерня передачи заднего хода

automn.ru

пошаговая инструкция, фото и видео

Во время эксплуатации автомобиля перед некоторыми автолюбителями встает один и тот же немаловажный вопрос, а именно: как снять коробку на ВАЗ 2114 или на ином автомобиле этой линейки АвтоВАЗа. КПП ВАЗ 2114 — такая же, как и на вазовской «восьмерке». Одно лишь отличие — это то, что на ВАЗ 2108 не предусмотрен щуп, и разгоняется она быстрее.

КПП может понадобиться снять в самых разных случаях, к примеру, для того, чтобы заменить сцепления или что-то в его системе, а также для ремонта самой коробки.

Содержание

[ Раскрыть]

[ Скрыть]

Процесс снятия коробки

Снимается коробка ВАЗ 2114 достаточно просто, хотя и есть некоторые особенности, поэтому все-таки желательно, чтобы в первый раз рядом с вами был опытный напарник.

Инструменты

КПП ВАЗ 2114 в разобранном виде

Этапы

Поскольку работать придется под машиной, то лучше автомобиль ВАЗ 2114 поставить на яму или же эстакаду, неплохим решением будет и автоподъемник, в противном случае придется прибегать к домкратам.

  1. Для начала нужно, сняв клеммы, демонтировать аккумуляторную батарею.

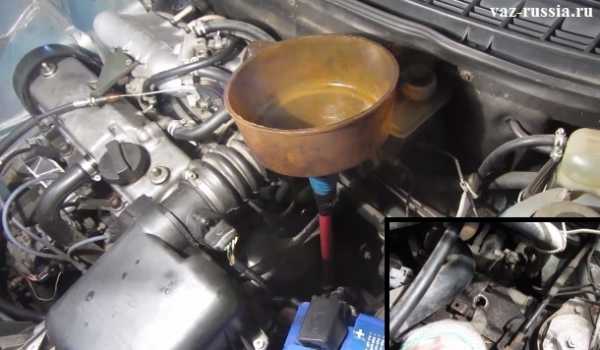

  2. Сливаем масло из коробки передач в заранее подготовленную емкость, открутив заглушку сливного отверстия.
  3. Снимаем стартер.
  4. Снимаем тросик сцепления.
  5. Отсоединяем колодочку с проводами от датчика скорости, предварительно сжав пружинку.
  6. Выкручиваем болт, прикрепляющий кронштейн зажигания к КПП. Потом выкручиваем остальные болты.
  7. Под автомобилем находим и отсоединяем колодочку проводов, ведущих к датчику заднего хода.
  8. Откручиваем болты, прикрепляющие кронштейн тяги к КПП.
  9. Предварительно ослабив хомутик тяги переключения передач, вытаскиваем ее, отодвинув назад.
  10. Демонтируем приводы колес. Правый можно оставить.
  11. Для того, чтобы КПП снялась без каких-либо осложнений, откручиваем болты, с помощью которых левая шаровая опора прикреплена к поворотному кулаку.
  12. Отсоединяем нижнее крепление КПП к мотору — иногда можно обойтись простым ослаблением затяжки крепления кронштейна.
  13. Открутив болты, снимаем крышку картера трансмиссии.
  14. Выкручиваем болт слева КПП.
  15. Внимательно и осторожно производим вывешивание мотора с помощью доски либо другого приспособления.
  16. Внизу машины скручиваем гайку крепления левой опоры мотора.
  17. Откручиваем две гайки, с помощью которых задняя опора мотора прикреплена к кузову.
  18. Откручиваем два болта, с помощью которых задняя опора мотора прикреплена к трансмиссии (вторым ключом нужно удерживать гайки от проворачиваний), демонтируем опору.
  19. Двигаем коробку по направляющим.
  20. На этом процесс снятия коробки завершен, после выполнения всех необходимых задач сборка происходит в обратной последовательности.
  21. Когда установите коробку на место, не забудьте отрегулировать сцепление и залить в нее новое масло.

Как видите, в принципе в ремонте ВАЗ 2114 сложно ничего нет, но если у вас остались еще вопросы, посмотрите предлагаемое нами видео.

 Загрузка ...

Видео «Ремонт КПП ВАЗ 2114»

В этом видео показано, как снять КПП ВАЗ 2114 и отремонтировать ее.

avtozam.com

Метод разборки коробки передач своими руками Ваз 2113-2114-2115

Метод разборки коробки передач поэтапно.

Этапы снятия и установки коробки ваз 2115, инструкции по разборке и сборке дифференциала ваз 2114, замена шестерней в коробке автомобиля. Раздел по ремонту трансмиссии лада 2114, сцепления, привода колес. Ремонт дифференциала лада 2115, вторичного вала и первичного вала лада 2113.

Промойте коробку передач лада самара 2, не допуская попадания воды в картер, и установите ее на стенд для разборки. Снимите кронштейн подвески силового агрегата и кронштейн крепления троса выключения сцепления.

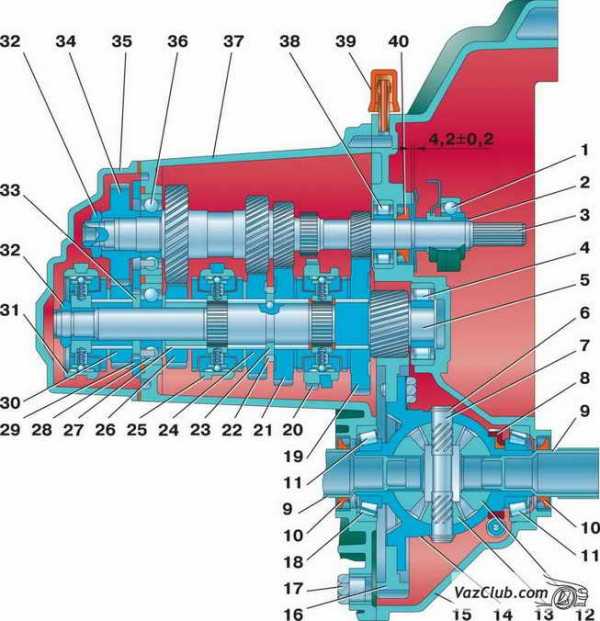

  • Коробка передач
  • 1 – подшипник выключения сцепления
  • 2 – направляющая втулка
  • 3 – первичный вал
  • 4 – роликовый подшипник вторичного вала
  • 5 – вторичный вал
  • 6 – стопорное кольцо
  • 7 – ось сателлитов
  • 8 – ведущая шестерня привода спидометра
  • 9 – заглушка транспортная
  • 10 – сальник привода колеса
  • 11 – роликовый конический подшипник дифференциала
  • 12 – шестерня полуоси
  • 13 – сателлит
  • 14 – коробка дифференциала
  • 15 – картер сцепления
  • 16 – ведомая шестерня главной передачи
  • 17 – пробка сливного отверстия
  • 18 – регулировочное кольцо
  • 19 – ведомая шестерня I передачи вторичного вала
  • 20 – синхронизатор I и II передачи в сборе
  • 21 – ведомая шестерня II передачи вторичного вала
  • 22 – стопорное кольцо
  • 23 – упорное полукольцо
  • 24 – ведомая шестерня III передачи вторичного вала
  • 25 – синхронизатор III и IV передачи в сборе
  • 26 – ведомая шестерня IV передачи вторичного вала
  • 27 – игольчатый подшипник шестерен вторичного вала
  • 28 – шариковый подшипник вторичного вала
  • 29 – упорная пластина
  • 30 – ведомая шестерня V передачи вторичного вала
  • 31 – синхронизатор V передачи в сборе
  • 32 – гайка
  • 33 – упорная шайба
  • 34 – ведущая шестерня V передачи первичного вала
  • 35 – задняя крышка картера коробки передач
  • 36 – шариковый подшипник первичного вала
  • 37 – картер коробки передач
  • 38 – роликовый подшипник первичного вала
  • 39 – сапун
  • 40 – сальник первичного вала

  • Отвернув гайки, снимите заднюю крышку 35 картера коробки передач ваз 2113 и уплотнительную прокладку.
  • Застопорите первичный вал приспособлением 41.7816.4070 и отверните гайки 32 с первичного 3 и вторичного 6 валов. Отверните болт крепления вилки V передачи на штоке и снимите со шлиц вторичного вала синхронизатор 31 V передачи в сборе, вилку V передачи, шестерню 30 с игольчатым подшипником Спрессуйте втулку шестерни V передачи и снимите шайбу 33. Затем спрессуйте шестерню 34 с первичного вала.
  • Ударной отверткой отверните винты крепления и снимите упорную пластину 29 и установочные кольца с подшипников 28 и 36 первичного и вторичного валов.
  • Отверните четыре пробки фиксаторов и выньте из гнезд пружины и шарики фиксаторов.
  • Отверните болт и гайки крепления картера коробки передач к картеру сцепления и снимите картер со шпилек.
  • Отвернув болты крепления вилок на штоках переключения передач ваз 2114, снимите штоки и вилки. Выньте ось и снимите промежуточную шестерню заднего хода.

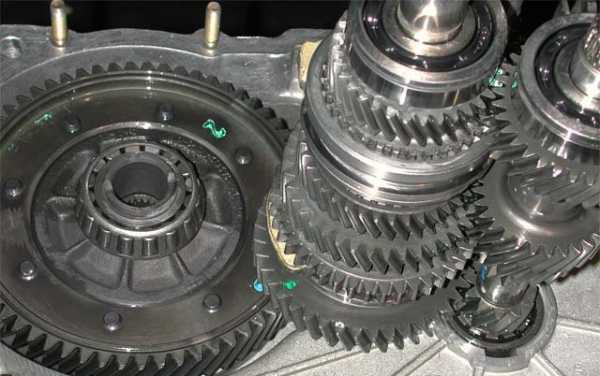

  • Снятие первичного и вторичного валов

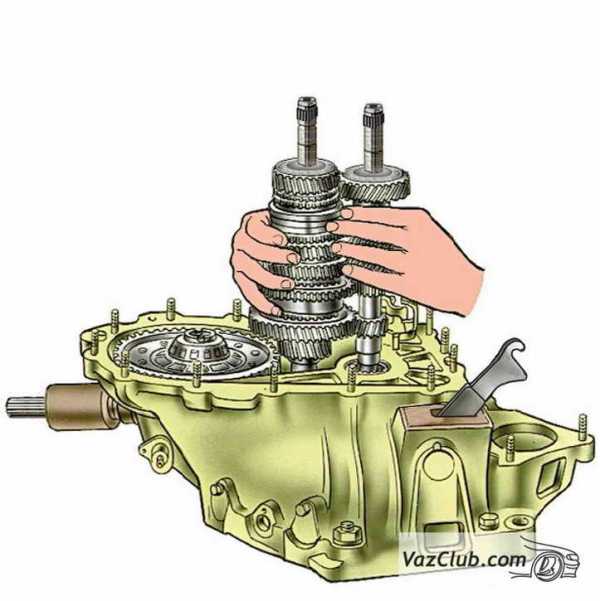

Выньте одновременно первичный и вторичный валы из роликовых подшипников картера сцепления ваз 2115, а затем снимите дифференциал. Выпрессуйте наружные кольца подшипников валов и дифференциала из картера сцепления, используя съемники 67.7801.9529 и 67.7801.9530.

  • Снятие механизма выбора передач

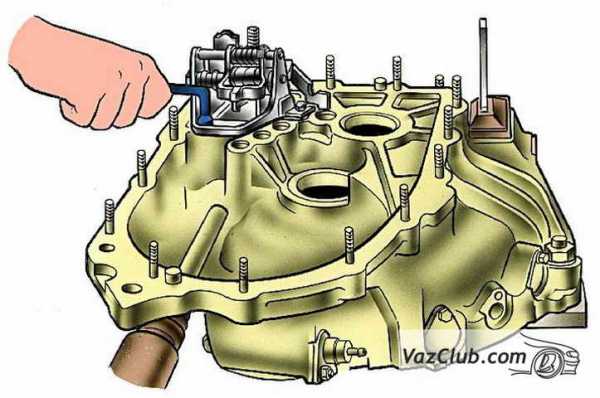

  • Отверните болты крепления механизма выбора передач и снимите его.
  • Отверните винт крепления рычага выбора передач снимите его со штока, а шток выньте из картера сцепления.

Без необходимости не снимайте со штока выбора передач шарнир и рычаг выбора передач, так как конические винты их крепления установлены на специальном клее.

  • Детали вторичного вала
  • 1 – гайка
  • 2 – упорная пластина
  • 3 – скользящая муфта синхронизатора V передачи
  • 4 – ступица скользящей муфты
  • 5 – блокирующее кольцо синхронизатора
  • 6 – шестерня V передачи
  • 7 – дистанционное кольцо игольчатого подшипника
  • 8 – игольчатый подшипник
  • 9 – втулка шестерни V передачи
  • 10 – упорная шайба
  • 11 – шариковый подшипник
  • 12 – упорная шайба
  • 13 – втулка шестерни IV передачи
  • 14 – шестерня IV передачи
  • 15 – скользящая муфта синхронизатора III и IV передач
  • 16 – ступица скользящей муфты
  • 17 – шестерня III передачи
  • 18 – стопорное кольцо
  • 19 – упорные полукольца вторичного вала
  • 20 – шестерня II передачи
  • 21 – скользящая муфта синхронизатора I и II передач с зубчатым венцом заднего хода
  • 22 – стопорное кольцо ступицы синхронизатора
  • 23 – ступица скользящей муфты синхронизатора I и II передач
  • 24 – пружина синхронизатора
  • 25 – сухарь
  • 26 – фиксатор
  • 27 – шестерня I передачи
  • 28 – роликовый подшипник

При необходимости разборки вторичного вала зажмите его в тисках с накладками из мягкого материала и универсальным съемником спрессуйте шариковый подшипник с вала. Аналогично спрессовывается подшипник с первичного вала. Затем снимите с вторичного вала ведомые шестерни IV, III, II и I передач и синхронизаторы в сборе в порядке, указанном на рис. 3.14. Снимите стопорное кольцо ступицы синхронизатора I и II передач. Синхронизаторы в сборе спрессуйте на прессе или съемником А. 40005/ 1/ 6. При необходимости разберите синхронизаторы.

Без необходимости не разбирайте вторичный вал и не спрессовывайте синхронизаторы в сборе с вала, чтобы не уменьшить натяг в шлицевом соединении. Не разбирайте без необходимости синхронизаторы, чтобы не нарушить правильную сборку. Не выпрессовывайте из картера сальники, если они не изношены и не повреждены.

Разберите дифференциал в следующем порядке:

  • Дифференциал ваз 2115 в сборе
  • 1 – ось сателлитов
  • 2 – стопорное кольцо
  • 3 – полуосевые шестерни
  • 4 – ведущая шестерня привода спидометра
  • 5 – коробка дифференциала
  • 6 – сателлит
  • 7 – ведомая шестерня главной передачи

  • – при необходимости замены ведомой шестерни отверните болты ее крепления и спрессуйте шестерню 7 (рис. 3.15) с коробки 5 дифференциала;
  • – снимите стопорное кольцо 2 с оси 1 сателлитов и выпрессуйте ось;
  • – выньте из коробки дифференциала полуосевые шестерни 3 и сателлиты 6;
  • – если необходимо, то спрессуйте подшипники с коробки дифференциала, используя упор 67.7853.9582 и универсальный съемник.

  • Детали механизма выбора передач ваз 2114
  • 1 – шток выбора передач
  • 2 – рычаг штока выбора передач
  • 3 – корпус механизма выбора передач
  • 4 – трехплечий рычаг выбора передач
  • 5 – блокировочные скобы
  • 6 – ось рычага выбора передач
  • 7 – направляющая ось блокировочных скоб
  • 8 – вилка включения заднего хода
  • 9 – фиксатор
  • 10 – упорная шайба
  • 11 – пружина

Разберите механизм выбора передач, для чего отверните гайку крепления оси 6 рычага выбора передач ваз 2115 и снимите стопорные кольца с оси вилки заднего хода и с оси 7 блокировочных скоб, снимите вилку 8 заднего хода, рычаг 4 выбора передач в сборе с блокировочной скобой 5, ось 6 рычага и пружину 11 с упорной шайбой 10.

При необходимости снимите привод спидометра, для чего отверните гайку его крепления и, поддерживая валик ведомой шестерни, выньте привод спидометра.

vazclub.com

Как снять коробку передач?

На ВАЗ 2114 и на других моделях семейного ряда LADA SAMARA устанавливается пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей. В принципе коробка от ваз 2114 ни чем не отличается от ваз 2108. Единственное, на ваз 2108 нет щупа, и разгон на ней будет по резвее.

Снимать коробку понадобится для замены сцепления, подшипников сцепления, ремонта коробки.

Как снять коробку передач?

Для снятия коробки передач нам потребуется:

  • комплект ключей;
  • отвёртки;
  • помощник;
  • wd-40;
  • доска или иное подвесное оборудование.

Первым делом снимаем клеммы с аккумулятора и вынимаем его. Сливаем масло из коробки передач (Как слить масло с кпп?) и снимаем стартер (Как снять стартер на ВАЗ 2114?). По ходу работы, если не получается отвернуть какое либо крепление, болт, то не забываем пользоваться wd-40.

  1. Ставим автомобиль на эстакаду (яму) и снимаем защиту картера, отвернув 3 крепления.
  2. Далее нам нужно снять тросик сцепления от вилки выключения сцепления. Затем вытаскиваем его из кронштейна на коробке.
  3. С целью полного понимания для читателя, слайды относятся к пунктам 3-19 по порядку кроме 14 пункта, где нужно вывесить двигатель.

  4. Далее нужно снять колодку проводов от датчика скорости (ДС). Колодка закреплена пружиной, поэтому, для его снятия, сожмите пружинку.
  5. Откручиваем болт 1 крепления кронштейна модуля зажигания к нашей коробке передач. И болт под номером 2 и 3, показанные на рисунке.
  6. Залезаем под авто и находим колодку проводов датчика заднего хода. Отсоединяем её.
  7. Затем отворачиваем 2 болта крепления кронштейна реактивной тяги к коробке.
  8. Ослабляем хомут тяги переключения скоростей  коробки передач. Вынимаем тягу от шарнира штока выбора передач, отодвинув её назад.
  9. Снимаем приводы колёс. Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Отсоединяем его от коробки и подвешиваем в кузову, предварительно отведя в сторону.
  10. Чтобы коробку можно было снять без дополнительных трудностей, отворачиваем два болта левой шаровой опоры от поворотного кулака.
  11. Откручиваем нижнее правое крепление коробки передач к двигателю ( на рисунке под номером 1). Поддерживающий кронштейн (под цифрой2 на рисунке) нужно со шпильки.
  12. При необходимости достаточно всего лишь ослабить затяжку крепления кронштейна.
  13. Отворачиваем 3 болта крепления, снимаем крышку (под номером 1)  картера (под номером 2) сцепления.
  14. Откручиваем болт левого нижнего крепления коробки передач.
  15. Вывешиваем двигатель при помощи доски или иного приспособления.
  16. Откручиваем гайку крепления левой опоры силового агрегата ( снизу автомобиля).
  17. Откручиваем 2 гайки крепления задней опоры силового агрегата к кузову.
  18. Откручиваем 2 болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.
  19. Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.
  20. Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.

Как установить коробку передач?

Устанавливать коробку передач нужно строго в обратном порядке. После установки нужно отрегулировать привод сцепления (Как отрегулировать привод сцепления?) и рычаг кпп, залить трансмиссионное масло.

vaz-2114-lada.ru

Замена масла в коробке передач на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Масло в коробки – многие автовладельцы уже имеют представление для чего она там нужно, когда его надо менять и как его можно правильно заменить, но всё же всю эту информацию большинство людей узнало от куда то к примеру из книг и из различных мурзилок, но всё же остались ещё и те люди которые в этом мало чего понимают, но они хотят это понять, они хотят узнать как это можно сделать, этого мы сегодня этих людей и научим, ну а прежде чем начать пару слов скажет что и зачем нужно.

Во-первых вы уже заметили что масло используется очень во многих элементах автомобиля, а именно масло используется в двигателе, в коробки, а так же руле (Автомобиле без гидроусилителя руля) и ещё в некоторых частях к примеру в редукторе, но зачем же она там надо спросите вы? Краткой объясняем!

Масло в любой системе смазывает трущиеся детали между собой, тем самым значительно снижает коэффициент трения металла об метал (Это о двигателе говориться) вот к примеру поршень если будет идти вверх и вниз и при этом будет в добавок смазываться маслом, что с ним будет? Ему будет легче идти чем без масла, или же легче с ним? Думаю вы уже и сами догадались, тем самым снижая коэффициент трения у деталей, увеличивается и их ресурс так как если детали будут тереться лишь металл об метал, то соответственно их ресурс и будет ниже.

И в завершение насчёт масла в коробки, во внутренней части коробки передач присутствуют шестерёнки, многие из вас уже знают что это такое и знают так же что они используются и в наручных часах, а так же и в другом месте, но вся особенность шестерён установленных в коробки в том, что они состоят из металла, теперь вспоминайте сказаны наши слова ранее, чем меньше будет трение тем и больше будет ресурс, так вот данные шестерёнки и крутятся друг об друга и при этом они и смазываются при помощи специального трансмиссионного масла.

Примечание!
Для замены масла в коробки, вам нужно будет запастись: Воронкой чтобы не пролить масло при его заливки, а так же длинным тонким шлангом примерно 0.5 метров вам должно будет хватить и ещё возьмите с собой набор гаечных ключей, возможно так же понадобиться шестигранники и да кстати, обязательно запаситесь тряпочкой, потому что на коробах нового образца устанавливается в дополнение ещё и щуп для проверки уровня масла в коробки, а для того чтобы его можно было проверить, нужно его будет сперва вытащить и только потом протереть тряпочкой и обратно засунуть и после чего опять вынуть и посмотреть уровень масла в коробки!

Да ещё кой что, для того чтобы заменить масло возьмите с собой ещё шприц (Это в том случае если вы не найдёте шланг и воронку), а так же запаситесь какой ни будь пустой ёмкостью для того чтобы слить в неё всю отработанную жидкость!

Краткое содержание:

Где находится коробка передач?
На автомобилях семейства Самара 2 коробка располагается в подкапотном пространстве автомобиля, то есть сразу уже после того как двигатель заканчивается устанавливается в конце коробка, более подробное местонахождение коробки смотрите на фото ниже:

Примечание!
На рисунке чуть выше, коробка как вы видите находиться возле передних колёс автомобиля, но только на данном фото чтобы вам было более понятнее коробка снимается с двигателя и поэтому она от него отнесена на большее расстояние чем это будет на установленной коробки, где расстояние будет минимальным и коробка будет плотно прилегать к блоку цилиндров!

Когда нужно менять масло в коробки передач?
Если руководствоваться указаниями самого завода (А ими по большей степени и нужно руководствоваться), то замену масла в коробке нужно производить после того как автомобиль у вас проедет около 60.000 тыс. км или же после четырёх лет с момента первой заливки (Даже если автомобиль и вовсе не эксплуатировался), и не стоит этим требованиям пренебрегать, так как масло очень нужно для этого агрегата и если его не менять, то через некоторое время коробка потребует дорогостоящего ремонта, или же даже полной замены, а стоит она очень хороших денег, поэтому на масла денег не жалейте это сердце всех узлов в автомобиле.

Примечание!
Дадим вам совет при выборе нового масла в автомагазине, очень многие люди не обращают внимание на температуру применяемости масел, да и бывает продавцы которые продают данные масла бывают не очень опытными и посоветовать ничего так сказать не могут, поэтому при выборе масла обязательно раз и на всегда запомните что нужно всегда смотреть температуру применения данного масла и брать новое в соответствие с той температурой которая в основном бывает у вас в городе, если же пренебрегать данным требованиям к примеру купить масло которое будет выдерживать только жаркие температуры к примеру + 40, тогда при сильных морозах данное масло просто потеряет свою вязкость из-за чего передачи будут включаться очень тяжело и в основном с хрустом, изнашивая при этом так же коробку!

Как заменить масло в коробке передач на ВАЗ 2113-ВАЗ 2115?

Примечание!
Прежде чем мы начнём, сразу давайте с вами разберёмся какая же коробка установлена в вашем автомобиле, для того чтобы уже дальше замену масла можно было более детально описать на той или же иной коробке, так вот на автомобилях семейства Самара 2 устанавливались коробки двух образцов а именно так называемого старого типа (В них нет щупа для проверки уровня масла) и так называемого нового типа (В них присутствует щуп для проверки уровня масла), для того чтобы понять просто откройте капот у вашего автомобиля и разыщите вот это самое место которое изображено на фото, и если у в зависимости от того будет ли у вас щуп или же нет определите какого у вас образца коробка, и приступайте к инструкции написанной именно для вашего типа коробки!

Кстати при замене масла, обязательно дайте автомобилю перед заменой где ни будь настояться в течение 10-15 минут чтобы масло полностью стекло в самую нижнюю часть коробки, и ещё кстати производите замену масла только на прогретом двигателе до его рабочей температуры, это нужно для того чтобы масло лучше стекало со всеми отложениями которое оно оставляет на стенках цилиндра!

И в завершение отметим, если у вас будет установлена защита картера и тем самым в ней не будет никаких отверстий через которые можно будет добраться до пробки сливного отверстия (Указана на фото ниже стрелкой), то в таком случае вам придётся снять данную защиту! (О том как снять защиту картера, см. в статье: «Замена защиты картера»)

Коробка нового образца:
1) В самом начале операции, загоните свой автомобиль на смотровую яму или еже ещё куда ни будь, но только следите за тем чтобы машина стояла прямо и некуда не косилась.

2) Затем открутите щуп который нужен для проверки масла, местонахождение данного щупа уже было ранее указано на фото.

3) Теперь когда щуп будет откручен и полностью извлечён из отверстия в коробке, возьмите с собой ключ примерно «на 17» и ёмкость куда вы будете сливать отработанное масло с коробки, так вот взяв всё это с собой залезьте под днище автомобиля и там разыщите сливную пробку, после того как она будет найдена открутите полностью её при помощи гаечного или же накидного ключа (Как вам будет удобнее) и после чего масло польётся из сливного отверстия которое закрывало пробка, так вот всё это масло слейте в пустую ёмкость и после чего заверните данную пробку до упора на своё место.

4) Следом в заливное отверстие из которого вы ещё выворачивали ранее щуп для проверки уровня масла, вставьте шланг и подсоединённую к этом шлангу воронку, таким образом как показано на фото чуть ниже:

Примечание!
Данное отверстие в которое нужно вставлять шланг, ещё изображено на маленьком фото в уголке основной фотографии выше!

5) И после чего залейте масло через воронку в коробку, туда войдёт примерно 3.3 литра масла, остальное контролируйте по щупу, если надо будет долейте как это уже было сказано чуть выше (Около 5 мм) отметки MAX, но не более того.

Примечание!
После того как масло будет залито, подождите около 2-х минут пока оно полностью не попадёт в нижнюю часть картера коробки, а после того как пройдёт данное время, проверьте по щупу и по необходимости ещё залейте масло! (Если вам нужно узнать как правильно нужно проверять масло по щупу в коробке, тогда листайте чуть ниже там будет специальная рубрика которая отведена для проверки)

Коробка старого образца:
В основном различие этих двух коробок только лишь в заливных отверстиях (Они находятся в немного разных местах), а производиться замена масла в данной коробки точно так же как и в коробке нового образца, поэтому читайте инструкцию по замене масла в коробке нового образца и вникайте, но только прежде чем к этой инструкции переходить дадим вам несколько советов:

Заливная пробка как мы уже и говорили чуть ранее находиться чуть в другом месте, а где же спросите вы? Объясняем! Она располагается не на верхней части коробки как на коробке нового образца, а в нижней её части, прямо над пробкой сливного отверстия, так вот заливать новое масло в такую пробку нужно до самой нижней её части, можно даже в принципе лить его до того пока оно не начнёт стекать от туда, а заливать можно так же при помощи шланга (Просто его вам придётся немного изогнуть чтобы он залез в данную пробку) и при помощи воронки, как это делается в инструкции по замене масла в коробке нового образца, а так же можно в принципе для заливания (Если у вас есть много времени) использовать специальный для этого большой шприц или же резиновую грушу.

Да и ещё кой что, а именно более детальное местонахождение данной пробки заливного отверстия смотрите на фотографии чуть ниже:

Проверка уровня масла при помощи щупа в коробке!

1) Далее разыщите щуп который проверяет масло в коробки, он располагается как вы уже поняли в подкапотном пространстве автомобиля и ещё на фото ниже человек держит на нём руку.

Примечание!
На данном фото выше, некоторые детали сняты поэтому если у вас что то будет установлено ещё то вы не пугайтесь это так надо, просто в данной инструкции чтобы вам было легче понимать что где находиться, некоторые детали специально были сняты с машины!

И ещё кой что, если вам будет не удобно добраться до этого щупа и будет мешать корпус воздушного фильтра, то в таком случае снимите его с автомобиля! (О том как снять корпус, см. в статье под названием: «Замена корпуса воздухофильтра на ВАЗ», не обращайте внимание то что статья написана под автомобиль ВАЗ 2110, потому что как правило на десятках и четырнадцатых корпус воздухофильтра снимается аналогично)

2) Затем протрите при помощи какой ни будь тряпочки данный щуп, но только не протирайте грязной тряпкой а иначе вся грязь попадёт в масло.

3) После того как щуп вы протрёте, установите его на своё место и снова выньте его и посмотрите на каком уровне масло у вас находиться в коробке.

Примечание!
Масло должно быть залито до отметки MAX, если это не так тогда в систему нужно будет долить масло до этой же отметки, хотя в коробки передач есть одна шестерня а именно шестерня пятой передачи, которая находиться очень высоко и даже в некоторых случаях масло до неё не может добраться, поэтому чтобы у вас всё было нормально, а так же чтобы передачи включались без хруста и жизнь коробки была продлена, аккуратно залейте нового масла чуть выше самой верхней отметки, хуже не будет главное не переусердствовать!

Важно!
Когда будете сливать масло, присмотритесь к нему в нём недолжны быть частичек стружки (Это говорит о том, что вы эксплуатируете коробку очень плохо, резко переключаете передачи и т.д. Или же просто из-за несвоевременно замены масла или же из-за некачественного масла такое может произойти) и уж ни в коем случае там не должны быть обнаружены куски отломленного металла или ещё что то вроде того, это сразу вам будет говорить о том что коробка потихоньку погибает, в таком случае обратитесь на сервис или же попробуйте залить новое масло и поездить на нём некоторое время (Около 4-7 дней), а после поездки немного слейте его и посмотрите не появились ли какие ни будь новые куски металла, если же нет то можно сказать всё в порядке но коробка уже повреждена, в общём через месяц повторите данную операцию и проверьте масло опять же на наличие кусков металла, если всё будет нормально тогда ездите так и через некоторое время ещё раз на всякий случай проверьте.

В завершение отметим то что коробку нужно эксплуатировать нормально, не включать передачи очень резко как многие уже привыкли делать, всё потому что когда переключение происходит резкое в основном двигатель ещё не успевает скидывать обороты и в связи с этим переключение происходит с ударом, так как обороты ещё находятся на высоте к примеру 3000 тыс оборотов и т.д.

Дополнительный видео-ролик:
Более подробно о том как заменить масло в коробке нового образца, но так же и хорошие советы вы можете узнать если у вас стоит коробка старого образца, но только в этом случае вам рекомендуется сперва прочитать полностью статью а только потом переходить к просмотру, а иначе вы много не поймёте (Это для тех у кого коробка старого образца, ну хотя для тех у кого нового тоже это касается потому что в статье сказано то чего вы не увидите в видео-ролике который размещён чуть ниже):

vaz-russia.com

Разное
Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
Notice: ob_end_flush(): failed to delete and flush buffer. No buffer to delete or flush in /var/www/www-root/data/www/ks-moto.ru/adv.php on line 309
