Схема электрооборудования ВАЗ 2114

Четырнадцатая модель Жигулей является модификацией «девятки». Следовательно, и схема электропроводки ВАЗ 2114 схожа со схемой ВАЗ 21093. Однако в более поздней модели появились стеклоподъёмники, улучшения приборной панели и прочие факторы, что не могло не оставить следа на схеме электрооборудования.


Вернуться к оглавлению

Причины сбоев, которые порождает электропроводка автомобиля

Став владельцем железного коня, невольно становишься и мастером по ремонту и наладке. Редки те случаи, когда автомобиль абсолютно по любому вопросу сразу же отправляется в мастерскую. Уж так повелось, что в российских авто хотя бы общие технические вопросы решаются непосредственно владельцем. Отдельным пунктом работ стоит электрическая сеть автомобиля и вмешательство в её работу. С годами и модификациями автомобили просто обросли проводами, и связано это с большим количеством опций комфорта, которыми напичканы авто. Четырнадцатая модель не стала исключением.

Кроме базового набора (осветительные приборы, панель управления и другие устройства), в автомобиль пришло и дополнительное электрооборудование: датчики температуры воздуха, стеклоподъёмники, блокировка замков и множество других электрозависимых элементов.

Бывает, что какая-нибудь мелочь случается в самый неподходящий момент и мешает комфортному и безопасному движению. Поэтому в бардачке каждого автовладельца обязательно должна лежать схема электрооборудования авто в цветном варианте, инструмент для работы с проводкой (на крайний случай, обычный канцелярский нож) и изоляционная лента.


Вернуться к оглавлению

Общие сведения об электропроводке

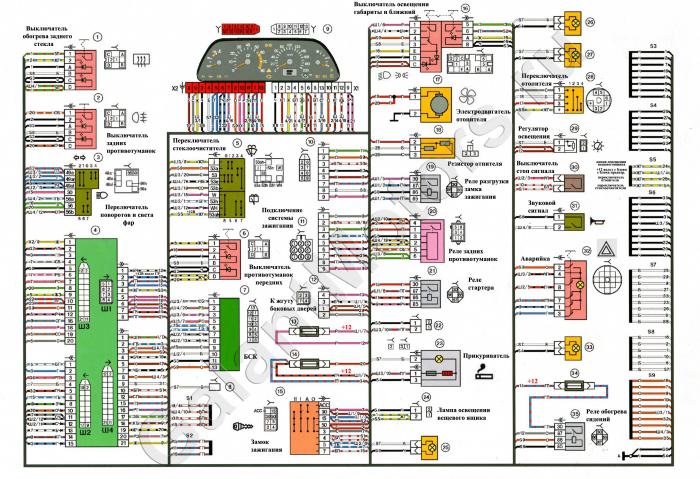

Развернутая схема проводки ВАЗ 2114 с первого взгляда приводит в замешательство: ловишь себя на мысли, что разобраться в этой «паутине» обычному смертному не дано. Но пара минут сосредоточенного рассматривания «карты сокровищ» — и общий принцип системы уже становится ближе. Возможно, электрика — не тот вопрос, который требует всепоглощающего изучения, но выяснить и устранить причину погасшей лампочки или же заменить самостоятельно пару проводов труда не составит.

Фактически однопроводная схема ВАЗ 2114 построена так, что выводы минусовых контактов замыкаются непосредственно на кузов. При работе с электрикой также стоит иметь в виду, что все элементы, за исключением некоторых, например, подзарядки генератора авто, замыкаются на плавкие предохранители.

Скорее всего, возникшая проблема может быть решена банальной заменой предохранителя. Однако сначала все же стоит выяснить и устранить проблему, приведшую к перегрузке.


Вернуться к оглавлению

Изменения в схеме проводки 14-й

Имея общую базу с «девяткой», четырнадцатая ранее оснащалась 1.5 л восьмиклапанным двигателем, заимствованным у модели ВАЗ 2111 с инжектором. Чуть позже он был заменен на версию ВАЗ 11183-1000, соответствующую стандарту Евро-3. ВАЗ 2114 инжектор получил более мощный двигатель, и это одна из причин того, что проводка ВАЗ 2114 также видоизменилась.

Узлы Новшества
В наличии теперь жгут проводов для подключения к электронному коммутатору. Также появился жгут для подключения к клемме модуля зажигания. Замена высоковольтных проводов потребует дополнительного внимания, ведь порядок подключения зависит от года выпуска автомобиля. Чего только стоит тот факт, что до 2004 года устанавливались 4-контактные модули зажигания, а после — 3-контактные.
Подключение клапана адсорбера к контроллеру системы впрыска также подарило ещё дополнительный элемент проводки. Адсорбер — электромеханическое устройство, служащее для вентиляции и удаления конденсата в бензобаке.
Усложнения коснулись и салонной части. Торпедо получило улучшения в виде появления БК (бортового компьютера), новой приборной панели и изменении положения бардачка.

Усложненная электросхема четырнадцатой модели — не только следствие расширения функционала. Инженеры АвтоВАЗа заложили в машину дополнительный потенциал в виде опций обогрева внешних зеркал и подогрева сидений.


Вернуться к оглавлению

Поиск и устранение неисправностей электрической системы

Некоторые неисправности проводки (негорящая лампочка) сразу дают о себе знать, а о возникновении других ещё нужно догадаться по косвенным признакам. И данная проблема какое-то время лишь понижает потенциал ТС. Все неисправности можно условно разделить на три сферы влияния.

  1. Проблемы силового агрегата, невозможность соответствия автомобиля заявленным паспортным данным.
  2. Работа приборов, невозможность их контроля и воздействия.
  3. Осветительная часть и опции комфорта.

Поиск проблем с двигателем (нестабильный холостой ход, провалы, потеря мощности) стоит начать в системе искрообразования. Проверка всех систем осуществляется тестером. А отказ двигателя заводиться вообще может возникнуть из-за отказа датчика положения коленчатого вала. Поиск неисправностей многочисленных датчиков происходит, как правило, их банальным механическим отключением. Проблемы с большей частью датчиков отображаются на приборке информационным сообщением CHECK ENGINE.

Новые возможности породили и некоторые сложности в обслуживании ТС, поэтому терпеливо и внимательно изученная схема электрооборудования ВАЗ 2114 позволит самостоятельно решить большую часть возникающих неисправностей без постоянного привлечения специалистов.

expertvaz.ru

Схема проводки ВАЗ-2114. Исправление неисправностей своими руками

Реализована схема проводки ВАЗ-2114 максимально простым способом. Функцию провода, передающего отрицательный полюс питания, выполняет кузов автомобиля. Такая схема используется в большинстве современных авто. В конструкции электропроводки нет никаких сложных узлов, выполнить самостоятельное обслуживание и ремонт может каждый водитель. Главное – уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и то, за какой конкретно узел они отвечают. Необходимо уметь ориентироваться в сложных сплетениях проводов.

Основные особенности

Главная особенность схемы проводки ВАЗ-2114 заключается в том, что необходимо питание подавать на все узлы, обеспечивающие впрыск топлива:

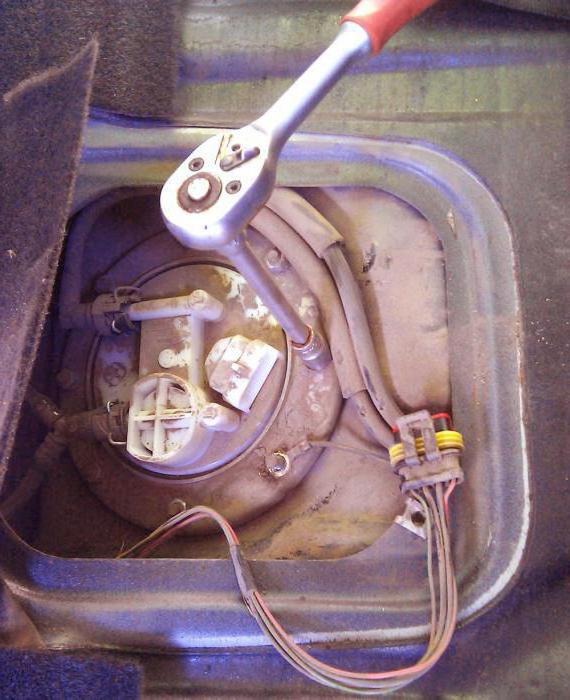

  1. Электронасос топлива.
  2. Форсунки в топливной рампе.
  3. Систему датчиков.
схема проводки ваз 2114

Также питание подается на электронный блок управления и систему зажигания. Причем на 8-клапанных моторах устанавливались только модули зажигания, которые, по сути, представляют собой коммутатор со встроенными катушками (всего их две). А вот на 16-клапанных двигателях ставилось по одной катушке на каждую свечу. Такая схема более совершенна, так как при выходе из строя катушки откажет только один цилиндр.

В основе вообще всего автомобиля лежит конструкция предшественника – ВАЗ-2109. Такая же форма кузова, используемые элементы подвески, зажигания и топливоподачи, даже задние фонари одинаковые. Но есть существенные отличия в конструкции двигателя, коробки передач. Намного привлекательнее смотрится новая европанель. В ней используются более привлекательные датчики и другие приборы.

Конструкция электропроводки автомобиля

Общую схему проводки ВАЗ-2114 можно разбить на несколько составляющих:

  1. Система наружного освещения.
  2. Система зажигания.
  3. Топливоподача.
  4. Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
  5. Запуск двигателя (стартер).
  6. Питание (аккумуляторная батарея и генератор).
  7. Системы дополнительного оборудования – дворники, омыватель, печка, подогрев зеркал, сидений и стекол, прикуриватель и т. д.

Абсолютно все цепи, которые подключаются к аккумуляторной батарее, защищены плавкими вставками (предохранителями). Установлены они в монтажном блоке под капотом (как и на предшественнице, ВАЗ-2109).

схема проводки ваз 2114 инжектор

Коммутация происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока по кнопкам при включении мощных потребителей. Причина – при прямой коммутации высоких токов происходит разрушение кнопок и подгорание контактов. В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

В схеме проводки ВАЗ-2114 (инжектор и карбюратор если в системе питания) обязательно присутствует стартер. С его помощью происходит запуск двигателя. При этом в качестве источника питания выступает аккумуляторная батарея.

схема проводки ваз 2114 инжектор с описаниемСтартер состоит из таких компонентов:
  1. Обмотка статора (неподвижной части).
  2. Роторная обмотка (возбуждения).
  3. Бендикс – предназначен для механического соединения ротора стартера и венца маховика на коленчатом валу. Состоит из вилки привода, обгонной муфты и шестерни.
  4. Втягивающее реле – приводит в движение бендикс и силовые контакты.
  5. Крышки, щеточный узел и прочие детали.

Как работает стартер?

Питание стартера происходит от аккумуляторной батареи напрямую – от верхнего вывода втягивающего реле идет провод к плюсовой клемме АКБ. Работа системы запуска происходит по такой схеме:

  1. При повороте ключа зажигания подается питание на все компоненты топливной системы, ЭБУ.
  2. При установке ключа в положение «Старт» подается питание на управляющий вывод тягового реле.
  3. Обмотки втягивающего создают магнитное поле, которое заставляет переместиться сердечник.
  4. Замыкаются силовые контакты, и начинает вращаться ротор.
  5. Бендикс одновременно с этим перемещается по оси ротора, и шестерня входит в зацепление с венцом на маховике.
  6. Коленчатый вал начинает вращаться, происходит впрыск топлива в камеры сгорания и подача высокого напряжения на электроды свечей.

Именно так работает вся система запуска двигателя любого автомобиля, в том числе и ВАЗ-2114.

Конструкция генератора

Второй источник питания любого автомобиля – это генератор. Он необходим для питания всех потребителей при запущенном двигателе. Генератор состоит из следующих частей:

  1. Роторная обмотка возбуждения.
  2. Контактные кольца на роторе.
  3. Подшипники.
  4. Передняя и задняя крышки.
  5. Статорная обмотка.
  6. Регулятор напряжения.
  7. Шкив с крыльчаткой.
  8. Диодный блок.
  9. Конденсатор.
схема проводки ваз 2114 инжектор 8 клапановКонструкция проверенная, используется также во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема подключения его достаточно проста (см. выше) – провод идет от силового контакта к плюсу аккумуляторной батареи. Благодаря генератору поддерживается оптимальный уровень заряда АКБ и питание всех потребителей.

Как работает генератор?

При остановленном двигателе происходит питание роторной обмотки. Следовательно, присутствует магнитное поле вокруг нее. Но так как не вращается ротор, поле это неподвижное. Поэтому не выполняется одно из обязательных условий работы генераторной установки – магнитное поле должно быть постоянным и движущимся. Все условия выполняются только лишь тогда, когда стартер начинает раскручивать коленчатый вал. При этом генератор вырабатывает напряжение, подаваемое на аккумулятор.

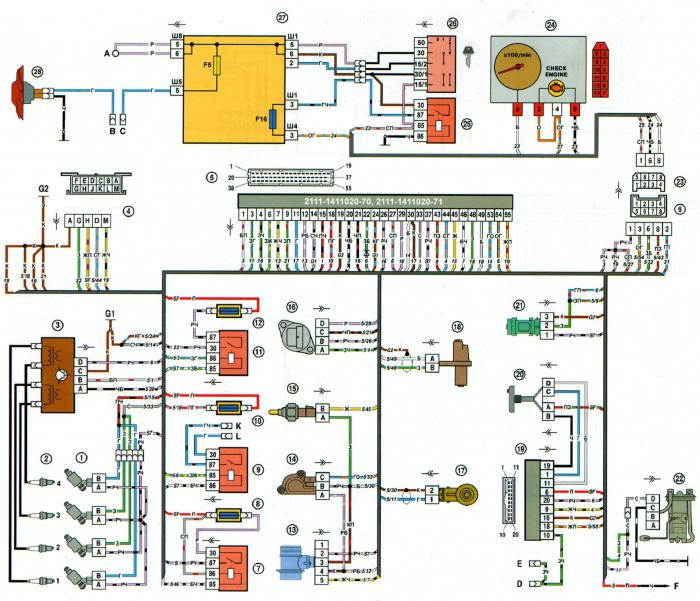

проводка ваз 2114 схема подключения

Но особенность конструкции любого автомобильного генератора в том, что вырабатывается переменный ток. Причем три фазы на выходе появляются, а для питания всех потребителей нужен переменный постоянный ток. Иначе вся подпанельная проводка ВАЗ-2114, схема которой представлена ниже, просто сгорит.проводка ваз 2114 схема подключения

Для выпрямления переменного тока используется блок из полупроводниковых кремниевых диодов. Конструкция генератора с тремя фазами на выходе применяется по одной простой причине – пульсаций намного меньше. На выход выпрямителя установлен конденсатор – с его помощью получается избавиться от всей переменной составляющей тока.

Работа регулятора напряжения

Но вот есть одна огромная проблема – в зависимости от частоты вращения коленчатого вала, генератор может вырабатывать напряжение от 10 до 30 Вольт, а такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне – 12 В. На самом деле, конечно, генераторы вырабатывают немного больше – 13,6-14,6 В. Только в таком случае будет происходить нормальная зарядка аккумулятора. Можно стабилизировать напряжение на выходе, но проблема в том, что потребляемый ток очень большой.

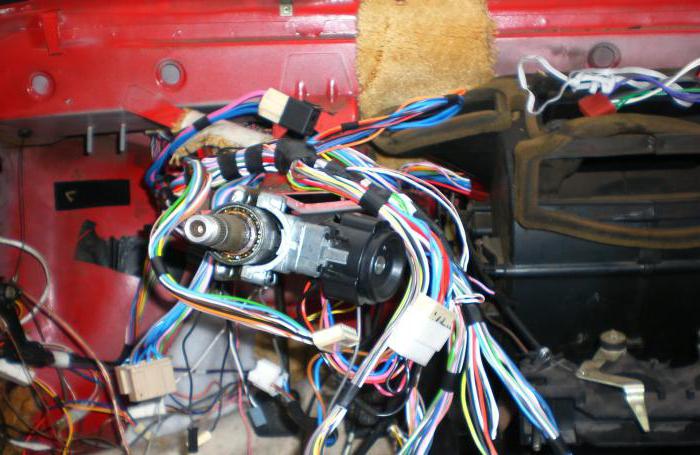

подпанельная проводка ваз 2114 схема

И стабилитрон должен иметь немалые габариты, соответственно, и стоимость. Но намного проще стабилизировать питание роторной обмотки. Если величина напряжения, подаваемого на нее, будет стабильна, то и магнитное поле не изменится ни при каких обстоятельствах. Осуществляется такое действие при помощи регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор объединен со щеточным узлом.

Электронный блок управления

Очень сложной оказывается схема проводки ЭБУ ВАЗ-2114, так как к нему подсоединяется большое количество датчиков и исполнительных механизмов.

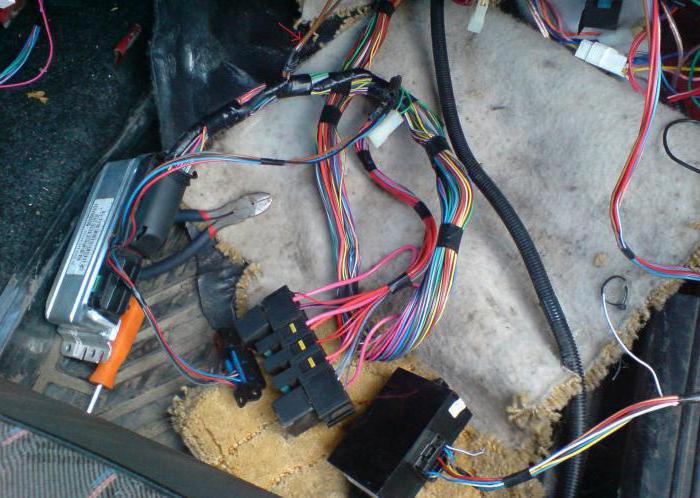

схема проводки эбу ваз 2114Электронный блок управления – это «мозг» всей системы, он состоит из таких компонентов:
  1. Корпус из пластика и металла.
  2. В основе схемы находится микроконтроллер.
  3. Ко входам микроконтроллера произведено подключение датчиков через согласующие устройства.
  4. К выходам контроллера подключены усилители сигнала, электронные ключи и реле.

Микроконтроллер позволяет подавать сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель. В памяти ЭБУ заложен алгоритм работы всех систем. Причем схема проводки ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как немного больше параметров нужно для управления двигателем.

Датчики системы управления

На автомобилях ВАЗ-2114 используется несколько датчиков, которые соединены с электронным блоком управления. Они влияют на впрыск топлива и момент зажигания.

схема проводки ваз 2114 инжектор с описанием

Система состоит из следующих датчиков:

  1. Положения дроссельной заслонки.
  2. Положения коленчатого вала.
  3. Фаз (положения распредвала).
  4. Скорости (находится на тросике спидометра).
  5. Расхода воздуха. Вместо него может использоваться МАР-сенсор.
  6. Давления.
  7. Детонации.
  8. Кислорода.

Все эти считывающие устройства корректируют подачу топливной смеси в камеры сгорания и угол опережения зажигания. Схема проводки ВАЗ-2114 (инжектор) с описанием приведена в инструкции по эксплуатации и обслуживанию автомобиля. Там же можно узнать и о том, как самостоятельно выполнить поиск неисправностей, приведены в документе и основные симптомы поломок.

fb.ru

Проводка ВАЗ-2114 инжектор 8 и 16 клапанов: схема

Схема проводки ВАЗ-2114 инжектор 8 и 16 клапановПроводка ВАЗ-2114 не отличается от инжекторных «девяток». У карбюраторных машин схема немного проще. Она имеет чуть меньше ответвлений и клемм.

Предназначение проводки

С помощью проводов соединены все электрические узлы. Поэтому электрическая схема ВАЗ-2114 состоит из нескольких разделов:

  1. Набор датчиков. ЭБУ обменивается информацией с датчиками системы управления двигателем и оповещает о неисправности включением сервисной лампы на панели приборов. В эту раздел входят все датчики, отвечающие за работу двигателя.
  2. Раздел отопителя салона отображает всю информацию по подключению и работе печки.
  3. В разделе звуковых сигналов отображена схема работы клаксона и других издающих звуки устройств.

Читайте также: Самостоятельная доработка ВАЗ-2114 своими руками

Что соединено проводами

Схема проводки ВАЗ-2114 инжектор 8На панели приборов отображается информация о работе и неисправностях двигателя, расположены индикаторы включения поворотников и фар. У торпеды тоже есть множество функций. На ней расположены кнопки включения противотуманок, габаритов, фар, обогрева заднего стекла, кнопки стеклоподъемников. Задняя передача при включении сигнализирует загоранием ламп заднего хода тоже с помощью электропроводки и датчика. Салонная звуковая сигнализация оповещает о непристегнутом ремне безопасности и неисправности ламп только благодаря проводам. Но и это еще не все! Генератор, вентилятор охлаждения, отопитель салона, свечи тоже работают благодаря электропроводке. Все жгуты проводов берут свое начало от блока предохранителей и расходятся по всему кузову автомобиля.

Читайте также: Какие признаки неисправности у ДПДЗ-ВАЗ 2114

Обслуживание электрооборудования

Схема проводки ВАЗ-2114Если вам предстоит установка дополнительного оборудования, то перед началом работ следует отсоединить клемму АКБ. При замене сгоревшего предохранителя новый устанавливается с номиналом не выше предыдущего. Если поставить предохранитель мощнее положенного, то есть вероятность поломки самого потребителя. Если предохранитель сгорел повторно, то следует незамедлительно приступить к поиску причины перегорания.

Для поиска неисправности в электрической части автомобиля обязательно использовать электрическую схему ВАЗ-2114. Это основной документ, благодаря которому можно выявить любую неисправность проводки. Схема четырнадцатой модели ВАЗ не такая сложная, как может показаться на первый взгляд. У современных моделей авто она гораздо сложнее.

Еще один важный момент. Все цвета проводов в автомобиле соответствуют цветам проводов на электрической схеме. Благодаря этому можно без труда определить, куда и какой провод подключается. Знание электрической схемы поможет вам самому выявить неисправность, не прибегая к услугам автосервиса.

Поиск поломки

При поиске неисправности запрещается замыкать провода на «массу» кузова, т. к. это приводит к выгоранию дорожек в блоке предохранителей. Также не разрешается использовать отвертку, нож, шило при замене реле и предохранителей.

Неисправности проводки ВАЗ-2114 подразделяются на два типа:

  1. Неполадки в системе зажигания.
  2. Неисправность датчиков.

В зависимости от типа определяется порядок диагностики.

При первом типе неисправностей может наблюдаться потеря мощности двигателя, рывки, работа на трех свечах, неустойчивые обороты. В данном случае необходимо начинать с поиска искры – поочередно выкручивать свечи зажигания и замыкать на кузов или двигатель. Если искры нет, то проверяется модуль зажигания, катушки и ЭБУ. Сопротивление на высоковольтных проводах должно находиться в пределах 5,4 кОм. Если показатели не соответствуют, то здесь и затаилась неисправность.

Во втором варианте следует проверить соединение проводов, пошевелив контакты. Если проверка не дала результатов, то стоит перейти к диагностике датчиков управления – проверить неисправность датчиков с помощью мультиметра, замерив сопротивление на контактах. Если двигатель не запускается, а давление в топливной системе соответствует норме, присутствует искра на всех четырех цилиндрах, а ремень ГРМ цел, то, вероятнее всего, неполадки в датчике положения коленчатого вала. В большинстве случаев об их неисправности оповещает соответствующая лампа на панели приборов. А вот поломку датчика массового расхода воздуха и регулятора холостого хода можно определить только с помощью диагностики. Также неисправность можно выявить с помощью диагностического адаптера, если таковой имеется.

Подведение итогов

Как видно из описания, ремонт электрической проводки и оборудования ВАЗ-2114 не представляет больших сложностей. Каждый уважающий себя автолюбитель обязан знать и понимать конструкцию своего автомобиля. Эти знания помогают предотвратить серьезные поломки авто и избежать финансовых потерь. Ведь ни для кого не секрет, что неисправность проводки может привести к замыканию и возгоранию автомобиля.

Но если у вас нет навыков работы с электрооборудованием, и вы не смогли разобраться с обозначением и назначением проводов, то стоит обратиться к квалифицированному специалисту, чтобы избежать порчи вашего или чужого имущества.



ladaautos.ru

Распиновка монтажных блоков автомобилей ВАЗ

X1 (Ш1) 1 Б стеклоподъемники
2 Г выключатель зажигания (кл. 15/2)
3 ГП выключатель зажигания (кл. 15)
4 ЖГ переключатель эл.двигателя отопителя
5 Р выключатель зажигания (кл. 30/1)
6 КР выключатель зажигания (кл. 30)
7 блокировка дверей
8 П выключатель зажигания (кл. 50)
X2 (Ш2) 1 БГ переключатель очистителя заднего стекла
2 Г переключатель указателей поворотов (правый)
3 РП включатель стоп-сигналов
4 Б контрольная лампа целостности ламп
5 ПЧ включатель аварийной сигнализации
6 ГБ дверь левая передняя
7 ОБ включатель задних противотуманных огней
8 34 контрольная лампа дальнего света
9
10 4 включатель задних противотуманных огней
11 сч контрольная лампа резерва топлива
12 ПЧ контрольная лампа уровня топлива
13 БЧ плафон освещения салона
14 КГ контрольная лампа ручного тормоза
15 гч переключатель указателей поворотов (левый)
16 эл.двигатель фароочистителя
17
X3 (Ш3) 1 ж датчик скорости
2 чп включатель аварийной сигнализации
3 ГП переключатель указателей поворотов
4 СБ контрольная лампа уровня масла
5 Ч масса
6 РБ контрольная лампа уровня омывающей жидкости
7 РО контрольная лампа износа тормозных накладок
8 3 в включатель фар
9 ЖЗ переключатель стеклоочистителя ветрового стекла
10 ПГ патрон подключения переносной лампы
11 выключатель зажигания (кл. 15)
12 РЧ включатель омывателя заднего стекла
13
14 ж контрольная лампа противотуманных фар
15
16 СГ указатель давления масла
17
18 Р переключатель стеклоочистителя
19 СО переключатель стеклоочистителя
20 С переключатель стеклоочистителя
21 ОБ включатель задних противотуманных фар
X4 (Ш4) 1 ЗП Вкл. и контрольная лампа обогрева заднего стекла
2 ГБ переключатель света фар (дальний свет)
3 О стеклоочиститель
4 БЧ включатель наружного освещения
5 К реостат освещения приборов
6 Р аккумулятор
7 ЧБ переключатель очистителя и омывателя ветрового стекла
8 О колодка Ш4 монтажного блока клемма 3
9 СЧ включатель звуковых сигналов
10 БП включатель стоп-сигналов
11 Р аккумулятор
12 СП переключатель света фар (ближний свет)
13 предупредительный свет
14
15
16 РГ контрольная лампа уровня тормозной жидкости
17 ЗБ указатель температуры охлаждающей жидкости
18 КБ контрольная лампа заряда аккумуляторной батареи
19 ЖЧ включатель противотуманных фар
20 РЗ контрольная лампа уровня охлаждающей жидкости
21 Ж тахометр
X5 (Ш5) 1 3 дальний свет (правый)
2 дальний свет (левый)
3 СЧ ближний свет (левый)
4 П стартер (кл. 50)
5 ПБ электровентилятора охлаждения радиатора
6 С ближний свет (правый)
X6 (Ш6) 1
2 3 включатель света заднего хода
3 ГЧ указатель поворота (левый передний)
4
5
6
7
8 ЖЧ габаритный огонь (правый передний)
9 БЧ терморегулятор электровентилятора
10 ЖЧ габаритный огонь (левый передний)
11 Г указатель поворота (правый передний)
12 включатель света заднего хода
13 РГ датчик уровня тормозной жидкости
X7 (Ш7) 1
2 ЖГ эл.двигатель фароочистителя
3 Б эл.двигатель фароочистителя
4
5 СБ датчик уровня масла
6 СЧ звуковые сигналы
7 С датчик скорости
8 ЗБ датчик температуры охлаждающей жидкости
9 КБ генератор (кл. 61)
10 Р насос омывателя ветрового стекла
11 БЧ включатель подкапотной лампы
12 РБ датчик уровня омывающей жидкости
13 РЧ тормозные накладки
14
15 КП тахометр
16 РЗ датчик уровня охлаждающей жидкости
17 ЖБ реле противотуманных фар
X8 (Ш8) 1 ЖП реле противотуманных фар
2 ЖЧ противотуманная фара (левая)
3 Ж противотуманная фара (правая)
4 ГП катушка зажигания
5 Р генератор (кл. 30)
6 Р генератор (кл. 30)
7
S РЧ реле противотуманных фар
X9 (Ш9) 1 РЧ эл двигатель очиститель заднего стекла
2 Г указатель поворота (правый задний)
3 БГ эл двигатель очиститель заднего стекла
4 ОЧ задние противотуманные огни
5 СЧ дверь задняя
6 ПЧ дверь передняя правая
7 БЧ плафон освещения салона
8 КГ датчик ручного тормоза
9 БЧ кнопки сигнализации открытых дверей
10 элементы обогрева заднего стекла
11 С фонарь освещения номерного знака
12 ГБ дверь передняя левая
13 Б плафон освещения салона
14 П стоп-сигналы
15 Ж габаритный огонь (правый задний)
16 3 фонарь заднего хода
17 ЖЧ габаритный огонь (левый задний)
18 ЖГ очиститель заднего стекла
19 элементы обогрева заднего стекла
X11 (Ш11) 1 Ж насос
2 РЧ клапан омыва заднего стекла
3
4 Ж насос
5 БЧ подкапотная лампа
6
7
8 КЧ подкапотная лампа
9 Б эл двигатель стеклоочистителя
10 эл.двигатель стеклоочистителя ветрового окна
11
12 СО датчик аварийного давления масла
13
14 Р клапан омыва ветрового стекла
15 СО эл.двигатель стеклоочистителя
16 С эл двигатель стеклоочистителя
17 ЖБ эл двигатель стеклоочистителя
18
19

2shemi.ru

Разное
Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
Notice: ob_end_flush(): failed to delete and flush buffer. No buffer to delete or flush in /var/www/www-root/data/www/ks-moto.ru/adv.php on line 309
