технические характеристики, расход топлива и газа

ГАЗ 31105 с инжекторным двигателем ЗМЗ-406, как и любая другая машина, имеет свои особенности. В народе такую машину зовут просто Волга. Особенности этого автомобиля связаны не только с внешними характеристиками, но и с технической стороной.

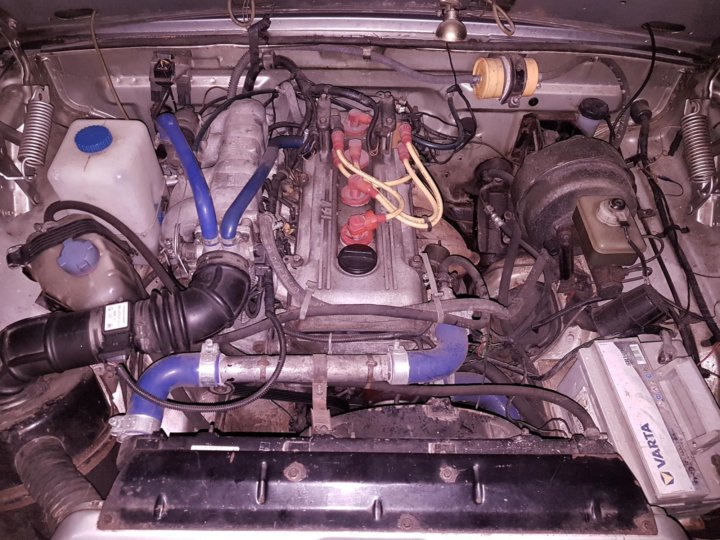

Так выглядит установленный на Газ 31105 двигатель ЗМЗ 406

Вернуться к оглавлению

Устройство 406 двигателя

Система питания двигателя типа 406 инжектор включают в себя:

Схема устройства двигателя змз 406 на Газ 31105

бак топлива;
насос;
фильтра;
провод топлива;
форсунки;
топливную рампу;
дроссель;
ресивер;
регулятор холостого хода;
воздушные отводы;
впуск.

Активизируется после получения команды от электрической схемы, которой управляет двигатель. После этого происходит подача топлива в рампу из бака, бензин проходит фильтр тонкой очистки.

На моделях 11 летней давности, установлен погружной насос для топлива. Такая система лучше улавливает пары и уменьшает токсичность. Пространство над баком топлива автомобиля связано с системой улавливания пара через фильтр, который представляет собой устройство на основе угля. Все отечественные автомобили хороши по-своему. Здесь дело вкуса.

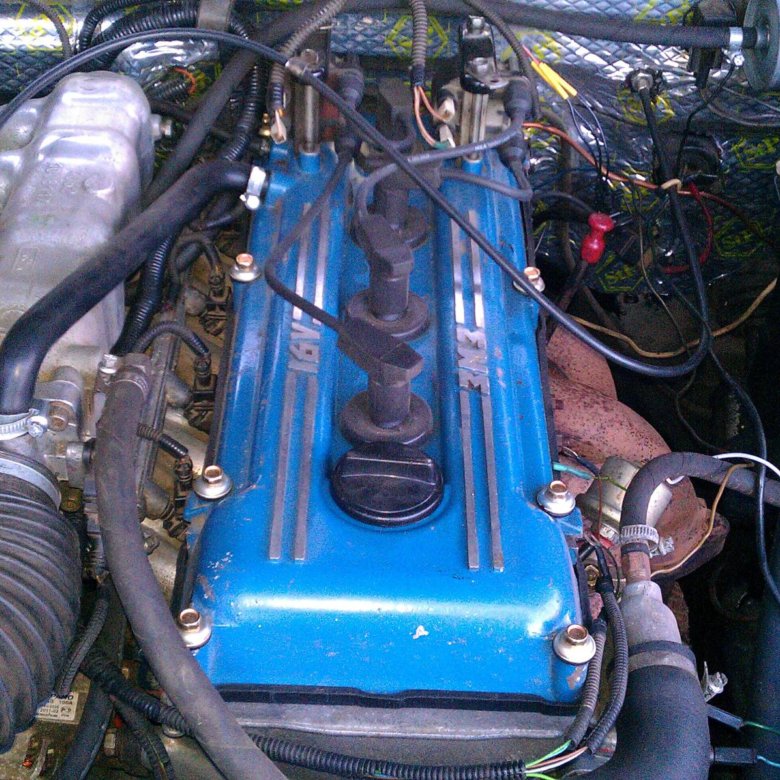

Так выглядит головка блока двигателя ЗМЗ 406

Технические характеристики у всех достаточно высокие. Изначально модель 3110 считалась лучшей, но на смену ей пришла новая. Трата на Волгу вполне оправдана, однако цена зависит от того, какие технические характеристики у машины.

Такой тип двигателя считается лучшим для данной модели. Не рекомендуется устанавливать двигатель Крайслер. Это связано с тем, что он требует больших затрат. А ремонт так вообще будет стоить дороже самой машины. Поэтому самый оптимальный двигатель 406.

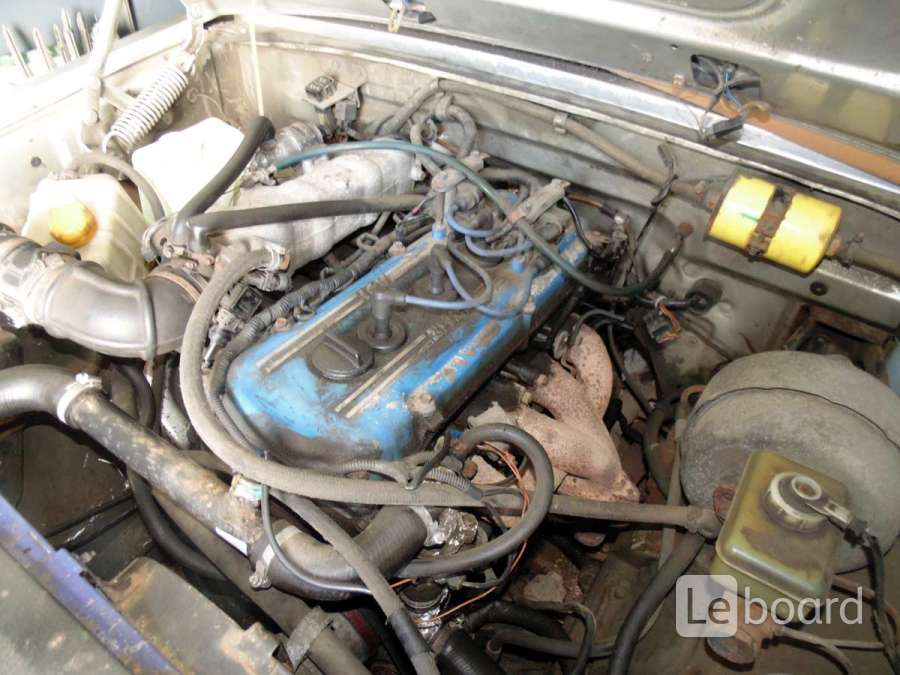

Установленный мотор ЗМЗ 406

Производят такой движок на Заволжском моторном заводе, поставляя комплектующие на Горьковское автопредприятие. Это лучший продукт из всей линейки. Такой двигатель можно встретить на автомобилях типа газель.

Когда последняя модель газели была обновлена и получила двигатель 406, то 402 был полностью снят с производства. Теперь его можно найти только у частников или на разборках. За все время инжекторный двигатель 406 набрал большую популярность. До сих пор он не уступает современным моторам. Он обладает высокими показателями экономичности и надежности. Более того, его стоимость по карману любому автовладельцу.

Вернуться к оглавлению

Путь от 402 к 406

К сожалению, 402 двигатель имел ряд недостатков, которые со времени пытались устранить. Так например, он постоянно перегревался. Чаще всего случаи перегрева замечались в летнее время. Машина начинала кипеть, двигатель требовал ремонт. Все недостатки были исправлены позднее. В ходе реконструкции появилась новая модель 406. Эта модель была похожа на предыдущие, но отличалась более высокой прочностью.

Самое главное преимущество — инжектор. Расход топлива стал гораздо меньше. А в зимнее время двигатель быстрее набирал обороты. К тому же, цена стала значительно меньше.

Электронные приборы способны выводить данные, сохранять их и ликвидировать устаревшие показатели. Всегда под контролем находится работа мотора. Все неисправности закодированы, а их расшифровка хранится в сервисной книжке.

Те, что постоянно повторяются, удаляются самостоятельно. Чтобы узнать о данных, которые хранит мотор, необходимо приобрести специальный тестер. С его помощью можно вывести все данные на компьютер. Его подключают к колодке диагностического разъема.

Правда, сделать это могут только специалисты. Стоимость достаточно приемлемая. Если отключить аккумулятор, то все сведения сотрутся. Это не стоит сбрасывать со счетов. Однако, на работу движка этот факт совсем не оказывает влияния. Главное, что двигатель не требует никаких доработок и имеет низкий расход топлива. Если расход топлива становится высоким, то следует искать причину, по которой это происходит.

Разобранный карбюратор двигателя ЗМЗ 406

Владельцы такого мотора отмечают, что он не капризный, надежный, прочный. Это не может не радовать тех, кто собрался приобрести его. Вернуться к оглавлению

Преимущества установки двигателя 406

На автомобиле Волга, модель 31105 установлен инжекторный двигатель 406. На данный момент, такой автомобиль считается достаточно прочным и впечатляет по своим техническим характеристикам. А все это благодаря двигателю. Двигатель 406 пришел на смену 402 типу. К сожалению, тот постоянно перегревался, что выводило его из строя. 406 мотор способен быстрее набирать обороты, работает исправно даже в жаркое время года.

Готовый к установке на газ 31105 инжекторный мотор ЗМЗ 406

Его устанавливают не только на Волгу, но и на автомобиль Газель. Двигатель обладает доступностью и высокой прочностью. Более того, его стоимость привлекает покупателей. Приобрести такой агрегат можно в любом автомобильном магазине и на рынке. Волгу с таким движком не придется часто ремонтировать. К тому же, перебирать двигатель нужно лишь проехав 300 тысяч километров.

Двигатель способен сохранять все данные о неисправностях. Получить их можно при помощи специального тестера. Сделать это можно в сервисе. Однако, такая процедура стоит немало. При отключении аккумулятора, все данные стираются.

Можно сделать вывод, что ГАЗ 31105 именно с 406 двигателем прослужит достаточно долго верой и правдой. Не стоит менять его на мотор Крайслера в случае поломки. Он будет гораздо чаще выходить из строя и жечь гораздо больше бензина. Если произошла какая-то неисправность, то лучше вновь приобрести инжекторный двигатель 406.

По отзывам покупателей, автомобиль с таким двигателем достаточно шустро работает, не ломается, устойчив и в жару и в холод. Популярность Волги не угасает с годами, так как здесь речь именно о надежности. Так что если предстоит выбирать такой автомобиль, первым делом нужно посмотреть на тип двигателя. Если в автомобиле установлен 406 движок, то можно смело отправляться в сервис, чтобы проверить его на исправность.

ГАЗ-3110 () (3110, 3110-101, 3110-111, 3110-311, 3110-331, 3110-341, 3110-411, 3110-441)- описание, характеристики, история.

Начало производства ГАЗ-3110 в 1997 году. По сравнению с ГАЗ-31029 у нее изменены все наружные панели кузова, установлены новый щиток приборов, коробка передач, задний мост, применены 15-дюймовые колеса вместо 14-дюймовых. Кроме того, усовершенствованы передние дисковые тормоза и предусмотрен довольно богатый пакет дополнительного оборудования: колеса из алюминиевого сплава, сиденья с подогревом, тонированные стекла, электрические стеклоподъемники, гидроусилитель руля, кондиционер, увеличенный топливный бак.

Пассажировместимость — 5 человек

Масса:
Полная масса автомобиля, кг — 1790.

Подвеска колёс:
Передних — Независимая, на рычагах с цилиндрическими пружинами, телескопическими амортизаторами и стабилизатором поперечной устойчивости.
Задних — Рессорная с амортизаторами.

Тормоза:
Служебные — Гидравлические, двухконтурные, с вакуумным усилителем. Главный цилиндр — типа «Тандем». Передние — вентилируемые дисковые, задние — барабанные.

Рулевое управление:
С гидроусилителем — типа «винт-шариковая гайка» со встроенным или раздельным гидроусилителем. Без гидроусилителя — глобоидальный червячный механизм.

Длина, мм — 4870
Ширина, мм — 1800
Высота, мм — 1422
Колесная база, мм — 2800
Дорожный просвет, мм — 156

Двигатель

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип	Бензиновый, карбюраторный, 4-цилиндровый, 4-тактный, рядный, 8-клапанный, с верхним расположением клапанов	Бензиновый, с впрыском топлива, 4-цилиндровый, 4-тактный, рядный, 16-клапанный, с двумя верхними распределительными валами
Рабочий объём, л	2,445	2,3
Степень сжатия	8,2 : 1 / 6,7 : 1	9,5 : 1
Мощность, л. с. (кВт)	100 (73,5) / 90 (66,2) при 4500 об/мин	145 (110,3) при 5200 об/мин
Максимальный крутящий момент, кгс·м (Н·м)	18,6 (182,4) / 17,6 (172,4) при 2500 об/мин	21,0 (206) при 4000 об/мин
Топливо	Автомобильный бензин А-92 / А-76	Автомобильный бензин А-92
Эксплуатационные показатели:
Максимальная скорость, км/ч	147	170
Коробка передач	Четырехступенчатая, механическая	Пятиступенчатая, механическая

Расход топлива газ 3110 инжектор 406

Технические характеристики волга 3110 с двигателем 406

———————————————————
>>><<<
———————————————————
Проверено, вирусов нет!
———————————————————
Автокаталог ГАЗ 3110 / GAZ 3110 (справочник автомобилей). Описание, технические характеристики, фотографии ГАЗ 3110 / GAZ 3110, начиная с 1997. Описание, технические характеристики, фотографии ГАЗ 3110 2.3 (1997), 150 л.с. Технические характеристики автомобиля ГАЗ 3110 2.3 (1997). 3 Двигатель 406 Ремонтопригодность-5 Надежность -5 Мощность-надо больше. Проблемы и неисправности двигателя Волги ЗМЗ-406, причины, ремонт, технические характеристики, масло в двигатель, ресурс, тюнинг, турбина и. Из всех трех типов двигателей агрегат ЗМЗ 402. и современному ЗМЗ 406, и ГАЗ к 2000 году в. Расход топлива: трасса 9 л\100 км город 13,5 л\100 км. Объём бака: 70 или 55 л. ГАЗ-3110 «Волга» российский автомобиль среднего класса производства Горьковского. ЗМЗ-4062.10. ГАЗ-560. ГАЗ-5601. Трансмиссия. механическая, пятиступенчатая. Разгон до 100 км/ч: 13,5 с двигателем ЗМЗ- 4062.10. ЗМЗ-406 линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО » Заволжский моторный завод». Данное семейство двигателей широко применяется на автомобилях Горьковского автозавода: «Волга» 3102, 3110 и «ГАЗель». Описание двигателя ЗМЗ · ЭБУ · Руководство по ремонту. Семейства двигателей 406 и 405 – настоящая гордость компании. на многих моделях ГАЗ, в числе которых знаменитая «Волга» (3110). меньший расход топлива, плюс двигатель заводится заметно проще. Волга ГАЗ 3110 описание, технические характеристики. выпускались как с карбюраторным, так и с инжекторным двигателем (тип ЗМЗ 402 и ЗМЗ 406). ГАЗ 3110 – автомобиль среднего класса производства Горьковского автозавода, больше известный как «Волга». Это модернизированная линейка. Автомобили и цены: подробное описание авто ГАЗ 3110 2.3 MT (150 Hp). GAZ 3110 2.3 MT (150 Hp): расход топлива, мощность двигателя. Автомобиль Волга ГАЗ 3110 оснащен инжекторным двигателем ЗМЗ-406, объемом 2.3 л. который развивает мощность в 145 л.с. двигателей ЗМЗ-406 инжектор. Юлия Дудникова. Loading. ГАЗ 3110 Волга 294,006 views · · ГАЗель змз-406 — Duration: 1:03. Расход топлива по трассе: 7-15 л/100км. Двигатель: 9. отзыв о двух своих Волгах 3110 и обе 1999года выпуска и с мотором змз406. Все об автомобиле ГАЗ-3110 Волга: цены, характеристики, фотографии. На «Волгу» устанавливался карбюраторный двигатель ЗМЗ-402.10 объемом. Обзор автомобиля ГАЗ 3110: цена, фото, технические характеристики, отзывы, дилеры ГАЗ 3110. Технические характеристики ГАЗ-3110 Волга 1997–2004. ГАЗ-310221 Волга , ГАЗ-3110 Волга. двигатель. расположение, спереди, продольно. Технические характеристики двигателя ЗМЗ 406 . Передний мост — ГАЗ 3110. Тюнинг ГАЗ 21 · передняя подвеска 3110 на ГАЗ 21 · ГАЗ 21 Custom. Здравствуйте. Я собрался купить себе бу Волгу 3110 и столкнулся вот с каким вопросом: С каким же все таки двигателем брать — 402 или 406?. расход топлива , динамика слабенькая.плюсы : плавность хода ,приары рядом не. Апрель 1982 — Начат серийный выпуск автомобиля Волга ГАЗ-3102. индекс, год выпуска, двигатель, описание/особенности. Технические новшества (относительно ГАЗ-24). На ГАЗ-3102 появляется ЗМЗ 406. картинка. Комплектации: Комплектование машин ГАЗ 3110 и ГАЗ-3102, если последние. так вот с каким купить? рассматривал варианты. нашел тут у себя с. Самая быстрая Волга из тех что у них были разогналась до 175. Волга 3110 с 406 движком 2003г.в. вообщем-то нормальная машина.

ГАЗ 3110 – выпуск этого четырехдверного седана начался в 1996 году. По сути это модернизированная модель ГАЗ-31029. В дизайне автомобиля изменились крылья, новую форму приобрела крыша и капот и многое другое. С 2000 года бампера стали окрашивать в цвет кузова, это стало придавать автомобилю более солидный вид. Крышка багажника, которая расположена возле самого бампера, облегчает открытие багажника и погрузку багажа. Сам кузов окрашивают по новой системе, что значительно увеличило срок его службы. Линейка силовых агрегатов представлена бензиновыми: 2,5 литра 100 л.с. и 90 л.с. и 2,3 литра 150 л.с. и турбодизельными двигателями ГАЗ-560 (ГАЗ 3110-600) и ГАЗ-5601 (ГАЗ 3110-601). Двигатели оснащались механической пятиступенчатой коробкой передач. Тормозная система состояла из дисковых тормозов спереди и барабанных сзади. Телескопические амортизаторы, цилиндрические пружины – это передняя независимая подвеска. Сзади же стояла зависимая рессорная подвеска с амортизаторами. В 2005 году полностью прекратился выпуск модели ГАЗ-3110, ему на смену пришел ГАЗ-31105 Модификации: 3110 Volga 2.1 TD, 3110 Volga 2.5, 3110 Volga 2.1 TD, 3110 Volga 2.3 i 16V, 3110 Volga 2.5, 3110 Volga 2.5, 3110 Volga 2.3i, 3110 Volga 2.3.

Горьковским автозаводом в 1996 году была презентована новая модификация седана среднего класса – ГАЗ-3110. Модель является продолжением модернизированной линейки «Волга», за основу который был взят предшественник ГАЗ-31029. Автомобиль не только внешне преобразовался, но и получил совершенное техническое оснащение, ранее недоступное старым версиям авто. Уже в 1999 году был осуществлен первый рестайлинг, в ходе которого «Волга» претерпела значительных изменений в дизайне: крылья, форма крыши и бампер стали более утонченными.

В 2003 году седан решили в очередной раз доработать, но в этот раз усилия инженеров были направлены на улучшение технической составляющей. Кузов стали грунтовать и красить с учетом последних технологий, таким образом, производителю удалось увеличить его стойкость к коррозии. За выносливость и вместимость модель удостоилась общественного внимания автолюбителей. Актуальным остается лишь вопрос, каков расход топлива ГАЗ-3110 на 100 км пути.

Норма расхода: какие цифры заверил производитель?

Линейка силовых агрегатов «Волга» включает в себя пять различных сборок с рабочим объёмом от 2.3 до 2.5 литров. Наиболее популярными стали версии авто с легендарным 402-м движком, которым оснащали не только автомобили семейства «Волга», но и семейства «Газель», микроавтобусы «Латвия». Мощность двигателя составляет 100 лошадиных сил, что позволяет транспортному средству развивать скорость 100 км/ч за 15 секунд. Для того времени это был действительно выдающийся показатель. Спустя некоторое время ГАЗ-3110 стали комплектовать инжекторным ЗМЗ-406.

Официальная норма расхода топлива в городском/загородном цикле:

ЗМЗ-402 – 13/9 литров;
ЗМЗ-4021 – 12/8 литров;
ЗМЗ-406 – 11.5/7.5 литров.

ЗМЗ-4021 характеризуется меньшей мощностью – 90 лошадиных сил. За счет технических преобразований 2.4-литровый мотор стал потреблять меньшее количество бензина, однако официальная норма всё также была на довольно высоком уровне, что не устраивало многих отечественных водителей. Турбодизельные силовые агрегаты ГАЗ-560 и ГАЗ-5601, выпускаемые по лицензии «Stery», были менее популярными. Недоверие людей к качеству дизтоплива наложило свой отпечаток на количестве продаж модификаций ГАЗ-3110 с дизелем под капотом. За счет небольшого уровня потребления солярки – 8 литров по городу, небольшой спрос на них всё же был.

Расход топлива ГАЗ-3110 «Волга» по отзывам владельцев

Ремонтопригодность «Волги» и наличие мощных силовых агрегатов в совокупности с разумной ценой – основные факторы, способствующие заинтересованности потенциальных покупателей к приобретению этой машины. Моторы ГАЗ-3110, агрегируемые 5-ступенчатой механикой, достаточно надёжны и неприхотливы. Их динамичность сегодня не является существенным преимуществом. А вот повышенная «прожорливость» – серьёзный недостаток. Для определения реального уровня расхода топлива ГАЗ-3110 «Волга», лучше всего обратиться к отзывам автовладельцев, ощутивших на собственном опыте все преимущества и недостатки автомобиля.

Модификация с карбюратором

Юрий, Курск. Работаю в таксопарке, сам езжу на ГАЗ-3110 с 402-м карбюратором. Расход большой и не каждому понравится. Но мне нравится мощь этой машины, она дарит ощущение свободы что ли. Зимой как-то в пробку попал, вообще денек нервный получился – в итоге 16 литров спалил. Правда, такие случаи единичны и крайне редки. В основном заправляюсь 92-м бензином, палит по 13-14 л в худшем случае. На трассе при скорости 120 км/ч «кушает» по 9 л на 100 км.
Георгий, Тула. Владею машиной еще 1998 года. Двигатель еще даже ни разу не вскрывали. Очень надёжная и стабильная машина. Ломается по мелочам частенько, но раздобыть нужные детали не составляет большого труда. Тем более, всё чинится самостоятельно, в гараже, в хорошей обстановке. Двигатель мощный, около 100 лошадей, стоит нажать на газ – рвет с места. Но и «кушает» соответствующе своему нраву – 12 л на сотню в теплое время, до 15 л в зимнее время с учетом прогрева.
Максим, Екатеринбург. Машина досталась от отца, езжу на ней буквально каждый день. Коробка передач 5-ступенчатая, движок ЗМЗ-4021. При полном стоке движка в городе палит около 16 литров. В загородном цикле цифры более адекватные – 12 л на 100 км пути в среднем. Хотя, тоже немаленький показатель. С этим авто расставаться не слишком хочется. Думаю, может на газ перейти?
Станислав. Многих интересует вопрос, каков расход топлива ГАЗ-3110 с карбюратором двигатель 402? Дам некоторые рекомендации и практические советы на основании своего опыта, а он у меня не такой уж и маленький! За рулем «Волги» я уже больше тридцати лет, были различные модификации и модели. Сегодня работаю на ГАЗ-3110 – привлекательный автомобиль, в силу различных причин, так и не сумевший полностью раскрыть свой потенциал. Всегда заправлялся АИ-92, на трассе расходует около 13-14 л! Люблю быстро ездить – отсюда и результат. В городе полный караул для любителей сэкономить – меньше 16 л на сотню почти не «кушает». С прогревом зимой цифра вообще может доходить до 18 литров.

По отзывам владельцев модификации ГАЗ-3110 с карбюраторным мотором ЗМЗ-402 и ЗМЗ-4021, можно отметить, что заверенная производителем норма в редких случаях соответствует действительность. В своем большинстве водители фиксируют показатели уровня потребления бензина автомобилем на отметке 15-16 литров на каждые 100 км пути.

Модификация с инжектором

Валентин, Чебоксары. Езжу на «Волге» 2003 года с 406 инжекторным двигателем. Бак установлен на 70 литров. Машина просторная, удобная, а движок тяговит и достаточно надёжен. Уже делал капитальный ремонт, до этого прошел около 300 тысяч километров. Бензина уходит максимум 13 л на 100 км по городу в период крепких морозов, а так в среднем по 10 л. В теплое время года «аппетит» машины значительно меньше – 9 л это верхний предел. Ориентируюсь на 8.2-8.3 на сотню. По трассе 8 литров, если хорошенько «подтопить».
Сергей, Москва. Перед покупкой отечественного автотранспорта, я также искал ответы на вопрос, каков расход топлива на ГАЗ-3110 с инжектором 406. Решил брать новую версию, чтобы в будущем не возиться с машиной. Слежу за давлением в шинах, на уровень потребления горючего «Волги» этот фактор играет важную роль. При давлении 2.5 на протяжении всего года самые низкие показатели «прожорливости» – 8-9 л на 100 км по Москве. В пробках и зимой частенько 10 литров, но, на мой взгляд, это не критично. Резина R15 195/65.
Максим, Саратов. У меня авто с движком ЗМЗ-406, инжектор, 5-ступенчатая механика, пробег 168 000 км. Палит примерно 11-12 л в городе, на трассе до 10 л. Езжу иногда груженный, перечисленные показатели при полной/частичной загрузке. Пустым до десяти литров на 100 км укладываюсь. Машина хорошая, вместительная, но «кушает» слишком много.
Александр, Иркутск. Приобрел недавно «Волгу» 406-й мотор, 5-ступка, с пробегом 200 тыс. км. Расход с самого начала эксплуатации был в районе 12-13 л, что касается поездок в пределах города. Летом «аппетит» несколько притупляется и падает до более-менее приемлемых 9.5-10 л. Но всё равно мне было накладно заправлять машину с такой периодичностью, поэтому решил перейти на газ и установил ГБО. Сейчас в среднем палит по 16 литров – несущественная, но экономия. Конечно, показатели мощности незначительно упали.

За счет внедрения производителем системы двойного впрыска снизить уровень потребления горючего автомобилем действительно удалось. Показатели экономичности инжекторного двигателя ощутимы: расход снизился с отметки 15 литров в карбюраторной версии ЗМЗ-402 до фактических 10-11 л. Небольшой перерасход наблюдается в зимнее время, водители отмечают повышенный «аппетит» машины из-за прогрева и простоев в пробках. В целом, заявленная официальная норма соответствует действительности.

плюсы и минусы ГАЗ 3110

Почитал вот отзывы и решил тоже немного написать про свою машинку. Возможно, кому-то пригодится… С Волгами знаком 20 лет, конкретный экземпляр в моих руках — полтора года, примерно 35 тыс.км.Сначала немного о причинах выбора. 1. Предполагаемый режим эксплуатации (город-трасса-деревня с грунтовками)2. Нагрузки (до нескольких сотен кэгэ)3. Спокойный режим вождения (летать и гоняться не предусмотрено)4. Большой просторный салон и удобные сиденья (добавлю, поездив на разных типах машин — эргономика салона 3110 для меня лично одна из лучших во всем, от регулировок кресла до читаемости приборов).5. Возможность максимум ремонта сделать самостоятельно (благо есть и опыт, и навыки, и место) и доступность запчастей.6. Ну и минимальный бюджет.(Сразу оговорюсь — в жизни приходилось ездить на всем, правый руль, америка, европа… Но иномарки б/у отпали сразу — в деревне на 500 жителей в 90 км от областного центра их руками не починишь).В общем, исходя из своих критериев, искал 3110, карбюратор, шкворни (при своевременной смазке ходят вечно), без объемных бамперов (они так классно разлетаются зимой при прохождении переметов на трассе…), на ходу. Искомый экземпляр подвернулся по цене 28 тысяч в следующем виде:Машина из организации, в частных руках не была (для меня это плюс — тяжелее шляп и портфелей ничего не возила).Пробег — по спидометру 212 тысяч, ну, примерно соответствует…Кузов/салон — на твердую «3»: коррозия есть, но не фатально.Заводится с пол-оборота, после чего грохот из-под клапанной крышки наводит на мысль о скорой смерти ГБЦ, правда, скрежет в заднем мосту в движении стремится доказать, что редуктор умрет раньше.Стук в передней подвеске и тяжелый руль — явно и шкворня, и резьбовые при смерти…Порадовала полностью рабочая электрика — все лампочки и приборы. После покупки машина примерно пару тысяч прошла «как есть» — благо заводилась и ехала. Потом появилось время и деньги.Первое, с чего начал — заменил все колодки и жидкости, на все примерно 4000. Появился ручник, поднялось до нормы давление масла. Тут же поменял вакуум (1500р.) — до этого педаль надо было давить двумя ногами… Затем наконец-то добрался до мотора. После вскрытия клапанной крышки были обнаружены сломанные юбки на регулировочных болтах и зазоры до 2-3 миллиметров. Заменил обломанные болты, выставил зазор 0.3 — машинка поехала тихо и мягко… Далее пришлось озаботиться заменой прокладок бензонасоса, привода трамблера, корпуса масляного фильтра — слишком много масла шло наружу. Заодно после снятия привел в порядок привод трамблера — заменил шплинты, убрал осевой люфт, после чего выставил нормально зажигание. Заодно поэксперементировал с карбюраторами — остановился в конце концов на 2107, он позволяет при необходимости начать ехать при минимальном прогреве. Штатный К151 этого очень не любит. Сейчас трасса 10/100 при 90-100км/ч, город 13-15. Исчезновение посторонних звуков из мотора заставило снова обратить внимание на скрежет из редуктора… Поиск на Авито, мост в сборе б/у от 31105 с пробегом 50 т.км. — цена вопроса 3000р и столько же замена. Для сравнения — цена новой ГП — 10-12 тысяч… После этого полностью перетряхнул передок: резьбовые, шкворни, резиновые втулки. Примерно 4000р на запчасти и 3000 работа.Этой осенью заменил помпу (1600), мотор дворников (1500), комплект сцепления (3600 Sachs). Ждет замены радиатор печки (нашел за 600р медный, трехрядный, с 16 патрубками) — собираюсь с силами, так неохота снимать панель… Да, еще в прошлом году переделал печку — поставил резистор и крутилку от шеви-нивы, а также электрокран и насос от Газели. Сейчас 4 скорости обдува, две скорости насоса и отвод тосола от ГБЦ при закрытой печке.Это, собственно, все крупные затраты. Кроме этого, только замена расходников. Масло — 10w40 полусинтетика. От замены до замены доливаю примерно литр — сопливит передний сальник КВ, ну и, практически непобедимая на старых движках болезнь, — прокладка клапанной крышки. Итак, полтора года машина еженедельно проходит 200-500 км, в любую погоду и при любой температуре. Перевозя иногда, кроме 3-4 человек, еще и по 200-300 кг на крыше и в багажнике. Не подводила ни разу. Единственная поломка на трассе — обломило штангу выпускного клапана первого цилиндра, 40 км ехал с закрытым клапаном, вредных последствий, кроме незначительного падения мощности и троения, не отмечено. В целом доволен — на что рассчитывал, то и получил. По резине — езжу на всесезонке «Кама-Никола», привык к ней еще с 90-х. Но для города рекомендовал бы все-таки традиционную замену зима-лето.В следующем году планирую заняться кузовом — двери под замену, остальное зачистить и покрасить. Показал кузовщикам, попросил посмотреть снизу — вердикт: езди и не забивай себе голову еще пару лет как минимум.Ну и напоследок хотелось бы высказать свое мнение по покупке Волги.Не связывайтесь с Волгой в следующих случаях:1. В качестве «первой машины». Требует навыков в управлении, чувства габаритов, умения обращаться со ГАЗовскими КПП (двойной выжим и пр.), привычки к «длинному» рулю (больше 5-ти оборотов от упора до упора, для сравнения — на форд-сиерра 2,8) и большому тормозному пути — масса, однако…2. В качестве городской разъездной машины. Все легенды о расходе в 10 литров в городе — не более чем легенды. Да, можно удушить карб, но она тогда и ехать больше 60 не будет, и на холостых будет трястись. 13-15 — реально, зимой в пробках может и больше. Газ в пробках вообще летит литрами. У инжекторных расход поменьше — по опыту, на трассе 8-9, город — 11-12, как ездить. Кстати, не связывайтесь с карбюраторным мотором, не имея знакомого карбюраторщика или навыков самостоятельного ремонта этого узла. 3. Не имея опыта ремонта и знаний по устройству автомобиля. Мастерских, где берутся за Волги, все меньше, а цены в них… Даже сход-развал на шкворнях вам сделают далеко не везде. И стоить это будет намного дороже, чем на иномарке. Как ни жаль мне лично, но эти машины уже отходят. Да и стоимость их эксплуатации вовсе не копеечная — содержание Дэу Нексии, например, обойдется в полтора раза дешевле… Но тем не менее, свои плюсы у Волги есть, и их немало

Двигатели для ГАЗ-31105: ЗМЗ 402 и 406 инжектор, крайслер 2.4L

Рестайлинговая модель авто ГАЗ 31105 пришла на смену ГАЗ 3110 в 2004 году. В новом автомобиле произошли существенные изменения, но много чего осталось от предшественника. В частности, на новую «Волгу» с самого начала устанавливали двигатели ЗМЗ 402 и ЗМЗ 406.

Двигатель ЗМЗ 402 в разрезе

В дальнейшем линейка моторов на 31105 сменилась – с 2006 года в серию пошли модели «сто пятой» с «Крайслеровским» двигателем объемом 2,4 литра, также добавился силовой агрегат ЗМЗ 405 объемом 2,5 л.

ГАЗ-31105 Волга Фото Видео Характеристики Двигатель

В 2004 г. «Волга» прошла очередной рестайлинг, получив фары, соответствующие европейским нормам безопасности. Примерно в то же время ГАЗ после многолетних поисков нашел иностранную компанию, готовую с ним сотрудничать, — DaimlerChrysler. Благодаря этому «Волгу» оснастили современными бензиновыми двигателями Chrysler и дизелями Steyr. Они сделали машину более плавной, приемистой и тихой.

Chrysler 2.4L

Мотор «Крайсер» на «Волге» 31105 прижился очень хорошо. Надежный и неприхотливый, он с легкостью может пройти 200 тыс. км без ремонта. Разумеется, за мотором необходимо следить – вовремя менять моторное масло, следить за уровнем масла и охлаждающей жидкости в радиаторе. Но без обслуживания даже мотор ЗМЗ 402 не выдержит и сломается. Chrysler 2.4, так же как и ЗМЗ 406, имеет по четыре клапана на цилиндр, то есть является двигателем типа DOHC.

Мотор экономично расходует топливо, на трассе при скорости 90 км/ час вполне можно уложиться в 8 л на 100 км пути.

Топливная система «Крайслер» – инжектор, с электронным управлением. Диагностику инжектора так же, как и на моторе ЗМЗ 406, можно произвести по кодам ошибок при включении зажигания. Но в отличии от заволжского варианта, новый блок управления на Chrysler 2.4 стоит несоизмеримо больше.

Готовый к установке мотор Chrysler 2.4
Хорошо, что есть авторазборки, на которых можно купить деталь б/\у.

ГАЗ-31105 Волга — видео тест драйв

Новую «Волгу» назвали ГАЗ-31105, подразумевая, что это модификация ГАЗ-3110. Однако именно с появлением автомобиля ГАЗ-31105 Горьковский автозавод в действительности создал новую модель. Решение проблем с качеством и технической отсталостью вернуло «Волге» симпатии ее бывшей аудитории — провинциальных директоров предприятий, бизнесменов и отчасти чиновников. Кроме того, машина неожиданно стала пользоваться спросом в Западной Европе. Оказалось, что в развитых странах дефицит автомобилей консервативной внешности, нужных священникам, юристам и подобным специалистам. В 2007 г. «Волге» изменили интерьер, для чего привлекли немецких дизайнеров. После этого салон машины стал более стильным и эргономичным, не отличаясь от большинства иномарок того же класса. В 2008 г. ГАЗ наконец создал замену «Волге» — модель Volga Siber. Однако, поскольку она не полностью соответствовала духу «Волги», старая модель продолжала выпускаться под заказ как минимум до 2009 г.

Подробнее о изменениях автомобиля

Новая ГАЗ 31105
После обновлений автомобиля Волга ГАЗ 31105 его передний вид хорошо изменили новые головные фары от производителя Освар (находиться в городе Вязники). Теперь они представляли собой блок, которые комбинировали в себе оптически составные ближнего и дальнего света, а также указатели поворота, что находились около высокопрочного оптического рассеивателя со свободной поверхностью.

Освещение в ночное время суток стало намного лучше и теперь полотно, которое попадало под радиус действия освещения было более равномерное и интенсивное, вырос уровень активной безопасности транспорта.

С внедрением инноваций в автомобиль управление фарами с водительского места начало производиться новым переключателем под рулем, который обеспечил водителю более мягкое и плавное переключение. Также стоит отметить, что полностью была изменена конструкция и местоположение замка для зажигания. Обновлённый замок для зажигания переместился в лучшее и более доступное место для водителя — на боковую поверхность рулевой колонки. При всем этом разработчики изменили форму рулевой колонки и внешний вид руля.

Большому изменению дизайна подверглись передние сидения. В автомобиле было изменены профили и общий стиль подушек со спинками сидений. Модернизированные и новые передние сиденья не смотря на свой огромный уровень комфортности для человека, который управляет транспортом и рядом сидящего пассажира увеличили пространство в салоне над головой, рулём и подушкой на сидения (еще между рулём и спинкой сидений). С решением понижения профилей подушек в ГАЗ 31105 достаточно сильно увеличилось пространство в проеме между передней дверью. Войти и выйти из автомобиля пассажирам теперь стало гораздо проще.

Габаритные размеры автомобиля ГАЗ 31105

Длина: 4921 мм;
Ширина: 1812мм;
Высота: 1422 мм;
Колесная база: 2800 мм;
Дорожный просвет: 160 мм;
Колея (передняя и задняя): 1500 и 1444 мм.

Размеры ГАЗ 31105

Технические характеристики автомобиля ГАЗ 31105

Вместимость человек в салоне: 5 человек;
Масса автомобиля в кг (снаряжённая и полная комплектации): 1400 и 1890;
Тип коробки передач: механическая, пятиступенчатая;
Передняя подвеска колёс: независимая, бесшкворневая, имеет поперечный рычаг;
Задняя подвеска колёс: рессоры, имеет стабилизатор поперечной устойчивости;
Тип рулевого управления автомобилем: механизм управления с типом винт-шариковая гайка;
Колесные диски: 6,5Jx 15;
Шины: 195;
Размерность: 65R15;

Двигатель ЗМЗ-4062.10:

Четыре цилиндра, рядный, с распределением впрыска топлива, бензиновый, 4 такта и 16 клапанов;
Микропроцессорная схема зажигания;
Рабочий объём двигателя (в литрах): 2.3;
Уровень сжатия: 9.3;
Мощность двигателя (кВт(л.с) и обороты в минуту): 96(131) и 5200;
Максимально доступный крутящий момент ( кГс*м (Н*м) и обороты в минуту): 4000;
Стандартное топливо: A-92.

Показатели в эксплуатации водителем автомобиля ГАЗ 3105:

Максимальная скорость в кмч равна: 163-173;
Среднее время разгона с нуля до 100 кмч (в секундах): 13,5

Расходы топлива литров на 100 километров:

90 кмч = 8.8;
120 кмч = 11.0;
Расходы топлива при внутригородском типе передвижения = 13.5.

Осмотрев все характеристики можно сделать вывод, что машина идеально подойдет для семейных пар или для настоящих ценителей свободы из-за своего широкого салона и удобства благодаря своим модернизированным сидениям в автомобиле ГАЗ 31105.

ГАЗ-31105 фото тюнинга своими руками

Немного истории

«Волга» — это один из долгожителей российской автомобильной промышленности. Базовая часть – это знакомая каждому автолюбителю ГАЗ-24. Выпускалась сто пятая с 2004 по 2009 год. Автомобиль предназначен для тех, кто проживает в небольших городах в провинции, где нет слишком интенсивного движения и качественного топлива.

«Волга 31105» — модернизированная модель 3110. Сто пятую пытались снимать с производства, так как на нее не было высокого спроса. Но автолюбители со всех уголков нашей страны руководство предприятия буквально утопили в письмах с просьбами не останавливать конвейеры. И руководство решило пойти навстречу. Производство не только было возобновлено — модель продолжили модернизировать. В 2006 был добавлен американский силовой агрегат от Chrysler, и продажи выросли. «Волга 31105» («Крайслер» сделал свое дело) отлично продавалась. Эти двигатели собирали в Мексике, а затем их доставляли на заводы в Россию. Автомобили, которые оснащали этим мотором, имели отдельный индекс: 31105-501.

Но это не конец истории. В 2007 году силами инженеров и дизайнеров модель снова была модернизирована: немного изменили устройство салона.

Трансмиссия

Коробка переключения передач — пятиступенчатая «механика». На каждой передаче в ней установлены синхронизаторы. Эта трансмиссия полностью унифицирована с ранними моделями, однако кое-что новое в ней есть.

Коробка оснащена новыми механизмами переключения в виде штоков, вилок и головок. Рычаг переключения оснащен демпфером, который призван предотвратить вибрации при работе. Если говорить об эргономике, то рычаг сдвинут назад на 79 мм, вниз на 27 мм и влево на 86 мм. Со слов водителей, теперь модернизированная коробка работает более легко и понятно.

Какая она снаружи?

Российская «Волга 31105» — это традиционно седан. Отечественные седаны по-своему внешнему виду и габаритным размерам уже давно приблизились к автомобилям представительского класса. Сто пятая модель почти не уступает размерам некоторых «Мерседесов», а также значительно превосходит некоторые модели от «Вольво».

От прошлой модели новую машину можно отличить по решетке радиатора, ксеноновому свету, а также переднему бамперу. Последний полностью оригинальный, он декорирован хромированными накладками. Оптика представлена в едином блоке. Здесь есть все: и дальний свет, и ближний, и поворотники.

В 2007 машину укомплектовали новой радиаторной решеткой и круглыми фонарями сзади. Капот и багажник теперь более длинные – для многих это уже успело стать классикой.

В целом «Волга 31105» сумела сохранить присущие лишь ей простые и строгие формы. Если не знать, что перед вами отечественный автомобиль, то можно даже говорить, что эта «Волга» красивая. Но все-таки она останется такой навсегда.

Несмотря на использование в конструкции машины прогрессивных технологий, все же в ней осталось то, что отличает отечественные автомобили от импортных. Один из таких анахронизмов – это дверной замок. Он одни легко может испортить все положительные впечатления от прогрессивной внешности сто пятой.

Волга всегда была эталоном багажников большого объема, однако все место отдавалось запаске. Теперь для запаски инженеры придумали держатель. Ну не могут в нашей стране делать так, как уже давно делают во всем цивилизованном мире – отмечают отзывы автомобилистов.

Конструктивные особенности

Навесное оборудование для «Крайслера» – полностью оригинальное. Бензонасос погружного типа — это аналогичная модель на стопятых с ЗМЗ, однако он выдает большее давление. Выпускная система тоже была модернизирована. Конструкторы изменили резонатор и глушитель.

На машинах с «Крайслером» также другой насос для ГУР. Теперь он оснащен радиатором, который находится там, где у нормальных «Волг» — маслонасос. Но радиатор для ГУР — это временно.

За двигателем можно обнаружить оригинальный картер для сцепления. Диски, выжимной подшипник – отечественные от ЗМЗ. КПП имеет более длинный первичный вал и другие передаточные отношения.

Со слов владельцев

Теперь вы знакомы с новым автомобилем «Волга 31105». Отзывы могут рассказать об этом автомобиле гораздо больше, чем самые авторитетные специальные издания.

Жалуются автолюбители на плохую аэродинамику. Также есть жалобы на отечественный мотор, который не предусматривает установку кондиционера. Еще владельцы столкнулись с достаточно слабым генератором. Особенно это дает о себе знать в зимнее время года. Также существенный минус – щетки стеклоочистителя. Они не чистят так, как установленные на иномарках.

К сборке автомобиля у владельцев нет претензий. Но плохо загерметизированные стекла могут доставить определенные неудобства. Тюнинг салона достаточно громко скрипит. Для устранения нужно все снимать, а затем перебирать по-своему. Покраска на заводе производится на голый металл.

Внутри

Если говорить о комплектации и оснащении салона до рестайлинга и после него, то автомобили 2004 года выпуска очень отличаются от моделей 2007-го. Говоря об удобстве посадки, отзывы отмечают, что первые версии были неудобны для высоких людей. Водители с ростом немного выше 180 см просто упирались в потолок. Руль был практически у них на коленях. Посадка была в корне неудобной. В модели от 2007 года дизайнеры и конструкторы все в корне изменили.

В салоне сразу бросается в глаза современная округлая панель. Только вот подушки безопасности не предусмотрены даже в самой дорогой версии. В центре панели можно увидеть стильные часы с овальным циферблатом. Ниже расположена магнитола. Управлять ею можно с рулевого колеса. Там же находится пульт климатической системы.

Передние сидения полностью новые. Не нужно даже говорить, что они теперь гораздо удобнее. Подушки имеют более низкий профиль, а боковая поддержка заметно улучшилась. Говорят, что немного ухудшился обзор дороги из-за понижения уровней кресла.

Приборная панель новая. Она оснащена шкалами с серо-голубой подсветкой. Однако трудно сказать, лучше ли она получилась. На приборной панели появился тахометр. Это порадовало многих водителей. Также модель отличается новым рулевым колесом. Оно имеет встроенный пульт магнитолы, джойстик для регулировки зеркал, управление стеклоподъемниками.

«Волга» всегда считалась удобной в плане задних сидений. Здесь ничего не изменилось, в пассажирской части все так же удобно. В качестве сидений – широкий диван, практически как в машинах бизнес-класса. В подлокотниках встроен прикуриватель и пепельница. Еще некоторые заметили, что двери теперь хлопают не так громко, как в прошлых версиях.

На машинах «Волга 31105» печка лишилась своих недостатков, хотя ее никто не заменял на другую. Владельцы говорят, что проблемы есть, но незначительные.

Ездовые характеристики

На автомобилях марки «Волга 31105» двигатель ЗМЗ заводится на удивление быстро. Холостые обороты – это примерно 1000. Звук мотора ровный. Тронуться можно даже на второй передаче, однако обязательно нужна перегазовка. Многим не нравится отсутствие на таких достаточно мощных автомобилях АКПП.

«Крайслер» не вселил в машину скорости, однако добавил немного динамики. Так, отечественная «Волга» стала более резвой на разгоне. При своем объеме автомобиль честно выдает те характеристики, которые заявлены.

Однако динамика — это еще не все. Здесь можно отметить хорошую и слаженную работу КПП и силового агрегата. Все работает очень четко и правильно. Реакция двигателя на смену передач и дорожной ситуации вполне адекватна.

Подвеска отлично отрабатывает наши отечественные дороги. Машину может иногда уносить в сторону, однако это решается изменением балансировки колес.

Газ 3110 406 двигатель

Схема электрооборудования ЗМЗ 406 установленного на ГАЗ 3110

На смену силового агрегата 402-го, который выпускался для ГАЗ 3110, стали выпускать двигатель ЗМЗ 406 инжектор. Мотор имел высокие технические характеристики, а также потенциал. Поэтому, он стал оптимальным вариантом для Волги.

Технические характеристики

Прежде чем обратиться к электросхеме двигателя и всего транспортного средства Волга 3110, стоит рассмотреть основные технические характеристики движка. 406 двигатель, который устанавливался на автомобиль, имеет высокие технические характеристики и простоту конструкции.

Так, в инжекторной версии были учтены недоработки карбюраторного варианта, а также модернизированные система охлаждения, система выхлопа и другие элементы.

Итак, рассмотрим, основные технические характеристики и особенности мотора 406 для ГАЗ 3110:

Описание	Параметры
Тип	Рядный
Топливная система	На бензине
Система впрыска	Инжектор
Объем	2,3 литра (2280 см. куб)
Мощность	100-110 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	92 мм
Расход топлива	11 литров на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

Основные неисправности

ГАЗ 3110 двигатель 406 инжектор относится к автомобиля, где ремонт выполняет достаточно редко, при условии нормального обслуживания. Но, даже самый совершенный силовой агрегат подвержен износу и поломкам.

Так, к основным неисправностям, которые встречаются у ДВС 406, относятся: частые поломки системы охлаждения, связанные с плохим исполнением термостата, троение, плавают обороты и плохой пуск.

Рекомендуется, ГАЗ 3110 с двигателем ЗМЗ 406 ремонт выполнять в условиях автосервиса, поскольку не всегда можно определить поломку. Это связано с неисправностью, когда заводится и глохнет ЗМЗ 406. В этом случае, проблема может скрываться в свечах зажигания или электронном блоке управления двигателем.

Если неисправность носит механический характер, то её легко устранить самостоятельно, а вот если проблема в ЭБУ или датчиках, то придётся совершить поездку в автосервис.

Схема электрооборудования

Схема электрооборудования автомобиля и двигателя ЗМЗ 406 достаточно простая, особенно, когда имеется полная расшифровка всех обозначений. Рассмотрим, схему электросистемы, а также расшифровку основных технических обозначений:

Условные обозначения к электросхемам Волга 3110 с двигателем 406

А9 — Модуль погружного насоса (ЗМЗ- 40621)
81 — Датчик указателя давления масла
82 — Датчик сигнализатора аварийного падения давления масла
87 — Датчик указателя температуры охлаждающей жидкости
88 — Датчик сигнализатора перегрева охлаждающей жидкости
В12 — Датчик указателя уровня топлива
В20 — Датчик включения электровентилятора
В46 — Датчик спидометра
В64 — Датчик температуры воздуха во впускном трубопроводе (ЗМЗ-4062)
867 — Датчик аварийного падения уровня тормозной жидкости
868 — Датчик-распределитель зажигания (ЗМЗ-402)
В70 — Датчик температуры охлаждающей жидкости системы управления двигателем

(ЗМЗ-4062)

874 — Датчик частоты вращения и синхронизации (ЗМЗ-4062)
875 — Датчик расхода воздуха (ЗМЗ-4062)
876 — Датчик положения воздушной дроссельной заслонки (ЗМЗ-4062)
В83 — Антиобледенитель
891 — Датчик фазы (ЗМЗ-4062)
892 — Датчик детонации (ЗМЗ-4062)
893 — Датчик сигнализатора прикрытия воздушной заслонки карбюратора (ЗМЗ- 402)
В95 — Датчик давления
D4 — Блок управления ЭПХХ (ЗМЗ-402)
D7 — Блок АБС
D23 — Блок управления двигателем (ЗМЗ-4062)
D29 — Блок управления замками дверей
Е1 — Фара головного света левая
Е2 — Фара головного света правая
ЕЗ — Фара противотуманная левая
Е4 — Фара противотуманная правая
Е7 — Указатель поворота передний левый
Е8 — Указатель поворота передний правый
Е9 — Повторитель указателя поворота левый
ЕЮ — Повторитель указателя поворота правый
Е16 — Плафон
Е27 — Фонарь задний левый
Е28 — Фонарь задний правый
ЕЗО, Е72 — Фонари освещения номерного знака
Е31 — Фонарь противотуманный задний
Е35 — Фонарь подкапотный
Е59 — Прикуриватель
Е61 — Фонарь багажника
Е64 — Фонарь такси
Е66 — Фонарь медицинского знака (ГАЗ- 310231)
Е67 — Фара-искатель (ГАЗ-310231)
Е68, Е69 — Плафоны салона (ГАЗ-310231)
Е70 — Плафон двери задка (ГАЗ-310221)
Е71 — Плафон освещения вещевого ящика
Е80 — Дополнительный сигнал торможения
Е81, Е82 — Фонари задние в крышке багажника
F1- F4 — Свечи зажигания
F30 — Предохранитель 10А кондиционера
F36 — Предохранитель 25А в цепи фароочистителя
F41 — Блок предохранителей левый
F42 — Блок предохранителей правый
F43 — Блок предохранителей в моторном отсеке
G1 — Генератор
G2 — Аккумуляторная батарея
1Н.Н2 — Сигнал звуковой
Н7 — Сигнализатор аварийного падения давления масла
Н8 — Сигнализатор перегрева охлаждающей жидкости
Н16 — Сигнализатор правого поворота
Н17 — Сигнализатор левого поворота
Н19 — Сигнализатор минимального резерва топлива в баке
Н20 — Сигнализатор дальнего света фар
Н30 — Сигнализатор включения стояночного тормоза
Н54 — Сигнализатор разряда аккумуляторной батареи
Н56 — Сигнализатор аварийного падения уровня тормозной жидкости
Н62, Н63 — Лампы габаритного света передние
Н64, Н65 — Лампы головного света
Н66 — Н69 — Лампы освещения приборов
Н70, Н71 — Лампы заднего противотуманного света
Н72, Н73 — Лампы света заднего хода
Н74, Н75 — Лампы сигнала торможения
Н76, Н77 — Лампы заднего габаритного света
Н78, Н79 — Лампы задних указателей поворота
Н80 — Сигнализатор габаритного света
Н81 — Сигнализатор-дублёр
Н91 — Сигнализатор системы управления двигателем (ЗМЗ-4062)
Н92 — Сигнализатор прикрытия воздушной заслонки карбюратора (ЗМЗ-402)
Н97 — Сигнализатор обогрева сидений
Н98, Н99 — Лампы ближнего света
Н100, Н101 — Лампа дальнего света
Н102, Н103 — Лампа указателя поворота передняя
К1 — Реле стартера
КЗ — Реле стеклоочистителя
К6 — Реле режимов кондиционера
К7 — Реле звукового сигнала
К9 — Реле электробензонасоса (ЗМЗ-4062)
К12 — Прерыватель указателей поворота
К13 — Прерыватель сигнализатора стояночного тормоза
К18 — Реле дальнего света
К19 — Реле ближнего света
К20 — Реле противотуманных фар
К30 — Реле фароочистителя (ГАЗ-3102)
К36 — Реле электровентилятора
К40 — Реле фар
К42 — Реле обогрева заднего стекла
К46 — Реле системы управления двигателем

(ЗМЗ-4062)

К52 — Реле проверки сигнализаторов комбинации приборов
К54 — Реле обогрева сидений
К56 — Реле кондиционера
К57 — Реле муфты компрессора
К71 — Реле задних противотуманных фонарей
К72 — Реле системы ЭПХХ (ЗМЗ-402)
M1 — Стартер
М2 — Электродвигатель вентилятора отопителя
М3 — Электровентилятор системы охлаждения (ЗМЗ-4062)
М4 — Электродвигатель стеклоочистителя
М5 — Электронасос стеклоомывателя
М6 — Электробензонасос (ЗМЗ-4062)
М15 — Электродвигатель фароочистителя (ГАЗ-3102)
М19 — Электродвигатель антенны
М20 — Электродвигатель заднего отопителя

(ГАЗ-310231)

М24 — Зеркало заднего вида правое
М25 — Зеркало заднего вида левое
М26, М29 — Электродвигатель стеклоподъёмника
МЗЗ — Электровентилятор климатической установки
М38, М39 — Электропривод корректора фар
М40 — Электровентилятор конденсатора кондиционера
М50-М53 — Моторедуктор запора дверей
Р1 — Спидометр
Р2 — Комбинация приборов
РЗ — Тахометр
Р5 — Указатель напряжения
Р6 — Указатель температуры охлаждающей жидкости
Р7 — Указатель давления масла
Р8 — Указатель уровня топлива
R1-R4 — Помехоподавительные резисторы (ЗМЗ-402)
R12 — Резистор добавочный электродвигателя вентилятора отопителя
R13 — Резистор добавочный электродвигателя вентилятора заднего отопителя (ГАЗ-310231)
R14 — Нагревательный элемент заднего стекла
R17, R18 — Элементы обогрева сиденья
R25, R26 — Электрообогревные жиклеры стеклоомывателя
R28 — Резистор кондиционера
S1 — Выключатель зажигания
S5 — Выключатель аварийной сигнализации
S6 — Переключатель вентилятора отопителя
S9 — Переключатель указателей поворота
S12 — Переключатель стеклоочистителя
S15 — Выключатель нагревательных элементов зеркал заднего вида
S18 — Выключатель заднего противотуманного света
S19 — Выключатель противотуманных фар
S29 — Выключатель света заднего хода
S30 — Выключатель сигнала торможения
S36 — Выключатель звукового сигнала
S39 — Центральный переключатель света
S50 — Переключатель управления зеркал
S52 — Выключатель сигнализатора стояночного тормоза
S54 — Выключатель проверки сигнализаторов комбинации приборов
S61 — Переключатель обогрева заднего стекла
S63 — Переключатель антенны
S70, S71 — Выключатели плафона дверные
S72 — Выключатель системы ЭПХХ (ЗМЗ-402)
S73 — Выключатель вентилятора заднего отопителя (ГАЗ-310231)
S75 — Выключатель фары-искателя (ГАЗ-310231)
S76 — Выключатель плафонов салона (ГАЗ-310231)
S77 — Выключатель плафона вещевого ящика
S81-S84 — Выключатель стеклоподъёмников
S91, S92 — Выключатели обогрева сиденья
S109 — Выключатель обогрева жиклеров стеклоомывателя
S116 — Переключатель электрокорректора фар
S117 — Переключатель электровентилятора климатической установки
S118 — Выключатель кондиционера
S131 — Выключатель сигнализатора прикрытия воздушной заслонки карбюратора (ЗМЗ-402)
Т1,Т4 — Катушки зажигания
U2 — Магнитола
VI — Регулятор напряжения (ЗМЗ-402)
V2 — Коммутатор транзисторный (ЗМЗ-402)
XI — Штепсельная розетка (ГАЗ-310231)
Х51 — Разъём диагностики (ЗМЗ-4062)
Х52 — Соединитель
Y3 — Электромагнитный клапан ЭПХХ (ЗМЗ-402)
Y19-Y22 — Форсунки (ЗМЗ-4062)
Y23 — Регулятор холостого хода (ЗМЗ-4062)
Y27 — Муфта компрессора кондиционера

Коды ошибок

Когда стала понятна схема электрооборудования автомобиля, можно рассмотреть ошибки электронного блока управления двигателем, которые помогут точно распознать неисправность, а также своевременно устранить их.

Обозначение кодов неисправностей

1 Р0016 Временная несогласованность (фазовый сдвиг) распредвала и коленчатого вала
2 Р0031 Короткое замыкание цепи нагревателя датчика кислорода
3 Р0032 Обрыв цепи нагревателя датчика кислорода
4 Р0068 Ошибка датчика положения дроссельной заслонки (рассогласование с датчиком абсолютного давления)
5 Р2074 Ошибка датчика абсолютного давления (рассогласование с датчиком положения дроссельной заслонки)
6 Р0071 Ошибка датчика температуры окружающей среды (рассогласование с другими датчиками)
7 Р0072 Короткое замыкание цепи датчика окружающей температуры
8 Р0073 Обрыв цепи датчика окружающей температуры
9 Р0107 Короткое замыкание цепи датчика давления
10 Р0108 Обрыв цепи датчика давления
11 Р0111 Ошибка датчика температуры воздуха на впуске
12 Р0112 Короткое замыкание цепи датчика температуры воздуха на впуске
13 Р0113 Обрыв цепи датчика температуры воздуха
14 Р0116 Рабочие характеристики датчика температуры охлаждающей жидкости не в норме
15 Р0117 Короткое замыкание цепи датчика температуры охлаждающей жидкости
16 Р0118 Обрыв цепи датчика температуры охлаждающей жидкости
17 Р0122 Короткое замыкание цепи датчика положения дросселя
18 Р0123 Обрыв цепи датчика положения дросселя
19 Р0125 Недостаточная температура охлаждения для обратной связи контроля топлива
20 Р0128 Неисправность термостата
21 Р0129 Неправильное показание датчика абсолютного давления при отключении зажигания
22 Р0131 Короткое замыкание цепи датчика кислорода
23 Р0132 Обрыв цепи датчика кислорода
24 Р0133 Медленный отклик датчика кислорода на изменение состава смеси
25 Р0135 Рабочие характеристики нагревателя датчика кислорода не в норме
26 U0155 Нет сообщений по шине данных
27 Р0171 Бедная топливная смесь (отсутствует обратная связь по датчику кислорода)
28 Р0172 Богатая топливная смесь (отсутствует обратная связь по датчику кислорода)
29 Р0201 Обрыв цепи форсунки № 1
30 Р0202 Обрыв цепи форсунки № 2
31 Р0203 Обрыв цепи форсунки № 3
32 Р0204 Обрыв цепи форсунки № 4
33 Р0300 Пропуски рабочего процесса по всем цилиндрам
34 Р0301 Пропуски рабочего хода цилиндра № 1
35 Р0302 Пропуски рабочего хода цилиндра № 2
36 Р0303 Пропуски рабочего хода цилиндра № 3
37 Р0304 Пропуски рабочего хода цилиндра № 4
38 Р0315 Неправильный сигнал с датчика коленчатого вала
39 Р0325 Цепь датчика детонации
40 Р0335 Обрыв цепи датчика положения коленчатого вала
41 Р0339 Пропуски импульсов сигнала датчика положения коленчатого вала
42 Р0340 Обрыв цепи датчика положения распредвала
43 Р0344 Пропуски импульсов сигнала с датчика положения распредвала и коленчатого вала
44 Р0443 Обрыв цепи клапана продувки адсорбера
45 Р0480 Обрыв цепи реле управления вентилятором
46 Р0501 Рабочие характеристики сигнала датчика скорости автомобиля в норме
47 Р0506 Обороты холостого хода выше заданных
48 Р0507 Обороты холостого хода ниже заданных
49 Р0508 Обрыв цепи регулятора холостого хода
50 Р0509 Короткое замыкание цепи регулятора холостого
51 Р0516 Обрыв цепи датчика температуры батареи
52 Р0517 Низкий уровень сигнала датчика температуры батареи
53 Р0532 Низкий уровень сигнала датчика давления кондиционера
54 Р0533 Обрыв цепи датчика давления кондиционера
55 Р0562 Низкое напряжение батареи
56 Р0563 Высокое напряжение батареи
57 Р0600 Неисправности внутренних цепей БУ
58 Р0601 Ошибка контрольной суммы внутренней памяти
59 Р0622 Неисправность цепи обмотки возбуждения генератора
60 Р0627 Обрыв цепи реле топливного насоса
61 Р0630 VIN не запрограммирован в БУ
62 Р0632 Одометр не запрограммирован в БУ
63 Р0645 Обрыв цепи реле муфты компрессора
64 Р0685 Обрыв цепи главного реле
65 Р0688 Обрыв цепи контактов главного реле
66 Р1115 Рассогласованность датчиков температуры
67 Р1603 Внутренняя ошибка БУ передачи двухпортовой ОЗУ
68 Р1604 Внутренняя ошибка БУ записи / чтения двухпортовой ОЗУ
69 Р1607 Неправильно считает в «-»
70 Р2610 Неправильно считает в «+»
71 Р1696 Ошибка БУ запрета записи в ППЗУ
72 Р1697 Ошибка БУ незаконченного программирования
73 Р2096 Сигнал бедной смеси топлива
74 Р2097 Сигнал богатой смеси топлива
75 Р2302 Недостаточная ионизация вторичной цепи катушки зажигания № 1
76 Р2305 Недостаточная ионизация вторичной цепи катушки зажигания № 2
77 Р2503 Низкий уровень выхода системы зарядки

Вывод

Схема электрооборудования ГАЗ 3110 с двигателем 406 достаточно понятная, и разобраться в этих проблемах способный даже новичок. Так, найти и устранить проблемы в работе силового агрегата помогут не только электросхемы, но и коды расшифровки ошибок электронного блока управления двигателем.

Эксплуатация и ремонт ГАЗ-3110 «Волга»

Горьковский автомобильный завод выпускал седан ГАЗ-3110 «Волга» с 1996 по 2005 год. Производство давно прекратилось, но до сих пор на дорогах России можно встретить немало этих машин, для их владельцев вопросы эксплуатации, обслуживания и ремонта ГАЗ-3110 «Волга» остаются актуальными. При появлении неисправностей можно обратиться в мастерскую, но все сроки гарантии на авто давно закончились, любые проблемы придется устранять за свой счет. Поэтому многие владельцы предпочитают проводить техническое обслуживание и ремонт самостоятельно.

Дизайн автомобиля Волга газ 3110

Для уменьшения риска поломок важную роль играет правильная эксплуатация. Перед поездкой необходимо прогреть двигатель, а в первые минуты после начала движения нежелательно повышать скорость и переходить на высшие передачи. Масло в коробке передач и заднем мосту должно нагреться, иначе смазка будет недостаточной, износ агрегатов значительно повысится. Это особенно важно при низких температурах воздуха.

Во время поездки следует постоянно контролировать состояние авто, следить за показаниями приборов. При появлении нехарактерных звуков постарайтесь определить их причину и устранить неполадку. Не допускайте длительную работу двигателя на предельных режимах, не превышайте скоростной режим, особенно на дорогах с плохим покрытием, это приводит к быстрому износу подвески. Постарайтесь предугадывать ситуацию на дороге, двигаться плавно, без резких ускорений и торможений.

Волга ГАЗ 3110 вид сзади

Такой стиль вождения предотвращает излишние нагрузки на узлы автомобиля, а значит, увеличивает его долговечность. Не менее важно вовремя и в полном объеме проводить техническое обслуживание. В первую очередь это касается смены масла в двигателе, КПП и заднем мосту, охлаждающей и тормозной жидкостей.

При превышении сроков проведения ТО агрегаты работают на загрязненных жидкостях, срок их службы уменьшается. Не допускайте чрезмерного износа тормозных колодок, замените их при появлении признаков износа (скрипа при торможении). Полный перечень и сроки регламентных работ приведены в инструкции к автомобилю.

Вернуться к оглавлению

Ремонт

При возникновении какой-либо неисправности надо определить, что именно вышло из строя. Иногда это понятно сразу (например, спустило колесо), но зачастую источник проблемы найти непросто.

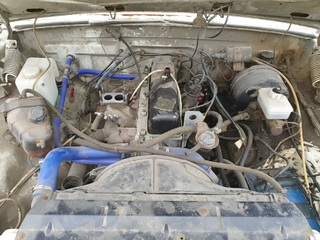

Под капотом Волги 3110

Если это не удается сделать, следует обратиться в технический центр и провести диагностику.

Далеко не любой ремонт можно сделать своими руками. Слишком сложные работы (переборку двигателя, МКПП) лучше поручить специалистам, у которых есть нужные приборы для диагностики и специальные инструменты. Но многие виды ремонта вполне по силам тем, кто разбирается в технике и имеет соответствующие навыки.

Вернуться к оглавлению

Двигатель

Очень часто проблемы связаны именно с ним. На ГАЗ-3110 «Волга» устанавливали ЗМЗ-402 (карбюраторный), позже ЗМЗ-406 (инжекторный), выпускались машины и с дизельным мотором, но в очень малых количествах, не более 150 штук в год.

Инжекторный двигатель ЗМЗ-406 для автомобиля Волга

Моторы похожи, но устройство систем питания и зажигания различно. Рассмотрим, как определить и устранить характерные неисправности. Вернуться к оглавлению

Ремонт подвески

Возможны различные неисправности других агрегатов и узлов. Ремонт трансмиссии и подвески обычно сводится к замене вышедших из строя деталей. В электрических цепях газ 3110 существуют всего две проблемы: нет контакта там, где надо, или есть там, где не надо. Шутка, конечно, но в ней есть доля правды. Ремонт заключается в зачистке контактов и замене неисправных приборов, например, лампочек.

Вернуться к оглавлению

Система зажигания

На первом месте среди неполадок стоит окисление контактов в системе. Следствием этого является разрыв сети и отказ в работе двигателя.

Для проверки системы зажигания отсоедините один из проводов высокого напряжения от свечи и поднесите его к «массе» (любому месту на блоке или кузове, зачищенному от краски) на расстояние 6–8 мм.

Руками провод держать опасно, укрепите его подручными сухими материалами (лучше деревянными). При проворачивании двигателя стартером должна проскакивать искра. Если ее нет, найдите неисправность в цепях низкого или высокого напряжения. Делать это лучше с помощью специальных приборов (вольтметра, омметра, специального стробоскопа). При их отсутствии цепь низкого напряжения можно проверить автомобильной лампочкой. Один из ее контактов соедините проводком с массой, другой — с проверяемой точкой цепи. Если лампочка загорится, напряжение есть. Не забудьте, что электрическая цепь после замка зажигания проверяется при включенном зажигании. Начните от аккумулятора и последовательно идите по цепи низкого напряжения. Если найдете точку, в которой отсутствует напряжение, зачистите концы проводов и поверхности соединения. Если это не помогло, дело в проводе или приборе, установленных перед этой точкой.

Читайте также

Шины на ГАЗ-3110

В цепи высокого напряжения очистите от грязи и вытрите насухо все провода. Убедитесь в плотном контакте их концов с гнездами катушки, распределителя (для 402 двигателя) и свечами. Если где-то происходит пробой на массу, зажигание нормально работать не будет. Иногда такую неисправность легче определить в темноте (видно искрение в месте пробоя). На ГАЗ-3310 «Волга» с двигателем 402 дополнительно выньте центральный провод из крышки распределителя и проверьте его на искру (аналогично свечному). Искры нет — неисправна катушка зажигания, ремонту она не подлежит, придется заменить. Если искра после катушки есть, а на свечах нет, снимите крышку распределителя, очистите ее от грязи, проверьте состояние центрального электрода («уголька»), бегунка и контактов.

Еще одной характерной неисправностью является плохой контакт с «массой» провода, идущего от аккумулятора. Признаками этой неполадки являются тусклый свет фар после остановки двигателя и невозможность его завести (слышен щелчок стартера, но коленчатый вал не вращается). Отсоедините провод от массы и зачистите поверхности контакта.

Вернуться к оглавлению

Система питания

При подозрении на неисправность из-за отсутствия или плохой подачи топлива убедитесь, что бензин в баке есть. Некоторые водители такую элементарную вещь замечают лишь после долгих попыток найти неисправность в иных местах. Иногда это происходит из-за отказа или плохой работы датчика уровня топлива. Если бензина достаточно, убедитесь, что он подается к карбюратору (для 402) или к форсункам (для 406 двигателя). В бензопроводах может образоваться паровая пробка (в жаркое время года), перекрывающая доступ горючего. Если это произошло, для охлаждения положите на бензопровод мокрую тряпку или просто подождите, двигатель остынет и пробка исчезнет. В холодное время может замерзнуть попавшая в топливо вода, ледяная пробка тоже не пропускает бензин. Нагревать бензопроводы открытым огнем нельзя, следует использовать горячую воду.

Читайте также

Запчасти на ГАЗ-3110

На 406 двигателе проверьте, слышно ли гудение бензонасоса при включении зажигания. Если нет, возможно, сгорел его предохранитель. Перед заменой постарайтесь найти причину, место короткого замыкания можно определить по закопченым проводам.

Бензонасос от двигателя ЗМЗ-406

Если вышел из строя сам бензонасос, его придется перебрать или заменить. Он расположен под днищем авто, в районе левого заднего колеса. На 402 двигателе бензонасос расположен в моторном отсеке. Для его проверки отсоедините шланг подвода топлива к карбюратору и опустите его конец в чистую емкость.

При включении стартера из шланга должен выливаться бензин. Если этого не происходит, возможно, повреждена диафрагма или зависли клапаны насоса. Проверьте, нет ли подтеков бензина в соединениях трубопроводов. Если в систему проникает воздух, насос качает его вместо топлива.

Вернуться к оглавлению

Другие системы двигателя

В системе охлаждения результатом неисправности является перегрев. Основные причины:

Утечка или недостаточный уровень охлаждающей жидкости. Следует проверить, нет ли следов подтекания, особенно на соединениях шлангов, долить жидкость.
Недостаточное натяжение приводных ремней вентилятора и водяного насоса. Надо натянуть.
Неисправность термостата. Требуется замена.
Неисправность водяного насоса (помпы). Требуется замена.

Характерные проблемы системы смазки:

Утечки масла. Определяются по следам подтеков, уплотнения в этих местах надо подтянуть или заменить;
Низкое давление на горячем двигателе. Если причиной является загрязнение редукционного клапана, следует промыть его детали и гнездо в корпусе масляного насоса. Возможен сильный износ вкладышей коренных подшипников коленчатого вала или деталей самого насоса. Необходима замена.

Вернуться к оглавлению

Покраска кузова

Основной проблемой для кузова является коррозия. Следует следить за состоянием лакокрасочного покрытия, при необходимости восстанавливать его. Если появились признаки коррозии, это место необходимо зачистить до металла, обезжирить уайт-спиритом или аналогом и нанести преобразователь ржавчины (указания по применению есть на этикетке). После этого поверхность покрывается грунтом и окрашивается. Более подробную информацию о различных видах ремонта можно найти в соответствующих руководствах.

Электрические схемы ГАЗ-3110 «Волга»

(кликабельно)

№ предохранителя	Ток в А	Защищаемые цепи автомобиля

1	25	Электровентилятор климатической установки
2	15	Дальний свет правой фары
3	15	Дальний свет левой фары, сигнализатор дальнего света фар
4	10	Ближний свет правой фары, электрокорректор фар
5	10	Ближний свет левой фары
6	10	Реле электровентилятора (ЗМЗ-406), реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя
7	20	Резервный
8	20	Прикуриватель, реле звуковых сигналов, звуковые сигналы
9	15	Задний противотуманный свет
10	10	Радиооборудование (магнитола, цепи электроантенны)
11	5	Блок системы управления двигателем (ЗМЗ-406)
12	15	Подкапотная лампа, плафон вещевого ящика, плафон салона
13	10	Стеклоочиститель

1	25	Передние противотуманные фары, задний противотуманный свет
2	15	Электровентилятор отопителя, реле обогрева заднего стекла, обогрев заднего стекла
3	15	Свет заднего хода, приборы, датчик спидометра
4	10	Сигналы торможения, розетка переносной лампы, дополни- тельный сигнал торможения
5	10	Аварийная сигнализация
6	10	Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
7	20	Обогрев заднего стекла, плафоны
8	20	Электроприводы наружных зеркал и блокировки дверей
9	15	Электробензонасос (ЗМЗ-406)
10	10	Блок системы управления двигателем (ЗМЗ-406) или блок ЭПХХ (ЗМЗ-402)
11	5	Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота
12	15	Обогрев сидений
13	10	Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

Цветовая маркировка плоских ножевидных предохранителей:

5А — оранжевый

10А — красный

15А — голубой

20А — желтый

25А — белый

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.

Двигатель ЗМЗ 406 установленный на автомобиле ГАЗ-31105

Так выглядит установленный на Газ 31105 двигатель ЗМЗ 406

Вернуться к оглавлению

Устройство 406 двигателя

Система питания двигателя типа 406 инжектор включают в себя:

Схема устройства двигателя змз 406 на Газ 31105

бак топлива;
насос;
фильтра;
провод топлива;
форсунки;
топливную рампу;
дроссель;
ресивер;
регулятор холостого хода;
воздушные отводы;
впуск.

На газ 31105 система питания была установлена точно такая же, как и на Волгу 3110. То есть, у нее тоже был подвесной насос для топлива. У модели газ 31105 такой насос установлен при помощи кронштейна под дном. Активизируется после получения команды от электрической схемы, которой управляет двигатель. После этого происходит подача топлива в рампу из бака, бензин проходит фильтр тонкой очистки.

На моделях 11 летней давности, установлен погружной насос для топлива. Такая система лучше улавливает пары и уменьшает токсичность. Пространство над баком топлива автомобиля связано с системой улавливания пара через фильтр, который представляет собой устройство на основе угля. Все отечественные автомобили хороши по-своему. Здесь дело вкуса.

Так выглядит головка блока двигателя ЗМЗ 406

Так, можно дополнительно установить лучшую систему обогрева салона газ 31105. Важно постоянно проверять карбюратор, а также не допускать перегрева, если установлен двигатель 406. Такой тип двигателя считается лучшим для данной модели. Не рекомендуется устанавливать двигатель Крайслер. Это связано с тем, что он требует больших затрат. А ремонт так вообще будет стоить дороже самой машины. Поэтому самый оптимальный двигатель 406.

Установленный мотор ЗМЗ 406

Читайте также

Замена и регулировка заднего моста на ГАЗ-31105

Вернуться к оглавлению

Путь от 402 к 406

Самое главное преимущество — инжектор. Расход топлива стал гораздо меньше. А в зимнее время двигатель быстрее набирал обороты. К тому же, цена стала значительно меньше.

Отличительной чертой была надежность, поэтому модель до сих пор занимает лидирующие позиции на рынке. Ремонт двигателя производится на показателях пробега 200-300 км. Однако, стоимость будет достаточно высокой. Двигатель имеет систему диагностики, которая позволяет оценивать рабочий запас. Электронные приборы способны выводить данные, сохранять их и ликвидировать устаревшие показатели. Всегда под контролем находится работа мотора. Все неисправности закодированы, а их расшифровка хранится в сервисной книжке. Те, что постоянно повторяются, удаляются самостоятельно. Чтобы узнать о данных, которые хранит мотор, необходимо приобрести специальный тестер. С его помощью можно вывести все данные на компьютер. Его подключают к колодке диагностического разъема.

Разобранный карбюратор двигателя ЗМЗ 406

Возможно, что все дело в фильтрах, которые пора менять. 406 двигатель привлекает своей доступностью в цене и распространенностью в продаже. Его можно найти совершенно без проблем по привлекательной цене. Он не требует никаких дополнительных вложений. Отзывы о нем положительные. Владельцы такого мотора отмечают, что он не капризный, надежный, прочный. Это не может не радовать тех, кто собрался приобрести его.

Читайте также

Замена дверей и их обшивки на автомобиле ГАЗ-31105

Вернуться к оглавлению

Преимущества установки двигателя 406

Готовый к установке на газ 31105 инжекторный мотор ЗМЗ 406

Двигатель способен сохранять все данные о неисправностях. Получить их можно при помощи специального тестера. Сделать это можно в сервисе. Однако, такая процедура стоит немало. При отключении аккумулятора, все данные стираются.

Ремонт ГАЗ-3110 406дв. (Часть II) — ГАЗ 31, 2.3 л., 1999 года на DRIVE2

Делаем своими руками)В продолжение ремонта (части первой): www.drive2.ru/cars/gaz/31…/288230376152726838/#post

Здравствуйте драйвовчане!

Спустя 15 дней я наконец-то доремонтировал свой автомобиль.Готовые фото после ремонта и наведения в подкапотном красоты.

Вот она, чистота)_______________________________________________

Были проделаны следующие работы:

1.Заменена дроссельная заслонка с датчиком.2.Заменён тросик газа3.Замена форсунок 4шт. BOSH 107 вместо сименс4.Замена шлангов РХХ5.Замена ВСЕХ резиновых шлангов системы охлаждения на LUZAR со снежинкой)6.Замена ВСЕХ шлангов 16мм диаметра на 20мм!7.Наконец-то поставил бачок охл.жидкости от 31105 вместе с креплением для него.8.Заменил радиатор печки вместо медного(старого) на алюминиевый со штуцерами под 20мм диаметром.9.Заменил железную трубку 16мм на 20мм от газели, которая идёт от помпы под коллектором за двигатель)10.Запаяли медный радиатор охлаждения охлаждающей жидкости, тёк со всех щелей.11.Заменил все температурные датчики.12.Заменил термостат на 84С.13.Покрасил трубку и бачок воздушного фильтра в цвет автомобиля.14.Зашумил чуток подкапотку.15.Проложил провода в пластмассовую чёрную гофру.16.Промыл систему охлаждения двигателя 7 минуткой.17.Заменил полностью тосол на аляска 40м = 10 литров.18.Поменял выходной штуцер от блока двигателя на 20мм от 409дв.19.Модернизировали корпус термостата, встатвив бронзовую втулку с внутренним диаметром 15мм. Как на новых корпусах термостата.20.Заменил 2 масляных датчика.21.Поставил ЭКРАН на коллектор!22. Наклеил цифры на крышку клапанную (2.3), что означает обьём двигателя)

23.О да! Чуть не забыл! Установил подогрев двигателя 220вт) Справа от коллектора внизу)

В ИТОГЕ:Имеем отличное отопление и отличную рабочую температуру двигателя, прежнюю тягу и устойчивые обороты) Ура! Я снова на колёсах! Е!

Спасибо за внимание! Ставим лайк, если вам понравилось! Не проходите мимо, я старался)

И ЗАЧЕМ ТЕБЕ ВСЁ ЭТО?!

Система питания двигателя ЗМЗ-4062 автомобиля ГАЗ-3110

В системе питания двигателя с впрыском топлива давление составляет 30 МПа (3 кгс/см2). Поэтому запрещается ослаблять соединения топливопроводов во время работы двигателя или сразу после его остановки

Для проведения работ по ремонту системы питания на только что остановленном двигателе необходимо предварительно снизить давление в системе питания

Через 2—3 ч после остановки двигателя давление в системе падает практически до нуля.

Принципиальной особенностью системы питания двигателя ЗМЗ—4062 является отсутствие в ней карбюратора, совмещающего функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя.

В системе распределенного впрыска, установленной на данном двигателе, эти функции разделены — форсунки осуществляют дозированный впрыск топлива во впускную трубу, а подача необходимого в каждый момент работы двигателя воздуха осуществляется системой, состоящей из дросселя и регулятора холостого хода. Управление системой впрыска топлива и системой зажигания осуществляется электронным блоком управления двигателем, непрерывно контролирующим с помощью соответствующих датчиков величину нагрузки двигателя, скорость движения автомобиля, тепловое состояние двигателя и окружающей среды, оптимальность процесса сгорания в цилиндрах двигателя.

Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Схема системы впрыска топлива показана на рисунке.

Топливный бак 10 сварной штампованный, закреплен двумя стальными хомутами через прокладки под полом багажного отделения. В верхней части топливного бака установлен топливозаборник и датчик уровня топлива.

Рядом с топливным баком под полом кузова находится электрический топливный насос, соединенный топливопроводом с топливным баком.

Для уменьшения вибрации кронштейн насоса крепится к полу через резиновые подушки.

Из насоса топливо подается в топливный фильтр, установленный в моторном отсеке, и оттуда поступает в топливопровод двигателя, закрепленный на впускной трубе двигателя.

Из топливопровода двигателя топливо впрыскивается форсунками во впускную трубу.

Излишки топлива через редукционный клапан, установленный на заднем конце топливопровода двигателя, сливаются в топливный бак. Кроме показанной на схеме системы питания элементов, в нее входят воздушный фильтр, установленный в моторном отсеке, соединенный резиновым шлангом с датчиком массового расхода воздуха, который в свою очередь соединен с дросселем, установленным на воздушном ресивере, а также регулятор холостого хода, установленный тоже на воздушном ресивере.

Форсунка представляет собой электромеханический клапан, в котором игла запорного клапана прижата к седлу пружиной.

При подаче электрического импульса от блока управления на обмотку электромагнита игла поднимается и открывает отверстие распылителя, через которое топливо подается во впускную трубу двигателя.

Количество топлива, впрыскиваемое форсункой, зависит от длительности электрического импульса. Редукционный клапан представляет собой емкость, разделенную диафрагмой, на которой закреплен клапан, закрывающий под действием пружины отверстие слива топлива.

Редукционный клапан поддерживает постоянное давление в системе питания около 0,3 МПа.

Верхняя часть редукционного клапана соединена с ресивером вакуумным шлангом. При перепаде давления в ресивере не выше 0,3 МПа клапан закрыт и давление в системе питания поднимается.

Когда давление топлива достигает величины более 0,3 МПа, мембрана прогибается, открывая отверстие, и излишки топлива сливаются в топливный бак.

Как только давление топлива опускается до 0,3 МПа, мембрана возвращается в исходное положение и перекрывает отверстие слива топлива. Датчик массового расхода воздуха служит для определения количества воздуха, поступающего в цилиндры двигателя.

Сигналы с датчика поступают в блок управления двигателем и являются одним из параметров, определяющих длительность впрыска топлива форсунками — количество топлива зависит от количества воздуха в каждый определенный момент.

Основным элементом датчика является платиновая нить, разогреваемая во время работы до 150 °С.

При прохождении через корпус датчика всасываемого двигателем воздуха нить охлаждается, а электронная схема датчика постоянно стремится поддерживать температуру нити 150 °С.

Электрическая мощность, затрачиваемая на поддержание температуры нити, является параметром, по которому блок управления двигателем определяет длительность электрического импульса, подаваемого на форсунки.

Степень охлаждения платиновой нити зависит не только от количества, но и от температуры проходящего воздуха, определяемой термокомпенсационным резистором, соответственно корректирующим сигнал, подаваемый датчиком в блок управления. Для обеспечения возможности регулировки количества окиси углерода в отработавших газах на режиме холостого хода в электронном модуле имеется переменный резистор, винтом которого можно вручную изменить величину сигнала, подаваемого датчиком в электронный блок управления, изменив тем самым длительность импульса, подаваемого на форсунки, а следовательно, и количество впрыскиваемого топлива. Для очистки платиновой нити от загрязнений электронный модуль периодически подает на нее повышенное напряжение, вызывающее нагрев до 1000 °С. При этом все отложения сгорают. При выходе из строя датчика блок управления двигателем включает резервную программу, обеспечивающую работу двигателя с несколько другими, но приемлемыми мощностными и расходными характеристиками. При этом в комбинации приборов загорается контрольная лампа.

Регулятор холостого хода служит для поддержания неизменными заданной частоты вращения холостого хода двигателя при его запуске, прогреве и изменении нагрузки, вызванных включением вспомогательного оборудования.

Регулятор представляет собой золотниковый клапан с электромагнитным управлением и служит для подачи дополнительного воздуха во впускную трубу, минуя дроссельную заслонку.

При выходе из строя регулятора холостого хода или отсутствии контакта в штекерной колодке нарушается стабильность частоты вращения холостого хода (обороты «плавают»). При этом загорается контрольная лампа в комбинации приборов.

Если частота вращения холостого хода нестабильна, а контрольная лампа не загорелась, необходимо проверить герметичность присоединения соединительных шлангов. Датчик положения дроссельной заслонки, представляющий собой сдвоенный переменный полупроводниковый резистор, установлен на дросселе на одной оси с дроссельной заслонкой.

По сигналу датчика блок управления двигателем определяет положение дроссельной заслонки с целью расчета длительности электрического импульса, подаваемого на форсунки, и оптимального угла опережения зажигания.

Определяющим сигналом является величина падения напряжения на переменном резисторе датчика, которая изменяется в зависимости от положения дроссельной заслонки (полностью закрыта, частично открыта, полностью открыта).

При выходе из строя датчика блок управления двигателем работает по заложенной в ((память)) резервной программе, используя данные других датчиков. При этом в комбинации приборов загорается контрольная лампа. Датчик частоты вращения и синхронизации расположен в передней части двигателя с правой стороны.

По сигналу датчика блок управления двигателем определяет угловое положение коленчатого вала и частоту его вращения.

По частоте сигналов, формируемых датчиком при вращении диска синхронизации, закрепленного на шкиве коленчатого вала, блок управления определяет число оборотов коленвала двигателя, синхронизируя подачу топлива форсунками и момент зажигания с рабочим процессом двигателя.

При выходе из строя датчика положения коленчатого вала двигатель не заведется, так как блок управления, не получив сигнала с датчика, не включит системы впрыска и зажигания. Датчик детонации расположен в верхней части блока цилиндров двигателя с правой стороны и закреплен гайкой с пружинной шайбой.

Он служит для определения момента возникновения детонации при работе двигателя на бензине с меньшим, чем требуется, октановым числом при перегреве двигателя, неправильном выборе водителем режима движения автомобиля.

В основу работы датчика детонации положен принцип пьезоэффекта. При механическом воздействии на пьезоэлемент, изготовленный из металлокерамики, в нем возникает электрический ток.

Механическое воздействие осуществляется инерционной шайбой, которая воспринимает ударную волну, возникающую в камере сгорания и цилиндре двигателя при детонационном сгорании топливной смеси. При этом в датчике возникает импульс напряжения, который он передает в блок управления со штекера.

По этому сигналу блок управления корректирует угол опережения зажигания до прекращения детонации. Выход из строя датчика или наличие неисправности в его электрической цепи приведет к отсутствию оптимального изменения угла опережения зажигания при наличии детонации. При этом в комбинации приборов загорится контрольная лампа. Датчик фазы расположен в задней части головки блока цилиндров с левой стороны. Принцип работы датчика основан на эффекте Холла.

При прохождении мимо торца сердечника датчика металлической пластины, закрепленной на распределительном валу, формируется импульс, позволяющий блоку управления определить момент нахождения поршня 1-го цилиндра в верхней мертвой точке при такте сжатия и подать сигнал впрыска на форсунку именно этого цилиндра. Дальнейшая подача импульсов осуществляется блоком управления в соответствии с заложенным в его программу порядком работы цилиндров.

При выходе из строя датчика фазы блок управления переключается в резервный режим с подачей топлива одновременно во все цилиндры. При этом сохраняется работоспособность двигателя, но существенно повышается расход топлива.

О неисправности датчика сигнализирует контрольная лампа в комбинации приборов. Воздушный фильтр с сухим сменным фильтрующим элементом, изготовленным из гофрированного фильтрующего картона, расположен в правой передней части моторного отсека.

Фильтрующий элемент закреплен на крышке фильтра гайкой-барашком, а крышка закреплена на корпусе тремя пружинными зажимами. Электрический топливный насос роторного типа с приводом от электродвигателя постоянного тока расположен непосредственно в корпусе насоса и работает в топливе. В связи с этим какие-либо уплотнения подвижных деталей в насосе отсутствуют, а смазка трущихся поверхностей осуществляется протекающим топливом. Обратный клапан, установленный в насосе, предотвращает стекание топлива из топливопровода высокого давления в бак после выключения зажигания.

Электрический топливный насос — неразборной конструкции и при выходе из строя подлежит замене. Топливный фильтр установлен в моторном отсеке над вакуумным усилителем тормоза. Замена штатного фильтра каким-либо другим, например унифицированным, в пластмассовом корпусе, категорически запрещена из-за высокого давления топлива в системе. Система вентиляции картера двигателя закрытого типа принудительная, действующая за счет разрежения во впускном трубопроводе. При работе двигателя на холостом ходу и с малыми нагрузками, когда дроссельная заслонка прикрыта, картерные газы засасываются через шланг малой ветви системы непосредственно во впускной трубопровод двигателя и затем в цилиндры.

На остальных режимах отсос картерных газов осуществляется через шланг основной ветви системы в дроссель и оттуда во впускной трубопровод.

При эксплуатации необходимо следить за герметичностью присоединения и чистотой трубопроводов, так как при неработающей системе вентиляции картера происходит быстрое окисление и старение масла в двигателе.

Засорение трубопроводов системы приводит к течи масла через сальники и уплотнения двигателя из-за чрезмерного повышения давления картерных газов.

Тест драйв GAZ Волга 31105

несмотря на очередной рестайлинг

В начале лета начнутся продажи обновленного ГАЗ-31105. Техническую начинку рестайлинг не затронул, внешний вид “Волги” изменился мало, а вот интерьер стал совершенно другим.

ДИЗАЙН салона создан в немецких ателье EDAG и “Hormann Rawema”. Бог весть почему газовцы не воспользовались собственными наработками (ведь, например, ГАЗ3111 внутри выглядел весьма недурно). На эту тему представители автозавода предпочитают не распространяться.

Новый салон на звание шедевра явно не претендует, но смотрится неплохо. Теперь интерьер ГАЗ-31105 стал двухцветным: верхняя часть передней панели темная, низ светлый. Таким приемом пользуются многие автопроизводители, чтобы визуально сделать салон просторнее.

Наконец-то на серийном отечественном автомобиле появилась рулевая колонка, регулируемая в двух направлениях – по углу наклона и по вылету. Изменилась и сама “баранка”: обод стал толще и приятнее на ощупь. Кнопки стеклоподъемников, которые на прежних “Волгах” размещались на центральном туннеле, в районе стояночного тормоза, теперь расположены на дверях, как у большинства современных автомобилей, – пользоваться ими стало удобнее. Блок управления светом тоже перекочевал в более привычное место – слева от руля, как на германских машинах.

А вот сиденья остались по-прежнему чересчур мягкими, аморфными – в них буквально утопаешь. И сидеть не слишком удобно, и с комфортом устроиться за рулем непросто. Тем более что поднять или опустить спинку проблематично: конструкторы по каким-то лишь им ведомым причинам максимально затруднили доступ к “барашкам” регулировки, расположив их на внутренней стороне кресел. Этим, кстати, грешили и предыдущие версии “Волги”. Какой-нибудь тощий аскет, возможно, без труда просунет руку в узкую щель между сиденьем и центральным подлокотником, но для человека нормальной комплекции добраться до рукояток наклона спинки – сложная задача.

Качество сборки интерьера в новой “Волге” вполне добротное: зазоры между панелями небольшие и ровные, на ходу ничего не гремит… Чего, увы, не скажешь о качестве самих материалов. Если верхняя часть передней панели отделана довольно мягким пластиком, то внизу – жестким и гулким. А салон машины (особенно постоявшей пару часов на солнцепеке) источает настолько резкий фенольный запах, что с непривычки глаза слезятся и голова кружится. Прежде чем отправляться в путь, пришлось проветрить салон. Ехать в этой “газовой камере” решительно не хотелось…

Заметно обновился только салон. Внешние изменения “Волги” незначительны, а техническая часть осталась прежней.

Последний из могикан

СНАРУЖИ “Волга” 2007 модельного года не очень изменилась: спереди ее можно отличить по решетке радиатора с крупными горизонтальными прорезями вместо вертикальных, а сзади – по слегка иной форме фонарей.

Техническая часть осталась прежней: двигатели (американский “Chrysler” и российский ЗМЗ-40621), трансмиссия и ходовая перекочевали с дорестайлинговой “Волги” без изменений. Поэтому каких-то новых ездовых ощущений от модернизированной ГАЗ-31105 ждать не приходится. На небольших скоростях машина уверенно стоит на прямой, но стоит прибавить газу, как “Волга” начинает шарахаться в сторону при проезде любой неровности, требуя постоянных подруливаний. А в виражах она так сильно кренится, что сидевший рядом со мной коллега всякий раз хватался за ручку на потолке и даже, мне показалось, зажмуривался. При этом любой маневр сопровождается досадным звуковым сопровождением: при повороте руля гидроусилитель, как и до модернизации, пыхтит и стонет, словно привидение в плохом фильме ужасов.

Какой бы двигатель ни стоял под капотом – “Chrysler” или российский, – различия в динамике малозаметны. Правда, наш “406-й” лучше разгоняет автомобиль с низких оборотов. “Волга” с американским двигателем в таких режимах начинает биться в конвульсиях и может заглохнуть.

Судя по всему, нынешняя модернизация – последняя в долгой истории “Волги”. Возможности для улучшения автомобиля практически исчерпаны. Единственным неприступным бастионом осталась архаичная задняя подвеска. Хотя экспериментальную машину с пружинами вместо рессор демонстрировали еще несколько лет назад, в серию такая “Волга” не пошла. И вряд ли пойдет. Для этого необходимы дополнительные средства, а сейчас все силы автозавода брошены на запуск в следующем году производства совершенно нового для ГАЗа лицензионного автомобиля.

Рулевая колонка на отечественном автомобиле наконец-то регулируется не только по углу наклона, но и по вылету.

Краткая техническая характеристика ГАЗ-31105
	с двиг. “Chrysler 2.4 L”	с двиг. ЗМЗ-40621
Габаритные размеры	492,1х181,2х1.422 см
Снаряженная масса	1.400 кг
Двигатель	4-цил., 2,4 л	4-цил., 2,3 л
Мощность	137 л.с. при 5.200 об/мин	130 л.с. при 5.200 об/мин
Крутящий момент	210 Нм при 4.000 об/мин	182 Нм при 4.400 об/мин
Коробка передач	5-ступ., механическая
Тип привода	задний
Максимальная скорость	178 км/ч	173 км/ч
Разгон 0-100 км/ч	12,8 с	13,5 с
Средний расход топлива	10,6 л/100 км 1	1,1 л/100 км
Запас топлива	55 л

Автор: Кирилл САЗОНОВ
Издание: Клаксон №11 2007 год
Фото: фото автора

DVS 406 Технические характеристики. Моторы с разными символами

Автомобили Газель комплектуются двигателями УМП и ЗМЗ, однако в последнее время наибольшее предпочтение отдается силовым агрегатам серии ЗМЗ-406. Одним из самых современных двигателей этой линейки является ЗМЗ-40630А — о его конструкции, характеристиках, особенностях и обслуживании рассказывается в статье.

Общий вид на двигатель ЗМЗ-40630А

Линейка двигателей ЗМЗ-406 производится Волжским моторным заводом с 1997 года, за это время силовой агрегат получил широкое распространение (изготовлено более полутора тысяч штук), известность и популярность среди автолюбителей.Фактические модификации двигателя оставили первоначальный 406-й мотор, они обладают отличными характеристиками, высокой надежностью и качеством, благодаря чему и завоевали основную долю рынка.

ЗМЗ-40630А — одна из последних модификаций двигателя с улучшенными характеристиками. Это карбюраторный четырехцилиндровый рядный двигатель рабочим объемом 2,3 литра мощностью 98 л.с., рассчитанный на использование бензина марки А-92 (АИ-93). Газораспределительный механизм мотора — двухступенчатый 16-ти клапанный, оба вала размещены в верхней части GBC.Мотор оснащен современной микропроцессорной системой зажигания. Силовой агрегат комплектуется карбюратором К-151Д, замененным на ранний «Салекс».

Двигатель

406 выпускается с 1996 года. Он успел зарекомендовать себя как простой и достаточно надежный силовой агрегат. По надежности этот мотор не уступает, а в некоторых случаях и превосходит 402. Этот двигатель — настоящая гордость завода.

История создания

Первые опытные образцы агрегата появились в 1982-84 годах.Это была плановая разработка НИИТ «Автопром». Советские инженеры при постройке 406-го взяли за основу спортивный «Сааб 900». Чуть позже иностранные рабочие немного переделали «Сааб», но сходство есть.

В 1990 году двигатель 406 был полностью построен. Наконец он обрел свою окончательную форму. В 1992 году на ЗМЗ открыли специальный цех, где производили двигатели новой серии.

Первые опытные образцы моторов этого семейства были установлены на малом патрульном катере.Тогда 406-й всерьез заинтересовался газовиками. В марте 1996 года с этих агрегатов начали Волга и Газель и Газель.

Конструкция

Итак, двигатель 406 — это 16-клапанный четырехцилиндровый рядный бензиновый двигатель. Он был оснащен электронной системой управления впрыском. Как уже говорилось выше, они устанавливались на автомобили Газ 3110 и 3302.

Этот двигатель имеет конструктивные особенности. Он расположен в верхней части распределительных валов CFC. Каждый цилиндр имел по 4 клапана. Инженеры значительно увеличили степень сжатия.Сейчас было 9.3. Этого удалось добиться благодаря замене камеры сгорания на свечи зажигания, расположенной по центру, а также применению новой системы впрыска. В новом двигателе заменена обычная карбюраторная система питания.

Итак, удалось значительно увеличить мощность и крутящий момент этого агрегата. При этом снизился расход топлива и снизилась токсичность выхлопных газов. Однако среди автомобилистов и в статьях, которые публиковались в авторитетных автомобильных журналах, ходили слухи и проскальзывала информация о том, что мощность автомобиля Волга 406 (на нем был установлен двигатель ЗМЗ) была искусственно завышена.

Особенности конструкции

Для того, чтобы работа этого силового агрегата после увеличения мощности была более надежной, инженеры применили следующие конструктивные особенности. Посмотрим на них.

Блок цилиндров

Изготовлен методом литья из чугуна, а не из алюминия, как в прошлых вариантах. Двигатель двигателя 406 не имел вставных гильз, отличался более высокими показателями жесткости, стабильными зазорами. Ход поршней инженеры сознательно уменьшили до 86 мм.Также уменьшилась масса поршня и пальцев. Для их изготовления применены более современные и технологичные материалы. Также из качественных материалов изготовлен коленвал, шатуны и другие детали.

Распределительный вал привода

Представляет собой отказ цепного привода, снабженного автоматическими гидравлическими пальцами. В клапанном механизме конструкторы применили гидротели. Теперь нет необходимости в постоянной корректировке зазоров.

Однако гидравлика, а также тот факт, что двигатель 406 теперь форсированный, требует использования более качественного масла.Поэтому двигатель теперь оснащен улучшенным масляным фильтром с дополнительными чистящими элементами.

Система управления

Интегрированное управление агрегатом имеет функции управления зажиганием, а также позволяет гораздо точнее дозировать подачу топлива и регулировать угол зажигания. Теперь при разных режимах работы можно получить оптимальные показатели по мощности, эффективности и токсичности.

Двигатель 406: Характеристики

Итак, как уже было сказано, это бензиновый 4-х тактный рядный мотор.Диаметр цилиндра 90 мм. Баллоны имеют объем 2,3 литра. Степень сжатия двигателя 9,3. Цилиндры работают в порядке 1-3-4-2. Коленчатый вал вращается с правой стороны. Мощность, на которую способен этот мотор, составляет 110 л. из. Двигатель работает на 92-м бензине. Система питания осуществляется за счет впрыска в трубу.

Система смазки в данном агрегате комбинированная. Маслом принудительно обрызгивают фрикционные детали под давлением. Охлаждение мотора — жидкостное, принудительное.

Карбюратор или инжектор?

Многие водители сталкиваются с выбором между двумя вариантами. Это связано с тем, что старые конструкции широко используются в новых инжекторных двигателях. 406-й и 405-й агрегаты ставили на тяжелые автомобили. Им комплектуются «Волга», УАЗ, Газель. Этим машинам нужна мощность, и этот мотор может ее дать.

Недостатки карбюратора

Если сравнить двигатель 406 (карбюратор) и его инжекторный родственник, то первый заметно потеряет в мощности и характеристиках.Все дело в карбюраторной системе. В этом случае топливо попадает в цилиндры не принудительно, а по мере увеличения оборотов. Именно поэтому у таких агрегатов меньшие характеристики мощности и разгона, нежели у их инжекторных собратьев. На таком ДВС мощность протекает по принудительной схеме. При этом доза укола максимально точная. Рассчитывается электроникой. И здесь топливо будет попадать прямо в цилиндры. Если по максимуму резко открыть дроссельную заслонку, то смесь будет не такой, как это было бы с карбюратором.Это позволяет говорить о лучших динамических качествах.

Кроме того, двигатель 406 (карбюраторный), по мнению водителей и владельцев, экономичный. В этом случае очень сложно отрегулировать точную дозировку топлива. Многие всерьез уверены, что это практически невозможно. В разных режимах в агрегат будет подаваться разная смесь топлива и воздуха. Это приведет к снижению мощности и увеличению потребления.

Однако, несмотря на все отрицательные качества, у этого двигателя есть свои преимущества.В этом надежность карбюратора. Максимум, что с ним может случиться — засорение. Так что разобрать и почистить куртку не составит труда, где бы машина ни находилась.

Достоинства инжектора

Как понять, 406 Инжекторный двигатель намного превосходит своего карбюраторного собрата по мощности и экономичности. Однако главное преимущество такой установки — в надежности.

Эти двигатели не требуют регулировки. Они не часто отказываются работать.Самолетов как класса нет, поэтому в системе ничего скучать не будет. Топливо будет поступать прямо в цилиндры. К тому же это очень экономично.

Но и здесь не все так хорошо и радужно. У инжектора есть свои подводные камни. Если в пути машина выйдет из строя, то водителю вряд ли удастся исправить это самостоятельно. О нем написано множество отзывов.

Работа таких моторов полностью контролируется электроникой. Поэтому в случае выхода из строя хотя бы одного из датчиков это однозначно скажется на характеристиках работы мотора.Конечно, если у вас есть возможность налаживать элементы импортного производства и проводить регулярно, то двигатель 406 (инжектор) только порадует вашего владельца.

Основные проблемы и обслуживание

Двигатель вполне ремонтопригоден, как и вся продукция Волжского завода. Коленчатый вал может быть шлифовальным, блок цилиндров можно венчать. Чугунная головка уже не так чувствительна к некачественному антифризу.

Как и многие современные силовые агрегаты, этому мотору требуется только качественное масло.Сделано так, что сам агрегат стал сильно надменным. Многие водители часто жалуются на повышенный расход масла на таких двигателях.

Ремонт двигателя 406 — это затратное и очень серьезное дело. Многие автомобилисты предпочитают отдавать его специалистам. Однако все работы по ремонту данного агрегата подробно расписаны в самых разных статьях и книгах.

Заключение

Хотя 406-е моторы больше не производятся, но еще очень долго будут эксплуатироваться.Ведь именно этот двигатель серийно устанавливали на такие автомобили, как Волга и Газель. Поэтому его актуальность не угаснет как минимум в ближайшие 10 лет.

Модификации: ЗМЗ 4061.10 / 4062.10 / 4063.10 Бензиновый, 4-х цилиндровый, рядный, инжекторный двигатель ЗМЗ-406 и его модификации, серийно выпускаемый на промышленном производстве ОАО «ЗМЗ» с 1996 года. В том числе основные детали к нему (блок цилиндров, ГБЦ). .

Это современный быстроходный двигатель, широко применяемый на отечественных автомобилях.Мощный, обеспечивает высокие разгонно-скоростные характеристики. Имеет чугунный блок цилиндров, 4-х клапанную систему газораспределения по цилиндру, диафрагменную муфту. Двигатель требует профессионального обслуживания из-за сложной системы подачи топлива и электронной системы управления. Предназначен для установки на легковые автомобили среднего класса.

Характеристики двигателя ЗМЗ-406

От

Производство	ЗМЗ
Марка двигателя	ЗМЗ-406
Годы выпуска	1997-2008 гг.
Материал блока цилиндров	чугун
Система подачи	инжектор / карбюратор
Тип	в строке
Количество цилиндров	4
Клапаны на цилиндре	4
Ход поршня, мм	86
Диаметр цилиндра, мм	92
Степень сжатия	9.3 8 *
Объем двигателя, куб. Мм	2286
Мощность двигателя, л.с. / Об. Мин.	100/4500 * 110/4500 ** 145/5200
Крутящий момент, Нм / об.мин	177/3500 * 186/3500 ** 201/4000
Топливо	92 76 *
Экологические нормы	Евро 3.
Масса двигателя, кг	185 * 185 ** 187
Расход топлива, л / 100 км — город — Rouss — смешанный.	13,5 — —
Расход масла, гр. / 1000 км	до 100.
Моторное масло	5W-30 5W-40 10W-30. 10W-40 15W-40. 20W-40.
Сколько моторного масла	6
При замене залить, л	5,4
Замена масла проведена, км	7000
Температура эксплуатации двигателя, град.	~ 90
Ресурс двигателя, тыс. Км — По заводским — по практике	150 200+
Тюнинг — Потенциал — без потери ресурса	600+ до 200.
Двигатель был установлен	ГАЗ 3102 ГАЗ 31029 ГАЗ 3110 ГАЗ 31105 Газель Газель

* — для двигателя ЗМЗ 4061.10 ** — для двигателя ЗМЗ 4063.10

Неисправности и ремонт

Двигатель ЗМЗ-406 является преемником классического ЗМЗ-402, совершенно нового мотора (правда, с буханкой на Saab B-234), в новом чугунном блоке, с верхним расположением распредвалы, последний теперь двух и соответственно мотор 16 клапанный. На 406-м появились гидрокоматеры и постоянной регулировкой клапанов это не грозит. В приводе ГДМ используется цепь, требующая замены 100000 км, по факту ходит более 200 тысяч., А иногда и не доходит до 100, поэтому необходимо контролировать состояние цепи, штифта и гидросистемы, натяжители, как правило, очень низкого качества. Несмотря на то, что мотор простой, без изменения фаз газораспределения и других современных технологий, для газа это большой прогресс по отношению к 402-му двигателю. 1. Гидравлические цепи цепи привода ГРМ. Имеет тюремное свойство, из-за отсутствия колебаний возникает шум цепочки, за которым следует разрушение обуви, скачок цепи, возможно даже ее разрушение.В этом случае у ЗМЗ-406 есть преимущество, он не давит на клапан. 2. Перегрев ЗМЗ-406. В проблеме неотделения обычно виноват термостат и порезанный радиатор, проверяйте количество охлаждающей жидкости, все ли в порядке, потом ищите воздушные пробки в системе охлаждения. 3. Большой расход масла. Обычно это происходит с кольцами циркуляции масла и сальниками клапанов. Вторая причина — это лабиринтный масляный отражатель с резиновыми трубками для масла, если между крышкой и лабиринтной пластиной есть щель, то масло идет.Крышка снята, герметика нет и проблем нет. 4. Аварии грузовика, неровный ХХ, все это умирают катушки зажигания. На ЗМЗ-406 это несложно, поменять и моторчик полетит. 5. Стук в двигателе. Обычно в 406-м гидрокомпенсаторы стучат и на замену просят, едут, примерно 50 000 км. Если это не так, то вскрытие покажет варианты массы, от поршневых пальцев до поршней, вкладышей шатунов и т. Д. 6. Двигатель Троит. См. Свечи, Катушки, Измерение компрессии. 7. ЗМЗ 406 киосков. Дело, чаще всего, в проводе, датчике коленвала или RXX, проверяйте. К тому же постоянно глючат датчики, некачественная электроника, проблемы с бензонасосом и в целом характерная для российских моторов некачественная сборка не обошла стороной 406 двигатель. Несмотря на это, ЗМЗ 406 — это гигантский шаг вперед, по сравнению с ЗМЗ-402, конструкция середины 50-х, двигатель стал более современным, ресурс никуда не денется и все равно при адекватном обслуживании, своевременной замене масла и спокойная манера вождения, может превысить 300 тыс. км. В 2000 году на базе ЗМЗ-406 и 2 разработан двигатель ЗМЗ-405.7 литровый ЗМЗ-409 появился позже, о нем отдельная статья.

Модификации

1. ЗМЗ 4061.10 — двигатель карбюраторный, сж 8 под 76-й бензин. Используется на газелях. 2. ЗМЗ 4062.10 — Электродвигатель форсунки. Основная модификация используется на Волгах и Газелях. 3. ЗМЗ 4063.10 — Двигатель карбюраторный, СЖ 9.3 под 92 бензин. Используется на газелях.

Тюнинг ЗМЗ-406

Первый вариант увеличения мощности двигателя, по традиции атмосферный, а потому будем ставить валы.Начнем с забора, ставим ограждение холодного воздуха, ресивер большего объема, головку блока цилиндров видели, дорабатываем камеры сгорания, увеличиваем диаметр каналов, шлифуем, ставим соответствующие облегченные Т-образные , клапаны, пружины 21083 (для злых вариантов от BMW), валы (например ОКБ двигателя 38/38). Крутить штатный тракторный поршень нет смысла, поэтому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансировку. Вытяжка на трубе 63 мм, прямая и все настраивается онлайн.Мощность составит примерно 200 л.с., а моторный характер получит ярко выраженный спортивный оттенок.

ЗМЗ-406 турбо

Если 200 л.с. Для вас, детского веселья и хочется настоящего огня, то платите этот путь. Чтобы мотор нормально переносил высокое давление, мы ставим усиленную кованую поршневую группу на низкий SJ ~ 8, в остальном комплектация аналогична атмосферному варианту. Турбина Гаррет 28, коллектор под нее, Патрубки, интеркулер, форсунки 630с, выхлоп 76мм, ДДА + ДТВ, тюнинг январь.На выходе у нас примерно 300-350 л.с. Можно форсунки поменять на более производительные (с 800сс), поставить Гаррет 35 и дуть до тех пор, пока мотор не развалится, так 400 и более л.с. можно задуть. Что касается компрессора, то все аналогично турбине, но вместо турбины, коллекторов, пайпов, интеркулера ставим компрессор (например Eaton M90), настраиваем и едем. Мощность компрессорных опций ниже, но мотор пузырится и тянет снизу.

China Volga Engine Parts, Китайские производители и поставщики запчастей Volga Engine Parts на Alibaba.com

Турбокомпрессор TB28 в деталях двигателя машинного оборудования 711229-5003 Название продукта Турбокомпрессор TB28 в деталях двигателя машинного оборудования 711229-5003 Номер детали 711229-5003 Бренд POESUN В наличии или нет Да Упаковка Картонная коробка или деревянная коробка Доставка 1.Образец заказа: FedEx, DHL, EMS, UPS 2. Крупный заказ: Авиаперевозки / Морские перевозки / поезд / Грузовик. Сопутствующие товары Название продукта Номер детали Название продукта Номер детали Турбокомпрессор 3528087 Турбокомпрессор 4024967 Турбокомпрессор 35

Турбокомпрессор 4025225 Турбокомпрессор 35

Турбокомпрессор 4025402 Турбокомпрессор 40182936 Турбокомпрессор 3594634 Турбокомпрессор 4032254 Турбокомпрессор 4027753 Турбокомпрессор 4035199 Турбокомпрессор 4032977 Турбокомпрессор 4035202 Турбокомпрессор 4038409 Турбокомпрессор 4038421 Турбокомпрессор 4038613 Турбокомпрессор 4038597 Турбокомпрессор 4038620 Турбокомпрессор 4039742 Турбокомпрессор 4040353 Турбокомпрессор 4040382 Турбокомпрессор 4040981 Турбокомпрессор 4040383 Турбокомпрессор 4043280 Турбокомпрессор 4043976 Турбокомпрессор 4044947 Турбокомпрессор 4043978 Турбокомпрессор 4049337 Турбокомпрессор 4043980 Турбокомпрессор 4049358 Турбокомпрессор 4045055 Турбокомпрессор 2834188 Турбокомпрессор 4045076 Турбокомпрессор 4029184 Турбокомпрессор 4045185 Турбокомпрессор 4043978 Турбокомпрессор 4045570 Турбокомпрессор 4043982 Турбокомпрессор 4046101 Турбокомпрессор GER 4955908 Турбокомпрессор 4046498 Турбокомпрессор 471169-5002 Турбокомпрессор Турбокомпрессор 4048335 711229-5003S Турбокомпрессор Турбокомпрессор 4049355 711380-5009 Турбокомпрессор Турбокомпрессор 4050004 728918-5002S Турбокомпрессор Турбокомпрессор 4050027 734056-5005S Турбокомпрессор Турбокомпрессор 4050038 736210-5003S Турбокомпрессор Турбокомпрессор 4050217 736210-5009S Турбокомпрессор Турбокомпрессор 4051012 1118100-ED01A Турбокомпрессор 4051033 Турбокомпрессор 2836258 Турбокомпрессор 4051119 Турбокомпрессор 3592318 Турбокомпрессор 4051120 Турбокомпрессор 3598543 Турбокомпрессор 4051299 Турбокомпрессор 3774225 Турбокомпрессор 4051323 Турбокомпрессор 3776286 Турбокомпрессор 4089274 Турбокомпрессор 3777896 Турбокомпрессор 4089714 Турбокомпрессор 3777897 Турбокомпрессор 4089746 Турбокомпрессор 3801803 Турбокомпрессор 4309105 Турбокомпрессор 3802290 Турбокомпрессор 4955920 Турбокомпрессор 3802770 Турбокомпрессор 4955962 Турбокомпрессор 3802906 Турбокомпрессор 8971195672 Турбокомпрессор 3803452 Турбокомпрессор 8971760801 Турбокомпрессор 3803939 Турбокомпрессор JP60C Турбокомпрессор 3967998 Турбокомпрессор JP76F Мы поставлять все виды запчастей и аксессуаров для грузовиков / автобусов, а именно: 1.Части серии дизельного двигателя: 1> 4B3.9, 6B5.9, QSB6.7, ISBe, ISDE, ISF2.8, ISF3.8 2> 6CT8.3, ISCe, ISDe, ISLe, 6L8.9 3> N14, NT855 , M11, QSM, ISM, KT19, KT38 2. Запчасти для грузовиков: 1> Запчасти для тяжелых грузовиков: T375, DFL4251, DFL1311, DFL4181, DFL4240, T300, DFL3250, DFL3251 2> Запчасти для легких грузовиков: DFM Duolika, DFM Jinba, DFM Jinba Jingang 3> Мини-грузовик; K01, K07, K17…. 3. Форсунки, форсунки, детали клапанов, топливные насосы. Материал 4.Superiror, надежное качество, быстрая доставка 5.Competitive и разумная цена 6. Anti-friction и охрана окружающей среды.

Какое масло заливать в КПП 3110. Глухая коробка передач для Волги

Главная — коробка передач — замена масла в пятиступенчатой коробке передач

Периодичность замены масла в коробке передач ГАЗ 3110 Волга составляет 60 тыс. Км пробега и может варьироваться от условий эксплуатации автомобиля — при частом движении в тяжелых условиях , интервал замены должен уменьшиться. 1. Смешивать масло из КПП лучше сразу после поездки, пока масло еще горячее и легко рвется.2. Перед тем как слить масло из КПП, нужно очистить сапун от загрязнений, чтобы грязь не попала в масло. 3. Подставьте заранее заданную емкость для сбора приготовленного масла (например, пластиковую таз) под отверстие для слива масла из коробки передач. 4. Выкрутите масляную пробку 1 и слейте масло. Масло может сливаться достаточно долгое время и лучше слить его полностью. Затянуть пробку масляной суспензии 1, после чего необходимо открутить маслосъемную пробку в КПП 2. 5. При сильно загрязненном масле расплавом или наличии в нем механических примесей необходимо сделать следующее: залить в картридж патроны 0.9 литров промывочного масла и закрутите пробку маслобака на место; вывести одно или оба колеса, включить 1-ю передачу и запустить двигатель на 2-3 минуты, не давая особых нагрузок; слить промывочное масло; Протрите пробку масляной суспензии и установите ее на место. 6. Залить шприцем в картер трансмиссии свежее трансмиссионное масло (масло для коробок передач). Заправку проводить до уровня маслозаливной горловины (1,2 литра).

7. Установите масляную пробку на место.

газ-3110.ru.

8.1.9 Замена масла в трансмиссии

Замена масла в коробке передач

1. Совершите короткую поездку, чтобы прогреть двигатель / трансмиссию до рабочей температуры. 2. Припаркуйте автомобиль на ровном месте (не под уклоном), выключите зажигание и встряхните ручной тормоз. Чтобы улучшить доступ, подберите переднюю часть автомобиля и установите ее на осевые подпорки. Помните, что при заливке блока и измерении уровня масла машина должна стоять на колесах.3. Достаньте и закрутите заглушку наливного / контрольного отверстия, расположенного на передней стенке трансмиссии. Снимите уплотнительную шайбу. 4. Поместите под сливную пробку, расположенную в основании картера трансмиссии, подходящую емкость. Чтобы получить доступ к сливной пробке, закрутите винты и снимите защитную крышку коробки передач. 5. Отвинтите сливную пробку и слейте масло полностью в емкость. Если двигатель слишком горячий, позаботьтесь о выбросе брызг. Очистите наливную и сливную пробки, стараясь удалить все металлические частицы с магнитных вставок.Выбирайте уплотнительные шайбы — их следует менять после каждого снятия заглушек. 6. Когда все масло будет найдено, очистите резьбу сливного отверстия, установите новую уплотнительную шайбу и надежно затяните сливную пробку. Если у автомобиля есть субдомин, опустите его на колеса. При необходимости установите на трансмиссию защитный кожух. 7. Заливать трансмиссию крайне неудобно. К тому же для того, чтобы установить уровень масла (до того, как его можно будет измерить), требуется много времени. Учтите, что при проверке уровня масла автомобиль должен стоять на ровном месте (не под уклоном).

8. Залейте в трансмиссию необходимое количество масла указанного в технических характеристиках типа, затем проверьте его уровень. Установите трубку объемного отверстия с новой уплотнительной шайбой и надежно затяните ее.

autumn.ru.

Заправочные объемы

Масса ламповых блоков подшипников качения автомобилей, используемых в автомобильных манжетах, применяемых автомобильным топливом, смазочными материалами и эксплуатационными жидкостями Моменты затяжки ответственных резьбовых соединений Данные для регулировки и контроля Периодичность замены жидкостей и смазок

Название автомобильной системы
Топливный бак
Системы охлаждения двигателей автомобилей:
— ГАЗ-3110 / ГАЗ-310221 (ЗМЗ-4062, ЗМЗ-402, ЗМЗ-4021)
— ГАЗ-3102 (ЗМЗ-4062, ЗМЗ-402 и ЗМЗ-4021)
— ГАЗ-310231 (ЗМЗ-402)
Система смазки двигателя
Коробка передач Carter:
-4-ступенчатая
-5-ступенчатая
Картер заднего моста (сухой)
Гидросистема рулевого управления
Картер рулевого механизма
Амортизатор передний
Амортизатор задний
Тормоза с гидравлическим приводом
Гидравлический привод выключения сцепления
Количество смазки в ступице переднего колеса
Танк игрока

газ-3110.RU.

Газ 3110 | Замена масла в коробке передач | Волга

Вам понадобятся: ключ «на 23», ключ «на 24».

1. Установите емкость под отверстие для слива масла из картера коробки передач.

4. Очистить сливную пробку от загрязнений и металлических частиц и установить на место.

5. Продам картер со шприцом редуктора со свежим маслом. Залейте масло до уровня масляного отверстия.

6. Установите основание масляного отверстия на место.

Периодичность замены масла 60 тыс. Км пробега.

3. Поставьте емкость под отверстие для слива трансмиссионного масла.

5. При сильно загрязненном масле или наличии в нем механических примесей необходимо действовать следующим образом:

Залейте в картридж 0,9 литра промывочного масла и установите на место пробку рафинирования масла;
— выставить одно или оба колеса, включить 1-ю передачу и запустить двигатель на 2-3 минуты;
— слив промывочного масла;
— Протрите масляную пробку и установите ее на место.
6. Залить шприцем картера редуктор свежего масла.

Заправку проводить до уровня маслозаливной горловины (1,2 литра).
7. Установите масляную пробку на место.

Подробнее:

Установить автомобиль на эстакаду или смотровую канаву.

Масло из КПП слить сразу после поездки, пока не остынет.

Ключ шестигранный на 12 оборотов сливной пробки …

И слить масло в широкую емкость не менее двух литров.

Если заметно выхлопное масло или частицы металла, промываем коробку передач, для чего устанавливаем на место сливную пробку, очищая ее магнит от стальной стружки.

Затем шестигранным ключом на 12 повернуть пробку топливного бака с правой стороны картера (для автомобиля с двигателем ЗМЗ-406) …

Или слева (с двигателем ЗМЗ-402).

Масляный шприц налейте в ящик примерно один литр смеси трансмиссионного или моторного масла с 20-30% керосина или дизельного топлива и установите заливную пробку.

Подставив упоры под передние колеса, подвесить заднее колесо или весь мост.

Включив первую передачу, запускаем двигатель на 2-3 минуты.

Установив машину на колеса, полностью слейте масло для стирки (продолжительность слива не менее 5 минут).

Снова прочистите сливную пробку, заверните ее ключом на место.

После поворота ограничителя отсека масляным шприцем залить в коробку передач свежее трансмиссионное масло до уровня топливного отверстия (1.2 литра).

Установив ограничитель отсека на место, заверните его ключом. Вместо шприца можно использовать воронку со шлангом.

Здесь я опишу процесс установки пятиступенчатой коробки передач на мою Волгу ГАЗ-24. Так что я купил пятерку в Одессе в строю. Пока 5-й шаг в пути решил начать писать эту статью по мере поступления новых фотографий и информации.

Пока информация о пятиступенчатых коробках передач газового производства (для сравнения информация по 4 ст.КПП Волга):

Объем масла на пятиступенчатую КПП Волга / Газель -1,2л. Но везде в Интернете люди плавают больше масла, что улучшает смазку, но может увеличить расход топлива и расход через сальники. В принципе, запас масла в 200-300 грамм избавит вас от езды с пониженным уровнем масла в коробке, которое в некоторой степени может протекать, например, через хвостовик (потому что качество сальника непредсказуемо). Рекомендуемое масло — синтетическое или полусинтетическое для механических коробок переключения передач.Класс масла GL4. Также возможно использование масла класса GL5 и минерального. Минеральная вода несколько ухудшает качество смазки, а зимой увеличивает расход топлива. Масла GL5 более агрессивны к синхронизаторам, а также мешают работе синхронизатора — пленка гипоидного масла очень устойчива к переключению и синхронный не ест как надо, а скользит. Однако это масло лучше защищает масло от нагрузок, особенно летом в жару.

Передаточные числа четырехступенчатой трансмиссии Волга ГАЗ-24/2410/3102/31029/3110

первая 3,5

вторая 2.26.

третья 1,45.

четвертая 1.0

обратная 3,54.

Трансмиссионные номера пятиступенчатой КПП Волга 31029/3110/31105

первые 3618.

второй 2188.

третья 1.304.

четвертый 1.0

пятый 0,794

задний 3,28.

Газель пятиступенчатая коробка

первая 4,05

вторая 2.34.

третья 1,395

четвертая 1,0

пятая 0,849

задний 3.51.

Основное отличие пятиступенчатой коробки передач Газели от Волговской пятерки — это тягостная ориентация коробки Газель. Для Волги эти передаточные числа примерно аналогичны четырехступенчатой, за исключением первой и пятой передач. Первая передача на 5-м протесте Газели очень тугая, а на второй передаче большой люфт.
В целом коробка позволяет хорошо реализовать тяговый потенциал тихоходных моторов. Но в случае интенсивного разгона разрыв между первым и вторым велик.С пятиступенчатой коробкой передач Волги ситуация аналогичная, но в целом коробка имеет скоростное направление. Однако первая трансмиссия более трагична, чем четырехступенчатая трансмиссия, что позволяет медленно двигаться на первой, ее легче обрезать с прицепом или буксиром. Пятая передача значительно снижает засушливость мотора — на 20,6% при движении на высоких скоростях. Также при хорошем шасси расход топлива по трассе должен упасть на 5-10% в зависимости от стиля езды и выбранной скорости.

А по фото моя коробка передач 31029:

Итак коробка на этой неделе прибыла на место и установлена на авто. Из нюансов установки — шпильки картера сцепления выворачиваются. Переключатель заднего хода (лягушка) аналогичен таковому у 4 ступки и на солнышке в современном исполнении постоянно выходит из строя. Подходит и опора коробки передач от 4-х ступенчатой коробки. Кардан оставлен прямым — без подвесной опоры. Трос спидометра по длине подошел к выхлопу выхлопа на свою судьбу и не подходит от 4-х ступки.
Мой прогноз по передаточным числам КПП оправдался, к тому же длинная третья передача позволяет выполнять сложный для Волги обгон — ее легко можно прокатить до 80-90 км / ч (а запас тяги более 4-я передача). Шум работы коробки в целом в движении внизу, а на холостом ходу вверху. Есть мнения, что применение синтетического масла лечит шум, но оно лишено уважительной причины и больше похоже на эффект плацебо. Изменился характер нонессности двигателя.Меньше слышно шума мотора — меняет ли укрытие подшипников на холостом его восприятие, не передаёт ли пятый протест звук выхлопа в салон. Также возможно, что это связано с моим самопустым выхлопным кронштейном, который несколько изолирует выхлопной тракт от коробки передач.

В высокоскоростном режиме пятую передачу можно запустить со скоростью 55-60 километров в час. Естественно, о разгоне на таких оборотах мотора можно забыть. Но если никуда не торопиться, то на бензиновом двигателе можно сэкономить пару крошек (на бензине детонация попадет).

В целом впечатления разделились — 80% положительных, 20% отрицательных. Минусом есть переключение передач. Очень круто включать вторую и первую передачу при переключении с более высокой. Иногда это плохо для синхронности. Однако коробка не новая, но дефекты для нее стандартные.

Место новое масло и установлена опора пружины

Коробка на месте — примерка металла для кронштейна выхлопа — заводом не получилось.

Кронштейн выхлопа в сборе

Вид троса спидометра

Фото упаковки с новым рычагом Волгский КПП

ну на десерт скоростная особенность автомобиля ГАЗ-24 Волга с четырехступенчатой ступенчатой и пятиступенчатой коробками передач:

(C) ноябрь 2008 г., магистр Genreal.Перевод на русский язык — ноябрь 2012.

Пятиступенчатая коробка передач для Волги

Технические характеристики двигателя

7a fe. «Надежные японские двигатели»

Японский автоконцерн TOYOTA начал разрабатывать силовые установки из линейки A-Series в 1970 году. В результате вышел двигатель 7A FE; их отличает наличие небольших объемов топлива и слабые энергетические характеристики. Основные цели развития этого двигателя:

снижение расхода топлива;
повышение показателей эффективности.

Лучший двигатель этой серии был создан японцами в 1993 году. Он получил маркировку 7A-FE. Эта силовая установка сочетает в себе лучшие качества предыдущих агрегатов этой серии.

Характеристики

Рабочий объем камер сгорания увеличился по сравнению с предыдущими версиями и составил 1,8 литра. Достижение показателя мощности в 120 лошадиных сил — хороший показатель для силовой установки такого объема. Достижение оптимального крутящего момента возможно при более низкой частоте вращения коленчатого вала.Поэтому катание в черте города — огромное удовольствие для автовладельца. Несмотря на это, расход топлива остается низким. Также отпадает необходимость проворачивать двигатель на пониженных передачах.

Сводная таблица

Период производства	1990–2002 гг.
Рабочий объем цилиндра	1762 куб.см
Параметр максимальной мощности	120 л.с.
Параметр крутящего момента	157 Нм при 4400 об / мин
Радиус цилиндра	40.5 мм
Ход поршня	85,5 мм
Материал блока цилиндров	чугун
Материал головки цилиндра	алюминий
Тип газораспределительной системы	Dohc
Вид топлива	бензин
Двигатель Prior	3 т
Преемник 7A-FEE	1ZZ

Есть два типа двигателей 7A-FE.Дополнительные модификации имеют маркировку 7A-FE Lean Burn и представляют собой более экономичный вариант обычного силового агрегата. Впускной коллектор выполняет функцию объединения, а затем перемешивания смеси. Это помогает увеличить рентабельность. Также в этом двигателе установлено большое количество электронных систем, обеспечивающих обеднение или обогащение топливно-воздушной смеси. Владельцы автомобилей с такой силовой установкой часто оставляют отзывы, говорящие о рекордно низком расходе бензина.

Минусы мотора

Силовая установка Toyota 7Y — еще одна модификация, созданная по примеру базового двигателя 4A.Однако он заменил коротко-холодный коленвал коленом, ход которого составляет 85,5 мм. В результате наблюдается увеличение высоты блока цилиндров. В остальном дизайн остался таким же, как у 4A-FE.

Седьмой двигатель серии A — 7A-FE. Изменения в настройках этого мотора позволяют определить параметр мощности, который может составлять от 105 до 120 л.с. Также есть дополнительная модификация с уменьшенным расходом топлива. Однако машину с такой силовой установкой покупать не стоит, потому что она капризная и довольно дорогая в обслуживании.В целом конструкция и проблемы такие же, как у 4А. Выходят из строя трамблер и датчики, появляется стук в поршневой системе, из-за неправильной настройки. Его выпуск закончился в 1998 году, когда ему на смену пришел 7A-FE.

Рабочие характеристики

Основным конструктивным достоинством мотора является то, что при разрушении поверхности ремня ГРМ 7A-FE исключается возможность столкновения клапанов и поршней. Проще говоря, загнуть клапаны двигателя невозможно. В целом двигатель надежный.

Некоторые автовладельцы с улучшенным силовым агрегатом под капотом жалуются на непредсказуемость электронных систем. При резком нажатии на педаль газа автомобиль не всегда начинает набирать динамику разгона. Это происходит из-за того, что система обеднения топливовоздушной смеси не отключается. Природа остальных проблем, возникающих с этими электростанциями, носит частный характер и не является широко распространенной.

Для каких автомобилей использовался этот двигатель?

Базовый мотор 7A-FE устанавливался на автомобили С-класса.Тестирование прошло успешно, владельцы оставили много хороших отзывов, поэтому японский автопроизводитель начал установку этого силового агрегата на следующие модели Toyota:

Модель	Тип корпуса	Период производства	Рынок потребление
Avensis	AT211	1997–2000	Европейский
Caldina	AT191	1996–1997	Японский
Caldina	AT211	1997–2001	Японский
Карина	AT191	1994–1996	Японский
Карина	AT211	1996–2001	Японский
Carina e	AT191	1994–1997	Европа
Celica	AT200	1993–1999
Королла / завоевание	AE92	сентябрь 1993 — 1998	Южная Африка
Королла	AE93	1990–1992	Только для австралийского рынка
Королла	AE102 / 103	1992–1998	За исключением японского рынка
Королла / prizm	AE102	1993–1997	Северная Америка
Королла	AE111	1997–2000	Южная Африка
Королла	AE112 / 115	1997–2002	За исключением японского рынка
Corolla Spacio	AE115	1997–2001	Японский
Корона	AT191	1994–1997	За исключением японского рынка
Корона премиум	AT211	1996–2001	Японский
Спринтер кариб	AE115	1995–2001	Японский

Чип-тюнинг

Атмосферная версия двигателя не дает владельцу возможности большого повышения динамических качеств.Вы можете заменить все элементы конструкции, которые можно изменить, и не получить никакого результата. Единственный узел, который хоть как-то увеличит динамику разгона, — это турбина.

Предлагаем Вашему вниманию цену на контрактный двигатель (без пробега по РФ) 7A FE

Двигатели 5A, 4A, 7A-FE
Наиболее распространенными и, безусловно, наиболее широко ремонтируемыми японскими двигателями являются двигатели серии A-FE (4,5,7). Даже начинающий механик, диагност знает о возможных проблемах двигателей этой серии.Постараюсь выделить (собрать) проблемы этих двигателей. Их немного, но они доставляют своим хозяевам немало хлопот.

Дата со сканера:

На сканере вы видите короткую, но емкую дату, состоящую из 16 параметров, по которой реально можно оценить работу основных датчиков двигателя.

Датчики
Датчик кислорода —

Многие владельцы обращаются к диагностике из-за повышенного расхода топлива.Одна из причин — банальный обрыв ТЭНа в кислородном датчике. Ошибка фиксируется кодовым номером блока управления 21. Проверить отопитель можно обычным тестером на контактах датчика (R-14 Ом)

Расход топлива увеличивается из-за отсутствия коррекции при нагреве. Восстановить отопитель не получится — поможет только замена. Стоимость нового датчика высока, но устанавливать его не имеет смысла (ресурс их работы большой, так что это лотерея).В такой ситуации в качестве альтернативы можно установить менее надежные универсальные датчики НТК. Срок их службы недолгий, а качество оставляет желать лучшего, поэтому такая замена — мера временная, и делать ее нужно с осторожностью.

При снижении чувствительности датчика происходит увеличение расхода топлива (на 1-3 л). Работоспособность датчика проверяется осциллографом на колодке диагностического разъема, либо непосредственно на микросхеме датчика (количество переключений).

Датчик температуры.
Если датчик владельца не работает должным образом, поджидает множество проблем. При поломке измерительного элемента датчика блок управления заменяет показания датчика и фиксирует его значение на 80 градусов и фиксирует ошибку 22. Двигатель при такой неисправности будет работать в штатном режиме, но только пока двигатель работает. теплый. Когда двигатель остынет, запустить его без легирования будет проблематично из-за короткого времени открытия форсунок.Нередки случаи, когда сопротивление датчика изменяется случайным образом при работе двигателя на X.X. — скорость будет плавать

Этот дефект легко исправить на сканере, наблюдая за показаниями температуры. На прогретом двигателе он должен быть стабильным и не менять случайным образом значения от 20 до 100 градусов

При таком дефекте датчика возможен «черный выхлоп», нестабильная работа на Х.Х . и, как следствие, повышенный расход, а также невозможность заводиться «по горячему».Только через 10 минут отстоя. Если нет полной уверенности в правильной работе датчика, его показания можно заменить включением в его схему переменного резистора 1ком, или постоянного 300 Ом, для дальнейшей проверки. Изменяя показания датчика, легко контролировать изменение скорости при разных температурах.

Датчик положения дроссельной заслонки

Многие автомобили проходят процедуру разборки и сборки. Это так называемые «конструкторы».При снятии двигателя в полевых условиях и последующей сборке страдают датчики, которые часто прислонены к двигателю. При выходе из строя датчика TPS двигатель перестает нормально дросселировать. Двигатель дросселируется при наборе оборотов. Машина переключается неправильно. Ошибка 41 фиксируется блоком управления. При замене нового датчика необходимо настроить блок управления так, чтобы он правильно видел X.X. знак, когда педаль газа полностью отпущена (дроссельная заслонка закрыта). При отсутствии признаков холостого хода не будет адекватного регулирования H.X. и при торможении двигателем не будет режима принудительного холостого хода, что опять же повлечет за собой повышенный расход топлива. На двигателях 4А, 7А датчик не требует регулировки, устанавливается без возможности поворота.
ПОЛОЖЕНИЕ ДРОССЕЛЬНОЙ ЗАСЛОНКИ …… 0%
СИГНАЛ ХОЛОСТОГО ХОДА ……………… .ON

Датчик абсолютного давления MAP

Этот датчик самый надежный из всех устанавливаемых на японские автомобили. Надежность его просто поражает. Но с этим также связано множество проблем, в основном из-за неправильной сборки.Он либо ломает приемную «ниппель», а затем заклеивает клеем любой проход воздуха, либо нарушает герметичность подводящей трубки.

При таком зазоре увеличивается расход топлива, резко повышается уровень СО в выхлопе до 3%. Наблюдать за работой датчика на сканере очень просто. Строка ВПУСКНОГО КОЛЛЕКТОРА показывает разрежение во впускном коллекторе, которое измеряется датчиком MAP. При обрыве проводки компьютер запишет ошибку 31.В этом случае время открытия форсунок резко увеличивается до 3,5-5мс. При перегазе появляется черный выхлоп, зажигаются свечи, появляется тряска на Х.Х. и остановка двигателя.

Датчик детонации

Датчик устанавливается для обнаружения детонационных детонаций (взрывов) и косвенно служит «корректором» момента зажигания. Регистрирующим элементом датчика является пьезопластина. В случае неисправности датчика или обрыва проводки, в случае выделения газа более 3.5-4 тонны, обороты двигателя фиксируются на 52 оборотах. Наблюдается инерционность при разгоне. Функциональность можно проверить с помощью осциллографа или измерив сопротивление между выводом датчика и корпусом (при наличии сопротивления датчик требует замены).

Датчик коленвала
На двигателях серии 7А установлен датчик коленвала. Обычный индуктивный датчик, подобный датчику ABC, практически безотказен.Но смущение случается. При межвитковом замыкании внутри обмотки генерация импульсов с определенной скоростью нарушается. Это проявляется в ограничении оборотов двигателя в диапазоне 3,5-4 тн оборотов. Этакая отсечка, только на малых оборотах. Обнаружить межвитковое замыкание довольно сложно. Осциллограф не показывает уменьшения амплитуды импульсов или изменения частоты (при разгоне), да и заметить изменение долей Ом тестером довольно сложно.Если вы испытываете симптомы ограничения скорости в 3-4 тысячи, просто замените датчик на заведомо исправный. К тому же массу неприятностей вызывает поломка главной коронки, которую повреждают нерадивые механики, выполняющие работы по замене переднего сальника коленвала или ремня ГРМ. Сломав зубцы коронки и восстановив их сваркой, добиваются только видимого отсутствия повреждений. После этого датчик положения коленчатого вала перестает адекватно считывать информацию, момент зажигания начинает беспорядочно меняться, что приводит к потере мощности, нестабильной работе двигателя и повышенному расходу топлива

Форсунки (форсунки)

За годы эксплуатации форсунки и иглы форсунок покрыты смолой и бензиновой пылью.Все это, естественно, нарушает правильную форму распыления и снижает производительность форсунки. При сильном загрязнении наблюдается заметная тряска двигателя, увеличивается расход топлива. Определить засорение можно, проведя газовый анализ, по показаниям кислорода в выхлопе можно судить о правильности заправки. Показание более одного процента будет указывать на необходимость промывки форсунок (с правильным выбором времени и нормальным давлением топлива). Или установив форсунки на подставку и проверив работоспособность тестами.Форсунки легко моются Лорел и Винс как в установках CIP, так и в ультразвуке.

Клапан холостого хода, IACV

Клапан отвечает за обороты двигателя во всех режимах (прогрев, холостой ход, нагрузка). Во время работы лепесток клапана загрязняется, а шток заклинивает. Обороты зависают на разогреве или на Х.Х. (из-за клина). Тесты на изменение скорости в сканерах при диагностике для этого мотора не предусмотрены.Вы можете оценить работу клапана, заменив датчик температуры. Ввести двигатель в «холодный» режим. Или, сняв обмотку с клапана, покрутите магнит клапана руками. Заклинивание и клинья будут ощущаться сразу. Если нет возможности легко демонтировать обмотку клапана (например, в серии GE), ее можно проверить на работоспособность, подключив к одной из клемм управления и измерив скважность импульсов, одновременно контролируя скорость вращения ЧАС.Х. и изменение нагрузки на двигатель. На полностью прогретом двигателе рабочий цикл составляет примерно 40%, изменяя нагрузку (включая потребителей электроэнергии), адекватное увеличение скорости можно оценить в ответ на изменение рабочего цикла. При механическом заклинивании клапана происходит плавное увеличение рабочего цикла, не влекущее за собой изменения скорости вращения.Восстановить работу можно, очистив сажу и грязь очистителем карбюратора со снятой обмоткой.

Дальнейшая настройка клапана заключается в настройке H.X. На полностью прогретом двигателе, вращая обмотки на крепежных болтах, достигают табличных оборотов для этого типа автомобиля (по бирке на капоте). Предварительная установка перемычки E1-TE1 в диагностический блок. На «младших» моторах 4А, 7А меняли клапана. Вместо обычных двух обмоток в корпусе катушки клапана была установлена микросхема. Поменял вентиль силовой и цвет пластика обмотки (черный). Измерять сопротивление обмоток на выводах уже нет смысла. На клапан подается питание и управляющий сигнал прямоугольной формы с переменной скважностью.

За невозможность снятия обмотки был установлен нестандартный крепеж. Но проблема с клином осталась. Теперь, если чистить обычным очистителем, смазка вымывается из подшипников (дальнейший результат предсказуем, тот же клин, но уже из-за подшипника). Необходимо полностью снять заслонку с блока дроссельной заслонки, а затем тщательно промыть шток с заслонкой.

Система зажигания.Свечи

Очень большой процент автомобилей поступает в эксплуатацию с проблемами в системе зажигания. При работе на некачественном бензине в первую очередь страдают свечи зажигания. Они покрыты красным налетом (феррозом). С такими свечами не будет качественного искрения. Двигатель будет работать с перебоями, при проходах увеличивается расход топлива, повышается уровень СО в выхлопе. Такие свечи пескоструйная очистка не умеет. Поможет только химия (ил на пару часов) или замена.Еще одна проблема — увеличение зазора (простой износ). Высыхание резиновых наконечников высоковольтных проводов, попадание воды в моторную мойку, что все это провоцирует образование токопроводящей дорожки на резиновых наконечниках.

Из-за них искрение будет не внутри цилиндра, а за его пределами.
При плавном дросселировании двигатель работает стабильно, а при резком «давит».

В этой ситуации необходимо заменить как свечи, так и провода.Но иногда (в полевых условиях), когда заменить невозможно, можно решить проблему обычным ножом и кусочком наждачного камня (мелкой фракции). Ножом перерезаем токопроводящую дорожку в проводе, а камнем снимаем полоску с керамики свечи. Следует отметить, что снимать резину с провода нельзя, это приведет к полной неработоспособности баллона.

Еще одна проблема — неправильная процедура замены свечи.Проволока с силой выдергивают из колодцев, отрывая металлический наконечник мотива.

С таким проводом наблюдаются пропуски зажигания и плавающие скорости. При диагностике системы зажигания всегда следует проверять работоспособность катушки зажигания на разряднике высокого напряжения. Самый простой тест — посмотреть на искру на искровом промежутке при работающем двигателе.

Если искра пропадает или становится нитевидной, это указывает на межвитковое короткое замыкание в катушке или проблему в высоковольтных проводах.Обрыв провода проверяется измерителем сопротивления. Небольшой провод 2-3ком, потом длинный 10-12ком увеличиваем.

Сопротивление замкнутой катушки также можно проверить с помощью тестера. Сопротивление вторичной обмотки битой катушки будет менее 12ком.
Катушки следующего поколения такими недугами не страдают (4А.7А), выход их из строя минимален. Правильное охлаждение и толщина проволоки устранили эту проблему.
Еще одна проблема — текущий сальник в трамблере.Попадание масла в датчики разъедает изоляцию. А при воздействии высокого напряжения бегунок окисляется (покрывается зеленым налетом). Уголь скисает. Все это приводит к срыву искрообразования. В движении наблюдается хаотичный прострел (во впускном коллекторе, в глушителе) и раздавливание.

« Тонкий «Неисправности»
На современных двигателях 4А, 7А японцы изменили прошивку блока управления (видимо для более быстрого прогрева двигателя).Изменение в том, что двигатель достигает л.с. только при температуре 85 градусов. Также была переработана конструкция системы охлаждения двигателя. Теперь небольшой круг охлаждения интенсивно проходит через головку блока (а не через патрубок за двигателем, как было раньше). Конечно, охлаждение головы стало эффективнее, да и двигатель в целом стал эффективнее. Но зимой при таком охлаждении при движении температура двигателя достигает 75-80 градусов.И как следствие — постоянный прогрев оборотов (1100-1300), повышенный расход топлива и нервозность владельцев. Бороться с этой проблемой можно либо путем более сильного прогрева двигателя, либо путем изменения сопротивления датчика температуры (обманом ЭБУ).
Масло
Владельцы заливают масло в двигатель без разбора, не задумываясь о последствиях. Мало кто понимает, что разные виды масел несовместимы и при смешивании образуют нерастворимую кашу (кокс), что приводит к полному разрушению двигателя.

Весь этот пластилин химией не смыть; его можно очистить только механически. Следует понимать, что если неизвестно, что это за тип старого масла, то перед заменой следует воспользоваться промывкой. И еще советы владельцам. Обратите внимание на цвет ручки масляного щупа. Это желтое. Если цвет масла в вашем двигателе темнее цвета ручки — пора делать замену, а не ждать виртуального пробега, рекомендованного производителем моторного масла.

Воздушный фильтр
Самым недорогим и легкодоступным элементом является воздушный фильтр. О его замене владельцы очень часто забывают, не задумываясь о вероятном увеличении расхода топлива. Часто из-за забитого фильтра камера сгорания сильно загрязнена масляными отложениями, сильно загрязнены клапаны и свечи. Во время диагностики можно ошибочно предположить, что неисправность заключается в износе уплотнений штока клапана, но первопричина — засорение воздушного фильтра, повышающего давление во впускном коллекторе при загрязнении.Конечно, и в этом случае придется менять колпачки.

Топливный фильтр также заслуживает внимания. Если вовремя не заменить (15-20 тысяч пробега), помпа начинает работать с перегрузкой, давление падает, и как следствие возникает необходимость в замене помпы. Пластмассовые детали крыльчатого насоса и обратного клапана преждевременно изнашиваются.

Падение давления. Следует отметить, что работа двигателя возможна при давлениях до 1.5 кг (при стандартных 2,4-2,7 кг). При пониженном давлении возникают постоянные прострелы во впускном коллекторе, проблемный запуск (после). Тяга заметно снижена. Испытание давлением должно проводиться правильно с помощью манометра. (доступ к фильтру несложный). В полевых условиях можно использовать «нагрузочный тест с возврата». Если во время работы двигателя менее чем за 30 секунд из шланга возврата газа вытечет менее одного литра, можно судить о пониженном давлении. Для косвенного определения работоспособности помпы можно использовать амперметр.Если ток, потребляемый насосом, меньше 4 ампер, то давление тратится. Ток можно измерить на диагностическом блоке.

При использовании современного инструмента процесс замены фильтра занимает не более получаса. Раньше на это уходило много времени. Механики всегда надеялись, что повезет и нижняя часть не ржавеет. Но часто это случалось. Пришлось долго ломать голову, каким газовым ключом зацепить накатанную гайку нижнего штуцера.А иногда процесс замены фильтра превращался в «киносеанс» с удалением трубки, ведущей к фильтру.

Сегодня никто не боится делать эту замену.

Блок управления
До 1998 года блоки управления не имели достаточно серьезных проблем в работе.

Ремонтировать блоки пришлось только из-за «жесткого переполюсовки», важно отметить, что все выводы блока управления подписаны.На плате несложно найти нужный выход датчика для поверки, или тонов провода. Детали надежны и устойчивы при низких температурах.
В заключение хотелось бы остановиться на газораспределении. Многие владельцы «своими руками» самостоятельно проводят процедуру замены ремня (хотя это некорректно, правильно затянуть шкив коленчатого вала у них не получается). Механика меняет качество в течении двух часов (максимум). При обрыве ремня клапаны не встречаются с поршнем и смертельного разрушения двигателя не происходит.Все просчитано до мелочей.

Мы постарались рассказать о наиболее частых проблемах двигателей этой серии. Двигатель очень простой и надежный, выдерживает очень тяжелую работу на «водно-железном бензине» и пыльных дорогах нашей великой и могучей Родины и «сумасшедшем» менталитете владельцев. Потерпев все издевательства, он по сей день продолжает радовать своей надежной и стабильной работой, завоевав статус лучшего японского двигателя.

Всем удачного ремонта.

«Надежные японские двигатели». Заметки по автомобильной диагностике

4 (80%) 4 голоса [a]

Тойотовские силовые агрегаты серии А были одной из лучших разработок, позволивших компании преодолеть кризис 90-х годов прошлого века. Самым большим по объему был мотор на 7А.

Не путайте двигатель 7А и 7К. Эти силовые агрегаты не имеют родственных отношений. ДВС 7К выпускался с 1983 по 1998 год и имел 8 клапанов. Исторически серия «К» начала свое существование в 1966 году, а серия «А» — в 70-х годах.В отличие от 7К, двигатель серии А развивался как отдельное направление развития 16-клапанных моторов.

Двигатель 7 A является продолжением усовершенствованного двигателя 4A-FE объемом 1600 куб. См и его модификаций. Объем двигателя увеличился до 1800 см3, мощность и крутящий момент увеличились, достигнув 110 л.с. и 156 Нм соответственно. Двигатель 7A FE производился на основном производственном предприятии Toyota с 1993 по 2002 год. Силовые агрегаты серии A до сих пор производятся на некоторых предприятиях по лицензионным соглашениям.

Конструктивно силовой агрегат выполнен в линейке с бензиновой четверкой с двумя верхними распредвалами, соответственно распредвалы управляют работой 16 клапанов. Топливная система выполнена впрыскивающей с электронным управлением и распределителем зажигания. Ременный привод ГРМ. При обрыве ремня клапаны не прогибаются. Головка блока сделана аналогично головке блока двигателей серии 4А.

Официальных вариантов доработки и развития силового агрегата нет.Он поставлялся с единым буквенно-цифровым индексом 7A-FE для сборки различных автомобилей до 2002 года. Преемник привода объемом 1800 куб.см появился в 1998 году и имел индекс 1ZZ.

Конструктивные доработки

Двигатель получил блок с увеличенными вертикальными размерами, доработанный коленчатый вал, ГБЦ, увеличенный ход поршня при сохранении диаметра.

Уникальность конструкции двигателя 7А заключается в использовании двухслойной металлической прокладки для головки блока и двухкорпусного корпуса.Верхняя часть картера из алюминиевого сплава крепилась к блоку и картеру коробки передач.

Нижняя часть картера была сделана из стального листа и позволяла демонтировать ее, обслуживая без снятия двигателя. Мотор 7А имеет усовершенствованные поршни. В канавке маслосъемного кольца проделано 8 отверстий для слива масла в картер.

Верхняя часть блока цилиндров под крепеж сделана аналогично ДВС 4A-FE, что позволяет использовать ГБЦ от мотора меньшего размера.С другой стороны, головки блоков не полностью идентичны, так как диаметры впускных клапанов на серии 7 А изменены с 30,0 до 31,0 мм, а диаметр выпускных клапанов оставлен без изменений.

В то же время другие распредвалы обеспечивают большее открытие впускных и выпускных клапанов — 7,6 мм по сравнению с 6,6 мм на двигателе объемом 1600 куб.

В конструкцию выпускного коллектора внесены изменения для подключения преобразователя WU-TWC.

С 1993 года в двигателе меняют систему впрыска топлива.Вместо одновременного впрыска во все цилиндры был начат попарный впрыск. Внесены изменения в настройки газораспределительного механизма. Изменена фаза открытия выпускных клапанов и фаза закрытия впускных и выпускных клапанов. Это позволило увеличить мощность и снизить расход топлива.

До 1993 года в двигателях использовалась система холодного инжекторного запуска, которая применялась на серии 4А, но затем, после доработки системы охлаждения, от этой схемы отказались.Блок управления двигателем оставлен без изменений, за исключением двух дополнительных опций: возможности проверки системы и контроля детонации, которые были добавлены в модуль управления двигателем для двигателя 1800 куб.

Технические характеристики и надежность

Характеристики 7A-FE были другими. Мотор имел 4 версии. В базовой комплектации выпускался двигатель мощностью 115 л.с. и 149 Нм крутящего момента. Самая мощная версия двигателя внутреннего сгорания выпускалась для рынка России и Индонезии.

Она имела 120 л.с. и 157 Нм. для американского рынка также выпускалась «зажатая» версия, которая выдавала всего 110 л.с., но с увеличенным до 156 Нм крутящим моментом. Самый слабый вариант двигателя, как и двигатель объемом 1,6 л, выдавал 105 л.с.

Некоторые двигатели имеют обозначение 7a fe на обедненной смеси или 7A-FE LB. Это означает, что двигатель оснащен системой сгорания на обедненной смеси, которая впервые появилась на двигателях Toyota в 1984 году и была скрыта под аббревиатурой T-LCS.

Технология LinBen позволила снизить расход топлива на 3-4% при движении по городу и чуть более чем на 10% при движении по трассе.Но эта же система снизила максимальную мощность и крутящий момент, поэтому оценка эффективности этой конструктивной разработки двоякая.

Двигатели с LB устанавливались на Toyota Karina, Caldina, Corona и Avensis. Автомобили Corolla никогда не оснащались двигателями с такой системой экономии топлива.

В целом силовой агрегат достаточно надежен и не привередлив в эксплуатации. Ресурс до первого капремонта превышает 300000 км. Во время эксплуатации необходимо обращать внимание на электронные устройства, обслуживающие двигатели.

Общую картину портит система LinBurn, которая очень требовательна к качеству бензина и имеет повышенную стоимость эксплуатации — например, требует свечи зажигания с платиновыми вставками.

Основные неисправности

Основные неисправности двигателя связаны с работой системы зажигания. Система искрового трамблера означает износ распределителя и подшипников редуктора. По мере накопления износа возможен сдвиг момента подачи искры, что влечет либо пропуск зажигания, либо потерю мощности.

Провода высокого напряжения очень требовательны к чистоте. Наличие загрязнений вызывает пробой искры на внешней части провода, что также приводит к утроению работы двигателя. Еще одна причина утроения — износ или загрязнение свечей зажигания.

Кроме того, на отложения в системе влияет сажа, образующаяся при использовании заливного или железосернистого топлива, и внешнее загрязнение поверхностей свечей, что приводит к поломке корпуса ГБЦ.

Неисправность устраняется заменой свечей и высоковольтных проводов в комплекте.

В качестве неисправности часто фиксируется зависание двигателей, оборудованных системой LeanBurn, в районе 3000 об / мин. Неисправность возникает из-за отсутствия искры в одном из цилиндров. Обычно это вызвано износом платиновых свай.

При использовании нового высоковольтного комплекта может потребоваться очистка топливной системы для удаления примесей и восстановления рабочих характеристик форсунки. Если это не помогает, то неисправность может быть обнаружена в блоке управления двигателем, который может потребовать перепрошивки или замены.

Детонация двигателя вызвана клапанами, требующими периодической регулировки. (Не менее 90 000 км). Поршневые пальцы в двигателях 7А вдавлены, поэтому дополнительный стук от этого элемента двигателя встречается крайне редко.

Повышенный расход масла заложен конструктивно. В техническом паспорте двигателя 7A FE указана возможность естественного расхода в эксплуатации до 1 литра моторного масла на 1000 км пробега.

ТО и технические жидкости

Производитель указывает бензин с октановым числом не менее 92 в качестве рекомендованного топлива.Следует учитывать технологическую разницу в определении октанового числа по японским стандартам и требованиям ГОСТ. Возможно использование неэтилированного 95 топлива.

Масло моторное подбирается по вязкости в соответствии с режимом эксплуатации автомобиля и климатическими особенностями региона эксплуатации. Синтетическое масло вязкости SAE 5W50 наиболее полно покрывает все возможные условия, однако для повседневного среднестатистического использования достаточно масла вязкости 5W30 или 5W40.

Более точное определение см. В руководстве по эксплуатации. Емкость маслосистемы — 3,7 л. При замене с заменой фильтра на стенках внутренних каналов двигателя может остаться до 300 мл смазки.

Техническое обслуживание двигателя рекомендуется каждые 10 000 км. При работе с большими нагрузками или эксплуатации автомобиля в горной местности, а также при более чем 50 запусках двигателя при температуре ниже −15 ° C рекомендуется сократить период обслуживания вдвое.

Воздушный фильтр меняет состояние, но не менее 30 000 км пробега. Ремень ГРМ требует замены, независимо от его состояния, каждые 90 000 км.

NB. При прохождении ТО может потребоваться сверка серии двигателя. Номер двигателя должен быть расположен на площадке, расположенной в задней части двигателя под выпускным коллектором на уровне генератора. Доступ в эту зону возможен с помощью зеркала.

Тюнинг и доработка двигателя 7A

Тот факт, что двигатель внутреннего сгорания изначально был разработан на основе серии 4A, позволяет использовать головку блока от меньшего двигателя и модифицировать двигатель 7A-FE на 7A-GE .Такая замена даст прибавку на 20 лошадей. При проведении такой доработки также желательно произвести замену оригинального масляного насоса на агрегате от 4A-GE, имеющего большую производительность.

Двигатели серии 7A с турбонаддувом разрешены, но это приведет к сокращению срока службы. Специальных коленчатых валов и вкладышей для наддува нет.

Разработка двигателей серии A в компании Toyota началась еще в 70-х годах прошлого века. Это был один из шагов по снижению расхода топлива, повышению эффективности, поэтому все агрегаты серии были довольно скромными по объемам и мощности.

Хороших результатов японцы добились в 1993 году, выпустив еще одну модификацию серии А — двигатель 7A-FE. По своей сути этот агрегат представлял собой немного видоизмененный прототип предыдущей серии, но по праву считается одним из самых удачных ДВС в серии.

Технические характеристики

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь на газе экономит 35000 рублей в год!

Объем цилиндра увеличен до 1.8 литров. Мотор стал выдавать 120 лошадиных сил, что для такого объема достаточно высокий показатель. Характеристики двигателя 7A-FE интересны тем, что оптимальный крутящий момент доступен уже на низких оборотах. Для езды по городу это настоящий подарок. А также позволяет экономить топливо, не раскручивая двигатель на пониженных передачах на высокие обороты. В целом характеристики следующие:

Годы выпуска	1990–2002 гг.
Рабочий объем	1762 кубических сантиметра
Максимальная мощность	120 лошадиных сил
Крутящий момент	157 Н * м при 4400 об / мин
Диаметр отверстия	81.0 мм
Ход поршня	85,5 мм
Блок цилиндров	чугун
Головка блока цилиндров	алюминий
Газораспределительная система	Dohc
Вид топлива	бензин
Предшественник	3T
Преемник	1ZZ

7a-fe под капотом toyota caldina

Очень интересным фактом является наличие двух типов двигателя 7A-FE.Помимо обычных силовых агрегатов, японцы разработали и активно продавали более экономичный 7A-FE Lean Burn. За счет обеднения смеси во впускном коллекторе достигается максимальная экономия. Для реализации задумки потребовалось использование специальной электроники, которая определяла, когда нужно обеднять смесь, а когда нужно запустить больше бензина в камеру. По отзывам автовладельцев с таким двигателем, агрегат отличается пониженным расходом топлива.

7A-FE Рабочие характеристики

Одним из преимуществ конструкции двигателя является то, что разрушение такого узла, как ремень ГРМ 7A-FE, исключает столкновение клапанов и поршня, т.е. проще говоря, двигатель не гнет клапана. По своей сути двигатель очень живучий.

Некоторые владельцы передовых систем бережливого производства 7A-FE говорят, что электроника часто ведет себя непредсказуемо. Не всегда при нажатии на педаль акселератора отключается система обеднения смеси, и машина ведет себя слишком спокойно или начинает дергаться.Остальные проблемы, возникающие с этим силовым агрегатом, носят частный характер и не носят массового характера.

Куда пропал двигатель 7A-FE?

Обычный 7A-FE предназначался для автомобилей C-класса. После успешного тестового запуска двигателя и хороших отзывов водителей концерн начал установку агрегата на следующие автомобили:

Модель	Кузов	Год	Страна
Avensis	AT211	1997–2000	Европа
Caldina	AT191	1996–1997	Япония
Caldina	AT211	1997–2001	Япония
Carina	AT191	1994–1996	Япония
Carina	AT211	1996–2001 гг.	Япония
Carina e	AT191	1994–1997	Европа
Celica	AT200	1993–1999	Кроме Японии
Corolla / Conquest	AE92	сентябрь 1993-1998	ЮАР
Королла	AE93	1990–1992	Только для Австралии
Королла	AE102 / 103	1992–1998	Кроме Японии
Corolla / prizm	AE102	1993–1997	Северная Америка
Королла	AE111	1997–2000	Южная Африка
Королла	AE112 / 115	1997–2002	Кроме Японии
Corolla spacio	AE115	1997–2001	Япония
Корона	AT191	1994–1997	Кроме Японии
Corona premio	AT211	1996–2001	Япония
Sprinter Carib	AE115	1995–2001	Япония

«А» (R4, ремень)
Двигатели серии А по распространенности и надежности делят, пожалуй, первенство с серией S.Что касается механической части, то более грамотно спроектированные моторы найти вообще сложно. При этом обладают хорошей ремонтопригодностью и не создают проблем с запчастями.
Устанавливается на автомобили классов «С» и «D» (семейства Corolla / Sprinter, Corona / Carina / Caldina).

4A-FE — самый распространенный двигатель в серии, без существенных изменений
выпускается с 1988 г., не имеет выраженных дефектов конструкции
5A-FE — Вариант с уменьшенным рабочим объемом, который до сих пор производится на китайских заводах Toyota для бытового использования
7A-FE — более свежая модификация с увеличенным объемом

В оптимальной производственной версии 4A-FE и 7A-FE достались семейству Corolla.Однако, будучи установленными на моделях Corona / Carina / Caldina, они в конечном итоге получили систему питания типа LeanBurn, предназначенную для сжигания обедненных смесей и помогающей сэкономить японского топлива при тихой езде и в пробках (подробнее о конструктивных особенностях — см. в этом материале , на которые устанавливались модели LB — ). Следует отметить, что здесь японцы изрядно «обманули» наших рядовых потребителей — многие владельцы этих двигателей
сталкиваются с так называемой «проблемой ЛБ», которая проявляется в виде характерных отказов на средних оборотах. причину однозначно установить и устранить не удается — либо виновато низкое качество местного бензина, либо проблемы в системе питания и зажигания (к состоянию свечей и высоковольтных проводов, эти двигатели особенно чувствительны), либо все вместе — но иногда постная смесь просто не горит.

Небольшими дополнительными недостатками являются склонность к повышенному износу постелей распредвалов и формальные трудности с регулировкой зазоров впускных клапанов, хотя в целом с этими двигателями удобно работать.

«Двигатель 7A-FE LeanBurn работает на малых оборотах и обладает еще большим крутящим моментом, чем 3S-FE, благодаря максимальному крутящему моменту при 2800 об / мин».

Выдающийся крутящий момент низкоскоростного двигателя 7A-FE в версии LeanBurn — одно из распространенных заблуждений.Все гражданские двигатели серии A имеют «двугорбую» кривую крутящего момента — первый пик при 2500–3000 об / мин, а второй при 4500–4800 об / мин. Высота этих пиков практически одинакова (разница укладывается почти в 5 Нм), но для двигателей STD она оказывается чуть выше второй пика, а для LB — первой. Причем абсолютный максимальный крутящий момент на STD все равно оказывается больше (157 против 155). А теперь сравните с 3S-FE. Максимальные моменты у 7A-FE LB и 3S-FE типа «96» составляют 155/2800 и 186/4400 Нм соответственно.Но если брать характеристику в целом, то 3S-FE с теми 2800 уходит на момент 168-170 Нм, а 155 Нм — выдаёт уже в районе 1700-1900 оборотов.

4A-GE 20V — форсированный монстр для малых GT заменил в 1991 году предыдущий базовый двигатель всей серии A (4A-GE 16V). Для обеспечения мощности в 160 л.с. японцы использовали головку блока с 5 клапанами на цилиндр, систему VVT (впервые на Тойоте с изменяемыми фазами газораспределения), тахометр redline на 8 тысяч.Минус — такой мотор неизбежно будет сильнее ушатана по сравнению со среднесерийным 4A-FE того же года, так как в Японии он изначально не покупался для экономичной и щадящей езды. Более серьезные требования к бензину (высокая степень сжатия) и маслу (привод VVT), поэтому он предназначен в первую очередь для тех, кто знает и понимает его особенности.

За исключением 4A-GE, двигатели успешно питаются бензином с октановым числом 92 (включая LB, для которого требования к очень низкой частоте еще более мягкие).Система зажигания — с трамблером («трамблером») для серийных версий и DIS-2 для более поздних LB (система прямого зажигания, по одной катушке зажигания на каждую пару цилиндров).

Двигатель	5A-FE	4A-FE	4A-FE LB	7A-FE	7A-FE LB	4A-GE 20V
В (см 3)	1498	1587	1587	1762	1762	1587
Н (л.с. / об / мин)	102/5600	110/6000	105/5600	118/5400	110/5800	165/7800
M (Нм / об / мин)	143/4400	145/4800	139/4400	157/4400	150/2800	162/5600
Степень сжатия	9,8	9,5	9,5	9,5	9,5	11,0
Бензин (рекомендуется)	92	92	92	92	92	95
Система зажигания	трамбл.	трамбл.	ДИС-2	трамблер.	ДИС-2	трамблер.
Отводной клапан	нет	нет	нет	нет	нет	да **

Газ-3110 «Волга»: технические характеристики, опишите, представьте

De mai bine de un deceniu, Волга ГАЗ-3110 a cucerit drumurile rusești. Caracteristicile tehnice ale acestei mașini nu pot fi numite ideale îndeplinesc pe deplin cerinele moderne, totuși aceasta este încă punctul de referință al Industriei auto autohtone.Desigur, модель anterioare nu au fost foarte confortabile prin standardele actale, dar a fost рассмотрение un lux la acel moment pentru Volga. De Regulă, Principalii oficiali de stat s-au mutat pe ea. Și acest nivel spune deja multe.

Акум, модель ГАЗ-3110 «Волга» уступает многим частным автомобилям в современном стиле, но не вмещает в себя новую модель автомобиля, которая может быть изготовлена специально для этого автомобиля. Având toate sistemele necesare în mașină este un avantaj imens.Conducătorii auto care предпочитает автомобильный интерн ню для înlocui niciodată Volga cu o mașină străină frumoasă și modernă.

De ce? Dar totul este foarte simplu. Автомобиль автомобиля ГАЗ șи Волга, включая mai адаптировать drumurilor rusești, sunt ieftine pentru întreținere, piesele de schimb pot fi achiziționate de la orice magazine, специализирующийся на sau chiar de pe piață.

Deci, dacă sunteți interesat de acest model al producătorului autohton, atunci să ne uităm mai atent la el.

Pe scurt despre lucrul Principal

Модель ГАЗ-3110 «Волга», продается по техническим характеристикам, в том числе в автомобиле по уходу за седаном, в классе C. Масина и от производителя автомобилей «Группа ГАЗ». Asamblarea acestei serii a avut loc într-o perioadă de timp cuprinsă între 1996–i 2005. Acest model Volga din Rusia i din alte țări din CSI a fost folosit ca un mijloc pentru diferiți funcționari ratio de la de la de la de la de la de málíte de málíte de málíte de málíte de de málíte de málíte de málíte de la de la de la mijloc. . Кроме того, в Unlele Cazuri Mașinile au fost действует служба такси.

трэсэтура

Modificarea mașinii — un sedan cu patru uși. Модель для автомобиля ГАЗ-3110 «Волга». Caracteristicile tehnice ale motoarelor asigură mișcarea dinamică la viteză maximă. Datorită Introductionrii noilor tehnologii, producătorul a reușit să reducă costurile cu combustibilul: anterior, această cifră a fost de 16 litri, acum este de 8-10 литров.

Корпус «Волга» — это безупречные размеры. Lungimea masinii ajunge la 4, 87 m, lățimea va atinge orice motorist, fiind de 1, 8 m, ceea ce este un indicator destul de mare pentru category sedanelor și înălțimea acestuia este de 1, 42 m.Distanța la sol este de 156 мм, ceea ce este relativ bun pentru drumurile rusești. Datorită acestui spațiu de parcare, Volga GAZ-3110 trece perfect atât pe drumurile asfaltate, cât și pe drumurile murdare. Резервуар для горючего топлива в модели Acest Este Conceput pentru 55 sau 70 de litri. Формула roții 4×2. Greutatea totală a mașinii este de aproximativ 1, 8 тон.

Interiorul automotivebilului marca «Волга» 3110

Cabina acestei mașini are cinci persoane. Este demn de remarcat faptul că trei adelți se simt destul de liniștiți pe bancheta din spate.Datorită sizesiunilor mari din cabină este destul de spațios. Scaunele auto sunt acoperite cu material textil, există tetiere. Panoul de Instrumente și ornamentele de ușă sunt изготовить из пластика с медным покрытием.

Mașina este echipată cu o clapetă destul de mare și, prin urmare, oferul poate vedea cu clearitate totul. De asemenea, în partea dreaptă a panoului există o torpedou. Cabina dispune de un sistem de încălzire. Производство с настройкой базы предложения системного звука.Volanul — это дизайн, который не был разработан de cinci spițe.

экстерьер

Designul Volga 3110 созданы для автомобилей ГАЗ-24 и признаны чистыми автомобилями. Capota și trunchiul sunt mai rotunjite, ceea ce le conferă mașinii caracteristici aerodinamice mai bune. Pe fiecare parte, o muchie independentă se desfășoară paralel cu pervazul ferestrei. Aceasta cu un set de arcuri roții dă un anumit volum.

Optica capului realizata intr-o forma dreptunghiulara.În ceea ce privește bara de protecție, era negru și subțire în versiunile anterioare. Cu toate acestea, după restabilire, dobândit forme complete noi și crescut in sizes. Grila este destul de mare, являются финишным цветом. Acesta este împărțit în două părți, în mijloc este logo-ul plantei. Luminile din spate sunt реализует folosind linii netede. N forma lor poate fi văzut formă de picătură în formă. Цена седана Compartimentul de bagaje al acestui составляет 500 литров.

Специальная техника

Десять, это можно сделать, чтобы изучить возможности модели ГАЗ-3110 Волга.Характерные технические характеристики пива: pe axa din faă — cu arcuri, pe spate — cu arcuri. Direcția mașinii este repzentată de o cutie de viteze, care este echipată cu un dispozitiv de acționare hidraulică. Discurile frâne (față) și tambur (дин спате), unitate — hidraulică. Pentru a lega masina accelereaza in doar 11 secunde.

ГАЗ-3110 — tracțiunea pe spate, respectiv, motorul și transmisia sunt dispuse longitudinal față de corp. Aceste mașini au fost echipate cu diferite tipuri de motoare, dintre care majoritatea sunt benzină, i numai un motor diesel.Motoarele au o structură in linie și patru cilindri. Puterea motorului variază între 95 i 150 de cai putere, cu volume cuprinse între 2.130 și 2.500 de litri. Cutie de viteze mecanică, echipată cu cinci viteze.

«Волга» 31029 — маленький флагман с большими проблемами

«Волга» Газ-31029 — первая модель, которая была запущена на Горьковском автозаводе после распада СССР.

Работа над проектом началась на заре перестройки, некоторые узлы прошли испытания на ГАЗ-2410.В качестве основного образца для новой модели был взят ГАЗ-3102, причем автомобиль был выполнен в соответствии с тенденциями автомобильного дизайна тех лет.

Выпуск новой машины начался в 1992 году. «Волга» -31029 сохранила высокий спрос, несмотря на постоянный рост цен и нестабильную политическую и экономическую ситуацию в стране. Однако этот спрос сохранился во многом за счет устоявшихся стереотипов о престижном автомобиле, при этом качество самого продукта значительно упало. Ухудшилось качество узлов и агрегатов, антикоррозийная обработка.Параллельно с этим на дорогах страны стали появляться иномарки, по сравнению с которыми Волга-31029 уже не могла составить конкуренцию. В связи с этим был взят курс на разработку более современной модели, отвечающей современным требованиям, в частности ГАЗ-3110.

Теперь можно смело сказать, что по сравнению с ГАЗ-3102 «Волга» -31029 была шагом назад, а не наоборот, как планировалось. Автомобиль имел гораздо больше общего с моделями 24 и 21, чем с уже упомянутым 3102. Прогресс не коснулся не только шасси, но и двигателя — здесь силовые агрегаты все еще использовались со времен «двадцать первого». модель.Однако именно на «двадцать девятом» в 1996 году испытывались новый инжекторный двигатель ЗМЗ-406 и современные дисковые тормоза Lucas. В этом же году производство автомобиля было остановлено, а все новые агрегаты, успешно прошедшие испытания, уже устанавливались на ГАЗ-3110 и Газель.

Единственный момент, который может быть в активе конструкторов автомобиля Волга-31029, — тюнинг трансмиссии, а именно внедрение заднего моста и новой коробки передач. У него была пятая передача, что позволило снизить уровень расхода топлива на 10%.

Для машины, имеющей в народе репутацию «прожорливой», это очень хороший показатель. Однако были и недостатки, новая коробка была не только экономичной, но и повышенным уровнем шума, а также сложностями с переключением передач.

Что касается салона, то «Волга» -31029 и здесь не отличалась чем-то экстраординарным по сравнению с предшественником «двадцать четвертой» модели. За исключением мелочей, все тот же интерьер с такими же приспособлениями для регулировки высоты с помощью инструмента, открывающегося окна и т. Д.Незначительные обновления коснулись отдельных элементов оптики и электрооборудования.

Вкратце, образ автомобиля «Волга» -31029 можно назвать весьма неоднозначным. Изменения, произошедшие с началом 1990-х годов в виде падения качества агрегатов и антикоррозионного покрытия, не добавили модели популярности. Можно сказать, что именно этот автомобиль стал промежуточным звеном между транспортом для высокопоставленных государственных чиновников и автомобилем для народа. Некоторые восприняли этот шаг положительно, большей части машины он не очень понравился, что и стало причиной столь коротких сроков производства.

p >>

История Волги

Волга
1946 — настоящее время
Страна:

ВОЛГА была одним из российских автомобильных наименований, которые стали известны на Западе как самостоятельная торговая марка в 1970-х годах, но на самом деле автомобили со значком «Волга» были частью более широкой советской системы личного транспорта, и их нужно видеть. в контексте этого паттерна.

Великая Отечественная война

История начинается в 1946 году, после того, что русские официально называют Великой Отечественной войной. Из-за нехватки транспорта России быстро понадобилась прочная и серьезная машина. Команда дизайнеров под руководством Андрея Липгарта разработала конструкцию унитарной конструкции с независимой передней подвеской, полуэллиптическими задними рессорами и жесткой осью, оснащенную 4-цилиндровым двигателем объемом 2,1 литра мощностью 50 л.с. с трехступенчатой синхронизирующей коробкой передач

Этот новый Русский автомобиль назывался Победа (что означает Победа) и возник на базе гигантского Горьковского автомобильного завода, он был также известен русским как ГАЗ МЗО. Еще больше запутывала номенклатура название Горьковского производственного предприятия, Завод имени Имиени Молотова, чей инициалы образуют гораздо более знакомое имя ZIM.

Несмотря на то, что в Pobieda были внесены некоторые изменения, в том числе несколько туристических версий и полноприводная версия M72 в 1955 году, с внешним видом модели не произошло ничего драматичного, и после тринадцати лет производства русские решили, что даже их суровая погода и географические условия не оправдывали продолжения производства твердой и флегматичной Победы.

Варшава

Новая конструкция, в которой использованы компоненты Pobieda, но значительно обновлены в подходе, была запущена в производство вместе со старой моделью.В течение трех лет две сборочные линии работали параллельно, пока в 1958 году не была завершена конверсия. Дизайн Pobieda был выведен на пенсию для производства FSO в Польше под названием Warszawa и продолжался до тех пор, пока его не вытеснил Polski-Fiat.

Новый продукт Горького тем временем стал известен на Западе как Волга, и именно это название стало привычным названием на экспортных рынках. Для россиян это был ГАЗ МЗЛ — еще одно творение Lipgart, это был один из самых первых автомобилей, в котором в серийных двигателях использовались легкие сплавы, а также впервые использовались пять основных подшипников в четырехцилиндровом двигателе.Он имел объем 2,5 литра, имел конфигурацию с верхним расположением клапанов, использовал мокрые гильзы цилиндров и предлагался с силовой установкой под капотом мощностью 70 или 97 л.с.

ГАЗ М24

Автоматическая коробка передач была представлена в 1959 году, но успеха не имела. Последующие изменения были ограничены в основном дизайном решетки радиатора, и позже к ассортименту были добавлены версии M22G wagon и M22E для скорой помощи. Салон «Волга», как и до него «Победа», стал одним из самых популярных такси в России. В Бельгии импортная фирма Sobimpex в качестве опции установила дизельный Rover мощностью 65 л.с.Следующая разработка «Волги» появилась в 1968 году — ГАЗ М24 или Волга 24 с более низкими линиями и большей колесной базой. Мощность двигателя составляла до 110 л.с. с приводом от четырехступенчатой полностью синхронизирующей коробки передач с напольным переключением передач.

Волга 24 полностью вытеснила старую машину к 1971 году и получила высокую оценку в странах Восточного блока, выиграла золотые медали на международных выставках в Пловдиве и Брно и одержала победу в классе на ралли Таурус-73: ни о каких достижениях не сообщалось для Запада, но они и не имели бы большого значения, даже если бы были такими.Затем завод в Горьком был расширен для производства нового герметичного двигателя V6 объемом 2,5 литра мощностью 160 л.с., который планировалось открывать для капитального ремонта каждые 150 000 километров. Этот двигатель был разработан НАМИ, Московским автомобильным исследовательским центром, для «Волги 24» и для четырехколесной производной модели «Волга Универсал».

4-дверная «Волга» 1961 года показала, насколько российская автомобильная промышленность копирует американскую.

ЗИС, ЗИЛ и ЗИМ

В 1973 году была представлена версия вагона-вагона 24-02 седана «Волга» с тремя рядами сидений, в которых разместились водитель плюс семь пассажиров или водитель, с двумя задними сиденьями в откинутом положении, одним пассажиром и 500 кг сиденья груз.Казалось, что российский автопром довольно аккуратно определяет, какой завод и какой тип выпускает. Волга стала национальным такси. Пожалуй, лучшую автомобильную стоимость тогда обеспечивали автомобили ЗИС, ЗИЛ и ЗИМ (каждый назван в честь завода, который их выпустил).

Средний рынок изначально поставлялся Москвичом, затем Апорожец и Лада на базе Fiat открыли новые направления для легковых автомобилей. Качество, возможно, не соответствовало западным стандартам, но российская автомобильная промышленность, казалось, точно знала, кто и что делает, и удалось избежать расточительных внутренних усилий по борьбе с конкуренцией.На взгляд востока, результаты хорошо регулируемой и свободной от конкуренции отрасли проявились в автомобилях, но российским дизайнерам нужно было больше бросать вызов, и они начали демонстрировать, что они могут научиться соответствовать мировым стандартам отделки и производительности — хотя немногие из них могли бы. утверждают, что они на самом деле были где-то близко.

Волга ГАЗ-3102

В 1982 году ГАЗ представил третье поколение Волги — ГАЗ-3102. Однако этот автомобиль был ограничен для широкой публики, и производство старой серии продолжалось, не имея подходящей замены. ГАЗ предпринял глубокую модернизацию модели -24, используя многие из характеристик модели -3102.В результате получился совершенно новый автомобиль, который выпускался вплоть до начала 1990-х годов. Внешне изменения коснулись новой модели, лишившейся почти всех хромированных деталей за счет новой пластиковой решетки, новых «утопленных» дверных ручек. На окнах передних дверей больше не было угловых створок, а новые пластиковые зеркала заднего вида теперь были установлены как на стороне водителя, так и на стороне пассажира. Внутри старый ЗМЗ-24 был заменен на производный двигатель ЗМЗ-402, в котором был введен новый карбюратор и механизм охлаждения, обеспечивающий выходную мощность 98 л.с. (с 85 л.с. на -24).

Модель 24-10 получила новую подвеску, которая позволяла устанавливать колеса большего размера, с новым ободом в стандартной комплектации, а также имела новый комплект тормозов с вакуумным усилителем. Некоторые машины были оснащены дисковыми тормозами от модели -3102. Внутри автомобиль получил совершенно новый интерьер, основанный на зарубежных моделях 1980-х годов, включая органы управления приборной панелью и подголовники на сиденьях. Как и базовый -24, автомобиль имел несколько модификаций, в том числе представленный в 1987 году универсал ГАЗ-24-12 и малосерийный ГАЗ-24-34 с двигателем V8.Самым значительным влиянием автомобиля было то, что в отличие от 3102, который продавался в основном для государственных учреждений и корпораций, ГАЗ-24-10 был прямо противоположным, а это означало, что многие частные владельцы, желающие иметь автомобиль среднего размера, теперь могли его приобрести с относительной легкостью. Однако в целом, даже на момент своего появления на рынке автомобиль был очень устаревшим по сравнению с западными конкурентами, и производство было прекращено в 1992 году. По данным ГАЗ, с 1970 по 1992 год было произведено 1 481 561 автомобиль серии -24, что делает его самым высоким за всю историю автомобилем. завод.

ГАЗ-31029

К началу 1990-х ГАЗ находился в кризисном состоянии, за исключением -3102, его модели были старше десяти лет, и средства, которые он надеялся приобрести для своих будущих разработок, таких как -3105, так и не поступили. ГАЗ-31029 стал гибридом ГАЗ-3102 и ГАЗ-24-10, производство которых было прекращено в 1992 году. Новая модель имела более аэродинамический передний кузов. Модель также первой в серии представила инжекторный двигатель ЗМЗ-4062.10 с четырьмя клапанами на цилиндр, хотя также были доступны карбюраторные двигатели.Также в отличие от 3102, 31029 был универсалом. Последний, в отличие от седана, по-прежнему сохранил большую часть стиля задней части модели -24.

Изначально автомобиль пользовался популярностью, учитывая архаичный возраст ГАЗ-24-10, который он заменил, но экономические трудности 1990-х годов означали, что вскоре его репутация будет сломана из-за низкого качества сборки и проблем с коррозией, а более старый 3102, все еще производившийся на специальном конвейере, вскоре получил предпочтение после того, как стал доступным для широкой публики после распада Советского Союза.Несмотря на это и небольшой производственный цикл, ГАЗ установил рекорд — более 115 тысяч автомобилей в год с моделью 31029.

ГАЗ-3110

ГАЗ никогда не планировал 31029 как постоянную модель, но, поскольку замены не было, компания решила постоянно модернизировать существующий автомобиль. В 1996 году появился ГАЗ-3110, в новой модели ГАЗ попытался модернизировать автомобиль до нового стандарта в соответствии с тенденциями 1990-х годов. Внешне все, кроме дверных панелей, были переработаны и заменены.Автомобиль получил новый дизайн передней и задней части, после чего вернулась хромированная отделка. Рулевое управление с усилителем стало стандартным, наряду с новыми 15-дюймовыми колесами и тормозами Lucas.

Основным нововведением 3110 было то, что в дополнение к стандартному выбору двигателей 31029, были введены два дизельных двигателя ЗМЗ-560 и ЗМЗ-561. Более того, начиная с 2001 года, после модернизации на самом заводе ГАЗ, -3110 теперь получил современную акриловую краску, которая резко снизила проблемы с коррозией, от которых страдали Волги.В 2003 году 3110 получил шаровую переднюю подвеску, также стали доступны турбодизели Steyr.

Разное
