Устройство и принцип работы подушек безопасности водителя

Благодаря подушкам безопасности водитель и пассажиры защищены от серьезных травм. Рассмотрим принцип срабатывания «аэрбегов», их типы и методы определения наличия пневмоподушек в авто.

Производители автомобилей стараются заботиться о своих клиентах и оборудуют авто не только надежными ремнями безопасности, но и подушками безопасности (также их называют пневмоподушками или Airbag). При этом в современных машинах их может быть от 2 до 7. Что же собой представляют подушки безопасности в автомобиле и как они действуют? Попробуем разобраться.

Что собой представляет «аэрбег»

Устройство подушки безопасности довольно простое. Условно изделие можно разделить на три составные части: сумку, датчики удара и газогенератор (систему надува).

Сумка

Представляет собой тонкую, многослойную, нейлоновую оболочку (толщиной не более 0,4 мм) способную выдерживать большие кратковременные нагрузки. Сумка расположена в специальной шине, которая закрыта специальной накладкой из ткани или пластика.

Датчики удара

Эти компоненты, как правило, располагаются в передней части машины. Они отвечают за своевременное срабатывание подушки безопасности автомобиля, то есть именно эти сенсоры активируют ее сразу после столкновения с объектом на скорости более 20 км/ч. Однако при этом учитывается также и сила удара, поэтому пневмоподушка может сработать даже в стоящем авто, если столкновение было достаточно сильным.

Датчики устанавливаются двух типов:

  • Ударные (фиксируют удар, который приходится на кузов).
  • Датчики пассажирского сидения (благодаря им можно исключить срабатывание системы, если помимо водителя в машине больше никто не находится).

Помимо датчиков в системе также часто дополнительно устанавливаются акселерометры (помогают определить положение авто).

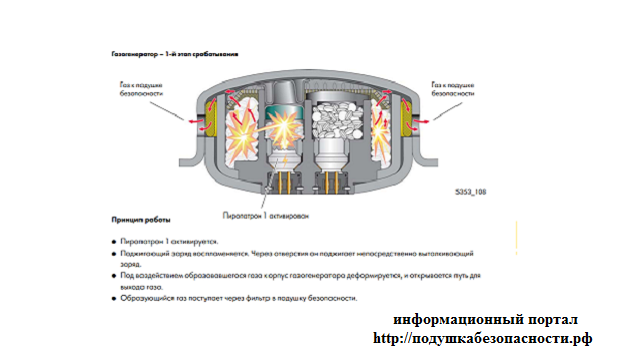

Газогенератор

Первоначально эти элементы были оснащены всего одним пиропатроном, из-за чего было очень сложно регулировать подачу газа в подушку исходя из габаритов и положения сидящего в машине человека. Однако современные «аэрбеги» имеют 2 пиропатрона. Первый (основной) выпускает 80% газа (так называемая мягкая посадка), второй подключается только в том случае, если столкновение было слишком сильным и человек нуждается в более жесткой подушке.

Все 3 составляющие пневмоподушки должны быть исправными, только в этом случае можно гарантировать, что защитные элементы сработают безотказно.

Как происходит срабатывание «аэрбега»

Принцип работы подушек безопасности можно условно разделить на несколько этапов:

  • Столкновение транспортного средства с другим объектом.
  • Автоматическое срабатывание электронных датчиков, которые запускают следующий механизм.
  • Система получает сигнал от электронного блока управления и происходит срабатывание детонатора (заряда из таблеток натриевой кислоты), вследствие чего газ (аргон или озон) нагревается и под высоким давлением (до 250 мПа) вырывается наружу. Однако перед этим он проходит через специальный металлический фильтр и остужается.
  • Происходит резкое заполнение подушки, и она раскрывается через 30 миллисекунд после того, как сработавшие датчики отправили сигнал.

  • Водитель или пассажир авто ударяется головой об «аэрбег», который значительно гасит энергию полученного удара. Благодаря этому на человека приходится всего 10% остаточного удара.
  • Подушка «опадает».

Говоря о том, как работают подушки безопасности, стоит учитывать конструктивные особенности автомобиля, так как в некоторых машинах есть всего 2 «аэрбега», тогда как в других аварийные элементы установлены практически в каждой плоскости.

Разновидности подушек безопасности

Сегодня автомобили могут быть оборудованы сразу несколькими типами защитных элементов.

Фронтальные

«Аэрбеги», расположенные в рулевом колесе (водительские) и в верхней части панели инструментов (пассажирские), считаются самыми распространенными. Они устанавливаются даже на самые бюджетные машины. Эти подушки отличаются друг от друга по размерам, так как расстояние от руля до водителя значительно меньше, чем от человека, сидящего рядом, до «торпедо».

Элементы срабатывают только при столкновении передней части авто. Однако уже разработана подушка безопасности водителя многоступенчатого типа, которая активируется при столкновениях разного типа и тяжести.

Важно! На передней пассажирской подушке безопасности находится кнопка отключения, которую необходимо обязательно нажимать, если на таких сидениях перевозится ребенок в специальном автокресле.

При поездке в авто с фронтальными защитными элементами нужно обязательно уточнить у водителя, есть ли в «торпедо» пневмоподушка. Если таковая имеется, то в руках нельзя перевозить сумки, пакеты и прочие предметы или упираться коленями в место, где находится airbag.

Боковые

Данная разновидность пневмоподушек обычно встречается только в «продвинутых» комплектациях авто. Такие «аэрбеги» предназначены для зашиты плеч, грудной клетки, живота и таза в случае бокового столкновения. Как правило, эти элементы размещаются внутри передних сидений, но также есть и модели для задних кресел, предназначенные для защиты людей, сидящих сзади.

Полезно! Если в авто установлены боковые подушки, то в отсеках дверей нельзя хранить крупные или острые предметы.

Шторки

Также эти элементы часто называют головными подушками безопасности, которые по большому счету тоже предназначены для защиты пассажиров и водителя от боковых ударов, а также от осколков стекла. Они, как правило, устанавливаются либо только для передних сидений, либо для обоих рядов кресел. Размещаются эти элементы в боковых частях крыши авто (над окнами) и иногда в боковых стойках.

Коленные

Данные защитные элементы срабатывают при фронтальном ударе авто. Такие подушки устанавливаются преимущественно на автомобилях средней ценовой категории (С-класса). Как правило, защитные элементы этого типа находятся под рулем и под «торпедо».

Важно! При наличии такое пневмоподушки водитель должен отрегулировать свое кресло таким образом, чтобы от нижней части панели он был на расстоянии нем менее 10 см.

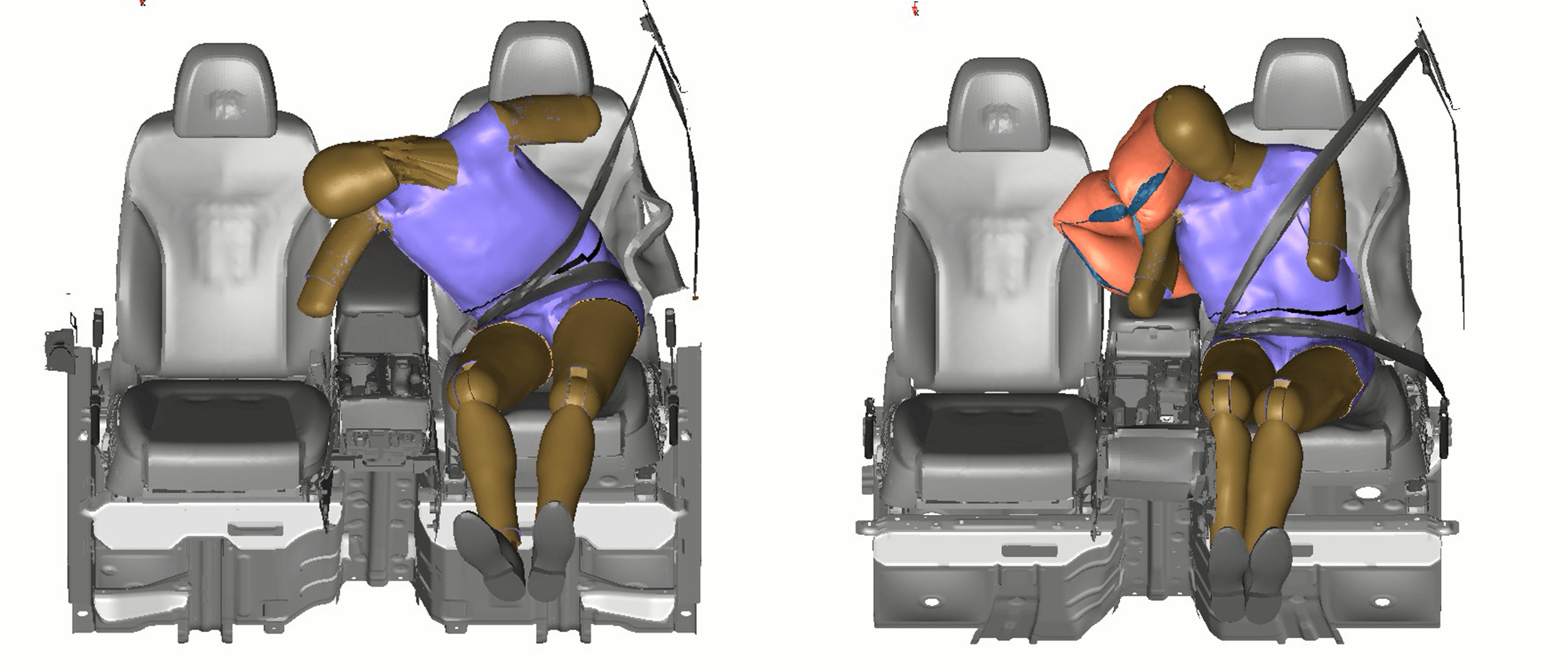

Также сегодня встречаются и менее распространенные разновидности «аэрбегов». К ним относятся задние боковые подушки и центральные пневмоподушки.

Стоит учесть, что при покупке б/у авто у многих может возникнуть логичный вопрос, как проверить подушки. Дело в том, что прежний владелец машины мог уже использовать газовый заряд устройства, но не наполнил airbag повторно (сделать это можно только в автосервисе).

Проверяем подушки безопасности

Сразу после покупки б/у авто, новый владелец железного коня должен убедиться не только в работоспособности своего приобретениея, но и проверить подушки безопасности. В первую очередь стоит убедиться в том, что они вообще предполагаются для данной модели машины. Об этом будут свидетельствовать соответствующие надписи SRS или Airbag на «баранке» и панели «торпедо». Вокруг этих аббревиатур не должно быть сколов или царапин, так как это означает, что защитный аксессуар уже был использован и не факт, что прежний владелец позаботился о дорогостоящей услуге по заполнению пневмоподушек газом. Однако, даже если переустановка изделия была все же произведена, нет гарантии, что процедура выполнена корректно.

Полезно! Срок годности подушек обычно составляет от 10 до 14 лет (в зависимости от модели, марки и года выпуска машины). После этого срока патрон разряжается и изделие приходит в негодность.

Также стоит обратить внимание на стекла (особенно на лобовое). Если они менялись, то вероятнее всего подушка безопасности уже использовалась.

Стоит обратить внимание на дату изготовления ремней безопасности. Данные должны совпадать на всех сиденьях. Если эти элементы были заменены, то возможная причина – сильный удар, который также провоцировал открытие «аэрбега».

Кроме этого, есть еще несколько способов, как проверить наличие и работоспособность подушек:

  • Включить зажигание и дождаться появления на приборной панели надписи «аэрбег», которая должна исчезнуть через несколько секунд.
  • Если в авто есть специальный разъем для диагностики работы систем (обычно расположен под рулем), то необходимо завести двигатель, подождать 30 секунд и закрыть контакты 4 и 13 при помощи обычной канцелярской скрепки. После этого кнопки на приборной панели должны начать моргать. Если на одной из них отображается человек с подушкой, и эта кнопка моргает чаще остальных, то это говорит об ошибке получаемого кода. Если лампочка и вовсе не подает признаков жизни, то это свидетельствует о том, что продавец авто вообще отключил этот модуль.

Кодирование Подушек Безопасности на VAG

Кодирование подушек безопасности VAG

Следующий Бюллетень демонстрирует основные шаги для кодирования подушек безопасности по принципу ИНДЕКСА. Ross-Tech не несет ответственности за любые повреждения или проблемы, которые могут возникнуть в результате выполнения этих инструкций. Пользователь применяет их на свой страх и риск. Не забывайте обращаться к заводскому руководству по ремонту нужного автомобиля! Из-за проблем с ответственностью, Ross Tech не поддерживает установку ранее использованных компонентов подушек безопасности.

Обязательно загрузите и установите последнюю версию VCDS перед выполнением этой процедуры при использовании интерфейса серии HEX. Предложенный индекс кодирования и инструкции будут работать только с этими интерфейсами профессионального уровня (HEX-V2 и HEX-NET).

Когда подушки безопасности сработают, в них постоянно хранятся данные об аварии, которые невозможно удалить обычным способом, нажав функцию [Очистить Ошибки-05]. Блок подушек безопасности необходимо заменить. Внутри блока управления есть электромеханический переключатель, который развертывает подушки безопасности, что-то вроде молотка или спускового крючка на пистолете, его нельзя «перекрутить». Советуем держаться подальше от людей или компаний, которые утверждают, что могут «сбросить» использованный модуль подушкек безопасности. Следующая процедура подробно описывает, как кодировать

НОВЫЙ контроллер подушек безопасности (SRS) после его установки в автомобиле.

Новые блоки подушек безопасности во многих автомобилях VW / Audi содержат мягкое кодирование всех «нулей» с завода и должны быть закодированы сразу после их монтажа в автомобиле.

1. Всегда сохраняйте полное [Автосканирование] перед демонтажем модуля подушки безопасности.

2. Любые проблемы с датчиками столкновения, подушками безопасности или воспламенителями должны быть устранены перед установкой и кодированием нового модуля.
3. Модуль Подушек должен быть правильно установлен на автомобиль, у которого достаточное напряжение АКБ. Проверьте это, прежде чем пытаться связаться с новым модулем или кодировать его.

Модели, которые обычно используют индексирование на основе подушек безопасности, включают:

Audi:
Audi A6 / S6 / RS6 / Allroad (4F)
Audi Q7 (4L)

Если при работе на A6 или Q7 появятся коды ошибок связанные с Защитой Компонентов, то потребуется процедура Factory Scan в сочетании с прямым онлайн-подключением у дилера Audi.

Bentley:
Continental (3W)

VW:
New Beeltle / Cabriolet (1C / 1Y / 9C)
Eos (1F / AH)
Golf / Jetta / Bora (1J / 9M)
Golf, GTi, Jetta, Jetta Sportwagon (1К / 5М)

W Golf / Golf Plus / Jetta Wagon (JSW) / Golf Variant (5K / 52 / AJ)
VW Jetta (16 / AJ)
Passat (3B)
Passat (3C / AN)
Passat (NMS / A3)
Пассат Купе (35)
Phaeton (3D)
Tiguan (5N / AX)
Touareg (7L)

Модели, которые НЕ используют индексирование подушек безопасности, включают в себя платформу MLB и платформу MQB.

Порядок кодирования

При подключении к соответствующему блоку новой подушки безопасности VCDS может «предложить» соответствующее значение кодирования. Эта функция доступна только в том случае, если VCDS используется с одним из наших интерфейсов профессионального уровня (HEX-V2 или HEX-NET). Отказ от ответственности: Мы не можем гарантировать, что кодирование через VCDS, будет правильным, но при его использовании не может быть нанесен вред блоку управления. Если процедура проходит неправильно, просто прекратите коммуникацию, выйдя из меню, и кодирование останется нулевым.

Модули подушек безопасности могут быть с коротким или длинным кодированием в зависимости от установленной системы.

— В любом случае пользователь нажмет кнопку [Coding Helper] или [Long Coding Helper].

Вариант 1: Короткое кодирование

С помощью программы VCDS, нажмите [Coding — 07]

Далее следуйте указанием в меню [Coding Helper] пока не появится следующий экран:

В приведенном выше примере VCDS читает код индекса 06 и предлагает правильное кодирование. Если VCDS не может прочитать индекс автоматически, вместо этого можно выполнить процедуру ручного ввода индекса, как описано в примечаниях на экране.

После ввода нового предложенного кодирования убедитесь, что введено не нулевое значение WSC (код WorkShop), как показано выше для значения 15656. Если в существующем WSC все нули, вам может потребоваться ввести действительный код, прежде чем модуль примет новое кодирование — любые не нулевые значения, например 12345, должны работать для WSC.

Нажмите [Do It!].
После того, как вы выйдете из контроллера подушки безопасности, выключите и снова включите зажигание и вернитесь в это меню, поле Software Coding должно отображать 12342.

Вариант 2: длинное кодирование

С помощью программы VCDS войдите в меню [Coding — 07]

Нажмите кнопку [Long Coding Helper] и перейдите в экран как показано ниже:

На примерах выше и ниже VCDS читает Код Индекса 5H и предлагает правильное кодирование. Если VCDS не может прочитать индекс в автоматическом режиме воспользуйтесь процедурой Ввода Индекса Вручную (описана ниже) вместо указанной.

После того, как введено новое предлагаемое кодирование, убедитесь, что введены не нулевые значения WSC (WorkShop Code) / Importer / Equipment, как показано на фотографии выше, используя 09003 | 957 | 00200. Если все существующие значения являются нулями, вам может потребоваться ввести действительные коды, прежде чем модуль примет новую кодировку — любые цифры, отличные от нуля, например 12345 | 123 | 12345 — должно работать точно.
Нажмите [Do It!].
После того, как вы выйдете из меню блока подушки безопасности, выключите и снова включите зажигание и вернитесь в это меню, поле Software Coding должно отображать 00003548.

Ввод Индекса Вручную

В тех случаях, когда VCDS предложит рекомендации по кодированию модуля Airbag, но не сможет определить индекс автоматически, VCDS даст вам возможность вручную ввести индекс для получения нужного кодирования.

Чтобы найти код, вам понадобится «полный» номер детали для нового модуля подушки безопасности, который можно найти на:
1) Форма счета / заказа для модуля Airbag (предпочтительно).
2) Коробка, в которую упакован новый модуль подушки безопасности.
3) Надписи на лейбле модуля подушки безопасности, как показано справа.

— Обратите внимание на лейбл. В правом верхнем углу написано INDEX [03], это НЕ индекс / цветовой код!
— Индекс отображается сразу после номера детали и состоит из косой черты (/), за которой следуют 3 символа. Последние два символа — то, что нам нужно. Поэтому, если индекс равен / 16A, вы должны ввести 6A. Если индекс был / 01E, вы должны ввести 1E.
— На этикетке справа за номером детали следует косая черта, затем индекс / код цвета с начальным нулем: 1C0-909-605-F / 01E

В этом случае индекс / цветовой код — 01E, поэтому используемый вами индексный ввод вручную — 1E, который вводится в поле «Ввод Индекса Вручную».







Ниже приведен пример кодирования модуля  5C0-959-655 / 05H с индексным кодом 5H:

Необходимо вписать Индекс 5H на основе информации с лейбла компонента. Далее нажать [Suggest].

Предложенная кодировка вводится автоматически в раздел Новая Кодировка:

После того, как введено новое предлагаемое кодирование, убедитесь, что введены не нулевые значения WSC (WorkShop Code) / Importer / Equipment, как показано на скрин-шоте выше, используя 09003 | 957 | 00200. Если все существующие значения являются нулями, вам может потребоваться ввести действительные коды, прежде чем модуль примет новую кодировку — что угодно, отличное от нуля, например 12345 | 123 | 12345 должно работать.
Нажмите [Do It!].

После того, как вы выйдете из меню модуля подушки безопасности, выключите и снова включите зажигание и вернитесь в меню снова, поле Software Coding должно отображать 00003548.

Примечание

Если код отклонен, проверьте коды ошибок. Общие причины отклоненного кодирования включают, но не ограничиваются:
1) Нулевые значения WSC / Импортер / Параметры оборудования
2) Установлен неправильный модуль подушки безопасности или введен неверный индекс
3) Несовместимое оборудование, включая:
— Датчик на стороне пассажира.
— Модуль PODS.
— Датчики столкновения. Наиболее распространенные случаи несовместимых датчиков столкновения обнаруживаются на шасси VW Jetta (9M) 2002 — 2005 гг. В последние годы отделы запчастей VW поставили клиентам Mk4 блоки управления с универсальным индексом 04 в качестве замены нескольких различных номеров индексов. Если авто изначально имело другой индексный номер, например 1E, то другие компоненты в автомобиле, такие как датчики столкновения, могут нуждаться в их замене, чтобы индекс 04 работал. Представительство VAG должно предоставить информацию о любых необходимых дополнительных запчастях. Это упоминается в TSB № 69-08-04, и такие автомобили обычно имеют следующие коды неисправностей:

01221 — Датчик боковой подушки безопасности; Сторона водителя (G179): нет или неверная базовая настройка / адаптация
01222 — Датчик боковой подушки безопасности; Сторона пассажира (G180): нет или неверная базовая настройка / адаптация
01639 — Датчик боковой подушки безопасности; Сторона заднего пассажира (G257): нет или неверная базовая настройка / адаптация
01638 — Датчик боковой подушки безопасности; Сторона задних водителей (G256): нет или неверная базовая настройка / адаптация

Volkswagen Golf Руководство по ремонту и обслуживанию – Снятие и установка пиропатрона боковой подушки безопасности водителя -N95-

Специальные инструменты и оборудование для мастерских требуется
  Имеющаяся в продаже отвертка Torx T25 диаметром прибл. 100 длина мм
Удаление
  ПРЕДУПРЕЖДЕНИЕ

  Соблюдайте правила техники безопасности при работе с пиротехническими компоненты → Глава.
  Соблюдайте правила утилизации пиротехнических компоненты → Глава.
–  Переместите рулевое колесо в крайнее заднее и нижнее положение.
–  Используйте весь диапазон регулировки рулевой колонки приспособление для этой цели.
–  Снять верхнюю облицовку рулевой колонки → Глава.
–  Поверните рулевое колесо так, чтобы отверстие на задней стороне руль точно в верхнем положении.

– Разблокировка -стрелки- блокировка Кронштейн -1- боковой подушки безопасности водителя -2-. Для этого используйте торкс отвертка T25 ок. длина 100 мм.
  Примечание

При использовании плоской отвертки провода могут поврежден.
–  Поверните рулевое колесо на 180° и повторите процедуру на противоположная сторона рулевого колеса.
–  Возврат рулевого колеса в среднее положение (колеса направлены прямо).


–  Для «e-Golf» или «Golf GTE» отсоедините разъем высоковольтной системы -TW-.
–  Отсоединить провод массы аккумулятора при включенном зажигании → Электрическая система; Респ.гр.27.
  ПРЕДУПРЕЖДЕНИЕ

Перед работой с пиротехническими компонентами (например, разъединение электрического разъема), человек обращаться с ними, должен убедиться, что он/она «электрически выписан». Для этого, например. коротко коснуться двери ударная пластина.


–  Осторожно потянуть боковую подушку безопасности водителя -3- немного вылезает из руля.

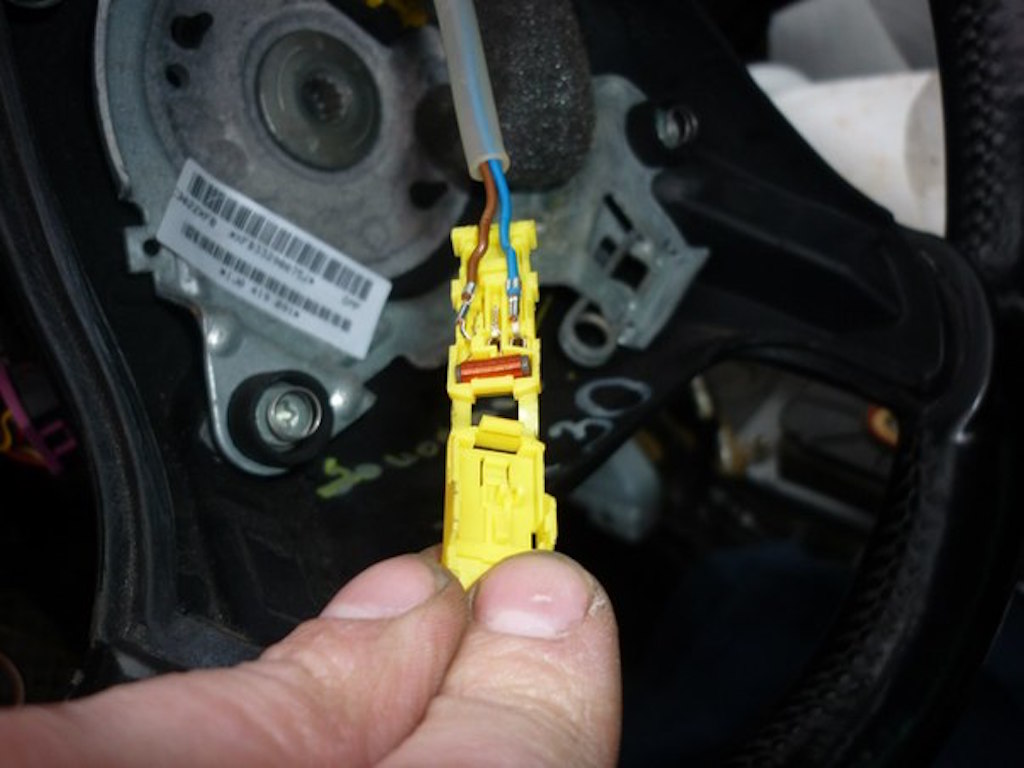

–  Вынуть фиксатор разъема -2—стрелка- и нажмите на него, затем отсоедините разъем -1-.
–  На автомобилях с отключением многофункционального рулевого колеса разъем.
  ПРЕДУПРЕЖДЕНИЕ

Отложите подушку безопасности в сторону так, чтобы удар отступы направлены вверх.
Установка
  ПРЕДУПРЕЖДЕНИЕ

  Соблюдайте правила техники безопасности при работе с пиротехническими компоненты → Глава.
  Перед работой с пиротехническими компонентами (например, подключение электрического разъема), человек обращаться с ними, должен убедиться, что он/она «электрически выписан». Для этого, например. коротко коснуться двери ударная пластина.
Установите в обратном порядке, но обратите внимание на следующее:
  Примечание

  Убедитесь, что электрические разъемы полностью вставлены в остановитесь и включите звук.
  Убедитесь, что провода не зажаты.
–  Соединить разъем.
–  Вдавите соединитель в углубления на рулевом колесе, чтобы зафиксировать это.


–  Положение боковой подушки безопасности водителя -1- в рулевое колесо и нажмите на него, пока он не зафиксируется со слышимым щелчком. Руки должны быть для этого расположены по краям.


  ПРЕДУПРЕЖДЕНИЕ

Аккумулятор необходимо подключать при включенном зажигании. Если пиротехнические компоненты (например, подушка безопасности, ремень безопасности натяжители) ремонтируются неправильно, нежелательные срабатывание может произойти после подключения аккумулятора. При подключении убедитесь, что в автомобиле никого нет. батарея.

–  Для «e-Golf» или «Golf GTE» подключите разъем высоковольтной системы -TW-.
–  Подключить провод массы аккумулятора при включенном зажигании → Электрическая система; Респ. гр.27.
  ПРЕДУПРЕЖДЕНИЕ

Если зажигание еще не было включено после батарея была повторно подключена «сигнальные лампы в приборной панели вставка в панель выключена», зажигание (ключ или кнопка) должно включать только сидя на сиденье водителя и с сиденьем, установленным в крайнее заднее положение.
–  Наконец, прочитать и очистить память событий блока управления подушками безопасности так как неисправности могут быть сохранены в результате отключения электрические разъемы → Автомобиль диагностический тестер.
Моменты затяжки
  → Глава «Обзор узлов — боковая подушка безопасности водителя»


Обзор сборки — боковая подушка безопасности водителя
1 – Ловить Для снятия используйте отвертку Torx T25 диаметром прибл. длина 100 мм 2 — Блок управления электроникой рулевой колонки -J527- С …

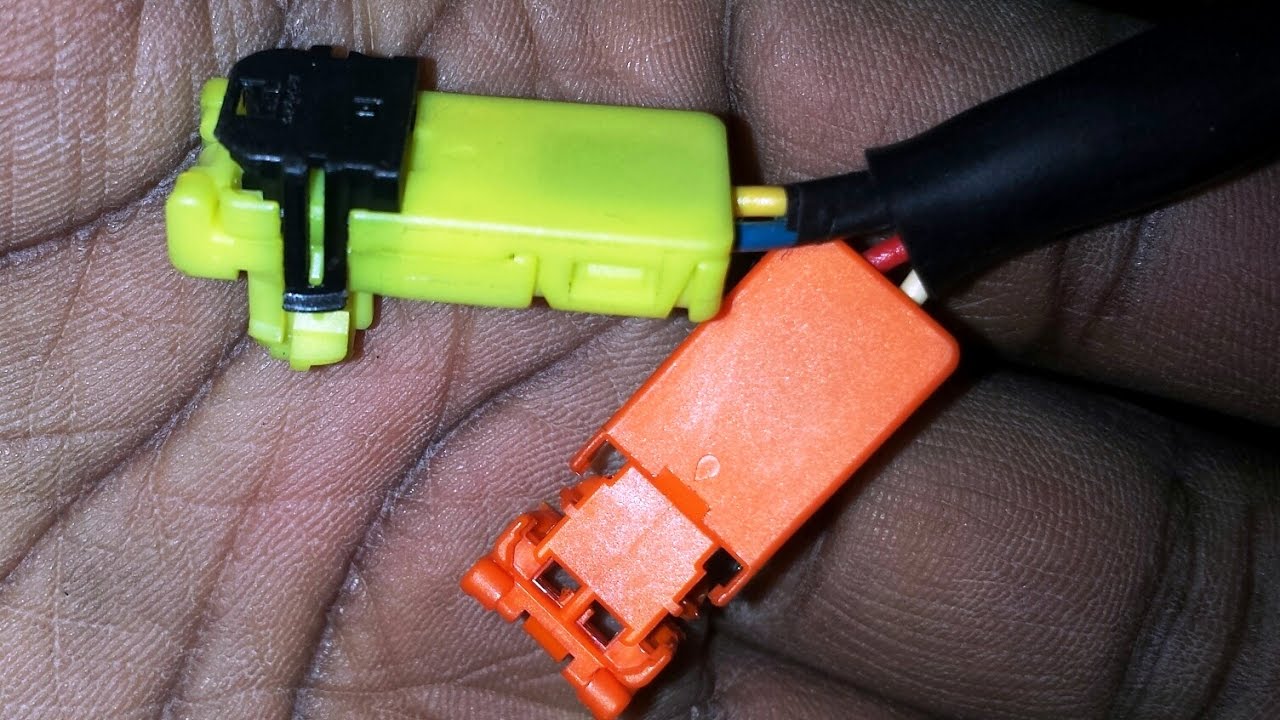

Замена разъема на подушке безопасности
Удаление ПРЕДУПРЕЖДЕНИЕ Соблюдайте правила техники безопасности при использовании пиротехнических компоненты → Глава. …
