Установка поршня первого цилиндра двигателей QG16DE и QG18DE в положение ВМТ такта сжатия Nissan Primera 2001-2007

Nissan

Primera

P12 [2001 — 2008]

Petrol

• Acura (2)
• Audi (409)
• BMW (31)
• Chery (847)
• Chevrolet (924)
• Citroen (88)
• Daewoo (122)
• Fiat (72)
• Ford (1043)
• Geely (5)
• Honda (161)
• Hyundai (1369)
• Kia (41)
• Mazda (45)
• Mercedes-Benz (515)
• Mitsubishi (1259)
• Nissan (2591)
• Opel (187)
• Peugeot (78)
• Renault (1516)
• Skoda (1081)
• Subaru (1)
• Suzuki (19)
• Toyota (1693)
• Volkswagen (612)
• ВАЗ (Lada) (1031)
• ГАЗ (318)

• Almera Classic (527)
• Caravan (1)
• Note (145)
• Primastar (1)
• Primera (985)
• Qashqai (687)
• X-Trail (245)

• P12 [2001 — 2008]

  (985)

• Petrol (985)

Техническое обслуживание

Кузов и салон

Ходовая часть

Трансмиссия

Рулевое управление

Тормозная система

Двигатель

Электрооборудование

Система вентиляции и кондиционирования

Система безопасности

Запасные части и расходники

Система смазки

Система охлаждения

Система питания

Система улавливания паров топлива

Система выпуска газов

Другие статьи

Добавить в гараж Фильтровать

favorite 0

print share bookmark_border

0 Просмотры

0. 0 Рейтинг

Не обозначено

Автосервисы рядом

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток — 10 мм
• Насадка на вороток — 13 мм
• Насадка на вороток — 17 мм
• Насадка на вороток — 27 мм
• Гаечный ключ рожковый — 10 мм
• Гаечный ключ рожковый — 12 мм
• Гаечный ключ рожковый — 17 мм
• Оправка
• Отвертка плоская большая

Примечания:

Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепи привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет работать нормально.

Для выставления меток проверните коленчатый вал на необходимое число оборотов, так как количество звеньев цепи не кратно количеству зубьев на звездочках привода газораспределительного механизма.

После этого обязательно убедитесь в совпадении меток на звездочке коленчатого вала (если снят шкив привода вспомогательных агрегатов). Если метки не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять цепь привода распределительных валов и провернуть коленчатый вал до совмещения меток.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите правый брызговик двигателя. Более подробно здесь.

3. Снимите переднюю крышку привода газораспределительного механизма.

Примечания:

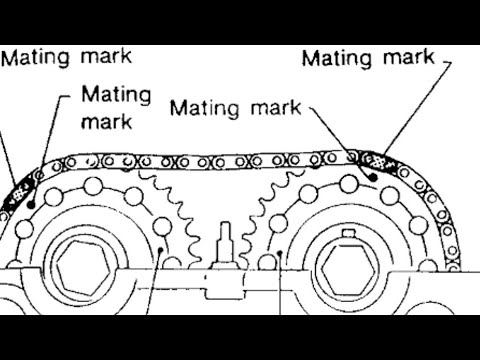

Расположение меток на цепи привода газораспределительного механизма и на приводных звездочках двигателей QG16DE и QG18DE при выставлении верхней мертвой точки такта сжатия 1-го цилиндра:  А — метки на звездочках распределительных валов и на цепи; Б — метки на звездочке коленчатого вала и на цепи.

Выставляйте ВМТ по меткам А на звездочке выпускного распределительного вала, на механизме изменения фаз газораспределения впускного вала, (метки на указанных деталях должны совпадать с желтыми метками на цепи привода).

И метке Б на звездочке коленчатого вала (эта метка должна совпасть с синей меткой на цепи привода).

4. Снимите с коленчатого вала шкив привода вспомогательных агрегатов.

5. Снимите втулку масляного насоса.

6. Снимите крышку привода газораспределительного механизма, ослабьте натяжение цепи и снимите цепь со звездочки коленчатого вала.

7. Вверните болт крепления шкива привода вспомогательных агрегатов, не устанавливая — шкив, и проверните коленчатый вал до совпадения меток.

8. Установите снятые детали в порядке, обратном снятию.

В статье не хватает:

• Качественных фото ремонта
• Фото инструмента

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство «Третий Рим».

favorite 0

print

share

bookmark_border

Не получается выставить метки ГРМ — Ремонт (общие вопросы)

1. 17.08.2007, 16:22 #1

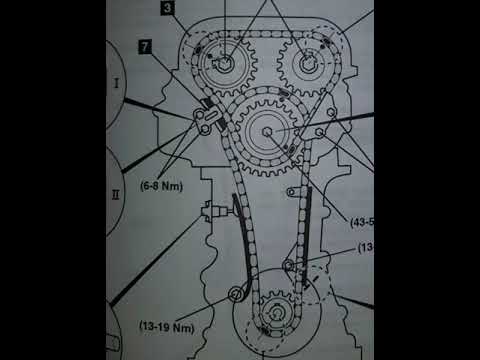

   Помогите выставить метки ГРМ на SR18

   Добрый день.
   Nissan Primera 93г.в. двигатель SR18, соскочила цепь ГРМ теперь не получается выставить обратно как должно быть. По одному мануалу от другого двигателя выставили, после чего стало стрелять в воздухан при 3000об., потом выставили по другой документации, результат — теперь стреляет в глушитель. Помогите правильно всё выставить или поделитесь ссылкой на документацию по двигателю SR18
   За ранее благодарен.

   ---

2. ---

3. 20.08.2007, 15:54 #2

   Помогите выставить метки ГРМ на SR18

   Езжай в сервис самый верный метод! С этим зажиганием постоянно гемор, сам врядли сделаешь идеально, неоднократно убеждался..

   ---

4. 24.08.2007, 16:03 #3

   Помогите выставить метки ГРМ на SR18

   В том то и дело, что в сервисе тоже не знают как эти метки точно должны быть выставлены.
   Заказал книгу на авторынке, буду ждать

   ---

5. 24.08.2007, 16:17 #4

   Помогите выставить метки ГРМ на SR18

   засада…

   ---

6. 24.08.2007, 20:28 #5

   Помогите выставить метки ГРМ на SR18

   А ещё мне понравился ответ от официциально диллера Nissan в России:

   Кто-то, возможно вы, отставлял вопрос на сайте www.major-nissan.ru . Высылаем вам ответ.

   Вопрос: Nissan Primera 93г.в. двигатель SR18, соскочила цепь ГРМ теперь не получается выставить обратно как должно быть.
   Подскажите как правильно выставить метки на этом двигателе.

   Ответ: Здравствуйте Андрей. К сожалению, мы не обладаем такой информацией т.к. данная модель давно снята с производства.
   Попробуйте поискать руководство по ремонту в магазинах технической книги.
   C уважением Иванов Иван (изменено), отдел технической
   информации.

   вот это точно засада

   ---

7. 28.01.2009, 01:30 #6

   Помогите выставить метки ГРМ на SR18




   это SR20

   ---

8. 28.01.2009, 16:05 #7

   Помогите выставить метки ГРМ на SR18

   Сообщение от crazycrazy

   Добрый день.
   Nissan Primera 93г.в. двигатель SR18, соскочила цепь ГРМ теперь не получается выставить обратно как должно быть. По одному мануалу от другого двигателя выставили, после чего стало стрелять в воздухан при 3000об., потом выставили по другой документации, результат — теперь стреляет в глушитель. Помогите правильно всё выставить или поделитесь ссылкой на документацию по двигателю SR18
   За ранее благодарен.

   Качай книгу http://www.primera-club.ru/forum/topic/11321.htm , там всё есть! Зачем заказывать?!

   ---

9. 26.02.2010, 02:37 #8

   на двигатель sr18 есть данные по размерам шеек коленвала в этих ссылках? а то я двогло разобрал,а с литературкой бедос! и ссылки на казнет не работают,а то что скачал не содержет информации о моем двигателе! помогите чем сможете!
   P. S. привет родной Алмате!!!!!!!!!!!

   ---

10. 01.03.2010, 19:30 #9

    ищи в инете файл
    Nissan_SR20DE.pdf
    к сожалению ссылки нету, качал где то на нашем формуме…там и про SR18

    ---

11. 02.03.2010, 10:39 #10

    спасибо,парни! моя жажда к знаниям удовлетварена!))))))))))

    ---

« ниссан примьера ДВС QG18(DD) 1999г КПП- вариатор. универсал | антифриз попал в клапан ХХ »

Быстрый и дешевый способ замены цепи привода ГРМ Nissan Primera P12 – отрезать, прокормить, соединить

Итак, ребята, вот вам небольшая рождественская история. Немного опоздавший. Перед рождеством я задумался, почему мой новый Nissan Primera P12 1.6 2007 года стал странно работать. Однажды мне вообще не удалось запустить двигатель, и загорелась лампочка неисправности двигателя. Когда я крутил колеса, двигатель пару раз внезапно останавливался. Прочитал коды неисправностей, сказали что проблема в датчиках положения распредвала и коленвала. Я безуспешно менял датчики, потому что на самом деле проблема была в ослабленной цепи ГРМ. О, черт!

Так как я плохой самодельщик, я решил сам поменять цепь ГРМ, поэтому большую часть Рождества я провел со своей машиной. Поскольку сальник коленчатого вала и т. д., казалось, были в хорошем состоянии, и я хотел сэкономить деньги вместо того, чтобы разорвать пол машины, я пошел неортодоксальным путем и заменил только саму цепь ГРМ и прокладки крышки коромысел. Проехав около 1000 км, машина по-прежнему работает как часы 🙂 У Nissan Primera цепь ГРМ так называемого бесшумного типа, но я нашел хороший инструмент для обычных цепей, который хорошо работал в этом проекте (см. фото).

Если вы вдохновитесь и попытаетесь повторить описанную здесь процедуру, обратите внимание на этот предупреждение. Я не гарантирую, что этот метод будет работать должным образом, и я не несу никакой ответственности за ваши действия, поэтому я не несу ответственности за любой возможный ущерб, который могут причинить эти рекомендации! Заметьте, я не автомеханик. На самом деле, я даже не автолюбитель, мне просто нужна машина, чтобы ездить на работу и заниматься другими делами. Не стесняйтесь комментировать, если вы видите здесь что-то глупое, чтобы я мог стать еще лучшим мастером по ремонту автомобилей своими руками 🙂 Обратите также внимание, что во время проекта я много экспериментировал, и я опишу здесь только основные моменты, которые я считаю важными для получения Работа выполнена. Сначала я расскажу о проекте в целом, а затем покажу вам несколько фотографий и дополнительные детали.

Итак, я сначала отсоединил аккумулятор. Я снял пластиковую крышку двигателя и катушки зажигания. Затем датчик распредвала, трубки и провода крепятся к крышке коромысел, самой крышке коромысел и передней крышке ГБЦ. Не забывайте ослаблять/затягивать болты крышки коромысла зигзагообразно, чтобы равномерно ослабить/распределить прижимное усилие. Будьте очень осторожны с передней крышкой, отвержденная прокладка очень жесткая. При снятии мне удалось сломать обод одного болта, к счастью с внешней стороны уплотнителя! Аккуратно используйте резиновый молоток, универсальный нож, плоскую отвертку в качестве рукоятки и/или деревянный пробойник/рычаг, если это необходимо. Помните, что вы работаете с мягким алюминием, не повредите сопрягаемые поверхности разных деталей, иначе в итоге вы можете столкнуться с утечкой масла! Не допускайте попадания грязи в двигатель! Я сделал, немного, и быстро вытер его 🙂 Не бросайте инструменты или детали в двигатель!

Я выкрутил свечи зажигания, чтобы сбросить давление в цилиндрах. Я просунул железный стержень через отверстие свечи зажигания, чтобы увидеть верхнее и нижнее положения 1-го поршня. Затем, вращая коленчатый вал (в направлении вращения), я установил 1-й цилиндр в верхнюю мертвую точку (конец такта сжатия). Также проверил совпадение меток ГРМ на цепи с метками на звездочках распредвалов, после чего сделал свои метки относительно неподвижных частей двигателя. Я также сделал метку на шкиве коленчатого вала, которая совпала с меткой на масляном поддоне.

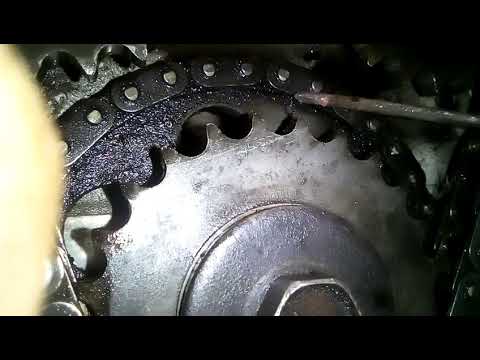

С этого момента следите за тем, чтобы цепь не соскользнула с зубьев. Новая и старая цепи разрезаются в одних и тех же местах (цепным инструментом) и временно соединяются вместе с концов (жесткой металлической проволокой). Кому-то нужно вращать коленчатый вал под четким командованием другого, который одновременно подает новую цепь в двигатель. Если цепь проскальзывает только на пару зубцов, в конце концов вы сможете сдвинуть ее обратно так, чтобы все метки оказались на своих первоначальных позициях. Если цепь проскальзывает слишком много зубьев, поршень может столкнуться с клапаном и повредить двигатель! Я не знаю, как выйти из этой ситуации, если это произойдет.

Перед подачей новой цепи в двигатель снимите натяжитель цепи. Откройте храповик плунжера с помощью маленького рычажка в натяжителе, нажмите на плунжер и зафиксируйте рычажок куском прочной проволоки, вставленной в отверстие (думаю, вы поймете, что я имею в виду, если осмотрите натяжитель). Если натяжитель сломан или сильно изношен, замените его. Если пластиковая направляющая провисания цепи повреждена, я не знаю, как двигаться вперед.

Хотя цилиндры не держат давление, пружины клапанов вызывают различное натяжение распределительных валов, с чем сложно справиться. Перекрывая и соединяя части новой и старой цепей вместе с помощью плоскогубцев, я попытался имитировать неповрежденную цепь, натянутую между звездочками. Я зажимал клещи в новые положения по мере необходимости, в то время как новая цепь медленно подавалась внутрь двигателя, поворачивая коленчатый вал. В конце концов, новая цепь оказалась на своем месте, и оба конца снова оказались в моих руках. Я заметил, что метка на цепи не совпала с меткой на впускной звездочке, но просто переставил цепь в правильное положение. Я думаю, что отклонение было только на один зуб или два. Затем я снова соединил цепь с помощью цепного инструмента и собрал остальные части вместе.

Обратите внимание, что из-за новой более натянутой цепи метки относительно неподвижных частей двигателя, скорее всего, будут смещаться. Метка, которую я нарисовал на цепи со стороны впуска, была приподнята относительно верхней кромки ГБЦ. Я убедился, что поршни и клапаны не столкнулись, осторожно провернув коленчатый вал на несколько оборотов. Из-за использования пассатижей я использовал увеличительное стекло, чтобы осмотреть всю цепь и ее штифты с обеих сторон и сверху, чтобы определить возможные изгибы или другие повреждения цепи.

При установке натяжителя цепи я тщательно очистил сопрягаемые поверхности, чтобы избежать утечек масла, снижающих толкающее усилие плунжера. Я также боялся возможного попадания сжатого воздуха в натяжитель. Таким образом, перед установкой я несколько раз прокачал поршень, держа весь натяжитель под моторным маслом, чтобы выпустить воздух.

Я соскоблил, обрезал и очистил старые прокладки, прежде чем нанести тонкий слой новых и вернуть переднюю крышку на место. Не забудьте запечатать внутреннюю сторону болтов, конечно. Над стыками передней крышки и ГБЦ я также добавил небольшие капли прокладки, которые позже были перекрыты резиновой прокладкой крышки коромысел. В итоге поменял моторное масло и фильтр. В качестве дополнительной работы я также почистил грязную дроссельную заслонку, чтобы улучшить холостой ход.

После работы удалось успешно запустить двигатель! Итак, вот несколько заснеженных фотографий проекта 🙂

Вот моя лаборатория Nissan, где я работал.

Снимем крышку коромысла.

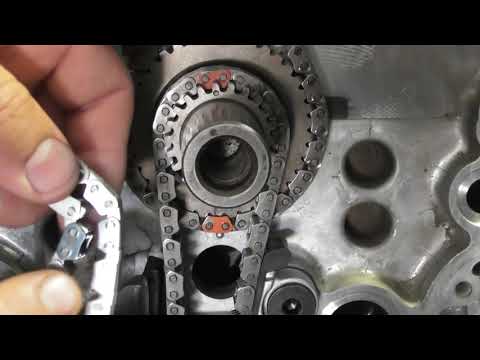

Здесь видно, что заводские метки (желтоватые) на старой цепи совпадают с канавками на звездочках распредвала. Я нарисовал оранжевые точки на старой и новой цепи в одних и тех же местах, чтобы проследить положение цепи относительно двигателя. Обратите внимание на железный стержень, выступающий из 1-го цилиндра в верхней мертвой точке.
