Система рециркуляции картерных газов

Система рециркуляции картерных газов — один из способов спасения атмосферы Земли

Двигатель

Как бы ни были совершенны современные технологии, но сделать абсолютно герметичной пару трения «зеркало цилиндра – поршневые кольца» пока невозможно. Поэтому при работе двигателя внутреннего сгорания в масляном поддоне скапливаются продукты сгорания топливо-воздушной смеси.

Доктор технических наук А. Хааген-Смит из Технологического института города Пасадены выяснил, что недогоревшие картерные газы автомобильных двигателей — главный компонент городского смога.

 Картерные газы попадают в поддон через неплотно прилегающие к стенкам цилиндра поршневые кольца, снижают срок эксплуатации масла, ухудшают отвод тепла от цилиндров и создают избыточное давление на все уплотнения в блоке. Избежать избыточного давления в картере помогает система рециркуляции картерных газов.

Развитие системы рециркуляции картерных газов

Сначала система выглядела просто — из картера выводилась трубка, которая выпускала газы в атмосферу, загрязняя ее. Однако со временем нормы по выбросу вредных веществ автомобилями стали гораздо строже, и производитель может столкнуться с запретом на продажу модели в той или иной стране. С учетом этих требований была разработана замкнутая система вентиляции, получившая название «система рециркуляции картерных газов».

Как работает система рециркуляции картерных газов

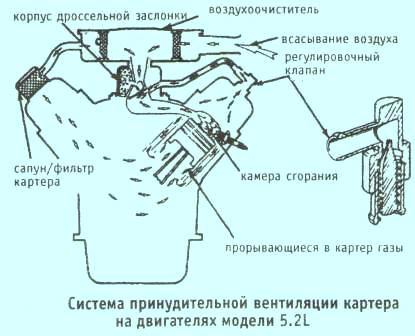

В современной замкнутой системе газы не выбрасываются атмосферу — их направляют обратно в двигатель, который в данном случае выступает как «дожигатель». Выведенная из картера трубка, по которой выходят газы, другим концом присоединена к впускному коллектору, через который они попадают в камеру сгорания. Часть газов сгорает в момент вспышки топлива, а остаток выбрасывается в атмосферу через систему выпуска. Незначительная часть газов вновь попадет в картер двигателя. Таким образом, процесс идет непрерывно, с определенной положительной динамикой.

Устройство системы рециркуляции

В верхней части картера располагается маслоотделитель в виде полой коробки. В ней находится маслоотражатель, в задачу которого входит максимально освободить картерные газы от частиц «уносимого» ими масла. Коробка маслоотделителя имеет вывод для трубопровода вентиляции картера. Далее на пути газов установлен клапан принудительной вентиляции картера. Для нормальной работы двигателя разрежение в картере должно всегда поддерживаться на определенном уровне, и для этого клапан откалиброван на три варианта срабатывания.

Клапана принудительной вентиляции и режимы его работы

Вариант 1. В пространстве за дросселем создается очень низкое давление  — 500 …- 700 mBar, что неприемлемо для системы вентиляции. В эти моменты поршень клапана под действием разряжения запирает клапан, преодолев сопротивление пружины.

Проверить исправность клапана на холостом ходу можно, сняв крышку маслозаливной горловины и положив листок бумаги, который должен подниматься и опускаться, повторяя движения мембраны

Вариант 2. При полном открытии дросселя давление равно атмосферному или превышает его, скажем, при работе установленной на двигатель турбины, и может достигать + 500 +700 mBar. Поршень в этом случае под действием давления закрывает клапан для прохода газов.

Вариант 3. При нормальном давлении поршень занимает среднее положение, отвод картерных газов стабилен.

Проверить это можно так: листок бумаги «присосется» к заливной масляной горловине при увеличении оборотов до 2000-3000 об/мин.

Редукционный клапан системы вентиляции картерных газов

При работе двигателя на высоких оборотах, когда во впускном коллекторе возникает давление, равное атмосферному или даже превышающее его, прорыв газов в картер увеличивается. При наличии турбокомпрессора во впуске, наоборот, образуется слишком большое разрежение, и его необходимо уравновесить. Для этих целей служит редукционный клапан, срабатывающий за счет разряжения в впускном коллекторе в момент открытия заслонки. Механизм клапана вставлен в корпус из пластика с входным и выходным штуцерами и состоит из двух полостей, мембраны и пружины.

Работа редукционного клапана

Когда разрежение находится в пределах нормы, пружина клапана не нагружена, мембрана приподнята, и картерные газы могут свободно проходить через открытый штуцер.

В США необходимость снабжать двигатель системой вентиляции картерных газов закреплена законом с 1961 года

Когда давление слишком низкое, диафрагма начинает уходить вниз, преодолевая усилие пружины, и закрывает основной выход. В этот момент картерные газы устремляются в обходной канал с калиброванным под определенную пропускную способность отверстием.

Побочные эффекты работы системы рециркуляции

Однако, решая одну проблему, система рециркуляции картерных газов создает другую. Газы, выводящиеся из поддона, несмотря на маслоотделитель, захватывают с собой частички масла в виде масляного тумана, который постепенно загрязняет систему впуска. Это вызывает сбои в работе двигателя. Помимо этого частицы масла осаждаются на внутренних поверхностях каналов выхода газов и элементах клапана рециркуляции. Проходное сечение каналов со временем уменьшается и ведет к выходу клапана рециркуляции  из строя, что может привести к нарушению в работе впрыска, вплоть до полного ее отказа. При заклинивании диафрагмы повышается расход масла. В таких случаях клапан подлежит замене.

Если своевременно не производить замену шлангов, которые рекомендуется менять вместе с клапаном рециркуляции, наступает их естественное старение, ведущее к появлению трещин и разрывов. При появлении масляных пятен в районе уплотнений двигателя, увеличении расхода масла и топлива, а также нестабильной работе двигателя лучше сразу обратиться в сервис для проведения диагностики работы систем двигателя и системы рециркуляции в частности, чтобы избежать дорогостоящего ремонта в будущем.

где находится, как работает и способы проверка

Полностью устранить зазор между поршнем и цилиндром в двигателе внутреннего сгорания невозможно из-за разного их температурного расширения. Опасность подклинивания есть всегда, поэтому в конструкцию закладывается тепловой люфт поршня, а разгерметизация компенсируется упругими разрезными поршневыми кольцами. Но и они не дают стопроцентного уплотнения от газов под давлением.

Содержание статьи:

• 1 Зачем в машине нужна вентиляции картерных газов
  • 1.1 Предназначение клапана PCV
• 2 Устройство и принцип работы клапана ВКГ
• 3 Симптомы заклинившего PCV
• 4 Как проверить клапан ПКВ
• 5 Обслуживание клапана вентиляции картерных газов

Между тем, картер практически герметичен, поэтому рост давления в нём неизбежен, а как известно явление это крайне нежелательное.

Зачем в машине нужна вентиляции картерных газов

Проходя через зазоры между кольцами и их канавками в поршнях, а также сквозь их разрезы, отработавшие газы, состоящие из частиц выхлопа, несгоревшего топлива и содержимого атмосферы, частично попадают под поршни в картер двигателя.

Кроме них, там всегда имеется находящийся в динамическом равновесии масляный туман, отвечающий за смазку деталей разбрызгиванием. Начинается смешивание сажи и прочих углеводородов с маслом, отчего последнее постепенно выходит из строя.

Процесс происходит постоянно, его последствия учтены в разработке и эксплуатации двигателей.

Масло регулярно заменяется, а имеющиеся в нём присадки эффективно удерживают и растворяют нежелательные продукты до момента собственной выработки. Но без принятия дополнительных мер у моторов, особенно уже долго проработавших, частично изношенных и пропускающих значительное количество газов через поршневую группу, масло будет выходить из строя слишком быстро.

Кроме того, в картере резко вырастет давление, несущее к тому же пульсирующий характер. Этого не выдержат многочисленные уплотнения, особенно сальникового типа. Расход масла возрастёт, а двигатель будет быстро загрязняться снаружи и нарушать даже самые лёгкие требования по экологичности.

По теме: Что такое картер двигателя (назначение, расположение и конструкция)

Выходом из положения будет вентиляция картера. В простейшем виде она представляет собой сапун с небольшим масляным лабиринтом, где газы частично освобождаются от масляного тумана, после чего выбрасываются картерным давлением в атмосферу. Система примитивная, для современных двигателей не подходит.

Показательно выглядят её недостатки:

• давление в картере сохраняется вместе с пульсациями, хотя и значительно уменьшается за счёт выхода газов через сапун;
• затруднительно организовать регулирование расхода картерных газов;
• система не может эффективно работать во всём диапазоне оборотов и нагрузок;
• выброс газов в атмосферу недопустим по экологическим соображениям.

Гораздо лучше сработает вентиляция, где отбор газа осуществляется принудительно, за счёт разрежения во впускном коллекторе.

Сами газы при этом поступают в цилиндры, где несложно организовать их сгорание с минимальными выбросами в атмосферу. Но и такая организация несовершенна из-за непостоянства давления в задроссельном пространстве.

Предназначение клапана PCV

На холостом ходу и при торможении двигателем (принудительный холостой ход с повышенными оборотами) разрежение во впускном коллекторе максимально. Поршни стремятся втянуть воздух из магистрали с фильтром, а заслонка им этого не позволяет.

Если просто соединить это пространство трубопроводом с картером, то поток газов оттуда превысит все разумные пределы, а отделить масло от газа в таких количествах станет сложной задачей.

Обратная ситуация возникнет при полностью открытом дросселе, например, в режиме быстрого разгона или номинальной мощности. Приток газов в картер максимален, а перепад давлений практически сведён к минимуму, определяясь лишь газодинамическим сопротивлением воздушного фильтра. Вентиляция теряет эффективность, именно когда она больше всего нужна.

Отрегулировать все потребности можно с помощью особого устройства – клапана вентиляции картерных газов, известного под различными аббревиатурами, чаще всего PCV (грибок).

Он способен отрегулировать расход газов в разных режимах, а также предотвратить обратные забросы из коллектора в картер.

Устройство и принцип работы клапана ВКГ

Клапан может быть устроен различным образом, используя в качестве активного элемента подпружиненные поршни (плунжеры) или гибкие диафрагмы (мембраны). Но общий принцип работы у всех устройств один.

Клапан обладает обратной зависимостью своей пропускной способности от перепада давления.

1. При полностью закрытом дросселе разрежение максимально. Клапан PCV реагирует на это открытием на небольшую величину, что обеспечивает минимальный переток газов через него. На холостом ходу больше и не потребуется. При этом маслоотделитель системы вентиляции успешно справляется со своими обязанностями, масло в коллектор не попадает, и расход на угар отсутствует.
2. В средних нагрузочных режимах при частично открытом дросселе разрежение падет, а производительность клапана растёт. Расход картерного газа увеличивается.
3. При максимальной мощности и больших оборотах разрежение минимально, поскольку у входящего воздуха практически нет помех. Система вентиляции должна максимально проявлять свои способности, и клапан это обеспечивает, полностью открываясь и не мешая выходу газов за открытый дроссель.
4. В коллекторе могут возникать обратные вспышки, которые опасны для легковоспламеняющихся картерных газов. Но клапан не позволит проникнуть огню в вентиляцию, мгновенно захлопнувшись из-за обратного перепада давления.

При этом конструкция клапана предельно проста и не содержит ничего, кроме пружины и штоков с плунжерами или мембраны в пластиковом корпусе.

Симптомы заклинившего PCV

При отказе клапан может заклинить в любом положении, после чего во всех прочих режимах двигатель не сможет нормально работать.

Сама по себе вентиляция прямо не скажется на работе, она повлияет на долгосрочные проблемы, износ масла и прорыв уплотнений картера. Но воздух, проходящий через систему вентиляции, а значит и через клапан, уже учтён в настройках системы управления двигателем.

Отсюда проблемы с составом смеси, причём на отдельных режимах.

Читайте также: Почему сапунит дизельный двигатель и что делать

Смесь может или обогащаться при постоянно закрытом клапане, или обедняться, если он заклинил в открытом положении. На бедной смеси мотор хуже запускается и не отдаёт привычную мощность.

Богатая вызовет проблемы с расходом топлива и отложениями на деталях двигателя. Возможно срабатывание системы самодиагностики с появлением ошибок по составу смеси и работе кислородных датчиков.

Как проверить клапан ПКВ

Проще всего клапан проверяется путём замены на заведомо исправный. Но в процессе работы по диагностике двигателя при подключенном сканере может оказаться быстрее оценить его состояние по изменению положения шагового двигателя регулятора холостого хода.

Должна быть разница приблизительно на 10% между режимами свободно подключенного сапуна, то есть без клапана, с клапаном в цепи прохождения газов, и полностью перекрытой вентиляцией.

То есть нормально работающий клапан делит воздух на холостом ходу примерно пополам, давая среднее значение расхода между закрытым и открытым сапуном.

Обслуживание клапана вентиляции картерных газов

Продлить срок службы поможет периодическая очистка, которую можно делать при каждой третьей замене масла. Клапан демонтируется и тщательно промывается с обеих сторон при помощи аэрозольного очистителя карбюратора.

Окончанием процедуры промывки будет выход чистой жидкости из корпуса. После операции клапан надо проверить, поскольку он мог быть уже повреждён, а промывка удалит герметизирующий слой отложений.
