описание, принцип действия, плюсы и минусы

Сейчас на автомобили устанавливают разные типы подвесок. Есть зависимая и независимая. В последнее время на автомобили бюджетного класса устанавливают полузависимую балку сзади и «МакФерсон» спереди. На машинах бизнес- и премиум-класса всегда использовалась независимая многорычажная подвеска. Какие плюсы и минусы у нее? Как она устроена? Обо всем этом и не только – далее в нашей сегодняшней статье.

Характеристика

Многорычажная подвеска устанавливается на автомобили с задне- и переднеприводной компоновкой. Имеет более сложное устройство, поэтому используется на автомобилях дорогого класса. Впервые многорычажная подвеска была установлена на «Ягуар Е-Туре» в начале 60-х годов. Со временем она модернизировалась и сейчас активно используется на автомобилях «Мерседес», «БМВ», «Ауди» и многих других.

Устройство

В чем особенности данной конструкции? Многорычажная подвеска предполагает наличие следующих элементов:

• Подрамника.
• Поперечных и продольных рычагов.
• Опоры ступицы.
• Амортизаторов и пружин.

Как это все закреплено?

Крепление ступицы к колесу осуществляется посредством четырех рычагов. Это позволяет колесу автомобиля беспрепятственно двигаться в поперечной и продольной плоскости. Несущим элементом в конструкции данной подвески является подрамник.

К нему крепится поперечный рычаг через специальные втулки с металлическим основанием. Для снижения вибраций, в них используется резина. Поперечные рычаги соединяются с опорой ступицы. Так осуществляется правильное положение колес в поперечной плоскости. Зачастую многорычажная независимая задняя подвеска включает в себя три поперечных рычага:

• Нижний задний.
• Передний.
• Верхний.

Последний осуществляет передачу усилий и соединяет подрамник с корпусом опоры колеса. Нижний передний рычаг подвески отвечает за схождение. Задний элемент воспринимает усилия, которые передаются от кузова при движении автомобиля. Ведение колеса в продольном положении осуществляется благодаря продольному рычагу. Он крепится к кузову машины при помощи опоры. С другой стороны элемент соединяется со ступицей.

В легковом автомобиле имеется четыре продольных рычага – по одному на каждое колесо. Сама ступичная опора являет собой основание для колеса и подшипника. Последний крепится при помощи болта. Кстати, если не соблюсти его момент затяжки, можно вывести из строя подшипник. При произведении ремонта, следует оставить небольшой люфт в ступице. Иначе у вас рассыплется подшипник. Также многорычажная передняя подвеска имеет в своей конструкции винтовую пружину. Она опирается на нижний задний поперечный рычаг и воспринимает от него усилия. Отдельно от пружины размещается амортизатор. Обычно он соединяется с опорой ступицы.

Стабилизатор

Многорычажная задняя подвеска, в отличие от полузависимой балки, имеет в своей конструкции стабилизатор поперечной устойчивости. Само название говорит за предназначение элемента. Данная деталь снижает крены при прохождении поворотов на скорости. Также на этот параметр влияет жесткость амортизаторов и пружин. Наличие стабилизатора значительно снижает риск заноса при прохождении поворота, так как обеспечивает беспрерывный контакт колес с дорожным покрытием. Элемент являет собой некую металлическую штангу. Выглядит он так, как на фото ниже.

Стабилизатор поперечной устойчивости устанавливается на подрамнике многорычажной подвески и крепится при помощи резиновых опор. Благодаря тягам штанга связывается с опорой ступицы. Какие имеет многорычажная подвеска плюсы и минусы? Давайте рассмотрим их ниже.

Преимущества

Автомобили с использованием данной подвески являются на порядок комфортнее. В конструкции используется несколько рычагов. Все они крепятся на подрамниках через сайлентблоки. Благодаря этому, при прохождении ямы подвеска отлично сглатывает все неровности.

Кстати, работает рычаг только того колеса, которое попало в яму. Если же это балка, все усилия будут передаваться на соседнюю ступицу. В машине, где использована многорычажная подвеска, не чувствуется излишних шумов и вибраций при прохождении неровностей дороги. Также данный автомобиль более безопасный. Объясняется это использованием стабилизатора поперечной устойчивости. По своему весу рычаги намного легче, чем балка. Это снижает снаряженную подрессорную массу автомобиля.

Таким образом, многорычажная подвеска – это:

• Комфорт.
• Отсутствие сильных ударов на кузов.
• Увеличенное сцепление колес с дорогой.
• Возможность поперечной и продольной регулировки.

Недостатки

Если поднимается вопрос о том, что лучше — балка или многорычажная подвеска, — стоит рассмотреть минусы последней. Самый большой недостаток – это сложность конструкции. Отсюда дороговизна обслуживания и недешевая цена самого автомобиля.

Стоимость многорычажной подвески в 2-3 раза выше, чем обычной полузависимой балки. Следующее – ресурс. Так как в конструкции используется много шарниров, рычагов и стайлентблоков, все они рано или поздно выходят из строя. Срок службы деталей многорычажной подвески составляет 100 тысяч километров. Что касается балки, она практически вечная. Конструкция на порядок надежнее и не требует дорогостоящего обслуживания. Максимум что требуется заменить – это амортизаторы. Они «ходят» по нашим дорогам около 80 тысяч километров. Многорычажной подвеске при езде по неровностям требуется большее внимание. Если машина начала издавать стуки в передней или задней части, стоит осмотреть состояние рычагов и стайлентблоков. При наличии люфтов и свободного хода их следует заменить. Стоимость новых рычагов на «Мерседес» в 124-м кузове составляет 120 долларов на одно колесо. Несмотря на большой возраст и низкую стоимость автомобиля, запчасти для него не стали дешевле. То же самое касается и других машин, на которых используется данный тип подвески. При замене сайлентблоков нужен подъемник или смотровая яма. Обычно такие машины ремонтируются в сервисных центрах. А это дополнительные расходы.

Можно ли выявить проблему самому?

Если при движении автомобиля вы заметили характерные стуки, возможно, требуется ремонт подвески. Чтобы выяснить точную причину, нужна смотровая яма или эстакада. Если это передняя подвеска, осматриваем состояние шарнира равных угловых скоростей. На нем имеется пыльник. Если он треснул, нужна срочная замена. Иначе вся грязь попадет внутрь и придется покупать новый ШРУС в сборе.

Проверьте люфт в рулевых тягах. Осмотрите амортизаторы. Если на них имеются потеки, скорее всего, звук идет именно от них. Это значит, что клапан внутри амортизатора пробит и шток двигается произвольно. Сайлентблоки рычагов и стабилизатора поперечной устойчивости тоже не должны иметь люфтов. Осмотр задней подвески следует начать с амортизаторов. Далее проверяем резиновые уплотнители и тяги. Часто элементы повреждаются в районе соприкосновения с выхлопной трубой.

Уделите этому месту особое внимание. Если глушитель бьет о кузов, есть характерные следы ударов, стоит заменить его подушку. В большинстве случаем проблема исчезает. Осмотрев состояние подвески, подведите итог, какие элементы вышли из строя и требуют замены. При отсутствии опыта рекомендуется обратиться в сервис.

Заключение

Итак, мы выяснили особенности многорычажной подвески. Как видите, она имеет множество недостатков. Но главное ее преимущество – это комфорт. То, как едет этот автомобиль, не сравнить ни с чем. Также он более маневренный. Если стоит выбор — балка или многорычажка, — стоит отталкиваться от бюджета. Последнюю подвеску надо брать только в случае, если вы готовы потратить как минимум 400 долларов на ее обслуживание.

fb.ru

комфорт в обмен на сложность конструкции?

Приветствую вас, автолюбители! Как сделать так, чтобы колёса машины имели независимый друг от друга ход и не имели жёсткой связи между собой? Ответ: применить независимую подвеску. Есть несколько вариантов реализовать этот сценарий, но один из самых популярных на сегодняшний день — многорычажная задняя подвеска (Multilink). Наверняка Вы слышали о ней, и, кстати, применяют её с успехом и на передней оси.

Хит среди независимых подвесок

Полюбилась «многорычажка» производителям и владельцам машин не зря. Это чудо инженерной мысли обладает действительно уникальными характеристиками – имеет высокую плавностью хода, делает авто отлично управляемым и даже шумит меньше своих собратьев.

Единственный серьёзный недостаток – цена, обусловленная сложностью изготовления и настройки. Несмотря на это, увидеть её можно и на легковушках, и на грузовых автомобилях.

По сравнению с другими видами, «многорычажка» довольно молода. Считается, что впервые она появилась на спортивном автомобиле Porsche 928 в конце 70-х годов прошлого столетия. Другие немецкие компании быстро подхватили идею и стали совершенствовать независимую многорычажную систему.

Так, к примеру, в Mercedes в 1982 году выпустили модель, задняя подвеска которой могла подруливать в сторону поворота. А Audi начали устанавливать её и на переднюю ось легковых автомобилей.

Чем больше рычагов, тем лучше…

Что же такого магического в «многорычажке»? По сути, она представляет собой эволюцию классической подвески на двойных поперечных рычагах.

Если в последней каждый из поперечных рычагов распилить на два, то получим самую примитивную многорычажную, и в этом случае уже получаем преимущество — можно регулировать независимо друг от друга продольное и поперечное положение колеса.

А если добавить к ним ещё и продольные рычаги, как делают сейчас, то получится вообще сказка.



Давайте рассмотрим детальнее многорычажную систему. Основными элементами подвески являются:

• подрамник;
• опора ступицы;
• амортизатор;
• пружина;
• поперечные рычаги;
• продольный рычаг;
• стабилизатор поперечной устойчивости.

Работа подвески состоит из слаженного взаимодействия всех этих железяк, и каждая выполняет очень важную роль.

Опорой всей конструкции выступает подрамник. К нему через сайлентблоки (резино-металлические опоры) одним из концов крепятся практически все рычаги. Вторым концом они через аналогичные сайленблоки закреплены на ступичной опоре.

Поперечные рычаги, которых может быть до пяти штук, обеспечивают надёжную фиксацию колеса в поперечной плоскости.

Название продольного рычага (он, к слову, только один на колесо) тоже говорит само за себя, но в отличие от поперечных противоположным от ступичной опоры концом он крепится к кузову автомобиля.

В «многорычажке» упругие элементы (стойки амортизаторов и пружины) не объединены в одну конструкцию и находятся порознь. Их задача – давать адекватный ответ различным нагрузкам.

Что же касается стабилизатора поперечной устойчивости, то, как и в других типах подвесок, он занимается предотвращением кренов кузова при прохождении виражей и улучшением сцепления колёс с дорожным полотном.

Если сравнивать многорычажную подвеску с другими, то она, на первый взгляд, кажется нагромождением различных рычагов и железок. Так и есть, громоздкость этой системы налицо, что, конечно же, отражается и на её стоимости. Тем не менее, благодаря своим исключительным свойствам (плавность хода подвески, управляемость), она пользуется огромным спросом.

К слову, ещё один немаловажный момент, который является «скелетом в шкафу» многорычажной конструкции – это плохая переносимость некачественных дорог. Согласитесь, в наших реалиях это довольно актуально. Хотя, с другой стороны, регулярная профилактика и диагностика элементов подарят долгие годы удовольствия от вождения автомобиля при любых условиях эксплуатации.

Спасибо за внимание, друзья. Надеюсь было интересно. Подписывайтесь, делитесь в сетях, и следите за свежими публикациями.



auto-ru.ru

Как работает многорычажная подвеска, её преимущества и недостатки

Подвеска является одной из важнейших систем автомобиля, напрямую влияющих на уровень комфорта и безопасности. Технологии развиваются, и автопроизводители постоянно совершенствуют конструкции, применяя новые решения. Сегодня в автомобилестроении используется много разновидностей подвесок, базирующихся на основных видах – зависимой, независимой и полузависимой. Все они представлены в различных вариантах и соединениях, могут отличаться по конструкции, численности и расположению рычагов, типу демпфирующего, а также упругого элемента, но предназначение у системы подрессоривания остаётся неизменным. Подвеска призвана выполнять функции снижения вибрации и ударов, вызванных неровностями дорожного покрытия, что позволяет уменьшить нагрузки на корпус кузова и увеличить уровень комфорта всех находящихся в салоне авто. Благодаря системе соединены колёса или неразрезные мосты с кузовом либо рамой, передаётся тяга от двигателя, стабилизируется положение машины при езде, уменьшаются вероятные крены корпуса кузова. Также путём сохранения нужной геометрии положения и перемещения колёс подвеской, являющейся связующим звеном, обеспечивается точность маневрирования.

Особенности функционирования многорычажной подвески, её преимущества и недостатки.

Сегодня наиболее широко распространена сборка автомобилей, где спереди монтированы стойки Мак Ферсона и на задней оси – полузависимая торсионная балка, при этом растёт популярность и многорычажных подвесок, появившихся на свет ещё в середине ХХ столетия и с тех пор заметно эволюционировавших. Сегодня сложные системы с множеством рычагов широко применяются как крепления на задней оси легковых автомобилей (в основном, задне- и полноприводных). Ранее многорычажные подвески были атрибутом только авто премиум сегмента (Мерседес, Ауди, БМВ), но многообразие вариантов и понижение затрат на производство расширили поле деятельности. Использование ходовой этого типа обеспечивает машине плавность хода и отличную управляемость, снижает шум, но, как и в ситуации с другими вариациями имеются и преимущества, и недостатки.

Устройство многорычажной подвески

Ходовая часть автомашины являет собой совокупность деталей и узлов. Кроме прочих классификаций подвески делят на подвиды по числу и расположению рычагов. Если в конструкции применено два рычага, подвеску называют двухрычажной, если больше – многорычажной. Рычаги могут быть расположены вдоль, поперёк продольной оси машины либо под углом по отношению к ней. Многорычажная подвеска отличается сложностью конструкции и стоимость её значительно выше, чем двух- или однорычажной, при этом конструкторам удалось добиться близкого к идеалу без отклонений в вертикальной плоскости и эффекта «подруливания» перемещения колеса. Как и при любом другом типе системы в строении применяют направляющие, демпфирующие и упругие элементы. Так, устройство многорычажной подвески имеет ряд основных составляющих:

Независимая многорычажка, которой оснащаются современные автомашины, состоит из трёх или пяти поперечных рычагов. В конструкции также примененён стабилизатор поперечной устойчивости, препятствующий раскачиванию несущей части, снижающий угол крена корпуса при поворотах и обеспечивающий постоянство сцепления колёс с дорогой. В роли несущего элемента конструкции выступает подрамник (или рама), к нему и крепят поперечные рычаги, соединённые с опорой ступицы, что обуславливает её поперечное расположение. Зависимо от разновидности системы амортизаторы и пружины может заменять пневматическая стойка. В системе также присутствуют соединительные элементы – сайлент-блоки и шаровые опоры, с их помощью рычаги соединяют с подрамником.

Соединение с опорой ступицы при варианте установки на управляемой оси выполняется посредством шаровых опор, обеспечивающих ступице возможность менять угол положения. На задней оси применяются резиновые крепления сайлент-блоки, но ввиду появления тенденции подруливаемых задних колёс могут быть использованы и шаровые элементы. Подвеска Multilink жёстко закреплена по отношению к боковому и горизонтальному перемещению в продольном направлении, автомобилю обеспечена плавность хода даже на значительных неровностях дороги, а также отличное вхождение в повороты. Ставят многорычажку как на заднюю ось, так и на переднюю. Во втором случае рычаги могут быть замещены реактивными тягами, которые способны выполнять задачи стабилизатора устойчивости и рычага.

Принцип работы

Особенности функционирования подвески задают автомобилю такие важные характеристики, как управляемость, устойчивость и плавность хода, что в целом определяет уровень безопасности. При совершении различных манёвров, разгоне, торможении, а также преодолении неровностей дорожного полотна система активизируется. Способность ступицы менять расположение в горизонтальной плоскости, обуславливающая отличные характеристики при вхождении в повороты и прочих условиях, является отличительной чертой конструкции. Независимая многорычажная подвеска не что иное, как результат эволюции двухрычажной. Сконструировать ходовую этого типа сложнее, потому проектируют её, применяя компьютерное моделирование. Как правило, ходовой с множеством рычагов оснащена задняя ось, при этом встречаются и варианты, где она применяется для передней части, а схема многорычажной подвески предполагает соединение одного из рычагов к рулевой рейке.

По степени жёсткости различают множество вариантов ходовой. Наиболее информативное управление обеспечивается более жёсткой подвеской, при этом уровень комфорта снижается. Мягкая подвеска, напротив, обеспечивая максимум удобства, уступает в управляемости, поэтому важно так важно реализовать эти необходимые качества в одной конструкции. Независимая подвеска подразумевает реализацию автономной работы колёс, так, независимые друг от друга верхние и нижние рычаги фиксируются на кузове и на ступице, причём каждый из элементов выполняет свою задачу, формируя характер системы, будь то изменение поперечного перемещения или развал.

Принцип работы многорычажной подвески остаётся тем же, что и у двухрычажной. Смещение колеса по направлениям вверх и вниз относительно кузова обеспечивается поперечными рычагами, продольный же рычаг отвечает за препятствие продольному перемещению. Под действием гасящих устройств жёсткость перемещения упругих элементов смягчается и передача на кузов силы удара, созданной наездом колеса на дорожную неровность, минимализируется, чем и обусловлена плавность хода. Стабилизатор при этом выполняет функцию, предупреждающую раскачивание корпуса кузова и крены. Систему, как и прочие узлы и агрегаты машины, требуется периодически обслуживать, а чем сложнее конструкция, тем хлопотнее уход. Чаще ремонтировать придётся подвеску, работающую в тяжёлых условиях эксплуатации.

Основные достоинства многорычажки

Многие модели автомобилей предлагают либо превосходную управляемость, либо комфорт, но реализация в конструкции нескольких рычагов позволяет не выбирать между двумя важными характеристиками, исключая одно из понятий из списка преимуществ авто. Конечно, идеальных решений не бывает, как и совершенству предела нет, поэтому многорычажная подвеска имеет свои плюсы и минусы. Отличное сочетание удобства и лёгкости управления сделали Мультилинк очень популярной системой, несмотря на присутствующие недостатки. Недаром ходовые данного типа используются на автомобилях премиум класса. Основные преимущества машины с многорычажной подвеской заключаются в следующем:

• Колёса одного моста не находятся в зависимости друг от друга (например, активируется только рычаг колеса, попавшего в яму). В случае с балкой передача усилия выполняется на соседнюю ступицу;
• Отличная управляемость, в том числе на высоких скоростях и в условиях экстремального, аварийного вождения;
• Смягчение жёсткой подвески достигается за счёт качающихся пружин, берущих на себя удар изъянов дорог, тогда как в салоне толчков не ощущается;
• Устойчивость, превосходное сцепление с дорожным полотном, что обеспечивает высокий уровень безопасности;
• Удерживание колеса перпендикулярно дороге, чем обеспечено увеличение контактной поверхности и улучшение сцепления дорожным покрытием;
• Снижение массы за счёт применения в строении системы элементов из алюминия;
• Поперечная и продольная регулировка улов положения ступицы;
• Защита от шума и вибраций;
• Универсальность ходовой, её можно применить в машинах с передним, задним или полным приводом.

Недостатки многорычажной подвески автомобиля

При всех многочисленных преимуществах огорчает высокая стоимость автомобиля, оснащённого многорычажной подвеской, что вызвано усложнением конструкции. Как правило, чем устройство сложнее, тем выше его цена, дороже обслуживание и ремонт. Особенности строения подвески влекут за собой и другой недостаток – уровень надёжности снижается, поскольку все эти шарниры, сайлент-блоки, а также прочие компоненты изнашиваются и требуют периодической замены. Подвеска исправно служит до 100 000 километров, но в тяжёлых условиях сроки значительно сокращаются, приближая дату замены элементов. Передняя многорычажная подвеска по стоимости дороже задней, поэтому не всегда целесообразно приобретать авто конкретно в таком варианте исполнения. Добавление рычагов с шаровыми соединениями повышают стоимость всей схемы ходовой. Дороговизна элементов и ремонта оправдывается лишь в случае с автомобилем класса люкс. Именно с такими неудобствами и связан тот факт, что подвеска Multilink миновала большую часть авторынка и на основной массе машин не ставится. Наибольшую популярность приобрела подвеска для задней оси, она конструктивно проще, стоимость изготовления и конечная цена ниже.

Сказать однозначно, что один вид подвесок лучше или хуже другого нельзя, разные системы предлагают свои преимущества использования, так что скорее оснащение ходовой определённого вида адаптировано под конкретное назначение авто. При этом и у каждого водителя собственные требования к авто, так что объективного мнения на этот счёт нет.

drivertip.ru

Неполная независимость: как устроена и чем хороша полузависимая подвеска

Мы уже рассказывали о зависимых и независимых подвесках. Но за кадром остался еще один тип подвесок – полузависимые. В характеристиках автомобиля такой тип подвески часто указывается как независимый, но на первый взгляд, выглядит самая распространенная конструкция именно как обычная балка зависимой подвески. В чем же тут секрет?

Насколько независима независимая подвеска?

Казалось бы, раз подвеска независимая, то перемещения одного колеса от другого никак не зависят. Такое чаще встречается в теории. На практике же полностью независимые подвески – большая редкость.

Почти всегда в конструкции подвески предусмотрена такая деталь как стабилизатор поперечной устойчивости. Благодаря ей вертикальные перемещения одного колеса через упругий торсион передаются на другое. Подобное «нарушение независимости» нужно для улучшения управляемости автомобиля, а точнее, для уменьшения кренов в поворотах. Решение не самое изящное, имеющее и ряд недостатков, но при этом недорогое, ведь активные подвески дороже на порядки. А так достаточно простая деталь не дает машине заваливаться в повороте.

Конечно, управляемость можно настроить и без этой детали, и даже плавность хода улучшится. Примеров тому немало: вот Renault Logan, например, после первого рестайлинга лишился стабилизатора спереди, а у классических Жигулей в задней подвеске его и не было никогда. Но большинство современных машин его имеет и в передней, и в задней подвесках.

Не редкость и «активные» стабилизаторы, которые умеют менять угловую жесткость торсиона или вообще отключаться. Такие есть, например, на машинах BMW или на внедорожниках Nissan. Это позволяет снизить негативные факторы от использования стабилизатора.

На фото: Nissan Patrol ‘2014–н.в.

Получается, подвески у абсолютного большинства машин не абсолютно независимые, перемещение одного колеса все же вызывает перемещение и другого. Пусть и в меньшей степени, чем при наличии связи в виде общей жесткой оси, как у зависимой подвески, когда перемещение одного колеса всегда однозначно связано с перемещением второго.

С неразрезными мостами, кстати, стабилизатор поперечной устойчивости также применяют: крены есть у машин с любыми подвесками.

Полузависимые: редкие и самые распространенные

Если стабилизатор все равно нужен, то может быть, его можно сделать частью несущей конструкции подвески? Наверное, именно так рассуждали инженеры, когда придумали переднюю подвеску МакФерсон для Audi 100/A6 в кузове С4. Не удивляйтесь, но МакФерсон у нее – полузависимый, ведь вместо переднего нижнего рычага подвески тут используется мощный стабилизатор поперечной устойчивости. Оба колеса связывает единая упругая деталь, являющаяся частью несущей конструкции. Восьмидесятые годы были щедры на интересные технические решения, так что я не удивлюсь, если на каких-то еще машинах использовали подобную схему, ведь торсион стабилизатора очень удобно использовать в качестве рычага. По кинематике подвеска Audi может считаться полностью независимой за одним существенным «но»: вертикальное перемещение одного из колес обязательно вызывает перемещение второго колеса на существенную величину, связанную с достаточно высокой жесткостью торсиона.

Очень распространенная схема полузависимой подвески со скручиваемой балкой – в том числе и плод усилий инженеров концерна Volkswagen. Ведь появилась она именно на VW Golf в 1974 году. Гениальность идеи была в том, что тут направляющий аппарат обоих задних колес был единой деталью, которая крепилась к кузову всего в двух точках. А эластокинематика движения каждого из колес была почти подобна кинематике подвески на продольных рычагах. Балка в форме буквы Н крепится к кузову в двух крайних точках, а ступицы колес расположены на нижних концах буквы. Самая важная часть конструкции – поперечина, которая соединяет конструкцию воедино и обеспечивает необходимую жесткость. Если балку расположить вплотную к точкам крепления к кузову (когда балка превратится в букву П), то подвеска по кинематической схеме будет полностью подобна конструкции на продольных рычагах, а если перенести ближе к точкам крепления колес, то будет больше похожа на зависимые подвески. Центральная часть балки в этой конструкции обязательно имеет податливость и может изгибаться, обеспечивая колесам возможность независимого перемещения. Отнести такую подвеску к зависимым можно лишь конструктивно: колеса связаны единой деталью несущей конструкции. Но в работе такая подвеска все же подобна именно независимым.

На фото: Volkswagen Golf ‘1974–83

Конструкция настолько удобна для массового автомобилестроения, что ее применяют для машин до D класса включительно, а порой используют и в сочетании с ведущим задним мостом. Например, на кроссовере Opel Mokka сзади стоит именно скручиваемая H-образная балка, даже на вариантах с полным приводом.

Секрет подобного успеха прост. Во-первых, конструкция предельно надежна: мощные боковые рычаги связаны мощным торсионом, а к кузову она крепится большими и прочными сайлентблоками. Эти детали служат долго, а сломать их тяжело. И такая конструкция недорога как в изготовлении, так и в эксплуатации.

Кинематика движения колес изначально удачна и может варьироваться в широких пределах путем изменения жесткости креплений, жесткости торсиона, боковых рычагов и их взаимного расположения. К тому же подвеска очень компактна, позволяет разнести амортизаторы максимально широко, что обеспечивает отличные условия их работы. Можно расположить пружины и амортизаторы очень низко и плотно, что увеличивает внутренний объем задней части машины. Из всех типов независимых подвесок для неведущих колес лучшей кинематикой обладают разве что многорычажные конструкции на базе двухрычажных подвесок или стоек МакФерсона, но они значительно более дороги.

Недостатки у такой схемы тоже есть. Эластокинематика Н-образной балки такова, что угловая жесткость балки всегда связана с податливостью подвески в поперечном направлении и нагрузкой. В результате балка всегда избыточно жесткая для ее роли стабилизатора поперечной устойчивости. Неподрессоренные массы у такого типа подвески тоже достаточно высоки, а попытка уменьшить массу балки за счет уменьшения длины продольных рычагов ведет к ухудшению кинематики ее работы и увеличению жесткости связи. И развязать жесткость резинометаллических элементов в продольном и поперечном направлении тоже конструктивно сложно, они будут всегда связаны, ведь это всего два сайлентблока, работающих на кручение и разрыв.

Усложнение конструкции введением реактивной тяги, например, в виде механизма Уатта — ход не новый. Сравнительно недавно его применяли в серийном производстве на Opel Astra J/Chevrolet Cruze, а спортсмены при подготовке машин с Н-образной балкой часто использовали дополнительные реактивные рычаги для улучшения управляемости и контроля кинематики.

Механизм Уатта

Опорные элементы балки стараются ставить под углом к плоскости качения балки: так обеспечивается уменьшение передачи вибраций на кузов при снижении податливости блоков в поперечном направлении и улучшение кинематики. Дополнительные хитрости в виде выноса опорных площадок пружин на внешние кронштейны позволяют обеспечить необходимый угол доворота колес под нагрузкой. Но в любом случае этот тип подвески остается конструктивно простым и дешевым. И именно поэтому его применяют столь массово.

А на практике оно как?

Сравнение различных автомобилей с различными типами задней подвески не дает возможности выбрать однозначного лидера. Разумеется, многорычажную подвеску проще наделить и хорошей управляемостью, и высокой плавностью хода в сочетании с высокой нагрузочной способностью. Но вот беда: сравнивая даже авто одного класса, нельзя сделать вывод о том, какая применяется подвеска лишь на основании их ходовых характеристик. Настоящим подарком для любителей выяснить, что лучше, а что хуже, являются машины на платформе MQB: у многих из них в зависимости от мотора в задней подвеске может применяться как балка, так и многорычажная конструкция.

Мой личный опыт показывает, что только серьезное сравнение позволяет выявить нюансы, а в обычной эксплуатации можно заметить лишь несколько другую акустическую картину при проезде неровностей и более явное изменение управляемости с нагрузкой у машин с Н-образной скручиваемой балкой относительно машин с многорычажной подвеской. Слепое сравнение обычно не дает возможности выявить однозначного победителя. А все это говорит о том, что энтузиазм производителей по поводу этого типа подвески на бюджетных автомобилях вполне обоснован: по цене недорогой зависимой подвески вы получаете полноценную независимую с хорошей кинематикой.

Опрос

А у вашего автомобиля какая подвеска?

Всего голосов:

www.kolesa.ru

Многорычажная подвеска — как она работает

Multilink или многорычажная подвеска является самым распространенным способом оборудовать крепление колес автомобиля без жесткой связи между ними. Данный вид подвески устанавливается практически на все автомобили и превосходит по своим характеристикам обычный способ крепления задней оси.

Многорычажная подвеска – что это?

Современные автомобили отличаются от отечественных и от своих предшественников более высоким уровнем безопасности, устойчивостью и надежностью. Эти критерии были достигнуты за счет исследований и усовершенствований различных деталей, узлов и механизмов, устанавливаемых на современные автомобили. Это коснулось и многорычажной подвески. Ее изменения и трансформации дали возможность сделать автомобиль более устойчивым и послушным на дороге.

Многорычажная подвеска – это комплекс деталей и узлов, которые связывают корпус автомобиля с колесами. Она предназначена для минимизации динамических нагрузок, а также способствует равномерному распределению таких нагрузок на все опорные элементы во время движения автомобиля. Многорычажная подвеска дает желаемую плавность во время движения, дарит превосходную управляемость, а также способствует снижению шума в салоне.

Данный узел представляет собой совокупность деталей, которые дают возможность осуществлять регулировку в разных плоскостях. Высокий уровень управляемости и плавность достигается с помощью следующего набора деталей:

— продольные и поперечные рычаги;

— подрамник;

— опора ступицы;

— амортизаторы

— и пружины.

Подрамник является основой, несущей конструкцией, к нему крепятся поперечные рычаги, которые в свою очередь соединяются с опорой ступицы колеса. Такая конструкция обеспечивает поперечное положение ступицы. С другой стороны все рычаги надежно прикреплены к лонжерону или подрамнику. Сегодня автомобили комплектуются трех или пятирычажной подвеской. Многорычажная подвеска может устанавливаться, как на переднюю ось, так и на заднюю. Если это передняя подвеска, то рычаги могут быть заменены на реактивные тяги. Они способны выполнять одновременно функцию стабилизатора устойчивости и рычага.

Как работает многорычажная задняя подвеска?

На первый взгляд может показаться, что механизм это достаточно сложный, но при ближайшем рассмотрении оказывается все совсем наоборот. Далее мы расскажем о том, как работает многорычажная задняя подвеска и о многом другом.

Как известно в конструкцию данного механизма входят рычаги, амортизатор, пружины, ступичные опоры, стабилизатор устойчивости и подрамник. Рычаги крепятся в подрамнику и раме автомобиля. Поперечные рычаги фиксируются со ступицей колеса, в поперечной плоскости обеспечивают ее устойчивое положение. Задачей верхнего рычага является передача поперечных нагрузок и надежное крепление подрамника к колесу. Передний нижний рычаг несет ответственность за схождение колес автомобиля. Задний нижний рычаг принимает на себя груз кузова автомобиля. Продольный рычаг фиксирует колеса в направлении продольной оси. Крепление к кузову в данном случае осуществляется с помощью опоры. Другой край рычага крепиться к ступице. В данном узле находятся подшипники, крепления колес и другие необходимые детали. Как правило, амортизаторы и пружины устанавливаются отдельно друг от друга. Для того чтобы снизить угол наклона автомобиля во время прохождения поворотов и виражей используется стабилизатор поперечной устойчивости. Крепление стабилизатора осуществляется с помощью резиновых опор, тяги соединяют штанги и опоры ступиц.

Данная конструкция подвески является результатом долгих лет усовершенствований и исследований. Она позволила избежать аварийных ситуаций, пробоев, удержать автомобиль в вертикальном положении на поворотах. Она представляет собой более громоздкий узел, чем предыдущие модификации, а также стоит дороже. Однако от этого не теряет своей популярности отчасти благодаря возможностям, которые получае автовладелец.

Независимая подвеска – своими руками приводим ее в порядок

Несмотря на кажущуюся надежность и мощь независимая подвеска или ее усовершенствованная версия многорычажная конструкция, является механизмом, который подвержен повреждениям. Это приводит к необходимости проводить регулярные осмотры и ремонты.

Большинство неисправностей независимой многорычажной подвески можно исправить своими руками. Главным принципом успешного ремонта является вовремя замеченная неисправность. Первые признаки износа узла можно заметить после прохождения автомобилем 40-80 тыс. км. Может появиться стук, скрип. Звуки усиливаются в момент пересечения препятствий, ям на дороге или «лежачих полицейских». Причины могут быть различные от необходимости заменить небольшую деталь, защищающую то или иное сочленение с последующей чисткой этого узла до проведения комплексного ремонта. В этом случае может понадобиться квалифицированная помощь и специализированное оборудование. На СТО специалисты проведут все необходимые процедуры, в том числе будет осуществлена диагностика и ремонт задней подвески.

Диагностика неисправностей может проводиться в условиях гаража. В первую очередь необходимо провести визуальных осмотр всех частей. Передняя часть подвески:

— нужно снять амортизаторы и осмотреть их на наличие трещин, сколов и других повреждений;

— затем необходимо внимательно провести осмотр шаровых опор, сайлентблоков, рычаг и штангу.

Особое внимание в данной области необходимо уделить резиновым сочленениям, уплотнителям и креплениям. Если Вы заметили повреждение, трещины, то необходимо заменить данную деталь на новую. На днище автомобиля есть резиновая прокладка, она также должна быть целой.

При диагностике была обнаружена неисправность? Перед тем, как ее ликвидировать оцените технические возможности. Если нет уверенности, лучше всего обратиться к специалистам в автосервис. После можно переходить к диагностике задней подвески. Здесь также осмотр начинается с амортизаторов. Далее необходимо уделить время тягам и уплотнителям. В процессе осмотра задней подвески особое внимание уделить осмотру выхлопной трубы. Звуки и скрипы могут исходить от повреждений в ней.

В процессе осмотра необходимо подтянуть все резьбовые элементы и смазать все сочленения, где это необходимо. Если же повреждения не обнаружены, а звуки продолжают усиливаться во время движения, необходимо обратиться к специалистам. Все дело в том, что неумелые или неправильные действия могут привести к повреждению или разрушению важного элемента трансмиссии автомобиля, а это уже может вылиться в дорогостоящий ремонт.

Диагностика и ремонт задней подвески

Для того чтобы каждый выезд на железном коне дарил комфорт и удовольствие необходимо регулярно осуществлять осмотр и диагностику ходовой части машины. Если самостоятельно Вам не удалось обнаружить и устранить характерные звуки, необходимо обратиться в автосервис. Специалисты проведут все необходимые процедуры в том числе это будет:

— комплексная диагностика и ремонт задней подвески, комплексная диагностика всех составляющих подвески;

— восстановительные и ремонтные работы;

— ремонт или полная замена отдельных деталей или узлов подвесок;

— регулировка схода-развала колес и настройка передней и задней подвески.

При проведении всех этапов работ автослесари используют специальное оборудование, которое невозможно установить в гараже или заменить чем-либо. Профессиональную диагностику и ремонт задней подвески можно сравнить с лечением в дорогостоящей клинике или оперативным вмешательством. Подвеска и ходовая часть автомобиля являются не просто механизмом, обеспечивающим движение и управление процессом движения, но и обеспечивающим безопасность на дороге. Поэтому халатное отношение к скрипам, стукам или необычным кренам автомобиля в дороге может привести к плачевным последствиям.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Какой тип подвески лучше? Ликбез ЗР — журнал За рулем

24 ноября 2017 года

Какую подвеску предпочесть, мягкую или жесткую, зависимую или независимую? Ответ простой — ту, которая нравится вам, но при этом ту, которой оснастили данную модель автомобиля разработчики.

 — Сударыня, почему же, позвольте вас спросить, вы не надели алмазные подвески? Ведь вы знали, что мне было бы приятно видеть их на вас.
А. Дюма «Три мушкетера»

Напомним: подвеской автомобиля называется вся совокупность деталей и узлов, соединяющих кузов или раму автомобиля с колесами.

Перечислим основные элементы подвески:

• Элементы, обеспечивающие упругость подвески. Они воспринимают и передают вертикальные силы, которые возникают при проезде неровностей дороги.
• Направляющие элементы — они определяют характер перемещения колес. Также направляющие элементы передают продольные и боковые силы, и возникающие от этих сил моменты.
• Амортизирующие элементы. Предназначены для гашения колебаний, возникающих при воздействии внешних и внутренних сил

Вначале была рессора

У первых колесных не было никаких подвесок — упругие элементы попросту отсутствовали. А затем наши предки, вероятно, вдохновившись конструкцией стрелкового лука, стали применять рессоры. С развитием металлургии стальным полосам научились придавать упругость. Такие полосы, собранные в пакет, и образовали первую рессорную подвеску. Тогда чаще всего использовалась так называемая эллиптическая подвеска, когда концы двух рессор были соединены, а их середины крепились к кузову с одной стороны и к оси колес с другой.

У первых колесных транспортных средств никакой подвески не было. У первых колесных транспортных средств никакой подвески не было.

www.zr.ru

Все что нужно знать о многорычажной подвеске автомобиляПодвеска автомобиля

Комфорт управления автомобилем, а также безопасность при движении во многом зависят от устройства его ходовой. Основное назначение любой подвески — выполнять роль связующего звена между колесами и кузовом.

Но при этом она должна обеспечивать своеобразный эффект буфера, гасить колебания, изолировать шумы, давать возможность вращения колеса относительно нескольких степеней свободы.

Эволюция данного узла не происходит линейно. Нельзя сказать, что один тип подвески со временем сменяет другой. В разных вариантах исполнения есть свои плюсы и они развиваются параллельно.

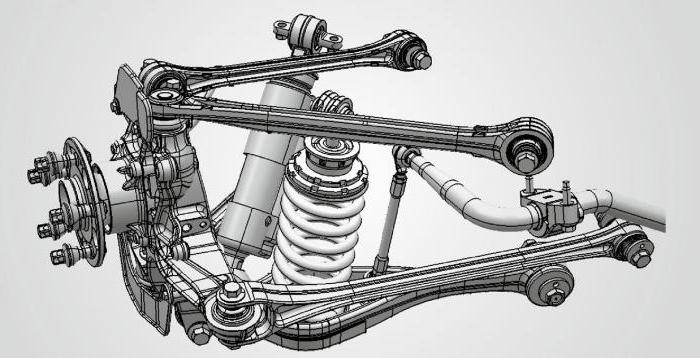

Устройство многорычажной подвески

Появившаяся еще в середине века многорычажная подвеска до недавнего времени считалась атрибутом дорогих автомобилей представительского класса. Но оптимизация технологии изготовления деталей позволила устанавливать ее даже на бюджетные авто.

В основе конструкции независимой многорычажной подвески лежат несколько рычагов (верхние, нижние, продольные, поперечные). Принцип привязки ступицы к кузову сильно напоминает классическую двухрычажную подвеску. Существует множество вариантов исполнения подвески, причем, как для передних, так и для задних колес.

Подробно рассмотрев устройство и работу одной из них, несложно понять общий принцип функционирования многорычажки.



3 — подрамник. Является несущей конструкцией. Он крепится к кузову с помощью сайлентблоков, обеспечивая гашение вибраций. Все поперечные рычаги (один верхний и два нижних) соединены с подрамником.

9 — верхний рычаг. Он шарнирно соединяет опору ступицы с подрамником, позволяя ей совершать колебания в вертикальной плоскости. Соединения обеспечивают резино-металлические сайлентблоки.

6 — поперечный нижний задний рычаг. Функция его та же, что и у верхнего рычага, только поддерживает опору ступицы снизу. Если дальше не рассматривать подвеску, то получился макет двухрычажной версии.

10 — поперечный нижний передний рычаг. Он удерживает ступичный узел от поперечного смещения. Соединен он не жестко. Следовательно, колесо имеет определенное смещение в указанном направлении. На гладком, но неровном покрытии (продавленный асфальт) многорычажка обладает эффектом подруливания. Этим обеспечивается отличная управляемость.

11 — продольный нижний рычаг. Он удерживает ступицу от смещений в продольном направлении.

5 — регулировочные болты. Даже задняя подвеска имеет определенный угол установки колес. Данные болты служат для его регулировки.

Пружина — 7 опирается одним торцом в нижний задний рычаг, а другим — в специальный отлив в поперечине подрамника.

Амортизатор — 2 монтируется отдельно от пружины, не загромождая пространство.

Работа подвески

Существует оригинальный способ описать работу независимой многорычажной подвески. Нужно представить себе параллелограмм, как прямоугольник, деформированный сдвигом. Роль одной пары противолежащих сторон играют верхние и нижние рычаги. Роль второй пары — подрамник и ступица. Такое «качание» ступицы становится мягким, кроме работы амортизатора и пружины, заметно проявляют себя множество сайлентблоков.

Все вибрации, распределенные по узлам, доходят до кузова в малых количествах. Удивительное свойство такой подвески заключается в том, что основная нагрузка приходится на пружину (поэтому нижний передний рычаг массивный и усиленный), а вибрации гасятся рычагами.



Особый интерес представляет работа подвески при наезде колеса на препятствие. Так как колесо при этом идет в верх, то расстояние от подрамника до нижней точки опоры ступицы изменяется. Но длина поперечного нижнего переднего рычага измениться не может, поэтому плоскость колеса отклоняется от первоначального положения. Это делает проезд ухаба более мягким.

Наличие стабилизатора поперечной устойчивости позволяет разгружать «работающую» сторону за счет принципа торсиона. В результате, при движении по выборочным ямкам, кузов автомобиля совершает колебания, перемещаясь поступательно. Стабилизатор выполняет еще одну немаловажную функцию – он уменьшает крен кузова при прохождении поворотов на скорости.

Как уже отмечалось, основная нагрузка при ударах приходится на опоры пружины. Остальные детали – рычаги – обычно выполнены из алюминия. Получившаяся независимая многорычажная подвеска, несмотря на сложность конструкции, довольно легкая и может обслуживаться на каждом колесе по отдельности.

Основные достоинства многорычажки

Тот факт, что данный вид подвески используется в настоящее время, причем доля ее применимости постепенно возрастает, говорит о том, что она обладает рядом специфических особенностей, которых лишены другие виды.

Плюсы:

• Управляемость. На задней оси регулируется угол установки колес, а поперечный нижний передний рычаг самостоятельно меняет плоскость колеса, в зависимости от препятствия на дороге. Эти факторы положительно влияют на устойчивость автомобиля, за счет увеличения сцепления шин с покрытием.
• Комфорт. Распределение вибраций и шумов по рычагам существенно снижает процент возмущений, которые передаются на сам кузов. К тому же, при установке многорычажки на заднюю ось (ось — понятие условное), используется подрамник. Он тоже вносит свою лепту в виброизоляцию.
• Широкая применимость. Подавляющая доля многорычажек установлена в качестве задней подвески. Но она успешно используется и в качестве передней. Причем конструкция является прочной, что позволяет устанавливать такую подвеску на грузовые автомобили. Ограничений по типу привода нет, так как эта подвеска применяется на переднеприводных, заднеприводных и даже полноприводных автомобилях.
• Независимость. Всю подвеску, кроме подрамника, можно рассматривать или обслуживать как две самостоятельные части на разных колесах. Это особенно актуально при попытке снижения общего веса автомобиля.
• Ремонтопригодность. Все узлы меняются в сборе (это будет указано и в недостатках). В результате ремонт упрощен до минимума.

Недостатки многорычажной подвески автомобиля

Минусы:

• Большое количество деталей увеличивает число расходных материалов для ремонта.
• Дорогое обслуживание. Узлы меняются в сборе. Это значит, что заводом не предусмотрена замена сайлентблоков. Они поставляются вместе с рычагами, что делает ремонт на порядок дороже.
• Низкая устойчивость к критическим нагрузкам. Применение алюминиевых рычагов не могло не дать негативных последствий. Рычаги неустойчивы к сильным ударам, что для российских дорог является нормой.

Несмотря на то, что на этом недостатки заканчиваются, это весомая ложка дегтя в бочке меда. Тем не менее все факторы ведут к применению многорычажной подвески и постоянному развитию этого направления.

Ведь от классической задней балки приходится отказываться в силу требований времени. Она массивная, увеличивает вес машины, следовательно, расход топлива. И никакие усовершенствования не дадут такой тишины и комфортности, какие предоставляет многорычажная подвеска.

назад В чем особенность подвески для дрифта Вперед Спортивная подвеска автомобиля в чем особенность конструкции?

Похожие статьи

podveska-avtomobilya.ru
