Неисправности стартера автомобиля. Наиболее частые причины плохо работающего стартер

Стартер – это электромеханическое устройство, которое обеспечивает запуск двигателя, создавая первичный крутящий момент коленчатого вала с необходимыми оборотами, чтобы образовалась степень сжатия, для воспламенения горючей смеси.

Неисправности стартера

И когда не работает стартер или работает с перебоями, то запуск двигателя весьма проблематичен, а порой и невозможен. Но прежде чем приступать к поискам причин, почему стартер не крутит нужно помнить, что данный узел работает в паре с другими системами автомобиля в общей пуско-зарядной цепи (АКБ-механизм управления запуском-стартер). Поэтому могут быть как механические, так и электрические поломки, имеющие свои отличительные черты.

Электрические причины неисправности

Когда стартер не крутит двигатель или же крутит медленно, с недостаточной мощностью для запуска, то в первую очередь стоит проверить электрическую цепь, начиная от аккумулятора:

  1. АКБ должен быть хорошо заряжен;
  2. Контакты «массы» надежны и хорошо закреплены;
  3. Провод от клеммы втягивающего реле цел и имеет хороший контакт;
  4. Провод на участке аккумулятор стартер не поврежден и имеет хороший контакт;
  5. Контактная группа замка зажигания исправно функционирует.

На эти неисправности стоит обратить внимание, когда ключ повернут в замке зажигания, но не срабатывает втягивающее, не вращается якорь. Если произошел обрыв обмотки тягового реле, а так же замыкание между витками или замкнуло на массу.

О проблемах стартера по электрической части будит говорить также при медленном прокручивании маховика.

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, основная возможная причина, что износились или же подвисли щетки.

Так как типичные неисправности стартера это:

  1. Неплотно прилегающие к коллектору щетки;
  2. Тяговое реле выходит из строя;
  3. Изнашивается коллектор якоря.

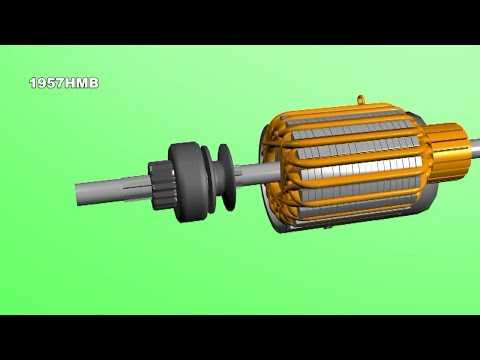

Принцип работы стартера и его устройство

Если по электрической части все в порядке и цепь без повреждений, то стоит демонтировать запчасть для разборки и детального осмотра с целью выявления дефектов. Но прежде чем это делать, нужно изучить устройство и принцип действия автомобильного стартера.

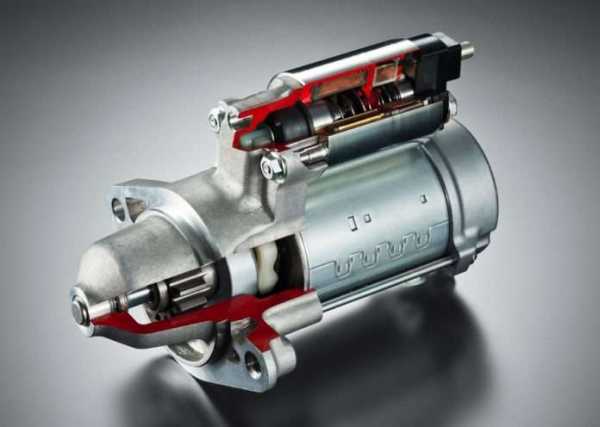

Устройство стартера

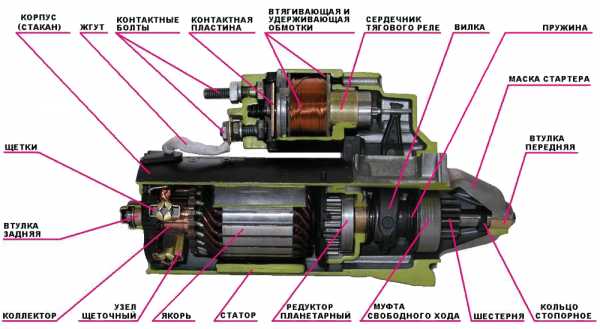

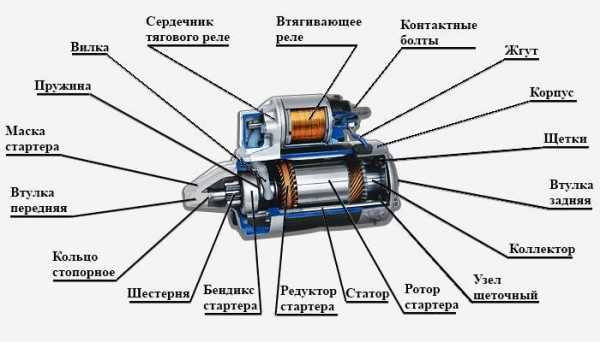

Устройство стартера автомобиля: 1. передняя крышка; 2. бендикс; 3. редуктор; 4. якорь; 5. корпус статора в сборе; 6. вилка; 7. втягивающее реле; 8. щеточный узел; 9. щетки; 10. задняя крышка стартера автомобиля.

При повороте ключа и запуске двигателя, происходят такие процессы:

Замыкаются контакты замка и через реле стартера, идет питание на обмотки (тяговую и удерживающую) втягивающего реле.

Магнитное поле в обмотках с усилием втягивает якорь вовнутрь корпуса (сжимая возвратную пружину).

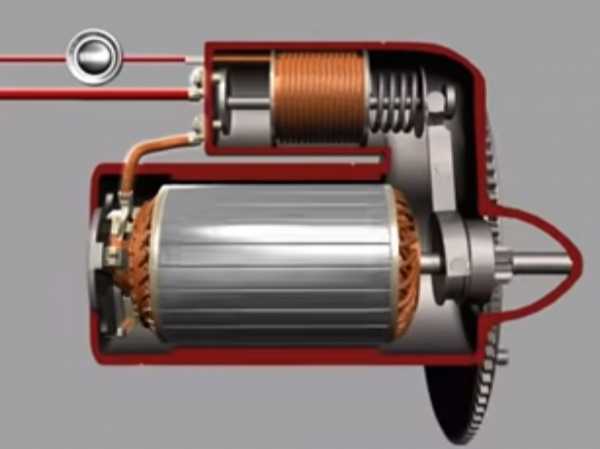

Принцип работы стартера

Затем начинает толкать шток с контактной пластиной, которая и замыкает контакты втягивающего реле вследствие чего, мотор стартера начинает вращаться. А одновременно с этим вилкой от якоря выдвигается вперед бендикс, приводя свою шестерню в зацепление с маховиком двигателя. Что в следствии и приводит к запуску.

В тот момент, когда маховик начинает вращаться быстрее, не же ли шестерня бендикса, обгонная муфта предотвращает передачу крутящего момента и бендикс, рычагом отводится назад, благодаря возвратной пружине возвращается в свое положение.

Ключ в замке зажигания возвращается в первоначальное положение и напряжение на управляющей клемме исчезает.

Исходя из рассмотренной схемы, можно делать предположения о возможных неполадках на соответствующих этапах.

Механические неисправности

О наличии, каких либо механических неисправностей можно говорить если стартер работает, но двигатель не запускается, так как не вращается коленвал.

Детали, подлежащие проверке: рычаг обгонной муфты, кольцо муфты, буферная пружина, венец маховика.

Одна из причин, почему стартер не вращает коленвал

При крутящемся стартере запуск двигателя может не происходить если:

Пробуксовывает муфта, вышел из строя рычаг отключения или он соскочил из оси, износилось поводковое кольцо муфты или буферная пружина не справляется со своей задачей. Когда же при запуске издается скрежет, то такие симптомы могут указывать на износ зубьев венца маховика. В таком случае стоит проверить регулировку хода шестерни и состояние буферной пружины.

Если же вы услышали не типичный шум при работе стартера, то стоит его осмотреть с ямы и подкапотного пространства, так как возможно возникла одна из таких неисправностей стартера:

  • износились втулки подшипников, а также шеек на валу якоря;
  • ослабли крепящие болты стартера;
  • повредились зубья;
  • внутри стартера крепления полюса ослабло, вследствие чего якорь начал его задевать.

Но кроме того что проблемы со стартером могут возникнуть на этапе запуска, они также случаются и после его пуска. Такая типичная ситуация когда стартер не отключился, а продолжает крутить. И виной такой проблеме стартера может быть:

  1. Заевший рычаг привода или привод на валу якоря.
  2. Заело тяговое реле.
  3. Слиплись контакты на тяговом реле.
  4. Износилась обратная пружина выключателя зажигания или пружина муфты свободного хода.

В таком случае необходимо быстро отключить клемму стартера или клемму реле стартера и приняться к поиску причины неисправности стартера.

А если вы пока не столкнулись с выше рассмотренными поломками, но при запуске двигателя все же стартер стал вести себя необычно, то стоит присмотреться к симптомам, сулящие скорый выход из строя:

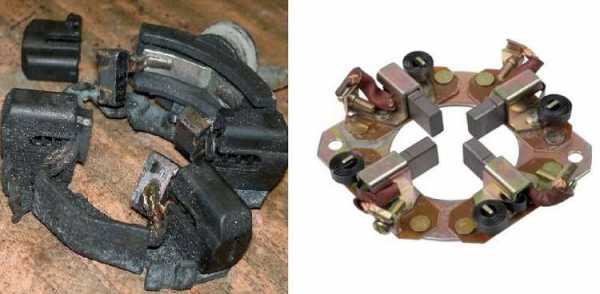

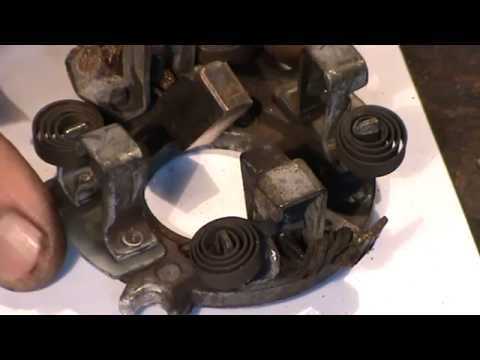

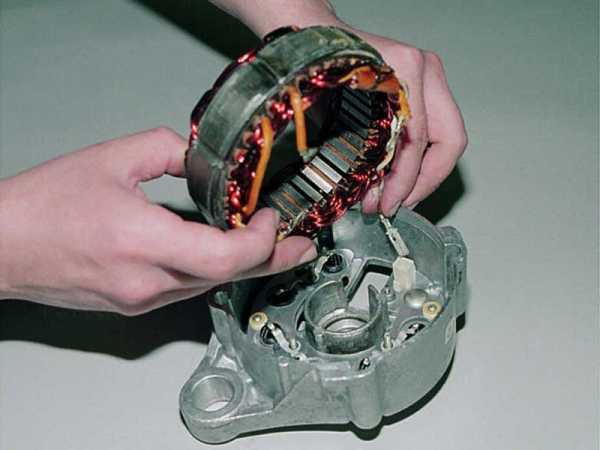

Неисправность стартера крылась в щеточном узле

Стартер начинает крутить лишь после нескольких попыток включения ключа. Такой симптом говорит о подгорании контактов на втягивающем;

После пуска начал с опозданием выходит из зацепления. Появился износ на зубцах в шестерне бендикса либо венца маховика;

Стартер начал вращение с большим трудом, хотя аккумулятор заряжен. Такое срабатывание скорее всего указывает что износились щетки или же появилась выработка подшипника.

Ресурс работы стартера около 70-200 тыс. км и чтобы он служил вашему автомобилю максимально долгое время, периодически нужно проводит некоторые профилактические работы.

Чтобы максимально правильно произвести проверку стартера и последующий его ремонт, рекомендуется изучить технические характеристики конкретной модели. Основными из них есть: номинальное напряжение и его мощность, потребляемый ток и возникающий крутящий момент, а так же частота вращения вала.

Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Что делать, если сломался стартер

Не заводится автомобиль. Прежде всего, необходимо убедиться, что причина незапуска автомобиля кроется в стартере машины.

Что нужно сделать


Вначале проверьте соединение аккумулятора и стартера. После этого желательно зажечь фары или включить сигнал. Тусклый свет и тихий сигнал, значит, разрядился аккумулятор. Убедились в их нормальной работе – отсоедините провода от замка зажигания (30 и 50) и на короткое время замкните их. Стартер заработал, значит, неисправен замок зажигания. В этом случае двигатель завели, провода поставили на место поехали дальше.


Аккумулятор полностью заряжен, а стартер не крутит. Причина в плохих окисленных контактах, в первую очередь надо проверить минусовый провод. Его нужно зачистить, а клеммы аккумулятора промыть раствором соды и смазать консистентной смазкой или добавить моторного масла.


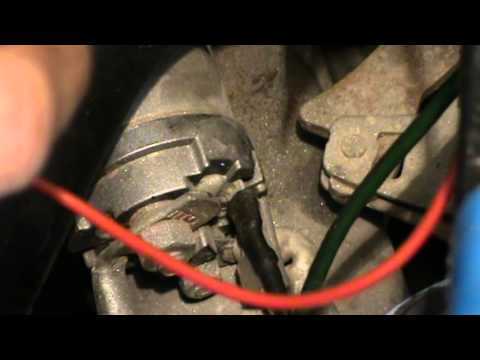

В случае исправности замка зажигания нужно кратковременно соединить дополнительным проводом с выводом тягового реле и прикоснуться им плюсового вывода аккумулятора. Срабатывание стартера говорит о неисправности электрической цепи.


Завести не получилось, используйте буксир и следуйте для ремонта стартера на СТО.

Признаки неисправности стартера


1.      При полностью заряженном аккумуляторе, неисправный стартер вызывает просадку напряжения до 9В.


2.      При запуске двигателя слышен четкий щелчок, а сам стартер не крутит двигатель.

Основные неисправности стартера


Причин невозможности завести стартер может быть несколько:


·         Неисправно втягивающее реле стартера;


·         Бендикс вышел из строя, в чем заключается его износ: шестеренка проворачивается, соединение стартера с маховиком двигателя отсутствует;


·         Сгорела обмотка стартера.

Как можно завести автомобиль без стартера


Можно завести машину с толкача. Однако помните, что действует этот способ без ущерба для автомобиля только для машин с механической коробкой. Порядок действия такой:


·         Включается зажигание;


·         Рычаг ставится на первую передачу;


·         Начинается разгон машины, чем больше скорость буксирующих, тем быстрее заработает двигатель;


·         В случае отсутствия буксировщика или толкающих машину помощников, завести ее можно, предварительно поставив под уклон.


Запуск двигателя с помощью колеса, он подойдет только для машин с передним приводом.


1.      Колесо надо развернуть так, чтобы было удобно крутить.


2.      Поставить под него домкрат.


3.      Включить зажигание.


4.      Рычаг перевести на третью передачу.


5.      Начинать крутить колесо. Это можно делать с помощью буксировочного троса, веревки и даже баллонного ключа.


Запуск двигателя с помощью кривого стартера. Его можно применять только для машин старых советских моделей.

Особенности принудительного пуска машины с АКПП


В некоторых случаях можно попробовать принудить вращаться коленвал машины. Условия запуска машины с АКПП. Рычаг должен стоять в положение «D»Drive. Скорость должна быть больше 30 км/час. Помните, что этим способом лучше всего воспользоваться в крайнем случае.


Важно. Автомобиль с автоматической коробкой передач нельзя запускать с толкача или буксира. Причина кроется в следующем:


1.      В отличие от машин МКПП, между колесами и двигателем нет жесткой связи.


2.      Связь происходит только через гидротрансформатор, без двигателя не заработает насос АКПП, передача не включается.


3.      Попытка осуществить подобный запуск чревата выходом из строя клапанов или заклиниванием коробки.


Причина неисправности стартера может быть в сюрпризах некоторых охранных систем.


Она кроется в сигнализации с самозапуском и в проблемах штатного имобилайзера некоторых иномарок. Например, Форд Фокус2. При полной исправности стартера он отказывался работать. Причина выявляется следующим способом, питание от аккумулятора надо подать на стартер напрямую, в обход охранной системы. Подобные случаи редко, но бывают.

Если неисправность стартера произошла в дальней дороге


Чтобы обезопасить себя в дальней дороге возьмите запасной агрегат. Особенно это касается некоторых стартеров дорогих иномарок, которые встречается редко и их трудно найти на складах и в мастерских.


Сломался в дороге стартер, надумали вызвать аварийного автоэлектрика Помните, что при самостоятельном ремонте стартера необходимо учитывать тип стартера, фирму-производителя и технические параметры агрегата.


При невозможности самому заменить стартер и двигаться самостоятельно, приехать на помощь некому – вызывайте эвакуатор.

Преимущества компании «Start-Standart»


Редко и только в некоторых мастерских существует услуга по замене абсолютно любой модели стартера. Одна из таких кампаний – это автомастерские компании «Start-Standar» к их услугам несколько специализированных оптовых складов в Люберцах., Железнодорожном и в Москве.


При необходимости, встретившись с неисправностью редкого стартера легковой иномарки или спецтехники, клиент может связаться с автомастерской и заказать ремонт стартера.


Компания «Start-Standart» гарантирует выполнение любого самого сложного ремонта.

start-standart.ru

таблица основных признаков и возможных причин поломки, видео о проведении ремонта устройства своими руками

Стартерный узел считается одним из основных в системе зажигания, поскольку его правильная работа позволяет завести двигатель машины. Автовладельцам необходимо знать неисправности стартера и способы их устранения, чтобы в случае поломки самостоятельно решить проблему.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство стартера и принцип его действия

Конструктивно стартерный узел на авто включает в себя следующие элементы:

  1. Корпус устройства или сам электромотор. Выполнен в виде цилиндрического механизма. Внутри электродвигателя устанавливаются обмотки возбуждения, а также сердечники.
  2. Якорное устройство. Этот элемент выполняется в виде оси, изготовленной из легированной стали. На якорном устройстве устанавливается сердечник, а также коллекторные пластины.
  3. Тяговое реле. Используется для подачи напряжения на электрический моторчик стартерного узла от выключателя зажигания. Тяговое реле также предназначено для выталкивания обгонной муфты. Этот элемент оборудуется силовыми контактами, а также подвижной перемычкой.
  4. Бендикс или обгонная муфта с приводной шестеренкой. Выполнен в виде роликового устройства, который осуществляет передачу крутящего момента к венцу маховика посредством шестеренки зацепления. Когда выполняется старт двигателя, бендикс отсоединяет приводную шестеренку, а также венец, что способствует сохранности стартерного узла.
  5. Щеточное устройство. Используется для подачи тока к коллекторным пластинчатым элементам якорного механизма. Щетки используются для увеличения мощности электрического моторчика, когда стартерный узел выполняет основной рабочий цикл.

На большинстве стартерных устройств конструкция аналогична, все без исключения узлы оснащаются вышеописанными элементами. Различия обычно незначительные и касаются механизма для автоматического отсоединения шестерен. Кроме того, на транспортных средствах с АКПП стартерный узел оснащается дополнительными обмотками. Они используются для предотвращения запуска силового агрегата, когда рычаг трансмиссии расположен в любом режиме, кроме нейтрали или паркинга.

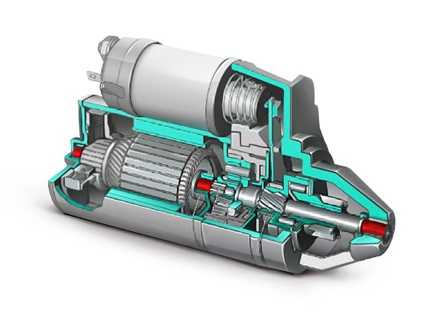

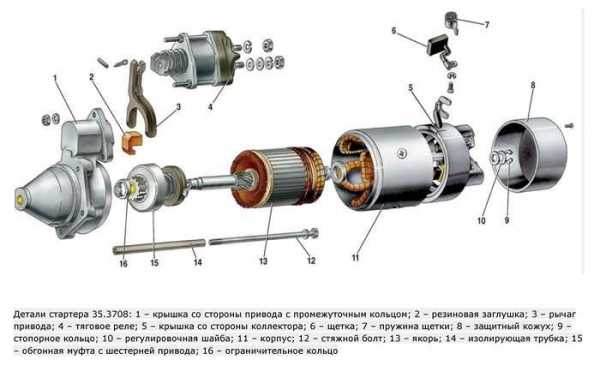

Составляющие компоненты стартерного узла

Весь процесс работы устройства условно проходит несколько этапов:

  1. Подключение приводной шестеренки к венцу.
  2. Запуск стартерного механизма.
  3. Отключение маховика и приводной шестеренки.

Весь цикл работы стартерного устройства авто кратковременный, этот узел не используется при езде автомобиля, а применяется только для пуска ДВС.

Принцип действия стартерного механизма более подробно выглядит так:

  1. Водитель проворачивает ключ в выключателе зажигания в положение пуска. Начинается передача тока от аккумуляторной батареи к замку, а затем на втягивающее реле.
  2. Приводная шестеренка бендикса входит в зацепление с маховиком.
  3. Шестеренка зацепляется, что приводит к замыканию электроцепи и подаче напряжения на электрический моторчик.
  4. Производится пуск силового агрегата. В момент, когда обороты последнего будут выше оборотов стартерного узла, обгонная муфта отсоединит приводную шестеренку с валом электрического мотора.

Схема соединения стартерного механизма на примере ВАЗ 2101

Основные причины возникновения неисправностей

Причины неполадок стартерного устройства двигателя можно условно разделить на две категории. Это могут быть электрические либо механические поломки.

Электрические причины

Неполадки в работе стартерного устройства зачастую обусловлены повреждениями электроцепей. Речь идет об электролинии на участке от батареи до стартерного узла. В качестве признаков неисправности можно привести медленное проворачивание коленчатого вала либо его полное отсутствие при попытке старта ДВС.

Для поиска электрической проблемы надо убедиться:

  1. В том, что аккумулятор машины не разрядился.
  2. В том, что контактные элементы массы качественно зафиксированы.
  3. В целостности электропроводки, идущей к контактной составляющей втягивающего реле. Также надо удостовериться в качестве контактного подключения.
  4. В том, что контактная составляющая замка зажигания исправна.
  5. В целостности электропроводки на участке от АКБ до стартерного узла. Все элементы линии должны обладать качественным контактом.

Если в результате проворачивания ключа в выключательном устройстве зажигания якорный элемент не прокручивается, неполадка обычно заключается в:

  • межвитковом замыкании;
  • обрывке провода массы;
  • коротком замыкании втягивающего реле.

Само реле при этом не срабатывает. При наличии электрических проблем маховик будет проворачиваться с трудом, когда водитель заводит ДВС. Если признаки в неполадке устройства отсутствуют, то его надо снять для визуальной диагностики. Причину следует искать в замыкании пластин либо подгорании коллекторного устройства. Но зачастую проблемы связаны именно с зависанием либо изнашиванием щеточного узла.

Основные электрические неисправности стартерного узла:

  • выход из строя втягивающего реле;
  • изнашивание щеточного механизма;
  • износ коллекторного устройства якоря.

Иван Матиешин в видеоролике рассказал о проблемах электрического характера в работе автомобильных стартерных устройств.

Механические причины

О неисправностях может сообщить отсутствие проворачивания коленвала при работающем стартерном устройстве. При появлении такого признака изначально надо произвести диагностику кольца и рычага обгонной муфты. Также понадобится проверить венец маховика и буферную пружинку.

Причины отсутствия запуска мотора при вращении стартерного узла будут разные:

  • поломка пробуксовой муфты;
  • поломка либо отсоединение рычага отключения от оси;
  • выход из строя буферной пружинки, этот элемент перестает выполнять возложенные на него задачи;
  • изнашивание либо выход из строя поводкового кольца.

Если при попытке старта силового агрегата слышен скрежет, то надо произвести диагностику зубцов венца маховика. Необходимо удостовериться, что ход регулировки шестерни выставлен корректно. Также требуется проверка буферной пружинки. Неполадки в работе стартерного узла зачастую обусловлены нехарактерным для его работы шумом.

Требуется визуальная диагностика устройства, причины могут быть следующими:

  • износ зубьев шестеренки;
  • отсоединение либо ослабление винтов, фиксирующих стартерный узел;
  • изнашивание втулок подшипниковых элементов, а также шеек на валу якорного устройства;
  • ослабление фиксатора полюса, расположенного внутри стартерного узла, сам якорь в результате этого начинает соприкасаться со стартерной составляющей.

Неполадки в работе стартерного устройства могут появляться не только при запуске ДВС, но и после успешного старта. Самая распространенная проблема связана с продолжением вращения стартера после пуска.

Причины такой механической неисправности следующие:

  • изнашивание пружинного элемента, установленного в муфте свободного хода;
  • залипание контактных элементов втягивающего реле;
  • заедание либо поломка самого реле;
  • заклинивание приводного устройства на валу либо рычага;
  • изнашивание обратного пружинного элемента замка зажигания.

Если в функционировании стартерного устройства имеются такие неисправности, надо демонтировать клемму от узла и искать проблему. Иногда узел работает некорректно, это может происходить не системно, а время от времени.

О неполадках в работе узла могут сообщить следующие «симптомы»:

  1. Стартерный узел включается, но только после нескольких попыток вращения ключа в замке. Это говорит о подгорании контактной составляющей на тяговом реле.
  2. Узел проворачивается, но с трудом, аккумулятор машины при этом заряжен полностью. Такая неполадка может сообщить об износе щеточного узла либо появлении выработки на подшипниковом устройстве.
  3. После пуска силового агрегата стартерный узел выходит из зацепления, но наблюдается задержка. Проблема может заключаться в изнашивании зубчиков в шестеренке бендикса либо венца маховика.

Канал Автоэлектрика ВЧ подробно рассказал о неисправностях механического характера в работе стартерных механизмов.

С какими неисправностями стартера чаще всего сталкиваются автовладельцы?

Возможные неисправности стартера и способы их устранения зависят от состояния устройства в целом. Восстановление неисправного узла возможно только после точного определения причины.

Стартер не включается

Одна из самых распространенных проблем — стартерный узел не работает вообще. Щелчков втягивающего реле не слышно и якорный элемент не вращается.

Причины неисправности и способы ее устранения

Ремонтировать устройство надо с учетом неисправности:

  1. Разряд АКБ либо его поломка. Неисправность аккумулятора может быть связана с окислением контактов на зажимах, разрушением пластин либо механическими повреждениями корпуса. Если корпус поврежден или пластины внутри устройства «посыпались», потребуется замена АКБ. Проблему с разрядом батареи можно решить путем ее подзарядки.
  2. Окисление проводов на аккумуляторе. Для устранения неисправности выполняется очистка наконечников, применяется зубная щетка либо мелкозернистая наждачная бумага. Действовать надо аккуратно, чтобы не снять наружный слой.
  3. Некачественная натяжка наконечников. Для устранения проблемы наконечники надо подтянуть, чтобы обеспечить качественный контакт.
  4. Отключение либо повреждение электроцепи для подключения втягивающего реле. Неисправность надо искать со стороны стартерного устройства либо замка зажигания. Решение проблемы заключается в восстановлении провода путем его замены либо пайки. Устранение неисправности зависит от характера повреждения.
  5. Межвитковое замыкание. Проблему надо искать в обмотке втягивающего реле механизма либо в обрыве или замыкании на массу. Проблему межвиткового замыкания можно решить только путем перемотки проволоки на обмотке либо ее полной замены. Второй вариант более предпочтительный, поскольку некачественная перемотка не позволит решить проблему. Обрыв и замыкание контактов следует искать с помощью мультиметра путем прозвонки.
  6. Заедание якорного устройства втягивающего реле. Решить проблему можно путем замены реле.
  7. Неполадки в работе контактной составляющей замка зажигания. Ремонтировать контакты нецелесообразно, поскольку такой ремонт зачастую результатов не дает. Потребуется снять и разобрать выключатель зажигания, получить доступ к контактной части и заменить ее на новую.

Канал ARBIX рассказал о причинах и решении проблемы, если стартерный узел автомобиля не включается.

Тяговое реле включается, но якорь стартера не вращается или вращается слишком медленно

Щелчки при включении зажигания говорят об активации втягивающего реле. Но стартерный узел может вращаться не интенсивно или вовсе не прокручиваться, что не позволит завести ДВС.

Причины неисправности и способы ее устранения

Причины проблемы:

  1. Разряд АКБ. Требуется зарядка устройства.
  2. Окисление контактов АКБ либо наконечников кабелей, устанавливающихся на зажимах. Производится очистка контактных элементов.
  3. Затяжка фиксации ослабла на контактных винтах втягивающего реле стартерного устройства. Надо затянуть болты.
  4. Подгорание коллекторного устройства. Выполняется замена элемента либо всего узла в сборе.
  5. Подвисание щеточного механизма либо его критический износ. Щетки можно заменить после снятия и разбора стартерного устройства.
  6. Обрыв в электроцепи статорного элемента либо якорного устройства. Требуется детальная прозвонка электролинии для поиска проблемы. Обрыв исправляется путем восстановления электроцепи.
  7. Замыкание заизолированного держателя щеточного узла. Положительный контакт может замыкаться на массу.
  8. Появление замыкания между пластинчатыми элементами коллекторного устройства. Проблему замыкания можно решить путем замены детали.
  9. Межвитковое замыкание на обмоточных элементах якорного устройства либо статора. Потребуется перемотка обмотки. Замыкание может произойти контактов обмотки на массу.

Проверка работы тягового реле:

  1. Чтобы произвести диагностику работы втягивающего реле стартерного устройства, к электроцепи питания детали подключается вольтметр.
  2. Между ограничительным кольцом и шестеренкой приводного устройства вставляется прокладка, ее толщина составит в диапазоне от 12,8 до 15 мм. Толщину уплотнителя следует подбирать с учетом типа стартерного устройства.
  3. Выполняется активация реле. При подаче питания величина силы тока должна составить не более 23 ампер, а параметр напряжения — 9 вольт. Если полученные значения выше, это говорит о неисправности обмотки реле либо приводного устройства механизма. При отклонении значения от номинального выполняется диагностика обмотки на предмет наличия замыкания.

Процедура диагностики замыкания обмоток выполняется посредством использования мультиметра либо контрольной лампочки:

  1. Для выполнения задачи вывод обмотки отсоединяется от втягивающего реле.
  2. Изолированный щеточный узел приподнимается.
  3. От шунтовой катушки обмотки отключается элекроцепь неизолированного держателя щеток. Для этого заранее надо открутить болты, фиксирующие щеточную составляющую.
  4. Посредством контрольного светового индикатора 12-вольтное напряжение подключается к выводу обмотки, а также корпусу стартерного устройства. Если после подключения индикатор начал гореть, это говорит о наличии замыкания на массу.

Аналогичным образом выполняется диагностика наличия замыкания на массу щеток, только напряжение надо подключить к корпусу стартерного устройства и заизолированному щеткодержателю. Чтобы удостовериться в отсутствии замыкания коллекторного устройства, щетки надо приподнять, а провода с напряжением подключить к корпусу механизма и коллектору. Загорание светового индикатора говорит о замыкании обмотки. Вышедшие из строя детали подлежат замене.

О диагностике и ремонте тягового реле стартерного узла рассказал пользователь Александр Мовчан.

Тяговое реле включается и сразу выключается (часто повторяющийся стук)

При пуске мотора возможно, что втягивающее реле будет активироваться, об этом сообщат щелчки. Но после включения оно сразу отключается и проблема сопровождается повторяющимся стуком.

Причины неисправности и способы ее устранения

Причины появления проблемы и методы, позволяющие устранять неисправность:

  1. Разряд АКБ. В зависимости от износа батареи производится ее подзарядка либо замена.
  2. Вырос параметр сопротивления электроцепи питания стартерного механизма. Увеличение сопротивления может быть связано с окислением зажимов на контактах АКБ либо наконечников электроцепей. Для устранения неисправности потребуется зачистка контактных элементов. После очистки зажимы надо плотно затянуть и обработать техническим вазелином.
  3. Поломка выключателя зажигания. Для устранения проблемы потребуется демонтаж замка, его полный разбор и ремонт. В зависимости от характера неисправности может понадобиться замена выключателя.
  4. Поломка втягивающего реле. Проблема может заключаться в обрыве либо некачественном контакте фиксирующей обмотки, которая крепит реле к корпусу. Производится замена втягивающего реле.

Канал Resta показал процедуру диагностики тягового реле стартерного механизма.

Стартер включается, но коленчатый вал не вращается

Стартер может нормально активироваться при попытке запуска ДВС. Но коленвал не реагирует на действия водителя и не прокручивает силовой агрегат.

Причины неисправности и способы ее устранения

Вкратце о причинах неполадки и вариантах устранения проблемы:

  1. Пробуксовывает муфта, отвечающая за свободный ход. Устранение неисправности заключается в замене приводного устройства стартерного механизма.
  2. Выход из строя рычага деактивации муфты. Проблема может заключаться в его выскакивании из оси. Для устранения производится промывка нарезки вала и дальнейшая ее обработка смазочной жидкостью (моторным маслом).
  3. Выход из строя в результате износа поводкового кольца муфты. Также может быть повреждена буферная пружинка.
  4. Залипание либо слабое перемещение приводного устройства на оси вала якорного элемента.

Все описанные в этом разделе проблемы запуска ДВС решаются путем демонтажа стартерного механизма, его разбора и дальнейшего ремонта.

Стартер включается, но шестерня не входит в зацепление

При активации стартерного устройства шестеренка может не входить в зацепление с маховиком. Неисправность часто сопровождается скрежетом, нехарактерным для работы механизма.

Причины неисправности и способы ее устранения

Подробно о причинах неполадок:

  1. Не функционирует стартерный узел. Буферная пружинка могла ослабнуть. С такой неисправностью автовладельцы сталкиваются редко, для ее устранения понадобится демонтаж и разбор механизма. Если пружинка ослабла, то она подлежит замене. Как вариант, можно полностью заменить стартерный узел.
  2. Появление забоин на зубчиках шестеренки приводного устройства. Также забоины могут появиться на зубчиках венца маховика. Для устранения проблемы потребуется воспользоваться напильником либо другим абразивным инструментом. Если износ приводного устройства серьезный, то производится его замена. То же самое касается зубчатого венца маховика.
  3. Некорректная регулировка хода шестеренки приводного устройства, а также момента замыкания контактных элементов на замке. Ликвидация неисправности заключается в регулировке хода и момента замыкания. Важно, чтобы контактные элементы правильно замыкались именно на втягивающем реле.

О признаках и причинах повреждения шестеренки обгонной муфты или бендикса рассказал канал MegaDetection.

Стартер после пуска двигателя не отключается

Стартерный узел может вращаться и запускать мотор, но после старта силового агрегата механизм не отключается. Если это произошло, то нельзя допустить длительного функционирования узла. Надо сразу деактивировать зажигание и отсоединить провод от тягового реле.

Причины неисправности и способы ее устранения

Неисправности, которыми может быть обусловлена эта проблема:

  1. Заклинивание приводного рычага на валу якорного устройства либо залипание контактных элементов втягивающего реле. Потребуется полный разбор стартерного механизма для диагностики проблемы. Устранить неисправность получится только после ликвидации причины залипания.
  2. Замыкание контактных элементов в выключателе зажигания. Производится замена контактной составляющей либо всего замка в сборе. На многих авто ключ от выключателя зажигания используется для открытия двери багажного отсека, а также дверного замка водительской двери. Если поменяется замок либо личинка выключателя, то новый ключ не сможет использоваться для открытия двери или багажника. Потребуется смена личинок и на этих замочных изделиях.
  3. Заедание самого замка. Решение проблемы заключается в смене выключательного устройства.
  4. Замыкание в обмотке реле стартерного механизма либо заклинивание устройства. Восстановление работы узла возможно только в результате замены детали на новую.
  5. Перекос стартерного узла, который произошел в результате ослабления фиксации устройства на корпусе машинного мотора. Устранение неполадки заключается в выравнивании узла и его качественной фиксации на двигателе автомобиля.
  6. Повреждение либо износ пружинного элемента, установленного в замке. Выключательное устройство надо демонтировать и разобрать для поиска причины проблемы. При возможности производится замена пружинки. Если неисправны другие узлы механизма, то замок подлежит замене.
  7. Физическое повреждение либо потеря эксплуатационных качеств возвратных пружинных компонентов стартерного узла. Речь идет о растяжке деталей. Причина может заключаться в работе втягивающего реле.

Подробнее о причинах работы стартерного узла после отключения зажигания на примере классических моделей ВАЗ рассказал Sergey Kisiletskiy.

Повышенный уровень шума при вращении якоря стартера

Стартерный механизм может запускать двигатель. Но при вращении якорного устройства наблюдаются шумы, нехарактерные для нормальной работы узла.

Причины неисправности и способы ее устранения

Причины неисправности:

  1. Ослабленный фиксатор стартерного механизма к колоколу сцепления. Можно попытаться пошатать узел рукой. Если чувствуется люфт, надо подтянуть гайки, фиксирующие стартер к двигателю с необходимым моментом. После крепления выполняется пуск двигателя для диагностики.
  2. Изнашивание втулок подшипниковых деталей либо шеек, расположенных на валу якорного устройства. Все составляющие элементы меняются на новые.
  3. Выход из строя либо частичное повреждение зубчиков, расположенных на шестеренке приводного устройства или венца маховика силового агрегата. Диагностировать неисправность можно посредством демонтажа механизма и визуального осмотра отверстия колокола сцепления. Для устранения неполадки надо выполнить замену маховика, венца либо переворота последнего. Чтобы поменять венец, надо удалить отработавшую деталь, прогреть новую и пока она горячая, установить на маховик. Если перевернуть венец, то перед демонтажем он прогревается и извлекается, а затем нагревается еще раз и монтируется на место.
  4. Повреждение крышки со стороны приводного устройства. Корпус подлежит замене. Найти новый может быть проблематично, тогда выполняется полная замена узла.
  5. Ослаб фиксатор тягового реле в корпусе механизма. Из-за этого шестеренка будет перемещаться не полностью. Потребуется подтяжка фиксатора.
  6. Скользящая муфта стартерного устройства перемещается некорректно, в результате чего шестеренка не устанавливается на место. Причина зачастую заключается в загрязнении вала. Устранение проблемы состоит в демонтаже стартерного механизма и очистке вала. После прочистки его надо обработать качественной консистентной смазкой. Перед установкой устройства на место нужно продиагностировать перемещение шестеренки.
  7. Проблема может состоять в вилке, которая перемещает скользящую муфту. Этот элемент может выйти из строя либо деформироваться при длительной эксплуатации. Вилка подлежит замене.

Если при пуске ДВС проявляется металлический звон, вероятнее всего, от корпуса узла откололся кусок. Причин, которые могут привести к этой неисправности, довольно много. Заниматься привариванием отколовшегося куска целесообразно при наличии сварочного оборудования. Найти отдельно так называемый клюв корпуса, который обычно откалывается, сложно. Поэтому целесообразно будет произвести полную замену корпуса или узла.

Если слышен визг и силовой агрегат запускается через раз, то причину надо искать в бендиксе. Бендикс или обгонная муфта используется для соединения шестеренки с валом электрического моторчика в момент пуска ДВС. Для поиска проблемы потребуется произвести демонтаж и разбор стартерного механизма.

Решение проблемы состоит в следующем:

  1. Производится спрессовка упорной втулки с места монтажа. Элемент надо аккуратно извлечь из оси, где он установлен.
  2. С помощью отвертки с плоским лезвием надо поддеть и произвести демонтаж стопорного кольца.
  3. Выполняется демонтаж бендикса. Обгонная муфта изымается из посадочного места вместе с шестеренкой.
  4. Ремонтировать бендикс в гаражных условиях проблематично и нецелесообразно. Поэтому производится его замена на новое устройство. Дальнейшая сборка узла выполняется в обратной последовательности.

Полезные рекомендации касательно диагностики стартерного устройства приведены каналом Специалист Автодиагност.

Сводная таблица основных неисправностей стартера

Таблица «Причины поломок и способы их устранения».

Поломка Причина неполадки Варианты ремонта
Стартерный узел не активируется Разряд АКБ либо ее поломка Подзарядка АКБ либо ее замена. При повреждении внутренних составляющих зарядка аккумулятора нецелесообразна. Перед подзарядкой надо проверить и долить раствор электролита в банки, если есть необходимость
Плохой контакт в соединении проводов, обрыв электролинии. Речь идет о кабелях питания и управления стартерным механизмом Подтянуть ослабленные контакты в электроцепях питания и управления механизмом. Если обнаружены поврежденные кабели, они подлежат замене
Закисление контактов на зажимах батареи Закисленные клеммы устройства подлежат очистке наждачной бумагой. После прочистки контакты нужно обработать смазочным веществом, в качестве которого рекомендуется использовать технический вазелин
Некорректно функционирует реле активации механизма либо выключательного устройства зажигания Производится полная замена детали
Неполадки в работе втягивающего реле. Возможен обрыв обмоток либо замыкание. Может заедать якорное устройство либо сместиться контактный диск Производится замена реле после снятия и разбора механизма
Появление замыкания в обмотках стартерного узла Выполняется перемотка обмоток проволокой либо замена механизма
Стартерный узел активируется, но вал мотора не прокручивается Поломка механизма. Причина может заключаться в плохом смещении приводного устройства по шлицам, установленным на валу. Возможна пробуксовка обгонной муфты приводного узла. Причина может заключаться в выходе из строя рычага приводного механизма, а также буферном пружинном элементе либо поводковой муфте Требуется демонтаж и полный разбор всего устройства. Вышедшие из строя детали подлежат замене
Производится активация тягового реле, но коленчатый вал не прокручивается. Возможно прокручивание якоря, но это происходит медленно Сильный разряд батареи Подзарядка устройства либо его замена, если в этом есть необходимость
Закисление контактов на АКБ Прочистка поверхности контактных составляющих на зажимах и их затяжка
Некачественная затяжка гаек, которые фиксируют электроцепи на выводах втягивающего реле Затяжка гаек
Неполадки в работе стартерного механизма. Это может быть плохой контакт на электроцепях, закисление либо загрязнение коллекторного устройства моторчика, изнашивание или зависание щеток, замыкание на землю. Иногда причина кроется в ослабленных пружинных элементах щеткодержателей, заклинивании якорного устройства либо замыкании обмоток на детали Производится демонтаж и ремонт стартерного узла с заменой основных составляющих устройства
При прокручивании якорного устройства узел издает много шума Некачественная фиксация стартерного узла Требуется затяжка винтов, которые фиксируют механизм
Произошло повреждение зубчиков шестеренок стартерного узла либо зубчатой составляющей маховика силового агрегата Стартерный узел меняется полностью либо производится замена или ремонт зубчиков шестеренок. Потребуется демонтаж и разбор узла. Если повреждена зубчатая составляющая венца маховика силового агрегата, то она меняется полностью
Неполадки в работе стартерного устройства. Возможно изнашивание опорной медно-графитовой втулки, поломка обгонной муфты либо износ подшипниковых устройств. Вероятно повреждение шеек вала якорного устройства. Проблема может заключаться в ошибках, допущенных при монтаже узла на мотор Производится полная замена механизма либо его ремонт, который требует демонтажа и разбора устройства. Если ошибки были допущены при установке механизма, его надо переустановить и качественно зафиксировать. Возможно, узел был перекошен при монтаже
Мотор заводится, но стартерный узел не выключается Ключ зажигания заедает в выключателе, когда он устанавливается в положение АСС При появлении проблемы надо остановить ДВС и извлечь ключ. Требуется демонтаж и ремонт выключателя зажигания
Появление замыкания на контактной составляющей выключательного устройства Надо остановить ДВС и отсоединить клеммы от АКБ. Выполняется демонтаж выключательного устройства и его разбор. Требуется замена контактной составляющей
Неполадки в работе стартерного узла. Возможно заедание приводного устройства на валу якорной детали либо залипание контактных элементов реле Выполняется снятие и разбор механизма с его последующим ремонтом
Реле щелкает, но сразу после активации отключается Разряд батареи Заряд или замена устройства
Выросло сопротивление в электроцепи управления механизмом Зачистка клеммных зажимов АКБ с дальнейшей затяжкой и обработкой смазочным средством. В качестве последнего используется технический вазелин
Поломка выключательного устройства зажигания Замена либо ремонт механизма. Для этого потребуется его демонтаж и разбор
Неполадки в работе втягивающего реле. Проблема может заключаться в некачественном контакте либо обрыве цепи в обмотке реле. Некачественный контакт может быть между обмоткой и корпусом реле Полная замена втягивающего реле
Стартерный узел активируется, но шестеренка не заходит в зацепление Ослаб буферный пружинный элемент механизма Полная замена стартерного узла либо непосредственно пружинки. Для выполнения ремонта узел полностью разбирается
Появление выбоин на зубчиках шестеренки приводного устройства. Забоины могут образоваться на зубчиках венца маховика силового агрегата в результате длительного износа Для устранения выбоин используется напильник, узел надо полностью разобрать

Фотогалерея

Некоторые причины неработоспособности стартерного механизма можно увидеть на фото.

Техника безопасности и полезные советы автовладельцам перед началом ремонта стартера своими руками

Нюансы безопасности, а также советы, которые надо учесть при выполнении самостоятельного ремонта устройства:

  1. Перед выполнением демонтажа стартерного узла надо произвести отключение клеммных зажимов от аккумулятора. Как минимум отсоединяется минусовая клемма батареи.
  2. При выполнении диагностических действий узел, снятый с двигателя, надо качественно закрепить в тисках.
  3. Для осуществления вращения якорного устройства без зацепления с маховиком мотора потребуется ток, хоть и небольшой. При диагностике выполненного ремонта нельзя использовать тонкие кабели. При проверке требуется обеспечение качественного контакта на силовых электроцепях.
  4. Если производится ремонт коллекторного устройства, перед выполнением задачи надо ознакомиться с сервисной документацией к авто. В ней указываются все показатели зазоров и диаметров. Также рекомендуется ознакомиться с моделью стартерного узла.
  5. После проведения ремонта при дальнейшей сборке надо соблюдать порядок монтажа дистанционных шайб. Эти детали предназначены для ограничения осевого люфта. Для правильной сборки стартерного механизма при разборке узла рекомендуется выставить метки или сделать фото. Так можно упростить процедуру сбора.
  6. Смазке подлежит исключительно планетарное редукторное устройство механизма. Для этого допускается применение специального смазочного вещества консистентного типа, предназначенного непосредственно для ШРУСов. Не допускается обработка смазкой поверхности меднографитовых втулок. Это приведет к тому, что вещество будет собирать пыль и только загрязнит узел.
  7. Перед разбором стартерного узла обязательно производится очистка наружной поверхности устройства от загрязнений. Для выполнения этой задачи используются кисти с волосяными щетками, а также чистые и сухие тряпки.
  8. Когда устройство будет разобрано, все компоненты механизма должны быть промыты и просушены. Составляющие металлические элементы конструкции очищаются в емкостях с керосином либо раствором щелочи. Если на деталях имеются обмотки, их надо обработать тряпкой, смоченной в топливе. После этого они подвергаются обдуву сжатым воздухом и просушиваются около двух часов. Фетровые уплотнительные элементы промываются бензином.
  9. Все царапины и выбоины на компонентах устройства удаляются с помощью мелкозернистой наждачной бумаги. После обработки используется шлифовка деталей. Восстановление поверхности коллекторного устройства выполняется посредством проточки с дальнейшей шлифовкой. Для ликвидации дефектов на резьбовых соединениях придется использовать так называемый ввертыш, обладающий соответствующей резьбой. Нарезка резьбы в данном случае будет невозможна.
  10. Процедуру замера вала якорного устройства надо производить до разбора узла. Выполнение измерения осуществляется пальцами путем шатания вала в разных направлениях. Если зазор существенный, то производится замена втулок и замер выработки непосредственно на валу. Процедура измерения осевого люфта выполняется посредством штангенциркуля.
  11. Рабочая обгонная муфта может вращаться исключительно в сторону вращения стартерного узла. Для демонтажа этого элемента надо по валу сдвинуть ограничительное кольцо, а затем демонтировать стопорный элемент. При выполнении промывки обгонной муфты не допускается применение очистительных средств в аэрозолях. Их использование может привести к удалению внутреннего смазочного материала бендикса.

Видео «Пример самостоятельной переборки стартерного узла»

Канал Onotole Channel привел пример самостоятельной переборки и ремонта стартерного устройства от производителя Bosch с указанием основных моментов этого процесса.
