Двигатель УМЗ 4216 Ульяновского моторного завода является аналогом карбюраторного двигателя типа УМЗ 421 или ЗМЗ 410. Распределительный вал с нижним расположением, а движение коромысел приводится в действие через штанги, выполненные из алюминиевого сплава. Рабочая скользящая часть коромысла упирается в стержень клапана между которыми производится регулировка теплового зазора. На противоположной стороне коромысла вворачивается регулировочный болт, фиксирующийся гайкой. Регулировочные болты для настройки положения плунжеров гидрокомпенсаторов изготавливаются с отверстием и каналом для подвода масла. Регулировка клапанов УМЗ 4216 осуществляется на холодном двигателе с температурой не ниже 20 градусов и не выше 30.

Регулировка без гидрокомпенсаторов

До 2009 года на автомобиль Газель устанавливался двигатель УМЗ 4216 без гидрокомпенсаторов, по конструкции газораспределительного механизма практически ничем не отличающийся от ранее созданного карбюраторного двигателя УМЗ 100 (народное название «сотка»). двигатель умз 4216

С началом выпуска автомобилей Газель бизнес, двигатель «сотку» модернизировали, установили инжектор, и сальник «набивку» заменили резиновым стандартным. Кроме этого, с установленным катализатором, автомобиль стал принадлежать классу Евро-3. Регулировка тепловых зазоров клапанов УМЗ 4216 выполняется по инструкции завода изготовителя, аналогично технологии, выполняемой на Газели «сотка».

Периодичность регулировки на ДВС рекомендуется проводить каждые 10000 км пробега. Если автомобиль обслуживается постоянно у одного специалиста, регулирующего зазоры, то по его рекомендации интервал пробега между настройкой может быть увеличен до 20000 км.

О необходимости регулировки зазоров, мотор напоминает водителю отсутствием тяговых характеристик, увеличенным расходом топлива или слишком громким звенящим цоканьем. Опытный специалист может уже по звукам работающего на холостом ходу двигателя определить в каком состоянии находятся тепловые зазоры. Ровно работающий двигатель с отсутствием не громких стуков клапанов является признаком малого по норме зазора («пережатый» клапан) и, наоборот, очень громкий стук свидетельствует о слишком большом зазоре. И в том, и в этом случае необходимо приводить в норму тепловые зазоры, так как если уходит зазор в процессе эксплуатации в плюс или минус, происходит изменение фазы впрыска.

охлаждение вентилятором умз 4216 Влияние зазора на фазу впрыска объясняется скоростью нарастания контакта поверхности кулачка распредвала со стержнем клапана. При меньшем зазоре или его отсутствии скорость увеличивается и клапан открывается и закрывается с некоторым опережением. В случае увеличенного зазора, работа клапана происходит с запаздыванием. Поэтому, когда владелец просит отрегулировать зазор под газ желательно доходчиво ему объяснить принцип газораспределения и регулирование производится также, как и устанавливается зазор под бензин.

Порядок регулирования определен конструкцией двигателя и осуществляется в два приема. Если автомобиль приехал на обслуживание, то необходимо перед началом работ снизить температуру двигателя естественным путем. Для этого достаточно открыть капот моторного отсека, а для ускорения процесса охлаждения установить над двигателем автономный вентилятор, работающий от АКБ автомобиля.

Технологическая схема работ следующая:

  1. Снять клапанную крышку, осмотреть целостность деталей газораспределительного механизма на предмет механических повреждений.
  2. Вращением коленчатого вала установить метку в виде риски, расположенной на задающем диске, совмещая с указателем в виде заостренного стержня на передней крышке блока цилиндров. При этом, первый цилиндр находится на такте сжатия.
  3. Проверить щупом 0,3 мм первый клапан. Щуп должен проходить между скользящей поверхностью коромысла и торцом клапана. При уменьшенном зазоре, если щуп не проходит, необходимо отвернуть контрящую гайку и вращая регулировочный болт увеличить зазор, контролируя его изменение щупом. Интервал зазора первого и восьмого клапана допускается устанавливать от 0,3 до 0,35 мм.
  4. Проверить щупом 0,35 мм второй клапан. Порядок регулирования осуществляется так же, как и в п.3. Интервал зазоров клапанов со второго по седьмой рекомендуется устанавливать от 0,35 до 0,4 мм.
  5. Далее проверяется и регулируется четвертый и шестой клапан.
  6. Повернуть коленчатый вал на 360 градусов до совмещения меток, указанных в п.2.
  7. Проверить и отрегулировать клапаны в следующей последовательности: восьмой, седьмой, пятый и третий в соответствии с зазорами, указанными в пп.2 и 3.

регулировка клапанов умз 4216 Технология регулирования клапанов не сложная и ее можно осуществить в два оборота своими руками. Установив метку на коленчатом вале необязательно выворачивать свечи и определять такт сжатия. Учитывая, что клапан находится без компенсатора, достаточно покрутить вокруг оси первую или восьмую штангу. При вращении, например, восьмой штанги и не подвижности первой, начинать регулирование необходимо в соответствии с п.7 вышеуказанной технологической схемы.

Правильная регулировка клапанов на двигателе УМЗ 4216 – это залог его успешной работы, в части касающейся тяговой характеристики, ровного холостого хода и снижения расхода топлива.

Автомобили Газель, выпускающиеся с экологической нормой Евро 4 и двигателями УМЗ А 274 EvoTech 2.7 и другими аналогичными моделями Эватек (иногда называют «иватек») работают с гидрокомпенсаторами и редко нуждаются в поправке их положения относительно коромысла. С установленными гидрокомпенсаторами регулируются не зазоры (их нет), а только взаимодействие коромысла с плунжером. Необходимо отметить, что на ЗМЗ двигателях с двумя распредвалами, гидрокомпенсаторы работают на порядок устойчивее и не нуждаются в механическом регулировании их положения.

Регулировка клапанов умз 4216 с гидрокомпенсаторами

регулировка клапанов 4216 с гидрокомпенсаторами Порядок регулировки клапанов с установленными на штангах гидрокомпенсаторами производится по той же схеме, что и без компенсаторов. На нулевом положении коленчатого вала регулировочным болтом настраиваются положения первого, второго, четвертого и шестого плунжеро. Поворотом на 360 градусов (второй оборот) настраиваются восьмой, седьмой, пятый и третий.

Особенность регулирования двигателя 42164, установленного на Газель бизнес класса Евро 4, заключается в отсутствии необходимости использовать контрольно-измерительные щупы. Основными инструментами для выполнения этой процедуры являются гаечные ключи «14» и «11» рожкового исполнения и отвертка с шлицевым наконечником.

Ключом на «14» (редко используется ключ на «15») расслабляем фиксирующую гайку на регулировочном болте и выворачиваем болт до полного расслабления штанги с компенсатором. Затем отверткой заворачиваем болт до соприкосновения с гидрокомпенсатором.

Далее гаечным ключом на «11» продолжаем доворачивать по часовой стрелке регулировочный болт. Несмотря на рекомендацию завода производить «доворот» болта на два полных оборота, практика показывает иную методику, при которых плунжер компенсатора занимает правильную рабочую позицию, а именно:

  • на один оборот, в случае настройки выпускного клапана;
  • на полтора оборота на впускных клапанах.

Понятие «отрегулировать клапаны» не соответствует фактическим процедурам настройки гидрокомпенсаторов на автомобиле Газель бизнес. После настройки положения гидрокомпенсаторов щупом можно проверить зазоры и убедиться, что толкатель коромысла плотно прилегает к торцевой поверхности стержня закрытого клапана. Минимальный допустимый зазор может составлять от 0,01 до 0,08 мм.

Произвести регулировку гидрокомпенсаторов на ДВС не сложно и своими руками. Инструкция, гаечные ключи, плоскогубцы и отвертка – это все необходимое для выполнения технического обслуживания газораспределительного механизма.

Иногда, после проведенных операций стучат клапана на холодном двигателе. Стук клапанов иногда напоминает звук инжектора (форсунку) или клапана адсорбера. Поэтому необходимо точнее определить источник шума и лучше это сделать стетоскопом.

При выявлении стука клапанов с установленными компенсаторами, необходимо прогреть двигатель до рабочей температуры и затем увеличить обороты до 2000-3000. Если стук не прекратится, то заменить гидрокомпенсаторы.

Регулировка клапанов Газель Некст

регулировка клапанов газель некст На основе двигателя УМЗ 4216 разработан двигатель Эвотек (УМЗ Evotech). Модернизация, в основном, коснулась блока цилиндров, а принцип и конструктивные элементы газораспределительного механизма остались неизменными. Обеспечена автоматическая регулировка тепловых зазоров клапанов с компенсаторами. Двигатель 4216 евотеч, как часто его называют владельцы с установленными гидрокомпенсаторами эксплуатируется на автомобилях Газель Next.

Порядок регулировки ничем не отличается от процедуры обслуживания газораспределительного механизма УМЗ 4216. Исключение только в демонтаже клапанной крышки. Клапанная крышка выполнена из пластика и крепится к головке блока цилиндров десятью болтами (на 4216 крепление крышки осуществляется шестью болтами).

Видео

Регулировка клапанов УМЗ 4216 - инструкция по настройке


Двигатели Ульяновского моторного завода отличаются простой и надежной конструкцией, которая позволяет некоторые ремонтные операции проводить самостоятельно. Распространенной причиной их неисправности может стать неточность зазоров в клапанном механизме. При наличии некоторых технических навыков регулировку клапанов УМЗ 4216 можно производить вручную.

Настройка механизма на ГАЗе

Элементы газораспределительного механизма (ГРМ) при включенном двигателе испытывают постоянное воздействие от газов, следствием чего становится изменение зазоров:

  • при их увеличении ухудшается наполнение цилиндра смесью газов;
  • уменьшение зазора приводит к его перегреву.

Регулировка зазоров между коромыслами и клапанами ГРМ двигателя УМЗ-4216

В обоих случаях:

  • возрастает расход топлива и масла;
  • снижается ресурс работы установки.

О необходимости регулировки клапана предупреждает ряд признаков:

  • появляется лязгающий звук;
  • ГАЗ глохнет через небольшие промежутки.

Несомненно, регулировка клапанов на автомобиле требует:

  • четкого соблюдения последовательности действий;
  • наличия комплекта щупов и разных ключей;
  • предварительного охлаждения двигателя.

Регулировка зазора на клапанах производится следующим образом:

Регулировка клапана УМЗ-4216

Регулировка клапана УМЗ-4216

  • ключом на 10 откручивается и снимается клапанная крышка, прокладку которой одновременно можно заменить;
  • для удобства действий отсоединяются элементы электропроводки;
  • коленчатый вал проворачивается по часовой стрелке ключом на 36;
  • щупом измеряется зазор;
  • его настройка производится поворотом затяжных гаек ключом на 14;
  • первыми регулируются клапана 1, 2, 4, 6 – установкой зазора в диапазоне 0,35-0,4;
  • после полного поворота коленвала устанавливаются — 3, 5, 7, 8;
  • клапанная крышка устанавливается на место, а ГАЗ проверяется на наличие постороннего звука.

Если настройка выполнена правильно, всякий посторонний шум в силовой установке исчезнет.

Настройка после разборки блока

После ремонта ГАЗа нужна повторная регулировка клапанов. Последовательность манипуляций прежняя, однако необходима предварительная обкатка мотора – километров 50 проезда до настройки.

Цель обкатки ГАЗа состоит в том, чтобы:

  • масло распределилось по отделам двигателя;
  • уселись прокладки;
  • была проверена работа свечей или шатунного механизма.
Упорный фланец распределительного вала ГРМ двигателя УМЗ-4216

Упорный фланец распределительного вала ГРМ двигателя УМЗ-4216

Если результаты обкатки свидетельствуют о полной исправности двигателя, можно выполнить регулировку клапанов. Если настройки сбиваются, причина может заключаться:

  • в проблемах с коленвалом;
  • неисправности ГРМ;
  • повреждениях в блоке цилиндров;
  • неумелом вождении.

Регулировка не требуется для тех автомобилей, двигатели которых оборудованы гидрокомпенсатором.

Регулировка зазоров клапанов двигателя УМЗ-4216

Регулировка зазоров клапанов двигателя УМЗ-4216

Видео по теме: Регулировка клапанов УМЗ 4216


Регулировка клапанов Газели бизнес 4216

Как осуществляется регулировка клапанов Газель 4216? Такой вопрос вызывает интерес автомобилистов. Когда Газель мчится по дороге, опытный водитель всегда слышит, как работает автомобиль, нет ли каких-нибудь неполадок.

газель 4216 газель 4216

Так выглядит 4216 двигатель для автомобиля Газель

Вернуться к оглавлению

Для чего нужно регулировать клапаны

Если вдруг появляется посторонний шум при работе двигателя, то, скорее всего, придется проверять двигатель или клапаны. Диагностика Газели:

  1. Лучше всего ревизию сделать с помощью стетоскопа, подойдет для этого случая модель К-69М ГАРО.
  2. Двигатель газели при этом должен быть прогрет, и проверять нужно при различной частоте вращения коленвала.
  3. Придется внимательно прислушиваться на самой маленькой частоте вращения, потом на средней, начиная с распределительного механизма, а затем проверяя работу клапанов (750-1000 мин.-1).

Звуки от поврежденных клапанов слышны лучше всего в том месте, где находится головка, над местами их расположения.

клапана 4216клапана 4216

Разобранный двигатель 4216


А если стук раздается в той стороне, где распределительный механизм, в том месте, где находится ось распредвала, то необходимо проверить толкатель и шейки распредвала. Но, где находится наиболее уязвимое место, можно определить не только по проблемным участкам, а также по уровню звука. Есть звуки четкие и громкие, дребезжащие и глухие. При неисправности клапанов, поршней и толкателей на Газели 4216, когда двигатель прогрет не был, стуки подскажут, что испорчен именно он.

Но если звуки слишком громкие и идут они от клапанов или толкателей или если частота вращения коленвала увеличивается, а эти звуки сливаются в общий гул, то двигатель находится в порядке.

Необходима регулировка клапанов Газель 4216, если они периодически стучат, то проявляясь, то исчезая, если резко менять частоту вращения коленчатого вала.

регулировка клапановрегулировка клапанов

Регулировка клапанов Газели 4216


А если в моторном отсеке слышно специфическое клацанье, значит, нарушен необходимый зазор, и требуется клапаны регулировать или заменить. Имея Газель бизнес-класса, нужно помнить, что через каждые 1 500 км пробега профилактика зазора клапанов и проверка их состояния необходима.Вернуться к оглавлению

Как выполняется регулировка клапанов Газели

Чтобы отрегулировать в двигателе автомобиля Газель бизнес-класс клапан, не требуется повышенное мастерство. Это больше техобслуживание, чем настоящий ремонт Газели. И провести его можно собственными силами. У каждого хозяина в запасе имеются многочисленные гаечные ключи, которые сейчас пригодятся, особенно понадобится ключ на 36 при вращении коленвала, когда необходима будет регулировка клапанов Газели.

  1. Процесс начинается с того, что откручиваются болты, чтобы можно было свободно снять крышку клапанов. снять крышку клапановснять крышку клапанов Здесь профессиональные водители советуют заодно проверить, в каком состоянии находится прокладка под крышкой, так как бывает, что ее давно уже пора заменить, а раз представился такой удобный случай, то лучше не откладывать.
  2. Не все автомобили УМЗ-4216 оснащены инжекторной системой впрыска топлива, но если эта система есть, то до клапанов добраться намного проще, потому что в этом случае снимать ресивер не нужно. Но шланги и электропроводка в этом месте не дают свободно снять клапаны, поэтому шланги нужно обязательно отсоединить, а электропроводку аккуратно отодвинуть, чтобы не мешала.
  3. Теперь нужно предельно сконцентрироваться, потому что предстоит выставить четко положение коленвала. На его звездочке находится метка, которая при совмещении должна совпасть с меткой на шпонке. Ее легко найти — рядом с приводом вентилятора. Метки на коленвале Метки на коленвале
  4. Коленвал выставляют, используя гаечный ключ на 36 мм. Метки совпали, а теперь регулируем в определенной последовательности каждый клапан, соблюдая такую очередность: 1 — 2 — 4 — 6.
  5. Опять же коленвал должен быть провернут вполоборота по часовой стрелке, и очередь следующей партии: 3 — 5 — 7 — 8.
  6. Чтобы убедиться в том, что клапаны будут работать нормально, необходимо проверить зазоры. На холодном двигателе он не должен превышать 0,4, если же двигатель прогретый — 0,3.зазоры клапанов зазоры клапанов

    Проверка зазоров клапанов 4216

  7. Когда клапаны прошли строгий контроль, отрегулированы, необходимо вернуть крышку на место, шланги присоединить, привести в порядок электропроводку и проверить качество собственной работы электросхемы Газели, заведя автомобиль. Остается только прислушаться — не возникает ли посторонних звуков, которые бы говорили о неисправности.
  8. Может возникнуть необходимость отрегулировать клапаны, если при сборке не затянули как следует ось коромысла, но стоит отрегулировать ее до отметки 0,3, заменить радиатор, и все будет в порядке.
гидрокомпенсаторы  4216 гидрокомпенсаторы  4216

Так выглядят гидрокомпенсаторы в сборе для Газели 4216


Выгодные дополнения в УМЗ-4216. Гидрокомпенсаторы в Газели — удачный выбор, так как они устраняют зазоры в приводе клапанов и регулировать их почти не нужно. Но они иногда начинают стучать — то более громко, то тише, когда охлаждающая жидкость поднимается до рабочей температуры.

Это может произойти, если в гидрокомпенсатор попал воздух. Значит, моторное масло в картере на верхнем или нижнем уровне: нередко такое происходит, когда машина оказалась на долгое время под уклоном. Происходит сбой, когда из испорченного масляного фильтра попали загрязнения на прецизионные поверхности или шлам от моторного масла, которое оказалось низкого качества.


Чтобы избавиться от воздуха, необходимо проверить уровень масла: может, его необходимо долить. И сразу же требуется запустить двигатель, чтобы он прогрелся. Обороты нужно увеличивать и снижать до холостых, повторяя с 15-секундными перерывами — звук должен пропасть. Но и после этого стоит повторить процесс раз 5, а затем двигатель пусть поработает на холостых оборотах примерно минуты 3. Но если не помогут такие действия, гидрокомпенсаторы нужно прочистить. Может быть и заводской дефект — тогда уж придется эту часть полностью менять.

Регулировка тепловых зазоров в приводе клапанов двигателя ГАЗель Бизнес.

Регулировка тепловых зазоров в приводе клапанов двигателя ГАЗель Бизнес.

Похожие записи:

Согласно регламенту технического обслуживания проверяем и при необходимости регулируем зазоры в приводе клапанов после первых 2 тыс. км и далее через каждые 15 тыс. км пробега автомобиля.

Зазоры для выпускных клапанов первого и четвертого цилиндров (1 и 8 клапаны) должны находиться в пределах 0,30,35 мм, для остальных клапанов – 0,350,4 мм.

Расположение клапанов на двигателе.

1, 4, 5, 8 – выпускные клапаны; 2, 3, 6, 7 – впускные клапаны.

Зазоры регулируем на холодном (1520 °C) двигателе.

Снимаем крышку головки блока цилиндров.

Снимаем грязезащитный щиток двигателя.

Устанавливаем поршень первого цилиндра в ВМТ такта сжатия.

Для этого ключом «на 36» поворачиваем коленчатый вал за болт крепления ступицы шкива коленчатого вала по часовой стрелке (радиатор для наглядности снят) до совпадения метки на шкиве со штифтом на крышке распределительных шестерен.

Поворот вала.

Метки.

При этом клапаны первого цилиндра должны быть закрыты (коромысла должны свободно качаться на оси).

Если клапаны первого цилиндра не закрыты, поворачиваем коленчатый вал на 360°.

В этом положении проверяем и при необходимости регулируем зазоры в приводе 1, 2, 4, и 6 клапанов.

Зазор определяем по толщине щупа вставленного между стержнем клапана и коромыслом.

Проверка зазора.

Щуп в зазоре должен перемещаться с небольшим усилием.

Если величина зазора отличается от требуемой ключом «на 14» ослабляем затяжку контргайки регулировочного болта, удерживая болт ключом «на 11».

Ослабление затяжки.

Вставив щуп требуемой толщины между стержнем клапана и коромыслом заворачиваем регулировочный болт до тех пор, пока щуп не будет перемещаться в зазоре с небольшим усилием.

Регулировка.

Удерживая в этом положении регулировочный болт, затягиваем его контргайку. Снова проверяем зазор и при необходимости повторяем регулировку.

Поворачиваем коленчатый вал на 360° и аналогично проверяем и регулируем зазоры 3, 5, 7 и 8 клапанов.



Поделиться ссылкой:

Похожие статьи

Регулировка клапанов УМЗ 4216: характеристика, инструкция, нюансы

Как обойтись без дорогостоящих услуг специализированной мастерской для устранения незначительных проблем с клапанами на Газели. Профессиональные рекомендации опытных механиков для несведущих автолюбителей предлагает предстоящая публикация.

Причины необходимости регулировки клапанов. Симптомы, вызывающие отклонения требуемой величины зазора, излагаются в дальнейшем исследовании.

Обслуживание газели

Как выполняется самостоятельная регулировка клапанов 4216, двигатель Газель. Советы начинающим механикам

Порой при движении автомобиля мотор начинает издавать специфический металлический стук или неожиданно глохнет, проехав всего несколько километров. Подобные симптомы свидетельствуют о необходимости регулировки клапанов на 4216 двигателе Газели.

Такая процедура выполняется при замене некоторых деталей, наподобие поршней или коленвала. Также отрегулировать клапана надлежит в обязательном порядке при капитальном ремонте силовой установки.

Причины изменения величины зазора в клапанной системе

Следует отметить, что регулировка заключается в установлении определенного фиксированного промежутка между коромыслом и клапаном. Его величина может довольно быстро изменяться. Причинами таких нежелательных отклонений считаются следующие неполадки:

  • выход из строя коленчатого вала;
  • неправильный момент срабатывания кулачков в газораспределительном механизме;
  • нарушение целостности блока цилиндров.

Кроме перечисленных неисправностей двигателя, причиной плавающего зазора может являться поведение водителя за рулем Газели. Чрезвычайно агрессивное вождение, выражаемое ускоренным спуском сцепления, например, способно привести к преждевременному износу функциональных узлов.

Маршрутная газель

Пошаговая инструкция по регулировке клапанов

Для начала заметим, что функционирующий до этого двигатель для проведения процедуры следует предварительно остудить. Оптимальной температурой для выполнения требуемых манипуляций считается 15-200С. Поэтому, заглушив силовой агрегат, его необходимо оставить в нерабочем состоянии примерно на 1.5 часа.

Подобные действия объясняются тем, что в горячем двигателе несколько увеличивается размер зазора между клапаном и коромыслом, что может негативно отразиться на качестве регулировки.

Рассмотрим осуществляемые манипуляции по порядку на примере отладки двигателей с гидрокомпенсаторами. Все действия можно разделить на два взаимосвязанных этапа.

Подготовительный период

  1. Начальной стадией процесса считается демонтаж крышки с прокладкой. Его выполняют, используя ключ на 10, поочередно выкручивая шесть болтов, фиксирующих деталь.
  2. На крайних стойках оси коромысел располагаются гайки крепления. Их надлежит снять, предварительно отвернув ключом 13.
  3. Следующим шагом является демонтаж оси коромысел в комплекте. Для этого 17 ключом отвинчивают четыре гайки, служащие для фиксации.
  4. Далее аккуратно удаляются восемь штанг толкателей.
  5. Теперь можно приступить к разборке оси коромысел. Все детали тщательно осматриваются для обнаружения следов износа. При перекрытии масляного канала в коромысле бронзовой втулкой, рассверливается отверстие, возобновляющее свободный доступ смазки. После этого узел собирают заново с обновленной осью.
  6. На следующем этапе в коромысла закручивают регулировочные винты, накрывают их контргайкой.
  7. Штанги толкателей фиксируют в отверстиях головки цилиндров.
  8. Затем ось коромысел закрепляется на шпильках. До упора закручиваются фиксирующие гайки.

Регулировка клапанов

На этом действии подготовительный период завершается. Отдельно отметим важность каждого из перечисленных шагов. Только соблюдая их последовательность, можно добиться желаемого результата.

Отладка клапанов

Итак, все подготовительные манипуляции успешно выполнены. После этого приступают к процессу регулировки клапанов. Для этого поршень помещают в ВМТ в период сжатия. Регулировочный винт выкручивают до соприкосновения с гидрокомпенсатором. Таким способом устраняют промежуток между коромыслами и торцами 1,2,4,6 клапанов.

Убедившись в полном отсутствии зазора, один раз прокручивают регулировочный винт. Это действие приводит к проседанию гидрокомпенсатора на 1 мм. Зафиксировав регулировочный винт с помощью отвертки, до упора закручивают контргайку.

Оставшиеся клапана регулируют аналогичным образом, предварительно установив поршень четвертого цилиндра в исходное положение. Он должен находиться в крайней верхней точке на такте сжатия.

Завершают регулировку клапанов на двигателе автомобиля марки УМЗ 4216 прокручиванием коленчатого вала ключом на 36 по ходу часовой стрелки до окончательного закрытия клапанов. Специальным щупом измеряется величина зазора. Отклонение от нормы регулируется контрольной затяжной гайкой. Ее поворотом в ту или иную сторону добиваются требуемого размера.

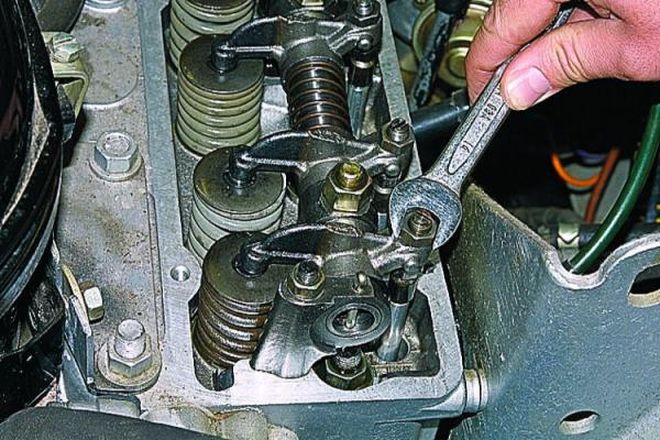

Регулировка клапанов

После окончательной сборки блока рекомендуется произвести контрольную проверку. Запустив двигатель, следует проехать небольшое расстояние, внимательно прислушиваясь к его работе. При отсутствии посторонних шумов поставленную задачу можно считать выполненной.

Регулировка клапанов после капитального ремонта силового агрегата

На протяжении срока эксплуатации любой двигатель способен выйти из строя. К сожалению, не всегда можно обойтись устранением мелких неполадок. Порой приходится прибегать к крайним мерам, к которым относится и капитальный ремонт силовой установки.

Полная разборка агрегата с последующей его сборкой требует повторной отладки клапанов. Абсолютно аналогичный процесс настройки зазора нуждается в предварительном комплексном обслуживании двигателя. Для этого необходимо дать автомобилю проехать расстояние хотя бы в 50 км с неотрегулированными клапанами.

Подобная обкатка позволяет маслу заполнить все отделы силовой установки, способствует выпрямлению прокладок и усадке клапанов. Данный факт подтверждается многолетним опытом.

Разумеется, изложенный в предыдущей главе алгоритм действий по регулировке клапанов допускается только для исправного мотора. Малейшие неполадки, наподобие разболтанного пальца, вызывающего стук шатуна, или нерабочих свечей зажигания, требуют незамедлительного устранения. А далее можно смело следовать предложенным выше рекомендациям.

402, карбюратор, с гидрокомпенсаторами, Бизнес УМЗ, порядок регулировки, Некст, инжектор

Регулировка клапанов 4216 двигателя ГАЗель необходима, когда снижается уровень эффективности и ресурс силового агрегата.

Двигатель УМЗ 4216 Евро 4

Периодичность процедуры

Через каждые 20 000-30 000 км пробега рекомендуется проверять зазор между клапанами на ГАЗели.

Также при появлении подгорания седел мотора нужно отрегулировать клапаны на 402 двигателе.

Как отрегулировать клапана?

Для того чтобы правильно выставить промежуток между клапанами, необходимо соблюдать последовательность действий, прописанную в руководстве по ремонту транспортного средства.

Регулировка клапанов двигателя

Для того чтобы выставить требуемый зазор клапанного механизма, нужно:

  1. Установить транспорт на смотровую яму или специальную платформу, предназначенную для проведения ремонтных работ.
  2. Снять защитную крышку с блока цилиндрических деталей и демонтировать трубки вместе с тросом.
  3. Демонтировать корпус воздушного фильтрующего элемента.
  4. Выкрутить свечи из системы зажигания.
  5. Открутить крепежные элементы и крышку с верхней части корпуса силового агрегата.
  6. Убрать защитный кожух ремня газораспределительного механизма.
  7. Выставить поршень цилиндра в верхнюю мертвую точку сжатия воздушного потока.
  8. Провернуть коленчатый вал на 1-1,5 оборота по часовой стрелке. Риски подшипников и коленвала должна совпасть.
  9. На регулировочном винте отжать контровую гайку.
  10. Произвести настройку зазора на двигателе модели Некст 42 16 так, чтобы плоский щуп 0,13 мм полностью занимал все свободное пространство.
  11. Повторить процедуру с щупом и проворачиванием коленчатого вала для всех четырех цилиндров.
  12. Собрать механизм двигателя, выполнив все действия в обратном порядке.
  13. Запустить мотор и проверить правильность выставленных зазоров.

Двигатель с карбюратором

Регулировка клапанов на 402 двигателе с карбюратором на отключенном силовом агрегате. Перед началом процедуры по регулировке необходимо провести внешний осмотр системы на наличие повреждений и дефектов, при необходимости следует заменить все износившиеся детали.

402 двигатель

После диагностики нужно выключить систему зажигания и поставить транспортное средство на нейтральную передачу. Затем можно открыть капот автомобиля и демонтировать воздушный фильтрующий механизм. Нужно открутить 6 крепежных болтов и снять крышку с корпуса клапанов.

После проделанных действий нужно провернуть коленчатый вал на 1,5-2 оборота по часовой стрелке и выставить требуемый зазор для первого цилиндрического элемента. Метки на шкиве первого и четвертого цилиндров должны совпадать с положением высшей мертвой точки. Промежуток между регулируемыми элементами не должен превышать 0,3 мм.

После регулировки первого и четвертого цилиндров можно переходить к настройке второго и третьего. Весь процесс проходит в том же порядке, в котором работают цилиндрические детали. Перед тем как приступить к настройке цилиндров под номером 2 и 3, необходимо провернуть коленвал на 0,5 оборота по часовой стрелке, в это время метки первого и четвертого элемента должны переместиться вниз.

После этого можно установить на место крышку от корпуса клапанов и фильтры, завести мотор и проверить исправность всей системы.

Двигатель с инжектором

Для выставления требуемых зазоров между клапанными механизмами понадобятся такие инструменты, как:

  • гаечный ключ на 38,17,13 и 10;
  • отвертка;
  • щуп толщиной не менее 0,15 мм.

Инжектор на 402-й двигатель

Процедура регулировки на силовом агрегате с инжектором проводится только на полностью остывшем двигателе.

При помощи гаечного ключа на 10 нужно открутить 8 крепежных элементов, которые находятся на крышке головки блока цилиндров. После того как все болты будут выкручены, можно снимать саму крышку.

Затем следует перевести коленчатый вал в положение высшей мертвой точки, для этого подойдет гаечный ключ на 38. Коленвал проворачивают до тех пор, пока отметка на его шестерне не совпадет с отметкой на блоке цилиндров.

Также рекомендуется провести внешний осмотр цепного устройства коленвала, при необходимости подтянуть его.

Используя ключ на 13, нужно ослабить гайку плунжерного натяжителя, которая расположена рядом с выпускным патрубком. Необходимо провернуть коленвал до упора, после чего гайку можно снова затянуть.

Теперь можно приступать к регулировке впускного и выпускного клапана на четвертом цилиндре, а после — на первом. Для этой процедуры рекомендуется воспользоваться щупом толщиной 0,13 мм. Вместо щупов можно воспользоваться микрометром, который крепится на специальной рейке. Этот прибор позволяет быстро установить требуемый зазор между клапанами.

Двигатель с гидрокомпенсаторами

Перед началом процедуры рекомендуется измерить уровень компрессии в цилиндрических элементах, чтобы сравнить эти данные с данными после регулировки.

Гидрокомпенсаторы

Порядок регулировки клапанов ГАЗель Бизнес УМЗ 4216 с гидрокомпенсаторами осуществляется в том же порядке, в котором работают цилиндры двигателя: 1 — 4 — 2 — 3.

Необходимо установить коленчатый вал первого и четвертого цилиндрического механизма в положение верхней мертвой точки. Все не зажатые клапаны нуждаются в регулировке. Для этого нужно ослабить контровую гайку, которая расположена на корпусе регулировочного винта, и вывернуть этот винт до отхождения его от гидравлического компенсатора. Затем следует вернуть винт в исходное положение, а потом снова развести его с компенсатором и провернуть на 1,5 оборота по часовой стрелке. После этого можно законтрить гайку регулировочного винта.

Затем повторить процедуру на остальных трех цилиндрах. Зазор между клапаном впускного и выпускного типа не должен превышать 0,13 мм. В конце нужно установить все крепежные элементы и механизмы обратно, завести двигатель и проверить правильность выставленных зазоров.

Регулировка клапана УМЗ-4216

Регулировка клапана двигателя УМЗ-4216.



Двигатель УМЗ-4216



   Регулировку теплового зазора, на клапанах, нужно производить на холодном (15-20°С) двигателе. Величины зазоров должны быть для выпускных клапанов первого и четвертого цилиндров (крайние клапаны) – 0,30–0,35 мм. Для всех остальных клапанов – 0,35–0,40 мм. Так утверждает производитель, но практика показывает, что можно ставить одинаково на всех особой разницы нет. Снимаем крышку головки блока цилиндров.



Регулировка клапана УМЗ-4216



Головкой или ключом «на 36» поворачиваем коленчатый вал за болт крепления шкива-демпфера по часовой стрелке (вид спереди) до совмещения второй (по часовой стрелке) метки на шкиве-демпфере со штифтом крышки распределительных шестерен (поршень первого цилиндра должен быть в ВМТ такта сжатия – оба клапана закрыты). Если клапаны не закрылись (такт выпуска), поворачиваем коленчатый вал еще на один оборот.



Метки двигателя УМЗ-4216

Установочная метка на шкиве-демпфере коленчатого вала:

1 – штифт на крышке распределительных шестерен; 2 – метка на шкиве-демпфере для установки ВМТ.

Набором щупов проверяем зазоры в приводе клапанов первого цилиндра. При необходимости, ключом «на 14» отпускаем контргайку регулировочного винта и на один-два оборота отворачиваем регулировочный винт.



Регулировка клапанов УАЗ



Между стержнем клапана и коромыслом вставляем щуп. Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.



 Клапана УМЗ-4216



Выставив зазор, удерживаем регулировочный винт, затягиваем контргайку (при этом зазор несколько уменьшится) и вновь проверяем зазор. Регулируем зазоры обоих клапанов первого цилиндра.



 Регулировка клапана УМЗ-4216



Вместо отвертки регулировочный винт можно удерживать ключом «на 11».



 Регулировка клапана Газель-Бизнес



Поворачивая коленчатый вал по часовой стрелке каждый раз на 180° (полоборота), регулируем зазоры в приводе клапанов остальных цилиндров согласно порядку их работы, т.е. 1–2–4–3 Устанавливаем крышку головки блока цилиндров, с прокладкой, обратно на место.





Двигатель 4216. УМЗ-4216. Технические характеристики

Сейчас популярные и распространенные коммерческие автомобили марки ГАЗ комплектуются двигателями УМЗ, произведенными на Ульяновском моторном заводе.

Немного истории

Ульяновский моторный завод берет свое начало с 1944 года, и только в 1969 году предприятие выпустило первый двигатель ЮМЗ. До шестьдесят девятого года завод занимался выпуском малолитражных двигателей УМЗ-451 и их узлов.

С момента выпуска первого мотора они верой и правдой служат на грузовиках, автомобилях повышенной проходимости, на небольших автобусах.В 1997 году основным потребителем моторов был АвтоГАЗ, комплектовавший агрегаты ЮМЗ большинством моделей линейки ГАЗель.

Конструктивные особенности

На данный момент существует широкий модельный ряд ICEmodel линейки УМЗ, установка которых осуществляется на различные модели автомобилей «Соболь», УАЗ, «ГАЗель». Установленные двигатели имеют ряд общих черт, но могут отличаться некоторыми деталями и принципами работы:

  • Карбюратор и инжектор.
  • Четырехцилиндровый с рядным расположением.
  • Мощность 89-120 л. из.
  • Экологические стандарты «Евро-0», «Евро-3», «Евро-4».

Все двигатели легкие, компактные и надежные. Они отличаются доступной стоимостью.

Одной из особенностей двигателя можно назвать оригинальную конструкцию блока цилиндров, отлитого из алюминия, с запрессованными гильзами из серого чугуна. Коленчатые валы двигателей всех модификаций при производстве проходят закалку коренной и шатунной шейки токами высокой частоты.Самокалиброванное резиновое уплотнение закрывает заднюю часть коленчатого вала.

Модификации модельного ряда

Двигатели

УМЗ имеют две силовые линии, рассчитанные на оснащение различных транспортных средств.

Автомобили семейства ГАЗель комплектуются следующими моделями: ЮМЗ-4215; УМЗ-4216; УМП-42161; УМП-42164 «Евро-4»; УМП-421647 «Евро-4»; УМЗ-42167.

Основная часть двигателей выпущена в нескольких вариациях, которые различаются комплектацией, мощностью и экономичностью.На данный момент производство бензиновых агрегатов с октановым числом 80 прекращено.

Все двигатели рассчитаны на 92 и 95 бензин, а так же на возможность работы на газе.

Обзор посвящен силовой установке УМЗ-4216, подробно описаны ее характеристики и свойства.

плюсы

Достоинствами мотора по праву являются максимальный крутящий момент на пониженных оборотах, отличные технические характеристики, а также простота обслуживания узлов и агрегатов.Двигатель 4216 стал первым отечественным устройством, имеющим гарантийный срок при установке на него газового оборудования.

Модернизация

Агрегат снабжен микропроцессорной системой управления работой впрыска топливной смеси и системой зажигания. Датчики детонации и кислорода двигателя 4216 напрямую влияют на работу сложной электронной системы управления и агрегата в целом. Для изменения экономических характеристик и повышения конкурентоспособности в силовую установку были внесены следующие конструктивные дополнения:

  • Для повышения производительности была увеличена степень сжатия в цилиндрах.
  • Для снижения расхода масла модернизирована система отвода картерных газов.
  • Надежность двигателя обеспечивается применением современных деталей и материалов.

При этом агрегат не изменился по габаритным размерам и штатным характеристикам (рабочий объем - 2,89 литра, ход поршней, размер цилиндра).

Впервые двигатель ГАЗ-4216 стал комплектоваться деталями импортного производства, что только повысило качество работы и долговечность в эксплуатации.Силовой агрегат оснащался предохранительными пробками и топливными форсунками производства Siemens, а также датчиком положения дроссельной заслонки немецкого производства Bosch.

Основные неисправности УМЗ

Раньше самой частой поломкой двигателя было повреждение впускного коллектора. Как утверждают разработчики, на двигатель 4216 был установлен коллектор, сделанный из хрупкого материала. Но уже в 2010 году этот недостаток был исправлен за счет использования более качественного материала.

В системе охлаждения тоже обнаружена недоработка.

При средних оборотах двигателя и при движении автомобиля со скоростью 60 км / ч температура охлаждающей жидкости была нормальной, но если вы просто сбавляете скорость или попадаете в пробку, двигатель 4216 быстро набирает температуру, прямо вверх до закипания теплоносителя. Причина кроется в электромагнитной муфте с вентилятором принудительного охлаждения.

Технические характеристики

Двигатель работает на бензине AI с числом октанов 92 и 95. Четырехцилиндровый, с расположенным рядом цилиндром, восьмиклапанный.Цилиндры имеют следующий рабочий порядок - 1243. Его диаметр составляет сто миллиметров, а рабочий объем поршня - 92 миллиметра. Объем двигателя составляет 2,89 литра, он развивает мощность в 123 «лошади» при четырех тысячах оборотов. Степень сжатия мотора - 8,8. Максимальный крутящий момент - 235,7 при 2000-2500 об / мин.

«ГАЗель» с двигателем ЮМЗ-4216 может развивать максимальную скорость 140 километров в час, что для автомобилей этого класса является хорошим показателем. Расход топлива зависит от загрузки автомобиля, стиля вождения и дорожных условий, но в целом это выглядит так: при скорости 90 километров в час - 10.4 литра. При движении со скоростью 120 км / ч - 14,9 л.

Система питания

Состоит из устройства подачи топлива и различных топливопроводов, форсунок, топливного и воздушного фильтров, штуцеров подачи и ресивера воздуха, регулятора холостого хода.

Подача топлива контролируется с помощью различных датчиков: элемента температуры впрыскиваемого воздуха, датчиков положения коленчатого и распределительных валов, части абсолютного давления, положения дроссельной заслонки.

Система контроля подачи также оснащена кислородным индикатором.Последний устанавливается в выхлопной системе перед нейтрализатором. Двигатель 4216 (инжектор) для большей надежности и долговечности должен работать только на качественном бензине с учетом регулярной замены топливных фильтров и периодической диагностики топливной аппаратуры. Автомобилисты уверяют, что при грамотной эксплуатации общий ресурс силового агрегата может достигать 500 тысяч километров. Отличается эта особенность и для инжекторных заводов Заволжского моторного завода (имеются в виду двигатели ЗМЗ 405 и 406).

Газораспределительный механизм

В 2010 году на Ульяновском заводе бензиновый двигатель прошел процесс модернизации газораспределительного механизма. В целом сказалось изменение профиля кулачков распредвала, что способствовало увеличению хода клапана на один миллиметр. Эти нововведения были необходимы для повышения стабильной работы агрегата на холостом ходу, а также для достижения норм и требований стандарта Евро-3.

Пружины клапанов не претерпели изменений, и это привело к тому, что действующая сила на пружинах перешагнула норму, и теперь она составила 180 кгс.При установке штатного комплекта шатунов на новый двигатель до достижения состояния прогретого двигателя слышны стуки гидрокомпенсаторов.

Чтобы предотвратить эту проблему, усилие пружин следует изменить, сняв внутренние пружины клапанов.

Преимущества стрел с гидрокомпенсаторами

Двигатель ЮМЗ-4216 с гидрокомпенсаторами не требует дополнительного обслуживания из-за отсутствия клапанного зазора в течение всего периода эксплуатации.За счет этого заметно снижается уровень шума. Высокая частота вращения двигателя теперь не критична, поскольку конструкция гидрокомпенсаторов основана на коэффициенте стабилизации появления критических нагрузок. Значительно снижена степень износа сопрягаемых поверхностей деталей механизма. За счет оптимизации фаз газораспределения вредные примеси в выхлопных газах стабильно низкие на протяжении всего периода эксплуатации.

Вентиляция картера

Электродвигатель комплектуется системой вентиляции картера закрытого типа.Часть газов, проходящих через компрессионные кольца, отводится во впускной коллектор комбинированным способом. Система приводится в действие перепадом давления между картером и впускным трактом. В момент, когда двигатель 4216 работает в условиях повышенной нагрузки, газы отводятся через специальный большой патрубок.

На небольшом ответвлении отвод газов происходит во время установки на холостом ходу и при минимальных нагрузках.

В передней крышке толкателя установлен регулятор tra

.

For Volga Gazelle System Форсунка форсунки для Siemens Deka Zmz6354

For Volga Gazelle System Форсунка форсунки для Siemens Deka ZMZ6354

НОМЕРА ДЕТАЛЕЙ OEM

ZMZ6354

Примечание: Все наши товары 100% новые, но после продажи.

OEM-ПРИМЕНЕНИЕ

Сопло ЗМЗ-406, ЮМЗ-4216

для ГАЗели Волга

Описание продукта

Форсунка для системы «Волга Газель» Форсунка для Siemens Deka ZMZ6354

Упаковка.Каждая упаковка в одну коробку, картонная упаковка снаружи

2. В зависимости от ваших требований

Доставка

Компания Aadvance Auto Parts доставит ваш продукт вам с использованием наилучшего метода, доступного для удовлетворения ваших конкретных потребностей. Мы с гордостью предлагаем услуги UPS, FedEx, USPS и различных грузоперевозчиков. Стоимость доставки рассчитывается автоматически при размещении заказа. Все заказы из Китая - это бесплатная доставка, и, пожалуйста, свяжитесь с нами, чтобы узнать о наличии и стоимости доставки в других странах.

Гарантия и возврат

Если вы недовольны своей покупкой, мы принимаем возврат в течение одного года при условии, что товар находится в совершенно новом состоянии в оригинальной коробке, готовой к перепродаже. Все наши продукты поставляются с одной год гарантии.

Выставки

Отзывы покупателей

,Головка цилиндра двигателя

4216 1003010 для русских кораблей автомобиля с двигателем 4216

US $ 118.00–210 долларов США / Картонная коробка | 1 коробка / коробки (мин. Заказ)

Время выполнения:
Количество (коробки) 1–1 2–50 51–100 > 100
Est.Срок (дни) 5 12 45 Торг
Настройка:

Индивидуальный логотип (Мин.Заказ: 300 коробок)

Индивидуальная упаковка (Мин. Заказ: 300 коробок)

,

ERIKC Diesel Engine Part Injector Керамический шаровой опорный клапан F00VC21002 для Bos / ch 0445110 Форсунка | Форсунки двигателя | Форсунка Dieseldiesel Engine Injector

Инжектор части дизельного двигателя ERIKC

Керамическое шаровое седло и шаровое седло управляющего клапана F00VC21002 костюм для инжектора Bos / ch 0445110

.
Товар: Керамическое шаровое седло для дизельных форсунок
Номер модели: Ремкомплект форсунки F00VC21002, F 00V C21 002
Заявка на инжектор: Cr Bos / ch 0445110 форсунка
Вес нетто: 0.11 кг / мешок
Масса брутто: 0,13 кг / мешок
Фирменное наименование: ERIKC
Материал: Сталь быстрорежущая
Сертификат: CE, ISO9001
Подробная информация об упаковке: 1шт / туба, 10шт / коробка
Размер коробки: 5 (см) * 4.5 (см) * 7,5 (см)
Срок поставки: В течении 1-2 дней после оплаты вы можете получить товар В течении 6-12 дней
Наличие: В наличии, нельзя долго оставаться голым без упаковки в воздухе
Способ доставки: DHL, FedEx, UPS, TNT, EMS, ARAMEX, по воздуху
Условия оплаты: Т / Т, западное соединение, МонейГрам, ПайПал и т. Д.
Текущий экспортный рынок: Южная / Северная Америка, Европа, Средний Восток, Африка, Азия, Австралия

Наше обещание:

Почему выбирают нас ??

1.Zhengzhou Liseron Oil Pump & Nozzle Co., Ltd специализируется на основных запасных частях для систем впрыска дизельного топлива более 20 лет.

2. В основном мы производим и продаем форсунки CR, форсунки, регулирующие клапаны, крышки клапанов, ремкомплекты CRIN, регулировочные прокладки форсунок, тестеры форсунок Common Rail и инструменты для ремонта.

3. Помимо нашей собственной торговой марки «HAOTENG» и «DYD», мы также являемся единственным представителем UK ERIKC.

Богатый опыт + Различные продукты + Собственный бренд

= Лучшее качество + Самая доступная цена

Наша компания и завод:

Условия оплаты:

Мы принимаем способы оплаты (кредитная карта, Western Union, банковский перевод, Moneybookers и т. Д.) Только через Escrow AliExpress.

Условия доставки

(1) Мы поддерживаем доставку через DHL, UPS, FEDEX, TNT, EMS и т. Д.

(2) Товары будут отправлены только после подтверждения оплаты через Escrow.

(3) По соображениям безопасности мы отправляем заказы только на адрес доставки, который вы зарегистрировали на AliExpress. Так что, пожалуйста, что ваш адрес на AliExpress правильно.

(4) Для клиентов из России или некоторых стран Восточной Европы, пожалуйста, выберите EMS или другой подходящий экспресс, который легко проходит таможенное оформление.

(5) Покупатель несет ввозные пошлины, установленные таможней в вашей стране.

1. Ваше удовлетворение - это то, к чему мы стремимся.

2. Ваш положительный отзыв - залог нашего бизнеса.

3.Если вы удовлетворены нашим сервисом и продуктом, пожалуйста, уделите минуту, чтобы дать нам положительный комментарий.

4. Если вы не удовлетворены нашим продуктом, пожалуйста, немедленно свяжитесь с нами перед тем, как оставить нейтральный или отрицательный отзыв.

5. Мы сделаем все возможное, чтобы решить проблему, общение часто является ключом к решению проблем. Спасибо за доверие и поддержку.

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
