Двигатель зил 130: характеристики, неисправности и тюнинг

В настоящее время можно встретить огромное количество товара. Его можно подразделить не только по качеству, но и по стоимости. Стоит отметить, что это касается и автомобильного рынка. И это довольно естественно. Ведь каждый производитель хочет получить огромную прибыль с продаж и вложить меньшее количество денег. Во времена СССР огромную популярность получил двигатель ЗИЛ 130, который отличался хорошей прочностью и долговечностью.

Многие водители говорили, что это попросту неубиваемый агрегат, который не требует большого внимания. Первое транспортное средство с двигателем ЗИЛ 130 вышло в начале 1962 года. Это был первый грузовой автомобиль, сошедший с конвейера Москвы.

Описание

Двигатель ЗИЛ 130 устанавливали на все грузовые транспортные автомобили как ЗИЛ 130, так и ЗИЛ 131. И в этом нет ничего удивительного. Ведь если посмотреть на конструкцию, то двигатель ЗИЛ 131 очень похож на стандартный двигатель ЗИЛ 130.

Данные агрегаты имели небольшую степень унификации. Если говорить просто, то силовой агрегат от Зил 130 немного уменьшили в объеме, до 6 литров, что позволило получить меньший расход топлива. Также силовой агрегат получил двухкамерную карбюраторную систему и специальный ограничитель оборотов.

К более мощному относится двигатель ЗИЛ 375, имеющий объем порядка семи литров. В основном такую махину используют на Уральском автомобильном заводе. Благодаря этому удалось получить увеличенный радиус цилиндров и ход поршня.

Технические характеристики

Отдельного внимания заслуживают технические характеристики двигателя ЗИЛ 130.

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПАРАМЕТР ЗНАЧЕНИЕ
Модель ЗИЛ 130
Тип силового агрегата Бензиновый, четырехтактный, карбюраторный
Мощность 148 л.с. при 3000 об/мин (с ограничителем)
Количество цилиндров 8
Как располагаются цилиндры Под углом в 90 градусов
Минимальный диаметр цилиндра и ход поршня 100 миллиметров диаметр и 95 миллиметров ход поршня
Общий объем двигателя 6 литров
Степень сжатия Порядка 6,5
Минимальная мощность при 3200 оборотах в минуту 150 лошадиных сил или 110 Квт
Крутящий момент при 2000 оборотах 401 Ньютонов на метр
Расход топлива двигателя ЗИЛ 130 313 грамм
Как работают цилиндры 1 – 5 – 4 – 2 – 6 – 3 – 7 — 8
Нумерация цилиндров: Правые 1 – 2 – 3 — 4
Левые 5 – 6 – 7 – 8
Общий вес двигателя 640 килограмм
Толкатель двигателя ЗИЛ 130 Изготовлен из качественной стали,
имеет небольшую наплавку из чугуна,
полностью механический
Газопроводы двигателя ЗИЛ 130 Впускной изготовлен из сплава алюминия,
имеет специальную полость для подогрева
топливной смеси, располагается между
головками блока
Выпускной изготавливается из качественного чугуна, располагается по одному с каждой стороны блока
Масляный насос на двигатель ЗИЛ 130 Имеет несколько секций;
шестерня, располагается с правой стороны
блока цилиндров,
редукционный клапан имеет давление 320 кПа.
В нижней секции подается масло в масляный радиатор,
перепускной клапан имеет давление 120 кПа.
Фильтры очистки на двигатель ЗИЛ 130
Тонкая очистка Керамические фильтрующие элементы,
оснащен экономайзером и насосом
отстойник Располагается на кронштейне, имеет щелевой тип
Радиатор Имеет три ряда, тип змейковый

Мотор устанавливается на следующие модели автомобилей: ЗИЛ 130, 131, 375 и 508.

Также хочется отметить, что двигатель ЗИЛ 508 имеет три компрессионных и одно маслосъёмное кольцо. Отдельного внимания заслуживает термостат двигателя ЗИЛ 508. Он имеет твердое наполнение и устанавливается в выпускном патрубке. В основе системы охлаждения двигателя ЗИЛ 131 лежит жидкость, полностью закрытый тип с принудительной циркуляцией.

Если говорить про поршневой палец, то у двигателя ЗИЛ 375 он изготовлен из стали, полностью пустотелый и плавающий. Это относится к некой особенности автомобиля. Маховик на двигатель ЗИЛ 375 изготовлен из качественного чугуна, оснащен стальным венцом для пуска силового агрегата от стартера. Говоря о системе питания двигателя ЗИЛ 375, то в ней присутствует принцип принудительной подачи порции топлива.

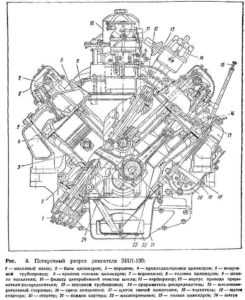

Конструкция

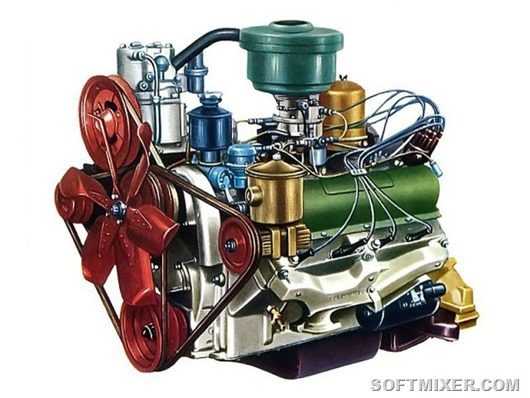

Если посмотреть на устройство мотора, то в основе лежит четырехтактный восьмицилиндровый агрегат, имеющий карбюраторную систему с постоянной подачей топлива.

К небольшой особенности относится V – Образное расположение цилиндров. За счет этого удается получить очень высокую мощность и небольшой вес двигателя.

Все поршни и цилиндры приводятся в движение одним коленчатым валом.

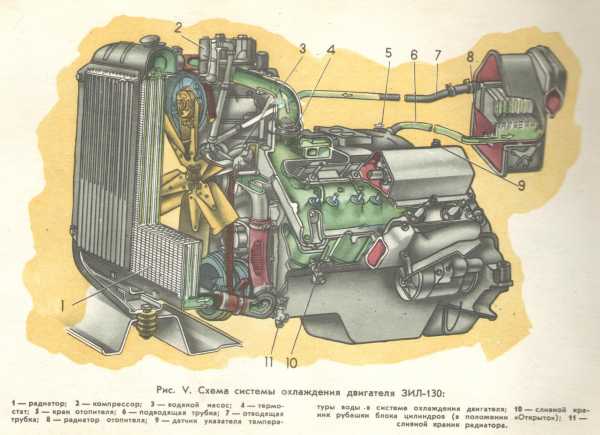

Также силовой агрегат имеет жидкостную систему охлаждения, что очень удобно. Автовладелец сможет передвигаться в любую погоду.

Система смазки имеет комбинированную систему: под высоким давлением и разбрызгивание. Благодаря этому все детали двигателя ЗИЛ 130 получат свою порцию масла и не будут выходить из строя.

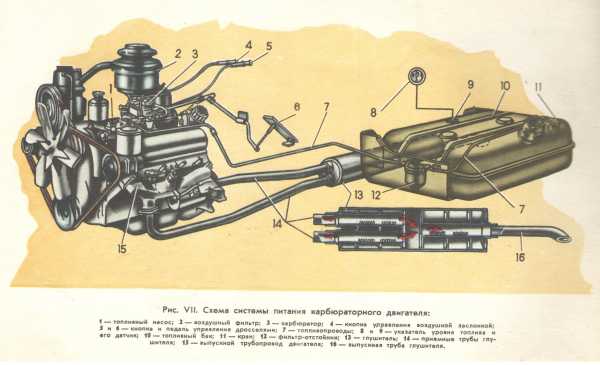

Система питания двигателя ЗИЛ 375 и 130 очень похожи. У них топливо подается принудительно и постоянно, что очень здорово. За счет этого силовой агрегат будет работать без перерыва.

Модификации

Отдельно хочется рассказать про некоторые модификации двигателя ЗИЛ 130. Дело в том, что в Советское время стремились сконструировать такое транспортное средство, которое прослужит долгий период времени.

  • Первые автомобили были оснащены простым карбюраторным мотором с V – образным расположением цилиндров. Такая система имела объем двигателя 5 200 кубических сантиметров. Через некоторое время все убедились, что технически не получается развить того потенциала, который требуется.
  • Из-за этого конструкторы изготовили тот же V – образный агрегат, но с восемью цилиндрами. За счет этого удалось повысить мощность до 150 лошадиных сил, что очень хорошо. Таким потенциалом не могли похвастаться ни двигатель ЗИЛ 357, ни двигатель марки ЗИЛ 131.
  • Следом конструкторы выпустили совершенно новый по устройству мотор, который позволял разгоняться до 90 километров в час. К главной особенности можно отнести четырехтактный цикл и верхнее расположение клапанов.

Обслуживание

В данном разделе стоит поговорить про замену масла. Проделать данный процесс очень легко.

Для этого следует:

  1. Вывернуть сливную пробку;
  2. Открутить пробку масляного фильтра и слить масло;
  3. Отвернуть гайку и снять крышку масляного фильтра;
  4. Снять металлический и резиновый уплотнитель;
  5. Вынуть масляный фильтр и снять стержень;
  6. Менять фильтр следует в обратной последовательности;
  7. Заливаем масло и даем силовому агрегату поработать в течение 5 минут;
  8. Проверить уровень масла с помощью щупа и при необходимости долить.

Неисправности

НЕИСПРАВНОСТЬ ПРИЧИНА
Прогорание прокладок Перегреваются детали мотора
Увеличен расход Протекание масла
Стук поршня Повредилась юбка, прогар днища

Тюнинг

Проделывать тюнинг двигателя ЗИЛ 130 не очень сложно. Для этого понадобится инструмент и терпение.

Если вы хотите получить большую мощность, то установите агрегат Mopar 5.2, имеющий 500 лошадиных сил. Этого будет достаточно, чтобы передвигаться не только в городе, но и по бездорожью.

Что касается выхлопной системы, то тут можно установить несколько труб диаметром 63 миллиметра. За счет этого отработавшие газы будут выходить намного быстрей. Также удается получить более низкий звук.

Двигатель ЗИЛ 131, как и 130 можно переоборудовать в довольно интересный дизельный вариант:

  • Первым делом, это позволит намного уменьшить расход топлива, до 20 литров на 100 километров пути. Согласитесь, это очень хорошо, когда ваше транспортное средство потребляет меньше топлива.
  • Также это позволит сэкономить огромное количество денежных средств. Вы знаете, что дизельное топливо намного дешевле бензинового. И это не случайно, так как получить дизельное топливо намного проще, чем стандартное бензиновое. Извлекать силовой агрегат нужно очень аккуратно, лучше с напарником. Дело в том, что агрегат очень тяжелый, одному можно не справиться. К тому же возможно повредить детали, что привлечет к вложению денег.
  • Следующим этапом идет сварка кронштейнов и усилий. Это нужно для того, чтобы новый агрегат подошел по размеру. Ведь если этого не соблюсти, то вы не получите хорошего результата. Новый силовой агрегат, переоборудованный в дизельный, устанавливается на подготовленное место.
  • Далее следует доработка выхлопной системы. Также не стоит забывать о прокачке системы питания, чтобы лишний воздух удалялся из силового агрегата.

На этом тюнинг заканчивается. В результате повышается мощность, уменьшается расход топлива, и вы получаете то, что хотели.

dvigatels.ru

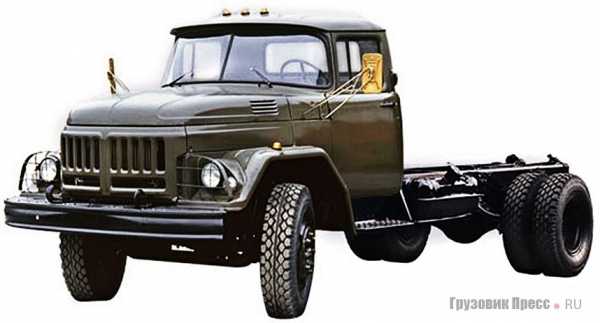

ЗИЛ-131

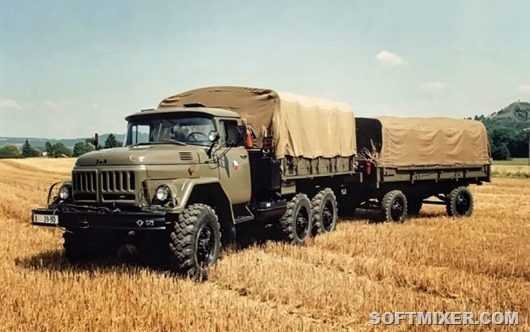

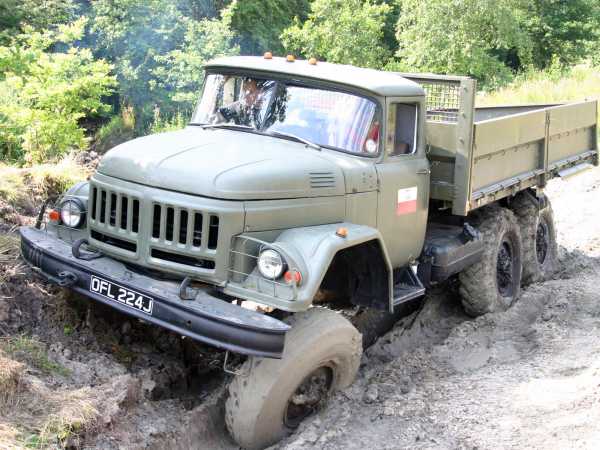

ЗИЛ-131 – грузовик производства Московского автомобильного завода имени Лихачева. Данная модель для предприятия считалась основной и пришла на замену популярному в тот период ЗИЛ-157. Особенно востребован автомобиль был в Советской Армии. Машина имела полноприводную переднемоторную компоновку и колесную формулу шесть на шесть. Подобная конструкция позволяла автомобилю передвигаться в районах, где другая техника проехать не могла.

Производство ЗИЛ-131 продолжалось с 1966-го по 1986-ой года, после чего был выпущен улучшенный вариант (ЗИЛ-131Н), получивший более широкую линейку двигателей.

Модель несколько раз подвергалась различным преобразованиям. Однако изменения были незначительными. В 1994-ом году завод Лихачева прекратил производство автомобиля. Однако выпуск грузовика продолжился на Уральском моторном заводе. Здесь ЗИЛ-131Н сняли с конвейера лишь в 2002-ом году, заменив на более совершенный ЗИЛ-433420. Также на Уральском автомоторном заводе началось производство модели АМУР-521320, ставшей полным аналогом ЗИЛ-131Н. Выпуск данной модификации продолжается и в настоящее время.

Видео


Завод имени Лихачева выпускал множество модификаций модели. Среди них:

  1.  ЗИЛ-131 – базовая модификация, производство которой продолжалось с 1967-го по 1986-ой года;
  2.  ЗИЛ-131А – версия с неэкранированным электрооборудованием, перекочевавшим от ЗИЛ-130. Отличия ее от базового варианта заключались в отсутствии особого военного оборудования, средней скамейки в кузове и фары-искателя. Выпуск автомобиля завершился в 1971-ом году;
  3.  ЗИЛ-131В – седельный тягач, построенный на базе ЗИЛ-131. Машина имела 2 запасных колеса, укороченную раму и седельно-сцепное устройство. Автомобиль использовался для перевозки грузов вместе с полуприцепом массой в 12000 кг (по грунтовым дорогам – 10000 кг). Производился в 1968-1986-х годах;
  4.  ЗИЛ-131Д – опытное шасси для самосвалов;
  5.  ЗИЛ-131Д – модель с аналогичным названием и мотором «Катерпиллер», созданная в 1992-ом году. Ее производство продолжалось 2 года;
  6.  ЗИЛ-131Н – модернизированная версия базовой модели. Основные отличия: новый мотор «ЗиЛ-5081», увеличенный ресурс (250 тысяч км), тент из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н завершилось в 1987-ом году;
  7.  ЗИЛ-131НА – аналог ЗИЛ-131Н с неэкранированным электрооборудованием;
  8.  ЗИЛ-131НВ – седельный тягач с улучшенной платформой;
  9.  ЗИЛ-131Н1 – модификация со 105-сильным дизельным агрегатом «Д-245.20»;
  10.  ЗИЛ-131Н2 – версия со 132-сильным дизельным агрегатом «ЗИЛ-0550»;
  11.  ЗИЛ -131С и ЗИЛ -131АС – версии в северном исполнении. Данные модели комплектовались кабиной с автономным отопителем, резинотехническими изделиями, устойчивыми к морозу, дополнительной теплоизоляцией, противотуманками, теплоизоляцией аккумулятора и двойными стеклами. Автомобили использовались при температуре до -60 градусов;
  12.  ЗИЛ-131НС, ЗИЛ-131НАС и ЗИЛ-131НВС – улучшенные варианты в северном исполнении;
  13.  ЗИЛ-131Х – модель для пустынных и жарких районов;
  14.  ЗИЛ-131-137Б – автопоезд.

Технические характеристики

Снаряженная масса ЗИЛ-131 составляет 6135 кг с лебедкой, 6375 – без лебедки. Полная масса с лебедкой – 10425 кг, без нее – 10185 кг. Модель имеет грузоподъемность по грунту 3500 кг. Нагрузка на переднюю ось составляет 2750 кг, на тележку- 3385 кг.

Динамические характеристики модели:

  •  максимальная скорость – 85 км/час;
  •  максимальная скорость в составе автопоезда – 75 км/час;
  •  тормозной путь на скорости 50 км/час – 29 м;
  •  выбег с 50 км/час – 450 м;
  •  максимальный преодолеваемый подъем – 60%;
  •  максимальный преодолеваемый подъем в составе автопоезда – 36%.
  •  минимальный радиус разворота автомобиля составляет 10,8 м, а глубина преодолеваемого брода – 0,9 м.

Габариты модели:

  •  длина – 7040 мм;
  •  ширина –2500 мм;
  •  высота – 2480 мм;
  •  колесная база – 3350 (+1250) мм.

Передняя и задняя колеи автомобиля составляют 1820 мм, дорожный просвет – 330 мм.

Расход Топлива ЗИЛ – 131

Контрольный расход топлива ЗИЛ-131 на скорости 60 км/час составляет:
– 46,7 л – для автопоезда;
– 35 л – для автомобиля.

Модель комплектуется двумя топливными баками по 170 л, что обеспечивает запас хода в 600-630 км.

Двигатель

ЗИЛ-131 комплектуется широкой линейкой силовых агрегатов. Однако наибольшее распространение получили версии с бензиновым двигателем модели «ЗИЛ-5081». Данный 8-цилиндровый 4-тактный V-образный карбюраторный агрегат оборудуется подогревателем «П-16Б», обеспечивающим нормальную работу в зимнее время. Двигатель имеет жидкостное охлаждение и небольшую массу.

Характеристики силовой установки:

  •  рабочий объем – 5,97 л;
  •  номинальная мощность – 150 л.с.;
  •  максимальный крутящий момент – 402 Нм;
  •  частота вращения – 3200 об/мин;
  •  диаметр цилиндра – 100 мм;
  •  степень сжатия – 6,5.

Для движения по запыленной местности двигатель комплектуется специальным пеномасляным фильтром с 3-ступенчатой системой очистки воздуха. Надежный топливный насос большой производительности позволяет бесперебойно функционировать при высокой температуре.

Фото

gruzovo.com

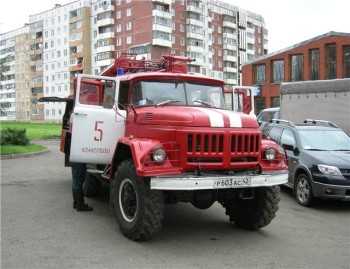

Пожарный ЗИЛ, краткое описание машин на базе ЗИЛ-130/131 :: SYL.ru

Основным средством при выполнении пожарно-спасательных работ служат специализированные автомобили. В СССР подобную технику создавали на базе грузовых автомобилей. Самыми массовыми были шасси ЗИЛ, КамАЗ и УрАЛ. В сельской местности чаще использовались более дешевые и простые пожарные машины на базе грузовиков ГАЗ.

Общие сведения

Многие годы завод ЗИЛ являлся крупнейшим производителем грузовых автомобилей в СССР. Завод выпускал два типа грузовиков – ЗИЛ-130 с задним приводом и ЗИЛ-131 с полным приводом. Именно эти два шасси чаще всего использовали для создания спецтехники.

Следует отметить, что шасси с задним приводом использовалось для постройки машин-цистерн, а более устойчивое и универсальное шасси с полным приводом – для выдвижных автомобильных лестниц.

Пожарные автоцистерны предназначены не только для тушения очагов пожара в различных условиях, но и служат для доставки пожарного расчета. На борту машины имеется запас воды и пенообразователя, а также насосная установка с возможностью подачи воды из открытых водоёмов.

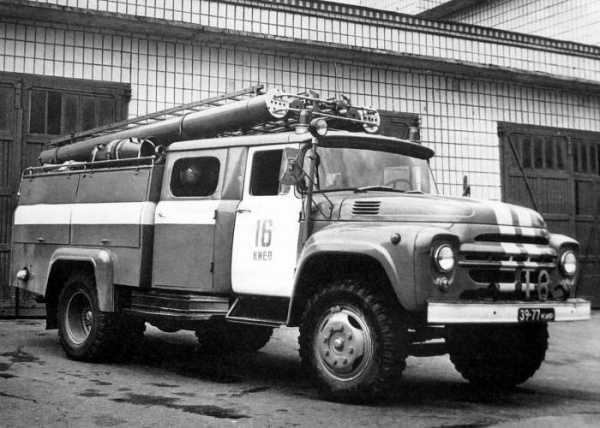

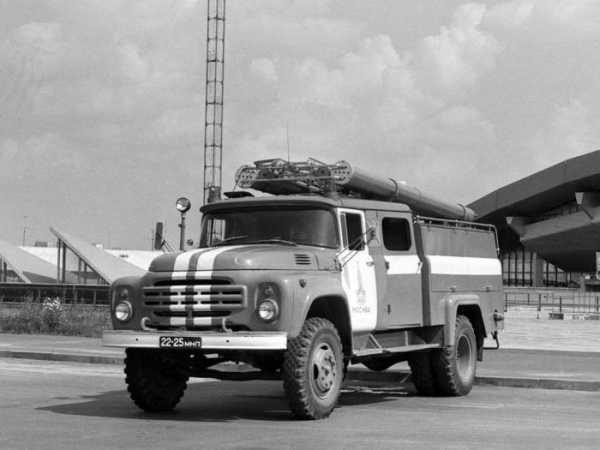

Автомобили-цистерны АЦ30(130)63

Первый вариант пожарной машины на новом шасси ЗИЛ-130 появился в серийном производстве с осени 1965 года. Разработку и производство машины под обозначением ПМЗ 63 вел Прилукский завод противопожарного оборудования. Через некоторое время, в соответствии с новой системой обозначений, машину переименовали в АЦ30(130)63. В индексе машины буквы АЦ обозначали автоцистерну, 30 – мощность установленного насоса в литрах в секунду, 130 – тип базового шасси и 63 – тип модели. Впоследствии к производству машин с таким же обозначением приступили заводы в Орехово и Лосино-Петровском.

Боевой расчет машины состоял из семи человек, в их число входил и водитель. Перевозимый запас воды в цистерне – 2100 литров, запас пенообразующего состава – 150 литров. Автоцистерны комплектовались переносной мотопомпой МП 800А, трехколенной лестницей и прочим оборудованием. Напор воды обеспечивался с помощью насоса модели ПН 30КФ мощностью 30 л/сек., однако встречаются машины поздних выпусков с насосом мощностью 40 л/сек. Таким был вариант АЦ30(130)63А, который оснащался 40-литровым насосом ПН 40У с увеличенной производительностью (именно об этом говорила литера «А» в обозначении модели). Завод в Прилуках ставил такой насос на весь ассортимент выпускаемой продукции с конца 60-х. Дальность сплошной струи воды достигала 100 метров, при использовании лафета она сокращалась до 60 метров.

Привод насоса осуществлялся карданным валом от коробки отбора мощности. Число оборотов двигателя пожарного ЗИЛа могло регулироваться из насосного отделения.

Автомобили-цистерны АЦ30(130)63Б

Через некоторое время в производство пошла машина АЦ40(130)63Б, имевшая новое шасси, кабину и цистерну увеличенной до 2360 литров емкости. Емкость бака для пенообразователя составляла 170 литров. Новый пожарный ЗИЛ лишился накладных крыльев на задних арках колес. Заметно изменилась конфигурация кормы машины – если предыдущая версия имела приподнятую заднюю часть, то у новой машины ее спрямили. Патрубки систем пожаротушения убрали внутрь кузова, доступ к ним осуществлялся через лючки. Карбюраторный 150-сильный двигатель позволял разгонять почти десятитонную машину до скорости 90 км/час.

Пожарные ЗИЛы модели 63Б могли оснащаться как старой, так и новой облицовкой радиатора. Четкой временной границы перехода типов облицовки не существует.

Другие версии машин на базе ЗИЛа-130

Кроме автоцистерн существовали другие версии пожарных ЗИЛов-130. Среди них можно выделить автомобили газодымозащитной службы АГ-12(130)-ПМ-198 и установки порошкового тушения АП 2. Такие машины использовались в пожарных частях крупных городов до середины 90-х.

Еще один тип пожарных автомобилей ЗИЛ – автонасосы. Самым распространенным был насос АН30(130)64А, который начал выпускаться в середине 60-х годов под обозначением ПМЗ-64А. Машины не имели цистерны для воды, запас пенообразующего состава составлял 500 литров. В комплект машины входила трехколенная лестница, кислородные баллоны и другие средства пожаротушения.

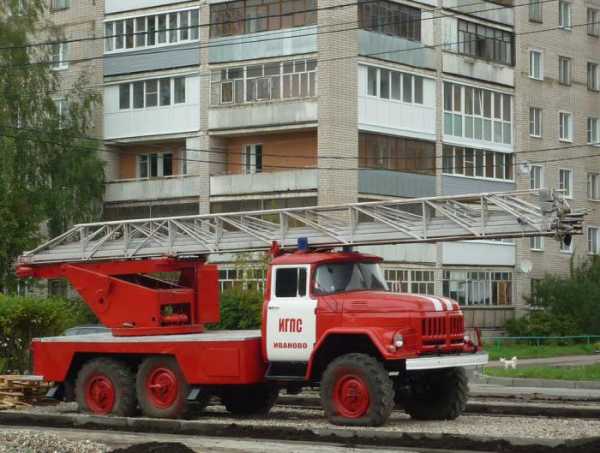

Автолестница АЛ30(131)Л21

Одними из самых распространенных пожарных ЗИЛов-131 стали автолестницы. Поворотное основание лестницы устанавливалось над задней тележкой шасси. Устойчивость машины обеспечивали четыре аутригера по углам платформы. Привод поворота и раздвижения лестницы осуществлялся от коробки отбора мощности. Для управления лестницей служили рычаги на пульте, расположенном вместе с сидением оператора на поворотном основании. С противоположной стороны на основании крепилось запасное колесо.

Машина АЛ30(131)Л21 производилась в городе Торжке с 1968 по 1983 год. Выпуск продолжался и позднее, но уже под обозначением АЛ30(131)506. Основным отличием стало удлинение колен лестницы на 300 мм. Машины выпуска до 1983 года имели пульт управления с тремя рычагами, после модернизации рычагов стало четыре.

Максимальный вылет лестницы до 30 метров позволяет осуществлять тушение в девятиэтажных зданиях. На её секциях установлены три разнонаправленных прожектора подсветки. В сложенном состоянии она может использоваться в качестве стрелы подъёмного крана. В комплектацию машины входили дополнительные штурмовые лестницы.

Автолестница АЛ30(131)506Д

Модернизированный вариант лестницы на базе пожарного ЗИЛа-131. Основные изменения коснулись узлов поворотной части, гидравлических механизмов и органов управления. Для повышения устойчивости машина оснащена системой блокировки рессор. Механизм состоит из гидроцилиндра и троса, который при натяжении блокирует рессору задней тележки.

В гидропривод машины входят коробка отбора мощности, насос и фильтры рабочей жидкости, аппаратура управления, магистральные трубопроводы и масляный бак. Автомобиль оснащен дублирующим аварийным приводом лестницы.

www.syl.ru

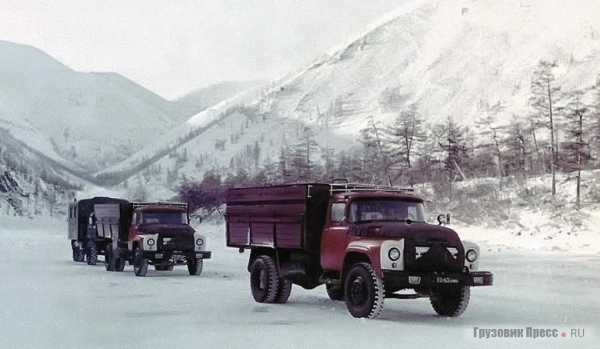

Создание ЗИЛ-130 для условий Крайнего Севера

Валерий Васильев
Фото Александра Новикова, АМО ЗИЛ и из архива Максима Шелепенкова
Использованы кинокадры из документального фильма «Тысяча километров холода» (Киностудия ЗИЛ, 1965 г., оцифровка Сергея Цыганова. Видео: http://zil130.ru/zil/52)

Мы продолжаем раскрывать малоизвестные страницы истории создания и испытаний легендарного отечественного грузовика ЗИЛ-130, отметившего в 2012 г. своё 55-летие. Поводом для этой статьи послужили воспоминания заместителя главного конструктора ЗИЛа Виталия Борисовича Певцова.

Двенадцатого мая 1964 г. вышло постановление Высшего совета народного хозяйства СССР № 43, обязавшее заводы автомобильной промышленности готовить производство автомобилей, приспособленных для работы в северных регионах, а 31 июня этого же года появился соответствующий приказ директора ЗИЛа.

К моменту появления этих документов испытатели провели подготовительную работу по изучению условий труда водителей и мер, принимавшихся для доработки конструкции автомобилей. Оценивались места будущих испытаний. В 1964 году конструкторский отдел сформулировал технические требования к северным автомобилям, а в конце года завершились приёмочные испытания четырёх опытных образцов. Эти испытания, как и большинство последующих, проводились в Якутии.

Завод имени И.А. Лихачёва был первым на севере со своим серийным северным автомобилем ЗИЛ-130С, производство которого организовали на Читинском автосборочном заводе.

Остановимся на двух принципиально важных вопросах конструкции кабины ЗИЛа в северном исполнении. Для термоизоляции применили твёрдый пенополиуретан. Это было концептуальное решение, позволившее одновременно повысить прочность кабины, ликвидировать возможность появления коррозии, устранить вибрацию панелей, снизить уровень шума и обеспечить термоизоляцию. Автомобили с такими кабинами успешно прошли междуведомственные испытания, и в начале 1970-х годов началось их серийное производство.

Пенополиуретан толщиной 8–12 мм наносился на внутреннюю поверхность кабины, а также снаружи на поверхность пола способом напыления. Технологическое сопровождение внедрения этого процесса обеспечивала лаборатория пластмасс, которую организовали осенью 1963 г. Кабину в процессе напыления приходилось несколько раз переворачивать и выдерживать в каждой позиции до отверждения пены. В местах, которые следовало предохранить от напыления, устанавливались съёмные экраны. Потом вручную удалялись местные наплывы, облой и утолщения. Процесс был не быстрый и довольно грязный.

Кабины, изготовленные таким образом, были приняты северянами, что подтвердило анкетирование водителей Усть-Нерского автопарка, проведённое в январе 1970 г. К анкетированию привлекли опытных водителей со стажем работы от 10 до 26 лет главным образом в условиях севера. В этих хорошо утеплённых кабинах можно было работать в рубашках и без перчаток в любой мороз, чего прежде не случалось. На внутренние панели дверей кабин крепили листовой войлок, обшитый брезентом, перекрывавший дверные зазоры. Остекление кабин сделали двойным.

При создании ЗИЛ-130С был использован и опыт водителей-северян по утеплению и отоплению кабин. Разумным было предложение напылять пенополиуретан на внутреннюю поверхность капота вместо утеплительного чехла.

Отдавая должное «зиловской» кабине, все водители без исключения считали необходимой установку за спинками сидений так называемого «регистра» или «радикулитника». Это водогрейный радиатор, включённый в систему охлаждения двигателя. Изготовляли его обычно из отслуживших свой срок труб карданного вала. При этом ёмкость системы охлаждения увеличивалась примерно на 15 литров. Проверять эту рекомендацию не стали по практическим соображениям. Опыт арктических и антарктических экспедиций показал, что в кабинах автомобилей, предназначенных для эксплуатации в экстремальных климатических условиях Крайнего Севера, эффективны лишь дублирующие друг друга системы жизнеобеспечения. Например, отопитель независимого действия параллельно штатному. «Радикулитник» прост и надёжен, но он работал от двигателя, как и штатный, и был лишь средством повышения комфорта.

Вторым принципиальным вопросом стало применение двойного остекления. Кабина ЗИЛ-130С имела поворотные форточки с двойными стёклами, опускные стёкла дверей были на зиму зафиксированы и прижаты накладными рамками снаружи, т.е. тоже были двойными. Заднее окно было заглушено.

Для двойного остекления ветрового окна использовали стёкла-половинки от ЗИЛ-131. Крепление основного панорамного стекла производилось в уплотнитель, а половинки накладывались снаружи, прижимались металлическими накладками, которые крепились винтами к фланцу проёма. Между стёклами прокладывали жгут из губчатой резины. Зазор между стёклами был переменным – 6–9 мм, что, естественно, вызывало трудности при обеспечении уплотнения.

Надёжность установки двойных стекол была подтверждена дорожными испытаниями, которые провёл Читинский автосборочный завод. После того как это предприятие перестало быть филиалом Производственного объединения ЗИЛ, выпуск северных автомобилей возобновили в Москве на головном заводе в 1987 г. Напыление пенополиуретана заменили установкой матов из синтетических материалов. Присверливать рамки к фланцу проёма прекратили. Вместо этого к фланцу стали приваривать бонки с резьбой. На ЗИЛе организовали участки сборки северных кабин в прессовом и кузовном корпусах.

Трудоёмкость подготовки проёма в прессовом корпусе составляла 320 минут на одну кабину, а установка второго (двойного) стекла в кузовном – 67,5 минут на кабину. При плане 1990 г. выпустить 1800 северных автомобилей это производство могло бы разорить завод. Вероятно, поэтому их выпуск прекратили.

Так закончилась продолжавшаяся четверть века северная эпопея, когда романтика соседствовала с суровой прозой жизни, когда технические находки и открытия опережали возможности производства, а приоритеты комфорта и долговечности уступали требованиям безопасности и безотказности. Работа по северным автомобилям оказалась трудной и интересной ещё и потому, что зарубежный опыт для нас в то время был малодоступен.

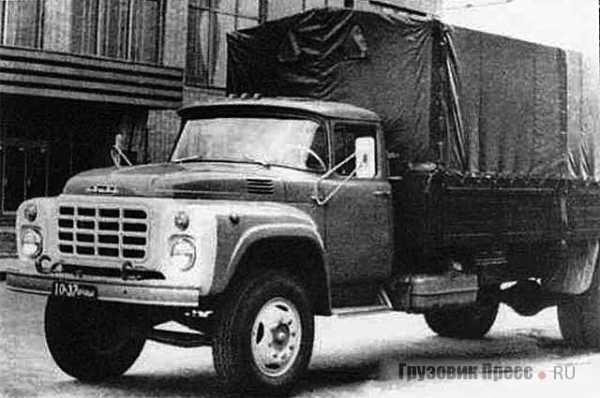

Из описания автомобилей ЗИЛ-130С и ЗИЛ-130В1С для работы в условиях Крайнего Севера

Юрий Петров

При создании конструкции основное внимание было обращено на повышение надёжности, обеспечение уверенного пуска двигателя и создание нормальных условий работы водителя при низких температурах наружного воздуха, доходящих до –60° С.

На автомобиле установлен предпусковой подогреватель двигателя повышенной эффективности. Применена контактно-тиристорная система зажигания. Для обеспечения активного баланса электроэнергии установлен генератор повышенной мощности. Для улучшения стабильности теплового режима двигателя введена электромагнитная муфта, автоматически отключающая и включающая вентилятор системы охлаждения. Поддержание нормальной температуры электролита аккумуляторной батареи достигнуто за счёт утепления и введения обогрева батареи отработавшими газами двигателя.

В кабине водителя установлен мощный отопитель с повышенной отдачей, введена эффективная термоизоляция. Для предотвращения запотевания и обмерзания все стёкла кабины выполнены двойными. Обивочный материал и резинотехнические изделия обладают повышенной морозостойкостью.

Для двигателя и агрегатов трансмиссии применены специальные масла, обеспечивающие нормальную работу автомобиля при низких температурах воздуха.

Автомобиль оборудован лебёдкой с механическим приводом для самовытаскивания, блоком лебёдки с тросом крепления, переносным отопителем независимого действия, утеплителем капота, противотуманными фарами, опознавательными фонарями на крыше кабины, дополнительными боковыми указателями поворотов, поворотным прожектором, дополнительным воздушным звуковым сигналом, огнетушителем и шанцевым инструментом (одноручной пилой, топором, лопатой и ломом).

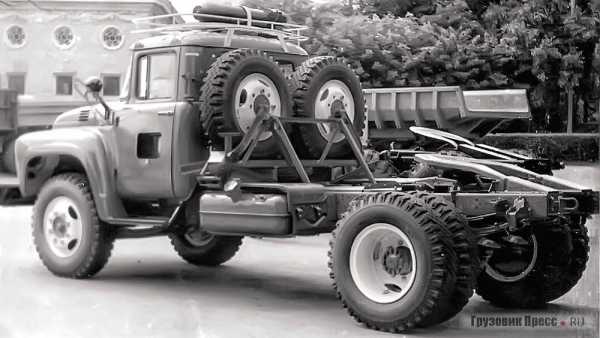

Седельный тягач ЗИЛ-130В1С был оборудован багажником на крыше кабины и двумя запасными колёсами в специальном держателе с устройством для облегчения их поднятия и опускания.

www.gruzovikpress.ru

Тот самый ЗиЛ-130 / Назад в СССР / Back in USSR

О чем вы подумаете, услышав «ЗИЛ»? О правительственном лимузине? Или о холодильнике? А может, о лихорадочной застройке бывшей территории завода?

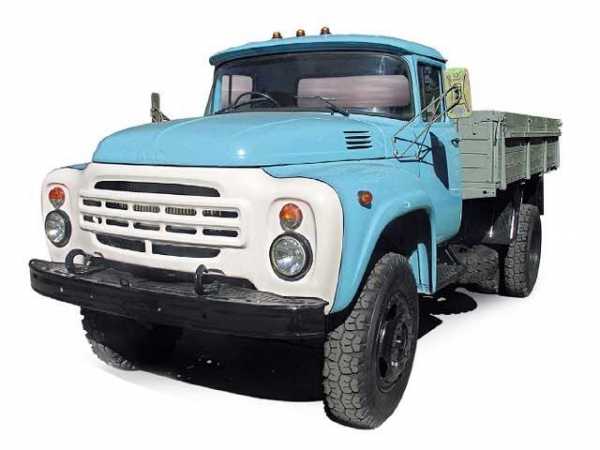

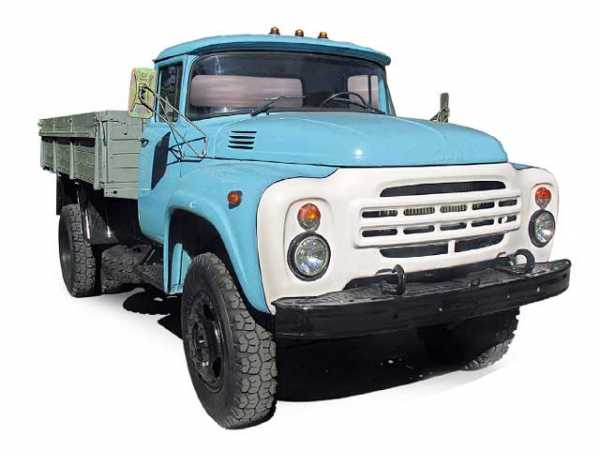

У большинства в голове материализуется образ бело-голубой кабины 130-го! Ведь это самая успешная модель бывшего автогиганта, отмечающего в этом году вековой юбилей. Проследим жизненный путь легендарного грузовика: от рождения до ухода на покой…

Первые шаги

К началу пятидесятых ЗИС-150, разработка которого началась еще в довоенный период, морально устарел. ЗИЛ-164, серийный выпуск которого начался в 1957 году, оказался лишь временным решением. По сути, это была глубокая модернизация все той же 150-й модели. Государству требовалась совершенно новая машина.
Первые опытные образцы ЗИЛ-130 грузоподъемностью в четыре тонны были построены в конце 1956 года. Под капотом установили рядный шестицилиндровый двигатель ЗИЛ-120, знакомый по предыдущей модели. Но вскоре от этого мотора отказались в пользу нового агрегата.

Двигатель V8 рабочим объемом шесть литров выдавал 150 л.с. Степень сжатия была всего 6,5 единиц, зато двигатель мог работать на 72-м бензине. На доводку и испытания автомобиля ушло шесть лет, и первые опытные партии были собраны в 1962 году. Но машины требовали дополнительных доводочных испытаний. Масштабное производство стартовало лишь 1 октября 1964 года.

Явление народу

Грузовик по тем временам получился новаторским, с невиданным для советского водителя уровнем комфорта. Рулевое управление было c гидроусилителем, а пятиступенчатая коробка передач оснащалась синхронизаторами всех, кроме первой, передач. Автомобиль спокойно трогался со второй, а первая ступень была нужна лишь для бездорожья или очень крутых подъемов. Потому ее сделали прямозубой.

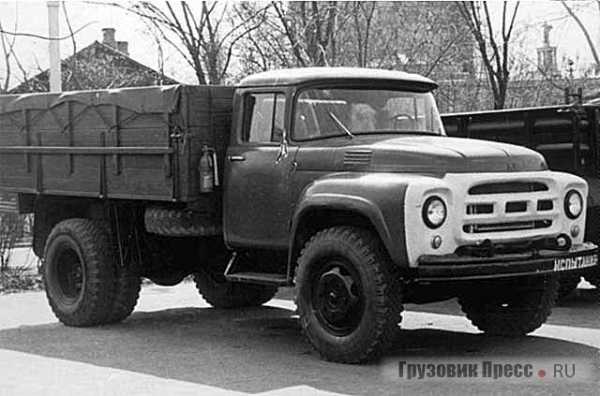

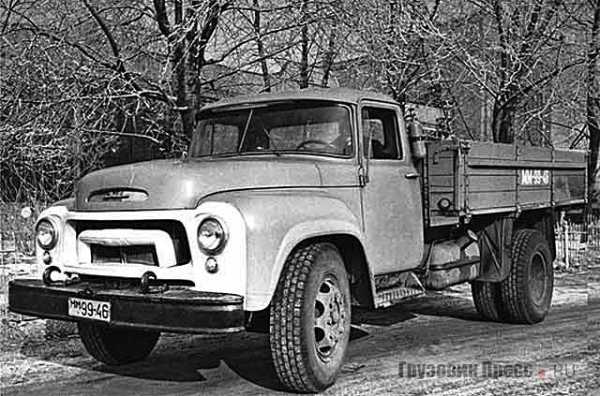

На фото прототип первой серии, построенный в 1956 году.
Весьма смелым, даже по международным стандартам, был экстерьер грузовика. Внешний вид доверили молодому выпускнику «Строгановки» (Московского художественно-промышленного училища) Эрику Владимировичу Сабо.
Ничего подобного до тех пор, да и потом, среди нашей грузовой техники не было. Рельефная решетка радиатора, стильные обводы кабины и, самое главное, панорамное лобовое стекло! Подобным изяществом могли похвастать разве что правительственные ГАЗ-13 Чайка и ЗИЛ-111.

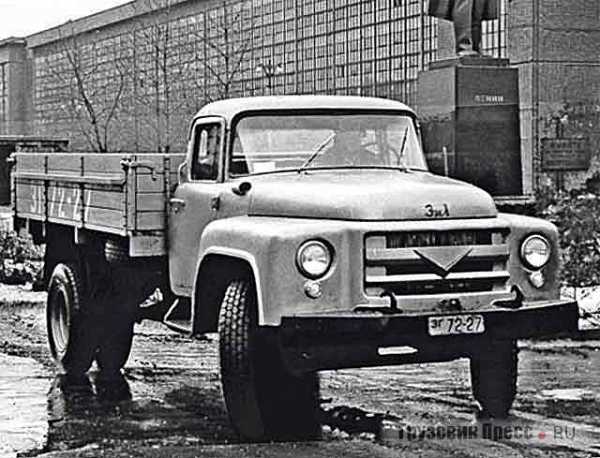

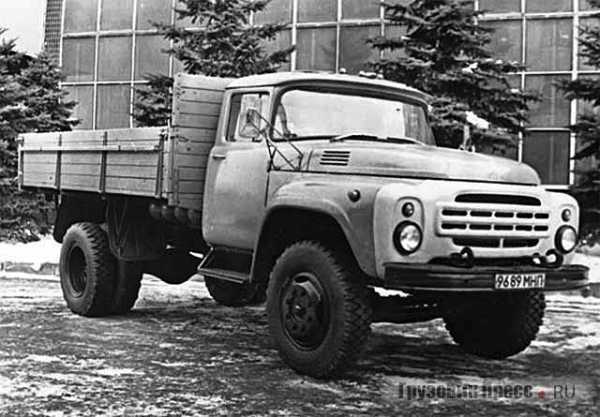

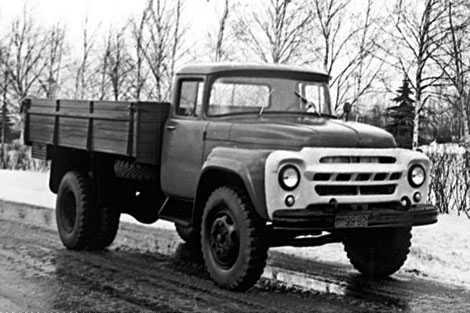

Автомобиль из первой опытной партии 1962 года. Для доводки новые ЗИЛы отправили в большие испытательные пробеги по Крайнему Северу.
Еще одной отличительной чертой нового автомобиля стала расцветка. До этого основным цветом для подавляющего большинства советских грузовиков был хаки — чтобы оперативно мобилизоваться в случае войны.
Но 130-й получил небесно-голубую кабину с белым передком. Конечно, были и другие цвета, в том числе и темно-зеленый. Но большинство автомобилей были именно голубого цвета.

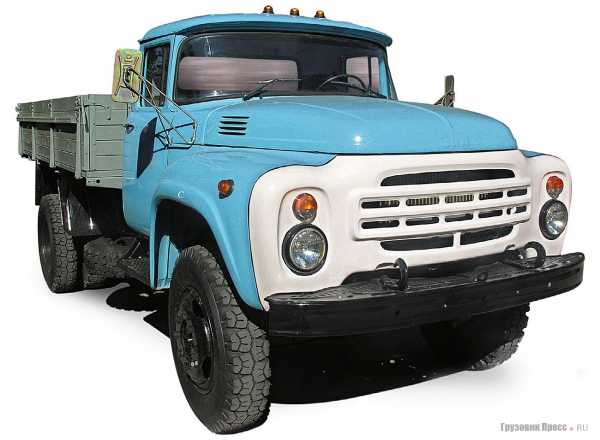

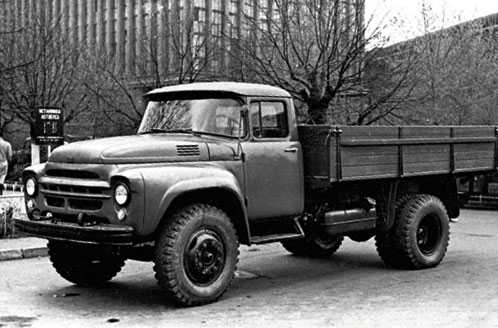

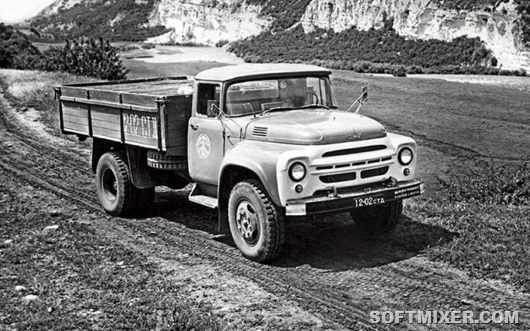

Серийный ЗИЛ-130 образца 1964 года. В таком виде автомобиль выпускался до 1978 года
ЗИЛ-130 быстро завоевывал любовь водителей. Он оказался красивым, динамичным и комфортным. Грузоподъемность составляла пять тонн — больше собственной массы автомобиля. Но главное, что он получился очень выносливым. Расчетный пробег до капитального ремонта в 300 тысяч километров для шестидесятых был очень приличным показателем.
В мае 1973 года провели масштабные ресурсные испытания 130-го на автополигоне НАМИ. Дистанцию в 25 тысяч километров он прошел за 12 дней. При этом ни одной поломки зафиксировано не было. Но, невероятно удачная конструкция отчасти стала и проклятьем завода…

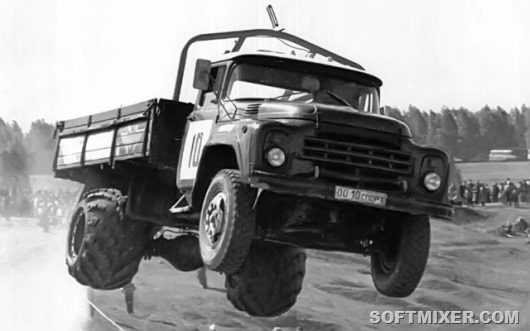

Хорошая энерговооруженность и прочная кабина сделали ЗИЛ-130 отличным «кроссменом». 130-е и сегодня продолжают выступать в автокроссе.

Запоздалая смена

Само собой, почивать на лаврах никто не собирался. Какой бы удачной ни была конструкция, прогресс не стоит на месте. И нужно готовить преемника. Но в конце 60-х годов конструкторы ЗИЛа были заняты разработкой семейства бескапотных грузовых автомобилей с дизельным двигателем и грузоподъемностью восемь тонн.
В декабре 1969 года были собраны первые образцы нового автомобиля ЗИЛ-170, позже превратившегося в КАМАЗ-5320. Лишь в 1976 году, когда было запущено серийное производство КАМАЗов в Набережных Челнах, завод имени Лихачева, наконец, приступил к разработке собственного автомобиля, преемника 130-го. Однако время было упущено. ЗИЛ-130 к тому моменту окончательно устарел.

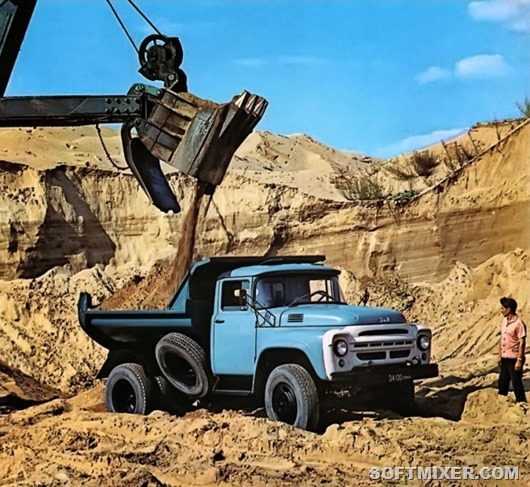

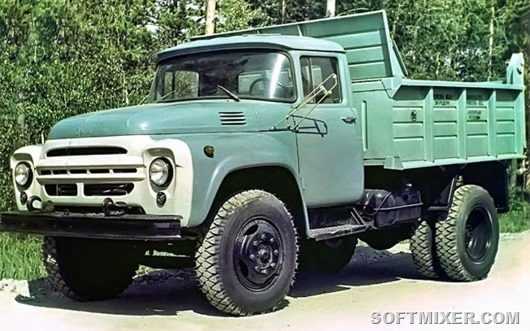

Одной из первых модификаций стал самосвал ММЗ-555, он же ЗИЛ-130Д.
Лишь в 1978 году в производство запустили обновленную машину 130–76, которую легко отличить по видоизмененному «лицу» (подфарники и передние фары поменялись местами). А в 1986-м году автомобиль получил новый индекс — 431410. Но как бы он ни назывался, это был все тот же 130-й, главным недостатком которого оставался прожорливый бензиновый двигатель.
И если для КАМАЗа дизельный агрегат был создан Ярославским моторным заводом, то ЗИЛу пришлось разрабатывать собственный дизель с нуля. Работа над автомобилем и двигателем шла долго и мучительно. В итоге преемник 130-го — ЗИЛ-4331 добрался до конвейера лишь в 1987 году. А новым дизельным двигателем ЗИЛ-645 оснащались далеко не все автомобили. Большинство новых машин выпускали с прежним бензиновым мотором.

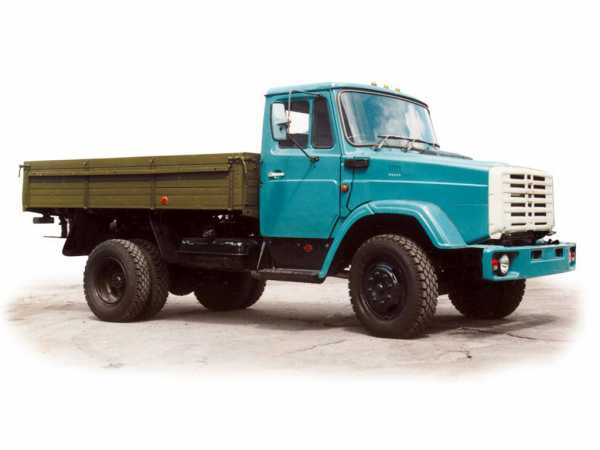

В 1986 году ЗИЛ-130 сменил индекс на 431410 (на фото длиннобазная модификация 431510). В таком виде автомобиль выпускался до 1994 года.
По сути, новый грузовик был глубоко модернизированной «стотридцаткой» с новой кабиной. Более того, параллельно выпускались оба поколения автомобилей. Последний ЗИЛ-431410 сошел с конвейера уже в постсоветское время — в 1994 году.
За тридцать лет выпуска ЗИЛ-130 оброс большим количеством модификаций. А общий тираж составил почти три с половиной миллиона экземпляров! Это делает 130-й не только легендарным, но и одним из самых массовых автомобилей в истории нашего автопрома.

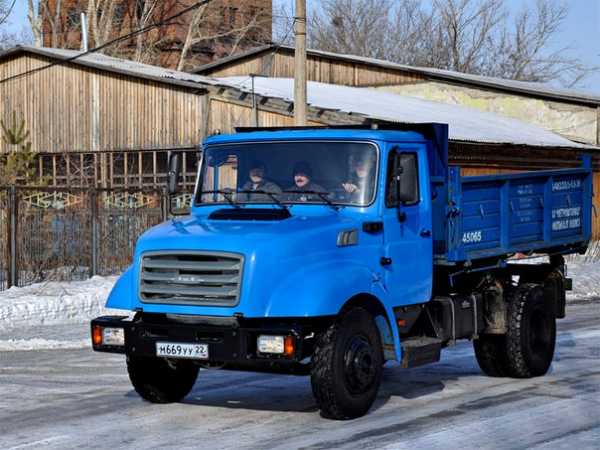

ЗИЛ-4331, преемник 130-го, явно опоздал с выходом в свет. Да и получился он не совсем таким, каким задумывался.
Его преемник даже близко не смог достичь той же популярности. С переходом на рыночную экономику среднетоннажник с бензиновым мотором оказался не у дел. Дизельный двигатель ЗИЛ-645 был сырым и требовал доработки, денег на которую уже не хватало. Завод пытался наладить выпуск модели 4331 с двигателями ММЗ и Caterpillar. Но все тщетно.

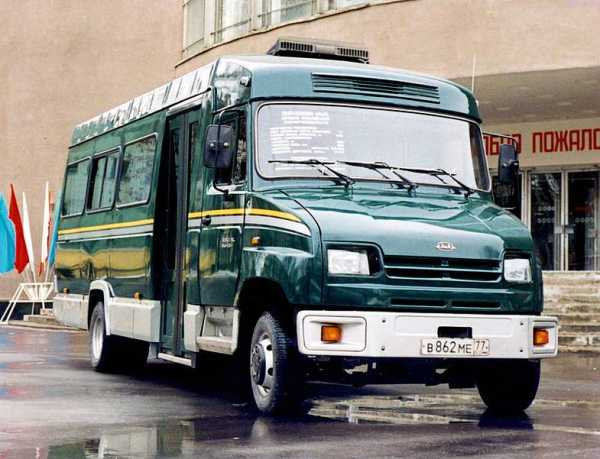

Спрос оживил разработанный в короткие сроки «Бычок» ЗИЛ-5301, но эффект оказался временным. Чем все закончилось для ЗИЛа, мы прекрасно знаем. Впрочем, это уже совсем другая история. А 130-й и сегодня продолжает верой и правдой служить во многих предприятиях и хозяйствах. Этот пенсионер давно заслужил покой, но мы еще долго будем встречать легендарный грузовик на дорогах.

Плакат Автоэкспорта. ЗИЛ-130 поставлялся и за рубеж. В первую очередь в страны социалистического лагеря. Кое-где 130-е работают до сих пор.

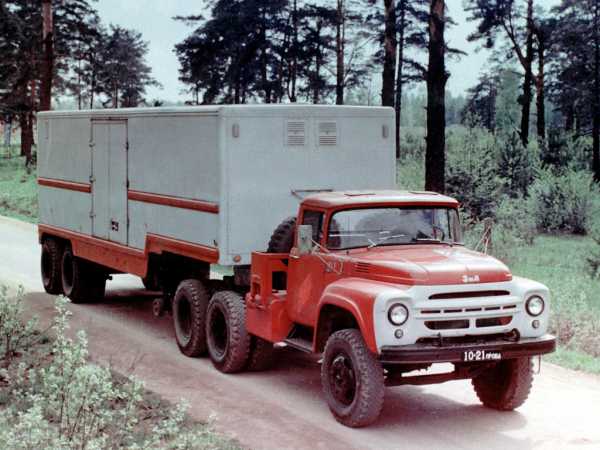

На базе «сто тридцатого» был создан и седельный тягач — ЗИЛ 130В (на фото автомобиль красного цвета для экспорта).

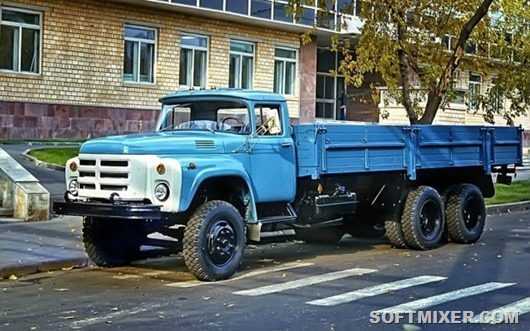

Еще одно ответвление — трехосный ЗИЛ-133 (на фото ЗИЛ-133ГЯ). Этот автомобиль был нужен заводу «еще вчера», но появился слишком поздно.

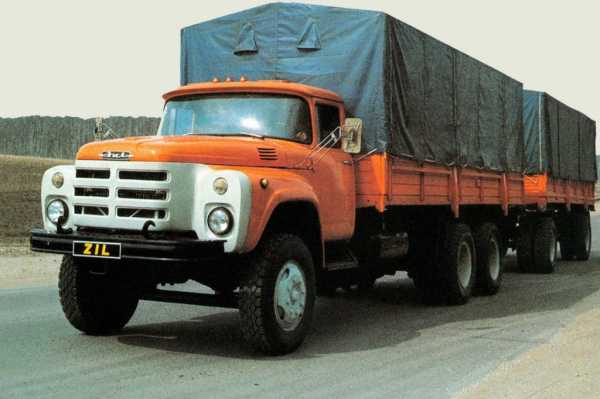

Самый известный родственник 130-го — армейский ЗИЛ-131. Полноприводный трехосный 131-й демонстрировал чудеса проходимости и до сих пор в строю.

На базе самосвала ММЗ-555 создали еще одну модификацию — ММЗ-554. Объем кузова был увеличен с трех до пяти кубометров.

Перевозчик багажа в аэропорту АПК-9 на базе удлиненного ЗИЛ-130Г до сих пор стоит на службе. Недавно я видел такие автомобили в аэропорту Мурманска.

Верхнеклапанный двигатель V8 по конструкции был схож с двигателем лимузина ЗИЛ-111. Однако на 130-м двигатель объемом шесть литров развивал всего 150 л.с. Зато питался 72-м бензином.

back-in-ussr.com

ЗИЛ-130 технические характеристики



ЗИЛ-130

СОДЕРЖАНИЕ

1 Введение

2 История ЗИЛ-130

3 Технические характеристики ЗИЛ-130

4 Двигатель ЗИЛ-130

система охлаждения двигателя

система смазки двигателя

система питания двигателя

трансмиссия

тормозное управление

5 Кабина ЗИЛ-130

6 Обзор базовых и серийных модификаций

ВВЕДЕНИЕ

Автомобиль ЗИЛ-433360 производится акционерным обществом АМО ЗИЛ с 1990 г и является  последовательной модернизацией автомобилей семейств ЗИЛ-130 и ЗИЛ-431410.

Автомобиль предназначен для перевозки грузов по любым автомобильным дорогам с твердым покрытием, а также по полевым дорогам, если состояние грунта обеспечивает его нормальную проходимость. Автомобиль изготовлен в исполнении  по ГОСТ 15150-69 и рассчитан на эксплуатацию при температуре окружающей среды от плюс 50 до минус 40 — °С относительной влажности воздуха до 80 % при 20 °С, запыленности воздуха  до 1,5 г/м3‚’ средней скорости ветра до 20 м/с и в районах, расположенных на высотах до 3000 м над уровнем моря, при соответствующих изменениях тягово динамических качеств. Автомобиль рассчитан на эксплуатацию при безгаражном хранении.

На базе автомобиля ЗИЛ-433360 выпускаются следующие его модификации.

Автомобильное шасси 433362, предназначенное  для дооборудования специальными  кузовами и установками.

Автомобильное шасси ЗИЛ—494560, предназначенное  для дооборудования в строительный или сельскохозяйственный самосвал.

Седельный тягач ЗИЛ-442160, предназначенный для буксирования различных полуприцепов с грузом. Полная масса автопоезда. включая массу полуприцепа, 18 725 кг при эксплуатации по всем автомобильным дорогам.

Габаритные размеры автомобиля показаны на рис.1. Автомобиль ЗИЛ-433360 продолжает развитие грузовых автомобилей  семейств ЗИЛ-130, ЗИЛ-431410 и отличается от них, прежде всего, установкой новой кабины по типу ЗИЛ-4331.

ЗИЛ-130 завод

ИСТОРИЯ ЗИЛ-130

Первые упоминания о ЗИЛ-130 относятся 1956 году. На нем устанавливался 6 цилиндровый двигатель, доставшийся от предыдущей модели. После череды экспериментов сердцем ЗИЛ-130 стал V образный 8 цилиндровый силовой агрегат мощностью 150 л/с. Ходили слухи, что мотор взяли от лимузина ЗИЛ-111, это полуправда. Некоторые инженерные решения у них были общие.

ЗИЛ-130 был необычным во всех отношениях. Синхронизированная коробка передач, гидроусилитель руля, просторная 3 местная кабина с панорамным ветровым стеклом, непривычная плавность хода. Но главное внешний вид.

Даже в Америке подобный дизайн только начинал входить в моду. Изучение передового опыта влетело в копеечку. Для ЗИЛА закупались лучшие образцы заокеанского автопрома но преклонения перед западом не было. Американцев вгоняли в хвост и в гриву по 3-4 тысячи километров. Производство ЗИЛ-130 работало как часы из ворот сборочного цеха выходило ежедневно в среднем 300 автомобилей.

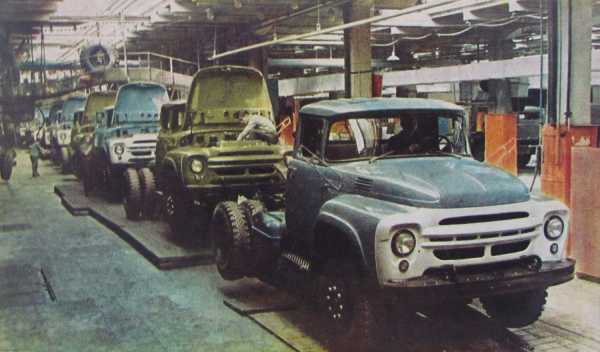

ЗИЛ-130 конвеер

Основные данные                                                                                                         ЗИЛ-130

Тип автомобиля                                                                                                            Грузовой

Тип двигателя                                                                                            карбюраторный четырехтактный

Грузоподъемность                                                                                                          6000

Пассажировместимость мест                                                                                         3

Собственная масса кг                                                                                                    4980

Полная масса кг                                                                                                              10980

Габарит мм

длинна                                                                                                                              6675

ширина                                                                                                                             2500

высота                                                                                                                              2350

база мм                                                                                                                             3800

Колея мм

передних колес                                                                                                               1800

задних колес                                                                                                                    1790

Минимальный радиус поворота м                                                                               8,0

Максимальная скорость км/ч                                                                                        90

Минимальный дорожный просвет мм                                                                        270

ДВИГАТЕЛЬ ЗИЛ-130

Двигатель является сложным и дорогостоящим агрегатом и его ремонт требует специального оборудования и высокой квалификации обслуживающего персонала.

Техническое обслуживание двигателя включает диагностирование основных показателей работы двигателя, которое позволяет определить техническое состояние двигателя.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

Основные данные                                                                                                         ЗИЛ-130

Количество цилиндров                                                                                                       8

Расположение цилиндров                                                                                         V образное

Порядок работы                                                                                                          1-5-4-2-6-3-7-8

Литраж л                                                                                                                              6,000

Степень сжатия                                                                                                                    6,5

Мощность квт (л,с)                                                                                                               110

(150)

Число оборотов в минуту при максимальной мощности                                            3100

Система охлаждения двигателя

Система охлаждения двигателя, жидкостная закрытого типа, с принудительной циркуляцией охлаждающей жидкости.

Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах 75…95 градусов.

В прогретом двигателе охлаждающая жидкость засасывается из радиатора в жидкостной насос и под определенным давлением по двум патрубкам насоса подается в левый и в правый блоки цилиндров и проходя через окна в межцилиндровых перегородках, охлаждает гильзы цилиндров.

система охлаждения

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ЗИЛ-130

СМАЗОЧНАЯ СИСТЕМА

В смазочную систему (рис. 3.5) входят: маслоналивная горловина, поддон “картера, масляныи насос с маслоприемником.
фильтры, масляный радиатор, трубопроводы, каналы, маслоизмерительный стержень и система вентиляции картера.

В изучаемых двигателях применяют комбинированную смазочную систему, при которой наиболее нагруженные детали смазываются под давлением, а остальные разбрызгиванием и самотеком.

Масло из масляного картера через маслоприемник засасывается масляным насосом и поступает из нагнетательной секции насоса в масляный фильтр и далее через главную масляную магистраль к
подшипникам коленчатого и распределительного валов. Затем по каналам в блоке и головках цилиндров подается к осям коромысел, коромыслам и в компрессор (в двигателях ЗИЛ—130 и —645).

Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опорные шейки распределительного вала,
Ось и коромысла клапанов, валы привода распределителя зажигания и масляного насоса компрессор.

зеркало цилиндров и поршневые пальцы смазываются разбрызгиванием. Распределительные шестерни, стержни клапанов, толкатели и кулачки распределительного вала смазываются самотеком.

Для поддержания давления масла в заданных пределах в системе смазки имеются предохранительные и перепускные клапаны.

система смазки

СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ

Система питания Двигателя включает в себя приборы и устройства, предназначенные для хранения запаса, подачи и очистки топлива, очистки воздуха, приготовления горючей смеси нужного состава и отвода продуктов сгорания. В систему питания (рис. 441)  карбюраторного двигателя входят: карбюратор, топливный бак, топливные фильтры, топливный насос, топливопроводы, воздухоочиститель, впускной и выпускной трубопроводы, глушитель.

На двигателях 3М3—53-11 и ЗИЛ—130 установлены двухкамерные карбюраторы соответственно К-126Б и К-88АМ.

система питания двигателя

ТРАНСМИССИЯ

сцепление ЗИЛ-130

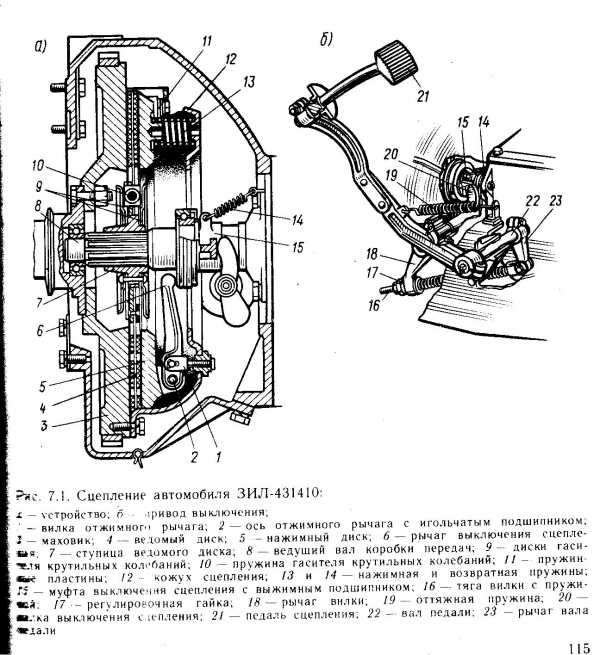

Сцепление (рис. 7.1,а) на изучаемых автомобилях фрикционное, однодисковое, размещено в кожухе 12, прикрепленном к маховику 3, который выполняет функцию ведущего диска сцепления. Внутри кожуха имеются следующие детали: ведомый диск 4,нажимной диск 5, который соединен с кожухом при помощи выступов на диске (у автомобиля ГАЗ-5342) или пружинных пластин (у автомобилей ЗИЛ-431410 и ЗИЛ—645), обеспечивающих осевое перемещение диска относительно кожуха для выключения сцепления; рычаги 6 выключения сцепления, шарнирно установленные на игольчатых подшипниках. Ведомый стальной диск 4 с прикрепленными к нему фрикционными накладками через гаситель крутильных колебаний соединен с установленной на шлицах ведущего вала коробки передач ступицей 7. Гаситель крутильных колебаний   обеспечивает плавность включения сцепления и быстрое гашение крутильных колебаний за счет упругости пружин 10 и трения между дисками 9 гасителя и ведомым диском.

сцепление

ТОРМОЗНОЕ УПРАВЛЕНИЕ

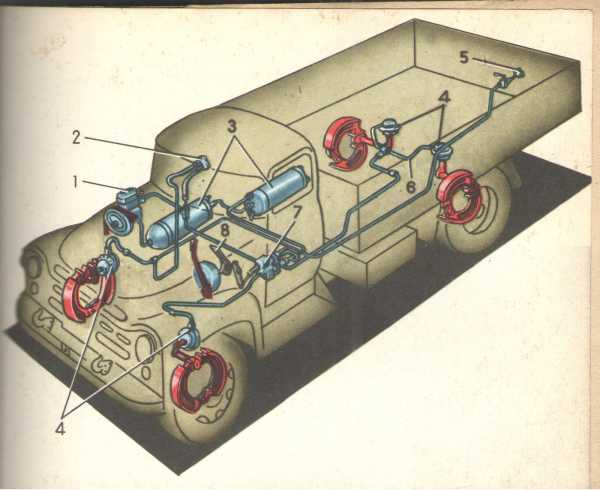

На автомобилях ЗИЛ применяют тормозную систему с пневматическим Приводом (рис. 10.5), которая включает в себя колесные тормозные механизмы и контуры пневматического привода рабочей, стояночной и запасной тормозных систем. Тормозная система автомобиля ЗИЛ-4331, кроме того, включает в себя тормозной механизм и контур пневматического привода вспомогательной тормозной системы (моторный тормоз).

Тормозные механизмы (рис. 10.6) рабочей тормозной системы установлены на всех колесах. Тормозные механизмы задних колес являются общими для рабочей, стояночной и запасной тормозных систем.

Тормозные механизмы установлены на суп’портах, которые крепятся к фланцам поворотных цапф переднего моста болтами, а к фланцам картера заднего моста заклепками. На эксцентриковых осях, закрепленных в суппорте, установлены тормозные колодки 2 с фрикционными накладками. Оси 8 колодок имеют эксцентрические опорные поверхности, позволяющие правильно сцентрировать их с тормозным барабаном 7. При торможении колодки раздвигаются разжимным кулаком 4, а при растормаживании стягиваются пружинами.

Вал 15 разжимного кулака (рис. 10.7) вращается в прикрепленном болтами к суппорту кронштейне. На шлицевом конце вала установлен регулировочный рычаг с размещенными внутри него червячной шестерней 16 и червяком 14, закрепленным фиксатором 17. Регулировочный рычаг при помощи вилки 11 с пальцем 12
и штока соединен с мембраной 3, установленной между корпусом и крышкой тормозной камеры, и обеспечивает уменьшение зазоров между тормозными колодками и барабаном, увеличивающихся в результате износа фрикционных накладок.

тормозное управление

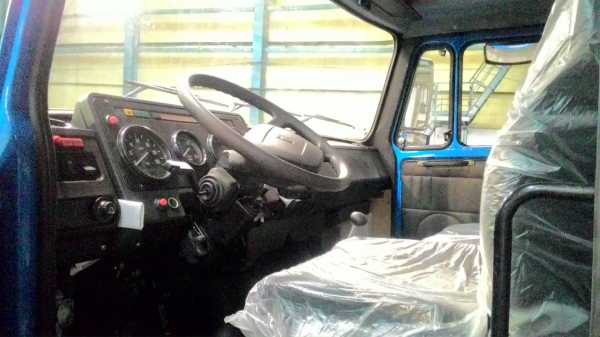

КАБИНА ЗИЛ-130

Кабина автомобилей ЗИЛ-433360 — цельнометаллическая, трёхместная, с целым панорамным неоткрывающимся стеклом ветрового окна типа «Триплекс».

Двери кабины имеют спускающиеся стекла и поворотные стекла форточки. Подъем стекол дверей и надежная их фиксация в поднятом положении осуществляются однорычажными стеклоподъемниками.

Двери кабины, левая и правая, имеют замки, открывающиеся снаружи ключом, & изнутри ручкой. Стопор замка в нижнем положении блокирует открытие дверей снаружи.

Для открытия поворотной форточки двери необходимо повернуть ручку-запор, нажав предварительно на ее кнопку. Стеклоочиститель ветрового окна кабины с электроприводом. Сиденье водителя снабжено механизмом подрессоривания с регулировкой жесткости в зависимости от веса водитель перед посадкой на сиденье необходимо вращением ручки 2 установить указатель 3 против цифры на шкале, соответствующей весу водителя. Подвеска может быть заблокирована, при этом сиденье фиксируется в единственном (по высоте) положении.

Регулировкой предусмотрено несколько фиксированных положений спинки и подушки сиденья. Виды регулировок показаны на рис. 6.
Отопитель кабины предназначен для подачи тёплого воздуха в Кабину и обогрева стекла ветрового окна в случае его замерзания.
Оперение автомобиля  — интегрального типа, откидывается в перед.

кабина ЗИЛ- 2014

ОБЗОР БАЗОВЫХ И СЕРИЙНЫХ МОДИФИКАЦИЙ

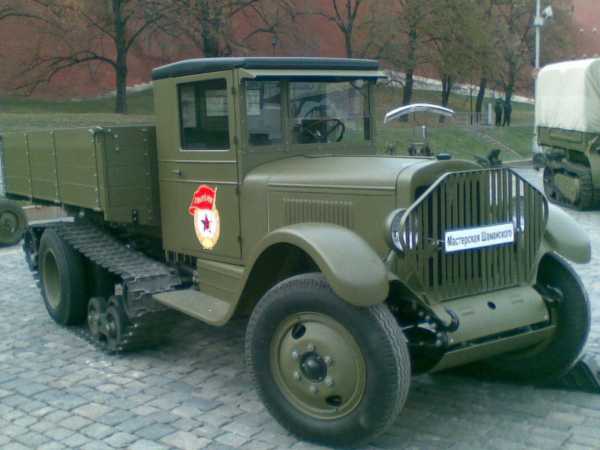

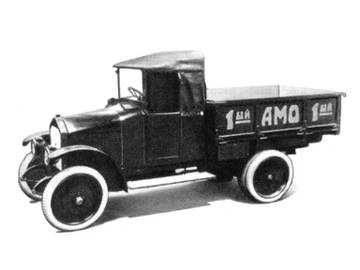

Самый первый АМО ЗИЛ

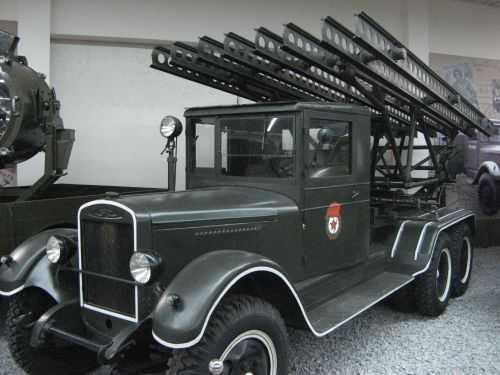

АМО 1 первыйZIL -005АМО-ЗИЛРакетная установкаЗИС-150ЗИЛ-157ЗИЛ-130ЗИЛ-133ЗИЛ-133ГЯЗИЛ-131ЗИЛ-4331ЗИЛ-43276 ТЗИЛ-433180ЗИЛ-5310ЗИЛ-ТАПИРЗИЛ-4329 В1

Смотрите следующие статьи

zil-130-431410.ru

ЗИЛ-130 – полвека в истории

В. Васильев, фото автора и из архива АМО ЗИЛ

Минуло полвека с момента создания автомобиля ЗИЛ-130. В судьбе Завода им. И.А. Лихачева (АМО ЗИЛ) этот грузовик – явление эпохальное. И не только потому, что выпуск машины на головном предприятии длился три десятилетия, а ее тираж достиг огромных размеров. Долгое время по своим конструктивным решениям и эксплуатационным характеристикам «стотридцатый» оставался в отечественном автостроении эталоном среднетоннажного грузовика.

Отправная точка

Опытный образец модели с цифровым индексом «130», рассчитанный на перевозку 4 т груза, на ЗИЛе собрали в декабре 1956 г. Под капотом машины был установлен экспериментальный карбюраторный V6 рабочим объемом 5,2 л, мощностью 135 л.с. Уже в следующем году появились опытные машины с измененными кабиной и оперением. На них стояли верхнеклапанные моторы ЗИЛ-120 с шестью цилиндрами, расположенными в ряд (5555 см3, 140 л.с.). Однако и эти силовые агрегаты не прижились, в 1958 г. их сменил более совершенный V-8 с развалом блоков цилиндров 90°. Это и был знаменитый двигатель ЗИЛ-130 (5966 см3, 150 л.с.), унифицированный с мотором ЗИЛ-375, предназначавшийся для городских автобусов и трехосных грузовиков «Урал».


После государственных испытаний столичный завод передал пять опытных машин Ярославскому шинному заводу. На них вместе с несколькими десятками экземпляров ЗИЛ-130, изготовленных в 1962–1963 г. по обходной технологии, был отработан сборочный процесс, изжиты неизбежные в таком деле «детские болезни» и окончательно сформирован стайлинг. Первое признание к новой модели пришло в 1963 г., когда на Международной ярмарке в Лейпциге создатели грузовика стали обладателями диплома и золотой медали.


Завершение генеральной реконструкции ЗИЛа, начатой в 1959 г., позволило с октября 1964 г. организовать массовый выпуск ЗИЛ-130, а 24 декабря конвейер покинул последний грузовик предыдущего поколения ЗИЛ-164А. С тех пор «стотридцатый», разработанный под руководством главного конструктора А.М. Кригера, на долгие годы стал основой производственной программы завода. Многоступенчатая доводка силового агрегата, последовательное изготовление почти 40 опытных образцов, семь десятков двигателей, около сотни КП, длительные сравнительные испытания с зарубежными аналогами не оставляли сомнений, что в серию запущена качественно новая модель среднетоннажного автомобиля, который по комплексу показателей находился в одном ряду с самыми современными машинами европейских и американских фирм.

Метаморфозы ЗИЛ-130

ЗИЛ-130 имел неплохой экспортный потенциал. Его отправляли более чем в 40 стран мира. По желанию заказчика машину оснащали экономичным английским дизелем Perkins, развивавшим 140 л.с.

Наряду с базовой моделью выпускали бортовые ЗИЛ-130Г с удлиненной до 4,5 м колесной базой, седельные тягачи ЗИЛ-130В, самосвальные шасси, модификации ЗИЛ-130С для эксплуатации в северных условиях и тропиках, газобаллонные версии и др.

Сколь бы удачной ни была машина, но периодически требовалась необходимость модернизации. В 1977 г. в ее конструкцию внесли ряд изменений, которые позволили увеличить грузоподъемность с 5 до 6 т. Полная масса буксируемого прицепа достигала 8 т. Позже в соответствии с требованиями стандарта на расположение наружных светотехнических приборов была изменена облицовка радиатора. После такого обновления машина в 1978 г. получила обозначение ЗИЛ-130-76.


Следующая модернизация 1980 г. тоже оставила след в индексе базовой модели – она стала называться ЗИЛ-130-80. После нововведений 1986 г. базовому автомобилю присвоено новое обозначение ЗИЛ-431410 – в соответствии с принятой в отрасли системой индексов.

Несмотря на несколько модернизаций изначальная конструкция ЗИЛ-130 уже не отвечала современным требованиям. Тем более с 1986 г. ЗИЛ приступил к выпуску более совершенных дизельных автомобилей семейства «4331».

Последний представитель славного племени «стотридцатых» с порядковым номером 3388312 сошел с конвейера головного завода в Москве 30 декабря 1994 г. Вместе с тем это событие не означало полного прекращения производства автомобиля. Параллельно со столичным предприятием его выпуск с 1991 г. был налажен на дочернем предприятии ЗИЛа – Уральском автомоторном заводе (УАМЗ), куда с 1990 г. было передано производство трехосного ЗИЛ-131. Самобытность облику машины, изготовляемой в Новоуральске на предприятии, которое теперь называется АМУР (Автомобили и моторы Урала), придавали кабина и оперение от ЗИЛ-131. Справедливости ради надо сказать, что установленное на АМУРе оборудование позволяет выпускать все компоненты обоих семейств, за исключением редукторов ведущих мостов, поставляемых со стороны. Предприятие располагает мощностями для изготовления 20 тыс. грузовиков и 40 тыс. двигателей в год.

Потомки «стотридцатого»

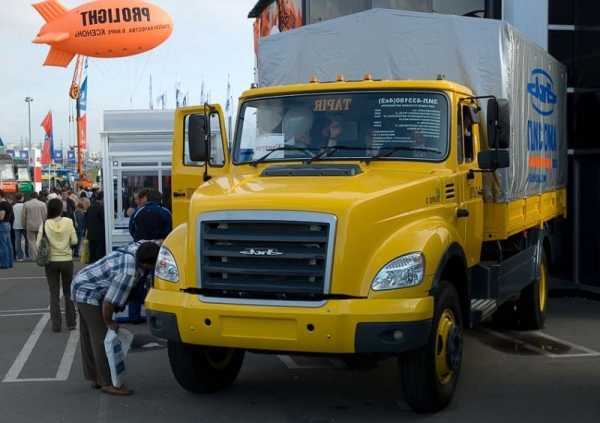

Сегодня уральцы предлагают потребителям автомобили семейства АМУР-53131 (4х2), в основе которых лежит конструкция ЗИЛ-130. Устаревший, но надежный и неприхотливый в эксплуатации, а кроме того, доступный по цене грузовик все еще пользуется спросом. Упомянутая модель по-прежнему оснащается кабиной и оперением от ветерана ЗИЛ-131 либо современными и более комфортабельными аналогами, заимствованными от грузовика ЗИЛ-4331.

АМУР-53131 с полезной нагрузкой 6 т оснащается различными типами двигателей. Среди них бензиновый мотор АМУР-456.10 (он же ЗИЛ-508.10) мощностью 150 л.с., альтернативой которому являются дизель – 108-сильный Д-245.12 Минского моторного завода. Автомобили оснащаются и собственными V-образными 8-цилиндровыми агрегатами АМУР-0555 (7,6 л) и АМУР-5551 (6,28 л) мощностью соответственно 145 и 180 л.с. В 2006 г. модификацию АМУР-53131М оснастили 136-сильным дизелем Д-245.9Е2, соответствующим экологическим стандартам Euro 2. Важно, что при размещении двигатели не требуют переделки посадочных мест. Силовые установки агрегатируют с механической 5-ступенчатой коробкой передач. Перечисленные модели – подходящая транспортная база для монтажа различного специального оборудования. В модельный ряд кроме бортового автомобиля, рассчитанного на эксплуатацию при температуре от +55 до –45 °С, входят строительный и сельскохозяйственный самосвалы, вакуумные машины, топливозаправщики и автоцистерны для перевозки топлива и пищевых жидкостей, автогидроподъемники, автобетоносмесители, пожарная техника, коммунальные машины различных типов и пр.

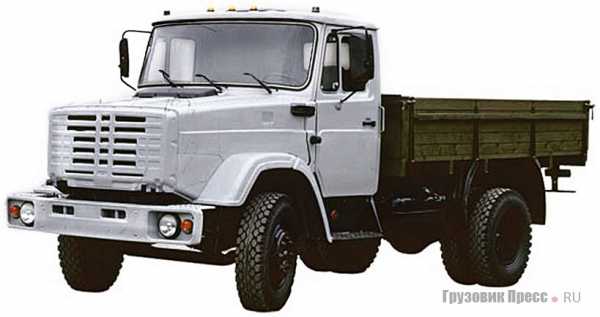

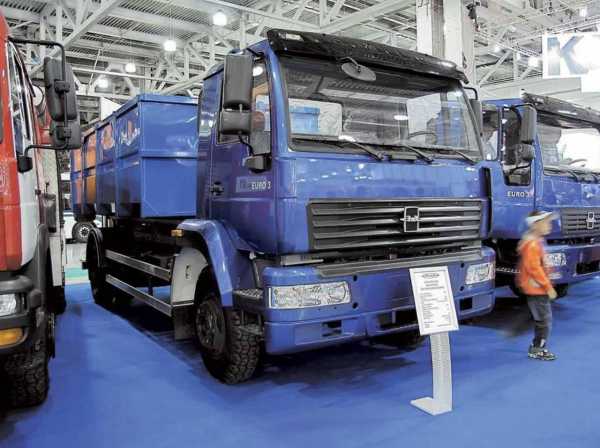

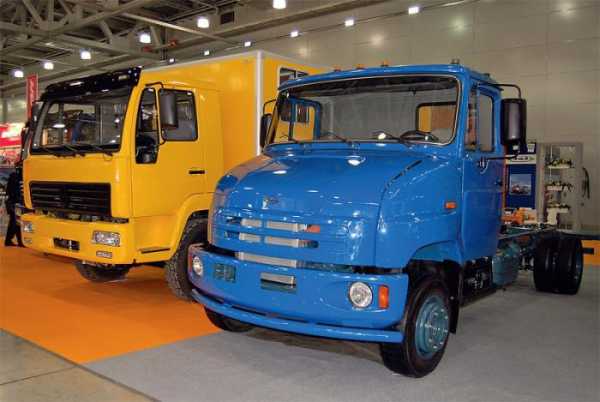

А в столице в течение ряда лет выпускают прямого потомка «стотридцатого», который после оснащения более современной и комфортабельной кабиной от дизельного ЗИЛ-4331, получил обозначение ЗИЛ-433360. Наряду с бортовым автомобилем изготовляют шасси ЗИЛ-433362, предназначенное для установки специальных кузовов и различных надстроек. Кто не желает мириться с прожорливостью бензинового ЗИЛ-508.10, может заказать грузовик с упомянутым дизелем Д-245.9. В этом случае модель носит индекс ЗИЛ-4329.

Как видно, точку в полувековой истории ЗИЛ-130 пока еще ставить рано. Сколь долго машине предстоит жить, ответить могут только покупатели.

www.gruzovikpress.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
