4. Регулировка подшипников

Для нормальной работы подшипников необходимо, чтобы вращение ко­лец было легкое, свободное Требуется создать зазоры, обеспечивающие свободное, без защемления шариков или роликов вращение подшипников. Различают два вида зазоров: радиальные и осевые Определение радиаль­ного зазора — дано ранее. Осевой зазор — это полное перемещение одного из колец подшипника в осевом направлении из одного крайнего положения в другое при неподвижном другом кольце. Радиальные и осевые зазоры в радиально-упорных подшипниках связаны между собой. При изме­нении зазора в одном направлении изменяется зазор и в другом.

Как правило, в радиально-упорных подшипниках зазоры регулируют при сборке осевым смещением колец подшипника.

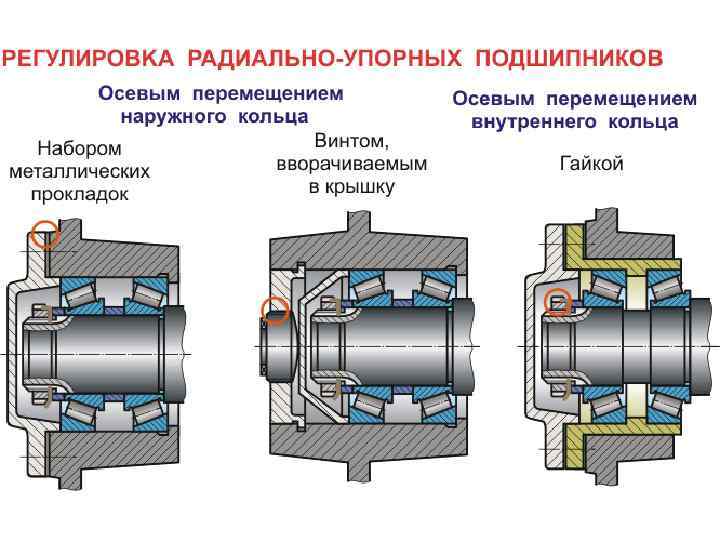

Регулирование зазора в радиально-упорных подшипниках осуществля­ется путем изменения толщины набора металлических прокладок под флан­цами крышек (рис. 7). Набор прокладок составляется из ряда толщин: 0.

1, 0.2, 0.4, 0.8 мм Зазор может также изменяться регулировочным винтом, действующим на шайбу (рис. 8) или с помощью гайки (рис. 9).

Посадочный зазор в радиальных подшипниках можно устанавливать за счет посадочного натяга.

При соединении колец подшипников с валом и корпусом различные ти­пы посадок обеспечиваются выбором соответствующего отклонения валов и отверстий корпусов.

Рис. 7. Регулировка зазора в подшипнике металлическими прокладками.

Рис. 8. Изменение зазора в подшипнике с помощью регулировочного винта.

Рис. 9. Регулировка зазоров в коническом радиально-упорном подшипнике

В подшипниках качения поле допуска внутреннего кольца располагается не в тело, как это имеет место у основной детали в стандартной системе отверстия, а в противоположную сторону (рис. 10). Поэтому соединение внутреннее кольцо — вал получается более плот­ным.

Поле допуска наружного кольца располагается в теле кольца. Харак­тер соединений наружное кольцо — корпус такой же, как и в обычных сое­динениях по системе вала.

Рис. 10. Схема расположения полей допусков для подшипников

На посадочные диаметры колец, подшипников установлены следующие обозначения полей допусков: L0, L6, L5, L4, L2 — для отверстий внутреннего кольца по классам точности подшипников;

l0, l6, l5, l4, l2 — для наружного диаметра подшипников по классам точности.

Работоспособность подшипников в значительной степени зависит от характера соединения колец подшипников с валом и корпусом.

В зависимости от условий работа подшипникового узла или механизма в целом различают местное, циркуляционное и колебательное нагружение колец подшипников. При местном нагружении при вращении подшипника нагрузка направлена и действует на одно и то же место в кольце (наружное кольцо на рис.

11а, внутреннее — на рис. 11 в)

При циркуляционном нагружении за каждый оборот подшипника после­довательно нагружаются все участки дорожки качения кольца (внутреннее кольцо на рис. 11а, наружное — на рис. 11 в). При колебательном нагру­жении нагрузке подвергается определенный участок дорожки качения, про­тяженность которого зависит от амплитуды колебаний (рис. 11 б).

Посадки выбирают в зависимости от режима нагружения (Л — легкий, С — средний, Т — тяжелый) и вида нагружения (местное, циркуляционное, колебательное) (рис. 11). Циркуляционное нагружение с сопряженными де­талями должно осуществляться неподвижной посадкой (с натягом) во избе­жание обкатывания кольцом сопряженной детали и возникновения контакт­ной коррозии (внутреннее кольцо на рис. 11 а, наружное — на рис. 11 в).

Соединение местнонагруженных колец с сопряженными деталями осу­ществляется более свободными посадками (наружное кольцо — рис. 11 а, внутреннее — рис. 11 в), что дает возможность кольцам иногда провора­чиваться.

При колебательном нагружении обычно для обоих колец выбирают пе­реходные посадки (рис. 11, б).

Подшипники с большими натягами не применяют, поскольку вследствие деформации колец, они не позволяют обеспечить требуемые рабочие зазоры в подшипниках.

Рис. 11. К выбору посадок подшипников качения

Регулировка подшипников ступиц колес

Форма поиска

Поиск

Вы здесь

Главная → Подвеска — диагностика, ремонт и замена → Регулировка подшипников ступиц колес

Подшипники ступицы колеса транспортного средства, как любой узел, в основу функционирования которого положен принцип тесного взаимодействия деталей между собой, подвержены износу. Разработчики современных отечественных автомобилей взяли на вооружение технологию зарубежных коллег, отличающуюся использованием в передних ступицах неразборных и нерегулируемых подшипников. Однако преподносимое в этом случае удобство замены таких подшипников относительно, поскольку она (замена) выполняется вместе со ступицей.

Данная статья предназначена для владельцев современных отечественных автомобилей, предпочитающих самостоятельно выполнять процедуру регулировки подшипников ступиц, а также таких работ, как замена подшипника ступицы заднего колеса. Вопреки опасениям скептиков для производства таких работ не требуется использования специализированного инструмента и сложных приспособлений.

Инструменты для регулировки подшипников ступиц колес

• Набор инструментов (молоток, бородок, отвертка, комплект ключей: на «12», «27» и динамометрический).

• Домкрат.

• Комплект новых гаек крепления ступиц (механизм фиксации гайки на полуоси не обеспечивает надежного крепления ступицы при повторном использовании).



Процесс регулировки подшипника ступицы колеса

a)    Транспортное средство устанавливается на относительно ровной площадке и фиксируется посредством стояночного тормоза, противооткатов и иных подручных средств.
b)    Поднимаем заднюю ось автомобиля, используя домкрат.
c)    Вынимаем полуось (поз.8), после чего проверяем свободу вращения колеса. В случае затруднения вращения устраняем его причину (заедание сальника, касания тормозных колодок и т.п.)
d)    Отворачиваем контргайку (поз. 7) и снимаем стопорную шайбу (поз.6). Отвернув на пол-оборота гайку крепления подшипников (поз.5), повторно проверяем свободу вращения колеса. Регулировочные мероприятия начинаем только после достижения легкого и свободного вращения.

e)    Используя динамометрический ключ, затягиваем гайку (поз.5) прилагая усилие, не превышающее 100Нм, одновременно проворачивая колеса. Это позволит предотвратить неравномерное размещение роликов в подшипниках.
f)    Повторно отворачиваем гайку (поз.5). Для соблюдения необходимой величины угла поворота (<450) используем прорези на стопорной шайбе (поз.6), то есть, поворачиваем на 1-2 прорези. Устанавливаем стопорную шайбу, одновременно контролируя вхождение стопорного штифта в прорезь.
g)    Затягиваем контргайку (поз.7) с приложением усилия 150-200 Нм.
h)    При контроле регулировке проверяем наличие свободного вращения колеса и отсутствие осевого люфта.
i)    Устанавливаем полуось (поз.8) и пружинные шайбы, после чего затягиваем гайки фиксации шпилек полуоси.
j)    Опускаем колесо до его соприкосновения с землей, после чего совершаем контрольную поездку. Если в процессе езды ступица (поз.10) сильно нагревается (70-750С), процесс регулировки необходимо повторить.

Еще один, достаточно распространенный вопрос, возникающий у приверженцев отечественного Автопрома, формулируется следующим образом: «Как снять ступицу заднего колеса при замене подшипника?». Уделим должное внимание ответу на данный вопрос.

Процесс демонтажа ступицы не является особенно сложным в техническом плане, однако хрупкость подшипников требует осторожного с ними обращения. Подготовка к демонтажу заключается в подъеме автомобиля и установке на опоры. Следующим этапом подготовительного процесса станет снятие колес и тормозных барабанов (на автомобилях с тормозами дискового типа – суппорт и диски). Обеспечиваем неподвижность транспортного средства путем включения передачи, стояночного тормоза и установки противооткатных устройств.

Далее выполняем следующие операции:
a)    Поворачиваем фланец и отворачиваем болты крепления ступицы к кронштейну, используя для этого специальное отверстие в корпусе ступицы (поочередно совмещаем его с болтами).
b)    Далее отворачиваем болты крепления суппорта, направляющих тормозных колодок и поворотного кулака.
c)    Вынимаем ступицу через тормозной механизм и меняем изношенный подшипник.
