Коробка передач ВАЗ 2114: диагностика и ремонт

Оптимальную и стабильную работу двигателя обеспечивает коробка передач ВАЗ 2114. Этот узел дает возможность изменения крутящего момента от мотора к колесам при разгоне или старте с места. Благодаря этому устройству вращательная сила трансформируется в пошаговое движение.

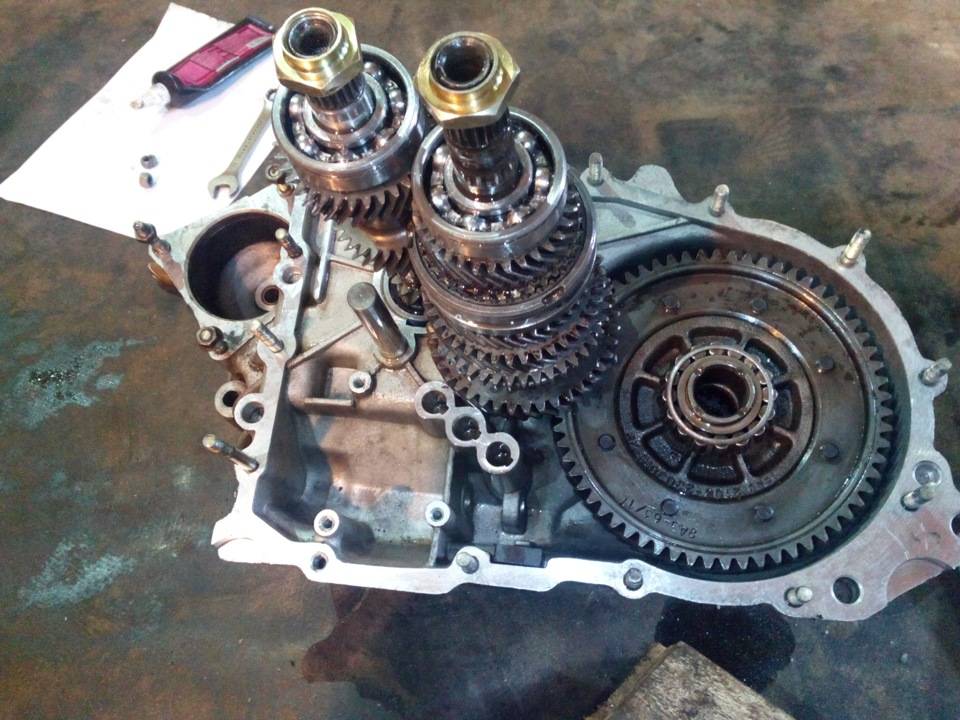

Устройство КПП: 1 – картер коробки; 2 – пробка заливного и контрольного отверстия; 3 – пробка сливного отверстия; 4 – регулировочное кольцо; 5 – привод левого переднего колеса; 6 – ведомая шестерня I передачи вторичного вала; 7 – муфта синхронизатора I, II передач с венцом заднего хода; 8 – ведомая шестерня II передачи вторичного вала; 9 – стопорное кольцо; 10 – упорное полукольцо; 11 – ведомая шестерня III передачи вторичного вала; 12 – ступица муфты синхронизатора III и IV передач; 13 – ведомая шестерня IV передачи вторичного вала; 14 – игольчатый подшипник шестерен вторичного вала; 15 – упорная шайба шестерни IV передачи; 16 – шариковый подшипник вторичного вала; 17 – задняя крышка коробки передач; 18 – шариковый подшипник первичного вала; 19 – сапун; 20 – блокирующее кольцо синхронизатора; 21 – скользящая муфта синхронизатора III и IV передач; 22 – сухарь фиксатора; 23 – первичный вал; 24 – шарик фиксатора; 25 – вилка скользящей муфты синхронизатора III и IV передач; 26 – роликовый подшипник первичного вала; 27 – рычаг вилки выключения сцепления; 28 – втулка вилки выключения сцепления; 29 – картер сцепления; 30 – вилка выключения сцепления; 31 – подшипник выключения сцепления; 32 – роликовый подшипник вторичного вала; 33 – вторичный вал; 34 – ведомая шестерня главной передачи; 35 – роликовый конический подшипник дифференциала; 36 – коробка дифференциала; 37 – сателлит; 38 – стопорное кольцо полуосевой шестерни; 39 – полуосевая шестерня; 40 – ведущая шестерня привода спидометра; 41 – привод правого переднего колеса; 42 – привод спидометра; 43 – ось сателлитов; 44 – стопорное кольцо оси сателлита; 45 – защитный чехол шарнира привода переключения передач

Содержание

• Конструкция коробки
• Диагностика и мелкий ремонт устройства
• Качественное масло — залог надежной работы КПП

Вернуться к оглавлению

Конструкция коробки

КПП ВАЗ 2114 состоит из нескольких основных деталей.

1. Валов вращающегося типа.
2. Передаточных механизмов.
3. Шестеренок.

Корпус агрегата имеет следующие составляющие.

1. Картерные отсеки коробки и сцепления.
2. Крышка.

Начинка коробки передач включает в себя.

1. Основную пару.
2. Дифференциальный узел.
3. Передаточные числа.

Основная пара — это главная передача (основной вал КПП ВАЗ), которая предназначена для уменьшения числа оборотов двигателя. Главная пара снижает обороты в пропорциях 1:4. Это означает, что при крутящем моменте двигателя в 2000 показатель главной пары будет 500. Стандартным показателем для основной пары является индекс 3,7. Меняя этот фактор, можно менять динамику автомобиля.

От размера пары напрямую зависит предельная скорость и разгон транспортного средства, так как она влияет на длину передачи. Синхронизированная коробка передач ВАЗ 2114 представляет собой узел с пятью ступенями. Она взаимосвязана с основной передачей и дифференциальным узлом. Шестерни передач с первой по четвертую включительно объединены в первичном валу.

Заключительный блок шестерен выполнен способом нанизывания. Все ведомые шестерни агрегата объединены во вторичном валу, который взаимодействует с ведущей шестерней основной передачи. Блок контроля коробки включает в себя рычаг для управления передачами, шаровые тяги, шток выбора передач, устройство для регулировки режима и скоростей.

Вернуться к оглавлению

Диагностика и мелкий ремонт устройства

Коробка переключения передач, как и многие агрегаты автомобиля, иногда барахлит и требует профилактики. Основных причин, которые приводят к неполадкам, несколько. Если слышен посторонний шум в КПП ВАЗ, возможно, он возникает из-за износа зубьев шестерен или подшипников. Коробка может шуметь в случае низкого уровня масла. Для решения проблемы необходимо заменить изношенные механизмы, сальники и довести до нормы уровень масла.

Проблемы при переключении передач. В этом случае необходимо осмотреть тяги контрольного привода на предмет износа. Следует проверить надежность шарнирного крепления и штока рычага коробки передач. Некорректная отладка привода переключения или поломка деталей узла из пластмассы тоже могут вызывать подобную проблему. Для устранения неполадок нужно откорректировать или заменить тягу, произвести подтяжку винтов и регулировку привода, заменить неисправные детали.

Самопроизвольный сброс передач возможен при износе или выходе из строя торцовых зубчиков на самой муфте или шестеренках. Это возможно и при неправильной отладке привода или неточной установке защитного чехла тяги. Исправить проблему можно заменой негодных деталей, отладкой привода, монтированием чехла в нужном положении. При утечке масла следует закрепить картер и заменить изношенные прокладки. Для предстоящего ремонта самой коробки ее необходимо снять. Процесс нужно проводить в такой последовательности.

1. Обесточить коробку.
2. Слить масло и отсоединить стартер.
3. Снять защиту картера.
4. Отсоединить трос крепления и достать его из кронштейна.
5. Путем нажатия на пружину снять провода.
6. Демонтировать провода контроля заднего хода.
7. Отцепить тягу от шарниров, убрав ее немного назад.
8. Снять крышку сцепления.
9. Удерживая коробку, открутить остальные гайки.

Вернуться к оглавлению

Качественное масло — залог надежной работы КПП

Несмотря на неприхотливость отечественных автомобилей, их агрегаты требуют правильного ухода и профилактики. Для полноценной работы КПП необходимо качественное масло. Оптимальным вариантом для коробки передач ВАЗ 2114 будет минеральное масло. Единственным его минусом можно назвать высокую цену. Из синтетического и полусинтетического вариантов лучше остановить выбор на первом.

Через 15-20 минут после остановки вытащить щуп, протереть его насухо и вставить обратно. Затем вынуть щуп и зафиксировать уровень масла, который должен располагаться на максимальной отметке. В случае недостаточного количества масла необходимо долить его и снова выполнить проверку уровня. В связи с тем, что пятая передача расположена выше остальных, ей часто недостает смазки.

Специалисты рекомендуют поддерживать уровень масла немного выше максимальной отметки, что позволит продлить срок службы КПП. Замену масла лучше доверить специалистам, ведь коробка передача — один из основных агрегатов транспортного средства. Можно провести процедуру самому, при этом стоит придерживаться следующих рекомендаций.

1. В случае замены масла одной марки на другую коробку необходимо промыть.
2. Установить машину на смотровую яму.
3. Снять колпачок и провести его очистку.
4. Щеткой прочистить сапун и его отверстия.
5. Подготовить емкость для слива и открутить щуп.
6. Закрутить пробку и залить новое масло через гнездо для щупа.
7. Завинтить щуп и поставить колпак.

Цена на коробку передач для ВАЗ 2114 со всеми деталями и маслом достаточно высокая. Указывать конкретную цифру нет смысла, так как цена постоянно меняется. Но экономить на этом важном устройстве не следует: от надежной работы КПП зависит не только работа двигателя, но и безопасность водителя и пассажиров. Для экономии средств можно приобрести коробку, бывшую в употреблении. Но такой агрегат лучше покупать у надежного поставщика, иначе нет никаких гарантий, что в деталях не будет скрытых дефектов и неисправностей.

Своевременный ремонт и профилактические меры позволяют владельцам ВАЗ 2114 продлить срок службы и сохранить качество работы коробки передач. Такой подход является оптимальным решением для бесперебойной работы агрегата и двигателя в целом. Не стоит пренебрегать и элементарными правилами, такими как своевременная замена масла, подтягивание элементов крепления и устранение мелких неполадок.
