Ремонт грузовых рам, восстановление геометрии

Грузовая рама представляет собой несущий элемент авто, поскольку на нее устанавливается и кузов, и шасси. Поэтому к данному узлу предъявляются высокие требования прочности. Для безопасной эксплуатации грузового автомобиля рама должна быть выверена и сбалансирована, поскольку даже незначительные изменения в геометрии могут негативно сказаться на общем состоянии и работе техники. Принято разделять два основных вида деформаций рамы:

• Естественная (во время эксплуатации транспортного средства)
• Искусственная (аварийная)

Зачастую одной из наиболее распространенных причин естественной деформации рамы являются конструкторские просчеты, допущенные еще на заводе изготовителе. К числу таких просчетов относятся:

• Марка стали не соответствующая предстоящим эксплуатационным нагрузкам транспортного средства
• Экономия завода на дополнительных материалах, усиливающих конструкцию грузовой рамы
• Толщина составляющих рамы (лонжеронов, траверс, поясков) не соответствующая предстоящим нагрузкам
• Универсальное основание рамы, допускающее возможность ее удлинения и, как следствие, риск ее повреждения в будущем

Другим примером естественной деформации является боковой прогиб рамы. Как известно траектория правого поворота меньше, чем траектория левого. Поэтому при повороте направо возникает боковая деформация, что наиболее часто встречается на «длинномерах». Различие в радиусе правого и левого поворотов является также причиной неправильного износа резины.

Несмотря на разнообразие видов естественных деформаций в практике кузовного ремонта грузовых авто чаще всего встречается искусственная или аварийная деформация грузовой рамы. Среди аварийных дефектов рамы встречаются:

• Быстрый износ покрышек и, как следствие, повышение расхода топлива
• Смещение осей транспортного средства
• Изменение геометрии кабины
• Повреждение силовых агрегатов

Практика показывает, что ремонт поврежденной рамы выгоднее замены на новую. Так покупка и установка новой грузовой рамы может обойтись в десятки тысяч евро (в зависимости от марки грузового авто). В то же время ремонт может обойтись, как минимум, в два раза дешевле даже при самых сложных повреждениях.

Кроме того следует помнить, что замена автомобильной рамы подразумевает обязательное внесение изменений в ПТС, что влечет за собой дополнительные временные и финансовые затраты. Не стоит забывать и о риске, с которым связано приобретение новой рамы, поскольку качество элемента не всегда удается разглядеть сразу.

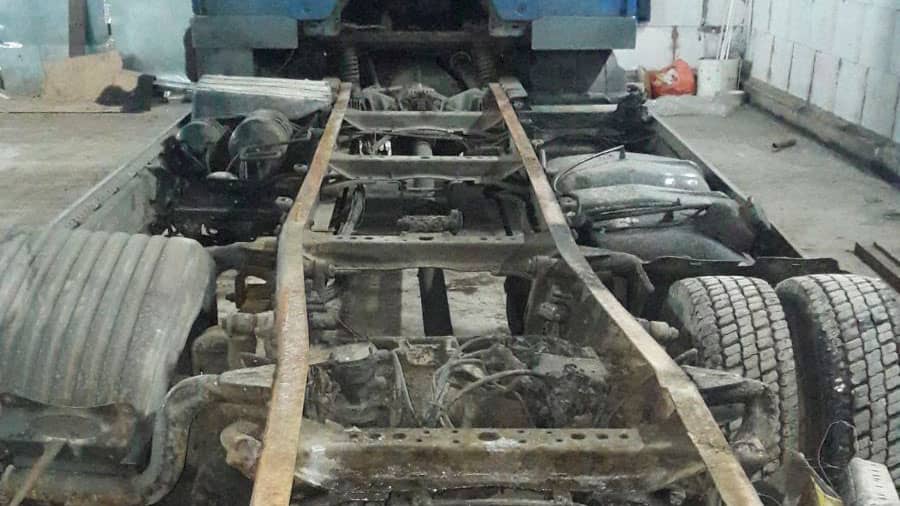

СПЕЦИФИКА РЕМОНТА ГРУЗОВЫХ РАМ

Ремонт рамы является сложным технологическим процессом, который включает в себя:

• Демонтаж навесного оборудования
• Установку грузовика на стапель
• Компьютерную диагностику
• Правку (рихтовку) рамы

На начальном этапе ремонта выявляются расхождения геометрии рамы от заводских значений. Диагностика позволяет определить степень сложности и подобрать вид ремонта грузовой рамы соответствующий ее повреждению. Как правило, для ремонта достаточно произвести демонтаж навесного оборудования непосредственно у места деформации. Благодаря этому ремонт позволяет существенно сэкономить время и деньги, подтверждая рентабельность восстановления грузовой рамы, а не ее полную замену.

Размещенную на специальном стапеле грузовую раму постепенно «выводят» до первоначальных геометрических значений. На заключительном этапе проводится шпаклевание, нанесение грунта, антикоррозийная обработка, окраска и сушка восстанавливаемого элемента.

Восстановительный ремонт деформации рамы грузового авто — это сложный технологический процесс, требующий наличия специализированного стапельного оборудования и высокой квалификации специалистов.

Располагая всей линейкой стапельного оборудования «JOSAM», а также штатом сертифицированных механиков компания «Первый Кузовной» является одним из немногих грузовых сервисов в Поволжье, который способен производить ремонт грузовых рам любой степени сложности, в том числе:

• ремонт «кручения» рамы
• ремонт диагонального смещения лонжеронов
• ремонт вертикальных и горизонтальных изгибов рамы
• ремонт разноплоскостной деформации
• ремонт поперечного разрыва рамы
• ликвидация трещин

Преимущества ремонта грузовых рам в «Первый Кузовной»

• Стапельное оборудование «JOSAM», в том числе индукционная система нагрева, позволяющая нагревать металл без потери его физико-химических свойств
• Станции кузовного ремонта в трех городах Приволжского федерального округа (Казань, Челны, Уфа)
• Собственный авторазбор
• Возможность ремонта по КАСКО и ОСАГО
• Собственный грузовой эвакуатор
• Скидки и специальные условия для корпоративных клиентов

Звоните, 8 800 333 59 22, мы сделаем лучшее предложение для Вас!

Секреты ремонта грузовых рам: сварка, этапы выполнения работ

Силовой каркас большегруза несет на себе практически всю конструкцию автомобиля. На него крепятся детали кузова, мотора, коробки передач, приводов и других элементов. При интенсивной эксплуатации автомобиля его рама может сломаться во время движения. Избежать этого помогает регулярный осмотр каркаса и своевременный ремонт грузовых рам.

Этот элемент должен соответствовать серьезным требованиям. Перекос полок не может превышать 0,2 см на каждый метр длины (или 0,7 см — на всю длину). Перпендикулярное положение поперечин и лонжеронов не должно изменяться более, чем на 0,2 см. А сама рама должна сохранять целостность.

Повреждения каркаса встречаются часто и бывают разнообразными — трещины, складки, деформация. Большинство из них можно отремонтировать. Лишь поведенную после тяжелых аварий раму приводить в чувства бессмысленно.

Мы рассмотрим технологии и этапы ремонта рамы. При их соблюдении конструкция и дальше сможет выдерживать огромные нагрузки на кручение.

Диагностика рамы

Перед ремонтом необходима диагностика состояния рамы. Проверить на наличие трещин можно с помощью видеоэндоскопа. За неимением профессионального инструмента Вы можете воспользоваться эндоскопом USB, который сопряжается с ноутбуком, планшетом.

Проверить раму грузовика на искривление можно диагональными замерами между контрольными точками. Так Вы выясните, в какую сторону повело раму. Определить прямолинейность несущей системы на длинномерах можно разными методами. Суть каждого — определить прямую, как исходную координату, и сравнить с ней раму.

• Лазер. Точный метод, при котором на один конец рамы Вы настраиваете лазер (на расстоянии 5 см от края) и направляете луч на противоположный конец конструкции (также на 5 см от края). Часть плоского материала, например, картона, удерживаете вдоль рамы в нескольких точках. Фиксируйте и сравнивайте все замеры — совпадают ли они на всех точках. Несовпадение данных говорит об искривлении рамы. Аналогичным образом проверьте высоту — при отклонении замеров вверх или вниз можно говорить об изгибе рамы.
• Шнур. Этот способ — точное повторение описанных выше манипуляций с лазером.
  Только роль луча выполняет шнур.
• Отвес и шнур. Замеры отвесом удобно делать, когда вдоль рамы много препятствий. Отвесом Вы намечаете точки на полу, а шнуром эти точки соединяете. На нижней части балок определите симметричные точки, от внешней стороны которых опустите отвес. На полу сделайте пометки мелом. Соедините точки, а потом проведите анализ — если все диагонали пересекают центральную линию, значит она ровная. Максимально допустимое отклонение — 0,6 см.

Правка рамы

При ДТП рама берет на себя большую часть энергии. Поэтому она может сместиться в плоскости, искривиться, скрутиться. Обычно одновременно бывают разные типы деформации.

Выправить геометрию рамы можно, если повреждение не очень серьезное. При существенных дефектах приходится вырезать и заменять на новый проблемный участок металла. При этом требуется сохранить расстояние между контрольными точками. (О сварочных работах — немного ниже).

Как только Вы определили степень и направление смещения деталей рамы, закрепите ее на стапеле и воспользуйтесь гидравлическим оборудованием для восстановления геометрии.

Основное правило при вытягивании рамы — действовать в обратном порядке и в направлении, противоположном удару. Вытягивайте постепенно, контролируя расстояние между обозначенными точками. Металл при ослаблении вытягивающего усилия слегка возвращается обратно, поэтому стоит незначительно перетянуть раму от необходимых параметров.

Что делать, если треснула рама

При ремонте грузовых рам часто приходится ликвидировать трещины. Представьте, что Вы сгибаете и разгибаете какой-то материал. Рано или поздно он достигает предела своей эластичности и трескается. То же самое происходит с рамой грузового автомобиля, когда он подвергается циклическим загрузкам и разгрузкам. Металл испытывает усталость и дает трещины. Небольшие повреждения завариваются без дополнительного усиления, серьезные — с накладками.

Но прежде чем приступать к сварочным работам, поврежденный участок нужно подготовить.

Этапы при сварочных работах

Подготовка к сварке

Перед ремонтом обеспечьте свободный доступ к поврежденному участку силового каркаса. Если надо, демонтируйте детали, которые стоят на пути. Чтобы минимизировать нагрузку на грузовую раму во время ремонта, стоит также снять все навесное оборудование.

При расхождении трещин сведите их домкратом, замеряя контрольные точки по диагонали. Расхождение не должно быть более 0,5 см. В противном случае потребуется править раму на стапеле.

Основная подготовка к сварке состоит из шагов:

• Просверлить отверстие на конце ( примерно 1-1,5 см от конца) трещины сверлом 5-6 мм на глубину примерно 0,3 см. Оно необходимо для того, чтобы трещина не пошла дальше по металлу.
• Разделать кромки примерно под прямым углом на ⅔ толщины детали. Для разделки подойдет болгарка либо плазменный резак.

Как правильно резать раму

Не делайте швов перпендикулярно лонжерону. Иначе после сварки не создадутся зоны с концентрацией напряжения. Это может повлечь за собой новые трещины.

Делать срезы можно под углом 30, 45 градусов, в виде буквы Z. Большая площадь сварки поможет распределить нагрузку на большую поверхность. Так отремонтированная рама прослужит дольше.

Чтобы разметить места реза, удобно использовать малярную ленту — по ней легко чертить.

Процесс сварки

Принципиальный момент — за сварочные работы имеет смысл браться только если есть возможность проварить корень.

Сварочные работы выполняются полуавтоматом. На протяжении всего процесса необходимо контролировать, чтобы металл на месте сварки не перегревался. Останавливайтесь, чтобы он успевал остыть.

Сварочные швы должны быть не более 0,5 см.

Первый проход — проваривание корня. В качестве электродов используется проволока Св09 диаметром 1,2 мм. Ток — 100А. Корню нужно уделить особое внимание — он должен быть проварен строго по всей длине.

Второй, третий проходы. Проволока используется с той же маркировкой. Валики минимальной толщины должны перекрывать друг друга. Ток увеличивается до 110 А.

Четвертый проход. Показатель тока — 120 А.

Обработка шва после сварки

Шов после ремонта рамы грузовых автомобилей необходимо обработать, чтобы сохранить металл в условиях агрессивного воздействия окружающей среды.

• Зачистить шов заподлицо с основной поверхностью. Это позволит не только повысить эстетику каркаса, но и оценить качество сварки.
• Покрасить участок. Предварительно его обезжирить и прогрунтовать

Особенности сварки рамы из высокопрочной стали

Повышенная прочность стали на рамах современных грузовиков достигается путем тепловой закалки. Перед сварочными работами такие силовые каркасы необходимо нагреть — на 10 см в каждую сторону ремонта до температуры 100 градусов. Это снизит чувствительность рамы к растрескиванию. В противном случае при ремонте одних трещин, Вы получите новые.

Во время варки нужно избавиться от сквозняков и не выполнять работы при низких температурах.

Усиление рамы

Если лонжерон порвало не до конца, но трещина имеет внушительные размеры, то исправить ситуацию помогут усилительные накладки или профильный усилитель (внутренний или наружный).

Выбор материала и способа усиления зависит от самой рамы — они должны быть выполнены из одного металла и иметь одинаковую толщину. Длина накладки должна быть в 2 раза больше высоты рамы.

Чаще всего используются усилительные накладки, которые привариваются на зачищенный шов.

Накладки можно фиксировать заклепками или приваривать. В зависимости от расположения и типа трещин, накладка может быть треугольная, в форме ромба (для продольных повреждений) либо прямоугольная. Следите за плавностью переходов с основного на дополнительный металл.

Стоимость ремонта

Стоимость ремонта грузовой рамы зависит от различных факторов — места и размеров повреждения, его доступность. Так, необходимость демонтировать кузов требует дополнительного времени и усилий, а потому и повышает стоимость работ.

Влияют на итоговую цифру и накладки либо их отсутствие.

В любом случае. ремонт рамы грузового автомобиля требует щепетильности и наличия опыта сварочных работ. Слишком большая нагрузка и ответственность ложится на усилительный каркас большегрузов.

21.08.2019

Как починить ржавую раму грузовика

1. Автомобильные рейтинги
2. Путеводители по покупкам автомобилей
3. Как починить ржавую раму грузовика

Дастин Хоули | 02 апреля 2021 г.

Ремонт ржавой рамы грузовика может быть дорогостоящим процессом. В зависимости от марки и модели автомобиля расходы могут составлять от 2000 до 3000 долларов, а иногда и больше. Основной причиной этих высоких затрат является рабочая сила, поскольку ремонт ржавой рамы может занять невероятно много времени.

Для тех, кто может не иметь такого дохода, есть еще один вариант. Если вы готовы выполнить работу самостоятельно, вы можете отремонтировать ржавую раму грузовика за небольшую часть стоимости. Хотя это потребует много времени и усилий, на самом деле это не так уж и сложно.

Мы собрали базовый обзор того, как починить проржавевшую раму грузовика, и предоставили дополнительную информацию о том, как предотвратить появление ржавчины в будущем. Давайте сломаем это.

Хотите действовать?

Хотите действовать?

Интернет-магазин автомобилей для продажи

Хотите нырнуть глубже?

Хотите нырнуть глубже?

Сравните автомобили онлайн

ХОТИТЕ МАКСИМАЛЬНО ПОВЫСИТЬ ПОКУПАТЕЛЬНУЮ СПОСОБНОСТЬ?

ХОТИТЕ МАКСИМАЛЬНО ПОВЫСИТЬ ПОКУПАТЕЛЬНУЮ СПОСОБНОСТЬ?

Найдите местные поощрения и скидки на новые автомобили

Благодарю вас

Теперь вы подписаны на информационный бюллетень J. D. Power Cars.

Обзор новых автомобилей

Ford F-Series Super Duty 2023 года выпуска

Грузовики F-Series Super Duty получили то, что им было нужно для модели 2023 года. Ford анонсировал более мощную линейку тяжелых грузовиков с множеством доступных новых технологий, отличными стандартными функциями безопасности и уникальными улучшениями, чтобы сделать грузовики более подходящими для конкретных отраслей.

Читать полный обзор

Honda Pilot 2023 года выпуска

Honda Pilot четвертого поколения 2023 года вот-вот поступит в продажу, и Honda существенно модернизирует его по сравнению с популярной моделью третьего поколения, которую он заменяет. Honda предложит обновленный Pilot 2023 года в комплектациях Sport, EX-L, TrailSport, Touring и Elite в декабре 2022 года. Ram использовала Ярмарку штата Техас 2022 года, чтобы продемонстрировать свой новый 2500 Heavy Duty Rebel, мощный внедорожный грузовик, который сохранил свои возможности рабочего грузовика. Он предлагает хардкорные обновления для бездорожья, такие как задний дифференциал с электронной блокировкой и задний дифференциал повышенного трения.

Читать весь обзор

Читать все статьи

Как отремонтировать ржавую раму грузовика

Каким бы новым и сложным ни был грузовик, его рама всегда будет подвержена коррозии после определенного момента. К счастью, коррозию можно устранить, если использовать правильные инструменты и процессы. По данным HotCars.com, пикапы, такие как Chevy Colorados, некоторые модели Nissan Frontiers и Mitsubishi L200, подвержены значительному риску коррозии по нескольким причинам. Поэтому вам следует быть особенно осторожным, если у вас есть какая-либо из этих моделей.

Шаги по ремонту ржавой рамы грузовика

Часто устранить ржавчину в одиночку бывает чрезвычайно сложно, поэтому необходимо обратиться за профессиональной помощью. Есть восемь основных шагов, которые нужно помнить, пытаясь отремонтировать ржавую раму грузовика.

Оценка повреждений, вызванных ржавчиной

Перед тем, как приступить к ремонтным работам, важно оценить степень или тяжесть повреждений, вызванных ржавчиной на вашем грузовике. Это позволит вам более адекватно оценить, сколько вам нужно будет потратить на ремонт (например, 75 долларов против нескольких сотен долларов).

Удаление деталей, приваренных к раме

Ржавчина часто приводит к тому, что посторонние детали прикрепляются к раме грузовика, поэтому обязательно удалите их. На этом этапе очень эффективны шлифовальный станок, резак и/или отрезной круг. После использования этих инструментов обязательно отпескоструйте раму, чтобы сделать трещины и другие подобные проблемы более заметными.

Удаление ржавой или сломанной поверхности рамы

Болгарка и ножовка помогут вам выполнить этот шаг. Процесс удаления поврежденных металлических частей позволит вам выполнять работы на внутренней поверхности рамы, которую обычно сложнее чистить и ремонтировать.

Повторное выравнивание рамы и приварка ремонтных деталей внутри рамы

Если вы работаете с внутренней частью рамы грузовика, после завершения ремонтные работы будут скрыты от глаз. Вы также можете добавить такие элементы, как косынки (кронштейны), чтобы усилить угол рамы, а также гайку, соответствующую любым винтам с головкой, которые вы можете использовать в рамках проекта ремонта.

Приварить ремонтную деталь к нижней перекладине

Изготовить ремонтную деталь для нижней перекладины рамы и приварить ее. Когда вы дойдете до этого шага, обязательно убедитесь, что рупор рамы находится в правильном положении.

Template & Cut Patch

На этом этапе необходим нож X-Acto. Вырежьте картонный шаблон, пока не будете уверены, что достигли идеального размера, чтобы заменить обрезанную область. При необходимости несколько раз проверьте идеальное прилегание.

Приварите заплату

Прикрепите заплату с помощью сварочного аппарата MIG (металл в среде инертного газа), чтобы добавить дополнительный слой усиления. Этот процесс включает в себя использование электричества для расплавления и сплавления металлических частей. При сварке MIG часто рекомендуется использовать защитное снаряжение, такое как перчатки и козырек, так как это связано с использованием относительно опасных инструментов.

Косметические работы и отделочная краска

Последний шаг в этом процессе включает мелкий ремонт и корректировку в последнюю минуту. Вы можете использовать такие инструменты, как песок и наполнитель для этих последних штрихов. После того, как все косметические работы завершены, все, что вам нужно, чтобы завершить свой проект и снова сделать свой грузовик элегантным, — это нанести свежий слой краски.

В конечном счете, важно регулярно осматривать свой грузовик на наличие ржавчины, особенно в периоды экстремальных температур (например, зимой и летом). И влажность, и соль на обледенелых дорогах могут привести к коррозии. Дождевая вода также может вызвать окисление металла, поэтому каждый год в дождливые месяцы обязательно оставляйте свой автомобиль в сухом месте.
