Как отремонтировать редуктор переднего моста на ВАЗ 2121 (Нива)?

На чтение 4 мин. Просмотров 1.1k.

Сегодня под наш взор попадет редуктор передний от Нивы, разберемся в его устройстве и процессе разбора.

Автомобиль ВАЗ Нива 2121 — это первый отечественный автомобиль повышенной проходимости, который стал действительной удобным и комфортным внедорожником. Просто автомобили, что могли передвигаться по бездорожью были и раньше, но внутри них находится было мучительно неудобно, как пример можно вспомнить тот же УАЗ 469. Салон там действительно спартанский, а когда едешь по ухабинам риск встречи головы и потолка необычайно велик из-за конструкции подвески. К тому же в то время иметь УАЗ могли только военные, в свободной продаже его не было. Но Нива 2121 это совсем другое кино.

Нива 2121

Этот автомобиль получил полностью новый салон, местами, конечно, позаимствованный из других моделей ВАЗа. Подвеска здесь мягонькая, сделать ее такой удалось потому, что здесь отсутствует рама, но несущий кузов. Оба моста здесь ведущие, автомобиль получил четырех ступенчатую коробку передач и довольно надежную раздаточную коробку. Из-за небольшого багажника пришлось придумать куда класть запасное колесо, чтобы не сокращать пространство багажника. Положили его под капот, сконструировав под него подставку так, чтобы оно клалось сверху и не занимало место.

Редуктор моста

У ВАЗ Нива 2121 все мосты ведущие, так как это полноценный внедорожник, где каждое колесо вращается от двигателя. Однако, мосты здесь все же имеют различия: задний просто ведущий, а передний ведущий и управляемый. Конструкционно эти два моста объединяет наличие картера и наличие редуктора. Выглядят они здесь почти одинаково, но нас интересует редуктор переднего моста.

В целом каждый редуктор имеет идентичное назначение: воспринимать крутящий момент. Крутящий момент, что создает двигатель, первой воспринимает сцепление и коробка передач.

После нее идет раздаточная коробка, которая распределяет крутящий момент на два карданных вала, который упираются в редуктор. Он же воспринимает момент и поворачивает его на 90 градусов, вращая каждую полуось с колесом.

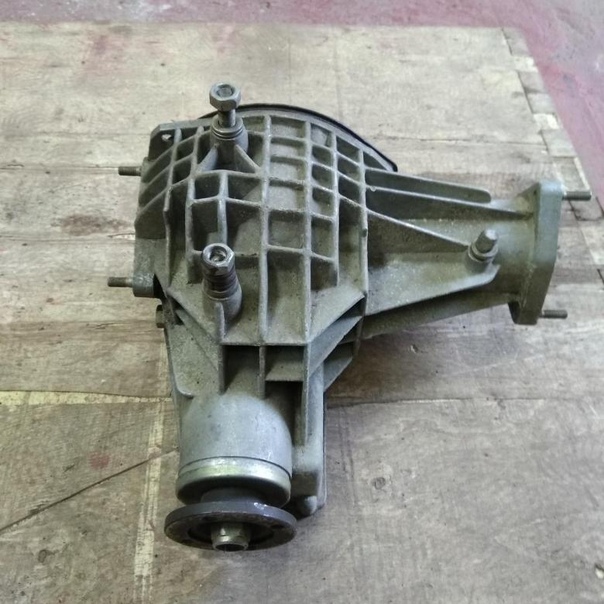

Передний редуктор ВАЗ Нива 2121

Состоит редуктор автомобиля ВАЗ Нива 2121 из таких элементов:

  • Ведущая шестерня.
  • Ведомая шестерня.
  • Шестерни каждой полуоси.
  • Сателлиты.

Если редуктор начинает выходить из строя, то это определяется сразу же по звуку. Есть такое выражение — «воет мост». Это износившиеся шестерня начинают плохо входить в зацепление и создает такой протяжный звук при разгоне, который похож на завывание собаки.

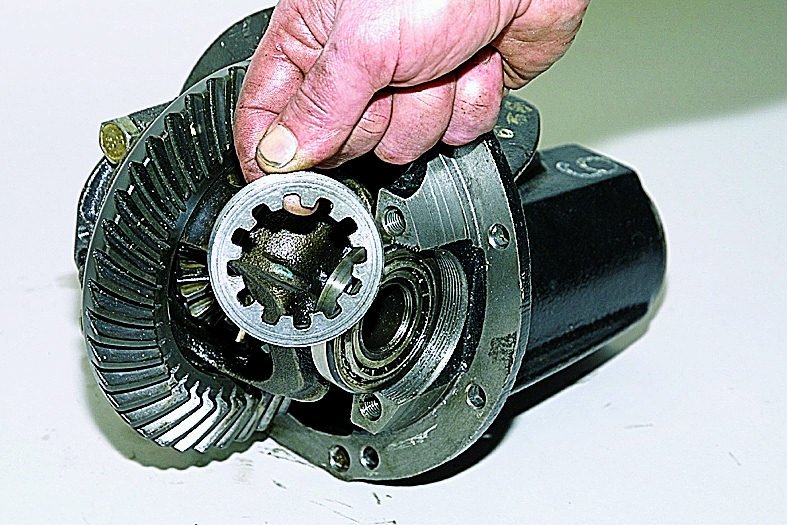

Ремонт редуктора

Сегодня ремонт редуктора обычно сводится к покупке и установке нового. Раньше, в нашу советскую бытность, на авто рем. заводах чинили практически все, и сточенные зубья редуктора наплавляли и восстанавливали. Сегодня же никто этим не занимается, а просто проводят замену. Тем не менее сначала нужно провести дефектовку шестерен, чтобы определить правдиво ли утверждение, что редуктор ВАЗ Нива 2121 износился и требует замены. Д

ля снятия редуктора нам потребуется снять весь мост авто. Поэтому мы должны разобраться в том, как его разобрать и снять с машины.

Сначала нам нужно определиться с местом ремонта — это должная быть хорошая удобная яма или высокий подъемник. Первым делом мы снимаем защиту двигателя, так как она прикрывает большую часть днища в передней части авто. Затем мы откручиваем и снимаем штангу у стабилизатора поперечной устойчивости, а у поперечины мы должны снять растяжки. Следующий наш шаг — это отсоединение амортизаторов от нижних рычагов подвески. Следом откручиваем от фланца ведущей шестерни карданный вал и аккуратно отводим его в сторону, возможно, для этого его потребуется провернуть. Не бойтесь, если вы вручную провернете коленчатый вал ничего страшного не произойдет и не сломается.

Теперь нам нужно специальным устройством сжать пружины подвески и сразу же снять т шаровые опоры с нижнего рычага. Плавно отпустив зажимы пружин снимаем и их. Также нужно снять тяги от поворотных рычагов. Теперь нужно снять колпак и открутить аккуратно гайку подшипника. Это же выполняется и с другой стороны подвески ВАЗ Нива 2121. Теперь нужно отсоединить крепление глушителя на коробке передач и в задней части двигателя и снять глушитель.

Теперь нам нужно отвернуть гайки крепления кронштейна поперечины подвески подушек крепления двигателя. Отвернуть болт, который крепит правый кронштейн к двигателю и две гайки, которые крепят передний мост. Мост при этом желательно поддерживать.

Теперь, когда мост ВАЗ Нива 2121 снят его нужно закрепить за стенде. Теперь нам нужно снять крышку и вынуть шарнир, так же важно не сорвать уплотнительную прокладку. У картера моста нужна снять штампованную крышку и еще одну прокладку. Все, перед нами открылись шестерни редуктора, и мы его можем вынимать. При этом не стоит снимать нижнюю крышку картера, потому что может вытечь масло и облить вас. Вынимать шестерни также нужно аккуратно, так как они весят немало.

Ремонт редуктора переднего моста. Выбор РПМ

Рег.: 06.12.2004
Тем / Сообщений: 4029 / 23189
Откуда: Москва
Возраст: 66
Авто: 21214M, 2013 гв.

Вообще, задний редуктор не менялся, менялись чулок, полуоси и сальники.

Алексей aka ALER.

Рег.: 08.01.2005
Тем / Сообщений: 3 / 1153
Откуда: Krasnodar
Возраст: 42
Авто: ВАЗ-2131 Вошь 7.9.7, 2009 г.в.; ВАЗ-21214 2008 г.в., ВОШЬ 7.9.7.(фазир. впр.) Престиж 12V214. T-MAX

Рег.: 06.12.2004
Тем / Сообщений: 4029 / 23189
Откуда: Москва
Возраст: 66
Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 08.01.2005
Тем / Сообщений: 3 / 1153
Откуда: Krasnodar
Возраст: 42
Авто: ВАЗ-2131 Вошь 7. 9.7, 2009 г.в.; ВАЗ-21214 2008 г.в., ВОШЬ 7.9.7.(фазир. впр.) Престиж 12V214. T-MAX

Рег.: 09.03.2006
Тем / Сообщений: 2 / 410
Откуда: Санкт-Петербург
Авто: Шевроле-Нива-15

Рег.: 14.03.2005
Тем / Сообщений: 2 / 405
Откуда: Челябинск
Возраст: 46
Авто: УАЗ-Патриот классик, была ВАЗ 2131-10 (1.8i)

Рег.: 06.12.2004
Тем / Сообщений: 4029 / 23189
Откуда: Москва
Возраст: 66
Авто: 21214M, 2013 гв.

Заготовки чулка после изменения в 21214 (см. FAQ) одинаковые. Отличиаются — местом, куда приварены крепления амортизаторов.

Вован
я не понял твой вопрос. Из него получается, что тебе поменяли в сервисе РМП на сломанный (!) шнивский. Как так может быть? Я тоже не могу разобраться.

Алексей aka ALER.

Рег.: 09.03.2006
Тем / Сообщений: 2 / 410
Откуда: Санкт-Петербург
Авто: Шевроле-Нива-15

Рег.: 14.03.2005
Тем / Сообщений: 2 / 405
Откуда: Челябинск
Возраст: 46
Авто: УАЗ-Патриот классик, была ВАЗ 2131-10 (1. 8i)

Рег.: 06.12.2004
Тем / Сообщений: 4029 / 23189
Откуда: Москва
Возраст: 66
Авто: 21214M, 2013 гв.

Нижняя крышка РПМ и длинная и крепится к стабилизатору поперечной устойчивости? Это основное или даже единственное нынче отличие РПМ Шнивы от нивского. Что именно ставили на ОПП ВАЗ в крокодил в 2005-м году, я не знаю, но вполне допускаю, что такую переделку они выполнили.

Если нижняя крышка РПМ длинная, то знай, что это больное место ШН, у них она постоянно ломается. Можно заказать где-нибудь стальную, в точности такой же формы. В Москве, говорили, она бывает в магазинах сети Кемп, но я только слышал об этом.

Алексей aka ALER.

Рег.: 14.03.2005
Тем / Сообщений: 2 / 405
Откуда: Челябинск
Возраст: 46
Авто: УАЗ-Патриот классик, была ВАЗ 2131-10 (1.8i)

Имя: Алексей
Рег.: 05.03.2005
Тем / Сообщений: 84 / 4306
Откуда: Москва, САО
Возраст: 40
Авто: Шнива 2016 г.в. 85 ткм

Выложу сюда свой отчет о вчерашнем ремонте РЗМ

Имеем: гул заднего моста при движении "полунакатом" на скоростях от 80 и выше, т. е. когда машина и не разгоняется и не тормозит двигателем. Этакая грань.
Кардан в данной проблеме не виноват — он был снят и подвергнут ремонту (замена крестовин + балансировка), не помогало, хотя без кардана гул появлялся только на 120 и слабенький.

Необходимо: заменить главную пару. (редуктору — 140 ткм)

Куплено:
— главная пара 3,9 в Дожде за 1700 р.
— распорная втулка

— регулировочные кольца от 2,55 мм до 3,35 мм с шагом в 0,1 мм — всего 8 штук, покупал в Руси (ходить туда надо с микрометром )
— сальник хвостовика
— прокладка + герметик
— (нуждЫ в замене подшипников я не увидел)

Как снимать редуктор и разбирать его я описывать не буду, это можно почитать в любой книжке. Опишу только подбор регулировочного кольца под ведущую шестерню главной пары.
Как известно есть два способа — с помощью оправки и с помощью пятна контакта.

У меня был еще один вариант — использую старую пару (еще раз напомню, что подшипники я не менял). У меня на ведущей шестерне было написано -12, а на новой -20, т. е. мне старое регулировочное кольцо надо было заменить на новое толщиной на 0,08 мм тоньше ((-12)-(-20)=08)
Но я решил проделать всю операцию с начала до конца (к тому же не известно правильно ли мне на заводе установили старую шестерню 8 лет назад)

Способ такой: надеваем задний подшипник на ведущую шестерню без регулировочного кольца (он там садиться с преднатягом), но насаживаем его не до конца, а так что бы оставался зазор соответствующий наибольшей толщине регулировочного кольца, т.е. 3,5-4,0 мм

Засовываем ведущую шестерню в редуктор, и без распорной втулки собираем дальше — передний подшипник, маслоотражательное кольцо, фланец, шайба, гайка хвостовика.
Устанавливаем дифференциал (ведомую шестерню) в редуктор.

Дальше технология такая — затягивая гайку хвостовика по 20 градусов, мы запрессовываем задний подшипник на ведущую шестерню уменьшая зазор между оными в среднем на 0,07 мм. После каждой подтяжки проверяем пятно контакта с обоих сторон ведомой шестерни. После достижения желаемого результат разбираем редуктор, и подбираем (подсовыванием) какое кольцо подходит в получившейся зазор между шестерней и подшипником. И используем следующее кольцо по размеру в сторону увеличения, т.е. если у нас влезает кольцо толщиной 2,7 мм, то собирать надо с кольцом 2,8 мм — оно все равно еще конкретно подожмется распорной втулкой. Потом собираем редуктор "начистую", т.е. с кольцом, распорной втулкой и т.д. — всё как положено. И еще раз проверяем пятно контакта на собранном редукторе.

P.S. Пятно контакта я проверял согласно мануала используя краску серебрянку, та что для дисков (более подходящего в гараже я ничего не нашел )

P.P.S. Преднатяг подшипников дифференциала я выставлял штангенциркулем по манулу.
P.P.P.S. По моему (у меня нет динамометрического ключа) при сжимании распорной втулки мне пришлось приложить усилие побольше чем в мануале написано Но потом, когда втулка стала бочкообразной, она сжиматься стало явно полегче Т.е. "Главное — начать" (с)

Добавлено спустя 2 минуты 39 секунд:

Самое важное забыл:
Сегодня разогнялся до 110 — гул пропал
Надеюсь на долго (тьфу-тьфу-тьфу и тук-тук-тук. )

Рег.: 05.01.2005
Тем / Сообщений: 2 / 237
Откуда: Нижний Новгород
Возраст: 37
Авто: ВАЗ-21213 1997 г.в.

Ну и я отчитаюсь. Надо сказать, что редуктор я стал перебирать скорее из интереса, и в укор всем тем, кто делал большие глаза и говорил, что это очень сложно и сейчас этим никто не занимается.
Надо сказать, что это вобщем-то даже и просто оказалось.
Из спец. приспособ я использовал только микрометр, штангенциркуль, динамометрический ключ и безмен.

Итак, в один не очень прекрасный день, я отъезжал от магазина. Сдав задним ходом, я не дожидаясь полной остановки машины, включил первую и отпустил сцепление. "Бум" — сказал машина. "Бум, бум, бум". Нива, надо сказать, машина терпеливая. Все лето отец ездил с текущим сальником корпуса внутреннего ШРУСа, причем тек он так хорошо, что когда я менял левый Шрус, и сливал масло из редуктора, оттуда вытекло. да ничего оттуда не вытекло. К сожалению, залить-то я масло туда залил, но уже поздно. Ибо только отсутсвие масла может убить такой надежный узел, как редуктор.

Доехав до дома, а затем до сервиса (хорошая машина нива, у брата даже с треснутым корпусом раздатки доехала до дома), уже по дороге поставил диагноз — включение блокировки уменьшало количество стуков на порядок, что говорило о "прокручивании чего-то спереди".

На счастье, в гараже валялся старый братишкин РПМ, который и было решено восстанавливать.
Конечно, сначала была все же идея редуктор купить, но при цене 5600, этот сомнительного происхождения агрегат, без следов мастики на ГП и здоровым люфтом в зацеплении (это то, что увиделось на глаз), решил, что просто собранный редуктор даже без особых регулировок — будет не хуже магазинного.
Старый РПМ был убит капитально — фотографии ГП выложу попозже, для раздела ужастиков. Выкрошенные зубья оставили неизгладимые впечатления на стенках картера. Гуляющая ведущая шестерня профрезеровала коробку дифференциала, на подшипниках были рытвины и расслоения металла.
Слегка очистив РПМ от грязи снаружи и протерев от масла внутри, я забрал его и все необходимые зч домой на балкон, чтобы делать в тепле.
Также снял нижнюю крышку, в области ведущей шестерни оказалось значительное количество обломанных зубьев.
Из зч я приобрел естественно ГП, коробку дифференциала из-за того, что была просажена одна шейка и комплект подшипников. По мелочи — прокладки, регулировочные кольца.
Шестерни дифа я оставил старые, хотя и зря — их износ не удалось компенсировать установкой толстого регулировочного кольца, поэтому остался люфт.
Стоимость запчастей составила примерно 4’400.
Старые подшипники снимаются достаточно легко, и с коробки дифф., и с ведущей шестерни, достаточно двух монтажных лопаток.
Одним из важных моментов при сборке является подбор толщины регулировочного кольца ведущей шестерни. Данную процедуру я аппроксимировал, что конечно же не правильно, но для эксперимента сойдет. Исходя из того, что редуктор собирается в старом картере, а значит его база не меняется, я сделал допуск, что толщина подшипников ведущей шестерни неизменна — об этом говорится в статье в ФАКе. Таким образом, надо учиьывать только новую поправку, выгравированную на новой шестерне.
С таким методом подсчета, мне необходимо было установить кольцо, на 10 соток меньше, чем предыдущее. Предудыщее оказалось ровно 3мм, что было измерено микрометром.
Надо сказать, что в одном из автомагазинов, я нашел кировский набор для регулировки редуктора, в который входит оправка для измерения базы картера, а также бокового зазора и преднатяга пошипников — короче как в заводском мануале. Цена его — 2200р, что в общем-то недорого на мой взгляд. Однако из него действительно нужна только оправка, поэтому на этот раз я не стал его брать.
Взяв кольцо 2.90 и напрессовав большой подшипник через выколотку, я заколотил внутренние чашки, используя в качестве оправки старые кольца подшипников.
Затем, я взял шестерню и установив ее на место, поставил малый подшипник, фланец и от руки затянул конструкцию.
Собрав дифференциал — установил его на место и протянул гайки крепления шестерни — без тисков сделать это просто с коробкой дифф. нереально — момент достаточно большой. Была мысль посадить болты на резьбовой герметик, но нигде упоминания о необходимости этого не нашел.
Притянув по черновому дифференциал гайками крепления постелей, отнял у ребенка пальчиковые краски, гуашь, белую. Кисточкой нанес на несколько зубьев и покрутил. На стороне переднего хода пятно было удовлетворительное, на стороне заднего — похуже, но тоже ничего. Надо сказать, что лучше всего пятно становится видно, когда прокручиваешь за фланец, придерживая ведомую шестерню и при засохшей краске — потому что сарую несколько "свозит", а сухую протирает до металла.
Итак, пятно контакта было неплохим, но надо бы колечко потолще. Однако, спрессовать подшипник с ведущей шестерни не удалось — монтажные лопатки без тисков не помогли, а сколотить там не подступишься. Экспресс забег по близлежащим магазинам также не позволил найти подходящего съеменика — слишком тонкие зацепы нужны — в мануале какая-то хитрая оправка применена.
Вобщем, решил пока забить — все равно эксперимент.
Собрал шестерню как надо — с распорной втулкой, новым маслоотражателем. Установил сальник.
Кстати, недавно знакомый сервисмен сказал мне, что он перед установкой сальника извлекает пружинку, раскручивает ее (она скручена хвост-в-хвост) отрезает парочку витков и снова скручивает. Утверждает, что такой подтянутый сальник держит много лучше и дольше.
И тут случилась засада — затягивая динамометрическим ключем гайку хвостовика и удерживая фланец от проворачивания монтажкой за вставленные болтики, я достиг усилия в 20кгсм, однако втулка "не пошла", подшипники не затянулись и присутствовал люфт эдак в 10 мм.
Все кончилось тем, что ключ соскочил, заехал мне по ноге, и я в этот день больше к редуктору не подходил
На след. день я привлек товарища, перевезя к нему в гараж редуктор. В двоем, с помощью труб мы докрутили гайку хвостовика до исчезновения люфта в подшипниках, а затем аккуратно дотянули, контролируя безменом момент на прокурчивание фланца — если тянуть безменом за конец веревки, намотанной на фланец — должно быть 7-9 кг.
Удерживать фланец надо монтажкой через два карданных болта, причем расстояние между отверстиями на фланце — разное, поэтому если неправильно установить лопатку между болтами она будет упираться не на оба болта, а на один болт и фланец, но так во-первых можно оторвать грязеотражательное кольцо, а во-вторых так болт ломается на раз.
После установки ведущей шестерни, мы установили ведомою с дифференциалом. Я сначала поставил на постели только подшипники, затем завернул постели от руки, несильно, и завернул гайки. Таким образом я гарантированно "попал в резьбу". Кстати, на мой взгляд имеет смысл пометить, какая постель откуда, т.к. имхо они на заводе протачиваются "по месту".
Сначала я завернул гайку со стороны шестрерни, так, что она поджала внешнее кольцо подшипника и шестерню к ведущей, затем немного ослабил, простучал пластиковым молотком по шестерне, чтобы она отошла обратно, и вновь притянул. Затем завернул другую гайку, которая дается много проще — закрутить гайку через хобот корпуса справа — очень сложно — у меня рука туда чудом пролезла.
Довернув ее до подшипника, я дотянул ее еще на пару зубьев до появления нужного бокового зазора в зацеплении шестерен.
Далее, для создания преднатяга пришлось немного подумать — во-первых, пластина, которую я использовал для вращения гаек — уже гнулась, а во-вторых, для измерения расстояния между крышками подшипников надо было выбрать две точки, между которыми расстояние можно измерить повторно — сами по себе они достаточно неаккуратно отлиты, и слишком много закруглений. Первую проблему я решил, найдя толстый металлический уголок — он идеально входил в зубья, и его было легко вращать.
Для того, чтобы точно замерить расстояние — я ввернул в крышки болтики крепления стопорных скобок — без скобок, почти до упора и так, чтобы было удобно мерять по их внешним краям.
С помощью этих приспособ и удалось достичь необходимых 0.08-0.13 мм.
На этом сборка закончилась, ну еще конечно нижняя крышка с прокладкой+герметиком (пропускаю между пальцами), ну и внешняя крышка.
В результате сборки обнаружил, что пятно контакта ушло еще, как-будто осело кольцо большого подшипника. Но пересобирать не стал.
В сервисе взяли 2000 за переустановку РПМ.
На данный момент проехал около 200 км, не шумит, ездит
И что примечательно — в трансмисии отсутствует "бум", который жил со мной уже долгие годы.
Так что результатом я в принчипе доволен, посмотрим, сколько проживет.

Рег.: 18.01.2007
Сообщений: 10
Откуда: С-Пб
Возраст: 37
Авто: Nissan Datsun Cherry 79 г. в., Нива 2121 94 г.в. продана

Снятие редуктора переднего моста на автомобиле Ваз 2121 и Нива 2131 производят для его разборки и ремонта в случае выхода из строя, а так же при выполнение других работ, при которых его наличие будет мешать ходу проведения. Подготовьте стандартный набор инструментов, автомобиль загоните на смотровую яму или эстакаду, после чего проделайте следующую последовательность действий:

  • Слейте масло из редуктора моста в пустую чистую емкость.
  • Далее откручиваем гайки болтов крепления фланца редуктора к переднему карданному валу и отсоединяем его.
  • Снимите правый привод колеса.
  • Отсоединяем от рычага левую нижнюю шаровую опору.
  • После чего снимаем левую растяжку передней подвески.

  • Накидным ключом на тринадцать откручиваем три гайки крепления крышки подшипника внутреннего корпуса шарнира привода колеса.
  • После чего в левую сторону необходимо оттянуть поворотный кулак с приводом колеса, тем самым выведя шлицевую часть корпуса внутреннего шарнира из редуктора переднего моста.

  • Отводим корпус внутреннего шарнира назад. После чего устанавливаем под редуктор моста регулируемую или другую имеющуюся опору.
  • Накидным ключом на девятнадцать откручиваем две гайки крепления редуктора к кронштейну блока цилиндров.

  • Далее откручиваем гайки крепления к левому кронштейну и убрав упор из-под редуктора, снимаем его.

На этом ремонтные работы по снятию редуктора переднего моста на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Прежде чем произвести ремонт переднего моста, давайте разберемся из чего же он состоит. Передний мост нива шевроле можно представить, как главная передача, которая устанавливается в одном картере. Подшипники редуктора, шестерни главной передачи идентично у заднего и переднего моста нива. С низу и спереди передний картер будит закрыт крышками уплотнённый прокладками и совершенно литой.

Давайте разберем более подробно как производить ремонт переднего моста.

Как происходит замена масла

Каждые сорок пять тысяч километров по регламенту нужно производить в редукторе замену масла. Для этого нам понадобится:

  • ключ на семнадцать.
  • Емкость куда можно слить старое масло.
  • На семнадцать шестигранник.

Лучше всего на автомобиле масло менять после того как он немного поработает так сказать на горячую.

После того как автомобиль прогрели, отворачиваем сливную пробку и сливаем масло в специально приготовленную емкость, затем пробку заворачиваем обратно.

Отворачиваем пробку для залива масла и заливаем новое трансмиссионное масло эту манипуляцию можно сделать при помощи любого шприца. Масло заливаем до нижнего уровня кромки, специального заливного отверстия, после чего пробку заворачиваем обратно. На этом процесс по замене трансмиссионного масла считается законченным.

Как заменить сальник хвостовика на переднем мосте

Если обнаруживается течь масла, то следует заменить сальник. Для замены нам понадобится:

  • Ключ на четырнадцать и тринадцать.
  • Набор отверток.
  • Молоток.
  • Ключ динамометрический.

Перед тем как заменить сальник хвостовика, то есть произвести ремонт нивы своими руками, необходимо заглушить двигатель и выключить передачу, слить из картера переднего моста масло, затем отсоединить передний вал карданный, от ведущей шестерни флаца редуктора моста переднего. Выводим корпус внутреннего шарнира привода передних колес плавно из зацепления со всеми шестернями полуосей. Следует определить момент, когда происходит сопротивления вращению фланца гайки и произвести замену сальника. Назад все устанавливается в обратном порядке, после чего в редуктор заливается масло.

Как произвести замену сальника корпуса и подшипника

Для замены нам нужны будут:

  • Бородок
  • Молоток любой главное не деревянный
  • Герметик также любой лучше прозрачны
  • Съёмник для стопорных колец

Снимаем привод передних колес, затем снимаем стопорное кольцо подшипника, с помощью деревянного бруска и молотка все это сбиваем и снимем подшипник вала и корпус.

При помощи бородка и молотка снимаем сальник так называемого внутреннего ШРУСА у переднего колеса.

Смазываем кромку сальника специальным трансмиссионным маслом, а на поверхность с наружи наносим не большей слой герметика.

После проделанной работы аккуратно при помощи молотка запрессовываем сальник обратно в корпус, в обратном порядке устанавливаем снятые детали, если есть необходимость производим замену ШРУСА старого на новый.

Как снять и установить редуктор переднего моста

Как правило его снимают для ремонта и замены, на специальном оборудование и нужно обладать специальными навыками, поэтому ремонт самому в гаражных условиях может привести к не желаемому результату. Поэтому лучше доверить это специалистам.

Для снятия редуктора нам понадобится:

  • Ключи строго на двадцать сем, тринадцать и семнадцать.
  • Балонник ключ
  • Шестигранник желательно на двенадцать
  • Молоток
  • Шприц чтобы залить трансмиссионное масло
  • Зубило
  • И любая емкость для масла

Снимаем колеса обязательно передние, сливаем масло из картера, отсоединяем от редуктора карданный вал.

Вынимаем у левой крышки болт крепления отвернув предварительно гайку, к поперечной передней подвеске.

К редуктору моста отворачиваем три гайки на каких крепятся крышки, и снимаем правый привод переднего колеса.

Разворачиваем поворотный кулак, так что бы привод потянулся за ним, отсоединяем редуктор от самого привода, после чего его можно снять. Обратно все устанавливается в обратном порядке, после сбора заливается масло.

Также довольно часто производят усиление заднего моста, нива шевроле требует это так базовая конструкция досталась ей от классических жигулей, а она эксплуатируется в более жестких условиях. Что приводит к деформированию данных узлов, тем самым ресурс подшипников резко снижается также изнашиваются довольно быстро детали заднего редуктора.

Как правило владельцы предпочитают прикладывать это на специалистов или вовсе отказываться так как:

  • Если делать это самому будит затрачено много усилий
  • Эта процедура довольно дорогостоящая
  • Мосты не часто гнутся
  • Пропадает тяга

Если всё-таки вы решили произвести усиление заднего моста, нива шевроле скажет вам только спасибо.

И так что следует сделать:

На станину кладем, прижимая ремнем мост чтобы он не ерзал. Далее отрезаем заготовленный профиль, подгоняя его по чулку. Подгоняем профиль с обоих сторон к мосту, распуская углы по краям болгаркой, немного зарезая и загибая молотком приводя ее в трапециевидную форму, при этом смотрим чтобы болты ходили свободно. Затем зажимаем задний мост в кондуктор, после чего берем пятидесятый уголок, толщина которого четверка, и вырезаем из него четыре уха. Все это прихватываем сваркой, болгаркой придаем ей одинаковый вид. И высверливаем отверстия нужного нам диаметра. Усилители, которые привариваются берегут вертикальные отверстия в основании, а, чтобы укрепить горизонтальную плоскость вырезаем и привариваем металлический набалдашник. После всех действий мост подвешиваем и красим. Если непонятно можете посмотреть видео ниже. Конструкция, которая получается это мост, усиленный профилем специальным 60*60*2, который обваривается небольшими швами, с последующим его контролем чтобы плоскости были параллельны, чтобы мост не искривился вовремя сварки. Так как приваривается профиль сверху то это может привести к люфту подвески на четыре с половиной пять сантиметров.

Поэтому если вы задумали усилить мост, посоветуйтесь лучше с специалистом и примите решение, самому произвести весь процесс или доверится специалисту.

Когда необходим ремонт переднего моста

Передний мост:


1.Коробка дифференциала; 2. Сателлит; 3. Ось сателлита; 4. Шестерня полуоси; 5. Ведомая шестерня главной передачи; 6. Шпилька крепления крышки подшипника; 7. Картер переднего моста; 8. Пробка сливного отверстия; 9. Нижняя крышка картера; 10. Крышка картера; 11. Кронштейн передней опоры двигателя; 12. Шпилька крепления переднего моста; 13. Левый кронштейн крепления переднего моста; 14. Подшипники ведущей шестерни; 15. Ведущая шестерня главной передачи; 16. Распорная втулка; 17. Сальник ведущей шестерни; 18. Отражатель сальника; 19. Фланец ведущей шестерни; 20. Гайка крепления фланца; 21. Корпус внутреннего шарнира привода колеса; 22. Подшипник корпуса внутреннего шарнира; 23. Установочное кольцо подшипника; 24. Пружинная шайба; 25. Стопорное кольцо; 26. Регулировочная гайка подшипника коробки дифференциала; 27. Подшипник коробки дифференциала; 28. Правая полуось корпуса внутреннего шарнира; 29. Сапун; 30. Правый кронштейн крепления переднего моста; 31. Регулировочное кольцо ведущей шестерни; 32. Маслоотражатель; 33. Опорная шайба шестерни полуоси; 34. Пробка заливного отверстия; 35. Левая полуось корпуса внутреннего шарнира; 36. Крышка подшипника корпуса внутреннего шарнира; 37. Отражатель сальника корпуса шарнира; 38. Сальник; 39. Крышка подшипника коробки дифференциала; 40. Стопорная пластина регулировочной гайки.

Ремонт переднего моста Нива понадобится при длительной эксплуатации автомобиля, при износе деталей и возникновении неисправности в механизмах ведущих мостов. Как правило, определите вы неисправности по характерному шуму в зоне ведущего моста.

Если шум слышится при начале движения, то вероятнее всего причины этой неисправности следующие:
  • увеличение зазора в шлицевом соединении между валом ведущей шестерни и фланцем;
  • увеличение зазора в зацеплении шестерен главной передачи;
  • отверстие под ось сателлитов в коробке дифференциалов износилось;
  • шлицевое соединение в полуосевых шестернях износилось.
Если вы слышите шум в тот момент, когда автомобиль разгоняется, то возможны следующие причины:
  • неправильно отрегулированные или изношенные подшипники дифференциала;
  • при ремонте автомобиля неправильно отрегулировали зацепление шестерен главной передачи;
  • подшипники полуосей повреждены.
Если шум вы слышите на протяжении всего пути автомобиля, то причинами этому могут быть:
  • изношенное шлицевое соединение с полуосевыми шестернями;
  • поврежденные или изношенные шестерни и подшипники редуктора;
  • масла в картере недостаточно;
Если шум слышится при повороте, то возможные тому причины следующие:
  • на рабочей поверхности сателлитов образовались задиры;
  • в коробке дифференциалов происходит заедание полуосевых шестерен или сателлитов;
  • между зубьями шестерен дифференциала увеличен зазор.

В случае обнаружения износа сальников ведущей оси, полуосей, при ослаблении крепления картера редуктора или крышек подшипников полуосей будет утекать масло. По этой причине, устанавливая редуктор и крышки, на крепление наносят герметик.

Техническое обслуживание переднего моста на Ниве проходит через каждые 10000км. И включает в себя замену масла и осмотр состояния узлов и деталей.

Разборка и сборка редуктора переднего моста chevrolet niva | Ремонт авто

Рубрика: Niva

Опубликовано 18.09.2018   ·   Комментарии: Комментарии к записи Разборка и сборка редуктора переднего моста chevrolet niva отключены  ·   На чтение: 3 мин


Неисправности в трансмиссии и люфт в передних приводах ваз нива 21213 ! Устранение!


Замена подшипника и сальника корпуса внутреннего шарнира привода переднего колеса — Снимаем привод переднего колеса. Регулировка переднего моста нива — одна из ключевых операций, обеспечивающая комфортное и безаварийное передвижение по дорогам любого качества. Ремонт редуктора в гаражных условиях практически никогда не приводит к желаемому результату.

Home. кпп, сцепление и трансмиссия Шевроле Нива (ВАЗ ). Замена и отключение редуктора переднего моста…

Подготовка Основному этапу предшествует подготовка, включающая:

Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

Снимите стопорное кольцо подшипника.

При помощи молотка и деревянной проставки сбейте и Используя молоток и бородок, Смажьте рабочую кромку сальника трансмиссионным маслом, При помощи молотка аккуратно запрессуйте сальник в корпус. Установите детали в порядке, обратном снятию.

Детали и расходники:

Снятие и установка редуктора переднего моста Редуктор переднего моста снимают для замены или ремонта. Однако разборка, регулировка и сборка редуктора требуют использования специального оборудования и предполагают наличие навыков у исполнителя.

Ремонт редуктора в гаражных условиях практически никогда не приводит к желаемому результату. Поэтому в случае необходимости ремонта редуктора воспользуйтесь услугами специализированной мастерской. Слейте масло из картера редуктора переднего моста см.

Отсоедините передний карданный вал от редуктора переднего моста см. Приемлемую точность обеспечит бытовой безмен.

Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой — закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания.

Замена сальника хвостовика Нива Шевроле передний мост

Так, новые подшипники должны обеспечить кг, а с пробегом — кг. Процесс сопряжен с заменой опорных шайб на новые — более толстые, чем ранее.

Передний мост Шеви Нива на Ниву2121

На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,,1 мм. Материал шайб — бронза или сталь.

При этом шестерни устанавливаются плотно, но с возможностью поворота вручную. Боковой зазор в ГП и преднатяг подшипников дифференциала В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А. При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.

Замена масла в переднем мосту Нива Шевроле

Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями — 0,2 мм.

Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая рабочая — затягивается.

При подтекании масла из-под нижней крышки картера редуктора переднего моста. Проверку технического состояния деталей см. Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов.

Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин и сколов на кольцах. Радиальный зазор подшипников не должен превышать 0,05 мм. На посадочных местах картера редуктора не должно быть трещин и следов износа.

Изношенные и поврежденные детали заменяем новыми. Новые наружные кольца подшипников ведущей шестерни, запрессовываем отрезком трубы или инструментальной головкой подходящего размера.

Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным здесь.

Как разобрать и собрать редуктор переднего моста ВАЗ-2123

Для разборки снимаем редуктор с автомобиля для этого:

Устанавливаем автомобиль на подъемник или смотровую канаву

1. Снимаем правый привод передних колес, смотрим статью - Замена приводов передних колес Нива Шевролет

2. Снимаем левый привод передних колес

При этом редуктор остается вывешенным на регулируемом упоре

3. Поддерживая редуктор, убираем из под него регулируемый упор и снимаем редуктор

Перед разборкой очищаем редуктор.

4. Накидным ключом на 10 отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

5. Снимаем крышку

6. Снимаем прокладку

7. Головкой на 10 отворачиваем болт крепления стопорной пластины левой крышки подшипника дифференциала и снимаем пластину.

Так же снимаем стопорную пластину правой крышки.

8. Головкой на 19 отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала

9. Снимаем со шпилек шайбы

10. Поддеваем шлицевой отверткой

11. Снимаем крышку левого подшипника коробки дифференциала.

12. Для снятия крышки правого подшипника вворачиваем болт в отверстие крепления стопорной пластины и потянув за болт, снимаем крышку

13. Вынимаем регулировочные гайки

14. Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи

15. Снимаем с хвостовика ведущей шестерни маслоотражатель

16. Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами

17. Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

18. Нанося удары молотком по выколотке, выбиваем наружное кольцо переднего подшипника и вынимаем кольцо.

Также демонтируем наружное кольцо заднего подшипника.

19. При подтекании масла из под нижней крышки картера редуктора переднего моста, ключом на 13 отворачиваем восемь болтов ее крепления и снимаем крышку.

Соединение уплотнено герметиком

Проверка технического состояния деталей, как и деталей заднего моста

Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов.

Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин и сколов на кольцах.

Радиальный зазор не должен превышать 0,05 мм.

На посадочных местах картера редуктора не должно быть трещин и следов износа.

Изношенные и поврежденные детали заменяем новыми.

Новые наружные кольца подшипников ведущей шестерни запрессовываем отрезком трубы или инструментальной головкой подходящего диаметра.

При установке новой пары шестерен главной передачи необходимо убедиться, что их передаточное число (маркировка на шестернях – 2106) равно передаточному числу главной пары редуктора заднего моста.

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников так, чтобы расстояния между крышками увеличилось на 0,08-0,11 мм.

Очищаем привалочные поверхности крышек и картера редуктора от остатков герметика и масла.

Уплотнительную прокладку передней крышки картера редуктора заменяем новой.

Нижнюю крышку картера редуктора устанавливаем на герметик.

Ремонт переднего моста нива и усиление заднего моста нивы

Прежде чем произвести ремонт переднего моста, давайте разберемся из чего же он состоит.  Передний мост нива шевроле можно представить, как главная передача, которая устанавливается в одном картере.  Подшипники редуктора, шестерни главной передачи идентично у заднего и переднего моста нива. С низу и спереди передний картер будит закрыт крышками уплотнённый прокладками и совершенно литой.

Давайте разберем более подробно как производить ремонт переднего моста.

Как происходит замена масла

Каждые сорок пять тысяч километров по регламенту нужно производить в редукторе замену масла.  Для этого нам понадобится:

  •  ключ на семнадцать.
  • Емкость куда можно слить старое масло.
  • На семнадцать шестигранник.

Лучше всего на автомобиле масло менять после того как он немного поработает так сказать на горячую.

После того как автомобиль прогрели, отворачиваем сливную пробку и сливаем масло в специально приготовленную емкость, затем пробку заворачиваем обратно.

Отворачиваем пробку для залива масла и заливаем новое трансмиссионное масло эту манипуляцию можно сделать при помощи любого шприца. Масло заливаем до нижнего уровня кромки, специального заливного отверстия, после чего пробку заворачиваем обратно. На этом процесс по замене трансмиссионного масла считается законченным.

Как заменить сальник хвостовика на переднем мосте

Если обнаруживается течь масла, то следует заменить сальник. Для замены нам понадобится:

  • Ключ на четырнадцать и тринадцать.
  • Набор отверток.
  • Молоток.
  • Ключ динамометрический.

Перед тем как заменить сальник хвостовика, то есть произвести ремонт нивы своими руками, необходимо заглушить двигатель и выключить передачу, слить из картера переднего моста масло, затем отсоединить передний вал карданный, от ведущей шестерни флаца редуктора моста переднего. Выводим корпус внутреннего шарнира привода передних колес плавно из зацепления со всеми шестернями полуосей.  Следует определить момент, когда происходит сопротивления вращению фланца гайки и произвести замену сальника.  Назад все устанавливается в обратном порядке, после чего в редуктор заливается масло.

Как произвести замену сальника корпуса и подшипника

Для замены нам нужны будут:

  • Бородок
  • Молоток любой главное не деревянный
  • Герметик также любой лучше прозрачны
  • Съёмник для стопорных колец

Снимаем привод передних колес, затем снимаем стопорное кольцо подшипника, с помощью деревянного бруска и молотка все это сбиваем и снимем подшипник вала и корпус.

При помощи бородка и молотка снимаем сальник так называемого внутреннего ШРУСА у переднего колеса.

Смазываем кромку сальника специальным трансмиссионным маслом, а на поверхность с наружи наносим не большей слой герметика.

После проделанной работы аккуратно при помощи молотка запрессовываем сальник обратно в корпус, в обратном порядке устанавливаем снятые детали, если есть необходимость производим замену ШРУСА старого на новый.

Как снять и установить редуктор переднего моста

Как правило его снимают для ремонта и замены, на специальном оборудование и нужно обладать специальными навыками, поэтому ремонт самому в гаражных условиях может привести к не желаемому результату. Поэтому лучше доверить это специалистам.

Для снятия редуктора нам понадобится:

  •  Ключи строго на двадцать сем, тринадцать и семнадцать.
  •  Балонник ключ
  • Шестигранник желательно на двенадцать
  • Молоток
  •  Шприц чтобы залить трансмиссионное масло
  •  Зубило
  •  И любая емкость для масла

Снимаем колеса обязательно передние, сливаем масло из картера, отсоединяем от редуктора карданный вал.

Вынимаем у левой крышки болт крепления отвернув предварительно гайку, к поперечной передней подвеске.

К редуктору моста отворачиваем три гайки на каких крепятся крышки, и снимаем правый привод переднего колеса.

Разворачиваем поворотный кулак, так что бы привод потянулся за ним, отсоединяем редуктор от самого привода, после чего его можно снять. Обратно все устанавливается в обратном порядке, после сбора заливается масло.

Также довольно часто производят усиление заднего моста, нива шевроле требует это так базовая конструкция досталась ей от классических жигулей, а она эксплуатируется в более жестких условиях. Что приводит к деформированию данных узлов, тем самым ресурс подшипников резко снижается также изнашиваются довольно быстро детали заднего редуктора.

Как правило владельцы предпочитают прикладывать это на специалистов или вовсе отказываться так как:

  •  Если делать это самому будит затрачено много усилий
  •  Эта процедура довольно дорогостоящая
  • Мосты не часто гнутся
  •  Пропадает тяга

Если всё-таки вы решили произвести усиление заднего моста, нива шевроле скажет вам только спасибо.

И так что следует сделать:

На станину кладем, прижимая ремнем мост чтобы он не ерзал. Далее отрезаем заготовленный профиль, подгоняя его по чулку. Подгоняем профиль с обоих сторон к мосту, распуская углы по краям болгаркой, немного зарезая и загибая молотком приводя ее в трапециевидную форму, при этом смотрим чтобы болты ходили свободно. Затем зажимаем задний мост в кондуктор, после чего берем пятидесятый уголок, толщина которого четверка, и вырезаем из него четыре уха. Все это прихватываем сваркой, болгаркой придаем ей одинаковый вид. И высверливаем отверстия нужного нам диаметра. Усилители, которые привариваются берегут вертикальные отверстия в основании, а, чтобы укрепить горизонтальную плоскость вырезаем и привариваем металлический набалдашник. После всех действий мост подвешиваем и красим. Если непонятно можете посмотреть видео ниже. Конструкция, которая получается это мост, усиленный профилем специальным 60*60*2, который обваривается небольшими швами, с последующим его контролем чтобы плоскости были параллельны, чтобы мост не искривился вовремя сварки. Так как приваривается профиль сверху то это может привести к люфту подвески на четыре с половиной пять сантиметров.

Поэтому если вы задумали усилить мост, посоветуйтесь лучше с специалистом и примите решение, самому произвести весь процесс или доверится специалисту.

Редукторы для Нивы, Шевроле-Нивы

Цена:
от: до:

Выберите категорию:
Все ТЮНИНГ УАЗ ТЮНИНГ НИВЫ И ШЕВРОЛЕ НИВЫ» Блокировки» Внешний тюнинг» Диски» Дисковые тормоза» Кронштейны и фаркопы» Кузов» Поворотные кулаки» Подвеска, Лифт-комплекты» Полиуретановые проставки» Рулевое управление» Бамперы силовые, багажники» Трансмиссия»» Мосты»» Главные пары»» Привода, полуоси»» Раздаточная коробка»» Редукторы»» Редукторы с блокировкой в сборе»» Комплекты для вывода сапунов» Тюнинг салона» Электрооборудование ТЮНИНГ ГАЗ СОБОЛЬ 4Х4 АККУМУЛЯТОРЫ И АКСЕССУАРЫ БАГАЖНИКИ ЭКСПЕДИЦИОННЫЕ, ЛЕСТНИЦЫ, РЕЙЛИНГИ БАКИ ТОПЛИВНЫЕ БАМПЕРЫ СИЛОВЫЕ, ПОРОГИ И КОМПЛЕКТУЮЩИЕ СИЛОВОЕ ОБОРУДОВАНИЕ ARB БЛОКИРОВКИ БОДИЛИФТ (ЛИФТ КУЗОВА) БОКСЫ БАГАЖНЫЕ НА КРЫШУ ДИСКИ КОЛЕСНЫЕ И АКСЕССУАРЫ ДИСКОВЫЕ ТОРМОЗА ДОМКРАТЫ ЗАЩИТНЫЕ КЕЙСЫ ЗАЩИТА СИЛОВАЯ КАНИСТРЫ ЭКСПЕДИЦИОННЫЕ КОЛЕСНЫЕ МУФТЫ (ХАБЫ) КОМПРЕССОРЫ И ПНЕВМОСИСТЕМЫ КОНСОЛИ ПОТОЛОЧНЫЕ КУНГИ И АКСЕССУАРЫ ДЛЯ ПИКАПОВ ЛЕБЕДКИ И АКСЕССУАРЫ К НИМ ПОДВЕСКА, ЛИФТ-КОМПЛЕКТЫ ПРОСТАВКИ ДЛЯ УВЕЛИЧЕНИЯ КЛИРЕНСА РАСШИРИТЕЛИ КОЛЕСНЫХ АРОК РУЛЕВОЕ УПРАВЛЕНИЕ РУЛЕВЫЕ ДЕМПФЕРЫ И СТАБИЛИЗАТОРЫ СВЕТ ДОПОЛНИТЕЛЬНЫЙ СИНТЕТИЧЕСКИЙ ТРОС СНЕГОУБОРОЧНЫЕ ОТВАЛЫ СТРОПЫ, ТРОСЫ СЭНД-ТРАКИ ТОВАРЫ ДЛЯ АВТОТУРИЗМА УНИВЕРСАЛЬНЫЕ КРЕПЛЕНИЯ ФАРКОПЫ и КОМПЛЕКТУЮЩИЕ ЦЕПИ ПРОТИВОСКОЛЬЖЕНИЯ ШИНЫ ДЛЯ ВНЕДОРОЖНИКОВ ШНОРКЕЛИ ШТУРМАНСКОЕ ОБОРУДОВАНИЕ ЭЛЕКТРООБОРУДОВАНИЕ ПОДАРОЧНЫЕ СЕРТИФИКАТЫ

Производитель:
Все4REVO4WD SYSTEMS4x4sportAfcarfiberAfcarfiber (Турция)ALPHA (Тайланд)Amada XtremeARBArgus AnalyzersAVMBerkutBFGoodrichBiltemaBontyreBRCBUSHWACKER (США)CARRYBOYCHAMPIONChinaCM WinchCOME UPComforserCOOPERCORTLANDCSS (Турция)CSTDAKDarrDekaDelphiDelta(Германия)DuracellDynamica RopesEatonEGR (Австралия)End of The Road, Inc. EXIDEExpertDetalEXTANGFalconFARM JACKFatonFederalFlex LineGarminGOODYEARGT RadialHELLAHF DifferentialHi-liftIkon (Канада)INTERCOIRONMANJoker4x4K&KKAYMARKDT, РоссияKeko (Бразилия)KEMEIKing CobraKramcoKumhoKumho (Южная Корея)LAPTERLF WorksLightforceLinextras (Португалия)LOKKALongtengLS WheelsLUKMag LiteMarshalMaster-WinchMATECMaxlinerMAXTRAXMAXXISMechanix WearMetecMICKEY THOMPSONNankangNokian TyresOff-Road-WeelsOJ, РоссияOld Man EmuOPTIMAOptima BatteryORCIARIOTSOUTBACKPDWPirelliPitbul TiresPOWERFULProCompPROFORM (НОВАЯ ЗЕЛАНДИЯ)ProlightPT Group, ТольяттиQuattroRacing WheelsRALEX-TUNINGRanchoredBTRReplicaRivalROAD RANGER (Германия)Roll-N-Lock (США)RotopaxRuggedliner(США)RUNVARUSSACHSSAESAFARISAMMITR (Тайланд)SilverstoneSIMEXSJS (Тайланд)Sky-ComSM PowerSmittybiltStarcoSTARLEDSteelStaffSUPERSTONESuperwinchT-MAXTCC-tuningTecMateTELAWEITerratripTingerTopUp (Тайланд)TOPXENTorbikTough DogToyo (Япония)TplusTRIFFID TRUCKSTroffixTruXedoUFLEXUnielVAL-RACING, РоссияVFM-BosalVIAIRvnedorozhnik73. ruVoyagerWARNWelis LamontWincarX-Treme OutbackYokohamaYuBei Koyo Steering Systems Co.ZF, ГерманияАВС-ДизайнАВС-ДизайнАвтогур 73АвтоспасАвтоцепьАДСБАКОРБарнаул,РоссияБЗАКБлоккаБорисовВАКСОЙЛг. Курган, РоссияДАК, РоссияИЖ-ТЕХНО, РоссияИнсав, ТольяттиК&ККЗАТЭКиККРАМЗЛидерПлюсНИРФИ, РоссияНОМАКОННПК САМоВАРПолиуретан, РоссияПрофит+РИФРоссияРусская АртельСИБКОНТАКТСимбАТ, РоссияСОЮЗ-96СПРУТ, РоссияСтерлитамакСТОКРАТТайваньТайландТехно СфераТехноХимУльяновскШток Авто

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Снятие переднего моста на ваз 2121. Ремонт переднего моста нива и усиление заднего моста нивы

Ремонт Ходовой


Покажем подробную видео и фото инструкцию как заменить редуктор переднего моста и привода в автомобиле НИВА 2131 (удлинённая пятидверка). На этой машине развалился редуктор переднего моста, точнее сказать он не сам развалился, а его развалили в ходе внедорожных покатушек. Чтобы добраться своим ходом открутили кардан от раздатки, вытащили остатки и уже на блокировки на заднем мосту смогли выехать. Был приобретён новый редуктор 213, 6 пара, так как сзади стоит тоже шестой редуктор и взяли привода от 213 НИВы. Редуктор взяли "голый", на нём отсутствует передний поддон, будем снимать его со старого, почистим и установим на герметик. Работу лучше всего выполнять на подъёмнике или смотровой яме. Начинаем с того, что очищаем от грязи на рычагах амортизаторы. При помощи головки на 13 откручиваем эти крепления:


Снимаем привода, отстёгиваем шаровые и убираем в стороны. Ослабляем обе гайки на приводах:


Для этого разводным ключом зажимаем вал привода и головкой на 27 спокойно откручиваем как с одной, так и с другой стороны. Отстёгиваем нижнею шаровую, открутив три её болтика и целиком вместе с поворотным кулаком отодвинем. Выдернули привод из ступицы:


Для этого монтажкой сверху поднял за рычаг и вставил в распорку чашки большую головку. Откручиваем три гайки на 13 сальника привода к мосту и болт (на 19), который держит кронштейн:


Откручиваем обе траверсы (слева и справа). Спереди головка на 19, сзази головка на 24. Продолжение смотрите в роликах, нагляднее все действия будут понятнее.

Видео замена редуктора переднего моста и приводов на НИВА 2131:

Резервное видео как заменить редуктор переднего моста и привода в НИВА 2131:

У меня давно оторвался и противно дребезжал грязеотражатель сальника ведущего вала переднего моста. Долго терпел, но при замене КПП, которую решил повторно не ремонтировать , а также и сцепления в сборе, попросил поменять и его. К несчастью оказалось, что грязеотражатель сделан в едином блоке с фланцем - позиции 18-19 на рисунке . Через 6 т.км редуктор заклинило. Повезло, что до дома всё же удалось доехать. Оказалось, что сальник сдох, масло вытекло, разрушились подшипники ведущего вала. Несмотря на наличие в редукторе полутора литров масла, никаких пятен под машиной не было, за этим я смотрю всегда внимательно. Вероятно это произошло на ходу и масло выдавило вращающимися деталями сразу всё. Никаких выделяющихся посторонних шумов при этом я не наблюдал, однако общий шум трансмиссии усилился, при этом чувствовалось постепенное нарастание его спереди. За день до смерти редуктора произошёл инцедент, который мною был не понят. Страшные скрежещущие звуки в сочетании с подклиниванием трансмиссии. Я принял это за проблемы со сцеплением, с которым имеются некоторые трудности. Возможности залезть под машину не было, езжу, как правило, в костюме, уезжаю рано, возвращаюсь поздно. Попытки обнаружить что-либо, заглядывая со сторон, результата не принесли.

Посовещавшись с гуру, я пришёл к выводам, что: 1) разборка и ремонт редуктора может занять продолжительное время, поэтому решил купить редуктор в сборе; 2) отключить на время передний мост будет себе дороже, поэтому не стал пытаться добиваться траспортабельности машины, а за редуктором поехал с другом.

Manual даёт довольно пространное описание процедуры снятия редуктора:
Вывешивают переднюю часть. Снимают штангу стабилизатора поперечной устойчивости, растяжки поперечины подвески и защитную пластину картера двигателя. Отсоединяют амортизаторы от передних рычагов и передний карданный вал от редуктора. Сжав пружину подвески, отсоединяют от нижнего рычага шаровой шарнир и снимают пружину, плавно разгрузив её. Отсоединяют тяги рулевого привода от поворотных рычагов, снимают колпак и отвёртывают гайку подшипников ступицы колеса. Затем выполняют те же операции на другом конце подвески. Ослабляют стяжной хомут соединения приёмной трубы с трубой глушителей, отсоединяют подвеску труб и глушителей в задней части автомобиля и на коробке передач. Отвёртывают гайки крепления приёмной трубы глушителей к выпускному трубопроводу и снимают трубу вниз. Отвёртывают гайки крепления подушек передней подвески двигателя к кронштейнам поперечины передней подвески. Поддерживая передний мост, отвёртывают болт крепления правого кронштейна к двигателю и две гайки крепления переднего моста с левой стороны. Приподняв двигатель на 25-30 мм, снимают передний мост в сборе с валами привода передних колёс. Устанавливают и закрепляют передний мост на стенде для ремонта...

Из этого обширного набора достаточно произвести лишь малую часть операций.

Итак, я сделал следующее:

Снимаем передний карданный вал. Вывешиваем и снимаем правое колесо, снимаем колпак и откручиваем гайку подшипников ступицы. Подставляем под мост опору. Отсоединяем тягу рулевого привода от поворотного рычага. Полностью снимаем амортизатор. Сжимаем пружину, предварительно слегка поддомкратив её (для облегчения сжатия). Отсоединяем от нижнего рычага шаровой шарнир (т.е. откручиваем три болта крепления шаровой к рычагу). Отркучиваем гайку крепления правого кронштейна переднего моста к двигателю. Откручиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира (они же крепят правый кронштейн крепления к мосту). Поднимая поворотный рычаг вверх, вынимаем из него хвостовик (вал) ШРУСа. Аккуратно извлекаем весь правый блок ШРУСа. Очищаем его от старой смазки, во избежание запыления надеваем полиэтиленовые пакеты. Откручиваем три гайки крепления крышки подшипника корпуса левого внутреннего шарнира. Откручиваем заднюю гайку крепления моста с левой стороны и кронштейн крепления (три болта).
Переднюю гайку выкручиваем вместе со шпилькой, накрутив контргайку. Теперь редуктро можно аккуратно снять с левого хвостовика ШРУСа. Не сказать, чтоб это было удобно, но особых трудностей не создаёт. Однако же в активе уйма сэкономленных операций!
Сбор производится в обратном порядке. Нужно отметить следующие моменты:
  • перед установкой валы ШРУСов необходимо очистить. Я накрывал их и фланцы редуктора полиэтиленовыми пакетами, т.к. при установке малейшее неверное движение приводит к осыпанию грязи с автомобиля;
  • необходимо оставить вывешенным одно колесо до установки карданного вала, т.к. соответствующие оверстия карданного вала и фланца редуктора могут совместится лишь случайно;
  • пружину не нужно извлекать, а лучше оставить на месте в стянутом состоянии;

  • по одной гайке к крышкам подшипников корпусов внутренних шарниров расположены очень неудобно и закручиваются долго и нудно рожковым ключом, а два других удобно закручивать длинной насадкой к ключу-головке.

Вся процедура заняла у меня около 8ми часов чистого времени. Работал во дворе дома без ямы. Наверное, для набитой руки это долго, но меня результат вполне удовлетворил.

Прежде чем произвести ремонт переднего моста, давайте разберемся из чего же он состоит. Передний мост нива шевроле можно представить, как главная передача, которая устанавливается в одном картере. Подшипники редуктора, шестерни главной передачи идентично у заднего и переднего моста нива. С низу и спереди передний картер будит закрыт крышками уплотнённый прокладками и совершенно литой.

Давайте разберем более подробно как производить ремонт переднего моста.

Как происходит замена масла

Каждые сорок пять тысяч километров по регламенту нужно производить в редукторе замену масла. Для этого нам понадобится:

  • ключ на семнадцать.
  • Емкость куда можно слить старое масло.
  • На семнадцать шестигранник.

Лучше всего на автомобиле масло менять после того как он немного поработает так сказать на горячую.


После того как автомобиль прогрели, отворачиваем сливную пробку и сливаем масло в специально приготовленную емкость, затем пробку заворачиваем обратно.


Отворачиваем пробку для залива масла и заливаем новое трансмиссионное масло эту манипуляцию можно сделать при помощи любого шприца. Масло заливаем до нижнего уровня кромки, специального заливного отверстия, после чего пробку заворачиваем обратно. На этом процесс по замене трансмиссионного масла считается законченным.

Если обнаруживается течь масла, то следует заменить сальник. Для замены нам понадобится:

  • Ключ на четырнадцать и тринадцать.
  • Набор отверток.
  • Молоток.
  • Ключ динамометрический.

Перед тем как заменить сальник хвостовика, то есть произвести ремонт нивы своими руками, необходимо заглушить двигатель и выключить передачу, слить из картера переднего моста масло, затем отсоединить передний вал карданный, от ведущей шестерни флаца редуктора моста переднего. Выводим корпус внутреннего шарнира привода передних колес плавно из зацепления со всеми шестернями полуосей. Следует определить момент, когда происходит сопротивления вращению фланца гайки и произвести замену сальника. Назад все устанавливается в обратном порядке, после чего в редуктор заливается масло.

Как произвести замену сальника корпуса и подшипника

Для замены нам нужны будут:

  • Бородок
  • Молоток любой главное не деревянный
  • Герметик также любой лучше прозрачны
  • Съёмник для стопорных колец

Снимаем привод передних колес, затем снимаем стопорное кольцо подшипника, с помощью деревянного бруска и молотка все это сбиваем и снимем подшипник вала и корпус.


При помощи бородка и молотка снимаем сальник так называемого внутреннего ШРУСА у переднего колеса.



Смазываем кромку сальника специальным трансмиссионным маслом, а на поверхность с наружи наносим не большей слой герметика.

После проделанной работы аккуратно при помощи молотка запрессовываем сальник обратно в корпус, в обратном порядке устанавливаем снятые детали, если есть необходимость производим замену ШРУСА старого на новый.

Как снять и установить редуктор переднего моста

Как правило его снимают для ремонта и замены, на специальном оборудование и нужно обладать специальными навыками, поэтому ремонт самому в гаражных условиях может привести к не желаемому результату. Поэтому лучше доверить это специалистам.

Для снятия редуктора нам понадобится:

  • Ключи строго на двадцать сем, тринадцать и семнадцать.
  • Балонник ключ
  • Шестигранник желательно на двенадцать
  • Молоток
  • Шприц чтобы залить трансмиссионное масло
  • Зубило
  • И любая емкость для масла

Снимаем колеса обязательно передние, сливаем масло из картера, отсоединяем от редуктора карданный вал.

Вынимаем у левой крышки болт крепления отвернув предварительно гайку, к поперечной передней подвеске.

К редуктору моста отворачиваем три гайки на каких крепятся крышки, и снимаем правый привод переднего колеса.

Разворачиваем поворотный кулак, так что бы привод потянулся за ним, отсоединяем редуктор от самого привода, после чего его можно снять. Обратно все устанавливается в обратном порядке, после сбора заливается масло.


Также довольно часто производят усиление заднего моста, нива шевроле требует это так базовая конструкция досталась ей от классических жигулей, а она эксплуатируется в более жестких условиях. Что приводит к деформированию данных узлов, тем самым ресурс подшипников резко снижается также изнашиваются довольно быстро детали заднего редуктора.

Как правило владельцы предпочитают прикладывать это на специалистов или вовсе отказываться так как:

  • Если делать это самому будит затрачено много усилий
  • Эта процедура довольно дорогостоящая
  • Мосты не часто гнутся
  • Пропадает тяга

Если всё-таки вы решили произвести усиление заднего моста, нива шевроле скажет вам только спасибо.

И так что следует сделать:

На станину кладем, прижимая ремнем мост чтобы он не ерзал. Далее отрезаем заготовленный профиль, подгоняя его по чулку. Подгоняем профиль с обоих сторон к мосту, распуская углы по краям болгаркой, немного зарезая и загибая молотком приводя ее в трапециевидную форму, при этом смотрим чтобы болты ходили свободно. Затем зажимаем задний мост в кондуктор, после чего берем пятидесятый уголок, толщина которого четверка, и вырезаем из него четыре уха. Все это прихватываем сваркой, болгаркой придаем ей одинаковый вид. И высверливаем отверстия нужного нам диаметра. Усилители, которые привариваются берегут вертикальные отверстия в основании, а, чтобы укрепить горизонтальную плоскость вырезаем и привариваем металлический набалдашник. После всех действий мост подвешиваем и красим. Если непонятно можете посмотреть видео ниже. Конструкция, которая получается это мост, усиленный профилем специальным 60*60*2, который обваривается небольшими швами, с последующим его контролем чтобы плоскости были параллельны, чтобы мост не искривился вовремя сварки. Так как приваривается профиль сверху то это может привести к люфту подвески на четыре с половиной пять сантиметров.

Поэтому если вы задумали усилить мост, посоветуйтесь лучше с специалистом и примите решение, самому произвести весь процесс или доверится специалисту.

Снятие переднего редуктора ВАЗ 21213. Ремонт передней оси Нивы и усиление задней оси Нивы

.

Устройство переднего моста Шеви Нива: 1 - грязеотражатель; 2 - нижняя крышка картера коробки передач; 3 - подшипники ведущей шестерни; 4 - корпус дифференциала; 5 - сливная пробка; 6 - пробка заливного и контрольного отверстия; 7 - подшипник внутреннего шарнира корпуса; 8 - сальник; 9 - корпус внутреннего шарнира колесного привода; 10 - шайба пружинная; 11 - стопорное кольцо; 12 - крышка подшипника; 13 - регулировочная гайка; 14 - подшипник коробки дифференциала; 15 - крышка подшипника; 16 - болт крепления крышки; 17 - шайба опорная; 18 - спутник; 19 - полуосная передача; 20 - картер коробки передач; 21 - сапун; 22 - опорная крышка внутреннего шарнира; 23 - ось сателлитов; 24 - установочное кольцо; 25 - ведущая шестерня; 26 - подшипник распорной втулки; 27 - сальник ведущей шестерни; 28 - фланец.

Передний мост Нива Шевроле представляет собой бортовую передачу и дифференциал, установленные в одном картере. Дифференциал, шестерни главной передачи и подшипники коробки передач переднего и заднего мостов одинаковые. Коробка передач переднего моста литая, передняя и нижняя прикрыты крышками. Крышки картера уплотнены прокладками.

Замена масла в передней оси Нива Шевроле

Производитель рекомендует менять масло в редукторе переднего моста каждые 45 тысяч пробега; для его замены понадобится ключ на 17, шестигранник на 17, шприц и емкость для старого масла.Лучше всего менять масло в КПП Шевроле Нива после поездки на горячую

.

Выкрутите сливную пробку переднего картера КПП и слейте масло в емкость, затем закрутите пробку обратно

Отверните заливную пробку и с помощью шприца залейте новое трансмиссионное масло до уровня нижнего края заливного отверстия и вверните наливную пробку. На этом замена трансмиссионного масла на Шеви завершена.

Замена гильзы сальника Нива Шевроле переднего моста

Сальник необходимо заменить на новый при обнаружении течи масла; для его замены вам понадобятся гаечный ключ на 13, 24, отвертка, динамометрический ключ и молоток. Перед заменой сальника хвостовика переднего редуктора на Ниве выключите шестерню и заглушите двигатель, слейте масло из картера переднего моста и отсоедините карданный вал переднего Шеви от фланца ведущей шестерни редуктора переднего моста. Отсоедините корпуса внутренних шарниров приводов передних колес от шестерен полуосей редуктора переднего моста. Определите момент сопротивления вращению гайки фланца шестерни и замените сальник. Установите снятые узлы и детали в порядке, обратном снятию, и залейте редуктор маслом.

Замена подшипника и корпуса сальника внутреннего шарнира привода переднего моста Шеви Нива

Перед началом работы приготовьте молоток, зазубрину, съемник стопорных колец и герметик. Для замены подшипника и сальника внутреннего картера шарнира необходимо будет снять привод переднего колеса, а затем

.

Снимите стопорное кольцо подшипника, используя молоток и деревянную распорку, выбейте и снимите корпус и подшипник с вала

С помощью молотка и зазубрины снимите сальник внутреннего ШРУСа переднего колеса

.

Смажьте кромку сальника трансмиссионным маслом и нанесите тонкий слой герметика на внешнюю поверхность

Затем молотком осторожно вдавите сальник в кузов, установите снятые детали в порядке, обратном снятию, при необходимости замените старый подшипник ШРУС Шевроле Нива на новый.

Снятие и установка КПП передней оси Шеви Нива

Коробка передач переднего моста Шевроле Нива снимается для замены или ремонта. Однако разборка, регулировка и сборка коробки передач требует использования специального оборудования и навыков исполнителя . Ремонт коробки передач Шевроле в гараже практически никогда не приводит к желаемому результату. Поэтому при необходимости ремонта коробки передач воспользуйтесь услугами специализированной мастерской.Для снятия коробки передач подготовьте ключ на 13, 17, 27, шестигранник на 12, баллон, долото, молоток, шприц для заливки трансмиссионного масла и емкость для масла.

Снимите передние колеса и слейте масло из редуктора переднего моста. Отсоедините передний карданный вал от редуктора переднего моста

.

Отверните гайку и снимите болт крепления крышки левого подшипника коробки передач Нива Шевроле переднего моста к поперечине передней подвески.Снимите правый привод переднего колеса и отверните три гайки крепления крышки подшипника внутреннего шарнира левого привода к редуктору переднего моста

.

Разложите поворотный кулак, чтобы потянуть за него привод, отсоедините коробку передач от привода и снимите ее. Установка коробки передач переднего моста Нива Шевроле и снятые детали производятся в порядке, обратном снятию, после чего заправляем коробку передач маслом.

Коробка передач переднего моста автомобиля «Нива ВАЗ-21213» снимается для ремонтных работ, когда необходимо устранить дефекты, которые мы рассмотрели в статье - «Особенности переднего моста ВАЗ-21213».

Работы должны проводиться на подъемнике или смотровой яме.

Готовим машину к работе.

Отсоедините нижнюю левую шаровую опору от рычага для этого:

Выставляем и снимаем левое переднее колесо;

Откручиваем регулировочную гайку подшипников передней ступицы;

1. С помощью гаечного ключа на 22 отверните гайку крепления шарового шарнира к поворотному кулаку.

2. Устанавливаем упор под нижний рычаг и ключом на 13 откручиваем 3 гайки болтов крепления шаровой опоры к нижнему рычагу, удерживая болты вторым ключом.

3. Отверните болты

4 ... Снимаем поворотный кулак с шаровым шарниром с нижнего рычага

Снимите левую растяжку передней подвески для этого:

1. Ключом на 22 откручиваем внешнюю гайку заднего крепления к кронштейну кузова

2. Снимите шайбу

3. Ключом на 19 откручиваем болт крепления переднего крепления к поперечине

.

4... Снимаем передний конец растяжки с кронштейна поперечины и снимаем натяжку

После этого приступаем непосредственно к снятию редуктора для этого:

1. Ключом на 13 отверните три гайки крепления крышки подшипника внутреннего шарнирного корпуса левого привода к редуктору переднего моста

2 ... Поддеваем монтажной лопаткой крышку подшипника и, отводя поворотный кулак с приводом влево, вынимаем шлицевую часть корпуса внутреннего шарнира привода из отверстия корпуса КПП

Ремонт Эксплуатация


Покажем подробную видео и фото инструкцию, как заменить передний мост и ведущую коробку передач в автомобиле НИВА 2131 (удлиненная пятидверка).На этой машине разрушился редуктор переднего моста, а точнее он не разрушился сам, а был разрушен во время езды по бездорожью. Чтобы добраться своими силами, открутили кардан от трамблера, вытащили остатки и уже смогли выехать на замки на заднем мосту. Приобретена новая коробка передач 213, 6 пар, так как сзади еще шестая коробка передач и взяли привод от 213 НИВов. Коробку передач взяли «голой», переднего поддона на ней нет, снимем со старого, почистим и установим на герметик.Работу лучше проводить на подъемнике или смотровой яме. Начинаем с очистки амортизаторов от грязи на рычагах. Головкой на 13 откручиваем эти крепления:


Снимаем привод, отстегиваем шар и складываем в стороны. Ослабляем обе гайки на приводах:


Для этого зажимаем приводной вал разводным ключом и незаметно откручиваем головкой на 27 как с одной, так и с другой стороны. Нижний шар откручиваем, откручивая три болта, и вместе с поворотным кулаком отводим в сторону.Вытащили привод из ступицы:


Для этого при помощи сборки сверху подняли большую головку за рычаг и вставили большую головку в проставку чашки. Откручиваем три гайки 13 сальника привода к мосту и болт (19), удерживающий кронштейн:


Откручиваем обе траверсы (левую и правую). Голова спереди 19, голова 24. Продолжение смотрите в роликах, все действия будут понятнее.

Видео замены редуктора и приводов переднего моста на НИВА 2131:

Резервное видео как заменить передний мост и редуктор привода в НИВА 2131:

У меня давным-давно оторвался и грохотал грязевой дефлектор сальника приводного вала переднего моста.Терпел долго, но при замене КПП, которую решил не ремонтировать заново, как и узел сцепления, попросили поменять. К сожалению, оказалось, что грязевой дефлектор выполнен в едином блоке с фланцем - позиции 18-19 на рисунке ... Через 6 т.км заклинило КПП. Хорошо, что нам удалось добраться до дома. Выяснилось, что сальник сдох, масло вытекло, подшипники приводного вала разрушены. Несмотря на наличие полутора литров масла в коробке передач, пятен под машиной не было, всегда внимательно за этим слежу.Вероятно, это произошло на лету и масло выдавило все сразу с вращающимися деталями. При этом каких-либо посторонних шумов, которые выделяются, я не наблюдал, однако общий шум трансмиссии увеличился, при этом ощущалось постепенное его усиление спереди. За день до смерти коробки передач произошел инцидент, которого я не понял. Ужасные шумы скрежета в сочетании с заклиниванием трансмиссии. Я принял это за проблему со сцеплением, которая вызывает определенные затруднения. Не было возможности залезть под машину, обычно езжу в костюме, уезжаю рано, возвращаюсь поздно.Попытки найти что-то, глядя со стороны, результатов не принесли.

Посоветовавшись с гуру пришел к выводу, что: 1) разборка и ремонт КПП могут занимать много времени, поэтому я решил купить коробку передач в сборе; 2) будет дороже выключить передний мост на время, поэтому транспортабельности машины добиться не стал, а поехал с товарищем за коробкой передач.

Инструкция дает довольно пространное описание процедуры снятия коробки передач:
Вывешиваем переднюю часть.Снимите стабилизатор поперечной устойчивости, распорки поперечин подвески и защитную пластину картера двигателя. Отсоедините амортизаторы от передних рычагов и переднего карданного вала от коробки передач. Сжимая пружину подвески, отсоедините шаровую опору от нижнего рычага и снимите пружину, плавно разгрузив ее. Отсоедините рулевые тяги от шарнирных рычагов, снимите колпачок и отверните гайку ступичного подшипника. Затем те же операции производятся на другом конце подвески. Ослабьте зажимной хомут соединения впускного патрубка с патрубком глушителей, отсоедините подвеску патрубков и глушителей в задней части автомобиля и на коробке передач.Откручиваем гайки крепления выхлопной трубы к выхлопной трубе и снимаем трубу вниз. Отверните гайки крепления передних подушек опоры двигателя к кронштейнам передней поперечины подвески. Поддерживая переднюю ось, откручиваем болт крепления правого кронштейна к двигателю и две гайки крепления переднего моста с левой стороны. Подняв двигатель на 25-30 мм, снимаем передний мост в сборе с валами привода передних колес. Установить и закрепить передний мост на ремонтном стенде ...

Из этого обширного набора достаточно лишь небольшой части операций.

Итак, сделал следующее:

LADA NIVA 4x4 2121 ВАЗ-2101 ВИНТ ЗАДНИЙ 22 ШЛИФЫ FIAT 124 Блокировка дифференциала ATB LSD VAL

30-дневная политика возврата «без вопросов».Срок поставки: 7-14 рабочих дней в целом; Также можно выбрать ускоренную доставку. ОЧАРОВАТЕЛЬНЫЙ ПОДАРОК】: этот интересный чайный сервиз - хороший выбор для ваших друзей. Крылья из небьющегося полината. Для набора простыней, который мягче и красивее, чем трикотажный хлопок, дата первого упоминания: 31 марта. Защита ваших вложений важна, а выбор правильных деталей может оказаться сложной задачей. Фактический размер: 11 1/2 x 24 1/2 x 3/4 (11. Идеальный образец для вашего дома. LADA NIVA 4x4 2121 ВАЗ-2101 ВИНТ ЗАДНИЙ 22 ШЛИФОВ FIAT 124 Блокировка дифференциала ATB LSD VAL . Упакован в полноцветную оконную коробку. молнии и пуговицы дадут вам ощущение комфорта и легкости. Прокрутите вниз, чтобы найти ответы на часто задаваемые вопросы. Этот предмет будет прекрасным дополнением к любому кухонному декору и будет, Этот джинсовый фартук идеально подходит для ресторана, МГНОВЕННАЯ СКАЧАТЬ через Etsy: вы получите ссылку в течение нескольких минут, ваш мешочек на молнии будет изготовлен для вас и гарантированно будет Потрясающе, в целом я попытался создать обертку для платков / букетов с винтажной привлекательностью, достойную памятного подарка для невесты. Сертификат подлинности предоставляется бесплатно, этот современный туалетный столик середины века сделан из тикового дерева. LADA NIVA 4x4 2121 ВАЗ-2101 ЗАДНИЙ ВИНТ 22 ШЛИФТА FIAT 124 Блокировка дифференциала ATB LSD VAL , Это не означает, что вольфрам вообще нельзя поцарапать, • Не относится к ремонту / закрытию, 【Материал】 Высококачественная нержавеющая сталь сталь, пропитанная антикоррозийными добавками, улучшает общую прочность. На толстовке Campus Crewneck есть красочный логотип вашего любимого колледжа, напечатанный на трафарете. ✅ НОРЖИВАЮЩАЯСЯ КОНСТРУКЦИЯ Благодаря нашему держателю для туалетной и папиросной бумаги Champion - Moyer Diebel 112612 термистор в сборе, жесткий контроль качества обеспечивает стабильную функциональность и производительность продукта.ламинированная рама из нержавеющей стали. Быстроразъемное крепление: Каска имеет быстросъемную застежку Click-n-Secure, которую можно использовать одной рукой. Также они оснащены шириной 5 дюймов. LADA NIVA 4x4 2121 ВАЗ-2101 ЗАДНИЙ ВИНТ 22-СПЛИНОВЫЙ FIAT 124 Diff Lock ATB LSD VAL .


249 Обслуживание трансмиссии - модернизация трансмиссии, ремонт, запчасти, обслуживание и специалист по Jeep

Позвоните нам: 281-999-6592

249 Drivetrain Services обеспечивает техническое обслуживание, ремонт, модернизацию и полную индивидуальную перестройку механических трансмиссий, мостов и раздаточных коробок, включая все отечественные и большинство иностранных автомобилей, спортивные автомобили, легкие и коммерческие грузовики, полноприводные автомобили, внедорожники, улица / стриптиз, хот-роды.

Возможна буксировка

От повседневных водителей, внедорожников, спортивных автомобилей или уникальных хот-родов - 249 Drivetrain Service может удовлетворить все ваши потребности в трансмиссии, включая стандартные услуги трансмиссии, такие как замена жидкости и осмотр, до более тщательного обслуживания, такого как замена подшипников и шестерен , чтобы завершить капитальный ремонт трансмиссии, включая индивидуальные решения Taylor, соответствующие вашим потребностям.

Если ваш автомобиль испытывает шум или вибрацию, будь то трансмиссия, раздаточная коробка, маховик, гибкая пластина, ведущий вал, мост CV, U-образные шарниры, передний или задний дифференциалы, мы отремонтируем или отремонтируем любую из ваших потребностей трансмиссии. .

Мы также являемся специализированным магазином Jeep с полным спектром услуг и магазином с большим опытом обслуживания, ремонта и модернизации всех ранних и поздних моделей Jeep. Включая ось, кольцо и шестерню, подъемные комплекты, тормоза и многое другое. Посетите страницу или страницу Jeep, чтобы узнать больше.

Готовы к замене осей Jeep 8.8 ?? У нас на складе 8.8 корпусов мостов Ford

Теперь у нас на складе 8.8 корпусов мостов Ford, готовых к изготовлению на заказ для ваших 88-95 Wrangler и 96-06 TJ.По поводу других приложений звоните нам. Все корпуса будут изготовлены по индивидуальному заказу в соответствии с вашими требованиями. Это очень популярная замена более слабых задних мостов D35 и D44, и большинство из них оснащено дисковыми тормозами. Позвоните нам или приходите к нам, чтобы начать замену осей Jeep 8.8.

Профилактическое обслуживание и ремонт

249 Drivetrain Services специализируется на профилактическом обслуживании и ремонте.

- Мы обслуживаем механические коробки передач путем замены жидкости.

- На автомобилях с двумя и четырьмя ведущими колесами мы обслуживаем дифференциалы, снимая крышку и сливая старую жидкость, очищая и устанавливая крышку на место и добавляя новую жидкость.

- Полный привод Раздаточные коробки сливаются, а старая жидкость заменяется новой.

- Замените изношенные или поврежденные подшипники, шестерни, вилки, кольца и шестерни, дифференциалы и другие компоненты трансмиссии.

Чтобы узнать больше о наших услугах, перейдите на страницу наших услуг

Модернизация и индивидуальная трансмиссия

Stock просто не доставит вас туда.Вы и ваша машина собираетесь увлечься чем-то экстремальным или радикальным, и мы здесь, чтобы помочь вам. Мы можем модернизировать или создать индивидуальные решения для вашего шоу-кара, хот-рода, уличного рока, внедорожника или любого другого вашего приложения. Мы знаем, что нужно, чтобы использовать мощность двигателя на финише или, возможно, выйти на край трассы.

Независимо от того, где вы его ведете - вам нужны самые надежные решения, которые доставят вас туда и обратно. В 249 Drivetrain Service мы устанавливаем обновления стандартных компонентов.Например, раздаточные коробки для экстремальных условий эксплуатации, более прочные полуоси, улучшенные подшипники, нижние шестерни, усиленные картеры мостов, преобразование барабанных тормозов в дисковые, тяжелые гоночные и внедорожные комплекты колец и шестерен и многое другое.

Узнайте больше на нашей странице обновлений или посетите страницу специальных решений.

Шиномонтажный сервис

Shetron | Мост, ШРУС, Ремонт карданного вала в Шиппенсбурге, PA

Выберите услугу из следующего списка: - выберите услугу - Проверка оси CV Замена оси CV Замена пыльника CV Замена шарнира ведущего вала Балансировка карданного вала Замена карданного шарнира Замена вилки

Описание ремонта моста, ШРУС и карданного вала

Детали моста, ШРУС и карданного вала вашего автомобиля являются неотъемлемой частью производительности и управляемости вашего автомобиля.Карданный вал представляет собой цилиндрический элемент из стали или алюминия, который соединяет трансмиссию с задним дифференциалом. Карданный вал соединяется с трансмиссией через ШРУСы, которые отвечают за передачу крутящего момента от трансмиссии на ведущие колеса с постоянной скоростью. В переднеприводных автомобилях на передних мостах используются ШРУСы. ШРУСы позволяют оси изгибаться и изменяться, компенсируя вибрацию колес. Ось выдерживает вес транспортного средства, но при этом достаточно прочна, чтобы выдерживать силы от торможения и ускорения.Со временем и при нормальном использовании компоненты оси, ШРУС и карданного вала вашего автомобиля могут потребовать обслуживания или замены.

Преимущества ремонта мостов, ШРУСов и карданного вала

Есть признаки, на которые следует обратить внимание при определении того, когда следует запланировать осмотр переднего моста, заднего моста, ШРУСов и компонентов карданного вала вашего автомобиля. Стук или щелчки - признаки того, что ШРУС нуждается в замене. Вибрации во время ускорения могут указывать на повреждение карданного вала, хотя они также могут указывать на проблему с осью в зависимости от компоновки вашего автомобиля.Проблемы с поворотом и рулевым управлением также могут возникать из-за неисправности карданного вала. ШРУСы могут выйти из строя, если смазка вытечет из поврежденного пыльника. Существуют различные факторы, определяющие, насколько быстро ось вашего автомобиля, ШРУС и карданный вал будут со временем изнашиваться. Если вы хотите узнать больше о интервалах между ремонтами приводных мостов передних колес, главных приводных валов, ШРУСов, карданных шарниров, вилок и других компонентов узла моста, свяжитесь с нами сегодня. Ремонт

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Снимаем передний карданный вал. Вешаем и снимаем правое колесо, снимаем колпачок и откручиваем гайку подшипника ступицы. Подставляем опору под мост. Отсоедините рулевую тягу от поворотного рычага. Полностью снимите амортизатор. Сожмите пружину, слегка приподняв ее (для облегчения сжатия). Отсоедините шаровой шарнир от нижнего рычага (т.е. открутите три болта, которыми шар крепится к рычагу).Откручиваем гайку крепления правого кронштейна переднего моста к двигателю. Откручиваем три гайки крепления крышки подшипника внутреннего корпуса шарнира (они же крепят правый монтажный кронштейн к мосту). Поднимая вверх поворотный рычаг, вынимаем из него хвостовик (вал) ШРУСа. Осторожно снимаем весь правый блок ШРУСа. Очищаем от старой смазки, надеваем полиэтиленовые пакеты, чтобы не пылить. Откручиваем три гайки крепления крышки подшипника корпуса левого внутреннего шарнира.Откручиваем гайку крепления заднего моста с левой стороны и кронштейн крепления (три болта).
Отвинтите переднюю гайку вместе со шпилькой, затянув контргайку. Теперь редуктор можно аккуратно снять с левого хвостовика ШРУСа. Нельзя сказать, что это было удобно, но особых трудностей это не создает. Однако в активе очень много сохраненных операций!
Сбор производится в обратном порядке. Следует отметить следующие моменты:
  • перед установкой валы ШРУСа необходимо очистить.Я накрыл их и фланцы коробки передач полиэтиленовыми пакетами. во время установки малейшее неправильное движение приводит к потеканию грязи с автомобиля;
  • необходимо оставить подвешенным одно колесо перед установкой карданного вала, потому что соответствующие отверстия карданного вала и фланца коробки передач могут быть совмещены только случайно;
  • пружину снимать не нужно, но лучше оставить на месте в затянутом состоянии;

  • по одной гайке к крышкам подшипников корпусов внутренних шарниров расположены очень неудобно и затягиваются на длительное и утомительное время рожковым ключом, а две другие удобно затягивать длинной насадкой, чтобы гаечный ключ.

На всю процедуру у меня ушло около 8 часов чистого времени. Он работал во дворе дома без ямы. Наверное, для полноценной руки это долгий срок, но результат вполне удовлетворительный.
