Содержание

Замена втягивающего реле стартера ВАЗ 2110

В том случае, если автомобиль внезапно перестал заводиться, причина может быть в поломке втягивающего реле стартера ВАЗ 2110, 2111, 2112. Для того чтобы проверить его исправность, можно воспользоваться следующим способом. В первую очередь нужно снять реле. Довольно часто это тяжело сделать без снятия самого стартера, так как крепления закисают, и работать с ними неудобно.

Замена втягивающего реле стартера

Для того чтобы снять стартер, нужно заехать на эстакаду или смотровую яму и снять с аккумулятора минусовую клемму. Если установлена защита картера или брызговик, их тоже придется снять. В нижней части стартера, которая видна из-под днища, находится гайка, которую нужно открутить. Затем со стороны моторного отсека нужно снять клеммы, которые находятся на втягивающем реле, и одну гайку, которая крепит сам стартер. Теперь его можно снять. Далее нужно отсоединить втягивающее реле от стартера. В разных моделях стартеров оно крепится по-своему – на два или три болта. При этом важно не потерять пружину, которая может выскочить, если неаккуратно отсоединять реле. Также стоит убедиться в том, что сердечник остался на месте – в корпусе стартера. После того, как реле отсоединено, можно приступать к его проверке.

Во время замены реле на ВАЗ 2110, 2111, 2112 стоит провести профилактику самого стартера. Для этого нужно открутить заднюю крышку, предварительно очистив ее от грязи, и посмотреть щетки и вилку бендикса на предмет износа. В том случае, если вы видите, что щетки или вилку вскоре придется менять, лучше это сделать сразу, чтобы лишний раз не лезть под машину и не снимать стартер.

Видео замены втягивающего реле на ВАЗ 2110.

ВАЗ 2110 — замена втягивающего реле стартера

Самой частой причиной, по которой не срабатывает стартер автомобиля, является неисправность втягивающего реле. Вы можете ездить на своем автомобиле и нечего не подозревать, как в один прекрасный момент машина перестанет заводится, нужно будет звать друзей и заводить с толчка. Чтобы быть вооруженным и знать особенности стартера, сегодня мы расскажем как заменить втягивающее реле на ВАЗ 2110 своими руками.

Симптомы неисправности могут быть различными, например, реле щелкает, но сам стартер не крутит, или же бывает такое, что при повороте ключа зажигания нет никаких признаков жизни. Чтобы быстро устранить неисправность, нужно иметь в наличии такие инструменты:

— отвертка плоская;
— головка на 8;
— трещотка.

Напомним, что в предыдущей статье мы рассказывали как заменить шаровые опоры на ВАЗ 2110 своими руками. Учитывая качество деталей на сегодняшний день, выполнять замену требуется чуть ли не каждые 5-6 месяцев, поэтому рекомендую сохранить инструкцию в закладки.

Замена втягивающего реле стартера своими руками

1. Можно выкручивать и заменить реле не снимая стартера с автомобиля, но лучше все это делать на снятом с машине устройстве. Когда это выполнили, необходимо открутить гайку крепления клеммы к шпильке, как это показано наглядно на приведенном фото.

2. Затем аккуратно снимаем клемму и отводим ее с проводом немного в сторону.

3. Теперь с задней стороны стартера необходимо открутить два болта при помощи обычной плоской отвертки. Наглядно все это продемонстрировано на картинке.

4. Теперь не испытывая никаких сложностей можно вынимать реле , аккуратно потянув за него назад. Если оно не снимается, значит нужно его слегка приподнять, чтобы оно вышло из зацепления с якорем.

5. Если же оно вынулось отдельно от пружины, то ее можно извлечь потом вместе с якорем.

Как должны работать втягивающие ваз 2112?

Эффективно работающие механизмы, втягивающие ВАЗ 2112, — залог быстрого старта в любых погодных условиях. Именно поэтому водителю необходимо регулярно проводить профилактический осмотр агрегата. Исправное втягивающее реле стартера ВАЗ не издает посторонних звуков.

В случае если при попытке повернуть ключ в замке зажигания водитель слышит серию щелчков или скрипов, то это говорит о том, что нужно начать поиск поломки. Чем раньше это происходит, тем больше вероятность не остаться на продолжительный срок без транспортного средства.

Контроль технического состояния механизма

Водитель должен знать, как проверить втягивающее реле стартера самостоятельно. Внимание нужно обратить на появление характерного звука: в момент поворота ключа в замке зажигания появляется щелчок. Дальнейшие попытки завести авто заканчиваются серией щелчков и подергиваний. Подобные признаки говорят о необходимости проведения следующей проверки:

  • перемкнуть 2 медных контакта, расположенных на задней крышке реле;
  • о неисправности втягивающего механизма скажет появившееся движение;
  • в момент проведения проверки необходимо проявить максимальную осторожность, ведь втягивающие реле вращаются с высокой скоростью;
  • дополнительным способом контроля станет соединение положительного разъема втягивающего механизма с «+» аккумулятора;
  • второй провод соединяет «массу» стартера и АКБ;
  • если втягивающие механизмы исправны, то в момент замыкания цепи слышен резкий щелчок.

Дальнейшие действия автовладельца зависят от характера обнаруженной неисправности. Если устройство работает слишком быстро или медленно, речь идет о механическом износе отдельных его элементов. Втягивающие механизмы нередко выходят из строя в силу короткого замыкания. Обуглившиеся контакты выражаются в серии щелчков, дополненных замедленной работой механизма.

Плановая или аварийная замена реле стартера связана с контролем технического состояния самого стартера. В профилактических целях снимаются болты крепления его задней стенки. При необходимости устройство освобождается от накопившихся следов загрязнения. На следующем этапе проверяется вилка бендикса и щетки 2112 на предмет физического износа. В случае обнаружения таковых, производится замена.

Откладывать на потом указанную процедуру не стоит. При дальнейшей эксплуатации велик риск вывести из строя тяговое реле. После этого все элементы возвращаются на место. Задняя крышка стартера закрывается, и начинается непосредственный ремонт втягивающего реле стартера.

Восстановление технического состояния

В силу физического износа, внешнего воздействия или заводского брака может потребоваться замена втягивающего реле стартера. Медлить с этим не рекомендуется, иначе список требующих ремонта узлов автомобиля существенно расширится. Для проведения восстановительных работ потребуется эстакада или смотровая яма. Первое расположено в ГСК или на СТО, а второе присутствует во многих гаражах.

Перед началом устранения поломки необходимо снять клемму с «минуса». Если в автомобиле присутствует брызговик или защита картера, то и они подлежат обязательному демонтажу. Дальнейший порядок действий выглядит следующим образом:

  • выкрутить расположенную под днищем стартера гайку;
  • снять расположенные на втягивающем реле стартера ВАЗ 2110 клеммы;
  • открутить гайку крепления стартера;
  • отключить реле непосредственно от стартера;
  • при откручивании гаек крепления необходимо с максимальной осторожностью придерживать пружину;
  • после снятия проверяется сердечник — он в обязательном порядке остается в корпусе стартера 2110.

Как только необходимая деталь оказалась в руках, производится ее осмотр. В этом поможет провод, длина которого от 30 до 40 см. Создается прямое соединение между «минусовой» клеммой аккумулятора и вытяжным реле. Необходимо убедиться, что отрицательная клемма соединена с соответствующей у аккумулятора. Аналогичная проверка производится и с «положительной» клеммой.

В момент подачи питания реакция втягивающего элемента должна быть незамедлительной.

С характерным щелчком выдвигается шестерня. Дальнейшие действия автовладельца зависят от увиденного.

Если питание стартера ВАЗ 2112 привело реле в действие, значит проблему необходимо искать в других узлах и агрегатах.

В противном случае следует незамедлительно заменить втягивающее реле. На данном этапе начинающие автовладельцы допускают распространенные ошибку — забывают о необходимости проверить реле стартера ВАЗ 2112 перед заменой. Процедура аналогична описанной выше.

От эффективности работы незначительной по своим размерам детали зависит скорость включения двигателя. В связи с этим рекомендуется регулярно проводить профилактические осмотры этого элемента автомобиля.

Лада 2110 «AGRESSOR» › Бортжурнал › Ремонт контактов втягивающего реле Ваз 2110

Привет Всем!
Давно уже ничего не писал в бортжурнал. Да и поломок не было. Но неделю назад я подъехал к магазину, заглушил машину. И через 10 минут при повороте ключа зажигания, машина не подала признаков жизни. Минутное замешательство, и пробую снова, опять ноль. В голове прокрутил все возможные поломки. Открыл капот, замкнул отверткой два болта втягивающего, результат ноль. Сразу понял что стартеру пришел конец. Пришлось толкать, чтобы завести. Загнал в гараж. Снял стартер. Начал откручивать гайку от 2 болта втягивающего, от которого идет + на стартер. И то ли резьба китайская то ли я рукожоп :).В итоге гайка снялась с куском шпильки.

Дальше снял втягивающее и начал его разборку.Открутил 2 болта. И начал отпаивать концы от катушки.(Когда будете отпаивать, сильно не тяните)

Вот такой вид, без контактной группы.

А вот и сама контактная группа, уже от времени стала в плохом состоянии.

Нашел контакты от других втягивающих, выбрал которые отмечены прямоугольником.

Сразу хочу отметить, что если не найдете контакты от втягивающего, то можно купить в любом автомагазине медные болты на 6 или же на 8.

Я решил ставить болт на 8 заместо 6.
Зажал корпус контактной группы, и просверлил отверстие на 8.(Сверлите сверлами по нарастающей
, а не сразу на 8)

Следующим шагом нужно было сделать форму контакта, и немного сточить его сверху так как он был толще.

Зажал в тески, и начал стачивать. Второй контакт решил тоже заменить, так как он был тоже в плохом состоянии.

Готовый вид контактов, сидят в своих местах как влитые, сразу закрепил их сзади гайками.

Контактную пластину тоже решил почистить.

Начал собирать обратно.

Я решил просверлить маленьким сверлом олово, чтобы провода от катушки просто вставить в отверстия и потом оппаять оловом.

Не забудьте надеть уплотнительную резинку.

Дальше закрутил болты контактной группы и обпаял контакты катушки.

Как видите все можно сделать с минимальными затратами на ремонт, а не покупать новое втягивающее реле за 1000р.

P/S. Просьба не писать что легче купить новое втягивающее и т.д. Мне интересней отремонтировать самому, чем сразу идти и покупать новую деталь!

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

  1. Добираемся до самого стартера.
  2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
  3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
  4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
  5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
  6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

  1. Отключите минусовой провод от аккумуляторной батареи.
  2. Демонтируйте воздушный фильтр.
  3. Отключите комплект проводков, которые идут на втягивающее.
  4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
  5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
  6. Снимите стартер.
  7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
  8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

  1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
  2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
  3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
  4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
  5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

«

Отличная статья 0

Схема дополнительного реле стартера ВАЗ 2110

Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

Назначение дополнительного реле стартера

Есть мнение, что на машинах со старым замком зажигания (выпуск примерно до 2003 года, (подсветка ключа в виде зелёного кольца, а не отдельного светодиода) дополнительного реле стартера нет. Однако, на некоторых новых автомобилях с ЭБУ Январь7.2 и выше такое дополнительное реле стартера установлено с завода.

Вот что по этому поводу написано в руководстве по сервисному обслуживанию ВАЗ 2110, 2111, 2112:

  • Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
  • После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
  • После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

  1. Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
  2. Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
  3. Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

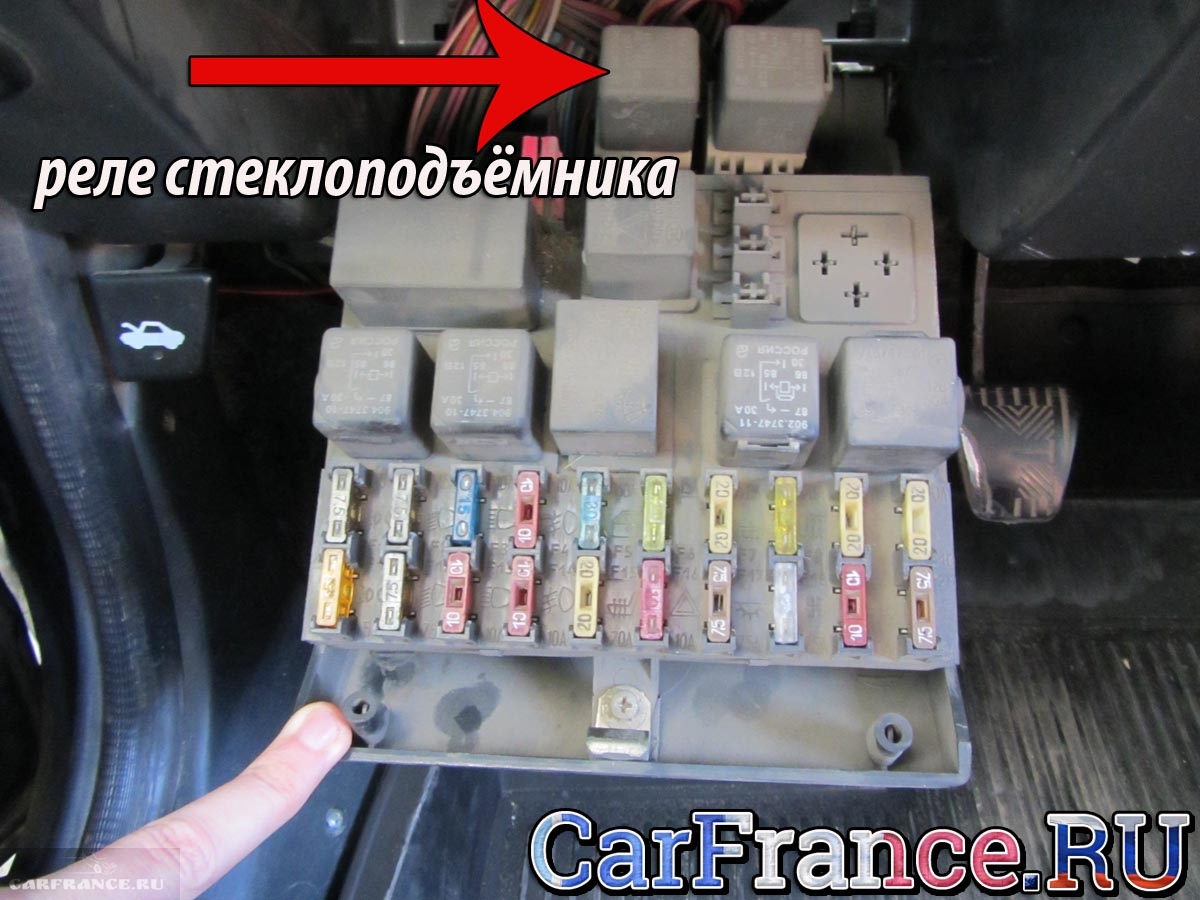

  • Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
  • Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Установка доп.реле стартера

Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки. Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной. Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления.
Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции.
Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает!
На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки.
Как видно, изменения минимальные:
1. Розово-черный провод отключен от выв. «85» и изолирован;
2. Силовой провод от замка зажигания подключен к выв . «85» реле
3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле.
Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А
Доработка выполнена в 2009 году.
Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ
Минусы: за 6 лет не обнаружены.

Ниже приведен фрагмент схемы.

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов.
Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А.
Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру.
Схема подключения приведена.

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет.
Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит.
Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё.
Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится.
Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная.
За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания.
Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик.
Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила).
Решил поставить реле стартера заодно сделал дополнительную массу.
Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой.
Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

Как установить дополнительное реле стартера на ВАЗ 2110? Схема сборки

Система зажигания ВАЗовских авто до 2003-го года выпуска была одним из самых слабых мест в бортовой электросети. Всему виной генерация высокого напряжения и отсутствие возможности разгрузить стартерный узел. Чтобы решить проблему слабого стартера, конструктора и разработчики автотранспорта приняли на вооружение вспомогательное реле стартера ВАЗ 2110.

Что конкретно дает установка дополнительного реле?
  1. Разгружает контактную группу в замке зажигания
  2. Предотвращает спекание контактов стартера из-за длительного зажигания
  3. Размыкает электроцепь, когда двигатель уже запустился, а ключ зажигания установлен в положении «стартер»

Разумеется, дополнительное реле стартера ВАЗ 2110 (схема на фото) не является панацеей от всех бед бортовой электроники. Специалисты с опытом рекомендуют модернизировать электросеть комплексно. В список работ может входить и установка конденсаторов, и монтаж вспомогательного АКБ, и замена массы, и прочие-прочие работы.

К этому можно добавить, что схема подключения стартера ВАЗ 2110 есть даже не у всех последних модификаций этого авто. Если бортовая электроцепь хорошо сбалансирована и проработана, то дополнительное реле и вовсе не нужно.

Как проверить наличие дополнительного реле в стартере?

Если выжать педаль газа и перевести ключ в положение «стартер», то через 12 секунд стартер автоматически отключится. Так задействуется режим продувки цилиндров. То есть, топливо не подается в рабочую камеру.

Если стартер не отключился, значит реле отсутствует. В этом случае желательно установить доп реле стартера ВАЗ 2110 (схема подключения отмечена в инструкции этого обзора).

Что понадобится для установки доп реле?

  1. Реле на 4 контакта с силой тока от 30 до 40 (А). Чаще всего используется 30-амперное реле
  2. Повод с сечением в районе 1,5 (мм2)
  3. Плоские разъемы «мама» (5 шт)
  4. Плоский разъем «папа» (1 шт)
  5. Кольцевые разъемы на 6 и 8 (мм)

Когда материалы подготовлены, смотрим, как подключить реле стартера. Кстати, есть доходчивое видео на эту тему:

Обратите внимание, что в автомагазинах продаются уже готовые к установке комплекты дополнительного реле. В таком наборе есть и хороший провод, и качественные кольцевые разъемы. Все элементы промаркированы и выполнены в едином стиле. С такими материалами легко и приятно работать самостоятельно.

Процесс установки

  1. Подготавливаем проводку. Обжимаем разъемы.
  2. Новое реле стартера ВАЗ 2110 необходимо смонтировать под капотом в таком месте, чтобы его точно не заливало водой из луж и дождем. Многие специалисты устанавливают реле на шпильку бачка омывателя.
  3. Выводим провод с реле к стартеру и подключаем его на место красного провода (он с «папой»). Это место подключения тягового реле. Таким образом мы запитали катушку нового реле.
  4. На плюсовой вывод стартера накидываем новый провод с кольцевым разъемом 8 (мм) и плотно притягиваем его болтиком. Этот провод подходит на контакт 87 в новом реле. Надеюсь, схема подключения стартера ВАЗ 2110 понятна всем.
  5. От нового реле на контакте 30 тянем провод с разъемом «мам» к стартеру, на место подключения тягового реле.
  6. Повод от контакта 85 на новом реле накидываем на массу.
  7. Всю проводку закрываем гофрированным рукавом и хорошенько изолируем, чтобы проводка и контакты не подвергались воздействию влаги.
  8. Делаем пробный заезд.

Все, дополнительное реле стартера ВАЗ 2110 (схема прилагается) удачно установлено.

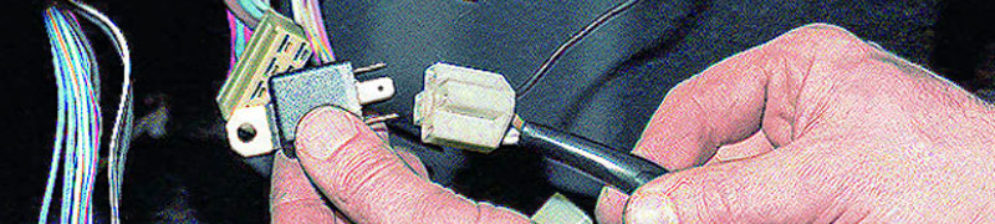

Реле стартера на ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112

Дорогие друзья, сегодня мы акцентируем свое внимание на такой интересной детали, как реле стартера. В данной статье мы расскажем про реле стартера ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112. В интернете существует масса дискуссий по поводу этого реле, устанавливалось ли оно вообще на ВАЗ десятого семейства с завода, и в чем смысл его наличия в автомобиле. Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ-2110, 2111 и 2112 устанавливалось реле стартера. Но не на все, к примеру, бытует мнение что на автомобили десятого семейства выпущенные ранее 2003 года, у которых еще замок зажигания старого образца (визуально отличается наличием кольца подсветки вместо диода направленного) реле стартера не устанавливалось вообще. А вот на ВАЗы после 2003 года стали устанавливать реле, и скажу более – на некоторых ВАЗах установлено ДВА реле стартера, а именно основное и вспомогательное. Вот обратите внимание на схему.

По схеме на ВАЗ-2110 имеем целых ДВА реле стартера. Одно из реле «разгружает» замок зажигания, а второе реле защищает стартер от излишне долгого прокручивания, а так же от повторного его включения в тот момент, когда двигатель уже заведен! По сути обоими реле управляет «мозг». Он контролирует частоту вращения двигателя, определяя таким образом заведен двигатель или нет, а так же управляет временем, более которого не даст вам «маслать» стартером ожидая пока двигатель «схватит». По идее он не даст вам возможности крутить стартером более 15 секунд. В монтажном блоке предохранителей реле стартера обычно расположено на дополнительной колодке, на фото указано стрелкой:

Вот таким вот образом все споры и мифы о том, есть ли в вашем ВАЗе реле стартера или нет его могут быть окончены. Кстати если у вас данное реле не установлено — НАСТОЯТЕЛЬНО рекомендуем вам его установить, дополнительное реле устанавливать не обязательно а вот основное можно. О том, как установить реле стартера на ВАЗ-2110 мы расскажем в следующей статье.

«

Отличная статья 0

Неисправности стартера ВАЗ 2110 - основные причины и способы решения проблемы

Одной из наиболее частых причин неисправности запуска автомобиля является выход из строя стартера в сегодняшней статье я расскажу вам основные причины, по которым стартер не набирает обороты и не крутит двигатель.

Средний срок службы стартера составляет 70-200 тысяч километров. Чтобы продлить его ресурс, рекомендуется периодически выполнять профилактику и своевременно устранять возникшие поломки. Чтобы вовремя выявить неисправность стартера, выполнить его проверку и ремонтные работы, стоит изучить технические параметры конкретной модели, а именно: мощность, номинальное напряжение, потребляемый ток, момент и частота вращения

Основные неисправности стартера автомобиля

Неисправности стартера делятся на две категории

  • поломка или износ механической части
  • повреждение электрической схемы

Так как устройство раскрутки вала двигателя состоит из двух электрических элементов, то повреждения электрической схемы также делят на две подкатегории:

  • неисправности электродвигателя
  • неисправности втягивающего реле

Нарушение работы механической части стартера ремонтируется путем замены подшипников или бендикса.

Блендикс Ваз 2110 в идеальном состоянии

Поломки электрической составляющей конструкции устраняются заменой блоков целиком, пожалуй, за исключением замены угольных щеток.

Поломка или износ механической части стартера Ваз 2110

Первая категория неисправностей стартера имеет механическую природу. О таких поломках свидетельствуют следующие признаки — стартер работает, но мотор не пускается, и нет вращения коленчатого вала.

Первое, чему стоит уделить внимание, при поиске неисправности — кольцо и рычаг обгонной муфты, венец маховика, а также буферная пружинка.

Если стартер вращается, но двигатель не заводится, причин может быть множество:

  1. Пробуксовка муфты.
  2. Выход из строя, или соскакивание с оси, рычага отключения.
  3. Поломка буферной пружины, которая не выполняет поставленных задач.
  4. Сильный износ поводкового кольца.

Если в момент запуска двигателя, раздается скрежет, то это может свидетельствовать об износе зубцов венца маховика. Для решения проблемы, убедитесь в правильности регулировки хода шестеренки и осмотрите буферную пружину.

Стартер Ваз 2110 в разобранном состоянии

Неисправности стартера часто связаны с подозрительным шумом, во время работы устройства. В такой ситуации, производите осмотр моторного отсека, сверху или снизу. Здесь возможны следующие причины поломки:

  1. Повреждение зубьев.
  2. Ослабление крепящих болтов стартера.
  3. Износ втулки подшипников и шеек на якорном валу.
  4. Ослабление крепежа полюса внутри стартера. Следовательно, якорь касается стартерной части.

Неисправности стартера могут проявляться не только в момент запуска, но и после него. Один из распространенных случаев, когда устройство не отключается и продолжает вращение.

Причин подобной поломки может быть несколько:

  • Износ пружины муфты свободного хода.
  • «Прикипели» контакты тягового реле.
  • Заело и не работает тяговое реле.
  • Заклинил привод на валу или приводной рычаг.
  • Износилась обратная пружинка выключателя зажигания.

При наличии подобных неисправностей стартера, рекомендуется сразу снять клемму с устройства и приступать к поиску проблемы.

Повреждение электрической схемы стартера Ваз 2110

Неисправности стартера часто связаны с повреждением электрической цепи, которая берет начало от аккумулятора автомобиля. Признаками поломки является отсутствие или медленное вращение коленвала, при попытке запустить двигатель. Проверьте следующие моменты:

  • Что АКБ достаточно заряжена.
  • Надежность фиксации и качество контактов «массы».
  • Целостность провода, который подходит к контактной группе втягивающего реле. Здесь же обратите внимание на качество контактного соединения.
  • Исправность контактов замка зажигания.

Отсутствие повреждений на проводе, установленном между аккумулятором и стартером. Он должен иметь хороший контакт.

Если при повороте ключа в замке зажигания, якорь не вращается, и не срабатывает втягивающее реле, то неисправность стартера может быть связана с витковым замыканием, обрывом или КЗ на «массу» тягового реле. Об «электрических» проблемах узла свидетельствует и медленное проворачивание маховика, при попытке запуска двигателя.

В случае, если явные признаки неисправности стартера отсутствуют, необходимо демонтировать узел, для осмотра. Проблема может быть вызвана замыканием пластин или подгоранием коллектора, но наиболее распространенными причинами является «подвисание» или износ щеток.

Таким образом, к характерным неисправностям стартера стоит отнести:

  • Износ щеток.
  • Поломку тягового реле.
  • Износ коллектора якоря.

Давайте поговорим об этих проблемах более подробно!

Износ щеток стартера Ваз 2110

Ситуация, когда автомобиль не заводится с полуоборота не всегда означает, что дело именно в щетках. Пока дело дойдет до щеток, необходимо тщательно проверить работоспособность аккумуляторной батареи. Пробуем ее подзарядить и проверить, как после этого будет вести себя двигатель. Если не произошло никаких улучшений – значит необходимо продолжать поиски.

В норме щетки должны быть очень плотно прижаты к коллектору двигателя. Также, если щеткодержатели расположены так, как это продумали разработчики, то он будет практически вплотную соприкасаться с пружиной, однако между ними все равно остается незначительный зазор.

Когда же происходит износ этих щеток, пружина начинает очень плотно упираться в щеткодержатель, таким образом, и контакт обеспечивается исключительно за счет веса пружины.

Подгоревший контакт втягивающиго реле стартера Ваз 2110

Сменив хотя бы на миллиметр положении стартера или самого двигателя – контакт утрачивается и завести двигатель не получается. Таким образом, щетки стартера могут либо износиться, либо находиться в перекошенном состоянии. И в первом, и во втором случае запуск двигателя будет происходить довольно проблематично.

Поломка тягового реле стартера Ваз 2110

Втягивающее реле стартера — это электромагнит, который в системе зажигания выполняет две функции.

  • Первая — подведение шестерни бендикса стартера к зубчатому венцу маховика.
  • Вторая — ее возврат в исходное положение после запуска двигателя.

Поломка втягивающего реле грозит тем, что двигатель попросту не заведется. Причин поломки реле не так много. В данном материале мы постараемся описать признаки и причины поломки, а также методы диагностики и ремонта.

На поломку втягивающего устройства могут указывать следующие признаки:

  1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
  2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
  3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Как проверить втягивающее реле стартера Ваз 2110

Методов проверки втягивающего реле существует несколько. Разберем их по порядку:

Срабатывание реле можно определить достаточно просто — в момент запуска раздается щелчок, производимый двигающимся сердечником. Этот факт говорит об исправности устройства. Если же щелчка нет — значит, втягивающее реле стартера не срабатывает. Если втягивающее щелкает, но не крутит стартер, то вероятная причина этого заключается в подгорании контактов реле.

Если втягивающее реле срабатывает, но при этом слышно своеобразное дребезжание, то это говорит о неисправностях в одной или обеих обмотках реле. В данном случае проверку втягивающего реле стартера можно провести с помощью омметра путем измерения сопротивления его обмоток. Необходимо вытащить сердечник и возвратную пружину из корпуса, после чего попарно проверить сопротивление между обмотками и “массой”. Это значение должно находиться в пределах 1…3 Ом. После этого вставить сердечник без пружины, замкнуть силовые контакты и измерить сопротивления между ними. Это значение должно быть 3…5 Ом (значение зависит от конкретного реле). Если измеренное значение ниже, чем указанные числа, то можно говорить о коротком замыкании в цепи и выходе обмоток из строя.

Износ коллектора якоря стартера Ваз 2110

Во всех современных автомобилях используется система электропуска двигателя, в основе которой лежит электрический стартер — электромотор постоянного тока специальной конструкции, приводящий во вращение коленчатый вал двигателя и его основные системы. Как и во всяком электродвигателе, в стартере есть неподвижная часть — статор, и подвижная — ротор, который по давно сложившейся традиции принято называть якорем. Статор представляет собой многовитковую обмотку (которая называется обмоткой возбуждения), расположенную на стенке корпуса стартера, а якорь является более сложной и функциональной деталью.

Якорь стартера выполняет несколько функций:

  1. Создание магнитного поля, которое при взаимодействии с магнитным полем статора (обмотки возбуждения) приводит якорь во вращение;
  2. Передача крутящего момента на коленчатый вал двигателя;
  3. Объединение всех компонентов — обмотки, коллектора, деталей привода — в единую конструкцию.

Несмотря на разнообразие существующих сегодня стартеров, они имеют принципиально одинаковые якоря, причем конструкция якоря за последние полвека не претерпела принципиальных изменений.

Конструктивно якорь стартера состоит из четырех основных деталей:

  • Вал якоря;
  • Сердечник;
  • Обмотка;
  • Коллекторный узел;

Вал якоря является несущим элементом якоря. Он изготавливается из стали, в его двух или трех точках выполняются посадочные места под подшипники (это могут быть подшипники скольжения — втулки, или подшипники качения). На удлиненной стороне вала выполняются шлицы для передачи крутящего момента на привод стартера, эти шлицы в зависимости от типа привода могут быть прямыми или косозубым (спиралеобразным).

Сердечник собирается из пакета металлических пластин, жестко монтируемых на валу. Сердечник имеет цилиндрическую форму, на его внешней поверхности выполнены пазы для прокладки витков обмотки. Монтаж сердечника выполняется на шлицы, выполненные на валу, это обеспечивает конструкции необходимую жесткость и предотвращает от проворачивания сердечника на валу при больших нагрузках.

Обмотка выполняется толстым медным проводом большого сечения, причем возможны два варианта: неизолированный провод прямоугольного сечения и изолированный провод круглого сечения. Прямоугольный провод используется в якорях стартеров большой мощности, так как по ним во время пуска двигателя могут протекать токи в 600-800 и более ампер. Изолированный провод применяется в обмотках маломощных стартеров. В якорях с обмоткой из прямоугольного провода изоляция выполняется из гибкого листового материала, которым обматываются проводники в пазах сердечника. Обмотка является одновитковой, так как она состоит из некоторого количества проводников (обычно не более 12-15), проложенных в сердечнике петлями, каждая такая петля является одним витком. Части обмотки, выходящие за сердечник (со стороны коллектора и с обратной стороны) зафиксированы бандажами — кольцами из изоляционного материала с пропиткой смолами, скобами и т.д.

Так выглядит венец маховика Ваз 2110 в идеальном состоянии

Коллекторный узел служит для подачи тока на витки обмотки в таком порядке, чтобы вокруг обмотки возникало магнитное поле определенной формы. Коллектор состоит из ряда медных пластин, с которыми соединены концы витков обмотки (соединение выполняется пайкой). Между пластинами якоря предусмотрены зазоры, заполненные изолирующим материалом с высоким показателем диэлектрической проницаемости. Медные контакты имеют низкое электрическое сопротивление, поэтому хорошо передают ток на обмотку, также они имеют хороший контакт с медно-графитовыми щетками.

В настоящее время существует два типа коллекторов:

  • Цилиндрический — коллектор выполнен в виде цилиндра, на наружной поверхности которого расположены контактные площадки;
  • Торцевой — коллектор выполнен в виде круга, сегментами которого являются контактные площадки.

Соответственно, в стартере с цилиндрическим коллектором щетки имеют радиальное расположение (упираются в коллектор по радиусам), в стартере с торцевым якорем щетки расположены вдоль оси якоря. Цилиндрический коллектор более надежен, однако торцевой коллектор экономит место и позволяет уменьшить габариты стартера.

Втягивающие реле стартера Ваз 2110 в коробке

Якорь в сборе устанавливается в корпус стартера, он удерживается двумя или тремя подшипникам — два подшипника в торцах вала (в задней стенке корпуса стартера и в передней крышке привода стартера), еще один подшипник используется в качестве промежуточной опоры для якорей увеличенной длины. Обычно используются подшипники скольжения (втулки), так как они более просты, надежны и могут без труда выдерживать значительные нагрузки. В не которых стартерах применяются подшипники качения — роликовые или шариковые.

Стартер Ваз 2110 жужжит, но не крутит двигатель.

Указывает на то, что происходит замыкание электрической цепи и питание подается на щетки электродвигателя. Состояние электродвигателя работоспособное. Не происходит срабатывание удерживающей катушки втягивающего реле и не происходит перемещение бендикса. Шестерня бендикса не зацепляется за шестерню маховика. Электромотор работает в холостом режиме. Причина может иметь как механический, так и электрический характер.

Механическая часть. Усилие с втягивающего элемента реле передается на бендикс через пластиковый рычаг, имеющий форму ухвата. При высоком сопротивлении перемещению бендикса по валу ротора происходит поломка этой пластмассовой детали. Бендикс не переводится в рабочее положение, и стартер вращается без передачи крутящего момента на маховик.

Косвенной причиной поломки пластикового ухвата может быть износ зубьев на вале ротора электродвигателя или износ зубьев на ответной части бендикса. Для ремонта потребуется разобрать пусковой агрегат и заменить либо сам рычаг, либо рычаг и бендикс.

Другой механической причиной холостого хода стартера является разрушение зубьев на маховике двигателя. Неисправность относится к поломке двигателя и не связана напрямую с работой привода. На вероятность наличия такой неисправности может указывать срабатывание всех рабочих элементов стартера, раскрутка электродвигателя и перевод бендикса в рабочее положение, что фиксируется по характерному щелчку при повороте ключа зажигания.

Видео: Не крутит стартер в Ваз 2110 – что делать

Пошаговое подключение стартера на ваз 2110: видеоинструкция

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

Схема соединений стартера ВАЗ 2101

  1. стартер;
  2. удерживающая обмотка тягового реле;
  3. выключатель зажигания;
  4. генератор VAZ 2101;
  5. блок предохранителей;
  6. втягивающая обмотка тягового реле;
  7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

  1. генератор;
  2. аккумуляторная батарея;
  3. шунтовая катушка обмотки статора;
  4. стартер VAZ 2105;
  5. сериесная катушка обмотки статора;
  6. удерживающая обмотка тягового реле;
  7. втягивающая обмотка тягового реле;
  8. реле включения стартера;
  9. монтажный блок;
  10. выключатель зажигания.

Схема подключения стартера ВАЗ 2106

  1. стартер;
  2. генератор;
  3. аккумуляторная батарея;
  4. втягивающая обмотка тягового реле;
  5. выключатель зажигания;
  6. удерживающая обмотка тягового реле

1 – крышка со стороны привода; 14 – крышка реле;
2 – стопорное кольцо; 15 – контактные болты;
3 – ограничительное кольцо; 16 – коллектор;
4 – шестерня привода; 17 – щетка;
5 – обгонная муфта; 18 – втулка вала якоря;
6 – поводковое кольцо; 19 – крышка со стороны коллектора;
7 – резиновая заглушка; 20 – кожух;
8 – рычаг привода; 21 – шунтовая катушка обмотки статора;
9 – якорь реле 2106; 22 – корпус;
10 – удерживающая обмотка тягового реле; 23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле; 24 – якорь;
12 – стяжной болт реле; 25 – обмотка якоря;
13 – контактная пластина; 26 – промежуточное кольцо.

Схема стартера ВАЗ 2108, 2109, 21099


Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

В электрической цепи стартера применяется реле включения 111.3747-10.

  1. Винт крепления защитного колпака.
  2. Защитный колпак.
  3. Стопорное полукольцо.
  4. Гайка крепления задней крышки.
  5. Задняя крышка.
  6. Пружины щеток.
  7. Направляющие щеток (наружная часть).
  8. Щетки.
  9. Статор.
  10. Якорь.
  11. Рычаг привода.
  12. Привод.
  13. Ограничительное кольцо.
  14. Стопорное кольцо.
  15. Ось рычага привода.
  16. Винты крепления тягового реле.
  17. Передняя крышка.
  18. Пластмассовое уплотнительное кольцо крышки.
  19. Стяжные шпильки.
  20. Резиновая заглушка.
  21. Сердечник тягового реле.
  22. Возвратная пружина.
  23. Уплотнительное кольцо тягового реле.
  24. Тяговое реле.
  25. Уплотнительная шайба.
  26. Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

  • Номинальная мощность 1,55 кВт
  • Потребляемый ток при максимальной мощности не более 375 Ампер
  • Потребляемый ток в заторможенном состоянии не более 700 Ампер
  • Потребляемый ток в режиме холостого хода не более 80 Ампер

Полезное:  Схема подключения двигателя через конденсатор

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

  1. АКБ
  2. генератор
  3. сам стартер
  4. замок зажигания

1 – вал привода; 20 – контактные болты;
2 – втулка передней крышки; 21 – вывод «положительных» щеток;
3 – ограничительное кольцо; 22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты; 23 – щеткодержатель;
5 – ролик обгонной муфты; 24 – «положительная» щетка;
6 – опора вала привода с вкладышем; 25 – вал якоря;
7 – ось планетарной шестерни; 26 – стяжная шпилька;
8 – прокладка; 27 – задняя крышка с втулкой;
9 – кронштейн рычага; 28 – коллектор;
10 – рычаг привода; 29 – корпус;
11 – передняя крышка; 30 – постоянный магнит;
12 – якорь реле; 31 – сердечник якоря;
13 – удерживающая обмотка; 32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка; 33 – планетарная шестерня;
15 – тяговое реле; 34 – центральная (ведущая) шестерня;
16 – шток тягового реле; 35 – водило;
17 – сердечник тягового реле; 36 – шестерня с внутренними зубьями;
18 – контактная пластина; 37 – кольцо отводки;
19 – крышка тягового реле; 38 – ступица с наружным кольцом обгонной муфты.

Схема подключения стартера 2113, 2114, 2115

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом.

Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении.

Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком.

В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая.

Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

  • Защищает стартер от замыкания контактов в зажигании.
  • С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
  • Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает.

Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются.

Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой.

Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе.

Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

25,00

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Источник: https://2shemi. ru/shema-podklyucheniya-startera-vaz/

Схема дополнительного реле стартера ВАЗ 2110

Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

Назначение дополнительного реле стартера

Есть мнение, что на машинах со старым замком зажигания (выпуск примерно до 2003 года, (подсветка ключа в виде зелёного кольца, а не отдельного светодиода) дополнительного реле стартера нет. Однако, на некоторых новых автомобилях с ЭБУ Январь7.2 и выше такое дополнительное реле стартера установлено с завода.

Вот что по этому поводу написано в руководстве по сервисному обслуживанию ВАЗ 2110, 2111, 2112:

  • Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
  • После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
  • После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

  1. Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
  2. Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
  3. Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

  • Во-первых, проверить наличие доп. реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
  • Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Установка доп.реле стартера

Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки.

Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной.

Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу.

Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции.

Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки.

Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает! На Рис.

1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки. Как видно, изменения минимальные: 1. Розово-черный провод отключен от выв. «85» и изолирован; 2. Силовой провод от замка зажигания подключен к выв . «85» реле 3.

Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле. Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А Доработка выполнена в 2009 году. Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ

Минусы: за 6 лет не обнаружены.

Это интересно:  Как получить компенсацию с обрызгавшего вас авто? (видео)

Ниже приведен фрагмент схемы.

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле.

Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов. Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А.

Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру.

Схема подключения приведена.


Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет.Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит.Проблема непостоянная, такое может произойти раз в неделю, может и через день.

Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё.Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится.

Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная.За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания.Всё это делал поэтапно т.к.

после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик.Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе.

После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила).Решил поставить реле стартера заодно сделал дополнительную массу.

Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой.Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

Как установить дополнительное реле стартера на ВАЗ 2110? Схема сборки

Система зажигания ВАЗовских авто до 2003-го года выпуска была одним из самых слабых мест в бортовой электросети. Всему виной генерация высокого напряжения и отсутствие возможности разгрузить стартерный узел. Чтобы решить проблему слабого стартера, конструктора и разработчики автотранспорта приняли на вооружение вспомогательное реле стартера ВАЗ 2110.

Что конкретно дает установка дополнительного реле?

  1. Разгружает контактную группу в замке зажигания
  2. Предотвращает спекание контактов стартера из-за длительного зажигания
  3. Размыкает электроцепь, когда двигатель уже запустился, а ключ зажигания установлен в положении «стартер»

Разумеется, дополнительное реле стартера ВАЗ 2110 (схема на фото) не является панацеей от всех бед бортовой электроники. Специалисты с опытом рекомендуют модернизировать электросеть комплексно. В список работ может входить и установка конденсаторов, и монтаж вспомогательного АКБ, и замена массы, и прочие-прочие работы.

К этому можно добавить, что схема подключения стартера ВАЗ 2110 есть даже не у всех последних модификаций этого авто. Если бортовая электроцепь хорошо сбалансирована и проработана, то дополнительное реле и вовсе не нужно.

Как проверить наличие дополнительного реле в стартере?

Если выжать педаль газа и перевести ключ в положение «стартер», то через 12 секунд стартер автоматически отключится. Так задействуется режим продувки цилиндров. То есть, топливо не подается в рабочую камеру.

Это интересно:  Через сколько надо менять свечи зажигания

Если стартер не отключился, значит реле отсутствует. В этом случае желательно установить доп реле стартера ВАЗ 2110 (схема подключения отмечена в инструкции этого обзора).

Что понадобится для установки доп реле?

  1. Реле на 4 контакта с силой тока от 30 до 40 (А). Чаще всего используется 30-амперное реле
  2. Повод с сечением в районе 1,5 (мм2)
  3. Плоские разъемы «мама» (5 шт)
  4. Плоский разъем «папа» (1 шт)
  5. Кольцевые разъемы на 6 и 8 (мм)

Когда материалы подготовлены, смотрим, как подключить реле стартера. Кстати, есть доходчивое видео на эту тему:

Обратите внимание, что в автомагазинах продаются уже готовые к установке комплекты дополнительного реле. В таком наборе есть и хороший провод, и качественные кольцевые разъемы. Все элементы промаркированы и выполнены в едином стиле. С такими материалами легко и приятно работать самостоятельно.

Процесс установки

  1. Подготавливаем проводку. Обжимаем разъемы.
  2. Новое реле стартера ВАЗ 2110 необходимо смонтировать под капотом в таком месте, чтобы его точно не заливало водой из луж и дождем. Многие специалисты устанавливают реле на шпильку бачка омывателя.
  3. Выводим провод с реле к стартеру и подключаем его на место красного провода (он с «папой»).

    Это место подключения тягового реле. Таким образом мы запитали катушку нового реле.

  4. На плюсовой вывод стартера накидываем новый провод с кольцевым разъемом 8 (мм) и плотно притягиваем его болтиком. Этот провод подходит на контакт 87 в новом реле. Надеюсь, схема подключения стартера ВАЗ 2110 понятна всем.
  5. От нового реле на контакте 30 тянем провод с разъемом «мам» к стартеру, на место подключения тягового реле.
  6. Повод от контакта 85 на новом реле накидываем на массу.
  7. Всю проводку закрываем гофрированным рукавом и хорошенько изолируем, чтобы проводка и контакты не подвергались воздействию влаги.
  8. Делаем пробный заезд.

Все, дополнительное реле стартера ВАЗ 2110 (схема прилагается) удачно установлено.

Реле стартера на ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112

Дорогие друзья, сегодня мы акцентируем свое внимание на такой интересной детали, как реле стартера. В данной статье мы расскажем про реле стартера ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112.

В интернете существует масса дискуссий по поводу этого реле, устанавливалось ли оно вообще на ВАЗ десятого семейства с завода, и в чем смысл его наличия в автомобиле. Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ-2110, 2111 и 2112 устанавливалось реле стартера.

Но не на все, к примеру, бытует мнение что на автомобили десятого семейства выпущенные ранее 2003 года, у которых еще замок зажигания старого образца (визуально отличается наличием кольца подсветки вместо диода направленного) реле стартера не устанавливалось вообще.

А вот на ВАЗы после 2003 года стали устанавливать реле, и скажу более – на некоторых ВАЗах установлено ДВА реле стартера, а именно основное и вспомогательное. Вот обратите внимание на схему.

По схеме на ВАЗ-2110 имеем целых ДВА реле стартера. Одно из реле «разгружает» замок зажигания, а второе реле защищает стартер от излишне долгого прокручивания, а так же от повторного его включения в тот момент, когда двигатель уже заведен! По сути обоими реле управляет «мозг».

Он контролирует частоту вращения двигателя, определяя таким образом заведен двигатель или нет, а так же управляет временем, более которого не даст вам «маслать» стартером ожидая пока двигатель «схватит». По идее он не даст вам возможности крутить стартером более 15 секунд.

В монтажном блоке предохранителей реле стартера обычно расположено на дополнительной колодке, на фото указано стрелкой:

Вот таким вот образом все споры и мифы о том, есть ли в вашем ВАЗе реле стартера или нет его могут быть окончены. Кстати если у вас данное реле не установлено — НАСТОЯТЕЛЬНО рекомендуем вам его установить, дополнительное реле устанавливать не обязательно а вот основное можно. О том, как установить реле стартера на ВАЗ-2110 мы расскажем в следующей статье.

»

Помогла статья? Оцените её Загрузка…

Источник: https://smotri-dtp.ru/voprosy-i-otvety/shema-dopolnitelnogo-rele-startera-vaz-2110.html

Как сделать кнопку старта вместо ключа зажигания в автомобиле своими руками

В старых автомобилях часто провода от самого стартера подключены напрямую к контактам внутри контактной группы, которые замыкаются при повороте ключа зажигания.

При срабатывании стартера потребляется очень большое колличество энергии, а значит протекает большой ток (контакты бьют искру).

Со временем на контактах образуется налет из гари или они вовсе перегорают, больше не обеспечивая надежный контакт.

В более новых автомобилях устанавливается отдельное реле, которое замыкает контакты стартера при повороте ключа зажигания.

Основные плюсы использования реле в цепи питания стартера:

— Такая система более надежна, так как реле рассчитано на большие токи и живет намного дольше. — Реле можно всегда заменить — Контактная группа за ключом зажигания работает очень долго, так как включает лишь реле которое берет основную нагрузку на себя.

Не зависимо от того включает ваш стартер реле или напрямую контактная группа, все операции по подключению стартера все равно выполняются поворотом ключа.

Для начала нужно определить какие контакты отвечают за старт и подвести их кнопке старта. Для этого вам необходимо разобрать пластиковую защиту под рулем вашего автомобиля. Очень часто сзади к контактной группе скважины ключа подключен разъем со всеми необходимыми проводам. С двух сторон на этом разъеме должны быть фиксирующие лапки. Вам необходимо на них нажать и вытянуть разъем.

Провода подключения стартера при повороте ключа на разъеме контактной группы

Если у вас старый автомобиль, осмотрев разъем контактной группы вы скорее всего найдете два самых толстых провода. Очень часто один из них красного цвета — именно эти провода напрямую подключены к стартеру. Если вы их соедините  при повернутом ключе зажигания, скорее всего ваш стартер начнет крутиться.

Далее можно пойти простым путем. Можно просто установить кнопку и подвести к ней эти два провода, разместив кнопку в удобном для вас месте. Кнопка должна быть без фиксации, тоесть при нажатии замыкать контакты, а сразу после того как вы ее отпустите размыкать.

Не забывайте что кнопкой вы будете оперировать так же как и ключем. Нажимаем на кнопку, ждем пока раскрутится стартер и как только двигатель завелся отпускаем кнопку.

Но не забывайте что через кнопку будут проходить очень большие токи и скорее всего такая кнопка сгорит.

Мы использовали антивандальную хромированную кнопку — она вышла из строя примерно через пол года.

Антивандальная хромированная металлическая кнопка рассчитанная на большие токи

В случае если у вас более новый автомобиль и стартер в нем подключается с помощью реле, вам необходимо будет среди множества проводов найти именно те которые отвечают за контроль реле.

Для этого вы можете прозвонить тестером в режиме измерения сопротивления все провода на корпус автомобиля. Все провода которые прозвоняться — отметить как массу (или минус), так как они все замкнуты на корпус.

  • Далее к каждому из оставшихся проводов коснуться одним щупом тестера и другим щупом к корпусу в режиме измерения напряжения.
  • Нам нужно найти провод на котором появляется 12 Вольт именно в момент поворота ключа, тоесть когда начинает крутится ваш стартер.
  • Если вы нашли этот контакт, нужно проверить как работает система.
  • — Найдите какой то контакт на котором относительно массы всегда есть 12 Вольт.
  • — Поверните ключ зажигания в режим зажигания (стартер должен быть выключен)
  • — Проверьте еще раз тот провод который вы нашли:
  •  * проверьте что бы он не звонился с массой, не был закорочен с корпусом,
  •  * проверьте что бы на нем появилось напряжение при повороте ключа в режим включения стартера
  • — Теперь попробуйте отдельно взятым проводом соединить провод который вы нашли пунктом выше соединить с проводом на котором всегда есть 12 Вольт.

Если после соединения ваш стартер прокрутился, значит вы нашли провода которые соединяются при повороте ключа, что бы прокрутился стартер. На этом ваша работа закончена.

Вам необходимо лишь вывести эти провода в удобное для вас места на приборной панели и подключить к ним кнопку.

Если ваша машина старого образца, вам лучше всего установить отдельное реле для включения стартера и замыкать лишь контакты реле, а оно в свою очередь будет соединять контакты стертера.

Реле ВАЗ 30 Ампер — верхняя часть со схемой контактов

  1. Электрическое автомобильное Реле на 30 Ампер (нижняя часть) — контакты
  2. Посмотреть какие контакты за что отвечают вы можете на корпусе реле, либо вы можете его открыть и посмотреть как оно устроено.

Стандартное реле ВАЗ на 30 Ампер имеет четыре контакта. Два из них отвечают за катушку которая соединяет контакты основной магистрали.

Разобранное электрическое автомобильное реле с катушкой индуктивности и контактами

Как ни странно абсолютно без разницы куда подключать + (плюс) а куда — (минус) на контактах катушки реле — она в любом случае притягивает нужный контакт и соединяет магистраль. Именно поэтому вы можете использовать уже подведенный к реле плюсовой контакт с 12 Вольтами. Его можно соединить с контактом катушки. Соответственно второй контакт замыкать на массу через кнопку.

  • Схема подключения кнопки включения электрического реле управления стартером
  • Оставшиеся контакты реле для основной магистрали необходимо соединить с проводами на контактной группе которые подключают стартер.

Именно эти два провода — минус (масса) — второй контакт катушки необходимо вывести в удобном для вас месте и подключить к ним кнопку.

Не забывайте про большую мощность при подключении этих проводов. Провода должны быть очень толстыми и подключения очень надежными.

Провода можно напрямую припаять к контактам реле, но скорее всего это будет ошибкой, так как потом будет достаточно сложно его заменить.

В нашем случае при разогреве контактов паяльником они расплавили пластиковый корпус реле и сместились замкнув контакты внутри реле.

Припаиваем провода к контактам реле напрямую для соединение с электросетью автомобиля

Лучше всего найти выносной разъем для таких реле, который продается отдельно. К сожалению он не радует ни своей надежностью ни качеством исполнения.

Провода на контактах разъема очень тонкие и очень плохо держаться. Мы рекомендуем вам вынуть каждый контакт и припаять к ним надежные толстые провода.

Для удобного подключения можно закрепить на провода винтовые клеммы.

  1. Разъем с проводами и контактами для реле ВАЗ
  2. Помните, что все вышеописанные действия вы делаете на свой страх и риск, не рекомендуем вам браться за столь сложные электрические работы если у вас нет навыков в электротехнике.

Реле лучше всего разместить в том месте где вам удобно будет в последующем добраться до него для замены или проверки работы системы. Желаем вам удачи во всех ваших начинаниях.

Источник: http://www.insidecarelectronics.com/kak-sdelat-knopku-starta-vmesto-klyucha-zazhiganiya-v-avtomobile-svoimi-rukami/

Как установить дополнительное реле стартера на ВАЗ 2110? Схема сборки

Система зажигания ВАЗовских авто до 2003-го года выпуска была одним из самых слабых мест в бортовой электросети. Всему виной генерация высокого напряжения и отсутствие возможности разгрузить стартерный узел. Чтобы решить проблему слабого стартера, конструктора и разработчики автотранспорта приняли на вооружение вспомогательное реле стартера ВАЗ 2110.

Что конкретно дает установка дополнительного реле?

  1. Разгружает контактную группу в замке зажигания
  2. Предотвращает спекание контактов стартера из-за длительного зажигания
  3. Размыкает электроцепь, когда двигатель уже запустился, а ключ зажигания установлен в положении «стартер»

Разумеется, дополнительное реле стартера ВАЗ 2110 (схема на фото) не является панацеей от всех бед бортовой электроники. Специалисты с опытом рекомендуют модернизировать электросеть комплексно. В список работ может входить и установка конденсаторов, и монтаж вспомогательного АКБ, и замена массы, и прочие-прочие работы.

К этому можно добавить, что схема подключения стартера ВАЗ 2110 есть даже не у всех последних модификаций этого авто. Если бортовая электроцепь хорошо сбалансирована и проработана, то дополнительное реле и вовсе не нужно.

Материал по теме: Как самостоятельно заменить масло в коробке передач Ваз 2114

Как проверить наличие дополнительного реле в стартере?

Если выжать педаль газа и перевести ключ в положение «стартер», то через 12 секунд стартер автоматически отключится. Так задействуется режим продувки цилиндров. То есть, топливо не подается в рабочую камеру.

Если стартер не отключился, значит реле отсутствует. В этом случае желательно установить доп реле стартера ВАЗ 2110 (схема подключения отмечена в инструкции этого обзора).

Что понадобится для установки доп реле?

  1. Реле на 4 контакта с силой тока от 30 до 40 (А). Чаще всего используется 30-амперное реле
  2. Повод с сечением в районе 1,5 (мм2)
  3. Плоские разъемы «мама» (5 шт)
  4. Плоский разъем «папа» (1 шт)
  5. Кольцевые разъемы на 6 и 8 (мм)

Когда материалы подготовлены, смотрим, как подключить реле стартера. Кстати, есть доходчивое видео на эту тему:

Обратите внимание, что в автомагазинах продаются уже готовые к установке комплекты дополнительного реле. В таком наборе есть и хороший провод, и качественные кольцевые разъемы. Все элементы промаркированы и выполнены в едином стиле. С такими материалами легко и приятно работать самостоятельно.

Материал по теме: Как заменить топливный фильтр на Гранте

Процесс установки

  1. Подготавливаем проводку. Обжимаем разъемы.
  2. Новое реле стартера ВАЗ 2110 необходимо смонтировать под капотом в таком месте, чтобы его точно не заливало водой из луж и дождем. Многие специалисты устанавливают реле на шпильку бачка омывателя.
  3. Выводим провод с реле к стартеру и подключаем его на место красного провода (он с «папой»).

    Это место подключения тягового реле. Таким образом мы запитали катушку нового реле.

  4. На плюсовой вывод стартера накидываем новый провод с кольцевым разъемом 8 (мм) и плотно притягиваем его болтиком. Этот провод подходит на контакт 87 в новом реле. Надеюсь, схема подключения стартера ВАЗ 2110 понятна всем.
  5. От нового реле на контакте 30 тянем провод с разъемом «мам» к стартеру, на место подключения тягового реле.
  6. Повод от контакта 85 на новом реле накидываем на массу.
  7. Всю проводку закрываем гофрированным рукавом и хорошенько изолируем, чтобы проводка и контакты не подвергались воздействию влаги.
  8. Делаем пробный заезд.

Все, дополнительное реле стартера ВАЗ 2110 (схема прилагается) удачно установлено.

Источник: https://remontautomobilya.ru/kak-ustanovit-dopolnitelnoe-rele-startera-na-vaz-2110-sxema-sborki.html

Выбор и подключение стартера на ВАЗовской «Десятке»

Автомобильная система зажигания состоит из многих узлов и механизмов, позволяющих обеспечить нормальный запуск и работу силового агрегата. На автомобиле ВАЗ 2110 стартер представляет собой узел, при поломке которого запуск двигателя будет невозможен. Подробнее об этом устройстве, а также его установке вы сможете узнать из этого материала.

Перед тем, как установить новый стартер на ВАЗ 2110 и осуществить ее подсоединение, давайте разберемся с основными характеристиками. Рассмотрим место расположения и устройство стартера ВАЗ 2110.

Место расположения и предназначение

Для запуска двигателя транспортного средства нужен поворот коленвала. Коленчатый вал проворачивается в результате включения стартера, который, фактически, представляет собой электромотор постоянного тока.

Мощность этого электродвигателя определяется минимальной частотой вращения коленвала, а также моментом сопротивления его повороту. Несмотря на свои небольшие размеры, узел выполняет функции, которые дают возможность осуществить вращение маховика, что необходимо для движения поршней агрегата.

Что касается места установки, то если смотреть на автомобиль спереди, лицом к двигателю, то узел расположен с правой стороны моторного отсека, напротив водительского кресла.

Схема подключения механизма

Устройство и принцип работы узла

На автомобилях ВАЗ 2110 инжектор стартерный узел состоит из множества различных компонентов, при работоспособности которых устройство будет хорошо работать.

Основные компоненты механизма:

  • обмотка устройства;
  • якорь;
  • втягивающая и удерживающая обмотки;
  • тяговое реле;
  • щетки стартера ВАЗ 2110, при износе которых, кстати потребуется ремонт механизма.

Более подробно устройство и схема стартера ВАЗ 2110 приведены в конце статьи.

Что касается принципа функционирования, то работа узла осуществляется в несколько этапов:

  • компонент привода стартерного узла привод шестеренку на валу якоря в зацепление с зубчатой частью маховика;
  • далее, происходит вращение этого вала, вместе с ним вращается и шестеренка, которая впоследствии осуществляется поворот коленвала мотора через маховик, таким образом способствуя запуску агрегата;
  • после того, как мотор запустился, компонент привода должен вывести шестеренку механизма из зацепления с зубчиками маховика.

Какой стартер лучше поставить?

Если узел на вашем автомобиле вышел из строя, то вам придется либо его ремонтировать, либо менять на работоспособный. В случае проведения замены перед вам наверняка встанет вопрос — какой стартер лучше поставить? На сегодняшний день на «десятках» может использоваться два вида устройств — с редуктором и без него.

Редукторный узел представляет собой устройство с небольшим по размерам электродвигателем и меньшим током. От обычных механизмов он отличается более высоким пусковым моментом, мощностью, его вес значительно выше, а стартовая способность — лучше (автор видео о ремонте устройства в домашних условиях — канал CompsMaster).

Кроме того, редукторные устройства менее прихотливы в обслуживании, а как показывает практика, ресурс их эксплуатации более высокий.

Механизмы такого типа позволяют обеспечить прокручивание коленвала даже в том случае, если аккумуляторная батарея машины будет разряжена. Но следует отметить, что длительное применение такого стартерного узла может привести к его более ускоренному выходу из строя.

Одной из «болезней» редукторных узлов является вращающая шестеренка, которая, как правило, выходит из строя раньше других элементов.

Если говорить о традиционных стартерных механизмах без редуктора, то в данном случае сам узел передает поступательное движение на шестеренки.

Такие устройства имеют более простую конструкцию и без проблем поддаются ремонту в случае поломки, это преимущество считается основным, если сравнивать с редукторными механизмами.

Тем не менее, специалисты все же рекомендуют остановить свой выбор на редукторных узлах, поскольку они более долговечны и в целом работают надежнее.

Инструкция по подключению своими руками

Демонтаж стартера в моторном отсеке

Итак, если вы решили установить новый механизм, то для начала вам необходимо будет демонтировать старый.

Как правильно снять и установить новое устройство, какая его схема включения, читайте ниже:

  1. Для начала заглушите двигатель и выключите зажигание. Затем откройте моторный отсек и отключите аккумулятор. Все ремонтные работы, связанные с электрической частью, должны выполняться на обесточенной электрической сети авто. Если аккумулятор будет не отключен во время демонтажа, то это может привести к перепадам напряжения в системе, что может привести к выходу из строя стартерного механизма или другого электрооборудования.
  2. Когда аккумулятор будет отключен, вам необходимо будет произвести демонтаж защиты картера силового агрегата. Чтобы сделать это, залезьте под днище авто и выкрутите все болты, которые фиксируют защиту, после чего снимите ее, а болты положите неподалеку, чтобы не потерять.
  3. Теперь можно приступить к демонтажу элемента. Для этого сначала найдите, где стоит устройство. В первую очередь вам нужно открутить гайку верхнего фиксатора механизма. Выкрутите ее гаечным ключом и отложите в сторону.
  4. Следующий шаг лучше осуществлять под днищем авто. Залезьте под низ транспортного средства и отключите кабель, который подключается к клемме тягового реле. Если соединение плохое, на нем имеются следы ржавчины или окисления, то на этом же этапе произведите очистку контактов, для этого можно использовать строительную железную щетку.
  5. После того, как эти действия будут выполнены, нужно выкрутить гайку и отключить кабель, который подведен к контактному винту тягового реле.
  6. Далее, вам остается только выкрутить гайку, которая расположена на нижнем фиксаторе механизма. Теперь вы можете демонтировать стартерное устройство и произвести замену на более функциональное и работоспособное. Дальнейшая установка осуществляется в обратной последовательности, не забудьте подключить все гайки и болты. Перед подключением проводов проверяйте качество контактов, чтобы предотвратить возможные проблемы в будущем.

Фотогалерея

Как мы пообещали в начале статьи, представляем вашему вниманию более подробную схему устройства с обозначением всех составляющих компонентов конструкции.

Фото 1. Конструкция с обозначением составляющих Фото 2. Обозначение составных деталей Фото 3. Обозначение составных деталей

Видео «Разборка стартера в домашних условиях»

Наглядная инструкция по разборке механизма своими силами представлена на видео ниже (автор ролика — канал stas di).

 Загрузка …

Источник: https://av-to.info/vaz/2110/vybor-i-podklyuchenie-startera/

расположение и функции. Запчасти на ВАЗ-2110

Автомобиль оборудован световыми приборами, необходимыми для безопасного передвижения по дороге и движения в темноте. Поворотники - один из самых важных световых сигналов. Используется для индикации при перестройке, а также включения сигнализации. Довольно часто реле выключает ВАЗ-2110. Это происходит по разным причинам, о которых мы и поговорим в этой статье.

О предохранителях и реле

Машина оборудована блоком предохранителей, в котором их устанавливают в большом количестве.Каждый из них отвечает за ту или иную функцию. При перегорании предохранителя может не работать указатель поворота. Это, конечно, касается абсолютно всех электронных систем, но нас они как раз интересуют.

Предохранитель используется для защиты от перегрузок. Если в цепи есть проблемы, допустим слишком высокое напряжение, значит предохранитель перегорает. Следовательно, цепочка на нем омывается, а напряжение не идет. Оказывается, тот же поворотник без предохранителя не заработает, что вполне логично.

Где реле поворотников на ВАЗ-2110

Если повотник не работает, то первое, что нужно сделать, это проверить блок предохранителей, ведь именно там часто кроется причина. Может банально сработать предохранитель или реле вышло из строя, что случается реже, но бывает.

Найти на «десятке» этот блок довольно просто, он находится рядом с рычагом открывания капота. Реле-прерыватель находится в гнезде К-3. Он отвечает за работу поворотников и сигнализаций.Перегоревший предохранитель найти крайне легко, обычно он определяется визуально и меняют на новый. Нет ничего сложного. Если проблема с реле, то в большинстве случаев ремонтировать его нет смысла. Намного проще купить новый и быть уверенным, что в ближайшее время он не откажется.

Неисправности и их устранение

Есть несколько способов понять, что с реле идет не так. Во-первых, обратите внимание на частоту щелчков реле. Если одна из лампочек перегорит, реле будет мигать в два раза быстрее.Когда сигнала вообще нет, то стоит проверить проводку, может дело в ней. Виновником также может быть предохранитель.

Для устранения неполадок начните с состояния электрической цепи. Это связано с тем, что окисленный контакт или короткое замыкание приводят к отсутствию сигнала или повышению напряжения. Просто так не перегорают предохранители и реле, поэтому проблема чаще всего в проводке. Если там все в порядке, то меняем предохранитель и при необходимости реле. Сделать это можно, сняв его с кронштейнов в монтажном блоке.Потом ставим новую деталь, и все должно работать.

Вкратце о статусе проводки

Обычно машина эксплуатируется длительное время без какого-либо обслуживания электрики. Перегоревшие лампочки и предохранители меняются, а провода остаются без присмотра. Однако это неверно. Необходимо периодически очищать окисленные контакты и менять оборванные провода или, в крайнем случае, паять их. Это обеспечит надежный сигнал и долгую работу электронных устройств автомобиля.

Если деталь уже вышла из строя, то для начала необходимо определить, какое реле поворотов на ВАЗ-2110 установлено. Самый простой способ - взять старый и пойти с ним в магазин. Хотя обычно достаточно спросить

Как заменить стартер ВАЗ-2110

Наверное, каждый водитель отечественной «десятки» сталкивался с этой проблемой, когда нужно срочно куда-то ехать, а машина не заводится. Иногда причина кроется в низком заряде аккумулятора. Но если вы уверены, что эта деталь полностью заряжена, присмотритесь к стартеру ВАЗ-2110.Он выполняет функцию запуска двигателя. Но если проблема кроется в этом, не отчаивайтесь, ведь решить эту неприятность можно очень быстро, причем своими руками. В этой статье мы расскажем, как работает стартер ВАЗ 2110 и как его можно заменить.

Детали конструкции

Эта деталь является основной в системе запуска двигателя. Без стартера невозможно изготовить любой современный автомобиль, поэтому он раскручивает коленчатый вал до определенной частоты, тем самым способствуя быстрому запуску мотора.В некоторых моделях детали вмещают специальный стартер (как правило, комплектуются только стартерами, которые нельзя включить самостоятельно).

Как выбрать стартер ВАЗ-2110?

Если выбор стоит покупать только ту деталь, которая предназначена специально для вашего автомобиля, иначе этот товар не подойдет. И даже для отечественных Вазов существуют разные разновидности стартеров под ту или иную модель. При выборе всегда учитывайте тот факт, что не всегда стартер на ВАЗ-2110 может поместиться под «шестерку» или «девятку».

Замена

Итак, после покупки перед нами стоит задача по установке новых запчастей. Но прежде чем это сделать, нужно снять битые запчасти на ВАЗ-2110. Стартер - его установка сначала начинается с отключения питания путем снятия отрицательной клеммы. Далее нужно разобрать защиту двигателя (если есть) и найти место, где крепится деталь. На Ваз десятого семейства стартер расположен с правой стороны инжектора. Выучить его очень просто - конструкция напоминает большую булавку с гайкой.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага - один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, вместе с рычагами выдерживает колоссальные нагрузки колесами. Однако с этим товаром их много ...

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе ...

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких ...

Затем вам нужно поднять автомобиль на любой горке.Для этого можно использовать обычный домкрат, но лучше всего зайти на платформу или смотровую яму. Способов много - главное, чтобы вы смогли залезть под машину и открутить там несколько болтов. Что мы опишем ниже.

Итак, переходим непосредственно к орехам. Стартер ВАЗ-2110 крепится на 3-х болтах: первый выполняет функцию крепления плюсового провода аккумуляторной батареи к реле втягивающего устройства; второй держит основной отрицательный вывод; третий находится внизу стартера и удерживает все остальные отрицательные провода.Итак, все 3 гайки нужно открутить. Затем подходим к капоту и откручиваем верхний болт стартера. Все, на этом разборка деталей завершена. Теперь вы можете приступить к установке новых деталей. Это тот же принцип.

Срок службы

И, наконец, срок эксплуатации вновь созданных объектов. Часто начинающим Вазовским бывает 5-6 (а иногда и 7) лет. Но это не значит, что в этот период вам не нужно следить за его состоянием, потому что иначе ваш железный друг не заведется.

КАК: Снять / установить стартер / починить щелкающий стартер (двигатель 3RZ-FE 2,7 л)

Хорошо, я не смог найти хорошей записи о том, как заменить или отремонтировать стартер для двигателя 2.7, поэтому я решил сделать свой собственный.

Во-первых, если ваш автомобиль не запускается или вы слышите щелкающий звук до того, как ваш автомобиль, наконец, заводится, возможно, пришло время отремонтировать (обратите внимание, я сказал ОТРЕМОНТИРУЙТЕ , а не ЗАМЕНИТЕ ) вашего стартера.
Для ремонта стартера замените изношенный соленоид , контакты и плунжер .
Детали, доставленные с www.nationsstarteralternator.com, обошлись мне в 35 долларов.

[FONT = & quot] [/ FONT]
[FONT = & quot]
[/ FONT]
[FONT = & quot] Ранее я ремонтировал стартер на моем 4Runner с помощью двигатель 3,4 и это было довольно жестко. 2.7 в Такоме было пустяком.

[/ FONT] Это было так просто, я бы сказал любому с большим пробегом 2.7, и отремонтируют стартер, потому что это лишь вопрос времени, когда контакты износятся настолько, что будет трудно запустить или дойти до того, что он не запустится.

Вот шаги, которые я предпринял, чтобы снять стартер:

++++++++++++++++++++++++++++++++ ++++++
ШАГ ПЕРВЫЙ: Отключите аккумулятор
+++++++++++++++++++++++++++++++ +++++++

+++++++++++++++++++++++++++++++++++++++
ШАГ ВТОРОЙ: [FONT = & quot] Поднимите автомобиль и снимите колесо со стороны водителя. [/ FONT]
++++++++++++++++++++++++++++++++++++++
Это можно получить доступ к стартеру и снять его, не снимая колесо, поднявшись под днище, но я не пробовал этот метод.

++++++++++++++++++++++++++++++++++++++
ШАГ ТРЕТИЙ: Удалите резиновая деталь
++++++++++++++++++++++++++++++++++++++
Это даст вам прямой доступ к стартеру. Посмотрите в колесную арку, и вы это увидите.

+++++++++++++++++++++++++++++++++++++
ШАГ ЧЕТВЕРТЫЙ: Отсоедините разъемы
++++++++++++++++++++++++++++++++++++++
Возьмите отвертку и откройте пластиковую крышку, чтобы можно было получить доступ к гайке.
Возьмите трещотку и снимите гайку.
Возьмите плоскогубцы или отвертку и отсоедините черный разъем.

+++++++++++++++++++++++++++++++++++++++++ ++++++++++++++
ШАГ ПЯТЫЙ: Снимите 2 болта, удерживающих стартер в
++++++++++++++++++++ ++++++++++++++++++++++++++++++++++++
Верхний болт немного сложен.Я использовал глубокую розетку, но мелкая розетка сработала бы лучше.
Убедитесь, что вы поддерживаете стартер рукой (чтобы он не упал) при ослаблении болтов. К верхнему болту подсоединен провод. Убедитесь, что вы снова подключили этот провод при переустановке стартера.



++++++++++++++++++++++++++++++++++++++++++ +++++++++++++
ШАГ ШЕСТОЙ: Удаление стартера
++++++++++++++++++++++++ +++++++++++++++++++++++++++++++
Маневрируйте стартером, пока не сможете его вытащить.Я покрутил его и вышел из колёсной арки.
Наверное, можно вытащить его снизу, но я решил, что вынуть его из ниши колеса для меня проще всего.

Сейчас хорошее время, чтобы заменить топливный фильтр (если вы так склонны). Он находится прямо за стартером. К сожалению, я обнаружил, что топливный фильтр - это зверь, которого я не мог приручить, поэтому я оставил его там. Снять стартер на двигателе 2,7, кажется, на удивление сложно.

На этом этапе вы можете заменить стартер модернизированным стартером (если вы хотите тратить деньги впустую).

ИЛИ
Выполните следующие действия, чтобы заменить внутренние детали, которые обычно выходят из строя.

Я купил свои внутренние детали за 35 долларов на сайте www.nationsstarteralternator.com, и все начинается как чемпион!

++++++++++++++++++++++++++++++++++++++++++++++ +++++++++
ШАГ СЕМЬ: Удалите три винта на крышке
++++++++++++++++++++++++ +++++++++++++++++++++++++++++++

++++++++++++ +++++++++++++++++++++++++++++++++++++++++++
ШАГ ВОСЬМОЙ: Удалить крышка
++++++++++++++++++++++++++++++++++++++++++++ +++++++++++

++++++++++++++++++++++++++++++++ ++++++++++++++++++++++++
ШАГ ДЕВЯТЫЙ: Снимите плунжер (не потеряйте пружину)
+++++++ +++++++++++++++++++++++++++++++++++++++++++++++++

+++++++++++++++++++++++++++++++++++++++++++ ++++++++++++
ШАГ ДЕСЯТЫЙ: удалить и заменить контакты
+++++++++++++++++++++++++ +++++++++++++++++++++++++++++++
Возьмите головку и снимите гайку на выводах Идея стартера, удерживающего контакт.Установите новый контакт. Обязательно обратите внимание на то, как они выходят, чтобы вы могли вернуть их в правильном порядке.

Снимите резиновую крышку, возьмите головку и снимите гайку на внешней стороне стартера, удерживающую второй контакт. Установите новый контакт, затяните гайку и снова наденьте резиновую крышку.

++++++++++++++++++++++++++++++++++++++++++++ +++++++++++
ШАГ ОДИННАДЦАТЬ: заменить поршень и пружину
++++++++++++++++++++++++ +++++++++++++++++++++++++++++++

++++++++++ +++++++++++++++++++++++++++++++++++++++++++++
ШАГ ДВЕНАДЦАТЬ : заменить крышку и три винта
+++++++++++++++++++++++++++++++++++++++ ++++++++++++++++

++++++++++++++++++++++++++++++ ++++++++++++++++++++++++++
ШАГ ТРИНАДЦАТЬ: переустановить стартер
++++++++++++ +++++++++++++++++++++++++++++++++++++++++++

Решил переустановите стартер, пройдя под ним и сдвинув его влево, а не через колесную арку.

Стартер

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
