Реле зажигания ВАЗ 2107: все секреты

Маленькие и незаметные детали автомобиля практически всегда игнорируются водителями, ведь ходовая часть или сам мотор кажутся более важными и требуют особой заботы. Однако большие проблемы с машиной чаще всего возникают из-за какой-нибудь «мелочи» — например, реле зажигания. Это миниатюрное устройство, которое на ВАЗ 2107 играет очень важную роль.

Реле зажигания ВАЗ 2107

На самых первых версиях ВАЗ не было блока предохранителей и реле, то есть питание подавалось на катушку через сам замок зажигания. Такая система запуска мотора «съедала» очень много электроэнергии, к тому же контакты быстро подвергались окислению и переставали нормально функционировать.

На ВАЗ 2107 устанавливается современное реле зажигания. Главная его функция — при включении прибора уменьшать нагрузку на контакты, так как реле в момент запуска отключает некоторые электрические цепи. Реле зажигания используется как в карбюраторных, так и инжекторных моделях ВАЗ 2107.

Миниатюрное устройство позволяет снизить нагрузку на контакты, что продлевает срок службы всех элементов зажигания

Принцип работы

Реле зажигания — это один из элементов всей системы зажигания. Эта система состоит из:

  • свечей зажигания;
  • распределителя;
  • конденсатора;
  • кулачка прерывателя;
  • катушки;
  • монтажного блока;
  • выключателя.

В момент запуска двигателя питание от свечей попадает на реле зажигания, которое переключает энергию с некоторых цепей. Благодаря этому на катушку подаётся то количество питания, которое необходимо для штатного запуска мотора. Для равномерности подачи тока реле напрямую работает с распределителем и конденсатором.

Месторасположение реле в автомобиле

Любые проблемы с реле зажигания на ВАЗ 2107 начинаются с того, что водитель не может с первого раза завести двигатель. Сразу же возникают подозрения относительно работоспособности тех или иных узлов, но, как правило, первым делом проверке подвергается именно реле. На «семёрке» оно находится сразу же за приборным щитком и зафиксировано под торпедой.

Такое расположение нельзя назвать удобным, ведь чтобы добраться до реле, потребуется снять приборную панель полностью.

Реле зажигания находится в общем блоке непосредственно за щитком приборов в салоне

Таблица: обозначения реле и предохранителей

Подробнее об электрооборудовании ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/elektroshema-vaz-2107.html

Виды реле, используемые на ВАЗ 2107:

  1. Реле и плавкие предохранители штыревого типа, расположенные в мон­тажном блоке.
  2. Реле включения обогрева заднего стекла.
  3. Реле включения очистителей и омывателей фар.
  4. Реле включения звуковых сигналов (установлена перемычка).
  5. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
  6. Реле включения дальнего света фар.
  7. Реле включения ближнего света фар.

На ВАЗ 2107 используется всего 7 основных реле

Водителю необходимо знать, что реле зажигания на всех моделях ВАЗ 2107 устанавливается рядом с реле аварийного питания. Оба устройства имеют одинаковый потенциал, поэтому при поломках в дороге на место перегоревшего реле зажигания можно установить аварийного реле.

Реле зажигания и реле аварийного питания имеют одинаковое строение и потенциал, поэтому считаются взаимозаменяемыми

Одинаковое ли реле в карбюраторных и инжекторных моделях

ВАЗ 2107 имеет очень длинную историю развития. Сегодня все существующие модели можно условно разделить на два типа: старого и нового образца. Как карбюраторные, так и инжекторные ВАЗ 2107 используют совершенно одинаковые реле зажигания, однако следует внимательно подбирать новое реле, исходя из года выпуска автомобиля.

Любой тип силового агрегата может быть оснащён реле зажигания старого образца, то есть устройство можно считать универсальным. Однако реле нового образца подходят исключительно для «семёрок» после 2000 года выпуска.

В старом блоке используются реле разных размеров и форм, в новых — типовые детали с повышенной работоспособностью

Как проверить реле зажигания на «семёрке»

Проверить реле зажигания можно прямо на автомобиле, поэтому эту процедуру можно провести самому и за две-три минуты. Однако для точности работы рекомендуется вооружиться мультиметром или хотя бы обычной лампочкой-индикатором. Далее необходимо действовать по следующему алгоритму:

  1. Снять с реле подключённую колодку.
  2. Осмотреть контакты на предмет окисления, поломок и загрязнений.
  3. Если необходимо, то нужно зачистить контакты.
  4. Подключить к контактам реле мультиметр.

После подачи питания на реле необходимо замерить напряжение, которое выдаёт устройство. Если при подаче тока на выводы 85 и 86 нет замыкания, то реле неисправно. Работоспособность реле определяется замыканием контактов между 30 и 87 выводами. Нумерация выводов указана на самом реле с обратной стороны.

Читайте о бесконтактной системе зажигания: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zazhiganie/zazhiganie-2107/elektronnoe-zazhiganie-na-vaz-2107.html

Видео: проверка реле своими руками

https://youtube.com/watch?v=xsfHisPBVHU

Замена реле зажигания на ВАЗ 2107

Для самостоятельной замены реле зажигания не потребуется специального инструмента. Можно легко обойтись теми приспособлениями, что есть в наборе у любого водителя:

  • отвёртка с прямым и тонким лезвием;
  • отвёртка с крестовым лезвием;
  • гаечный ключ на 10.

При помощи обычных отвёрток можно за несколько минут снять реле зажигания

Если реле перестало работать, то восстановить его невозможно, так как изначально устройство этой детали не подразумевает ремонтных работ. Поэтому при проблемах с реле можно провести только его замену на новое.

Добравшись до перегоревшнего реле, остаётся только его вытащить и установить новое на штатное место

Порядок работы как для инжекторных, так и для карбюраторных моделей ВАЗ 2107 будет одинаковым. Для создания безопасных условий при замене рекомендуется перед началом работ снять отрицательный провод от АКБ машины. Далее действовать по схеме:

  1. Снятие щитка приборов начинать с разжатия отвёрткой фиксаторов.
  2. Снять рукоятки с рычагов, которые держат щиток.
  3. Вытащить сопла воздуховода, поддев каждый из них лезвием отвёртки.
  4. Сразу же вслед за соплами потянуть на себя и вытащить переключатель режимов отопителя, предварительно отсоединив от него провода.
  5. Далее снять наконечники магистралей с этого переключателя.
  6. Используя отвёртку, вытянуть саморез и его заглушку.
  7. Выкрутить ключом на 10 гайку крепления ручки сброса пробега машины.
  8. Вогнать ручку максимально глубоко внутрь приборной панели.
  9. Затем извлечь правый край щитка.
  10. Отсоединить гайку, которая фиксирует тросик привода спидометра автомобиля.
  11. Снять шланг от штуцера.
  12. Снять колодки проводов, которые идут к панели.
  13. После всех этих работ можно снимать приборный щиток.
  14. Реле зажигания находится сразу же за ним, на специальном кронштейне. Ключом на 10 открутить фиксирующую гайку и снять реле.
  15. На место вышедшего из строя устройства установить новое, монтажные работы выполнять в обратной последовательности.

Читайте также о реле стартера ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/rele-startera-vaz-2107.html

Фото: основные этапы работы

Щиток держится на простых фиксаторах, поэтому снять его будет очень просто
Все устройства с проводами нужно аккуратно вытащить из-за щитка
После отсоединения колодки можно демонтировать сам щиток
Отсоединить контакты от реле и вытащить устройство

Видео: порядок замены реле

Можно самостоятельно восстановить работоспособность своего автомобиля, действуя обычными отвёртками и гаечными ключами. Все виды работ с реле зажигания доступны даже водителю-новичку, поэтому не стоит лишний раз платить специалистам СТО, чтобы разобраться с реле.

ремонт своими руками. Пошаговый урок

Надежный запуск двигателя на автомобиле зависит от множества факторов  и в первую очередь от исправности механизмов. На автомобиле ВАЗ 2107 установлен электрический стартер, который крутит маховик двигателя через подвижную обгонную муфту. В среде водителей ее часто называют бендиксом. Отказ  стартера может быть вызван как неисправностями  отдельных его деталей, или узлов так и банальным разрядом аккумуляторной батареи.

Обычно подобная ситуация возникает в зимнее время или после длительной стоянки автомобиля
ВАЗ 2107 на открытой стоянке или в гараже.   Характерными признаками является щелчки втягивающего реле стартера, замедленное вращение или полное его отсутствие. Устранение неисправности состоит в заряде аккумулятора при помощи специального устройства. После установки новой батареи легко убедиться, что стартер  хорошо работает и раскручивает двигатель.

Диагностика неисправностей

Длительная эксплуатация автомобиля ВАЗ 2107 может привести к отказу  или поломке отдельных узлов и механизмов. Как определить, почему стартер  машины не крутит? Возможные причины неработоспособности механизма следующие:

  1. Окисление контактов непосредственно на  устройстве, аккумуляторе повреждение массового провода.
  2. Выход из строя втягивающего реле стартера, обрыв обмоток ротор, выработка щеток и контактных колец.
  3. Поломка втягивающего реле, подгорание контактов.

Точно  определить,  почему отказал  стартер  на автомобиле ВАЗ 2107  возможно только после демонтажа и разборки. Значительно сложнее если устройство то крутит, то вовсе не срабатывает  при повороте ключа в замке зажигания. Такие неисправности диагностируются с большими трудностями и обычно после бесплодных поисков узел просто меняется на новый или заведомо работоспособный.

Снятие механизма

Работа по демонтажу устройства  с двигателя автомобиля  ВАЗ 2107  выполнятся при помощи следующего инструмента:

  1. набора гаечных ключей рожковых и накидных;
  2. комплекта головок с воротком;
  3. отверток с плоским и крестообразным наконечником.

Окончательно убедившись в неисправности электрического стартера, а точнее в том, что он не  крутит коленчатый вал можно приступать к демонтажу.

Последовательность выполнения операции мастером такой:

  1. Открываем капот, скидываем клеммы с аккумулятора и вынимаем его из моторного отсека.
  2. Отключаем стартер, который не крутит двигатель от бортовой сети.
  3. Ключом на «13» выкручиваем болты крепления механизма в блоке цилиндров двигателя.
  4. Осторожно выдвигаем устройство из гнезда, производим извлечение стартера  из-под капота.

Для того чтобы  определить  точную причину   неисправности механизма запуска двигателя на ВАЗ 2107 его следует разобрать. Основная цель такой операции дефектация деталей  и узлов стартера путем визуального осмотра. Для проверки электрических цепей рекомендуется использовать  мультиметр. Если стартер автомобиля работает  плохо и с перебоями возможны нарушения в цепях и контактах.

Разборка и контроль состояния стартера

В первую очередь с механизма демонтируется втягивающее реле, и проводиться его осмотр. На автомобиле ВАЗ 2107 некоторые неисправности электрического стартера, связаны с подгоранием контактов.

Полезный совет: устранить указанную поломку довольно просто, достаточно зачистить рабочие поверхности при помощи наждачной бумаги малой зернистости  и отшлифовать их. В подавляющем большинстве случаев стартер после такой процедуры начинает функционировать.

Другая причина отказа может выражаться в механической поломке обгонной муфты. Если стартер автомобиля ВАЗ 2107 легко  крутит с характерным жужжанием и при этом двигатель не запускается, значит вышел из строя бендикс. Проверить его можно, прокручивая шестерню в одну и другую сторону, исправный механизм не допускает обратного вращения. После устранения неисправностей или замены стартера производим пробный запуск и проверяем работоспособность устройства.

Реле стартера на ваз 2107

Содержание статьи

Без такого устройства, как стартер не обходится ни один автомобиль. На ВАЗовской «семёрке» работоспособность этого узла напрямую зависит от исправности реле, обеспечивающих подачу питания и запуск стартера. Если с элементами коммутации возникают проблемы, причины неполадок необходимо своевременно выявить и устранить.

РЕЛЕ СТАРТЕРА ВАЗ 2107

Запуск двигателя на классических «Жигулях» осуществляется посредством стартера. Беспроблемная работа этого узла обеспечиваются за счёт двух реле — управляющего и втягивающего. При возникновении неполадок с этими элементами, двигатель запустить не удастся. Поэтому на проверке реле, выявлении неисправностей, ремонте и замене стоит остановиться более подробно.

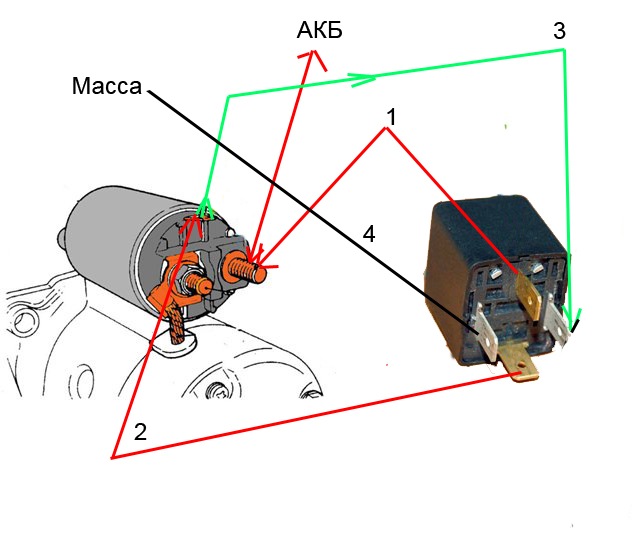

РЕЛЕ ВКЛЮЧЕНИЯ СТАРТЕРА

На всех классических моделях «Жигулей», кроме «семёрки», питание на стартер подаётся напрямую от замка зажигания (ЗЖ). Такая конструкция имеет существенный недостаток — контакты окисляются и подгорают, что приводит к преждевременному выходу контактной группы из строя. Обусловлено это тем, что через ЗЖ протекает ток, превышающий 15 А. На ВАЗ 2107 для снижения нагрузки на контакты замка стали устанавливать дополнительное реле стартера, рассчитанное на ток 30 А.  Этот коммутационный элемент потребляет небольшой ток, что никак не снижает надёжность контактной группы.

Реле включения стартера рассчитано на ток 30 А

Владельцы более ранней «классики» из-за довольно частой замены контактов ЗЖ самостоятельно монтируют дополнительное реле.

ГДЕ НАХОДИТСЯ

Конструктивно реле включения стартера располагается в моторном отсеке с правой стороны. Его крепление выполнено к брызговику (часть кузова) при помощи шпильки и гайки. Обнаружить реле несложно, для чего достаточно проследить, куда проложены провода от втягивающего реле стартера.

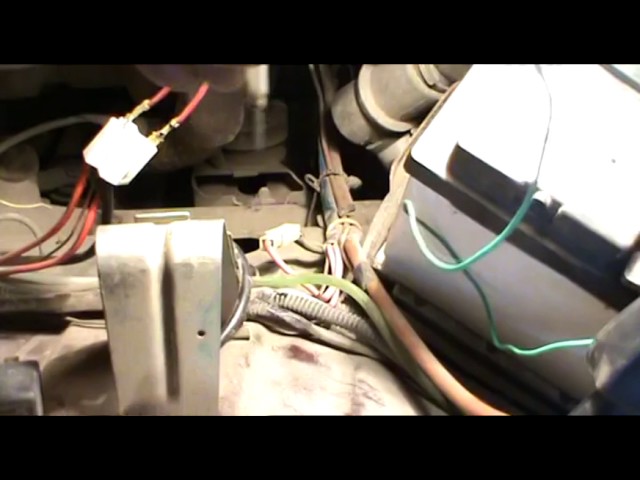

Дополнительное реле стартера располагается под капотом и крепится на правом брызговике

ПРОВЕРКА

При возникновении трудностей с запуском мотора на ВАЗ 2107 сперва нужно проверить работу реле включения. Если деталь окажется исправной, поиски неполадок можно продолжить. Для диагностики элемента коммутации потребуется мультиметр либо «контролька» (обычная автомобильная лампочка на 12 В и провода для её подключения). Работоспособность реле определяют следующим образом:

  1. Снимаем с реле разъём и проверяем, в каком состоянии находятся контакты в колодке и на самом реле. Если нужно, то зачищаем их наждачкой.
  2. Проверяем наличие массы на контакте 86 колодки. Для этого проверяем мультиметром сопротивление относительно кузова, оно должно быть нулевым.
  3. Замеряем напряжение на контакте 85 во время попытки запустить двигатель. Параметр должен быть равным 12 В. При включении зажигания на клемму 30 также должно подаваться питание. Если оно присутствует на контактах, проблема кроется в реле.
  4. Снимаем дополнительное реле, открутив ключом гайку.

    Для снятия дополнительного реле достаточно открутить гайку со шпильки

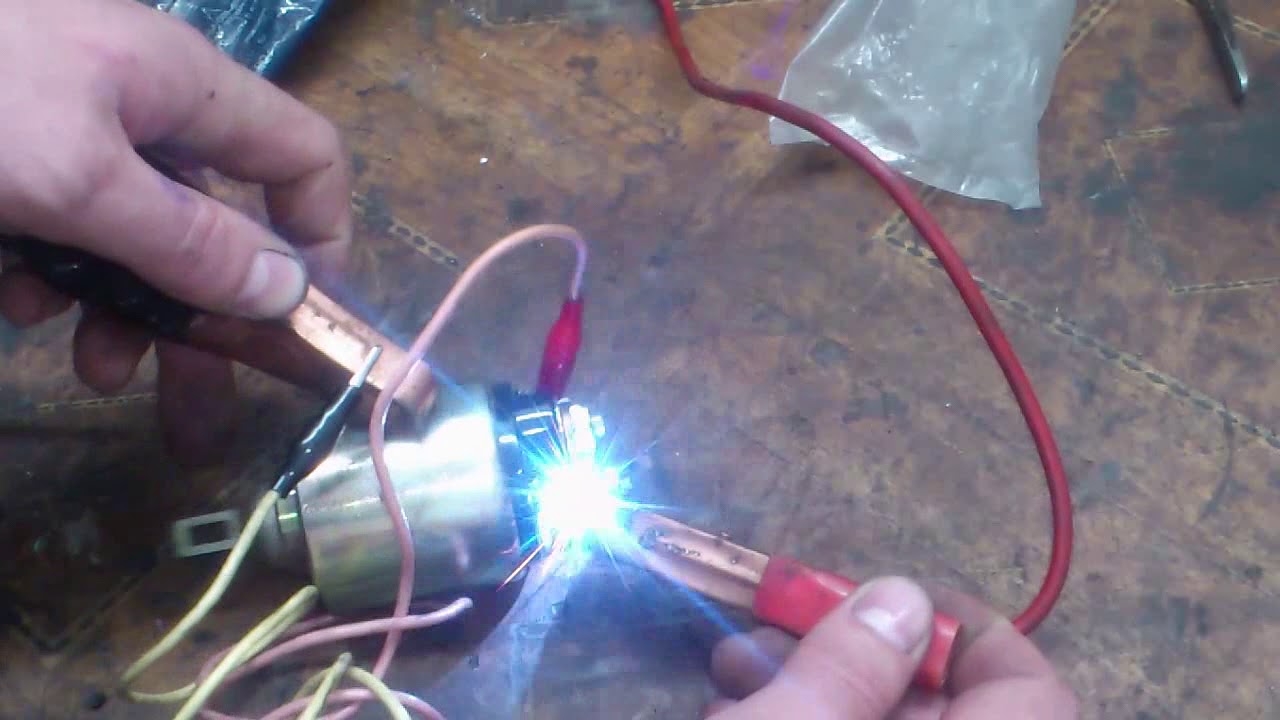

  5. Подаём напряжение от АКБ на контакты 85 и 86 реле и убеждаемся при помощи мультиметра, выставив режим прозвонки, что выводы 30 и 87 замыкаются между собой. Если этого не происходит, то реле необходимо заменить.
ВИДЕО: ПРОВЕРКА ПИТАНИЯ РЕЛЕ ВКЛЮЧЕНИЯ СТАРТЕРА НА ВАЗ 2107

ВТЯГИВАЮЩЕЕ РЕЛЕ

Стартер по своей конструкции представляет собой небольшой электромотор, специальная муфта (бендикс) которого зацепляется с маховиком силового агрегата на несколько секунд, приводя по вращение коленвал. Несмотря на небольшие размеры стартера, при запуске двигателя через него проходят токи, достигающие сотен ампер. Если питание на это устройство подавать непосредственно через ЗЖ, то никакие контакты не выдержат таких нагрузок и сгорят. Поэтому для подключения стартера к источнику питания задействуется специальное втягивающее реле, в котором конструктивно предусмотрены контакты, рассчитанные на большие токи. Этот механизм конструктивно расположен на корпусе стартера.

Втягивающее реле крепится непосредственно на корпусе стартера

На рассматриваемое коммутирующее устройство возлагается ряд функций:

  • соединение стартера с источником питания;
  • зацепление и удержание бендикса с маховиком двигателя;
  • отключение питания стартера после того, как мотор начнёт работать.

ПРИНЦИП ДЕЙСТВИЯ

Втягивающий механизм функционирует в таком порядке:

  1. При повороте ключа в ЗЖ срабатывает дополнительное реле.
  2. Питание от АКБ подаётся на катушку тягового реле.
  3. Под действием магнитного поля якорь заходит внутрь обмотки.
  4. Вилка стартера приводится в движение и выдвигает бендикс.
  5. Звёздочка стартера зацепляется с маховиком силового агрегата.
  6. Пластина, закреплённая на конце штока втягивающего реле, соединяет между собой контакты.

При описанных действиях в течение нескольких секунд происходит запуск мотора. После активации стартера втягивающая обмотка прекращает свою работу, а ток проходит через удерживающую катушку, за счёт которой якорь остаётся в крайнем положении. Наличие двух обмоток снижает потребление энергии батареи во время пуска двигателя.

Конструктивно тяговое реле имеет две обмотки, предназначенные для втягивания якоря и его удержания

После того как мотор начинает работать, электрическая цепь стартера размыкается, ток через удерживающую катушку перестаёт течь, а якорь за счёт пружины принимает исходное положение.  Одновременно отводится муфта и пятак от контактов реле, бендикс отходит от маховика и стартер отключается от АКБ.

НЕИСПРАВНОСТИ

Поскольку устройство втягивания работает каждый раз при запуске силового агрегата и подвергается высоким нагрузкам, оно постепенно изнашивается и выходит из строя. О неисправностях реле можно судить по характерным признакам:

  • когда мотор запускается, стартер продолжает работать, издавая жужжащий звук;
  • в момент запуска двигателя реле издаёт щелчок, но стартер не функционирует;
  • при повороте ключа стартер крутится, но не зацепляется с маховиком.

Неполадки могут возникать по нескольким причинам:

  • нарушение целостности корпуса

Реле зажигания на ваз 2107

Содержание статьи

Маленькие и незаметные детали автомобиля практически всегда игнорируются водителями, ведь ходовая часть или сам мотор кажутся более важными и требуют особой заботы. Однако большие проблемы с машиной чаще всего возникают из-за какой-нибудь «мелочи» — например, реле зажигания. Это миниатюрное устройство, которое на ВАЗ 2107 играет очень важную роль.

РЕЛЕ ЗАЖИГАНИЯ ВАЗ 2107

На самых первых версиях ВАЗ не было блока предохранителей и реле, то есть питание подавалось на катушку через сам замок зажигания. Такая система запуска мотора «съедала» очень много электроэнергии, к тому же контакты быстро подвергались окислению и переставали нормально функционировать.

На ВАЗ 2107 устанавливается современное реле зажигания. Главная его функция — при включении прибора уменьшать нагрузку на контакты, так как реле в момент запуска отключает некоторые электрические цепи. Реле зажигания используется как в карбюраторных, так и инжекторных моделях ВАЗ 2107.

Миниатюрное устройство позволяет снизить нагрузку на контакты, что продлевает срок службы всех элементов зажигания

ПРИНЦИП РАБОТЫ

Реле зажигания — это один из элементов всей системы зажигания. Эта система состоит из:

  • свечей зажигания;
  • распределителя;
  • конденсатора;
  • кулачка прерывателя;
  • катушки;
  • монтажного блока;
  • выключателя.

В момент запуска двигателя питание от свечей попадает на реле зажигания, которое переключает энергию с некоторых цепей. Благодаря этому на катушку подаётся то количество питания, которое необходимо для штатного запуска мотора. Для равномерности подачи тока реле напрямую работает с распределителем и конденсатором.

МЕСТОРАСПОЛОЖЕНИЕ РЕЛЕ В АВТОМОБИЛЕ

Любые проблемы с реле зажигания на ВАЗ 2107 начинаются с того, что водитель не может с первого раза завести двигатель. Сразу же возникают подозрения относительно работоспособности тех или иных узлов, но, как правило, первым делом проверке подвергается именно реле. На «семёрке» оно находится сразу же за приборным щитком и зафиксировано под торпедой. Такое расположение нельзя назвать удобным, ведь чтобы добраться до реле, потребуется снять приборную панель полностью.

Реле зажигания находится в общем блоке непосредственно за щитком приборов в салоне

ТАБЛИЦА: ОБОЗНАЧЕНИЯ РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ

Виды реле, используемые на ВАЗ 2107:

  1. Реле и плавкие предохранители штыревого типа, расположенные в мон­тажном блоке.
  2. Реле включения обогрева заднего стекла.
  3. Реле включения очистителей и омывателей фар.
  4. Реле включения звуковых сигналов (установлена перемычка).
  5. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
  6. Реле включения дальнего света фар.
  7. Реле включения ближнего света фар.

На ВАЗ 2107 используется всего 7 основных реле

Водителю необходимо знать, что реле зажигания на всех моделях ВАЗ 2107 устанавливается рядом с реле аварийного питания. Оба устройства имеют одинаковый потенциал, поэтому при поломках в дороге на место перегоревшего реле зажигания можно установить аварийного реле.

Реле зажигания и реле аварийного питания имеют одинаковое строение и потенциал, поэтому считаются взаимозаменяемыми

ОДИНАКОВОЕ ЛИ РЕЛЕ В КАРБЮРАТОРНЫХ И ИНЖЕКТОРНЫХ МОДЕЛЯХ

ВАЗ 2107 имеет очень длинную историю развития. Сегодня все существующие модели можно условно разделить на два типа: старого и нового образца. Как карбюраторные, так и инжекторные ВАЗ 2107 используют совершенно одинаковые реле зажигания, однако следует внимательно подбирать новое реле, исходя из года выпуска автомобиля.

Любой тип силового агрегата может быть оснащён реле зажигания старого образца, то есть устройство можно считать универсальным. Однако реле нового образца подходят исключительно для «семёрок» после 2000 года выпуска.

В старом блоке используются реле разных размеров и форм, в новых — типовые детали с повышенной работоспособностью

КАК ПРОВЕРИТЬ РЕЛЕ ЗАЖИГАНИЯ НА «СЕМЁРКЕ»

Проверить реле зажигания можно прямо на автомобиле, поэтому эту процедуру можно провести самому и за две-три минуты. Однако для точности работы рекомендуется вооружиться мультиметром или хотя бы обычной лампочкой-индикатором. Далее необходимо действовать по следующему алгоритму:

  1. Снять с реле подключённую колодку.
  2. Осмотреть контакты на предмет окисления, поломок и загрязнений.
  3. Если необходимо, то нужно зачистить контакты.
  4. Подключить к контактам реле мультиметр.

После подачи питания на реле необходимо замерить напряжение, которое выдаёт устройство. Если при подаче тока на выводы 85 и 86 нет замыкания, то реле неисправно. Работоспособность реле определяется замыканием контактов между 30 и 87 выводами. Нумерация выводов указана на самом реле с обратной стороны.

ЗАМЕНА РЕЛЕ ЗАЖИГАНИЯ НА ВАЗ 2107

Для самостоятельной замены реле зажигания не потребуется специального инструмента. Можно легко обойтись теми приспособлениями, что есть в наборе у любого водителя:

  • отвёртка с прямым и тонким лезвием;
  • отвёртка с крестовым лезвием;
  • гаечный ключ на 10.

При помощи обычных отвёрток можно за несколько минут снять реле зажигания

Если реле перестало работать, то восстановить его невозможно, так как изначально устройство этой детали не подразумевает ремонтных работ. Поэтому при проблемах с реле можно провести только его замену на новое.

Добравшись до перегоревшнего реле, остаётся только его вытащить и установить новое на штатное место

Порядок работы как для инжекторных, так и для карбюраторных моделей ВАЗ 2107 будет одинаковым. Для создания безопасных условий при замене рекомендуется перед началом работ снять отрицательный провод от АКБ машины. Далее действовать по схеме:

  1. Снятие щитка приборов начинать с разжатия отвёрткой фиксаторов.
  2. Снять рукоятки с рычагов, которые держат щиток.
  3. Вытащить сопла воздуховода, поддев каждый из них лезвием отвёртки.
  4. Сразу же вслед за соплами потянуть на себя и вытащить переключатель режимов отопителя, предварительно отсоединив от него провода.
  5. Далее снять наконечники магистралей с этого переключателя.
  6. Используя отвёртку, вытянуть саморез и его заглушку.
  7. Выкрутить ключом на 10 гайку крепления ручки сброса пробега машины.
  8. Вогнать ручку максимально глубоко внутрь приборной панели.
  9. Затем извлечь правый край щитка.
  10. Отсоединить гайку, которая фиксирует тросик привода спидометра автомобиля.
  11. Снять шланг от штуцера.
  12. Снять колодки проводов, которые идут к панели.
  13. После всех этих работ можно снимать приборный щиток.
  14. Реле зажигания находится сразу же за ним, на специальном кронштейне. Ключом на 10 открутить фиксирующую гайку и снять реле.
  15. На место вышедшего из строя устройства установить новое, монтажные работы выполнять в обратной последовательности.

ФОТО: ОСНОВНЫЕ ЭТАПЫ РАБОТЫ

ВИДЕО: ПОРЯДОК ЗАМЕНЫ РЕЛЕ

Можно самостоятельно восстановить работоспособность своего автомобиля, действуя обычными отвёртками и гаечными ключами. Все виды работ с реле зажигания доступны даже водителю-новичку, поэтому не стоит лишний раз платить специалистам СТО, чтобы разобраться с реле.

Элементы системы электронного зажигания ВАЗ 2107

ВАЗовская «семёрка» — последняя классическая модель Жигулей, выпускавшаяся с 1982 по 2012 год. Причём инжектор и электронное зажигание появилось на автомобиле ВАЗ 2107 уже в 90-е, а все предыдущие модификации шли с карбюратором и системой механического (контактного) искрообразования. Поскольку по территории стран бывшего СССР «бегает» немало таких машин, то вопрос перехода на бесконтактное зажигание (сокращённо — БСЗ) не теряет актуальности для их владельцев. Решается он без особых проблем, нужно лишь купить комплект нового оборудования и поставить его на «семёрку» своими руками, чтобы не тратить средства на услуги автосервиса.

Конструкция электронного зажигания

Чтобы поставить бесконтактную систему на «классику» ВАЗ 2107 с карбюратором, желательно изучить, как она устроена. Это поможет вам правильно собрать схему и успешно запустить её в работу. БСЗ для старых карбюраторных моделей Жигулей состоит из таких элементов:

  • трамблёр, он же — распределитель системы зажигания;
  • высоково

Блок предохранителей и реле ВАЗ 2107: схемы, инжектор, карбюратор

Для защиты электропроводки и электрооборудования от токов короткого замыкания или перегрузки в каждом автомобиле имеется  блок с предохранителями и реле. Он монтируется в легко доступном определённом месте. Через электрические кабельные жгуты он по цепям соединяется с электрооборудованием и устройствами управления. В данной статье мы рассмотрим основные схемы инжекторных и карбюраторных моделей.

Также читайте на сайте как заменить печку на ВАЗ 2101-07

Где находится монтажный блок?

На автомобилях ВАЗ 2107 блок предохранителей (БП) и реле состоит из корпуса с крышкой, с комплектом из плавких вставок расположенных на электронной плате. Каждая отвечает за работу определённой электрической цепи или группы.

Дополнительно на плате размещена группа реле объединённая в блок, обеспечивающая включение или отключение электрооборудования и приборов.

Фото. Расположение блока предохранителей ВАЗ 2107



Для удобства пользования и обслуживания БП на автомобилях размещается не зависимо от выпуска моделей 2107, с правой стороны автомобиля под капотом, напротив сиденья для пассажира (см. фото выше).

Важно! На новых моделях «семёрки» с инжекторными двигателями добавился дополнительный блок с реле. Он обеспечивает бесперебойную работу двигателя и бензонасоса. Расположен в салоне машины под бардачком.

В случаях отказа или неисправности в работе электрооборудования автомобиля ВАЗ 2107 каждый автовладелец должен знать место расположение БП.

Старые и новые модели немного отличаются, по этому  рассматривать их лучше отдельно.



Расшифровка предохранителей старого образца, схема, видео

В блоке старого образца карбюраторной «семерки» входят 17 предохранителей, закреплённых на плате с помощью пружинных контактов и 6 электромагнитных реле.

Блок имеет две печатные платы, смонтированные параллельно друг другу и соединённые перемычками. Также он подключается в сеть автомобиля через разъёмные соединения, выполненные разными цветовыми оттенками для правильной стыковки. На фото ниже представлена схема расположения элементов управления БП ВАЗ 2107.

Фото блок предохранителей ВАЗ 2107 старого образца



Корпус выполнен из пластика, сверху имеется крышка  с нанесением расположения элементов на блоке и назначением в виде изображений.  В таблице ниже представлена расшифровка и распиновка с назначением предохранителей и реле.

Таблица с расшифровкой

Номер предохранителя и реле (номинальный ток*) Назначение предохранителей и реле ВАЗ 2107
F1 (8А/10А) Отвечает за работу задних фонарей, а точнее за фонарь, который включается при переключении ручки коробки передач на задний ход. Также он ответственен за работу электрического двигателя печки (отопителя), реле обогрева заднего стекла, еще её называют обмоткой. В автомобиле ВАЗ 21057 данное реле отвечает за электрический двигатель омывателя заднего стекла.
F2 (8/10А) Предназначен для реле очистителя фар и лобового стекла, а также дворников ВАЗ 2107.
F3/4 (8А/10А) Является резервным
F5 (16А/20А) Отвечает за элемент (нагреватель) заднего стекла и соответственно за его реле, и все контакты этого узла.
F6 (8А/10А) «Прикуриватель» в автомобиле ВАЗ 2107, а также розетка (штепсельная) для лампы.
F7 (16А/20А) Отвечает за вентилятора охлаждающего двигатель, его двигатель, а также звуковой сигнал ВАЗ 2107
F8 (8А/10А) «Аварийка», а также прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А) «Противотуманки». Регулятор напряжения генератора Г-222 (на некоторых автомобилях)
F10 (8А/10А) Панель приборов, стояночный тормоз, электропневмоклапан карбюратора, вольтметр, уровень топлива, уровень тормозной жидкости, давления масла, «поворотники», заряд аккумулятора.
F11 (8А/10А) Стоп сигналы. Освещение салона. Лампы  торможения.
F12 (8А/10А) Очистители фар, дальний свет (правая фара).
F13 (8А/10А) Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А) Подкапотная лампа. Освещение номерного знака. Габаритный свет (левая фара и правый задний фонарь).
F15 (8А/10А) Лампа бардачка. Лампа приборов. Освещение «прикуривателя». Габаритный свет (правая фара и левый задний фонарь).
F16 (8А/10А) Реле очистителя фар. Ближний свет (правая фара).
F17 (8А/10А) Ближний свет (левая фара)
* В знаменателе значение для штыревых предохранителей



Видеообзор распиновки старого блока

Ремонт и обслуживание такой монтажной конструкции сильно затруднён и не удобен. В случае замыкания или разрыва дорожки на плате отремонтировать устройство не каждый сможет.



Расшифровка предохранителей и реле нового образца, схема, видео

В новом исполнении БП по надёжности и качеству выполнен с учётом современных технологий:

  1. На смену цилиндрическим предохранителям пришли плавкие вставки со штыревым контактом, которые располагают на плате блока в два ряда.
  2. На их корпусе нанесена величина нагрузки. Корпус плавкой вставки прозрачный и в случае перегорания контакта будет виден разрыв контакта.
  3. Для обслуживания, замены применяют специальный пластмассовый съёмник, который закреплён на корпусе монтажного блока. Или берут обычные пассатижи для выемки из гнезда блока.

Корпус БП так же выполнен из пластика черного цвета. Внутри располагается одна монтажная плата. Внешний вид монтажного устройства представлен на рисунке ниже. Распиновка также ниже.

Блок предохранителей ВАЗ 2107 нового образца. Фото



Расшифровка элементов

  1. Вентилятор печки, фонари заднего хода, лампа (контрольная), реле обогревателя стекла (заднего), электрический двигатель дворника (заднего) и заднего насоса омывателя.
  2. Электрический двигатель дворников лобового стекла.
  3. Первое резервное гнездо.
  4. Второе резервное гнездо.
  5. Питание, подающееся на обогрев заднего стекла.
  6. Питание розетки, а также прикуривателя и часов.
  7. Звуковой сигнал и радиаторный вентилятор.
  8. Питание поворотников в аварийном режиме.
  9. Питание противотуманных фар и питание бортовых элементов.
  10. Питание приборной панели (подсветки и лампы).
  11. Питание задних ламп стоп сигналов.
  12. Дальняя фара света (правая).
  13. Дальняя фара света (левая) и контрольная лампа заднего хода.
  14. Лампы габаритов (задний правый и передний левый), а также подсветка номерного знака и пространства под капотом.
  15. Питание лампы освещения бардачка и габаритные огни (правый передний и задний левый).
  16. Правая лампа ближнего цвета.
  17. Левая лампа ближнего света.

Расшифровка реле ВАЗ 2107

Реле в старых и новых образцах идентичны.

  1. Отвечает за обогрев заднего стекла автомобиля.
  2. Очистителя фар и его омывателя.
  3. Звукового сигнала (клаксона).
  4. Отвечает за подачу электричества к вентилятору охлаждения двигателя.
  5. Ближний свет фар.
  6. Дальний свет фар.

Видеообзор распиновки предохранителей и реле нового образца



Обозначения предохранителей и реле дополнительного монтажного блока в инжекторных моделях ВАЗ 2107

В инжекторных моделях ВАЗ 2107 есть еще дополнительный блок, который устанавливается под бардачком в салоне автомобиля. Его главное назначение в контроле включения электробензонасоса, электровентилятора, также есть главного реле.

Дополнительный блок реле ваз 2107



Схема дополнительного блока реле и предохранителей ВАЗ 2107

Расшифровка дополнительного блока:

  1. защита силовых цепей главного реле;
  2. главное реле;
  3. защита цепи постоянного питания контроллера;
  4. защита цепи реле электробензонасоса;
  5. бензонасос;
  6. электровентилятор;
  7. диагностический разъем.

Ещё есть ряд реле, которые необходимы для обеспечения работы оборудования:

  1. Привод «дворников» (очистителей ветрового стекла) PC-514, располагается под приборной панелью, с водительской стороны.

    Открутить два винта

    Важно не ошибиться и не попутать разъемы

  2. Стартера 113.3747 или 90.3747-10. Место расположения — подкапотное пространство, правый брызговик.

    Реле включения стартера

  3.  Поворота, зажигания, аварийной сигнализации. Место расположения — за приборной панелью.

    Снять щиток приборов и открутить гайку крепления реле

  4. Предохранитель противотуманок, устанавливается рядом с местом радиоприёмника, под заглушками.

    Вынуть две центральные кнопки

    Заменить предохранитель

  5. Предохранитель очистителя фар расположен в электропроводке, непосредственно у привода очистителя.

    У фары находится предохранитель

    Произвести замену

Для удобства обслуживания и выявления отказа работы цепей в электрооборудовании машины при неисправностях не связанных с работой предохранителей и реле применяется электрическая расширенная схема, представленная на рисунку ниже (для увеличения кликните на картинку).

Схема блока предохранителей ВАЗ 2107Расшифровка схемы блока предохранителей



Замена плавких предохранителей

При выходе из строя плавкой вставки или отказе работы участка цепи можно найти и проверить состояние и исправность работы нужного предохранителя. Для этого следует:

  1. Открыть крышку на БП и найти порядковый номер нужного элемента защиты.
  2. Если не видно повреждения визуально, то следует достать плавкую вставку из гнезда платы и «прозвонить» мультиметром, измерив его сопротивление. Выполнять такую операцию следует при отключённом питании автомобиля и дополнительно требуется отсоединить клемму АКБ.
  3. Выполнять замену вышедшего из строя предохранителя следует на аналогичный, соответствующий указанному значению тока на корпусе или номинальному току цепи.
  4. Выемка вставки из гнезда платы и замена на новый из группы резервных вставок, размещённые в блоке, выполняется с помощью пинцета закреплённого на корпусе блока. При отсутствии пинцета работы выполняются небольшими пассатижами.

Замена предохранителя «противотуманок»

Исправную работу противотуманных фар обеспечивает предохранитель, который расположен отдельно от блока предохранителей. Находится он под консольной центральной панелью, рядом с кнопкой включения противотуманных фар на панели рядом с магнитолой.

Для проведения работ по проверке или замене следует выполнить следующую последовательность операций:

  1. Выключить питание автомобиля.
  2. Требуется с помощью отвертки отсоединить выключатели из консоли в том месте, где  установлена магнитола, обеспечив свободный доступ.
  3. Вытащить пластиковую вставку на консоли отжав её отвёрткой, откроется доступ к корпусу предохранителя противотуманных фар.
  4. Достать корпус и провести проверку или замену плавкой вставки.
  5. Собрать все элементы и выключатели в обратной последовательности, убедится в работоспособности противотуманных фар.

Замена блока предохранителей, видео

Работа по замене блока предохранителей и реле выполняют только в случае невозможности ремонта.

Видео замены блока предохранителей ВАЗ 2107.

Последовательность операций следующая:

  1. Отсоединяется от АКБ клемма массы.
  2. Снимается корпус воздушного фильтра.
  3. Отстыковывают все жгуты, которые подходят к БП.
  4. Выполняется снятие полки в салоне под приборной панелью и корпус бардачка, далее отсоединяется жгут с разъёмом от блока.
  5. С помощью головки на 10 откручивается крепление блока и вынимается корпус вместе с уплотнителем. Крепления блока

    Откручиваем болты

  6.  Монтируется новое устройство в обратной последовательности.

Проверка и замена реле

Очень важную роль в исправности работы системы играют реле, которые выполняют периодически операции по включению или выключению необходимых функций в автомобиле.

Электромагнитное реле состоит из катушки, на которую подаётся питание по цепи и замыкающих контактов.

Для выполнения проверки его работоспособности, следует выполнить ряд последовательных операций:

  1. Отключается от АКБ провод массы в автомобиле.
  2. Реле легко вытаскивается руками.
  3. Проводится визуальный осмотр контактов, очищаются от окислений, проверяется надёжность штыревых креплений.
  4. Проверка работоспособности выполняется с помощью подачи питания 12В на обмотку с помощью двух отрезков проводов.
  5. При поступлении питания должна сработать катушка и замкнуться контакты, которые можно проверить с помощью мультиметра в режиме позвонки или измерения сопротивления.
  6. В случае не работоспособности, следует заменить реле на новое.

Заключение

От исправной работы блока предохранителей и реле автомобиле ВАЗ 2107 зависит работоспособность и техническое состояние машины, электрических систем, комфортность и безопасность.

На этом все! Если Вы не нашли то что искали, пожалуйста оставьте свой вопрос в комментариях. Спасибо!

Электронное зажигание на ВАЗ 2107: установка и схема

Использование электронного зажигания на ВАЗ 2107 намного эффективнее контактного. Чтобы понять, какие преимущества дает установка бесконтактной системы, необходимо вкратце рассмотреть историю ее развития. И начало, конечно же, с контактной системы, с нее началась разработка. Также необходимо внимательно изучить основные компоненты зажигания, чтобы определить, какие функции они выполняют. Также стоит отметить, что установка электронного зажигания позволяет добиться большей мощности и надежности всего автомобиля.

Основные элементы систем зажигания

К основным элементам относятся такие как свечи зажигания, буэнапосада, катушки. Это узлы, которые присутствуют в любой системе. Однако у них есть некоторые отличия. Конечно, свечи используются на всех двигателях одинаковые. Если мы говорим об автомобилях. Буэнапосада может быть как в резиновой, так и в силиконовой оболочке. У них есть как плюсы, так и минусы. Например, силикон более подвержен разрушению внутреннего проводящего слоя.

А провода в резиновой оплетке плохо переносят низкие температуры - они становятся жесткими, теряют эластичность. Катушки зажигания, несмотря на то, что имеют одинаковые функции, тоже различаются. Если в контактной системе напряжение пробоя должно быть 25-30 кВ, то электронная система зажигания работает при значении этого параметра порядка 30-40 кВ. И если в этих двух системах используется одна катушка, то микропроцессор комплектуется двумя или четырьмя. Одна катушка на 1-2 свечи.

Контактная система

Такая конструкция была популярна до середины 90-х годов прошлого века.Но она ушла, как устаревшая. В его основе распределитель, в котором ротор имеет небольшой участок, выполненный в виде кулачка. С его помощью приводится прерыватель - две металлические пластины, изолированные друг от друга. У них есть контакты, которые замыкаются и размыкаются под действием кулачка.

Надежность этой системы напрямую зависит от состояния этой контактной группы. Дело в том, что контакты коммутируют 12 Вольт, следовательно, риск того, что они сгорят, очень велик. Кроме того, они касаются, следовательно, это место для механического воздействия.Отсюда уменьшение толщины контактов, следовательно, увеличение зазора между ними. По этой причине нужно постоянно следить за состоянием контактной группы. Но электронная система зажигания позволяет избавиться от этих мелких недочетов.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага - один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, вместе с рычагами выдерживает колоссальные нагрузки колесами.Однако с этим товаром их много ...

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе ...

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких ...

Контактный транзистор

Немного совершеннее эта система, но до идеала ей еще далеко. Как и в предыдущем типе, дистрибьютор и контактная группа. С отличием - коммутирует низкое напряжение менее 1 Вольт. Больше для управления электронным ключом, собранным на полупроводниковом транзисторе, и не требуется. Преимущество этой системы становится очевидным из вышеизложенного.Но недостаток все же остается - есть механическое воздействие. Следовательно, контакты постепенно изнашиваются и требуют замены. Долго ездить без своевременного обслуживания. Хоть это почти электронное зажигание на ВАЗ 2107, но до БСЗ ему еще далеко.

Контактная система

А вот бесконтактная система ближе к идеалу. Нет контактной группы, это самое уязвимое место. Следовательно, поддерживать его не требуется. Все функции автоматического выключателя возложены на индуктивный датчик, работающий на эффекте Холла.Он установлен внутри дозатора, на том самом месте, на котором стояла группа контактов. Для нормальной работы системы зажигания необходимо, чтобы датчик работал исправно. И он не сможет работать без металлических юбок с прорезями, вращающимися в области своего активного элемента. Схема электронного зажигания имеет высокую степень достоверности во многом благодаря тому, что между элементами отсутствует механическое взаимодействие.

Датчик Холла

При работающем двигателе вращение передается на ось распределителя.В верхней части вращается бегунок, который передает высокое напряжение от катушки к свечам зажигания. Внизу уже упоминавшаяся ранее металлическая юбка. Он расположен так, что вращается в области датчика. Следовательно, последний под воздействием металла дает толчок. А таких скачков в одном объеме четыре (количество цилиндров). Далее этот импульс подается на коммутатор. Установка электронного зажигания выполняется довольно быстро, так как содержит небольшое количество элементов.Среди них стоит выделить переключатель, но он будет описан позже.

Микропроцессорное управление

Этот тип системы является наиболее совершенным. Причина в том, что он работает, обрабатывая данные с нескольких датчиков. Его активно применяют только на инжекторных двигателях, так как только они могут контролировать подачу топлива. Есть контроль абсолютно всех параметров работы двигателя. Сигналы датчиков принимаются электронным блоком управления - мозгом всей системы. Он выполнен на базе микропроцессора, который может выполнять тысячи операций в секунду.Схема электронного зажигания этого типа довольно сложна и требует программирования. Микропроцессор должен знать, что пользователь хочет получить при определенном типе ввода.

Датчики в микропроцессорной системе

Как уже было сказано, в системе зажигания этого типа необходимо анализировать все параметры. В частности, с повышением требований к токсичности, в мести начали использовать лямбда-зонды. Схема микроконтроллера электронного зажигания ВАЗ позволяет подключать считыватели нескольких типов.Безусловно, использование кислородных датчиков в автомобилях вызывает споры, стоит посмотреть, сколько вредных газов и жидкостей выбрасывается предприятиями в окружающую среду. Но законодателей в Европе это мало заботит. Инъекционные семерки соответствуют нормам токсичности Евро-2 и Евро-3. К сожалению, на данный момент существуют нормы Евро-6.

Для нормальной работы двигателя необходимо регулировать обороты, частоту вращения коленчатого вала воздуха, поступающего в топливную рампу. Также анализ содержания co в выхлопной системе определяет положение дроссельной заслонки относительно начальной точки. Кроме того, каждую секунду определяется наличие детонации в двигателе, происходит регулировка холостого хода. И все это составляет систему, которая выполнена на микропроцессоре. Тысячи операций, которые он выполняет, чтобы подавать сигналы на исполнительные механизмы (например, электромагнитные клапаны форсунок). Так что как установить электронное зажигание такого типа для карбюраторных двигателей довольно сложно, все же стоит отказаться от использования БСЗ.

Переключатель

Этот элемент является предшественником микропроцессора электронного блока управления.Выключатель является сигналом катушки зажигания. Единственный датчик, который задействован в его работе - Холла. Он может определить начало подачи напряжения. Однако уровень сигнала, полученного от датчика Холла, очень мал. Если это применяется к высоковольтной катушке, выходного напряжения для зажигания искры будет недостаточно. Кроме всего прочего, электронное зажигание 2106 легко устанавливается на всю линейку ВАЗ 2101-2107, так как его установка такая же.

Следовательно, необходимо использовать буфер узла - усилителя.Такие функции также выполняет переключатель. При большом количестве тепла, поэтому к настройке агрегата следует подходить с большой ответственностью. Его необходимо установить так, чтобы задняя часть максимально плотно прилегала к элементу кузова автомобиля. В противном случае возможен быстрый выход из строя полупроводниковых элементов системы. Вилку, к которой подключается выключатель, следует защищать от пыли и влаги.

Как установить трамблер

Теперь поговорим о том, как установить и настроить электронное зажигание на 2107.Установка дозатора БСЗ на классику аналогична процедуре, выполняемой при установке простой таймерной контактной системы. Сначала установите шкив коленчатого вала до меток на блоке двигателя. Есть три маркера, определяющие величину угла опережения - 0, 5, 10 градусов. Установите шкив напротив метки, соответствующей значению 5 градусов. Он наиболее оптимален для работы на бензине с октановым числом 92.

Теперь, сняв крышку распределителя, установите бегунок так, чтобы он был обращен к выходу, идущему на искру первого цилиндра.Теперь остается только поставить корпус распределителя на место и неплотно установить гайку его крепления. Далее ставим на место крышку распределителя, зажимаем пружинными фиксаторами. Все, первоначальная настройка зажигания завершена, теперь можно приступать к точной настройке.

Добавить хронометраж

Стоит отметить, что корректировка «слуха» возможна, но только в самых неотложных случаях. Например, если повреждение застало вас в пути и нужно добраться до места ремонта.В остальных случаях нужно использовать хотя бы простой - например, индикатор на светодиоде. Лучше всего, если электронное зажигание на ВАЗ 2107 будет регулироваться с помощью стробоскопа или мототестера.

Если есть стробоскоп, то задача установки угла опережения зажигания упрощается во много раз. Кстати, такой прибор можно собрать даже из светодиодного фонарика. Установить управляющий выход с емкостного датчика на бронировать первого цилиндра. Теперь нам нужно направить луч стробоскопа на шкив коленчатого вала.Конечно, двигатель должен запуститься. Вращая корпус распределителя, сделайте отметку на коленчатом валу, удерживаемую напротив соответствующих выемок на блоке, четко в момент возникновения пробоя.

При чем здесь БСЗ семерка?

А теперь приступлю к фонтанированию бесконтактной системы. Ни для кого не секрет, что электронное бесконтактное зажигание намного лучше предшественника. Причина тому - нет необходимости частой проверки распределителя и выключателя. Современный водитель? К своему автомобилю ездил, но не требовал специальных знаний в устройстве автомобиля и его систем.Учтите, что чем новее машина, тем меньше хозяин мешает ей работать. Макс - замена жидкостей и фильтров.

БСЗ И шагнул навстречу драйверам, избавил их от необходимости постоянно проверять зазор, регулировать ГРМ, чистить контакты. Сейчас довольно большое количество людей, что коробку скоростей поршня можно отличить с большим трудом. Сможет ли он проделать все вышеперечисленные процедуры? Точно. Таким образом, электронное бесконтактное зажигание позволяет повысить надежность автомобиля.И отпадает необходимость в частой регулировке.

Insights

Проанализировав все «за» и «против», можно прийти к одному выводу - чем более современная система зажигания, тем она безопаснее и эффективнее. Но если у вас карбюраторная семерка, установка микропроцессорной системы, вам потребуется модернизировать подачу топлива. Для этого нужно установить помпу, рейку, форсунки, электронный блок управления и связку датчиков для обеспечения нормальной работы. Но более простое решение - просто смонтировать электронное зажигание на ВАЗ 2107.И цена не очень большая, и по времени тоже.

Как заменить реле стартера

Реле стартера, широко известное как соленоид стартера, представляет собой часть транспортного средства, которая переключает большой электрический ток на стартер в свете небольшого управляющего тока и который, в свою очередь, приводит двигатель в движение. Его емкость неотличима от емкости транзистора, за исключением того, что он использует электромагнитный соленоид вместо полупроводника, чтобы разыграть обмен. Во многих автомобилях соленоид дополнительно соединяется с шестерней стартера с зубчатым венцом двигателя.

Все пусковые реле представляют собой простые электромагниты, состоящие из катушки и подпружиненного железного якоря. Когда через катушку реле проходит ток, якорь перемещается, увеличивая магнитный поток. При отключении тока якорь сжимается.

В реле стартера при повороте ключа зажигания автомобиля движение якоря замыкает пару тяжелых контактов, которые служат мостом между аккумулятором и стартером. Для правильной работы реле стартера оно должно получать достаточное питание от аккумулятора.Недостаточно заряженные батареи, корродированные соединения и поврежденные кабели аккумуляторной батареи могут помешать реле стартера получить достаточно энергии для правильной работы.

Когда это происходит, обычно слышен щелкающий звук при повороте ключа зажигания. Поскольку оно содержит движущиеся части, само реле стартера также может выйти из строя со временем. В случае отказа зажигание не издает звука при повороте ключа зажигания.

Существует два типа реле стартера: внутренние реле стартера и внешние реле стартера.Внутренние реле стартера встроены в стартер. Реле представляет собой переключатель, установленный на внешней стороне корпуса стартера в собственном корпусе. В большинстве случаев, когда выходит из строя стартер, обычно выходит из строя реле стартера, а не якорь или шестерня.

Внешние реле стартера отделены от стартера. Обычно они устанавливаются над крылом или на брандмауэре автомобиля. Реле стартера этого типа имеет питание непосредственно от аккумулятора и управляет ключом из исходного положения.Внешнее реле стартера работает так же, как внутреннее реле стартера; однако к цепям прилагается большее сопротивление. Есть провода от внешнего реле стартера к стартеру, которые могут создать дополнительный нагрев, если размер провода неправильный.

Кроме того, внешние реле стартера обычно имеют легкий доступ для подключения плавкой перемычки к стереоусилителю. Обычно это нормально; однако, когда усилитель активен и стартер становится активным, реле может выделять слишком много тепла, разрушая контактные точки внутри и делая реле стартера неэффективным.

Симптомы неисправности реле стартера включают проблемы с запуском автомобиля, включение стартера после запуска двигателя и щелчок, исходящий от стартера. Иногда реле стартера остается включенным, заставляя шестерню стартера оставаться в зацеплении с коронной шестерней двигателя, даже когда двигатель приводится в движение самостоятельно. Кроме того, корродированные контакты могут создавать высокое сопротивление реле, не позволяя реле установить хорошее соединение.

Коды лампочек двигателя, относящиеся к реле стартера на автомобилях с компьютерным управлением:

P0615, P0616

Часть 1 из 4: Проверка состояния реле стартера

Необходимые материалы

Шаг 1: Попытка запустить двигатель . Для этого вставьте ключ в замок зажигания и поверните его в положение запуска.

Существует 3 различных звука, которые могут передаваться при выходе из строя реле стартера: щелчок реле стартера, а не включение стартера, громкий скрежет шестерни стартера, остающегося включенным, и медленный звук запуска двигателя

Был слышен один из звуков при выходе из строя реле стартера. Все три звука можно услышать, когда реле стартера расплавило контакты внутри.

Если внутри реле стартера оплавились контакты, то при попытке запустить двигатель вы можете услышать щелчок. Когда вы попытаетесь снова запустить двигатель, он может медленно проворачиваться при запуске. Расплавленные контакты могут удерживать ведущую шестерню стартера в контакте с коронной шестерней после запуска.

Шаг 2: Снимите крышку с панели предохранителей, если она есть . Найдите предохранитель цепи реле стартера и убедитесь, что предохранитель в хорошем состоянии.

Если предохранитель перегорел, замените предохранитель, но не пытайтесь завести автомобиль, не проверив состояние цепей запуска.

Шаг 3: Посмотрите на батарею и проверьте соединения стойки . Плохое соединение с аккумуляторной батареей вызывает симптомы неисправности реле стартера.

  • Примечание : Если полюса батареи заржавели, очистите их перед продолжением тестирования. Вы можете использовать пищевую соду и воду, смешанные с водой, чтобы очистить батарею от коррозии.Кроме того, вам нужно будет использовать щетку для очистки клемм, чтобы удалить сильную коррозию. Если да, наденьте защиту для глаз.

Этап 4. Проверьте концы клемм и соединения кабеля с реле стартера и массой корпуса стартера . Незакрепленный конец клеммы указывает на разрыв соединения внутри реле стартера.

Ослабленные кабели вызывают проблемы со схемой запуска и создают ситуацию, когда запускается не происходит.

Шаг 5. Проверьте перемычку на внутреннем реле стартера .Убедитесь, что он не сгорел, и убедитесь, что небольшой провод от замка зажигания не ослаблен.

Часть 2 из 4: Проверка аккумуляторной батареи и цепи реле стартера

Необходимые материалы

Шаг 1: Наденьте защитные очки . Не работайте с батареей или рядом с ней без защиты глаз.

Шаг 2: Подключите Sun Vat-40 или Ferret-40 к батарее . Поверните ручку и загрузите аккумулятор до 12,6 вольт.

Батарея должна держать заряд выше 9.6 вольт.

Шаг 3. Еще раз выполните тест батареи с помощью Sun Vat-40 или Ferret-40 . Поверните ручку и загрузите аккумулятор до 12,6 вольт.

Аккумулятор должен держать заряд выше 9,6 вольт.

Если аккумулятор показывает ниже 12,45 вольт перед нагрузкой, вам необходимо полностью зарядить аккумулятор. Полная зарядка составляет 12,65 вольт, а 75 процентов заряда - 12,45 вольт.

  • Предупреждение : Не проверяйте аккумулятор дольше 10 секунд, иначе аккумулятор может выйти из строя или протечь кислоту. Подождите 30 секунд между тестами, чтобы батарея остыла.

  • Примечание : Если у вас нет Sun Vat-40 или Ferret-40, вы можете использовать любой тестер нагрузки аккумулятора.

Шаг 4: Подключите индуктивный датчик . Подключите индуктивный датчик (провод усилителя) от Sun Vat-40 или Ferret-40 к кабелю реле стартера.

Это провод от аккумуляторной батареи к реле стартера.

Этап 5. Попытка завести автомобиль .Повернув к себе Sun Vat-40 или Ferret-40, поверните ключ в исходное положение и попытайтесь завести автомобиль.

Следите за тем, до какого значения падает напряжение и до какой величины повышается сила тока. Запишите показания, чтобы сопоставить их с заводскими настройками. Вы можете использовать перемычку стартера для обхода выключателя зажигания и проверки его исправности.

  • Примечание : Если у вас нет Sun Vat-40 или Ferret-40, вы можете использовать DVOM, цифровой вольт-омметр с индуктивным датчиком (выводом усилителя), чтобы проверить силу тока только на кабеле от аккумулятора к реле стартера. Вы не сможете проверить падение напряжения во время этого теста с помощью DVOM.

Часть 3 из 4: Замена реле стартера

Необходимые материалы

Шаг 1. Припаркуйте автомобиль на плоской твердой поверхности . Убедитесь, что передача в парке (для автоматики) или на 1 передаче (для МКПП).

Шаг 2: Установите противооткатные упоры вокруг оставшихся на земле шин . В этом случае противооткатные упоры огибают передние колеса, так как задняя часть автомобиля будет приподнята.

Включите стояночный тормоз, чтобы заблокировать задние колеса.

Шаг 3. Установите девятивольтовый аккумулятор в прикуриватель . Благодаря этому ваш компьютер будет работать, а ваши настройки будут актуальными в автомобиле.

Если у вас нет энергосберегающего устройства на девять вольт, ничего страшного.

Шаг 4: Отсоедините аккумулятор . Откройте капот автомобиля, если он еще не открыт, чтобы отсоединить аккумулятор.

Отсоедините заземляющий кабель от отрицательного полюса аккумуляторной батареи, отключив питание переключателей электрического стеклоподъемника.

Шаг 5: Поднимите автомобиль . Используя напольный домкрат, поднимите автомобиль под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 6: Установите опоры домкрата . Стойки домкрата должны находиться под точками крепления.

Опустите автомобиль на домкратные опоры. В большинстве современных автомобилей точки поддомкрачивания домкратов находятся на сварном шве прямо под дверями по днищу автомобиля.

На внешнем реле стартера:

Шаг 7: Снимите крепежный винт и кабель от реле к стартеру . Обязательно пометьте кабель.

Шаг 8: Снимите крепежный винт и снимите кабель от реле к батарее . Обязательно пометьте кабель.

Шаг 9: Снимите крепежный винт и снимите провод от реле к выключателю зажигания . Обязательно пометьте провод.

Шаг 10: Снимите монтажные болты, которыми реле крепится к крылу или брандмауэру .Снимите реле с кронштейна, если есть кронштейн.

На внутреннем реле стартера:

Шаг 11: Возьмите ходунку и пройдите под автомобиль . Найдите стартер на двигателе.

Шаг 12: Отсоедините кабель от реле к батарее . Обязательно пометьте кабель.

Шаг 13: Отсоедините кабель от корпуса стартера до блока цилиндров . Обязательно пометьте кабель.

  • Примечание : Не выбирайте цветовую согласованность, так как большинство кабелей к пускателю все черные и могут быть одинаковой длины.

Шаг 14: Отсоедините небольшой провод от реле к выключателю зажигания . Обязательно пометьте провод.

Шаг 15: Снимите болты крепления стартера . Головки некоторых болтов имеют страховочную проволоку.

Перед снятием болтов необходимо отрезать контровочную проволоку боковыми кусачками.

  • Примечание : При снятии стартера будьте готовы к двигателю. Некоторые стартеры могут весить до 120 фунтов в зависимости от типа транспортного средства, на котором вы работаете.

Шаг 16: Снимите стартер с двигателя . Возьмите стартер и поставьте его на скамейку.

Шаг 17: Снимите крепежные винты с реле на стартере . Снимаем реле.

Проверить состояние контактов реле. Если контакты в порядке, вы можете очистить их безворсовой тканью. Если контакты повреждены, вам нужно будет заменить узел стартера.

На внешнем реле стартера:

Шаг 18: Установите реле в кронштейн .Установите монтажные болты, чтобы закрепить реле на крыле или брандмауэре.

Шаг 19: Установите винт крепления провода, идущий от реле к выключателю зажигания .

Шаг 20: Установите кабель и крепежный винт от реле к батарее .

Шаг 21: Установите кабель и крепежный винт от реле к стартеру .

На внутреннем реле стартера:

Шаг 22: Установите новое реле на корпус стартера .Установите крепежные винты и прикрепите новое реле стартера к стартеру.

Шаг 23: Протрите стартер и пройдите с ним под автомобиль . Установите стартер на блок цилиндров.

Шаг 24: Установите монтажный болт, чтобы закрепить стартер . Удерживая стартер, другой рукой установите монтажный болт, чтобы прикрепить стартер к двигателю.

После ввинчивания крепежного болта можно отпустить стартер, и он должен оставаться на месте.

Шаг 25: Установите оставшийся набор крепежных болтов . Это полностью закрепит стартер на блоке двигателя.

  • Примечание : При снятии стартера, если какие-либо прокладки выпали, вставьте их обратно. Не оставляйте их. Также, если вам нужно было снять страховочную проволоку с головок болтов, обязательно установите новую страховочную проволоку. Не оставляйте страховочный трос, так как болты стартера могут ослабнуть и выпасть.

Шаг 26: Подсоедините кабель от блока двигателя к корпусу стартера .

Шаг 27: Подключите кабель от аккумулятора к клемме реле .

Шаг 28: Подсоедините небольшой провод от переключателя зажигания к реле .

Шаг 29: Снова подсоедините заземляющий кабель к отрицательной клемме аккумулятора. Снимите девятивольтовый аккумулятор с прикуривателя.

Шаг 30: Затяните зажим аккумулятора . Убедитесь, что соединение хорошее.

Если у вас не было устройства энергосбережения на девять вольт, вам придется сбросить все настройки в вашем автомобиле, такие как радио, электрические сиденья и электрические зеркала.

Шаг 31: Поднимите автомобиль . Используя напольный домкрат, поднимите автомобиль под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 32: Снимите опоры домкрата .

Шаг 33: Опустите автомобиль так, чтобы все четыре колеса были на земле . Вытащите домкрат и отложите его в сторону.

Шаг 34: Снимите противооткатные башмаки .

Часть 4 из 4: Тест-драйв автомобиля

Шаг 1: Вставьте ключ в замок зажигания и поверните его в начальное положение .Двигатель должен запуститься нормально.

Шаг 2: Объезжайте на автомобиле вокруг квартала . Во время тест-драйва обязательно проверяйте индикаторы индикаторов аккумулятора или двигателя.

Если лампа двигателя загорается после замены реле стартера, возможно, требуется дальнейшая диагностика системы запуска или возможная электрическая проблема в цепи переключателя зажигания. Если проблема не исчезнет, ​​попросите одного из сертифицированных технических специалистов YourMechanic произвести замену.

GTA San Andreas ВАЗ 2107 Мод

  • Grand Theft Auto V
      • MODS показать все

      • Самолет (298)
      • Велосипеды (430)
      • Лодки (68)
      • Легковые автомобили (5672)
      • Helis (67)
      • Карты (465)
      • Моды (1293)
      • Другое (82)
      • Сохранения (45)
      • Скины (965)
      • Инструменты (41)
      • Кроссовки (22)
      • Поезда (46)
      • Оружие (157)
      • Рекомендуемые Дополнительно

      • BMW M3 E30 1990 [Дополнение | Тюнинг | Шаблон]
      • Информация и СМИ

      • Информация
      • Карта
      • Пресс
      • Коды
      • Прохождение
      • Учебники
      • Скриншоты
      • Скриншоты (PC)
      • Произведения
  • Grand Theft Auto IV
      • MODS показать все

      • Самолеты (50)
      • Велосипеды (237)
      • Лодки (39)
      • Легковые автомобили (5943)
      • Helis (88)
      • Карты (318)
      • Моды (1754)
      • Другое (133)
      • Сохранения (45)
      • Скины (1577)
      • Инструменты (77)
      • Кроссовки (24)
      • Поезда (7)
      • Оружие (400)
      • Рекомендуемые Дополнительно

      • 1993 Chevrolet Caprice (Колесо 2)
      • Информация и СМИ

      • Карта
      • Место нахождения
      • Персонажи
      • Оружие
      • Радиостанции
      • Рассказ
      • Прохождение
      • TLAD Прохождение
      • Прохождение
      • TBogT
      • Коды
      • Коды ошибок
      • (ПК)
      • Скриншоты
      • Скриншоты (PC)
      • Произведения
  • Сан-Андреас
      • MODS показать все

      • Самолеты (1925)
      • Велосипеды (1758)
      • Лодки (132)
      • Легковые автомобили (25540)
      • Вертолет (403)
      • Карты (1274)
      • Модификации (19520)
      • Другое (514)
      • Сохранения (259)
      • Скины (16058)
      • Инструменты (202)
      • Кроссовки (10)
      • Поезда (420)
      • Оружие (3526)
      • Рекомендуемые Дополнительно

      • 1992 Honda NR-750
      • Информация и СМИ

      • Карта
      • Пресс
      • Учебники
      • Скриншоты (PC)
      • Скриншоты (Xbox)
      • Скриншоты (PS2)
      • Произведения
  • Вайс-Сити
      • MODS показать все

      • III / VC Автомобили (2548)
      • Самолеты (24)
      • Велосипеды (148)
      • Лодки (13)
      • Вертолет (23)
      • Карты (181)
      • Моды (1266)
      • Другое (62)
      • Сохранения (52)
      • Скины (684)
      • Инструменты (40)
      • Кроссовки (5)
      • Оружие (295)
      • Рекомендуемые Дополнительно

      • 2009 Aprilia RSV4 - издание II
      • Информация и СМИ

      • Оружие
      • Карта
      • Скриншоты (PC)
      • Скриншоты (Xbox)
      • Скриншоты (PS2)
      • Произведения
  • GTA III
      • MODS показать все

      • Легковые автомобили (2548)
      • Карты (19)
      • Моды (1155)
      • Другое (56)
      • Сохранения (37)
      • Скины (384)
      • Инструменты (24)
      • Кроссовки (3)
      • Рекомендуемые Дополнительно

      • 2015 Ferrari 458 Speciale v1.1
      • Информация и СМИ

      • Скриншоты (PC)
      • Скриншоты (Xbox)
      • Скриншоты (PS2)
      • Произведения
  • Меню
    • Архив новостей
    • Поиск

    • Загрузить мод

    • FAQ
    • Учебники

    • Форумы

  • Профиль
    • Мой профиль
    • Мои загрузки
    • Мое избранное
    • Настройки
    • Пожалуйста, войдите
  • Поиск
    • Разместить Расширенный поиск
  • Загрузить мод
  • Сообщения
    • Сообщения:
      Пожалуйста, войдите, чтобы использовать эту функцию сайта.

      Войти | регистр

  • Уведомления
    • Уведомления:
      Пожалуйста, войдите, чтобы использовать эту функцию сайта.

Стартер

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
