Как замкнуть стартер на ваз 2110, причины поломки стартера

Многие автомобилисты сталкивались с такой проблемой как поломка стартера. Он может сломаться в любой момент. Как завести машину, если не работает стартер, а ехать необходимо? Завести машину возможно таким путем как замкнуть стартер напрямую или завестись без него. Но перед тем как это сделать, следует ознакомиться с основными поломками стартера и понять все нюансы.

Знаете ли вы? Стартер служит в два раза меньше чем двигатель, всего 5-6 лет. Поэтому диагностика стартера актуальна как для авто, что уже не первый год в эксплуатации, так и для новоприобретенных.

Основные поломки стартера

Стартер обеспечивает пуск двигателя. Он создает крутящий момент коленвала с нужными оборотами для степени сжатия и сгорания горючей смеси. Если стартер начал работать с перебоями, нужно выяснить причину такого его поведения.

Важно! Стартер работает с другими системами машины в одной пусковой цепи. Поэтому поломки могут быть механическими и электрическими.

Если стартер не хочет крутить или делает это медленно

– обратите внимание на электрическую цепь и аккумулятор:

  • АКБ не заряжен;
  • плохо закреплены контакты;
  • плохой контакт и поломка провода от клеммы втягивающего реле;
  • поврежденный провод между аккумулятором и стартером;
  • несоответствие масла в картере по вязкости;
  • не функционирует контактная группа замка зажигания.

Если не работает стартер или просто не включается, это может быть: неисправность реле, короткое замыкание в обмотке самого стартера.

Если вращается якорь стартера, но стартер не может провернуть коленвалэто: пробуксовка муфты свободного хода или тугой ход привода винтовой нарезки.

Бывают случаи когда стартер не отключается после пуска. Причинами могут быть: заедание приводов на валу якоря, заедает в замке зажигания, износ подшипников. Исправить такие поломки можно путем замены поврежденных деталей.

Если вы заметили что стартер начал шуметь. Это может быть: шестерня привода вышла из зацепления,ослабилось крепление или полюса стартера.

Стартер подвержен большим нагрузкам, так как ему приходится вращать большой маховик и приводить в действие поршневую группу двигателя. Поэтому следует внимательно к нему относится и проводить диагностику для избегания поломок.

Замкнуть стартер с толкача

Перед тем как завести машину напрямую через стартер следует выяснить, почему стартер вышел из строя.

Если причина в неисправности реле, втягивающем реле, обмотке стартера, то запустить его можно с толкача. Для этого вам понадобятся пара помощников. Они будут упираясь в багажник авто и его разгонять, а вы включаете ключ зажигания и первую передачу. Чем быстрее будут толкать машину помощники, тем быстрее она заведется.

Знаете ли вы? Разгон с толкача самый популярный метод завести авто без стартера среди автолюбителей.

Буксировка автомобиля

Еще один метод завести машину если не работает стартер – это буксировка. Для этого вам понадобится еще одно авто и трос. Если поломка случилась в пути, просто остановите любой автомобиль и попросите помочь вам завестись. Много это времени не займет, зато вы продолжите свой путь.

Важно! Не забудьте тот факт, что когда ваша машина при буксировке заведется, она будет ускорятся, не забывайте останавливаться, когда останавливается авто впереди, не глушите мотор когда выйдете из машины, чтобы отцепит трос.

Замыкание отверткой

Замыкание стартера отверткой можно проводить, только если причиной поломки стало втягивающее реле. Узнать такую поломку можно по щелканью из-под капота когда вы проворачиваете ключ. Это значит что включение втягивающего реле происходит, но ведущая шестерня не поворачивает коленвал. В такой ситуации нельзя сделать ничего кроме как перемкнуть стартер отверткой и таким образом дать напряжение на обмотки.

Для замыкания стартера отверткой нужно выставить рычаг КПП в нейтральном положении и затянуть тормоз. В этих условиях отвертка будет работать как втягивающее реле. Отвертку вставляем между силовыми клеммами замкнув их.

Для того чтоб завести машину напрямую через стартер лучше всего прибегнуть к помощи ассистента. Таким образом, это упростит задачу. Один будет вставлять отвертку, другой – замыкать контакты. С помощником все пройдет гораздобыстрееи проще.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Как замкнуть стартер на ВАЗ-2110 напрямую – Taxi Bolt

В успешном запуске двигателя немалую роль играет втягивающее реле стартера. Когда оно выходит из строя, стартер не включится и двигатель не заведется. Однако существует старый проверенный способ…Если при попытке запуска двигателя, стартер не включается и уже известно, что причина во втягивающем реле, можно воспользоваться включением стартера напрямую. Чтобы понять, в чем смысл данного метода, нужно кратко узнать принцип его подключения.

Электродвигатель стартера включается тогда, когда якорь втягивающего реле смещается и замыкает контакты силовой цепи. В свою очередь втягивающее реле смещает якорь, когда подается напряжение с замка зажигания. Если втягивающее по каким-то причинам не может замкнуть контакты электродвигателя стартера, то это можно сделать вручную.

Самые главные правила при включении стартера напрямую:

— Автомобиль должен стоять на нейтральной передаче и быть застопорен стояночным тормозом— Зажигание должно быть включено— В качестве перемычки должен использоваться проводник тока достаточной длины и сеченияЕсли все эти правила выполнены и к стартеру есть свободный доступ, то можно приступить к его включению. По традиции в качестве перемычки используют толстую отвертку. Смысл метода в том, чтобы замкнуть контакты силовой линии на втягивающем реле. Делать это нужно аккуратно, чтобы не коснуться отверткой корпуса стартера или какой-нибудь другой металлической детали, потому что иначе возникнет короткое замыкание.

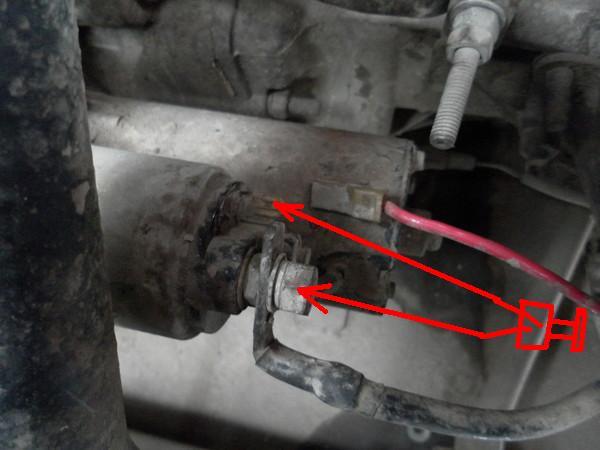

Если точно замкнуть отверткой два силовых контакта на втягивающем реле, то это будет равносильно замыканию этих же контактов изнутри реле его якорем. То есть мы имитируем работу втягивающего и подключаем электродвигатель стартера. Он начнет работать и, если включено зажигание, основной двигатель автомобиля заведется.

При этом нужно учесть, что в момент замыкания контактов отверткой, скорее всего, возникнет некоторое количество искр, поэтому такой метод запуска требует хорошей выдержки. Еще один недостаток – в том, что не на каждом автомобиле можно подлезть к стартеру настолько, чтобы можно было замкнуть контакты на втягивающем реле.

После того, как двигатель автомобиля завелся, отвертку нужно убрать от контактов и стартер отключится.

(Пока оценок нет).

Загрузка…

string(10) "error stat"
string(10) "error stat"

Поломка стартера знакома большинству автомобилистов. Это может произойти в самый неожиданный момент. Приходится заводить машину альтернативными способами, например, путём замыкания контактов. Как правильно подключить стартер, подробно описано ниже.

Случаи, в которых проблему можно решить на месте

Если стартер не крутит, завести машину можно несколькими способами:

  • замкнуть контакты стартера отвёрткой;
  • соединить пускатель напрямую с аккумулятором.

В автомобильной системе стартеру выделяется отдельная роль — раскручивать коленвал, чтобы создать нужный крутящий момент и степень сжатия для топливно-воздушной смеси. Естественно, пускатель функционирует вкупе с другими узлами и электрическими системами. Поэтому могут произойти повреждения различного свойства:

  • отсутствие напряжения в бортовой сети;
  • разрядка аккумулятора;
  • повреждение проводов;
  • проблема в замке зажигания;
  • несоответствие вязкости масла в картере;
  • ослабление контактов.

Если не работает именно стартер, то в большинстве случаев выходит из строя тяговое реле, сгорает обмотка катушки, пробуксовывает бендикс или туго ходит привод винтовой нарезки.

Некоторые повреждения стартера допускают его нормальную работу при заведённом двигателе. А вот раскрутить тяжёлый маховик с первого раза ему не удаётся. В любом случае после удачного запуска необходимо срочно отвезти стартер на профессиональную диагностику, чтобы выявить истинную причину неисправности.

Таким образом, сбой в работе стартера может быть вызван:

  • неисправностью пускового реле;
  • износом бендикса;
  • неполадками со втягивающим реле;
  • сгоранием внутренних элементов узла.

Как можно замкнуть стартер напрямую

Замкнуть стартер напрямую можно путем соединения с АКБ или через контакты. Оба варианта рабочие, если якорь устройства не повреждён.

Замыкание клемм отверткой, монтировкой или гаечным ключом

Если неисправно тяговое реле, используется метод прямого замыкания любым металлическим стержнем нужной длины. Это может быть отвёртка, гаечный ключ или монтировка. О проблемах со втягивающим свидетельствует характерное пощёлкивание во время поворота ключа в замке зажигания. Стартер в этот момент неспособен провернуть коленвал, так как зубья бендикса не цепляются за венец маховика. Замкнув силовые клеммы стартера, удастся пустить ток на электрообмотки напрямую. Гаечный ключ или отвёртка возьмут на себя функции тягового реле.

Обязательно перед этим нужно поставить машину на ручник и в нейтралку, во избежание несчастных случаев. Сам инструмент должен иметь изолированную ручку и довольно толстый стержень. Поэтому рекомендуется использовать один из вышеописанных предметов. Монтировку или ключ можно обмотать изолентой в месте захвата.

Замыкать контакты B и S, M и B — категорически запрещено!  Расшифровка: B – Bold или толстый провод — контакт постоянного напряжения. На многих стартерах закрыт защитной резиновой шляпкой и помечен «+12».

M – Motor или электрический мотор. S – Start, изготовлен контакт в виде резьбового отвода, лепестка или штекера, зачастую закрыт пластиковым наконечником, поэтому перед принудительным замыканием надо снять.  8 – минусовой контакт, соединён с корпусом.

На некоторых моделях авто (Ваз 2109, 2110, 2114), чтобы перемкнуть стартер отверткой, надо демонтировать воздушный фильтр и отсоединить фишку, проложенную на контактную группу. После запуска мотора всё обратно собирается.

Возможные последствия

Недостатком данного способа реанимации стартера является риск спалить катушку зажигания автомобиля. По этой причине не рекомендуется повторно совершать процедуру — достаточно одного раза. Если не получилось запустить мотор, значит, проблему нужно искать в другом месте.

Ещё один неприятный момент: в точках соединения отвёртки с контактами, независимо от ампеража автомобиля, образуется ток силой 40-50 А. Из-за этого стержень инструмента может прикипеть, дать сильную отдачу в руку. Решение: без паники скинуть рожковым ключом минусовую клемму.

Подключение напрямую к аккумулятору

Отрезок медного кабеля, клеммы типа «крокодил» и плоский штекер, — вот и всё, что нужно для прямого соединения стартера с АКБ. Из этих трёх компонентов собирается переноска, которая даст возможность завести двигатель. Интегрировать самодельное устройство нужно с силовым кабелем, идущим на стартер. Он имеет разъём, куда и необходимо вдеть провод.

Дальнейшие действия:

  • поставить машину на нейтралку;
  • включить зажигание;
  • соединить «крокодил» с плюсовой клеммой аккумулятора.

Самодельная переноска с крокодилом

Если никаких других неисправностей нет, стартёр должен заработать. После запуска силового агрегата нужно быстро скинуть клемму с аккумулятора. Изготовленный провод выдернуть из соединения, снятый штекер установить  на место.

Всё делается просто, но рекомендуется соблюдать осторожность. В противном случае можно обжечься или замкнуть что-то.

Как еще можно завести машину, если стартер не крутит

Существуют и другие способы завести машину без стартера: путём буксировки или с толкача.

Важно! Оба варианта не подходят для автомобилей с АКПП, поскольку из-за особенностей конструкции «автомата» возможны негативные последствия. Толкание — более распространённый способ среди автомобилистов, но нужна помощь нескольких человек.

Буксировка авто потребует наличия крепкого троса. Он соединяется с крюком другой машины, после чего та трогается с места. Если нет проблем с зажиганием или других неисправностей двигателя, он практически всегда заводится. Только важно соблюдать несколько правил:

  • ведущее транспортное средство не должно стартовать с места резко, на большой скорости, так как можно вырвать с места бампер или порвать трос;
  • буксируемому авто запрещается резко тормозить или останавливаться, пока едет ведущая машина, что тоже грозит разрывом троса и другими последствиями;
  • в момент отцепления троса не заглушать двигатель, иначе он может повторно не завестись.

Способ «толкача» подходит для любой модели, главное, плотный упор нескольких пар рук в багажник или капот машины. Коробку передач желательно выставить на 2-ю, 4-ю или заднюю передачу. Чем сильнее разгонится автомобиль, тем больше шансов завести двигатель. Поэтому рекомендуется толкать средство на спуске.

Ещё один вариант запуска подойдёт для машин с передним приводом. Необходимо поднять автомобиль, вывесить одно из колёс. Затем вывернуть его до упора в сторону от машины, намотать на покрышку буксировочный трос или крепкую верёвку длиной 5 метров.

Выставить третью передачу, включить зажигание. Резко потянуть за шнур, раскрутив колесо. После запуска мотора поставить рычаг коробки передач на нейтральную скорость.

Некоторые заднеприводные автомобили, например, Ваз 2107, можно запустить кривым стартером — заводной ручкой. Вдев её одним концом в специально предусмотренное отверстие на кузове, следует быстро вращать в одном направлении.

Стартер является несложным, но чрезвычайно важным компонентом машин с двигателем внутреннего сгорания. 90% случаев трудного пуска объясняется проблемами с окислившимися контактами, обрывом проводов или неисправностью электрики. Поэтому в первую очередь рекомендуется провести ревизию этих составляющих.

Если у вас возникли вопросы – оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них.

Авто, двигатель которого не удалось запустить, перестаёт быть средством передвижения, превращаясь в кучу дорогого металлолома. Если это случилось в мороз, то справиться с проблемой можно, «оживив» аккумулятор или запустив мотор методом буксировки. Но в тех случаях, когда стартер никак не откликается на поворот ключа зажигания у машины с исправной батареей в тёплую погоду, самый быстрый способ запуска двигателя – это напрямую замкнуть стартер. Тот водитель, который знает, как это сделать, сможет также воспользоваться этим способом в целях диагностики системы запуска.

Причины неисправности стартера

Если при попытке включения стартер всё же подаёт признаки жизни, например, слышно, как его якорь вращается вхолостую или раздаётся неприятный звук при пробуксовывании обгонной муфты бендикса, то поломка узла носит механический характер. То есть имеет место выход из строя вилки, обгонной муфты или планетарного редуктора (при наличии такового). В таком случае завести машину, если стартер не работает, не удастся. Придётся его снимать и ремонтировать, а запуск осуществлять «с толкача».

Схема автомобильного стартераСлишком медленная прокрутка маховика служит признаком того, что якорь задевает за статор. Как говорят автомобилисты — «башмачит». Происходит это вследствие износа подшипников скольжения якоря – втулок. Причём если долго эксплуатировать стартер с изношенными втулками, то пластины обмотки якоря, постоянно «цепляющиеся» за статор, начнут смещаться, повредят провода обмотки и произойдёт замыкание. Для того чтобы сузить круг поиска неисправности, когда она связана с нарушением подачи питания, в автосервисах часто применяют такой способ запустить стартер, как замыкание клемм «плюсовых» проводов, подключенных к втягивающему реле. Если попытка не увенчалась успехом, то неисправность следует искать внутри стартера. Её причиной могут быть:

  1. Износ или зависание щёток.
  2. Обрыв проводки во втягивающем реле.
  3. Обрыв обмоток статора или якоря.
  4. Обгорание контактов втягивающего реле.

Заработавший в результате такого «прямого включения» стартер станет явным указанием на то, что электрическая цепь нарушена вне узла, то есть возможны такие варианты:

  1. Поломка контактной группы замка зажигания.
  2. Выход из строя реле включения стартера.
  3. Обрыв или замыкание на «массу» плюсовых проводов.
  4. Обрыв «массового» провода двигателя или сильное окисление его клемм.

Такой способ запуска годится не только для диагностики, но и может выручить в тех случаях, когда ремонтировать авто нет времени, а ехать всё-таки нужно.

Способы замыкания стартера напрямую

Проводка к стартеру подключается через два контакта, расположенных в крышке втягивающего реле. Провод большого сечения подключен постоянно, даже при выключенном зажигании, так как он соединён напрямую с «плюсовой» клеммой АКБ (на рис. ниже обозначен жёлтой стрелкой).

Стартер начинает работать, когда напряжение подаётся на более тонкий провод. При этом втягивающая обмотка перемещает сердечник, который прижимает контактную пластину (красная стрелка) к головкам медных болтов.

Замыкается силовая цепь стартера – второй силовой контакт соединён с обмотками статора и якоря. Якорь начинает вращаться, а параллельно с этим:

  1. Подключается удерживающая обмотка реле. Она обеспечивает надёжный контакт и предотвращает «выталкивание» бендикса из зацепления с маховиком.
  2. Сердечник через рычаг (вилку) выталкивает бендикс к маховику.

При прекращении подачи питания на контакт 50 удерживающая обмотка «отпускает» сердечник, под воздействием возвратной пружины размыкающий электрическую цепь и выводящий из зацепления бендикс. При обрыве цепи, подводящей напряжение к выводу 50 стартера, можно замкнуть контакты отвёрткой либо просто металлическим стержнем. Силовая клемма втягивающего реле, к которой напряжение подводится всегда, послужит средством «обхода» штатной проводки. Ток поступит на втягивающую обмотку напрямую, минуя выключатель зажигания и реле.

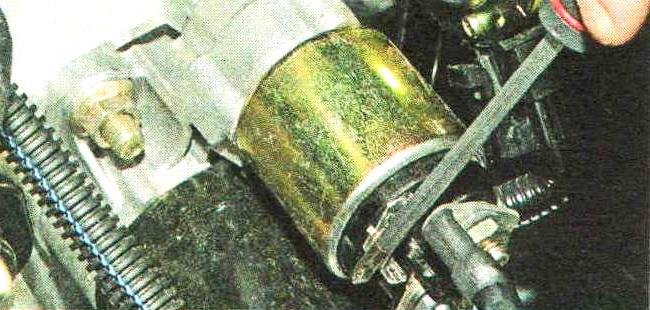

Замыкание стартера отверткойВ момент включения происходит сильное искрение между отвёрткой и клеммами, но опасаться этого не стоит. Гораздо опаснее соединить плюсовые выводы с «массой». Например, коснувшись одновременно контактов и корпуса стартера или кузова.

На автомобилях, у которых компоновка подкапотного пространства не позволяет таким способом «добраться» до контактов на втягивающем реле, запустить двигатель можно иначе – замкнуть соответствующие контакты реле включения стартера, которое обычно устанавливается на брызговике двигателя или щитке передка.

Сделать это можно двумя способами:

  1. Соединить контакты 87 и 30 (на схеме ниже) металлической перемычкой.
  2. Сняв крышку реле, вручную нажать на контактную пластинку, имитируя срабатывание катушки.

Электрическая схема стартера.

При попытках запустить мотор путём замыкания контактов реле не следует забывать включать зажигание. Иначе не будет работать система искрообразования, а на впрысковых авто также и система питания двигателя.

Оказавшись в непредвиденной ситуации, автомобилист должен быть всегда готов действовать по инструкции. Если он обладает соответствующей информацией, то ему нипочем никакая проблема, даже если автомобиль не заводится.

Многим автомобилистам приходится хоть раз в жизни сталкиваться с проблемами, связанными со стартером транспортного средства. Стартер упорно отказывается работать, как раньше, хотя и само не испорчено (проблемой становится втяг. реле). Что делать в этом случае и как оживить стартер, мы и рассмотрим в нашей статье. Существует известный всеми людьми на земле закон Мерфи, как его еще называют в народе закон подлости. Машина портится в самый неподходящий момент, когда нужно срочно куда-либо ехать, а время все поджимает и поджимает. Ничего в этом случае не остается, как замкнуть контакты стартера, чтобы оживить этот важный элемент автомобиля.

Диагностика

Она необходима прежде, чем автомобилист хочет приступить к активным действиям. Если суметь выявить причины такого поведения стартера, то их можно устранить прямо на месте, не отправляясь даже в автосервис и не теряя лишнего времени. Азы ремонта стартера учат нас, что самыми сложными поломками считаются следующие:

  • Реле стартера вышло из строя;
  • Втягивающее реле испортилось;
  • Износился бендикс;
  • Обмотка стартера перегорела.

В случае, если хоть одна из вышеприведенных поломок подтвердилась, приходится искать способы завода авто с нерабочим стартером. Они есть, но их очень мало. Зато они помогут справиться с проблемой на все 100 процентов.

Способ первый или напрашивающийся сам по себе

Этот способ называют дедовским и он подразумевает помощь нескольких крепких ребят, оказавшихся ненароком рядом. Достаточно упереться им руками в багажник или капот автомобиля, разогнать его, а водителю в это время надо будет успеть завести двигатель на второй передаче или задним ходом. Если скорость автомобиля будет достаточной, а остальные детали в порядке, то не завестись машина просто не может. Такой способ в народе называют еще с толкача.

Способ второй — буксировка

Не менее эффективный и даже более надежный, но нужна другая машина помощнее вашего автомобиля. Буксировать транспортное средство достаточно будет на небольшое расстояние, после чего завести двигатель тем же манером, что описывалось выше. В этом случае хотелось бы дать пару дельных советов:

  • Не глушить автомобиль, после того, как он завелся и отправиться затем сразу в сервис;
  • Не забывать, что после завода машина наберет скорость, если она на второй передаче и вы нажали на педаль акселератора;
  • Не забывать, что после завода, буксирующий вас автомобиль остановится. Поэтому нужно будет успеть затормозить.

Третий способ — замыкание

И наконец, мы подошли собственно к теме данной статьи: правильно замкнуть стартер отверткой. В этом случае не нужна грубая физическая сила или буксировка. Достаточно будет вооружиться простой отверткой, желательно с длинной рукоятью.

Прежде, чем перейти непосредственно к алгоритму проведения процесса, давайте остановимся на вопросе: а чем лучше замкнуть стартер — отверткой, гаечным ключом или монтировкой? Отметим сразу, что монтировка — это вариант на черный день, когда под рукой не оказывается ни отвертки, ни ключа. Как правило, отвертка и ключ помогают в случаях, когда неисправно реле.

Характерные щелчки из-под капота при повороте ключа в замке зажигания, тому полное подтверждение. Шестерня бендикса не в состоянии провернуть коленвала, так как реле не дает достаточно энергии. Остается замкнуть стартер, давая напряжение непосредственно на обмотки.

Как и говорилось выше, желательно вооружиться большой отверткой или ключом, который бы достал обе силовые клеммы реле, чтобы их перемкнуть. Не забываем выставить рычаг коробки на холостой ход, а ручник затянуть до отказа. Ключ в замке зажигания надо повернуть на пол-оборота, чтобы зажглись соответствующие лампочки на панели приборов.

Отвертка, приложенная к клеммам, в данном случае срабатывает, как само реле. Способ, как видим не хитрый. Но надо всегда быть начеку.

Дело в том, что можно навредить катушке. Она легко выходит из строя, если несколько раз подряд делать такое. Просто на классических контактных системах катушка не имеет соответствующей защиты, как на бесконтактных системах.

Замыкание

  • Попросить ассистента сесть в автомобиль;
  • Пусть он поставит ключ зажигания в положение зажигания, а вы в это время замкнете контакт.

Таким образом, научившись самостоятельно оживлять стартер, можно спокойно отправляться на самые дальние расстояния.

Проблема будет решена в одну минуту. Но затем надо будет в обязательном порядке посетить автомастерскую, где стартер подвергнется тщательной диагностике со стороны специалистов. Они сразу же определят причину, устранят ее и вы больше не попадете под закон Мерфи. Хотя никто не может дать гарантии, что это не произойдет по истечении определенного промежутка времени.

Вам также может понравиться.

Источники:

Как замкнуть стартер напрямую отверткой на ВАЗ и иномарках

Как правило, такая проблема, как поломка стартера застает большинство автомобилистов в самый неподходящий момент. И решать проблему приходится быстро, на месте, используя не стандартные, но не менее эффективные способы.  Но при решении проблемы возникает множество вопросов — как правильно подключить стартер, как замкнуть стартер напрямую, как перемкнуть стартер отверткой и так далее. Давайте разберемся во всех тонкостях различных способов. Для более правильного и оперативного ремонта необходимо разобраться в причинах.

Причины

Чаще всего поломка стартера — это медленное постепенное действие. Чтобы предупредить поломку, при замедлении стартера обратите внимание на состояние электрической цепи либо аккумуляторной батареи.

Наиболее распространенные причины плохой работы стартера либо его отказа, на что в первую очередь стоит обратить внимание при проблеме:

  • Аккумулятор.
  • Фиксация контактов.
  • Целостность проводов, ведущих к клеммам.
  • Повреждение цепи между аккумулятором и стартером.
  • Неработающая контактная группа.
  • Замыкание обмотки, поломка реле
  • Так же не редки случаи износа подшипников, при этом стартер после зажигания не выключается.

Если работа двигателя сопровождается странным шумом обратите внимание на крепления и шестерню привода.

Сразу оговоримся о случае, когда устранить поломку можно только ремонтом стартера либо завести автомобиль с толчка — при включении будет звук, вращающегося в холостую якоря, либо пробуксовывания обгонной муфты бендикса, это означает, что поломка узла механическая. Это означает выход из строя вилки, обгонной муфты или планетарного редуктора (если такой предусмотрен конструкцией автомобиля).

Медленное вращение маховика является признаком контакта якоря о статор. На жаргоне автомобилистов — «башмачит». Причина этого — износ втулок. При дальнейшей эксплуатации стартера с изжившими себя втулками пластины, обмотка якоря, цепляющаяся за статор, сместится, повредив провода обмотки, тем самым сделает замыкание.

При проблеме с подачей питания, автоэлектрики используют способ включения стартера, как замыканием клемм «плюсовых» проводов, подключенных к втягивающему реле. Если такая диагностика не дала результатов, то причину ищут внутри статора.

Как замкнуть стартер на прямую

Проблема со стартером особенно часто встречается на машинах отечественного производства — при включении зажигания ничего не происходит. Наиболее простым решением этой проблемы будет замкнуть стартер на прямую с помощью какого-либо металлического предмета.

Для этих целей подойдет отвёртка, гаечный ключ, монета, абсолютно любой предмет, сделанный из металла. Для ВАЗ 2114, 2110 и 2109 необходимо открыть капот, снять воздушный фильтр, отсоединить клемму зажигания от стартера и замкнуть самостоятельно. Предварительно обязательно поставьте машину на ручник, а коробку в нейтральное положение и проверните ключ в режим зажигания. Далее вставляем отвёртку, гаечный ключ или какой-либо металлический предмет между силовыми клеммами. Силовая клемма втягивающего реле, к которой подводится обычно напряжение, пойдет в качестве «обхода» проводки автомобиля. Ток пойдет на втягивающую обмотку напрямую, не проходя через выключатель зажигания и реле.

Выше описанный метод можно применять только в случаях поломки втягивающего реле. Определятся это довольно просто, при провороте ключа из-под капота будет слышно «щелканье», означающее неспособность реле выполнить свои функции.

Важно! При неисправности иного характера данный способ не подходит и может привести к поломке всего устройства. При использовании «голого» предмета замыкания позаботьтесь об изоляции в месте хвата.

В момент замыкания между клеммой и отверткой возникнет сильное искрение и это абсолютно нормально, главное во время замыкания не касаться корпуса стартера или кузова автомобиля.

Не на всех автомобилях есть доступ к стартеру через подкапотное пространство. Так на «французах» доступ к стартеру осуществляется из-под днища, правда для этого придется открутить защиту картера.

Будьте внимательны, не стоит использовать этот способ многократно, так как велик риск спалить катушку. Так же во время замыкания будет довольно большой ток в 40 -50 ампер, и стержень перемычки может прикипеть к контактам, в этом случае спокойно скиньте минусовую клейму с аккумулятора.

Заводим машину без вмешательства в подкапотное пространство

Если автомобиль имеет небольшую массу, а рядом есть помощники и пространство, позволяющее беспрепятственно сделать разгон, то следует прибегнуть к способу именуемым в народе «с толкача». Для этого необходимо водителю повернуть ключ зажигания, далее при достаточном разгоне примерно в 10-20 км выжать сцепление и включить вторую передачу, далее уверенно, но не спеша отжать педаль, как только автомобиль заведется рекомендоваться включить нейтральную передачу и дать прогреться двигателю до рабочей температуры.

Обратите внимание, что подобный метод работает только на автомобилях с механической коробкой передач. В зимнее время рекомендуется заводиться с третей передачи во избежание пробуксовки колес.

Так же есть способ, для случаев с отсутствием помощников либо необходимого места для маневра.

Важно! Подходит только для автомобилей с передним приводом и исправным ручным тормозом.

Ставим домкрат под одно из передних колес, послед поднятия на него наматывается трос, либо любая другая схожая веревка и резким движением пытаемся провернуть колесо в сторону движения. Не забудьте только сначала включить зажигание и вторую передачу. В случае успешного запуска двигателя поставьте нейтральную и спустите машину, при неудачной попытке повторите действие.

Стоит упомянуть о методе буксировкой, как правило автовладельцы всегда готовы помочь в сложной ситуации собрату, поэтому не стесняйтесь попросить помощи. Принцип действия такой же как с толкача, только будьте бдительны, когда машина заведется не задеть буксирующий вас автомобиль.

Способ для ВАЗ 2107

У данной машины предусмотрен запуск стартера с помощью специальной ручки. Для этого вставьте ее в предусмотренное отверстие в кузове и путем быстрого вращения машина должна завестись.

В конце хочется добавить, что все описанные методы стоит использовать, когда по разного рода причины нет возможности получить профессиональную помощь либо отбуксировать автомобиль в автомастерскую. Поэтому мы настоятельно рекомендуем обращаться к профессионалам, а перед самостоятельным решением проблемы внимательно изучить возникшую проблему и ее решение для дальнейшего избегания негативных последствий. Удачи вам на дорогах!

Навигация по записям

Стартер крутит только напрямую ВАЗ 2110

Почему не срабатывает стартер на ваз 2110.

Долго крутит стартер ваз 2110.

Re: Решено: Поворачиваешь ключ, лампочки пригасают, но стартер не крутит.

запчасти стартёр ваз.

10. Просмотров. змейка реле старте. b Электросхема ваз 2110 инжектор.

Стартер Ваз-2110-3.

пошел к машине, у меня. посмотрел картинку. стартер. на авторынке за 3.5 ки...

5. Схема демонтажа и разборки стартера 12-й модели ВАЗ.

Используя отвертку или другой подходящий металлический предмет, замыкаем ме...

3. Ключом "13" откручиваем гайку "+" провода стартера.

Выдавливает масло из под фильтра ваз 2109.

Не заводится - проблема с автомобилем ВАЗ 2112.

Операции по снятию стартера Лада Ларгус.

Ваз 2110 как отверткой замкнуть стартер.

Строение автомобильного стартёра.

Стартер Ман, генератор МАН, Ман генератор, Ман стартер.

Схема стартера ваз 21102.

не заводится ваз Видео на Запорожском портале.

2110. Ремонт и. Как. ремонт подвески ваз 2107 своими руками.

Схема стартера ВАЗ 2110.

На На схеме приведенной мной видно как осуществляется подсоединение стартер...

Не заводится ваз 2112 - Ремонт и эксплуатация - форум.

Не крутит стартер ВАЗ 2110: неисправности и ремонт

Стартер в любом автомобиле предназначен для раскручивания коленчатого вала двигателя в момент запуска. Он должен иметь значительную мощность, чтобы преодолевать силу трения и возникающую в процессе работы компрессию в цилиндрах. Иногда выполняется ремонт стартера ВАЗ 2110, так как со временем он приходит в негодность, некоторые узлы изнашиваются и требуют замены.

Но предназначен стартер только для кратковременной работы (до 20 секунд). Крайне нежелательно заставлять его работать длительное время, потому что ток потребления у стартера весьма высокий, возможно оплавление проводов питания и разрядка аккумуляторной батареи.

Для выполнения ремонта можно приобрести как готовые ремкомплекты, так и все детали по отдельности. Но все зависит от производителя стартера, который установлен на автомобиле ВАЗ 2110. Даже на конвейере в свое время ставили устройства различных производителей. А так как «десятки» уже долгое время не выпускаются, такие узлы заменялись всеми владельцами.

Если же не менялись, то проводился капитальный ремонт. Но не всегда возникает необходимость в «капиталке», иногда стартер отказывает в пути без причины, совершенно неожиданно для хозяина. Для диагностики достаточно выполнить несколько манипуляций, которые помогут определить причину неисправности и возможность ее устранения.


Вернуться к оглавлению

Основные узлы стартера ВАЗ 2110

Электростартер автомобиля ВАЗ 2110 — это простой коллекторный двигатель постоянного тока, который имеет питание от аккумуляторной батареи высокой емкости. Мощность такого двигателя достаточно высока при любых его оборотах. Это свойство коллекторных двигателей успешно использовано в электростартерах. При любой нагрузке на ротор мощность будет одинакова. Но если не крутит стартер ВАЗ, нужно провести несколько манипуляций по обнаружению неисправности. Основные части электростартера ВАЗ 2110:

  • ротор с обмоткой и ламелями;
  • статор с обмоткой;
  • втулки в задней крышке;
  • планетарный механизм из 3 одинаковых шестерен, приводимых в движение ротором электродвигателя;
  • втягивающее реле;
  • бендикс — механизм, с помощью которого производится подключение оси вращения стартера к венцу маховика двигателя внутреннего сгорания;
  • корпус.

Все элементы имеют высокую надежность, но при выходе из строя нуждаются в полной или частичной замене. Так, если не срабатывает стартер, возможно стирание щеток. На некоторых типах электростартеров их можно заменить, просто выкрутив старые и установив на их место новые.

А некоторые производители делают «одноразовые» узлы, поэтому приходится прибегать к пайке. Причем паять оловом крайне нежелательно вследствие высокого нагрева щеток при работе. Желательно производить сварку медных проводов путем воздействия высокого тока.


Вернуться к оглавлению

Бендикс и планетарный редуктор

Конструктивно ротор электрического двигателя постоянного тока отделен от ротора стартера планетарным механизмом, который состоит из солнечной шестерни, имеющей форму круга с зубьями на внутренней стороне. А еще 3 небольших шестерни, вращающиеся внутри солнечной и внутренними зубьями соединенные с последней шестерней, которая связана жестко с валом электродвигателя.

Но такие типы стартеров устанавливаются сравнительно недавно. Старые образцы выполнены без планетарного редуктора и имеют меньшее число оборотов. Это и есть их основной недостаток, несмотря на то, что надежность у них немного выше, так как планетарный механизм довольно быстро способен износиться.

Бендикс электростартера — это механизм, который состоит из 2 основных частей. Ими являются обгонная муфта и шестерня, установленная на ней. Причем обгонная муфта связана с валом стартера при помощи шлицев, завернутых по спирали. Именно по ним происходит передвижение устройства в момент запуска. Если не работает стартер ВАЗ, то нередко причина кроется именно в бендиксе.

Кроме того, на нем установлена вилка — две пластины из металла, которые крепятся на обгонной муфте с двух противоположных точек. Второй край пластин имеет прямоугольную форму. При повороте ключа зажигания втягивающее реле воздействует на эти пластины и перемещается шестерня по валу на спиралевидных шлицах, пока не произойдет сцепление с венцом маховика.


Вернуться к оглавлению

Втягивающее реле

Втягивающее реле стартера — это простейший электромагнит, который состоит из следующих элементов:

  • корпус из немагнитного материала;
  • якорь из магнитного материала;
  • обмотка, расположенная в корпусе реле;
  • 2 медных контакта и пластина, замыкающая их.

Принцип работы достаточно прост. К втягивающему реле подходит 2 плюсовых провода: от аккумуляторной батареи и от замка зажигания. Причем на втором появляется напряжение лишь в тот момент, когда ключ зажигания повернут по часовой стрелке до упора. При отпускании ключа напряжение на управляющем проводе пропадает.

В момент появления напряжения происходит срабатывание электромагнита, обмотка в корпусе реле оказывается под постоянным напряжением. Вследствие этого совершается притягивание якоря из магнитного материала, который воздействует на небольшой шток в нижней части реле. Этот шток жестко связан с перемычкой, которая при подаче напряжения на управляющий провод замыкает 2 силовых контакта электростартера.

Одновременно с этим происходит перемещение шестерни бендикса относительно вала стартера. В результате следует подача напряжения на обмотки электродвигателя, отчего начинает вращаться маховик и, соответственно, коленчатый вал двигателя. Именно таким образом работает стартер ВАЗ 2110 на автомобиле.


Вернуться к оглавлению

Неисправности стартера

Диагностировать неисправность можно буквально по одной попытке запуска. Для этого нужно только повернуть ключ зажигания по часовой стрелке до упора. Прислушайтесь, есть ли какие-то изменения. Если электрический двигатель крутится, соответственно, втягивающее реле срабатывает, то неисправность кроется в планетарном редукторе или в обгонной муфте. Во второй чаще случается поломка. Для ее устранения необходимо произвести замену бендикса.

Если же проблема в планетарных шестернях, потребуется разборка электростартера и подбор аналогичных шестерен. Возможен еще такой случай, при котором после поворота ключа в замке зажигания не следует никаких изменений, даже щелчков втягивающего реле нет. Проверьте наличие напряжения на управляющем выводе реле. Можно даже установить автомобиль на стояночный тормоз, включить нейтральную передачу и, отключив от втягивающего провод управления, подать на него плюс от аккумулятора с помощью отрезка провода.

Если срабатывает электромагнит, то неисправность следует искать в замке зажигания, проводке, предохранителях. Если же нет щелчка, то обмотка электромагнитного реле повреждена. Лучший выход из такой ситуации — это замена втягивающего, хорошо что стоимость у него не очень большая. Еще один случай: срабатывает втягивающее, но стартер не крутится. Причины может быть 2: зависят от того, есть ли напряжение на силовом выводе реле, который соединен с обмоткой электростартера.

  1. Есть напряжение — неисправность кроется в щеточном узле или в обмотках ротора, статора.
  2. Нет напряжения — загрязнение контактов внутри втягивающего электромагнитного реле. Для ремонта достаточно будет разобрать его и наждачной бумагой зачистить контакты. Но так как необходимо паять, ремонт стартера усложняется и автовладельцу проще установить новое реле.

Вот так можно проверить стартер ВАЗ: быстро и без полного демонтажа узла. Но если неисправность внутри устройства, нужно будет его снимать и разбирать практически до винтика.


Вернуться к оглавлению

Снятие и разборка электростартера

Для снятия потребуется несколько ключей на 13. Крепление электростартера производится с помощью 3 гаек, которые накручиваются на шпильки. И не везде удобно к ним подлезть простым рожковым или накидным ключом. Если «десятка» карбюраторная, то ничего мешать демонтажу не будет. Но если же инжекторная, придется для удобства снять корпус воздушного фильтра, который крепится с помощью 3 резинок к кронштейнам на кузове. Чтобы случайно не замкнуть стартер, отключите аккумуляторную батарею.

Перед снятием стартера выкрутите силовой провод от втягивающего реле и выньте тонкий управляющий. После этого можно производить демонтаж узла. Для этого выкрутите 3 гайки и потяните корпус стартера в сторону левого колеса. Теперь можно провести его разборку. Сначала снимаете втягивающее электромагнитное реле, для этого выкручиваете два болта, которыми оно крепится к корпусу электростартера. И не забудьте о проводе, который идет на питание обмоток. Он крепится к контакту реле при помощи гайки с гранями под ключ на 10.

При помощи крестовой отвертки выкручиваете 2 болта, которыми крепится к верхней крышке щеточный узел. Ключом на 10 выкручиваете гайки, стягивающие все части стартера. После этого вы сможете быстро рассоединить все составляющие. Если электрический двигатель будет разобран, вы получите доступ к ротору, щеточному узлу и обмоткам статора. Имея его в таком виде перед собой, можно быстро найти неисправные детали. И если крутит стартер ВАЗ 2110 плохо, после капитального ремонта картина изменится.

Прямой пускатель | Электротехнические примечания и статьи

Введение:

  • Для пуска асинхронных двигателей используются разные методы пуска, поскольку асинхронный двигатель потребляет больший пусковой ток во время пуска. Чтобы предотвратить повреждение обмоток из-за большого пускового тока, мы используем пускатели различных типов.
  • Самым простым стартером для асинхронного двигателя является пускатель D irect O n L In.Пускатель DOL состоит из MCCB или автоматического выключателя, контактора и реле перегрузки для защиты. Электромагнитный контактор, который может быть отключен тепловым реле перегрузки в случае неисправности.
  • Обычно контактор управляется отдельными кнопками пуска и останова, а вспомогательный контакт на контакторе используется через кнопку пуска в качестве удерживающего контакта. Т.е. контактор замыкается электрически с фиксацией во время работы двигателя.

Принцип DOL:

  • Для запуска контактор замыкается, подавая полное линейное напряжение на обмотки двигателя.Двигатель будет потреблять очень высокий пусковой ток в течение очень короткого времени, магнитное поле в утюге, а затем ток будет ограничен током заторможенного ротора двигателя. Мотор развивает крутящий момент заторможенного ротора и начинает разгоняться до полной скорости.
  • По мере ускорения двигателя ток начнет падать, но не будет значительно падать, пока двигатель не достигнет высокой скорости, обычно около 85% от синхронной скорости. Фактическая кривая пускового тока зависит от конструкции двигателя и напряжения на клеммах и полностью не зависит от нагрузки двигателя.
  • Нагрузка двигателя влияет на время, необходимое двигателю для разгона до полной скорости, и, следовательно, на продолжительность высокого пускового тока, но не на величину пускового тока.
  • Если крутящий момент, развиваемый двигателем, превышает момент нагрузки на всех скоростях во время цикла пуска, двигатель достигает полной скорости. Если крутящий момент, создаваемый двигателем, меньше крутящего момента нагрузки на любой скорости во время цикла запуска, двигатель прекратит ускоряться. Если пусковой момент с DOL-пускателем недостаточен для нагрузки, двигатель необходимо заменить на двигатель, который может развивать более высокий пусковой момент.
  • Момент ускорения - это крутящий момент, развиваемый двигателем за вычетом момента нагрузки, и он будет изменяться по мере ускорения двигателя из-за кривой крутящего момента скорости двигателя и кривой крутящего момента скорости нагрузки. Время пуска зависит от момента ускорения и инерции нагрузки.
  • Прямой пуск имеет максимальный пусковой ток и максимальный пусковой момент. Это может вызвать электрическую проблему с источником питания или может вызвать механическую проблему с ведомой нагрузкой. Таким образом, это будет неудобно для пользователей линии питания, всегда испытывайте падение напряжения при запуске двигателя.Но если этот мотор не большой мощности, это не сильно влияет.

Детали стартеров DOL:

(1) Контакторы и катушка.

  • Магнитные контакторы - это переключатели с электромагнитным управлением, которые обеспечивают безопасное и удобное средство для подключения и отключения параллельных цепей.
  • Контроллеры магнитных двигателей используют электромагнитную энергию для включения переключателей. Электромагнит состоит из катушки с проволокой, помещенной на железный сердечник.Когда через катушку протекает ток, железо магнита намагничивается, притягивая железный стержень, называемый якорем. Прерывание прохождения тока через катушку с проволокой вызывает выпадение якоря из-за наличия воздушного зазора в магнитной цепи.

  • Магнитные пускатели двигателей с линейным напряжением представляют собой электромеханические устройства, которые обеспечивают безопасные, удобные и экономичные средства запуска и остановки двигателей и имеют то преимущество, что ими можно управлять дистанционно.Подавляющая часть продаваемых контроллеров моторов относится к этому типу.
  • Контакторы в основном используются для управления оборудованием, в котором используются электродвигатели. Он состоит из катушки, которая подключается к источнику напряжения. Очень часто для однофазных двигателей используются катушки 230 В, а для трехфазных двигателей используются катушки 415 В. Контактор имеет три основных нормально разомкнутых контакта и контакты меньшей мощности, называемые вспомогательными контактами [NO и NC], которые используются для цепи управления. Контакт - это проводящие металлические части, замыкающие или прерывающие электрическую цепь.
  • NO - нормально открытый
  • NC-нормально закрытый

(2) Реле перегрузки (защита от перегрузки) .

  • Защита электродвигателя от перегрузки необходима для предотвращения выгорания и обеспечения максимального срока службы.
  • В любых условиях перегрузки двигатель потребляет чрезмерный ток, вызывающий перегрев. Поскольку изоляция обмотки двигателя ухудшается из-за перегрева, существуют установленные ограничения на рабочие температуры двигателя для защиты двигателя от перегрева.Реле перегрузки используются в системе управления двигателем для ограничения потребляемого тока.
  • Реле перегрузки не обеспечивает защиты от короткого замыкания. Это функция защитного оборудования от перегрузки по току, такого как предохранители и автоматические выключатели, обычно расположенные в корпусе разъединителя.
  • Идеальный и самый простой способ защиты двигателя от перегрузки - это элемент с чувствительными к току свойствами, очень похожими на кривую нагрева двигателя, который будет действовать для размыкания цепи двигателя при превышении тока полной нагрузки.Срабатывание защитного устройства должно быть таким, чтобы двигатель мог выдерживать безвредные перегрузки, но быстро отключался от сети, если перегрузка сохраняется слишком долго.
  • Обычно предохранители не предназначены для защиты от перегрузки. Предохранитель защищает от короткого замыкания (защита от перегрузки по току). Двигатели потребляют высокий пусковой ток при пуске, и обычные предохранители не могут отличить этот временный и безвредный пусковой ток от опасной перегрузки.Выбор предохранителя зависит от тока полной нагрузки двигателя, он «перегорает» каждый раз при запуске двигателя. С другой стороны, если бы предохранитель был выбран достаточно большим для пропускания пускового или пускового тока, он не защитил бы двигатель от небольших вредных перегрузок, которые могут возникнуть позже.
  • Реле перегрузки - это сердце защиты двигателя. Он имеет характеристики обратнозависимого времени срабатывания, что позволяет ему удерживаться в течение периода разгона (при потреблении пускового тока), но обеспечивает защиту при небольших перегрузках, превышающих ток полной нагрузки, когда двигатель работает.Реле перегрузки являются заменяемыми и могут выдерживать повторяющиеся циклы отключения и сброса без необходимости замены. Однако реле перегрузки не могут заменить устройства защиты от перегрузки по току.

  • Реле перегрузки состоит из блока измерения тока, подключенного к двигателю, а также механизма, приводимого в действие датчиком, который служит, прямо или косвенно, для разрыва цепи.
  • Реле перегрузки
  • можно разделить на тепловые, магнитные или электронные.
  1. Тепловое реле : Как следует из названия, тепловые реле перегрузки полагаются на повышение температуры, вызванное током перегрузки, для отключения механизма перегрузки. Реле тепловой перегрузки можно разделить на два типа: плавильные и биметаллические.
  2. Магнитное реле : Магнитные реле перегрузки реагируют только на превышение тока и не зависят от температуры.
  3. Электронное реле : Электронное или твердотельное реле перегрузки обеспечивает сочетание высокоскоростного срабатывания, регулируемости и простоты установки.Они могут быть идеальными для многих точных приложений.

Электропроводка стартера DOL:

(1) Главный контакт:

  • Контактор подключает напряжение питания, катушку реле и реле тепловой перегрузки.
  • L1 контактора подключается (NO) к фазе R через MCCB
  • L2 контактора подключается (NO) к фазе Y через MCCB
  • L3 контактора подключается (NO) к фазе B через MCCB.
  • НО Контакт (- || -):
  • (13-14 или 53-54) - нормально открытый нормально разомкнутый контакт (замыкается при срабатывании реле)
  • Контактная точка 53 подключается к точке кнопки запуска (94), а точка 54 контактора подключается к общему проводу кнопки запуска / остановки.
  • NC Контакт (- | / | -):
  • (95-96) - нормально замкнутый нормально замкнутый контакт (размыкается при срабатывании тепловой перегрузки, если она связана с блокировкой перегрузки)

(2) Подключение катушки реле:

  • A1 катушки реле подключается к любой одной фазе питания, а A2 подключается к NC-соединению реле тепловой защиты от перегрузки (95).

(3) Подключение теплового реле перегрузки:

  • T1, T2, T3 подключаются к реле тепловой перегрузки
  • Реле перегрузки подключается между главным контактором и двигателем
  • NC-соединение (95-96) теплового реле перегрузки соединяется с кнопкой остановки и общим соединением кнопки пуска / остановки.

Схема подключения стартера DOL:

Работа стартера DOL:

  • Основным сердцем стартера DOL является катушка реле. Обычно он получает одну фазную постоянную от входящего напряжения питания (A1). Когда катушка получает вторую фазу, катушка реле включается и магнит контактора создает электромагнитное поле, и из-за этого плунжер контактора перемещается, и главный контактор стартера замыкается, а вспомогательный контактор изменяет свое положение NO становится NC, а NC становится (показано красной линией на схеме).
  • Нажатие кнопки пуска:
  • Когда мы нажимаем кнопку пуска, катушка реле получает вторую фазу от фазы питания - главный контактор (5) - вспомогательный контакт (53) - кнопка пуска - кнопка останова - 96-95 - к катушке реле (A2) .Теперь катушка подает питание и Магнитное поле создается движением магнита и плунжера контактора. Главный контактор замыкается, и двигатель получает питание одновременно. Вспомогательный контакт меняет положение (53-54) с NO на NC.
  • Отпустите кнопку пуска:
  • Катушка реле получает питание, даже если мы отпускаем кнопку «Пуск».Когда мы отпускаем кнопку пуска, катушка реле получает фазу питания от главного контактора (5) - вспомогательного контактора (53) - вспомогательного контактора (54) - кнопки останова 96-95 - катушки реле (показаны красные / синие линии на схеме).
  • В состоянии перегрузки двигатель будет остановлен прерыванием цепи управления в точке 96-95.
  • Нажатие кнопки останова:
  • Когда мы нажимаем кнопку «Стоп», цепь управления стартера прерывается при нажатии кнопки «Стоп» и питание катушки реле прерывается, плунжер перемещается и замыкающий контакт главного контактора становится разомкнутым, питание двигателя отключается.

Пусковые характеристики двигателя на прямом пускателе:

  • Доступный пусковой ток: 100%.
  • Пиковый пусковой ток: от 6 до 8 тока полной нагрузки.
  • Пиковый пусковой крутящий момент: 100%

Преимущества стартера DOL:

  1. Самый экономичный и самый дешевый стартер
  2. Простота установки, эксплуатации и обслуживания
  3. Простая схема управления
  4. Легко понять и устранить неполадки.
  5. Обеспечивает 100% крутящий момент во время пуска.
  6. От стартера к двигателю требуется только один комплект кабеля.
  7. Двигатель соединен треугольником на клеммах двигателя.

Недостатки DOL Starte r:

  1. Не снижает пусковой ток двигателя.
  2. Высокий пусковой ток: Очень высокий пусковой ток (обычно в 6–8 раз больше FLC двигателя).
  3. Механически жесткие: Термическая нагрузка на двигатель, сокращающая его срок службы.
  4. Падение напряжения: В электроустановке наблюдается большой провал напряжения из-за высокого пускового тока, влияющего на других потребителей, подключенных к тем же линиям, и поэтому не подходит для двигателей с короткозамкнутым ротором большего размера
  5. Высокий пусковой крутящий момент: Ненужный высокий пусковой крутящий момент, даже если он не требуется из-за нагрузки, что приводит к увеличению механической нагрузки на механические системы, такие как вал ротора, подшипники, редуктор, муфта, цепной привод, подключенное оборудование и т. Д.что приводит к преждевременному выходу из строя и простоям оборудования .

Особенности прямого пуска

  • Для трехфазных двигателей малой и средней мощности
  • Три линии подключения (схема: звезда или треугольник)
  • Высокий пусковой момент
  • Очень высокая механическая нагрузка
  • Сильноточные пики
  • Падения напряжения
  • Простые коммутационные аппараты

DOL подходит для:

  • Можно использовать пускатель прямого включения, если высокий пусковой ток двигателя не вызывает чрезмерного падения напряжения в цепи питания.По этой причине максимально допустимый размер двигателя для пускателя прямого включения может быть ограничен энергоснабжающей организацией. Например, коммунальное предприятие может потребовать от сельских потребителей использовать пускатели пониженного напряжения для двигателей мощностью более 10 кВт.
  • Пуск
  • DOL иногда используется для запуска небольших водяных насосов, компрессоров, вентиляторов и конвейерных лент.

DOL не подходит для:

  • Пиковый пусковой ток приведет к серьезному падению напряжения в системе питания
  • Приводимое оборудование не выдерживает воздействия очень высоких пиковых нагрузок крутящего момента
  • Безопасность или комфорт тех, кто использует это оборудование, может быть снижена из-за внезапного запуска, например, при работе с эскалаторами и лифтами.

Нравится:

Нравится Загрузка ...

Связанные

О компании Jignesh.Parmar (B.E, Mtech, MIE, FIE, CEng)
Джигнеш Пармар закончил M.Tech (Power System Control), B.E (Electric). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в сфере передачи, распределения, обнаружения кражи электроэнергии, технического обслуживания и электротехнических проектов (планирование-проектирование-технический обзор-координация-выполнение).В настоящее время он является сотрудником одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Электрическое зеркало», «Электрическая Индия», «Освещение Индии», «Умная энергия», «Industrial Electrix» (Австралийские публикации в области энергетики). Он является внештатным программистом Advance Excel и разрабатывает полезные базовые электрические программы Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знает английский, хинди, гуджарати, французский языки.Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновиться по различным инженерным темам.

Запретить автоматический запуск программ в Windows 10 или 8.x


Прежде чем начать

Часто программа запускается автоматически из-за ярлыка в папке Startup в меню. Программа также может запускаться автоматически из записи реестра. Чтобы удалить программы из автоматического запуска, следуйте этим инструкциям по порядку.После выполнения каждого набора шагов перезагрузите устройство, чтобы проверить, устранена ли проблема. При необходимости вы можете перейти к следующему набору инструкций.

Удалить ярлык

Примечание:

Ярлык останется в корзине, пока вы его не очистите.

Чтобы удалить ярлык из папки Startup :

  1. Пресс Win-r . В поле «Открыть:» введите:
     C: \ ProgramData \ Microsoft \ Windows \ Меню "Пуск \ Программы \ Автозагрузка"

    Нажмите Введите .

  2. Щелкните правой кнопкой мыши программу, которую не нужно открывать при запуске, и щелкните.

Если ярлык, который вы хотите в папке Startup , указывает на неправильную программу, исправьте его следующим образом:

  1. В папке Startup щелкните правой кнопкой мыши соответствующий значок и выберите.
  2. Щелкните вкладку. В поле «Цель:» убедитесь, что оператор пути указывает на имя файла правильной программы. Если нет, введите точный путь к программе.

Отключить элементы не в папке автозагрузки

Для некоторых элементов автозагрузки нет ярлыка в папке Автозагрузка . Вы можете отключить их с помощью инструмента «Задачи при запуске» в настройках или диспетчера задач. В противном случае они доступны только через реестр. Если вы не знакомы с редактированием реестра или вам некомфортно, воспользуйтесь этими утилитами.

Задачи запуска

  1. В поле поиска Windows введите задачи запуска и нажмите.
  2. В открывшемся окне будет список приложений, которые могут запускаться при загрузке вашего устройства. Чтобы отключить приложение, установите переключатель в положение.

Диспетчер задач

  1. Перейдите в диспетчер задач.
  2. При необходимости щелкните, чтобы просмотреть все вкладки; выберите вкладку.
  3. Выберите элемент, который не запускается при запуске, и щелкните.

Удалить запись реестра

Предупреждение:

Содержит инструкции по редактированию реестра.Если вы сделаете какую-либо ошибку при редактировании реестра, вы потенциально можете привести к сбою или невозможности загрузки Windows, что потребует переустановки Windows. Редактируйте реестр на свой страх и риск. Всегда делайте резервную копию реестра перед внесением каких-либо изменений. Если вам неудобно редактировать реестр, не пытайтесь выполнять эти инструкции. Вместо этого обратитесь за помощью к поставщику компьютерной поддержки.

Чтобы удалить запись автозагрузки из реестра:

  1. Пресс Win-r .В поле «Открыть:» введите regedit и нажмите Введите .
  2. Чтобы сохранить резервную копию реестра, в меню выберите.
    1. Обязательно запишите место назначения файла; по умолчанию он будет сохранен на рабочем столе.
    2. Дайте файлу очевидное имя, например, registry или regback , чтобы вы запомнили, что этот файл является резервной копией реестра.
    3. Убедитесь, что в поле «Диапазон экспорта» выбрано, а затем щелкните.Это сделает резервную копию рабочего реестра.
  3. Чтобы развернуть, щелкните значок (плюс) слева.
  4. Разверните дерево. Затем разверните, затем, а затем.
  5. Выделите папку. В правой части экрана вы увидите программы, которые настроены на запуск при запуске, которые могут не быть включены в папку Startup . Некоторые из них могут быть важными программами, такими как антивирусные программы или брандмауэры. Также могут быть нежелательные или ненужные программы, такие как шпионское и рекламное ПО.Вам нужно будет выяснить, что нужно, а что нет.
  6. Выделите любую программу (ы), которые вы хотите предотвратить от автоматического запуска, а затем нажмите кнопку Del . Помните, что при удалении программ они не удаляются с вашего компьютера; он только останавливает их автоматический запуск.
  7. Изменения в реестре вступают в силу немедленно, поэтому сохранять изменения не нужно. На этом этапе вы можете просто закрыть редактор реестра.
Руководство по быстрому запуску драйвера mosfet

IR2110 - KRAKKUS.COM

Возможности IR2110

  • IR2110 поставляется в корпусах DIP и SOIC.
  • Один высокий боковой канал. Вы можете переключать любую сторону нагрузки, высокую, низкую, посередине, все в порядке.
  • Один низкий боковой канал. Вы можете переключить заземленную сторону нагрузки.
  • Каналы независимые. Кроме того, вы можете использовать один канал и игнорировать другой.
  • Максимальное напряжение на стороне высокого напряжения 500.
  • Напряжение затвора МОП-транзистора от 10 до 20. Выберите соответствующий МОП-транзистор.Кроме того, вы должны подать это напряжение на IR2110.
  • Может понимать логику между 3,3 В и 20 В. Подключайтесь напрямую к вашему Arduino, Atmel или PIC. Вы должны обеспечить микросхему своим источником логического напряжения, чтобы она знала, чего ожидать.
  • Может включаться и выключаться при максимальной частоте 5 МГц. Это более чем в 50 раз быстрее, чем Arduino может выполнять ШИМ.

Обратите внимание на распиновку

Корпус DIP IR2110 имеет два дополнительных контакта по сравнению с корпусами для поверхностного монтажа.Это означает, что некоторые контакты смещены на одно место, чтобы освободить место для неподключенного контакта. Всегда проверяйте распиновку для правильного пакета.

Как подключить

На рисунке ниже показана распиновка DIP драйвера IR2110.

Распиновка IR2110
  • VCC: подключается к источнику напряжения для управления затвором mosfet. Обычно подойдет любое значение от 10 до 20 В. Я сам обычно даю это 12В от ИС 7812 и линейный стабилизатор. Также нужен конденсатор для сглаживания напряжения.Другой конец конденсатора идет на массу.
  • COM: подключается к земле.
IR2110 VCC COM
  • VB: подключается к конденсатору начальной загрузки, в котором хранится 10–20 В для управления затвором полевого МОП-транзистора верхнего плеча. Это отдельный конденсатор, потому что он должен плавать вместе с источником МОП-транзистора. Вот почему отрицательная сторона конденсатора подключена к истоку МОП-транзистора. Конденсатор заряжается через диод, подключенный к VCC.
  • VS: Подключите к истоку МОП-транзистора высокого напряжения и подайте напряжение смещения на конденсатор начальной загрузки.
IR2110 VB VS
  • LO: Идет к затвору MOSFET с нижней стороны.
  • HO: Идет к воротам верхнего мосфета. IR2110 подключает VB к HO внутренне, чтобы включить mosfet, и подключает VB к HO, чтобы снова его выключить.
IR2110 HO LO
  • LIN: Цифровой сигнал для включения или выключения МОП-транзистора нижнего уровня.
  • HIN: То же самое для MOSFET со стороны высокого напряжения.
IR2110 LIN HIN
  • VDD: подключается к тому же источнику питания, что и ваш контроллер.Таким образом, IR2110 знает, чего ожидать от высокого и низкого логического уровня. Этому также нужен конденсатор для сглаживания напряжения.
  • SD: заземлен.
IR2110 VDD SD
  • VSS: Также заземлен.
IR 2110 VSS

Значения конденсатора

Максимальное напряжение конденсаторов - 20 В. В этой схеме я использую комбинацию электролитического конденсатора емкостью 22 мкФ и керамического конденсатора емкостью 0,1 мкФ. Керамика предназначена для низкого ESR, а электролитическая - для меньшего колебания напряжения.

В другой схеме я использовал только керамику 0,1 мкФ, и она мне тоже подошла.

Диоды

Подойдет любой стандартный диод, выдерживающий напряжение 20 В.

Подходящие МОП-транзисторы

Попробуйте найти МОП-транзисторы, близкие к напряжению, которое вы будете переключать. Если вы хотите переключить 40 В, найдите МОП-транзистор на 75 или 100 В. Чем ниже вы поддерживаете напряжение, тем меньше будет сопротивление МОП-транзисторов в открытом состоянии и, следовательно, меньше рассеивание тепла. Максимальный ток часто также увеличивается при падении напряжения.

Видео


ВАЗ 2110 ДПС

для GTA San Andreas

Игры

английский
  • Русский
  • Английский
  • Español
войти в систему найти Расширенный поиск

Игры

  • Farming Simulator 2017
  • Fallout 4
  • BeamNG.drive
  • Симс 4
  • Street Legal Racing Redline
  • GTA 5
  • GTA 4
  • GTA San Andreas
  • GTA Vice City
  • TES 5: Skyrim
  • Fallout New Vegas
  • Источник Counter-Strike
  • Counter Strike 1.6
  • Euro Truck Simulator 2
  • Farming Simulator 2013
  • GTA 3
  • Мир танков
  • Farming Simulator 2015
  • Мафия
  • Мафия 2
  • Spintires DEMO 2013
  • Spintires 2014
  • Майнкрафт

Войти

восстановить пароль Регистрация GTA San Andreas/ Легковые автомобили / ВАЗ 2110 ДПС для GTA San Andreas

Моды для GTA San Andreas:

Машины

24131

Оружие

4238

Сохранения

90

Скины

7845

Графика

2099

Мотоциклы

844

Самолеты

750

CLEO скрипты

222544 Миссии

329

Вертолеты

312

Пакеты

1461

Лодки

105

Карты

550

Велосипеды

124

Поезда

213

Инструменты

82

Звук

831

Другое

461

Другой транспорт

224

Автомобильные прицепы

385

Персонаж

189

Одежда

1194

Новости и статьи

45

.

Стартер

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
