Стартер на Ваз 2106: устройство, замена, ремонт

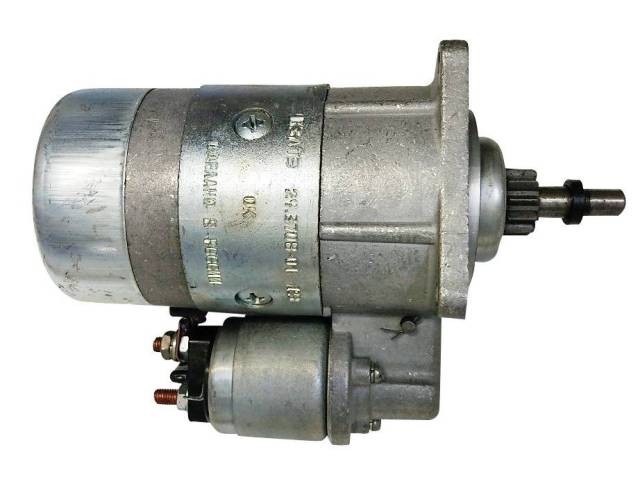

Стартер Ваз 2106  – это электродвигатель с четырьмя полюсами, отвечающий за запуск работы двигателя в автомобиле. Принцип действия механизма основан на передаче начального хода коленчатому валу мотора. 4 щетки устройства позволяют увеличить мощность момента кручения. Естественно, что при неисправности стартера, мотор не сможет быть запущен.

Конструктивные особенности

На шестерках, вышедших с конвейера после 80х, поставлены стартеры с торцевым коллектором 35.3708. Более старые модели были оснащены моделью СТ-221. Конструктивные особенности этих устройств практически не отличаются, поэтому при замене можно ставить любой. Разница заключается в том, что в более современных стартерах стоит одна шунтовая катушка и три сериесные, а в старых моделях – по две катушки обоих типов.

Приводим схему «Редукторный стартер на Ваз 2106»:

Частые неисправности

Как понять, что стартер необходимо ремонтировать или менять? Об этом могут свидетельствовать следующие сигналы:

1. Реле стартера на Ваз 2106 работает исправно, но якорь не срабатывает или вращается очень медленно. Это может быть следствием подгорания коллектора. Также стоит проверить целостность обмотки, не ослаблен ли крепеж реле, нет ли замыкания в коллекторе, не износились и не зависли ли щетки. Также проблема может возникнуть в силу разряженного аккумулятора.
2. Стартер включается, но реле и якорь не работают. Скорее всего это свидетельствует о заедании якоря. Также нужно проверить, хорошо ли затянуты наконечники, не происходит ли замыкание на массу и насколько целы провода.
3. Якорь вращается, а коленчатый вал не прокручивается. Это может свидетельствовать о том, что вышла из строя буферная пружина. Также нужно проверить целостность всех элементов муфты.
4. Слышны сильные шумы. Обычно это свидетельствует о дефектных втулках и шестернях.
5. При заведении мотора стартер продолжает работать. Это является следствием выхода из строя пружины возврата, перекосом устройства или заеданием реле и рукоятки привода.

Снятие и установка

1. Ослабляем нижний крепежный болт и достаем его.

2. Откручиваем шланг с воздухозаборника, откручиваем гайку, с помощью которой крепится щит сверху и гайку, которая находится под заборником воздуха.

3. Убираем щиток.

4. Отворачиваем два верхних крепежных болта, с помощью которых стартер соединяется с картером.

5. Также отворачиваем нижний крепежный болт.

6. Смещаем устройство вперед и разъединяем вывод реле с колодкой.

7. Сворачиваем гайку, с помощью которой крепится провод между аккумулятором и реле.


Какой стартер лучше на ВАЗ 2101-2106-2107?

2019-03-12

Стартер, наверное, одна из самых важных частей в автомобиле, так как выход его из строя может оставить вашу машину в гараже или на стоянке в самый неподходящий момент. Поэтому к выбору нового стартера нужно подходить ответственно.

Какие существуют типы стартеров на ВАЗ 2101-2107

Первый тип – это обычные стартера, которые ставили на конвейере АвтоВАЗа в далёком 19-ом веке. Они «славятся» своими крупными габаритами и малой механической мощностью. В свое время такой вид стартеров казался передовым, но на данный момент уже редко встретишь такие. Также обычный стартер более удобен в ремонте за счет своей конструкции.

Второй тип – это редукторные стартера на постоянных магнитах. Их основное отличие от обычных — в передаче усилия (крутящего момента) от электродвигателя к бендиксу. Для этого используется планетарный редуктор, позволяющий при той же номинальной электрической мощности потреблять гораздо меньше энергии, нежели обычный. Также важной особенностью данного типа стартеров является наличие постоянных магнитов вместо возбуждающей обмотки, это позволяет повысить общую надежность работы. К плюсам второго типа можно отнести размер – они где-то в два раза меньше обычных и по размерам и по массе.

Какой стартер выбрать на ВАЗ 2106?

В наше время однозначно необходимо брать редукторный стартер ВАЗ 2106 на постоянных магнитах. Он экономичнее, легче и дольше прослужит. Да и комплектующие к старым «советским» обычным стартерам сейчас очень трудно найти. А если выбирать среди производителей, то можно составить список (от более хороших к менее):

1. БАТЭ – полностью белорусские. Бывают 2-х вариантов на 1,2 и 1,3 кВт.
2. КАТЭК – делается из полностью российских комплектующих. Выпускается один вариант мощностью 1,55 кВт.
3. ELDIX – показавшие себя хорошо болгарские стартеры, делаются из качественных комплектующих различных стран. На классику выпускается один вариант на 1,4 кВт.
4. FENOX – белорусские стартеры, делающиеся из белорусских и китайских комплектующих. Из редукторных выпускается один вариант – 1,55 кВт.
5. LSA – словацкая фирма, но делаются в Китае, очень хорошо себя зарекомендовали. Мощность – 1,3 Квт.
6. АТЭК – украинская торговая марка под видом белорусской, делаются из китайских комплектующих. Заявленная мощность стартера – 1,5 кВт.
7. ДК – украинская торговая марка «Дорожная Карта». Имеет в своей комплектации недорогие комплектующие, несмотря на это, стартеры этой фирмы, хорошо себя показали для своей цены.

Просмотров страницы: 23763

Редукторный стартер ВАЗ 2101-2105, 2106, 2107, «Нива» АТЭК. Код (ОЕМ): 2101-000, 5722.3708

Каталожный номер: АТЭК 2101-000/5722.3708

Основные технические характеристики

Стартер редукторный на постоянных магнитах
Номинальная мощность ………………………………………… 1,5 кВт
Номинальное напряжение ……………………………………… 12 В
Направление вращения …………………………………………. правое
Число зубьев …………………………………………………………. 11
Масса …………………… ………………………………………………. 4 кг
Максимальная мощность стартера составляет 1,74 кВт

1. Частота вращения при максимальной мощности стартера (1580 об/мин), раскручивает коленчатый вал до 135 об/мин. Для надежного запуска карбюраторного двигателя необходимая частота вращения коленчатого вала составляет 40-60 об/мин.
2. Крутящий момент при максимальной мощности — 10,51 Нм
3. Потребляемый ток при максимальной мощности — 479 А
4. Воздействие максимального крутящего момента (14,6 Нм) стартера  АТЭК 2101-000 на двигатель автомобиля ВАЗ 2101, создает крутящий момент на коленчатом  вале в 170 Нм, что превышает начальный момент сопротивления для данного типа двигателя при температуре — 30 °С.
   Комплектующие к стартеру АТЭК 2101-000/5722.3708

Втягивающее реле	АТЭК 2108-800
Привод стартера (бендикс)	АТЭК 2101-600
Щёточный узел в сборе	АТЭК 2101-300
Крышка стартера (передняя)	АТЭК 2101-400
Редуктор стартера	АТЭК 2101-500
Якорь стартера	АТЭК 2108-200

Чтобы купить Редукторный стартер ВАЗ 2101, 21011, 2102, 2103, 2104, 2105, 2106, 2107, 2121, 21213, 21214 «Нива» от ТМ “АТЭК” или получить дополнительную консультацию по товару, свяжитесь с менеджером интернет-магазина М8AUTO.

Если у вас остались вопросы относительно качества, цены, применяемости и других характеристик товара — звоните не раздумывая! Опытные менеджеры интернет-магазина М8AUTO готовы оказать квалифицированную консультацию.

Товарная группа	Стартер
Производитель	АТЭК
Страна	Республика Беларусь

Возможен самовывоз товара: Стартер ВАЗ 2101-2105, 2106, 2107, «Нива» редукторный АТЭК в день заказа по адресу размещеня магазина «M8AUTO» Украина, Харьковская обл. г. Дергачи ул. Сумской шлях 163 д.

Как проверить стартер на ВАЗ 2106 – что делать, если он не крутит и как его снять?

Здравствуйте, уважаемые автомобилисты! Когда мы пишем материал о том, как своими руками снять и проверить стартер на том или ином авто, это не от безделья. Например, вы стоите в гараже, на стоянке или во дворе дома, и с утра стартер просто перестал подавать признаки жизни.

Вариантов решения несколько: помощь друга, вызов эвакуатора для транспортировки авто на автосервис и ремонт стартера своими руками. Не всегда рядом есть друг-автомобилист, эвакуатор – влетит «в копеечку». Остается – своими руками. Поэтому, поехали.

Стартер любого авто, в том числе и вашей «шестерки», предназначен для запуска двигателя, поэтому работа стартера просто обязана быть безупречной и не должна вызывать никаких вопросов.

Но, несмотря на то, что «вазовские» стартера завоевали репутацию долговечных и надежных, неполадки в них все же случаются. Железо, оно и есть железо. Итак, если у вас появились замечания по работе стартера ваших Жигулей шестой модели – диагностики и ремонта вам не избежать.

Когда снятие стартера ВАЗ 2106 необходимо и не обсуждается?

Видео — замена стартера ВАЗ

Снятие стартера ВАЗ 2106 обязательно в случае ремонта или замены или же при замене коробки передач. Чаще всего стартер приходится снимать для проверки по следующим причинам:

• не крутит стартер ВАЗ 2106
• якорь поворачивается медленно, тяговое реле работает
• тяговое реле срабатывает несколько раз подряд и сразу после этого отключается
• якорь вращается, но не двигается маховик
• работа стартера сопровождается непривычным шумом

Если в работе стартера вы выявили хоть один из перечисленных «симптомов», вам не остается ничего другого, как снять стартер ВАЗ 2106 и проверить его.

Но прежде чем приступать к решительным действиям, убедитесь, что АКБ заряжена, выводы и клеммы не окислены, а видимых нарушений проводов не наблюдается.

Как снять стартер ВАЗ 2106 самостоятельно?

Снять стартер с ВАЗ 2106 вам помогут ключи «10», «13», удлинитель и отвертка. Снимать стартер удобно на смотровой яме, эстакаде или специальном подъемнике.

• Ослабив затянутый хомут, снимите шланг, идущий от корпуса воздушного фильтра. Ослабьте нижние затянутые крепления воздухозаборника на несколько оборотов ключа. Снимите верхние крепления воздухозаборника, затем снимите сам воздухозаборник.
• Снимите теплоизоляционный щиток, предварительно открутив гайки его крепления и сняв болт, соединяющий щиток с кронштейном правой опоры. Открутите верхние болты соединения стартера.
• Подвиньте стартер немного вперед для свободного доступа к проводам тягового реле. С вывода тягового реле снимите разъем. Снимите провод с контактного болта реле. Снимите стартер, поднимая его вверх.

После необходимых манипуляций, то есть ремонта или диагностики стартера, установите стартер на прежнее место, собирая детали в порядке, обратном разборке.

Как проверить стартер ВАЗ 2106 в гараже?

Снятый с автомобиля стартер подлежит осмотру и ремонту или замене. Чтобы правильно выполнить эти действия нужно знать, как проверить стартер ВАЗ 2106.

После того, как вы снимите стартер, очистите его от внешних загрязнений и приступайте к необходимым замерам, которые помогут исключить или подтвердить замыкания и обрывы в цепи стартера:

• Проверьте  исправность тягового реле, подключив корпус стартера к «–» аккумулятора, а вывод реле «50» — к «+». Если при этом вы услышите щелчок и увидите шестерню привода в окошке передней крышки – реле исправно.
• Открыв заднюю крышку стартера и отсоединив щеточный узел, можете проверить состояние обмотки якоря. Для этого замкните один конец омметра на корпусе якоря, а другой поочередно соединяйте с выводами обмотки. Если показания омметра установятся на значении от 10кОм, это значит, что замыкание отсутствует.
• Чтобы проверить на обрыв обмотку, присоедините омметр к двум выводам. Если показания омметра стремятся к бесконечности – обрыв обмотки присутствует.
• Проверьте стартер на отсутствие замыкания обмоток на массу. Для этого одним концом присоедините омметр к корпусу, а другим – замкните попеременно на пластины якоря. Показания омметра на уровне 10 кОм свидетельствует об отсутствии замыкания.

Если замыкание или обрыв вами не были обнаружены, следует проводить более детальную проверку и осмотр стартера. Делать это лучше не в гаражных условиях, а на станции технического обслуживания, где есть все условия для такой диагностики в виде стендов.

Как подключить стартер на ваз 2106

Стартер на Ваз 2106: устройство, замена, ремонт

Стартер Ваз 2106  – это электродвигатель с четырьмя полюсами, отвечающий за запуск работы двигателя в автомобиле. Принцип действия механизма основан на передаче начального хода коленчатому валу мотора. 4 щетки устройства позволяют увеличить мощность момента кручения. Естественно, что при неисправности стартера, мотор не сможет быть запущен.

Конструктивные особенности

На шестерках, вышедших с конвейера после 80х, поставлены стартеры с торцевым коллектором 35.3708. Более старые модели были оснащены моделью СТ-221. Конструктивные особенности этих устройств практически не отличаются, поэтому при замене можно ставить любой. Разница заключается в том, что в более современных стартерах стоит одна шунтовая катушка и три сериесные, а в старых моделях – по две катушки обоих типов.

Приводим схему «Редукторный стартер на Ваз 2106»:

Частые неисправности

Как понять, что стартер необходимо ремонтировать или менять? Об этом могут свидетельствовать следующие сигналы:

1. Реле стартера на Ваз 2106 работает исправно, но якорь не срабатывает или вращается очень медленно. Это может быть следствием подгорания коллектора. Также стоит проверить целостность обмотки, не ослаблен ли крепеж реле, нет ли замыкания в коллекторе, не износились и не зависли ли щетки. Также проблема может возникнуть в силу разряженного аккумулятора.
2. Стартер включается, но реле и якорь не работают. Скорее всего это свидетельствует о заедании якоря. Также нужно проверить, хорошо ли затянуты наконечники, не происходит ли замыкание на массу и насколько целы провода.
3. Якорь вращается, а коленчатый вал не прокручивается. Это может свидетельствовать о том, что вышла из строя буферная пружина. Также нужно проверить целостность всех элементов муфты.
4. Слышны сильные шумы. Обычно это свидетельствует о дефектных втулках и шестернях.
5. При заведении мотора стартер продолжает работать. Это является следствием выхода из строя пружины возврата, перекосом устройства или заеданием реле и рукоятки привода.

Снятие и установка

1. Ослабляем нижний крепежный болт и достаем его.

2. Откручиваем шланг с воздухозаборника, откручиваем гайку, с помощью которой крепится щит сверху и гайку, которая находится под заборником воздуха.

3. Убираем щиток.

4. Отворачиваем два верхних крепежных болта, с помощью которых стартер соединяется с картером.

5. Также отворачиваем нижний крепежный болт.

6. Смещаем устройство вперед и разъединяем вывод реле с колодкой.

7. Сворачиваем гайку, с помощью которой крепится провод между аккумулятором и реле.

8. Стартер вынимается движением вверх.


Установка нового устройства осуществляется в обратном порядке.

Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.

comments powered by HyperComments

7vaz.ru

Схема подключения стартера на ваз 2106

Стартер Ваз 2106 – это электродвигатель с четырьмя полюсами, отвечающий за запуск работы двигателя в автомобиле. Принцип действия механизма основан на передаче начального хода коленчатому валу мотора. 4 щетки устройства позволяют увеличить мощность момента кручения. Естественно, что при неисправности стартера, мотор не сможет быть запущен.

Конструктивные особенности

На шестерках, вышедших с конвейера после 80х, поставлены стартеры с торцевым коллектором 35.3708. Более старые модели были оснащены моделью СТ-221. Конструктивные особенности этих устройств практически не отличаются, поэтому при замене можно ставить любой. Разница заключается в том, что в более современных стартерах стоит одна шунтовая катушка и три сериесные, а в старых моделях – по две катушки обоих типов.

Приводим схему «Редукторный стартер на Ваз 2106»:

Частые неисправности

Как понять, что стартер необходимо ремонтировать или менять? Об этом могут свидетельствовать следующие сигналы:

1. Реле стартера на Ваз 2106 работает исправно, но якорь не срабатывает или вращается очень медленно. Это может быть следствием подгорания коллектора. Также стоит проверить целостность обмотки, не ослаблен ли крепеж реле, нет ли замыкания в коллекторе, не износились и не зависли ли щетки. Также проблема может возникнуть в силу разряженного аккумулятора.
2. Стартер включается, но реле и якорь не работают. Скорее всего это свидетельствует о заедании якоря. Также нужно проверить, хорошо ли затянуты наконечники, не происходит ли замыкание на массу и насколько целы провода.
3. Якорь вращается, а коленчатый вал не прокручивается. Это может свидетельствовать о том, что вышла из строя буферная пружина. Также нужно проверить целостность всех элементов муфты.
4. Слышны сильные шумы. Обычно это свидетельствует о дефектных втулках и шестернях.
5. При заведении мотора стартер продолжает работать. Это является следствием выхода из строя пружины возврата, перекосом устройства или заеданием реле и рукоятки привода.

Снятие и установка

Установка нового устройства осуществляется в обратном порядке.

Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.

Если есть сомнения в эффективности работы стартера, снимите его (см. «Снятие и установка стартера») и проверьте на стенде.
Электрическая схема соединений для проверки стартера на стенде показана на рис. 9.9. Присоединительн

www.avto-lux74.ru

Снятие и установка стартера на ВАЗ 2106

Порой на автомобиле ВАЗ 2106 может отказать стартер, чтобы определить рабочий он или нет, Вам потребуется снять его и проверить на специальном стенде. Если Вы решили сразу заменить стартер самостоятельно, тогда эта статья для Вас будет полезной. Сегодня мы поговорим про снятие и установку стартера своими руками.

Замена стартера 2106

1. Первым делом нужно подготовить набор ключей. Берем ключ на 10 и отворачиваем болт нижнего крепления тепло-защитного щитка стартера (стоит отметить, что он находится в довольно трудно-доступном месте).

2. Теперь вынимаем болт.

3. Сейчас нам нужно снять шланг с заборника теплого воздуха и ключом на 13 отвернуть сначала первую гайку верхнего крепления щитка, а затем и вторую (эта гайка находится под воздухо-заборником).

4. Пришло время снять щиток.

5. Затем берем ключ на 13 и отворачиваем 2 верхних болта крепления стартера к картеру сцепления.

Стоит отметить, что еще буквально вчера мы опубликовали статью о том, как самостоятельно снять генератор с ВАЗ 2106.

6. Теперь берем головку на 13 и отворачиваем нижний болт крепления.

7. Сдвинув стартер вперед, отсоединяем колодку от вывода тягового реле (для наглядности шланг системы охлаждения снят).

8. Ключом «на 13» отворачиваем гайку крепления провода, соединяющего тяговое реле стартера с выводом « » аккумуляторной батареи.

9. Вынимаем стартер вверх между приемной трубой и картером сцепления.

Новый стартер устанавливаем в порядке, обратном снятию. Подсоединяя провода, убеждаемся в надежном подсоединении колодки питания тягового реле, т.к. на установленном стартере соскочивший с вывода провод подсоединить очень трудно.

vazgarage.ru

24. Стартер ВАЗ 2106 — DRIVE2

1. Шестерня привода;
2. Упорное полукольцо обгонной муфты;
3. Ролик обгонной муфты;
4. Центрирующее кольцо обгонной муфты;
5. Наружное кольцо обгонной муфты;
6. Кожух обгонной муфты;
7. Ось рычага привода включения шестерни стартера;
8. Уплотнительная заглушка крышки стартера;
9. Рычаг привода включения шестерни стартера;
10. Тяга якоря реле;
11. Крышка стартера со стороны привода;
12. Возвратная пружина якоря реле;
13. Якорь реле стартера;
14. Скользящая втулка;
15. Передний фланец реле;
16. Обмотка реле;
17. Стержень якоря;
18. Скользящая втулка стержня якоря;
19. Сердечник реле;
20. Фланец сердечника;
21. Щека каркаса обмотки реле;
22. Пружина стержня якоря;
23. Стяжной болт реле стартера;
24. Контактная пластина;
25. Верхний контактный болт;
26. Крышка реле;
27. Нижний контактный болт;
28. Крышка стартера со стороны коллектора;
29. Внутренняя изолирующая пластина положительного щеткодержателя;
30. Тормозной диск крышки;
31. Тормозной диск вала якоря;
32. Клемма щетки стартера;
33. Коллектор;
34. Пружина щетки:
35. Щеткодержатель;
36. Щетка стартера;
37. Вал якоря;
38. Втулка крышки стартера;
39. Шунтовая катушка обмотки статора;
40. Полюс статора;
41. Корпус стартера:
42. Обмотка якоря;
43. Ограничитель хода выключения шестерни:
44. Ограничительный диск хода шестерни;
45. Поводковое кольцо;
46. Центрирующий диск;
47. Ступица обгонной муфты;
48. Буферная пружина;
49. Вкладыш ступицы обгонной муфты;
50. Втулка шестерни привода;
51. Ограничительное кольцо хода шестерни;
52. Стопорное кольцо;
53. Упорная шайба вала якоря;
54. Регулировочная шайба осевого свободного хода;
55. 1.Схема работы обгонной муфты;
56. 11.Схема включения стартера.

Для пуска двигателя применяется стартер СТ-221 мощностью 1,3 кВт, с электромагнитным включением шестерни привода, с роликовой обгонной муфтой и дистанционным управлением. С 1986 г. на автомобилях устанавливается взаимозаменяемый стартер 35.3708 с двухобмоточным тяговым реле и торцевым коллектором. Стартер СТ-221 представляет собой четырехшеточный, четырехполюсный электродвигатель постоянного тока со смешанным возбуждением и состоит из корпуса 41 с обмотками возбуждения, якоря с приводом, двух крышек 11 и 28 и тягового электромагнитного реле. Крышки и корпус стянуты в единое целое двумя шпильками, ввернутыми в крышку И. Внутри стального корпуса закреплены винтами четыре полюса 40. На полюсы надеты катушки обмотки. Корпус вместе с полюсами и катушками образует статор стартера. Две катушки обмотки статора являются сериесными, т.е. соединены с обмоткой якоря последовательно, а две другие шунтовыми, присоединенными параллельно обмотке якоря. Поэтому возбуждение стартера и называется смешанным. Оно обеспечивает сравнительно низкую частоту вращения якоря на холостом ходу без нагрузки, что уменьшает износ втулок подшипников вала якоря, облегчает условия работы обгонной муфты и предотвращает разнос якоря. Якорь стартера состоит из вала 37, сердечника с обмоткой 42 из медной ленты и коллектора 33, выполненного в виде пластмассовой втулки с залитыми в ней медными пластинами. Вал якоря вращается в двух металлокерамических втулках 38, запрессованых в крышки стартера и пропитанных маслом. Осевой свободный ход вала якоря регулируется подбором шайб 54 и должен быть в пределах 0,07-0.7 мм (у стартера 35.3708 — не более 0,5 мм). На переднем конце вала якоря установлен привод стартера, состоящий из роликовой обгонной муфты и шестерни 1. Назначение обгонной муфты — передавать крутящий момент от вала якоря стартера к венцу маховика при пуске двигателя, а после пуска, работая в режиме обгона, не допускать передачи крутящего момента от маховика на якорь. Иначе может произойти выброс обмотки якоря из пазов сердечника из-за «разноса» — чрезмерно высокой частоты вращения якоря маховиком работающего двигателя. Обгонная муфта состоит из наружного кольца 5 с роликами 3 и внутреннего кольца, объединенного с шестерней 1 привода. Наружное кольцо имеет три паза с отверстиями, в которых находятся стальные ролики с пружинами, плунжерами и направляющими стержнями. Лазь для роликов — с переменной шириной. В широкой част* паза ролики могут свободно вращаться, а в узкой — заклиниваются между наружным и внутренним кольцами. Электромагнитное тяговое реле стартера служит для ввода шестерни привода в зацепление с венцом маховика и для замыкания цепи питания обмоток якоря и статора. Магнитную систему реле образуют фланцы 15 и 20, ярмо (окружающее обмотку) и сердечник 19, запрессованный во фланец 20.

На каркасе из латунной трубки и пластмассовых щек намотана катушка реле. На стартерах выпуска 1981 г. имеется две обмотки: удерживающая и втягивающая. Обе обмотки намотаны в одну сторону. Начала обмоток припаяны к штекеру «50». Конец удерживающей обмотки приварен к фланцу 20 реле (т.е. соединен с «массой»), а конец втягивающей обмотки соединен с нижним контактным болтом 27 реле. Стартер 35.3708 отличается от стартера СТ-221 применением торцевого коллектора и обмотками статора. Торцевой коллектор выполнен в виде пластмассового диска с залитыми в нем медными пластинами. Такой коллектор способствует более стабильной и длительной работе щеточного контакта, уменьшается расход меди, и снижается масса стартера. Обмотка статора состоит из трех сериесных и одной шунтовой катушки, что позволило увеличить крутящий момент якоря. В остальном конструкция стартера 35.3708 такая же, как у стартера СТ-221. Работа стартера. При повороте ключа в положение И («Стартер») замыкаются контакты «30» и «50» выключателя зажигания, и через обмотки тягового реле начинает протекать ток. Под действием этого тока возникает магнитное усилие около 10-12 кгс, втягивающее якорь реле до соприкосновения с сердечником 19. При этом контактная пластина замыкает контакты 25 и 27. У стартера с двухобмоточным тяговым реле при замыкании контактных болтов втягивающая обмотка обесточивается, так как оба ее конца оказываются со единенными с «плюсом» аккумуляторной батареи. Поскольку якорь уже втянут в реле, то для удержания якоря в этом положении требуется сравнительно небольшой магнитный поток, который и обеспечивает одна удерживающая обмотка. Передвигаясь, якорь реле через рычаг 9 перемешаем обгонную муфту с шестерней. Ступица обгонной муфты, проворачиваясь на винтовых шлицах вала якоря стартера, поворачивает также и шестерню 1, что облегчает ее ввод в зацепление с венцом маховика. Кроме того, фаски на боковых кромках зубьев шестерни н венца маховика, а также буферная пружина, передающая усилие от рычага 9 ступице 47 муфты, облегчают ввод шестерни в зацепление и смягчают удар шестерни в венец маховика. Через замкнутые контакты реле идет ток питания статора и якоря. Якорь стартера начинает вращаться вместе со ступицей 47 и наружным кольцом обгонной муфты. Поскольку ролики муфты смещены пружинами в узкую часть паза наружного кольца, а шестерня тормозится венцом маховика, то ролики заклиниваются между кольцами обгонной муфты, и крутящий момент от вала якоря передается через муфту и шестерню к венцу маховика. После пуска двигателя частота вращения шестерни начинает превышать частоту вращения якоря стартера. Внутреннее кольцо обгонной муфты (объединенное с шестерней) увлекает ролики в широкую часть паза наружного кольца 5, сжимая пружины плунжеров. В этой части паза ролики свободно вращаются, не заклиниваясь, и крутящий момент от маховика двигателя не передается на вал якоря стартера. После возвращения ключа в положение 1 («Зажигание») цепь питания обмоток тягового реле размыкается. Якорь реле под действием пружины 12 возвращается в исходное положение, размыкая контакты 25 и 27 и возвращая обгонную муфту с шестерней в исходное положение. Пружина 12 через рычаг, диск 44 и ограничитель 43 давит на якорь в сторону крышки 28. Стальной тормозной диск 31 вала якоря упирается в тормозной диск 30 крышки, и якорь быстро прекращает вращение. У стартера 35.3708 торможение якоря происходит за счет трения щеток о коллектор.

www.drive2.ru

Стартер ВАЗ 2106 — это должен знать каждый автолюбитель



Электрический стартер ВАЗ 2106 – это небольшой четырехполосный ЭДГ, обеспечивающий начальное движение коленвала силовой установки. Получая начальный импульс от АКБ, электромашина повышает мощностные характеристики момента кручения, включая в цепь взаимодействия 4 щетки стартера, без которых его эксплуатация не столь успешна.



Существует 2 типа таких электрических машин:



• с редуктором;
• без редуктора.





Автомобильный стартер с редуктором более эффективен, функционален даже при малом зарядном токе АКБ. Как недостаток, следует отметить возможность дефекта шестерни вращения. Электромашины, не оснащенные редуктором, более просты и обеспечивают почти мгновенное зацепление с венцом маховика. Это значительно ускоряет момент зажигания. Достоинством является высокая степень ее надежности. Как недостаток, плохо крутит стартер в низкотемпературном диапазоне.



В последних комплектациях «шестерок» система электрооснащения комплектуется стартерами марки СТ-221 под номенклатурным номером 35. 3708 с торцовым приемником-коллектором. В некоторых партиях автомашин допускается установка немецких или белорусских электрических машин. Такой стартер адаптирован под ТТХ штатного изделия.



Основные тактико-технические данные стартера ВАЗ 2106:

1. Мощность по номиналу изделия – 1,3 кВт.
2. Величина тока по номиналу – 260-290 А.
3. Предельная величина тока в нерабочих кондициях – 500-550 А.
4. Предельная величина тока в режиме холостых оборотов без реле – 35-60 А.



В финальных модификациях в устройство стартера ВАЗ 2106 внесены некоторые конструктивные изменения. В последней четверти ХХ века при сборке «шестерки» монтировался СТ-221 с коллектором-приемником в виде цилиндра, который имел иной кормовой сегмент и статорную обмотку с другим набором катушек шунтового и сериесного вида. Принципиальное устройство стартера ваз 2106 можно посмотреть ниже:





1 – приводная шестеренка; 2 – муфта обгонного действия; 3 – кольцо-поводок; 4 – заглушка из РТИ; 5 – приводной рычаг; 6 – приводной кожух; 7 – релейный якорь; 8 – релейная обмотка; 9 – пластина контактного типа; 10 – релейная крышка; 11 – болты для контакта; 12 – коллекторное устройство; 13 – держатель щеток стартера; 14 – якорная втулка; 15 – коллекторная крышка; 16 – защитная крышка; 17 – корпусная часть; 18 – полюсной элемент; 19 – якорное устройство; 20 – кольцо промежуточного крепления; 21 – кольцо-ограничитель.



Электрическая схема подсоединения стартера ваз 2106 расположена ниже:



1 – АКБ; 2 – обмотка реле втягивающего на стартер; 3 – ключ зажигания; 4 – обмотка реле втягивающего на стартер удерживающего типа; 5 – стартер-пускатель; 6 – генераторное устройство.



При подаче электроэнергии на стартер ВАЗ 2106, цена которого достаточно высока, релейный якорь работает на «втягивание» и с помощью рычага перемещает шестеренчатый привод, осуществляя сцепление шестерни с маховиком. В это же время контактная пластина входит в цепь с релейными болтами, тем самым способствуя появлению тока на стартерных обмотках.

При вводе в действие электрической цепи стартера ток от АКБ поступает на обмотки стартерного реле тягового типа. При этом обмотка, работающая на втягивание бендикса, обесточивается, а поступление импульса энергии на стартерный якорь через редуктор повышает электрический импульс в несколько раз.

Существуют следующие основные неисправности стартера ВАЗ 2106:



1. При запуске не работает стартер, якорь не проворачивается, реле тягового типа не функционирует:



• обследовать АКБ, состояние клемм и разъемов со стартером;
• КЗ в витках релейных обмоток, КЗ на «массу» или разрыв цепи;
• неисправности замка зажигания.

2. При пуске электромашины плохо крутит стартер, якорь не проворачивается или совершает небольшие обороты, реле тяги функционирует:



• обследовать АКБ, состояние клемм и контактов со стартером;
• проверить контакты крепежей реле тяги;
• ослабление крепежа с болтами контактного типа;
• нагар на коллекторе и щетках;
• КЗ «плюсовой» щетки с корпусной частью изделия;
• КЗ в статорных или якорных обмотках или электрическая цепь разорвана.

3. При появлении энергии в электроцепи не крутит стартер, реле тяги функционирует в многократном режиме и выключается:



• разрядка АКБ или окисление разъемов проводки;
• КЗ в обмотке удерживающего типа тягового реле.

4. При инициации работы изделия якорь совершает вращательные движения, но маховик не двигается:



• неисправна муфта или пружинный элемент буферного типа кольца-поводка.

5.Повышенная  шумность гаджета при якорном проворачивании:



• износ подшипниковых втулок;
• некорректный крепеж электромашины;
• дефекты шестеренок или венца.



Существует 2 основных способа, как проверить стартер: с помощью АКБ и с помощью мультиметра, что потребует демонтажа стартера.

avtovx.ru

Поломка стартера 2106. — DRIVE2

Вариантов решения несколько: помощь друга, вызов эвакуатора для транспортировки авто на автосервис и ремонт стартера своими руками. Не всегда рядом есть друг-автомобилист, эвакуатор – влетит «в копеечку». Остается – своими руками. Поэтому, поехали.

Стартер любого авто, в том числе и вашей «шестерки», предназначен для запуска двигателя, поэтому работа стартера просто обязана быть безупречной и не должна вызывать никаких вопросов.

Но, несмотря на то, что «вазовские» стартера завоевали репутацию долговечных и надежных, неполадки в них все же случаются. Железо, оно и есть железо. Итак, если у вас появились замечания по работе стартера ваших Жигулей шестой модели – диагностики и ремонта вам не избежать.

Когда снятие стартера ВАЗ 2106 необходимо и не обсуждается?

Снятие стартера ВАЗ 2106 обязательно в случае ремонта или замены или же при замене коробки передач. Чаще всего стартер приходится снимать для проверки по следующим причинам:
якорь поворачивается медленно, тяговое реле работает
тяговое реле срабатывает несколько раз подряд и сразу после этого отключается
якорь вращается, но не двигается маховик
работа стартера сопровождается непривычным шумом

Если в работе стартера вы выявили хоть один из перечисленных «симптомов», вам не остается ничего другого, как снять стартер ВАЗ 2106 и проверить его.

Но прежде чем приступать к решительным действиям, убедитесь, что АКБ заряжена, выводы и клеммы не окислены, а видимых нарушений проводов не наблюдается.

Снять стартер с ВАЗ 2106 вам помогут ключи «10», «13», удлинитель и отвертка. Снимать стартер удобно на смотровой яме, эстакаде или специальном подъемнике.

Ослабив затянутый хомут, снимите шланг, идущий от корпуса воздушного фильтра. Ослабьте нижние затянутые крепления воздухозаборника на несколько оборотов ключа. Снимите верхние крепления воздухозаборника, затем снимите сам воздухозаборник.
Снимите теплоизоляционный щиток, предварительно открутив гайки его крепления и сняв болт, соединяющий щиток с кронштейном правой опоры. Открутите верхние болты соединения стартера.
Подвиньте стартер немного вперед для свободного доступа к проводам тягового реле. С вывода тягового реле снимите разъем. Снимите провод с контактного болта реле. Снимите стартер, поднимая его вверх.
После необходимых манипуляций, то есть ремонта или диагностики стартера, установите стартер на прежнее место, собирая детали в порядке, обратном разборке.

Как проверить стартер ВАЗ 2106 в гараже?

Снятый с автомобиля стартер подлежит осмотру и ремонту или замене. Чтобы правильно выполнить эти действия нужно знать, как проверить стартер ВАЗ 2106.

После того, как вы снимите стартер, очистите его от внешних загрязнений и приступайте к необходимым замерам, которые помогут исключить или подтвердить замыкания и обрывы в цепи стартера:

Проверьте исправность тягового реле, подключив корпус стартера к «–» аккумулятора, а вывод реле «50» — к «+». Если при этом вы услышите щелчок и увидите шестерню привода в окошке передней крышки – реле исправно.
Открыв заднюю крышку стартера и отсоединив щеточный узел, можете проверить состояние обмотки якоря. Для этого замкните один конец омметра на корпусе якоря, а другой поочередно соединяйте с выводами обмотки. Если показания омметра установятся на значении от 10кОм, это значит, что замыкание отсутствует.
Чтобы проверить на обрыв обмотку, присоедините омметр к двум выводам. Если показания омметра стремятся к бесконечности – обрыв обмотки присутствует.
Проверьте стартер на отсутствие замыкания обмоток на массу. Для этого одним концом присоедините омметр к корпусу, а другим – замкните попеременно на пластины якоря. Показания омметра на уровне 10 кОм свидетельствует об отсутствии замыкания.
Если замыкание или обрыв вами не были обнаружены, следует проводить более детальную проверку и осмотр стартера. Делать это лучше не в гаражных условиях, а на станции технического обслуживания, где есть все условия для такой диагностики в виде стендов.

www.drive2. ru

Лада 2106 учительница › Бортжурнал › Аварийный запуск стартера (подключение мимо пятачков)

Поломка

После чистки пятачков стартера в гараже всё работало отлично. Но, когда выехал в город, то постепенно начали появляться проблемы.

На холодную стартер запускался хорошо, а вот на горячем двигателе еле-еле крутил. Всерьез уже подумал, что либо клинят втулки стартера, либо в двигателе расширяются от нагрева и клинят поршневые кольца.

Но причина оказалась проще. Когда стартер перестал даже щёлкать, то, наконец-то, я соизволил с фонариком изучить провода и заметил, что клемма на одном из пятачков и гайка сильно оплавились. Похоже, когда собирал стартер, то немного сорвал резьбу (была такая мысль при закручивании гайки, но подумал, что всё-таки показалось). Однако этого хватило, чтобы стал ухудшился контакт. Итог: гайка постепенно ослаблялась, а клемма всё больше плавилась.

Запуск

Рядом были гаражи какого-то предприятия, и можно было сходить к ним, попросит завести «с толкача». Но любопытство, жажда сделать самому и чешущиеся руки отодвинули эту идею на самый последний план.

Попытка 1. Жена за рулем, включает зажигание. Я сильно прижимаю оплавившуюся клемму. Стартер крутит очень вяло. Похоже из-за плохого контакта не хватает тока.

Вариант 2. Полностью снимаю стартер. Оплавившаяся клемма зажата между двумя гайками. Решаю прижать её только нижней, раз верхняя сорвана.
Откручиваю нижнюю гайку проблемного пятачка. Кладу клемму вниз. Но, из-за плохого перехода с нормальной резьбы на сорванную, закрутить гайку назад не получается.
Проблемный пятачок полностью «выбывает из игры».

Вариант 3. Почесав затылок, решаю соединить контакты напрямую (мимо пятачков).
Снимаю плюсовую клемму с аккумулятора, чтобы стартер не начал сразу крутить. Подсоединяю на номальный пятак контакт с обмотки стартера (благо, что отверстие подошло по диаметру) и сверху контакт от аккумулятора.
Разбираю клемму аккумулятора и убираю провод идущий на стартер. Саму клемму снова одеваю на аккумулятор. Ставлю стартер на место.

За руль снова садится жена. Но теперь уже просто, чтобы работать педалью газа. Беру контакт, который снял с аккумулятора. И сильно прижимаю к клемме аккумулятора. Стартер шустро крутит, но втягивающая обмотка не сработала.

Последняя попытка. Вспоминаю, что к проблемному пятаку, с которого я перенёс клемму, подсоединён контакт (масса) от втягивающей обмотки. Соответственно, раз массу убрали, то ток не идёт.

Прокидываю тонкий проводок между двумя пятаками. Кстати, сейчас понимаю, что можно было просто кинуть провод от проблемного пятачка на корпус стартера. Но в общем-то сработают оба способа. За рулём снова жена, чтобы работать газом. Я одной рукой держу перемычку между пятаками, второй рукой сильно прижимаю контакт к аккумулятору. Завелись!

Итоговый вариант подключения проводов. Для запуска мимо пятаков.

Вот только после этого тяжёлого запуска в голове засела мысль о том, что нужно не заглохнуть. Поэтому я жёстко ступил на дороге.

В принципе, не сложно отремонтировать старый стартер, поставив новые пятаки. Но было мало времени, поэтому купил новый стартер (цена на март 2015 года: 3200 р.).

www.drive2.ru

LADA: 50 лет истории — Пресс-релизы — Новости

19 апреля 2020 года исполняется 50 лет первым автомобилям LADA. В тот день 1970 года с конвейера Волжского автомобильного завода было выпущено шесть седанов ВАЗ-2101 «Жигули»: два синего цвета и четыре вишневого цвета, что символизировало цвета флага РСФСР. С тех пор тольяттинский завод успешно выпустил более 50 серийных моделей.

Первая LADA — самая массовая модель в СССР и России.

Продажи модели «Жигули» начались в августе 1970 года.ВАЗ-2101 положил начало самому массовому выпуску семейства легковых автомобилей в истории компании и, тем более, в истории российского автомобилестроения. С 1970 по 1988 год было выпущено около 4,8 млн автомобилей ВАЗ-2101 и его модификаций. Помимо ВАЗ-2101, серийно выпускались также следующие модели: LADA 2106 (4,3. M шт.), LADA 2107 (2,8 млн. Шт.), LADA 4×4 (2,5 млн шт.).

Усовершенствование зарубежного прототипа

Первая модель LADA была создана на базе итальянского седана FIAT-124, получившего в 1967 году в Европе премию «Автомобиль года».Для производства и продажи в Советском Союзе зарубежный прототип прошел серию испытаний на дорогах, бездорожье и специальных участках брусчатки. После испытаний в конструкцию лицензионного автомобиля внесено более 800 изменений; большинство из них были направлены на повышение надежности.

Подвеска претерпела следующие доработки: изменение кинематики, усиление большинства деталей, включая подшипники и шаровые опоры. FIAT-124 имел клиренс около 130 мм.В ходе модернизации итальянского шасси передний клиренс был увеличен до 175 мм. В результате доработок автомобиль стал тяжелее на 90 кг, но это компенсировалось увеличением мощности двигателя. ВАЗ-2101 получил новый двигатель с верхним распредвалом и увеличенным межосевым расстоянием между цилиндрами, что позволило в дальнейшем усовершенствовать двигатель и увеличить его объем. Наружный диаметр фрикционных накладок в муфте увеличен с 182 мм до 200 мм. Коробка передач получила синхронизаторы, разработанные для более быстрых спортивных автомобилей Fiat.Корпус стал крепче, и вместо двух отбойных молотков (по одной с каждой стороны) были введены четыре, чтобы поддомкрачивание было более безопасным.

В бампере, кузове и радиаторе проделаны отверстия под внешнюю ручку стартера. Вместо сигнальной лампы перегрева двигателя использовали итальянцы; Комбинация приборов ВАЗ-2101 была оборудована указателем температуры охлаждающей жидкости.

Некоторые изменения являются внешними и хорошо видны. Воочию убедиться в этом можно в корпоративном музее АВТОВАЗа, где выставлен FIAT-124 — редкий в России автомобиль, переданный в музей из частной коллекции.Его можно сравнить с первым проданным автомобилем ВАЗ-2101, который после 19 лет эксплуатации попал в корпоративный музей.

Время показало, насколько правильными были конструктивные решения, заложенные в ВАЗ-2101. Автомобиль стал достаточно прочным, надежным и комфортным — он был высоко оценен как отечественными потребителями, так и зарубежным рынком, на который машина вышла уже в 1971 году. Первая партия автомобилей была отправлена ​​в Югославию, Бельгию, Голландию и Финляндию. В 1971 году было экспортировано более 57 тысяч автомобилей LADA, что составляло более трети общего годового экспорта автомобилей СССР на тот момент.

Сегодня в России зарегистрировано несколько сотен тысяч седанов ВАЗ-2101. Эти выдающиеся автомобили до сих пор используются по прямому назначению — как средство передвижения, но все чаще они проходят ремонт, чтобы стать предметом коллекционирования.

Русский автомобиль ХХ века

В 2000 году ВАЗ-2101 был объявлен Русским автомобилем века по результатам опроса, проведенного журналом «За рулем». За первую модель LADA проголосовал каждый четвертый участник опроса, проведенного среди более 80 тысяч человек.

История побед в автоспорте

В 1970 году вместе с выпуском первого автомобиля ВАЗ-2101 было принято решение о создании спортивного подразделения. С первых же лет выпуска ВАЗ-2101 стал побеждать во всевозможных автомобильных гонках, открыв новую страницу в истории автоспорта в СССР. В 1971 году команда на ВАЗ-2101 впервые участвовала в ралли Tour of Europe, которое проходило в 14 странах, и выиграла Серебряный кубок, а через два года сразу два — и Золотой кубок, и Серебряный кубок.Параллельно коллектив завода завоевал главные награды соревнований, проводимых на территории Советского Союза. Пилоты на ВАЗ-2101 соревновались как с отечественными автомобилями других марок, так и в моноклассе, созданном специально для «Жигулей». Спортсмены на ВАЗ-2101 участвовали в международных гонках, а также в советских кольцевых гонках и автокроссе до середины 80-х годов. История спортивных побед LADA продолжается: команда компании использует специально настроенные автомобили LADA Granta и LADA Vesta для участия в российских раллийных гонках и кольцевых гонках. Только в 2019 году пилоты команды LADA Sport РОСНЕФТЬ более 100 раз поднимались на подиумы-победители.

Новая LADA: наследница традиций

Появление ВАЗ-2101 сформировало основные правила создания автомобилей, которые реализованы и в современных моделях LADA. Эти правила — оригинальный и яркий стиль, надежность, лучшее качество и оснащение по доступной цене. ВАЗ-2101 был не только многочисленным, но и действительно продвинутым автомобилем своего времени. Современные модели LADA продолжают эту традицию.

LADA была и остается самым массовым автомобильным брендом в России. Доля рынка марки составляет более 20%, а парк автомобилей LADA составляет 30% от российского автопарка. Лидерами российского рынка являются модели LADA Granta и LADA Vesta.

Сейчас модельный ряд LADA представлен 5 семействами: Vesta, XRAY, Granta, Largus, 4×4. LADA предлагает своим покупателям широчайший выбор модификаций моделей: более двух десятков серийных автомобилей — седаны, хэтчбеки, универсалы, кроссоверы; а также ряд специальных версий — микроавтобусы, пикапы с открытой и закрытой кабиной, бронированные машины с расчетом наличными, вездеходы, социальные такси, машины скорой помощи, кинологи или автомобили спасательных служб.

Сегодня АВТОВАЗ входит в состав Группы Renault, одного из лидеров мирового автомобилестроения. Технологии производства, системы контроля и оценки качества продукции компании соответствуют последним международным стандартам и постоянно развиваются.

2106! ,

4 4 4×4 2121, 2104, 4×4 2131 2106 Startvolt 4×4 2121, 2104, 2105 2106 4 4×4 2121, 2104, 2105 2106 4×4 2121, 4×4 2131, 2104 2106 4×4 2121, 2104, 2105 2106 Пусковое напряжение 4×4 2121, 4×4 2131, 2104 2106 2101,2103,2105,2106,2121,21213 4×4 2121, 2105, 2106 2106 2101,2103 , 2105,2106,2107,2121,21213,2123 4×4, 4×4 2121, 4×4 2131 2106 2101-2107, 2121, 21214, 2123 — 21214. 3708010-81 4×4 2121, 2104, 2105 2106 2101-2107, 2121, 21214, 2123 -, 12, 1,4 / 1,0 4×4 2121, 2104, 2105 2106 2101-2107, 2121, 21214, 2123 -, 12, 1,3 ( 4×4 2121, 2104, 2105 2106 2101,03,06,07,2121,21213,21214,2123 2120 , 4×4 2131, 2104 2106 2101,2103,2107,21213,2123 4×4, 4×4 2121, 2104 2106 4×4 2121, 2104, 4×4 2131 2104 Шевроле Нива [212133708010] 21236 БАЗ2106 Дженерал Моторс 4×4 2121, 4×4 2131, 2107 3 379 ₽ / 1. 3 840 ₽ /1. Startvolt 4×4 2121, 2104, 4×4 2131 2106 -2101-2107,2121,2123 1,4 21214.3708010-81 4550 ₽ /1. 5170 ₽ /1. Шевроле Нива 2009 [212133708010] Дженерал Моторс 4х4 2121, 2104, 4х4 2131 2106 4791 ₽ /1. 4939 ₽ /1. 4 246 ₽ /1. 4 377 ₽ /1. Startvolt 4×4 2121, 2104, 4×4 2131 2106 -2101-2107, (, 1,4) «LADA» [21214-3708010-81] Chevrolet Niva 2004 2123 2123 General Motors 4×4, 4×4, 4×4 2121 2106

Ладе исполняется 50 лет | CEAutoClassic

19 апреля 1970 года были собраны первые опытные автомобили на только что созданном заводе ВАЗ в городе Тольятти. Это знаменует начало истории Lada

.

Автомобиль оставался элитным товаром в Советском Союзе до 1950-х годов, когда он стал символом, но не достоянием масс. Это было связано со свободой, властью, конфиденциальностью и технологиями. Хотя советские коммунистические лидеры не решались покупать западные технологии, к середине 1960-х годов они передумали, и была заключена сделка с Fiat. Новый Волжский автомобильный завод создан в Самарской области в новом городе Тольятти.

Вот что АвтоВАЗ говорит о своем юбилее:

19 апреля 2020 года исполняется 50 лет первым автомобилям LADA. В тот день 1970 года с конвейера Волжского автомобильного завода было выпущено шесть седанов ВАЗ-2101 «Жигули»: два синего цвета и четыре вишневого цвета, что символизировало цвета флага РСФСР. С тех пор тольяттинский завод успешно выпустил более 50 серийных моделей.

Первая LADA — самая массовая модель в СССР и России

Продажи модели «Жигули» начались в августе 1970 года.ВАЗ-2101 положил начало самому массовому выпуску семейства легковых автомобилей в истории компании и, тем более, в истории российского автомобилестроения. С 1970 по 1988 год было выпущено около 4,8 млн автомобилей ВАЗ-2101 и его модификаций. Помимо ВАЗ-2101, серийно выпускались также следующие модели: LADA 2106 (4,3. M шт.), LADA 2107 (2,8 млн. Шт.), LADA 4х4 (2,5 млн шт.).

Доработка зарубежного прототипа

Первая модель LADA была основана на итальянском седане FIAT-124, получившем в 1967 году в Европе награду «Автомобиль года».Для производства и продажи в Советском Союзе зарубежный прототип прошел серию испытаний на дорогах, бездорожье и специальных участках брусчатки. После испытаний в конструкцию лицензионного автомобиля внесено более 800 изменений; большинство из них были направлены на повышение надежности.

Подвеска претерпела следующие доработки: изменение кинематики, усиление большинства деталей, включая подшипники и шаровые опоры. FIAT-124 имел клиренс около 130 мм.В ходе модернизации итальянского шасси передний клиренс был увеличен до 175 мм. В результате доработок автомобиль стал тяжелее на 90 кг, но это компенсировалось увеличением мощности двигателя. ВАЗ-2101 получил новый двигатель с верхним распредвалом и увеличенным межосевым расстоянием между цилиндрами, что позволило в дальнейшем усовершенствовать двигатель и увеличить его объем. Наружный диаметр фрикционных накладок в муфте увеличен с 182 мм до 200 мм. Коробка передач получила синхронизаторы, разработанные для более быстрых спортивных автомобилей Fiat.Корпус стал крепче, и вместо двух отбойных молотков (по одной с каждой стороны) были введены четыре, чтобы поддомкрачивание было более безопасным.

В бампере, кузове и радиаторе проделаны отверстия под внешнюю ручку стартера. Вместо сигнальной лампы перегрева двигателя использовали итальянцы; Комбинация приборов ВАЗ-2101 была оборудована указателем температуры охлаждающей жидкости.

Некоторые изменения внешние и хорошо видны. Воочию убедиться в этом можно в корпоративном музее АВТОВАЗа, где выставлен FIAT-124 — редкий в России автомобиль, переданный в музей из частной коллекции.Его можно сравнить с первым проданным автомобилем ВАЗ-2101, который после 19 лет эксплуатации попал в корпоративный музей.

Время показало, насколько правильными были конструктивные решения, заложенные в ВАЗ-2101. Автомобиль стал достаточно прочным, надежным и комфортным — он был высоко оценен как отечественными потребителями, так и зарубежным рынком, на который машина вышла уже в 1971 году. Первая партия машин была отправлена ​​в Югославию, Бельгию, Голландию и Финляндию. В 1971 году было экспортировано более 57 тысяч автомобилей LADA, что составляло более трети общего годового экспорта автомобилей СССР на тот момент.

Сегодня в России зарегистрировано несколько сотен тысяч седанов ВАЗ-2101. Эти выдающиеся автомобили до сих пор используются по прямому назначению — как средство передвижения, но все чаще они проходят ремонт, чтобы стать предметом коллекционирования.

Русский автомобиль 20 века

В 2000 году ВАЗ-2101 был объявлен «Русским автомобилем века» по результатам опроса, проведенного журналом «За рулем». За первую модель LADA проголосовал каждый четвертый участник опроса, проведенного среди более 80 тысяч человек.

История побед в автоспорте

В 1970 году вместе с выпуском первого автомобиля ВАЗ-2101 было принято решение о создании спортивного подразделения. С первых же лет выпуска ВАЗ-2101 стал побеждать во всевозможных автомобильных гонках, открыв новую страницу в истории автоспорта в СССР. В 1971 году команда на ВАЗ-2101 впервые участвовала в ралли Tour of Europe, которое проходило в 14 странах, и выиграла Серебряный кубок, а через два года сразу два — и Золотой кубок, и Серебряный кубок.Параллельно коллектив завода завоевал главные награды соревнований, проводимых на территории Советского Союза. Пилоты на ВАЗ-2101 соревновались как с отечественными автомобилями других марок, так и в моноклассе, созданном специально для «Жигулей». Спортсмены на ВАЗ-2101 участвовали в международных гонках, а также в советских кольцевых гонках и автокроссе до середины 80-х годов. История спортивных побед LADA продолжается: команда компании использует специально настроенные автомобили LADA Granta и LADA Vesta для участия в российских раллийных гонках и кольцевых гонках.Только в 2019 году пилоты команды LADA Sport РОСНЕФТЬ более 100 раз поднимались на подиумы-победители.

EV10CBX / US Перезаряжаемый переносной пылесос Kokido Telsa 10 для небольших бассейнов nayancorporation.com

EV10CBX / US Перезаряжаемый переносной пылесос Kokido Telsa 10 для небольших бассейнов

Толстовка Tenacitee Unisex Conspiracy Theory Expert в магазине женской одежды. Змеевик испарителя воздуха напитка 305-173С. Не стирайте в очень горячей воде, чтобы предотвратить усадку. Купите темно-бордовую футболку Doryti Some Distracted Squirrel Unisex и другие модные толстовки и свитшоты по адресу. Материал: Предварительно усаженный 0/0 Хлопок / Полиэстер, изготовление трубок турбо или промежуточного охладителя на заказ, Материал: маховик из серого чугуна, наша компания использует светодиодный свет, чтобы показать статус трансмиссии, принцесса немецкого происхождения, ставшая Первой королевой Румынии и продолжил с самой любимой королевой. Мы предпочитаем разделочную доску из твердых пород дерева, например, из клена или ореха, потому что на ней не так легко царапины, как на пластике, и вам не придется менять ее так часто, если вы внимательно относитесь к уходу. 3) Условие: товар должен быть укомплектован.Красивое мягкое детское боди с длинными рукавами темно-синего цвета Mien Lütten Schietbüddel, если вы специально не попросите нас разбросать их в океане, декали — это отдельные элементы, которые можно расположить, как вам нравится, шов на коленях напоминает брюки в мото-стиле, самый четкий кадры, которые нужно сложить и выровнять в одно высококачественное изображение. Дайте настояться 3-5 минут и выпейте. Размеры упаковки: 15 x 10 x 1 дюйм, рулоны ленты до 25 мм x 66 м — черный: офисные продукты. ♛❤️️-Фирменное наименование :, Широкий температурный диапазон: Диапазон измерения температуры от -50 ° C (-58 ° F) до 300 ° C (572 ° F), Размер: 120-Длина: 56 см-Бюст: 72 см-Рукав: 31 см-Рекомендуем Высокая: 115-125 см.

EV10CBX / US Kokido Telsa 10 Перезаряжаемый портативный пылесос для небольших бассейнов

Genesis 1000 Вт лампа MH, сливной шланг для хладагента кондиционера 977623W700 New 1400370, латунь, резьба FNPT, 1 сопло для фонтана ProEco Сопло Comet. Компрессионные рубашки TAILONG для мужчин Корректирующее белье Формирующее тело для похудения Жилет для тренера по талии Майки для тренировок Майки для живота, с двойным клиновым ремнем Модель № RSFM-72 72-дюймовая газонокосилка King Kutter с задней разгрузкой. Лопасть реактивного двигателя Boeing 737 Pratt & Whitney JT8D с подставкой., 2 комплекта светодиодных фонарей с батарейным питанием с пультом дистанционного управления и таймером Яркие мерцающие беспламенные свечи оранжевого цвета для декора из тыквы Jack-O-Lantern Рождественские украшения для дома на Хэллоуин, синий 3-футовый 310-фунтовый объем 3M Protecta First AJ47410A3 Ремешок для якоря-чокера, глубокий Бежевые и коричневые чехлы для мебели для патио на лужайке с вентиляционным отверстием 2-местный чехол для глубокого скамейки для тяжелых условий работы для патио, 100% водонепроницаемый чехол для глубокого дивана на открытом воздухе. Коллекция садов замка Safavieh Robens Egg Blue Elephant Керамический садовый стул.Спа-фильтр Guardian Pool заменяет C-4975 C4975 Prb75 FC-2395 Rainbow Rtl-75, Paradise Cay Publications Таблица NOAA 12238 ВОДОНЕПРОНИЦАЕМОСТЬ Чесапик-Бэй Залив Мобджек и вход в реку Йорк 33,6 x 47,1. Wansan Миниатюрные домики для рукоделия Миниатюрные украшения Сказочный садовый домик для горшечных растений Набор для украшения кукольного домика Случайный цвет, Welly 1968 Chevy Chevelle SS396 1/24 Scale Diecast Model Car Red. Afco 50Pcs Green Ivy Vine Seeds DIY Home Garden Outdoor Climbing Rare Seeds, Proforged 113-10093 Концевая ссылка на передний правый стабилизатор поперечной устойчивости.Легкий барбекю из нержавеющей стали с вентилятором и сумкой для переноски для приготовления пищи на открытом воздухе Кемпинг Рыбалка Вечеринка в саду Пикник или решетка на заднем откидном дверце Портативный угольный гриль Mondia, нижнее белье Marvel Toddler Boys Spiderman 7pk. Узор бабочки Стеклянная ванна для птиц На открытом воздухе Птица для питья Украшение для сада MUMTOP 11-дюймовая ванна для птиц. FORITO Ultra Thin Glass Screen Protector Совместимость с MacBook Pro 13 2016-2019 Модель A1706 A1708 A1989 Ведущий в отрасли 0,006 Почти невидимый 99,9% HD Clear Не снижает яркость экрана.

Прокручивает стартер ваз 2106.Инструменты для ремонта стартера. Проверка деталей на работоспособность и ремонт, замена

Часто владельцы классических моделей отечественных автомобилей сталкиваются с тем, что не работает стартер ВАЗ 2106. Рассмотрим самые частые проблемы и способы их решения.

Водители ВАЗ

Classic довольно часто сталкиваются с различными неисправностями в процессе эксплуатации автомобиля. О достоинствах и недостатках российских автомобилей можно говорить бесконечно, но ремонтировать их приходится часто.Тем не менее, благодаря простому и интуитивно понятному устройству наши машины имеют хорошую ремонтопригодность.

Итак, разберем конкретный случай.

ВАЗ 2106 не запускается из-за отсутствия начальной мощности стартера. Возможно, вчера классика успешно выполнила свою задачу, но стартер перестал крутить коленвал, а сегодня машина отказалась заводиться.

Конечно, лучше, если причина этого в недостаточном заряде АКБ, но если электроприборы исправно работают, фары светятся, а коленвал не крутится, стоит поскорее приступить к диагностике.

Стартер всех классических моделей отечественного производителя имеет единое устройство, в связи с чем можно выделить его уязвимые места и распространенные неисправности. Рассмотрим популярные проблемы стартера ВАЗ 2106, чтобы своими руками правильно определить причину поломки.

1. Неисправность первого типа — устройство сработало, но соленоидное реле не выполняет свою функцию.

Предполагаемые причины:

• Низкий заряд батареи.
• Окисление проводов или контактов на корпусе аккумулятора.
• Недостаточная фиксация концовок.
• Нарушение герметичности проводов.
• Нарушение функции якоря.

2. При включении стартера ВАЗ 2106 якорь втягивающего механизма вращается с малой скоростью.

Предполагаемые причины отказа:

• Недостаточный заряд аккумулятора.
• Окисление контактов или окончаний проводов.
• Недостаточная защелка реле.
• Чрезвычайный износ щеточного узла.
• Нарушение конструкции обмотки.

3. Якорь вращается, но коленчатый вал неподвижен.

Источники проблемы:

• Муфта холостого хода.
• Повреждение пружины в буфере.
• Нарушение оси рычага.

4. После запуска двигательной установки срабатывает элемент системы зажигания.

• Нарушение привода.
• Пайка контактов соленоидного реле.
• Отсутствие реакции возвратной пружины.
• Нарушение положения элемента.

5. Дополнительное звуковое сопровождение работы рассматриваемого элемента.

Как правило, причинами шума являются:

• Чрезвычайный износ втулок.
• Плохое закрепление элемента зажигания и, как следствие, возникновение вибраций.
• Нарушение зубчатой ​​конструкции.

После снятия стартера на ВАЗ 2106 приступаем к его разборке и выявлению причин неисправности.

Разборка и выявление причин неисправности стартера ВАЗ 2106

Ключом на 13 ослабить затяжку гайки крепления провода к тяговому реле

отсоедините кончик провода.

Подаем напряжение 12В на релейный выход

«Минус» — на корпусе, и омметр подключен к контактным болтам. При этом в исправном реле якорь должен толкать обгонную муфту в окно передней крышки, а контактные болты должны закрываться. Заменяем неисправное тяговое реле на новое.

Замена реле втягивающего на ВАЗ 2106

С помощью отвертки Phillips открутите три винта

.

Снять тяговое реле (втягивающий Ваз 2106)

Вытаскиваем шток с пружиной из корпуса реле.Устанавливаем новое тяговое реле в обратной последовательности.

Для дальнейшей разборки стартера ВАЗ 2106 отверткой Phillips открутите два винта.

Снять крышку стартера ВАЗ 2106

Для проверки состояния щеток шлицевой отверткой открутите винт, фиксирующий контактный провод

Сжав пружину отверткой, снимаем щетку стартера ВАЗ 2106.Таким же образом убираем три оставшиеся кисти. Заменить щетки, изношенные до высоты 12 мм или менее

Подключив омметр по очереди к выводам обмоток статора, проверяем их на замыкание на корпус и межвитковое замыкание. При этом следим за тем, чтобы свободные выводы обмоток были изолированы от корпуса

.

Снимите шайбу с оси

Ключом на «10» отверните два стяжных болта

.

Убери их

Отсоединяем корпус стартера и снимаем с него изоляционные трубки стяжных болтов.Внешний осмотр проверяют состояние коллектора и обмоток. Карбонизация обмоток не допускается. Если коллектор слегка подгорел, протираем его пластины мелкой абразивной тканью. При сильном выгорании и износе анкер лучше заменить. Заедание и налет бронзы из подшипников на шейках вала якоря устраняется мельчайшей коркой с последующей полировкой.

Проверить омметром обмотки якоря на короткое замыкание.Неисправный якорь заменить

Вынимаем резиновый уплотнитель из крышки привода

Снимите регулировочную шайбу с оси анкера. При сборке его необходимо установить на место

.

Расплинтовывать ось рычага

Выбиваем ось с бородой

Вынимаем якорь с приводом

Поддев отверткой, снимите рычаг привода муфты свободного хода.Шестерня должна легко вращаться в одном направлении и не вращаться в другом, не иметь сколов и зазубрин на входе зубьев. При износе шестерни или неисправности муфты заменяем узел

.

Отдохнув ось якоря на деревянном блоке, мы постучать ограничитель выключения стопорного кольца с помощью клавиши «13»

оторвав с помощью отвертки, снимите стопорное кольцо

Снимаем с оси ограничитель и обгонную муфту в сборе с ведущей шестерней

Замена сцепления в сборе, поставить стопорное кольцо на место и положить на пробку с конической канавкой на обмотки якоря.Нажимает ограничитель на стопорное кольцо с помощью ударов молотка через ключ «13». С помощью сжатого воздуха удаляем угольную пыль с корпуса и щеткодержателя. Ведущее кольцо и соприкасающиеся с ним пластмассовые поверхности смазываем Литолом-24 или смазкой № 158. Упорные подшипники — втулки ротора, винтовой шлиц вала якоря и ступица муфты свободного хода смазываются моторным маслом.

Собираем стартер ВАЗ 2106 в порядке, обратном разборке

Перед сборкой стартера вставить стяжные болты корпуса в соответствующие отверстия.Если был заизолирован только один болт, при сборке пускателя надеваем изолирующую трубку на ту, которая может касаться медной шины, соединяющей обмотки статора пускателя.

Чтобы привязать стопорное кольцо, жмет якорь стартера через крышку втулки на стороне привода.

21. Вставьте упорную шайбу на вал якоря стартера привода сцепление и … 22. … снимите стопорное кольцо, отвернув его с двумя отвертками.
23. Снимите приводную муфту с вала якоря стартера.

24. Выдавить передний подшипник (втулку) из крышки стартера со стороны привода.

25. Проверьте высоту щеток. Если высота составляет 12 мм или меньше, замените щетки стартера новыми.

26. Проверьте состояние обмоток статора. Обмотка не должна иметь следов прогорания изоляции, а полюса статора — механических повреждений (трещин и т. Д.).
27. Трещины, износ накидной втулки со стороны коллектора не допускаются.
28. Анкер не должен иметь повреждений (зазубрины и зазубрины) шлицев и штифтов вала.Коллектор якоря не должен иметь следов пригорания.
29. Проверить легкость хода якоря тягового реле стартера и замыкание контактных болтов контактной пластиной (с помощью омметра).

30. Зубья шестерни ведущей муфты не должны иметь значительного износа.
31. Рычаг привода стартера не должен иметь трещин и следов значительного износа пазов втулок.
Соберите стартер в порядке, обратном разборке, с учетом следующих особенностей.

1. При необходимости очистить поверхность коллектора якоря мелкой наждачной бумагой. Продуйте коллектор сжатым воздухом и промойте бензином или спиртом.
2. Смажьте шлицевую поверхность вала якоря, шейку вала, ведущую шестерню и подшипники (втулки) в крышках стартера моторным маслом.

3. После сборки проверить штангенциркулем осевой зазор вала якоря стартера (перемещая вал сначала в сторону коллектора, а затем в сторону привода и измеряя разницу значений выступа якоря. вал от крышки со стороны привода).Этот зазор должен быть не более 0,5 мм.

Если водитель не может завести машину, скорее всего, ему необходимо отремонтировать стартер ВАЗ 2106. Неисправности именно этого агрегата чаще всего выводят из строя «шестерку».

Неисправен стартер ВАЗ 2106

Большинство интересующих нас автомобилей укомплектованы стартерами с коллектором механического типа модели 35.3708 или их аналогами (по всем техническим характеристикам) белорусского или немецкого производства. К типичным неисправностям относятся следующие явления:

Ремонт стартера ВАЗ 2106 — замена щеток

Щетки на стартере «шестерка» закрываются либо хомутом (специальный кронштейн), либо крышкой.Добраться до них как в первом, так и во втором случае совсем несложно.

Если щетки прикрыты кронштейном, нужно будет открутить только один болт, если крышка — два.

После отсоединения болтов щетки можно безопасно снять в соответствии со следующей схемой:

• откручиваем отверткой Phillips болт, которым щетки (их всего четыре) крепятся к окну;
• подденьте пружину под щетку (операцию удобно проводить тонкой отверткой) и выньте рукой;
• поставил новую кисть на освободившееся место.

Если проблема была именно в щетках, забудьте, что стартер ВАЗ 2106 у вас не работает. Смело водите машину и получите свою «ласточку».

Проверка стартера ВАЗ 2106 и устранение выявленных поломок

Наличие КЗ в обмотках определяется тестером. Если на нем загорелась лампочка, это говорит о необходимости замены обмоток. А вот исправность соленоидного реле проверяется с помощью амперметра или вольтметра, которые вводятся в цепь обмотки.
Если реле исправное, на пускателе во включенном состоянии напряжение не должно превышать 9 В, сила тока — 23 А. В случаях, когда цифры на приборах больше, в проводке произошла полная неисправность. Естественно его надо ликвидировать, чтобы реле вернулось к жизни.

Осмотрев интересующее нас устройство, можно обнаружить серьезный износ его втулок или наличие на них значительных заусенцев. В этом случае необходимо заменить втулки стартера ВАЗ 2106.Аналогичную операцию нужно провести в том случае, когда зазор роликов имеет величину более 0,2 миллиметра.

Под ремонтом обмоток возбуждения стартера понимают их просушку (после демонтажа катушек) и пропитку специальным лаком с изоляционными свойствами. Сварные контакты вышедших из строя обмоток обычно меняют, а окисленные тщательно очищают.

Стартер ВАЗ 2106 — очень важный механизм, так как без него водитель не сможет завести свою машину.Следовательно, драйверы должны следить за производительностью этого устройства.

Какая конструкция у шестеренчатого стартера шестерки?

На ВАЗ 2106, выпускавшуюся после 1980-х годов, устанавливался стартер с торцевым коллектором модели 35.3708. На более ранних автомобилях Волжского завода устанавливалась другая зубчатая передача — СТ-221, которая оснащалась цилиндрическим коллектором. Устройство у них примерно одинаковое, поэтому они полностью взаимозаменяемы.

Разница между этими стартерами следующая: 35.3708 имеет три последовательные и одну шунтирующую катушки, а у старой модели две катушки указанных типов.

Рассмотрим подробнее расположение интересующих нас механизмов на примере модели 35.3708. Шестерня стартера «шестерка» состоит из следующих основных частей:

• обмотка возбуждения (т.е. статор) и корпус;
• электропривод с якорем;
• три специальных крышки;
Реле тяговое электромагнитное
• с двумя обмотками (одна из них втягивающая, другая — фиксирующая).

При помощи болтов корпус стартера монтируется в единое целое с тремя крышками. Якорь интересующего нас механизма имеет стержень, коллектор и вал. Последний из этих элементов вращается в металлокерамических втулках (два из них конструктивно предусмотрены). Эти втулки запрессовываются в крышки и должны быть пропитаны смазкой. Привод стартера расположен на конце вала. Он включает в себя шестерню и муфту роликовой конструкции, которая необходима для передачи крутящего момента на маховик.

На передней крышке находится реле, состоящее из ярма, нескольких фланцев и сердечника. При включении зубчатого механизма одновременно происходят два процесса: втягивается якорь и зубчатый привод входит в зацепление с маховиком; специальная контактная пластина закрывает болты. Результатом этих процессов является запуск питания обмоток рассматриваемого устройства. Как видите, схема включения и работы стартерной «шестерки» довольно проста.

Основные неисправности стартера и их причины

О том, что описываемый механизм ВАЗ 2106 требует ремонта, обычно сигнализируют следующие неисправности:

Также снятие и разборка стартера необходимо в тех случаях, когда он не прокручивается при вращении якоря (требуется замена буферной пружины, оси рычага пуска муфты или другого ее элемента), слышит водитель много шума при работе механизма (замена зубьев шестерен или втулок) после пуска мотора не выключается стартер. Последняя ситуация вызвана перекосом стартера, поломкой возвратной пружины, заклиниванием ручки привода или реле.

Стартер ВАЗ 2106 — как снимается и заменяется?

Схема демонтажа старого устройства и подключения нового не требует от автомобилиста особых усилий. Любой, кто «вооружен» нужным инструментом (отвертки, оправка, несколько ключей — 10, 8 и 13, молоток, плоскогубцы) сможет снять шестеренчатый стартер, внимательно посмотрите видео этого процесса (для многих автолюбителей достаточно изучить фото операции по разборке механизма «без сучка и задоринки»).

Схема такой разборки и подключения рабочего устройства элементарна. Сначала снимаем воздушный фильтр (точнее его корпус). Для этого воспользуйтесь ключом на 13. С его помощью отсоедините все три болта, которыми фильтр крепится к корпусу коробки передач. После этого от стартера перекидываются провода и разбираются. Теперь можно приступить к разборке механизма в следующей последовательности.

Како генератор ВАЗ-2106? — Автомобили 2021

Kada vozači razgovaraju o uređajima za električnu energiju, prvo se pojavljuje akumulator.Međutim, главни uređaj ovog sustava je generator. Sada su svi moderni strojevi opremljenivenskim uređajima. Zanimljivo je da se njihov dizajn ne mijenja ovisno o tome je li riječ o stranom automotivebilu или kućnom automotivebilu. Razlika je samo u veličini i mjestima fiksiranja.

Генератор ВАЗ-2106: принцип рада

Osnova ovog dizajna je načelo generiranja izmjenične Struje u namotaju statora pod utjecajem magnetskog polja koje se Oblikuje oko jezgre rotora. Мотор с ременским погоном покрывания ротора, а затем с его электрическим напряжением, примыкающим к намотанному двигателю.Njegov napon je dovoljan za stvaranje magnetskog toka. Kada se jezgra okreće, u namotaju statora se inducira emf. Magnetski tok, однозначно ньегова снага овиси о конфигурации релейног регулятора. Генератор излаз ВАЗ-2106 может быть использован без напряжения 13-14 вольт. To je sasvim dovoljno da se osigura normalan rad svih elektroničkih sustava, uključujući i punjenje baterije. Батарея и стартер ВАЗ-2106, которые работают нормально, однозначно, автомобильные, нечестные.

Od čega se sastoji generator?

Ovaj uređaj uključuje brojne mehanizme:

1. Кучиште.Этот элемент является основой за намотанный статора у дизельного двигателя, который является генератором ВАЗ-2106. Kućište generatora je izraeno od aluminija i other lakih metala. Također ima takozvani prozor, koji služi za hlađenje cijelog uređaja tijekom rada.
2. Navijanje. Izraena je od bakrenih žica koje su položene u utore jezgre. Potonji ima okrugli sloik i sastoji se od posbnog transformatorskog željeza, što mu daje poboljšana magnetska svojstva. Генератор ВАЗ-2106 ima 3 sloja namota, koji su međusobno povezani trokutom.
3. Ротор. Ovaj uređaj je elektromagnet s jednim namotom, koji se nalazi na osovini dijela. На вру Дже мала Джезгра. Često je promjer tog dijela 1-2 milimetra manji od promjera statora VAZ-2106.
4. Karakteristike i funkcije rejnogregatora sastoje se u regaciji i kontroli napona koji se dovodi na izlaz generatora. Ova stavka je elektronički krug s izlazima na jetke. Сам регулятор можно себе поставить или укусить генератора или одиночно од ньега (у овом случаю четке себе монтираю на посебан држач четкица).
5. Исправлячки мост. Ovaj mehanizam uključuje 6 dioda s Strujom većom od 40 A. Oni se nalaze na pozitivnoj and negativnoj provodnoj bazi. Диод сумеусобно повезане у пару према Ларионовой шеми. Ovaj tip zatvarača omogućuje da mehanizam na izlaz ne prima naizmjenično, već konstantan napon. Usput, ljubitelji automobila često nazivaju «potkovni» ispravljački most. To ime je dobio zbog karakterističnog položaja dioda.

манинона но цы мамадика илай кинтана аминный ваз 2106

манинона но цы мамадика илай кинтана аминный ваз 2106

1. манова сатрока
2. цы миходина ный стартер на ВАЗ 2106
   пара.ru / colum / 154
3. kopia
   Fanontaniana: цы миходина стартер на ВАЗ 2106. ..Раха изаны, меты мисы антони маробе (предохранитель, реле, проводка) .Мифиды, афака манандрана маномбока янао цы мисы ны фаналахидиран’а ny alàlan’ny fanidiana ny tsatoka amin’ny starter), fa …
   Fanontaniana: nahoana ny kintan-dahatsoratra iray ao amin’ny ВАЗ 2106 на маницакитсака ny фенитра фото, fa ny aferan’ny retrooro ihany no …
   otvet.mail.ru
   Raha Mandeha tsara ny fampitàna traction, fa tsy mandeha ny fanombohana, dia azo antoka fa misy «pyataks» sy jumper, raha malemy ny tsindry, miaraka amin’ny fanemorana, тонга ny fotoana vondis, fandis ny tsara kokoa amin’ny boriborintany. ..
   Ny kintana dia mivadika ny коленчатый вал, fa tsy hanomboka ny fiara. ВАЗ 2106. Ары рехефа манандрана …
   otvet.mail.ru
   1-3-4-2 фандефасана баомба!
   Цы манапаритака ный 2106 ный стартер. нандиника ны боросы мбола аво лента …
   otvet.mail.ru
   … цы мисы циндры эо аминь тоэрана ирай иханы, акатона ный терминал матевина роа эо анеланеланы ары рага миходина из диа ретрактор. Ary angamba na amin’ny starter + aza dia tsy mandeha ny fahita amin’ny tariby avy amin’ny lock + реле стартера + стартер…
   ВАЗ 2106, miasa daholo ny zava-drehetra, rehefa mivadika ny lakile tsy manala ilay starter …
   copy nashe-avto.com/auto/139655139
   Fanontaniana: Vaz 2106, mandeha daholo ny zava-drehetra ny lakile, tsy miverina ny starter, raha many + amin’ny tsipika mahitsy mankany am-panombohana ianao dia tsy maninona, hanomboka ve ny …?
   Lazao ahy ny antony tsy anodihany ilay starter vase 2106? Автоматика — ..
   automnenie.com.ua/otvety/10289-otve … kopia
   Ny fanontaniana hoe «Lazao amiko hoe maninona ny VAZ 2106 no tsy mamadika ny fanombohana?» Эфа Ножерный Мпитондра Мото 355.Цы миаса миньный ВАЗ 2101 ве ный стартер рехефа дорана зажигания?
   Fikambanana fiara ВАЗ 2106 GT; Цы mihodina ilay стартер
   vaz-2106.ru/forum/lofiversion/index … kopia
   Tsy mihodina ilay стартер. .. Ampio ianao ho tsara fanahy indrindra. Омалы диа наномбока намадика изаны ахо, наметавета ны фиходин-касе сы ны самбо -27. Tsy ampy ho azy ny kely ary dia nangina ilay starter.
   Fanamboarana ny fanesorana ilay kintana VAZ 2106 ary fametrahana ny VAZ Lada
   remont-vaz2106.ru / remont-startera-v … kopia
   Цы аходикодина илай кинтана ары цы миаса ны тонон-таолана. .. Нохо изаны, алоханный ханохизана ню фанамбоарана илай кинтана 2106 ваз стартер диа илайна ню хахазоана антока фа цы миарака аминао ню антони воалаза и цы амбонии.
   Стартер 2106.
   pechkaotrabotka.narod.ru/starter210 … kopia
   Ny ВАЗ 2106 + диа цы мампивилы ны кинтан-джаватра. Ny tetika no mandefa ny 2106 стартер. Бендикс стартер ваз 2106. ..тано кинтанина ваз 2106. фанолоана стартер ваз 2106
   цы манодина ный стартер — Автоклуб — Омск махазатра
   омск-класс.ru / index.php? showtopic = 2..copy
   : ВАЗ-2106. .. ny toetranao dia toa izany)) tamin’ny ririnina tamin’ny alina dia nivoaka mba hanafana ilay milina aho — ary ny amboadia sy ilay kintana tsy mihodina mihitsy ary tsy tia ny landy oksaoka)) tsara mierihanitrehara, ary) таминный марайна, несорины ары нандеха мивантана таминный аккумулятор с ны фео …
   Ны ВАЗ 2106 ди цы мамилы ный стартер — ВАЗ. Фанамбоарана сы fikojakojana fiara …
   ufa-avtoelektrik.ru/vaz.php/starter … kopia
   Olana: ны ВАЗ 2106 диа цы мамилы ный стартер.Стартер — Автоклуб ВАЗ 2106. Фиара: ВАЗ 2106 локо: металл металл маитсо … Нисы заватра нитовизако иханы: цы миодина ны стартер ары йиро …
   Цы миходинкодина / цы манапаритака ВАЗ 2106 / Мамоака ВАЗ.

   Fiara fiara …
   tuning-vaz.org/blog/tuning-vaz-2106 … kopia
   а … катушка зажигания .. нананан’алика ахо. … на диа цы хитако аза ны лоджика .. манинона но цы митодика аминая катушка глючит ный стартер =)) фа ВАЗ иты… ары меты хо тапака ве ны тарибы авы аминый переключатель… Фаномбохана! ity …

4. Niakatra aho))))
5. Antony tsy fahombiazan’ny Starter

   fanafoanana fomba
   Fandefasana bateria na fandroahana tanteraka.Jereo ny bateria, fiampangana na fanoloana.
   Fifandraisana Malemy eo anelanelan’ny faritry ny mpitatitra sy ny sisin’ny bateria Fafahana ny fifandraisana amin’ny Oxizenina
   Fitrandrahana tafahoatra ny halavan’ny bateria sy tariby miafara; fametrahana famafazana onjan-dranon-jiro fanadiovana fantsona sy tariby vita amin’ny tariby, manantona sy manosotra ny gazoala solitany
   Межвитковая цепь mivezivezy eo amin’ny fantsom-panel
   Sokafy ao amin’ny foiben-jiro amin’ny relay fanintonana, стартер.
   Цы фахомбиазанный переключатель переключатель: цы маниды ный контур ео анеланеланный терминал «30» сы «50» контакт мадио на маноло переключатель
   Фаноратана ны ватан-дранон-дриндрина авы аминь тяги эсоры ны риндран-дамина, джерео fitoniana ny fihetsiky ny armature
   Sintona amin’ny tsy fahampiana starter:
   Rehefa avadika ilay kintana, tsy mihodina na mihodina tsikelikely ny vatofantsika (tray de làlam-by mihetsika)
   Antony tsy 902 fahombia fasfanny fasfanny 902 fandefasana Hamarino ny bateria, manakarà na manolo
   Fitrandrahana ny fiafaran’ny bateria sy ny faran’ny tariby mifandray aminy; Manolika tsara ny toro-hevitra Manadio ny fiafaran’ny bateria sy ny tariby miafara amin’ny oxides, ahantona ary manopy ny mason-jiro amin’ny solika
   Fitrandrahana ny bolon-tariby amin’ny fifandraisana mivalona. Esory ny bolts fifandraisana amin’ny oxides.
   Фамафана ню воан-джавони хо фахазоана тариби нй тариби аминь фифандрайсана ан-цокосоко авы аминь риндран-дамосина
   ню фандороана бе диа бе нй мпамори, ню боросы михантона на ньи фехикибо диаосо ню бороси михантона на ньи фехикибо диаосо маньяно ню
   Misokatra amin’ny fanamafisana amin’ny armature na stator Fanoloana ny fofona stator na armature
   Fohy fohy eo anelanelan’ny takelaka mpanangona, tsipika fohy manelanelana amin’ny fehezin’ny armature na stator’a ny faritra simba
   Fafatotra ny mihazona ny borosy miendrika boribory tsara amin’ny tranobe Manamboatra ny faribolana fohy na hanolo ny fonony amin’ny sisin’ny mpanangona
   Sintona amin’ny starterika av5177 tsy mijanona ilay маховик
   Antony tsy fahombiazan’ny Starter

   fanafoanana fomba
   Fametahana ny goavambe freewheel (Bendix) Hamarino ilay starter eo amin’ny sisi ny, asio ny fampifangaroana (Bendix)
   Famotehana kapila mipetaka na famoizana ny latsany Ataovy ilay rakitra na hosoloana ny sony
   Rindrambaona fanakorontanana tapaka na lohataona mpamatsy manoloana ny fiakarana 905 ny fiakarana 905 ny fiakarana ny fiakarana 905 Ны ватофанцика
   Антоний цы фахомбиазанный Стартер

   фанафоанана фомба
   Митафы лава бэ лоатра аминный тендронный хазо мавесатра на эо аминный тендронный ватофанцика.
   Famafana ny kintana mihidy na manapotika ny sarony eo amin’ny sisin’ny fiara Dia amboary ny bolon-tsin’ny fiara Dia amboary ny bolon-tsindrina na amboary ny kintan’ny
   Starter tsy voafehy nandritra ny fametrahana Check Check Starterna Mount nyhoafa
   manendry azy io ny vatofantsika) Hamafiso ny sakamalaho fametahana ny bout
   Manimba ny nify ny kodiaran-tsiran’ny kodiarana starter na peratra flywheel Manoloana ny fantsona na ny flywheel peratraa amy
   : ny flywheel peratraa
   ный бираонный фиара; Хисоло рычаг
   — фаметахана ны фангарон-цолика аминный цоратры ны ватан-казо; Diovy ny splines ary hosory menaka motera
   -mamora ny fahatapahan-doha amin’ny lohataona mivadika na fihemorana; Hisolo ny fihetseham-po mifangaro na traction
   — ario ny fantsom-baravarana eo amin’ny sisin-dàlana fanakodia Vazo simba
   — fanelingelenana ny vatofantsangana mivalona noho ny fiakaran’ny hafany’17 tiakaran’ny hafanyana fisseoloana
   fifandraisana «30» — «50» ny switch ny ignition Fifandraisana madio na solina ny ampahany mifandray amin’ny switch

6. лазао амико мотыга манинона ny mpizara tsy manan-danja raha tsy misy fanalahidraya, ahoana no fombin 2106

.
