Диагностика и восстановление стартера ВАЗ 2106

Нередко владельцы классических моделей отечественных авто сталкиваются с тем, что не работает стартер ваз 2106. Рассмотрим наиболее распространенные неполадки и способы их устранения.

Водители классических ВАЗов довольно часто сталкиваются с различными неисправностями в ходе эксплуатации авто. Говорить о преимуществах и недостатках русских машин можно вечно, однако чинить их приходиться нередко. Все же, благодаря простому и понятному устройству наши машины обладают хорошей ремонтной пригодностью.

Итак, разберем конкретный случай.

ВАЗ 2106 не удается завести из-за того, что не хватает начальной силы стартера. Возможно, еще вчера классика успешно выполняла свою задачу, но стартер перестал крутить коленчатый вал, и сегодня автомобиль заводиться отказался.

Конечно, лучше если причиной тому является недостаточный заряд аккумуляторной батареи, но если электроприборы функционируют исправно, фары горят, а коленчатый вал не крутится, стоит оперативно приступить к диагностике.

Стартер всех классических моделей отечественного производителя имеет единое устройство, в связи с чем можно выделить его уязвимые места и распространенные неисправности. Рассмотрим популярные неполадки стартера ВАЗ 2106, для того что верно определить причину поломки своими руками.

1.Первый вид неисправности — устройство срабатывает, но втягивающее реле не выполняет свою функцию.

Предположительные причины:

  • Низкий заряд аккумуляторной батареи.
  • Окисление проводников или контактов на корпусе АКБ.
  • Недостаточная фиксация окончаний.
  • Нарушение герметичности проводников.
  • Нарушение функции якорька.

2. Когда включается стартер ваз 2106, якорь втягивающего вращается с малой скоростью.

Предположительные причины поломки:

  • Недостаточный заряд аккумуляторной батареи.
  • Окисление контактов или окончаний проводников.
  • Недостаточная фиксация реле.
  • Предельный износ узла с щетками.
  • Нарушение структуры обмотки.

3. Якорь вращается, но коленчатый вал стоит на месте.

Источники неполадки:

  • Холостое движение муфты.
  • Поломка пружины в буфере.
  • Нарушение хода оси рычага.

4. Элемент системы зажигания работает после запуска двигательной системы.

Причины:

  • Нарушение хода привода.
  • Спайка контактов втягивающего реле.
  • Отсутствие реакции возвратной пружины.
  • Нарушение положения элемента.

5.Дополнительное звуковое сопровождение работы рассматриваемого элемента.

Как правило причинами возникновения шума являются:

  • Предельный износ втулок.
  • Плохое крепление элемента зажигания и как следствие — возникновение вибраций.
  • Нарушение структуры шестерни.

Выявив причину неправильной работы, можно сделать вывод: ремонтировать стартер или полностью заменить элемент на новый.

Для удобства проведения проверки лучше всего использовать фото схему стартера 2106.

Удачи в обслуживании и ремонте любимого ВАЗ 2106!

carmend.ru

Ремонт и замена стартера ВАЗ 2106 своими руками

Устройство стартера предполагает наличие многих деталей и при выходе из строя одного элемента стартера появляются сложности с запуском двигателя авто. Ремонт стартера ВАЗ 2106 своими силами помогает устранить проблему. В большинстве случаев полная замена стартера не требуется — достаточно лишь отремонтировать или заменить вышедшую из строя деталь.

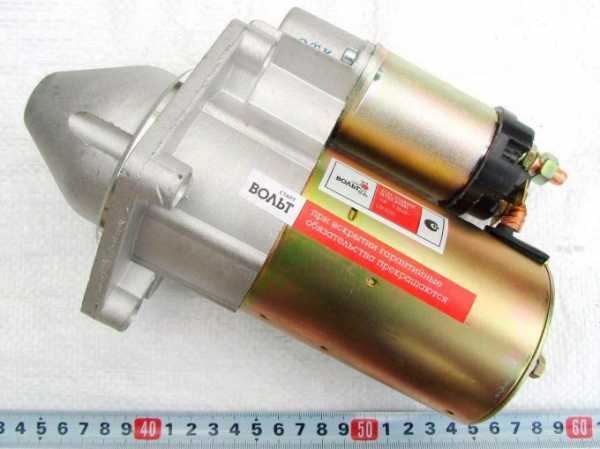

Редукторный стартер СтартВольт LSt 0101 на ВАЗ 2106.

Шестёрка оснащена стартером с коллектором торцового типа модели 35. 3708. Иногда на автомобили ставят аналогичные по техническим свойствам немецкие стартеры Bosch или КЗАТЭ. Стартеры Бош отличаются более высокой стоимостью и сроком службы.

Когда при повороте ключа зажигания стартер не крутит нужно исключить вариант с разряженным аккумулятором.

Зачастую причина неисправности в низком заряде АКБ и ремонт стартера не требуется.

Признаки неисправности

Если проверка электроники Vaz 2106 не выявила проблем — необходимо искать поломку в стартере. По проявлению неполадки можно понять какая деталь вышла из строя.

  1. Стартер крутится, но не запускает двигатель. В большинстве случаев требуется замена щёток стартера.
  2. Щелчок во время поворота ключа. Ремонт втягивающего реле стартера должен устранить неполадку.
  3. Частые щелчки при попытке запуска двигателя. Вероятная причина неисправности в бендиксе стартера.
  4. Работа стартера продолжается после запуска двигателя. Возможно проблемы с тяговым реле — слиплись контакты или произошло заедание механизма. Нужно исключить перекос стартера и заедание рычага привода. Проверить возвратную пружину — она находится на выключателе зажигания.
  5. Сильный шум в момент работы стартера. Проверить крепление стартера. Если крепление в норме — требуется замена втулок.

Эти признаки чаще всего возникают на Lada 2106.

Диагностика

С помощью специальных приборов можно проверить исправность тягового реле. Для проверки стартера без СТО понадобится вольтметр или амперметр. Одно из устройств необходимо ввести в цепь питания обмотки стартера. Шестерня привода и кольцо-ограничитель разделить резиновой прокладкой.

Включить стартер и снять показания приборов: при исправном тяговом реле амперметр должен показывать не более 23А, вольтметр — не более 9В. Превышение показателей указывает на наличие замыкания в проводке.

Диагностировать износ деталей стартера в домашних условиях можно только после снятия и разборки стартера. Детали проверяются на наличие следов износа и соответствия стандартам.

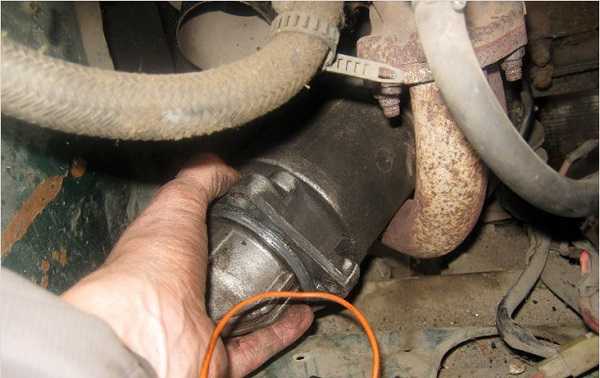

Как снять

Удобней проводить снятие стартера на смотровой яме или эстакаде. Перед операцией необходимо снять клемму «-» с аккумулятора.

  1. Ослабить хомут и снять шланг с воздушного фильтра.
  2. Открутить нижние и верхние болты крепления корпуса воздухозаборника.
  3. Демонтировать корпус воздушного фильтра.
  4. Открутить 1 нижний и 2 верхних болта крепления стартера к коробке передач. Понадобится ключ на 13.
  5. Отсоединить все провода от стартера.
  6. Достать стартер.

Процедуру лучше выполнять в рабочих перчатках.

Как разобрать

Перед разборкой необходимо подготовить коробки для складирования мелких деталей стартера.

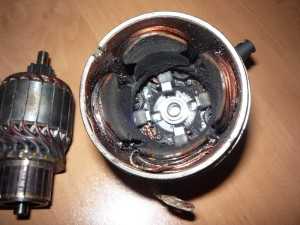

Фотография разбора корпуса стартера.

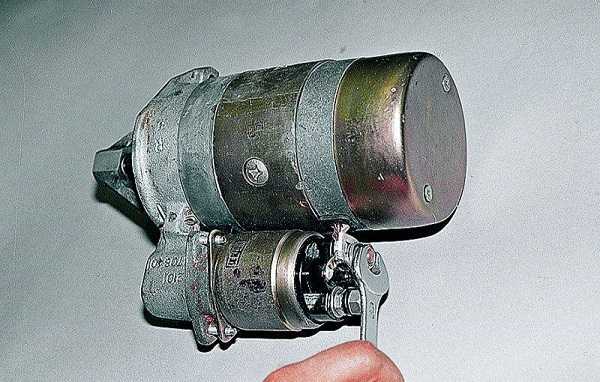

  1. Открутить гайку с нижнего болта.
  2. Убрать провода и 2 шайбы.
  3. Открутить 3 нижних болта крепления втягивающего реле. Реле должно вытянуться.
  4. Снять втягивающее реле. В момент снятия реле нужно придерживать якорь.
  5. Достать пружину из якоря.
  6. Потянуть за якорь вверх и отвести в сторону. Якорь снят.
  7. Открутить 2 болта с верхней защиты стартера и снять её.
  8. Поддеть плоской отвёрткой стопорное кольцо вала ротора и снять его.
  9. Открутить два стяжных болта крышки с корпусом и снять вместе со статором. Для отвинчивания стяжных болтов понадобится ключ 10-го размера.
  10. Отвернуть отвёрткой болты, соединяющие провода и обмотки стартера.
  11. Вынуть корпус со статором с крышки стартера.
  12. Снять щётки стартера вместе с пружинами при помощи отвёртки.
  13. Задний подшипник выпрессовывается из крышки стартера при помощи оправки. Диаметр оправки должен соответствовать разъёму из которого выпрессовывается подшипник.
  14. Демонтировать шплинт из передней крышки. Потребуется отвёртка и пассатижи.
  15. Снять ось рычага привода стартера.
  16. Снять якорь с вилкой. Они находятся под резиновой заглушкой.
  17. Выпрессовать передний подшипник.
  18. Отодвинуть шайбу и снять стопорное кольцо. Таким образом достаётся бендинкс.

Важно не потерять детали. Иначе после ремонта будет невозможно собрать конструкцию.

Поиск неисправностей

На этом этапе проверяется состояние деталей стартера Жигули 2106.


Выявление неисправностей.

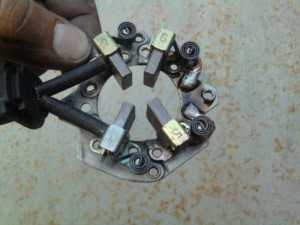

Щётки стартера
Главным показателем состояния щёток является их высота. Для измерения используется стандартный штангенциркуль. Высота исправных щёток должна быть не меньше 12 мм.

Обмотки стартера
Обмотки стартера проверяются на наличие подгорания и нарушения изоляции.

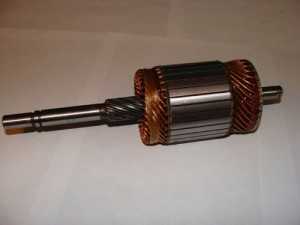

Якорь стартера
В первую очередь проверяется посадка конца вала и нижней части стартера. Допускается минимальный люфт. Пригоревшая поверхность якоря стартера очищается наждачкой.

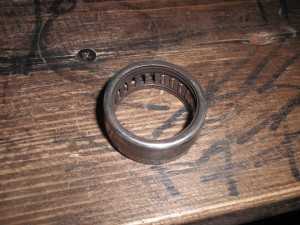

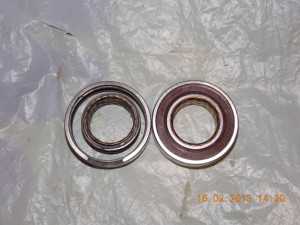

Подшипники
Проверяется посадка подшипника: одной рукой блокируется движение внутренней обоймы, второй рукой расшатывается наружная обойма.

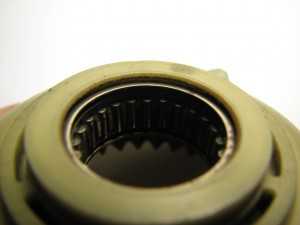

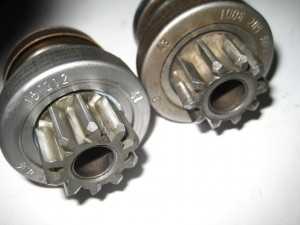

Бендикс
На зубьях шестерни должны отсутствовать признаки износа. Проверяется движение шестерни — она должна проворачиваться только в одну сторону.

Как собрать

Процесс сбора стартера аналогичен разбору только в обратной последовательности. Перед началом сборки конструкции необходимо смазать детали стартера (подшипники, бендикс). После установки стартера необходимо вернуть минусовую клемму на аккумулятор и завести автомобиль.

Если неполадки не исчезли — разобрать и проверить стартер ещё раз.





Ремонтируем автомобиль ВАЗ 2106 самостоятельно:

bezsto.ru

Ремонт стартера ВАЗ 2106 должен быть своевременным



Приборы системы электрооборудования транспортного средства представляют собой достаточно сложные электрические машины, поэтому ремонт стартера ВАЗ 2106, как и других электронных устройств, лучше проводить в условиях специальных ремонтных мастерских.





Некоторые из автолюбителей, которые обладают определенными навыками в слесарном деле и радиоэлектронике, в состоянии сами провести техническое обслуживание и диагностику стартера ВАЗ 2106, фото которого размещено на нашем интернет-ресурсе. Если на автомобиле установлен редукторный стартер, то при проведении ремонтных работ надо учитывать особенности его устройства. Ведь электрическая схема усложнена наличием приводного механизма. Однако схема подключения стартера ВАЗ 2106 к источнику тока и потребителям энергии остается прежней. Поэтому схема подключения для всех модификаций этого транспортного средства остается неизменной.



Для проведения ремонтно-профилактических работ необходимо знать, где находится стартер ВАЗ 2106, после чего следует решать, что с ним делать. Определившись с видом ремонта, требуются определенные знания для решения проблемы, как снять стартер с последующим его монтажом после устранения дефектов.

К основным видам такой технологической операции, как ремонт стартера ВАЗ 2106, можно причислить следующие работы:



  • техобслуживание втягивающего реле;
  • замена щеток стартера;
  • замена втулок стартера;
  • ряд других второстепенных работ.

Для проведения всех этих видов работ требуется снятие стартера и профилактический осмотр электрической машины. После чего автолюбитель должен принять решение о проведении ремонта или замене стартера ВАЗ 2106.

Часто автолюбители испытывают затруднения при запуске прогретого двигателя при хорошем пуске холодного мотора .Скорее всего, это связано с пригоранием контактных плоскостей головок болтов, т.н. «пятаков». Зачистка плоскостей мелкодисперсной «наждачкой» – не столь и сложная процедура, но для этого потребуется снятие и частичная разборка стартера ВАЗ 2106, т.е. потребуется демонтировать втягивающее реле, демонтаж которого не представляет особой сложности.



Или в практике встречается такой дефект: авто не заводится, маховик не прокручивается, а при поворачивании ключа зажигания щелкает стартер и двигатель не срабатывает. Это тоже проблема втягивающего реле, которую нужно решать ремонтом или заменой изделия.

Конструктивно щетки стартера ВАЗ 2106 прикрываются кожухом или скобой, крепеж которых легко снимается. Далее демонтируется крепеж всех 4 щеток. После их снятие принимается решение об их их замене, если износ превышает необходимые параметры. Монтаж изделий происходит с точностью до наоборот.

При износе таких компонентов электрической машины, как втулки стартера, выполненные из бронзы, следует знать, что они располагаются в носовой и кормовой части агрегата. Для проведения операций по замене втулок требуется сдвинуть их с установочной позиции. Сделать это можно с помощью слесарного молотка и специального приспособления в виде насадки. Для ее изготовления можно приспособить изделие круглого типа из металла, аналогичное трубе подходящего диаметра. Запрессовка обновленной детали происходит после смазывания изделия маслом.





Часто автолюбители задаются вопросом, как разобрать стартер ВАЗ 2106, чтобы при этом не повредить электрическую цепь электромашины. Корректная разборка стартера даст возможность квалифицированно провести ремонтные работы после снятия изделия с автомобиля.

Системная разборка стартера ВАЗ 2106 проводится в такой последовательности:

  1. Демонтируем кормовой кожух гаечным ключом «на 10» или аналогичной торцовой головкой.
  2. Снимаем обмотку с корпусной частью.
  3. Разборка стартера произведена на две части: корпусная часть с обмоткой и ротор. Для замены обмотки потребуется мощная отвертка и ключ для отвинчивания крепежей корпусной части.
  4. Демонтируем обмотку.
  5. Для снятия якоря требуется произвести разгибание пластмассовой скобки, которая фиксирует изделие.
  6. Далее демонтируем якорь.
  7. Для снятия приводной муфты требуется кольцо-стопор сдвинуть с места и снять.
  8. Процесс сборки производится в обратной последовательности.

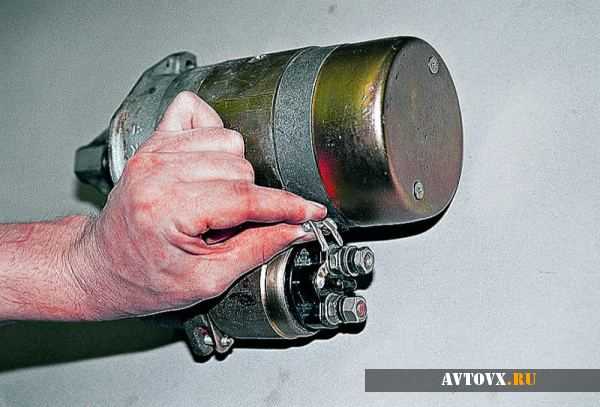

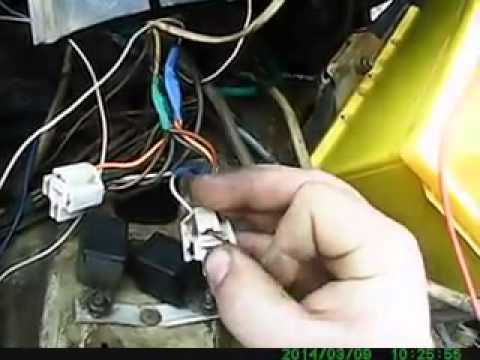

Для проверки функционала втягивающего реле стартера ВАЗ 2106 необходимо:

  1. Подсоединить электроизмерительный прибор (вольтметр или амперметр) в электрическую цепь обмотки изделия.
  2. Поставить прокладку в звене шестерня-стопорное кольцо.
  3. Измерения силы тока должны составлять не больше 23 ампера, напряжения – 9 вольт. Завышенные показатели свидетельствуют о КЗ в электропроводке.
  4. Замеры величины сопротивления обмоток изделия производим мегомметром или «контролькой». При режиме КЗ загорается контрольная лампа.



Неровности на взаимодействующих деталях изделия убираем мелкофракционной «наждачкой». Детали, подверженные сильному износу заменяем. Нарушенный изоляционный слой восстанавливаем или заменяем новой защитой. Коллекторы с пластинами, подверженные люфту, также подлежат замене. Дефекты резьбовых соединений устраняем монтажом т.н.»ввертыша» или нарезаем новый слой резьбы.

avtovx.ru

Ремонт стартера ВАЗ 2106 – как выполняются ремонтные операции + Видео » АвтоНоватор

Если водитель не может завести свою машину, вероятнее всего, ему требуется осуществить ремонт стартера ВАЗ 2106. Неисправности именно этого узла чаще всего выводят «шестерку» из строя.

Неисправности стартера ВАЗ 2106

На большинстве интересующих нас авто устанавливаются стартеры с коллектором торцового типа модели 35.3708, либо их аналоги (по всем техническим характеристикам) белорусского или немецкого производства. К типичным их неисправностям относят следующие явления:

  • Не срабатывает втягивающее реле, при этом сам стартер включается. Причины данной ситуации: заедает якорь реле, замыкание в обмотках либо «на массу», затяжка наконечников ослаблена, автомобильный аккумулятор разрядился, обрыв провода, наконечники проводов или выводы АКБ окислились.
  • Коленчатый вал не прокручивает при вращающемся якоре. Как правило, подобная неисправность вызвана поломкой буферной пружины, рычага, который включает муфту (например, его выскальзывание), неправильной работой муфты (ее пробуксовыванием).
  • Не крутит (либо плохо крутит) стартер ВАЗ 2106, отмечается несрабатывание или очень слабое вращение якоря. Причины – подгорание коллектора, малый заряд АКБ, обрыв в обмотках, болты, которые удерживают втягивающее реле, ослаблены, замыкание в пластинах коллектора.
  • При работе стартер сильно шумит. Данная ситуация наблюдается в тех случаях, когда ломаются зубья шестерен, ослабляется крепление рассматриваемого в статье элемента, изнашиваются втулки.
  • После пуска стартер не завершает своей работы. Обычно это вызывается его перекосом, слипанием контактов реле, поломкой возвратной пружины.

Ремонт стартера ВАЗ 2106 – замена щеток

Щетки на стартере «шестерки» закрываются или хомутом (специальной скобой), или крышкой. Добраться до них и в первом, и во втором случае совсем несложно.

Если щетки накрыты скобой, нужно будет выкрутить всего один болт, если крышкой – два.

После отсоединения болтиков щетки можно смело снимать по далее приведенной схеме:

  • откручиваем при помощи крестовой отвертки болт, которым щетки (всего их четыре) крепятся к окну;
  • поддеваем пружинку под щеткой (операцию удобно выполнять тонкой отверткой) и рукой вынимаем ее;
  • ставим новую щетку на освободившееся место.

Если проблема была именно в щетках, забудьте о том, что у вас не работает стартер ВАЗ 2106. Можете смело садиться за руль и заводить свою «ласточку».

Проверка стартера ВАЗ 2106 и ремонт выявленных поломок

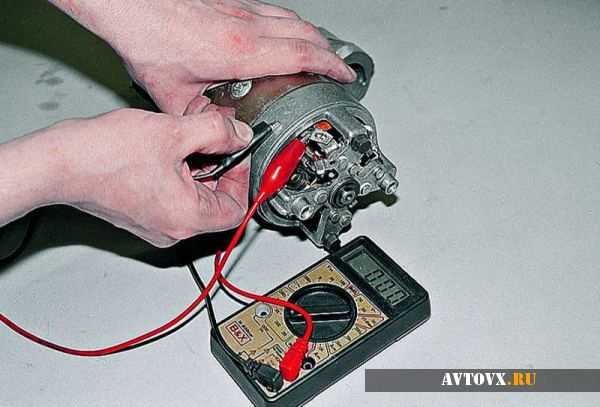

Наличие замыкания в обмотках определяется посредством тестера. Если на нем загорается лампочка, это сигнализирует о необходимости замены обмоток. А вот функциональность втягивающего реле проверяется при помощи амперметра либо вольтметра, которые вводятся в цепь обмотки.
Если реле работоспособное, на стартере, находящемся во включенном состоянии, вольтаж не должен превышать показателя в 9 В, ампераж – в 23 А. В тех случаях, когда цифры на приборах больше, в проводке стопроцентно случилось замыкание. Естественно, его следует устранить, чтобы вернуть реле «к жизни».

Разобрав интересующее нас устройств, вы можете обнаружить серьезный износ его втулок либо наличие на них существенных задиров. В этом случае требуется замена втулок стартера ВАЗ 2106. Выполнять подобную операцию следует в том случае, когда зазор валика имеет величину более 0,2 миллиметра.

Под ремонтом обмоток возбуждения стартера понимают их просушку (после демонтажа катушек) и пропитку специальным лаком с изоляционными свойствами. Сваренные контакты обмоток, вышедших из строя, обычно меняют, а окислившиеся – тщательно зачищают.

carnovato.ru

Ремонт стартера ВАЗ 2106

В современных автомобилях устанавливают двигатели внутреннего сгорания. ВАЗ 2106 не исключение. Для эксплуатации этого автомобиля должна идеально работать система зажигания. При неисправностях стартера эта система не работает и, соответственно, машина не едет, так как он обеспечивает искру при повороте ключа зажигания. В этой статье будет описан ремонт данного узла.

Стартер ВАЗ 2106 состоит из корпуса с обмотками, якоря с приводом, крышек и реле. Деталь представляет собой электрический двигатель с четырьмя щетками и полюсами.

Причины неисправностей:

  1. 1. Севший аккумулятор или нерабочий стартер. Такое явление наблюдается, если ключ зажигания повернут, а стартер не производит никаких движений. Если электронная начинка машины в рабочем состоянии, а запуск двигателя не происходит, то дело в данном устройстве, а именно в реле, то есть там залипли контакты;
  2. 2. Изнашивание щитка. Если стартер крутит, но запуск двигателя не происходит, то его неисправность точно из-за этой причины;
  3. 3. Неисправное реле. При повороте ключа в замке зажигания слышен щелчок, а дальнейших действий не происходит из-за реле;

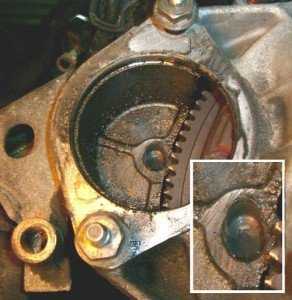

  4. 4. Неисправность шестерни, цепляющей маховик. При повороте ключа зажигания слышны несколько щелчков;
  5. 5. Заклинивание стартера. Причиной этой неисправности могут быть: исчерпанный ресурс подшипников, перекос из-за образования выработки на валу и в корпусе.
    Если были замечены данные поломки, то необходима замена стартера. Весь процесс ремонта будет описан ниже.


Необходимые инструменты:

  1. 1. Набор рожковых ключей с индексом «8», «10» и «13»;
  2. 2. Две отвертки;
  3. 3. Штангенциркуль;
  4. 4. Мультиметр;
  5. 5. Плоскогубцы или пассатижи;
  6. 6. Молот;
  7. 7. Оправка;
  8. 8. Смазочный материал;
  9. 9. Мелкозернистая наждачная бумага.

Ремонт всегда начинается со снятия изделия, данный случай – не исключение.
Процесс снятия:

  • Отключить всю электронику автомобиля, отсоединив клеммы аккумулятора;
  • Демонтировать воздушный фильтр вместе с корпусом, открутив 3 болта;
  • Отсоединить провода стартера и достать его.

Разбор:

  1. 1. Отсоединить все провода;
  2. 2. Открутить болты крепления втягивающего реле;
  3. 3. Снять пружину якоря и достать его;
  4. 4. Демонтировать защитный кожух, открутив два болта;
  5. 5. Снять стопорное кольцо с шайбой, зацепив его отвертками;
  6. 6. Подсоединить один провод мультиметра к корпусу, а другой к клемме щеткодержателя и проверить замыкание;
  7. 7. Открутить 2 болта и снять крышку корпуса;
  8. 8. Отвернуть болты проводов и обмотки с помощью отвертки;
  9. 9. Отделить корпус от крышки;
  10. 10. Демонтировать щетки, зацепив их отверткой;
  11. 11. Вынуть подшипник при помощи оправки;
  12. 12. Достать шплинт плоскогубцами;
  13. 13. Демонтировать заглушку из резины и якорь с вилкой;
  14. 14. Вынуть еще один подшипник;
  15. 15. Снять муфту зацепления, предварительно сняв стопорное кольцо.

Демонтаж устройства

Проверка деталей на работоспособность и их ремонт, замена

Ремонтировать элементы стартера стоит только в экстренных случаях. Например, если нужная деталь больше не производится или ее нет в наличии, в других случаях лучше купить новую запчасть, так как цены на них не высокие.

Если высота щеток составляет меньше, чем 12 миллиметров, то их нужно менять.
На обмотках стартера не должны присутствовать различные повреждения и обгоревшие участки. Если они присутствуют – требуется замена.

Если между концом вала и нижней частью стартера имеется люфт – нужно заменить вал. Также расстояние между этими элементами не должно составлять больше, чем пол сантиметра.

Якорь не должен иметь нагар. Если он имеется, требуется отшкурить его наждачной бумагой. При наличии нагара всю деталь нужно поменять. В противном случае после сборки стартер будет работать через раз.

Если подшипники имеют люфт – обязательно нужна их замена. Эта деталь не является ремонтопригодной. Если втягивающее реле неисправно – заменить его.

Муфта зацепления крутится только в одну сторону. Если ее вращение происходит в две стороны – требуется замена.

Если вилка цилиндров изношена и имеет повреждений – заменить ее. После замены всех неисправных деталей нужна сборка стартера. Ее нужно проводить обратно процессу разбора, но нужно знать небольшие подсказки:

  • Нужно смазать подшипники, бендикс и вал якоря;
  • Не стоит перетягивать гайки и болты, это приведет к срыву резьбы.

Стартер – важный элемент силового агрегата автомобиля, поэтому не стоит затягивать с его ремонтом.

vashalada.ru

Ремонт ВАЗ 2106 (Жигули) : Ремонт стартера

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2106 (Жигули) 1976-2005 г.в.
  3. Ремонт стартера

Снимаем стартер с двигателя (см. Замена стартера).

Новое тяговое реле устанавливаем в обратной последовательности.

Внешним осмотром проверяем состояние коллектора и обмоток. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе лучше заменить якорь. Задиры и наволакивание бронзы от подшипников на шейки вала якоря устраняем самой мелкой шкуркой с последующей полировкой.

Шестерня должна легко вращаться в одну сторону и не вращаться в другую, не иметь сколов и забоин на заходной части зубьев. При износе шестерни или неисправности муфты меняем узел в сборе.

Сжатым воздухом удаляем угольную пыль из корпуса и щеткодержателя. Поводковое кольцо и контактирующие с ним пластмассовые поверхности смазываем Литолом-24 или смазкой №158. Опорные подшипники – втулки ротора, винтовые шлицы вала якоря и ступицу обгонной муфты смазываем моторным маслом.
Дальнейшую сборку проводим в порядке, обратном разборке.

ВНИМАНИЕ! Если изолированным был только один болт, изоляционную трубку при сборке стартера надеваем на тот, который может касаться медной шины, соединяющей обмотки статора стартера.

Скачать информацию со страницы

↓ Комментарии ↓




1. Общие сведения

1.0 Общие сведения
1.1 Техника безопасности

2. Диагностика неисправностей

2.0 Диагностика неисправностей
2.1 агностика неисправностей двигателя и его систем
2.2 Диагностика неисправностей сцепления
2.3 агностика неисправностей коробки передач
2.4 Диагностика неисправностей карданной передачи, заднего моста, ходовой части, рулевого управления и тормозной системы
2.5 Диагностика неисправностей кузова
2.6. Диагностика неисправностей электрооборудования

3. Двигатель

3.0 Двигатель
3.1 Головка цилиндров и механизм газораспределения
3.2 Система смазки
3.3 Замена масла
3.4 Замена успокоителя цепи привода распределительного вала
3.5 Замена распределительного вала и рычагов клапанов
3.6 Замена маслоотражательных колпачков механизма газораспределения
3.7 Замена прокладок впускного и выпускного коллекторов
3.8 Замена прокладки головки блока цилиндров
3.9 Разборка головки блока цилиндров, притирка клапанов

4. Система питания двигателя

4.0 Система питания двигателя
4.1 Замена фильтрующего элемента воздушного фильтра
4.2 Замена топливного насоса
4.3 Ремонт топливного насоса
4.4 Замена топливного бака и крышки его лючка

5. Карбюратор

5.0 Общие сведения про карбюратор
5.1 Очистка топливного фильтра
5.2 Замена электромагнитного клапана системы холостого хода
5.3. Регулировка карбюратора
5.4 Замена карбюратора
5.5. Ремонт карбюратора

6. Система охлаждения двигателя

6.0 Система охлаждения двигателя
6.1 Замена охлаждающей жидкости
6.2 Замена насоса охлаждающей жидкости
6.3. Замена термостата
6.4 Замена радиатора двигателя

7. Система выпуска отработавших газов

7.0 Система выпуска отработавших газов
7.1 Замена деталей системы выпуска

8. Сцепление

8.0 Сцепление
8.1 Замена жидкости и прокачка гидропривода сцепления
8.2 Регулировка привода
8.3 Замена главного цилиндра сцепления
8.4 Ремонт главного цилиндра сцепления
8.5 Замена рабочего цилиндра сцепления
8.6 Замена нажимного диска в сборе и подшипника выключения сцепления

9. Коробка передач

9.0 Коробка передач
9.1 Проверка уровня и замена масла в коробке передач
9.2 Замена выключателя света заднего хода
9.3 Замена манжеты вторичного вала
9.4 Замена коробки передач
9.5 Ремонт коробки передач
9.6 Замена привода спидометра
9.7 Особенности ремонта пятиступенчатой коробки передач

10. Карданная передача

10.0 Карданная передача
10.1. Техническое обслуживание
10.2. Замена карданной передачи

11. Задний мост

11.0 Задний мост
11.1 Проверка исправности заднего моста
11.2 Замена масла
11.3 Замена полуоси и ее манжеты
11.4 Снятие и установка заднего моста
11.5 Замена манжеты ведущей шестерни
11.6 Замена редуктора
11.7 Ремонт редуктора

12. Передняя подвеска

12.0 Передняя подвеска
12.1. Техническое обслуживание
12.2 Замена подшипников и манжеты ступицы
12.3 Замена подушек и штанги стабилизатора
12.4 Замена шаровых опор
12.5 Замена амортизаторов
12.6 Замена пружин
12.7 Замена верхних рычагов и их резинометаллических шарниров
12.8 Замена резинометаллических шарниров нижних рычагов на автомобиле
12.9 Замена нижних рычагов
12.12. Регулировка углов установки колес

13. Задняя подвеска

13.0 Задняя подвеска
13.1 Проверка технического состояния
13.2. Замена деталей задней подвески

14. Рулевое управление

14.0 Рулевое управление
14.1 Доливка масла
14.2 Проверка состояния рулевого управления
14.3 Регулировка зацепления редуктора
14.4 Замена рулевых тяг
14.5 Замена и ремонт маятникового рычага
14.6 Снятие и установка рулевого колеса
14.7 Снятие и установка рулевого вала
14.8 Снятие и установка рулевого механизма
14.9 Снятие сошки

15. Тормозная система

15.0 Тормозная система
15.1 Проверка состояния гидропривода
15.2 Проверка вакуумного усилителя тормозов
15.3 Проверка работоспособности регулятора давления
15.4 Замена тормозной жидкости и прокачка тормозной системы
15.5 Замена тормозных колодок передних колес
15.6 Замена тормозных колодок задних колес
15.7 Замена суппорта тормоза переднего колеса
15.8 Замена тормозных цилиндров передних колес
15.9 Ремонт тормозных цилиндров передних колес

16. Общие сведения

16.0 Общие сведения
16.1. Проверка электрических цепей
16.2 Блоки предохранителей
16.3 Замена предохранителей
16.4 Замена основного и дополнительного блоков предохранителей
16.5. Замена реле
16.6 Замена выключателя зажигания
16.7 Замена контактной части выключателя зажигания
16.8 Аккумуляторная батарея
16.9. Генератор
16.10. Стартер
16.11. Система зажигания
16.12. Освещение, световая и звуковая сигнализации
16.13. Очиститель и омыватель ветрового стекла
16.14. Ремонт электродвигателя отопителя
16.15. Контрольные приборы

17. Кузов

17.0 Кузов
17.1 Замена переднего бампера
17.2 Замена решетки радиатора
17.3 Замена замка капота
17.4 Замена капота
17.5 Замена ветрового стекла
17.6 Замена внутреннего зеркала заднего вида
17.7 Замена солнцезащитного козырька
17.8 Замена накладки потолка
17.9 Замена потолочного поручня

18. Система отопления и вентиляции

18.0 Система отопления и вентиляции
18.1 Замена электровентилятора отопителя
18.2 Замена радиатора отопителя
18.3 Замена кожуха радиатора
18.4 Замена крана отопителя

19. Уход за кузовом автомобиля

19.0 Уход за кузовом автомобиля
19.1 Мойка автомобиля
19.2 Сохранение и защита лакокрасочного покрытия

20. Приложения

20.0 Приложения
20.1 Инструмент, применяемый помимо штатного набора
20.2 Схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976–1987 гг.
20.4 Моменты затяжки резьбовых соединений
20.5 Основные данные для регулировок и контроля
20.6 Характеристики свечей зажигания
20.7 Применяемые топливо, смазочные материалы и эксплуатационные жидкости
20.8 Лампы, применяемые на автомобиле
20.9 Манжетные уплотнения (сальники)

automend.ru

Стартер ВАЗ 2106 ремонт видео

Как вы понимаете, для езды на автомобиле он должен заводиться, а с неисправным стартером это становится невозможным. Следовательно, проблема ремонта стартера на стареньких отечественных ВАЗ 2106 достаточно актуальна среди автовладельцев. По каким причинам стартер может выходить из строя и как его отремонтировать своими силами?

Причины и признаки неисправности

Рассмотрим определенные признаки выхода стартера из строя и разберемся, что может привести к его поломке в каждом конкретном случае.

Если при повороте ключа в замке зажигания стартер не подает признаков жизни, дело может быть в севшей аккумуляторной батарее или неработающем стартере.

Если электроника машины исправна, но она не заводится – дело именно в стартере. Возможно, залипли и перестали работать контакты внутри втягивающего реле.

Некоторые сталкиваются с таким явлением, когда стартер проворачивается, но двигатель не заводится. Неисправность может быть связана с износом щеток устройства.

Еще один признак – когда при повороте ключа в замке раздается щелчок и ничего больше не происходит. Это причина неисправности втягивающего реле.

При попытке запуска силового агрегата раздаются множественные щелчки из-под капота – это признак выхода из строя бендикса. Так называют шестерню, отвечающую за зацеп с маховиком.

Если стартер подклинивает – это серьезная проблема, связанная иногда с выработкой на валу или корпусе стартера. Это приводит к перекосу, в результате которого зубья начинают клинить.

Существует еще одна неисправность, связанная с износом подшипников. Стоят они недорого, но для замены устройство приходится разбирать

Мы перечислили некоторые основные неисправности стартера ВАЗ 2106, с которыми сталкиваются автомобилисты. При обнаружении любой из этих проблем становится понятно, что стартер ВАЗ нуждается в скорейшем ремонте.

к содержанию ↑

Инструменты для ремонта

Для снятия, разборки и ремонта стартера отечественного авто вам потребуются следующие инструменты и материалы:

  • отвертки;
  • ключи на 8, 10 и 13;
  • штангенциркуль;
  • пассатижи;
  • мультиметр;
  • молоток;
  • смазка;
  • оправки подшипников;
  • наждачка.

к содержанию ↑

Ремонт стартера

Определив возможную неисправность и ее причину, а также подготовив инструмент и сняв стартер с машины, можно приступать к ремонту устройства.

Разборка

Разбирая стартер, следует соблюдать осторожность, чтобы не потерять мелкие детали, которых в устройстве достаточно много.

Разборку стартера принято начинать со снятия втягивающего реле. Сделать это можно следующим образом: отсоединяем провода – вывод обмоток стартера. При помощи ключа на 13 нужно открутить гайку крепления и снять провод, а также шайбы. После этого снизу нужно открутить три винта, на которых держится втягивающее реле. Реле можно вытянуть, а после этого вытаскиваем якорь втягивающего реле, сняв пружину и поддав слегка вверх и в сторону.

Теперь нужно снять верхнюю защиту. Необходимо открутить 2 винта крепления кожуха защиту и снять его. Следующий этап требует использования отверток, с помощью которых нужно подцепить стопорное кольцо вала ротора и демонтировать его с шайбой вместе.

Проверьте замыкание на корпус. Если не знаете, как это сделать – спросите у любого электрика. При помощи ключа на 10 необходимо открутить два болта крепления крышки от корпуса, а затем отверткой открутить винты крепления соединительного провода и провода обмоток стартера.

Разъедините корпус и крышку устройства, снимите щетки с пружинами, поддев их отверткой. Возьмите предварительно подготовленную оправку под подшипник и выпрессуйте задний подшипник стартера. Делать все следует аккуратно, чтобы не разбить корпус. Вытащите шплинт с помощью отвертки и пассатижей, а затем снимите резиновую заглушку и якорь с вилкой. Выпрессуйте второй подшипник. Демонтируйте бендикс – шестерню, обеспечивающую зацепление с маховиком. Для этого нужно отодвинуть шайбу и отвертками снять стопорное кольцо.

Осторожно – стопорное кольцо иногда улетает в неизвестном направлении, поэтому нужно что-нибудь подставить.

Снимите бендикс легким движением руки и вы получите полностью разобранный стартер.

к содержанию ↑

Определение неисправности

По состоянию частей устройства вы сможете определить, какая деталь неисправна и что именно необходимо заменить.

Щетки

С помощью штангенциркуля нужно произвести замер высоты щеток. Она должна быть не меньше 12 мм. В противном случае, щетки лучше заменить.

к содержанию ↑

Обмотки

Обмотки стартера должны быть не подгоревшими. На них также не должно быть видно следов повреждения изоляции, механических повреждений или трещин.

к содержанию ↑

Якорь

Проверьте посадку конца вала, а также нижней части стартера. Люфт должен быть незначительным. Если посадочное отверстие или поверхность вала успели износиться, его требуется заменить. Осевой зазор не должен превышать 0,5 мм. Если вы заметите, что поверхность якоря пригорела, нужно ее очистить наждачкой.

к содержанию ↑

Подшипники

Необходимо проверить осевой люфт подшипника. Для этого нужно взяться одной рукой за внутреннюю обойму, а второй пошатать наружную. При необходимости их лучше заменить. Можно также заменить втягивающее реле.

к содержанию ↑

Бендикс

Зубья шестерни должны быть не сильно изношены, и она должна легко крутиться в обе стороны. Вилка втягивающего цилиндра должна быть без заметных повреждений в виде сколов, трещин и следов износа.

Если требуется что-нибудь заменить, это не доставит серьезных проблем. Особенно с учетом того, что стоимость деталей стартера не так высока.

к содержанию ↑

Сборка стартера

После выявления неисправных частей стартера ВАЗ 2106 и устранения причин, а также замены необходимых деталей, можно приступить к сборке. Процесс сборки обратен порядку разборки, поэтому сильно углубляться в процесс не будем.

к содержанию ↑

Важные моменты

При сборке стартера следует обратить внимание на следующие вещи:

  1. Перед сборкой следует смазать подшипники, вал якоря и бендикс.
  2. Ничего не забудьте установить на место, чтобы не осталось лишних деталей
  3. Щетки устанавливать нужно правильно.
  4. Надежно затягивайте все детали, прилагая среднее усилие.

После сборки устройства установите его на машину. Закрепите стартер, подключите провода, поставьте на место воздушный фильтр и подключите АКБ.

Видео:

Видео:

Видео:

driving24.ru

Стартер

Отправить ответ

avatar
  Подписаться
Уведомление о
