как проверить, ремонт, схема подключения

Усаживаясь в машину, первым делом мы запускаем двигатель при помощи стартера. Этот механизм представляет собой основной агрегат пусковой системы, его задача – раскрутить коленвал до определенной частоты, необходимой для запуска мотора автомобиля.

А что же делать, если стартер не срабатывает и машина не заводится? Для того, чтобы правильно оценить сложившуюся ситуацию, определить возможную поломку и исправить ее, надо понимать устройство и принцип действия пусковой системы авто.

Одним из слабых мест в этой системе является втягивающее реле стартера.

Стартер представляет собой устройство в виде металлического цилиндра небольшой длины (15 – 20 см) и диаметра (7 – 10 см). К корпусу механизма подключается втягивающее реле. Место, где находится пусковой блок – соединение двигателя и коробки переключения передач автотранспортного средства. Крепится стартер при помощи болтового соединения.

Тор-5 зарубежных производителей стартеров.

Среди остальных изготовителей, пользующихся уважением, можно выделить таких, как CARGO (Дания), UNIPOINT (Великобритания), WPS (США), Protech  (Франция). Есть и отечественные, вполне неплохие, бренды –

• КЗАТЭ (г.Самара),
• Eltra (г.Ржев),
• СтартВОЛЬТ (г.Санкт-Петербург).

Втягивающее реле: функции и принцип работы

Вся пусковая система состоит из трех конструктивных элементов: электродвигатель, бендикс и тяговое реле, где последние два выполняют роль вспомогательных механизмов. Передача крутящего момента от электрического двигателя к зубчатому венцу мотора автомашины производится при помощи бендикса, обеспечивая пуск двигателя.

Втягивающее (тяговое) реле – небольшое устройство, выполняющее очень важные функции в организме автомобиля, а именно

• осуществляет перераспределение энергии между электромагнитным реле и самим стартером;
• осуществляет зацепление шестерней бендикса;

• убирает бендикс от маховика при выключении двигателя.

Для начала работы силового агрегата необходимо времени совсем чуть-чуть. За этот короткий промежуток реле придерживает шестерни бендикса и маховик в зацеплении, одновременно вращая коленчатый вал до того момента, когда произойдет запуск.

В случае удержания в таком положении больше, чем нужно времени, можно сломать устройство, если меньше, то двигатель не сможет завестись.

Основные неисправности реле и способ их устранения

Наиболее распространенная проблема со стартером – механизм отказывается совсем работать: не щелкает и якорь не вращается. Причинами такого поведения узла могут быть как электрические, так и механические факторы.

Электрические

• отсутствие разряда от аккумуляторной батареи (АКБ). В данном случае необходимо проверить батарею на дефекты: окисление контактов, разрушение пластин или повреждение корпуса. В зависимости от степени тяжести есть два варианта спасения – подзарядка батареи и ее замена на новую;
• окислились провода на АКБ. Нужно просто зачистить контакты. Для этого используют наждачную мелкозернистую бумагу или обычную зубную щетку. Выполнять очистку наконечников следует очень осторожно, дабы не повредить наружный слой;
• недостаточное натяжение наконечников;
• обрыв электроцепи между замком зажигания и стартером. Проводится восстановление поврежденного участка цепи;
• замыкание в обмотке реле. Устраняется путем перемотки или полной ее замены;
• заедает якорь устройства. Необходимо поставить новое втягивающее реле;
• неисправность контактного элемента замка зажигания. Решается только путем замены на новую запчасть.

Механические – стартер работает, но коленвал не вращается и двигатель не заводится, либо появился посторонний шум и скрежет в работе стартерного механизма.

• поломалась пробуксовая муфта;
• произошло отцепление рычага отключения от оси;
• буферная пружинка вышла из строя;
• износ поводкового кольца;
• стерлись зубья шестерней;
• ослабились винты крепежа стартера;
• расшатался фиксатор полюса.

Первые сигналы для беспокойства:

• Стартер начинает запускаться не сразу, а после нескольких пробных вращений ключом. Это указывает на подгорание контактов втягивающего реле. Для устранения неисправности нужно зачистить контакты.
• Стартерный механизм крутится, но слишком туго, АКБ при этом полностью заряжен. В этом случае надо обратить внимание на износ щеток или выработку подшипникового устройства.
• После того, как двигатель завелся, стартер не сразу отключается. Это означает об износе зубьев шестеренок в бендиксе или венца маховика.

Подключение после ремонта

Некоторые автовладельцы почему-то чувствуют неуверенность при подключении узла после проведения на нем определенных манипуляций, связанных с ремонтом. Чтобы все прошло гладко, надо не забыть и пометить отключаемые клеммы. Зато при установке стартера на место, не возникнет лишних проблем. Все контакты перед присоединением необходимо зачистить и обезжирить специальной автомобильным средством.

Отсутствие зажигания не всегда связано со стартерным устройством, это может быть перегоревшая электромагнитная схема или электрическая проводка, а также некорректная работа аккумуляторной батареи.

Выполнить проверку, ремонт и установку тягового реле может любой автовладелец. Работы несложные и отнимают совсем немного времени. Единственный нюанс – расположение стартера в конструкции автомобиля, а именно, насколько удобно можно проводить его обслуживание.

Диагностика, проверка и ремонт

Самые распространенные места, в которых кроется причина всех неприятностей с запуском двигателя – тяговое реле, якорь, пятаки, пужины, бендикс, генераторные щетки.

Виной всему служит предельная нагрузка на генератор при запуске мотора. По обмотке «пробегает» электроток в сотни Ампер. Сегодня нет специального оборудования для определения работоспособности генератора. Для этого используется мультиметр.

Перед проверкой тягового реле тестируют стартерный механизм в сборе и определяют возможную неисправность.

• Заводят машину и прислушиваются к работе. Если слышны повторяющиеся щелчки, значит стартер работает исправно, а реле требует ремонта.
• Открывают крышку капота и на стартере соединяют оба контакта. Если он продолжает работать (крутиться), то втягивающее реле действительно неисправно.
• В случае трудного расположения стартерного устройства для его обслуживания, ничего не остается, как достать механизм и разобрать его.

Совет. При выполнении операций на работающем оборудовании, следует соблюдать технику безопасности, во избежание получения травмы.

• Устройство очищают от грязи и обрабатывают контакты наждачной бумагой.
• Укладывается стартер на открытую поверхность и подключается к источнику питания (АКБ). Реле должно включиться с характерным щелчком, в противном случае оно нуждается в замене. Дело в том, что большинство моделей автомобилей имеют в своей комплектации неразборные узлы.

Основное требование – выполнять точную последовательность операций, иначе, можно повредить другие системы или травмироваться. Последовательность работ заключается в следующем:

• отключают питание от АКБ;
• производят тщательную очистку узла;
• откручивают крепление (гайку) щеток;
• необходимо снять клемму с болта;
• отключают массу автомобиля от втягивающего реле, откручивая стяжные винты;
• выкручивают гайки по торцам стартера и рассоединяют его на две половины
• производят замену сердечника;
• все операции выполняют в обратном порядке.

После сборки необходимо в обязательном порядке выполнить тестирование, запустив механизм несколько раз. Если все прошло нормально, можно выезжать на дорогу.

Стартер с тяговым реле считается одним из важных элементов системы зажигания. Без него автомобиль не заведется. Поэтому водитель обязан знать устройство и принцип работы механизма, чтобы своевременно устранить неисправность своими руками без посторонней помощи. Фото с подробным описанием замены стартера представлены на специализированных сайтах в интернете, посвященный автомобильной тематике.

Автомобильные реле: как устроены, как их выбирать и проверять

Как устроено и применяется реле

Как известно, габариты и мощность выключателя, коммутирующего мощную нагрузку, должны этой нагрузке соответствовать. Нельзя включить такие серьезные потребители тока в автомобиле, как, скажем, вентилятор радиатора или обогрев стекла крошечной кнопочкой – её контакты просто сгорят от одного-двух нажатий. Соответственно, кнопка должна быть крупной, мощной, тугой, с четкой фиксацией положений on/off. К ней должны подходить длинные толстые провода, рассчитанные на полный ток нагрузки.

Но в современном автомобиле с его изящным дизайном интерьера места таким кнопкам нет, да и толстые провода с дорогостоящей медью стараются применять экономно. Поэтому в качестве дистанционного силового коммутатора чаще всего применяется реле – оно устанавливается рядом с нагрузкой или в релейном боксе, а управляем мы им с помощью крошечной маломощной кнопочки с подведенными к ней тоненькими проводками, дизайн которой легко вписать в салон современной машины.

Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь.

В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе – замыкающими, размыкающими, переключающими. Но встречаются они существенно реже.

Обратите внимание, что на нижеприведенной картинке у реле с переключающей контактной тройкой рабочие контакты пронумерованы. Пара контактов 1 и 2 называется «нормально замкнутые». Пара 2 и 3 – «нормально разомкнутые». Состоянием «нормально» считается состояние, когда на обмотку реле НЕ подано напряжение.

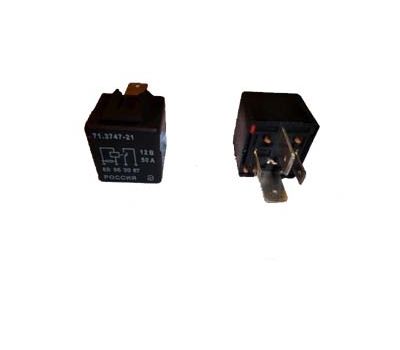

Наиболее распространенные универсальные автомобильные реле и их контактные выводы со стандартным расположением ножек для установки в блок предохранителей или в выносную колодку выглядят так:

Герметичное реле из комплекта нештатного ксенона выглядит иначе. Залитый компаундом корпус позволяет ему надежно работать при установке вблизи фар, где водяной и грязевой туман проникают под капот через решетку радиатора. Цоколевка выводов – нестандартная, поэтому реле комплектуется собственным разъемом.

Для коммутации больших токов, в десятки и сотни ампер, используют реле иной конструкции, нежели описанные выше. Технически суть неизменна – обмотка примагничивает к себе подвижный сердечник, который замыкает контакты, но контакты имеют значительную площадь, крепление проводов – под болт от М6 и толще, обмотка – повышенной мощности. Конструктивно эти реле сходны со втягивающим реле стартера. Применяются они на грузовых машинах в качестве выключателей массы и пусковых реле того же стартера, на разной спецтехнике для включения особо мощных потребителей. Нештатно их используют для аварийной коммутации джиперских лебедок, создания систем пневмоподвески, в качестве главного реле системы самодельных электромобилей и т.п.

К слову, само слово «реле» переводится с французского как «перепряжка лошадей», и появился сей термин в эпоху развития первых телеграфных линий связи. Малая мощность гальванических батарей того времени не позволяла передавать точки и тире на дальние расстояния – все электричество «гасло» на длинных проводах, и доходившие до корреспондента остатки тока были неспособны шевельнуть головку печатающего аппарата. В результате линии связи стали делать «с пересадочными станциями» – на промежуточном пункте ослабевшим током активировали не печатающий аппарат, а слабенькое реле, которое уже, в свою очередь, открывало путь току из свежей батареи – и далее, и далее…

Что нужно знать о работе реле?

Напряжение срабатывания

Напряжение, которое обозначено на корпусе реле, – это усредненное оптимальное напряжение. На автомобильных реле пропечатано «12V», но срабатывают они и при напряжении 10 вольт, сработают и при 7-8 вольтах. Аналогично и 14,5-14,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Так что 12 вольт – это условный номинал. Хотя реле от 24-вольтовой грузовой машины в 12-вольтовой сети не заработает – тут уж разница слишком велика…

Коммутируемый ток

Второй главный параметр реле после рабочего напряжения обмотки – максимальный ток, который может пропустить через себя контактная группа без перегрева и пригорания. Указывается он обычно на корпусе – в амперах. В принципе, контакты всех автомобильных реле достаточно мощные, «слабаков» тут не водится. Даже самое миниатюрное коммутирует 15-20 ампер, реле стандартных размеров – 20-40 ампер. Если ток указывается двойной (например, 30/40 А), то это означает кратковременный и долговременный режимы. Собственно, запас по току никогда не мешает – но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.

Нумерация выводов

Выводы автомобильных реле маркируются в соответствии с международным электротехническим стандартом для автопрома. Два вывода обмотки пронумерованы цифрами «85» и «86». Выводы контактной «двойки» или «тройки» (замыкающие или переключающие) обозначаются как «30», «87» и «87а».

Впрочем, гарантии маркировка, увы, не дает. Российские производители порой маркируют нормально замкнутый контакт как «88», а иностранные – как «87а». Неожиданные вариации стандартной нумерации встречаются и у безымянных «брендов», и у компаний уровня Bosch. А иногда контакты и вовсе маркируются цифрами от 1 до 5. Так что если тип контактов не подписан на корпусе, что нередко случается, лучше всего проверить распиновку неизвестного реле при помощи тестера и источника питания 12 вольт – подробнее об этом ниже.

Материал и тип выводов

Контактные выводы реле, к которым подключается электропроводка, могут быть «ножевого» типа (для установки реле в разъем колодки), а также под винтовую клемму (обычно у особо мощных реле или реле устаревших типов). Контакты бывают «белыми» или «желтыми». Желтые и красные – латунь и медь, матовые белые – луженая медь или латунь, блестящие белые – сталь, покрытая никелем. Луженые латунь и медь не окисляются, но голая латунь и медь – лучше, хотя и склонны темнеть, ухудшая контакт. Никелированная сталь также не окисляется, но сопротивление её высоковато. Неплохо, когда силовые выводы – медные, а выводы обмотки – никелированные стальные.

Плюс и минус питания

Чтобы реле сработало, на его обмотку подается питающее напряжение. Полярность его – безразлична для реле. Плюс на «85» и минус на «86», или наоборот – без разницы. Один контакт обмотки реле, как правило, постоянно подсоединен к плюсу или минусу, а на второй приходит управляющее напряжение с кнопки или какого-либо электронного модуля.

В прежние годы чаще использовалось постоянное подключение реле к минусу и плюсовой управляющий сигнал, сейчас более распространен обратный вариант. Хотя это не догма – бывает по-всякому, в том числе и в рамках одного автомобиля. Единственный вариант исключения из правил – реле, в котором параллельно обмотке подключен диод – тут уже полярность важна.

Реле с диодом параллельно катушке

Если напряжение на обмотку реле подает не кнопка, а электронный модуль (штатный или нештатный – например, охранное оборудование), то при отключении обмотка дает индуктивный всплеск напряжения, который способен повредить управляющую электронику. Чтобы погасить всплеск, параллельно обмотке реле включается защитный диод.

Как правило, внутри электронных узлов эти диоды уже есть, но иногда (в особенности в случае различного допоборудования) требуется реле со встроенным внутри диодом (в этом случае его символ маркирован на корпусе), а изредка применяется выносная колодка с диодом, припаянным со стороны проводов. И если вы устанавливаете какое-то нештатное электрооборудование, нуждающееся, согласно инструкции, в таком реле, требуется строго соблюдать полярность при подключении обмотки.

Температура корпуса

Обмотка реле потребляет мощность около 2-2,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться – это не криминально. Но нагрев допускается у обмотки, а не у контактов. Перегрев же контактов для реле губителен: они обугливаются, разрушаются и деформируются. Такое случается чаще всего в неудачных экземплярах реле российского и китайского производства, у которых плоскости контактов порой не параллельны друг другу, контактная поверхность из-за перекоса недостаточна, и при работе идет точечный токовый разогрев.

Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот – контакты привариваются друг к другу, и реле перестает размыкаться. К сожалению, выявить и предупредить такую проблему не совсем реально.

Проверка реле

При ремонте неисправное реле обычно временно подменяют исправным, а затем заменяют на аналогичное, и дело с концом. Однако мало ли какие задачи могут возникнуть, к примеру, при установке дополнительного оборудования. А значит, полезно будет знать элементарный алгоритм проверки реле с целью диагностики или уточнения цоколевки – вдруг попалось нестандартное? Для этого нам понадобятся источник питания с напряжением 12 вольт (блок питания или два провода от аккумулятора) и тестер, включенный в режиме измерения сопротивления.

Предположим, что у нас реле с 4 выводами – то есть, с парой нормально разомкнутых контактов, работающих на замыкание (реле с переключающей контактной «тройкой», проверяется аналогичным образом). Сперва касаемся щупами тестера поочередно всех пар контактов. В нашем случае это 6 комбинаций (изображение условное, чисто для понимания).

На одной из комбинаций выводов омметр должен показать сопротивление около 80 ом – это обмотка, запомним или пометим её контакты (у автомобильных 12-вольтовых реле наиболее распространенных типоразмеров это сопротивление бывает в диапазоне от 70 до 120 ом). Подадим на обмотку напряжение 12 вольт от блока питания или АКБ – реле должно отчетливо щелкнуть.

Соответственно, два других вывода должны показывать бесконечное сопротивление – это наши нормально разомкнутые рабочие контакты. Подключаем к ним тестер в режиме прозвонки, а на обмотку одновременно подаем 12 вольт. Реле щелкнуло, тестер запищал – все в порядке, реле работает.

Если же вдруг на рабочих выводах прибор показывает замыкание даже без подачи напряжения на обмотку, значит, нам попалось редкое реле с НОРМАЛЬНО ЗАМКНУТЫМИ контактами (размыкающимися при подаче напряжения на обмотку), либо, что более вероятно, контакты от перегрузки оплавились и сварились, замкнувшись накоротко. В последнем случае реле отправляется в утиль.

Что такое реле стартера?

Посмотреть реле стартера в каталоге «АВТОмаркет Интерком»

Втягивающее реле в стартере автомобиля подает ток на мотор самого стартера, а также выталкивает бендикс стартера. Таким образом, когда стартер начинает крутиться, то бендикс стартера должен вытолкнуться. Реле стартера считают простым прибором. Но в случае, когда он по каким-то причинам не работает, то автомобиль просто не завести, особенно если вы ездите на машине с коробкой автомат.

 Как устроено реле стартера и каким образом оно работает?

Втягивающее реле в стартере является частью зацепления венца маховика с бендиксом. Электромагнитизм – это основные принципы его работы. На сердечник в виде полой трубки, в которой помещён якорь, намотана специальная проволока-обмотка. Ток в катушке активизирует специальное электромагнитное поле, под влиянием которого якорь начинает входить в сам сердечник.

У стартера в состав втягивающего реле входят разные корпуса, якоря, магниты с 2-мя обмотками, возвращающая пружина и специальные контакты. Магнит внешне выглядит в виде двух катушек: одна катушка держит, другая втягивает. Та катушка, которая удерживает объединена с выводом управления и стыкуется с корпусом. Втягивающая — с клеммой управления и электрическим двигателем.

Когда питается контакт управления стартера, в катушке наводится магнитная индукция, которая может создать магнитное поле. Оно действует на якорь, который начинает работать с возвратной пружиной — сжимать ее. Тут же якорь начинает крутить бендикс, который соединяет стартер с автомобильным аккумулятором автомобиля (АКБ).

В то время, когда замыкание контактов, втягивающая обмотка запитывается от плюсовой клеммы. В итого, ток перестаёт генерироваться на катушке, но якорь продолжает оставаться внутри под воздействием созданного поля удерживающей катушки. После запуска двигателя питание отключается и возвратная пружина выталкивает якорь на исходную позицию. Контакты размыкаются и бендикс выходит из зацепления.

Неисправности втягивающего реле

Главной причиной, по которой реле ломается и становится неисправным – это выход из строя контактных пластин в самом реле, сгорание обмотки, усталость и неисправность самих материалов. Как можно узнать, что втягивающее реле неисправно?

1.  После того, как вы завели автомобиль, стартер не выключается, и так же быстро вращается. Появляется характерный звук – жужжание.

2.  После включения зажигания в стартовое положение щелчок включения можно услышать, но вращения нет.

3.  Автомобильный стартер после запуска начинает крутиться, но в холостую – он не вращает двигатель автомобиля.

 Зачем служит реле стартера мы вам рассказали, если вам требуются новые автозапчасти для электрооборудования автомобиля, то обратитесь в магазины запчастей для иномарок и автомобилей ваз компании «АВТОмаркет Интерком». Для замены реле в автомобиле обратитесь в наш /»>автосервис на ул. Пономарева, 25.

Реле втягивающее: управление работой стартера

Электрический автомобильный стартер управляется с помощью специального устройства, расположенного на его корпусе — втягивающего (или тягового) реле. Все о втягивающих реле, их конструкции, типах и принципе работы, а также о верном подборе и замене реле в случае его поломки — читайте в данной статье.

Что такое втягивающее реле стартера?

Втягивающее реле стартера (тяговое реле) — узел автомобильного электрического стартера; совмещенный с контактной группой соленоид, обеспечивающий подключение электродвигателя стартера к аккумуляторной батарее и механическое соединение стартера с венцом маховика при запуске двигателя.

Втягивающее реле входит в механическую и электрическую части стартера, управляя их совместной работой. На данный узел возлагается несколько функций:

• Подвод привода стартера (бендикса) к зубчатому венцу маховика при запуске двигателя и его удерживание вплоть до момента отпуска ключа зажигания;
• Подключение электродвигателя стартера к аккумуляторной батарее;
• Отвод привода и отключение стартера при отпуске ключа зажигания.

Тяговое реле хотя и работает в составе стартера, но является отдельным узлом, который играет важную роль в работе системы пуска двигателя. Любая неисправность этого узла значительно затрудняет запуск двигателя или делает его невозможным, поэтому как можно скорее необходимо выполнить ремонт или замену. Но прежде, чем покупать новое реле, следует разобраться в его типах, особенностях и принципе работы.

Конструкция, типы и особенности втягивающих реле

В настоящее время на электростартерах используются одинаковые по конструкции и принципу работы втягивающие реле. Этот узел содержит два взаимосвязанных устройства — силовое реле и включающий его (а заодно и подводящий бендикс к маховику) соленоид с подвижным якорем.

Основу конструкции составляет цилиндрический соленоид с двумя обмотками — большой втягивающей и намотанной поверх нее удерживающей. На задней части соленоида располагается корпус реле, выполненный из прочного диэлектрического материала. На торцевой стенке реле располагаются контактные болты — это клеммы высокого сечения, через которые выполняется подключение стартера к аккумуляторной батарее. Болты могут быть стальными, медными или латунными, применение таких контактов обусловлено высокими токами в цепи стартера при пуске двигателя — они достигают 400-800 А и более, и простые клеммы при таком токе просто расплавились бы.

Внутри соленоида располагается подвижный шток, который со стороны реле несет контактный диск — круг из латуни или другого сплава. Шток пружиной отведен от контактных болтов, поэтому в нерабочем положении цепь разомкнута. Также внутри соленоида расположен массивный якорь, однако эта деталь не имеет жесткой фиксации и при необходимости легко вынимается. Якорь представляет собой металлический (стальной) стержень круглого сечения, он подпружинен и в нерабочем положении выступает из соленоида. На тыльном торце якоря предусмотрено углубление для упора в шток реле. На наружной части якоря выполнена проточка, отверстие, кронштейны или иное приспособления для соединения с вилкой привода стартера.

Вся эта конструкция помещена в металлический корпус (разборный или неразборный), на диэлектрическом корпусе реле располагаются клеммы для подключения узла к соответствующим электрическим цепям — силовой цепи, цепи замка зажигания и, если это предусмотрено, к цепи катушки зажигания. Реле жестко монтируется на корпусе стартера.

Тяговые реле, имея принципиально одинаковую конструкцию, делятся на два типа по функционалу (и количеству контактов со стороны реле):

• Только с функцией замыкания силовой цепи — подача напряжения от аккумуляторной батареи на электродвигатель стартера;
• С функцией замыкания силовой цепи и цепи катушки замыкания либо иного оборудования.

Реле первого типа имеет описанную выше конструкцию, а в реле второго типа предусмотрена дополнительная клемма с пружинящим контактом, который замыкается контактным диском. В реле первого типа есть только четыре клеммы — две силовых и две слаботочных (для подключения втягивающей и удерживающей обмоток), а в реле второго типа клемм уже пять — две силовых, две слаботочных и одна дополнительная.

Принцип работы тягового реле

Втягивающие реле всех типов имеют одинаковый принцип работы. В этом узле параллельно происходит три процесса.

При переводе ключа зажигания в положение включения стартера ток от аккумуляторной батареи подается на обе катушки соленоида — втягивающую и удерживающую. В соленоиде возникает магнитное поле, втягивающее якорь — он преодолевает сопротивление пружины и входит внутрь соленоида до упора. Двигаясь, якорь тянет вилку, которая, выступая в качестве рычага, подводит привод стартера с закрепленной на нем приводной шестерней к зубчатому венцу маховика — стартер механически соединяется с двигателем.

Также во время движения якорь своей тыльной стороной толкает шток. Закрепленный на штоке контактный диск упирается в контактные болты и замыкает цепь питания стартера — якорь стартера приходит во вращение, крутящий момент от него через бендикс поступает на маховик и коленчатый вал, двигатель запускается. Если в реле предусмотрен дополнительный контакт, то при его замыкании ток подается на катушку зажигания или какое-либо вспомогательное оборудование, необходимое для запуска двигателя.

При замыкании контактных болтов втягивающая обмотка оказывается закороченной (ее выводы замыкаются друг на друга), поэтому она перестает работать. Однако удерживающая обмотка все еще подключена к аккумуляторной батарее, и создаваемого ею магнитного поля достаточно для надежного удерживания якоря внутри соленоида.

После успешного запуска двигателя ключ зажигания возвращается в первоначальное положение, вследствие чего цепь удерживающей обмотки разрывается — в этот магнитное поле вокруг соленоида исчезает и якорь под действием пружины выталкивается из соленоида, а шток отводится от контактных болтов. Привод стартера отводится от венца маховика, а стартер отключается. Тяговое реле и весь стартер переводятся в положение готовности к новому запуску двигателя.

Вопросы выбора, ремонта и замены втягивающего реле

Тяговое реле подвергается значительным электрическим и механическим нагрузкам, поэтому высока вероятность его выхода из строя даже при бережной эксплуатации. О неисправности данного узла свидетельствуют различные признаки — отсутствие характерного стука подвода привода стартера при включении зажигания, слабое вращение стартера при заряженной аккумуляторной батарее, «молчание» стартера при работающем подводе привода и другие. Также неисправности выявляются при прозвонке реле — обычно происходят обрывы обмоток, повышение сопротивления в силовой цепи вследствие обгорания и загрязнения контактов, и т.д. Определить неисправность помогают алгоритмы диагностики, обычно приведенные в инструкции к автомобилю. Зачастую выявленные проблемы устранить сложно или вовсе невозможно (как, например, обрыв втягивающей или удерживающей обмоток, поломка контактного болта и некоторые другие), поэтому реле проще и дешевле полностью заменить.

На замену следует выбирать только те типы и модели втягивающих реле, которые указываются производителем транспортного средства. Покупку нужно делать по каталожным номерам — только так можно уверенно поменять узел и заставить стартер работать в штатном режиме. Реле другого типа установить сложно или в принципе невозможно (вследствие неодинаковых габаритов), а если это и получится сделать, то стартер может работать некорректно или вовсе не выполнять свою главную функцию.

Для замены реле электростартер приходится демонтировать с двигателя и разбирать, зачастую — с применением специального инструмента. При монтаже нового реле нужно тщательно выполнять электрические соединения — провода предварительно зачищаются и скручиваются, при фиксации их на клеммах нужно обеспечить надежность, предотвратив искрение и нагрев. Все операции лучше выполнять в соответствии с рекомендациями, прописанными автопроизводителем в инструкции по ремонту и обслуживанию транспортного средства.

В дальнейшем тяговое реле, как и сам стартер, требуют лишь периодического осмотра и проверки согласно регламенту ТО. При правильном выборе и замене этот узел будет работать надежно и эффективно, обеспечивая уверенный запуск двигателя.

Другие статьи

#Бачок ГЦС

14.10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Блокировка включения стартера

Современные производители автомобилей в последнее время производят двигатели для легковых автомобилей почти без шума. Даже иногда  не опытный водитель не до конца слышит работу двигателя и запускает двигатель стартером, думая,  что двигатель заглох. Это может привести к повреждениям приводного механизма стартера. Сейчас мы предложим вам несколько усовершенствований, которые предохранят вас от этого.

Подключение к выключателю зажигания диода.

1 – выключатель зажигания; 2 – тяговое реле стартера; Д – диод; 50 – клемма выключателя зажигания.

Вводим новое реле включения фар или реле стартера в систему. Если при заглушенном двигателе включить зажигание, тогда ток поступит на обмотку реле 2 через замкнутые контакты реле 5. Реле 2 сработает, его контакты замкнутся и дадут возможность для нормальной работы пуска стартера при дальнейшем повороте ключа в замке зажигания.

Схема блокировки для автомобилей ВАЗ.

Блокировка включения стартера. 1 – провод к клемме 50 стартера; 2 – дополнительное реле; 3 – провод к клемме 50 замка зажигания; 4 – провод к контрольной лампе генератора; 5 – штатное реле; 6 – провод к блоку предохранителей; 7 – провод к генератору; Д1,Д2 – диоды.

Во время включения стартера реле 2 при наличии полупроводникового диода Д1 самоблокируется и его контакты замкнуты  аж до тех пор пока ключ зажигания не будет отпущен. Диод Д2 уменьшает подгорание контактов выключателя зажигания.

Для реализации задуманного необходимо будет приобрести реле стартера, реле блокировки и контрольную лампу. Контрольную лампу устанавливают на щитке приборов. Дополнительное реле устанавливают вместе с реле блокировки в моторном отсеке в удобном месте. Перед монтажем схемы необходимо сделать дополнительные выводы от концов обмотки статора генератора. Для чего надо будет снять генератор, разобрать и снять заднюю крышку.  Концы фазных обмоток подсоединены к контактным болтам выпрямительного блока и закреплены гайками. При пуске двигателя генератор возбуждается и начинает давать напряжение, которое поступает на клеммы реле блокировки и вызывает срабатывание. Контрольная лампа при этом гаснет, что означает нормальное функционирование генератора. Загорание контрольной лампы говорит о том, что генератор перестал давать напряжение. При работающем двигателе стартер включить невозможно.

Стартер. 1,2,3 – концы фазных обмоток статора;  4 – выпрямительный блок; х – дополнительные выводы.

Лучшее реле стартера — Отличные предложения на реле стартера от глобальных продавцов реле стартера

Отличные новости !!! Вы попали в нужное место для реле стартера. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это стартерное реле высшего класса должно стать одним из самых популярных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели реле на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле стартера и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести relay starter по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Реле стартера двигателя по выгодной цене — Выгодные предложения на реле стартера двигателя от глобальных продавцов реле стартера двигателя

Отличные новости !!! Вы попали в нужное место для реле стартера двигателя. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это лучшее реле стартера двигателя должно стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели реле стартера двигателя на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле стартера двигателя и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести реле стартера двигателя по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Компоненты цепи управления стартером

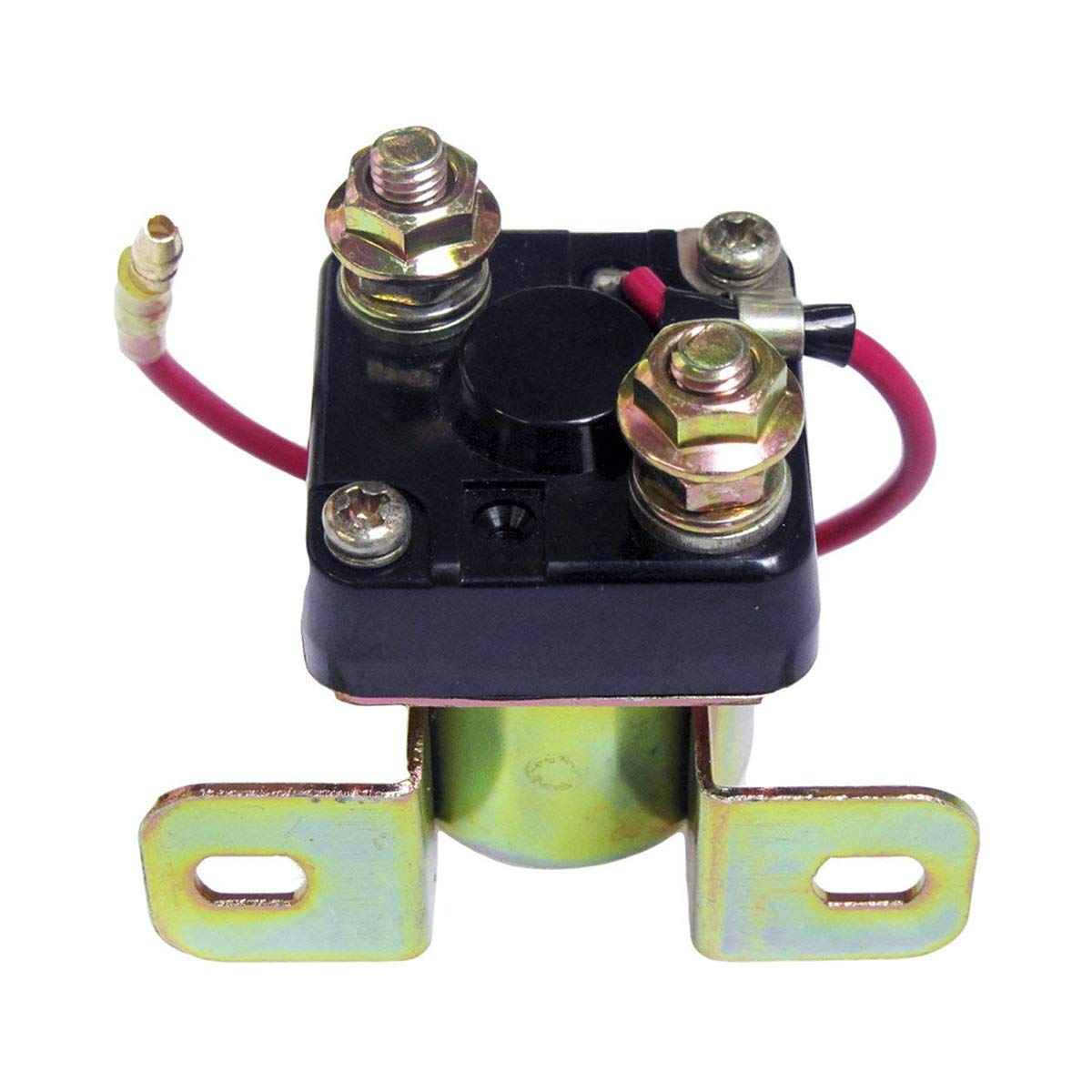

Магнитные переключатели

стартеру large требуется большой ток (до 300 ампер) для создания крутящего момента, необходимого для вращения двигателя. Проводники, используемые для передачи такого количества тока (кабели батареи), должны быть достаточно большими, чтобы выдерживать ток с очень небольшим падением напряжения.Было бы нецелесообразно помещать провод такого размера в жгут проводов к замку зажигания. Чтобы обеспечить управление сильным током, все пусковые системы содержат магнитный переключатель определенного типа. Используются два основных типа магнитных переключателей: соленоид и реле.

РИСУНОК. В пускателе с соленоидным управлением соленоид установлен непосредственно на двигателе.

Стартерные соленоиды. Соленоид — это электромагнитное устройство, которое использует движение плунжера для создания тянущего или удерживающего усилия.В системе стартера с электромагнитным приводом соленоид устанавливается непосредственно на ⚡ стартер. Электромагнитный переключатель на стартере выполняет две функции: он замыкает цепь между аккумулятором и стартером. Затем он переключает ведущую шестерню стартера в зацепление с зубчатым венцом. Это достигается за счет связи между плунжером соленоида и рычагом переключения передач на стартере. В прошлом наиболее распространенным методом подачи питания на соленоид был непосредственно от аккумулятора через замок зажигания.Однако в большинстве современных автомобилей используется реле стартера вместе с соленоидом. Реле используется для уменьшения силы тока, протекающего через переключатель зажигания, и обычно управляется модулем управления трансмиссией (PCM). Эта система будет рассмотрена позже в этой главе.

Когда цепь замкнута и ток течет к соленоиду, ток от батареи направляется на втягивающую и удерживающую обмотки. Поскольку для создания магнитной силы, достаточной для втягивания плунжера, может потребоваться до 50 ампер, на обе обмотки подается питание, чтобы создать комбинированное магнитное поле, которое притягивает плунжер.Как только плунжер перемещается, ток, необходимый для удержания плунжера, уменьшается. Это позволяет использовать ток, который использовался для втягивания плунжера, для вращения стартера.

РИСУНОК. В соленоиде используются две обмотки. Оба получают питание для втягивания плунжера, тогда только удерживающая обмотка используется для удержания плунжера на месте.

Когда ключ зажигания находится в положении START, напряжение подается на клемму S соленоида.Придерживающая обмотка имеет собственное заземление на корпус соленоида. Земля втягивающей обмотки проходит через стартер. Ток будет течь через обе обмотки, создавая сильное магнитное поле. Когда плунжер входит в контакт с клеммами основного аккумулятора и двигателя, втягивающая обмотка обесточивается. Втягивающая обмотка не находится под напряжением, поскольку контакт подает напряжение батареи на обе стороны катушки. Ток, который был направлен через втягивающую обмотку, теперь подается на двигатель.

Поскольку контактный диск не замыкает цепь от аккумулятора к стартеру, пока плунжер не переместит рычаг переключения передач, ведущая шестерня находится в полном зацеплении с маховиком до того, как якорь начнет вращаться.

РИСУНОК. Схема цепи стартера с электромагнитным управлением.

РИСУНОК. Как только контактный диск замыкает клеммы, только удерживающая обмотка находится под напряжением.

После запуска двигателя отпускание ключа в положение РАБОТА размыкает цепь управления.Напряжение больше не подается на удерживающие обмотки, и возвратная пружина заставляет плунжер вернуться в нейтральное положение.

На рисунках показан вывод R. Эта клемма обеспечивает ток в цепь байпаса зажигания, которая используется для подачи полного напряжения аккумуляторной батареи на катушку зажигания во время запуска двигателя. Эта схема шунтирует балластный резистор. Байпасная цепь сегодня не используется в большинстве систем зажигания.

Обычная проблема со схемой управления состоит в том, что низкое напряжение в системе или обрыв удерживающих обмоток вызывают колебательное действие.Комбинации втягивающей обмотки и удерживающей обмотки достаточно для перемещения плунжера. Однако, как только контакты замыкаются, магнитной силы недостаточно, чтобы удерживать плунжер на месте. Это состояние можно определить по серии щелчков, когда ключ зажигания переводится в положение START. Перед заменой соленоида проверьте состояние аккумулятора; низкий заряд батареи вызывает тот же симптом.

Примечание: Некоторые производители используют реле стартера в сочетании с соленоидным реле.Реле используется для уменьшения силы тока, протекающего через переключатель зажигания.

Дистанционные соленоиды. Некоторые производители используют соленоид стартера, который устанавливается рядом с аккумулятором на крыле или опоре радиатора. В отличие от соленоида, установленного на стартере, удаленный соленоид не перемещает ведущую шестерню в зацепление с зубчатым венцом маховика.

РИСУНОК. Соленоид дистанционного стартера, часто называемый реле стартера.

Когда ключ зажигания переводится в положение ПУСК, ток через выключатель подается на обмотки соленоида.Обмотки создают магнитное поле, которое приводит подвижный сердечник в контакт с внутренними контактами аккумуляторной батареи и клеммами стартера. При замкнутых контактах на стартер подается полный ток аккумуляторной батареи.

РИСУНОК. Ток, протекающий при включении соленоида дистанционного стартера.

Вторичная функция реле стартера заключается в обеспечении альтернативного пути прохождения тока к катушке зажигания при запуске двигателя. Это осуществляется внутренним соединением, которое возбуждается сердечником реле, когда оно замыкает цепь между аккумулятором и стартером.

Управление реле стартера

В большинстве современных автомобилей для управления работой стартера используется реле стартера в сочетании с соленоидом, установленным на стартерном двигателе. Реле можно управлять с помощью переключателя зажигания или модуля управления трансмиссией (PCM).

РИСУНОК. Цепь управления стартером с использованием изолированного бокового реле для управления током, подаваемым на соленоид стартера.

В системе, которая использует переключатель зажигания для управления реле, переключатель обычно устанавливается на изолированной стороне цепи управления реле.Когда ключ зажигания переводится в положение START, напряжение аккумулятора подается на катушку реле. Поскольку катушка реле заземлена, катушка находится под напряжением и замыкает контакты. При замкнутых контактах напряжение аккумуляторной батареи подается на управляющую сторону соленоида стартера. Соленоид работает так же, как обсуждалось ранее.

В системах этого типа очень маленький провод можно провести через рулевую колонку к замку зажигания. Это уменьшает размер жгута проводов.

РИСУНОК. Типовая схема управления стартером ПКМ.

В системе, управляемой PCM, PCM будет контролировать положение переключателя зажигания, чтобы определить, нужно ли включить стартер. Работа системы у разных производителей различается. Однако в большинстве систем PCM будет управлять цепью заземления катушки реле стартера. Управление с помощью PCM позволяет производителю устанавливать программные команды, такие как блокировка двойного пуска, которая предотвращает включение стартера, если двигатель уже работает, и ключ охранника в PCM.

Замок зажигания

РИСУНОК. Забит замок зажигания.

Выключатель зажигания является точкой распределения мощности для большинства основных электрических систем автомобиля. Большинство переключателей зажигания имеют пять положений:

1. ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ: Обеспечивает подачу тока на электрические цепи вспомогательного оборудования автомобиля. Он не будет подавать ток на цепи управления двигателем, цепь управления стартером или систему зажигания.
2. БЛОКИРОВКА: Механическая блокировка рулевого колеса и селектора коробки передач.Все электрические контакты в замке зажигания разомкнуты. Большинство переключателей зажигания должны находиться в этом положении, чтобы вставить или вынуть ключ из цилиндра.
3. ВЫКЛ: Все цепи, управляемые замком зажигания, разомкнуты. Рулевое колесо и селектор коробки передач разблокированы.
4. ВКЛ или РАБОТА: переключатель подает ток на зажигание, органы управления двигателем и все другие цепи, управляемые переключателем. Некоторые системы включают звуковой сигнал или свет с помощью ключа в замке зажигания.Другие системы приводят в действие противоугонную систему, когда ключ вынут, и выключают ее, когда ключ вставлен.
5. ПУСК: Переключатель подает ток на цепь управления стартером, систему зажигания и цепи управления двигателем.

Выключатель зажигания подпружинен в положении START. Этот моментальный контакт автоматически переводит контакты в положение РАБОТА, когда водитель отпускает ключ. Все остальные положения переключателя зажигания являются фиксированными.

РИСУНОК.Мультиплексные переключатели зажигания требуют меньше проводов, чем групповые переключатели.

Многие производители отказались от использования групповых переключателей зажигания с их многочисленными проводами в пользу мультиплексного переключателя. Мультиплексный переключатель сокращает количество проводов, необходимых для определения положения переключателя, до двух. Затем модуль управления использует драйвер высокого напряжения, чтобы подавать другим модулям коммутируемое напряжение батареи в цепи ПУСК / ПУСК. Поскольку выключатель зажигания используется только в качестве входа, через выключатель не протекает большой ток, и размер провода можно уменьшить.

В некоторых случаях выключатель зажигания является узлом в шинной сети. В этом случае модуль переключателя зажигания сообщает положения переключателя всем другим модулям, которым требуется эта информация.

Пусковой предохранительный выключатель

Защитный выключатель нейтрали используется на автомобилях с автоматической коробкой передач. Он размыкает цепь управления стартером, когда селектор переключения передач находится в любом положении, кроме ПАРКОВОГО или НЕЙТРАЛЬНОГО. Фактическое расположение переключателя безопасности нейтрального положения зависит от типа трансмиссии и расположения рычага переключения передач.Некоторые производители помещают переключатель в трансмиссию.

РИСУНОК. Выключатель безопасности нейтрали может быть объединен с выключателем заднего хода и установлен на картере коробки передач.

Транспортным средствам, оборудованным автоматической коробкой передач, необходимы средства предотвращения запуска двигателя при включенной передаче. Без этой функции автомобиль после запуска мог бы броситься вперед или назад, что привело бы к травмам или повреждению имущества.Предохранительный выключатель нормально разомкнутой нейтрали включен последовательно в цепь управления системой запуска и обычно приводится в действие рычагом переключения передач. В положении ПАРКОВКА или НЕЙТРАЛЬ переключатель замкнут, позволяя току течь в цепь стартера. Если коробка передач находится в положении передачи, переключатель размыкается, и ток не может течь в цепь стартера.

РИСУНОК. В большинстве автомобилей с механической коробкой передач используется пусковой выключатель сцепления, чтобы двигатель не запускался, если не нажата педаль сцепления.

Многие автомобили, оснащенные механической коробкой передач, используют предохранительный выключатель аналогичного типа. Выключатель блокировки стартового сцепления обычно приводится в действие движением педали сцепления. Когда педаль сцепления нажимается вниз, переключатель замыкается, и ток может течь через цепь стартера. Если педаль сцепления находится в верхнем положении, переключатель разомкнут и ток не течет. В некоторых транспортных средствах используется механическое соединение, которое блокирует движение цилиндра замка зажигания, если трансмиссия не находится в ПАРКЕ или НЕЙТРАЛЬНО.

РИСУНОК. Механическая связь используется для предотвращения запуска двигателя при включенной передаче.

Видео: Демонстрация схемы управления стартером двигателя

Что такое реле дистанционной защиты? Описание и его применение

Реле дистанционной защиты — это название защиты, действие которой зависит от расстояния от точки питания до места повреждения. Время срабатывания такой защиты зависит от соотношения напряжения и тока, т.е.е., импеданс. Этот импеданс между реле и местом повреждения зависит от электрического расстояния между ними. Основными типами дистанционных реле являются реле полного сопротивления, реле реактивного сопротивления и реле реактивного сопротивления.

отличается от других видов защиты, поскольку их характеристики не зависят от величины тока или напряжения в цепи защиты, а зависят от соотношения этих двух величин. Это реле с двойной исполнительной величиной, одна катушка которого запитана напряжением, а другая — током.Элемент тока создает положительный момент или момент срабатывания, в то время как элемент напряжения вызывает отрицательный момент и момент сброса.

Реле срабатывает только тогда, когда соотношение напряжения и тока падает ниже установленного значения. Во время повреждения величина тока увеличивается, а напряжение в точке повреждения уменьшается. Соотношение тока и напряжения измеряется в точке трансформатора тока и напряжения. Напряжение в области трансформатора напряжения зависит от расстояния между СТ и местом повреждения.

Если неисправность ближе, измеренное напряжение меньше, а если неисправность дальше, измеренное напряжение больше. Следовательно, предполагая постоянный импеданс короткого замыкания, каждое значение отношения напряжения и тока, измеренное от места реле, сравнимо с расстоянием между точкой переключения и точкой замыкания вдоль линии. Следовательно, такая защита называется дистанционной защитой или защитой по сопротивлению.

Дистанционная зона не является защитой устройства, т.е. зона защиты не является точной. Дистанционная защита — это высокоскоростная защита, которую легко применить.Его можно использовать как основную, так и резервную защиту. Он очень часто используется для защиты линий электропередачи.

Дистанционные реле используются как для защиты от замыкания фазы, так и для защиты от замыкания на землю, и они обеспечивают более высокую скорость для устранения замыкания. Он также не зависит от изменений величины короткого замыкания, тока и, следовательно, не сильно зависит от изменения мощности генерации и конфигурации системы. Таким образом, они исключают длительное время устранения неисправности вблизи источников питания, необходимое для реле максимального тока, если оно используется для этой цели.

Применение реле дистанционной защиты

широко применяется для защиты высоковольтных линий электропередачи переменного тока и распределительных линий. Они заменили максимальную токовую защиту по следующим причинам.

• Обеспечивает более быструю защиту по сравнению с реле максимального тока.
• Он имеет постоянную настройку без необходимости дополнительных настроек.
• Реле прямой защиты имеет меньшее влияние на количество уровней генерации и неисправности.
• Их величина тока короткого замыкания допускает высокую нагрузку линии.

Схемы дистанционной защиты обычно используются для обеспечения первичной или основной защиты и резервной защиты линий электропередачи и распределительных линий переменного тока от трехфазных, межфазных и межфазных замыканий на землю.

История релейной защиты | FaultAn.ru

Насколько нам известно, до конца XIX века не было ни реле, ни релейной защиты как таковой.Но электроэнергетика и электротехника тогда уже существовали. И короткие замыкания явно случались периодически. Что же тогда защищало электрооборудование от поражения электрическим током?

Как это часто делают сегодня, использовались предохранители. Точная дата рождения первых предохранителей пока под вопросом. Сведения об их широком использовании дошли до нас с 70-х годов XIX века.

M.O. Доливо-Добровольского по праву можно считать отцом-основателем релейной защиты.Именно он в 90-х годах XIX века разработал первые образцы высоковольтного выключателя — полностью неотъемлемой части системы релейной защиты, без которой его существование было бы немыслимо. Первое полноценное реле для устройств релейной защиты и автоматики появилось в 1901 году. Тот же М.О. Доливо-Добровольского, но это было электромеханическое реле индукционного тока.

Все устройства РЗА ранних поколений выполнены на электромеханической элементной базе.Затем, с 30-х годов, практически одновременно стали появляться электронные реле как на лампах, так и на полупроводниках. Затем электроника постепенно превратилась в микроэлектронику. И в результате уже с 60-х годов стали находить применение микроэлектронные устройства релейной защиты и автоматики. «Вершина прогресса» в виде микропроцессорной защиты была достигнута всего около 50 лет назад. С тех пор и до сих пор не наблюдались новые поколения устройств релейной защиты и автоматики.

Так выглядит хронология развития технологий релейной защиты. Однако он охватывает только поколения устройств релейной защиты и автоматики по их элементной базе, что само по себе малоинформативно. По большому счету все это можно считать только тем, что техника релейной защиты развивается в ногу с общим научно-техническим прогрессом. Конечно, элементная база защиты очень важна, у каждого поколения есть свои достоинства и недостатки, которые необходимо знать и учитывать на практике.Но, например, принципиальной разницы между цифровым реле тока и электромеханическим реле тока нет. Поэтому для полноты картины интересно рассмотреть хронологию развития самой релейной защиты, то есть эволюцию принципов ее действия.

Принцип действия предохранителя основан на том, что короткое замыкание всегда сопровождается значительным увеличением тока. Это большой ток короткого замыкания, который вызывает перегорание предохранителя.Те. Можно сделать вывод, что исторически первой появилась защита, реагирующая на повышение тока. Кстати, основные требования к релейной защите, а именно требования селективности, скорости и чувствительности, были актуальны даже тогда, когда были только предохранители. Индукционные реле, появившиеся в самом начале 20 века, также отреагировали на повышение тока при КЗ. Очень скоро, уже в 1905–1908 годах. появилась токовая дифференциальная защита. Релейная защита вместе с дополнительными измерениями тока получила новое свойство — абсолютную селективность (было ли существовавшее ранее отключение по току защитой абсолютной селективности — вопрос риторический).Затем к реле тока были добавлены цепи напряжения. Так, с 1910 года начали внедрять токовую направленную защиту, появились резистивные реле, которые в 20-е годы переросли в дистанционную защиту. Было такое понятие, как «реле с двумя входными величинами». В 20-е годы 20 века аппаратура релейной защиты и автоматики выросла до такого уровня, что по этой теме стали приходить обобщающие научные публикации. Затем последовало быстрое улучшение технических характеристик устройств релейной защиты и автоматики.Принципиально новыми по принципу действия были защиты в симметричных элементах, а затем и в самих аварийных элементах. Последние иногда называют адаптивной защитой (существуют также адаптивные защиты, которые явно не используют аварийные компоненты). Симметричные компоненты и собственно аварийные компоненты (примечание: симметричные компоненты обратной и нулевой последовательности также являются аварийными компонентами) — это новая информация об аварийном процессе, которая извлекается из токов и напряжений по сравнению с ранее использованными.В 50-х годах появился еще один вид защиты по новому принципу — волновая защита. Значительный вклад в это направление внесли советские ученые из ЭНИН под руководством И.Н. Попова. Несколько отдельных филиалов разработали защиту от замыканий на землю и защиту электрических машин. Но это отдельные истории.

Если проследить всю эволюцию принципов работы устройств релейной защиты и автоматики, то можно увидеть, что это связано с использованием защитой все большего количества информации об аварии.Сначала использовались только измерения тока, затем добавлялись токи с другого конца защищаемого объекта, затем стали применяться измерения напряжения и т.д. Экстраполируя эту тенденцию на будущее, можно прогнозировать появление новых принципов работы оборудования релейной защиты и автоматики в рамках концепции «централизованной защиты». Центральная защита здесь относится к той защите, которая наиболее эффективно использует всю доступную информацию о чрезвычайных ситуациях.Кстати, первые воплощения этой концепции в жизнь мы можем наблюдать сегодня. За примерами далеко ходить не надо, просто введите строку «централизованная защита» в любую поисковую систему Интернета и просмотрите результаты поиска. Также следует отметить, что вся доступная информация об аварийной ситуации в последнее время широко используется «задним числом», включая априорную информацию о защищаемом объекте. Речь идет об использовании современных систем моделирования с их удивительными возможностями надежного воспроизведения электромагнитных и электромеханических переходных процессов в реальном времени при разработке и исследовании RPA.В результате всего этого при грамотном подходе система релейной защиты неизбежно должна выйти на качественно новый уровень надежности. Но на этом пути еще много подводных камней, некоторые из которых еще не заметны.

| CSE Uniserve

Управление прохождением электрического тока через большой объект необходимо для поддержания его оптимальной производительности. В то же время важно защитить рабочих и операторов от серьезных инцидентов, которые могут представлять большой риск для жизни.Реле защиты — лучший способ гарантировать, что вы всегда будете полностью контролировать мощность вашего объекта. В CSE Uniserve мы предоставляем лучшие в отрасли электротехнические услуги, превосходные продукты для управления и распределения электроэнергии, а также предлагаем профессиональное обучение для некоторых ведущих мировых компаний. На протяжении почти четырех десятилетий мы предоставляли исключительные инженерные решения предприятиям в Австралии, начиная с скромных начинаний в Сиднее и заканчивая офисами по всей Австралии.

О реле защиты питания

Нет ничего более опасного на рабочем месте, чем электрический пожар, который может распространиться по объекту.Эффективная защита электропитания важна для любого здания или рабочей среды, поскольку требования к электричеству на данном объекте возрастают, а вместе с ним и риски, связанные с генерированием и распределением этой энергии. Такие отрасли, как горнодобывающая промышленность, переработка нефти и газа, очистка воды, транспорт и устойчивая энергетика, требуют большого количества электрического тока. Единственный способ обеспечить безопасность подобного рода работ — это использование реле, которое предотвращает опасные неисправности.

По мере того, как мир продолжает охватывать технологические достижения во всех сферах жизни и во всех отраслях промышленности, возможности по сокращению проблемных отключений электроэнергии, которые приводят к крупным затратам и реактивным расходам, стали широко доступны на рынке энергии.В авангарде независимых систем интеграции стоит CSE Global, материнская компания CSE Uniserve.

Базируясь в Австралии и обслуживая потребности нашей обширной клиентской базы с 1978 года, мы располагаем широким спектром решений, охватывающих все, от систем реле защиты трансформаторов до мониторинга и диагностики активов. Преобразование энергии, защита и автоматизация, а также технические услуги — это основные направления нашей деятельности, поэтому мы сосредоточены на обслуживании следующих отраслей:

• Горное дело
• Нефть и газ
• Вода
• Коммунальные предприятия и связанные с ними возобновляемые источники энергии
• Тяжелая промышленность и производство.

Более 40 лет мы работали над передовыми, инновационными решениями, которые превосходят ожидания наших клиентов, и за это время собрали команду инженеров и техников мирового уровня, чтобы укрепить и усовершенствовать наши подходы к новым процессам и тем самым предложить беспрецедентный сервис на соответствующих рынках. В CSE Uniserve мы твердо верим в расширение возможностей, доступных для клиентов, выходя за рамки традиционных, испытанных и проверенных продуктов, доступных в надежде изучить возможность внедрения новых и альтернативных технологий, которые предлагают повышенную и дифференцированную ценность.Наша повестка дня всегда основана на поиске и следовании передовым практикам в отношении решений и услуг, которые мы предоставляем, а в отношении нашей собственной компании мы постоянно стремимся к обеспечению качества во всем, что мы делаем.

Характеристики реле защиты трансформатора

Одним из предлагаемых нами продуктов является Solcon TPR-6, который точно измеряет повышение температуры, чтобы защитить трансформатор от возможных повреждений, которые могут возникнуть в результате нагрева подшипников и / или обмоток.Более того, встроенная функция самотестирования защищает от ошибок оператора и отключения датчиков. Это реле содержит передовую микропроцессорную схему и двухуровневую защиту для сигнализации и отключения. Возможность выбора между аварийным отключением и аварийным отключением — еще одна особенность, которая включает в себя защиту от отключенного датчика. Входы и выходы программируются, реле легко устанавливается и просто в эксплуатации.

Использование защиты трансформатора приведет к ремонту в случае катастрофического отказа при надлежащем мониторинге и управлении, что также увеличит потенциальный срок службы ваших трансформаторов.Экономическая эффективность и долгосрочная экономия, вызванная минимизацией простоев и отсутствием необходимости заменять оборудование, намного перевешивают любые первоначальные вложения и имеют решающий эффект улучшения вашего корпоративного имиджа в глазах ваших клиентов и заинтересованных сторон. Мы стремимся предоставить комплексную техническую поддержку и пожизненное обслуживание посредством специальных внутренних и местных услуг для всех наших технологий. Мы предлагаем высококачественный ремонт продуктов и качественное обслуживание, обучение, тестирование и ввод в эксплуатацию, аудит объектов и профилактическое обслуживание, а также линию поддержки клиентов, которая работает круглосуточно каждый день.Таким образом, мы призываем вас вовлечь нас в ваши текущие усилия и работать бок о бок с CSE Uniserve, чтобы найти творческие решения, которые принесут ожидаемые результаты и приведут к серьезным партнерским отношениям и лучшим отраслевым показателям.

Наши реле защиты питания

CSE Uniserve эксклюзивно распространяет реле GE Multilin, а теперь и GE MiCOM и MiDOS по всей Австралии и Новой Зеландии в течение почти 30 лет. Они подходят для различных применений защиты трансформаторов, включая трансформаторы среднего и высокого напряжения любого размера, двойные вторичные трансформаторы, автотрансформаторы, трехобмоточные трансформаторы, трансформаторы с клеммами с двойным выключателем.Кроме того, эти реле предназначены как для новых, так и для модернизированных установок. В новых установках обычно используются трансформаторы тока, соединенные звездой, и внутренняя компенсация измеренных токов для сдвига фаз защищаемого трансформатора. В традиционных установках могут использоваться трансформаторы тока, соединенные треугольником или звездой, которые внешне компенсируют измеряемые токи для фазового сдвига защищаемого трансформатора. Мы используем оба метода как простые настройки конфигурации. Помимо этих типичных применений, наши реле защиты трансформаторов могут применяться в более сложных приложениях.

Индивидуальные решения для распределения электроэнергии

Если вы находитесь на стадии планирования нового проекта или строительства объекта, то реле трансформатора должно быть очень важным в вашем списке приоритетов. Обсудите с нами свои потребности, и мы сможем разработать индивидуальный план для вашей системы управления питанием. Свяжитесь с нами сегодня.

Читать меньше
