Горелка на отработке своими руками: пошаговая инструкция с фото

В этой статье мы рассмотрим, как сделать своими руками горелку на отработке для котлов из подручных материалов. У каждого автомобилиста часто возникает вопрос о том, куда девать отработанное масло. Ведь выливать на землю его нельзя – вредит почве, зато можно сделать горелку, которая будет заправляться отработкой. Ведь этот материал является прекрасным топливом, главное – обеспечить все условия для качественного его сгорания.

Условия горения

Чтобы самодельная горелка на отработке работала, нужно обеспечить соблюдение нескольких требований. В частности, масло лучше всего будет сгорать в разогретом и распыленном состоянии. Выполнить эти условия несложно, в статье приведено несколько вариантов горелок, у которых мощный факел огня, а главное – выделяется большое количество тепловой энергии.

Нужно отметить, что допускается выполнять хотя бы одно условие – обеспечить нагрев или распыление. Правда, эффективность при этом окажется несколько меньшей.

Самодельные горелки: требования

Самодельные устройства можно использовать для любых целей. Очень часто их устанавливают в жидкотопливные печи или универсальные котлы. При изготовлении важно сделать форсунку, способную выдать мощное пламя. Требования к горелке, которые необходимо предъявлять в первую очередь:

1. Малый расход электрической энергии.
2. Легкость в монтаже и простота использования.
3. У горелки должна быть высокая эффективность работы.
4. Самоделка должна хорошо работать даже при использовании низкокачественного и загрязненного топлива.

Особенности горелок

Для того чтобы эффективно сжечь масло, его потребуется сначала прогреть, а затем распылить. Для этого устанавливается электрический нагревательный элемент ТЭН. Но расход электроэнергии при этом будет достаточно большой. А вам главное при изготовлении – это добиться минимальных потерь при использовании устройства. Горелка должна быть источником очень дешевого тепла, чего не реализовать при использовании ТЭНов.

Раз не получается сначала прогреть масло, нужно попытаться его распылить. Простейшие горелки, изготовленные по схеме Бабингтона, могут успешно применяться в котлах. Конструкция предельно простая – топливо стекает по сферической поверхности. В последней сделано тонкое отверстие, через него подается сжатый воздух. Получается так, что масло сдувается со сферы, образуются маленькие капли, которые и можно воспламенить.

Работа горелки

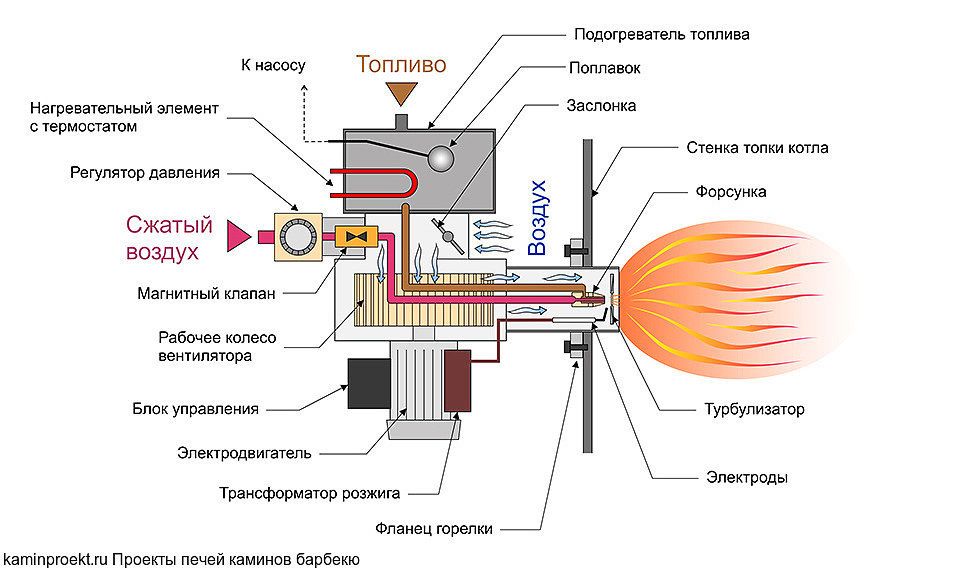

В статье приведена упрощенная схема горелки, которая позволяет понять принцип ее работы. Смесь после распыления поджигается, а пламя используется для каких-либо целей. Вы можете поставить эту горелку в котел, работающий на любом типе топлива. В принципе, никто не мешает вам сделать котел самостоятельно. Обратите внимание на то, что практически нет испарения при работе – все процессы протекают при низкой температуре, главную роль играет сжатый воздух.

Чтобы более эффективно происходило горение, можно сделать систему подогрева, только использовать в ней маломощный ТЭН. В этом случае повысится эффективность, улучшится теплоотдача, пламя будет иметь красивый и ровный факел.

Преимущества горелки Бабингтона

У такой конструкции довольно много преимуществ. Самое главное – нет необходимости предварительно очищать отработанное масло. Ведь вы понимаете, что в отработке может содержаться очень большое количество примесей. Собственно, поэтому у масла такой специфический черный цвет. Также нельзя обойти стороной и второе преимущество – простоту изготовления. И если вы умеете работать с инструментами, то без труда сделаете эффективный и простой источник тепла на дешевом топливе.

Испарительные горелки на отработанном масле нуждаются в дополнительном источнике тепла. Поэтому приходится ставить ТЭНы, которые потребляют большое количество электроэнергии. Либо же можно усложнить конструкцию, чтобы масло подогревалось и образовывались легковоспламеняющиеся фракции. Что касается схемы Бабингтона, то она очень простая – без испарения обойтись еще можно, вот только компрессор обязательно использовать. Это вариант конструкции с облегченным распылением топлива.

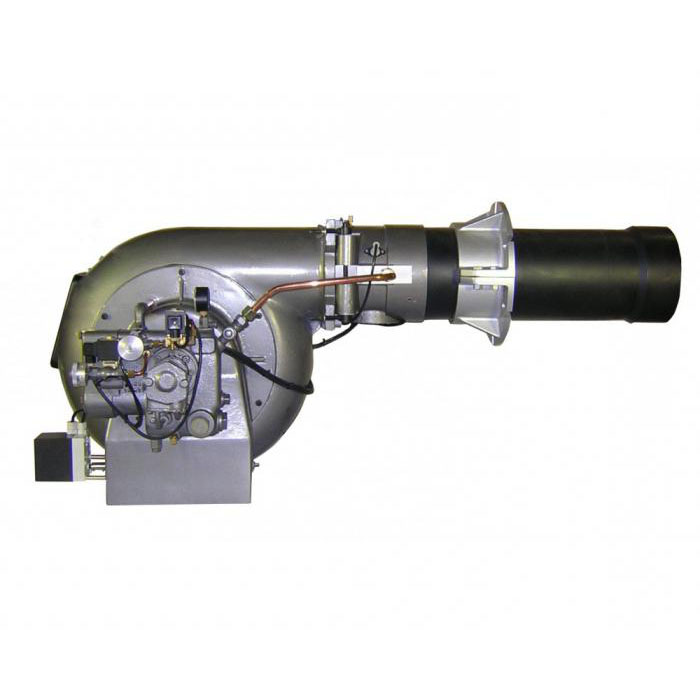

Переделка промышленных горелок

Стоит заметить, что сделать горелку на масле-отработке с нуля намного проще, нежели переделывать промышленные образцы. Ведь все равно потребуется вкладывать средства. Например, при переделке горелки на дизтопливе придется затратить довольно много денег. В итоге и конструкция оказывается весьма сложной и требуется подогревать масло. Намного дешевле купить готовую масляную горелку или сделать ее самостоятельно.

Некоторые пытаются сделать горелку из паяльной лампы. Но это не очень хороший вариант, так как принцип работы у нее сильно отличается от того, какой необходим. В паяльной лампе форсунка прогревается, а масло вытесняется за счет давления из форсунки. Бензин – это очищенное топливо, чего не скажешь об отработанном масле. В нем есть и примеси металлов, и продукты сгорания солярки или бензина, а также иные виды загрязнений. В итоге форсунка засоряется очень быстро. Можно, конечно, модернизировать ее, но овчинка выделки не стоит – слишком дорого и трудозатратно. Поэтому рекомендуется отдать предпочтение горелке Бабингтона.

Что потребуется для самостоятельной сборки

А теперь подойдем ближе к тому, как сделать своими руками горелку на отработке. Плюс очевиден – вы получите качественное устройство, которое будет идеально работать, сможет составить конкуренцию любому промышленному образцу. А самое главное – стоимость у него оказывается очень низкой. Вам потребуется наличие компрессора, способного обеспечить давление не менее 2 Атм.

Идеальный вариант – от старого холодильника. Также вам нужно иметь такие материалы:

1. Топливный бак с установленным в него ТЭНом. Нагреватель работать будет не постоянно, с его помощью происходит частичный прогрев масла.
2. Второй бак, предназначенный для сбора масла, не отправленного в форсунку.
3. Медная трубка, чтобы подавать воздух к сфере горелки.
4. Трубка для слива отработки.
5. Насос для перекачки излишков в основной бачок.
6. Металлическая труба диаметром 2 дюйма для сопла.
7. Тройник для двухдюймовой трубы.
8. Материалы для сферической форсунки.

Когда подготовите все материалы, можно начинать изготовление горелки на отработке для твердотопливных котлов.

Форсунка

Сначала вам нужно сделать форсунку сферической формы, по ней в дальнейшем будет стекать топливо. В сфере делаете отверстие, диаметр должен быть примерно 0,25 мм. Обратите внимание на то, что от диаметра зависит мощность самодельной горелки. Чем меньше диаметр, тем ниже мощность и наоборот. Все трудности вас ожидают именно при изготовлении форсунки. Канал для прохода воздуха необходимо делать идеально ровным. Необходимо, чтобы бил воздух вперед, а не по стенкам форсунки. Лучший вариант – сделать отверстие на специальном станке.

Но если вам улыбнется удача, и вы найдете жиклер с нужным диаметром, то не упустите возможность и поставьте его в центре сферического элемента. Если же не находите полусферу, можно использовать небольшой отрезок листового металла с прикрепленным внутри жиклером. В результате вы получите форсунку для распыления масла. В нее будет поступать прогретое топливо, а распыление происходит благодаря поступающему воздуху. При установке такого устройства в универсальный котел вы получаете эффективный и дешевый источник тепла.

Сборка горелки

А теперь давайте поговорим о том, как сделать горелку на отработке и запустить ее. По сути, после изготовления форсунки можно смело утверждать, что основная часть изготовлена и ожидается только сборка. Теперь нужно все объединить в корпусе. А в его качестве можно использовать тройник и прикрученную к нему металлическую трубу. Длина ее должна быть примерно 20-40 см. Форсунка должна привариваться или прикручиваться к трубке, которая подает воздух. Второй конец трубки соединяется с компрессором.

Распылитель ставится внутри тройника и закрепляется при помощи фитингов. В самом тройнике нужно сделать отверстие, в него ставится трубка для подачи отработанного масла. Необходимо, чтобы она заканчивалась над распылителем. В качестве отводящей трубки используется нижний элемент тройника. Сюда вворачивается переходник для тонкой трубки, по которой будут уходить излишки в сливной бачок. Чтобы организовать подачу и отвод масла, нужно применять гибкие медные тонкие трубки.

Завершение изготовления

У горелки будет мощное пламя, но для бесперебойной работы важно, чтобы все конструкции внешних элементов были продуманы грамотно. В рассмотренном варианте отработка стекает по распылителю в форме сферы, но большая часть возвращается обратно в бак, небольшое количество попадает в сопло. Для увеличения эффективности рекомендуется установить в основном баке хотя бы слабенький нагревательный элемент. Если нет желания вручную переливать масло из одного бака в другой, нужно установить небольшой насос. Устанавливается он между бачками и позволяет перекачивать из одного в другой масло, обеспечивая тем самым круговорот.

Для увеличения ресурса агрегата рекомендуется соединения обрабатывать высокотемпературными герметиками. На ТЭНе рекомендуется поставить термостат (если такой не предусмотрен). Масло достаточно прогревать до температуры 70 градусов, больше смысла нет. В конечном результате у вас должно быть три узла, потребляющих энергию. К ним относятся:

1. Компрессор.
2. Масляный насос.
3. Нагревательный элемент.

К сожалению, сделать полностью энергонезависимую конструкцию не получится, так как не рекомендуется исключать ТЭН или масляный насос. Что касается компрессора, то без него горелка работать вообще не будет. Но все равно вы много экономите на топливе — отработанное масло стоит копейки.

Горелка на отработанном масле своими руками: инструкция по изготовлению

В настоящее время для организации отопления частного дома применяют несколько различных систем. В зависимости от наличия и доступности того или иного вида топлива, обогреть дом в холодный период года можно, используя электричество, газ и различные виды твердого топлива. При этом в последние годы все интенсивнее стало использоваться в виде топлива для малых котельных отработанное моторное масло. Одним из способов его использования является самосотятельное изготовление горелки на отработанном масле из подручных материалов. О том, как это сделать, и пойдет речь в дальнейшем.

Строение горелки на отработке

Общий вид приспособления можно рассмотреть на расположенном ниже фото.

Изучив его не сложно заметить некоторые особенности горелки. Корпус представляет собой использованный газовый баллон небольшого объема. К нему в верхней и нижней части приварены противоположно направленные отрезки дюймовой толстостенной стальной трубы. Нижняя из них используется для непосредственной подачи масляно-воздушной взвеси в зону горения, а верхняя играет роль раструба горелки, из которой и вырывается поток пламени высокой температуры. Для создания воздушного потока, который нагнетает воздух в печь и способствует возникновению факела, вырывающегося из выходного отверстия горелки, используется обыкновенный бытовой пылесос достаточной мощности. Познакомившись с внешним видом агрегата, перейдем к его изготовлению.

Для сборки вышеописанного агрегата своими руками необходимо приготовить сварочный аппарат, применяемый непосредственно для соединения деталей, болгарку, которую будем использовать для раскроя материалов. Кроме традиционного инструмента понадобится токарно-винторезный станок.

Первым узлом горелки, работающей на отработанном масле, является корпус. Для его изготовления подготовьте использованный газовый баллон. Во избежание чрезвычайной ситуации убедитесь в том, что газ из емкости полностью использован. После этого удалите заливное отверстие. С помощью соответствующего овального шаблона выполните разметку крепежных отверстий обеих труб и высверлите их по внутренней части контура электродрелью с закрепленным в патроне спиральным сверлом. Аккуратно перерубив перемычки между отверстиями слесарным зубилом, или перепилив болгаркой с установленным диском по металлу, удалите лишнее. Для придания посадочным отверстиям правильной формы расточите их с помощью круглого напильника вручную, или цилиндрической фрезой, установленной в электродрель. Не забывайте закрыть глаза защитными очками при выполнении механической обработки металла.

В полученные отверстия, соответствие формы которых необходимо постоянно контролировать с помощью шаблона, установите и приварите отпиленные заранее трубы.

Система подачи отработанного масла  в горелку

Обратите внимание, что в крайней половине нижней трубы имеется отверстие с приваренной гайкой М16. Оно необходимо для крепления масляной форсунки.

Ее удобно изготовить на токарном станке по металлу. Основу детали составляет стержень, имеющий гладкий хвостовик, используемый для крепления маслоподводящего шланга . В случае применения гибкой подводки необходимо на этой части выполнить резьбу соответствующего диаметра. На большей части стержня необходимо выполнить метрическую резьбу с наружным диаметром 16 миллиметров. Почти на всю длину форсунки для горелки выполняется осевое отверстие, которое встречается с трехмиллиметровым поперечным, расположенным в нижней части детали. При наличии доступа к указанному оборудованию и достаточному навыку владения токарной обработкой металлов изготовить подобную деталь не составит особого труда. В противном случае закажите ее на ближайшем металлообрабатывающем предприятии либо подберите подобную деталь самостоятельно.

Принцип работы форсунки  основан на истечении вязкой отработки из поперечного отверстия и захватывании ее потоком воздуха. При этом масло разбивается на минимальные капли, возгорание которых происходит гораздо легче.

Система регулировки потока воздуха

Еще одной особенностью данной конструкции горелки является наличие системы регулирования воздушного потока, который в дальнейшем позволяет изменять силу огненного факела. В ее основе лежит стальная чашка, имеющая полукруглое дно и достаточного диаметра отверстие.

Эту деталь горелки так же удобно изготовить на токарном станке. При этом для получения правильной полусферической формы дна понадобятся специальные резцы и высокая квалификация токаря. Если вы не уверены в своих силах, обратитесь за помощью к профессионалам или найдите готовый блок для регулировки потока воздуха, например от карбюратора автомобиля.

Непосредственное регулирование воздуха выполняется круглой шторкой, закрепляющейся на Г-образной оси винтом М4.

Для обеспечения надежного присоединения выходного патрубка шланга и работы воздушной задвижки использован переходник, имеющий продольную прорезь.

Возможность доступа в камеру  для поджога отработанного масла вовремя запуска горелки обеспечивает утяжеленная крышка, устанавливаемая на привариваемых навесках на горловину газового баллона.

При использовании более легкого варианта возможно самопроизвольное открытия приспособления в процессе работы.

При правильно собранной конструкции работа горелки должна сопровождаться выходом из рабочей части ровного фиолетового факела, возникающего при сгорании воздушно-масляной смеси в корпусе.

Для обеспечения пожарной безопасности при работе с данной конструкцией горелки на отработке место крепления форсунки и маслоподводящего гибкого провода лучше дополнительно защитить стальным экраном, предохраняющим возгорание масла в случае нарушения герметичности.

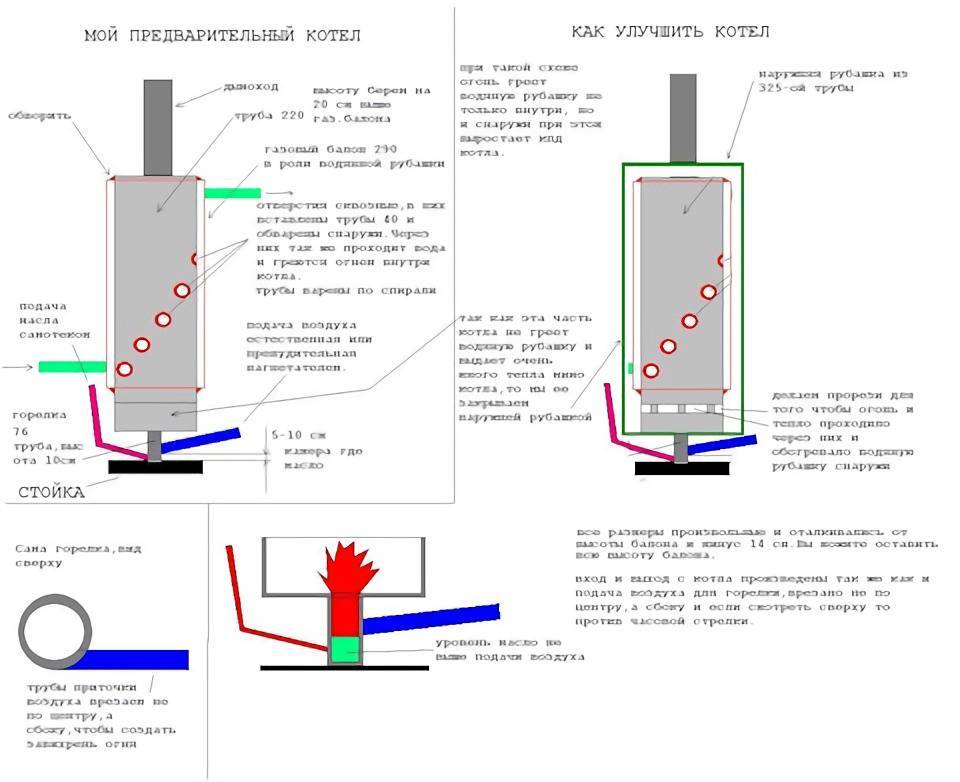

Кроме рассмотренного нами варианта приспособления, вполне возможно самостоятельное изготовление и других масляных горелок. Некоторые из них используют предварительный подогрев отработанного масла для улучшения его возгорания. Один из способов осуществления этого – установка масляного цилиндра непосредственно на выходном патрубке.

На данном конкретном примере, в отличие от описанного выше, воздух нагнетается с помощью электровентилятора.

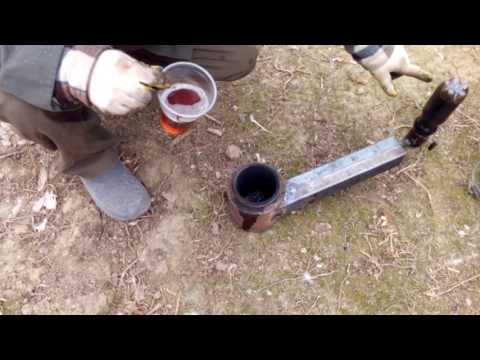

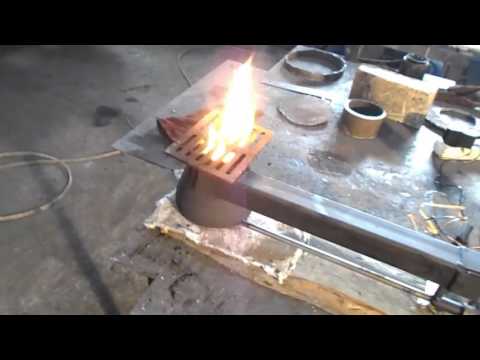

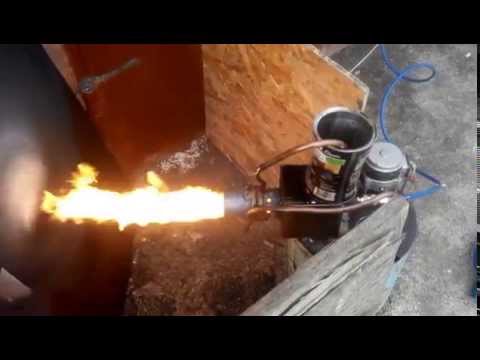

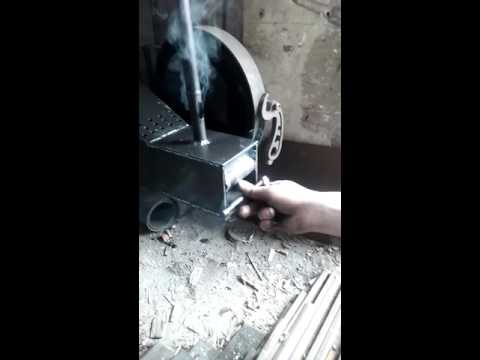

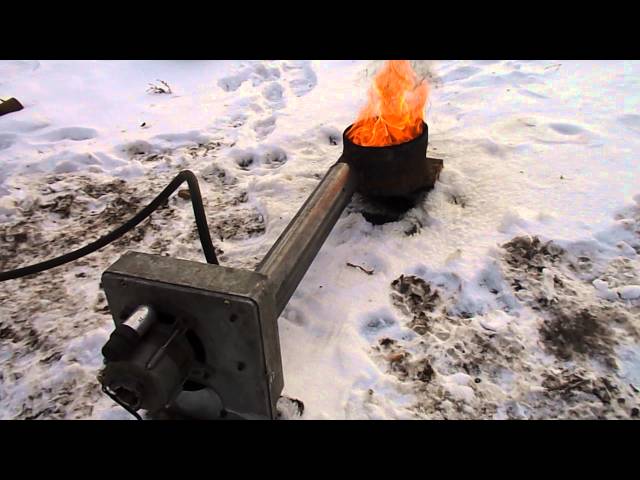

Ну а теперь запуск и прогрев горелки:

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

пошаговая инструкция с фото :: SYL.ru

В этой статье мы рассмотрим, как сделать своими руками горелку на отработке для котлов из подручных материалов. У каждого автомобилиста часто возникает вопрос о том, куда девать отработанное масло. Ведь выливать на землю его нельзя – вредит почве, зато можно сделать горелку, которая будет заправляться отработкой. Ведь этот материал является прекрасным топливом, главное – обеспечить все условия для качественного его сгорания.

Условия горения

Чтобы самодельная горелка на отработке работала, нужно обеспечить соблюдение нескольких требований. В частности, масло лучше всего будет сгорать в разогретом и распыленном состоянии. Выполнить эти условия несложно, в статье приведено несколько вариантов горелок, у которых мощный факел огня, а главное – выделяется большое количество тепловой энергии.

Нужно отметить, что допускается выполнять хотя бы одно условие – обеспечить нагрев или распыление. Правда, эффективность при этом окажется несколько меньшей.

Самодельные горелки: требования

Самодельные устройства можно использовать для любых целей. Очень часто их устанавливают в жидкотопливные печи или универсальные котлы. При изготовлении важно сделать форсунку, способную выдать мощное пламя. Требования к горелке, которые необходимо предъявлять в первую очередь:

1. Малый расход электрической энергии.
2. Легкость в монтаже и простота использования.
3. У горелки должна быть высокая эффективность работы.
4. Самоделка должна хорошо работать даже при использовании низкокачественного и загрязненного топлива.

Особенности горелок

Для того чтобы эффективно сжечь масло, его потребуется сначала прогреть, а затем распылить. Для этого устанавливается электрический нагревательный элемент ТЭН. Но расход электроэнергии при этом будет достаточно большой. А вам главное при изготовлении – это добиться минимальных потерь при использовании устройства. Горелка должна быть источником очень дешевого тепла, чего не реализовать при использовании ТЭНов.

Раз не получается сначала прогреть масло, нужно попытаться его распылить. Простейшие горелки, изготовленные по схеме Бабингтона, могут успешно применяться в котлах. Конструкция предельно простая – топливо стекает по сферической поверхности. В последней сделано тонкое отверстие, через него подается сжатый воздух. Получается так, что масло сдувается со сферы, образуются маленькие капли, которые и можно воспламенить.

Работа горелки

В статье приведена упрощенная схема горелки, которая позволяет понять принцип ее работы. Смесь после распыления поджигается, а пламя используется для каких-либо целей. Вы можете поставить эту горелку в котел, работающий на любом типе топлива. В принципе, никто не мешает вам сделать котел самостоятельно. Обратите внимание на то, что практически нет испарения при работе – все процессы протекают при низкой температуре, главную роль играет сжатый воздух.

Чтобы более эффективно происходило горение, можно сделать систему подогрева, только использовать в ней маломощный ТЭН. В этом случае повысится эффективность, улучшится теплоотдача, пламя будет иметь красивый и ровный факел.

Преимущества горелки Бабингтона

У такой конструкции довольно много преимуществ. Самое главное – нет необходимости предварительно очищать отработанное масло. Ведь вы понимаете, что в отработке может содержаться очень большое количество примесей. Собственно, поэтому у масла такой специфический черный цвет. Также нельзя обойти стороной и второе преимущество – простоту изготовления. И если вы умеете работать с инструментами, то без труда сделаете эффективный и простой источник тепла на дешевом топливе.

Испарительные горелки на отработанном масле нуждаются в дополнительном источнике тепла. Поэтому приходится ставить ТЭНы, которые потребляют большое количество электроэнергии. Либо же можно усложнить конструкцию, чтобы масло подогревалось и образовывались легковоспламеняющиеся фракции. Что касается схемы Бабингтона, то она очень простая – без испарения обойтись еще можно, вот только компрессор обязательно использовать. Это вариант конструкции с облегченным распылением топлива.

Переделка промышленных горелок

Стоит заметить, что сделать горелку на масле-отработке с нуля намного проще, нежели переделывать промышленные образцы. Ведь все равно потребуется вкладывать средства. Например, при переделке горелки на дизтопливе придется затратить довольно много денег. В итоге и конструкция оказывается весьма сложной и требуется подогревать масло. Намного дешевле купить готовую масляную горелку или сделать ее самостоятельно.

Некоторые пытаются сделать горелку из паяльной лампы. Но это не очень хороший вариант, так как принцип работы у нее сильно отличается от того, какой необходим. В паяльной лампе форсунка прогревается, а масло вытесняется за счет давления из форсунки. Бензин – это очищенное топливо, чего не скажешь об отработанном масле. В нем есть и примеси металлов, и продукты сгорания солярки или бензина, а также иные виды загрязнений. В итоге форсунка засоряется очень быстро. Можно, конечно, модернизировать ее, но овчинка выделки не стоит – слишком дорого и трудозатратно. Поэтому рекомендуется отдать предпочтение горелке Бабингтона.

Что потребуется для самостоятельной сборки

А теперь подойдем ближе к тому, как сделать своими руками горелку на отработке. Плюс очевиден – вы получите качественное устройство, которое будет идеально работать, сможет составить конкуренцию любому промышленному образцу. А самое главное – стоимость у него оказывается очень низкой. Вам потребуется наличие компрессора, способного обеспечить давление не менее 2 Атм.

Идеальный вариант – от старого холодильника. Также вам нужно иметь такие материалы:

1. Топливный бак с установленным в него ТЭНом. Нагреватель работать будет не постоянно, с его помощью происходит частичный прогрев масла.
2. Второй бак, предназначенный для сбора масла, не отправленного в форсунку.
3. Медная трубка, чтобы подавать воздух к сфере горелки.
4. Трубка для слива отработки.
5. Насос для перекачки излишков в основной бачок.
6. Металлическая труба диаметром 2 дюйма для сопла.
7. Тройник для двухдюймовой трубы.
8. Материалы для сферической форсунки.

Когда подготовите все материалы, можно начинать изготовление горелки на отработке для твердотопливных котлов.

Форсунка

Сначала вам нужно сделать форсунку сферической формы, по ней в дальнейшем будет стекать топливо. В сфере делаете отверстие, диаметр должен быть примерно 0,25 мм. Обратите внимание на то, что от диаметра зависит мощность самодельной горелки. Чем меньше диаметр, тем ниже мощность и наоборот. Все трудности вас ожидают именно при изготовлении форсунки. Канал для прохода воздуха необходимо делать идеально ровным. Необходимо, чтобы бил воздух вперед, а не по стенкам форсунки. Лучший вариант – сделать отверстие на специальном станке.

Но если вам улыбнется удача, и вы найдете жиклер с нужным диаметром, то не упустите возможность и поставьте его в центре сферического элемента. Если же не находите полусферу, можно использовать небольшой отрезок листового металла с прикрепленным внутри жиклером. В результате вы получите форсунку для распыления масла. В нее будет поступать прогретое топливо, а распыление происходит благодаря поступающему воздуху. При установке такого устройства в универсальный котел вы получаете эффективный и дешевый источник тепла.

Сборка горелки

А теперь давайте поговорим о том, как сделать горелку на отработке и запустить ее. По сути, после изготовления форсунки можно смело утверждать, что основная часть изготовлена и ожидается только сборка. Теперь нужно все объединить в корпусе. А в его качестве можно использовать тройник и прикрученную к нему металлическую трубу. Длина ее должна быть примерно 20-40 см. Форсунка должна привариваться или прикручиваться к трубке, которая подает воздух. Второй конец трубки соединяется с компрессором.

Распылитель ставится внутри тройника и закрепляется при помощи фитингов. В самом тройнике нужно сделать отверстие, в него ставится трубка для подачи отработанного масла. Необходимо, чтобы она заканчивалась над распылителем. В качестве отводящей трубки используется нижний элемент тройника. Сюда вворачивается переходник для тонкой трубки, по которой будут уходить излишки в сливной бачок. Чтобы организовать подачу и отвод масла, нужно применять гибкие медные тонкие трубки.

Завершение изготовления

У горелки будет мощное пламя, но для бесперебойной работы важно, чтобы все конструкции внешних элементов были продуманы грамотно. В рассмотренном варианте отработка стекает по распылителю в форме сферы, но большая часть возвращается обратно в бак, небольшое количество попадает в сопло. Для увеличения эффективности рекомендуется установить в основном баке хотя бы слабенький нагревательный элемент. Если нет желания вручную переливать масло из одного бака в другой, нужно установить небольшой насос. Устанавливается он между бачками и позволяет перекачивать из одного в другой масло, обеспечивая тем самым круговорот.

Для увеличения ресурса агрегата рекомендуется соединения обрабатывать высокотемпературными герметиками. На ТЭНе рекомендуется поставить термостат (если такой не предусмотрен). Масло достаточно прогревать до температуры 70 градусов, больше смысла нет. В конечном результате у вас должно быть три узла, потребляющих энергию. К ним относятся:

1. Компрессор.
2. Масляный насос.
3. Нагревательный элемент.

К сожалению, сделать полностью энергонезависимую конструкцию не получится, так как не рекомендуется исключать ТЭН или масляный насос. Что касается компрессора, то без него горелка работать вообще не будет. Но все равно вы много экономите на топливе — отработанное масло стоит копейки.

подробная инструкция по изготовлению самодельной горелки

У владельцев загородной недвижимости, да и просто у любителей мастерить полезные в хозяйстве вещи периодически возникает потребность что-то спаять. Для этой цели хорошо подойдет газовая горелка, с помощью которой можно нагревать детали для их последующей обработки, паять или ремонтировать крышу.

Согласитесь, сейчас не проблема приобрести высокотемпературную горелку в строительном магазине, но стоить такое устройство будет в разы дороже самодельного. И горелка будет работать не хуже заводского аналога.

Из нашего материала вы узнаете, как собрать газовую горелку своими руками на пропане, какие инструменты и материалы для этого потребуются.

Содержание статьи:

• Устройство пропановой горелки
• Инструкция своими руками
  • Вариант 1 — простейшая горелка из куска трубы
  • Вариант 2 — мощная газовая горелка
  • Вариант 3 — Миниатюрная горелка 9002 Модель 9002
  • Правила безопасной эксплуатации оборудования
  • Выводы и полезное видео по теме

  Устройство пропановой горелки

  Прежде чем приступить к самостоятельному изготовлению газовой горелки, стоит разобраться в ее конструктивных особенностях и принципе работы.

  Обычно пропановая горелка состоит из следующих элементов:

  • корпус;
  • рычаг;
  • распределительный патрубок;
  • ;
  • газовая труба;
  • баллон с пропаном;
  • ;
  • хомуты для крепления.

  Пропан подается по шлангу из баллона под давлением. Объем газа регулируется рабочим клапаном на баллоне, но в целях безопасности стоит дополнительно установить понижающий редуктор.

  Это основные элементы, которые будут присутствовать в самодельном устройстве. Но в зависимости от выбранной модификации конструкция может незначительно отличаться

  Для открытия/закрытия подачи газа используется запорный вентиль. Он расположен за основным клапаном. Регулировка интенсивности пламени осуществляется с помощью рабочего крана.

  На одном конце газового шланга, по которому подается газ, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещается в металлический стакан, где, собственно, и происходит создание горючей смеси.

  Далее горючая смесь через форсунку под давлением поступает в область горения. Для поддержания равномерного процесса горения в форсунке специально предусмотрены отверстия.

  Ознакомившись с конструктивными особенностями устройства, можно приступать к созданию газовой горелки своими руками, тем более что это не так сложно, как может показаться на первый взгляд.

  Инструкция своими руками

  Далее мы расскажем о нескольких вариантах самодельных пропановых горелок, которые можно сделать своими руками. Для того чтобы построить самую простую горелку не потребуется много сил и умений, а вот над созданием двух других вариантов придется потрудиться.

  Вариант 1 — самая простая горелка из куска трубы

  Для сборки такой горелки потребуется совсем немного времени и сил. Но к процессу создания самоделки нужно подойти со всей ответственностью, ведь работать придется со взрывоопасным веществом и любая ошибка в конструкции устройства может привести к печальным последствиям.

  С помощью такого устройства можно нагревать металлические заготовки под ковку или нагревать их перед сваркой, а также ремонтировать битумные кровли. Для владельца частного дома такая самоделка в хозяйстве уж точно не будет лишней.

  Правильно изготовленная пропановая горелка прослужит долго. С ним вы сможете выполнять множество бытовых задач, не используя при этом ряд дорогостоящих инструментов

  Для изготовления самодельной газовой горелки вам потребуются следующие инструменты и материалы:

  • два отрезка трубы разного диаметра;
  фитинг
  • ;
  • газовый шланг;
  • коробка передач;
  • баллон с пропаном;
  • сварочный аппарат;
  • Болгарский.

  Подготовив все инструменты и материалы, можно приступать к сборке пропановой горелки. Но перед этим рекомендуем ознакомиться с правилами.

  Фотогалерея

  Фото

  Необходимо взять трубу диаметром 40 мм и болгаркой отрезать от нее кусок нужной длины

  Далее необходимо отшлифовать неровные края участков на трубе. Для выравнивания кромок внутри заготовки можно использовать напильник, а для шлифовки внешней кромки хорошо подойдет болгарка

  Находим трубу чуть меньшего диаметра, чем наша заготовка и привариваем к ней штуцер газовой сваркой

  Следующее, что нужно сделать, это заварить противоположное отверстие в трубе с фитингом, отшлифовать его и просверлить отверстие диаметром 0,9 мм

  Для того, чтобы проверить работоспособность самоделки, не стоит сразу заваривать ее наглухо . Лучше сварить три металлических стержня, проверить работу и только потом сварить полностью

  Подключаем прибор в сборе в «черновом варианте» к газовому баллону и проверяем его работоспособность. Если все в порядке — можно приступать к окончательной сборке

  Убедившись в исправности горелки, можно снять металлические стержни, сварить ее части и покрасить приспособление термостойкой краской

  После покраски высох, можно переходить к окончательной сборке устройства и подключению его к пропановому баллону. В целях собственной безопасности подключайте горелку только через редуктор.

  Шаг 1 — отрезать кусок трубы для горелки

  Шаг 2 — отшлифовать полученную заготовку

  Шаг 3 — присоединить штуцер к трубе

  Шаг 4 — приварить заднюю часть трубы

  Шаг 5 — собрать устройство

  Шаг 6 — проверка работоспособности горелки

  Шаг 7 — сборка и покраска изделия

  Шаг 8 — подключение горелки к баллону

  Как видите, ничего сложного в самостоятельной сборке горелки нет. газовая горелка. Изучив инструкцию и имея под рукой необходимый набор инструментов и материалов, сборка устройства займет не более часа.

  Вариант 2 — мощная газовая горелка

  Также предлагаем попробовать собрать более сложную конструктивно, но и более мощную горелку.

  Для сборки этого варианта вам понадобится немного больше инструментов и материалов, но результат вас не разочарует.

  Такую пропановую горелку можно использовать, например, для плавки металла в печи, для сжигания бурьяна на своем участке, а также для других целей.

  Итак, для сооружения пропановой горелки необходимо подготовить следующие материалы:

  • муфты — 1/2” и 1/4”;
  • ствол с резьбой — 1/2” и 1/8”;
  • заглушка с внутренней резьбой — 1/8″;
  • лапка — 1/4″*1/8″;
  • ниппель — 1/2″;
  • быстроразъемное соединение для газового оборудования низкого давления;
  • регулятор расхода пропана — 0,068-0,34 атмосферы
  • резьбовой герметик
  • металлический лист
  • саморезы
  • сверла — 6,4 мм и 0,8 мм

  Предпочтение лучше отдавать изделиям из латуни. , для конструирования самоделки понадобится следующий набор инструментов: разводной ключ, дрель, перфоратор, припой и флюс, паяльная лампа.

  Подготовив все необходимое, можно приступать к сборке устройства.

  Фотогалерея

  Фото

  Для начала просверлим отверстие диаметром 0,8 мм в латунной заглушке. А затем на стальной трубе возле конца линии резьбы сверлом 3,2 мм сверлим еще 4 отверстия

  Впаиваем латунный ствол в ниппель, а ниппель в свою очередь вкручиваем в муфту. Далее прикрепите втулку к концу металлического наконечника. Для повышения надежности соединений используйте резьбовой герметик

  Соединяем латунную заглушку с просверленным отверстием со стволом с резьбой и закручиваем соединение до упора. Полученную деталь вкручиваем в муфту

  Отрезаем кусок металлического листа необходимого размера, формируем из него конус. Далее прикручиваем конус саморезами к концу металлической трубы

  Стальную трубу соединяем с латунной втулкой. Закручиваем латунную муфту с другой стороны узла форсунки. Затем ввинтите ножку в латунную втулку. В конце устанавливается быстроразъемная муфта для газового оборудования низкого давления.

  Собрав устройство, можно подключить его к газовому баллону с пропаном. Для этого к баллону подсоединяется регулятор подачи газа, а к горелке быстроразъемный газовый штуцер

  . После соединения всех деталей необходимо обязательно проверить все соединения на предмет утечки газа. Проще всего смазать составы мыльной пеной. Если начинают появляться пузыри, соединения негерметичны

  Если не обнаружено утечек, можно приступать к проверке и эксплуатации пропановой газовой горелки

  Этап 1 — Просверлите газовые отверстия

  Этап 2 — Сборка узла ниппеля

  Этап 3 — Сборка узла сопла

  Этап 4 — Изготовление сопла горелки

  Этап 5 — Соедините полученные детали

  Этап 6 — Соедините горелки к баллону

  Этап 7 — Проверка на утечку газа

  Этап 8 — Проверка горелки в сборе

  Во время эксплуатации не забывайте, что пропан является взрывоопасным газом, и любое несоблюдение правил техники безопасности может привести к необратимым последствия.

  Поэтому перед тестированием устройства необходимо обязательно проверить все соединения на герметичность. И только убедившись, что течи нет, можно приступать к работе с самоделкой.

  Вариант 3 — Миниатюрная модель горелки

  Рассмотрим еще один вариант газовой горелки, работающей на пропане. Эту миниатюрную газовую горелку часто называют горелкой Бунзена.

  Особенность этого прибора в том, что его можно свободно держать в руках, не опасаясь получить ожог. Попробуем собрать его своими руками.

  Для работы вам понадобится:

  1. Старая газовая горелка.
  2. Тонкая медная труба 10 метров.
  3. Медная проволока.
  4. Игла с медицинским шприцем.
  5. Болт №8.

  Подготовив все необходимые материалы, можно приступать к созданию нашей самоделки.

  Для этого воспользуйтесь следующей инструкцией:

  Галерея изображений

  Фото

  Для создания горелки можно взять медную трубу, например, от кондиционера диаметром 8 мм, длиной 10 см. Отрезав кусок нужной длины, его нужно очистить от зазубрин внутри и снаружи. Также отпиливаем кусок трубки меньшего диаметра длиной около 4 см

  Для создания насадки горелки необходимо отрезать кусок иглы от медицинского шприца. Края иглы при надкусывании могут захватываться, поэтому рекомендуем зачистить их напильником, а затем пройтись тонкой проволокой

  Конец медной трубки нужно сжать пассатижами, чтобы зафиксировать иглу. Далее нужно обработать конец трубки фосфорной кислотой, припаять кусок толстой медной проволоки и запаять разрыв в трубке

  Если вы обрабатывали медную трубку фосфорной кислотой, то эти места нужно промыть обычной водой во избежание окисления. Далее припаиваем конец медной трубки как показано на фото

  Для упрощения регулировки пламени можно использовать болт М8. Для этого просверлите отверстие под болт в начале толстой медной трубки

  С помощью болта можно регулировать интенсивность пламени. Для надежности можно усилить соединение металлической гайкой

  Чтобы не держать горелку в руках, можно сделать для нее подставку. Для этого нужно сделать две петли из проволоки на горелке и сделать штатив для горелки. Для изготовления штатива нужно взять небольшой кусок толстой фанеры, просверлить с края отверстие и вставить в него кусок толстой медной проволоки. Подставка для горелки готова

  Собранная горелка с полностью вкрученным болтом дает минимальное пламя, а если открыть подачу воздуха, то пламя может гореть с большей интенсивностью. Не боясь обжечься, можно брать горелку в руки

  1 этап — подготовка трубки к горелке

  2 этап — сделать насадку из медицинской иглы

  3 этап — подключить трубку к проводу

  4 этап — соединяем два отрезка медной трубки

  5 этап — вставляем регулировочный болт

  Этап 6 — проверка настройки устройства

  Этап 7 — изготовление штатива для горелки

  Этап 8 — проверка работоспособности устройства

  Теперь вы знаете, как построить газовую горелку своими руками и что для этого потребуется. Как видите, ничего сложного в этом нет, достаточно соблюдать правила безопасной эксплуатации оборудования, о которых мы поговорим чуть ниже.

  Правила безопасной эксплуатации оборудования

  Газобаллонное оборудование при неправильном использовании может привести к сильному взрыву или пожару.

  При проведении сварочных работ обязательно стоит использовать средства индивидуальной защиты: очки, перчатки, спецобувь.

  Перед началом работы необходимо внимательно осмотреть оборудование на наличие повреждений. Если оборудование загрязнено, обязательно удалите грязь.

  Работать с пропановыми баллонами можно только в хорошо проветриваемых помещениях, при этом температура воздуха должна быть не ниже 0°С.

  Категорически запрещено:

  1. Работать вблизи открытого огня.
  2. Держите контейнер наклоненным во время работы.
  3. Поместите сосуды под солнце.
  4. Выполнять работы без редуктора.
  5. Нагрейте редуктор над открытым огнем.

  Кроме того, при появлении запаха газа необходимо немедленно прекратить работу и закрыть вентиль на баллоне. Также рекомендуем ознакомиться с магистралью с газом.

  Работая без средств индивидуальной защиты, можно получить ожог не только от открытого огня, но и от случайного контакта с горячими частями.

  Если вам не подходят рассмотренные самодельные горелки, рекомендуем ознакомиться с другими вариантами изготовления полезных самодельных горелок, рассмотренных в наших статьях, — и .

  Выводы и полезное видео по теме

  В видео пойдет речь о том, как самому сделать пропановую газовую горелку:

  Имея под рукой небольшой запас инструментов, схему газовой горелки и необходимые материалы, сможет каждый домашний мастер собрать пропановую горелку. Важно соблюдать и использовать только качественные материалы, допущенные к применению в системе бытового газоснабжения. Но если вы не уверены в собственных силах, лучше приобрести такое устройство в магазине.

  Если вам пришлось собрать пропановую горелку самостоятельно, поделитесь, пожалуйста, своими знаниями с нашими читателями, расскажите, какой вариант вы выбрали. Почему его выбрали и были ли сложности в процессе работы. Возможно у вас есть схема устройства и фото готовой самоделки — примените наглядную информацию при обсуждении материала.

  Справочник по горелкам для костра

  Горелка для костра — это сердце газовой костровой ямы, обеспечивающее теплое свечение естественного пламени без дров.

  Независимо от того, заменяете ли вы поврежденную горелку для костра, собираете ли вы свою собственную яму для костра или стол с нуля или исследуете лучшие модели перед покупкой, мы обеспечим вас. Вот что вам нужно знать о горелках для костра.

  На этой странице

  Что такое горелка для костра?

  Основой любого газового костра является горелка, элемент, определяющий форму и размер пламени.

  Как работают горелки для костров?

  По сути, горелки для костра представляют собой металлические трубки с крошечными отверстиями. Газовое топливо поступает в трубку и распределяется равномерно, выходя через отверстия. Система зажигания создает искру или пламя. Газ, выходящий из горелки, сгорает, образуя ровный массив естественного пламени.

  Поскольку горелки для костра часто прячут под лавовыми камнями или стеклом, их назначение и конструкция часто скрыты. Чтобы увидеть более наглядный пример этого процесса в действии, взгляните на газовую горелку на гриле или плите. Оба используют один и тот же процесс подачи, распределения и зажигания.

  Варианты базовой горелки включают размер, форму, материал и добавление газовых форсунок. Но прежде чем мы перейдем к самой горелке, нам нужно поговорить о топливе.

  Пропан и природный газ

  Ямы для газового костра работают на природном газе или жидком пропане. Выбор газа не влияет на саму горелку. Скорее, разница заключается в системе подачи, соединяющей источник топлива (газопровод или баллон с пропаном) и горелку.

  Пропан горит горячее, чем природный газ, поэтому ямы для костра на природном газе подают больше топлива в горелку, чтобы произвести такое же количество пламени, как и в яме для костра на пропане.

  При покупке горелки убедитесь, что она подходит для выбранного вами топлива, или купите комплект переходников, чтобы переоборудовать ее на это топливо. Многие горелки поставляются с моделями на пропане или природном газе или включают набор переходников.

  Тарелка или сковорода

  Тип топлива также влияет на другой элемент очага: плиту или сковороду горелки. Это плоский металлический диск, расположенный под горелкой. Сковороды имеют приподнятую внешнюю кромку, а тарелки, естественно, плоские. Для наших целей мы будем использовать эти термины взаимозаменяемо.

  Для костровых ям, работающих на природном газе, обычно не требуется кастрюля, но для большинства костровых ям, работающих на пропане, она необходима. Некоторые горелки продаются с прикрепленным поддоном.

  Для костровых ям нужна кастрюля, потому что пропан тяжелее воздуха. Если пропан осядет на дно костра, он может сразу воспламениться и вызвать сильный взрыв. Поддон держит его ближе к воспламенителю, чтобы он не просачивался на дно.

  Пропан также нуждается в смеси воздуха, чтобы гореть без образования сажи. Ямы для костра на пропане обычно имеют смеситель воздуха на линии подачи. Потому что природный газ легче воздуха, сгорает чисто и не требует поддона.

  Многие домашние мастера также выбирают кастрюли в ямах для костра на природном газе, потому что кастрюли облегчают заполнение ямы декоративными элементами, такими как лавовые камни или огненное стекло. Они также действуют как крышка, обеспечивая легкий доступ к днищу для обслуживания и очистки.

  Если вы используете кастрюлю для горелки, имейте в виду, что она также может задерживать воду и должна иметь дренажные отверстия или какой-либо другой способ сливать воду. Если в кастрюле скапливается слишком много воды, она может просочиться в отверстия горелки.

  Типы горелок для костра

  Помимо пропана и природного газа, существует ряд вариаций базовой горелки для костра.

  Стандартная горелка для костра

  Стандартная горелка имеет ряд небольших отверстий, просверленных или пробитых в ней для выхода газа. Горелки с перфорацией более экономичны, но в процессе перфорации вокруг отверстия могут остаться ямки, из-за которых может скапливаться небольшое количество воды. Производители просверленных горелок обычно не сбривают образовавшиеся заусенцы, поэтому они действуют как защита от проникновения воды.

  Горелка для костра с насадкой

  Горелка для костра с насадкой легко отличить от стандартной горелки. Вместо того, чтобы выпускать газ через простое отверстие на поверхности горелки, эти горелки окружены металлическими соплами, которые напоминают наконечники мойки высокого давления. Эти форсунки используют воздухозаборник для увеличения размера пламени.

  Сопловые горелки могут быть изготовлены из латуни, нержавеющей стали или из смеси этих двух материалов. Они имеют разные названия в зависимости от производителя. Примеры включают Bullet Burners от Outdoor Plus или Crossfire от Warming Trends. Производительность варьируется, но они производят значительно большее пламя при использовании значительно меньшего количества газа.

  Формы

  Горелки бывают разных форм и размеров. Некоторые популярные формы включают линейные (H, T и U), круглые, квадратные и изготовленные по индивидуальному заказу. Горелки большего размера выделяют больше тепла, а некоторые формы обеспечивают более равномерное поле пламени. Но по большей части форма — это вопрос личных предпочтений.

  БТЕ

  Горелки для костров рассчитаны в БТЕ (британские тепловые единицы). Btus указывают, сколько тепла выделяет пламя. Правильное количество будет зависеть от ваших личных предпочтений, подачи газа в ваш дом (для природного газа) или размера вашего баллона с пропаном.

  Типичные кострища находятся в диапазоне от 80 000 до 120 000 БТЕ при максимальной высоте пламени. Большинство газовых костровых ям являются регулируемыми.

  Те 20-фунтовые баллоны с пропаном, которые обычно можно увидеть на газовых грилях, могут доставлять около 430 000 БТЕ в течение одного часа. Таким образом, если у вас есть горелка для костра на 100 000 БТЕ, 20-фунтовый баллон с пропаном даст вам чуть более четырех часов времени горения на полной высоте пламени.

  Материал

  Горелки обычно изготавливаются из нержавеющей стали или латуни. Нержавеющая сталь значительно дешевле, но латунь более устойчива к погодным условиям и высоким температурам и служит дольше. С другой стороны, нержавеющая трубка легко гнется. Если вам нужны изогнутые или нестандартные формы, нержавеющая сталь предоставляет гораздо больше возможностей для настройки.

  Как выбрать горелку для костра

  Вы ищете новую готовую яму для костра, замену поврежденной горелки или создание индивидуальной ямы для костра своими руками?

  Покупка новой газовой топки

  Выберите модель с латунной горелкой, если вы планируете использовать ее в течение многих лет, или горелку с насадкой, если вы хотите яркое пламя. В противном случае просто решите, хотите ли вы модель на природном газе или пропане, а также какую Btus вы хотите.

  Покупка сменной горелки для костра

  В этом случае постарайтесь максимально приблизиться к существующей модели. Размер и форма обычно определяются ямой для костра, поэтому здесь не так много свободы действий. Вы можете перейти на латунную горелку или горелку с соплом. Но в остальном лучше всего придерживаться существующего типа горелки.

  Создание газовой ямы для костра своими руками

  Это область, где у вас будет наибольшая свобода и наибольшее количество вариантов выбора. Не торопитесь, чтобы убедиться, что вы покупаете подходящее оборудование для вашего типа топлива.

  Что касается размера, старайтесь, чтобы расстояние между краем горелки и внешней стороной очага составляло не менее трех дюймов. Некоторые производители горелок имеют несколько иные характеристики, но три дюйма — это хороший показатель, чтобы гарантировать, что пламя имеет достаточное количество воздуха, не выплескиваясь из корпуса костровой ямы.

  Популярные видео

  ⓘ

  Как построить яму для костра на природном газе своими руками? – Старфаер Прямая

  перейти к содержанию

  ОСЕННИЕ СПЕЦПРЕДЛОЖЕНИЯ!

  ОСЕННИЕ СПЕЦПРЕДЛОЖЕНИЯ ЗДЕСЬ!

  Главная > От экспертов > Как построить своими руками яму для костра на природном газе?

  Элементы

  Fire прекрасно дополняют задний двор и патио, обеспечивая роскошное тепло и уютное акцентное освещение. И если вы знакомы с практикой, то вам знакомо приятное чувство завершения проекта. Независимо от того, решаете ли вы что-то маленькое или выполняете крупномасштабную работу, мы проведем вас через краткое изложение ключевых элементов, необходимых для создания собственной газовой ямы вашей мечты!



  Планирование установки

  _{Расположение, размер и распределение тепла — это лишь некоторые из факторов, которые могут повлиять на то, как будет построена газовая яма для костра своими руками. Имея представление о том, где вы планируете установить место для костра, и понимание расстояния до горючих материалов, вы можете сыграть огромную роль в определении планировки и размера вашего места для костра.}

  В первую очередь крайне важно всегда сверяться с местными строительными нормами и правилами, чтобы убедиться, что место для костра разрешено в вашем районе . Это первый шаг, и его следует выполнить до конца, прежде чем начинать какие-либо планы по установке. Из-за серьезных опасностей, связанных с горючими материалами и пожаром, несоблюдение таких правил может привести к повреждению имущества, гибели людей и ответственности. Мы всегда рекомендуем нанимать сертифицированного профессионального газового установщика для вашего проекта «Сделай сам», так как это даст вам и вашим близким душевное спокойствие, зная, что ваша яма для костра правильно построена и установлена ​​в месте, которое находится на безопасном расстоянии от окружающих горючих материалов.

  После того, как вы подтвердите требования местных строительных норм и правил и наймете сертифицированного специалиста, мы перейдем к остальным! В вашем стремлении найти подходящие детали и компоненты для вашего оазиса на открытом воздухе мы понимаем, как может быть немного сложно знать, с чего начать. Простой способ сузить свой выбор — спросить себя, каковы ваши цели. Где вы представляете установку своего костра? Сколько людей вы пытаетесь разместить? Какое распределение тепла вы ищете? Когда у вас есть общее представление о том, чего вы хотите, важно понимать, что определенные факторы могут определять остальную часть того, как будет построена ваша газовая яма для костра своими руками. Читай дальше что бы узнать!



  Упрощение времени строительства на месте с помощью ограждений

  _{Незавершенные ограждения для костровых ям, такие как квадратное незавершенное ограждение для костровой ямы от HPC, изображенное слева, и квадратная готовая к отделке костровая яма от The Outdoor Plus, изображенное справа, представляют собой сборные оболочки, которые обеспечивают базовую структуру. Эти раковины дают вам свободу настраивать внешний вид вашей ямы для костра своими руками, выбирая облицовку из камня, шпона или лепнины для этой традиционной или современной эстетики.}

  Чтобы сократить время, затрачиваемое на ваш проект, мы рекомендуем незавершенные ограждения для костра. Несмотря на то, что незавершенные ограждения для костра не являются обязательными, они представляют собой сборные оболочки, которые обеспечивают базовую основу для газового костра своими руками, так что не приходится гадать. Они часто изготавливаются из прочного картона и могут иметь круглую, квадратную, прямоугольную и даже специальную форму, например восьмиугольную. Размеры 36–45 дюймов достаточно велики, чтобы вместить 6–8 человек, а размеры 45–60 дюймов достаточно велики, чтобы с комфортом разместиться 8–12 человек.

  В то время как кострища могут быть изготовлены из различных типов материалов, таких как медь, сталь, алюминий и бетон, в самодельных кострищах, в частности, используются кирпичи, лепнина, камень и облицовка из шпона, большинство из которых можно найти в вашем местном доме. магазин улучшений. Независимо от того, предпочитаете ли вы традиционный кирпичный вид или хотите выбрать более современный стиль, незавершенные корпуса станут отличным выбором и помогут сэкономить деньги за счет сокращения времени строительства.

  Если вы обнаружите, что незавершенные ограждения костровой ямы просто не для вас, и вы хотите придерживаться старых добрых основных кирпичей или бетонной брусчатки, просто знайте, что вашей костровой яме по-прежнему потребуется вентиляция (мы обсудим это более подробно позже). в статье.)



  Определение размера газовой горелки и сковороды

  _{Инвестируйте в высококачественную газовую горелку и сковороду для своего проекта костра своими руками. Газовые горелки и сковороды, изготовленные из нержавеющей стали 304, гарантируют, что ваши инвестиции не заржавеют и не разъедутся под воздействием внешних факторов.}

  Добейтесь наилучшего распределения тепла и наслаждайтесь пылающим огнем, инвестируя в высококачественные компоненты. Горелки и сковороды, изготовленные из нержавеющей стали 304, гарантируют, что они не будут ржаветь и подвергаться коррозии при воздействии природных элементов на открытом воздухе. Наши горелки Starfire Designs собственного производства имеют приподнятую втулку размером 1/2 дюйма, предназначенную для предотвращения скопления влаги на поддоне и ее просачивания в газопровод. Наши круглые и квадратные поддоны для горелок специально разработаны со сливными отверстиями для слива воды. предлагаем газовые горелки различных размеров и форм в соответствии с потребностями вашего жилого пространства.0003

  Профессиональный совет : Сократите время и деньги с помощью системных комплектов для горелок Fire Pit. Вместо того, чтобы покупать компоненты по отдельности, эти комплекты включают в себя кастрюлю, горелку и систему розжига, что упрощает задачу.

  Имейте в виду, что топливная магистраль определяет размер горелки. Горелки размером менее 30 дюймов имеют входное отверстие для газа 1/2 дюйма — это то, что мы называем стандартной производительностью в отрасли. Горелки размером более 30 дюймов имеют входное отверстие для газа 3/4 дюйма, и это то, что мы называем высокой производительностью. Если вы еще не определили общую желаемую тепловую мощность для вашего жилого помещения на открытом воздухе, обязательно прочитайте нашу статью «Руководство по БТЕ». Он предлагает исчерпывающую информацию о том, что такое британская термальная единица, как она влияет на высоту пламени и как она связана с давлением газа.

  Если у вас нет доступа к газовой линии в вашем районе, но вы все равно хотите получить удовольствие от постройки чего-то, чем вы можете гордиться, яма для костра на пропане, сделанная своими руками, может оказаться для вас лучшим вариантом.



  Сокращение затрат с помощью выступов, подходящих по форме

  _{Сокращение затрат на материалы с помощью выступов для костра, подходящих по форме. Эти кронштейны, которые помогают поддерживать вашу газовую горелку и кастрюлю, преднамеренно оставляют пустое пространство внутри корпуса, чтобы способствовать потоку воздуха и правильному сгоранию.}

  Когда речь идет об упрощении проектов, единственным рекомендуемым исключением являются выступы, подходящие по форме. Уступы с геометрическим замыканием представляют собой кронштейны, устанавливаемые внутри проема корпуса для поддержки горелки и кастрюли. Пустое пространство внутри корпуса, под горелкой и поддоном, которое создают эти выступы, работает вместе с вентиляционными отверстиями, помогая улучшить поток воздуха, столь необходимый для вентиляции и горения. Уступы также предлагают дополнительное преимущество, заключающееся в минимизации необходимости покупать фунты на фунты наполнителя лавового камня, что делает его популярным решением для экономии денег.

  Если у вас есть круглая яма для костра, мы настоятельно рекомендуем подходящие выступы для костра. Наш облегающий выступ может иметь форму, подходящую для вогнутых, выпуклых и линейных внутренних стен. Хотя это отличный вариант для контурирования практически любой стилизованной конструкции, мы рекомендуем угловые утюги с прорезями для других форм костровых ям. Если вы планируете соорудить место для костра размером более 30 дюймов, мы рекомендуем закрепить кастрюлю и горелку поперечными перекладинами для более надежной поддержки.0029

  Подключение источника топлива к системе газовой горелки с помощью бесшумной гибкой линии может кардинально изменить атмосферу, созданную в вашем оазисе на открытом воздухе. Устраните нежелательный свистящий шум, вызванный трением между давлением газа и низкокачественной конструкцией, такой как резиновые шланги, и выберите гибкие трубопроводы из нержавеющей стали и гофрированные ребра.



  Оптимизация воздушного потока и производительности с помощью вентиляционных отверстий

  Поток воздуха играет решающую роль в успешной работе вашей газовой топки. Для поддержания правильного горения необходимо равное количество кислорода, тепла и топлива. Это означает, что когда присутствует больше (или меньше) одного элемента, процесс горения может прекратиться, не давая вашей яме для костра производить роскошное пламя, которого вы жаждете, или может создать избыточное давление, вызывая потенциальную опасность взрыва.

  Поэтому мы рекомендуем установить как минимум два вентиляционных отверстия на уровне земли для оптимальной перекрестной вентиляции, контроля температуры и отвода воды. Холодный воздух, поступающий внутрь корпуса, смешивается с другими элементами тепла и топлива для сгорания, а затем выпускается обратно через вентиляционное отверстие для регулирования температуры. Вентиляционные отверстия необходимы, чтобы свести к минимуму перегрев, особенно если вы планируете установить электронную систему зажигания или использовать пропан в качестве источника топлива (обязательно ознакомьтесь с нашей предыдущей статьей о пропановой яме для костра своими руками для получения более подробной информации).

  Поскольку электронные компоненты подвержены перегреву, им необходим выход для отвода избыточного тепла. И кострища, работающие на пропане, не исключение. Поскольку газообразный пропан тяжелее воздуха, он будет скапливаться и скапливаться на полу, что часто позволяет ему оставаться незамеченным при утечке газа. Ямы для газового костра требуют достаточной вентиляции в основании ямы для костра, чтобы предотвратить скопление топлива или повышение давления, каждое из которых может вызвать взрыв.

  Вентиляционные отверстия работают одновременно с системой горелки для отвода воды, которая также может вызвать нежелательные повреждения, такие как ржавчина и коррозия. Помните, как мы упоминали ранее, как наши облегающие выступы помогают поддерживать систему горелок и оставляют пустое внутреннее пространство внутри корпуса? Вентиляционные отверстия, расположенные в нижней части корпуса, помогают удалять воду и предотвращают ее скопление внутри.



  Разжигание идеального огня с помощью систем зажигания

  _{Независимо от того, настраиваете ли вы свою газовую яму своими руками с помощью традиционной ручной системы зажигания спички или модернизируете ее до удобного искрового зажигания с кнопкой или электронной системы зажигания, мы предлагаем широкий выбор комплектов горелок для костра, чтобы удовлетворить любые потребности на открытом воздухе.}

  Оживите свое место для костра, выбрав систему розжига. Системы розжига со спичечным зажиганием представляют собой стандартный метод освещения, требующий поворота ключевого клапана одной рукой и одновременного зажигания системы горелки с длительным зажиганием другой рукой. Поскольку в системах с спичечным освещением задействовано меньше движущихся частей, они являются отличным вариантом, если у вас ограниченный бюджет и вы хотите меньше беспокоиться об обслуживании. Чтобы не возиться со спичками и длинными зажигалками, вы можете рассмотреть другие варианты запуска.

  Кнопочные искровые зажигатели — это всего лишь шаг вперед по сравнению с системами зажигания со спичками, но вместо того, чтобы использовать длинную зажигалку для зажигания пламени, вы создаете искру, нажимая кнопку. Если безопасность и комфорт являются для вас главным приоритетом, вы можете рассмотреть возможность использования электронной системы зажигания. Электронные системы зажигания могут быть подключены к настенному выключателю, пульту дистанционного управления или домашней системе для удобства освещения. Они имеют встроенную функцию, которая будет контролировать пламя и автоматически отключать подачу газа в вашу систему горелки, если будет обнаружено отсутствие пламени, что в целом повышает уровень безопасности и душевного спокойствия. Просто имейте в виду, что зажигание с участием электронных компонентов, как правило, более дорогое и требует большего обслуживания, такого как замена батарей и замена электронных частей с течением времени.



  Украшение огнеупорным стеклом и другими альтернативными огнеупорными средствами

  _{Персонализируйте свой проект костровой ямы, выбрав огнеупорное стекло, лавовый камень или форму огня.}

  Добейтесь желаемого внешнего вида, украсив вашу систему горелок огнеупорным стеклом или другими альтернативными материалами для пожаротушения. От яркого огненного стекла, похожего на драгоценный камень, до традиционных лавовых камней и современных огненных форм — каждый найдет свой стиль. Самое замечательное в огненных носителях то, что вы можете менять их в зависимости от сезона, чтобы они соответствовали вашему декору. Не всегда нужно придерживаться одного стиля. Все материалы, вложенные в ваш проект костровой ямы своими руками, от корпуса и компонентов и даже до самих средств пожаротушения, должны быть специально изготовлены для использования при пожарах. Обычные камни, речные камни и тому подобное, которые вы видите в природе, не должны использоваться в вашей яме для костра, так как они могут треснуть и треснуть.



  Наем сертифицированного профессионального газового сантехника для обеспечения безопасности

  _{Наем сертифицированного и профессионального установщика для вашего проекта газовой пожарной ямы своими руками важен для обеспечения безопасности и надлежащей работы.}

  Прежде чем приступить к реализации проекта «Сделай сам», обязательно обратитесь к сертифицированному и профессиональному установщику, чтобы обеспечить безопасность и надлежащую работу (здесь более подробно объясняется, почему вам следует нанять профессионального установщика). Поскольку природный газ и пропан являются горючими материалами, утечка газа в результате неправильной установки или неплотно закрепленных фитингов может привести к взрывам и отравлению угарным газом.

  Даже если детали и компоненты установлены правильно, слишком большое количество горючей среды может привести к нежелательному взрыву из-за плохой вентиляции и ограниченного потока воздуха. Крайне важно следовать инструкциям, приведенным в руководстве пользователя , даже для пожароопасных сред. Наняв профессионального установщика, вы не только сэкономите время и деньги, но и получите комфорт и удовлетворение, зная, что вы и ваши близкие можете безопасно пользоваться своими самодельными кострами. Никто не хочет платить скрытые расходы или жить с последствиями травм близких, вызванных опасной и неправильной установкой. Ты?



  С помощью приведенного выше контрольного списка мы надеемся, что предоставили некоторые полезные инструменты для планирования вашего проекта газовой ямы для костра своими руками. Хотя наличие высококачественных компонентов так же важно, как наличие правильных деталей; Более того, найм сертифицированного специалиста для наблюдения за вашей установкой является первостепенным для вашей безопасности и безопасности близких. Не уверены, какие детали или компоненты лучше всего подойдут для вашего помещения? Наши знающие члены команды здесь, чтобы помочь вам в вашем путешествии DIY. Напишите нам в чат в правом нижнем углу страницы, заполните форму на странице «Контакты» или позвоните по телефону (866) 578-8538.

  _{Главное изображение заголовка: убедитесь, что ваш проект костра своими руками изготовлен из высококачественных деталей и компонентов.}

  ОБ АВТОРЕ

  Стефани Фиммасук

  Страстный скалолаз, Стефани является одним из членов команды электронной коммерции, отвечающей за добавление и ведение списков продуктов на веб-сайте.

  ---

  Последние сообщения

  • Будьте экологичны. Будьте экосмарт.
  • В чем разница между ямой для костра, столом для костра и чашей для костра?
  • Что делать с бетоном?
  • PowerGlow: удобная электронная система розжига
  • Почему в некоторых штатах запрещены газовые камины без вентиляции?
  • Что нужно знать перед сборкой или обновлением камина

  Узнать больше

  • Обзоры брендов
  • Вдохновение для дизайна
  • Сделай это сам
  • Огненное стекло и медиа
  • Костровые ямы и столы
  • Камины и очаг
  • Внутренняя жизнь
  • Кулинария на свежем воздухе и барбекю
  • Жизнь на открытом воздухе
  • Мебель для патио
  • Отопление патио
  • Новости звездного огня
  • Команда в центре внимания
  • Советы и советы
  • Зонты и тени

  {{ tier_title }}

  «,»reward_you_get_popup»:»Вы получаете»,»reward_they_get_popup»:»Они получают»,»reward_free_shipping_popup»:»Вы получаете скидку на бесплатную доставку\r\n Они получают скидку на бесплатную доставку»,»reward_you_get_free_popup «:»Бесплатная доставка»,»popup_item_tier_benefits_title»:»Преимущества»,»popup_item_tier_benefits_next_tier»:»Следующий уровень»,»popup_item_tier_benefits_list_of_tiers»:»Список уровней»,»reward_tier_achieved_on»:»Достигнуто {{ month }} {{ day } }, {{ year }}»,»reward_tier_multiply»:»Множитель»,»reward_tier_multiply_points»:»{{multiply_points }}x»,»earn_tier_more_points»:»Заработано {{ more_points }}/{{ next_tier_points }} {{ points_name }}»,»reward_as_discount»:»{{ сумма }} скидка»,»reward_as_points»:»{{ сумма }} {{ points_name }}»,»reward_as_gift_card»:»{{ сумма }} подарочная карта»,»flexible_discount «:»Скидка»,»flexible_discount_price»:»Цена со скидкой»,» available_discount_title»:»В данный момент у вас нет доступных наград»,»reward_your_tier»:»Ваш уровень:»,»reward_next_tier»:»Нет уровень xt:»,»reward_page_confirm»:»Подтвердить обмен»,»reward_redeem_cancel»:»Отменить»,»reward_redeem_confirm»:»Подтвердить»,»reward_page_earn_points»:»Заработать баллы»,»reward_not_enough_points»:»Недостаточно баллов»,» select_rewards»:»Выберите награду»,»reward_birthday»:»День рождения»,»reward_enter_birthday»:»Введите день рождения»,»reward_please_enter_birthday»:»Пожалуйста, укажите день рождения»,»reward_enter_valid_birthday»:»Введите правильную дату дня рождения»,» warning_title_for_reward»:»К сожалению, похоже, что программа лояльности и вознаграждений недоступна для этой учетной записи. «,»warning_title_for_reward_requirelogin»:»Чтобы принять участие в нашей программе лояльности и вознаграждений, вы должны сначала подтвердить свою учетную запись. Пожалуйста, войдите в систему, чтобы проверить свое право на участие.»,»reward_notifications_earned_points»:»Вы заработали {{ points_name }}!»,»reward_notifications_spend_your_points»:»Потратьте свои баллы! У вас есть
  {{ point_balance }} {{ points_name }}»,»reward_activity_reset_points»:»Сбросить баллы»,»reward_activity_reset_tiers»:»Сбросить уровни»,»reward_activity_reset_tiers_description»:»»,»reward_notifications_you_have»:»У вас есть
  {{ points_name }}»,»reward_notifications_discount_check»:»Используйте скидку на странице оформления заказа»,»reward_notifications_add_discount_to_your_cart»:»У вас есть доступная скидка. Добавьте скидку в корзину!»,»reward_discount_unavailable»:»Скидка недоступна»,»reward_program_emails»:»Письма по бонусной программе»,»reward_title_earn_for_place_order»:»Купите этот товар и заработайте {{ points_count }} {{ points_name }}»,» награда_title_earn_for_place_order_on_cart_or_checkout»:»Вы зарабатываете {{points_count}} {{points_name}} за эту покупку»,»reward_save_btn»:»Сохранить»,»reward_delay_points_pending_status_rule»:»В ожидании»,»referral_page_inviting_text»:»Пригласив друга»,» referral_page_your_benefit»:»Ваша выгода»,»referral_page_your_friends_benefit»:»Привилегия вашего друга»,»referral_page_get»:»Получите»,»referral_page_no_reward_text»:»похвалите, пригласив своих друзей!»,»referral_link»:»Реферальная ссылка»,»copy_link «:»Копировать ссылку»,»referral_page_share_title»:»Поделиться в социальных сетях»,»referral_page_active_discounts»:»Активные скидки»,»claim_referral»:»Claim»,»referral_notification_label»:»Пожалуйста, введите адрес электронной почты, чтобы получить подарок», «email_sent_successfully»:»Ваше письмо успешно отправлено полностью!»,»referral_page_share_link_not_log_in»:»Войдите, чтобы начать делиться ссылкой»,»reward_activities_order_refund»:»Возврат заказа»,»reward_activities_order_updated»:»{{rule_title}} (Заказ обновлен)»,»activity_refund_earn_point»:»-{ { points_count }} {{ points_name }}»,»activity_refund_earn_points»:»-{{ points_count }} {{ points_name }}»,»activity_order_tier_lowered»:»Уровень понижен ({{ tier_title }})»,»order_refunded_activity_spend»:» +{{ points_count }} {{ points_name }}»,»reward_activity_discount_refund»:»Возврат скидки»,»reward_activity_gift_card_refund»:»Возврат подарочной карты»,»refund_tier_activity_discount_refund»:»Возврат скидки ({{ Discount_code }})»,»referrer_guest_notify_message «:»Зарегистрируйтесь, чтобы получить скидку»,»reward_sender_block_list_in_referral_program»:»К сожалению, эта реферальная ссылка больше не активна»,»referral_title_history»:»История»,»referral_not_allowed_to_use_referral_program»:»Вам не разрешено использовать реферальную программу», «referral_no_activity»:»Нет активности»,»referral_history_c ustomer_name»:»Имя»,»referral_history_customer_email»:»Электронная почта»,»referral_history_status»:»Статус»,»referral_history_date»:»Дата»,»order_redeem_discount_name»:»Скидка на заказ ({{ name_order }})», «discount_expire_in_day»:»Скидка действует через {{ days_count }} день»,»discount_expire_in_days»:»Скидка действует через {{ days_count }} дней»,»activity_discount_expired_code»:»Скидка истекает {{ code }}»,»activity_discount_expired»: «Срок действия скидки истек»,»current_balance»:»Текущий баланс»,»birthday_gift_multiply_message»:»Баллы за каждый заказ, сделанный в день вашего рождения, будут умножены на {{multiply_points }}!»,»your_discount_code»:»Ваш код скидки:», «verify_account_message»:»Чтобы получить вознаграждение за создание учетной записи, подтвердите свой адрес электронной почты.
