Alice in Wonderland Алиса в Стране чудес: Как самостоятельно заправлять автомобили природным газом в домашних условиях от обычной кухонной плиты Gaz zapravka. Методики, технологии, инструкции, чертежи и описание компрессоров и насосов для сжижения метана или пропана, чтобы заправить автомобиль с наглядными фото. Как самому сделать АЗС
Раз в три года необходимо проверять баллоны высокого давления гидравлическим испытанием, раз в год — необходимо сдавать на проверку. К поверхности баллонов категорически запрещено крепить сваркой конструктивные элементы. При заправке автомобиля необходимо контролировать давление газа на входе и выходе компрессора, температуру цилиндров, давление в системе смазки. Во время заправки в автомобиле не должно быть людей.
При обнаружении пропусков газа заправку необходимо выполнять при следующих условиях: заправку делать только при закрытом расходном вентиле, при заправке не стоять возле заправочного шланга, не подтягивать гайки во время заправки под давлением, не стучать металлическими предметами по деталям заправочной системы. Отсоединять заправочный шланг необходимо только после закрытия заправочного вентиля. При достижении рабочего давления в баллонах необходимо выключить двигатель компрессора, закрыть заправочный вентиль, закрыть вентиль на входе компрессора.
В заключении хотелось бы сказать, что задача заключалась в том, чтобы дать Вам упрощенную, доступную и в тоже время безопасную и работоспособную конструкцию заправочного устройства, которую можно собрать за достаточно короткое время и получать моральное и материальное удовольствие от своей работы.
Ну и напоследок, порадуем экологов и общество Greenpeace. У двигателя, работающего на метане, намного меньше токсичность отработавших газов. Более чем втрое уменьшается количество токсичной окиси углерода СО (угарный газ), в 1,6 раза – содержание канцерогенных углеводородов СН, состоящих из частиц несгоревшего топлива. Концентрация окиси азота NO и двуокиси NO2 при работе двигателя на газе снижается в 1,2 раза.
Какие выводы можно из этого сделать? Перевод современных автомобилей на метан хоть и затратная, но несложная операция. При этом, за счет более низкой стоимости газа затраты быстро окупаются. Если взять в расчет возможность установки заправочной станции дома, то это самый экономически выгодный вариант из существующих на рынке.
remontavto-moto-velo.blogspot.com
Заправка метаном в домашних условиях
Как правило владельцы автомобилей всегда заправляют свои транспортные средства, но существуют и другие альтернативные методы заправки машин.
Очень популярным средством для заправки в нынешнее время становится метан. Особенно большой популярностью он пользуется в странах Европы и Северной Америки.
Этим газом уже все больше и больше людей заправляют свои средства. Конечно же, что для того, чтобы существенно сэкономить время и деньги владельцы автомобилей предпочитают делать заправку метаном в домашних условиях.
Заправка метаном в домашних условиях
Для того, чтобы произвести заправку метаном дома нужно будет сделать следующие этапы работ:
1) Взять компрессор, который будет производить хотя бы около 20 кубических метров газа в течении одного часа;
2) Правильно подключить этот компрессор к установке, так как неправильное подключение может привести к тому, что будет происходить процесс вытекания газа.
3) Установить избыточное давление в сети на уровне 2 кПа. При этом нужно помнить, что если неправильно сделать проектирование отбора газа, то может вступить в работу автоматика для защиты;
4) Подключить компрессор к сети. Подключение возможно если давление в сети составляет около 6 – 10 атмосфер.
Если давление в сети уходится на уровне среднего, то тогда намного легче будет компрессору поднять это давление, а также будет тратится существенно меньше электроэнергии, что позволит сэкономить счета за электричество.
В конце хотелось бы навести пример.
Если нужно заправить к примеру 20 кубических метров газа для автомобиля, то необходимо будет выкачать газ из 1,3 км трубопровода, при этом сеть давления должна быть на низком уровне, а диаметр трубы должен быть 140 мм.
Видео как правильно качественно, а главное безопасно для жизни делается заправка метаном дома можно посмотреть здесь
АГНКС — Каталог АГНКС | Бытовые компрессоры для заправки метаном
В этом разделе предлагаем Вашему вниманию информацию о компактных компрессорах для сжатия природного газа. Эти компрессоры предназначены для заправки природным газом различных устройств и главным образом используются, чтобы сжать и заправить природным газом автомобили давлением 200 бар.
Действующих метановых заправок (АГНКС) на территории РФ на сегодняшний день около 350 штук, что для территории такой громадной страны как Россия явно не достаточно… И зачастую эти заправки расположены очень далеко от автовладельцев, использующих природный газ в качестве моторного топлива (иногда в соседних городах или даже областях).
Простым решением в этом случае может быть применение своего собственного компрессора для сжатия метана. Мы можем предложить вам целое семейство итальянских компрессоров, которые условно можно отнести к бытовому классу, так как они могут быть установлены везде, где есть доступ к бытовой или магистральной газовой сети и источнику электропитания 220 В.
Монтаж и установку газовых компрессоров могут производить организации (или ИП), которые имеют свидетельство о допуске СРО для работ по устройству наружных сетей газоснабжения, при этом их специалисты должны иметь соответствующий допуск на работу с газоопасным оборудованием!
К сожалению, в России (в отличие от всего остального цивилизованного мира) подключение компрессорного метанового оборудования непосредственно в частном доме запрещено. Точнее, у нас нет определенного закона, который регламентировал бы этот вопрос, кроме норм пожарной безопасности НПБ111-98. Согласно этим нормам оборудование с наличием сжатого природного газа необходимо устанавливать на расстоянии, как минимум, 35 метров от жилых и общественных зданий.
На производстве, руководствуясь теми-же нормами можно построить, так называемый метановый газозаправочный пункт (МГЗП) на расстоянии не менее 25 метров от производственных или складских зданий и сооружений.
Основные параметры мини-агнкс:
- Производительность (FGD) 1,5-10 мЗ/час
- Давление избыточное газа на входе 0.03 атм (при более высоких значениях входного давления газа в магистрали необходима установка понижающего редукционного клапана)
- Давление избыточное газа на выходе 200 бар или 250 бар.
- Мощность двигателя от 0,8 кВт до 3 кВт
|
|
|
|
PHILL |
FMQ-2,5 |
МКМ-04 |
MCH 5 — 10
|
Технические характеристики и стоимость:
Модель |
PHILL (Филл) Италия |
FMQ-2,5 Италия |
МКМ-04 Россия |
MCH-5 Италия |
MCH-10 Италия |
MCH-10/13 Италия |
Производительность (м3час) @ 250 бар изб. рабочего давления | 1,5 | 3,5 | 3,5 | 5 | 10 | 13 |
Время заправки одного 50-ти литрового баллона | 7 часов | 3 часа | 3 часа | 2 часа | 1 час | 42 мин |
Давление на входе изб. (атм) | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 6 |
Давление на выходе изб. (атм) | 200 | 200 | 200 | 200 / 250 | 200 / 250 | 200 / 250 |
Мощность двигателя (кВт) | 0,8 | 1,2 | 1,2 | 2 | 3 | 3,2 |
Габаритные размеры (Д х Ш х В), мм | 350 х 330 х 760 | 540 х 500 х 990 | 500 х 500 х 600 | 700 x 670 x 1050 | 700 x 670 x 1050 | 700 x 670 x 1050 |
Вес, кг | 45 | 68 | 45 | 160 | 180 | 183 |
Варианты установки | на стене | на полу | на полу | на полу | на полу | на полу |
Стоимость, (вкл.НДС) | 3 990 Евро | 435 000 руб |
299 990 руб
|
470 000 руб | 550 000 руб | 550 000 руб |
Подробнее о бытовых метановых компрессорах:
Видео по компрессору PHILL:
Видео по этой теме
agnks.com
Компрессоры для метана | Мембранные компрессоры
Компрессоры для перекачки чистого метана и заправки баллонов низкого и высокого давления по индивидуальному заказу.
Часто встречаются ситуации, когда нужно:
- переместить метан из одной емкости и подать его потребителю
- заправить метаном баллоны высокого давления (до 400 бар изб. и более)
- дожать метан с одного давления до более высокого и подать потребителю
И желательно, чтобы метан при этом оставался чистым и без примесей масла…
В данном разделе вы найдете краткие технические характеристики доступных для заказа мембранных компрессоров (или компрессорных станций) Ковинт КСВД-М (Россия) для перекачки метана и заправки баллонов.
Компрессоры этого модельного ряда рекомендованы для работы с чистым метаном для тех случаев, когда загрязнение рабочего газа примесями масла недопустимы.
Мембранные блоки сжатия
Отмечу, что на данный момент наше производство заключается в узловой сборке. Мы не «льем» корпуса и мембранные блоки, мы не производим электродвигатели и т.д.
Основа наших дожимных мембранных компрессоров — это мембранные блоки ведущих мировых производителей (более подробно об изготовителе читайте в разделе «Полезная информация»).
В некоторых случаях можно также сказать, что мы доводим «до ума» существующее оборудование. Т.е. самостоятельно разрабатываем рамы, системы управления и автоматики, системы охлаждения и другие элементы конструкции, а также проводим тестовые испытания перед отправкой клиенту.
В модельном ряду используются одно, двух, трех и четырех ступенчатые мембранные блоки, примеры которых можно увидеть на фотографиях ниже.

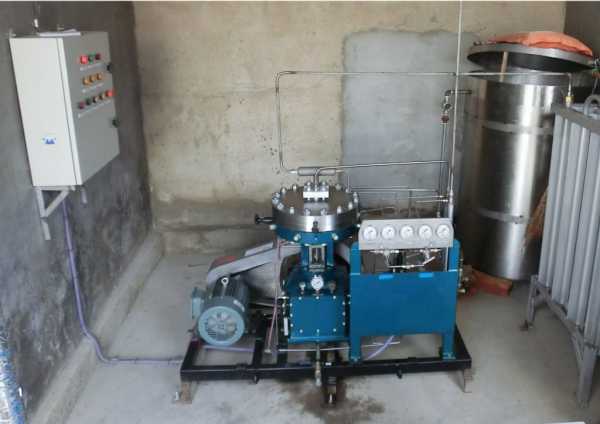

Компрессорная станция Ковинт КСВД-М 1
Компрессорная станция Ковинт КСВД-М 2
Панели управления
Для простоты эксплуатации мы самостоятельно проектируем и производим панели управления на основе контактно-релейной схемы.
Внешний вид и исполнение можно увидеть на фотографии ниже.

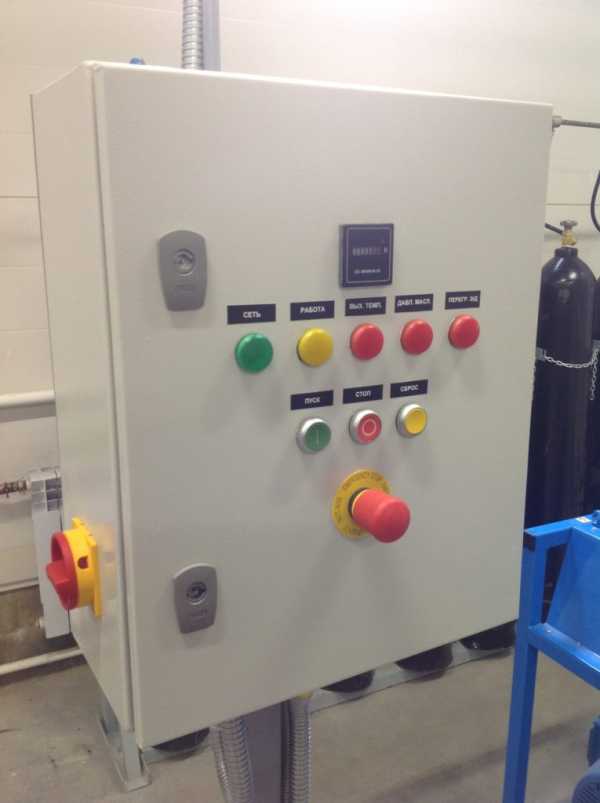

Панель управления Ковинт КСВД-М
Описание основных функций панели управления мембранного компрессора:
- Контроль давления газа на входе
- Контроль давления газа на выходе
- Контроль давления масла в масляной системе
- Контроль давления охлаждающей воды
- Контроль давления по ступеням
- Контроль температуры охлаждающей воды
- Контроль состояния мембран
- Аварийное отключение и звуковая сигнализация в случае превышения допустимых параметров
- Счетчик моточасов
При необходимости возможна комплектация мембранных компрессоров Ковинт КСВД-М панелями управления на основе промышленных контроллеров.
Однако, как показывает практика, панели управления на основе контактно-релейной схемы проще и надежнее в эксплуатации.
В стандартном исполнении все панели управления производятся для установки во взрывобезопасном помещении. Взрывозащищенное исполнение по запросу.
Приборы КИПиА
В конструкции применяются приборы производства Метран, Wika или Rosemount в зависимости от модели компрессора и предпочтений заказчика.
Все приборы имеют паспорта и первичную поверку.
Гарантия на оборудование
На все метановые компрессоры Ковинт КСВД-М предоставляется стандартная гарантия 24 месяца с момента ввода оборудования в эксплуатацию, но не более 30 месяцев с момента поставки и подписания накладных по форме ТОРГ-12.
Ввод в эксплуатацию (ПНР) и обучение персонала
Как правило, в стоимость оборудования всегда включены работы по вводу оборудования в эксплуатацию (пуско-наладочные работы) и обучение персонала правилам и особенностям работы с оборудованием.
В случае большой удаленности площадки заказчика дополнительно оплачиваются транспортные и командировочные расходы нашего специалиста.
Ввод оборудования в эксплуатацию занимает до 5 рабочих дней. Первые один-два дня — это подготовка к запуску оборудования. Далее идет обкатка и приемо-сдаточные испытания на протяжении 72 часов работы.
Доставка оборудования
Доставка оборудования осуществляется силами нашей компании до дверей заказчика. Стоимость доставки либо включается в стоимость оборудования, либо оплачивается по отдельному счету.
При доставке оборудования всегда оформляется страховка груза.
Модельный ряд азотных компрессоров
Мембранные компрессоры Ковинт КСВД-М для метана изготавливаются под заказ по индивидуальным требованиям. Конструкция и расположение узлов всасывания/нагнетания газа, узлов входа/выхода охлаждающей воды, расположение панели управления и другие вопросы согласовываются в течение первых 2-х месяцев после размещения заказа на производстве.
Это позволяет подобрать решение под любую задачу и сократить срок реализации проекта. Также сокращаются ошибки при самостоятельном внедрении компрессора в существующую технологическую линию.
Отмечу, что в таблицах в ниже указана лишь общая информация. Каждая модель мембранного компрессора имеет до 30 модификаций, указать которые нет возможности. Если вы не нашли подходящую модель, то отправьте нам запрос на проработку решения.
В конце страницы после формы обратной связи вы найдете ссылку для просмотра уже проработанных решений.
Таблицы с краткими техническими характеристиками:
Модель | Q нм3/час | Давление вх. бар изб. | Давление вых. бар изб. | Мощность кВт | Вес кг |
КСВД-М 0-3/200-Ch5 | 3 | атм | 200 | 2.2 | 200 |
КСВД-М 1-5/200-Ch5 | 5 | атм | 200 | 3 | 550 |
КСВД-М 1-10/13-Ch5 | 10 | атм | 13 | 3 | 550 |
КСВД-М 1-10/13-200-Ch5 | 10 | 13 | 200 | 3 | 550 |
КСВД-М 1-5/1-160-Ch5 | 5 | 1 | 160 | 3 | 550 |
КСВД-М 1-10/4-160-Ch5 | 10 | 4 | 160 | 4 | 520 |
КСВД-М 1-8/2.5-160-Ch5 | 8 | 2.5 | 160 | 3 | 520 |
КСВД-М 1-10/7-150-Ch5 | 10 | 7 | 150 | 4 | 520 |
КСВД-М 1-5/6-200-Ch5 | 5 | 6 | 200 | 3 | 520 |
КСВД-М 1-10/6-160-Ch5 | 10 | 6 | 160 | 4 | 520 |
КСВД-М 1-5/13-400-Ch5 | 5 | 13 | 400 | 3 | 500 |
КСВД-М 1-15/10-150-Ch5 | 15 | 10 | 150 | 4 | 520 |
КСВД-М 1-10/7-320-Ch5 | 10 | 7 | 320 | 4 | 520 |
КСВД-М 1-5/4-350-Ch5 | 5 | 4 | 350 | 3 | 520 |
КСВД-М 1-5/13-Ch5 | 5 | атм | 13 | 1.5 | 450 |
КСВД-М 1-5/13-200-Ch5 | 5 | 13 | 200 | 1.5 | 420 |
КСВД-М 1-5/30-400-Ch5 | 5 | 30 | 400 | 3 | 400 |
КСВД-М 1-70/30-35-Ch5 | 70 | 30 | 35 | 4 | 420 |
Модель | Q нм3/час | Давление вх. бар изб. | Давление вых. бар изб. | Мощность кВт | Вес кг |
КСВД-М 2-15/200-Ch5 | 15 | атм | 200 | 7.5 | 1100 |
КСВД-М 2-30/13-Ch5 | 30 | атм | 13 | 7.5 | 1200 |
КСВД-М 2-30/13-200-Ch5 | 30 | 13 | 200 | 7.5 | 1000 |
КСВД-М 2-25/1-160-Ch5 | 25 | 1 | 160 | 11 | 1100 |
КСВД-М 2-40/4-160-Ch5 | 40 | 4 | 160 | 11 | 1050 |
КСВД-М 2-50/7-160-Ch5 | 50 | 7 | 160 | 11 | 1000 |
КСВД-М 2-40/7-320-Ch5 | 40 | 7 | 320 | 11 | 900 |
КСВД-М 2-60/12-160-Ch5 | 60 | 12 | 160 | 11 | 900 |
КСВД-М 2-40/13-400-Ch5 | 40 | 13 | 400 | 11 | 900 |
КСВД-М 2-30/4-350-Ch5 | 30 | 4 | 350 | 11 | 900 |
КСВД-М 2-60/30-400-Ch5 | 60 | 30 | 400 | 11 | 850 |
КСВД-М 2-15/350-Ch5 | 15 | атм | 350 | 18.5 | 1500 |
КСВД-М 2-10/10-150-Ch5 | 10 | 10 | 150 | 4 | 800 |
КСВД-М 2-15/13-Ch5 | 15 | атм | 13 | 4 | 800 |
КСВД-М 2-15/13-200-Ch5 | 15 | 13 | 200 | 4 | 750 |
КСВД-М 2-40/4-300-Ch5 | 40 | 4 | 30 | 4 | 800 |
КСВД-М 2-20/30-400-Ch5 | 20 | 30 | 400 | 4 | 700 |
КСВД-М 2-100/80-200-Ch5 | 100 | 80 | 200 | 7.5 | 700 |
Модель | Q нм3/час | Давление вх. бар изб. | Давление вых. бар изб. | Мощность кВт | Вес кг |
КСВД-М 3-40/200-Ch5 | 40 | атм | 200 | 22 | 4500 |
КСВД-М 3-80/13-Ch5 | 80 | атм | 13 | 22 | 5000 |
КСВД-М 3-110/20-200-Ch5 | 110 | 20 | 200 | 30 | 4000 |
КСВД-М 3-20/200-Ch5 | 20 | атм | 200 | 15 | 4000 |
КСВД-М 3-50/5-160-Ch5 | 50 | 5 | 160 | 30 | 4200 |
КСВД-М 3-150/10-160-Ch5 | 150 | 10 | 160 | 37 | 4200 |
КСВД-М 3-80/7-320-Ch5 | 80 | 7 | 320 | 30 | 4000 |
КСВД-М 3-180/12-160-Ch5 | 180 | 12 | 160 | 37 | 4200 |
КСВД-М 3-120/13-400-Ch5 | 120 | 13 | 400 | 37 | 4000 |
КСВД-М 3-80/4-350-Ch5 | 80 | 4 | 350 | 30 | 4200 |
КСВД-М 3-150/30-400-Ch5 | 150 | 30 | 400 | 30 | 4000 |
КСВД-М 3-200/20-200-Ch5 | 200 | 20 | 200 | 37 | 4200 |
КСВД-М 3-50/10-150-Ch5 | 50 | 10 | 150 | 11 | 3500 |
КСВД-М 3-40/13-Ch5 | 40 | атм | 13 | 11 | 3600 |
КСВД-М 3-40/13-200-Ch5 | 40 | 13 | 200 | 11 | 3500 |
КСВД-М 3-150/5-30-Ch5 | 150 | 5 | 30 | 18.5 | 3600 |
КСВД-М 3-40/30-400-Ch5 | 40 | 30 | 400 | 11 | 3400 |
КСВД-М 3-600/83-85-Ch5 | 600 | 83 | 85 | 7.5 | 3400 |
Модель | Q нм3/час | Давление вх. бар изб. | Давление вых. бар изб. | Мощность кВт | Вес кг |
КСВД-М 4-90/200-Ch5 | 90 | атм | 200 | 45 | 12800 |
КСВД-М 4-100/160-Ch5 | 100 | атм | 160 | 45 | 12800 |
КСВД-М 4-240/6-150-Ch5 | 240 | 6 | 150 | 75 | 8600 |
КСВД-М 4-190/16-300-Ch5 | 190 | 16 | 300 | 55 | 7800 |
КСВД-М 4-400/12-210-Ch5 | 400 | 12 | 210 | 75 | 8600 |
КСВД-М 4-600/12-40-Ch5 | 600 | 12 | 40 | 55 | 8600 |
КСВД-М 4-360/15-210-Ch5 | 360 | 15 | 210 | 75 | 8600 |
КСВД-М 4-400/8-110-Ch5 | 400 | 8 | 110 | 75 | 8900 |
КСВД-М 4-140/14-500-Ch5 | 140 | 14 | 500 | 75 | 7800 |
КСВД-М 4-200/4-160-Ch5 | 200 | 4 | 160 | 75 | 8600 |
КСВД-М 4-300/4.5-140-Ch5 | 300 | 4.5 | 140 | 75 | 8500 |
КСВД-М 4-450/11-100-Ch5 | 450 | 11 | 100 | 75 | 8500 |
КСВД-М 4-1000/14-50-Ch5 | 1000 | 14 | 50 | 75 | 8200 |
КСВД-М 4-300/0.11-6-Ch5 | 300 | 0.11 | 6 | 45 | 13000 |
КСВД-М 4-180/2-200-Ch5 | 180 | 2 | 200 | 75 | 8600 |
КСВД-М 5-600/15-350-Ch5 | 600 | 15 | 350 | 160 | 9800 |
КСВД-М 5-1000/7-150-Ch5 | 1000 | 7 | 150 | 200 | 10600 |
КСВД-М 5-7340/66-87-Ch5 | 7340 | 66 | 88 | 110 | 9800 |
Мембранные компрессоры сверх-высокого давления до 4000 бар изб.
Модель | Q нм3/час | Давление вх. бар изб. | Давление вых. бар изб. | Мощность кВт | Вес кг |
КСВД-М 5/1000-Ch5 | 5 | атм | 1000 | — | — |
КСВД-М 10/1000-Ch5 | 10 | атм | 1000 | — | — |
КСВД-М 20/1000-Ch5 | 20 | атм | 1000 | — | — |
КСВД-М 5/4000-Ch5 | 5 | атм | 4000 | — | — |
КСВД-М 10/4000-Ch5 | 10 | атм | 4000 | — | — |
КСВД-М 20/1000-Ch5 | 20 | атм | 4000 | — | — |
Все вопросы, связанные с подбором и приобретением мембранных компрессоров Ковинт КСВД-М для сжатия метана, можно обсудить с нашим специалистом, позвонив по телефону:
+7 (812) 448-08-67
Также можно отправить запрос по электронной почте:
или через форму обратной связи . Мы ответим в течение одного рабочего дня.
С уважением,
Константин Широких
Вернуться в раздел Каталог компрессоров Ковинт КСВД-М
Список уже проработанных решений: https://4000bar.ru/category/modeli
4000bar.ru
Заправка автомобиля метаном в домашних условиях
В Европе и США активно продвигается моторное топливо — метан. Так в Италии уже больше 40 тыс. автомобилей заправляются метаном. В Германии каждый месяц открывается больше 10 заправок метаном, а во всей Европе их уже более 2000.
Для заправки автомобиля метаном необходимо сильное сжатие природного газа. Рабочее давление газобаллонного оборудования 200-220 атм. В баллон емкостью 100 л. входит 20-23 кубических метров природного газа. Максимальное давление на которые рассчитаны баллоны 250 атм., проверочное 300 атм.
Вес баллонов зависит от материала. Металлический баллон 50 л. весит более 60 кг, металлокерамический того же объема более 40 кг.
Компрессор АК-150
В Италии, Канаде и США заправиться метаном можно у себя в гараже (видеоролик есть ниже, уже сие новшество дошло и до Украины). Необходимо наличие компрессора, стоимость его от 3000 до 10000 долларов. Производительность 20 кубических метров газа (заправка одного автомобиля) за 4-10 часов. Производительность зависит как от компрессора, так и от входного давления.
При неправильной установке или расчете мини — АГНКС существует опасность посадить всю газовую сеть микрорайона. Подключение компрессора может привести к выкачке газа из газовой сети подобно пылесосу, вплоть до срабатывания защитного оборудования ГРП. Избыточное давление в газовой сети должно быть около 2 кПа. При незапроектированном отборе газа свыше производительности редукторов, установленных в ГРП, сработает защитная автоматика и весь микрорайон останется без газа.
Например для заправки 20 кубических метров газа автомобиля необходимо выкачать природный газ из 1,3 км трубопровода сети низкого давления диаметром 140 мм.
Подключение компрессора технически возможно к сетям среднего давления 3-12 атм, например при персональном ГРП в частном доме. Со среднего давления компрессор легче и быстрее поднимет давление, так же меньше тратится электроэнергии.
Кроме вышеописанного существует проблема сертификации такого оборудования в странах СНГ.
Чтобы сжать газ до давления в 40-70 атмосфер для его транспортировки по магистральному газопроводу от скважин добычи до места реализации на расстояние 1000-2000 км сжигается в турбинах около 10% транспортированного газа. Далее газ приходит через некоторое количество регуляторов, которые «обмерзают», но снижают давление. Давление является потенциальной энергией. Сейчас проектируются к установке на ГРС турбодетандеры — турбины с электрогенератором, которые раскручиваются потоком газа и вырабатывают электроэнергию, при этом снижая давление газа. Таким образом можно вернуть до одной четвертой части энергии, потраченной на сжатие газа на компрессорных станциях.
Альтернативным вариантом может быть использование военного компрессора АК-150С, устанавливаемого на танки, самолёты, БМП и другую военную технику в комплексе с электромотором 1,5 — 3 кВт.
Также рекомендуем к прочтению статью: Заправка природным газом на АГНКС.
И напоследок, видеоролик по компактной малогабаритной сертифицированной заправке природным газом
В видеоролике представлена малогабаритная газовая заправка бытового типа.
Если статья оказалась полезной, в качестве благодарности воспользуйтесь одной из кнопок ниже — это немного повысит рейнинг статьи. Ведь в интернете так трудно найти что-то стоящее. Спасибо!mingas.ru
