Как сделать ремонт обогрева заднего стекла автомобиля своими руками

Доброго времени года, уважаемые автолюбители!

Не удивляйтесь, но сегодня речь пойдёт о такой необходимой в любое время года функции нашего автомобиля, как обогрев заднего стекла. И зря кто-то думает, что летом обогрев заднего стекла не нужен. Значит, вы мало передвигаетесь в дождливую погоду.

И, как всегда не вовремя, у вас произошла неприятность, пропал обогрев заднего стекла. Это мы вдруг замечаем во время дождя, когда повышается влажность в салоне и за бортом. Влажность повышается, а видимость понижается. Срочно нужен ремонт обогрева заднего стекла авто.

Причин неисправности системы обогрева может быть масса: от непрофессиональных действий работников сервиса при проведении тонирования стекол, до баловства ваших детей на заднем сиденье.

Как найти место обрыва в системе обогрева заднего стекла

Видео — как починить обогрев заднего стекла

Методы поиска обрыва, если они визуально не наблюдаются, например, при обрыве клемм, исключительно народные. Практически каждый автомобилист в состоянии найти место обрыва нитей, используя минимальные затраты и силы.

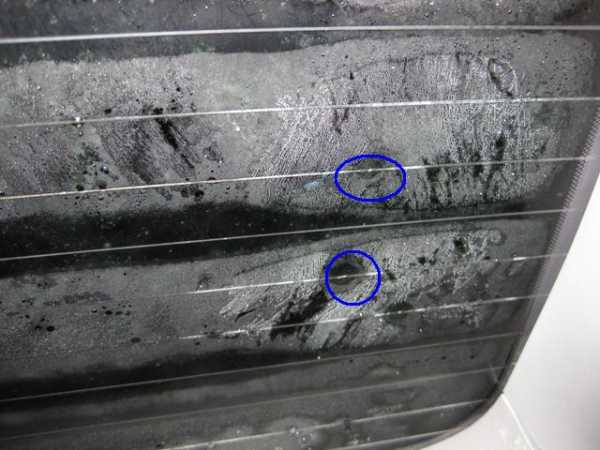

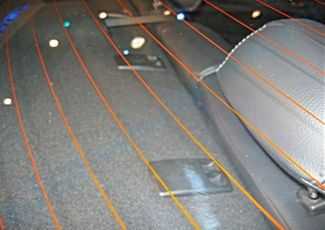

  • визуально. При запотевшем заднем стекле включите обогрев. Практически сразу в месте разрыва нитей стекло начинает отпотевать, при этом остальная поверхность оборванной нити не имеет характерной полосы.

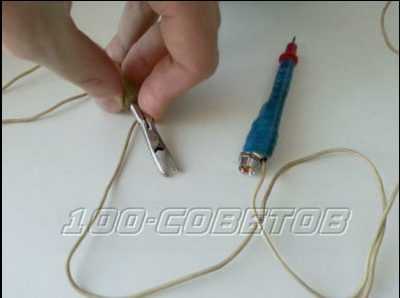

  • вольтметром - I. При включенном зажигании включите обогрев заднего стекла. Один щуп вольтметра соединяется с массой авто, второй оборачивается фольгой и перемещаете к середине обогревательной нити. Напряжение должно быть показано в пределах 5В. В том месте, где оно упадет до 0 В или , наоборот поднимется до 12 В – там и есть обрыв.
  • вольтметром - II. Один щуп подсоединяем к клемме «плюс» обогрева, а второй перемещаем по нити обогрева со стороны отрицательной клеммы. В том месте, где напряжение падает до 0 В, там и требуется ремонт обогрева стекла.
  • омметр. Желательно применять для диагностики аналоговый (стрелочный) прибор. Включаем Омметр в режим кило или мега. Щупы омметра присоединяем к разным выводам системы обогрева. Ватой, смоченной в дистиллированной воде. Медленно ведем вдоль нити обогрева. В месте, где среагирует стрелка омметра, и есть обрыв.

Всё, определились. Теперь можно со знанием дела браться за ремонт обогрева заднего стекла автомобиля своими руками.

Делаем ремонт обогрева заднего стекла авто самостоятельно

Вариантов ремонта обогрева заднего стекла авто существует масса. Так же как и материалов и методик. Вначале рассмотрим вариант с применением промышленного ремкомплекта для ремонта обогрева заднего стекла. А потом перейдём к народным, проверенным способам. Выбор варианта ремонта, в любом случае, остаётся за вами.

Для того, чтобы не повторяться каждый раз, нужно помнить, что всегда места соединения нитей или проводов системы обогрева зачищаются и обезжириваются, если речь идёт о пайке.

1. Ремнабор нитей обогрева заднего стекла (например, Permatex или Quick Grid, или любой, предложенный вам в автомагазине). И тот и другой ремкомплект для ремонта обогрева заднего стекла автомобиля имеют, практически, одинаковые характеристики. Позволяют восстанавливать до десяти сантиметров повреждённой нити обогрева.

В комплект входят трафареты (шаблоны) с нитями и баллон с компаундом (термоактивная полимерная смола). Определив место обрыва нити, выключаете обогрев. Затем снимаете защитную плёнку с трафарета и прикладываете нить к месту обрыва. При помощи кисточки нанесите компаунд на место ремонта. После высыхания процедура повторяется 2-3 раза.

Затем снимаете шаблон со стекла и не включаете обогрев заднего стекла в течение одних суток.

2. Токопроводящая паста. Ещё один промышленный вариант ремонта обогрева заднего стекла авто. Токопроводящая паста наносится по месту обрыва нитей. При этом постарайтесь захватить место наложения пасты по 20 мм. с обоих концов оборванной нити. Время для сушки пасты – 24 часа. При использовании, например, строительного фена, можно высушить её раньше.

3. Народные способы ремонта обогрева заднего стекла авто. По сути метода они не отличаются.  А вот по применяемым материалам, разница есть.

  • Краска и стружка. Стружка «добывается» из медно-латунного бруска напильником. Краска желательно красная, под цвет нитей. Смешиваем стружку с краской (50/50) до тестообразного состояния. Делаем трафарет из изоленты (скотча). Включаем обогрев, по трафарету наносим смесь. О том, что «есть контакт» вы услышите по реакции в месте ремонта. Это должно быть лёгкое шипение. Всё. Можно ехать сразу.
  • Клей и стружка. Подобный способ получения токопроводящей массы – применение вместо краски клея, например БФ – 2. И в том, и в другом случае. Если участок обрыва токопроводящей нити достаточно большой, то для надёжности можно использовать тонкий проводок (жилу).
  • Пайка места разрыва. Используется флюс – хлористый цинк. Примой берете низкооловянистый, типа, ПОС-18, ПОСС-4-6. И вновь при повреждении длинного участка нити, используйте жилку провода (серебряную или медную).

Наверное, достаточно вариантов для того, чтобы провести ремонт обогрева заднего стекла автомобиля своими руками.

Как вы убедились из описания вариантов и материалов для ремонта, сложного ничего нет, и времени уйдет не так уж и много.

Успехов вам, и движения с исправным обогревом заднего стекла в любое время года.

cartore.ru

Ремонт обогрева заднего стекла своими руками

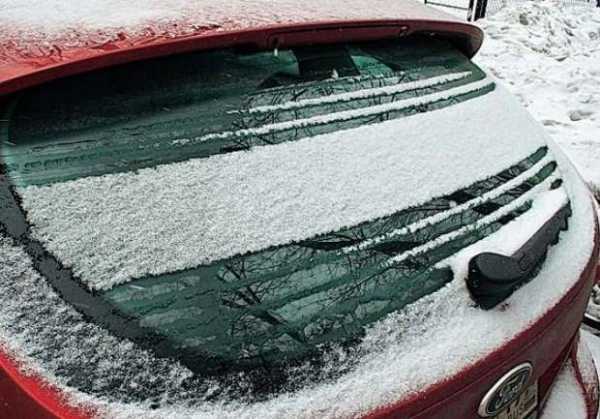

Поврежденные нити обогрева особенно хорошо заметны зимою. Тогда и выявляются такие дефекты, как наличие широких полос на стекле, а также замерзших или запотевших участков. Это затрудняет обзор дороги водителю.

Как правило, основная причина такой ситуации – повреждение нити острым предметом при загрузке/выгрузке багажного отделения.

Для проведения ремонтных работ нужно подготовить следующее:

— токопроводящий клей;
— изоленту;
— бритву;
— чистящее средство для стекол.

Приступаем к починке нити:

— первым дело устанавливаем место, где повреждена нить. Если его не видно, то обращаемся за помощью к тестеру. Один его конец подсоединяем к массе автомобиля, втором водим вдоль нити. Так, можно обнаружить обрыв. Ставим на этом месте метку, используя маркер.

— Далее обезжириваем стекло в этом районе. Для этого подойдет простой стеклоочиститель.

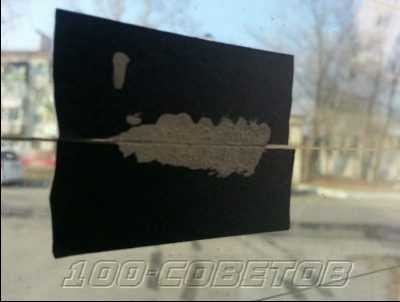

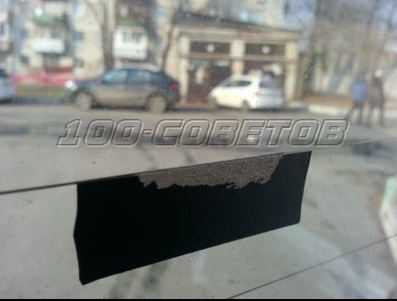

— Отрезаем 2 куска изоленты по длине обрыва и приклеиваем на стекло, отступая от нити на 1 мм.

Не желательно для этой процедуры брать скотч, его очень трудно потом удалить полностью.

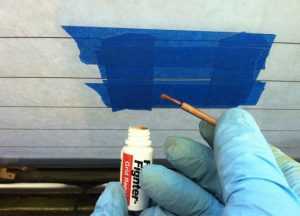

— Подготавливаем токопроводящий клей, перемешиваем его и накладываем слой на поверхность стекла.
— Ждем 20 минут, пока подсохнет клей, а затем наносим второй слой. Еще 20 минут на высыхание – и кладется третий слой.

После этого оставляем всю работу на сутки. За это время клей успеет высохнуть до конца.
— Отклеиваем изоленту бритвой, аккуратно проводя по краю. Важно не оторвать новую нить.

Работа по ремонту нити завершена, тестируем в действии и наслаждаемся прекрасным обзором из заднего окна.

xn--100--j4dau4ec0ao.xn--p1ai

Как сделать ремонт обогрева заднего стекла автомобиля своими руками

Большинство современных автомобилей оснащаются обогревом переднего и заднего стекла, что позволяет справиться с наледью, улучшает обзор и положительно сказывается на безопасности эксплуатации автомобиля в холодное время года. Не редкость поломки таких систем обогрева, устранить которые можно самостоятельно, без обращения в специализированные мастерские.

Диагностируем поломку

Причин выхода из строя обогрева стекла может быть множество. Это обрыв электроцепи, окисление контактов, механические повреждения, неправильное выполнение тонировки стёкол и многое другое.

Автовладельцу необходимо будет осмотреть стекло на предмет выявления обрыва клемм токопроводящих нитей, окисления контактов и других механических повреждений. В том случае, если визуально определить место обрыва не представляется возможным, то необходимо использовать специальные устройства, в том числе вольтметры и омметры.

При использовании вольтметра необходимо на выключенном зажигании авто включить обогрев стекла, после чего, обернув щуп вольтметра фольгой, аккуратно перемещать его по обогревательной нити, постоянно контролируя напряжение, которое должно быть в пределах 5 Вольт. На участке, где напряжение поднимается до 12 Вольт или наоборот падает до нуля, будет разорвана цепь.

Самостоятельно ремонтируем систему обогрева стекол автомобиля

В каждом конкретном случае технология ремонта системы обогрева стекол автомобиля будет различаться. Так, при возможности, рекомендуем вам использовать специальные наборы для нитей обогрева. Использование таких ремонтных наборов позволяет существенно упростить восстановление работоспособности обогрева, поэтомус такой работой справится каждый автовладелец. Использование качественных ремкомплектов, позволит восстановить работоспособность нитидаже при их существенных механических повреждениях.

В ремкомплект входит тюбик с термоактивной полимерной смолой и специальные нагревающие нити, которые позволяют с легкостью восстановить имеющиеся механические повреждения. Вам лишь необходимо будет определить место обрыва, после чего с трафарета в ремкомплекте снять защитную пленку и приклеить нить к месту обрыва. Далее мягкой кисточкой нужно нанести на приклеенный трафареттермоактивныйкомпаунд из полимерной смолы. После полного высыхания полимерной смолы следует повторить данную процедуру несколько раз.

Также для восстановления работоспособности обогрева заднего стекла можно использовать токопроводящую пасту. Разогретая паста наносится на участок обрыва цепи, позволяя восстановить работу токопроводящей нити. Нанося токопроводящую пасту, следует захватить приблизительно по 20 миллиметров с обоих концов оборванной нити, что позволит обеспечить полное восстановление обогрева стекла. На высыхание такой токопроводящей пасты обычно требуется около суток.

Используем народные способы ремонта обогрева

Существуют достаточно простые, и в тоже время эффективные способы ремонта системы обогрева стекол при помощи народных способов. Благодаря использованию простейших инструментов, клея и токопроводящей пасты можно с легкостью восстановить работоспособность обогрева, что избавит вас от необходимости приобретать ремкомплекты или же обращаться в специализированные мастерские, где предлагают услуги ремонта стекол и их обогрева.


• Используем стружку и краску. Чтобы получить необходимую токопроводящую стружку вам потребуется медно-латунный брусок, который обрабатывают напильником и используют полученный порошок. Краску рекомендуем использовать в цвет обогревающих нитей. Следует смешать краску с мелкой стружкой в пропорции один к одному, что позволит получить тестообразныйкомпаунд, который позволит восстановить работу системы обогрева. Трафарет можно будет выполнить из скотча или изоленты. По сделанному своими руками трафарету наносят тестообразную смесь, после чего дожидаютсяее полного застывания.

• Вместо краски с медно-латунной токопроводящей стружкой можно использовать клей БФ. Технология ремонта в данном случае будет аналогичной описанному выше способу. В том случае, если участок обрыва нити превышает несколько сантиметров для большей надежности можем порекомендовать использовать тонкую токопроводящую жилу.

• Аккуратно спаиваем место разрыва. При пайке следует использовать в качестве флюса хлористый цинк. Пайку выполняют по сделанному своими руками трафарету из скотча или изоленты.

Как вы можете видеть, ремонт системы обогрева стекла на автомобиле не представляет какой-либо особой сложности, поэтому каждый автовладелец сможет выполнить такую работу самостоятельно, не обращаясь к профессиональным мастерам на СТО.

remontgruzovik.ru

Ремонт обогревателя заднего стекла автомобиля своими руками

Еще лет 25 назад обогреватель заднего стекла считался чуть ли не космической технологией, а его появление на пятерках и семерках в экспортном исполнении вызывали неистовый восторг у диковатых владельцев советских машин. Сегодня только ленивый производитель не ставит нити обогрева на заднее стекло, и это уже не опция, а стандартная комплектация для всех автомобилей.

Как работает обогреватель заднего стекла

Нити обогрева размещаются на заднем стекле автомобиля, на некоторых моделях есть локальный подогрев лобового и задних боковых стекол. Задача устройства состоит в том, чтобы создавать на поверхности стекла плюсовую температуру, независимо от того, какая температура за бортом. Это позволит избавиться от запотевания, обледенения и обеспечит приличную видимость в любых условиях.

Стандартно, система обогрева заднего стекла состоит из нескольких элементов. Состав зависит от модели, но, к примеру, на Рено Логан компоненты следующие:

  • токопроводящие нити
  • контрольная лампа на щитке приборов
  • предохранитель в общем блоке
  • кнопка включения
  • контакты
  • реле обогревателя

Принцип действия прост — клемма от токопроводящих нитей с одной стороны подключена к бортовой электросистеме, с другой — завязана на массу. При подаче тока на нити они вырабатывают тепло, прогревая всю площадь стекла.

Типичные поломки обогревателя

Неисправности в системе видны сразу же после пуска двигателя — если стекло прогревается неравномерно, о чем говорит неравномерное освобождение от запотевания или льда, значит нужно искать проблему. Чаще всего, нерабочая нить вызывает неполный прогрев, но если вся система отказывается работать, то причину искать нужно:

  • в нарушении контактов подключения блока нитей к электросистеме автомобиля
  • в отказе реле управления
  • в предохранителе в цепи электросистемы

Нерабочий предохранитель выявить проще всего — его можно прозвонить тестером, или поставить заведомо рабочий. Если обогреватель не запускается и сейчас — рассмотрим вариант с реле. Разбирать и возиться с реле никто не станет, проще сразу попробовать подключить рабочее. В случае фиаско — готовимся к восстановлению нитей или замене стекла заднего вида полностью.

Ремонт обогревателя заднего стекла автомобиля своими руками

Менять все стекло из-за одной перегоревшей нити нецелесообразно. В сервисах не занимаются ремонтом нитей, а предлагают замену стекла полностью, поэтому рациональным такой поступок не назовешь. Процедура восстановления обогревателя не сложна, не занимает много времени, при правильном подходе позволит сэкономить кучу денег.

Поиск проблемной нити и обрыва

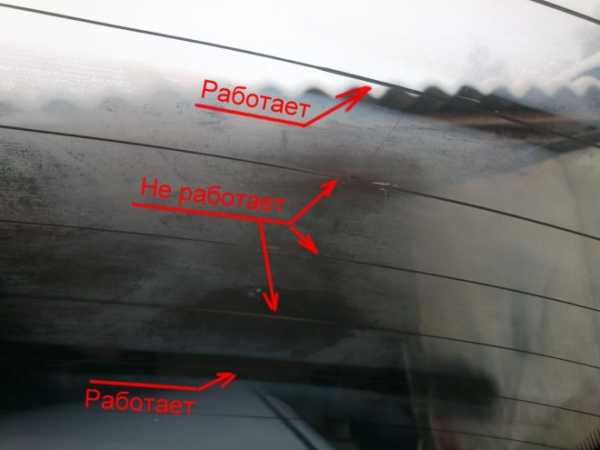

Выяснить, какая из нитей не работает, проще простого — она просто не будет прогревать стекло в своей зоне, а с определением места разрыва придется повозиться.

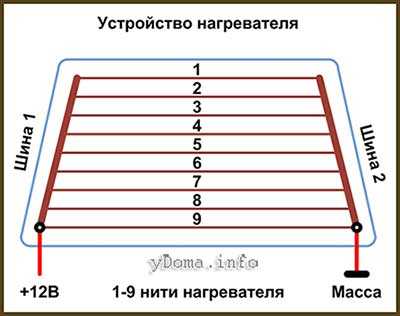

Каждая из нитей подключена к боковым вертикальным шинам параллельно, следовательно, может работать независимо от соседних нитей. Если удалось найти место разрыва визуально, с помощью лупы — отлично. Если нет, тогда нам пригодится вольтметр.

На плюсовой шине напряжение должно быть 12 В, следовательно, в месте разрыва прохождение тока через нить прекращается, и вольтметр покажет это с точностью до миллиметра. Для этого нужно один щуп вольтметра закрепить на плюсовой клемме, и при включенном обогревателе провести вторым щупом по нерабочей нити до того места, где вольтметр покажет отсутствие напряжения. Обрыв локализирован. Точно так же можно выяснить место обрыва автомобильным пробником или омметром.

Методы устранения неисправности

Ремонт обогрева заднего стекла своими руками можно провести несколькими способами для восстановления нити накаливания. Выбор способа зависит от ширины разрыва и материала высокоомной нити, но оптимальными вариантами станут следующие:

  • Токопроводящие пасты и клеи. Это простой, недорогой и эффективный метод. Им можно смело пользоваться в том случае, если ширина обрыва не более 1 мм. В продаже есть несколько специальных наборов для реставрации нитей. Их цена колеблется в пределах $12, они продаются в каждом автомагазине. В комплект уже входит паста, шприц и дополнительные приспособления для зачистки.
  • Еще дешевле будет метод применения токопроводящего клея типа «Контактол» или «Элеконт». В этом случае достаточно просто нанести клей на поврежденный участок с перекрытием проблемной зоны в 5-10 мм. Если клей не поддельный, то такое соединение сможет работать очень долго и не вызывать проблем.
  • Метод гальванической усадки меди. Метод очень хорош, но при наличии целой химической лаборатории. Своими руками в гаражных условиях его применение может быть рассмотрено только, как смелый эксперимент.
  • Мягкий припой. Доступный и надежный метод восстановления нитей накала. Нити паяются методом обычной пайки. Но есть один важный нюанс — ни в коем случае не пытайтесь зачистить место спайки наждачной бумагой. Это приведет только к увеличению ширины разрыва. Нить достаточно просто обезжирить ацетоном.

Если ширина разрыва больше миллиметра, то стоит усилить нить залуженной медной жилкой толщиной 0,2 мм. Для ремонта используется мягкий припой марки ПОС-61. При этом саму нагревательную нить лудить не нужно.

Таким образом, практически за 10 минут вы решите проблему обогрева заднего стекла и сэкономите на дорогой замене обогревателя.

Если статья была Вам полезна, можете поделиться материалом в социальных сетях:

rulikolesa.ru

Ремонт обогрева заднего стекла: схема обогрева

При создании легкового автомобиля конструкторы большое внимание уделяют остеклению машины. В конструкции транспортного средства стекла играют важную роль. Они защищают водителя и пассажиров от ветра, пыли и грязи. Служат звукоизоляционным препятствием, которое позволяет находящимся в салоне людям разговаривать без напряжения.

От их формы зависит обзорность из салона и возможность водителю правильно контролировать дорожную ситуацию. Для этого на стеклах делаются различные доработки, в том числе обогрев заднего стекла.

Конструкция системы обогрева на заднем стекле

Система, помогающая очищать заднее стекло от наледи, снега или запотевания, конструктивно не очень сложная. Электрическую схему в общих чертах можно изобразить в следующем виде:

  • С — генератор.
  • Е230 — выключатель системы ОЗС.
  • J519 — блок управления бортовой электрической сетью.
  • Z1 — нагревательный элемент системы ОЗС.

Хотя на разных моделях автомобилей и могут быть некоторые различия, тем не менее, если рассматривать ее в детальном плане, то принципиально она включает в себя следующие основные элементы.

  1. Монтажный блок.
  2. Выключатель зажигания.
  3. Выключатель подогрева ЗС.
  4. Контрольная лампа, сигнализирующая включение ОЗС.
  5. Нагревательный элемент системы ОЗС.

К6 — реле дополнительное.
К7 — реле включения ОЗС.
А — подключение к системам питания.

Кроме того, в системе имеются предохранители, клеммы и провода, соединяющие все элементы в единое целое.

При повернутом ключе зажигания ОЗС включается нажатием кнопки, к которой питание подается через дополнительное реле К6. При этом срабатывает реле обогрева заднего стекла К7, подключается нагревательный элемент и одновременно загорается контрольная лампочка.

Устройство нагревательного элемента на заднем стекле также может быть разным. В стандартном исполнении оно представляет собой сетку тонких металлических никелевых нитей, которые соединены двумя токопроводящими шинами, расположенными с противоположных сторон. С одной стороны к шине подводится ток напряжением 12В, с другой — шина замыкается на массу. Такие устройства крепятся к стеклу с помощью специального клея.

На некоторых моделях автомобилей нагревательный элемент наносится на стекло с помощью напыления, к примеру, алюминиевого. Поверх такого напыления с помощью клея, который проводит ток, крепится тонкая пленка с хорошей светопроницаемостью.

Выявление неисправностей в системе ОЗС

Обнаружив признаки того, что не работает обогрев заднего стекла, надо внимательно проверить всю электрическую схему системы ОСЗ автомобиля.

Первое, что требуется проверить — это исправность предохранителей. Так, например, на ВАЗ-2110 это предохранители обогрева заднего стекла F4 и F7, которые находятся в монтажном блоке. Их неисправность может возникнуть из-за заводского дефекта, короткого замыкания или скачка напряжения в бортовой сети. Нужна замена неисправного предохранителя, для чего его нужно снять из монтажного блока.

Далее надо проверить клеммные соединения в системе ОЗС. При эксплуатации автомобиля на все оборудование воздействуют сильные вибрации. В результате возможны повреждения контактов или какая-нибудь клемма может разъединиться или ослабнуть.

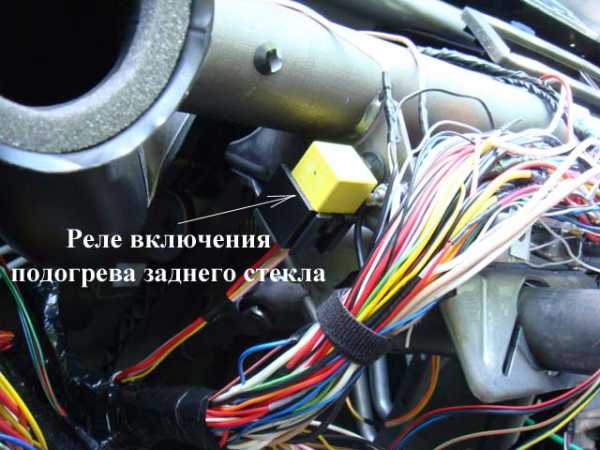

Требуется также проверка реле обогрева заднего стекла. Поломка реле возможна при обрыве провода в рабочей катушке этой детали или из-за подгорания контактов, вследствие заводского дефекта или короткого замыкания. Чтобы его проверить, реле надо снять и проконтролировать с помощью тестера. В случае неисправности этой детали нужна замена на работоспособную запчасть.

Надо проверить также контакт обогрева заднего стекла. На заднем стекле с помощью клея прикрепляется токопроводящий элемент, являющийся контактом, к которому через проводок подводится электрический ток, передающийся через этот контакт к нагревательным нитям.

В этом месте возможен обрыв проводка или из-за того, что клей был некачественным, отслоение контактного элемента от стекла.

Достаточно часто к выходу из строя обогрева ЗС приводит обрыв или повреждение нитей в нагревательном элементе на заднем стекле. Это обнаруживается визуальным осмотром или приборным анализом. Визуально можно обнаружить только явное повреждение нити, установив разрыв между поврежденными концами.

Возможно, что при каких-то ремонтных работах на автомобиле было нанесено механическое повреждение поверхности стекла, на котором с помощью клея прикреплен нагревательный элемент.

Однако главным инструментом при диагностике этой неисправности выступают вольтметр или омметр.

Они позволяют с высокой точностью выявить участок с неисправными нитями, даже если визуально этот обрыв обнаружить не удается.

Порядок ремонта неисправной системы ОЗС

Определив причину, по которой не работает обогрев заднего стекла, можно приступать к ремонту этой системы.

  1. Если неисправны предохранители или реле системы ОСЗ, то надо снять неисправные детали. Замена их на новые, работоспособные труда не составляет. Главное, чтобы они были установлены как указывает схема электрической бортовой системы.
  2. В случае когда виновником повреждения в системе ОЗС является клеммное соединение, восстановление обогрева заднего стекла также не вызывает затруднений. Достаточно зачистить контакты в клеммах. Возможно нужна замена клеммной коробки, но это тоже не займет много времени.
  3. Если клей, которым был прикреплен контакт на заднем стекле оказался некачественным и произошло отслоение, то в этом случае надо купить новый качественный токопроводящий клей. Снять с отклеившегося контакта слой старого клея с помощью салфетки со спиртовым раствором. Затем нанести слой нового соединительного вещества и приклеить контакт на место.

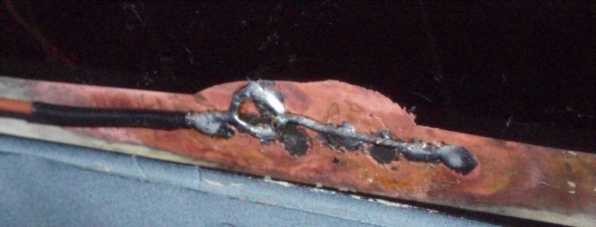

  1. При обнаружении отрыва провода на одной из шин необходимо этот провод напаять на старое место, используя схему подключения. Порядок действий при этом следующий:
  • снять с провода остатки старого припоя, зачистив конец, кроме этого надо почистить и место соединения на шине;
  • с помощью кисточки нанести на отчищенные поверхности шины и провода канифольную пасту в качестве флюса;
  • на очищенную и наканифоленную жилу провода нанести припой, содержащий в своем составе три процента серебра;
  • припаять провод к шине, при этом следует избегать перегрева поверхностей.

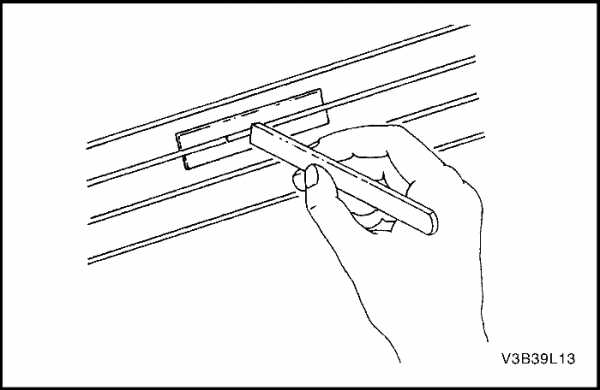

  1. Больше всего аккуратности при ремонте обогрева заднего стекла своими руками требуется в случае, если обнаружен разрыв в токопроводящих нитях нагревательного элемента ОЗС. Для облегчения этой работы в продаже имеются специальные наборы для ремонта этой системы. Для исправления повреждения выполняются действия в следующем порядке:
  • в районе разрыва очистить участок длиной в шесть миллиметров в каждую сторону от места повреждения;
  • очищенный участок протереть салфеткой или тканью, смоченной в спирте или спиртовом растворе;
  • с обеих сторон от поврежденной нити наклеить тонкие полоски ремонтной липкой ленты или обыкновенного строительного скотча, если ремкомплекта нет. Не допускать наклеивания клейкой ленты на рядом находящиеся нити, во избежание их повреждения;

  • если есть ремкомплект, то перемешать отвердитель с составом серебристого цвета, который после нанесения будет выполнять роль нити проводящей ток. После смешивания нанести палочкой или кисточкой этот состав на поврежденный участок, замкнув цепь.

  • если ремкомплекта нет, то роль специальной смеси выполнит клей, который хорошо проводит электрический ток, его можно нанести кисточкой, соблюдая аккуратность;
  • после устранения повреждения надо дать время, чтобы клей или специальная смесь затвердели, для ускорения этого процесса можно применить фен;

  • после высыхания полосы проводящей ток надо аккуратно снять самоклеящуюся ленту, для этого лучше всего подрезать ее ножом в месте примыкания к ремонтируемой нити, чтобы не повредить ее при удалении ленты;

  • после выполненных работ надо проверить работоспособность ОЗС, для чего запустить двигатель автомобиля и нажать кнопку включения ОЗС.

Смотрите также видео по теме:

autoremont2.ru

ремонт нитей и восстановление обогревателя своими руками по инструкции с видео

Если не работает обогрев заднего стекла авто в зимний период, существенно снижается обзорность, подрывая безопасность водителя и пассажиров. Именно поэтому при выявлении неисправности следует сразу же заняться ремонтом.

Содержание

[ Раскрыть]

[ Скрыть]

Как работает обогрев заднего стекла?

Все схемы обогрева заднего стекла авто аналогичны и практически не имеют существенных отличий между собой. Модели АвтоВАЗа, а также автомобили импортного производства оборудуются одним и тем же типом конструкции и принципом функционирования. На поверхность заднего стекла нанесены тонкие дорожки – токопроводящие нити. Проходящее по ним электричество заставляет их нагреваться. С внешней стороны стекла происходит быстрое таяние снега и льда, а внутренняя часть поверхности избавляется от запотевания.

Схема обогрева

Прежде чем выявлять неисправности устройства и пытаться их устранить, следует ознакомиться со схемой обогрева и разобраться с компонентами необходимыми для его стабильной работы.

Схема обогрева заднего стекла авто

Расшифровка схемы:

  • 1 — токопроводящие нити;
  • 2 — индикация на панели приборов;
  • 3 — кнопка включения/выключения;
  • 4 — замок зажигания;
  • 5 — реле;
  • 6 — монтажный блок.

На видео вы узнаете, как отремонтировать обогрев заднего стекла самостоятельно. Ролик предоставлен EXPERIMENT _ TV.

Возможные неисправности устройства

Если не работает обогрев заднего стекла, значит один из перечисленных выше компонентов вышел из строя или произошел обрыв его электрической цепи. Выполнить проверку всех узлов обогревающего устройства можно самостоятельно, если имеется хотя бы малейшее представление о ремонте машин. Ниже подробно рассмотрим причины неисправности каждого узла.

Предохранитель системы

Первоначально при возникновении проблем с подогревом следует убедиться в целостности предохранительного элемента. Его перегорание отразится на работоспособности устройства. Каждый автопроизводитель в своих моделях размещает этот предохранитель в разных местах. Для быстрого нахождения его местоположения рекомендуется воспользоваться инструкцией по эксплуатации автомобиля или сервисной книжкой.

Нужно снять найденный элемент и проверить на пригодность. Перегоревший предохранитель следует поменять на новый, в противном случае дальнейшие попытки по поиску неисправностей обогрева стекла будут бессмысленными.

Реле

Одной из причин отказа работы обогрева стекла может быть неисправность реле, этот элемент расположен в монтажном блоке. Реле выключает обогрев, когда мотор прекращает работу. Данное устройство восстановлению не подлежит, поэтому его меняют на новое.

Неисправности электропроводки

В случае если предохранитель и реле находятся в исправном состоянии, требуется выполнить диагностику электрических проводов. Вероятно они переломились, перегорели или оборвались на месте крепления. В этом случае нагревающие полоски не будут получать напряжение.

Тестируют состояние питательных электропроводов так:

  1. Нужно включить кнопку обогрева.
  2. Используя мультиметр, проверить напряжение на первой и второй клемме подключения проводов к «шинам» обогрева. Они расположены в нижней части или по обе стороны стекла. Отсутствие напряжения является причиной неработоспособности обогревателя.

Первое, что требуется предпринять в этом случае — зачистить контакты клемм и все участки соединения, они могут окислиться и не пропускать ток. Если тестер по-прежнему выдает «0», значит где-то в проводке есть обрыв. Выполняется визуальный осмотр всего пути электроцепей. Обнаружив подозрительные или поврежденные участки, нужно соединить их, так как в этих местах, возможно, произошел обрыв.

Нити

Нагревающие полосы также подвержены повреждению. Прежде чем искать проблемный участок, следует ознакомиться непосредственно с рабочим процессом в нитях.

Подача напряжения осуществляется на весь обогревательный узел и равномерно рассредоточивается по каждой параллельно соединенной ленте. В результате данные ленты выполняют роль проводников электрического тока. За счет сопротивления нагреваются до небольшой температуры, которой вполне хватает для удаления льда и снега с поверхности стекла. Если целостность одной из нитей будет нарушена, электрический ток прекратит циркулировать по ней, обогрев этой области стекла не будет выполняться.

Нарушение целостности нити

Органы управления

При нажатии на кнопку должен загораться индикатор, оповещающий о начале работы. Если переключатель активирован, индикатор светится, а подогрев по-прежнему не происходит, значит, контакты кнопки пришли в негодность. В результате подача электроэнергии на обогреватель не осуществляется. Изношенный тумблер включения не ремонтируется – необходимо устанавливать новый.

Ремонт обогрева своими руками

Самой распространенной причиной не работающего обогрева является повреждение тонких токопроводящих нитей. Современные технологии позволяют восстановить участки обрыва этих нитей своими руками без привлечения специалистов.

Поиск места обрыва нити

Сначала нужно найти поврежденные области нитей. Процесс не займет длительного времени, так как обрывы отлично заметны невооруженным глазом. Крайне редко встречаются незначительные повреждения, которые трудно увидеть, в этом случае нужно использовать вольтметр.

Нить имеет сопротивление в 10 Ом, на каждом участке задано свое напряжение. На первом — напряжение равняется двенадцать вольт, на третьем – уже шесть, а на пятом – ноль. Для поиска обрыва измеряют напряжение по центру каждого элемента. Если есть повреждение, мультиметр выдаст 12 или 0 вольт, отсюда ясно, что обрыв с левой или правой стороны нити.

Устранение неисправностей обогревателя с помощью раствора меди

Для работы понадобится:

  • серная кислота;
  • медный прут, диаметром до 10 мм;
  • медный купорос;
  • полоса ткани 50х30 см;
  • скотч;
  • ножницы;
  • средство для очистки стекол.

Ремонтировать повреждение токопроводящей нити нужно так:

  1. На первом этапе важно подготовить поверхность с повреждением к восстановительным работам. Для этого используем смоченную в спирте ветошь и протираем ею стекло. Когда грязь полностью удалена, обезжириваем поверхность.
  2. Наклеиваем скотч по обе стороны токопроводящей нити в точке обрыва. Липкую ленту крепим так, чтобы ширина между полосками соответствовала нагревательной нити.
  3. Медный прут с одного конца обматывается тканью. Так называемую кисточку закрепляем с помощью ниток.
  4. Готовится медный раствор. Половина стакана воды тщательно смешивается с двумя чайными ложками медного купороса. В полученную жидкость добавляется немного сильно концентрированной серной кислоты или же электролита из автомобильных аккумуляторов.
  5. Клеммы от устройства обогрева подключаются к массе. Провод от «плюсовой» клеммы аккумулятора соединяется с ранее изготовленной кисточкой из металлического прута.
  6. Получившимся электродом, пропитанным в растворе, тщательно натираются участки оборванных нитей. Концы серьезных обрывов предварительно обрабатываются с помощью электропаяльника. Им же устанавливается связующая перемычка из тончайшего провода. В результате незначительно поврежденные участки затягиваются медью.

Устранение неисправностей обогревателя с помощью токопроводящего клея

Токопроводящий клей – это специализированная паста, в состав которой включен мелкодисперсный порошок палладия, а также никеля золота или серебра. Благодаря перечисленным элементам данное вещество отлично проводит ток и отличается хорошими соединяющими свойствами. Процесс восстановления нитей обогрева кормового стекла с помощью токопроводящего клея происходит быстрее и эффективнее.

Чтобы приступить к восстановлению нитей, выполняем такие же процедуры по очистке поверхности стекла и оклеиванию поврежденного участка скотчем. Для приготовления токопроводящего клея в ремонтных комплектах предусмотрено два вещества, которые следует тщательно смешать в отдельной таре. О том, как приготовить состав и в дальнейшем использовать его по назначению, написано в инструкции на упаковке.

Нанесение клея происходит с помощью кисточки или ватной палочки, величина слоя не должна превышать 2 мм. Среднее время застывания токопроводящего состава – 30 минут. Спустя 24 часа удаляем излишки вещества, это делается с помощью ножа или любого острого предмета.

При удалении излишек токопроводящего клея следует действовать предельно аккуратно, иначе поверхность обогревающего устройства снова будет повреждена.

Видео «Ремонт нитей обогрева заднего стекла»

Подробное объяснение ремонта нитей обогрева. Ролик взят с канала «БортЖурнал Рено Меган».

avtozam.com

Как выполнить восстановление обогрева заднего стекла?


Почти на всех автомобилях на задних стеклах мы можем увидеть тонкие продольные линии. Это как раз и есть обогреватель. Так почему он есть почти на всех машинах? Все дело в том, что в районе задней части в салоне машины затрудненный воздухообмен и при повышенной влажности конденсируется влага и ухудшается видимость. Это влияет на безопасность вождения, поэтому крайне важно, чтобы этот элемент был исправен. Но, к сожалению, нити не так редко выходят из строя. В этом ситуации требуется восстановление обогрева заднего стекла.

Причины выхода из строя обогрева

Причины выхода из строя различны.

Наиболее частая — это нарушение токопроводящих нитей. Это может быть механическое повреждение или трещина, которая привела к разрушению. Также не редко встречается случаи, что их повреждают при тонировке.

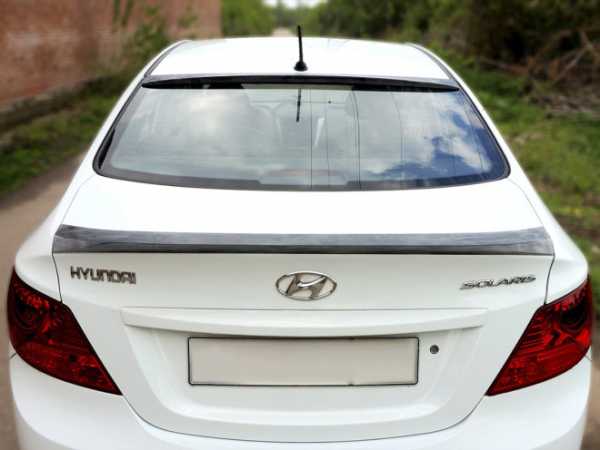

Обогрев заднего стекла влияет на безопасность вождения автомобиля

Второй причиной, которая также приводит к неисправности является разрушение мест крепления контактных клемм. К этим клеммам подходят провода от бортовой сети автомобиля. Эти клеммы крепятся с помощью пайки и со временем от вибрационных нагрузок слой припоя разрушается и теряется контакт.

Также встречаются и неисправности в электрической цепи. В таком варианте просто не подается электропитание.

Диагностика обогрева заднего стекла своими руками

Определить, что есть неисправность, довольно просто: все запотело, нажата кнопка, а ничего не меняется. Для дальнейшей диагностики понадобится электрический тестер. Нужно выставить на нем параметры измерения постоянного тока, с пределом измерения не менее 20 вольт.

Самая простая диагностика, но именно с нее и надо начинать, это проверка того, что на клеммы подается напряжение в районе двенадцати вольт постоянного тока.

Необходимо включить зажигание, нажать кнопку включения и протестировать напряжение на клеммах, к которым подходят провода. Если напряжение есть, то неисправность цепи питания исключена и можно переходить дальше. В случае, если питания нет, то необходимо последовательно проверить исправность предохранителя, электрической проводки, реле и кнопки включения.

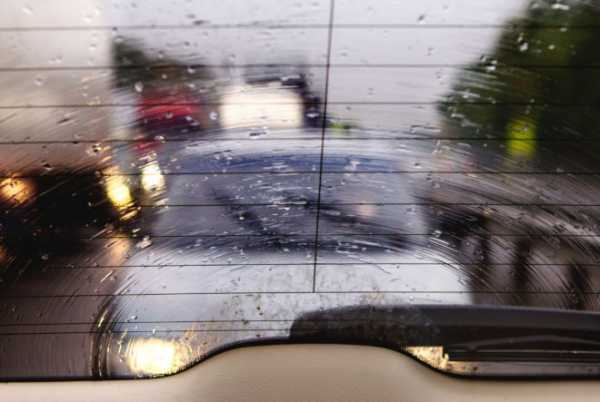

Запотевшее заднее стекло автомобиля

Определить, какой предохранитель защищает именно эту цепь довольно просто, так как на крышке, которая закрывает отсек с предохранителями есть специальная схема. Тест предохранителя выполняется тем же самым тестером, только уже в режиме проверки целостности цепи.

Также проверяют исправность электропроводки и работоспособность кнопки включения. Для выполнения этих проверок требуется пользоваться схемой электрических соединений конкретного автомобиля.

Диагностика реле включения немного сложнее, потому что в каждом реле две цепи. Одна питающая, одна управляющая, но справится с такой задачей сможет любой автоэлектрик. Если в цепи найдена неисправность, то ее нужно устранить и все, можно пользоваться.

Вернемся к ситуации, когда питание на клеммы подается, но нагрева всех или нескольких участках нет. Проверить не отвалилась ли клемма можно визуальным осмотром. Тогда восстановить контакт самостоятельно вряд ли получится, т.к. восстановить пайку обычным паяльником не выйдет, так как от нагрева стекло может треснуть. Напряжение подаётся и клеммы на месте, а нагрева все нет. Остался последний вариант, а именно обрыв нити обогрева.

Как найти обрыв нитей обогрева заднего стекла автомобиля?

Можно найти просто, надо внимательно осмотреть нити. Можно использовать для этого линзу. Или использовать для этого все тот же тестер и кусочек алюминиевой фольги, для лучшего контакта. Проверяя целостность электрической цепи можно найти место неисправности. Таких точек может быть несколько, их надо отметить маркером. Теперь мы точно знаем неисправность, определили места ремонта. Рассмотрим, как починить обогрев заднего стекла своими руками.

Нити обогрева заднего стекла автомобиля

Как восстановить обогрев заднего стекла?

Отремонтировать повреждение обогрева стекла не так и сложно. Ситуация может быть несколько сложнее, если сделана тонировка. Для ремонта ее придется снять. Выполнить это надо квалифицированно, чтобы дополнительно не повредить остальные нити.

Для ремонта используем следующие средства:

  • специальный токопроводящий состав, который можно приобрести в автомагазинах. Это небольшой флакон с жидкостью и тонкой кисточкой, а также в комплекте есть пленка с липким слоем и прорезью.
  • растворитель
  • чистая ветошь.

Теперь выполним непосредственно ремонт обогрева заднего стекла автомобиля. С начала обезжирить место с помощью растворителя и ветоши. Аккуратно наклеиваем на место обрыва пленку с прорезью и наносим токопроводящий состав на поврежденный участок. Необходимо не дожидаясь полного высыхания восстановительного состава снять эту пленку.

Пользоваться этой опцией можно только после высыхания состава. Цвет нитей на разных автомобилях тоже разный и место ремонта может незначительно отличаться.

Себестоимость такого ремонта в десятки раз ниже, чем замена и стоимость нового стекла. Выполненный ремонт по нашим рекомендациям позволит вам долго и безопасно пользоваться этой опцией.

www.avtokrasim.ru

Своими руками

Отправить ответ

avatar
  Подписаться
Уведомление о
