Подогрев лобового стекла своими руками – как сделать быстро

Собственно, подогрев лобового стекла своими руками – это сказано слишком громко. Своими силами соорудить такую конструкцию – нечто из области фантастики. А вот самостоятельно поставить на место уже готовое лобовое стекло с обогревом – вполне по силам.

Для начала смотрим, как это все работает на Гранте в Люксе и Приоре.


И на Форд Фокус 3.
Из видео ясно, что главная деталь в этой технологии — особое стекло, имеющее функцию подогрева.

Т.е. на его поверхности должны находиться нити накаливания, которые нагреваются при прохождении тока через них и греют, таким образом, определенные зоны. На «десятке» это происходит следующим образом:


В принципе довольно эффективно и эффектно. В данном конкретном случае на автомобиле ВАЗ-2110 установлено атермальное лобовое стекло с подогревом Борского стекольного завода модели Эй Джи Си. Продукт имеет две рабочие зоны — водительский и пассажирский контур обогрева. Как его установить самостоятельно?

Как сделать подогрев лобового стекла своими руками

Алгоритм несложен, нужно заменить собственно лобовое стекло и подключить электрическую часть.

  1. Демонтируем старое лобовое (ножом срезаем старый герметик).
  2. Тщательно зачищаем паз.
  3. Обезжириваем поверхность паза, затем грунтуем ее в один слой.
  4. Равномерно наносим новый слой герметика.
  5. Устанавливаем стекло по упорам или меткам.
  6. Электроконтакты выпускаем внутрь салона в отечественном автомобиле и наружу в иномарке.
  7. Всю конструкцию следует плотно прижать к пазу.
  8. Обходим его по периметру скотчем от стекла к кузову.
  9. Ждем до полусуток высыхания герметика.
  10. «Плюс» от аккумуляторной батареи кидаем на монтажный блок.
  11. В него же монтируем реле (идет в комплекте).
  12. Один из контактов вверху подключаем к «массе», скрываем за обшивкой.
  13. К «массе» же подсоединяем провод реле.
  14. Само реле — к контрольной лампочке генератора.
  15. Осталось подсоединить проводку стекла к монтажному блоку (оба контура) через диоды.
Если теперь завести движок и включить стекла на обогрев, тестер одной из зон покажет напряжение, равное 12 В.

В общем случае своими руками подогрев лобового стекла делается в такой последовательности.



Teor21

Как сделать подогрев дворников своими руками

Одна из основных проблем каждого автомобилиста с приходом зимы и морозов — недостаточная видимость лобового стекла. Нарушение обзорности может привести к чрезвычайной ситуации на дороге и печальным последствиям. Избежать неприятностей водителю помогут дворники с подогревом.

Работа дворников с подогревом

В виде дополнительных способов борьбы с наледью используют также профессиональный подогрев заднего и лобового стёкол, синтетические гели и специальные скребки, помогающие облегчить очистку наледи со стёкол.

Подогрев зоны дворников обеспечивает быстрое оттаивание стёкол, поэтому и составляет хорошую конкуренцию обычным стеклоочистительным щёткам. Приобрести его можно буквально в любом профессиональном автомагазине. Однако цена на него часто кусается и многие автомобилисты просто не могут позволить себе такую дорогостоящую покупку. Но как известно, выход есть всегда! Для тех, чьи финансовые возможности не так высоки, как хотелось бы, предоставляется возможность соорудить подогрев дворников своими руками.

На видео — обзор работы дворников с подогревом:

Процесс создания лучшего устройства для борьбы с наледью на стёклах

  1. Для того чтобы собственноручный подогрев дворников вышел с первой попытки, правильнее всего использовать ленту стеклоочистителя фирмы ХОРС. Особенность этого изделия, имеющая первостепенное значение, — конструкция полого типа. Кроме того, примечательно, что она закреплена в пластиковый профиль.
  2. Для изготовления нагревательного элемента требуется подобрать нихромовый провод (∅ 0,3 мм). Его длина должна соответствовать двойной длине дворников и иметь дополнительный запас в 200 мм. Проволока необходима для создания спиралей, несущих нагревательную функцию. Важно следить, чтобы нагревательный элемент полностью повторял очертания щётки и проходил по всей её длине. Иначе водителю не удастся избежать такой неприятности, как недостаточное прилегание дворника к стекольной поверхности.
  3. Выравнивая спираль, следует надеть её на шило. Кусок проволоки нужной длины вытаскивается при помощи плоскогубцев, один край спирали при этом удерживается свободной рукой. Далее, в месте разъединения её следует натянуть и разогреть докрасна при помощи газовой горелки. Для работы достаточно 0,5 м проволоки.
  4. Далее, отмеряется кусок проволоки, соответствующий половине длины дворника плюс 100 мм запаса.
  5. Согнуть проволоку так, чтобы один из её концов был несколько короче другого.
  6. Длинный участок проволоки вставляется в центральную внутреннюю часть полого пространства используемой резинки. При помощи короткой части резинка протыкается в направлении «наискосок». Это делается во избежание возникновения замыкания на адаптере, установленном на профиле. Прокол можно осуществить при помощи обыкновенной булавки.
  7. Придерживаясь очерёдности, постепенно протягивать оба конца проволоки, добиваясь её полного проникновения в резину. Особенно внимательно следует отнестись к крайним миллиметрам проволоки. Она ни в коем случае не должна перекрутиться. Это недопустимо потому, что в местах перекрутки чаще всего происходит перегорание провода.
  8. На другом конце сооружается петля, на которую будет помещён изоляционный материал. Его функцию выполнит кембрик необходимого диаметра. Эта петля будет способствовать компенсации температурной деформации нихромовой проволоки и резины.

    Процесс изготовления подогрева дворников

  9. Следующий этап — проделывание двух небольших отверстий, расположенных внутри пластмассового профиля. Они потребуются для последующего выведения провода нагревателя.
  10. Оба конца нагревателя аккуратно устанавливаются в профиль, после чего резиновую ленту можно заправить.
  11. Загнутые концы тщательно залудить. Процесс проводится с использованием паяльной кислоты и концов нагревателя.
  12. Припаять провод, сечение которого составляет 2×0,2. Можно использовать провод ШВП длиной примерно 2 м.
  13. Приклеить кусок провода к месту непосредственного выхода проводов. Это можно сделать при помощи дихлорэтана. Он обеспечит надёжную защиту места пайки от повреждений разной степени.
  14. К проводу 2×0,2 припаивается провод 2×0,35. Необходимая длина — 1,5 м. Места пайки запечатываются термоусаживаемой трубкой.
  15. Разъем «мама» устанавливается с другой стороны провода. Впоследствии к нему будет подключено питание.

    Изготовленные дворники с подогревом

  16. Сопротивление полученных нагревателей стандартного дворника, длина которого равна 45 см, составит приблизительно 8,8 Ома.
    Для дворника, длина которого равна 60 см, сопротивление составит 11 Ом.

Месторасположение элементов

После проведения основных работ необходимо разобраться с месторасположением элементов, из которых состоит подогрев дворников лобового стекла.

На видео — самодельный подогрев дворников:

Кнопка включения обычно подсоединена к автомобильному прикуривателю. Все остальные элементы лучше расположить в моторном отсеке. Возможное место закрепления — шпилька, находящаяся в пределах задней стенки отсека. Она же может послужить и точкой подключения массы.

Подогрев зоны дворников, созданный своими руками, никак не уступает магазинному варианту. Однако для любителей промышленных изделий и тех, кто сомневается в собственных силах, предоставляется возможность приобрести эту нужную вещицу на многочисленных авторынках или в интернет-магазине.

Подогрев зоны дворников лобового стекла установка. Как сделать подогрев лобового стекла своими руками? Скажи нет замерзанию и инею

Ну что ребята зима во всю свирепствует, выпадает снег, лед лежит на дорогах, машину нужно прогревать по утрам, в общем некомфортная погода. Но наверное каждый из нас с утра, боролся с обледенением лобового стекла автомобиля. Лично я никогда не забуду ледяной дождь, который превратил мой авто просто в большую льдинку! Однако сосед по стоянке пришел, запустил двигатель, включил обогревы стекол (переднего и заднего), через 3 – 5 минут у него они оттаяли, и он спокойно уехал. А вот мне пришлось торчать на стоянке около 30 минут и ждать пока 2 – 3 сантиметровый слой льда растопит печка. Эх, сделать бы самому подогрев спереди! А знаете ведь это реально …

Сейчас уже многие автомобили, так называемые – «», уже идут с нитями в лобовом стекле, которые его и подогревают! Очень удобно и очень нужно как я считаю — именно для нашей холодной страны. Исчезают проблемы отскабливания щеткой льда.


Но по сути эффект от них скромный, нет я не скажу что его совсем нет, но чтобы такому вентилятору растопить стекло даже в минус 10 градусов, нужно как минимум 40 – 50 минут работы! И то это будет одна зона, справа или слева, а не полностью стекло. Также он не справится и с обогревом всего салона – его мощность около 300 Вт, причем работает он не эффективно, идет теплый воздух, а не горячий. Поэтому как основную «оттайку» для лобового стекла я вам – не советую, а как вспомогательную, почему бы и нет! У одного дальнобойщика видел такую в ногах, говорит — что помогает знатно! Хотя и шумит не по-детски.

Лично я сам задумываюсь что-нибудь замутить, но у меня, скорее всего, выбор падет на прозрачные полоски – подогрев зоны дворников, купить для моей модели стекло с обогревом не получается.

Сейчас небольшое видео, по теме смотрим.

На этом заканчиваю, читайте наш АВТОБЛОГ.

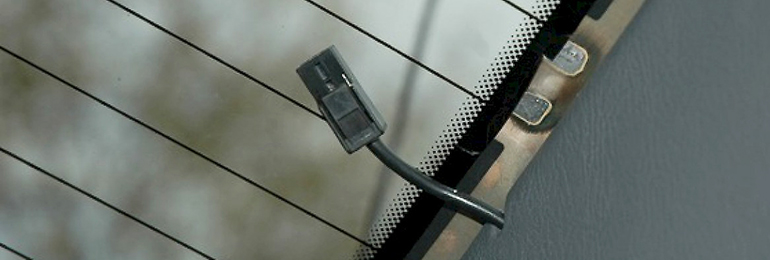

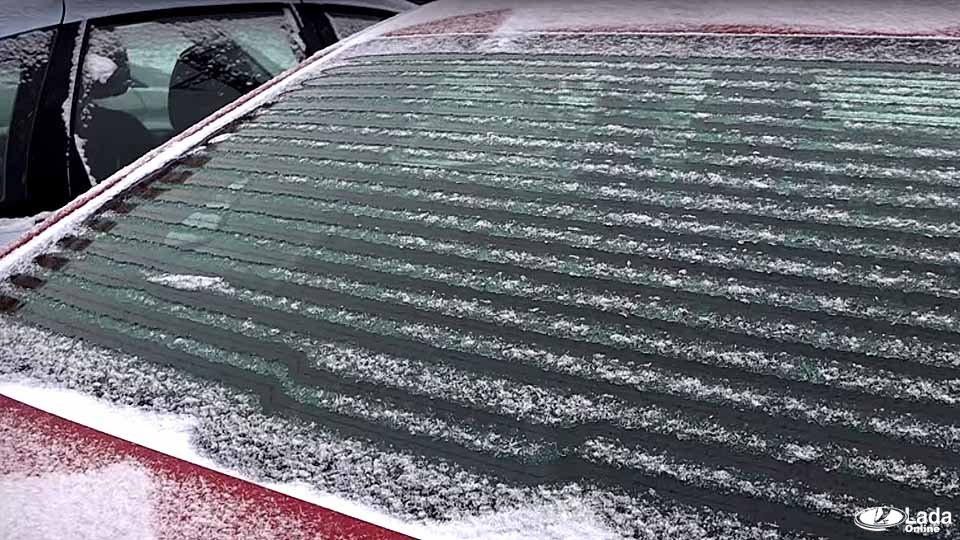

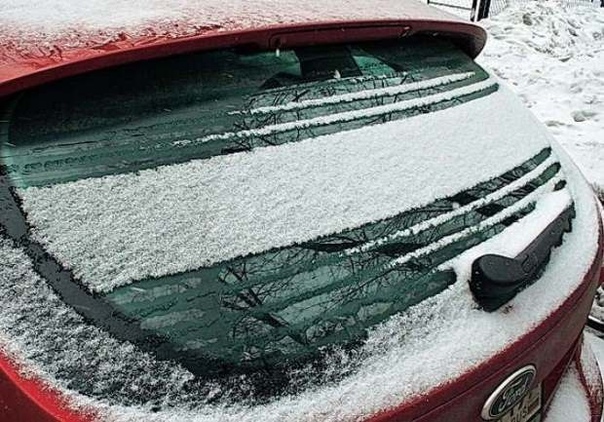

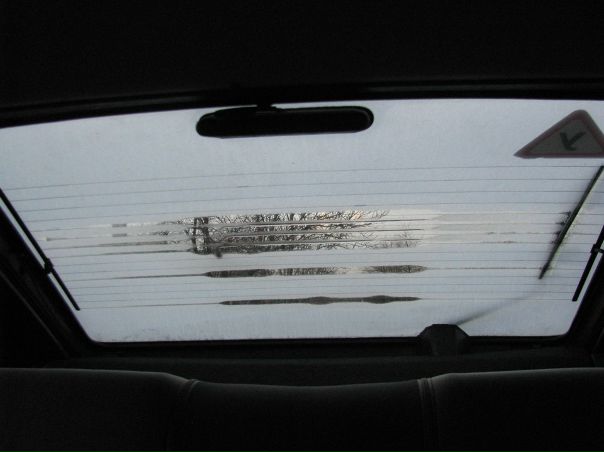

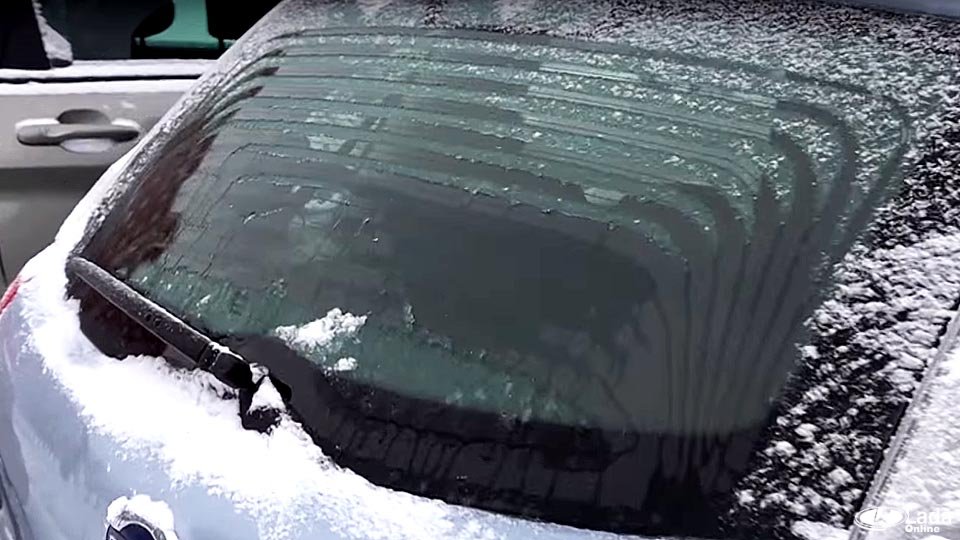

Подогрев заднего стекла есть во всех машинах, этим никого не удивишь. Лобовые стекла с подогревом до сих пор не получили такого широкого распространения, поскольку кроме преимуществ имеют и несколько недостатков. Хотя существует целый комплекс средств по борьбе с наледью, и подогрев переднего стекла - только одна из его составляющих.

Дополняют систему подогрев форсунок омывателя лобового стекла, утепление трубок подачи омывающей жидкости и нагреватель самого бачка. Даже стеклоочистители существуют со встроенным нагревательным элементом. Давайте рассмотрим выгоды и возможные неприятности от обладания такими помощниками.

Принцип действия

Лобовое стекло с подогревом нельзя было создать по тому же принципу, что и заднее. Поскольку ярко выраженные нити будут сильно мешать обзору. Из-за этого производство «теплых» передних стекол стоит намного дороже. Существует несколько видов реализации подогрева в лобовом. Самый распространенный - это встроенные внутрь стекла нагревательные нити. Они практически незаметны, особенно изнутри (после определенного привыкания). Такая конструкция очень эффективна, но практически неремонтопригодна. Если перегорит одна из нитей, то восстановить её невозможно. Отремонтировать можно только блок управления или разъемы подключения.

Второй способ реализован с помощью металлизированной прослойки между частями стекла триплекс. Она играет роль нагревательного элемента. Эта технология не боится образования сколов, в отличие от нитей из предыдущего варианта.

Третья разновидность - не совсем полноценный обогрев. Лобовое стекло с подогревом зоны дворников более распространено за счет своей простоты и невысокой стоимости. Реализуется по технологии обогрева заднего стекла. Специальные нагревательные дорожки расположены внизу, и кроме дворников способны подогреть нижнюю половину стекла. Очень помогает при обмерзании стеклоочистителей. Вам не придется оббивать лед на светофорах или отрывать дворники от стекла после стоянки.

Какие преимущества?

Обычно люди готовы платить больше за дополнительный комфорт. Причем такая опция доступна не только у премиальных автомобильных брендов, но и во многих комплектациях "Форд "Фокус". Подогрев лобового стекла с недавнего времени стал доступен даже для отечественных автомобилей.

Главным преимуществом таких стекол является возможность быстрого старта в зимнее время. Оттаивание лобового с подогревом происходит в несколько раз быстрее, чем силами штатной системы вентиляции. К тому же заодно решается вопрос запотевания в сырую погоду.

Лобовое стекло с подогревом намного дольше сохраняет свою прозрачность. Обычное стекло зимой постоянно подвергается очистке с помощью скребков. Это неизбежно приводит к появлению микроцарапин. Через несколько лет сетка царапин приводит к помутнению стекла.

Недостатки

Система подогрева ветрового стекла имеет ряд недостатков, из-за которых она и не получила широкого распространения. Основной - это стоимость производства. Любой вид подогрева приводит к удорожанию. Тут уже вам решать, готовы ли вы платить за лобовое стекло в 2-3 раза больше обычного. Правда, может, вам повезет, и никогда не придется его менять. В случае недостатка средств стекла с подогревом и без взаимозаменяемы. Хотя если на вашем автомобиле в базе было обычное стекло, то при установке подогреваемого возникнут дополнительные сложности с подключением электрической составляющей.

Немаловажный недостаток - это искаженные блики от фар встречных машин в ночное время, которые создает лобовое стекло с подогревом. "Форд", к примеру, наносит специальное покрытие, которое устраняет этот эффект.

Дополнительная нагрузка на электрическую систему машины не кардинально большая, но слабый аккумулятор в неподходящий момент она "убить" способна.

Что еще можно нагреть?

Подогрев форсунок омывателя лобового стекла - еще один вид зимних помощников. Привлекает такая опция своей доступностью и эффективностью. Стоят форсунки с нагревательными элементами недорого, установить их можно практически на любой автомобиль. Если не удастся найти подогреваемые форсунки, созданные именно для вашей модели, то можно воспользоваться универсальными или подобрать с другого автомобиля. Как бонус вы, возможно, получите еще и веерный распылитель вместо струйного, который гораздо эффективнее покрывает площадь стекла и экономно расходует жидкость омывателя. Проблема может возникнуть только с креплением, но в большинстве случаев это решаемо.

Система подогрева форсунок обычно снабжается термодатчиком, поэтому нагреватель включается только при минусовых температурах. Подогрев омывателя лобового стекла - менее эффективный и более трудновыполнимый способ. При схожем результате вам придется повозиться с подключением. К тому же нагревательный элемент необходим гораздо большего размера и мощности. Даже если в дополнение утеплить шланги омывающей жидкости, такая система без подогрева форсунок работает только до минус 10 градусов.

Зачем греть форсунки?

Теплая жидкость омывателя намного лучше очищает стекло от наледи или мокрого снега. Резина стеклоочистителя также становится более эластичной и не царапает стекло частичками льда. Не говоря уже об уверенности на зимней дороге, которая гораздо выше при хорошем обзоре.

Кроме комфорта подогрев форсунок полезен тем, что предотвращает возможные поломки системы омывателя. При замерзших форсунках есть вероятность выхода из строя электродвигателя омывателя. Из-за избыточного давления могут порваться или сорваться с мест соединения шланги подвода охлаждающей жидкости. А расположены они не всегда в доступном месте, поэтому вероятны сложности при ремонте.

Итог

Любые дополнительные опции комфорта приносят как блага, так и возможные заботы или растраты. Если вы купили автомобиль с уже установленными системами подогрева, то наслаждайтесь. Если планируете дооснастить ими свою машину, то взвесьте все за и против. Удачи на дорогах.

Что такое лобовое стекло с подогревом ? Обогрев лобового стекла. Полный обогрев лобового стекла. Подогрев зоны щеток стеклоочистителя лобового. Обогрев лобового, где купить? Полезны ли щетки (дворники) лобового стекла с подогревом? Как быстро разморозить стекло и поехать по своим делам? И какие есть решения проблемы обмерзания щеток лобового стекла? Об этом и поговорим сегодня.

Здравствуйте, уважаемые читатели блога.

На дворе зима… Машины все в снегу, лобовое заморожено напрочь, а надо быстрее ехать. Как обычно, нам не хватает времени , торопимся на работу, и все равно приходится ждать (бывает и до получаса). Что нельзя делать с машиной и лобовым стеклом зимой , вы уже знаете. Ждем, когда оттает (разморозится) лобовое стекло, и можно будет безопасно выезжать на дорогу. Кстати, хорошо экономить время по утрам позволяет накидка на автомобиль .

Другое неудобство, которое приносит зима автомобилистам — это обмерзание (обледенение) щеток при движении во время снегопада. Обледенелые щетки просто елозят по стеклу и ничего не чистят. Приходится выходить из машины на улицу, обстукивать щетки, соскребать с них лед. И так делать снова и снова…

Есть два вида электрообогрева лобового стекла:

1. Обогрев всей площади лобового стекла.

2. Подогрев зоны покоя щеток стеклоочистителей.

Обогрев всей поверхности стекла — удовольствие совсем недешевое (из-за сложности изготовления), поэтому не на каждом автомобиле есть такая удобная для зимы опция. Самые дорогие — это стекла с нанесенным на внутреннюю поверхность металлизированным составом, проводящим электрический ток. Такое стекло имеет большой срок службы, не боится сколов, не ухудшает видимость водителю, подключается специальными разъемами снизу и сверху.

Другая более дешевая технология полного обогрева лобового стекла (есть даже на Гранте) заключается в том, что при изготовлении лобового стекла (напомню, что лобовые стекла изготовляются из триплекса (многослойное)), между слоями размещают тонкие нити нагревателя по всей поверхности стекла. Они настолько тонкие, что их практически не видно (особенно в пасмурную погоду). Эти нити при подключении нагреваются и подогревают стекло.

Недостатки нитей обогрева

Недостатки таких нитей в том, что в яркую солнечную погоду их становится видно (сидишь, как в клетке). Ночью эти нити «бликуют» от света фар встречных авто. И конечно, долговечность такого стекла намного ниже, чем стекла с подогревом с металлизированным составом. Если попадет камешек или перегорит одна нитка, то какая-то зона на стекле, а может, и все стекло перестанет быть обогреваемым. Ремонту такое лобовое не подлежит.

И самые дешевые из зимних опций автомобиля — это нагрев не всего стекла, а только зоны, где останавливаются щетки очистителей. Здесь все просто и выполнено по той же технологии, что и обогрев заднего стекла. Обогревательный элемент в виде дорожек (очень похоже на дорожки обогрева заднего стекла автомобиля) располагается в зоне остановки щеток.

Несмотря на различие в изготовлении зоны обогрева и стоимости лобового стекла, принцип действия электрообогрева у всех стекол одинаковый. Когда вы нажимаете на кнопку обогрева, то электрический ток поступает через реле на металлизированную поверхность или на тонкие провода, расположенные на или в стекле. Эти нагревательные элементы начинают греться под воздействием электрического тока до определенной температуры. Лобовое стекло нагревается и растапливает лед.

Все очень просто. Нагрелось стекло, отключился. Остыло стекло, снова включился обогрев. Даже удивительно, почему на всех автомобилях, предназначенных для эксплуатации в холодном климате, не ставят обогрев стекла в обязательном порядке?

На вашем автомобиле нет опции обогрева стекла

Что делать, ведь зима длинная и холодная? Можно купить стекло на свою машину, в котором уже есть нагревательные элементы. Найти такое лобовое стекло не проблема. Практически на каждую модель автомобиля есть в продаже такие стекла. Набираете в поисковике марку своего авто и слова — лобовое стекло с подогревом купить . Ищете приемлемое для вас по цене и покупаете.

Да, такое стекло будет стоить недешево да еще его нужно будет установить (вклеить), затем развести провода и правильно подключить (чтобы не было пожара). И конечно, нужно будет вам привыкнуть ездить «в клетке» и не обращать внимания на блики от ниток обогрева.

Частичный обогрев стекла

А можно купить и установить обогрев зоны покоя щеток стеклоочистителей на лобовое стекло вашего автомобиля. Несмотря на то, что такой обогрев можно считать частичным, он приносит много удобства водителям. Имея обогреваемую зону, вам не придется останавливаться на дороге, выходить из машины и отбивать лед с щеток, рискуя их сломать на морозе. Прогревая утром замерзшую машину, стекло быстрее отогреется.

В ненастную, сырую погоду обогрев позволит избавиться от запотевания стекла. Купить обогрев зоны щеток очистителя лобового стекла в наше время очень просто. Наберите в поисковике слова — обогрев зоны покоя щеток купить и вам предложат огромное количество моделей на любой вкус и цвет. Установить обогрев можно самостоятельно. Для большинства автомобилистов ничего в этом сложного нет. Если вы не разбираетесь в электрике, то это тоже не проблема, можно найти профессионалов, которые буквально за пару часов установят вам эту полезную для зимы опцию.

Есть еще щетки с подогревом

Зима – время достаточно трудное для автомобилистов. Ночью температура может настолько опуститься, что утром невозможно будет открыть с ходу двери, а тем более, завести машину и уехать.

Но если же завести своего «железного коня» Вам удалось, то наверняка Вы ничего не увидите через лобовое стекло, так как оно попросту замерзло. Но автомобильные технологии на месте не стоят, благодаря чему некоторое время назад появились специальные приспособления для обогрева «лобовухи» Вашей машины. Конечно же, в некоторых моделях автомобилей есть «родной» обогрев лобового стекла, но такие случаи почти единичны. Сделать же свое лобовое стекло обогреваемым не так сложно, как может казаться.

Конструкция стекла с обогревом

Так систему, которая обеспечивает подогревание лобового стекла, представляет собой совокупность нитей накаливания специального назначения, которые уже встроены в стекло. Питание подает электронный блок.

Расположение этих нитей накаливания зависит от типа обогрева, которых всего два. В первом случае нити устанавливают так, чтобы прогревалась только зона автомобильных дворников. Остальная часть лобового стекла через некоторое время после начала движения оттает сама за счет тепла, подаваемого из салона.

Во втором случае нити расположены почти по всему периметру «лобовухи». При таком типе обогрева оттаивает почти все стекло, кроме зон, которые не мешают обзору. Эти незначительные морозные «следы» оттают через время благодаря теплому воздуху из салона.

После установки Вы, сидя за рулем, будете замечать эти нити, от чего возможен некий дискомфорт, но спустя время Вы будете их замечать только с улицы, так как с внешней стороны лобового стекла они достаточно приметны.

Плюсы и минусы лобовых стёкол с обогревом

Подобная конструкция имеет как плюсы, так и минусы. Учитывая все факты, Вы сами должны решить устанавливать подобную систему в своей машине, или Вам и так хорошо.

Достоинства:

Независимо от погоды, у Вас будет отличный обзор всего происходящего на дороге; Существенно сокращается по времени процедура подготовки машины к езде, то есть зимой не нужно чистить лобовое стекло от льда, а летом не нужно протирать его, если оно запотело.

Недостатки:

Нити дают отблеск, из-за чего водители встречного транспорта могут оказаться в небольшом замешательстве;

Стекло с нитями нагревания внутри выглядит немного странно, с учетом того, что подобная система еще не приобрела достаточно широкое распространение.

Установка системы обогрева

Если Вы хотите сделать обогреваемой только зону автомобильных дворников, то покупать новое лобовое стекло не нужно. В этом случае тепло будет идти от самих дворников, в которых стоит нагревательный элемент. Затраты при таком способе обогрева минимальны. Блок питания нагревательных элементов и блок, который отвечает за управление работой дворников, нужно присоединить к системе питания всей машины.

Дворники, в которые вмонтированы нагреватели, нужно поставить на место обычных. Проводку нужно протягивать через отверстия, которые уже имеются в кузове машины. Блок управления нужно закрепить внизу под паленью приборов, а блок питания желательно поместить под капотом. Обязательно нужно поставить предохранитель в электрическую цепь, дабы не произошло короткое замыкание.

Гораздо сложнее установить лобовое стекло с подогревом. Для этого нужно убрать старое стекло и остатки клея, на который оно было посажено. Вся эта процедура занимается достаточно много времени.

Перед установкой «теплого» стекла, в нем нужно найти выводы нагревательных элементов. Эти выводы находятся на кромках стекла. К этим выводам нужно припаивать провода, которые будут подавать ток к нагревательным элементам, за счет чего стекло и будет теплым.

Рекомендуют те места, где происходило спаивание, заливать расправленным составом из электрического пистолета, который можно найти в любом большом магазине строительных материалов. После окончания работ по проведению силовых проводов в моторный отсек, можно переходить к монтажу самого стекла.

Дальше работа будет связана электросетью машины и теми проводами, которые идут от нагревателей стекла. Один провод нужно подключить к батарее аккумулятора, обязательно используя предохранитель. Второй провод нужно бросить к блоку управления нагревом и к таймеру, который и будет устанавливать время нагревания стекла. Таймер нужно выставить на конкретное время, спустя которое он выключит систему нагрева. Время зависит от погодных условий, поэтому желательно устанавливать такой интервал, который будет оптимальным для конкретной погоды. Блок управления нагреванием стекла нужно установить внутри машины в салоне.

Иногда для эффективной роботы системы нагрева лобового стекла используют специальный преобразователь для силы тока и напряжения.

Итак, чтобы установить лобовое стекло с подогревом, нужно выполнить всю работу в два этапа: установить «теплое» стекло вместо обычного и провести работы с электричеством, то есть развести провода управления и питания. Если Вы несведущи во всех этих электрических тонкостях, то лучше доверить эту работу профессионалу, который точно ничего не испортит в Вашей машине.

Подписывайтесь на наши ленты в

Что только не изобретает человек для своего комфортного существования: в домах стоят холодильники, установлены кондиционеры и водоподогреватели. Не избежали комфортизации и автомобили. Домики на колёсах уже вполне могут конкурировать по комфорту с жильём. Современные машины тоже оборудованы системами вентилирования, кондиционирования, обогрева и бортовыми компьютерами. И уже обогревом заднего стекла автомобиля никого не удивить, но производители идут дальше. Теперь электрический обогрев устанавливается и на лобовое стекло.

Собственно говоря, даже удивительно: почему обогревать начали с заднего стекла? Ведь обзор через лобовое стекло – основа обеспечения безопасного передвижения автомобиля. А в холодное время года все стёкла машины промерзают, в дождь запотевают и водителю очень трудно контролировать обстановку. С помощью электрического обогрева заднего стекла проблема обмерзания и запотевания была решена. А как же лобовое? К удовольствию автолюбителей производители позаботились и решением «лобового» вопроса. Сегодня с подогревом выпускаются и лобовые стёкла. Технология производства таких стёкол несколько отличается от той, что применяется для изготовления задних стёкол, хотя, конечно, и там, и там электрообогреватели обеспечивают ускоренное таяние снега или льда и восстановление обзора. Поскольку на лобовое стекло (триплекс) возлагается огромная ответственность, возрастают и требования к его характеристикам прозрачности и визуализации.

При изготовлении триплекса в него впаивают тонкую невидимую глазом нить. Этот способ значительно удорожает конструкцию, и поэтому многие производители отказались от выпуска лобовых стёкол с подогревом. Собственно, повышение стоимости триплекса с электрообогревом – не единственный недостаток. К серьёзному минусу относят и серьёзное ухудшение обзора даже в случае небольших повреждений лобового стекла: повреждается и нить обогревателя, заменить который невозможно. Тонкий проводник может перегореть, и вся система перестаёт работать. Приходится приобретать новое лобовое стекло. Ещё один минус – это бликование сетки обогревателя. Хоть нити обогрева очень тонки, но при встречном освещении они достаточно серьёзно дезориентируют находящегося за рулём водителя. И это может стать причиной ДТП. Но ведущие производители всё-таки нашли выход и из этого положения: изобретено и внедрено в производство деполяризующее покрытие. Такое самостоятельно не изготовить.

Вообще, лобовое стекло имеет трёхслойную конструкцию: внутренний и наружный слои и полимерную плёнку между ними. Для обеспечения нагрева стекла нужно, по сути, прогреть его наружный слой. Второй способ обогрева стекла осуществляется путём нанесения металлизированного слоя между внутренней поверхностью наружного стекла и слоем полимерной плёнки. Он становится нагревательным элементом, который передаёт тепло всему стеклу. Разъёмы подключения таких конструкций подогрева располагаются вверху и внизу лобового стекла авто.

При третьем способе подогрева предполагается оснащение нижней части лобового стекла нагревательными элементами – дорожками. Эта система позволяет эффективно прогревать зону автодворников – самую значимую с точки зрения водительского обзора.

Как дополнительная опция рассматривается метод обогрева лобового стекла с помощью нагревательных элементов, которыми оснащены автомобильные дворники. Это, пожалуй, самый безопасный метод обогрева при условиях правильной эксплуатации. В данном случае предусматривается предварительный прогрев стекла, а уже потом непосредственного включения нагревательной системы. В сильный мороз от резкого перепада температур, и из-за внутреннего напряжения на стекле могут появиться трещины.

В настоящее время приобретение стекла с электрообогревом трудности не представляет. Однако, это должно быть именно оригинальное стекло, а не контрафакт. Последнее быстро выходит из строя, огорчая владельца бесполезной тратой денег. К преимуществам повышенной безопасности стекла с обогревом и хорошей светопропускной способности, обеспечению прекрасного обзора следует отнести и хорошую шумоизоляцию оригинальных лобовых стёкол с подогревом.

Конечно, можно обойтись и без электрообогрева переднего стекла. Сотни тысяч машин не имеют этого блага, и каким-то образом справляются с обмерзанием лобового стекла. Есть же, в конце концов, система обдува, печка. Включая и то, и другое, можно решить проблему. Сколько времени это займёт? Намного дольше, чем с электрообогревом. Тут можно вспомнить, как автолюбители зимой нещадно скребут стёкла, день за днём оставляя на них мельчайшие, не видные глазу царапинки, которые со временем всё значительнее затрудняют обзор. Постепенно создаётся мутный эффект. И если задние стёкла многие не выскребают, потихоньку трогаются с места, просто включив электрообогрев, то с лобовыми стёклами такой номер не пройдёт. Выезжать нельзя пока лобовое стекло не разморозится. В этом заключается основное преимущество электрической системы подогрева перед штатными обогревательными устройствами. Ну, и, наверное, прекрасный обзор, полученный без механического вмешательства и всяких царапин – это тоже очевидный положительный фактор триплекса с электрообогревом.

Немного о производителях лобовых стёкол с подогревом. Такие стёкла изготавливаются в Америке, Европе и в Китае. Стёкла китайского производства значительно дешевле по цене, но и время их эксплуатации намного короче других.

Практически все вышеназванные системы обогрева при нормальных условиях эксплуатации могут прослужить долго и эффективно, предотвращая образование наледи на лобовом стекле. Но, как говорится, из строя может выйти любая система. Ремонту и замене подлежат блоки питания нагревательной системы и разъёмы. Проблемы, возникшие с нагревательными элементами внутри стекла решить практически невозможно. Но, несмотря на это, автовладельцы, которые уже воспользовались одной из существующих систем подогрева, снова и снова стремятся обеспечить обогрев лобового стекла своего автомобиля. А это яркое свидетельство тому, что преимуществ у электроподогрева гораздо больше, чем недостатков.

Обогрев дворников лобового стекла своими руками

Во то время года, о котором принято говорить «ближе к зиме», в межсезонье, многие автомобилисты сталкиваются с проблемой оледенения дворников лобового стекла. Это может происходить из-за резких перепадов температуры или осадков в виде дождя и мокрого снега.

Описываемое устройство поможет решить эту проблему тем, кому недостаточно штатных средств подачи тепла на зону очистителей лобового стекла, либо же владельцам авто без этой полезной функции.

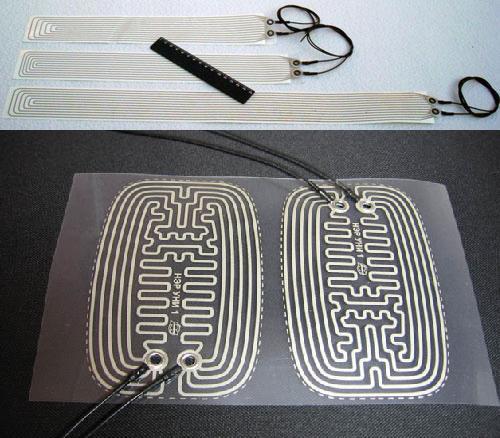

В качестве нагревательных элементов можно использовать специальные предназначенные для этого пластины, имеющиеся в свободной продаже.

Нагревательные элементов

Вместо стандартного подключения предлагается использовать схему на базе микроконтроллера ATtiny13A, которая позволит удобно управлять питанием нагревателей. В этом варианте предусмотрено наличие звукового оповещения переключения режимов работы.

схема на базе микроконтроллера ATtiny13A

Питание осуществляется от автомобильного аккумулятора (12В). Вход KEY — нефиксируемый нормально-разомкнутый микропереключатель, который замыкается на массу.  Настройки помогают выбирать различные режимы работы выходов. BZ – небольшой динамик из материнской платы персонального компьютера.

Чтобы настроить работу устройства, необходимо перед подачей питающего напряжения нажать и удерживать микрик. Подача напряжения активирует режим настройки: через 2 секунды начнет с частотой 1 раз/сек. звучать акустический элемент. Каждый отдельный сигнал — это необходимый пункт настройки. После того, как писк прозвучал нужное количество раз, необходимо отжать кнопку и особый сигнал сообщит о завершении настройки. Дальнейшая работа в нормальном режиме требует перезапуска схемы. С полной таблицей настроекнаходится в приложенном архиве. Там же можно найти прошивки, модель проекта Proteus и другие необходимые файлы.

Один из вариантов выполнения устройства.

После стандартной процедуры изготовления печатки, программирования микроконтроллера и монтажа всех необходимых элементов, получилась аккуратная и довольно миниатюрная плата.

Готовый вариант

Небольшие размеры позволяют с легкостью ее установить.

Готовый вариант

Для удобного управления нагревом и визуального наблюдения за включенными режимами, была произведена переделка салонной кнопки: убрано за ненадобностью фиксирующий механизм и добавлена небольшая светодиодная сборка.

небольшая светодиодная сборка

Настройка схемы на ATtiny13A была произведена таким образом, что однократное нажатие приводит к включению габаритов, а каждое последующее последовательно активирует нагревательные элементы, после чего происходит полное выключение.

Каждый из режимов наглядно индицируется определенным светом:

  • Габариты включены – зеленый.
  • Габариты + 1 нагревательный элемент –красный.
  • Габариты + 2 нагревательный элемент – ярко зеленым.
  • Габариты +1 и 2 нагревательный элемент – оранжевым.

Несколько слов о безопасности эксплуатации.

Потребляемый устройством ток может достигать 4 А. и более, в зависимости от мощности выбранных электронагревательных пластин. Это необходимо обязательно учитывать при подборе сечения проводов, которые, в данном случае, рекомендуется брать не менее 1,5 мм.

Использование подобного обогрева при температурах ниже -15°С может привести к разрушению лобового стекла.

Прикрепленные файлы: СКАЧАТЬ.

Автор: Владимир Николаевич, Пермь, Россия




Установка лобового стекла с обогревом

При замене лобового стекла решил поставить стекло с подогревом, причем
изначально такой опции не было, стекло установил сам, позвонил в сервис
насчет подключить обогрев, озвучили сумму в 20 000 р.

Есть идеи , может кто нибудь подключал обогрев самостоятельно ?

склоняюсь к тому что запитать стекло от аккумулятора, в разрыв цепи поставить 4х контактное реле , а управляющие контакты реле запаралелить
с реле обогрева заднего стекла, таким образом, и с кнопками мудрить не
надо, и функия таймера стекла будет реализована.

Отчёт об установке от FF2R в нижегородской ветке

Необходимые запчасти для установки подогрева лобового:

Наличие проводки (заводской или самодельной)!!!

Кнопки:
1386703 - тёмно-серая с зелёной подсветкой
1472024 - тёмно-серая с красной подсветкой
1559587 - серебристая с красной подсветкой

Предохранители:
3819184 - 40А (зелёного цвета), заказывать 2 штуки
Замены:
VAG N91186304 (ссылка)
Tesla FJ1640A (ссылка)

Реле:
1425754 - 70А

Стёкла оригинальные (со значком Ford):
Стёкла производства БОР:
1667884 (замена на 1710218) - с обогревом, без датчика дождя
1667885 (замена на 1735298) - с обогревом, с датчиком дождя
Европейские стёкла:
1492662 (замена на 1678357) - с обогревом, без датчика дождя
1495612 (1678358) - с обогревом, с датчиком дождя
Атермальные стёкла:
1702219 - с обогревом, с датчиком дождя
1725795 - с обогревом, с датчиком дождя и звуковым экраном (снижает шум, изначально предназначено для машин с дизельными двигателями)

Стёкла неоригинальные (те же производители, но без значка Ford):
3566AGSHVW2R - с обогревом, без датчика дождя, молдинг в комплекте
3566AGSHMVW7X - с обогревом, с датчиком дождя, молдинг в комплекте
3566ACCHMVW7X - атермальное стекло, с обогревом, датчиком дождя, молдинг в комплекте

Оригинальные молдинги к стёклам:
1388614 - верхний П-образный молдинг лобового стекла
1424993 - нижний молдинг лобового стекла

Клей для вклейки стекла:
1633780 - оригинальный набор для вклейки стекла

Предложения, замечания и дополнения в список направлять сюда

Дворники с подогревом | Сделай своими руками

Рассмотрим ещё одну приятную зимнюю опцию. Подогрев щёток стеклоочистителя — это хороший обзор дороги в холодное время года, отсутствие наледи и примёрзших дворников к лобовому стеклу с утра.

Есть три варианта подогрева дворников:

  • подогрев зоны на стекле где щётки находятся в выключенном состоянии
  • установка щёток с подогревом
  • установка подогрева в щётки стеклоочистителя

Подогрев зоны стеклоочистителей

Монтаж нагревательного элемента на внутреннюю часть лобового стекла аналогичен с монтажом обогрева боковых зеркал. В месте парковки дворника с обратной стороны наклеивается нагревательный элемент, который растапливает наледь делая подвижными щетки стеклоочистителя (например, с утра их не приходится отрывать руками что продлит их срок службы).Плюсы: подогреватель, включенный при движении будет растапливать мокрый снег, скапливающийся в зоне парковки дворников.Минусы: не всегда щётки расположены в зоне где можно наклеить нагреватель, не сдвинув или не сняв панель приборов, что затрудняет его монтаж. Для некоторых моделей, без вырезки лобового стекла подогрев установить не удастся.

Схема подключения подогрева щёток стеклоочистителя

Обогрев нельзя включать при -15 °C, пока не прогреется салон автомобиля, связано это со свойством, лобового стекла которое в отличии от заднего не выдержит точечного нагрева и лопнет. При низкой температуре ускорить процесс отогрева прилипших щёток дворника к лобовому стеклу не получится.

Соотношение цена/размер/мощность подогревателей для зоны парковки щёток дворников

Марка нагревателяРазмер, ммМощность, ВтЦена, ₽
НЩС-35/НЩС-38/НЩС-55350×50/380×50/550×5012,5/19,2/15,5520/560/800*
ГЭН-235400×30/500×30/600×3019/24/28500**
«Полярник» ПО-25/ПО-35250×50/350×506/10390

*цена за комплект, **цена за шт.

Дворники с подогревом

Щётки дворников имеющие нагревательный элемент внутри, который подключается в штатную розетку в салоне автомобиля, через кнопку или электронный блок на прямую к аккумулятору. Хорошо очищают стекло при снегопадах благодаря температуре нагрева до 60 °C.

Самыми распространёнными производителями подогреваемых бескаркасных щёток очистителя являются Consul Winter и Burner. Причем последний постоянно совершенствует линейку тёплых дворников выпуская новые поколения, более усовершенствованные, лёгкие в подключении, имеющие пульт управления прогревом.

Приобретать тёплые дворники Burner лучше комплектом, в который будут входить все необходимые монтажные мелочи и дистанционный пульт.

Соотношение цена/размер/мощность щёток дворников с подогревом

Марка щётки стеклоочистителяДлинна, мм*Мощность, ВтЦена, ₽ за шт.
Consul Winter, 16-28от400 до70036730-1550
Burner4, 4BR350-700от350 до70019, 24, 281100

*индивидуально для каждого авто

Комплекты для обогрева щётки

По сути тема отдельного обогрева уже реализована в заводских дворниках марки Consul Winter и Burner. Плюсом такого подогрева может быть только стоимость нагревателя, что сомнительно если учесть дополнительные расходники (которые нужны при подключении) и самостоятельный монтаж. Актуальной такая доработка может быть если в линейке производителей нет подогреваемой щётки на вашу модель автомобиля. Для бортовой сети 24V допускается последовательное соединение двух однотипных элементов подогрева.

Марка обогревателя дворникаРазмер, ммМощность, ВтЦена, ₽
«Полярник» ПЩ 15/28165/333 x 523/42450

Подведём итог

Из всех описанных выше дополнительных обогревателей самым практичным будет установка дворников с подогревом. При минимальных трудозатратах и вмешательстве в штатную проводку автомобиля лидирует комплект щёток стеклоочистителя марки Burner.

Дворники Burner четвёртого и пятого поколения подключаются на прямую к аккумулятору, встроенное автоматическое термореле регулирует температуру включения и выключения, нагреватель отключается, когда двигатель заглушен, возможен запуск через радиобрелок (имеет таймер 20 минут).



Оцените запись

[Голосов: 1 Средняя оценка: 5]

Установка обогрева стекла


как сделать лобовое стекло с обогревом своими руками

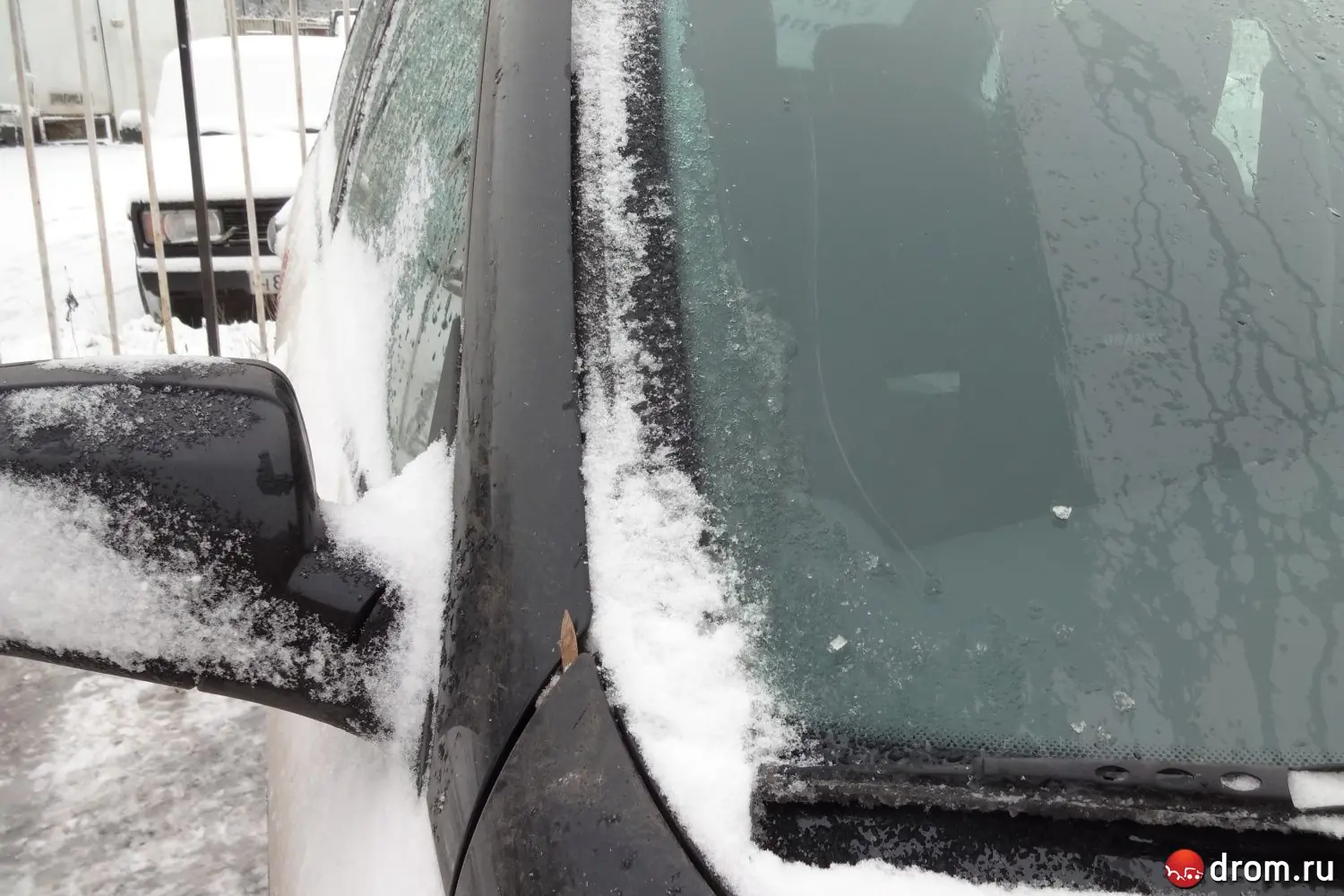

Как известно, запотевание и обледенение лобового стекла в значительной степени усложняет эксплуатацию автомобиля в зимний период. Более того, расход топлива заметно увеличивается по причине того, что сначала требуется прогреть двигатель, затем лобовое стекло, а уже после удается убрать снег и лед.

Конечно, можно установить системы автозапуска двигателя или Вебасто, чтобы мотор оставался теплым. Также некоторые водители предпочитают использовать химию типа «антилед» и т.п.

Однако, как показывает практика, если основной задачей является необходимость быстро нагреть только стекло, рядовому автолюбителю проще поставить обогрев ветрового стекла. Далее мы рассмотрим, как сделать лобовое с подогревом своими руками.

Содержание статьи

Лобовое стекло с подогревом: что нужно знать

Итак, подогрев стекла в случае с ветровым остеклением позволяет быстро подготовить машину к поездке зимой. Некоторые автомобили среднего и высокого класса уже имеют стекла с электроподогревом, в том числе и лобовое.

Начнем с того, что стекло автомобиля имеет два слоя, между которыми есть клейкий состав (напоминает пленку). Это нужно для того, чтобы при ударе стекло трескалось и сминалось, но не разлеталось на осколки. Другими словами, повышается безопасность.

Если же рассматривать стекло с подогревом, на пленке между слоями еще приклеены тончайшие нити нагревательного элемента. Нити такие тонкие, что не мешают водителю, так как их практически не возможно увидеть с расстояния около 30 см. На эти нити подается электрический ток, происходит нагрев и стекло быстро, равномерно и безопасно нагревается.

К сожалению, на подавляющем большинстве авто лобовое стекло отдельно не обогревается. В таком случае решение установить подогрев лобового стекла своими руками является вполне доступным и простым способом получить данную опцию в авто.

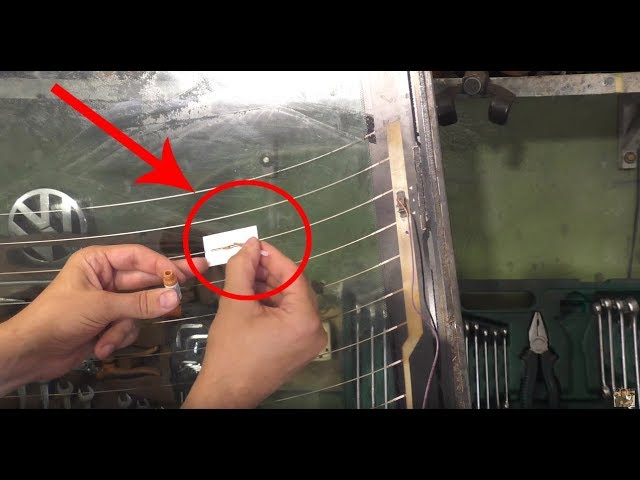

Фактически, есть комплекты, имеющие готовые нити, которые крепятся изнутри к стеклу на прозрачной липкой ленте. Основная задача —  приклеить эти ленты к самому стеклу. Указанные нити накала изготовлены из материала с высоким сопротивлением и нагреваются от проходящего по ним тока. Единственный минус — нити толще, чем в случае со штатным лобовым стеклом с подогревом, то есть более заметны.

Ставят такой обогрев зачастую в нижней части ветрового стекла, чтобы сделать упор на обогрев зоны дворников лобового стекла. Еще есть вариант реализовать прогрев стекла по контуру, по всей площади или частично и т. д. Однако, важно помнить, что нити в зоне прямого обзора ухудшают видимость, вечером свет фар встречных авто может сильно бликовать.

По этой причине нижняя часть стекла и область, где лежат щетки дворников, а также прогрев по контуру будут наиболее правильными местами установки подогрева лобового.  Главное, чтобы при установке подогрева не страдала обзорность.

  • Идем далее. В продаже есть готовые наборы подогрева стекол. Они отличаются по площади обогрева, по комплектации и другим параметрам, однако, принцип действия один. Нити подогрева находятся в пленке — самоклейке, также есть выводы для подключения питания.

Единственное, улучшенные варианты могут иметь отдельный блок управления с таймером автоматического отключения питания по времени. Также в комплекте может идти кнопка обогрева лобового стекла и т.д.

Как установить подогрев лобового стекла

Установка подогрева лобового стекла является достаточно простой задачей. Стекло снимать не нужно. Основная задача — обезжирить поверхность стекла и затем аккуратно наклеить липкую ленту с нитями подогрева. Важно добиться того, чтобы лента не начинала отслаиваться. Еще нужно учитывать, что если часть нитей накала отслоилась от стекла, в этих местах возникает перегрев нитей и система частично или полностью выходит из строя.

Также при выполнении работ нельзя клеить нити на влажное, неочищенное или же холодное стекло. В этом случае приклеить ленту надежно не удастся, произойдет отслойка.  В случае если комплект для установки подогрева стекла минимальный, тогда в «плюсовой» провод подогрева нужно дополнительно установить предохранитель в отдельном корпусе.

При установке нитей важно приклеить нити так, чтобы прогревать линию контакта рабочих кромок щеток стеклоочистителя с самим стеклом. Это позволит избежать отрыва примерзшей резинки и дефектов лезвия в том случае, если дворники будут включены случайно или слишком рано, то есть пока лед не растаял. Также может срабатывать и датчик дождя, при этом дворники еще не отогрелись.

Также при установке лент важно разметить, где будут подключаться к нитям провода питания. Это в значительной степени упрощает монтаж. Саму проводку на обогрев лобового стекла можно спрятать под накладками передних стоек (если они без Airbag и/или их можно снять без трудностей).

Еще добавим, что при выборе предохранителя для обогрева стекла можно поставить предохранитель 10 А. Если же подогрев мощный, тогда можно заменить такой предохранитель на аналог 15А.

Схему подключения питания нужно продумывать так, чтобы запитаться от штатной проводки. Обратите внимание, брать питание от прикуривателя не следует, так как подогрев может работать даже в том случае, если зажигание выключено. Оптимально делать так, чтобы подогрев работал только при включенном зажигании.

Еще нужно поставить выключатель (кнопку) подогрева лобового стекла. Такой выключатель желательно подбирать с износоустойчивой клавишей и контактами для мощных энергопотребителей, а также с надежным корпусом, который не будет плавиться. Для таких задач лучше выбирать подходящий выключатель автомобильный.

Параллельно можно использовать подключение подогрева лобового к подогреву заднего стекла, однако делать этого не рекомендуется по причине больших нагрузок. Лучше создать полностью отдельную схему.

Подключить лобовое стекло с подогревом лучше в области моторного отсека, выведя туда провода.  При этом провод «+»также нужно заводить в салон, чтобы подключить кнопку обогрева лобового стекла. Такой подход позволит включать обогрев стекла только с кнопки из салона и только при включенном зажигании.

Замена лобового стекла на ветровое стекло с подогревом

Еще одним способом, который может быть выбран владельцем по тем или иным причинам (например, имеющееся стекло повреждено и подлежит замене), является установка лобового стекла с подогревом.

Важно понимать, что такое стекло, особенно оригинальное, будет стоить достаточно дорого. Зачастую, приходится выбирать из более доступных аналогов. В этом случае предельно важно выбрать качественное изделие, причем независимо от того, стекло с подогревом или не имеет его.

В норме хорошее лобовое стекло не искажает объекты по всей площади обзора, не бликует, оно прозрачное, отличается износоустойчивостью, полностью подходит для автомобиля, имеет фирменные маркировки производителя. Если же стекло идет еще и с подогревом, нити обогрева  должны быть практически незаметными.

Саму замену лобового стекла лучше доверить опытным специалистом, которые аккуратно снимут старое стекло, затем правильно поставят новое, проклеят и просушат. В случае если ставится лобовое с подогревом, можно договориться, чтобы мастера вывели провода в удобном для подключения месте.

Полезные советы

Как видно, если нужен обогрев лобового стекла, купить монтажный комплект или заменить лобовое стекло на аналог с подогревом сегодня не составляет труда. При этом второй вариант потребует предельно ответственного подхода, так как  всегда есть риск замены стекла без подогрева на стекло с подогревом худшего качества. Особенно это касается дешевых китайских стекол.

По этой причине опытные специалисты рекомендуют в комплексе отдельно устанавливать подогрев дворников, форсунок омывателя лобового стекла, а также самого стекла. Такое решение позволяет избежать необходимости менять само стекло, а также упрощает эксплуатацию ТС в холодное время года.

Установив нити накала на стекло, форсунки омывателя с подогревом, обогрев бачка стеклоочистителя и дворники с подогревом, можно очень быстро подготовить автомобиль к поездке даже в сложных погодных условиях.

Основная задача – грамотно провести проводку и правильно подключить все решения (защитить провода от обрыва, а также замыкания, поставить предохранители, реле, выключатели и т.п.).

Что в итоге

Как видно, наличие обогрева лобового стекла в значительной степени облегчает эксплуатацию автомобиля в зимний период. При этом возможность установить обогрев лобового стекла без замены самого стекла позволяет иметь данную опцию в любом автомобиле при такой необходимости.

Также можно дополнительно установить подогрев дворников лобового стекла и обогреваемые форсунки омывателя лобового стекла,  что в комплексе позволяет быстро убирать снег и лед, а также поддерживать ветровое стекло в чистоте при низких температурах (особенно в  сложных погодных условиях).

Читайте также

krutimotor.ru

Установка лобового стекла с полным обогревом — Lexus LX, 4.7 л., 2004 года на DRIVE2

Давно не пополнял БЖ, особого повода не было.
В этот раз поделюсь опытом замены и особенностью подключения лобового стекла с полным обогревом от КМК Glass.

Всем известно, что лобовое стекло это тоже своего рода расходник. Даже если оно явно не имеет трещин и сколов, то со временем затирается и пескоструится. При встречном солнечном свете и свете фар со стороны встречки всё это начинает напрягать зрение и раздражать. Решено заменить, общем новое есть новое.

Поиск вариантов для замены указал на массу достойных вариантов, в том чисте начиная от дешевых китайских, по отзывам приемлемого качества.

Однажды наткнулся на отечественную продукцию с продвинутой технологией внедрения полного обогрева.


Посоветовавшись с знакомыми решил попробовать. На сайте kmk.nnov.ru заказал у производителя это стекло и со втрой попытки мне доставили целое (первый раз наступил страховой случай когда, транспортная при транспортировке повредила стекло).

О процедуре самой замены лобовика думаю нет особого смысла расписывать. Всё стандартно. Менял на сервисе, по времени около полутора-двух часов. Единственно попросил ребят-установщиков подлечить рамку лобового, если потребуется и надёжно зафиксировать герметиком к кузову все выходящие шлейфы проводов.

Полный размер

Рамка за 14 лет, на удивление оказалась в хорошем состоянии.


Полный размер

Из тороца стекла выходит три шлейфа. Два снизу и один сверху. Один из них мы видим.


Верхний короткий шлейф с клеммой на массу, попросил установщиков, через слой герметика завести в салон.

Полный размер

Два нижних шлейфа по схеме должны идти через реле на плюс АКБ, поэтому решил их проложить под жабо и вывести в моторный отсек.

Вместе со стеклом у производителя было приобретено силовое реле с автоматическим таймером отключения (3 минуты) и выход кнопку без фиксации положения.

Полный размер

схема подключения и силовое реле с таймером


Полный размер

Реле-таймер

Следующим этапом задумался о способе и вариантах подключения.
Сначала рассматривал вариант подключить подогрев лобового в параллель к заднему, но это очень большая нагрузка на генератор, так как только(!) подогрев лобового имеет потребление около 50-60А. От этого варианта пришлось отказаться.
Далее начал рассматривать варианты установки кнопки без фиксации, желательно на место заглушки. И такое решение нашлось и забегая вперед — было удачно реализовано!

В моём случае, на консоли под магнитолой, где в один ряд установлены все штатные кнопки обогрева заднего стекла, обогрева зеркал и отключение отопителя заднего ряда, была всего одна заглушка (стилизованная под кнопку).

Полный размер

стилизованная под кнопку — заглушка (снизу справа)


В место этой заглушки, без каких либо переделок была установлена штатная кнопка от праворульной версии этого автомобиля (Toyota Land Cruiser Cygnus).

Полный размер

кнопки продаются только набором из четырех штук. Среди них есть та самая. Ориг. номер 55905-60810


Полный размер

Крайняя правая кнопка от Sygnus и крайняя правая заглушка


Полный размер

Даже подсветка уже работала сразу после замены заглушки на настоящую кнопку


Полный размер

Далее все просто, в соответсвии со схемой, завел на кнопку управление силовым реле подогрева и впаял контрольную лампу. Разумеется без паяльника тут было не обойтись.

Полный размер

Яркость контрольной лампы выбрал максимальную на сколько это позволено конструкцией

Силовое реле разместилось в моторном отсеке. Само реле не имеет влагозащиты. Посмотрим как оно себя поведёт зимой, если подведёт, то заменю на такое же, но с влагозащитой.

В следующий раз поделюсь всеми плюсами и минусами.
Всем добра!

www.drive2.ru

Установка обогрева лобового стекла — Лада Vesta, 1.6 л., 2017 года на DRIVE2

Как подключить обогрев лобового стекла, если изначально его не было? Расскажу ниже.

После прилета камушков из под колес бешеной Газели в лобовое стекло пришла мысль заменить простое стекло, которое стояло изначально на стекло с обогревом. Т.к. было оформлено КАСКО, то стекло мне бы поменяли за счет страховой, но, конечно, на такое же простое без подогрева. Поэтому пришлось стекло с подогревом купить отдельно. А новенькое оригинальное без подогрева, которое за счет страховой дали выставил на продажу по хорошей цене, пока продаю.

Полный размер

Итак. Стекло с подогревом установлено у ОД. Осталось подключить его. В ОД, кстати, сначала долго думали, а получится ли подключить обогрев стекла в моей комплектации. Звонили своему электрику, тот сказал — сделаем, выведем на отдельную кнопку типа "тумблер". Но мне такого не надо, хочу чтоб было красиво )
Потому начал смотреть схему реализации в комплектации "люкс". Там обогрев подключается через спец. блок обогрева. У меня такого нет, а покупать его отдельно и прошивать — космически невыгодно. Поэтому пришел к вариантам реализации, которые в целом очень похожи на заводские, но очень демократичны по цене.

Варианты реализации

Сначала варианты реализации с включением обогрева через отдельную кнопку на блоке кнопок.
Первый вариант — эконом, на трех реле. Два силовых и одно управляющее с автоотключением через 10 минут с выводом на стандартный блок кнопок.

Схема первого варианта реализации

Второй вариант — чуток дороже, на двух силовых реле и управляющем модуле от Raiven-Tumen. Управляющий модуль более "умный" чем управляющее реле в первом варианте. Например, он может запоминать свое последнее состояние после выключения зажигания. Что мне и приглянулось, этот вариант реализовал у себя.

Схема второго варианта (реализовано у меня)

Есть еще вариант с подключением обогрева через единую кнопку обогрева стекла и зеркал на блоке кнопок кондиционера. Тогда лобовое, заднее стекла и зеркала будут включаться по одной кнопке сразу. Нужно будет изменить настройки ЦБКЭ. С помощью DDT4ALL в ветке Rear Defroster -> Rear Defroster — Configuration установить параметр FRONT_DEFROST_CF в TRUE, тем самым разрешив блоку ЦБКЭ на контактах 6 и 9 разъема S2 выдавать массу, что включит реле К21 и К22 отвечающих за обогрев ветрового стекла. Включать выдачу массы ЦБКЭ будет по сигналу с кнопки обогрева блока кнопок кондиционера. Это будет самый дешевый вариант.

Вариант с использованием единой кнопки. От блока кнопок к ЦБКЭ идут два провода, один из них управляет вкл/откл реле. Какой из них точно не знаю, но это и не важно. Дорабатывать здесь ничего не надо

Что необходимо

Мне понадобилось:
1. Два разъема для подключения к лобовому стеклу.

Такие вот разъемы. Они не только на Весте применяются. На Патриоте, к примеру, такие же.


2. Провода медные сечением 4мм и длиной около 4м и гофры к ним около 2м. Провода пойдут от лобового стекла к силовым реле. Сечение просчитано по умным таблицам )
3. Провода малого сечения 0,5 — 1мм для управляющего реле и к блоку кнопок, метров 5.
4. Два разъема для силовых реле. По ссылке — оригинальные разъемы, применяемые для Весты. Для варианта с управляющим реле нужен будет еще один такой же разъем.

5. Два силовых реле 4-х контактных 75.3777 рассчитанные на ток 30А и выше.
6. Для варианта с управляющим реле: реле 456.3747-02 от Патриота. А также резистор на 1 КОм, резистор на 330 Ом, транзистор BD136 или наш аналог КТ814 (или любой подходящий pnp-транзистор выдерживающий ток до 0,5-1А). Из транзистора и резисторов будет сделан инвертор, который сигнал +12В преобразует в "массу". В принципе можно и без инвертора обойтись, но тогда надо стандартную кнопку в блоке кнопок немного переделать. В стандарте она замыкает на массу. Если делать без инвертора, то надо, чтобы она замыкала на +12В.
7. Для варианта с управляющим модулем: сам модуль управления.
8. Два предохранителя на 30А типа MAXI. Один предохранитель на 5А (можно и меньше, до 1А) типа mini.
9. Клеммы типа Лира 6,3 мм и Лира 4,8 мм. Используются в разъемах силовых реле.
10. Две клеммы под предохранители 30А в монтажном подкапотном блоке. Про них писал в статье. Я их взял в отдельном блоке тут.

Здесь сразу с проводом уже


А если почитаете комментарии в статье, то найдете там ссылки на али, где клеммы можно отдельно заказать.
11. Для варианта с управляющим реле нужны будут клеммы для разъема, который идет в блок кнопок. В варианте с управляющим модулем эти клеммы уже обжаты на проводе в модуле.

Процесс подключения
Предполагается, что стекло с обогревом уже установлено и АКБ отключен.

1. Снять жабо в подкапотном пространстве. Для удобства прокладки провода лучше снять АКБ и короб воздушного фильтра.

Полный размер

2. Найти два разъема от лобового стекла для подключения силовой проводки.

Полный размер

3. Протянуть два провода сечением 4мм от монтажного блока к разъемам лобового стекла, протянув их через резиновый уплотнитель.

Полный размер

www.drive2.ru

Ford Focus Hatchback › Бортжурнал › Замена лобового на лобовое с подогревом + подключение.

Как то в марте еду вечером по городу никого не трогая, замечаю на все лобовое горизонтальную полоску, шел снег, сначала подумал что стекло мокрое и отражается что то от фонарей, приглядываюсь опа! термотрещина :((
сфотал на след день:


Сразу напала печаль… На следующий день зашел в экзист поглядеть сколько стоит лобовое цена ему была в районе 7+тыс рубликов, и тут я увидел в аналогах стекло фирмы pilkington с подогревом, ценник ему был 9 тыс и тут я решил что все что не делается все к улучшению моего кабанчика 🙂
Начал изучать вопрос по установки лобового с подогревом тут все подробно расписано.
Что делал я
Конечно отдал машину в сервис что бы поменяли лобовое 🙂 а далее:
1. Заказал:
Стекло без датчика дождя артикул 3566AGSHVW2R фирма pilkington
Предохранитель электрический артикул 3819184
Кнопку включения лобового стекла(серебреная) артикул 1559587
Реле обогрева лобового стекла артикул 1425754
2. Проверил наличие проводки в подкапотном пространстве, открываем блок предохранителей и смотрим есть ли в них разъемы под реле и предохранители. Мне не повезло… нету

разъемов нет


3. Не расстраиваемся изучаем схему проводки

взял схему с ffclub, схему нарисовал смити, за что ему спасибо !


4. Делаем проводку все описано в отчете по ссылке выше, вот что у меня получилось все провода от маркировал что бы потом легче по фото можно было подключить:
Важно -> провода питания зон лобового стекла должны быть не меньше 2,5-3мм сечением я про это не знал, сделал 1.5 но буду менять их 🙂
5. А теперь разбираем пол подкапотного пространства, а именно снимаем аккумулятор и воздушный фильтр с коробом, все это нужно что бы перевернуть блок предохранителей

как то так


6. Теперь вставляем готовую проводку, выглядеть в итоге будет вот так, Советую сделать как в отчете не искать широкий контакт к реле, а сточить широкие ножки в реле на стандартные разъемы и тогда все влезет в колодке без проблем
7. Ставим предохранители и реле на места
8. Далее протягиваем управляющий провод в салон и вставляем в зеленую колодку №С95 в 15 разъем

фото из отчета на ffclube


9. Провода протягивал под лобовым стеклом где двигатель дворников, там их не видно и протягивать удобнее

10. Провода питания 2х зон подогрева лобового стекла так же протянул под лобовым, соединил их, тупо отрезал заводские разъемы у лобового стекла и к ним припаял проводку.

11. Дальше прикручиваем в салоне под плафоном минусовой контакт лобового стекла с подогревом. Обязательно зачистите участок от грунтовки и краски до метала и смажте смазкой

12. А теперь берем ранее купленный шнурок elm 327 и включаем функцию подогрева лобового стекла


13. В салоне вставляем кнопку подключаем к разъему у меня он там есть 🙂
14. Заводим машину и включаем обогрев, обороты сразу вырастают значит нагрузка есть 🙂
Проверить не мог так как у нас в Томске снег уже растаял, но ! сегодня у нас выпал снег, но машина стояла в гараже :(, утром выгнал машину собрал с лобового стекла отцовского санЁнга снега накидал на свое лобовое 🙂
через минут 5
Работает ! Вот и все 🙂

www.drive2.ru

Обогрев стекла своими руками - 100 фото и видео как создать систему обогрева стекла

В современности автомобили просто заполоняют каждую частичку нашей планеты. Они хорошие компаньоны и отличные домашние помощники. Благодаря наличию автомобилей в каждом доме не возникает необходимости ходить на дальние расстояния пешком или ехать на общественном транспорте по расписаниям.

Однако если автомобилю не посвящать времени и не обращать на него должного внимания, то он просто напросто в любой момент вас подведет.

Самое приятное, что для современного человека с его автомобилем созданы все условия в виде автомастерских. Ты просто привозишь свое авто в сервисный центр и специалист делает все, что необходимо для постоянной нормальной работы.

Но не каждый автолюбитель пользуется услугами сервисов и ремонтных мастерских. Очень часто домашние мастера берутся самостоятельно делать машину, так как это дешевле и интереснее.

В нашей статье мы поговорим о таком аспекте, как обогрев ветрового стекла своими руками.

Краткое содержимое обзора:

Обогрев лобового стекла очистителями

Есть специализированный вариант для обогрева лобового стекла, который устанавливается в стеклоочистителях и легко монтируется своими руками.

vsesvoimirykami.ru

Ford Focus Wagon Белый лимузино › Бортжурнал › Установка обогрева лобового стекла. Часть 1. Подготовка.

Полный размер


Всем доброго времени суток.
Повествование будет про то, как я дорабатывал проводку для подключения обогрева лобового стекла.
Под рукой оказался донорский бок предохранителей с имеющимися необходимыми запчастями.
За советами обращался к AntoshickCBR, за что ему ОГРОМНОЕ спасибо. Так же всегда готов помочь и запчастями.
Текста будет не много, т.к. на мой не профессиональный взгляд сложного ничего нет и по схеме всё понятно.
1. Для начала проверяем есть подготовка(проводка) для установки стекла с обогревом. Открываем крышку блока предохранителей и убеждаемся что проводки нет(пины под рэле и предохранители пустые).

Полный размер

Рэле R7, предохранители F14 и F16 на 40A а так же пины под всё это дело отсутствуют


2. Изучаем схему:

Полный размер

Схема


3. Берем донорский блок предохранителей и, опираясь на схему, вытаскиваем нужные пины.

Полный размер

Донор


4. Что бы найти разъемы для стекла — смотрим какие ответки на стекле и подбираем нужные:

Полный размер

Плюсовые контакты на стекле


5. Собираем проводку для блока предохранителей.

Полный размер

Проводка


6. Собираем всё проводку, еще раз проверяем что нам этого будет достаточно.

Полный размер

Полная проводка со всеми необходимыми пинами, рэле и предохранителями(за исключением расходников). А так же проводка под массу(в потолок).


7. Приступаем к разборке под капотом. Как и что писать не буду — инфо на драйве много. Порядок: снял корпус воздушного фильтра, акб, короб акб — это для того чтоб блок предохранителей можно было нормально перевернуть и удобно с ним работать, жабо — под ним проложил силовой провод для правого контакта на стекло.

Полный размер

Процесс


8. Разбираем блок предохранителей, и по схеме вплетаем наши приготовленные пины:
С Рэле R7-2 тонкий управляющий тянем в салок в BCM в разъем С1 пин 30
С Рэле R7-1 тонкий пристыковываемся к проводу идущий от предохранителя F23
С Рэле R7-5 Силовой(с разветвлением на 2 провода) проводим до гнезда предохранителей на стекло F14 и F16
С Рэле R7-3 Силовой пристыковываемся к проводу который идет от предохранителя PF3
Далее уже тянем провода к стеклу из предохранителей F14 и F16
Собираем блок обратно и смотрим результат:

Полный размер

Теперь пины все на месте


9. Делаю заодно заготовку на будущее:

Полный размер

Белый проводок, который торчит из блока предохранителей — это плюсовой на обогрев форсунок омывателя лобового стекла


10. Разъемы для подключения обогрева стекла с двух сторон на своих местах:

Полный размер

Правый


Полный размер

Левый


11. Лезем в салон, снимаем бардачок, и допиновываем управляющий провод в BCM, собираем всё обратно.

Полный размер

Протащили в салон


Полный размер

Вставили на место


12. И наконец, прикручиваем провода мыссы в салоне на потолок. Для этого я открутил кронштейны солнцезащитных козырьков, снял микрофон для обзора, зачистил до метала вокруг резьбы для лучшего контакта(делать это крайне рекомендую, т.к. краска даже на резьбе), ну привинтил всё на место.

Полный размер

Зачищаем

13. Финальный жест сего действа — это установка кнопки для обогрева.

На этом подготовка завершена. Осталось сконфигурировать и установить стекло с обогревом, но это уже другая история!
Всем спасибо за внимание.
Продолжение следует…

Полный размер

www.drive2.ru

Как поставить подогрев лобового стекла своими руками: все способы

 Дополнительный подогрев лобового стекла может значительно сократить время, необходимое для подготовки авто к поездке зимой, особенно в тёмное время суток, которое, сожалению, преобладает в северных широтах.
Многие современные машины комплектуются уже на конвейере стёклами с электроподогревом. Также такое стекло можно купить и заменить им обычное штатное. Но есть и другой вариант – установить подогрев лобового стекла своими руками прямо на месте, приклеив уже готовые нити обогрева, закрепленные на прозрачной липкой ленте.

Содержание статьи

Как работает подогрев лобового стекла



Работающий подогрев лобового стекла



Нити накала, нагреваемые электрическим током, размещаются, как правило, внизу лобового стекла.

Принцип действия подогрева прост – на нити накала, нанесённые на стекло, подаётся нагревающий их электрический ток.
Изготовленные промышленным способом стёкла с подогревом имеют меж собой разницу лишь в выборе места прогрева – по контуру стекла, по его площади, частично или полностью покрывая её. Нити, прогреваемые электрическим током, нанесённые в зоне прямого обзора, могут отвлекать внимание, поэтому предпочтение, как правило, отдаётся контурному прогреву, имеющему более частое расположение нитей снизу стекла – там, где останавливаются отключенные щётки стеклоочистителей.
Имеющиеся в продаже наборы для оснащения стекла подогревом тоже исполняются в различных вариантах. Нити подогрева лобового стекла нанесены на самоклеящуюся плёнку и имеют выводы для подачи на них напряжения.
Более «продвинутые» разновидности подогрева имеют в комплекте блок управления со встроенным таймером, отключающим питание через заданный интервал времени.


Нити подогрева лобового стекла не должны быть видны и мешать обзору.



Сделать подогрев лобового стекла своими руками несложно, при этом совершенно необязательно снимать стекло.

Сделать подогрев лобового стекла своими руками несложно, при этом совершенно необязательно снимать стекло. Достаточно лишь тщательно обезжирить поверхность, на которую будет наклеиваться лента. «Прилепленный» наспех обогрев будет местами отслаиваться, что сделает его бесполезным. Вдобавок, плохой теплоотвод в местах, где нет контакта со стеклом, может привести к выходу из строя нитей накала.
Не клейте подогрев на холодное стекло, вообще – подобные работы лучше производить в тёплое время года, – надёжнее приклеится.

Сделать подогрев лобового стекла можно примерно так:



Лобовое стекло с подогревом



Если Вы купили только ленты с нитями нагрева, не забудьте «врезать» в положительный провод питания сменный предохранитель в корпусе.

Как видите, нити подогрева лобового стекла расположены в зоне стоянки стеклоочистителей. Такое их расположение будет прогревать линии контакта рабочих кромок щёток со стеклом, что предотвратит отрывание резинки от основы, если Вы нечаянно заденете рычаг выключателя «дворников», пока авто не прогрето. Иногда и датчик дождя срабатывает некстати – когда «дворники» ещё не оттаяли – так бывает весной при «околонулевой» температуре воздуха.
Провести провода питания будет несложно, если заранее наметить точки их подключения к нитям, вернее, места расположения этих точек. Для того, чтобы лишние провода не оскорбляли Ваши эстетические чувства, спрячьте их под накладками передних стоек – последние легко снимаются.
Если Вы купили только ленты с нитями нагрева, не забудьте «врезать» в положительный провод питания сменный предохранитель в корпусе. Если нет информации о мощности нитей, поставьте для начала предохранитель на 10 ампер, при необходимости заменив его впоследствии 15-ти амперным.
Желательно также продумать схему подключения к штатной проводке – запитанный от прикуривателя подогрев на многих авто будет работать и при выключенном зажигании, что нежелательно – лучше подстраховаться и сделать возможной работу подогрева лишь тогда, когда зажигание включено.

Установка лобового стекла с подогревом



Установка лобового стекла с подогревом


Прежде всего, такое стекло надо купить. Оригинальные автостёкла для многих иномарок обычно стоят дорого, но есть более доступные отечественные и китайские аналоги. И вот здесь при покупке нужно быть внимательным, потому что некачественное стекло – с подогревом оно или без – может быть выполнено с такими дефектами, что Вы пожалеете о том, что затеяли замену штатного стекла.

Признаки хорошего лобового стекла:

Хороше лобовое стекло при любых обстоятельствах должно оставаться прозрычным.

  1. Оно должно оставаться прозрачным при пропускании прямых солнечных лучей – помутнение стекла говорит о плохой его проклейке.
  2. В зоне активного зрения (в 28-ми градусном секторе обозрения при взгляде в направлении движения) не должно быть искажений очертаний предметов.
  3. Нити обогрева не должны выделяться – у хороших стёкол они едва заметны.
  4. Косвенным признаком хорошего изделия служит отчётливое клеймо и тщательно выполненная упаковка, предотвращающая любые возможные повреждения при транспортировке.



Ленты подогрева лобового стекла



На работах по замене лобового стекла лучше не экономить и довериться специалистам.

Замену лобового стекла лучше производить в специализированном автосервисе – несмотря на кажущуюся простоту работы, вырезание старого стекла, нанесение праймера и герметика, а также соблюдение правил сушки могут сделать качественно далеко не все. Очень часто бывает так, что спустя несколько месяцев, а то и сразу после замены, стык стекла и кузова начинает протекать. Да и кузовные детали, нещадно ободранные струной, покрываются ржавчиной – особенно передняя кромка крыши.
Настоящий профессионал даже не будет нуждаться в уточнении – с подогревом стекло или нет. Кроме того, выведет провода от подогрева так, чтобы Вам не пришлось производить разборку «жабо» при подключении.

Как подключить лобовое стекло с подогревом



Подключение лобового стекла с подогревом



Выключатель подогрева лобового стекла лучше поставить автомобильный, с мощными контактами и усиленным корпусом.

Подключать лобовое стекло с подогревом лучше в моторном отсеке – именно туда выводятся провода, но «плюсовой» провод придётся выводить в салон – для подключения кнопки или клавиши. Выключатель используйте автомобильный, лучше всего такой, который имеет подходящее обозначение на корпусе – удобнее будет пользоваться, да и кнопки, предназначенные для включения энергоёмких приборов, имеют более мощные контакты и не расплавятся.

Подогрев «дворников» и форсунок омывателя лобового стекла своими руками



Подогрев дворников лобового стекла



Если не удалось купить форсунки именно для вашего авто, то всегда можно купить и поставить универсальные форсунки для омывателя.

В магазинах автозапчастей и аксессуаров можно приобрести форсунки (включая и веерные) омывателя лобового стекла с подогревом. Если в продаже именно для Вашего авто таких нет, то выпускаются так называемые универсальные форсунки. Сложности в их установке нет. Главное – аккуратно провести проводку, чтобы она не свисала, но и не оборвалась при открывании капота. Это касается и подключения подогрева щёток стеклоочистителя лобового стекла – провода питания не должны мешать работе механизма – «трапеции дворников».
К сожалению, даже форсунки с подогревом не могут предотвратить замерзание омывателя в морозы – на многих авто бачки расположены, что называется, «на улице» – вне моторного отсека. Поэтому некоторые умельцы оборудуют бачок подогревом, устанавливая на дне его электрический нагреватель, питающийся также от АКБ.

Нужен ли подогрев лобового стекла



Самодельный подогрев форсунки омывателя



Перед тем, как покупать подогрев лобового стекла, следует окончательно решить — а нужен ли он вам.

Вообще, перед тем, как приобретать подогрев лобового стекла или подобные «навороты», решите – нужны ли они Вам вообще. Зачастую чрезмерное увлечение подобными вещами либо снижает ресурс АКБ, либо – при небрежном их монтаже – к выгоранию проводки. Несомненно, такие устройства облегчают жизнь автолюбителя, но, к сожалению, не все имеют терпение всё грамотно сделать – провести проводку, защитить провода от обрыва или замыкания, подключить предохранитель, и т.п.
Как говорится – «семь раз отмерь»!


mytopgear.ru

Skoda Octavia › Бортжурнал › Установка обогрева ветрового стекла на Шкода Октавия А5 FL по штатной схеме Йети

Установка обогрева ветрового стекла на Шкода Октавия А5 FL по штатной схеме Йети
Готовь сани летом…

Полный размер


За 8 лет эксплуатации родное ветровое успешно залечивалось от камешков раза четыре, и вот на пятый раз не выдержало — пошли три трещины, причем одна дошла до водительской стороны. В этом случае легальный талон техосмотра не получить, значит надо менять. А не повод ли это к модернизации авто? До зимы время есть, поставим стекло с обогревом.
Благо первопроходцы в этой затее уже были до меня, благодаря творческим изысканиям VadimSK, можно узнать готов ли BCM-модуль работать с обогревом по CAN-шине. Подключил VCDS, в 09 блоке активировал 1 бит 22 байта:

Кодирование принялось, запустил проверку ошибки:

Полный размер


Значит можно начинать!..
На данный момент нет доступной альтернативы изделию с обогревом для Шкоды Октавии отечественного нижегородского производства КМК-Glass. Позвонил на завод, узнал кто в ближайшее время у нас в городе получает от них заказ, договорился о доставке с установкой модели SKDT0016 с местом под датчик дождя, оплатил аванс, через неделю была обещана доставка.
Нашел на авито Б/У блок климата с кнопкой от Йети в отличном состоянии, через три дня пришла посылка из Санкт-Петербурга. Модернизация началась с приятной процедуры замены блока — снял окантовку начиная снизу над пепельницей, окрутил 4 токса, отсоединил сзади блока 3 разъема. Блок без кнопки обогрева ветрового стекла 3T0907044BE:

Полный размер


Блок с желаемой кнопкой 3T0907044СС:

Полный размер

Индикатор на кнопке загорается при нажатии с запущенным двигателем, через 10 минут гаснет.
Изучил схему:


Посмотрев блок предохранителей под капотом, решил немного изменить схему с целью уменьшения затрат: подключить плюс к имеющемуся свободному предохранителю спереди блока на 40А и управляющий плюс взять не с пятого, а с четвертого предохранителя, так как был подходящий пин (двухлепестковый) к свободному четвертому.
Сняв аккумулятор и площадку под ним, обнаружил свободное место для реле под блоком предохранителей, выдвинув влево площадку для 2-х реле, одно место свободно:

Полный размер


Заказал:
реле 3B0951253,
колодку 3C0973721,
пин N90732703 для предохранителя №4 (был),
клеммы на управляющие контакты реле A0185454726 – 2шт.,
уплотнители 357972742 – 2шт.,
винт саморез с внутренним TORX для закрепления реле N90767602,
предохранитель 5А N01713116,
пин для блока BCM N90764701,
уплотнители для силовых контактов реле 1K0972744B – 2шт.
А вот с оригинальными клеммами силовыми – засада – не существует таких, есть только ремонтный провод 000979417Е с двумя контактами, можно, конечно, его заказать, только стоит он не меньше тыщи. За остальным поехал на авторынок и электротовары. Купил:
кабель ПГВА 6мм2 – 2м,
ПГВА 4мм2 – 3м,
гофру 7мм2 -3м,
гильзу 6мм2
гильзу 4мм2 -2шт.,
наконечник медный луженый ТМЛ 6–5–4 (КВТ) – на предохранитель 40А,
гайка м5 с полимерной вставкой – на болт предохранителя,
наконечник медный луженый ТМЛ 6–6–4 (КВТ) – на массу.
клеммы силовые 9,5мм – 2шт.
Автомобильный кабель сечением 0,5мм2 — 1,5м был. Термоусадка и тряпичная изолента были.
Отчественные контакты в импортную колодку входят, но только не фиксируются. Для того, чтобы приспособить наши силовые клеммы в буржуйскую колодку реле, пришлось доработать фиксаторы, надо было сделать их ближе к краю и короче.

Полный размер

Прошу прощения за автофокус, не увидел сразу, а когда увидел – контакты уже поставил.
Над коленками водителя снимаем защитную тряпицу и видим блок BCM:

Полный размер


Нам нужен средний(белый) разъем. С выключенным зажиганием вынимаем его, утопив торцевой фиксатор, и опустив черную рамку.

Разбираем разъем, нажав на два белых фиксатора и вытянув внутреннюю часть:

Полный размер


Вставляем в 23 свободный пин подготовленный и обжатый провод 0,5мм с тоненьким разъемом N90764701. Собираем разъем и вставляем обратно. Можно проверить тестером: при нажатии на кнопку обогрева – на нем появляется масса. Протягиваем провод в подкапотное пространство через заглушку для сцепления (автомат) или резиновые «соски» заглушки над сцеплением (механика). Я использую кусок струны с петелькой на конце, цепляю (синий) провод, протыкаю из салона, тяну и протаскиваю из под капота:

Полный размер


Полный размер


Разбираю блок предохранителей под капотом, сняв крышку с двумя сдвижными замками, откручиваю центральный большой торкс и приподнимаю верхнюю часть предохранителей (в четвертый уже поставил 5А):

Полный размер


Под ней блок разъемов «мама», его сдвигаем в сторону двигателя поддевая отверткой две защелки друг напротив друга:

www.drive2. ru

Skoda Octavia Skoda Octavia A 7 1.2TSI › Бортжурнал › Лобовое стекло с обогревом. Установка и штатное подключение обогрева лобового стекла на Шкода Октавия А7 1.2 TSI 2014 г.в.

Всем привет!
Мысль об установке лобового стекла с обогревом закралась давно, в тот момент когда я увидел в продаже на барахолке блок кондиционера с кнопкой обогрева лобового стекла. Я тогда подумал мол куплю ка я этот блок пока он есть в продаже, вещь редкая, а если не сростется с установкой стекла с обогревом, то продам его… Блок приобрел у SHALTAYBALTAY87 за 2000 р.
Второй шаг — это покупка проводки для подключения обогрева лобового стекла. Проводку приобретал у Михаила ( VAGSerp ) за 5400 р. Михаил даже предохранители нужные положил.
Третий шаг — Установка лобового стекла с обогревом, с креплением под датчик дождя, для Шкода Октавия FL. Стекло производства "AGC". Устанавливал у парней в " Байкал стеклосервис " в Москве м. Юго-Западная, Олимпийская деревня, 24. Вот их сайт ( auto-glass. ru/ ) Цена за стекло — 15000р., и плюс установка 2000р. Итого 17000р.
Четвертый шаг — покупка нужных запчастей для подключения обогрева лобового стекла, а именно:
1. Заглушка воздуховода 5E2815159А — 1 шт.
2. Саморезы для заглушки N90732103 — 2 шт.
3. Зажим для крепления разъемов лобового стекла 3B0 919 136 A — 2 шт.
НУ ПОНЕСЛАСЬ!
1. Установка стекла с обогревом.
Работу выполняют нормальные, общительные и знающие свое дело русские парни. Несколько производственных фото

Еще пока старое стекло. Фото на память.

Стекло AGC с обогревом под датчик дождя для Шкода Октавия FL

Номерок стекла

Стекло сняли.Рамка в достойном состоянии, без ржавчины.

Процесс установки нового стекла

Установка стекла завершена

Кстати, в " Байкал стеклосервис " очень интересные условия страховки лобового стекла. Например, если в течение страхового года в стекло прилетит камень и оставит трещину, или вообще разнесет его, то парни поставят новое стекло, взяв бабло только за установку(2000р. ). Да да! Стекло будет стоить 0р.

Нити обогрева…

2.Подключение проводки
Как я уже писал выше, проводку приобретал у Михаила ( VAGSerp )

Проводка для обогрева лобового стекла в сборе

Дальше я провел проводку от разъемов лобового стекла до блока предохранителей, и один провод до блока BCM разъем В пин № 26. Несколько производственных фото…

Подготовка к инсталяции проводки. На фото снятые дворники, жабо, АКБ, полка АКБ.

Протянул проводку под жабо до разъемов лобового стекла

Справа все по штату.Крепим разъем с помощью зажима 3B0 919 136 A

Слева установил заглушку воздуховода 5E2815159А на саморезы N90732103.

Заглушка пришла как и у всех, со сломанным креплением для шлейфа обогрева, пришлось крепить на хомут. На фото подпиленный бок заглушки.

Здесь я завожу реле и провода в блок предохранителей.

Это провод в ВСМ разъем В пин №26 . Тянул в салон при помощи стальной проволоки.

Процесс инсталяции провода в ВСМ разъем В пин № 26

Разъемы обогрева стекла под жабо через дырочки не видны, значит вода на них не будет попадать.

После того как было все готово, я поехал в MQB Garage к Smailauto. Там мне установили мною приобретенный блок кондиционера с кнопкой обогрева лобового стекла, и все это дело закодировали. Но хреново. Обогрев заработал но появилась неприятная ошибка:

Полный размер

.

А еще обогрев лобового стекла не выключался автоматом по истечение 10 минут, как написано в руководстве по эксплуатации, что вообще не радовало…
Ну что делать? Нужно привлекать профи… Поехал я к парням PETRANVAG TUNED на Беломорскую 20. Там все настройки поправили и все заработало штатно. Еще раз СПАСИБО!
Как итог; обогрев заработал.

www.drive2.ru

Как сделать обогрев лобового стекла своими руками

Одной из важных составляющих безопасного и комфортного передвижения на автомобиле является хорошая обзорность происходящего на дороге, а особенно это касается холодного времени года. Процесс очистки снегового и ледяного покрова с ветрового стекла - это не только физически утомляющая работа, но и требует определенного времени. Обычно эту работу приходится проделывать поутру, в тот момент, когда срочно нужно куда-то ехать. В последнее время автолюбители немного упростили себе эту задачу, применяя обогрев лобового стекла. Своими руками его можно установить в домашних условиях без существенных на то финансовых затрат. Это изобретение позволяет держать поверхность стекла в незамерзшем состоянии даже при сильных снегопадах и морозах. В этом обзоре приведены типы обогревов и способы их установки на ветровое стекло самостоятельно.

Устройство элемента с подогревом

Система обогрева стекла - это набор нитей накала определенного предназначения, которыми оснащается ветровое. Питается это устройство от бортовой сети и электронного блока управления. В зависимости от типа обогрева расположение нитей накала может быть разным. Часто на авто устанавливается только обогрев зоны дворников. Это нужно для очистки их от снежной и ледяной корки, а также для придания эластичности резиновым щеткам. Все остальное работает за счет штатной системы. Обогрев лобового стекла без нитей накаливания также имеет широкое применение. Зачастую такое приспособление устанавливают народные умельцы на авто, стекла которых не оборудованы штатным обогревом.

Второй вариант – это расположение нити по периметру окна. При таком раскладе прогревается полностью все стекло. Первое время после установки электрического обогрева водители чувствуют некий визуальный дискомфорт, так как полосы устройства бросаются в глаза. Но по происшествии некоторого времени глаза привыкают, и водитель их попросту не замечает.

Плюсы и минусы данного обогрева

Как и любое устройство, обогрев лобового стекла в зоне стоянки стеклоочистителей и по всему периметру имеет свои преимущества и недостатки. Сопоставив данные характеристики, автомобилисты сами вправе решать, устанавливать таковые на свои авто или же нет.

Преимущества: ощутимо уменьшается время подготовки транспортного средства перед выездом (снег, лед – все это исчезает за несколько минут), отличный визуальный контроль происходящего на дорогах общего пользования, с внутренней стороны стекло не запотевает и не берется инеем даже в момент простоя.

Недостатки: первое время нити накаливания бросаются в глаза и отвлекают, иногда привыкнуть к ним так и не удается. Если аккумулятор машины не первой свежести, происходит его разрядка при длительном простое авто на стоянке, поэтому нужно следить и не забывать отключать блок обогревателя.

Монтаж различных элементов обогрева

При желании смонтировать на свое авто обогрев лобового стекла своими руками в плоскости стеклоочистителей демонтировать с машины полностью ветровое не обязательно. Достаточно лишь приобрести в автомагазине ленты прогрева и приклеить их с внутренней стороны стекла напротив исходного положения дворников. Выводы проводов подключения обогрева можно провести под пластиковыми элементами салона, таким образом, они не испортят общий вид интерьера. Запитать этот обогрев лобового стекла от прикуривателя будет наилучшим вариантом, так как на летний период его можно просто снять.

Стеклоочистители с прогревом

Зону дворников можно оснастить и иным видом обогрева – это подогрев самих элементов. При этом варианте они сами будут очищаться и способствовать таянию снега. Блок управления нагревательными элементами и блок питания необходимо подсоединить к бортовой электросистеме автомобиля или же подключить обогрев лобового стекла от прикуривателя. Этот способ подключения очень удобен, так как при выходе из строя устройства не нужно ковыряться в проводке авто, а просто вытянуть штекер с разъема штатной розетки.

Обогреваемые элементы устанавливаются вместо штатного комплекта. Электрические провода от них можно провести через технологические отверстия в кузове. Затем в салоне авто под приборной панелью устанавливается блок управления дворниками, блок питания же лучше разместить в подкапотном пространстве. Важно при монтаже в электроцепь дворников установить предохранительный элемент во избежание возможного замыкания.

Заводское стекло с прогревом

Что касается установки полностью обогреваемого покрытия, то здесь дело обстоит иначе. Установить этот обогрев лобового стекла своими руками гораздо сложнее. При этом само ветровое стоит дороже, чем стандартное. Сначала следует демонтировать с авто штатное и зачистить посадочное место от остатков клея. Затем на обогреваемом стекле надо найти концы отводов для подключения. Обычно они расположены в торцевой части стекла. Далее к этим выводам нужно подсоединить электрические провода методом пайки. Соединительные участки необходимо заизолировать при помощи жидких изолирующих материалов. После проделанных работ стекло монтируют на автомобиль, как и стандартное, и приступают к его подключению к электрической бортовой сети.

Способ подключения

Один из выходов обогревателя необходимо подключить к плюсовой клемме аккумулятора с использованием предохранителя. Второй выход подключают непосредственно к системе управления обогревателем, который, в свою очередь, будет контролировать время прогрева стекла. При этом блок-таймер выставляется на определенное время работы, после чего он автоматически отключит прогрев. В основном время работы электрообогревателя зависит от погодных условий и степени обледенения покрытия.

Обогрев лобового стекла своими руками на ВАЗ

Для проведения данных работ нужно уметь работать с обычным паяльником и иметь представление об устройстве и электрооборудовании автомобиля. Если таковых знаний нет, то лучше обратиться за помощью к специалисту. Самостоятельно оснастить стекло этой системой можно двумя способами: монтаж ленты в плоскости стеклоочистителей и наклеивание ее по периметру окна. Зона обогрева дворников была описана выше, так что разговор пойдет о способе установки ленты по краям стекла.

К сожалению, автомобили отечественного производства не оснащаются таким стеклом с завода. Поэтому автолюбители нашли выход из этого положения. Покупают в магазинах самоклеющиеся ленты и сами монтируют их на авто. Это автомобильное дополнение представляет собой обогрев лобового стекла без нитей накаливания. Изготавливается в виде тонкой прозрачной полосы-пленки различной ширины и длины, в зависимости от ее применения.

Монтаж элемента

Перед поклейкой пленки сначала нужно протереть ветошью внутреннюю сторону стекла от разводов и пыли. Клеить полосы следует крайне осторожно, для того чтобы не повредить их и сделать монтаж максимально ровно. После этого обогрев лобового стекла (ВАЗ) нужно запитать в систему электропитания автомобиля. Как и было сказано ранее, один вывод подключаем к плюсовому проводу, а второй - к блоку управления.

Для более удобного использования авто в летний период систему можно оснастить дополнительными элементами управления. Например, в торпедо устанавливается дополнительная кнопка обогрева лобового стекла, которой можно полностью отключить подачу питания к устройству.

После монтажа данного элемента его нужно проверить. Запускаем мотор авто, включаем на несколько секунд обогрев и проверяем его контур с помощью электронного тестера. При правильном подключении устройство покажет на выходе из контура значение 12 В. Это означает, что цепь не имеет разрывов, и система работает.

Вывод

Исходя из представленного обзора, можно определиться в выборе – очищать ветровое вручную и ежедневно тратить на это свои силы и время либо же один раз не полениться и сделать обогрев лобового стекла своими руками. Благодаря наличию в автомагазинах различных дополняющих устройств к авто «теплое» ветровое стекло можно сделать самостоятельно без особых финансовых затрат. После этого ваш автомобиль будет готов к эксплуатации зимой в любой момент, независимо от капризов погоды.

fb.ru

Лада Vesta "Красненькая" › Бортжурнал › №4 — Блок обогрева лобового стекла — установка и первые тесты

Немного продолжения предыдущей записи про отдельную кнопку для включения обогрева лобового стекла: сама кнопка пришла — супер, вопросов нет. Отсутствующий оранжевый светодиод индикации + мелочи — в пути. А, по сему, блок кнопок пока лежит дома в разобранном состоянии.
Но т.к. обогрев нужен (особенно по текущей нашей погоде: +2.0.-2, снег, дождь, солнце) временно, на скорую руку спаял сей "мегадевайс" по аналогии со штатной кнопкой — кнопка замыкает на "минус", светодиод горит при подаче "плюса" (фото уже после "подключения" к штатному месту):

Полный размер

Итак, решено было установить на постоянной основе разработанный блок, дабы погонять его в реальных "боевых" условиях. Но сделать так, чтобы при крайней надобности его можно было с минимальными усилиями достать и перепаять/перепрошить. Снятие бардачка — минимальное усилие, поэтому решено было ставить за/над/сбоку бардачка, тем более, что блок подключается 3-мя проводами к BCM-контроллеру автомобиля (еще 1 — на землю, еще 2 — к блоку "кнопка/светодиод" ).

Но, перед этим, был приобретен ответный разъем (за какую-то конскую цену в 150р.), были вставлены новые пины с проводами:

Полный размер

, и все провода были обмотаны "мохнатым" антишумом — маделином.

Полный размер

Итоговый "паук" выглядел так:

Полный размер

В процессе обследования открывшегося пространства после снятия бардачка я, то и дело, вспоминал мой предыдущий авто ВАЗ 2107, где было 100500 шпилек/отверстий/загогулин для установки подобных блоков.
Здесь же все было по другому… В итоге место было найдено и блок был успешно прикручен:

Полный размер

Здесь я хочу обратить особое внимание тек, кто читает "по диагонали", и, увидев маркировку "реле" побежит за ним в магазин для последующей установки:
АССТАНАВИТЕСЬ !
ПОДКЛЮЧИВ РЕЛЕ ПРОТИВОТУМАННЫХ ФАР С УКАЗАННОЙ МАРКИРОВКОЙ ВЫ ГАРАНТИРОВАННО (!) СПАЛИТЕ ВАШ БЛОК ВСМ !

Данное реле в моем случае использовалось только как корпус (!) — мне нужен был небольшой корпус с 6-ю выводами и отверстием для крепления. Все внутренности родного блока были демонтированы и на их место впаяна новая плата.
Так выглядела плата родного блока:

Полный размер

А так выглядит то, что впаяно сейчас:

Полный размер

Итак…
Для подключения к блоку ВСМ я использовал соединители ножевого типа (тот, в который вставляешь существующий провод и новый… сжимаешь плоскогубцами — и готово). Все прошло быстро и гладко — ничего не коротнуло, не задымилось, не отключилось, не оторвалось … — подключение заняло 2 минуты.

Полный размер

Полный размер

Я долго укладывал "красиво" провода: изгибался как удав, заглядывал в недра, хомутиками прихватывал… ноги скользили по льду… бился ребрами об порог… поднимался и продолжал!
И вот — победа!

Полный размер

Полный размер

Ну и видео — как это работает (во время съемки-молчал — извините, но и так, думаю, понятно):

Испытания продолжаются…
Всем всех благ!

P. S. Продолжение и подробное видео здесь:
№5 — Блок обогрева лобового стекла — Победа!

www.drive2.ru

Подогрев лобового стекла своими руками - как сделать быстро

Собственно, подогрев лобового стекла своими руками - это слишком громко. Своими силами соорудить такую ​​конструкцию - нечто из области фантастики. А вот самостоятельно поставить на место уже готовое лобовое стекло с обогревом - вполне по силам.

Для начала смотрим, как это все работает на Гранте в Люксе и Приоре.


И на Форд Фокус 3.
Из видео, что главная деталь в этой технологии - особое стекло, имеющее функцию ясно подогрева.

Т.е. на его поверхности должны находиться нити накаливания, которые нагреваются при прохождении тока через них и греют, таким образом, появляются зоны. На «десятке» это происходит следующим образом:


В принципе эффективно и эффектно. В данном конкретном случае на автомобиле ВАЗ-2110 установлено атермальное лобовое стекло с подогревом Борского стекольного завода модели Эй Джи Си. Продукт имеет две рабочие зоны - водительский и пассажирский контур обогрева.Как его установить самостоятельно?

Как сделать подогрев лобового стекла своими руками

Алгоритм несложен, нужно заменить собственно лобовое стекло и подключить электрическую часть.

  1. Демонтируем старое лобовое (ножом срезаем старый герметик).
  2. Тщательно зачищаем паз.
  3. Обезжириваем поверхность паза, затем грунтуем ее в один слой.
  4. Равномерно наносим новый слой герметика.
  5. Устанавливаем стекло по упорам или меткам.
  6. Электроконтакты выпускаем салона в отечественном автомобиле и наружу в иномарке.
  7. Всю конструкцию следует плотно прижать к пазу.
  8. Обходим его по периметру скотчем от стекла к кузову.
  9. Ждем до полусуток высыхания герметика.
  10. «Плюс» от аккумуляторной батареи кидаем на монтажный блок.
  11. В него же монтируем реле (идет в комплекте).
  12. Один из контактов вверху подключаем к «массе», скрываем за обшивкой.
  13. К «массе» же подсоединяем провод реле.
  14. Само реле - к контрольной лампочке генератора.
  15. Осталось подключить проводку стекла к монтажному блоку (оба контура) через диоды.
Если теперь завести движок и включить стекло на обогрев, тестер одной из зон покажет напряжение, равное 12 В.

В общем случае своими руками подогрев лобового стекла делает в такой внедренный.

Teor21

Как сделать подогрев дворников своими руками

Одна из основных проблем каждого автомобилиста с приходом зимы и морозов - недостаточная видимость лобового стекла. Нарушение обзорности может привести к чрезвычайной ситуации на дороге и печальным последствиям. Избежать неприятностей водителю поможет дворники с подогревом.

Работа дворников с подогревом

В виде способов борьбы с наледью используют также профессиональный подогрев заднего и лобового стёкол, синтетические гели и специальные скребки, помогающие облегчить очистку наледи со стёкол.

Подогрев зоны дворников быстрое оттаивание стёкол, поэтому и составляет хорошую конкуренцию обычным стеклоочистительным щёткам.Приобрести его можно буквально в любом профессиональном автомагазине. Однако цена на него часто случается и многие автомобилисты просто не могут позволить себе такую ​​дорогостоящую покупку. Но как известно, выход есть всегда! Для тех, чьи финансовые возможности не так высоки, как хотелось бы, возможность соорудить подогрев дворников своими руками.

На видео - обзор работы дворников с подогревом:

Процесс создания устройства лучшего для борьбы с наледью на стёклах

  1. Для того, чтобы собственноручный подогрев дворников вышел с первой попытки, правильное всего использовать ленту стеклоочистителя фирмы ХОРС.Особенность этой продукции, имеющая первостепенное значение, - конструкция полого типа. Кроме того, примечательно, что она закреплена в пластиковый профиль.
  2. Для изготовления нагревательного элемента требуется подобрать нихромовый провод (∅ 0,3 мм). Его длина должна соответствовать длине дворников и иметь дополнительный запас в 200 мм. Проволока необходима для создания спиралей, несущих нагревательную функцию. Важно следить, чтобы нагревательный элемент полностью повторял очертания щётки и проходил по всей её длине.Иначе водителю не удастся избежать таких неприятностей, как недостаточное прилегание дворника к стекольной поверхности.
  3. Выравнивая спираль, следует надеть её на шило. Кусок проволоки нужной длины вытаскивается при помощи плоскогубцев, один край спирали при этом удерживается свободной рукой. Далее, в месте разъединения ее следует натянуть и разогреть докрасна при помощи газовой горелки. Для работы достаточно 0,5 м проволоки.
  4. Далее, отмеряется кусок проволоки, соответствующая длина дворника плюс 100 мм запаса.
  5. Согнуть проволоку так, чтобы один из её концов был несколько короче другого.
  6. Длинный участок проволоки вставляется в центральную внутреннюю часть полого пространства используемой резинки. При помощи короткой части резинка протыкается в направлении «наискосок». Это делается во избежание возникновения замыкания на адаптере, установленном на профиле. Прокол можно осуществить при помощи обыкновенной булавки.
  7. Придерживаясь очерёдности, постепенно протягивать оба конца проволоки, добиваясь её полного проникновения в резину.Особенно внимательно следует отнестись к крайним миллиметрам проволоки. Она ни в коем случае не должна перекрутиться. Это недопустимо, потому что в местах перекрутки чаще всего происходит перегорание провода.
  8. На другом конце сооружения петля, на котором будет помещён изоляционный материал. Его функция выполнит кембрик необходимого диаметра. Эта петля будет датчиком температурной деформации проволоки и резины.

    Процесс изготовления подогрева дворников

  9. Следующий этап - проделывание двух отверстий, расположенного внутри пластмассового профиля.Они потребуются для последующего выведения провода нагревателя.
  10. Оба конца нагревателя аккуратно устанавливаются в профиль, после чего резиновую ленту можно заправить.
  11. Загнутые концы залудить. Процесс используется с использованием паяльной кислоты и концователя.
  12. Припаять провод, сечение которого составляет 2 × 0,2. Можно использовать провод ШВП длиной примерно 2 м.
  13. Приклеить провода к месту непосредственного выхода проводов.Это можно сделать при помощи дихлорэтана. Он обеспечит надёжную защиту места пайки от повреждений разной степени.
  14. К проводу 2 × 0,2 припаивается провод 2 × 0,35. Необходимая длина - 1,5 м. Места пайки запечатываются термоусаживаемой трубкой.
  15. Разъем «мама» устанавливается с другой стороны провода. Впечатление к нему будет подключено питание.

    Изготовленные дворники с подогревом

  16. Сопротивление полученного нагревателя стандартного дворника, длина которого равна 45 см, составляет 8,8 Ома.Для дворника длина которого равна 60 см, сопротивление составляет 11 Ом.

Месторасположение элементов

После проведения основных работ необходимо разобраться с месторасположением элементов, из которых состоит подогрев дворников лобового стекла.

На видео - самодельный подогрев дворников:

Кнопка включения обычно подключена к автомобильному прикуривателю. Все остальные элементы лучше расположить в моторном отсеке. Возможное место закрепления - шпилька, находящаяся в пределах задней стенки отсека. Она же может послужить и точкой подключения массы.

Подогрев зоны дворников, созданный своими руками, никак не уступает магазинному варианту. Однако для авторов промышленных изделий и тех, кто сомневается в собственных силах, предоставляется возможность приобрести эту нужную вещицу на повестке дня или в интернет-магазине.

Подогрев зоны дворников лобового стекла установка.Как сделать подогрев лобового стекла своими руками? Скажи нет замерзанию и инею

Ну что ребята зима во всю свирепствует, выпадает снег, лед лежит на дорогах, машину нужно прогревать по утрам, в общем некомфортная погода. Но наверное каждый из нас с утра, боролся с обледенением лобового стекла автомобиля. Лично я никогда не забуду ледяной дождь, который превратил мой авто просто в большой льдинку! Сосед по стоянке пришел, запустил двигатель, включил обогревы стекол (переднего и заднего), через 3–5 минут у него они оттаяли, и он спокойно уехал. А вот мне пришлось торчать на стоянке около 30 минут и ждать пока 2-3 сантиметровый слой льда растопит печка. Эх, сделать бы самому подогрев спереди! А знаете ведь это реально…

Сейчас уже многие автомобили, так называемые - «», уже идут с нитями в лобовом стекле, которые его и подогревают! Очень удобно и очень нужно как я считаю - именно для нашей холодной страны. Исчезают проблемы отскабливания щеткой льда.


Но по сути эффект от них скромный, нет я не скажу что его совсем нет, но чтобы такому вентилятору растопить стекло в минус 10 градусов, нужно даже как минимум 40 - 50 минут работы! И то это будет одна зона, справа или слева, а не полностью стекло.Также он не справится и с обогревом всего салона - его мощность около 300 Вт, причем он не эффективно, идет теплый, а не горячий. Поэтому как основную «оттайку» для лобового стекла я вам - не советую, а как вспомогательную, почему бы и нет! У одного дальнобойщика видел такую ​​в ногах, говорит - что помогает знатно! Хотя и шумит не по-детски.

Лично я сам задумываюсь что-нибудь замутить, но у меня, скорее всего, выбор падет на прозрачные полоски - подогрев зоны дворников, купить для моей модели стекло с обогревом не получается.

Сейчас небольшое видео, по теме смотрим.

На этом заканчиваю, читайте наш АВТОБЛОГ.

Подогрев заднего стекла есть во всех машинах, этим никого не удивишь. Лобовые стекла с подогревом до сих пор не получили такого широкого распространения, за счет преимуществ имеют и несколько недостатков. Хотя существует целый комплекс средств по борьбе с наледью, и одна из его составляющих.

Дополняют систему подогрев форсунок омывателя лобового стекла, утепление трубок подачи омывающей жидкости и нагреватель самого бачка.Даже стеклоочистители существуют со встроенным нагревательным элементом. Давайте рассмотрим выгоды и возможные неприятности от обладания такими помощниками.

Принцип действия

Лобовое стекло с подогревом нельзя было создать по тому же принципу, что и заднее. Условия ярко выраженные нити будут сильно мешать обзору. Из-за этого производство «теплых» передних стекол стоит намного дороже. Существует несколько видов реализации подогрева в лобовом. Самый распространенный - это встроенные внутрь стекла нагревательные нити.Они практически незаметны, особенно изнутри (после определенного определенногоания). Такая конструкция очень эффективна, но практически неремонтопригодна. Если перегорит одна из нитей, восстановить её невозможно. Отремонтировать можно только блок управления или разъемы подключения.

Второй способ реализован с помощью металлизированной прослойки между частями стекла триплекс. Она играет роль нагревательного элемента. Эта технология не боится образования сколов, в отличие от нитей из предыдущего варианта.

Третья разновидность - не совсем полноценный обогрев. Лобовое стекло с подогревом зоны дворников более распространено за счет своей простоты и невысокой стоимости. Реализуется по технологии обогрева заднего стекла. Специальные нагревательные дорожки расположены внизу, и кроме дворников предназначены подогреть нижнюю половину стекла. Очень помогает при обмерзании стеклоочистителей. Вам не придется оббивать лед на светофорах или отрывать дворники от стекла после стоянки.

Какие преимущества?

Обычно люди готовы платить больше за дополнительный комфорт.

Главным преимуществом таких стекол является возможность быстрого старта в зимнее время.

Лобовое стекло с подогревом намного дольше сохранит свою прозрачность.Обычное стекло зимой постоянно подвергается очистке с помощью скребков. Это неизбежно приводит к появлению микроцарапин. Через несколько лет сетка царапин приводит к помутнению стекла.

Недостатки

Система подогрева ветрового стекла имеет ряд недостатков, из-за которых она и не получила широкого распространения. Основная - это стоимость производства. Любой вид подогрева приводит к удорожанию. Тут уже вам решать, готовы ли вы платить за лобовое стекло в 2-3 раза больше обычного. Правда, может, вам повезет, и никогда не придется его менять. В случае недостатка средств стекла с подогревом и без взаимозаменяемы. Хотя если на вашем автомобиле в базе было обычное стекло, то при установке подогреваемого возникнут дополнительные сложности с подключением электрической составляющей.

Немаловажный недостаток - это искаженные блики от фар встречных машин в ночное время, которые создают лобовое стекло с подогревом. «Форд», к примеру, наносит специальное покрытие, которое устраняет этот эффект.

Дополнительная нагрузка на электрическую систему не кардинально большая, но слабый аккумулятор в неподходящий момент она "убить" способна.

Что еще можно нагреть?

Подогрев форсунок омывателя лобового стекла - еще один вид зимних помощников. Привлекает такая опция своей доступностью и эффективностью. Стоят форсунки с нагревательными элементами недорого, установить их можно практически на любой автомобиль. Если не удастся найти подогреваемые форсунки, созданные именно для вашей модели, то можно использовать универсальные или подобрать с другого автомобиля. Как бонус вы, возможно, получите еще и веерный распылитель вместо струйного, который намного эффективнее покрывает площадь стекла и экономно расходует жидкость омывателя. Проблема может только с креплением, но в большинстве случаев это решаемо.

Система подогрева форсунок обычно снабжается термодатчиком, поэтому нагреватель включается только при минусовых температурах. Подогрев омывателя лобового стекла - менее эффективный и более трудновыполнимый способ. При схожем результате вам придется повозиться с подключением.К тому же нагревательный элемент необходим гораздо большего размера и мощности. Даже если в дополнение утеплить шланги омывающей жидкости, такая система без подогрева форсунок работает только до минус 10 градусов.

Зачем греть форсунки?

Теплая жидкость омывателя намного лучше очищает стекло от наледи или мокрого снега. Резина стеклоочистителя также становится более эластичной и не царапает стекло частичками льда. Не говоря уже об уверенности на зимней дороге, которая намного выше при хорошем обзоре.

Кроме комфорта подогрев форсунок полезен тем, предотвращает возможные поломки системы омывателя. При замерзших форсунках есть вероятность выхода из строя электродвигателя омывателя. Из-за избыточного давления могут порваться или сорваться с мест соединения шланги подвода охлаждающей жидкости. А расположены они не всегда в доступном месте, поэтому вероятны сложности при ремонте.

Итог

Любые дополнительные опции комфорта приносят как блага, так и возможные заботы или растраты.Если вы купили автомобиль с уже установленными системами подогрева, наслаждайтесь. Если планируете дооснастить свою машину, то взвесьте все за и против. Удачи на дорогах.

Что такое лобовое стекло с подогревом ? Обогрев лобового стекла. Полный обогрев лобового стекла. Подогрев зоны щеток стеклоочистителя лобового. Обогрев лобового, где купить? Полезны ли щетки (дворники) лобового стекла с подогревом? Как быстро разморозить стекло и поехать по своим делам? И какие есть решения проблемы обмерзания щеток лобового стекла? Об этом и поговорим сегодня.

Здравствуйте, уважаемые читатели блога.

На дворе зима… Машины все в снегу, лобовое заморожено напрочь, а надо быстрее ехать. Как обычно, нам не хватает времени , торопимся на работу, и все равно приходится ждать (бывает и до получаса). Что нельзя делать с машиной и лобовым стеклом зимой , вы уже знаете. Ждем, когда оттает (разморозится) лобовое стекло, и можно будет безопасно выезжать на дорогу. Кстати, хорошо экономить время по утрам позволяет накидка на автомобиль .

Другое неудобство, приносящее зима автомобилистам - это обмерзание (обледенение) щеток при движении во время снегопада. Обледенелые щетки просто елозят по стеклу и ничего не чистят. Приходится выходить из машины на улицу, обстукивать щетки, соскребать с них лед. И так делать снова и снова…

Есть два вида электрообогрева лобового стекла:

1. Обогрев всей площади лобового стекла.

2. Подогрев зоны покоя щеток стеклоочистителей.

Обогрев всей поверхности стекла - удовольствие совсем недешевое (из-за сложности изготовления), поэтому не на каждом автомобиле есть такая удобная для зимы опция.Самые дорогие - это стекла с нанесенным на внутреннюю поверхность металлизированным составом, проводящим электрический ток. Такое стекло большой срок службы, не боится сколов, не имеет видимость водителю, подключается специальными разъемами снизу и сверху.

Другая более дешевая технология полного обогрева лобового стекла заключается в том, что при изготовлении лобового стекла (напомню, что лобовые стекла изготовляются из триплекса (многослойное)), между слоями размещают тонкие нити нагревателя по всей поверхности стекла.Они настолько тонкие, что их практически не видно (особенно в пасмурную погоду). Эти нити при подключении нагреваются и подогревают стекло.

Недостатки нитей обогрева

Недостатки таких нитей в том, что в яркую солнечную погоду их становится видно (сидишь, как в клетке). Ночью эти нити «бликуют» от света фар встречных авто. И конечно, долговечность такого стекла намного ниже, чем стекла с подогревом с металлизированным составом. Если попадет камешек или перегорит одна нитка, то какая-то зона на стекле, может, и все стекло перестанет быть обогреваемым.Ремонту такое лобовое не подлежит.

И самые дешевые из зимних опций автомобиля - это нагреватели не всего стекла, а только зоны, где останавливаются щетки очистителей. Здесь все просто и выполнено по той же технологии, что и обогрев заднего стекла. Обогревательный элемент в виде дорожек (очень похоже на дорожки обогрева заднего стекла автомобиля) находится в точке остановки щеток.

Несмотря на различие в изготовлении зоны обогрева и стоимости лобового стекла, принцип действия электрообогрева у всех стекол одинаковый.Когда вы нажимаете на кнопку обогрева, электрический ток поступает через реле на металлизированную поверхность или на тонкие провода, расположенные на или в стекле. Эти нагревательные элементы начинают греться под воздействием электрического тока до определенной температуры. Лобовое стекло нагревается и растапливает лед.

Все очень просто. Нагрелось стекло, отключился. Остыло стекло, снова включился обогрев. Даже удивительно, почему на всех автомобилях, предназначенных для эксплуатации в холодном климате, не ставят обогрев стекла в обязательном порядке?

На вашем автомобиле нет обогрева стекла

Что делать, ведь зима длинная и холодная? Можно купить стекло на свою машину, в котором уже есть нагревательные элементы.Найти такое лобовое стекло не проблема. Практически на каждой модели автомобиля есть в продаже такие стекла. Набираете в поисковике марку своего авто и слова - лобовое стекло с подогревом купить . Ищете приемлемое для вас по цене и покупайте.

Да, такое стекло будет стоить недешево, да еще его нужно будет установить (вклеить), затем развести провода и правильно подключить (чтобы не было пожара). И конечно, нужно будет вам привыкнуть ездить «в ниток» и не обращать внимания на блики от ниток обогрева.

Частичный обогрев стекла

А можно купить и установить обогрев зоны покоя щеток стеклоочистителей на лобовое стекло вашего автомобиля. Несмотря на то, что такой обогрев можно считать частичным, он приносит много удобства водителям. Имея обогреваемую зону, вам не придется заставляться на дороге, выходить из машины и отбивать лед с щеток, рискуя их сломать на морозе. Прогревая утром замерзшую машину, стекло быстрее отогреется.

В ненастную, сырую погоду обогрев позволит избавиться от запотевания стекла.Купить обогрев зоны щеток очистителя лобового стекла в наше время очень просто. Наберите в поисковике слова - обогрев зоны покоя щеток купить и вам предложат огромное количество моделей на любой вкус и цвет. Установить обогрев можно самостоятельно. Для представителей автомобилистов ничего в этом сложном нет. Если вы не разбираетесь в электрике, то это тоже не проблема, можно найти профессионалов, которые буквально за пару часов установят вам эту полезную для зимы опцию.

Есть еще щетки с подогревом

Зима - время достаточно трудное для автомобилистов.Ночью температура может раскрыться, что утром невозможно будет открыть с ходу двери, а тем более, завести машину и уехать.

Но если же завести своего «железного коня» Вам удалось, то наверняка Вы ничего не увидите через лобовое стекло, так как оно попросту замерзло. появились специальные приспособления для обогрева. «лобовухи» Вашей машины. Конечно же, в некоторых моделях автомобилей есть «родной» обогрев лобового стекла, но такие случаи почти единичны.Сделать же свое лобовое стекло обогреваемым не так сложно, как может казаться.

Конструкция стекла с обогревом

Так систему, которая обеспечивает подогревание лобового стекла, представляет собой совокупность нитей накаливания специального назначения, которые уже встроены в стекло. Питание подает электронный блок.

Расположение этих нитей накаливания зависит от типа обогрева, которых всего два. В первом случае нити устанавливают так, чтобы прогревалась только зона автомобильных дворников.Остальная часть лобового стекла через некоторое время после начала движения оттает сама за счет тепла, потребляемого из салона.

Во втором случае нити расположены почти по всему периметру «лобовухи». При таком типе обогрева оттаивает почти все стекло, кроме зон, которые не мешают обзору. Эти незначительные морозные «следы» оттают через время благодаря теплому воздуху из салона.

После установки Вы будете замечать эти нити, вы будете замечать их только с улицы, так как с внешней стороны лобового стекла они достаточно приметны.

Плюсы и минусы лобовых стёкол с обогревом

Подобная конструкция имеет как плюсы, так и минусы. Учитывая все факты, Вы сами должны установить подобную систему в своей машине, или Вам и так хорошо.

Достоинства:

Независимо от погоды, у Вас будет отличный обзор всего происходящего на дороге; Существенно сокращается по времени процедуры подготовки машины к езде, то есть зимой не нужно чистить лобовое стекло от льда, а летом не нужно протирать его, если оно запотело.

Недостатки:

Нити дают отблеск, из-за чего водители встречного транспорта могут оказаться в небольшом замешательстве;

Стекло с нитями нагревания внутри выглядит немного странно, с учетом того, что подобная система еще не приобрела широкое распространение.

Установка системы обогрева

Если Вы хотите сделать обогрева только зону автомобильных дворников, то покупать новое лобовое стекло не нужно. В этом случае тепло будет идти от дворников, в которых стоит нагревательный элемент. Затраты при таком способе обогрева минимальны. Блок питания нагревательных элементов и блок, который отвечает за управление работой дворников.

Дворники, в которые вмонтированы нагреватели, нужно поставить на место обычные. Проводку нужно протягивать через отверстия, которые уже имеются в кузове машины. Блок управления нужно закрепить внизу под паленью приборов, а блок питания желательно поместить под капотом. Обязательно нужно поставить предохранитель в электрическую цепь, дабы не произошло короткое замыкание.

Гораздо сложнее установить лобовое стекло с подогревом. Для этого нужно убрать старое стекло и остатки клея, на котором оно было посажено. Вся эта процедура занимается достаточно много времени.

Перед установкой «теплого» стекла, в нем нужно найти выводы нагревательных элементов. Эти выводы находятся на кромках стекла. К этим выводам нужно припаивать провода, которые будут подавать ток к нагревательным элементам, за счет чего стекло и будет теплым.

Рекомендуют те места, где происходит спаивание, заливать расправленным составом из электрического пистолета, который можно найти в любом большом магазине строительных материалов.После окончания работ по проведению силовых проводов в моторный отсек, можно переходить к монтажу самого стекла.

Дальше работа будет связана электросетью машины и теми же проводами, которые идут от нагревателей стекла. Один провод нужно подключить к батарее аккумулятора, обязательно используя предохранитель. Второй провод нужно бросить к блоку управления нагревом и к таймеру, который и будет устанавливать время нагревания стекла. Таймер нужно выставить на конкретное время, которое он выключит систему.Время зависит от погодных условий, поэтому желательно установить такой интервал, который будет оптимальным для конкретной погоды. Блок управления нагреванием стекла нужно установить внутри машины в салоне.

Иногда для эффективной роботы системы лобового стекла используют специальный преобразователь для силы тока и напряжения.

Итак, чтобы установить лобовое стекло с подогревом, нужно выполнить всю работу в два этапа: установить «теплое» стекло вместо обычного и провести работы с электричеством, то есть развести провода управления и питания.Если Вы несведущи во всех этих электрических тонкостях, то лучше доверить эту работу профессионалу, который точно ничего не испортит в Вашей машине.

Подписывайтесь на наши ленты в

Что только не изобретает человек для своего комфортного существования: в домах стоят холодильники, установлены кондиционеры и водоподогреватели. Не избежали комфортабельности и автомобили. Домики на колёсах уже вполне могут конкурировать по комфорту с жильём. Современные машины тоже системы вентиляции, кондиционирования, обогрева и бортовыми компьютерами.И уже обогревом заднего стекла автомобиля никого не удивить, но производители идут дальше. Теперь электрический обогрев устанавливается и на лобовое стекло.

Собственно говоря, даже удивительно: почему обогревать начали с заднего стекла? Ведь обзор через лобовое стекло - основа обеспечения безопасного передвижения автомобиля. А в холодное время года все стёкла машины промерзают, в дождь запотевают и водителю очень трудно контролировать обстановку. С помощью электрического обогрева заднего стекла проблема обмерзания и запотевания была решена.А как же лобовое? К удовольствию автолюбителей производители позаботились и решением «лобового» вопроса. Сегодня с подогревом выпускаются и лобовые стёкла. Технология производства таких стёкол несколько отличается от той, которая используется для изготовления задних стёкол, хотя, конечно, и там, и там электрообогреватели ускоряют таяние снега или льда и восстановление обзора. Времена на лобовое стекло (триплекс) возлагается огромная ответственность, возрастают и требования к его характеристикам прозрачности и визуализации.

При изготовлении триплекса в нем впаивают тонкую невидимую глазом нить. Этот способ значительно удорожает конструкцию, и поэтому производители отказались от выпуска лобовых стёкол с подогревом. Собственно, повышение стоимости триплекса с электрообогревом - не единственный недостаток. К серьёзному минусу относят и серьёзное ухудшение обзора даже в случае повреждения лобового стекла: повреждается и нить обогревателя, заменить который невозможно. Тонкий проводник может перегореть, и вся система перестаёт работать.Приходится приобретать новое лобовое стекло. Ещё один минус - это бликование сетки обогревателя. Хоть нити обогрева очень тонки, но при встречном освещении они достаточно серьёзно дезориентируют находящегося за рулём водителя. И это может стать причиной ДТП. Но вот и все-таки нашли выход и из этого положения: изобретено и внедрено в производство деполяризующее покрытие. Такое самостоятельно не изготовить.

Вообще лобовое стекло имеет трёхслойную конструкцию: внутренний и наружный слой и полимерную плёнку между ними.Для поиска по системе стекла нужно, по сути, прогреть его наружный слой. Второй способ обогрева стекла осуществляется путём нанесения металлизированного слоя между внутренней поверхностью наружного стекла и слоем полимерной плёнки. Он становится соединительным элементом, который передаёт тепло всему стеклу. Разъёмы подключения таких конструкций подогрева располагаются вверху и внизу лобового стекла авто.

При третьем способе подогрева верхней части лобового стекла установлены элементы - элементами дорожками.Эта система позволяет эффективно прогревать зону автодворников - самую значимую с точки зрения водительского обзора.

Как дополнительный метод обогрева лобового стекла с помощью нагревательных элементов автомобильные дворники. Это, пожалуй, самый безопасный метод обогрева при условиях правильной эксплуатации. В данном случае используется предварительный прогрев стекла, а уже потом непосредственного включения нагревательной системы. При сильном морозе от резкого перепада температуры, и из-за внутреннего напряжения на стекле могут появиться трещины.

В настоящее время приобретение стекла с электрообогревом трудности не представляет. Однако это должно быть именно оригинальное стекло, а не контрафакт. Последнее быстро выходит из строя, огорчая владелец бесполезной тратой денег. К преимуществам повышенной безопасности стекла с обогревом и хорошей светопропускной способности, обеспечиваю прекрасного обзора следует отнести и хороший шумоизоляцию оригинальных лобовых стёкол с подогревом.

Конечно, можно обойтись и без электрообогрева переднего стекла.Сотни тысяч машин не имеют этого блага, и каким-то образом справляются с обмерзанием лобового стекла. Есть же, в конце концов, система обдува, печка. Включая и то, и другое, можно решить проблему. Сколько времени это займёт? Намного дольше, чем с электрообогревом. Тут можно вспомнить, как автолюбители зимой нещадно скребут стёкла, день за днем ​​оставляя на них мельчайшие, не видные глазу царапинки, которые со временем значительнее затрудняют обзор. Постепенно создаётся мутный эффект. И если задние стёкла многие не выскребают, потихоньку трогаются с места, просто включив электрообогрев, то с лобовыми стёклами такой номер не пройдёт.Выезжать нельзя пока лобовое стекло не разморозится. В этом заключается преимущество электрической системы подогрева перед штатными обогревательными устройствами. Ну, и, наверное, прекрасный обзор, полученный без механического вмешательства и всяких царапин - это тоже очевидный положительный фактор триплекса с электрообогревом.

Немного о производителях лобовых стёкол с подогревом. Такие стёкла изготавливаются в Америке, Европе и в Китае. Стёкла китайского производства значительно дешевле по цене, но и время их эксплуатации намного короче других.

Практически все вышеназванные системы обогрева при нормальных условиях эксплуатации могут прослужить долго и эффективно, предотвращает образование наледи на лобовом стекле. Но, как говорится, из строя может выйти любая система. Ремонту и замене подлежат блоки питания нагревательной системы и разъёмы. Проблемы, возникшие с нагревательными элементами внутри стекла решить практически невозможно. Но, несмотря на это, автовладельцы, которые уже воспользовались одной из систем подогрева, снова и снова стремятся обеспечить обогрев лобового стекла своего автомобиля.А это яркое свидетельство то, что дает преимущество у электроподогрева намного больше, чем недостатков.

Как отремонтировать обогрев заднего стекла автомобиля своими руками

09.06.2020

Реклама наших партнеров

Обогрев заднего стекла является фактически обязательной опцией, так как позволяет получить качественный обзор, что необходимо для максимально безопасной эксплуатации авто. Обогрев необходим как в летний период (удаление влаги с запотевших стекол), так и зимой (появляется возможность быстро растопить лед и снег на стекле).

Сам обогрев представляет собой специальные токопроводящие дорожки (нити обогрева заднего стекла), нанесенные на стекло со стороны салона. На первый взгляд, решение простое и надежное, однако это не совсем так. К сожалению, в процессе эксплуатации автомобиля по тем или иным причинам может потребоваться ремонт обогрева заднего стекла. Далее мы рассмотрим, как найти причину неисправности и устранить неполадки.

Принцип работы и схема обогрева заднего стекла

Как уже было сказано выше, обогрев может выйти из строя на любом авто, независимо от класса, марки и модели.При этом все типы обогрева задних стекол похожи друг на друга. Это значит, что обогрев заднего стекла ВАЗ не будет особо отличаться от аналогичных решений на какой-либо иномарке.

Если просто, на поверхности стекла крепятся тонкие нити из металла с высоким сопротивлением. Когда ток проходит через нити, выделяется тепло. Нити нанесены так, чтобы прогревать стекло равномерно по всей поверхности обогрева поверхности. Это позволяет избежать растрескивания в условиях сильного перепада температур.

Общая схема обогрева заднего стекла включает в себя следующие основные элементы:

  • выключатель обогрева;
  • предохранитель и реле обогревателя;
  • нити обогрева.

Принцип работы сводится к тому, что напряжение с плюсовой клеммы АКБ через замок зажигания и предохранители подают на выключатель обогрева, а также на силовой контактное реле. Минусовая клемма АКБ соединяется с кузовом авто, при этом один из выводов обогрева также запитан на корпусе.

Когда водитель нажимает на кнопку включения обогрева, напряжение идет на обмотку реле, происходит срабатывание реле и его контакты замыкаются. После соединения выводов реле, электрический ток идет на обогреватель, проходит через нити обогрева (соединены параллельно), после чего через кузов ток возвращается на минусовую клемму АКБ.

Обогрев заднего стекла: диагностика

Как показывает практика, неисправности обогревателя заднего стекла часто связаны с механическими повреждениями или выходом из строя отдельных элементов.Например, может «залипать» реле или выключатель, перегорают предохранители обогрева.

Также бывает, что сами нити обогрева повреждают при перевозке грузов (особенно это актуально для кузова типа хэтчбек или универсал). Еще часто обогрев заднего стекла, выходит из строя после непрофессиональной тонировки заднего стекла или попытка растонировать заднее стекло.

В любом случае, при неисправности обогревателя обогрев может не работать полностью или частично (не прогревается отдельная зона стекла).Обратите внимание, обогрев работает только тогда, когда ключ вставлен в замок зажигания.

Более того, на некоторых авто обогреватель заднего стекла будет работать только при условии запуска ДВС, чтобы не допустить разряда АКБ. Дело в том, что обогрев является мощным потребителем (от 10 до 25 А) и производители авто это учитывают.

Теперь о неисправностях. Как правило, после включения светового индикатора в кнопке не загорается, это обычно указывает на то, что сгорел предохранитель обогрева заднего стекла или же вышел из строя сам выключатель.Если же индикатор горит, но нити не греют, тогда нужно проверить реле или разъемы подключения обогревателя к сети. В подобной ситуации нужно изучить схему по мануалу для конкретного авто, после чего проблемный элемент и выполнить его замену.

Еще бывает так, что обогрев работает, но очень слабо, стекло медленно прогревается. Это указывает на то, что где-то плохой контакт на разъемах, сопротивление контакта становится больше и падает мощность на нитях обогрева.

Чтобы это проверить, необходим мультиметр, который переводит в режим вольтметра для замера постоянного тока.Прибором измеряют напряжение на входных клеммах обогрева и аккумулятора. Разница напряжения не должна быть больше 1 Вольта.

Следующей неисправностью является обрыв нитей обогрева заднего стекла (перебитой может быть одна нить или сразу несколько). Увидеть проблемные нити можно путем осмотра стекла после включения обогрева. Если после включения обогревателя видны запотевшие полосы, это точно указывает на проблему с нитями.

Важно понимать, что токопроводящие дорожки на заднем стекле легко повредить, протирать стекло изнутри можно только мягкой тканью.Однако если нити решения уже повреждены, есть три метода проблемы:

  • замена заднего;
  • установка отдельного обогревателя;
  • ремонт обогрева заднего стекла.

Естественно, первый способ дорогой и наименее предпочтителен. Второе решение можно считать скорее «костылем», нежели полноценным решением. Фактически, речь идет об установке маленького переносного тепловентилятора в области заднего стекла. Кстати, в сильные морозы такой подогрев может стать причиной появления трещин.

Что касается ремонта, если заднее стекло не затонировано, тогда можно попробовать решить проблему относительно недорого. Основная задача - найти поврежденный участок и восстановить токопроводимость. Давайте разбираться.

Как найти поврежденный участок обогрева заднего стекла

Ремонт заднего стекла (точнее, его подогрева при условии поврежденных нитей), обычно начинается с вопроса, как найти место обрыва нити обогрева стекла.На деле, определить поврежденный участок не трудно, зная схема и устройство самого обогрева. Также нужно способы знать проверки.

Первое, достаточно включить обогрев, после чего можно увидеть, какая нить не работает. Запомнив, какая нить обогрева стекла перебита, нужно также найти само место обрыва. Часто визуально разрыв не определить. По этой причине необходим вольтметр для замера постоянного тока или омметр. Также подойдет индикатор напряжения.

Итак, если не работает одна нить обогрева стекла или несколько нитей, остальные работают, принимают во время устройства обогрева в поиске неисправностей.

Начнем с того, что нагреватель заднего стекла автомобиля устроен следующим образом:

  • по бокам стекла наклеены две токопроводящие шины;
  • к шинам присоединены нити обогрева (сопротивление около 10 Ом). 900

Получается, каждая нить нагревательное устройство, то есть не зависит от других. За счет такой схемы параллельного соединения обрыв одной или нескольких нитей не выведет обогрев из строя полностью.

Как уже было сказано, для определения поврежденного участка подготовить вольтметр с пределом измерения 15 В, включить обогреватель.Кстати, есть и другие способы определения (например, при помощи мультиметра, омметра или тестера со светодиодом), но использование вольтметра делает наиболее распространенный процесс.

С учетом того, что одна шина нагревателя соединена с кузовом, отрицательный вывод вольтметра соединяет с кузовом (лучше всего использовать крепление в виде зажима). Для соединения можно использовать любые болты или винты, вкрученные в кузов авто, скобы на крышке багажника и т.д.

проверить, греет ли обогреватель заднего стекла, достаточно «плюсовым» щупом коснуться «положительной» шины обогрева, затем «отрицательной».На первой шине напряжение в норме +12 В, на второй - 0 В.

На многих автошина слева это масса, тогда как шина справа это питание. Кстати, если до шинного перехода, щупом можно касаться нитей в точках, где они соединены с шинами и выходят из уплотнителя. Вольтметр позволяет определить, где скрывается неисправность.

Когда обогрев включен, индикатор на кнопке горит, а на шине питания обогрева 12 В, при этом обогрев не греет, тогда проводка до шины питания в норме. Если же нет питания на шине, это имеет место плохой контакт на клемме подачи питания шины или же есть проблемы с реле. Если же 12 В есть на шине массы, возможно, плохой контакт в клемме подсоединения провода к шине «минус» или в цепи подсоединения провода к массе авто.

После первого этапа проверки, который позволяет определить качество подачи питания на обогрев, можно определить качество подачи питания на обогрев, можно определить к поиску места обрыва нити. Фактически, нить представляет собой ленточное сопротивление около 10 Ом. Это значит, что в разных участках нити сопротивление тоже разное (например, 12 В, 3 - 6 В и затем 5 - 0 В).

Получается, даже если неизвестно, какая именно нить не работает, достаточно замерить напряжение на всех нитях в середине каждой.Нити с обрывом будут иметь напряжение или 12, или 0 В. Если показатель 12 В, обрыв слева, если же 0 В, тогда обрыв справа. Затем щуп медленно сдвигают в сторону обрыва. Там, где резко изменилось, это и есть проблемный участок.

Ремонт обогрева заднего стекла своими руками: клей и пайка

Сразу отметим, что есть несколько способов ремонта нити обогрева своими руками. Некоторые из них рассматривать не будем по причине малой вероятности получения желаемого результата в домашних условиях (например, гальванизация).

Что касается доступных решений, самый простой и распространенный метод ремонта обогрева заднего стекла при разрывах нити не больше 1 или 2 мм - использовать специальный токопроводящий клей для ремонта обогрева стекла или особую пасту.

Если коротко, выполните инструкцию, после чего на место разрыва нити наносят небольшое количество токопроводящей пасты или клея. Затем следует выждать, пока паста высохнет.

Отметьте, что в случае с клеем лучше наносить средство с «нахлестом» на целые части нити по 10 мм с каждой из сторон (до разрыва и после).Клей наносят в два слоя, еще можно нанести между слоями тонкую (диаметр не более 0,5 мм) из меди. Чтобы нить после ремонта выглядела аккуратно, можно использовать трафарет в процессе нанесения клея.

Следующий способ - пайка нити мягким припоем для восстановления целостности нитей при разрывах больше 1 мм. Этот способ надежен и эффективен, однако требует аккуратности.

Обратите внимание, не следует пытаться зачистить нить мелкой наждачной бумагой, так как можно еще больше повредить ленту.Причина - толщина нити всего несколько десятков микрон и попросту стирается при механическом воздействии. Оптимально место, которое необходимо пропаять, просто обезжирить. Для этого мягкую ветошь смачивают в спирте и аккуратно без нажима протирают нить.

Далее, с учетом того, что разрыв больше 1 мм, следует заготовить отрезок медной проволоки. Этот отрезок выполняет функцию перемычки. Так как по нити проходит ток 1 А, для перемычки нужен проводок с сечением 0.17 мм2 (диаметр 0.45 мм). По длине перемычка должна быть на 2см длиннее, чем сам обрыв.

Сначала перемычку следует лудить толстым слоем оловянно-свинцового припоя ПОС-61, при этом саму нить лудить не требуется. Для того, чтобы припой лег и держался, перед припайкой нить в области пайки кисточкой следует намазать небольшим слоем хлористо-цинкового флюса.

Закончив подготовку, перемычку прижимают к нити обогрева, после чего прогревают паяльником мощностью 12Вт не больше 1 секунды. Если перемычка держится, не следует проверять надежность фиксации, так как есть риск оторвать только что восстановленную нить.

Напаяв один конец перемычки, аналогичным образом припаивается и другой, после чего стекло следует промыть водой, чтобы убрать остатки флюса. Также можно для дополнительной защиты перемычку сверху покрыть прозрачным суперклеем. Такой клей относительно термостойкий, а сам обогрев не дает статус больше 70 градусов.

Что в итоге

Как видно, если обогрев заднего стекла перестал работать, важно правильно определить неисправность методами диагностики, рассмотренными выше.Бывает так, что достаточно заменить реле или предохранитель, восстановить контакт на шине и т.д.

Если же оборваны или перебиты нити обогрева, при обрыве нитей обогрева заднего стекла хорошо зарекомендовал себя клей для обогрева заднего стекла. При помощи такого ремонта, как уже было сказано выше, можно быстро восстановить поврежденные участки.

Единственный недостаток - готовый клей может стоить около 20 у.е. и выше, возможность изготовления качественного аналога в домашних условиях в экономии опытными специалистами ставится под сомнение.

В случае, когда нет желания или возможности приобрести клей или пасту для ремонта обогрева, можно попробовать решить проблему при помощи пайки нитей методом, который мы рассмотрели в соответствующем разделе данной статьи.

В качестве итога добавим, что, если не повреждать нити, обогрев исправно работает на протяжении многих лет. При этом основную опасность для нитей обогрева обеспечивает механические повреждения, а также распространенные ошибки при снятии тонировочной пленки (при условии нанесения тонировки).

Если по той или иной причине необходимо растонировать заднее стекло с подогревом, необходимо использовать исключительно к специалистам, которые гарантируют работоспособность обогрева после снятия тонировочной пленки. При этом следует быть готовым к дополнительным расходам.

Причина - сложно снять тонировку, не повредив обогрев. Также процедура однозначно потребует больше времени, чем обычная растонировка стекол без обогрева. В случае каких-либо дополнительных услуг могут успешно справиться опытные тонировщики и профессиональные специалисты, в результате чего даже после снятия тонировки с заднего стекла обогрев остается полностью работоспособным.

Источник: krutimotor.ru

Реклама наших партнеров

Акционные товары

Установка лобового стекла с обогревом

При замене лобового стекла решил поставить стекло с подогревом, причем
изначально такой опции не было, стекло установил сам, позвонил в сервис
насчет подключить обогрев, озвучили сумму в 20 000 р.

Есть идеи, может кто нибудь подключал обогрев самостоятельно?

склоняюсь к тому, что запитать стекло от аккумулятора, в разрыв цепи поставить 4х контактное реле, а управляющие контакты запаралелить
с реле обогрева заднего стекла, таким образом, и с кнопками мудрить не
надо, и функия таймера стекла будет реализована.

Отчёт об установке от FF2R в нижегородской ветке

Необходимые запчасти для установки подогрева лобового:

Наличие проводки (заводской или самодельной) !!!

Кнопки:
1386703 - тёмно-серая с зелёной подсветкой
1472024 - тёмно-серая с красной подсветкой
1559587 - серебристая с красной подсветкой

Предохранители (Предохранители ), заказывать 2 штуки
Замены :
VAG N91186304 (ссылка)
Tesla FJ1640A (ссылка)

Реле:
1425754 - 70А

Стёком (со значёком) Ford оригинальный
Стёкла производства БОР:
1667884 (замена на 1710218) - с обогревом, без датчика дождя
1667885 (замена на 1735298) - с обогревом, с датчиком дождя
Европейские стёкла:
1492662 (замена с 1678352) - на 1678352 обогревом, без датчика дождя
1495612 (1678358) - с обогревом, с датчиком дождя
Атермальные стёкла:
1702219 - с обогревом, с датчиком дождя 9 0008 1725795 - с обогревом, с датчиком дождя и звуковым экраном (снижает шум, изначально предназначенное для машин с дизельными двигателями)

Стёкла неоригинальные (те же производители, но без значка Ford):
3566AGSHVW2R - с обогревом, без датчик дождя, молдинг в комплекте
3566AGSHMVW7X - с обогревом, с датчиком дождя, молдинг в комплекте
3566ACCHMVW7X - атермальное стекло, с обогревом, датчиком дождя, молдинг в комплекте

Оригинальные молдинги к стё55884 - -образный молдинг лобового стекла
1424993 - нижний молдинг лобового стекла

Клей для вклейки стекла:
1633780 - оригинальный набор для вклейки стекла

Предложения, замечания и дополнения в список направлять сюда

Дворники с подогревом | Сделай своими руками

Рассмотрим ещё одну приятную зимнюю опцию. Подогрев щёток стеклоочистителя - это хороший обзор дороги в холодное время года, отсутствие наледи и примёрзших дворников к лобовому стеклу с утра.

Есть три варианта подогрева дворников:

  • подогрев зоны на стекле, где щётки находятся в выключенном состоянии
  • установка подогрева с подогревом
  • установка подогрева в щётки стеклоочистителя

Подогрев стеклоочистителей

Монтаж нагревательного элемента на внутреннюю часть лобового стекла аналогичен с монтажом обогрева боковых зеркал.В месте парковки дворника с обратной стороны наклеивается нагревательный элемент, который растапливается в зоне обслуживания подвижными щетки стеклоочистителя (например, с утра их приходится отрывать руками, что продлит их срок). парковки дворников.Минусы: не всегда щётки расположены в зоне, где можно наклеить нагреватель, не сдвинув или не сняв панель приборов, что затрудняет его монтаж. Для некоторых моделей без вырезки лобового стекла подогрев установить не удастся.

Схема подключения подогрева щёток стеклоочистителя

Обогрев нельзя включить при -15 ° C, пока не прогреется салон автомобиля, связано это со своимством, лобовое стекло которое в отличии от заднего не выдержит точечного сообщения и лопнет. При низкой скорости процесс отогрева прилипших щёток дворника к лобовому стеклу не получится.

Соотношение цена / размер / мощность подогревателей для зоны парковки щёток дворников

Марка нагревателя Размер, мм Мощность, Вт Цена, ₽
НЩС-35 / НЩС-38 / НЩС -55 350 × 50/380 × 50/550 × 50 12,5 / 19,2 / 15,5 520/560/800 *
ГЭН-235 400 × 30/500 × 30/600 × 30 19/24/28 500 **
«Полярник» ПО-25 / ПО-35 250 × 50/350 × 50 6 / 10 390

* цена за комплект, ** цена за шт.

Дворники с подогревом

Щётки дворников с подогревателем внутри, который подключается к штатной розетке в салоне автомобиля, через кнопку или электронный блок на прямую к аккумулятору. Хорошо очищают стекло при снегопадах благодаря выдаче до 60 ° C.

Самыми распространёнными производителями подогреваемых бескаркасных щёток очистителя являются Consul Winter и Burner. Причем последний совершенствует линейку тёплых дворников, выпу постоянно новые поколения, более усовершенствованные, лёгкие в подключении, имеющие пульт управления прогревом.

Приобретать тёплые дворники Burner лучше комплектом, в который будут входить все монтажные мелочи и дистанционный пульт.

Соотношение цена / размер / мощность щёток дворников с подогревом

Марка щётки стеклоочистителя Длинна, мм * Мощность, Вт Цена, ₽ за шт.
Consul Winter, 16-28 от400 до700 36 730-1550
Горелка4, 4BR350-700 от350700 19,

* индивидуально для каждого авто

Комплекты для обогрева щётки

По сути тема отдельного обогрева уже реализована в заводских дворниках марки Consul Winter и Burner.Плюсом такого подогрева может быть только стоимость нагревателя, что сомнительно если учесть дополнительные расходники (которые нужны при подключении) и самостоятельный монтаж. Актуальной такой доработка может быть если в линейке производителей нет подогреваемой щётки на вашу модель автомобиля. Для бортовой сети 24V последовательное соединение двух однотипных элементов подогрева.

Марка обогревателя дворника Размер, мм Мощность, Вт Цена, ₽
«Полярник» ПЩ 15/28 165/333 x 5 23/42 450

Подведём итог

Из всех описанных выше дополнительных обогревателей самым практичным будет установка дворников с подогревом. При минимальных трудозатратах и ​​вмешательстве в штатную проводку автомобиля лидирует комплект щёток стеклоочистителя марки Burner.

Дворники Burner четвёртого и пятого поколения подключаются на прямую к аккумулятору, встроенное автоматическое термореле регулирует температуру включения и выключения, нагреватель отключается, когда двигатель заглушен, возможен запуск через радиобрелок (имеет таймер 20 минут).

Оцените запись

[Голосов: 1 Средняя оценка: 5]

Советы, как обогреть пластиковые окна.Утеплять своими руками или ставить особые стеклопакеты?

Окна с подогревом - современная конструкция, широко применяемая при остеклении больших окон, квартир в местах с суровым климатом, крыш теплиц, веранд, оранжерей и т.д. Существуют специальные устройства, с помощью которых можно обогреть окна. Так же предотвратить возникновение конденсата и утеплить окна можно и собственными силами, например, восстановление герметичности по всему периметру окна и утеплив откосы и подоконник.

Что такое оконная конструкция с подогревом?

Окна с подогревом - современная популярная конструкция , представляющая собой окно (однокамерные или двухкамерные) со встроенной системой автоматического отопления.Первые модели, оборудованных такой системой, конструировались для борьбы с влагой на стеклах. Влага вызывает множество неприятностей, например, плохую видимость из-за мутной и плохой поверхности, плохое ухудшение состояния стеклопакета. Конденсат по следующим причинам:
  • Большая разница между температурой в помещении и за его пределами. Например, если в помещении тепло, а на улице минусовая температура, то возникает конденсат.
  • Нестабильная температура в помещении (резкие скачки).
Бороться с конденсатом можно использовать средства, например с помощью усиления циркуляции воздушных масс или подогрева. «Теплые окна» работают по следующему принципу: электричество поступает к системе обогрева, встроенной в стеклопакет, которая прогревает оконные поверхности до подходящих температур, предотвращающих появление влаги.

Совет

При создании окон с подогревом используется специальное стекло.

Преимущества и недостатки

Преимущества :
  • Снижение теплопотери, а, следовательно, и снижение затрат на отопительную систему. Такие стеклопакеты сохраняют тепло, поэтому в помещении будет всегда комфортная температура.
  • Возможность самостоятельно контролировать температуру подогрева. Температуру можно самостоятельно отрегулировать и поднять до 50 градусов.
  • Электрический обогрев помещений в межсезонье. Эта функция полезна, когда отключают отопление, но температура воздуха за пределами помещения не успевает вовремя подняться.
  • Экономия в жарком сезоне, когда стеклопакет с обогревом функции кондиционера и надежно защищает комнату от повышенных температур.
Минусы :
  • Высокая стоимость конструкции.
  • Трата электроэнергии.
  • Зависимость от электричества.

Внимание

Несмотря на то, что «теплые окна» в основном подключены к сети круглые сутки, мощность потребления электроэнергии в одной конструкции рассматривается от 50 до 430 Вт на квадратный метр. Это приравнивается к энергопотреблению лампочки в шестьдесят ватт.

В каких случаях рекомендуется использовать?

Окна с подогревом рекомендуется установить в следующих случаях:
  1. Если оконные проемы имеют большую площадь.
  2. Если помещение обогревается камином или обогревателем, системой теплый пол, и т.д. При обогреве помещений одной из перечисленных систем напротив оконных проемов отсутствуют полноценные тепловые завесы. Это провоцирует возникновение целого перечня негативных последствий:
    • быстро снижается температура воздуха в помещении;
    • возникает обильный конденсат;
    • появляется грибок и плесень.

Как утеплить оконные стекла у конструкции из пластика?

Варианты :
  1. Оконные обогреватели. Функция устройств состоит в том, чтобы максимально замедлить протеплообменные процессы между внутридомовыми помещениями и улицей. Дополнительная функция: увеличение температуры воздуха в комнатах до комфортной отметки и снижение нагрузки на центральную систему отопления. Обогреватели окон выпускаются в виде инфракрасных устройств и воздушных тепловых завес.Минусы: в некоторых случаях обогревательные приборы занимают много места, шумно работают, сушат воздух.
  2. Гибкая система обогрева. Это тихое и незаметное устройство, которое представляет собой гибкую ленту из тонких нагревательных элементов, которая монтируется по периметру стеклопакета. Плюсы: тихо работает, имеет компактные размеры, потребляет мало энергии, эффективно борется с конденсатом, не пропуская холод по периметру окна.
  3. Стеклопакеты с подогревом.

Специальные стеклопакеты

Принцип действия стеклопакетов с подогревом основан на нагревании специального покрытия равномерно распределенного по всему стеклу, при прохождении электрического тока.

Совет

Такие окна обойдутся дороже, чем окна с использованием обогревателя и гибкой системы обогрева. Но такая система значительно эффективнее и компактнее предыдущих вариантов.

Область их применения

Такие конструкции чаще всего применяются при остеклении:
  1. Помещений в местах с суровым климатом.
  2. Крыш зимних садов, веранд, теплиц (подогрев не дает снегу скапливаться на крыше).
  3. Оранжерей.
  4. Балконов и лоджий.
  5. Бассейнов и спортзалов.

Как осуществить обогрев своими руками?

Чтобы утеплить и обогреть пластиковое окно, необходимо:
  1. Определить слабые места, в которых нарушена герметичность. Выявить эти места: нужно провести ладонью вдоль и поперек всей оконной конструкции. Там, где ощущается сквозняк, герметичность точно нарушена.
  2. Провести регулировку прижимного механизма.
  3. Заменить уплотнитель (что такое уплотнитель?).
  4. Утеплить подоконник (например, с помощью монтажной пены, силиконового герметика, штукатурки).
  5. Утеплить откосы.
Так же поможет:
  • Использование теплосберегающей пленки. Эта пленка выглядит, как тонкий прозрачный материал. Монтируется на оконную поверхность и не изменяет оптических свойств стекла, зато отражает тепловую энергию обратно в помещение.
Своими руками

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
