Проточка дисков своими руками – Проточка тормозных дисков своими руками без снятия.

Содержание

Проточка тормозных дисков своими руками, можно без снятия или все же снимать?

Поверхность тормозных дисков изнашивается при торможении. Часто это происходит неравномерно. Одним из способов, в случае появления дефектов, продлить их работоспособность своими руками, является проточка тормозных дисков.

Для качественного проведения этой процедуры, стоит разобраться: какие существуют признаки, указывающие на возникшие дефекты тормозных дисков. А также: зачем нужна проточка, как ее можно выполнить своими руками, виды и технология обработки этих запчастей, станки и оборудование, необходимые для проведения работ.

Диагностика дефектов

Распознать появление дефектов на этих составляющих тормозной системы необходимо вовремя, ведь от этого может напрямую зависеть безопасность автовладельца.

Проточка, расточка передних или задних тормозных дисков бывает необходимой, когда при торможении автомобиля появляются следующие признаки:

Вибрация или ощущаемое биение в тормозной педали или руле.
Прикасаясь к дискам колес чувствуется их значительный нагрев.
Увеличился, больше чем обычно, тормозной путь машины.

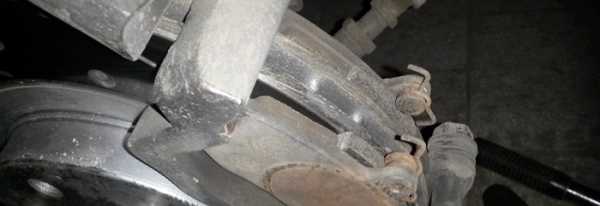

При визуальном осмотре видны задиры, трещины, буртик, глубокие борозды и значительная ржавчина на рабочей поверхности тормозных дисков.

Зачем необходима такая процедура

Из-за деформации рабочая часть тормозных дисков теряет изначальную форму, что снижает ее площадь соприкосновения с колодками.

Также в результате частых и резких торможений автомобиля их металл разогревается и в случае попадания на него воды, снега образуется окалина. Еще одним дефектом является появления слоя ржавчины на их рабочем слое. Ржавчина возникает при длительном бездействии машины при условии ее хранения на улице или в сыром помещении.

Все это влечет за собой увеличение промежутка времени необходимого для полной остановки автомобиля.

После измерения толщины тормозных дисков, если она значительно больше минимальной, можно делать их проточку своими руками, которая поможет:

Устранить вибрацию и биение.
Увеличить эффективность и надежность тормозов.
Продлить работоспособность и сэкономить на покупке новых дисков.

Виды и технология обработки

Для устранения дефектов на диске своими руками существует две технологии обработки. Первая из них – расточка, производится для увеличения диаметра его рабочей поверхности. Такая процедура помогает избавиться от буртика, появляющегося в том случае если фрикционные накладки колодок, не захватывают при торможении всю площадь диска.

Вторая технология обработки – проточка, которую делают для устранения поверхностных дефектов: возникшего слоя ржавчины или окалины, неравномерной выработки в виде глубоких борозд. В этом случае необходимо учитывать размер снимаемого слоя исходя из минимально допустимой толщины, рекомендованной для данной марки тормозных дисков.

В недалеком прошлом был только один вид устранения дефектов своими руками на данных элементах тормозов – их обработка на стационарном токарном станке.

Для этого приходилось производить их предварительное снятие с автомобиля. В этом случае очень сложно было соблюсти при устранении дефектов необходимые балансировочные параметры. Но были специалисты, которые с этим справлялись – такие как на этом видео.

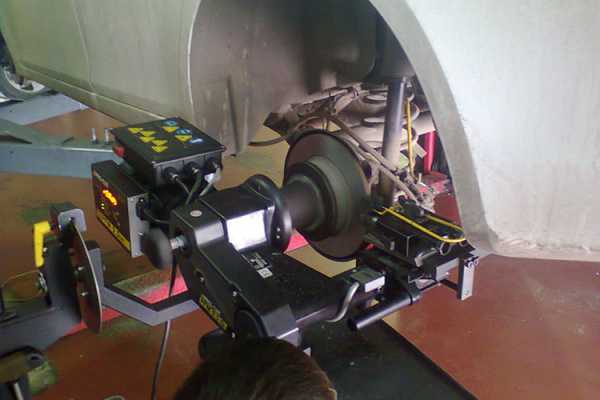

Сейчас есть технологии и специальные станки, позволяющие это сделать, не снимая передних и задних дисков с автомобиля.

На таком оборудовании очень просто выдержать необходимую балансировку и требуемую толщину рабочей поверхности, ведь на нем данные параметры устанавливаются как вручную, так и автоматически. Более наглядно это можно увидеть на приложенных видео.

Оборудование

Вообще, устранение дефектов на снятых передних и задних тормозных дисках на токарном станке это полумера. Ведь точно отцентрировать и восстановить геометрию данной детали на глазок очень сложно. Поэтому лучше делать проточку, не снимая дисков с автомобиля, используя специальное оборудование. Ведь на таком станке есть специальные датчики, позволяющие на неснятых дисках контролировать степень их шероховатости и биения.

Кроме этого характеристики подобного оборудования позволяют восстанавливать геометрию благодаря учету реальной оси при вращении ступицы и убирать дефекты: значительную шероховатость и небольшие трещины, невзирая на диаметр диска машины. Также большим их плюсом является регулируемая скорость вращения шпинделя, что дает возможность добиться почти зеркальной чистоты протачиваемой поверхности.

А возможность обрабатывать деталь без снятия с двух сторон при помощи двух резцов значительно сокращает время устранения дефектов.

Процесс устранения дефектов

На автомобиле снимают колеса и суппорт. К ступице крепится специальный переходник, позволяющий снять все необходимые параметры: толщину, степень износа, шероховатость поверхности. Также если в оборудовании предусмотрена функция вращения ступицы, то к ней крепятся специальные крепления. Потом включается двигатель данного оборудования или если он не предусмотрен, заводится машина и включается передача. После начала вращения ступицы происходит замер необходимых параметров. Разобравшись со всеми полученными данными можно приступать к устранению дефектов с помощью специальных резцов, которые устанавливаются с боков обрабатываемой поверхности.

Выставив резцы, опять заводится мотор, (включается передача или запускается соответствующий механизм оборудования) и происходит непосредственно проточка. Обычно для полной обработки поверхности необходимо два или три прохода резца.

После окончания процедуры необходима установка новых колодок. Также рекомендуется для притирки рабочих поверхностей диска и колодок первые несколько сот километров производить торможение аккуратно.

Статья впервые появилась на AutoRemont2.ru

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

machosrules.ru

Как проточить тормозные диски на машине своими руками

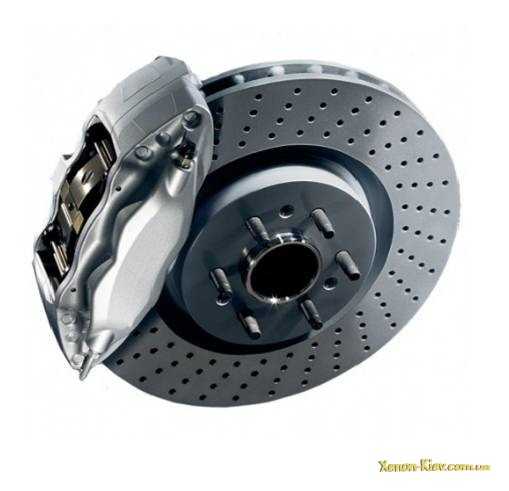

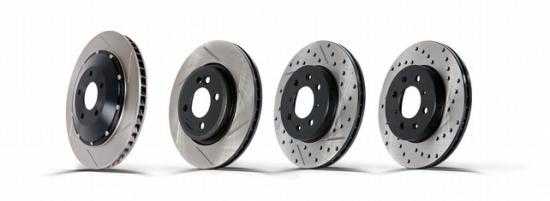

Тормозные диски – это последний элемент тормозной системы, которые и выполняет торможение и остановку. Все элементы тормозной системы работают для того, чтобы тормозные колодки сжали тормозной диск и остановили автомобиль или же замедлили движение.

Нет смысла напоминать о том, что рабочие тормозные диски – шанс не попасть в ДТП. Это значит, что тормозные колодки нужно обязательно своевременно обслуживать и ремонтировать.

Шлифовка и проточка тормозных дисков – это один из вариантов ремонта. Есть несколько народных методов, которые определяют состояние тормозных дисков во время эксплуатации.

Предварительная диагностика имеет определенные параметры, которые нужно знать водителю, чтобы заметить неисправности тормозов. К таким параметрам относят:

тормозные диски нагреваются;

при торможении ощущается вибрация педали тормоза или рулевого колеса;

визуальный осмотр дает возможность определить следы ржавчины и механические повреждения диска.

Эти признаки говорят о том, что нужен ремонт, а именно шлифование тормозных дисков. Но, помимо всего, производители предъявляют требования к минимальной толщине тормозных дисков. После достижения этой толщины эксплуатировать диски категорически запрещается. Тормозные диски нужно заменить.

Проточка дисков – это действенный метод продления срок эксплуатации. Тормозные диски рано или поздно стают непригодными: к перегреву дисков ведет экстренное торможение, высокая влажность воздуха приводит к появлению коррозии, причиной ржавчины может быть и редкая эксплуатация автомобиля.

Зеркалу диска стертая тормозная накладка, пыль и взвесь песка наносят механические повреждения. Есть очень много факторов, из-за которых могут износиться диски. Расточка тормозного диска – единственный выход.

Для начала нужно узнать, нужна ли шлифовка тормозного диска или же придется заменить тормозные диски.

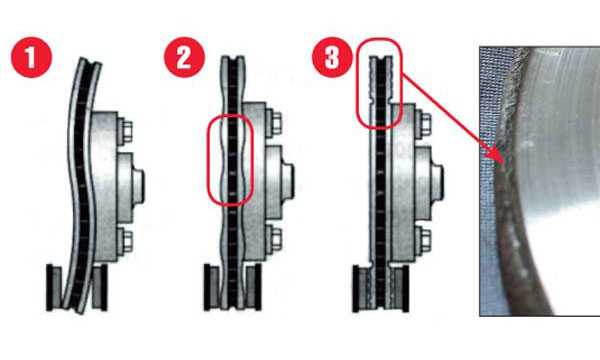

По нескольким причинам рабочие поверхности тормозных дисков начинают приобретать борозды, а по краям прилегания тормозных колодок к диску образовываются «буртики».

Проточка тормозных дисков значит, что на станке для проточки снимают с рабочей поверхности тормозного диска поверхностные дефекты. Ответ о том, сколько снимать, определяется производителем, поскольку он устанавливает для каждой модели дисков минимальную толщину.

Нормой являются цифры от производителей. Если диски штатные, то значение можно найти в мануале или же в инструкции по эксплуатации.

Возникает вопрос, стоит ли проточка дисков таких затрат. Может новые диски купить проще? Но нужно помнить о том, что покупать необходимо пару дисков, чтобы их одновременно заменить на оси.

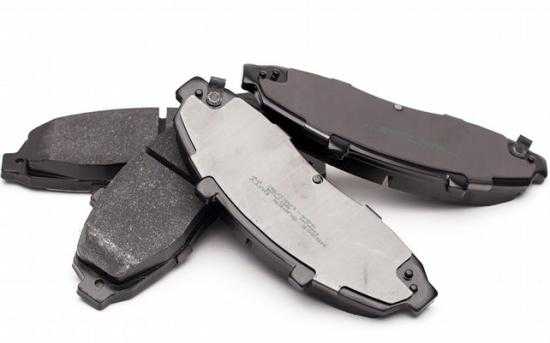

При замене тормозных дисков лучше всего поменять и тормозные колодки. Это для того случая, если дефекты тормозной колодки стали причиной износа тормозных дисков. Если позволяет бюджет, то можно приобрести новые диски.

Еще совсем недавно у автомобилистов не было проблем с тем, где тормозные диски проточить. Диски просто снимали и относили в ближайшую мастерскую, где есть токарный станок. Этот процесс был технологически сложным.

Проточка тормозного диска – это не только снятие верхнего слоя рабочей поверхности. Нужно не только снять этот слой, но и соблюдать параметры балансировки относительно ступицы колеса и диска.

Современные специалисты имеют специальные станки для проточки тормозных дисков. В станках программируются все параметры. Диски шлифуются автоматически. Теперь уже нет потребности в том, чтобы с автомобиля снимать тормозной диск.

На стационарных станках для расточки дисков осуществляют проточку тормозных дисков, которые снимают с автомобиля. Рабочая поверхность диска одновременно обрабатывается с двух сторон. Обеспечивается регулировка всех нужных параметров по балансировке диска и его толщине.

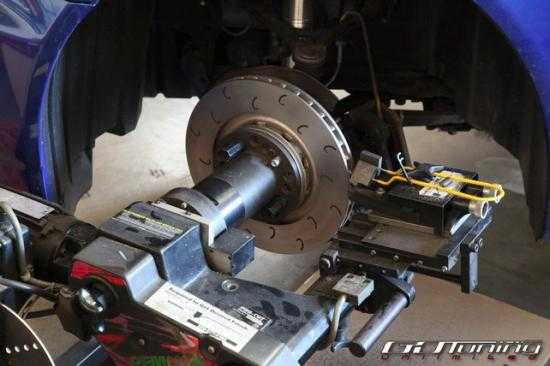

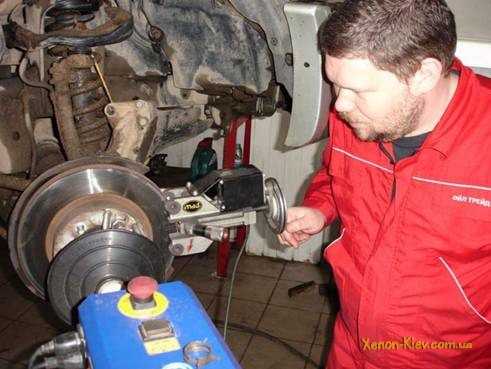

Проточку тормозных дисков без снятия дисков осуществляют с помощью переносного станка. Место крепления суппорта – это базовая плоскость при проточке дисков. В результате проточки поверхности диска будут параллельными.

После профессиональной проточки тормозного диска автомобилист получает:

увеличения срока службы тормозных дисков;

повышение эффективности тормозной системы;

тормозной диск перестает биться;

экономию средств.

Такую проточку тормозного диска можно произвести самостоятельно. Но для этого нужно выполнить 2 условия: иметь токарный станок и быть хорошим токарем. В других случаях лучше самостоятельно не производить проточку дисков.

xenon-kiev.com.ua

Проточка тормозных дисков своими руками – как это осилить? + видео » АвтоНоватор

Довольно часто автомобилисты сталкиваются с проблемами в тормозной системе, иногда, чтобы их устранить, необходима проточка тормозных дисков, выполненная своими руками или же в специализированном центре. Но, прежде чем приступать к решению проблемы, стоит разобраться, что же собой представляет тормозной диск.

Расточка тормозных дисков без снятия – когда это становится необходимым?

Этот узел по праву можно назвать главным элементом дискового тормоза, к которому прикладываются все усилия исполнительного механизма. Как известно, основным принципом действия современных тормозных систем является трение, оно возникает между диском и колодкой и способствует замедлению вращения колес автомобиля и его полной остановке.

Тормозная система по ряду причин претерпевает значительные нагрузки, этому способствуют и далекое от идеала дорожное покрытие, и, конечно же, экстремальные ситуации, с которыми довольно часто автомобилист может столкнуться на дороге, неопытность водителя, повышенная влажность воздуха, способствующая возникновению коррозии, редкая эксплуатация транспортного средства и т.д.

Во время резкого торможения диски нагреваются до весьма высоких температур, возникает вибрация, и, как следствие, деталь изнашивается, и нарушается геометрия самого диска. Его поверхность становится неровной, и это может привести к быстрому выходу из строя даже новых тормозных колодок. Понять, что данный элемент тормозной системы уже не пригоден к эксплуатации, можно по следующим признакам:

возникает биение тормозной педали во время торможения;
во время движения появляется биение рулевого колеса.

Станок для расточки тормозных дисков и другие инструменты для работы

Поменять тормозные диски на новые – удовольствие не из дешевых, поэтому в некоторых случаях их можно восстановить и своими силами. Рассмотрим, как же осуществляется расточка тормозных дисков без снятия, и что для этого необходимо. Однако прежде чем приступать непосредственно к шлифовке, необходимо выяснить, нужна ли она, а, может, в данном случае диски подлежат только замене.

С этой целью проводим визуальный осмотр и определяем степень повреждения. Дело в том, что производитель устанавливает минимальную возможную толщину тормозных дисков, это значение обычно указывается в инструкции по эксплуатации. Поэтому, если борозды слишком глубокие, и поверхность сильно деформирована, то в этом случае речь может идти только о замене.

Но, если деталь восстановлению подлежит, то стоит обзавестись следующим инструментом: домкратом, молотком, гаечным ключом (для снятия колеса), и еще понадобится специальный станок для расточки тормозных дисков. Технология проточки состоит из следующих этапов. Для начала необходимо демонтировать колесо, на следующей стадии снимается тормозная колодка, и далее к ступице авто необходимо прикрепить специальный переходник. В этот переходник вставляется суппорт станка для проточки.

Замер и проточка тормозных дисков своими руками

До детали мы добрались, но как же действовать дальше, на какую величину нужно протачивать? Для ответов на эти вопросы осуществляется замер износа поверхности диска. Делается это следующим образом: нужно запустить вращение суппорта, и, пока диск вращается на оси авто, к его поверхности подводится специальный датчик. Степень износа, а также необходимая глубина резанья определяются по мере отклонения стрелки на датчике. Далее идет непосредственно проточка.

В принципе, данная операция практически ничем не отличается от традиционной токарной по подрезке торца, если вы знакомы с этой областью.

Для этой работы нашли применение резцы с твердосплавными напайками. Чаще всего, необходимо осуществить два, а то и три подхода, но результат того стоит. Вы получаете ровную, идеальную поверхность. В современных станках можно выбирать между автоматическим и ручным режимом, первый дает более качественный результат. В завершении опять проверяем поверхность диска с помощью датчика. Для того чтобы диски прослужили как можно дольше, после их шлифовки или же замены, рекомендуется поменять и тормозные колодки на новые.

carnovato.ru

Проточка тормозных дисков своими руками без снятия (видео)

Важнейшей для обеспечения безопасности при управлении автомобилем, без сомнения, является система торможения. А состояние рабочей поверхности тормозных дисков очень сильно влияет на работоспособность всей системы. Средний ресурс работы тормозного диска составляет около 70 тыс. км пробега. Автомобиль же имеет гораздо больший ресурс работы. Поэтому необходимость замены или ремонта этих деталей время от времени появляется в жизни каждого автовладельца. В случае, когда возникшие дефекты незначительны и не связаны с температурной деформацией, чрезмерным износом или растрескиванием, в качестве недорогого способа ремонта подойдет проточка тормозных дисков своими руками без снятия.

Когда необходима проточка

Проточка, так же как их замена, должна производиться только парами, стоящими на одной оси. Иначе разница тормозных усилий справа и слева будет стремиться развернуть автомобиль.

Признаки необходимости проточки:

Волнообразная рабочая поверхность.
Задиры на рабочей поверхности.
Чрезмерно быстрый износ тормозных колодок при неизменном стиле езды. Комплекта тормозных колодок в среднем хватает на 30 тыс. км пробега.
Биение тормозной педали в процессе торможения.

Несколько способов проточки без снятия

Какой бы способ проточки тормозных дисков вы ни выбрали, прежде чем начать работу, убедитесь в том, что их толщина больше предельно допустимой и в них нет трещин. Если же они слишком тонкие или имеют трещины, не рискуйте, ремонтируя их. Лучше купите новые. Проточкой называется выравнивание рабочих поверхностей с использованием резца, а предлагаемые ниже способы – это шлифовка тормозных дисков без снятия.

Существуют специальные агрегаты для шлифования тормозных дисков без снятия. Но я думаю, вы согласитесь со мной в том, что не стоит покупать агрегат ради шлифовки пары дисков. Дешевле будет полностью обновить тормозную систему.
Если диски стоят на ведущей оси. Понадобится ровный деревянный брусок размером 30×15×5 см и несколько листов наждачки с крупным абразивным зерном (например, №40) на тканевой основе. Использовать наждачку и брусок предпочтительней, чем абразивный круг для наждака. Потому что рабочая поверхность абразивного круга в скором времени после начала шлифовки перестанет быть плоскостью. А плоскость сторон бруска не изменится во время работы. Не забывайте менять наждачку – это ускорит процесс шлифовки и улучшит ее результат. Поднимете автомобиль домкратом и подставьте под него какую-нибудь страховку. Снимите колесо, тормозной суппорт и пыльник тормозного диска. Суппорт подвесьте повыше, чтоб не мешал. Запустите двигатель, включите передачу скорость, вращения отрегулируйте по своему усмотрению. Лист наждачки постелите абразивом вниз, на него широкой стороной положите брусок, а выступающие из-под бруска края листа загните вверх. Получившуюся конструкцию прижимайте поочередно широкой гранью к рабочим поверхностям тормозного диска. Не старайтесь нажимать на нее сильнее, лучше все время двигайте точку соприкосновения.
Стоящие на не ведущей оси тормозные механизмы шлифуются без снятия тем же приспособлением из бруска и листа крупной наждачки. Только двигаться будет не диск, а брусок с наждачкой. Двигать его будет сила ваших рук. Но сказать по правде, делать это без снятия диска уж очень неудобно дело пойдет гораздо быстрее, если вы снимите их и положите на верстак.
Шлифовка тормозных дисков на ходу. Этот способ подойдет для восстановления дисков, стоящих как на ведущей оси, так и на ведомой. Но он подойдет для устранения только незначительных дефектов. Результата сильной температурной деформации он устранить не сможет. Сначала из старых тормозных колодок следует изготовить специальные приспособления. Для этого нужна болгарка с алмазным отрезным диском. А также абразивный зачистной диск для нее. Из зачистного круга необходимо вырезать два клинообразных сегмента. В старых тормозных колодках сделайте две выемки в соответствии с формой клиновых фрагментов. Их глубина должна быть на несколько десятых миллиметра меньше толщины абразивных вставок, чтобы последние после установки возвышались над поверхностью колодок. Вставьте сектора в выемки, предварительно смазав их каким-нибудь клеем, чтобы не выпадали. Получившиеся «абразивные колодки» установите в суппорт вместо штатных. Для проточки рабочих поверхностей нужно проехать от 5 до 10 км, периодически притормаживая. Спланируйте маршрут так чтобы избегать резких торможений либо замедлений по ухабистым участкам. Во время поездки контролируйте результат шлифовки. Образовавшийся по периметру диска буртик можно убрать после окончания поездки обычным напильником с крупной насечкой.

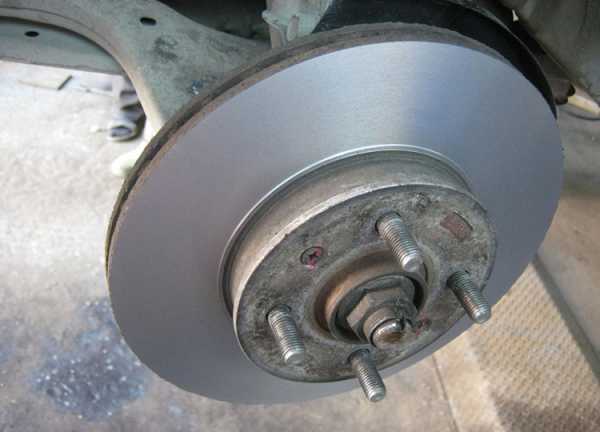

После выравнивания рабочих поверхностей не помешает обработать их более мелкозернистой наждачкой для того, чтобы уменьшить глубину рисок. Использовать наждачку с мелким зерном сразу не следует, потому что она хуже выводит плоскость и поверхность будет гладкая, но волнистая.

Где искать неисправность

Биение передних дисков часто отдается не только в педаль, но и в руль.
Биение задних лучше ощущаются через вибрации на кузове.
Передние механизмы чаще страдают от температурной деформации, так как на них приходится основная нагрузка при торможении, следовательно, они сильнее греются. Деформация возникает следующим образом. При торможении диск нагревается и равномерно расширяется. Попавшая на какой-то участок вода, быстро остужает его, а он, остывая, сжимается и коробит всю деталь.
Задние более подвержены коррозии. Так как из-за их небольшой нагруженности, попавшая на них вода долго не высыхает.
