Электронное зажигание- установка на ВАЗ 2106

Редкий владелец классической модели Волжского автозавода не знаком с проблемами, связанными с эксплуатацией штатной системы зажигания. Несмотря на довольно высокую степень надежности данного узла, иногда случаются ситуации, способные серьезно испортить настроение автолюбителя. Источником такого негатива в подавляющем большинстве становится контактная группа прерывателя, поскольку именно ее элементы становятся причиной возникновения дефектов, оказывающих существенное влияние на работоспособность системы зажигания и силового агрегата автомобиля:

• Окисление, повышенный износ и вибрация контактов.

• Чрезмерный износ кулачка прерывателя.

• Потеря упругости пружиной подвижного контакта.

• Разрушение опорного подшипника в результате воздействия механических нагрузок.

Наличие столь солидного перечня характерных недостатков говорит о моральной и технической отсталости системы зажигания контактного типа. Не случайно большинство владельцев «шестерок», «семерок» и другой «классики» ВАЗа стали активно устанавливать зажигание бесконтактного типа — электронное. Его основное достоинство – отсутствие механических элементов, подвергающихся истиранию и деформации. В зависимости от конструктивного исполнения их заменили оптические или фотоэлементы.

Рассмотрим данный вопрос более подробно.

Конструкция электронной системы зажигания

Электронное зажигание на «ВАЗ 2107» («ВАЗ 2106») устроено следующим образом. Цепь низкого напряжения размыкается при помощи электронного коммутатора (вместо контактного прерывателя), срабатывающего при запирании (отпирании) выходного транзистора. Такой принцип действия позволяет не только значительно увеличить напряжение, а значит, и энергию искрового разряда, но и обеспечить стабильность напряжения на электродах свечей на малых оборотах силового агрегата. Это весьма положительно сказывается на процедуре пуска двигателя.

БСЗ (электронное зажигание) обладает рядом важных достоинств, подтвержденных практической эксплуатацией:

• Простота установки и последующей настройки.

• Высокая точность и надежность функционирования.

• Существенное облегчение пуска силового агрегата в условиях низких температур.

Устройство системы электронного зажигания

1)    Датчик-распределитель, выступающий в роли бесконтактного трамблера.
2)    Коммутатор, функциональное предназначение которого заключается в прерывании тока первичной цепи катушки зажигания в соответствии с сигналами датчика-распределителя. Схема данного устройства предусматривает режим автоматического отключения тока, проходящего через катушку зажигания при неработающей силовой установке (зажигание включено).
3)    Катушка зажигания, преобразующая прерывистый ток низкого напряжения (12 Вольт) в ток высокого напряжения (10-20 Киловольт), инициирующий «пробой» воздушного зазора на электродах свечей.
4)    Комплект проводов.
5)    Комплект свечей зажигания, воспламеняющих топливно-воздушную смесь посредством искрового разряда. Использование в БСЗ свечей, не рассчитанных на искровой разряд повышенной мощности, не рекомендовано, поскольку вследствие перегрева они быстро выходят из строя.

Устанавливаем электронное зажигание на «ВАЗ 2106»

Процедура установки включает следующие мероприятия:

• Снятие крышки трамблера (со старыми проводами высокого напряжения).

• Выставление бегунка (при помощи стартера) в положение, соответствующее верхней мертвой точке первого цилиндра.

• Замена катушки зажигания с предварительной проверкой расположения клемм «Б» и «К», поскольку новая катушка может иметь положение, отличное от положения старой на 1800 .

• Соединение высоковольтного провода катушки с трамблером.

• Соединение проводов с катушкой зажигания. К клемме «К» — два провода коричневого цвета (тахометр и первый контакт коммутатора), к клемме «Б» — два провода синего цвета (замок зажигания и четвертый контакт коммутатора).

• Установка на штатное место нового трамблера с поворачиванием бегунка в первоначальное положение.

• Совмещение меток на трамблере и блоке цилиндров.

• Замена старых свечей на свечи, рассчитанные на искровой заряд повышенной мощности.

• Установки крышки трамблера и подключение проводов высокого напряжения в соответствии со схемой работы цилиндров.

• Соединение проводов со свечами зажигания.

• Соединение центрального провода катушки зажигания с крышкой трамблера.



После установки, электронное зажигание на «ВАЗ 2107» («ВАЗ 2106») необходимо настроить, выполнив для этого следующие мероприятия:

• Произвести регулировку величины угла контактов, находящихся в замкнутом состоянии.

• Отрегулировать угол опережения зажигания.

• Провести тестирование выполненной работы, совершив на автомобиле контрольную поездку.

Видео — Как установить электронное зажигание ВАЗ классика

В зависимости от поведения транспортного средства в процессе поездки в настройку электронного зажигания вносятся коррективы. Однако для того, чтобы получить достоверный результат, при совершении контрольной поездки необходимо соблюдать некоторые условия. Двигатель предварительно прогревается до рабочей температуры. На ровном участке дороги транспортное средство разгоняется до скорости 40-50 километров в час и на четвертой передаче выполняется резкое нажатие педали газа. В течение непродолжительного времени (не более 2-х секунд) должен быть слышен характерный стук (цоканье), после чего следует уверенный набор скорости автомобилем. При отсутствии такого стука поворачиваем трамблер на одно деление против часовой стрелки. Повторяем процедуру до момента появления характерного стука.

Как на ваз 2106 поставить бесконтактное зажигание

Компоненты системы зажигания ВАЗ 2106

Ранее на авто устанавливался трамблер марки Р-125Б. Этот узел монтировался на машине совместно с карбюратором маркировки 2103. Трамблер имел в своей конструкции специальный механический корректор, а вакуумный регулятор отсутствовал. На ВАЗ 2106 устанавливаются свечи, относящиеся к типу А17ДВ или же свечи, которые имеют аналогичные технические характеристики.

В конструкции автомобильной системы применен замок типа ВК347, оснащенный противоугонным устройством. На автомобиле используется катушка зажигания типа Б117-А, которая имеет разомкнутый магнитопровод и является маслонаполненной и герметизированной.

Зажигание ВАЗ 2106 является контактным, однако стоит отметить, что иногда встречается и бесконтактный вариант исполнения системы. Контактная система считается более простой в своем устройстве. Контактное зажигание ВАЗ требует регулярного ухода и контроля состояния контактов.

Катушка зажигания и остальные элементы

Она в бесконтактной системе несколько отличается от той, которая используется в классической. Причина – различное значение вторичного напряжения. Так, при работе двигателя внутреннего сгорания с контактной (включая контактно-транзисторную) системой зажигания, требуется для образования искрового промежутка 25-30 тыс. Вольт. А вот в бесконтактной системе нужно сгенерировать свыше 30 кВ, порой даже до 40 кВ. Следовательно, во вторичной обмотке необходимо большее число витков.

Остальные же элементы полностью аналогичны у всех трех вышерассмотренных конструкций. Бронепровода, соединяющие все высоковольтные цепи, вы самостоятельно выбираете. Они могут быть как в силиконовой, так и в резиновой оболочке. Работать может бесконтактное зажигание 2107 с любыми высоковольтными проводами, рекомендованными производителем. Свечи необходимо использовать те, которые рекомендует производитель. При этом марку можно опять-таки, выбрать самостоятельно.

Какие преимущества можно получить

А вот преимуществ вы получите много, если будет проведена установка электронного зажигания ВАЗ-2106 вместо контактной.

Начать лучше с того, что любой водитель больше любит ездить, а не ремонтировать машину. Но частая замена контактной группы либо ее чистка и регулировка, вызывает жуткую неприязнь у автомобилистов. Тем более, выйти из строя контакт может в любой момент, поэтому необходимо с собой иметь запасной. А вот электронная система с этой стороны намного надежнее и не требует частого ухода.

Но самое главное происходит в двигателе – в самом сердце любого автомобиля. Его работа нормализируется. Он начинает функционировать правильно, независимо от частоты вращения Хоть на холостых, хоть при 4000 об/мин мотор работает идеально ровно, стабильно, воспламенение топливовоздушной смеси происходит своевременно. А это улучшает ваш комфорт, повышает надежность двигателя, а самое главное – увеличивается его ресурс.

снятие и установка распределителя зажигания трамблера ВАЗ 2106

Распределитель зажигания (трамблер) снимают с автомобиля ваз 2106 для ремонта или замены. На двигателе модели ваз 2106 установлен трамблер типа 30.3706.

Для отличия от трамблеров других моделей на хвостовике сделана метка (кольцевая проточка). Для снятия трамблера с автомобиля ваз 2106 вам потребуются: свечной ключ, бородок, два ключа «на 7», ключ «на 13», отвертка. 1. Снимите наконечник со свечи первого цилиндра и выверните ее.

2. Закройте пальцем свечное отверстие.

3. Поверните коленвал до начала такта сжатия в 1-м цилиндре (через свечное отверстие начнет выходить воздух). Затем, продолжая поворачивать коленвал, совместите метку г на шкиву коленвала (выделена мелом) со средней меткой б (если вы применяете бензин с октановым числом 92 или 95) или удлиненной меткой в (если вы применяете бензин с октановым числом ниже 92). Установите на место свечу зажигания 1-го цилиндра и подсоедините к ней высоковольтный провод.

4. Отсоедините шланг от вакуумного регулятора угла опережения зажигания. 5. Выньте высоковольтные провода из гнезд крышки трамблера.

6. Отверните гайку крепления трамблера, снимите пружинную шайбу и пластину. 7. Снимите трамблер с двигателя.

8. Переверните трамблер и, придерживая нижнюю гайку, отверните гайку крепления провода низкого напряжения; снимите шайбу и провод. 9. Отстегните держатели и снимите крышку с нового трамблера.

ПРЕДУПРЕЖДЕНИЕ

Перед установкой на автомобиль ваз 2106 нового трамблера проверьте и при необходимости отрегулируйте зазор между контактами прерывателя.

10. Установите в крышку нового трамблера высоковольтные провода в соответствии с порядком работы цилиндров двигателя.

ПРИМЕЧАНИЯПорядок работы цилиндров двигателя: 1-3-4-2. Ротор трамблера вращается по часовой стрелке. Номера цилиндров нанесены на крышку трамблера и на головку блока цилиндров двигателя.

11. Подсоедините к новому трамблеру низковольтный провод.

12. Поверните ротор нового трамблера в положение, при котором его наружный контакт (показан стрелкой) будет направлен в сторону контакта 1-го цилиндра на крышке трамблера. ПРИМЕЧАНИЕ

Когда наружный контакт 2 ротора совпадает с меткой а на крышке, он одновременно совпадает с головкой винта 1 на корпусе трамблера.

13. Удерживая вал трамблера от проворачивания, вставьте его в гнездо на блоке цилиндров так…

14.… чтобы линия, проходящая через пружинные защелки, была примерно параллельна оси двигателя. 15. Закрепите трамблер в этом положении на блоке цилиндров, не затягивая окончательно гайку. Подсоедините шланг к вакуумному регулятору. 16. После установки на автомобиль ваз 2106 трамблера проверьте и при необходимости отрегулируйте угол опережения зажигания (см. «Проверка и регулировка момента зажигания»).

Установка своими руками и схема подключения

Итак, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

Инструмент

Из инструмента вам понадобится:

1. Ключ на 13 — снять и поставить трамблёр
2. Отвёртка — закрутить саморезы.
3. Дрель со сверлом по металлу, диаметром для саморезов
4. Два самореза — прикрутить коммутатор.
5. Ключи на 10 и 8 — снять и поставить катушку.

Как установить пошагово

1. Отсоедините минус аккумулятора.Перед тем как начинать работу с системой зажигания, отсоедините минусовой контакт аккумулятора
2. Снимите крышку трамблёра с высоковольтными проводами.Снятие крышки распределителя зажигания
3. Отключите высоковольтный провод на катушке.Отсоединение провода от катушки зажигания
4. Короткими включениями стартера выставите бегунок распределителя зажигания перпендикулярно мотору.Так должен быть установлен трамблёр относительно мотора
5. Сделайте отметку положения трамблёра маркером на двигателе.Установка бегунка распределителя зажигания
6. Открутите гайку, удерживающую трамблёр, ключом на 13. Отключите провод, соединяющий устройство с катушкой.Перед снятием распределителя зажигания отключите провод, который идёт на него с катушки
7. Новый распределитель зажигания вставьте в двигатель, сняв с него крышку.Распределитель зажигания необходимо вставить в штатное гнездо
8. Поверните корпус тремблера так, чтобы средняя метка на нём совпала с поставленной вами ранее отметкой на моторе.
9. Закрутите гайку крепления нового распределителя зажигания.Крепление распределителя зажигания удерживает гайка
10. Наденьте крышку трамблёра и подсоедините к ней провода.Так устанавлвается крышка на трамблёр

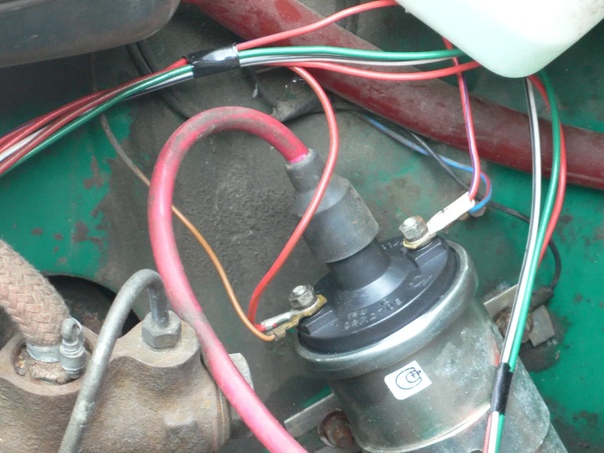

11. Замените катушку зажигания новой.Для новой системы нужна новая катушка
12. Подсоедините штатные и новые провода к катушке. Чтобы подключить всё правильно, используйте схему.Все соединения должны соответствовать схеме
13. Установите коммутатор в любое удобное место. Дрелью высверлите отверстия, в них закрутите саморезы, которые будут удерживать устройство. Проверьте подключение всех систем ВАЗ-2106.Коммутатор много места под капотом не займёт и его расположение не играет роли
14. Заводите мотор. Если не завёлся с первого раза, можно немного повернуть трамблёр. Тем самым вы поменяете угол опережения зажигания.

Контактное зажигание ВАЗ 2106

На фото — ВАЗ 2106, являющийся точной копией Фиат 124

На автомобиле в разное время ставили разные системы зажигания, но классикой считается контактная фиатовская конструкция. Устройство ее неимоверно простое – катушка зажигания, трамблер, пучок высоковольтных проводов и правильные свечи. Это все, что нужно для корректной работы двигателя. На первых партиях шестерок, до 1980 года, устанавливали трамблер Р125-Б простейшей конструкции без вакуумной регулировки угла опережения зажигания. После установки штатного карбюратора Озон появилась возможность оборудовать трамблер вакуумной системой регулировки угла опережения.

Конструктивно трамблеры отличаются только наличием вакуумной мембранной камеры, которая соединена с первичной камерой карбюратора. В определенный период устанавливался трамблер без вакуумной камеры и он был конструктивно похож на старый. Бобина Б117-a, герметичная, наполненная маслом, с разомкнутыми магнитными проводниками. Словом, ломаться практически нечему. Осталось проверить состояние элементов системы и можно приступать к регулировке.

Замена трамблера ваз 2106 своими рукамиAutoRemka

Неисправности трамблера приводят к сбоям в работе системы зажигания. О неисправности трамблера можно догадаться по таким характерным признакам, как внезапные рывки авто во время движения и нестройная работа движка на холостом ходу.

Суть такой процедуры, как ремонт или замена трамблераВАЗ 2106, заключается в замене входящих в него изношенных деталей.

Для осуществления ремонтных работ вам потребуются:

2 ключа на 7 мм, ключи на 10 и 13мм, две отвертки, молоток, набор плоских щупов, оправки для выбивания и запрессовки втулок (подшипников) трамблера, и пинцет.

Когда все инструменты подготовлены, можно приступать к работе.

1. Выкручиваем 2крепежных винта, обеспечивающих соединение ротора распределителя с опорной пластиной регулятора опережения зажигания, поле чего снимаем сам ротор.

2. Пружины и грузики центробежного регулятора опережения зажигания надо промаркировать, чтобы не запутаться при сборке и поставить все на прежние места.

3. Далее при помощи отвертки надо снять пружины центробежного регулятора (отвертка нужна для того чтобы поддеть пружины).

4. Придерживая гайку на винте подвижного контакта, следует отвернуть гайку, которой крепятся наконечники проводов (провод конденсатора и провод, идущий от катушки зажигания).

5. Теперь надо вывернуть винт, которым корпус трамблера крепится к корпусу конденсатора, затем снять его.

6. Далее выворачивается винт, которым крепится наконечник провода подвижного контакта (гайку при этом необходимо придерживать) и снимается изолирующаяпроставка, а также шайбы (пружинная и 2 плоские – изолирующая и металлическая).

7. Следующим шагом будет откручивание двух винтов, которыми контактная группа соединяется с подвижной пластиной распределителя.

8. После откручивания  винтов крепления снимаем контактную группу, следом за ней – изолирующие шайбы, находящиеся на оси контактной группы (плоскую и стопорную).

9. Далее поддеваем при помощи плоской отвертки шайбу,изолирующую пружинную пластину подвижного контакта, а сам подвижный контакт снимаем с оси контактной группы.

10. С оси подвижной пластины распределителя снимаем стопорную шайбу, находящуюся на креплении тяги вакуумного регулятора.

11. Поддеваем отверткой тягу вакуумного регулятора и снимаем ее с оси пластины трамблера.

12. Отворачиваем два винта, которыми корпус вакуумного регулятора крепится к корпусу трамблера, и снимаем регулятор.

14. Выпрессовываем из валика трамблера штифт, которым крепится малоотражательная муфта, после чего снимаем муфту, а за ней шайбу.

15. Вынимаем валик трамблера из корпуса.

17. Отворачиваем 2 винта,которыми крепятся стопорные пластины подшипника, снимаем пружинные шайбы и при помощи пинцета вынимаем пластины.

18. Далее вынимаем из корпуса трамблера подвижную пластину в сборе с подшипником.

19. Проверяем состояние валика трамблера – на поверхности его контакта с подшипником не должно быть видимых следов износа.

20. Проверяем конденсатор, используя для этой процедуры прибор, которым измеряется емкость (нормальные значения находятся в диапазоне 0,20-0,25 мкФ).

21. Затем следует проверить состояние диафрагмы вакуумного регулятора угла опережения зажигания (для этого необходимо нажать на тягу и заглушить штуцер…тяга при этом должна удерживаться диафрагмой).

22. Осматриваем контакты прерывателя – на них не должно быть каких-либо загрязнений, эрозии и следов пригорания. При наличии вышеупомянутых загрязнений контакты следует зачистить при помощи бархатного надфиля (ни в коем случае нельзя применять для этой цели шлифовальную шкурку) и промыть спиртом либо бензином.

23. Втулку корпуса трамблера со следами износа следует заменить новой. Выпрессовку и запрессовку подшипника следует проводить при помощи оправки соответствующего диаметра.

24. Собирать трамблер следует в порядке, противоположном порядку разборки, учитывая при этом следующие особенности.

По окончании сборки следует отрегулировать расстояние между контактами прерывателя. Зазор должен быть от 0,35 до 0,45 мм.

Фальц, находящийся на подвижной пластине трамблера нужно смазать моторным маслом (потребуется буквально 2-3 капли масла). Также следует поступить с подшипником, добавив пару капель масла через масленку, которая установлена на корпусе трамблера, и ошлицевой частью валика трамблера.

Устройство катушки зажигания

Для тестирования этой системы, потребуется электроприбор типа мультиметра, а также отвертки с разными навершиями и плоскогубцы с изоляцией для работы под напряжением. Необходимо соблюдать технику безопасности при работе с системой зажигания, т.к. в цепи протекает электрический ток высокого напряжения. Рекомендуется иметь перчатки из резины или плоскогубцы с изоляцией.

Принципиальная схема катушки зажигания ВАЗ 2106 расположена здесь. На рисунке показано, как подключение катушки зажигания проводится в стандартном варианте.

Катушка зажигания, цена на которую приемлема для большинства российских автолюбителей, имеет номенклатурный код 8352.12. и представляет собой резервуар маслонаполненного типа с магнитным проводом разомкнутого типа.

Штатная катушка зажигания «шестерки», купить которую несложно в любом специализированном магазине автомобильных запчастей, оборудована 3 контактными выводами: «Б», «К» и выход под центральный провод высокого напряжения. Подключение катушки зажигания происходит следующим путем: на вывод «Б» подсоединяется положительный провод аккумуляторной батареи через контакт выключателя зажигания. На выход «К» подсоединяется выходные контакты обеих обмоток катушек зажигания и отрицательный провод аккумуляторной батареи через коммутатор.

К выходу высокого напряжения подсоединяется другой контакт вторичной обмотки и контакт провода высокого напряжения, ведущий к распределительному элементу прерывателя, который, при вращательном движении бегунка, занимается распределением высоковольтного тока на свечи зажигания.

Как установить трамблёр и настроить на ВАЗ 2101 решено 1 ответ

Первым делом необходимо снять клемму с аккумулятора, затем отсоединить провода с катушки зажигания, отсоединить центральный высоковольтный провод, снять крышку трамблера. Далее необходимо выставить положение бегунка таким образом, чтобы он был повернут по отношению к двигатель на угол 90?. При таком подходе замена трамблера практически не повлияет на момент зажигания. Выкручиваешь свечу первого цилиндра, затыкаешь тряпочкой свечное отверстие, начинаешь крутить вручную шкив коленвала по часовой стрелке, если смотреть на двигатель встречно движению машины, покуда не выскочит тряпка из свечного отверстия. Проворачивать двигатель лучше всего специально купленным для этого (или изготовленным самостоятельно по образцу) ключом храповика. Для того, чтобы положение нового трамблера было таким же, как и старого, на блоке цилиндров нужно сделать метку, как показано на рисунке.

Далее откручиваем гайку крепления трамблера, снимаем шайбы и вытаскиваем трамблер. Чтобы установить новый трамблер совмещаешь метку на шкиве с длинной на блоке, вставляешь новый трамблёр предварительно сняв с него крышку, электрод бегунка направляешь в сторону первого цилиндра (если смотреть по крышке трамблёра) и садишь трамблёр в своё отверстие, фиксируешь трамблёр, ставишь крышку, закручиваешь свечу, заводишь, должна завестись полюбому.

Если на словах не очень понятно, то можно посмотреть статью о снятии трамблера здесь:

car-exotic.com/vaz-cars/vaz-lada-2106-electric-equipment-23.html

Как делается настройка зажигания на ВАЗ прочтите в наших блогах:

Выставить зажигание на ВАЗ 2105

Регулировка зажигания ВАЗ 2106

Устройство системы электронного зажигания

1) Датчик-распределитель, выступающий в роли бесконтактного трамблера.2) Коммутатор, функциональное предназначение которого заключается в прерывании тока первичной цепи катушки зажигания в соответствии с сигналами датчика-распределителя. Схема данного устройства предусматривает режим автоматического отключения тока, проходящего через катушку зажигания при неработающей силовой установке (зажигание включено).3) Катушка зажигания, преобразующая прерывистый ток низкого напряжения (12 Вольт) в ток высокого напряжения (10-20 Киловольт), инициирующий «пробой» воздушного зазора на электродах свечей. 4) Комплект проводов.5) Комплект свечей зажигания, воспламеняющих топливно-воздушную смесь посредством искрового разряда. Использование в БСЗ свечей, не рассчитанных на искровой разряд повышенной мощности, не рекомендовано, поскольку вследствие перегрева они быстро выходят из строя.

Устройство бесконтактной системы зажигания

Принципиальная схема бесконтактного зажигания ВАЗа шестой модели расположена ниже.

1. Датчик бесконтактного распределителя зажигания.
2. Свечи.
3. Экранированная защита.
4. Датчик бесконтактного типа.
5. Боббина.
6. Генераторный элемент.
7. Выключательный компонент зажигания.
8. АКБ.
9. ТК – транзисторная аппаратура с коммутационной цепью (транзисторный коммутатор).

В таком комплексе для разъединения низковольтной цепи применяется бесконтактный распределитель зажигания, который работает на размыкание и замыкание электрической цепи, «запирая» или «открывая» транзистор выходного назначения. Такая система позволяет повысить напряжение на электродах свечей и, тем самым, увеличить энергию искрового разряда. При этом показатель напряжения на свечных элементах не уменьшается при небольших значениях вращения коленвала силовой установки, что делает пусковое значение мотора значительно лучше.

Такое бесконтактное зажигание, цена которого достаточно высока, обладает значительными преимуществами перед контактной системой.

Основные элементы системы зажигания

Сейчас нужно рассмотреть общие элементы всех систем зажигания. Они одинаковы во всех, независимо от того, электронная система зажигания ВАЗ-2106 установлена либо контактная. Во-первых, свечи имеются везде. Они состоят из центрального электрода, между ним и массой имеется небольшой зазор. Он изолирован от корпуса керамическим элементом. Редкие свечи проживают 30 тыс. км. пробега, а некоторые даже разрушаются. Выгорают так, что часть центрального электрода падает в цилиндр. По этой причине необходимо своевременно проводить их замену.

Во-вторых, бронепровода, соединяющие высоковольтные части. Они состоят из специального волокна, по которому передается импульс с высоким напряжением. Всего пять проводов – четыре для соединения крышки распределителя со свечами. И один – для соединения катушки с распределителем. В-третьих, присутствует во всех конструкциях, правда, у них имеются небольшие отличия. В-четвертых, катушка зажигания – трансформатор, способный в десятки раз увеличить напряжение, поступающее на первичную обмотку. Но схема электронного зажигания ВАЗ-2106 оказывается немного сложнее, нежели та, которая используется в классической системе.

Основные элементы системы зажигания

К ним относятся:

1. Прерыватель-распределитель. Изначально на первых моделях до 80-х годов ХХ столетия устанавливался прибор Р-125Б. Он был оснащен октан-корректором механического типа, которым в малом диапазоне регулировалось угловое значение опережения зажигания, но он не был снабжен регулятором вакуумного типа. После этого произошла модернизация систем зажигания и подачи горючего, вследствие чего появился трамблер с регулятором вакуумного принципа действия и совместимый с ним «озоновский» карбюратор.
2. Боббина Б117-А – контурная, с магнитопроводом размыкающего вида, наполненная специальным маслом, герметичная.
3. Свечи А17ДВ или их экспортные аналоги.
4. Замок зажигания ВК347 с гаджетом против угона, действующий по следующему принципу: после того, как ключ зажигания перемещен в позицию III «Стоянка», из корпусной части выскакивает металлический блокиратор, который попадает в специальный паз рулевого вала и не дает ему возможности для вращения.

Для экстренного ремонта системы зажигания автомобиля ВАЗ 2106 требуется иметь в запасе детали, наиболее часто выходящие из строя. Это бобина и конденсатор трамблера, много места они не занимают. К сожалению, ремонту они не подлежат.

Регулировка как выставить

Рекомендуется для регулировки бесконтактного зажигания использовать специальный инструмент – стробоскоп. Но если его нет, можно применить следующий способ.

1. Выставляем бегунок трамблёра: выворачиваем первую свечу зажигания, затыкаем пальцем отверстие и крутим шкив коленвала. Если на палец начнёт давить воздух, значит, вы попали на такт сжатия. В этот момент ставьте распределитель так, чтоб бегунок смотрел на первый цилиндр.
2. Ловите момент зажигания. Для этого к свече зажигания подведите центральный провод с катушки и замкните на массу. Трамблёр поворачивайте против движения бегунка, пока искра на свече не проскочит. Эта точка должна находиться в зоне взаимодействия бегунка с первым цилиндром.
3. Выставляете момент зажигания окончательно: на прогретой машине на второй передаче дайте резко газ в пол. Когда детонация прослушивается – выставляете позже, если нет, то раньше.

Видео по настройке

Бесконтактное зажигание использует два важных устройства – коммутатор и датчик Холла. Трамблёр и датчик должны быть совместимы между собой. Новая катушка зажигания должна быть маслонаполненного типа. Провода для соединения системы лучше взять от «Нивы».

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Признаки некорректной установки угла опережения зажигания

К ним относятся:

• транспортное средство не достигает предельных оборотов силовой установки;
• увеличенный расход горючего;
• мотор на холостых оборотах работает неравномерно;
• двигательный агрегат перегревается;
• после окончания работы мотора наличествует детонация.

Корректная установка системы зажигания двигателя ВАЗ 2106 состоит из 3 стадий:

Первая стадия – это изменение угла контактов, находящихся в замкнутом виде. Вторая стадия – это установка момента зажигания ВАЗ 2106, а третья – регулировочные действия по системе зажигания во время передвижения транспортного средства. Такая настройка зажигания проводится, когда «шестерка» оборудована контактной системой зажигания или установлен транзисторный коммутатор.

1. Отстегиваем защелки крышки прерывателя-распределителя. При контактной системе предварительно надфилем чистим его контактную группу и тестируем степень их взаимодействия. При надобности немного зажимаем контакт неподвижного типа.
2. Спецключом для вращения коленчатого вала выбираем такую позицию изделия, когда контактный зазор станет предельно большим (при его отсутствии ставим МКПП в позицию 4 передачи и движением транспортного средства выбираем такой момент).
3. Отвинчиваем крепеж, фиксирующий группу контактов на подшипниковом основании.
4. Специальным набором щупов выбираем изделие с шаблоном 0,4 мм и проводим регулировку зазора между контактами, таким образом, чтобы шаблон с трудом проходил между контактами.
5. Завинчиваем крепеж и фиксируем позицию контактов.
6. Проводим проверочные замеры щупами 0,35 мм и 0,45 мм. В первом случае, допускается свободное перемещение в зазоре контактной группы, а в случае со вторым щупом не допускается прохождение шаблона.

После проведения регулировочных работ угол между контактами должен быть 55°±3°. Для установки угла зажигания ВАЗ 2106 необходимо иметь под рукой тахометр электронного типа со встроенной функцией замера угловой величины зажигания, либо его аналоги. Производим пуск мотора и подключаем прибор согласно инструкции. При некорректных значениях прибора делается настройка зажигания, и после этого производим очередной замер. При невозможности проведения регулировки требуется заменить группу контактов на новое изделие.

Проверка катушки

В процессе проверки работоспособности катушки первое, что нужно сделать — проверить подачу напряжения на нее. Для этой цели включается подача напряжения и после этого осуществляется замер его между клеммой Б+ и массой. Это значение составляет 12 В. Если напряжение не поступает на катушку, то причину его отсутствия следует искать в замке.

В случае присутствия нормального напряжения и отсутствия искры на свечах требуется измерить сопротивление обмоток. Для этого контакты измерительного прибора прикладываются к двум боковым выводам. Для первичной обмотки показатель сопротивления должен составлять 3-4 Ом.

Сопротивление вторичной обмотки — в пределах 7-9 Ом. Катушку нельзя проверять на наличие искры, прислоняя высоковольтный провод к корпусу двигателя, так как в данном случае зазор становится настолько большим, что возросшее сопротивление вызывает пробой обмотки узла, а это ведет к выходу из строя.

Неисправности системы зажигания шестерки

При эксплуатации транспортного средства случаются следующие неисправности системы зажигания, которые необходимо устранять для дальнейшего движения на автомобиле.

Неисправность	Способ устранения
Контактная группа с налетом грязи, окисляется или существуют точки пригорания контактов, расстояние между контактами увеличено	Требуется провести чистку контактной группы и провести регулировку зазора
Слабый крепеж или колпачки проводки в низковольтной цепи окислились, обрыв проводной цени или КЗ на корпус автомобиля	Протестировать проводку и их сочленение, заменить участки цепи с повреждениями
Дефект выключателя зажигания (нет замыкания контактов)	Протестировать участок, произвести замену дефектного контактного элемента выключателя зажигания
Конденсатор «пробит», не держит емкость	Произвести замену изделия
Отсутствует напряжение тока в обмотке боббины первичного типа	Произвести замену изделия
Некорректный регулировочный размер в группе контактов трамблера	Установить рекомендуемый размер в группе контактов
Большой износ колодки из текстолита или увеличенный диаметр втулки рычага трамблера	Заменить группу контактов
Дефект подшипника пластины трамблера подвижного типа	Заменить подшипник или полностью трамблер
Свечные элементы зажигания имеют неуверенный контакт в резьбовой части ГБЦ, колпачки свечей от изолированных проводов ВН оборвались или получили окисление; изолированные провода ВН загрязнились или их изоляционный слой имеет повреждения	Протестировать контакты и, если требуется, восстановить сочленения, зачистить или поменять проводку
Уголек крышки трамблера претерпел сильный износ или получил дефект, находится в неконтактном состоянии	Произвести проверку уголька крышки трамблера и, если потребуется, произвести его замену
Потеря или утрата напряжения через сколы, сквозные трещины или точки прогорания в крышке или роторной части трамблера, а также через слой сажи или капли влаги на внутренней полости крышки трамблера	Провести проверку, зачистить крышку от посторонних слоев влаги и сажи, произвести замену элементов трамблера (крышку и ротор), если на них выявлены повреждения
Выход из строя сопротивления в бегунке (роторе трамблера)	Произвести замену сопротивления «бегунка»
Боббина автомобиля имеет наружные или внутренние дефекты	Произвести замену бобины автомобиля
Элементы накала свечей (электроды) запачканы в масле или установлен некорректный зазор между взаимодействующими элементами	Зачистить свечные элементы и провести регулировочные действия по выверке зазора между взаимодействующими элементами
Свечные элементы зажигания имеют наружные дефекты в виде трещин и сколов на изоляторном элементе	Требуется заменить свечные элементы обновленными изделиями
Некорректное подсоединение высоковольтных проводов к контактам на крышке трамблера автомобиля	Подсоединить провода высокого напряжения по соответствующей схеме (1-3-4-2)
Некорректная установка зажигания в транспортном средстве	Протестировать установку МЗ, при необходимости провести его регулировку

Приведенная таблица поможет провести диагностику и устранить возникшие неполадки.

Ремонт трамблера

Замена трамблера своими руками

Если понадобилась замена трамблера ВАЗ, учитывайте, что этой процедуре должны будут также подвергнуться все детали, которые пришли за это время в негодность. Для того чтобы выполнить ремонт трамблера, вам потребуются такие детали, как:

• ключи 7 2 шт.;
• ключи на 10 и 13;
• отвертки 2 шт.;
• набор плоских щупов;
• молоток;
• оправки, которые используются для того, чтобы выполнить выпрессовку и запрессовку подшипников;
• пинцет.

У ротора распределителя находятся два закрепленных винта, которые необходимо будет вывернуть. Учитывайте, что прикреплены они непосредственно к опорной пластине регулятора опережения

После этого можно осторожно снять ротор. Все пружины и грузики, которые снимаются при этом с центробежного регулятора, отвечающего за опережение зажигания, необходимо в обязательном порядке пронумеровать

Это необходимо делать для того, чтобы когда будет производиться установка, все мелкие детали в распределитель зажигания ВАЗ 2106 были установлены правильно. Придерживая одной рукой гайку, установка которой произведена на один из подвижных контактов, отверните ту, что расположена по соседству и отвечает за крепления наконечников проводов конденсатора и провода, ведущего туда, где находится распределитель зажигания ВАЗ 2106.

Эту задачу потребуется выполнить в том случае, если их не отсоединили, когда производили отсоединение трамблера. Винт, фиксирующий конденсатор к корпусу трамблера, выворачивается. Теперь автомобильный конденсатор можно с легкостью снять

Осторожно выверните закрепляющий подвижные контакты винт и снимите не только изолирующую вставку, но и все находящиеся там шайбы, вне зависимости от размера

Контактную группу, прикрепленную к подвижной пластине, также придется отсоединить вместе с прилегающими шайбами. Таким образом продолжайте постепенно отсоединять все детали друг от друга до тех пор, пока не потребуется вынуть из корпуса прерывателя подвижную пластину с подшипником. Посмотрите, в каком состоянии находятся оставшиеся у вас детали и при необходимости выполните замену испорченных. Помните, что хорошие детали должны быть без заметных следов налета.

Для более качественной работы нелишним будет смазать все подвижные детали машинным маслом. Это поможет не только весьма существенно продлить срок эксплуатации, но и значительно улучшить качество их работы, что позволит более длительный период пользоваться автомобилем без поломок на дорогах.

как установить, подключить и настроить своими руками

Практически каждый владелец так называемых классических автомобилей, к примеру, ВАЗ 2106 не удовлетворен системой зажигания, которую установил производитель. Чаще всего в таких моделях устанавливается контактная система, которая, разумеется, далека от совершенства. Неудовлетворенные водители ВАЗ-2106, ознакомившись с преимуществами бесконтактного зажигания, конечно, хотели бы сделать так называемый тюнинг для своего верного четырехколесного друга и желательно самостоятельно. Можно ли самостоятельно заняться установкой бесконтактного зажигания и как осуществить данное мероприятие?  Попробуем поэтапно далее проанализировать в этой статье.

В чем преимущества бесконтактного зажигания

Многие владельцы авто перед установкой БСЗ раздумывают: а принесет ли такой тюнинг какие-либо преимущества или деньги будут выкинуты на ветер? Преимущества от использования данной системы довольно ощутимы, несмотря на то, что некоторую сумму денег автовладельцам придется выделить:

• расход топлива в несколько раз снижается;
• двигатель намного легче запускается даже в холодный период года;
• автомобиль стабильно работает на холостом ходу;
• если правильно отрегулировать комплектующие системы один раз, повторить этот процесс можно будет не скоро;
• автомобильные свечи прослужат более длительное время.

Решившись заменить систему зажигания, которую установил производитель на БСЗ, владельцы ВАЗ-2106 избавят себя от постоянных ремонтных работ.

Следовательно, не будет стоить вопрос, касающийся многочисленных неисправностей, которые часто себя проявляют из-за не совсем надежной заводской системы зажигания.

Из чего состоит БСЗ

Система БСЗ состоит из следующих компонентов:

1. Бесконтактного трамблера. Трамблер выступает в роли распределяющего датчика для всей бесконтактной системы зажигания.
2. Коммутатор. Основная функция данного элемента – прерывать электрическое поступление тока на катушке зажигания. Любой вид коммутатора способен отключить ток как при работающем двигателе, так и при выключенном зажигании.
3. Катушка, артикул которой 273705. Основная задача этого элемента – преобразовывать ток, величина которого не превышает 12 В. При помощи данного элемента величину низкого напряжения можно поднимать до 20 кВ.
4. Комплект проводов.
5. Набор свечей, с помощью которых будет подаваться искра в систему бесконтактного зажигания.

Какие инструменты и приспособления следует подготовить

Перед самостоятельным снятием заводского зажигания с ВАЗ-2106 и установкой БСЗ следует подготовить следующие инструменты и приспособления:

• ключи размером на 8,10,13;
• отвертку, лучше использовать крестообразную;
• дрель и сверла по металлу;
• 3-4 самореза.

Поэтапная установка бесконтактного зажигания

Заменить заводскую систему зажигания на бесконтактную процесс несложный, если выполнять его поэтапно:

1. В первую очередь нужно обесточить трамблер. Для этого просто следует отсоединить провода от крышки данного элемента и демонтировать их.
2. Далее нужно установить распределитель, вернее, его бегунок, перпендикулярно середине мотора. Для этого нужно будет несколько раз включить и выключить стартер. Перед тем как снимать распределитель, нужно обязательно отсоединить провод, который идет к нему от катушки.
3. Используя маркер яркого цвета, нужно сделать пометку правильного расположения трамблера на двигателе.
4. Используя ключ размером на 13, откручивается фиксатор, который соединяет провод с катушкой.
5. Чтобы вставить новый распределитель зажигания в так называемое гнездо, снимается защитная крышка.
6. Трамблер нужно повернуть таким образом, чтобы средняя метка, предусмотренная на корпусе, совпала с меткой, которая ранее была поставлена на двигателе.
7. Фиксатор нового элемента надежно закручивается.
8. Ранее снятую крышку с трамблера устанавливают на прежнее место и подсоединяют к ней провода.
9. На место старой катушки зажигания устанавливают новую.
10. Ранее используемые провода, которые применялись для заводской системы подсоединяются к новой катушке. Чтобы подсоединение было сделано правильно, специалисты рекомендуют использовать схему для подключения, скачать которую можно на интернет-ресурсе.
11. Далее остается только установить коммутатор в самое удобное место. Используя дрель, просверлить отверстия, вкрутить в них саморезы, которые и будут удерживать всю конструкцию в сборе.

Заключительным этапом установки бесконтактного зажигания будет проверка работоспособности всей конструкции. Для этого нужно просто завести мотор, если же двигатель не заведется, расположение трамблера нужно изменить, чтобы изменился и угол опережения автомобильного зажигания.

Читайте также: Расход топлива на ВАЗ-2106 на 100 км

Самостоятельная регулировка бесконтактного зажигания

После того как система бесконтактного зажигания будет установлена на ВАЗ-2106, предстоит выполнить регулировку:

1. В первую очередь следует отрегулировать трамблер, вернее, его бегунок:

• первую свечу зажигания нужно снять;
• пальцем зажать образовавшееся отверстие;
• шкив коленвала прокрутить по часовой стрелке.

Как только на палец руки будет попадать поток воздуха, нужно остановить шкив коленвала, установить распределитель так, чтобы его бегунок был направлен в сторону первого цилиндра.

2. Регулируется момент зажигания. Для этого следует центральный провод с катушки подвести к свече зажигания и замкнуть массу. Против часовой стрелки нужно поворачивать бегунок, пока искра не образуется в свече. При этом важно следить, чтобы эта точка находилась в месте, где взаимодействует первый цилиндр и бегунок.
3. Повторная регулировка момента зажигания. Чтобы произвести повторную регулировку, нужно хорошо прогреть ВАЗ-2106, используя для этого вторую передачу, а затем сильно надавить на педаль газа. Зажигание выставляется позже в том случае, если при своеобразном тесте водитель услышит детонацию. Если же просторные звуки не будут прослушиваться, регулировку можно будет считать законченной.

Ознакомившись с информацией, которая ранее была описана в этой статье, каждый автовладелец сможет самостоятельно установить и отрегулировать бесконтактное зажигание, а если в процессе будет что-то непонятно, просмотреть обучающий видеоурок в Интернете, выбрав для просмотра самое удобное время.

Коммутатор электронный 3640.3734



Общие сведения:

Коммутатор электронный 3640.3734 предназначен для работы в бесконтактных системах зажигания автомобилей ВАЗ-2108, ВАЗ-2109, «Таврия» и других, в том числе иностранного производства, оснащенных аналогичными системами зажигания с датчиком Холла.

Коммутатор работает комплектно с катушкой зажигания типа 27.3705 и распределителем 40.3706, 53.3706 или другими с аналогичными параметрами.

В коммутаторе 3640. 3734 в качестве коммутирующего элемента использованы традиционные биполярные транзисторы.

На контакте №7 предусмотрено наличие выходного низковольтного управляющего сигнала для систем электрооборудования с электронным тахометром или других контрольных приборов.

Работа с отключенной аккумуляторной батареей или при ее неисправности не допускается.

Согласно требованиям к системам зажигания, коммутатор обеспечивает защиту датчика Холла от перенапряжения путем стабилизации подаваемого на датчик напряжения. Изделие обладает защитой от короткого замыкания в цепи питания датчика Холла.

Коммутатор сконструирован по однопроводной схеме питания, в которой с корпусом автомобиля соединен отрицательный вывод источника питания.

Рабочий режим коммутатора — S1 по ГОСТ 3940.

Коммутатор устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и штатного разъема, при этом необходимо обеспечить надежный контакт между основанием коммутатора и корпусом автомобиля.

Гарантийный срок эксплуатации — 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия.



Технические данные:

Диапазон рабочих температур, °С -40 . . +85   Номинальное напряжение питания, В 12,0   Допустимые пределы напряжения питания, В 6,0 .. 18,0   Диапазон бесперебойного искрообразования, об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя 20 .. 7000   Ток коммутации, А 7,0 ± 0,2   Время безыскровой отсечки коллекторного тока, с 1 . . 2   Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин. при частоте искрообразования более 200 Гц (6000 об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя), В 25,0





Схема включения в составе системы зажигания:





Габаритный чертеж:



Автоклуб ИЖ.2126.RU :: Орбитальный Ежик

Одной из «бед» контактной системы является необходимость периодического обслуживания контактной группы. Хотя это обслуживание не очень трудоемко, все же имеет смысл установить бесконтактную систему зажигания.

Система бесконтактного зажигания имеет в своей основе вместо контактной группы датчик, построенный на эффекте Холла. Кроме того, в систему зажигания входит коммутатор — деталь отсутствующая в контактной системе зажигания — это электронное устройство, формирующее низковольтные импульсы для катушки зажигания на основе сигнала, поступающего с датчика Холла — для четырехцилиндровых двигателей их четыре на один оборот распредвала. Ну и сама катушка имеет характеристики отличные от катушки, используемой в контактной системе — она формирует повышенную энергию искры, подаваемую на свечу зажигания.

Системы бесконтактного зажигания для двигателей УЗАМ и ВАЗ основаны на аналогичной системе зажигания карбюраторных двигателей «восьмого» семейства автомобилей «Лада». В частности, коммутатор и катушка используются от этого автомобиля на обоих двигателях, а для двигателя УЗАМ от «восьмерок» используются еще и детали прерывателя-распределителя (например, крышка и «бегунок»). Это позволяет использовать все многообразие ассортимента деталей на эту модель авто и не испытывать недостатка в комплектующих.

Систему БСЗ для автомобилей ИЖ-2126 можно приобрести как комплектом, так и каждый компонент по отдельности. Комплекты бесконтактного зажигания на основе датчика Холла производятся Московским заводом АТЭ-2 и отличаются лишь прерывателями-распределителями (трамблерами):



38.3706 (ВАЗ-2106, 1. 6л) 3810.3706 (ВАЗ-21213, 1.7л) 5406.3706 (УЗАМ 3317, 1.7л)



Иногда, при покупке трамблера на двигатель ВАЗ-2106 предлагается аналогичное изделие для «Нивы» 21213 под двигатель 1.7 под предлогом, что «это все и берут». Однако трамблеры вышеприведенных марок отличаются характеристиками центробежного и вакуумного регуляторов угла опережения зажигания.

При установке комплекта БСЗ следует сразу придумать место крепления коммутатора на автомобиле, поскольку штатное место крепления на кузове отсутствует. Единственным требованием к месту крепления является как можно более плотное прилегание радиатора коммутатора в кузову, поскольку в результате работы системы зажигания коммутатор нагревается. Для автомобилей с двигателем УЗАМ оптимальным расположением коммутатора является горизонтальная полка на крыле за правой фарой. Для автомобилей с двигателем ВАЗ можно порекомендовать вертикальную полку крепления левой фары. В этом случае горизонтальная полка занята бачком омывателя, и коммутатор может быть легко залит омывающей жидкостью.

Также при покупке комплекта «россыпью» следует приобрести жгут проводов для соединения коммутатора, катушки и датчика Холла на трамблере. Обычно в прайс-листах магазинов этот жгут называют «жгут проводов бесконтактного зажигания на классику». Жгут имеет один семиконтактный разъем, к которому присоединяется коммутатор, один трехконтактный разъем для подключения датчика Холла. Также имеются три провода с клеммами (как правило красный, синий и черный).

Подключение комплекта осуществляется согласно приведенной схеме. Следите за тем, чтобы расположение проводов было именно таким, как на схеме, были случаи покупки жгутов проводом с неправильным расположением контактов в разъемах. При подключении жгута проводов к катушке следует удалить провод зеленого цвета, которой ранее подключался к конденсатору на контактном трамблере. В случае применения трехвыводной контактной катушки зажигания Б-115 на двигателе УЗАМ 331.10 белый провод, который подключался к дополнительному резистору катушки, следует заизолировать. Катушки Б-115 устанавливались на модификациях ИЖ-2126-00 «Орбита». Остальные штатные провода следует оставить на соответствующих местах, поскольку жгут БСЗ питается от этих выводов штатного жгута проводов.

При установке на штатное место масляной катушки следует ее перевернуть в кронштейне крепления на 180 градусов, поскольку ее выводы расположены зеркально по сравнению с выводами штатной катушки зажигания Б-117 (Б-115).

В случае применения «сухой» катушки зажигания 3122.3705 ее контакты обозначены не «К» и «Б» как на масляной (27.3705) катушке, а «+» и «-«. Соответственно, контакт «Б» масляной катушки соответствует выводу «+» сухой и вывод «К» выводу «-» соответственно.

В остальном, система подключения проста и сводится к механическому подключению соответствующих разъемов. После установки системы БСЗ автомобиль заводится с полоборота. Если это не так, значит вы что-то не так подсоединили или не выставили угол опережения зажигания, который выставляется с помощью стробоскопа точно также, как и при контактной системе зажигания.



©, Andruishka, 2005.

Замена трамблера на электронное зажигание

Намучавшись с нестабильной работой двигателя и постоянным пригоранием контактов после чистки которых ситуация немного улучшалась но не надолго. После установки знакомого на своем ВАЗ электронного зажигания вместо контактного что повлекло за собой более устойчивую работу двигателя я захотел переделать свой трамблер вставив туда потроха от трамблера ВАЗ. После поисков в сети я наткнулся на статью «СИСТЕМА СО СТАТИЧЕСКИМ РАСПРЕДЕЛЕНИЕМ ЭНЕРГИИ» где описывается система зажигания без бегунка о это уже другое дело. мне больше понравился 2-й вариант «БЕЗ «БЕГУНКА»: ДУБЛЬ ДВА» так как городить систему из двух датчиков хола и двух комутаторов мне не очень сильно хотелось.

Определившись с выбором я начал более углубленно изучать описание даной системы и увидел что даную систему устанавливают довольно много автомобилистов. Вот ссылки где процес довольно не плохо описывается (, ).

Для внедрения системы было приобретено:
1. Двухканальный комутатор «Астро» Номер 951.3734,
2. Высоковольтная катушка 2111,
3. Датчик хола,
4. Разьемы,
5. Провода.

Контактная система зажигания в современных автомобилях практически не применяется и уступила место бесконтактным и электронным системам. Тем не менее, у наших автовладельцев есть немало старых машин (в нашем случае это ВАЗ-2106), для которых хотелось бы улучшить показатели работы своих моторов. Как правило, для этого выбираются два варианта: установка инжекторного силового агрегата либо современной системы зажигания.

Что такое бесконтактное и электронное зажигание

Следует сразу разграничить понятия «электронное» и «бесконтактное» зажигание, так как это принципиально разные системы. Электронное зажигание имеет датчик положения коленчатого вала и управляется с его помощью через ЭБУ (электронный блок управления двигателем). Для работы бесконтактного зажигания такие сложности не нужны.
Как оно устроено? В распределителе воспламенения бесконтактного типа вместо размыкающихся контактов установлена индукционная катушка, дающая ток высокого напряжения, который затем даётся на свечи. А дальше, как обычно, воспламеняется горючее в цилиндрах.

Преимущества применения системы на ВАЗ 2106

• Отсутствие размыкаемых контактов, которые часто перегорают.
• Не нужны дополнительные регулировки.
• Износ свечей существенно снижается.
• Быстрый «холодный» пуск двигателя зимой.
• Более ровная работа мотора.
• Нет необходимости чистить и менять контакты.

Установка своими руками и схема подключения

Итак, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

Инструмент

Из инструмента вам понадобится:

1. Ключ на 13 — снять и поставить трамблёр
2. Отвёртка — закрутить саморезы.
3. Дрель со сверлом по металлу, диаметром для саморезов
4. Два самореза — прикрутить коммутатор.
5. Ключи на 10 и 8 — снять и поставить катушку.

Как установить пошагово

1. Отсоедините минус аккумулятора.

Перед тем как начинать работу с системой зажигания, отсоедините минусовой контакт аккумулятора

Снимите крышку трамблёра с высоковольтными проводами.

Снятие крышки распределителя зажигания

Отключите высоковольтный провод на катушке.

Отсоединение провода от катушки зажигания

Короткими включениями стартера выставите бегунок распределителя зажигания перпендикулярно мотору.

Так должен быть установлен трамблёр относительно мотора

Сделайте отметку положения трамблёра маркером на двигателе.

Установка бегунка распределителя зажигания

Открутите гайку, удерживающую трамблёр, ключом на 13. Отключите провод, соединяющий устройство с катушкой.

Перед снятием распределителя зажигания отключите провод, который идёт на него с катушки

Новый распределитель зажигания вставьте в двигатель, сняв с него крышку.

Распределитель зажигания необходимо вставить в штатное гнездо

Поверните корпус тремблера так, чтобы средняя метка на нём совпала с поставленной вами ранее отметкой на моторе.

Закрутите гайку крепления нового распределителя зажигания.

Крепление распределителя зажигания удерживает гайка

Наденьте крышку трамблёра и подсоедините к ней провода.

Так устанавлвается крышка на трамблёр

Замените катушку зажигания новой.

Для новой системы нужна новая катушка

Подсоедините штатные и новые провода к катушке. Чтобы подключить всё правильно, используйте схему.

Все соединения должны соответствовать схеме

Установите коммутатор в любое удобное место. Дрелью высверлите отверстия, в них закрутите саморезы, которые будут удерживать устройство. Проверьте подключение всех систем ВАЗ-2106.

Коммутатор много места под капотом не займёт и его расположение не играет роли

Заводите мотор. Если не завёлся с первого раза, можно немного повернуть трамблёр. Тем самым вы поменяете угол опережения зажигания.

Видео: как заменить контактное зажигание на ВАЗ-2106 на бесконтактную систему

Регулировка: как выставить

Рекомендуется для регулировки бесконтактного зажигания использовать специальный инструмент – стробоскоп. Но если его нет, можно применить следующий способ.

1. Выставляем бегунок трамблёра: выворачиваем первую свечу зажигания, затыкаем пальцем отверстие и крутим шкив коленвала. Если на палец начнёт давить воздух, значит, вы попали на такт сжатия. В этот момент ставьте распределитель так, чтоб бегунок смотрел на первый цилиндр.
2. Ловите момент зажигания. Для этого к свече зажигания подведите центральный провод с катушки и замкните на массу. Трамблёр поворачивайте против движения бегунка, пока искра на свече не проскочит. Эта точка должна находиться в зоне взаимодействия бегунка с первым цилиндром.
3. Выставляете момент зажигания окончательно: на прогретой машине на второй передаче дайте резко газ в пол. Когда детонация прослушивается – выставляете позже, если нет, то раньше.

Видео по настройке

Бесконтактное зажигание использует два важных устройства – коммутатор и датчик Холла. Трамблёр и датчик должны быть совместимы между собой. Новая катушка зажигания должна быть маслонаполненного типа. Провода для соединения системы лучше взять от «Нивы».

Редкий владелец классической модели Волжского автозавода не знаком с проблемами, связанными с эксплуатацией штатной системы зажигания. Несмотря на довольно высокую степень надежности данного узла, иногда случаются ситуации, способные серьезно испортить настроение автолюбителя. Источником такого негатива в подавляющем большинстве становится контактная группа прерывателя, поскольку именно ее элементы становятся причиной возникновения дефектов, оказывающих существенное влияние на работоспособность системы зажигания и силового агрегата автомобиля:

Окисление, повышенный износ и вибрация контактов.

Чрезмерный износ кулачка прерывателя.

Потеря упругости пружиной подвижного контакта.

Разрушение опорного подшипника в результате воздействия механических нагрузок.

Наличие столь солидного перечня характерных недостатков говорит о моральной и технической отсталости системы зажигания контактного типа. Не случайно большинство владельцев «шестерок», «семерок» и другой «классики» ВАЗа стали активно устанавливать зажигание бесконтактного типа – электронное. Его основное достоинство – отсутствие механических элементов, подвергающихся истиранию и деформации. В зависимости от конструктивного исполнения их заменили оптические или фотоэлементы.

Рассмотрим данный вопрос более подробно.

Конструкция электронной системы зажигания

Электронное зажигание на «ВАЗ 2107» («ВАЗ 2106») устроено следующим образом. Цепь низкого напряжения размыкается при помощи электронного коммутатора (вместо контактного прерывателя), срабатывающего при запирании (отпирании) выходного транзистора. Такой принцип действия позволяет не только значительно увеличить напряжение, а значит, и энергию искрового разряда, но и обеспечить стабильность напряжения на электродах свечей на малых оборотах силового агрегата. Это весьма положительно сказывается на процедуре пуска двигателя.

БСЗ (электронное зажигание) обладает рядом важных достоинств, подтвержденных практической эксплуатацией:

Простота установки и последующей настройки.

Высокая точность и надежность функционирования.

Существенное облегчение пуска силового агрегата в условиях низких температур.

Устройство системы электронного зажигания

1) Датчик-распределитель, выступающий в роли бесконтактного трамблера.
2) Коммутатор, функциональное предназначение которого заключается в прерывании тока первичной цепи катушки зажигания в соответствии с сигналами датчика-распределителя. Схема данного устройства предусматривает режим автоматического отключения тока, проходящего через катушку зажигания при неработающей силовой установке (зажигание включено).
3) Катушка зажигания, преобразующая прерывистый ток низкого напряжения (12 Вольт) в ток высокого напряжения (10-20 Киловольт), инициирующий «пробой» воздушного зазора на электродах свечей.
4) Комплект проводов.
5) Комплект свечей зажигания, воспламеняющих топливно-воздушную смесь посредством искрового разряда. Использование в БСЗ свечей, не рассчитанных на искровой разряд повышенной мощности, не рекомендовано, поскольку вследствие перегрева они быстро выходят из строя.

Устанавливаем электронное зажигание на «ВАЗ 2106»

Процедура установки включает следующие мероприятия:

Снятие крышки трамблера (со старыми проводами высокого напряжения).

Выставление бегунка (при помощи стартера) в положение, соответствующее верхней мертвой точке первого цилиндра.

Замена катушки зажигания с предварительной проверкой расположения клемм «Б» и «К», поскольку новая катушка может иметь положение, отличное от положения старой на 1800 .

Соединение высоковольтного провода катушки с трамблером.

Соединение проводов с катушкой зажигания. К клемме «К» – два провода коричневого цвета (тахометр и первый контакт коммутатора), к клемме «Б» – два провода синего цвета (замок зажигания и четвертый контакт коммутатора).

Установка на штатное место нового трамблера с поворачиванием бегунка в первоначальное положение.

Совмещение меток на трамблере и блоке цилиндров.

Замена старых свечей на свечи, рассчитанные на искровой заряд повышенной мощности.

Установки крышки трамблера и подключение проводов высокого напряжения в соответствии со схемой работы цилиндров.

Соединение проводов со свечами зажигания.

Соединение центрального провода катушки зажигания с крышкой трамблера.

После установки, электронное зажигание на «ВАЗ 2107» («ВАЗ 2106») необходимо настроить, выполнив для этого следующие мероприятия:

Произвести регулировку величины угла контактов, находящихся в замкнутом состоянии.

Отрегулировать угол опережения зажигания.

Провести тестирование выполненной работы, совершив на автомобиле контрольную поездку.

Видео – Как установить электронное зажигание ВАЗ классика

В зависимости от поведения транспортного средства в процессе поездки в настройку электронного зажигания вносятся коррективы. Однако для того, чтобы получить достоверный результат, при совершении контрольной поездки необходимо соблюдать некоторые условия. Двигатель предварительно прогревается до рабочей температуры. На ровном участке дороги транспортное средство разгоняется до скорости 40-50 километров в час и на четвертой передаче выполняется резкое нажатие педали газа. В течение непродолжительного времени (не более 2-х секунд) должен быть слышен характерный стук (цоканье), после чего следует уверенный набор скорости автомобилем. При отсутствии такого стука поворачиваем трамблер на одно деление против часовой стрелки. Повторяем процедуру до момента появления характерного стука.

Модернизация системы зажигания автомобиля — блоки Пульсар и Октан

Способы модернизации:

• Установка на штатную контактную систему зажигания дополнительного блока управления.
• Бесконтактная системы зажигания.
• Установка на бесконтактную систему зажигания дополнительного блока управления.
• Микропроцессорная системы зажигания.

Контактная система (КСЗ)

КСЗ штатно устанавливается на большинство авто. Преимущество — предельная простота и надежность. Внезапный отказ маловероятен, ремонт не сложен и не займет много времени. Основных недостатков три. Первое — ток подается на первичную обмотку катушки зажигания через контактную группу (КГ). Что накладывает ограничение на величину напряжения на вторичной обмотке катушки (до 1.5 кВ), а значит сильно ограничивает энергию искры. Второе — необходимо периодически следить за зазором в КГ, за углом замкнутого состояния. Контакты надо периодически очищать поскольку они в процессе эксплуатации подгорают. Вал трамблера и кулачек распределителя необходимо после каждых 10 тыс. км. пробега смазывать. Третий недостаток — низкая эффективность при высоких оборотах двигателя связанная с «дребезгом» контактной группы.

При модернизации меняют элементы на более качественные и надежные. Заменить можно крышку трамблера, бегунок, контактную группу, катушку.

Можно установить блок зажигания «Пульсар». Один из недостатков КСЗ устраняется, поскольку ток для формирования высоковольтного напряжения подается на первичную обмотку катушки зажигания через мощные силовые цепи «Пульсара», а не через КГ. Что позволяет существенно поднять мощность искры. При этом КГ не подгорает. Но чистить придется, она начинает окисляться.

Бесконтактная система (БСЗ)

Штатно устанавливается на переднеприводные авто. Может быть поставлена на автомобиль оснащенный КСЗ — замена не требует дополнительных переделок.

Плюсы

Первое — ток подается на первичную обмотку катушки зажигания через полупроводниковый коммутатор, что позволяет обеспечить гораздо большую энергию искры за счет возможности получения большего напряжения на вторичной обмотке катушки зажигания (до 10 кВ). Второе — электромагнитный формирователь импульсов, функционально заменяющий КГ и реализованный с помощью датчика Холла. Он реализует лучшую форму импульсов и их стабильность, причем во всем диапазоне оборотов двигателя. В результате двигатель с БСЗ имеет лучшие мощностные характеристики и топливную экономичность (до 1 л. на 100 км).

Третье преимущество — низкая по сравнению с КСЗ потребность в обслуживании. Нужно только смазывать вал трамблера каждые 10 тыс. км. пробега.

Минусы

Основной недостаток — низкая надежность. Коммутаторы часто выходили из строя после нескольких тысяч пробега. Был разработан модифицированный коммутатор. Он имеет лучшую надежность, но также низка. Поэтому в БСЗ не следует применять отечественные коммутаторы, лучше импортный. При отказе диагностика и ремонт сложны. Особенно в полевых условиях.

Модернизация БСЗ заключается в замене элементов на более качественные и надежные импортные. Заменить можно крышку трамблера, бегунок, датчик Холла, коммутатор, катушку. Систему можно модернизировать применением блока зажигания «Пульсар» или «Октан» для БСЗ.

Недостаток — обе системы не оптимально устанавливают угол опережения зажигания. Начальный уровень устанавливается вращением трамблера. После трамблер жестко фиксируется, а угол соответствует лишь составу рабочей смеси на момент установки. При изменении параметров топлива, воздуха, температуры и давления — параметры рабочей смеси могут меняться, причем существенно.

В результате начальный уровень установки зажигания не будет соответствовать параметрам смеси.

В процессе работы двигателя для оптимального сгорания рабочей смеси, требуется коррекция угла опережения зажигания. Автоматические регуляторы угла в этих системах, вакуумный и центробежный, грубые и примитивные устройства не отличающиеся стабильностью работы.

Минусом КСЗ и БСЗ является наличие электромеханического распределителя бегунок-крышка трамблера реализованного с помощью контактного уголька скользящего по вращающейся пластине. Это накладывает дополнительное ограничение на величину высоковольтного напряжения на свечах зажигания, особенно актуально для БСЗ.

Микропроцессорная система (МПСЗ)

Преимущества МПСЗ — улучшает оптимальное управление зажиганием в зависимости от частоты вращения коленвала, давления в впускном трубопроводе, температуры двигателя, положения дроссельной заслонки карбюратора. В системе отсутствует механический распределитель, поэтому высокую энергию искры. Недостатки — в системе присутствует два сложных электронных блока выпускавшихся мелкосерийно.

При оценке перехода на МПСЗ следует учитывать, что для обеспечения оптимального управления зажиганием уровню самых простейших современных инжекторных систем, МПСЗ не хватает датчика детонации, массового расхода воздуха и датчика состава сгоревшей смеси. Поэтому система неполноценная.

Модернизация по надежности невозможна, поскольку основные узлы уникальные. Тюнинг с целью оптимизации осуществляется подбором программного обеспечения (прошивок) под свой двигатель.

Блоки управления Пульсар и Октан

Блоки управления зажиганием Пульсар, вне зависимости от назначения — для КСЗ или БСЗ, состоят из самого блока и выносного пульта. Наиболее интересными возможностями является функция «октан-коррекции» и т.н. «резервный режим». Функция «октан-коррекции» реализована за счет корректировки начального уровня опережения зажигания (УОЗ) из салона автомобиля с помощью пульта.

На самом деле с помощью пульта упрощенно регулируется запаздывание сигнала с датчика положения коленвала (контактной группы для КСЗ или датчика Холла для БСЗ).

Запаздывание в Пульсаре никак не связано с оборотами двигателя, т.е. регулировка запаздывания не является регулировкой УОЗ. Поэтому польза от такой «октан-коррекции» сомнительна. За исключением случаев периодического использования бензина с разными октановыми числами. Т.е. если УОЗ начально установлен на 95-ый бензин, то при заправке 76-ым действительно можно с помощью пульта, из салона, убрать детонацию не залезая под капот. «Резервный режим» предназначен для обеспечения работы двигателя при выходе из строя датчика положения коленвала. Работает с помощью простейшего генератора импульсов. В этом режиме непрерывно генерируются кратковременные импульсы, которые формируют множественные высоковольтные импульсы (искры) на той свече, на которую повернут бегунок. Один из импульсов с высокой вероятностью обеспечит воспламенение смеси в соответствующем цилиндре, но даже о минимальной стабильности работы двигателя говорить трудно.

Пульсары выполнены неудачно, корпус громоздкий и имеет несколько больших отверстий снизу. Под корпус будет попадать влага и грязь, а плата не защищена внутри ничем, что не позволяет надеяться на нормальную надежность и долговечность.

Развитием Пульсара является «Силыч». Он оснащен датчиком детонации, который должен делать корректировку УОЗ. Принцип коррекции УОЗ подобен Пульсару, т.е. практически не зависит от оборотов. Поэтому корректировка УОЗ далеко не оптимальна. Конструктивно «Силыч» подобен Пульсару, т.е. надеяться на нормальную надежность и долговечность не стоит. Правда встречаются «Силычи» с импортными элементами, что положительно влияет на надежность.

Сравнительные параметры

Параметр	Единицы измерения	Классическая	Бесконтактная
Время нарастания вторичного напряжения с 2 до 15 кВ	мкс	30	20
Энергия искрового разряда	мДж	20	60
Длительность искрового разряда	мс	1,5	2
Вторичное напряжение max	кВ	26	29,5

Электронное зажигание для схемы ваз 2106.

Бесконтактная система зажигания

БСЗ — Система бесконтактного зажигания, то есть работает не механика, а оптика, а именно фотоэлемент. Всем хорошо известно, что механика со временем изнашивается, деформируется и часто выходит из строя по механическим причинам.

С оптикой намного проще. Надел, отрегулировал и наслаждаюсь давно + ко всему, зазор между кулачками регулировать не нужно и поддерживать такую ​​систему практически не нужно.И самый большой плюс такого рода тюнинга, помимо минимальных навыков, — ЗНАЧИТЕЛЬНОЕ УЛУЧШЕНИЕ характеристик двигателя за счет более мощной искры и более точного «размыкания» цепи при искрообразовании. И я уже не говорю о запуске двигателя ЗИМОЙ (он заведется даже если батарея дает только 6 В !!!) я не буду читать лекцию о том, как образуется искра, потому что если вы это уже читаете, то теоретически вы знаете, о чем это.
Думаю, для введения достаточно.Давайте начнем.
Нам нужно купить БСЗ на ВАЗ 2106. Обращаю ваше внимание на то, что при покупке БСЗ продавцу необходимо сообщить объем двигателя. Поскольку это влияет на то, какой дистрибьютор вам будет предоставлен. Далее для выполнения данной операции вам понадобится помимо обычных ключей и отверток набор свечей зажигания для Бесконтактной системы зажигания. (Есть разница, так как обычные свечи не рассчитаны на мощную искру, они больше нагреваются и быстрее выходят из строя по этой причине).Купил себе комплект от NGK №2. И последний комплект высоковольтных проводов для системы зажигания Proximity. Также они отличаются рядом характеристик от стандартных проводов. Я выбрал себе польскую «ТЕСЛА», поэтому получаем следующее:

Распаковав комплекты, получаем следующее:

Приступаем к работе:
Для начала снимаем старые высоковольтные провода и ставим их в стороне. Снимаем крышку распределителя и с помощью стартера устанавливаем бегунок как показано на моей картинке:

Далее на корпусе распределителя, в его основании находим 5 отметок и, например, черным маркером делаем отметку на блок цилиндров, например, напротив средней отметки на трамблере. Мы делаем это для того, чтобы при установке нового устройства вы как минимум заняли правильное положение. Я имею в виду угол опережения зажигания (чтобы машина заводилась и могла двигаться самостоятельно). Вот так это должно выглядеть, чтобы было хорошо видно, я все выделил красным:

Далее обратим внимание на катушки зажигания. Дело в том, что купленная мною катушка российского производства немного отличается по маркировке и креплению от той, что была у меня (Сделано в Болгарии).Обязательно проверьте правильность расположения клемм, если ввинтите новую катушку. С другой стороны, они были у меня. Ослабьте крепление катушки и монтажный зажим так, чтобы после установки катушки на место клемма «B» была обращена к радиатору (то есть вперед), а клемма «K» — назад (то есть к драйверу):

Далее устанавливаем катушку на старое место, предварительно очистив соприкасающиеся с катушкой поверхности, для обеспечения надежной «массы»)
Самым «интересным» является установка блока управления зажиганием.Установил блок под крайнюю левую фару, для этого есть хорошее место в виде «выступа». Прикручиваем блок управления максимально плотно к указанному месту, не забывая при этом прикрутить ЧЕРНЫЙ провод от жгута, идущего от блока управления к распределителю, от подключенных проводов к массе:

Дело в том, что желательно, чтобы место контакта было чистым, так как этот блок в любом случае будет немного нагреваться, поэтому чем надежнее вы закрепите блок на своем месте, тем лучше у вас будет в дальнейшем и зажигание.
Второй конец пусковых проводов «аккуратно» вставляем в трамблер. После этого мы не будем использовать 2 провода из этой связки. Их нужно будет навинтить на катушку. Также нужно прикрутить к катушке провода, которые остались после снятия старого трамблера. Зеленый и коричневый. Таким образом, на клемме «B» у нас будет зеленый и синий с полосой (по крайней мере, у меня так было :-)), а на клемме «K» — коричневый и сиреневый соответственно. ГЛАВНАЯ НИЧЕГО НЕ ПЕРЕМЕШИВАТЬ:

После этого вставляем новый трамблер на место, сначала повернув ползунок в то же положение, в котором был старый при снятии, напоминаю:

После этого мы совмещаем метки на корпусе трамблера и блока цилиндров, как это было при снятии старого трамблера, напоминаю:
И напоследок откручиваем старые свечи и вставляем их на место и фиксируем новые.Надеваем крышку распределителя и затем осторожно, исходя из цифр на крышке распределителя, подключаем высоковольтные провода к свечам зажигания. Подключаем центральный провод, кто не знает, к катушке зажигания. Это все. Получилось довольно компактно. Вот пример:

Система зажигания установлена ​​и, если все было сделано правильно, можно заводить машину. Завел с «пол-оборота»! двигатель работал хорошо. Далее, если инструменты вам доступны, установите зажигание точно и вперед! Если нет в наличии, то идем к тем, у кого они есть или в автосервис.Подведем итог: двигатель работает ЯСНО без перебоев, стабильные обороты, даже набор оборотов, без провалов и рывков. При езде, после включения зажигания машину не узнал. Двигатель стал еще тише! набор скоростей идет РАВНО и самое интересное, что после 2-х недель тестирования у меня расход топлива немного упал, примерно на 500 грамм на 100 км пробега. В целом впечатления от этой операции у меня самые лучшие. Всем рекомендую!

Чем может похвастаться электронное зажигание на ВАЗ-2106, в чем его недостатки? Чтобы ответить на эти вопросы, необходимо рассмотреть основные узлы и принцип работы двух систем — контактной и бесконтактной (электронной).Рассматривать микропроцессорную нет смысла, поскольку она устанавливается исключительно на автомобили с системой впрыска топлива. К сожалению, на все шестерки устанавливался только карбюратор. Есть, конечно, возможность установки системы впрыска, но обойдется это в копеечку. Конечно, это значительное улучшение двигателя, но его можно немного улучшить, внеся изменения в систему зажигания.

Основные элементы системы зажигания

Теперь нам необходимо рассмотреть общие элементы всех систем зажигания.Они у всех одинаковые, вне зависимости от того, установлена ​​электронная система зажигания ВАЗ-2106 или контактная. Во-первых, свечи есть везде. Они состоят из центрального электрода с небольшим зазором между ним и землей. Он изолирован от корпуса керамическим элементом. Редкие свечи живут 30 тыс км. бегут, а некоторые даже уничтожаются. Прогорать так, чтобы часть центрального электрода попала в цилиндр. По этой причине необходимо своевременно их заменять.

Во-вторых, бронепровода, соединяющие высоковольтные части.Они состоят из специального волокна, по которому передается импульс высокого напряжения. Всего проводов пять — четыре для соединения крышки распределителя со свечами зажигания. И один для подключения катушки к распределителю. В-третьих, он присутствует во всех конструкциях, однако имеют небольшие отличия. В-четвертых, катушка зажигания — это трансформатор, способный в десятки раз увеличивать напряжение, подаваемое на первичную обмотку. Но схема электронного зажигания ВАЗ-2106 оказывается немного сложнее, чем в классической системе.

Контактная система зажигания

Самый старый, самый древний, морально устаревший, с множеством недостатков. Это единственный способ описать это, другие слова для этого не подходят. Несмотря на все свои недостатки, он широко использовался долгие годы, даже когда европейские автомобили оснащались микропроцессорной системой управления впрыском топлива, например, M-Jetronic и L-Jetronic. Преимущество контактной системы в ее простоте. А вот регулировка электронного зажигания на ВАЗ 2106, например, особых затруднений не вызывает.

Распределитель зажигания имеет центральную ось, которая перемещается за счет соединения с приводом, который вращается. Но наверху оси есть небольшой кулачок. Требуется привести в движение контактную группу. Это центральный элемент системы, именно с его помощью на высоковольтную катушку подается импульс, следовательно, генерируется напряжение порядка 30 кВ. Но есть недостаток — переключение большого тока осуществляется контактной группой. Из-за этого возникают вечные проблемы.

Контактный транзистор

Чуть более совершенная, но не L-Jetronic, конечно, контактно-транзисторная система. У него есть один большой плюс, хотя от классической системы зажигания осталось много недостатков. Контактный прерыватель никуда не делся, он стоит на своем месте в трамблере. Точно так же приводится в движение, контакты стираются постепенно, приходят в негодность. Но мы избавились от одного вредного фактора — происходит слаботочная коммутация. Можно сказать, что на ВАЗ 2106 это практически электронное зажигание, но нет переключателя.Также нет прожигания контактов, системе уже немного легче работать, увеличивается ее ресурс. Контакты управляют транзистором, который работает в специальном ключевом режиме (как переключатель). И с его помощью коммутируется весь большой ток.

Бесконтактная система (электронная)

Осталось для этой системы полшага до L-Jetronic, так как в ней используется даже один датчик. Это небольшое устройство, взявшее на себя функции прерывателя контактов. У него много преимуществ.Начнем с того, что прямого контакта нет. Поэтому ресурс системы напрямую зависит от качества распределителя и проводов. Также не лишним будет упомянуть о том, что все управляется слабым током. Это то, что отличает электронное зажигание на ВАЗ 2106 от классической схемы.

Выдает слабый сигнал, которого недостаточно для питания первичной обмотки катушки. Но его вполне достаточно, чтобы его прочитал специальный прибор — выключатель.С его помощью усиливается сигнал и своевременная подача его на катушку зажигания. О преимуществах системы мы поговорим немного ниже, а теперь пора поговорить о трудностях, с которыми вы можете столкнуться при установке электронного зажигания.

Сложно заменить?

Короче говоря, можно сказать одно слово — нет. На самом деле, если вы умеете отображать в контактной системе, то с электронной не возникнет проблем. Электронное зажигание ВАЗ-2106 продается, цена которого колеблется в пределах 700-900 рублей, в любом магазине.Кроме того, в комплекте поставки есть все необходимое — провода, выключатель, распределитель и даже саморезы по металлу. Покупайте только биток, чтобы можно было вкрутить им эти винты.

Что касается дистрибьютора, то он похож на тот, который используется в контактной системе. С одним отличием — вместо группы контактов стоит датчик Холла, а на боковой поверхности — разъем для подключения к бортовой сети. Привод такой же, от масляного насоса, крышка распределителя тоже есть, суть процедуры установки угла опережения ничем не отличается от той, которую вы используете в случае с классической системой.

Какие преимущества вы можете получить?

Но вы получите массу преимуществ, если вместо контактного будет установлено электронное зажигание ВАЗ-2106. Лучше начать с того, что любой водитель больше любит водить, чем ремонтировать машину. Но частая замена контактной группы, либо ее чистка и регулировка вызывает жуткую неприязнь у автомобилистов. Более того, контакт может выйти из строя в любой момент, поэтому запаску нужно иметь при себе. Но электронная система с этой стороны намного надежнее и не требует частого обслуживания.

Но самое главное происходит в двигателе — в сердце любого автомобиля. Его работа нормализуется. Он начинает исправно функционировать вне зависимости от оборотов. Хотя на холостом ходу даже при 4000 об / мин двигатель работает идеально ровно и стабильно, воспламенение топливовоздушной смеси происходит своевременно. А это повышает комфорт, увеличивает надежность двигателя, а главное, увеличивает его ресурс.

Правила установки и схема

Стоит отметить, что схема электронного зажигания ВАЗ-2106 очень проста, разобраться в ней сможет человек далёкий от электрика.В комплекте есть небольшая инструкция, в которой нарисованы все провода, указана их цветовая кодировка. Кроме того, на концах проводов имеются наконечники и заглушки, которые невозможно установить неправильно. Только один нюанс — питание всей системы нужно снимать с контакта замка, на котором есть напряжение при включении зажигания. В противном случае выключатель и вся система будут постоянно находиться под напряжением, а это недопустимо, так как велик риск возгорания.

Заключение

В заключение хотелось бы отметить, что каким бы совершенным ни было электронное зажигание на ВАЗ-2106, микропроцессорная система намного эффективнее и перспективнее.Поэтому, задумываясь о том, как поменять машину, обратите внимание на впрыск. Его применение позволит добиться большей мощности двигателя, а также добавит комфорта при вождении.

Как показывает практика, большинство владельцев отечественных автомобилей ремонтируют свои «ласточки» своими руками. Поэтому автовладельцам известно большинство возможных проблем, которые могут возникнуть при работе двигателя. В этой статье мы расскажем о том, что такое зажигание автомобиля ВАЗ 2106 — как правильно выставить бесконтактное зажигание и какие неисправности для него характерны.

[Скрыть]

Схема

В цепь зажигания шестиколесного двигателя входят следующие элементы:

1. Сам распределительный блок.
2. Свечи.
3. Так называемый экран.
4. Бесконтактный регулятор.
5. Катушка.
6. Генератор.
7. Выключатель зажигания.
8. Коммутационное устройство.

Возможные неисправности

Электронное зажигание ВАЗ не может работать исправно вечно.

Рано или поздно в системе появляются неисправности:

• обрыв проводки между КРУ и выключателем;
• обрыв бесконтактного регулятора;
• обрыв проводки между коммутационным блоком и выключателем или непосредственно у катушки;
• выход из строя переключателя;
• поломка замка зажигания;
• плохой контакт или окисление наконечников высоковольтных кабелей;
• выход из строя или замерзание контактного угля в крышке КРУ;
• утечка напряжения через трещины или другие повреждения распределителя; этому также могут способствовать нагар и влага, которые скапливаются на внутренней стороне чехла;
• неисправность резистора в роторе распределителя;
• обрыв самой катушки;
• выход из строя свечей зажигания из-за износа или механического воздействия;
• выход из строя распределителя в целом может быть поспособствован неправильному подключению высоковольтных проводов;
• некорректная работа двигателя может быть из-за слишком большого зазора между электродами свечей зажигания;
• ослабление пружин грузиков регулирующего опережающего устройства (видео канала Евгения Александровича).

Инструкция по установке

Итак, если вам необходимо настроить электронное зажигание на ВАЗ 2106 для обеспечения нормальной работы цилиндров и двигателя в целом, мы готовы вам в этом помочь.

Порядок настройки бесконтактного зажигания (БСЗ) следующий:

1. Сначала отключается аккумулятор от бортовой сети, после чего снимается крышка КРУ с высоковольтными кабелями. Одно из высоковольтных устройств необходимо отключить от катушки.
2. С помощью кратковременного включения пускового устройства необходимо установить ползун распределителя в положение перпендикулярно силовому агрегату. Схема бесконтактного зажигания, а точнее ее регулировка, подразумевает именно такое расположение устройства.
3. Сделав это, нужно разметить расположение трамблера на самом моторе. Используйте маркер, чтобы сделать отметку. Далее нужно открутить гайку, фиксирующую сам блок прерывателя; для этого потребуется гаечный ключ на 13.Сделав это, можно отсоединить кабель, соединяющий агрегат с катушкой, это необходимо сделать перед разборкой.
4. В систему устанавливается новый выключатель взамен старого.
5. Затем необходимо повернуть корпус узла так, чтобы средняя отметка на его корпусе совпала с установленной отметкой на двигателе, которую вы нанесли ранее. После этого можно затянуть фиксирующую гайку нового трамблера и надеть на него крышку. После установки крышки подключаются высоковольтные кабели.
6. Заменить катушку на новую; для нормальной работы новой системы оптимально использовать новую катушку.
7. Затем подключите к этому компоненту всю необходимую проводку. Для правильного подключения может потребоваться схема электронного зажигания ВАЗ 2106. Завершающим этапом станет установка выключателя, его можно разместить в любом удобном месте. При помощи планки необходимо просверлить соответствующие отверстия и с помощью саморезов закрепить прибор.

Как настроить зажигание?

После того, как на ВАЗ 2106 было установлено двухконтурное зажигание, для нормальной работы двигателя его необходимо правильно настроить.Без этого мотор будет работать с перебоями, доставляя неудобства автовладельцу.

Как правильно выставить угол опережения зажигания:

1. Сначала необходимо открутить свечу зажигания первого цилиндра, для этого понадобится свечной ключ, а затем закрыть отверстие пальцем или резиновой пробкой .
2. С помощью специального ключа необходимо провернуть коленчатый вал до тех пор, пока поршень не начнет двигаться вверх — в это время в цилиндре произойдет такт сжатия.Вы можете узнать о ходе сжатия по тому, как заглушка вылетит из отверстия для заглушки. Если прикрыть отверстие пальцем, можно почувствовать, как оно выдавливается. Коленчатый вал необходимо проворачивать до тех пор, пока риск на его шкиве не совпадет с риском на крышке привода ГРМ. Если автомобиль работает на топливе 92 или 95, то вал необходимо совместить со средней меткой. Если бензин некачественный, то его нужно сочетать с самой длинной маркой.
3. Далее нужно отсоединить зажимы, после чего демонтировать.После того, как вы проворачиваете коленчатый вал, ротор распределителя должен самостоятельно повернуться в определенное положение. При этом внешний контакт будет направлен в сторону первого цилиндра на крышке распределителя. После того, как все отметки будут совмещены, нужно обратить внимание на сам узел — попробуйте провести визуальную линию через защелки крышки. Эта линия в идеале должна проходить по оси силового агрегата, если это не так, то отрегулируйте дальше.
4. Открутите гайку, фиксирующую распределитель, после чего саму сборку нужно повернуть вверх.Вращая ось ротора, он должен быть размещен параллельно оси двигателя. Выдвиньте распределитель и затяните фиксирующую гайку, но не до конца. Только после выполнения всех этих действий начинается сама настройка, для которой мы воспользуемся контрольной лампой.
5. Лампочка подключается следующим образом: одна проводка от нее должна идти к выходу катушки, которая, в свою очередь, подключается к кабелю распределителя. Что касается второго провода, то его нужно подключить к массе, то есть к корпусу двигателя или корпусу силового агрегата.
6. Включите зажигание и поверните распределитель по часовой стрелке, делайте это медленно, чтобы не упустить момент, пока регулятор не перестанет гореть. Если лампочка не загорается изначально, значит, в регулировке нет необходимости.
7. После этих действий поверните распределитель против часовой стрелки. Когда лампочка загорится, распределитель следует зафиксировать в этом положении. Стопорную гайку узла необходимо затянуть до упора. После выполнения этих действий необходимо выключить зажигание, а крышку распределительной коробки установить обратно.

Извините, в настоящее время нет доступных опросов.

Видео «Правильная настройка электронного зажигания на ВАЗ 2106»

Подробная наглядная инструкция по настройке системы на «шестерку» представлена ​​в видео ниже (автор — канал Ремонт автомобилей своими руками).

Не так давно на моей «классике» стояло еще обычное контактное зажигание, которое было установлено на машину с завода. Но после разборки ВАЗ 2106, которую я купил на запчасти, я установил электронное зажигание, так называемое бесконтактное.О некоторых моментах установки и преимуществах я расскажу ниже.

Несколько слов об установке БСЗ на ВАЗ 2106

Подробно описывать процедуру установки не буду, так как сложностей возникнуть не должно. А в комплект электронной системы зажигания входят следующие элементы:

1. Катушка зажигания
2. Трамблер с крышкой
3. Переключатель
4. Комплект проводов для подключения

В целом это выглядит так:

По установке, как я уже сказал выше, сложностей не возникнет.Змеевик и распределитель снимаются с автомобиля, а на их место устанавливаются новые компоненты. Плюс к этому нужно установить выключатель, но на многих автомобилях уже есть специально отведенное для него место. Находится в левой части моторного отсека:

Провода не перепутаешь при установке, так как там все выполнено в виде вилки. Единственное, что лучше сделать, это сразу надеть провода от старой катушки зажигания к новой, чтобы их там не перепутать.

Основные преимущества электронного зажигания ВАЗ 2106

После установки БСЗ при самом первом запуске холодного двигателя он заводился буквально с пол-оборота, но самое главное двигатель работал на холостом ходу даже без затяжки дроссельной заслонки, что раньше было невозможно. Также при движении на холодном двигателе рывков не было, двигатель работал плавно и без перебоев. И при резком нажатии на педаль газа отказов не было!

Увеличилась стабильность холостого хода, двигатель стал плавнее, а машина теперь работает лучше, чем раньше! Теперь можно забыть о постоянной замене или чистке контактов трамблера, которая раньше сильно раздражала.Единственное, что посоветовал бы — купить датчик холла и носить с собой на складе, на всякий случай, так сказать! Если из-за его поломки вы оказались на трассе, то можете сразу заменить и ехать дальше!

Цена нового комплекта электронного бесконтактного зажигания для ВАЗ 2106 и всех классических моделей составляет около 2000 рублей, но, поверьте, этот комплект стоит покупать!

Как показывает практика, большинство владельцев отечественных автомобилей ремонтируют свои «ласточки» своими руками.Поэтому автовладельцам известно большинство возможных проблем, которые могут возникнуть при работе двигателя. В этой статье мы поговорим о том, что такое зажигание автомобиля ВАЗ 2106 — как правильно выставить бесконтактное зажигание и какие неисправности для него характерны.

Схема

Цепь зажигания шестиколесного двигателя включает в себя следующие компоненты:

1. Сам распределительный блок.
2. Свечи.
3. Так называемый экран.
4. Бесконтактный регулятор.
5. Катушка.
6. Генераторное устройство.
7. Замок зажигания.
8. Коммутационное устройство.

ВАЗ 2106 Схема системы зажигания

Возможные неисправности

Электронное зажигание ВАЗ не может работать вечно правильно.

Рано или поздно в системе появляются неисправности:

• обрыв проводки между КРУ и выключателем;
• обрыв бесконтактного регулятора;
• обрыв проводки между коммутационным блоком и выключателем или непосредственно у катушки;
• выход из строя переключателя;
• поломка замка зажигания;
• плохой контакт или окисление наконечников высоковольтных кабелей;
• выход из строя или замерзание контактного угля в крышке КРУ;
• утечка напряжения через трещины или другие повреждения распределителя; этому также могут способствовать нагар и влага, которые скапливаются на внутренней стороне чехла;
• неисправность резистора в роторе распределителя;
• обрыв самой катушки;
• выход из строя свечей зажигания вследствие износа или механического воздействия;
• выход из строя распределителя в целом может быть облегчен неправильным подключением высоковольтных проводов;
• неправильная работа двигателя может быть из-за слишком большого зазора между электродами свечей зажигания;
• ослабление пружин грузиков регулирующего опережающего устройства (автор видео — канал Евгения Александровича).

Инструкции по установке

Итак, если вам необходимо установить на ВАЗ 2106 электронное зажигание для обеспечения нормальной работы цилиндров и двигателя в целом, мы готовы вам в этом помочь.

Порядок настройки бесконтактного зажигания (БСЗ) следующий:

1. Сначала отключается аккумулятор от бортовой сети, после чего снимается крышка КРУ с высоковольтными кабелями. Одно из высоковольтных устройств необходимо отключить от катушки.
2. С помощью кратковременного включения пускового устройства необходимо установить ползун распределителя в положение перпендикулярно силовому агрегату. Схема бесконтактного зажигания, а точнее ее регулировка, подразумевает именно такое расположение устройства.
3. Сделав это, нужно отметить расположение трамблера на самом моторе. Используйте маркер, чтобы сделать отметку. Далее нужно открутить гайку, фиксирующую сам блок прерывателя; для этого потребуется гаечный ключ на 13.Сделав это, можно отсоединить кабель, соединяющий агрегат с катушкой, это необходимо сделать перед разборкой.
4. В систему устанавливается новый выключатель взамен старого.
5. Затем корпус узла необходимо повернуть так, чтобы средняя отметка на его корпусе совпала с установленной отметкой на двигателе, которую вы нанесли ранее. После этого можно затянуть фиксирующую гайку нового трамблера и надеть на него крышку. После установки крышки подключаются высоковольтные кабели.
6. Заменить катушку на новую; для нормальной работы новой системы оптимально использовать новую катушку.
7. Затем подключите к этому компоненту всю необходимую проводку. Для правильного подключения может потребоваться схема электронного зажигания ВАЗ 2106. Завершающим этапом станет установка выключателя, его можно разместить в любом удобном месте. При помощи планки необходимо просверлить соответствующие отверстия и с помощью саморезов закрепить прибор.

Как настроить зажигание?

После того, как на ВАЗ 2106 было установлено двухконтурное зажигание, для нормальной работы двигателя его необходимо правильно настроить.Без этого мотор будет работать с перебоями, доставляя неудобства автовладельцу.

Как правильно установить угол опережения зажигания:

1. Сначала нужно открутить свечу зажигания первого цилиндра, для этого понадобится свечной ключ, а потом нужно закрыть отверстие пальцем или резиновой пробкой.
2. С помощью специального ключа необходимо провернуть коленчатый вал до тех пор, пока поршень не начнет двигаться вверх — в это время в цилиндре произойдет такт сжатия.Вы можете узнать о ходе сжатия по тому, как заглушка вылетит из отверстия для заглушки. Если прикрыть отверстие пальцем, можно почувствовать, как оно выдавливается. Коленчатый вал необходимо проворачивать до тех пор, пока риск на его шкиве не совпадет с риском на крышке привода ГРМ. Если автомобиль работает на топливе 92 или 95, то вал необходимо совместить со средней меткой. Если бензин менее качественный, то его нужно совмещать с самой длинной маркой.
3. Далее нужно отсоединить фиксаторы, после чего демонтировать крышку распределителя.После того, как вы повернули коленчатый вал, ротор распределителя должен самостоятельно повернуться в определенное положение. При этом внешний контакт будет направлен в сторону первого цилиндра на крышке распределителя. После того, как все отметки будут совмещены, нужно обратить внимание на сам узел — попробуйте провести визуальную линию через защелки крышки. Эта линия в идеале должна проходить по оси силового агрегата, если это не так, то отрегулируйте дальше.
4. Открутите гайку, фиксирующую распределитель, после чего саму сборку нужно повернуть вверх.Вращая ось ротора, он должен быть размещен параллельно оси двигателя. Выдвиньте распределитель и затяните фиксирующую гайку, но не до конца. Только после выполнения всех этих действий начинается сама настройка, для которой мы воспользуемся контрольной лампой.
5. Лампочка подключается следующим образом: одна проводка от нее должна идти к выходу катушки, которая, в свою очередь, подключается к кабелю распределителя. Что касается второго провода, то его нужно подключить к массе, то есть к корпусу двигателя или корпусу силового агрегата.
6. Включите зажигание и поверните распределитель по часовой стрелке, делайте это медленно, чтобы не упустить момент, пока регулятор не перестанет гореть. Если лампочка не загорается изначально, значит, в регулировке нет необходимости.
7. После этих действий поверните распределитель против часовой стрелки. Когда лампочка загорится, распределитель следует зафиксировать в этом положении. Стопорную гайку узла необходимо затянуть до упора. После выполнения этих действий необходимо выключить зажигание, а крышку распределительной коробки установить обратно.

Видео «Правильная установка электронного зажигания на ВАЗ 2106»

Подробная наглядная инструкция по настройке системы на «шестерку» представлена ​​в видео ниже (автор — канал Авторемонт своими руками).

Комментарии и отзывы

Иван Иванович Баранов

Стаж работы на СТО:

Просмотреть все ответы

Avtozam.com — ваш помощник в ремонте и обслуживании автомобилей

Использование вами этого веб-сайта означает ваше согласие с тем, что вы используете его на свой страх и риск.

Альтернатива зажиганию в «шестерке» на контактах — бесконтактное зажигание ВАЗ 2106 начало свое шествие и получило распространение в этом модельном ряду на автомобилях, отправленных на экспорт. И только позже доля таких машин в серийном производстве стала увеличиваться. Многие автомобилисты добровольно переходят на самостоятельную установку бесконтактного зажигания и не жалеют об этом в дальнейшем.

Смонтировав бесконтактную систему зажигания, которую вы можете купить в специализированном автомобильном магазине на Волжском автозаводе, вы легко можете убедиться в преимуществах этого комплекса.

Преимущества бесконтактной системы зажигания

Основными преимуществами такого комплекса как бесконтактная система зажигания являются:

1. Повышенная мощность искры за счет увеличения разности потенциалов во вторичной цепи тока величиной 22-24 кВ (в контактной системе — 16-18 кВ.
2. Повышенная степень сгорания топливовоздушной смеси и снижение концентрации окиси углерода в выхлопных газах автомобиля.
3. Улучшен запуск силовой установки при отрицательных значениях температуры.
4. Значительно улучшенная динамика автомобиля
5. Заметное повышение надежности при эксплуатации транспортного средства и отсутствие необходимости контролировать функциональность работы такого комплекса

Устройство бесконтактной системы зажигания

Принципиальная схема бесконтактного зажигания ВАЗ шестой модели расположена ниже.

1.Датчик распределителя бесконтактного зажигания.

3. Экранированная защита.

4. Датчик бесконтактного типа.

6. Генерирующий элемент.

7. Включите зажигание.

9. ТК — аппаратура транзисторная с коммутационной схемой (транзисторный ключ).

В таком комплексе используется бесконтактный распределитель зажигания для отключения низковольтной цепи, который срабатывает на размыкание и замыкание электрической цепи, «запирание» или «размыкание» выходного транзистора.Эта система позволяет повысить напряжение на электродах свечей и, тем самым, увеличить энергию искрового разряда. При этом показатель напряжения на элементах свечей зажигания не снижается при малых значениях вращения коленчатого вала силовой установки, что значительно улучшает пусковые характеристики мотора.

Такой бесконтактный розжиг, цена которого довольно высока, имеет существенные преимущества перед контактной системой.

Неисправности бесконтактного зажигания

Существуют следующие неисправности бесконтактного зажигания ВАЗ 2106, которые сведены в таблицу ниже.

Причина неисправности

Как исправить

Для установки бесконтактного зажигания потребуется набор слесарного инструмента и новые детали на случай замены. Вы можете прямо посмотреть установку бесконтактного зажигания на видео в Интернете. Замена и установка бесконтактного зажигания осуществляется уже на исправной топливной аппаратуре транспортного средства.

Текущая регулировка бесконтактного зажигания проводится через 30-40 тыс. Км.пробег. Правильная настройка бесконтактного зажигания автомобиля предполагает, что двигатель работает в оптимальном режиме с соблюдением необходимых значений напряжения и тока.

Опытные автовладельцы популярной модели ВАЗ 2106 неоднократно сталкиваются с проблемами с контактной системой зажигания классического двигателя:

• подгорание контактов, нарушение зоны контакта;
• изменение размера зазора выключателя, соответственно угла зажигания, качества искры, холостого хода;
• уменьшение коэффициента упругости пружины выключателя с течением времени, естественный износ, требующий замены элемента;
• высокая механическая нагрузка на опорные подшипники распределителя, износ кулачков, приводящий к ремонту и периодической замене узлов.

Ремонт, обслуживание, установка и демонтаж трамблера требуют навыков не только механических работ, но и знаний в области автоэлектрики и диагностики двигателя. Поэтому многие автомобилисты обращаются в специализированные СТО для решения проблем, связанных с обслуживанием контактной системы зажигания. Вместо того, чтобы предлагать скидки уважаемым пожилым автовладельцам, некоторые гаражи повышают цены.

Верный способ уменьшить проблемы, связанные с обслуживанием системы зажигания ВАЗ 2106 — это установка на автомобиль бесконтактной системы зажигания.Фото: media2.24aul.ru

Начиная с моделей 2108 на отечественных ВАЗах устанавливается бесконтактная система зажигания. Неоспоримые преимущества бесконтактной системы зажигания:

• простота обслуживания и ремонта;
• увеличение периодичности профилактических работ;
• снижение уровня электромагнитных помех, связанных с искрением контактов;
• увеличение ресурса катушки зажигания, свечей зажигания, распределителя;
• более равномерная работа двигателя, стабилизация угла зажигания при работе;
• экономия топлива за счет оптимальной настройки угла зажигания;
• повышенное пиковое напряжение высоковольтных импульсов (24 киловольта вместо 16, как на контактной системе) способствует образованию лучшей искры;
• легкий запуск авто, особенно в холодное время года.

Воздушный фильтр с нулевым сопротивлением — доступная настройка или бесполезное дополнение? Ответ в этом материале.

Бесконтактная система зажигания имеет свои недостатки:

1. Коммутатор, как и все электронные компоненты, имеет определенный срок службы. Не факт, что устройство выйдет из строя по истечении заявленного времени безотказной работы (обычно три года). Большинство переключателей находятся в хорошем рабочем состоянии пять и более лет. Но бывают случаи, когда выключатель перегорает в течение месяца после установки.Так часто бывает с восточными аналогами.
2. Электронный блок выключателя неразборный, ремонту не подлежит, требуется только замена блока. Поэтому, собираясь в дальнее путешествие, особенно в малонаселенные районы, не лишним будет взять в дорогу запасной выключатель и катушку зажигания.
3. Электронные устройства более чувствительны к перепадам напряжения (при некорректной работе генератора), электромагнитным воздействиям. На военной технике бесконтактное зажигание применяется редко.В случае ядерного взрыва электромагнитный импульс разрушает всю работающую электронику.
4. Покупка и установка системы бесконтактного зажигания требует определенных затрат.

Стоимость комплекта на ВАЗ 2106 около 2500 руб. Примерно столько же стоит установка системы на СТО. Также необходимо поменять свечи зажигания. Фото: images.ua.prom.st

В контактной системе для синхронизации угла зажигания используется кулачковый механизм, который приводит в движение контакт, который, размыкаясь-замыкаясь, формирует электрические импульсы в первичной обмотке катушки зажигания.На вторичной обмотке катушки формируются импульсы высокого напряжения, поступающие через распределитель на высоковольтные провода соответствующих свечей.

Бесконтактная система заменяет все элементы, связанные с контактным действием.

Следовательно, для усиления импульсов используется электронный переключатель, иначе импульсный усилитель. На его выходе находится мощный транзистор, контролирующий работу электронной катушки зажигания.

Необходимо знать, что катушка зажигания для бесконтактной системы отличается по электрическим параметрам от контактной.Поэтому в комплект БСЗ обычно входит электронная катушка. Также при замене системы зажигания на бесконтактное зажигание замените свечи зажигания.

Комплект бесконтактной системы зажигания

В стандартную комплектацию системы бесконтактного зажигания для ВАЗ 2106 входят следующие комплектующие:

Распределитель

со встроенным датчиком Холла, вакуумным регулятором угла опережения зажигания и помехоподавляющим конденсатором;

переключатель
• ;
• катушка зажигания;
• комплект проводов;
• набор свечей;
• инструкция по монтажу и эксплуатации.

Присоединительные размеры к ВАЗ 2106. Контактная система зажигания. Что такое бесконтактное зажигание и его преимущества

Типовая схема подключения ВАЗ 2106 сделана с учетом однопроводного принципа соединения элементов электрооборудования автомобиля. Это означает, что отрицательные контакты электронных устройств выводятся на т. Н. Масса автомобиля, а проводное соединение обеспечивает только положительный полюс.

Электромонтажное устройство автомобиля

Данный принцип встраивания электронных компонентов в электрическую схему работы автомобиля реализуется на практике в следующих типах соединений:

1. Существующие электрические цепи автомобиля активируются с помощью замка зажигания.
2. Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключены к аккумуляторной батарее через предохранительный блок.
3. Части корпуса всех агрегатов «шестерки» являются хорошими проводниками тока.

Важно: при проведении ремонтных и профилактических работ на автомобиле необходимо обесточить проводку, сняв минусовой провод с клеммы АКБ, иначе несанкционированное прикосновение к контакту АКБ инструментом может привести к короткое замыкание.Для наглядности электронная схема. Электропроводка ВАЗ 2106 размещена на нашем интернет-ресурсе, и автомобилисты могут использовать ее для проведения необходимых испытаний.

При самостоятельном обслуживании автомобиля необходимо определить причину того или иного дефекта в электрических компонентах «шестерки». Устранение неисправности следует начинать с замка зажигания, предназначенного для:

• Контроль исправности системы зажигания;
• координация систем безопасности и предотвращения угонов автомобилей;
• буксирная «шестерка» с исправной «аварийкой».

В автомобиле ВАЗ 2106 схема подключения включает следующие элементы:

• Аккумулятор с минусовым проводом, контактирующим с кузовом автомобиля;
• стартер с разъемом «50» от замка зажигания через пусковое реле;
• генераторное устройство;
• предохранительный блок;
• выключатель зажигания;
Регулирующее реле
• .

Принцип работы электрооборудования ВАЗ 2106

Замок зажигания имеет 4 положения, при возбуждении каждого из них коммутируются определенные разъемы и контакты:

1. В положении «0» ток АКБ передается только на разъемы 30 и 30/1, остальные обесточены.
2. В положении «I» ток подводится к разъемам 30-INT и 30 / 1-15, при этом «габариты» под напряжением, очиститель лобового стекла, вентилятор системы обогрева отопительного комплекса.
3. В положении «II» контакт 30-50 дополнительно подключается к ранее использованным разъемам. При этом в схему включены система зажигания, стартер, датчики панели, «габаритов» и «поворотников».
4. В позиции «III» используются только «габариты», звуковой сигнал, а также дворники лобового и кормового стекла.В этом случае ток доступен только на разъемах 30-INT и 30/1.

Ряд автомобилей данной марки оснащены такими устройствами, как комплекс обогрева кормовых стекол, омыватель электрического «козырька», реле света и др. Питание этих устройств осуществляется по отдельной линии через выключатель зажигания. на ключевых позициях «I» и «II».

Важно: поскольку бачок омывателя изготовлен из материала ПВХ и является диэлектриком, электродвигатель дополнительно снабжен отрицательным проводом и при работе с ним необходимо использовать диэлектрическую защиту на разъемах.

В «шестерке» под током в постоянном режиме работают следующие силовые цепи: клаксон, стоп-сигналы, «аварийка», розетка прикуривателя, вилка для «переноски», подсветка приборов. Ведущие цепи электрооборудования транспорта подлежат защите плавкими предохранителями, которые расположены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под приборной панелью.

Одним из элементов схемы подключения ВАЗ 2106 является предохранительный блок, конструкция которого не соответствует современным требованиям к составу электронного оборудования.Недостатки:

• нестабильное соединение предохранителя и розетки приводит к появлению пятен пригорания;
• во время работы предохранительный элемент подвергается нагреву, что негативно сказывается на соседних монтажных пазах;
• низкая стоимость замены предохранителей не гарантирует их надежности, поэтому данный блок следует регулярно проверять.

Использование т.н. «Жучки» могут вызвать возгорание в автомобиле, потому что высока вероятность короткого замыкания.Существует совершенно безопасный вариант модернизации стандартных изделий, в котором должны быть установлены плавкие предохранители, а седла идеально интегрированы в блок безопасности. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! »

Преимущества лезвийных предохранителей:

• стабильный контакт изделия с точкой крепления;
• плавкий элемент запаян в прозрачный ПВХ корпус;
• динамический отвод тепла за счет увеличенной площади контакта.

Важно: генератор «шестерка», проводка к нему, а также к аккумулятору, стартеру, катушке, реле переключения оптики и некоторым другим элементам не имеют предохранительных элементов.

На автомобилях ВАЗ 2106 схема подключения включает более десяти различных узлов и модификаций общей сети. Владельцу автомобиля необходимо разобраться в этом вопросе, чтобы при необходимости отремонтировать и провести диагностику электросети.

[Скрыть]

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей схемы подключения и оборудования ВАЗ 2106:

• 1 — передние и габаритные фонари;
• 2 — подфарники, расположенные непосредственно под оптикой;
• 3 — приборы наружного освещения;
• 4 — приборы внутреннего освещения;
• 5 — элементы для подключения звуковых импульсных устройств;
• 6 — электродвигатель вентиляционного устройства системы охлаждения «шестерки» энергоблока;
• 7 — контроллер, предназначенный для автоматического включения электродвигателя вентилятора;
• 8 — реле включения звуковых устройств;
• 9 — реле защиты электрической цепи двигателя вентилятора;
• 10 — устройство регулировки параметра напряжения;
• 11 — катушка зажигания, расположенная в моторном отсеке;
• 12 — электродвигатель системы омывания лобового стекла;
• 13 — контроллер, контролирующий объем тормозного расходного материала;
• 14 — распределитель, именуемый распределителем системы зажигания;
• 15 — электродвигатель системы стеклоочистителей, предназначенный для включения дворников;
• 16 — свечи зажигания;
• 17 — контроллер светового индикатора давления жидкости двигателя;
• 18 — контроллер, предназначенный для контроля уровня давления моторной жидкости;
• 19 — регулятор уровня температуры хладагента в системе охлаждения;
• 20 — источник освещения моторного отсека;
• 21 — электромагнитный клапан карбюраторного устройства;
• 22 — генераторный агрегат, предназначенный для генерации напряжения при движении и подзарядки аккумуляторной батареи;
• 23 — аккумулятор;
• 24 — реле защиты от перенапряжения контрольной аккумуляторной батареи;
• 25 — реле электрической цепи включения приборов ближнего света;
• 26 — реле электрической цепи включения приборов дальнего света;
• 27 — реле стеклоочистителя;
• 28 — блок вспомогательный с предохранителями;
• 29 — основной пластиковый модуль с элементами безопасности;
• 30 — источник света устройства включения заднего хода;
• 31 — выключатель фонарей ручного тормоза, расположенный на панели приборов;
• 32 — розетка для подключения переносного источника света;
• 33 — прерыватель указателей поворота и световой сигнализации;
• 34 — электродвигатель системы отопления салона;
• 35 — выключатель тормозного сигнала;
• 36 — реле линии питания системы обогрева заднего стекла;
• 37 — добавочный резисторный элемент системы обогрева электродвигателя;
• 38 — световой индикатор системы освещения багажного отделения;
• 39 — выключатель внешних осветительных приборов, расположенный на центральной консоли в салоне автомобиля;
• 40 — переключатель включения и выключения системы обогрева заднего стекла;
• 41 — замок зажигания;
• 42 — устройство включения освещения осветительных приборов, используется для включения дальнего и ближнего света;
• 43 — рычаг включения поворотных огней;
• 44 — выключатель звукового сигнала, установлен на рулевом колесе в салоне;
• 45 — рычаг включения и переключения режимов работы системы стеклоочистителей;
• 46 — выключатель системы омывания лобового стекла;
• 47 — коммутационное устройство включения подсветки пульта управления;
• 48 — выключатель включения и выключения светового сигнала;
• 49 — прикуриватель;
• 50 — выключатель системы отопления в салоне;
• 51 — контрольная световая индикация объема рабочей жидкости в баке гидропривода тормозной системы;
• 52 — коммутационные аппараты световых приборов сигнализации открытых входных дверей;
• 53 — световая сигнализация передних открытых дверей;
• 54 — коммутационные аппараты осветительных приборов, установленных в входных дверях;
• 55 — регулятор объема топлива со световым индикатором запаса бензина в баке;
• 56 — регулятор уровня температуры хладагента в холодильной системе;
• 57 — индикатор индикации давления моторной жидкости со световым прибором;
• 58 — тахометр для считывания данных с коленчатого вала и определения оборотов двигателя;
• 59 — контрольная световая сигнализация включения ручного тормоза;
• 60 — световой индикатор определения заряда аккумулятора;
• 61 — световой индикатор воздушной заслонки карбюраторного двигателя, также называемой всасывающей;
• 62 — спидометр, отображающий информацию о скорости автомобиля;
• 63 — контрольный световой индикатор включения внешних осветительных приборов;
• 64 — световой индикатор включения фонарей поворотных огней;
• 65 — световой индикатор включения дальнего света оптических приборов;
• 66 — реле прерывания светового устройства приведения в действие ручного тормоза;
• 67 — устройство включения контрольной лампы всасывания, установленное на силовых агрегатах карбюратора;
• 68 — часы, расположенные в салоне автомобиля;
• 69 — коммутационные устройства включения и выключения осветительных приборов, установленных в задних дверях;
• 70 — источники света в салоне автомобиля;
• 71 — прибор обогрева заднего стекла;
• 72 — световой индикатор освещения багажного отделения;
• 73 — регулятор объема и запаса топлива, находящийся в топливном баке ВАЗ 2106;
• 74 — приборы заднего освещения, оптические приборы освещения номерного знака автомобилей.

Схема подключения ВАЗ 2106 из отдельных узлов

Ниже представлены схемы подключения ВАЗ 2106 в цветных фото и картинках. Каждая система снабжена схемой электрооборудования, которая позволяет выполнять проводку и электрические соединения.

Схема подключения генератора

Схема генераторного агрегата «шестерка»

Обозначение компонентов проводки генераторного агрегата:

• 1 — аккумулятор;
• 2 — генераторная установка «шестерка»;
• 3 — регулирующее устройство, предназначенное для регулирования параметра рабочего напряжения;
• 4 — замок;
• 5 — пластиковый модуль с элементами безопасности;
• 6 — контрольный световой индикатор, определяющий заряд аккумулятора;
• 7 — реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Схема подключения стартера

Схема подключения стартера на ВАЗ 2106

Электропроводка «шестерки» для запуска силового агрегата привязана к стартовому устройству:

• 1 — стартерное устройство автомобиля;
• 2 — аккумулятор;
• 3 — генераторная установка;
• 4 — замок зажигания.

Символ P1 обозначает втягивающую обмотку реле, а символ P2 обозначает удерживающую обмотку.

Электросхемы контактной и бесконтактной систем зажигания

В зависимости от модификации отечественная «шестерка» может оснащаться контактной или бесконтактной системой зажигания.Оба варианта имеют определенные отличия, указанные на схемах ниже.

Контактная система зажигания 2106

Обозначение узла:

• 1 — свечи зажигания;
• 2 — распределитель;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — выключатель;
• 6 — генератор;
• 7 — аккумулятор.

Схема бесконтактной СЗ на «шестерку»

Обозначение узла:

• 1 — аккумулятор;
• 2 — генератор;
• 3 — замок зажигания;
• 4 — катушка;
• 5 — выключатель;
• 6 — датчик распределителя;
• 7 — свечи.

Электрическая цепь управления электромагнитным клапаном карбюратора 21053-1107010

Схема управления клапаном карбюраторного устройства 2106

Обозначение узла:

• 1 — концевой выключатель карбюраторного агрегата;
• 2 — непосредственно сам клапан двигателя;
• 3 — модуль управления карбюраторным узлом;
• 4 — катушка зажигания;
• 5 — коммутационный аппарат;
• 6 — выключатель зажигания, замок.

Схема подключения указателей поворота и аварийной сигнализации

Схема указателей поворота и световой сигнализации

Обозначение узла:

• 1 — осветительные приборы поворотных огней, установленные в передних оптических приборах;
• 2 — аккумулятор;
• 3 — автогенератор;
• 4 — габаритные огни поворота, расположенные на передних крыльях;
• 5 — основной монтажный модуль с элементами безопасности;
• 6 — блок управления вспомогательный с предохранителями;
• 7 — замок зажигания;
• 8 — устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
• 9 — устройство включения и выключения поворотных огней;
• 10 — прерыватель для мигающих указателей поворота и световых сигналов;
• 11 — спидометр, снабженный контрольным световым индикатором включения поворотников;
• 12 — световые приборы указателей поворота в задней оптике.

Схема включения звукового сигнала

Схема включения и выключения звукового импульса

Описание основных элементов данного элемента электрической схемы:

• 1 — звуковые устройства, воспроизводящие импульсы;
• 2 — реле активации звуковых импульсов, предохраняет электрическую цепь от перенапряжения;
• 3 — выключатель звуковых импульсов;
• 4 — монтажный модуль с элементами безопасности;
• 5 — генераторная установка ВАЗ 2106;
• 6 — аккумулятор.

Цепь включения электродвигателя отопителя

Цепь включения электродвигателя системы отопления

Обозначение элементов системы включения электродвигателя отопительного агрегата:

• 1 — электродвигатель системы отопления;
• 2 — добавочный резисторный элемент;
• 3 — коммутационное устройство электродвигателя печки в автомобиле;
• 4 — модуль безопасности;
• 5 — замок;
• 6 — генераторный агрегат;
• 7 — аккумулятор.

Модификации

Различные модификации ВАЗ 2106 могут оснащаться дополнительным электрооборудованием. В этом случае проводка прокладывается дополнительно, а общая схема комплектуется другими составляющими.

Схема включения электростеклоподъемников передних дверей

Схема включения электростеклоподъемников

Описание элементов:

• 1 — главный модуль безопасности;
• 2 — реле для защиты линии питания установленных доп. Стеклоподъемников;
• 3 — устройство переключения стеклоподъемника, установленное на левой двери;
• 4 — аналогичное приспособление для регулировки положения стекла в передней правой двери;
• 5 — электродвигатель левого стеклоподъемника;
• 6 — вспомогательный модуль с элементами безопасности;
• 7 — замок зажигания.

Клемма A подключается к клемме 30 генераторной установки, клемма B — к переключателю освещения панели. Выход B — это обозначение разъемов в моторном блоке системы.

Видеоканал Vvideo продемонстрировал процедуру установки и подключения.

Схема управления электромагнитным клапаном карбюратора

Модифицированная схема управления клапаном карбюратора

Модифицированная схема управления клапаном карбюратора имеет несколько отличий:

• 1 — выключатель или замок зажигания;
• 2 — генераторная установка для питания оборудования напряжением;
• 3 — аккумулятор;
• 4 — катушка зажигания;
• 5 — узел переключения, расположенный в моторном отсеке;
• 6 — модуль управления;
• 7 — сам клапан карбюраторной установки;
• 8 — концевой выключатель карбюраторного устройства.

Электродвигатель вентилятора охлаждения двигателя

Схема электродвигателя вентилятора системы охлаждения

Описание узлов:

• 1 — генераторный агрегат, установленный под капотом;
• 2 — аккумулятор;
• 3 — выключатель или замок зажигания;
• 4 — основной модуль с элементами безопасности;
• 5 — реле защиты линии питания электродвигателя системы включения вентилятора охлаждения силового агрегата;
• 6 — контроллер включения вентиляционного устройства;
• 7 — сам вентилятор;
• 8 — модуль безопасности вспомогательный.

Схема предохранителей и реле ВАЗ 2106

«Шестерка» оснащена модулем безопасности, обозначения его составных частей приведены ниже.

Сделай сам по замене блока предохранителей Видео

Пользователь Раманыч наглядно показал, как можно заменить колодку предохранителя на «шестерку».

В каждом современном автомобиле есть бортовая сеть — система, объединяющая всех потребителей энергии и электрооборудование. Эти устройства с разводкой промаркированы, в частности, в данной статье речь пойдет о легендарных отечественных «шестерках».Какие элементы включает в себя электросхема ВАЗ 2106, какие неисправности для нее характерны — узнавайте из этого материала.

[Скрыть]

Признаки неисправности

Какие элементы включает в себя электрооборудование и электросхема с описанием 21063? В эту систему входят все без исключения потребители энергии, а также основные системы автомобиля, включая зажигание, охлаждение двигателя и обогрев. В том случае, если автомобиль не заводится, а в работе электрооборудования возникают сбои, в первую очередь следует проверить исправность электропроводки и заменить вышедшие из строя комплектующие.

При невозможности запуска двигателя следует в первую очередь диагностировать состояние аккумуляторной батареи, а также подачу топлива в карбюратор или форсунку.

В том случае, если топливо течет нормально, то для диагностики вам потребуются электрические схемы машин, нужно проверить следующее:

1. В случае карбюраторных двигателей диагностика распределителя зажигания, катушки, свечей зажигания и, конечно же , выполняется сама разводка для подключения этих компонентов.В некоторых случаях невозможность запуска двигателя связана с поломкой, к которой подключены свечи.
2. В том случае, если речь идет о блоке питания впрыска, то причина может заключаться в неработоспособности блока ECM. Этот блок предназначен для обработки сигналов с датчиков, а также для передачи команд исполнительным механизмам. В целом блок управления предназначен для определения наиболее оптимальных параметров работы мотора, но не все автомобили им оснащены.

Еще бывает, что сбои в работе силового агрегата связаны с работоспособностью замка зажигания, в частности, речь идет о поврежденных контактах контактной группы.

Фотогалерея «Неисправности основного аккумулятора»

Карбюраторный двигатель

Принцип работы карбюраторного двигателя при запуске силового агрегата:

1. Водитель поворачивает ключ в замке зажигания, и система начинает подавать на него питание Блок.
2. На приборной панели активируются все индикаторы и значки, в этом случае оборудование работает от аккумулятора.
3. Катушка получает низкое напряжение, которое используется для образования высоковольтного разряда. Когда напряжение проходит через модуль, оно преобразуется в высокое напряжение и подается на распределительный блок.
4. Посредством высоковольтного разряда привод распределительного механизма вращает коленчатый вал двигателя шестерки. Сам распределитель в свою очередь замыкает контакты и передает разряд по высоковольтным проводам на свечи.В дальнейшем этот разряд используется для воспламенения горючей смеси в цилиндрах двигателя (автор видео — канал ВЧ Автоэлектрик).

Классическое зажигание

Согласно электросхеме классическое зажигание включает в себя следующие компоненты:

• сам замок;
• катушка;
• распределитель или распределительное устройство;
• кабели высокого напряжения со свечами.

С помощью распределителя происходит прерывание первичной обмотки модуля, после чего на цилиндры в определенной последовательности подается высоковольтное напряжение.Как указано выше, катушка используется для преобразования низкого напряжения в высокое.

Если при попытке запустить двигатель ничего не происходит, то причины могут быть следующие:

1. Повреждение проводки между модулем и генераторной установкой. При такой проблеме необходимо провести диагностику состояния контактов, а также целостности электрических цепей.
2. Выход из строя самой катушки. В этом случае исправность устройства можно проверить искрой — трос снимается с трамблера и входит в контакт с корпусом или двигателем машины.Если при попытке запустить двигатель ничего не происходит, это означает, что устройство необходимо заменить.
3. Повреждение проводки в области между свечами зажигания и распределителем. В этом случае необходимо провести диагностику состояния крышки трамблера, в частности, проверить расположенный внутри бегунок, а также провода (автор видео — Александр Амочкин Коломенский канал ААК).

Электронное зажигание

Автомобили ВАЗ 2106 также оснащались электронным или бесконтактным зажиганием (БСЗ).Принципиальной особенностью таких автомобилей является то, что между распределительным механизмом и самой катушкой дополнительно был установлен электронный переключатель. Помимо основных компонентов, БСЗ включает в себя коммутационное устройство и датчик-распределитель.

С помощью последнего управляющие импульсы передаются на коммутирующее устройство для создания искры, после чего сигналы распределяются по цилиндрам. Основное назначение коммутационного устройства — преобразование сигналов управления в импульсное напряжение, подаваемое на обмотку катушки, в частности, речь идет о первичной обмотке.Наличие переключателя помогает улучшить формирование разряда, особенно если силовой агрегат работает на обедненной смеси.

Инжекторный двигатель

Что касается инжекторных силовых агрегатов, то такие моторы отличаются от карбюраторных версий следующим образом:

• первые имеют электронасос для повышения давления в топливной системе;
• горючая смесь в этом случае образуется непосредственно в цилиндре, тогда как в карбюраторных вариантах ее образование происходит непосредственно в карбюраторе; В форсунках
• используются топливные форсунки, обеспечивающие нормальный впрыск топлива;
• наличие, позволяющее точно определить момент, в который необходим впрыск горючей смеси (автор видео — канал Советы автолюбителям).

Как вы понимаете, силовые агрегаты с впрыском оснащены большим количеством различных датчиков и контроллеров. Поэтому, если двигатель не запускается, то причиной может быть неисправность в электрической цепи или самих датчиках.

Если речь идет конкретно о датчике, то такую ​​поломку можно определить своими руками:

• сначала следует отсоединить проводку от контроллера, для этого снимается разъем;
• далее мультиметром диагностируется сопротивление;
• если полученные значения отличаются от нормированных, то, скорее всего, прибор необходимо заменить.

Инструкция по диагностике и замене электропроводки

Прежде чем приступить к замене электропроводки и вышедших из строя узлов, необходимо провести диагностику системы.

Как проверить напряжение:

1. Для проверки нужна лампа с проводами, один из ее щупов должен быть подключен к минусовой клемме АКБ или корпусу «шестерки».
2. Другой контакт от лампы подключен к диагностируемой цепи. В этом случае необходимо, чтобы зонд находился как можно ближе к аккумулятору или предохранительному устройству.
3. В том случае, если управление в результате подключения начало гореть, это говорит о наличии напряжения в диагностируемой области. Тестирование продолжается таким же образом, пока не будет выявлена ​​поврежденная цепь. Как показывает практика, часто сбои в работе электросистемы связаны с плохим подключением, поэтому в первую очередь рекомендуется проверить контакты (автор видео — канал РЕМОНТ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВАЗ 2101-2107) .

Также можно проверить целостность проводки, это делается для того, чтобы определить обрыв в электрической цепи.

Для этого выполните следующие действия:

1. Сначала отключите все напряжение от электрической цепи и проведите диагностику ее целостности. Для этого можно использовать контрольную лампу с подключенным блоком питания.
2. Оба контакта от лампы должны быть подключены к концам электрической цепи. Если это невозможно, то один щуп подключают к плюсовому контакту, а другой — к массе, то есть к кузову автомобиля. В том случае, если после подключения лампа загорелась, то это говорит о том, что на тестируемом участке проводки есть вся проводка.Если лампа не загорается, это свидетельствует о повреждении проводки.
3. Диагностика замка проводится аналогично; для этого к его клеммам нужно будет подключить контакты от блока управления. При срабатывании блокировки должен загореться источник света.

Блок предохранителей ВАЗ 2106 — одно из самых простых устройств, от которого зависит работа электрооборудования автомобиля. Для его нормального функционирования владельцам «шестерки» необходимо знать, за какое оборудование отвечают предохранители и как их заменяют.В процессе работы «шестерки» часто возникают неисправности в электрической цепи, которые сложно выявить, если нет электронной почты. схема электрооборудования автомобиля. Схема подключения необходима при ремонте осветительных ламп, систем сигнализации, выключателей зажигания и другого оборудования. Незаменим в случаях, когда нужно подключить дополнительные устройства.

Электросхема автомобилей ВАЗ-2106 1 — фары; 2 — габаритные огни; 3 — боковые указатели поворота; 4 — аккумуляторная батарея; 5 — реле индикатора заряда аккумулятора; 6 — реле включения ближнего света фар; 7 — реле включения дальнего света фар; 8 — лампа освещения моторного отсека; 9 — электромагнитный клапан карбюратора; 10 — стартер; 11 — генератор; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 — звуковой сигнал; 14 — датчик включения электродвигателя вентилятора; 15 — свечи зажигания; 16 — датчик индикатора недостаточного давления масла; 17 — датчик указателя давления масла; 18 — датчик индикатора недостаточного уровня тормозной жидкости; 19 — указатель указателя температуры охлаждающей жидкости; 20 — электродвигатель стеклоочистителя; 21 — катушка зажигания; 22 — распределитель зажигания; 23 — электродвигатель омывателя лобового стекла; 24 — реле включения электродвигателя вентилятора; 25 — регулятор напряжения; 26 — реле стеклоочистителя; 27 — дополнительный блок предохранителей; 28 — блок главных предохранителей; 29 — выключатель света заднего хода; 30 — выключатель стоп-сигнала; 31 — патрон для переносной лампы; 32 — реле-прерыватель сигнализации и указателей поворота; 33 — выключатель электродвигателя отопителя; 34 — добавочный резистор электродвигателя отопителя; 35 — электродвигатель отопителя; 36 — лампа освещения перчаточного ящика; 37 — часы; 38 — прикуриватель; 39 — выключатель аварийной сигнализации; 40 — выключатель индикатора прикрытия воздушной заслонки карбюратора; 41 — выключатель освещения приборов; 42 — выключатель очистителя и омывателя лобового стекла; 43 — выключатель фар и указателей поворота; 44 — выключатель зажигания; 45 — выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — выключатели освещения салона, расположенные в стойках передних дверей; 48 — выключатели плафонов салона, расположенные в стойках задних дверей; 49 — плафоны внутреннего освещения; 50 — включить индикатор стояночного тормоза; 51 — прибор осветительной лампы; 52 — указатель уровня топлива с указателем резерва; 53 — указатель температуры охлаждающей жидкости; 54 — манометр масла с индикатором недостаточного давления; 55 — индикатор включения стояночного тормоза; 56 — индикатор заряда аккумулятора; 57 — сигнализатор прикрытия воздушной заслонки карбюратора; 58 — тахометр; 59 — выключатель габаритных огней; 60 — индикатор включения указателей поворота; 61 — указатель дальнего света фар; 62 — спидометр; 63 — индикатор недостаточного уровня тормозной жидкости; 64 — задние фонари; 65 — подсветка номерного знака; 66 — датчик указателя уровня и запаса топлива; 67 — лампа освещения багажника; 68 — задний противотуманный фонарь; 69 — выключатель звукового сигнала; А — условная нумерация заглушек в колодках стеклоочистителя и его реле; Б — нумерация клемм в блоке реле-прерывателя 32 сигнализации и указателей поворота; Б — нумерация клемм в блоке выключателя 39 сигнализации

Конструкция разводки электрооборудования «шестерка»

Основная особенность, которой обладает схема ВАЗ 2106, — все выводы агрегатов и устройств со знаком минус напрямую подключены к «массе» кузова автомобиля.Электропроводка «шестерки» по своей конструкции имеет следующее решение.

Учитывая возможности, которыми обладает электронная почта. В схеме подключения «шестерки» важен следующий момент: замену любой детали следует проводить после снятия отрицательной клеммы с АКБ. Если при ремонте прикоснуться к клеммам и корпусу автомобиля металлическими инструментами, произойдет короткое замыкание. Специально для возможных аварийных ситуаций, независимо от положения ключа в замке зажигания, находится под напряжением следующее электрооборудование:

• цепочка для электронной почты;
• подсветка и стоп-сигналы;
• сигнализация;
• прикуриватель;
Розетка
• .

Если вы обслуживаете собственный автомобиль, то периодически сталкиваетесь с проблемой выхода из строя той или иной электросистемы. Разобраться в разбивке вам поможет электронная почта. схема подключения. Имея схему подключения ВАЗ 2106, можно прозвонить цепь вольтметром, определить место поломки и отремонтировать оборудование.

Поиск поломки надо начинать с замка зажигания. Это многофункциональное устройство выполняет роль механизма управления зажиганием, охранной системы автомобиля и дает возможность буксировать автомобиль при включенной сигнализации.

Электропроводка выполняет в любом автомобиле одну из основных функций — обеспечивает стабильную работу двигателя и всех электроприборов … Наличие неисправностей в электросхеме ВАЗ 2106 может привести к невозможности полноценной эксплуатации машины. .

[Скрыть]

Признаки и причины неисправности

Для начала рассмотрим признаки неисправностей в работе электрических цепей.

Признаки

По каким «симптомам» можно определить неисправность:

1. Автомобиль не заводится и не движется.Причин неисправности может быть множество, начиная от разряженного аккумулятора и заканчивая вышедшим из строя генераторным устройством.
2. Автомобиль заводится и может двигаться, но некоторые компоненты и системы работают некорректно.
3. Загорелся индикатор заряда батареи на приборной панели автомобиля. Неисправность может быть связана как с аккумулятором (разрядка, падение емкости или поломка), так и с работой генераторного устройства.
4. Оптика работает неправильно. Фары слабые, но при нажатии на педаль акселератора они усиливаются.Неисправности могут быть вызваны неисправным генератором.
5. Некоторые электроприборы не работают. Например, освещение салона или обогрев заднего стекла. Причина может заключаться в повреждении проводов цепи или перегоревшем предохранителе. Требуется диагностика блока.
6. Боковые указатели поворота не работают. Причину нужно искать в электрической схеме и предохранителях.

Причины

1. Неисправные пластины АКБ 2. Перегорел предохранитель ВАЗ 2106 3. Обрыв ремня генератора 4.Повреждены провода высокого напряжения

По каким причинам возникают проблемы в работе электрооборудования:

1. Разряд аккумулятора или поломка, связанная с уменьшением емкости или разрушением внутренних пластин. Неисправности могут быть связаны с тем, что аккумулятор отработал свой срок службы. По окончании срока службы внутренние компоненты аккумулятора изнашиваются быстрее, особенно если владелец машины допускает ошибки при использовании устройства. Когда аккумулятор полностью разряжен, можно попробовать зарядить его, но это не всегда решает проблему.Если износ устройства очень большой, то после зарядки водитель сможет запустить двигатель, но в результате остановки автовладелец снова столкнется с проблемой.
2. Проблемы с генератором. Неисправность устройства может быть вызвана выходом из строя одного из конструктивных элементов генераторной установки или износом ее ремня. Если диагностика показывает, что на электроприборы подается недостаточное напряжение, а аккумулятор исправен, необходимо проверить реле регулятора генератора, а также целостность ремня.Один из признаков его износа — скачки напряжения и свист из-под капота. Ремень ГРМ так свистеть не может. Для замены реле-контроллера придется демонтировать устройство и полностью разобрать его.
3. Повреждение изоляции провода, обрыв провода. Если изолирующий слой в электрических цепях поврежден, это приводит к утечке тока. Соответственно, электрические приборы не получат достаточного уровня напряжения, необходимого для их питания. В случае обрыва проводки работа оборудования будет невозможна.Поврежденные электрические цепи подлежат замене, а если слой изоляции нарушен, то провод необходимо заменить или перемотать изолентой.
4. Обрыв контактов. Практически все электрические схемы имеют разъемы для подключения. Если их контакты повреждены, сгорели или окислились, это приводит к тому, что ток не может поступать на оборудование. При окислении элементы необходимо очистить, обычно это решает проблему. Если контакты повреждены, то единственное решение — заменить разъемы.Но в случае перегорания свечи замене не подлежат. Необходимо выяснить причину, так как обгорание контактов свидетельствует о скачках напряжения в электрической сети. Если проблему не устранить, автовладелец будет постоянно с ней сталкиваться после замены контактов.
5. Обрыв реле или предохранителей. Все элементы, расположенные в монтажном блоке, отвечают за исправное состояние электрических устройств. Если они выйдут из строя, выйдут из строя или перегорят, оборудование не будет работать.Требуется детальная диагностика и замена вышедших из строя компонентов. Используйте схему на задней панели устройства, чтобы найти неисправный предохранитель. Как и в случае с контактами, наличие следов горения на предохранителях свидетельствует о скачках напряжения в бортовой сети, которые необходимо устранить. Если за работу топливного насоса отвечает устройство, то его поломка сделает невозможным запуск двигателя.
6. Неисправность замка зажигания или других элементов СЗ или БСЗ — трамблера, стартера.В этом случае двигатель не запустится. Если стартер неисправен, водитель услышит щелчки при попытке включить двигатель. Приборная панель обычно активирована, о чем свидетельствуют горящие на ней индикаторы, но мотор не запускается. Необходимо провести поочередный демонтаж всех конструктивных элементов системы зажигания — замка, распределителя и стартера. Эти устройства подлежат детальной диагностике, разборке и замене вышедших из строя компонентов.
7. Одна из причин электрической неисправности, при которой двигатель может не запуститься, — это повреждение высоковольтных проводов системы зажигания.Речь идет о тех кабелях, которые подключаются к свечам. Если они повреждены, на свечи зажигания не может быть доставлен достаточный высоковольтный разряд. Это приводит к проблемам с запуском двигателя. Если силовой агрегат запустится, но на высоковольтном проводе повреждена изоляция, то мотор утроится. Проблемы можно решить заменой кабелей. Более подробно причины проблем показаны на фото.

Практика показывает, что большинство неисправностей в проводке автомобиля связаны с некачественным подключением.

ВАЗ 2106 с карбюраторным двигателем внутреннего сгорания

Схема электросети в автомобиле ВАЗ 2106

Рассмотрим цветовую схему электрики с описанием в «шестерку» с карбюраторным двигателем:

1. Фары поворота расположены по бокам кузова .
2. Подфарники.
3. Оптика внешнего освещения.
4. Оптика внутреннего освещения.
5. Звуковые устройства.
6. Электродвигатель вентиляционного устройства системы охлаждения силового агрегата.
7. Контроллер включения двигателя вентилятора.
8. Реле активации звуковых сигналов.
9. Защитный элемент для включения электродвигателя вентилятора охлаждения двигателя.
10. Устройство регулирования напряжения в бортовой сети машины.
11. Катушка зажигания.
12. Контроллер, определяющий недостаток объема тормозной жидкости в расширительном бачке под капотом.
13. Коммутатор зажигания.
14. Электродвигатель системы очистки лобового стекла.
15. Свечи зажигания с подключенными высоковольтными кабелями.
16. Контроллер светового индикатора аварийного давления моторной жидкости.
17. Контроллер индикатора давления смазки.
18. Контроллер датчика температуры антифриза.
19. Лампа освещения расположена в моторном отсеке.
20. Электромагнитный клапан карбюраторного агрегата.
21. Генератор, подающий напряжение на все электрооборудование автомобиля при работающем двигателе.
22. Пусковое устройство системы зажигания.
23. Аккумулятор машины.
24. Реле индикатора разряда аккумуляторной батареи.
25. Защитный элемент цепи включения оптики ближнего света.
26. Реле включения дальнего света.
27. Устройство защиты цепи стеклоочистителя.
28. Вспомогательный монтажный блок с предохранителями.
29. Главный монтажный предохранительный блок.
30. Устройство для включения и выключения фонарей заднего хода при включении соответствующей передачи.
31. Устройство включения и выключения индикатора управления ручным тормозом на панели приборов.
32. Гнездо для подключения переносной лампочки.
33. Прерыватель указателей поворота и световой сигнализации, благодаря ему мигают фары при включении поворотов или «аварийки».
34. Электродвигатель системы отопления автомобиля.
35. Выключатель стоп-сигналов.
36. Реле защиты цепи обогрева заднего стекла.
37. Резисторный элемент электродвигателя системы отопления.
38. Индикатор освещения вещевого ящика.
39. Устройство для включения и выключения внешнего освещения.
40. Кнопка включения и выключения системы обогрева заднего стекла.
41. Замок зажигания.
42. Переключатель на центральной консоли для включения ближнего или дальнего света.
43. Рычаг включения указателей поворота.
44. Устройство для выключения и включения звукового сигнала.
45. Рычаг переключения скорости движения дворников.
46. Устройство для включения и выключения системы очистки лобового стекла.
47. Регулятор освещенности пульта управления.
48. Кнопка включения и выключения световой сигнализации.
49. Прикуриватель.
50. Переключатель скорости печи.
51. Индикатор уровня тормозной жидкости.
52. Выключатели света устройства, контролирующего, открыты или закрыты передние двери.
53. Лампы сигнализации открытых дверей.
54. Выключатели света в стойках передних дверей.
55. Регулятор уровня топлива с указателем запаса топлива в баке.
56. Регулятор температуры антифриза в системе охлаждения.
57. Устройство контроля давления смазки в двигателе со световым индикатором.
58. Тахометр, определяющий частоту вращения коленчатого вала двигателя.
59. Контрольная лампа стояночного тормоза.
60. Индикатор заряда аккумулятора.
61. Световой индикатор включения всасывания.
62. Спидометр.
63. Световой индикатор внешнего освещения.
64. Индикатор включения света на панели приборов.
65. Индикатор включения дальнего света.
66. Прерывистый элемент указателя ручного тормоза.
67. Переключатель индикатора всасывания.
68. Часы на центральной консоли.
69. Выключатели света, которые установлены в стойках задних дверей.
70. Плафон.
71. Устройство обогрева заднего стекла.
72. Контрольная лампа освещения багажного отделения.
73. Регулятор уровня и резерва топлива.
74. Оптика задняя.
75. Подсветка номерного знака.

О нюансах ремонта электропроводки при замене одного зажигания на другое Вы можете узнать из видеоролика, снятого Вячеславом Кравченко.

В таких моделях принцип работы электрической схемы при запуске мотора выглядит так:

1. Водитель вставляет ключ в замок и затем поворачивает его в положение «Стартер». Это активирует устройство.
2. Генераторная установка начинает работать. Напряжение подается с устройства на катушку, этот элемент предназначен для генерации импульса высокого напряжения. На него подается ток низкого напряжения, который в результате преобразования получает высокое напряжение… С катушки разряд идет в трамблер.
3. При помощи высоковольтных кабелей привод устройства начинает толкать коленчатый вал двигателя автомобиля … Последний замыкает контакты в определенном порядке, после чего на свечи подается разряд.

В зависимости от типа автомобиля на карбюратор может быть установлено классическое или электронное зажигание.

Классическое зажигание

Такая система называется бесконтактной, она состоит из:

• выключателя зажигания, то есть замка;
• катушек;
• распределительный механизм;
• кабели высокого напряжения;
• свечей.

Распределительное устройство предназначено для прерывания первичной цепи модуля. После этого механизм распределяет напряжение по свечам в определенном порядке. Благодаря катушке ток низкого напряжения преобразуется в высокое напряжение. Назначение свечей — воспламенение горючей смеси в цилиндрах автомобильного двигателя внутреннего сгорания.

Об обозначениях предохранителей на карбюраторной версии автомобиля можно узнать из видео, опубликованного каналом AVTOCLUB_22.

Электроника

Если машина оборудована электронной системой зажигания, то в ней на участке цепи между распределительным устройством, а также катушкой расположен переключающий механизм.

БСЗ состоит из:

• коммутационного устройства;
выключатель
• , то есть замок;
• катушек;
• распределительное устройство;
• кабели высоковольтные, по которым разряд к свечам подводится;
• сами свечи.

Благодаря распределительному устройству управляющие импульсы отправляются на коммутирующее устройство, это делается для образования искры. Затем сигналы отправляются один за другим на все свечи зажигания. Основное назначение переключателя — преобразование управляющих импульсов от бесконтактного устройства в ток, который используется для питания первичной обмотки катушки. Это улучшает внешний вид искры, что особенно важно для силовых агрегатов, работающих на обедненной топливной смеси.

В коммутационном аппарате диагностирована искра.Если в результате проверки на трамблер не поступает высоковольтный сигнал, это свидетельствует о неисправности переключателя. Устройство подлежит замене. Но если в результате ремонта или замены проблема не решена, то необходимо провести диагностику электрических цепей и поменять поврежденные провода. Возможно, причину следует искать в повышенном сопротивлении жил, это приводит к тому, что искра будет слишком слабой.

ВАЗ 2106 с инжектором

Автомобили более поздних лет выпуска стали оснащаться инжекторными силовыми агрегатами.Схему подключения таких машин мы рассматривать не будем, так как она практически идентична описанной выше.

О переносе «шестерки» с карбюратора на инжектор и ремонтных работах по переносу проводки можно узнать из видео от Сергея Крючкова.

Схема подключения устройств в таких машинах претерпела определенные изменения:

1. Автомобили стали оснащаться электронасосами, предназначенными для повышения уровня давления в рейке.В силовых агрегатах с карбюраторами такого давления нет; они используют механические насосные устройства.
2. Горючая смесь образуется непосредственно в цилиндрах двигателя внутреннего сгорания. В классических вариантах автомобиля его образование происходит в карбюраторе.
3. Добавлены электрические форсунки, они отвечают за впрыск топлива.
4. Также электрическая схема дополнена модулем управления ЕСМ. Устройство используется для определения момента, когда требуется впрыск горючей смеси.В карбюраторных версиях он попадает в цилиндры при открытии впускного клапана.

Системы впрыска характеризуются большим количеством электронных компонентов. Если двигатель не запускается, причиной может быть не только поврежденная проводка, но и неработающие датчики.

Инструкция по диагностике и замене электропроводки

При повреждении электросхемы в ВАЗ 2106 следует провести диагностику уровня напряжения в бортовой сети, для этого потребуется контрольная лампа с двумя подключенными проводами:

1. Один из «управляющих» контактов подключается к минусовой клемме аккумуляторной батареи под капотом автомобиля.Можно использовать массу, то есть любую металлическую деталь кузова или двигателя автомобиля.
2. Второй контакт подключается к подключению диагностируемого участка электрической цепи. Важно, чтобы он располагался как можно ближе к аккумулятору или предохранительному устройству.
3. Если в результате подключения «контрольная» начала гореть, значит в электрической цепи есть напряжение. Это говорит о том, что диагностированная часть проводки находится в рабочем состоянии.
4. Процедура диагностики проводится таким же образом для остальной проводки.
5. Если проверка показала, что лампочка не загорается, это говорит об отсутствии напряжения в цепи. Причину неисправности нужно искать между этой точкой и последней точкой, где был ток.

Канал ВАЗ 2101-2107 в ролике показал, как проводится процедура диагностики заряда аккумулятора.

В зависимости от типа подключения напряжение в цепи может появиться только после включения зажигания.

В случае короткого замыкания одним из вариантов поиска является демонтаж предохранителя и подключение тестера (вольтметра или мультиметра) или «контроля» к контактам его гнезда.При проверке необходимо отключить остальные компоненты электросистемы на диагностируемом участке цепи, чтобы не было напряжения. Если вы используете тестовую лампу, то после подключения контактов к розеткам необходимо переместить провода в разные стороны. Если во время выполнения задания лампа начала гореть, это говорит о том, что где-то на участке произошло короткое замыкание. Скорее всего, изношена изоляция провода.

Диагностика заземления проводится для проверки надежности подключения электроприборов к массе машины:

1. Открыть капот и отсоединить аккумулятор.Один из контактов испытываемого устройства должен быть подключен к массе, то есть к корпусу или металлу на автомобиле.
2. Второй контакт подключается к точке разветвления или заземления.
3. Если в результате подключения загорелась «контрольная», это говорит о том, что с массой на диагностированном участке цепи все в порядке.

Пользователь Роман Ростовчанин рассказал об ошибках, которые нельзя допускать при проверке заземления контактов.

Как найти поврежденный участок проводки:

1. Необходимо отключить напряжение от диагностируемого участка цепи. Сечение проводки проверяется с помощью лампы при подключенном источнике напряжения.
2. Два конца провода от источника света подключены к разным концам электрической цепи или к положительному выводу и массе машины. Когда загорается индикатор, обрывов проводки нет. Если лампа не включается, то нужно искать место повреждения.
3. Диагностика замка зажигания проводится аналогично, «контроль» подключается к его выводам для проверки. Когда переключатель активирован, должен загореться источник света.

Если причиной неисправности электроприборов является наличие обрыва, то визуально найти поврежденный участок практически невозможно, так как на контактах сложно увидеть окисление или их повреждение. Для решения проблемы можно попробовать переместить подключенный провод или переподключить контакты.Иногда это решает проблему. Что касается замены поврежденного участка цепи, вам просто нужно отрезать изношенный провод, а вместо него подключить новый. Место стыка заделывают или обматывают изолентой.

Если вы решили полностью поменять проводку в автомобиле, рекомендуем обратиться к специалисту.

Если неисправность заключается в перегоревшем предохранителе, то такую ​​проблему можно определить визуально. Обрыв провода в теле детали говорит о необходимости его замены.При замене устройств используйте предохранители одинаковой мощности; использование запасных частей с другими номинальными характеристиками не рекомендуется. Дело в том, что для разных участков электрической цепи требуется разный уровень защиты. Мощность устройства указана на его корпусе. Если какая-то деталь выходит из строя, то перед заменой необходимо найти причину. Чаще всего срываются предохранители из-за короткого замыкания, которое связано с обрывом или изношенной проводкой.

Пользователь Валерий Потапенко в своем видео дал рекомендации по поиску и замене вышедших из строя предохранителей.

Перемычки с перегоранием могут использоваться в электрических цепях машины. Их применяют на участках электропроводки, не защищенных устройствами безопасности, например, в цепях системы зажигания. Основное сходство перемычек и предохранителей в том, что диагностику обеих частей можно проводить визуально. Для проверки необходимо отключить аккумулятор от источника питания, затем демонтировать перемычку и оценить ее состояние. Если визуальная диагностика показала необходимость замены, то прибор меняют.

Как не допустить неисправностей в проводке?

Что нужно учитывать, чтобы не столкнуться со сбоями в работе электрических цепей:

1. Процедуру замены проводов необходимо проводить при отключенных электроприборах и аккумуляторной батарее.
2. Отключение и включение контактов аккумулятора разрешается только при выключенном зажигании.
3. При проверке проводки нельзя допускать короткого замыкания, это может привести к поломке электроприборов.
4. Не используйте металлические инструменты для снятия предохранительных устройств.
5. Не отсоединяйте аккумулятор при работающем двигателе. В результате автовладелец может столкнуться с проблемой выхода из строя регулятора напряжения и других компонентов схемы.
6. При проверке работоспособности генераторной установки с диодным мостом нельзя использовать мегомметр с питанием от сети с напряжением более 12 вольт.
7. При сварке кузова аккумулятор и генератор должны быть отключены.Также необходимо отключить компьютер от источника питания, если таковой имеется.
8. Не ремонтируйте и не заменяйте проводку при выключенном двигателе.
9. Периодически заряжайте аккумулятор и очищайте его клеммы.

ГРМ и особенности замены

Многих начинающих автомобилистов часто интересует вопрос, когда менять топливный фильтр. Важно знать, что это такое. Этот элемент очищает газ перед его поступлением в цилиндры двигателя. Чистое топливо — это надежная работа машины.

От чего защищает фильтр?

Ни для кого не секрет, что топливо на наших заправках некачественное. Бензин содержит песок, ржавчину, металлическую окалину — все это оседает на фильтре. Если эти вещества попадут в мотор, основные детали будут изнашиваться намного быстрее.

В результате собственник получит необходимость в капитальном ремонте. Кроме того, окисленная сера, а точнее серная кислота, образующаяся при сгорании топлива, губительно действует на металлические поверхности.Нормально работающий топливный фильтр полностью улавливает различные загрязнения и пыль, конденсат, ржавчину и вкрапления парафина. Не используйте грязный элемент. И если автовладелец задумывается, поменять ли топливный фильтр, или почистить старый, его обязательно нужно менять. Если пренебречь регламентом, проблемы с автомобилем не заставят себя долго ждать. Будет нарушен стабильный запуск двигателя, могут быть повреждены различные элементы системы впрыска. Забитый элемент влечет за собой засорение карбюратора, повышенный расход топлива и падение мощности двигателя.

Разновидности

Срок, когда нужно менять топливный фильтр, также зависит от характеристик той или иной детали. Некоторые элементы имеют большой срок службы, а другие приходится менять очень часто. Все существующие на автомобильном рынке фильтры можно разделить на два типа. Он погружной и ствольный. Погружной элемент часто находится в корпусе топливного насоса и вместе с осадком помещается в бак. Есть модели, в которых полностью отсутствует возможность замены фильтра.Элемент основной очистки расположен на участке топливопровода между силовым агрегатом и бензобаком. Помимо места установки, фильтры различаются еще и типом крепления. Для замены большинства моделей требуется стандартный набор гаечных ключей и отверток. Некоторые элементы можно удалить вручную без использования инструмента. А иногда производители монтируют его на специальном оборудовании.

Тогда для разборки потребуется такой же специальный инструмент. Из-за этого автовладельцам необходимо чаще обращаться в профессиональные СТО.

Когда замена очевидна?

Система фильтрации топлива имеет два уровня очистки. Один из них грубый (для удаления крупных частиц), а второй — тонкий. Этот тонкий элемент чаще всего располагается между двигателем и баком. Специалисты, отвечая на вопрос, когда менять топливный фильтр, настаивают на том, чтобы замену производили каждые 60 000 км пробега автомобиля. Забитые чистящие элементы, как уже было отмечено, могут привести к плачевным последствиям. Например, в результате засорения фильтра возникает значительная нагрузка на топливный насос.Он может быстрее выйти из строя, а именно выгореть, работая «всухую».

Автомобиль может буксировать, глохнуть или вообще не заводиться. Кроме того, загрязненный фильтр влияет на работу АКПП — электронная система АКПП неправильно интерпретирует команды мотора. Переключение происходит с опозданием или автоматическая коробка передач вообще не переключается. Вы можете проверить состояние топливного фильтра на небольшой скорости. При резком нажатии на газ машина должна набирать скорость. Если вместо разгона появляются рывки или двигатель отказывается набирать обороты, то фильтр необходимо срочно заменить.Часто в самом начале проблемы машина не подает никаких признаков ее наличия. И только когда полностью перестает поступать топливо в силовой агрегат, владельцы задумываются о проблеме и усиленно ищут причину. Сколько менять топливный фильтр? Для каждого автомобиля этот регламент разный и указан в инструкции.

Даты замены

Все современные автопроизводители для своих автомобилей устанавливают достаточно точные графики замены расходных материалов.Итак, в среднем рекомендуется заменять чистящие элементы каждые 40-50 тысяч км. Эти цифры актуальны для бензиновых двигателей. На дизельных двигателях сроки замены фильтров короче.

Погружные фильтры для автомобилей Ford можно менять реже — каждые 70 тыс. Км. Форд Фокус вообще можно заменить. Производитель комплектует автомобиль необслуживаемым элементом, способным работать без замены в течение всего периода эксплуатации. Но все дело в иномарках.Но в случае с отечественными автомобилями сроки немного другие. Информация для тех, кто не знает, сколько нужно менять топливный фильтр на наших машинах: это нужно делать каждые 10-30 тысяч километров. Причина тому — низкое качество топлива. Но и здесь не все так просто. Если воспользоваться официальными рекомендациями отечественных автопроизводителей, на ТО можно просто не попасть. Владельцы на профильных форумах часто говорят, что при малых пробегах фильтрующий элемент выглядит так, будто через него прошел не газ, а хотя бы масло.Опытные специалисты и автомобилисты со стажем рекомендуют не смотреть в инструкции, а послушать собственный автомобиль. Сам двигатель подскажет, как часто нужно менять топливный фильтр.

Сроки замены для популярных автомобилей

Для ВАЗ-2114, 2107 и других классических моделей частота замены 30 тыс. Км. Тот же период для Рено Логан. У Renault Megane фильтр более надежный — он может проехать до 120 000 км.

У Дастера и Кенго с дизелями срок невелик — всего 10 000 км.У Тойота Камри ресурс элемента составляет 80 000 км. В Nissan Almera установлен фильтр, рассчитанный на весь срок службы. А тем, кто не знает, сколько менять топливный фильтр, заправляя российским бензином, необходимо эти цифры разделить на 2.

Последствия эксплуатации ТС с забитым топливным фильтром

Многие автовладельцы не задумываются и не вижу ничего плохого при эксплуатации авто с грязными чистящими элементами. Однако это очень опасно.Стоит более подробно рассмотреть возможные неисправности. И тогда каждый решит для себя, нужно ли менять топливный фильтр или можно обойтись без него. Во-первых, грязный фильтрующий элемент уже не справляется с очисткой топлива. Таким образом, часть загрязнения попадает дальше по топливной системе. Далее топливопроводы, а с ними и форсунки, чаще всего забиваются. В результате двигатель не может нормально работать, и на него ложится большая нагрузка. Недостаточно очищенное топливо не сгорит полностью.Продукты сгорания, которые оседают на стенках камер сгорания, будут скапливаться на клапанах.

Это увеличивает риск перегрева и приводит к неисправности двигателя и, в конечном итоге, к капитальному ремонту. Расход топлива связан с психологией водителей. При грязном фильтре мотор заметно теряет мощность. Машина не хочет ехать, но водитель все сильнее нажимает на газ. Форсунка впрыснет в цилиндры еще больше топлива, но ничего не изменится, только расход увеличится.Вот почему так важно знать, когда нужно менять топливный фильтр. Ведь даже замена форсунок (а она самая маленькая) намного дороже, чем новый чистящий элемент.

Топливный фильтр для дизельного двигателя и его характеристики

Дизель и бензин существенно отличаются. Дизельное топливо содержит водный конденсат, и именно он содержит в себе различные примеси. Поэтому основное отличие такого фильтра — его способность задерживать воду. Это пагубно сказывается на работе мотора.В лучшем случае упадет только КПД и мощность. В худшем случае произойдет гидроудар — это капитальный ремонт.

Как часто менять дизельный фильтр

Что касается срока службы чистящих элементов у таких силовых агрегатов, то они ниже по сравнению с аналогами для бензиновых.

Автопроизводители официально рекомендуют замену каждые 30 тысяч километров на импортные двигатели, да и то при условии качественного топлива. А в случае с бытовым топливом этот период можно разделить на три.По большому счету, автомобиль сам сообщит своим поведением, когда нужно менять топливный фильтр. Это будет самая правильная частота.

Резюме

Для эффективной работы двигателю необходимо качественное и чистое питание. При попадании в баллоны газовых баллонов с песком или металлической накипью проводится капитальный ремонт. Необходимо вовремя менять все фильтры, и тогда машина прослужит своему хозяину долго.

В чем разница между обычными, электронными и безраспределительными системами зажигания?

Если вы, как и многие люди, знаете, что когда вы поворачиваете ключ в замке зажигания, двигатель заводится, и вы можете управлять автомобилем.Однако вы можете не знать, как работает эта система зажигания. Если на то пошло, вы можете даже не знать, какой тип системы зажигания используется в вашем автомобиле.

Различные типы систем зажигания

• Обычная : Хотя это называется «обычной» системой зажигания, это что-то вроде неправильного названия. Они не используются на современных автомобилях, по крайней мере, в США. Это система зажигания более старого типа, в которой используются точки, распределитель и внешняя катушка. Они требуют больших затрат на обслуживание, но легко ремонтируются и довольно дешевы.Интервалы обслуживания варьировались от каждых 5000 до 10 000 миль.

• Электронное : Электронное зажигание — это модификация традиционной системы, и вы найдете ее широко распространенной сегодня, хотя системы без распределителя становятся все более распространенными. В электронной системе у вас все еще есть распределитель, но точки были заменены на приемную катушку, и есть электронный модуль управления зажиганием. У них гораздо меньше шансов выйти из строя, чем у обычных систем, и они обеспечивают очень надежную работу.Интервалы обслуживания для этих типов систем обычно рекомендуются каждые 25 000 миль или около того.

• Без дистрибьютора : Это новейший тип системы зажигания, и он начинает очень широко применяться на новых автомобилях. Он сильно отличается от двух других типов. В этой системе катушки расположены непосредственно на свечах зажигания (нет проводов свечей зажигания), и система полностью электронная. Он управляется компьютером автомобиля. Возможно, вы более знакомы с ней как с системой «прямого зажигания».Они требуют очень небольшого обслуживания, и некоторые автопроизводители требуют 100 000 миль между услугами.

Развитие систем зажигания дало ряд преимуществ. Водители с более новыми системами получают лучшую топливную экономичность, более надежную работу и меньшие затраты на техническое обслуживание (обслуживание систем дороже, но при техническом обслуживании, которое требуется только каждые 100 000 миль, многим водителям, возможно, никогда не придется платить за обслуживание).

Система зажигания двигателя ВАЗ-2106.ИЖ 2126 (Ода)

8-система-зажигания-двигателя-ВАЗ-2106.html

Распределитель зажигания 30.3706: 1 — ролик; 2 — провод подвода тока к распределителю; 3 — конденсатор; 4 — пружинная защелка; 5 — корпус вакуумного регулятора; 6 — мембрана; 7 -; 8 — тяга вакуумного регулятора; 9 — опорная плита регулятора опережения зажигания; 10 — ротор распределителя; 11 — боковой электрод с вилкой: 12 — центральный электрод с вилкой; 13 — крышка распределителя; 14 — уголь центрального электрода; 15 — резистор; 16 — токоразносная пластина ротора; 17 — пружина центробежного регулятора опережения зажигания; 18 — ведущая пластина центробежного регулятора; 19 — грузик регулятора опережения зажигания; 20 — кулачок выключателя; 21 — пластиковый упор рычажка; 22 — прерыватель рычажок с подвижным контактом; 23 — контакты прерывателя; 24 — подвижная плита прерывателя; 25 — винт крепления контактной группы; 26 — стойка с неподвижным контактом выключателя; 27 — паз; 28 — корпус распределителя зажигания.

Описание конструкции

В двигателе ВАЗ-2106 применяется аккумуляторная система зажигания с номинальным напряжением в первичной цепи 12 В. Система состоит из распределителя с механическим прерывателем, катушек зажигания, свечей зажигания, проводов высокого и низкого напряжения. Система зажигания обеспечивает зажигание рабочей смеси в камерах сгорания цилиндров в соответствии с последовательностью работы цилиндров.

Питание к системе зажигания подается от выключателя зажигания (см.»Электрическое оборудование»).

Катушка зажигания Б-117А — повышающий трансформатор, преобразующий импульсный ток низкого напряжения в ток высокого напряжения. Обмотки катушки установлены в корпусе из тонкой оцинкованной стали, закрытом крышкой из изоляционного материала. Для охлаждения обмоток в корпус катушки трансформатора заливается масло. В крышке выполнены два низковольтных вывода и гнездо для провода высокого напряжения.

Распределитель зажигания модели 30.3706 преобразует постоянный ток цепи низкого напряжения в импульсный и распределяет импульсы тока высокого напряжения по свечам зажигания.Конструктивно совмещен с выключателем тока низкого напряжения, центробежными и вакуумными регуляторами опережения зажигания.

Распределитель установлен в передней части блока цилиндров с левой стороны.

Корпус распределителя отлит из алюминиевого сплава. В валу корпуса запрессованы два подшипника скольжения, в которых вращается ролик. Под ведущей пластиной центробежного регулятора установлена ​​опорная плита регулятора с кулачком прерывателя.К базовой плите два винта ротор (бегунок) застегивается. При вращении ролика грузики центробежного регулятора под действием центробежных сил разгоняются и поворачивают четырехгранный кулачок прерывателя на определенный угол в направлении крашения ролика. При этом контакты размыкаются с некоторым опережением, тем большим, чем выше обороты двигателя. Угол поворота ограничивается размером паза в базовой пластине ротора.

Прерыватель состоит из стойки с неподвижным контактом, рычажки с подвижным контактом и текстолитового (или пластикового) упора, который под действием пластинчатой ​​пружины прижимается к четырехгранному кулачку ролика распределителя.При вращении кулачка контакты замыкаются и размыкаются. Кулачок промасленный фетровый филый, пропитанный двигатель. При эксплуатации автомобиля необходимо регулярно не реже (чем раз в 15 тыс. Км пробега) проверять и регулировать зазор между контактами прерывателя (см. «Проверка и регулировка зазора между контактами прерывателя»).

Пластина, на которой смонтирован прерыватель, установлена ​​на шарикоподшипнике, позволяющем ему вращаться относительно кулачка. Пластина соединена тягой с диафрагмой вакуумного регулятора.Под действием разрежения, передаваемого через трубку от штуцера карбюратора к диафрагме вакуумного регулятора, тяга поворачивает прерыватель вместе с подвижной пластиной относительно кулачка, обеспечивая тем самым оптимальный момент зажигания при работе двигателя на различные режимы.

Для исключения сильного искрения и подгорания контактов прерывателя параллельно им подключается конденсатор. Устанавливается снаружи на корпусе распределителя.

Сверху корпус распределителя закрыт пластиковой крышкой с гнездами для проводов высокого напряжения. На внутренней части крышки распределителя расположены выводы контактов проводов высокого напряжения, а в вывод центрального провода вставлен подрессоренный кусок угля, который упирается в токоразносную пластину ротора. Ротор установлен на опорной пластине центробежного регулятора опережения зажигания и служит для распределения тока высокого напряжения от катушки зажигания до свечей в соответствии с операционной процедуры цилиндров двигателя (1-3- 4-2).Ротор (как и ролик) вращается по часовой стрелке (вид сверху).

Свечи А17ДВ (или их аналоги) неразъемной конструкции, ввинчиваются в отверстия головки цилиндров двигателя с левой стороны.
