Задний мост является достаточно надёжным агрегатом автомобиля ВАЗ 2107, но, несмотря на свой массивный внешний вид, механизм требует регулярного техобслуживания, без которого может преждевременно выйти из строя. Этот узел может служить достаточно долго, если правильно и бережно его эксплуатировать, по возможности избегая предельных режимов вождения транспортного средства. Спокойная и аккуратная езда без резких нажатий на педаль газа и тормоза, жёстких включений сцепления и тому подобных перегрузок будут способствовать исправности и долговечности заднего моста.

ФУНКЦИИ ЗАДНЕГО МОСТА ВАЗ 2107

Седьмая модель ВАЗ завершает собой линейку заднеприводных машин, выпущенных волжским автозаводом: все последующие модели, начиная с ВАЗ 2108, были оснащены передним или полным приводом. Таким образом, крутящий момент от двигателя «семёрки» через другие элементы трансмиссии передаётся задним колёсам.  Задний мост — один из компонентов трансмиссии, включающий в себя дифференциал и главную передачу. Дифференциал служит для раздачи крутящего момента между полуосями задних колёс, когда автомобиль поворачивает или движется по неровной дороге. Главная же передача усиливает крутящий момент, который передаётся на полуоси моста посредством сцепления, КПП и карданных валов. Если полученный крутящий момент принять за 1, то дифференциал может распределить его между полуосями в соотношении 0,5 к 0,5 или в любом другом, например, 0,6 к 0,4 или 0,7 к 0,3. Когда такое соотношение равно 1 к 0, одно колесо не вращается (например, попало в яму), а второе буксует (на льду или мокрой траве).

Седьмая модель ВАЗ завершает собой линейку заднеприводных машин, выпущенных волжским автозаводом

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Задний мост «семёрки» имеет следующие параметры:

• длина — 1400 мм;
• диаметр дифференциала — 220 мм;
• диаметр чулка — 100 мм;
• передаточное число равно 4,1, т. е. соотношение зубьев ведомой и ведущей шестерён составляет 41 к 10;
• вес — 52 кг.

ИЗ ЧЕГО СОСТОИТ ЗАДНИЙ МОСТ

Конструкция заднего моста «семёрки» включает довольно большое количество элементов, в числе которых:

1. Крепёжные болты тормозного барабана.
2. Направляющие штифты.
3. Маслоотражатель подшипника полуоси.
4. Тормозной барабан.
5. Кольцо барабана.
6. Цилиндр заднего тормоза.
7. Штуцер для прокачки тормозов.
8. Подшипник полуоси.
9. Запорное кольцо подшипника.
10. Фланец балки моста.
11. Сальник.
12. Опорная чашка пружины.
13. Балка моста.
14. Кронштейн подвески.
15. Направляющая полуоси.
16. Гайка подшипника дифференциала.
17. Подшипник дифференциала.
18. Крышка подшипника дифференциала.
19. Сапун.
20. Сателлит.
21. Ведомая шестерня главной передачи.
22. Левая полуось.
23. Шестерня полуоси.
24. Картер редуктора.
25. Регулировочное кольцо ведущей шестерни.
26. Распорная втулка.
27. Подшипник ведущей шестерни.
28. Сальник.
29. Грязеотражатель.
30. Фланец-вилка карданного шарнира.
31. Гайка.
32. Маслоотражатель.
33. Ведущая шестерня главной передачи.
34. Ось сателлитов.
35. Опорная шайба шестерни полуоси.
36. Коробка дифференциала.
37. Правая полуось.
38. Кронштейны полуоси.
39. Упорная пластина подшипника полуоси.
40. Щит заднего тормоза.
41. Колодка заднего тормоза.
42. Фрикционная накладка.
43. Фланец полуоси.
44. Стопорная пластина.
45. Крепёжные болты крышки подшипника.

Задний мост состоит из компонентов полуосей, редуктора и главной передачи

КОРПУС

Все рабочие механизмы заднего моста размещены в балке, а также в картере редуктора. Балка выполнена из двух кожухов, соединённых продольной сваркой. Подшипники и сальники полуосей расположены во фланцах на концах балки. К корпусу балки, помимо этого, приварены крепёжные элементы подвески. Посредине балка расширена и имеет проём, в котором закреплён картер редуктора. В верхней её части установлен сапун, через который поддерживается связь полости моста с атмосферой, благодаря чему давление в полости не поднимается выше допустимого и внутрь детали не попадает грязь.

Все рабочие механизмы, участвующие в передаче крутящего момента, размещены в балке моста и картере редуктора

РЕДУКТОР

Главная передача состоит из ведущей и ведомой шестерён, имеющих гипоидное зацепление, т. е. оси шестерён не пересекаются, а перекрещиваются. Благодаря специфической форме зубьев обеспечивается одновременное зацепление сразу нескольких из них и, как следствие, снижается нагрузка на зубцы и увеличивается их долговечность. Двухсателлитный конический дифференциал, кроме расположенных на общей оси сателлитов, включает коробку и две шестерни, при этом сателлиты пребывают в постоянном зацеплении с шестернями.

Редуктор заднего моста ВАЗ 2107 содержит дифференциал и главную передачу

ПОЛУОСИ

«Семёрка» оснащена так называемыми полуразгруженными полуосями заднего моста, которые принимают на себя изгибающие усилия как в горизонтальной, так и в вертикальной плоскости. Полуось, по сути, — это вал, изготовленный из стали марки 40Х, на внутреннем конце которого находятся шлицы, на внешнем — фланец. Внутренний конец полуоси связан с шестернёй дифференциала, внешний расположен во фланце балки, к которому крепятся тормозной барабан и колесо. Удерживаться на месте полуоси позволяет упорная пластина подшипника, которая также закреплена на балке.

ВАЗ 2107 оснащён полуразгруженными полуосями заднего моста, которые принимают на себя изгибающие усилия как в горизонтальной, так и в вертикальной плоскости

ПРИЗНАКИ НЕИСПРАВНОСТИ

Как только водитель заметил какие-либо изменения в работе заднего моста (например, появились посторонние звуки, которых раньше не было), он должен как можно быстрее отреагировать на эти перемены, чтобы не усугубить возможную неисправность. Наиболее типичным признаком таких неполадок может быть повышенный уровень шума:

• исходящий от задних колёс;
• во время работы заднего моста;
• при разгоне машины;
• при торможении мотором;
• при разгоне и торможении мотором;
• во время поворота транспортного средства.

Помимо этого, свидетельствовать о неисправности заднего моста могут стук в начале движения авто и утечка масла.

Утечка масла свидетельствует о неисправности заднего моста ВАЗ 2107

СКРЕЖЕТ ПРИ ДВИЖЕНИИ

Причинами скрежета со стороны заднего моста при движении автомобиля могут быть:

• износ или разрушение подшипников полуоси или дифференциала;
• деформация балки или полуосей;
• неправильная регулировка, повреждение или износ шестерён или подшипников редуктора и дифференциала;
• износ шлицевого соединения с полуосевыми шестернями;
• неправильная регулировка зацепления зубьев шестерён главной передачи;
• недостаточное количество масла.

КАРДАН КРУТИТСЯ, А МАШИНА НЕ ЕДЕТ

Если карданный вал вращается, а машина при этом стоит на месте, причиной может быть выход из строя шлицевого соединения полуоси или износ зубьев шестерён дифференциала или главной передачи. В любом случае если кардан крутится, а машина не едет, это свидетельствует о достаточно серьёзной поломке и, скорее всего, потребуется замена полуосей подшипников или шестерён.

ТЕЧЬ МАСЛА ИЗ КОРПУСА И СО СТОРОНЫ ХВОСТОВИКА

Наиболее вероятные причины течи масла из корпуса заднего моста:

• износ или повреждение сальника ведущей шестерни;
• износ сальника полуоси, определяемый по замасливанию тормозных щитов, барабанов и колодок;
• ослабление болтов крепления картера редуктора заднего моста;
• повреждение уплотнительных прокладок;
• осевой люфт хвостовика;
• заклинивание сапуна.

КОЛЁСА ЗАКЛИНЕНЫ И НЕ ВРАЩАЮТСЯ

Если заклинило задние колёса, но барабан и колодки при этом в порядке, причиной такой неисправности может быть выход из строя подшипников или самой полуоси. Скорее всего, в этом случае подшипники рассыпались или полуось деформировалась (например, вследствие удара) и детали нуждаются в замене.

Немного просочившегося масла из моста через сальник полуосей + пыль от колодок = неплохой «клей». Итог: снимать барабан и смотреть. Если все пружины на месте, колодку не оборвало, то брать наждачку и чистить барабан и колодки. Предварительно промыть их очистителем карбюратора или похожей жижой. Продаётся в баллонах.

змей подколодный

https://auto.mail.ru/forum/topic/klassika_zaklinilo_zadnee_koleso_odno/

РЕМОНТ ЗАДНЕГО МОСТА

Любой ремонт заднего моста, как правило, довольно сложный и дорогостоящий, поэтому прежде чем к нему приступать, следует провести тщательную диагностику и убедиться в том, что причина неисправной работы автомобиля кроется именно здесь. Если при движении транспортного средства появились посторонние шумы, которых раньше не было, нужно постараться определить, в какой момент они появляются. Если задний мост издаёт гул и под нагрузкой (при движении с включённой КПП), и без неё (на нейтральной скорости), то, скорее всего, дело не в нём. Но когда шум слышен только под нагрузкой, нужно разбираться с задним мостом.

Для ремонта различных узлов заднего моста потребуются:

• набор рожковых и накидных ключей;
• зубило и выколотка;
• съёмник для подшипников;
• молоток;
• кернер или простой карандаш;
• динамометрический ключ;
• набор щупов;
• штангенциркуль;
• ёмкость для слива масла.

ПОДШИПНИК ХВОСТОВИКА

Используемый в хвостовике редуктора подшипник имеет:

• маркировку 7807;
• внутренний диаметр — 35мм;
• внешний диаметр — 73мм;
• ширину — 27мм;
• вес — 0,54 кг.

Чтобы заменить подшипник хвостовика редуктора, следует:

1. Подготовить молоток, плоскую отвёртку, зубило, съёмник и ключи на 17 и на 10.

   Для замены подшипника хвостовика потребуются молоток, плоская отвёртка, зубило, ключи на 17 и на 10

2. Открутить гайку фиксирующей скобы.

   Чтобы добраться до подшипника, необходимо открутить гайку фиксирующей скобы

3. Открутить крепёжные болты крышки подшипника.

   После этого следует отвинтить крепёжные

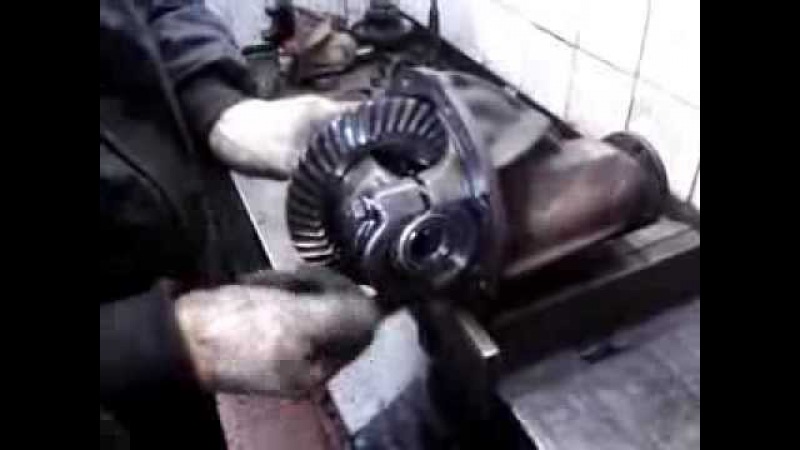

Как собрать редуктор заднего моста ВАЗ-2107

Разборку редуктора заднего моста мы рассмотрели в статье – Как разобрать редуктор заднего моста ВАЗ-2107

Перед сборкой промываем детали редуктора в керосине и осматриваем их. Проверяем состояние зубьев шестерен главной передачи.

Повреждения хотя бы одного зуба (выкрашивание, задиры рабочей поверхности) недопустимы.

Мелкозернистой шкуркой устраняем незначительные повреждения оси сателлитов, шеек шестерен полуосей и их посадочных отверстий в коробке дифференциала.

При серьезных повреждениях деталей заменяем их на новые.

При обнаружении даже незначительных повреждений поверхностей опорных шайб шестерен полуосей нужно заменить шайбы (с подборкой толщины шайб).

Подшипники ведущей шестерни и коробки дифференциала должны быть без износа, с гладкими рабочими поверхностями.

Плохое состояние подшипников является причиной шума и заедания зубьев шестерен.

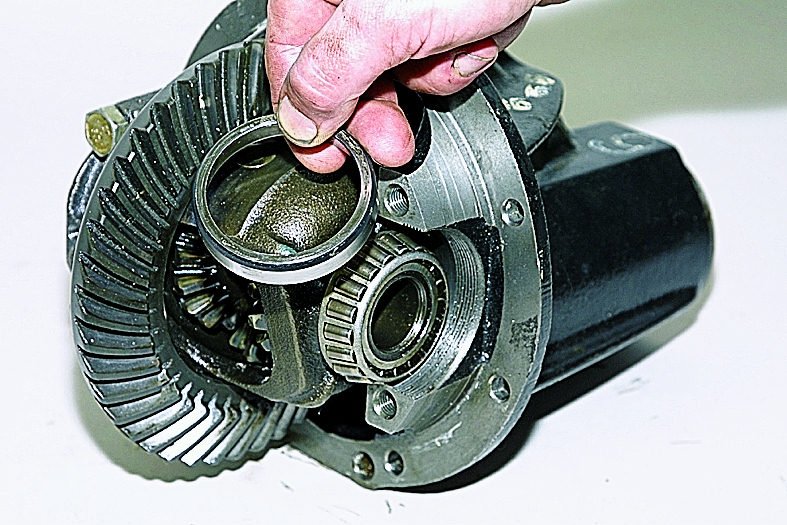

Внутренние кольца подшипников коробки дифференциала с сепараторами и роликами напрессовываем на коробку подходящим отрезком трубы.

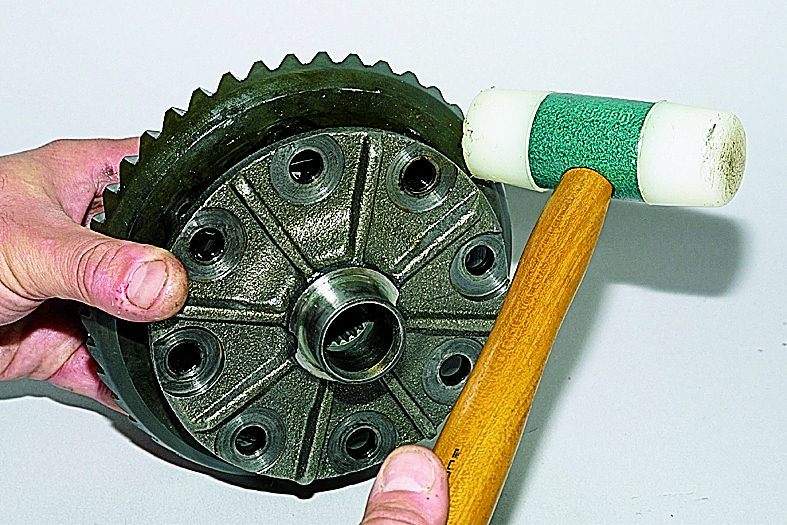

Закрепляем ведомую шестерню на коробке дифференциала.

При сборке дифференциала смазываем трансмиссионным маслом шестерни полуосей с опорными шайбами и сателлитами и устанавливаем их в коробку дифференциала.

Проворачиваем сателлиты и шестерни полуосей так, чтобы совместить ось вращения сателлитов с осью отверстий в коробке дифференциала, и вставляем ось сателлитов.

Осевой зазор каждой шестерни полуоси не должен превышать 0,1 мм.

При увеличенном зазоре заменяем опорные шайбы шестерен полуосей новыми — большей толщины.

Момент сопротивления вращению шестерен дифференциала не должен превышать 14,7 Нм (1,5 кгс.м) — шестерни проворачиваются рукой.

Проверяем легкость вращения шестерен дифференциала

Аналогично запрессовываем наружное кольцо заднего подшипника.

Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, установленного между торцом ведущей шестерни и внутренним кольцом заднего подшипника.

При замене главной пары редуктора или подшипников ведущей шестерни подбираем регулировочное кольцо.

Для этого изготавливаем приспособление из старой ведущей шестерни: привариваем к шестерне пластину длиной 80 мм и шлифуем пластину в размер 50-0,02мм относительно торца шестерни (плоскости прилегания регулировочного кольца).

Протачиваем (или обрабатываем мелкой шкуркой) место установки заднего подшипника на ведущей шестерне для того, чтобы внутреннее кольцо подшипника устанавливалось по скользящей посадке.

На изготовленное приспособление устанавливаем внутреннее кольцо заднего подшипника с сепаратором и роликами и вставляем приспособление в картер.

Затем устанавливаем внутреннее кольцо переднего подшипника с сепаратором и роликами и фланец ведущей шестерни.

Проворачивая за фланец шестерню для правильной установки роликов подшипников, затягиваем гайку крепления фланца моментом 7,9—9,8 Нм (0,8—1 ,0 кгс.м).

Закрепляем картер на верстаке так, чтобы его привалочная плоскость располагалась горизонтально.

Устанавливаем лекальную линейку в постели подшипников ребром для того, чтобы касание линейки постелей происходило по линии.

Набором плоских щупов определяем величину зазора между линейкой и пластиной приспособления.

Толщину регулировочного кольца определяем по разнице между зазором и отклонением от номинального положения новой шестерни (с учетом знака отклонения).

Маркировка отклонения от номинального положения (в сотых долях миллиметра со знаками «плюс» или «минус») нанесена на конической части хвостовика шестерни

Например, измеренный зазор равен 2,90 мм, а на шестерне нанесено отклонение от номинального положения —15.

Переводим отклонение в миллиметры: —15х0,01 = —0,15.

Требуемая толщина регулировочного кольца составит: 2,90—(—0,15) = 3,05 мм.

Устанавливаем регулировочное кольцо требуемой толщины на новую ведущую шестерню.

Извлекаем приспособление из картера редуктора и снимаем внутренние кольца переднего и заднего подшипников с сепараторами и роликами.

Подходящим отрезком трубы напрессовываем на новую ведущую шестерню внутреннее кольцо заднего подшипника с сепаратором и роликами.

Вставляем ведущую шестерню в картер редуктора.

Устанавливаем новую распорную втулку, внутреннее кольцо переднего подшипника с сепаратором и роликами и маслоотражатель.

Смазав рабочую кромку нового сальника смазкой Литол-24, запрессовываем его в гнездо картера.

Устанавливаем фланец ведущей шестерни.

Застопорив фланец, постепенно затягиваем гайку его крепления динамометрическим ключом до момента 118 Нм (12 кгсм).

Предварительный натяг подшипников ведущей шестерни контролируем динамометром, периодически проверяя момент сопротивления подшипников вращению ведущей шестерни.

Для этого на шейку фланца плотно наматываем в несколько оборотов прочную нить и крепим к ней динамометр.

Если момент сопротивления вращению оказался менее, 157 Нм (16 кгс.м) — для новых подшипников, а для подшипников после 30 км пробега — менее 39,2 Нм (4 кгс·м), то подтягиваем гайку крепления фланца, не превышая момент затяжки.

После этого вновь проверяем момент сопротивления вращению ведущей шестерни.

Если момент сопротивления оказался более 197 Нм (20 кгс·м) — для новых подшипников, а для приработанных подшипников — более 59,0 Нм (6 кгс·м), то предварительный натяг подшипников превышен.

В этом случае необходимо заменить чрезмерно деформированную распорную втулку новой и повторно провести сборку и регулировку.

Устанавливаем в карте редуктора дифференциал в сборе с подшипниками и регулировочные гайки так, чтобы они соприкасались с наружными кольцами подшипников. Затягиваем болты крышек подшипников требуемым моментом.

Из стальной пластины шириной 49,5 мм и толщиной 3—4 мм изготавливаем специальный ключ для затяжки регулировочных гаек.

Регулировку бокового зазора в зацеплении шестерен главной передачи и предварительный натяг подшипников коробки дифференциала проводим одновременно, в несколько этапов.

Заворачиваем левую регулировочную гайку (со стороны ведомой шестерни) до полного устранения зазора в зацеплении шестерен главной передачи.

Штангенциркулем измеряем расстояние между крышками подшипников

Заворачиваем левую регулировочную гайку (со стороны ведомой шестерни) до полного устранения зазора в зацеплении шестерен главной передачи.

Заворачиваем правую гайку до упора и подтягиваем ее на 1-2 зуба гайки

Затягивая левую гайку, устанавливаем требуемый боковой зазор 0,08—0,13 мм в зацеплении шестерен главной передачи.

При этом зазоре, покачивая ведомую шестерню, пальцами руки ощущаем минимальный люфт в зацеплении шестерен, сопровождающийся легким стуком зуба о зуб.

При затяжке гаек крышки подшипников коробки дифференциала расходятся, и расстояние между ними увеличивается.

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников до достижения расстояния между крышками 0,15—0,20 мм.

Установив предварительный натяг подшипников, окончательно проверяем боковой зазор в зацеплении шестерен главной передачи, который не должен измениться.

Для этого, медленно проворачивая ведомую шестерню на три оборота, пальцами контролируем люфт в зацеплении каждой пары зубьев.

Если зазор в зацеплении окажется больше требуемого (0,08-0,13 мм), то вращением регулировочных гаек приближаем ведомую шестерню к ведущей или отодвигаем, если зазор меньше.

Чтобы при этом сохранить установленный предварительный натяг подшипников, ведомую шестерню перемещаем, подтягивая одну из регулировочных гаек и ослабляя другую на тот же угол.

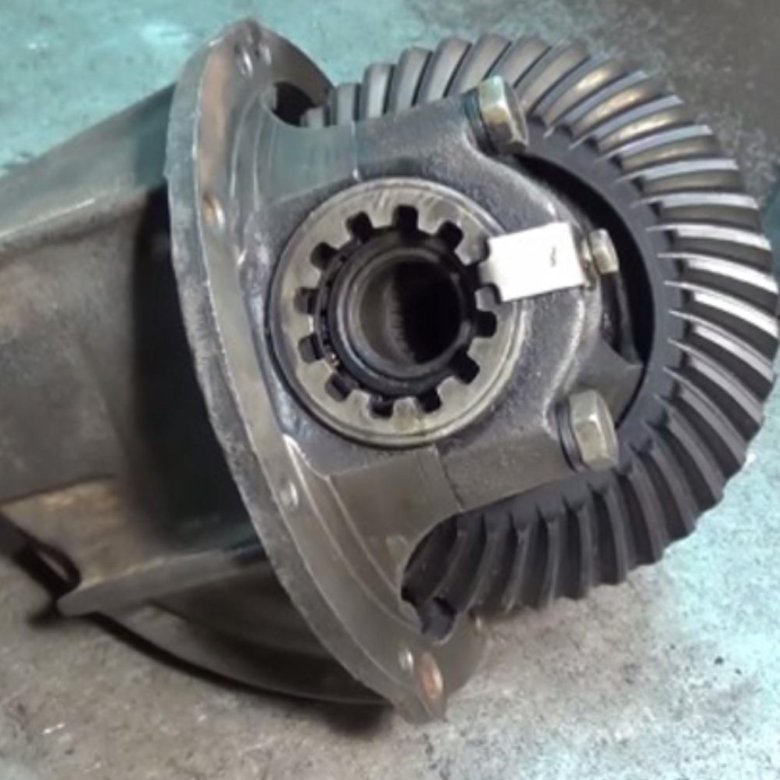

После регулировки устанавливаем стопорные пластины регулировочных гаек и закрепляем их болтами

Пошаговая замена редуктора заднего моста ваз 2107: видеоинструкция

При наличии неисправностей эти шестерни начинают шуметь. Даже сложно назвать это шумом, скорее всего, издаваемый звук можно определить как гудение.

Езда становится настолько невыносимой, что закладывает уши, поэтому необходимо производить ремонт редуктора.

Где расположен редуктор

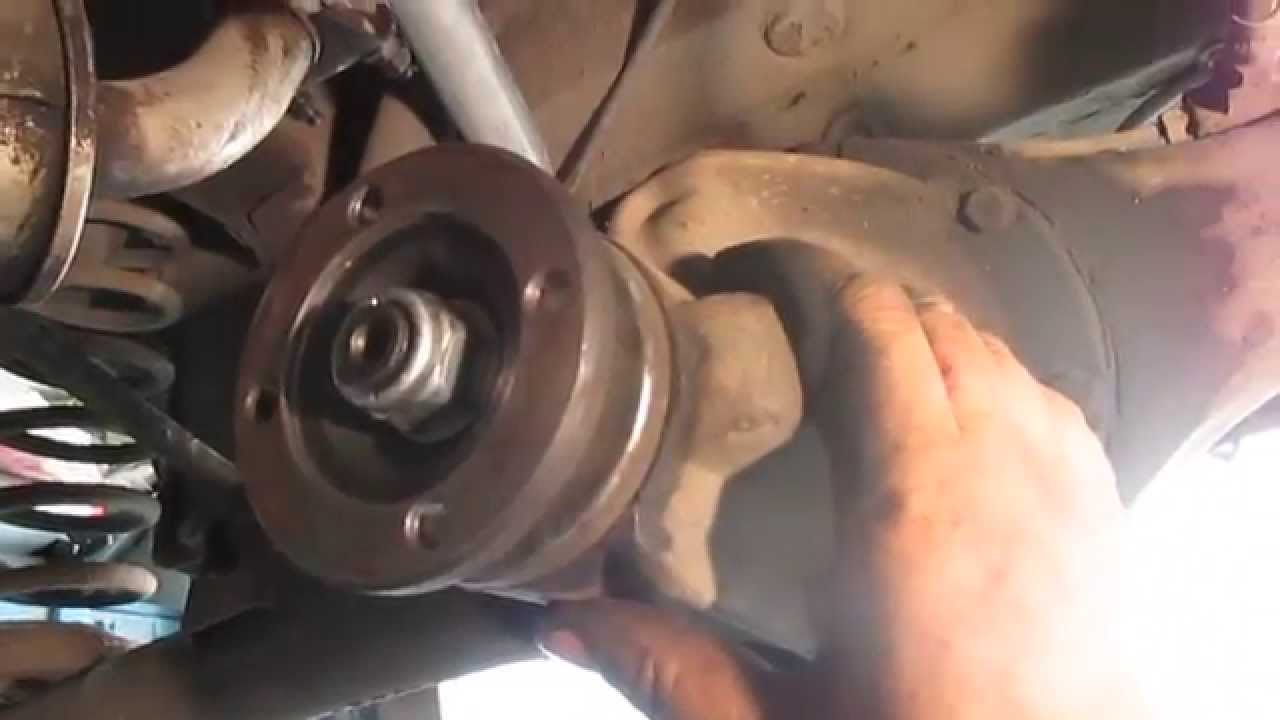

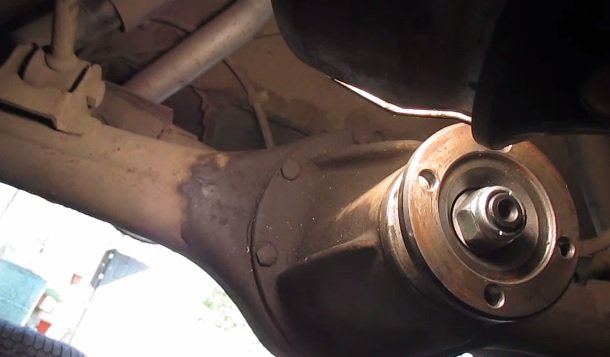

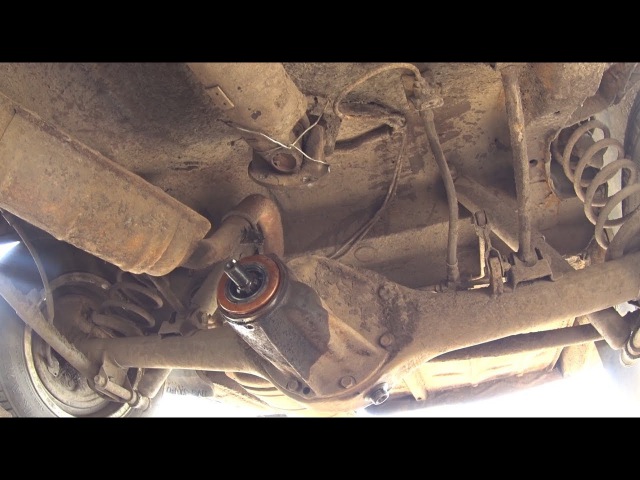

Задний редуктор ВАЗ-2107 расположен под багажником автомобиля, между колесами. Корпус устройства находится в заднем мосту, зафиксирован на нём при помощи 8 болтов.

Со стороны коробки передач можно увидеть фланец, к нему при помощи четырёх болтов фиксируется карданный вал. От каждого колеса к редуктору подходят полуоси — приводы.

Как определить поломку

Стоимость редуктора ВАЗ-2107 очень большая, а производить ремонт сложно. Не каждый водитель справится с обслуживанием этого механизма. Поэтому нужно перед началом проведения работ убедиться, что шум издает именно этот редуктор. Выполните следующие действия:

1. На ровном участке дороги разгонитесь от 20 до 90 км/ч. Прислушивайтесь к тому, появляются ли посторонние шумы из задней части автомобиля. Делайте это внимательно, разгон должен быть плавным.
2. Затем необходимо отпустить газ и произвести торможение двигателем. Обратите внимание на то, появляются ли посторонние звуки со стороны заднего редуктора.
3. После этого разгоняете машину до 100 км/ч, включаете нейтральную скорость и глушите двигатель. При этом, пока автомобиль будет двигаться по инерции, отмечаете для себя, возникают ли посторонние шумы.

Продолжающееся гудение как при включенной, так и выключенной скорости свидетельствует о том, что редуктор полностью исправен, проблем с ним нет. В том же случае, когда слышны шумы только лишь во время движения с включенной скоростью, необходимо проводить замену или ремонт заднего моста.

Диагностика редуктора

Для того чтобы окончательно убедиться в том, что проблема с редуктором заднего моста ВАЗ-2107 полностью отсутствует, необходимо выполнить следующие действия:

1. Под передними колесами остановить противооткатные башмаки.
2. Всю заднюю часть автомобиля необходимо поднять при помощи домкратов, чтобы мост был вывешен. Обязательно установите машину на опоры.
3. Запустите двигатель, после чего включите передачу и прибавьте газу. Главное — добиться того, чтобы на спидометре была та же скорость, которой вы достигали при поездке.

В том случае, когда при разгоне без нагрузки всё равно остался посторонний шум, следует понимать, что проблем в самом редукторе нет. Нужно тщательно просмотреть все остальные механизмы, входящие в конструкцию привода. Но если же при отсутствии нагрузки шум из редуктора не доносится, придется заниматься его ремонтом. Дело в том, что шестерни при износе шумят только под нагрузкой.

Почему ломается редуктор

Редуктор на «семерках» очень надежен, на многих автомобилях он откатывает и 100, и 300 тыс. км. Причём ни одного ремонта за этот период не проводится. Но на некоторых транспортных средствах износ шестерен появляется намного раньше, обычно это связано с неправильной эксплуатацией.

Причины, по которым выходят из строя шестерни редуктора:

1. Не производится замена смазки в редукторе.
2. Используется некачественное масло. В задний мост, как и в рулевой редуктор ВАЗ-2107, требуется заливать только качественное трансмиссионное масло.
3. Экстремальные режимы эксплуатации автомобиля, большие нагрузки и частые пробуксовки.
4. Недостаточное количество смазочного материала в редукторе.

Другими словами, если вы будете следить за состоянием сальников редуктора ВАЗ-2107, уровнем масла, а самое главное — не допустите чрезмерные нагрузки на привод, то механизм прослужит не один год.

Какие инструменты нужны для снятия

Для того чтобы произвести ремонт, вам необходимо снять задний мост. Для этого потребуется наличие следующих инструментов:

1. Накидные и рожковые ключи.
2. Выколотка и зубило.
3. Молоток.
4. Съемник для колец подшипников.
5. Простой карандаш (а лучше керн).
6. Ключ динамометрический.
7. Комплект щупов.
8. Емкость для слива смазочного материала.
9. Штангенциркуль.

Ремонт желательно проводить, установив автомобиль на смотровой яме или подъемнике. Но если таких удобств нет, можно всю заднюю часть максимально поднять над землей. Только смотрите за тем, чтобы передние колеса были максимально надежно зафиксированы.

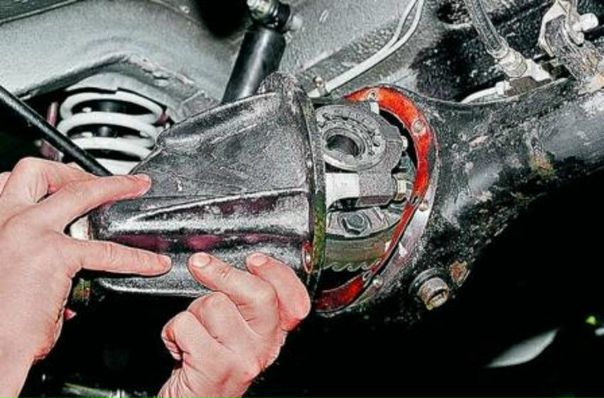

Как снять редуктор

Прежде чем начать процедуру снятия, нужно полностью слить всё масло, которое находится в заднем мосту. Для этого установите про него подходящую емкость и выкрутите пробку. Обязательно после проведения всех ремонтных работ и установки редуктора на место необходимо залить новое масло.

Процедура проведения ремонта выглядит следующим образом:

1. Выкручиваете болты, при помощи которых крепится карданный вал к фланцу заднего редуктора.
2. Заднюю половину карданного вала необходимо отсоединить и опустить вниз, чтобы она не мешала проведению работ. При сборке затяжка осуществляется с моментом 18 кгс/м.
3. Снимите задние колеса.
4. Выкрутите направляющие, которые находятся на тормозных барабанах.
5. Полностью демонтируйте тормозные барабаны и выкрутите четыре болта, которыми произведено крепление полуоси.
6. Только после этого полуось можно вытащить.
7. Чтобы демонтировать редуктор, необходимо выкрутить 8 болтов, с помощью которых произведено его крепление к заднему мосту.
8. После всех проведенных мероприятий можно полностью снять редуктор с автомобиля.

Обязательно проверьте, в каком состоянии находятся подшипники задних полуосей. Если они пришли в негодность, то нужно произвести замену.

Ремонт редуктора

При проведении регулировок и ремонта заднего редуктора необходимо обладать определенными навыками, а также соблюдать технологию. Обязательное требование – в вашем распоряжении должен быть специальный инструмент, съемники и стенды. Если всех этих инструментов у вас в наличии не имеется, то лучше отдать задний редуктор в ремонт профессионалу.

Если вы никогда не пробовали ремонтировать задние редукторы, но очень хотите это сделать, лучше сначала поучиться у опытных слесарей. Разборка редуктора моста ВАЗ-2107 несложная, но это такой узел автомобиля, который требует очень качественного обслуживания. Не следует экономить на этом.

Разборка узла

Чтобы разобрать редуктор, вам потребуется совершить следующие действия:

1. Выкрутите гайку крепления хвостовика.
2. Демонтируйте фланец, после чего выньте ведущую шестерёнку вместе с регулировочными кольцами.
3. Снимите сальник, внутреннее кольцо на подшипнике и маслоотражатель.
4. При помощи съемника извлеките на подшипниках наружные кольца.
5. Разберите ведущую шестерёнку вместе с механизмом дифференциала. Впоследствии обязательно нужно заменить распорную втулку.

Обязательно во время разборки механизма нужно наносить метки на крышках подшипников, чтобы при сборке установить их точно так же. Для нанесения меток рекомендуется использовать карандаш или керно. Пометьте правую и левую крышки, чтобы при установке не спутать их. Желательно при помощи керно наметить эти крышки.

С помощью выколотки и молотка необходимо извлечь сепаратор и внутренние колечки. Обратите внимание на то, что нельзя сильно стучать. Кольца выбиваются легким постукиванием по кругу. В том случае, если вы будете наносить удары только в одну точку, кольцо не вылезет. При ремонте заднего редуктора обычно меняются подшипники или главная пара. Это наиболее уязвимые элементы системы.

Разновидности главных пар

Существует несколько видов главных пар, у них различное передаточное число. Если вам нужна от автомобиля большая тяга, то нужно выбирать пару с максимальным передаточным числом. Если же вам необходимо добиться большей скорости, то передаточное число должно быть минимальным. В таблице приведены характеристики различных главных пар:

Из всех редукторов, которые выпускались для автомобилей ВАЗ, самым большим передаточным числом обладали пары, устанавливаемые на модели 2102. Но эту модель давно сняли с производства, приобрести в магазинах пары с таким соотношением очень сложно. Поэтому на автомобиль ВАЗ-2107, у которых двигатель имеет объем 1,5 или 1,6 л, устанавливались пары с редуктора 2103.

Если такой редуктор использовать совместно с пятиступенчатой коробкой передач, то сохранятся тяга и скорость. Обратите внимание на то, что не всегда целесообразно проводить ремонт заднего редуктора. Намного проще произвести замену редуктора ВАЗ-2107. И нужно учитывать тот факт, что новый редуктор, у которого нет пробега, окажется намного долговечнее, нежели восстановленный.

Источник: https://www.syl.ru/article/342341/snyatie-i-ustanovka-reduktora-vaz-

Особенности редукторов заднего моста ВАЗ-классика

Все автомобили ВАЗ-классика – заднеприводные, движение машины осуществляется за счет заднего моста, который является ведущим. Редуктор заднего моста ВАЗ – самая важная деталь в трансмисии, именно в нем находится главная передача.

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам.

Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число.

За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

• фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
• хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
• ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
• межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

Самое «тихоходным» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестеренке их 40. Чтобы сосчитать передаточное число редуктора, необходимо число зубьев планетарки разделить на число зубьев ведущего вала, для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равняется 4,3. Следующим, более скоростным, является РЗМ 2103 – у него соотношение 1041, а значит, передаточное число равно 4,1. И наконец, самым «быстрым» будет редуктор 2106, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Очень многие владельцы ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость очень будет кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

Редукторы на машине 2107

ВАЗ 2107 является последним автомобилем из серии заднеприводных ВАЗ – он позже всех начал выпускаться и дольше всех производился из всей «Классики», его производство закончилось в 2012 году. На машине устанавливались все типы редукторов, кроме 2102, выбор РЗМ зависел от типа и мощности двигателя.

Замена редуктора заднего моста ВАЗ 2106, 2107

Основная болезнь РЗМ – повышенный шум (гул), и загудеть редуктор может по разным причинам:

• в мосту недостаточно залито масло, или оно полностью отсутствует;
• не отрегулирован зазор между шестернями главной пары;
• шестерни изношены, на них имеются сколы и другие повреждения;
• главная пара имеет заводской брак, шестеренки не притерты с завода;
• открутилась или ослабла гайка хвостовика;
• износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестеренками дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

Редукторы ЗМ на ВАЗ-классике поддаются ремонту, но только в том случае, когда нет износа на шестернях. Если механизм уже ремонту не подлежит, он нуждается в замене. Замена редуктора заднего моста ВАЗ 2106 на «семерке» производим следующим образом:

• устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
• если автомашина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа производится не на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;
• отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;
• снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;
• снимаем тормозные колодки;
• отворачиваем с каждой стороны крепления полуосей заднего моста, каждая полуось крепится на четырех гайках;
• выпрессовываем полуоси, для этого понадобится специальный съемник, также можно изготовить самодельное приспособление;
• снимаем карданный вал, раскручивая четыре болта и гайки. Если будет устанавливаться тот же самый РЗМ, кардан с хвостовиком обязательно нужно пометить, это делается для того, чтобы поставить вал назад в этом же положении. Если установить кардан не по меткам, может начаться вибрация вала;
• отворачиваем восемь болтов крепления заднего редуктора (ключ на 13), снимаем узел.

На этом снятие редуктора ЗМ можно считать законченным, теперь остается либо отремонтировать механизм, либо установить вместо него новый.

Дефекты в редукторе ЗМ

Повышенный люфт в РЗМ может образоваться из-за износа пальца сателлитов дифференциала – если взяться за карданный вал и покрутить его по часовой и против часовой стрелки, этот люфт можно ощутить. Также повышенный зазор может образоваться из-за износа шлицов внутри корпуса самого дифференциала.

Если не отрегулированы зазоры в главной паре ЗМ, при движении авто возникает характерный шум:

• при повышении нагрузки (резком наборе скорости) слышен характерный вой в мосту;
• при сбросе газа шум пропадает.

Гудеть ЗМ может и по-другому, но вышеописанный характерный признак чаще всего можно слышать на автомобилях ВАЗ-классика. Изношенные зубья главной пары хорошо видны на «планетарке» – они становятся закругленными, и на них часто отмечаются следы ржавчины.

Регулировка редуктора заднего моста ВАЗ

Если главная пара в редукторе изношена, она подлежит замене. Но просто поставить на место шестерни нельзя, зазоры в них обязательно нужно отрегулировать. Всего выполняются два вида основных регулировок:

• подбирается толщина регулировочной втулки (шайбы) под хвостовик (ведущую шестерню). Шайба может иметь толщину от 2,6 мм до 3,5 мм;
• регулируется зазор между шестернями главной пары двумя регулировочными гайками корпуса дифференциала.

Шайба для хвостовика подбирается с таким расчетом, чтобы вал с ведущей конической шестерней крутился в корпусе редуктора без люфтов с усилием от руки (0,3-0,4 кг). При этом гайку хвостовика следует затягивать с усилием от 12 до 26 кг, обычно производят затяжку 18-19 кг.

Последний этап – регулировка преднатяга дифференциальных подшипников, с боков подтягиваются регулировочные гайки. Такую работу необходимо производить с индикатором, прибор должен показывать от 0,14 до 0,18 мм, зазор между шестернями должен быть в пределах 0,08-0,13 мм. После произведенной операции регулировочные гайки, чтобы они не поворачивались, фиксируются пластинами.

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора.

Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой.

Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Блокировка редуктора заднего моста ВАЗ

Блокировка редуктора заднего моста ВАЗ дает преимущества:

• повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
• позволяет авто быстрее разгоняться на старте;
• автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

• несколько увеличивается расход топлива;
• при разгоне машина хуже управляется;
• дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Источник: https://avtobrands.ru/osobennosti-reduktorov-zadnego-mosta-vaz-klassika/

Как производится замена сальника редуктора заднего моста ВАЗ 2107

Любой узел автомобиля может прийти в негодность по самым разным причинам. Произойти это может и с сальниками в редукторе заднего моста ВАЗ 2107. Подавляющее большинство автолюбителей считают замену этих сальников делом чрезвычайно сложным и немедленно отправляют машину в автосервис. В этой статье мы попытаемся доказать читателю, что поменять такой сальник можно и своими руками.

Назначение редуктора заднего моста

Редуктор заднего моста

Напрямую подать крутящий момент с двигателя на ведущие колёса нельзя: они будут вращаться слишком быстро и управлять машиной будет невозможно. Необходимо какое-то промежуточное звено между двигателем и колёсами.

Таким промежуточным звеном и является редуктор заднего моста.

Его задача — получить крутящий момент с двигателя и подать на ведущие колёса, предварительно распределив его в зависимости от расстояния, проходимого колёсами.

Причины замены сальника и симптомы неисправности

Сальники в редукторе меняют по одной причине: они начинают подтекать.

Сальник может состариться, порваться или же быть некачественным с самого начала, что неизбежно скажется на сроке его службы.

Кроме того, герметичность редуктора может быть нарушена из-за неправильного монтажа, в результате чего сальники сдавливаются слишком сильно. Определить неисправность можно по следующим признакам:

• На заднем мосту, в районе редуктора, появились небольшие капли масла.
• После выезда со стоянки на асфальте остаётся масляное пятно.
• На хвостовике редуктора появился небольшой радиальный люфт. Определить его просто: достаточно лишь подвигать хвостовик руками вверх и вниз. Как правило, такой люфт свидетельствует не только о порвавшихся сальниках, но и об износившихся подшипниках.Именно на нём можно обнаружить люфт

1. Новый сальник редуктора заднего моста.
2. Комплект накидных ключей.
3. Динамометр.
4. Динамометрический ключ.
5. Капроновая нить длиной 50 см.
6. 2 длинных болта на 10.
7. Плоскогубцы.
8. Молоток.
9. Обрезок трубы диаметром 4 см и длиной 10 см.
10. Ёмкость для слива масла.

1. Автомобиль устанавливается над смотровой ямой. На заднем мосту откручивается пробка, масло с редуктора сливается в ранее подготовленную ёмкость. Цилиндрический фланец редуктора обматывается капроновой нитью, которая затем прикрепляется к динамометру. Динамометр тянется вниз до тех пор, пока фланец не начнёт вращение. Значение, которое наблюдается на динамометре в момент начала вращения, запоминается или записывается.

   Это усилие измеряется с помощью динамометра

2. В отверстия фланца вставляется пара болтов на 10. Это делается для того, чтобы избежать проворачивания фланца. После фиксации фланца с помощью ключа на 27 откручивается центральная гайка.

   Для этой операции удобно использовать накидной ключ на 27

3. После этого фланец снимается, открывается доступ к сальнику.

   Фланец с хвостовика снят

4. Старый сальник извлекается с помощью плоскогубцев.
5. На его место помещается новый сальник. Для более плотной посадки он вбивается в гнездо с помощью обрезка трубы, которая используется в качестве оправки.

   Для этой операции потребуется трубка и молоток

6. Фланец устанавливается на место, главная гайка наживляется, после чего аккуратно затягивается динамометрическим ключом.

   Фланец затягивается динамометрическим ключом

Важные нюансы

• Выше упоминалось о показаниях динамометра, и это не случайно. Затяжка фланца — процесс очень ответственный, и производится она только с помощью динамометрического ключа. Это позволяет избежать излишнего сдавливания сальника, которое ведёт к нарушению герметичности всего редуктора. Делается это так: если при первом измерении усилие на динамометре составляло 2.8 – 3 кг, то усилие на динамометрическом ключе при затягивании не должно превышать 6.3 кг. Если на динамометре было 4.3 кг, то на ключе при затягивании должно быть не более 9 кг и т. д. Если динамометр показал 2,7 кг, а ключ при затягивании показывает 9 кг и более, значит, регулировочная втулка редуктора полностью изношена и нуждается в срочной замене.
• После снятия фланец следует тщательно осмотреть на предмет сильных потёртостей и трещин. Если таковые имеются, фланец необходимо заменить. Если этого не сделать, новый сальник очень быстро придёт в негодность.
• Перед тем как вбивать сальник трубкой, его рекомендуется смазать литолом. Это существенно облегчает посадку нового сальника на штатное место.
• Нанося удары молотком по трубе, не нужно слишком усердствовать: при сильном ударе труба легко перерубает сальник.

Как видим, сама по себе замена сальника отнимает не слишком много сил, да и добраться до него не так трудно: достаточно поставить машину на смотровую яму с хорошим освещением.

А вот затянуть фланец так, чтобы он не раздавил новый сальник — задача более сложная. Именно поэтому автовладельцу необходим динамометр и специальный ключ, без показаний которых вскрывать редуктор заднего моста категорически не рекомендуется.

• Алексей Степанов
• Распечатать

Источник: https://carnovato.ru/zamena-salnika-reduktora-zadnego-mosta-vaz-2107/

Самостоятельная замена редуктора заднего моста ВАЗ 2107

Замена редуктора заднего моста ВАЗ 2107 производится при возникновении гудения и шумности в заднем мосту, а также течи масла. Это происходит в результате поломок зубьев планетарной шестерни или хвостовика, а также при износе подшипников и сальников.

Инструменты и материалы

• баллонный ключ;
• домкрат;
• набор ключей на 13, 14;
• головка на 17 для откручивания полуосей;
• ключ для откручивания сливной пробки на мосту;
• молоток;
• тара для слива масла;
• новый редуктор.

Последовательность работ при замене редуктора моста

• Для того чтобы снять редуктор из заднего моста, необходимо в первую очередь демонтировать колеса и полуоси.
• Замену редуктора моста лучше производить на подъемнике или смотровой яме, но при их отсутствии можно обойтись и домкратом.
• Необходимо полностью поднять заднюю часть машины с обеих сторон, после чего снять колеса и тормозные барабаны.

Далее необходимо демонтировать тормозные колодки. Для этого при помощи пассатижей снимается верхняя и нижняя стяжная пружина, после чего высвобождаются тормозные колодки. При снятии колодок необходимо запомнить, как расположена распорная пластина, чтоб при сборке не возникло проблем.

После снятия колодок через отверстие в полуоси откручиваем четыре болта, крепящие фланец полуоси к чулку моста.

В подготовленную тару нужно слить масло с картера моста. Для этого откручиваем сливную пробку, расположенную на задней части картера моста.

Далее извлекается полуось. Для снятия редуктора с моста необходимо, чтобы были извлечены обе полуоси. Для извлечения второй полуоси необходимо проделать те же манипуляции, что и с первой полуосью.

Теперь отсоединяем карданный вал от хвостовика редуктора. Для этого нужно открутить четыре гайки и вытащить болты, после чего опустить кардан на землю.

  Снятие и замена задних стоек ВАЗ 2110

Далее по кругу отворачиваются болты, которые крепят редуктор к мосту, и после этого вынимается сам редуктор с картера моста.

Перед установкой нового редуктора необходимо тщательно очистить посадочное место на кожухе моста: как правило, там остаются куски прокладки от снятого редуктора, которые не дадут должной герметизации.

После установки производится обратная сборка, по окончании которой необходимо залить масло в мост и осмотреть все соединительные места на отсутствие подтеканий. По завершении всех этих мероприятий замена редуктора заднего моста ВАЗ 2107 считается оконченной.

Источник: help2drivers.ru

Источник: https://avtodoc24.ru/samostoiatelnaia-zamena-reduktora-za/

Регулируется редуктор ваз 2107, автор Жданкин Николай Владимирович

Регулировка редуктора ваз 2107 на заднем мосту…

Приветствуем автолюбителей классических моделей ваз в автоблоге RtiIvaz.ru! В этих видеороликах рассмотрим редуктор ваз 2107 и регулировку.

Видео Николай Владимирович посвятил владельцам заднеприводных автомобилей, так как сегодня тренд по редуктору заднего моста.

Наглядным пособием для ремонта и регулировке показали редуктор заднего моста ваз 2107, распространенный отечественный автомобиль.

• Рассмотрим редуктор заднего моста…
• Главные элементы редуктора косозубые шестерни главной передачи, это так называемые «коничка» и «планетарка», составляющие главную пару редуктора. Завод выпускал четыре варианта главных пар:

• Тихоходная, устанавливаемая на ваз 2102. Пара имеет 9 зубьев на конической шестерне и 40 планетарной. Число передачи момента 4.44, это тихоходный вариант. Снято с производства;
• На ваз 2101 – знаменитая «копейка», главная пара имела 10 зубьев на «коничке» и 43 на «планетарке», с передаточным числом 4.3, снята с производства;
• Ваз 2103 соответственно 10 зубьев на «коничке» и 41 на «планетарке»;
• Ваз 2106 – 11 зубьев на «коничке» и 43 на «планетарке», передаточное число 3.9, считается скоростным редуктором.

Нужно отметить, что главная пара с передаточным числом 4.44 для ваз 2102 в запасные части, вообще говоря, не выпускалась и предназначалась лишь для комплектации редукторов ваз 2102 на заводском конвейере.

Устройство дифференциала

Планетарная шестерня крепится на корпус дифференциала. Дифференциал состоит из двух шестерней полуоси, двух сателлитов и пальца. Основными, наиболее встречающимися неисправностями дифференциала являются износ пальца сателлитов (люфт) и износ шлицов на шестернях полуосей.

На автомобиле люфт пальца сателлитов можно определить по проворачиванию карданного вала на четверть и более, если люфта нет, то вал практически остается на месте при попытке его повернуть в ту или другую сторону.

Стоит также отметить, что от дифференциала никогда не происходит какого-либо шума. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что там просто нечему шуметь.

Причиной возникновения шума от редуктора заднего моста при добавлении газа и пропаданием шума после сброса газа является (практически 99.9%) износ зубьев главной пары. На снятом редукторе это хорошо видно. Та часть стороны зубьев, что используется для хода вперед, имеет значительный износ, тогда как сторона для заднего хода практически не изношена.

Если после разборки и дефектовки деталей главной пары обнаружен износ зубьев, то уже никакой ремонт не поможет и это будет просто пустая трата времени и финансов. Необходима только замена главной пары.

Главная-пара

Шестерни главной пары подбираются на заводе по пятну контакта, шуму и другим параметрам и маркируются. Например, на планетарные шестерни выбито — ваз 2103 (модель), 10 41(передаточное число), 4091 (номер пары). Номер главной пары 4091 замаркирован и на конической шестерне.

После маркировки этих деталей, они стали «главной парой» и не устанавливаются одна без другой, то есть «родные». На «коничке» нанесено еще и «- 6», это поправка для сборки главной пары в редукторе.

При дефектовке дифференциала проверяются и его подшипники на предмет их износа и при необходимости заменяются. Зачастую износ подшипников провоцируют при непрофессиональной замене сальника редуктора.

Например, после замены сальника затягивают гайку хвостовика без соблюдения момента затяжки (тянут, сколько есть силы) и усилие передается не на распорную втулку, а на подшипники дифференциала.

Подшипник что такое:

Это опоры на вращающихся осях и валах, которые получая нагрузки передают их на различные конструкции.

В итоге через короткий пробег после замены сальника хвостовика появляется шум редуктора. Только в этом случае шум «гул» в редукторе постоянный и непохож на шум от изношенных зубьев главной передачи. При этом гул идет постоянно, независимо от того, добавляется газ или сбрасывается.

Видео сборки редуктора заднего моста

1. Регулировка редуктора с помощью специальных приспособлений и приборов контроля…
2. При сборке редуктор регулируется по 4-м параметрам:
3. 1. Подбор регулировочного кольца

Параметры от 2.6 до 3.5.

Кольцо служит для регулировки глубины зацепления зубьев «конички» и «планетарки», которая строго задана. Здесь как раз и нужна «поправка -6» для данной главной пары, о которой говорилось выше.

Разумеется, для каждой главной пары эта поправка будет индивидуальна.

На данном видео регулировку главной пары будут выполнять с помощью специального приспособления. Понятно, что у подавляющего числа автолюбителей такого приспособления нет и это лишь наглядный пример регулировки параметра глубины зацепления. Будет дан вариант и для регулировки без «приспособы».

На приспособление устанавливается также «приспособа» с микрометром, имитирующая шестерню главной пары. На индикаторе выставлен ноль. Затем ножка индикатора переносится на постель подшипника и в этом случае индикатор показывает значение — 3.

25, что не есть хорошо, так как должно лежать в пределах — 3.0. На второй посадочной плоскости получилось – 3.45. Среднее арифметическое — 3.3. Для регулировки воспользуемся поправкой на «коничке» — «- 6». В этом случае (– 3.3)+ (-6) = 3.36. Толщина регулировочной шайбы необходима – 3.36 мм.

С помощью микрометра подбираем шайбу необходимой толщины.

Примечание. При износе подшипника хвостовика он начинает проворачиваться на теле «конички». В результате изнашивается торец подшипника, регулировочная шайба и тела шестерни хвостовика.

Получается, что при замене сальника хвостовика, даже при правильном моменте затяжки сбивается регулировка глубины зацепления зубьев шестерен главной пары и «вой» пары обеспечен, как и ее скорый выход из строя.

Вернемся к сборке редуктора…

2. Регулировка преднатяга подшипников хвостовика

На «коничку» садится подшипник хвостовика и ОБЯЗАТЕЛЬНО устанавливается НОВАЯ распорная втулка. На видео хорошо видно, что новая втулка ровная без какой-либо деформации, а стоявшая ранее деформирована. Происходит следующее.

При затяжке гайки хвостовика предписанным моментом (от 12 до 26 кгс), втулка берет на себя усилие затяжки и деформируясь работает как пружина, создавая натяг.

Усилие затяжки гайки редуктора ваз 2107-е значительное и хвостовик необходимо зафиксировать от проворачивания.

На видео мы видим какую «приспособу» использует мастер. Необходимо затягивать гайку хвостовика до исчезновения люфта. При правильной затяжке гайки хвостовик должен проворачиваться с усилием сопротивления 0.3-0.4 кг, стало быть, преднатяг подшипников выполнен правильно. Это правило при сборке применяется для старых (бывших в употреблении) подшипников.

Устанавливается дифференциал с подшипниками и закрепляется крышками (момент затяжки около 8 кгс) и наживляются регулировочные гайки подшипников дифференциала.

3 и 4. Одновременная регулировка теплового зазора главной пары и преднатяга подшипников дифференциала

Для этих целей необходима очередная «приспособа» с двумя индикаторами. Регулировочными гайками на видео хорошо и все показано подвигаем планетарную шестерню к зубьям «конички» добиваясь необходимого зазора.

Заводские данные регулировки зазора от 0,08 до 0,12 мм. Однако такой зазор предусмотрен для новой главной пары («конички» и «планетарки»). Зазор проверяется в 4-х плоскостях, проворачивая шестерню.

Зазор для работавшей главной пары составляет после регулировки 0.13- 0.14 мм.

После выполнения регулировки регулировочные гайки стопорятся специальным для этого пластинами, с одним или двумя «усиками». На этом сборка и регулировка закончена.

Видео регулировки глубины зацепления главной пары

Регулировка редуктора заднего моста своими руками без использования специальных приспособлений (редуктор ваз 2107 тот же).

В этом случае необходимо подобрать толщины регулировочной шайбы.

Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.

Совет – напоминание…

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени.

Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет).

Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Обратно к сборке…

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины.

Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы.

Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями.

Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика.

Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.

36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс.

Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Видео замены сальника редуктора на заднем мосту

• На этом работа по сборке и регулировке редуктора ваз 2107 заканчивается.
• До свидания!
• Вам надо еще почитать:
• Ремонт двигателя ваз 2106

Источник: https://www.rtiivaz.ru/2015/12/reguliruetsya-reduktor-vaz-2107/

Замена редуктора заднего моста на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Редуктор заднего моста – благодаря нему весь крутящий момент передаётся от карданного вала и идёт на задние колёса, без редуктора задние колёса бы и вовсе не крутились бы (Если это не передне-приводной автомобиль, в котором вместо редуктора с мостом сзади идёт обычная балка) и задне приводный автомобиль никуда бы и не уехал, кстати так же внутри редуктора находиться дифференциал который некоторые люди заваривают и тем самым вероятность того что автомобиль занесёт на повороте увеличивается, поэтому если вы ищите информацию по тому как снять редуктор и заварить в нём дифференциал то мы вам не рекомендуем вам этого делать, если автомобиль используется в повседневной жизни, если чисто для дрифта по выходным дням то почему бы и нет вить с заваренным дифференциалом машина начинает действительно куда лучше крутиться, кроме этого при разгоне она набирает скорость по лучше, потому что на оба колеса передаётся одинаковый крутящий момент и тем самым машинка практически без пробуксовки трогается, но на классиках это мало заметно, на передне приводных автомобилях больше выражена эта пробуксовка (Она становиться меньше, если стоят хорошие шины то вообще пропадает).

Примечание!
Чтобы произвести работу по замене редуктора заднего моста, вам понадобятся из инструментов: Гаечные ключи, отвёртки, ещё монтажный ключ понадобиться и если у вас есть динамометрический ключ то им тоже обязательно запаситесь, благодаря нему вы правильно затяните болты крепления редуктора просто при слабой затяжке от вибраций бывает они выкручиваются, да и слишком сильная затяжка тоже не к чему хорошему не приведёт (Болты сорвать можете если вдруг соберётесь их когда ни будь ещё раз отворачивать), поэтому болты нужно заворачивать с определённым моментом который и можно понять благодаря динамометрическому ключу!

Краткое содержание:

• Замена редуктора заднего моста
• Дополнительный видео-ролик

Где находится редуктор заднего моста?
В задней нижней части у автомобиля он находиться, ниже для наглядности в белый круг он обведён а соединяется данный редуктор ещё с полуосями кстати (Указаны синими стрелками, вернее синими стрелками указаны балки внутри которых эти самые полуоси и находятся) которые вам и придётся снять с автомобиля, так как их концы входят в зацепления с шестерёнками редуктора и поэтому редуктор без их отсоединения снять уже не получиться (По мере прочтения статьи вы поймёте как извлечь полуоси из редуктора, мы подробно объясним), чтобы ещё было яснее месторасположение редуктора мы так же для наглядности красной стрелкой указали где находиться глушить, как вы видите рядом с ним и стоит данный редуктор поэтому вы уже точно не запутаетесь с его поисками.

Когда нужно менять редуктор заднего моста?
Редуктор меняется при сильном износе его шестерён или же после сильной деформации которая может произойти в результате удара редуктора об камень (На скорости такое бывает, но в основном защита берёт весь удар на себя), при износе же шестерён которые внутри редуктора находиться у них расстояние между друг другом увеличивается и в связи с этим появляется сильный гул и вибрировать редуктор так же может больше обычного при работе двигателя, к сожалению редуктор ремонтировать не так уж и легко но это возможно, поэтому если ваш уже совсем износился а новый вить дорого стоит, то попробуйте (Если хотите) отремонтировать старый для этого заменив основные детали (Шестерни) в нём который в основном и приходят в негодность, более подробно об том как отремонтировать редуктора читайте в статье: «Ремонт редуктора заднего моста на автомобилях ВАЗ».

Как заменить редуктор заднего моста на ВАЗ 2101-ВАЗ 2107?

Примечание!
При покупке нового редуктора учтите тот факт что на классике применялись разные редуктора (Всего их четыре было), на вид они одинаковые да и внутри всё практически тоже самое, просто шестернями отличаются, самый быстро раскручивающийся редуктор является с автомобиля ВАЗ 2102 (У него главная пара 4.44) в то время как у автомобиля ВАЗ 2106 главная пара 3.9, данные редуктора взаимозаменяемы (То есть вы на копейку редуктор от шестёрки можете поставить и наоборот) и отличия у них только в главной паре, объясним что эта за пара такая, в общём подробно объяснять не будет а просто скажем что автомобиль с парой 4.44 быстрее разгоняться но будет иметь меньшую максимальную скорость, в то время как автомобиль с парой (При одинаковой мощности авто имеем ввиду) в 3.9 будет разгоняться дольше, но максимальная скорость у него будет куда выше чем у редуктора с парой 4.44, но на много мощные автомобили редуктора с парой 4.44 не имеет никакого смысла устанавливать, так как быстрый разгон говорит о том что переключать передачи вы тоже будете гораздо чаще, да и много мощному автомобилю редуктор с парой 4.44 ни к чему (Машина буквально на 3 передачи под 80 будет уже на износ работать и будет просить следующей передачи, а на 5 до определённой скорости разгонится примерно 150 и так же будет шуметь, но двигатель то позволяет, но редуктор не даст больше разогнаться, поэтому при его выборе будьте внимательны и покупайте новый или Б/У по мощности вашего авто, а не по более быстрому разгону или по максимальной скорости), более подробно объясняется про все эти редуктора которые ставились на классику, в видео-ролике ниже:

Снятие:
1) В начале слейте всё трансмиссионное масло из редуктора, кстати это повод его поменять если вы давно туда не заливали нового масла, более подробно про то как масло слить с редуктора читайте в статье: «Замена масла в мосту на ВАЗ» там всё объяснено и написано.

2) Теперь переходите к отсоединению фланца карданного вала от фланца редуктора, оба фланца скрепляются между собой четырьмя болтами (Два болта для наглядности указаны синими стрелками) и гайками (На конце болтов гайки закручиваются, одна из гаек указана красной стрелкой), отвернуть вам нужно будет все гайки и в этот момент чтобы кардан не крутился, застопорите его (Можно на тормоз нажать это если с помощником или отвёртку толстую вставьте в отверстие которое зелёной стрелкой указано), ну и когда выкрутите все гайки, отсоедините фланец кардана от фланца редуктора и подвесьте после этого за верёвку кардан к глушителю к примеру (Если машина прогретая, то глушитель тоже будет горячи, учтите это) или аккуратно спустите, чтобы он повис (Не рекомендуем так делать).

Примечание!
Ещё метку мелом или фломастером можете нанести на оба фланца, это если вы редуктор старый потом будете снова ставить, просто карданный вал нужно будет потом в такое же положение как он и раньше стоял установить, ну или просто когда его отсоедините кардан подвесьте его за верёвку точно так же как он и стоял (То есть не переворачивая и не вращая его) и тогда вы при обратной установке, точно не ошибётесь!

3) Затем обе полуоси вам придётся извлечь, просто если они будут установлены то редуктор не снимется, информацию о том как извлечь полуоси вы можете найти на нашем сайте, а есть она в статье под названием: «Замена сальников полуосей на ВАЗ» и да кстати, если вы уж собрались полуоси извлекать то и сальники в них замените если они уже подношены у вас, чтобы просто потом не лазить больше туда да и тем более сальники копейки стоят.

4) Ну и завершение сам редуктор от балки нужно будет отсоединить, для этого все восемь больших болтов выкрутите которые его и крепят (По кругу они его крепят), для наглядности на фото ниже вы можете видеть только лишь несколько отверстия под болты (Болты на фото выкручены, кроме одного верхнего и ещё других но их на фото не видно), все другие отверстия в которые болты заворачиваются и крепят редуктор как мы уже и сказали смотрите по кругу.

Примечание!
Когда будете подходить уже к выворачиванию последних болтов, то редуктор как ни будь придерживайте а то он упадёт на землю, если есть у вас помощник то его в таком случае просите, но редуктор придерживаться должен обязательно и после выворачивания всех болтов, снимите его аккуратно!

Установка:
Устанавливается новый редуктор точно так же как и снимается, но только вся операцию должна производиться в обратном порядке снятию, кроме этого рекомендуем вам зачистить шкуркой то место где устанавливается прокладка на редуктор (Стык в общем очистите редуктора с мостом), просто прокладка со временем портиться и оставляет кусочки которые нам не нужно, да и герметик из-за этого хуже будет держаться, поэтому всю грязь убирайте, когда уберёте на то же место наноситься новый герметик для редуктора заднего моста (см. маленькое фото ниже и герметиком весь стык смазывайте по кругу, чтобы масло не выливалось), после этого на герметик кладётся новая прокладка и сверху она так же смазывается тем же самым герметиком, благодаря данному нанесению из редуктора не будет просачиваться масло через щели и он будет нормально работать (Просто когда всё масло вытечет, редуктор начнёт работать на износ и в связи с этим шум от его работы повыситься, а именно гул будет стоить и вибрация ещё сильнее чем она должна быть будет).

Примечание!
Болты которые крепят редуктор к заднему мосту закручивайте равномерно (То есть по чуть-чуть каждый болт), момент затяжки 35-43,5 Н•м (3,6-4,4 кгс•м) и ещё герметиком все болты пройдите, а именно на резьбу их его насосите!

Дополнительный видео-ролик:
Более подробно и наглядно вы можете посмотреть замену данного агрегата в ролике ниже, там обычный редуктор заменяют само-блоком (Это редуктор с самоблокирующимся дифференциалом, на бездорожье он вас выручит), вещь для нивы кстати очень нужная на классику уже по своему усмотрению ставится, но качественный само-блок не всегда удаётся найти и поэтому на его поиски нужно время, когда обычный редуктор в автомагазине можно буквально за 5 минут купить.

Примечание!
А так же советы по замене редуктора смотрите в ролике ниже, в принципе там тоже самое сказано, но есть такие которые мы не указали и роликах про них не было и слова!

Источник: https://Vaz-Russia.com/remont/zamena-reduktora-zadnego-mosta-na-vaz-2101-vaz-2107.html

Подшипник заднего моста 2-го поколения DIY

Если вам нужно заменить подшипники задних колес … вот несколько вещей, которые я узнал.

Там не так много, кроме описания TTORA для 1-го поколения. Мое описание не совсем обстоятельно, но я думаю, что этого достаточно, чтобы помочь более склонным к механике.

К сожалению, я снял некоторые шлицы со стандартного вала в Moab TW из-за несчастного случая, и, хотя подшипники в порядке, мне потребовалось заменить вал.Я заказал «правильный» ось в сборе с опорной пластиной и хорошие подшипники от вредителя. Все выглядело хорошо, пока я не пошел устанавливать и не обнаружил, что проклятые опорные пластины специфичны для каждой стороны, и хотя это была «правильная» ось, по-видимому, они думают, что правильный означает водитель. Итак … вместо того, чтобы возиться с попытками найти больше деталей, я решил, что у меня есть время, чтобы принять это и сделать ЭТО.

FWIW вот моя стоковая ось и боковая передача. Так же выглядит сломанная боковая шестерня на дифференциале.

упс!

Для начала, подшипники и опорные пластины со стороны водителя и пассажира зависят от стороны.Однако, по моим измерениям, полуоси пассажира и водителя имеют одинаковую длину. 31 и 13/16 «примерно.

Здесь вы можете увидеть различия в опорных пластинах.

Для начала вы, вероятно, захотите слить дифференциал, или вы, вероятно, вытечет жидкость из конца корпуса когда вы тянете любую сторону. Вы МОЖЕТЕ делать одну сторону за раз, что в любом случае предпочтительнее, и поднимите эту сторону так, чтобы жидкость не выходила.

Вы можете просто пойти дальше и слить дифференциал, хорошо шанс поменять всю жидкость.

Итак, поднимите заднюю ось и поставьте ее на подставку или две, предварительно забив шины.

Затем снимите колесо и снимите шину. Спрятать в безопасном месте.

Затем снимите барабан. Я не собираюсь вдаваться в сборку / разборку тормозов. Вам нужно будет снять тормозную магистраль с колесного цилиндра. Вытащите электронной тормозной трос от опорной пластины. Также потяните за штекер датчика ABS, снимите 10-миллиметровую шпильку и датчик и поместите в безопасное место.

После снятия тормозов, тормозной магистрали и датчика абсорбера снимите 4 гайки 14 мм с задней части подшипника в сборе.

Затем все, что вам нужно сделать, это потянуть за вал и подшипник целиком.

Запись на TTORA для 1-го поколения сообщит вам, что вы можете отбить подшипник и втулку, ударив валом о землю, удерживая опорную пластину. Мне не очень повезло, поэтому я создал свой собственный SST, как в Toyota.

Вам нужно вытащить стопорное кольцо над давила на воротнике, прежде чем вы можете поставить ось в прессе.

После того, как вы получили стопорное кольцо с и ваша SST в прессе вы можете нестись свой мост в свой SST.

Для изготовления SST я использовал 3-дюймовую трубу с внутренним диаметром 1/4 дюйма с наружным диаметром 3,5 дюйма и пластину 1/4 дюйма. На одном конце я попросил Relentless Fab вырезать мне большую дырку в куске пластины, достаточно большой, чтобы скользить через конец трубки. С другой стороны, я попросил его вырезать пластину, которая имитирует конец осевой трубы, я взял картон и перфоратор, выбил шаблон, сделал несколько мерок, и Эрик быстро вырезал его и сварил все вместе. для меня. Я бы предпочел пластину толще 1/4 дюйма, если возможно. РЕДАКТИРОВАТЬ: пластина 1/4 дюйма НЕ достаточно толстая, вы можете обойтись, но ее недостаточно без повода для беспокойства.

Вы можете увидеть Toyota SST здесь.

Довольно простой инструмент, висит на нажмите, а затем болты подшипника к нему. Затем просто надавите на конец полуоси.

После того, как вы снимете подшипник и опорную пластину с вала, вам нужно будет выбить монтажные шпильки. Я достал 3 из них. но последним был PITA! В итоге я высверлил голову.РЕДАКТИРОВАТЬ: вал штока был намного проще

Я использовал маленькие салазки и гнездо, чтобы войти под опорную пластину / шпильку. Наденьте гайки, чтобы защитить резьбу и хорошенько по ней ударить.

Вам нужно будет использовать их повторно, если вы не получите дополнительные услуги от Toyota.

Вам также понадобится опорная пластина, поэтому не выбрасывайте ее. Хотя он довольно крепкий.

Mock picture

Теперь у вас будет вал и куча деталей.

Вам нужно снять внутреннее кольцо с вала.

Возьмите абразивный отрезной диск и аккуратно надрежьте внутреннее кольцо. Затем возьмите долото и хорошенько постучите им, опираясь на деревянный брусок. Он должен треснуть, и его можно сразу сдвинуть.

У вас останется куча деталей.

Одна из гонок, у этого есть тональный звонок.

Вы можете увидеть, сколько истирания произошло, вал (намного более твердый) не поврежден и идеально гладкий.Этот хомут (более мягкий, чем вал) — это то же самое, что и сальник.

Шпильки

Вот корпус подшипника / обойма

Шариковые подшипники, а не конические ролики, как ни странно.

Также обратите внимание на шайбу в углу, она находится за запрессованным воротником. Выпуклый от подшипника.

Koyo OEM

Сменные подшипники из Напы, думайте заранее, заказывайте онлайн и экономьте на стыковой нагрузке.

Напа «BGR» в коробке SKF. К счастью, это подшипники Koyo!

Я заказал новую шайбу, втулку (воротник), и стопорное кольцо от Toyota. Я забираю их утром и снимаю старый подшипник с вала штока, чтобы получить опорную пластину, а затем прижимаю все вместе на новом валу. Я не уверен, можно ли повторно использовать стиральную машину или нет, но за 4 доллара я подумал, что угодно. Стопорное кольцо и втулка (гильза) Я не верю, что может быть повторно использован.

Edit: Вы можете повторно использовать стопорное кольцо, если вы осторожно взял его с пружинным стопорным кольцом плоскогубцами. Вы также можете повторно использовать стиральную машину. Однако я бы не рекомендовал повторно использовать воротник / рукав. За цену, хотя я просто заменить стопорное кольцо и шайбу. В будущем я бы повторно использовал стиральную машину.

Как отремонтировать задний мост

За последние годы задние мосты стали настолько прочными и надежными, что большинство механиков давно забыли, как их диагностировать и ремонтировать, не говоря уже о модификациях.Задний мост — это часть автомобиля, конструкция которой со временем претерпела изменения, но так и не была заменена. Мы не можем сказать этого о многих других технологиях в автомобиле. Хотя точки зажигания, карбюраторы и амортизаторы ушли в небытие, поскольку их постепенно вытеснили более точные и эффективные устройства, сегодняшняя конструкция заднего моста не сильно отличается от того, что было 30 лет назад.

Этот технический совет взят из полной книги, ВЫСОКОПРОИЗВОДИТЕЛЬНЫХ ДИФФЕРЕНЦИАЛОВ, МОСТОВ И ПРИВОДОВ.Подробное руководство по этой теме вы можете найти по этой ссылке:

УЗНАТЬ БОЛЬШЕ ОБ ЭТОЙ КНИГЕ

ПОДЕЛИТЬСЯ ЭТОЙ СТАТЬЕЙ: Не стесняйтесь поделиться этой статьей на Facebook, на форумах или в любых клубах, в которых вы участвуете. Вы можете скопировать и вставить эту ссылку, чтобы поделиться: https://musclecardiy.com/performance/how для восстановления задней оси /

Да, мы добились огромных успехов в материалах для увеличения прочности, разработали более совершенные монтажные конструкции для контроля прогиба и шума, а также спроектировали еще более совершенные подшипники и уплотнения для обеспечения долговечности.Мы даже разработали комплекты сложных инструментов для анализа и прогнозирования математических и физических характеристик реактивных нагрузок на шестерни. Но очевидна та же основная функция и реализация.

Самая частая жалоба на любую заднюю ось — это шум, создаваемый шестернями или подшипниками. Следующая по частоте жалоба — утечка жидкости. К счастью, фактические отказы передач на современных автомобилях очень редки, поэтому передачи обычно обслуживаются только тогда, когда владелец транспортного средства желает изменить передаточное число. Изменение передаточного числа оси или замена дифференциала повышенного трения вместо открытого дифференциала может значительно изменить характеристики и ощущения от автомобиля.

Например, большой блок мощностью 500 л.с. с осью передаточного числа 2,73: 1 не будет запускаться с такой же силой, как та же машина с набором передач 4,10. Однако вам нужно не поддаваться искушению установить шестерни 4,10 просто потому, что это большее числовое передаточное число. Сначала вы должны понять влияние размера шины на общее соотношение. И вы должны понимать основную конструкцию осей и их обслуживание.

Типичная ось балки должна обеспечивать конструкцию для поддержки шестерен и дифференциала.Он также должен обеспечивать точки крепления для тормозного оборудования и подвески и должен реагировать на нагрузки, передаваемые каждой системой сопряжения транспортного средства. В этой главе описывается большинство подробных процессов, необходимых для полной сборки заднего моста. Я также буду включать ссылки на конкретные темы, которые рассматриваются в других главах, а именно на рисунок контакта гипоидного редуктора (глава 6) и восстановление дифференциала повышенного трения (глава 4).

Общие проблемы с осями

Чтобы наилучшим образом диагностировать проблему с мостом, всегда предпочтительнее провести дорожное испытание транспортного средства перед тем, как разобрать его, если, конечно, деталь не вышла из строя катастрофически и самостоятельно вылетела через картер оси.Большинство проблем можно отнести к одной из следующих категорий: шум, вибрация или утечка. Постарайтесь выделить точные обстоятельства, вызывающие шум. Это происходит во время умеренного ускорения, сильного ускорения, во время замедления или постоянно? Становится ли хуже, когда вы едете быстрее или медленнее? Слушание — важный шаг, поскольку он может помочь вам в поиске ответа на вопрос: «Что сломалось?»

Шум

Обычно шумы, которые усиливаются с увеличением скорости, связаны с подшипниками или колесом / шиной в сборе.Шум от шин обычно наиболее заметен на скорости от 60 до 80 миль в час. Шумы, которые меняются при ускорении и замедлении, обычно являются шумами коробки передач. (Вибрации обычно указывают на универсальные шарниры или на проблемы с балансировкой карданного вала.) Стук или стук в автомобиле, возникающие во время смены направления (при переключении с привода на задний ход, при нажатии и отпускании дроссельной заслонки, или при прохождении поворота) чрезмерный люфт в гипоидных передачах, дифференциалах или чрезмерный износ этих компонентов или подшипников.Сильно изношенные карданные шарниры приводного вала могут вызывать аналогичные нарушения, которые часто сопровождаются щелчками.

Стук или шумы, усиливающиеся во время поворотов, обычно указывают на то, что что-то не так с дифференциалом или корпусом. Вы не поверите, но даже совершенно новые оси, а также неправильно настроенные «восстановленные» оси будут издавать шум, который со временем становится только хуже. Интересно, что вина за такие проблемы часто перекладываются на производителя оборудования, особенно на интернет-форумах, когда истинную причину обычно можно отнести к неправильной настройке механизма.

Воющие или высокие звуки, которые меняются в зависимости от скорости движения автомобиля по прямой, обычно исходят от изношенных гипоидных шестерен и подшипников. Изношенные подшипники обычно имеют более низкий звук, в то время как изношенные или неправильно отрегулированные шестерни создают более высокий звук. Если во время ускорения вы слышите вой, который становится заметно тише при замедлении, причиной может быть изношенный подшипник головки шестерни. Если шум присутствует во время замедления, а не ускорения, причиной может быть хвостовой подшипник шестерни.

Подшипники со стороны колеса являются уникальными для полу-плавающих осей (см. Главу 2), поскольку внутреннее кольцо подшипника является самой осью. Со временем эта поверхность может значительно изнашиваться, и при значительном износе этот тип подшипников или проблем с поверхностью вызывает урчание или рев во время движения автомобиля. Вы также можете заметить, что тон меняется, когда вы поворачиваетесь вперед и назад.

Вибрация

Вибрация может быть одной из самых сложных проблем для диагностики.Вы хотите сначала исключить пробу приводного вала

Замена моста CV — левый правый передний и задний

Осевой узел A1 Cardone соединяет колеса с рамой вашего автомобиля или грузовика и передает импульс от трансмиссии.

Осевой вал Dorma поддерживает массу легкового или грузового автомобиля и соединяет его шины.

Осевой узел Motorcraft соединяет колеса с шасси вашего автомобиля и передает мощность от трансмиссии.

A Запасной полуоси закрепляет кузов легкового или грузового автомобиля и крепится к шинам.

Ось

Несмотря на то, что двигатель вашего автомобиля часто пользуется успехом, его колеса действительно находятся в центре всего этого. Без исправных колес ваш автомобиль даже не выехал бы на подъездную дорожку, а ваши оси находятся в центре всего действия. Обеспечение идеальной формы вашей колесной системы значительно повышает безопасность и эффективность вашего автомобиля, а игнорирование повреждений может быстро привести к опасным ситуациям, которые могут нанести потенциальный вред вам и окружающим.Механизмы старения также могут резко изменить плавность вашей езды. Наш выбор осей поможет вам заменить, отремонтировать или обновить имеющуюся систему, чтобы ваш автомобиль оставался безопасным и плавным.

Вы можете найти широкий ассортимент осей в сборе на сайте PartsGeek.com. Предлагая широкий выбор опций от таких производителей, как EMPI и USA Industries, у нас есть изделие, которое подойдет именно вам. Благодаря удобному руководству по установке и 30-дневной политике возврата мы можем быстро помочь вам привести ваш автомобиль в рабочее состояние в кратчайшие сроки.

Что такое ось?

В случае вращающейся шестерни или колеса ось служит центральными валами, и они являются неотъемлемой частью функционирования любого колесного транспортного средства. В зависимости от типа транспортного средства механизм крепится к колесам или к автомобилю. Если они прикреплены к колесам, они вращаются вместе с ними. Если они прикреплены к транспортному средству, воли будут вращаться вокруг оси. В зависимости от ситуации этот термин может относиться только к самому валу или ко всему вращающемуся механизму.В более широком смысле это может относиться к любому набору параллельных колес.

Сколько стоят оси?

Запасная часть на сайте PartsGeek.com может стоить от 35 до 100 долларов. Вам может быть интересно, почему существует такой диапазон цен? Есть несколько факторов, которые могут повлиять на стоимость этих деталей, включая:

• Возраст автомобиля и детали
• Марка и модель автомобиля
• Размещение деталей
• Выбранная марка

Степень износа ваша деталь также может значительно изменить стоимость, так как вы сможете заменить только часть механизма, а не всю деталь.

Сколько осей у вашего автомобиля?

В случае легковых автомобилей используется самое широкое значение этого термина, поэтому в этом случае ведущая ось считается всем механизмом, который вращает каждый комплект колес. Таким образом, у большинства личных автомобилей есть только два. У более крупных автомобилей с большим количеством комплектов колес их больше. Лимузины и грузовые автомобили обычно имеют более двух механизмов.

Что происходит при поломке оси?

Изношенный, поврежденный или сломанный ведущий мост значительно влияет на работоспособность вашего автомобиля.В случае обрыва кардана автомобиль становится неспособным двигаться даже при увеличении оборотов. Чтобы этого не произошло, обратите внимание на предупреждающие признаки того, что ваша колесная система начинает выходить из строя. Стук и разбрызгивание при переключении передач служат важными признаками того, что все необходимо проверить. Также обратите внимание на необычную вибрацию и урчание при разгоне. Замена или ремонт детали может предотвратить более серьезные повреждения и опасные неисправности.

Ступица подшипника ступицы заднего моста 512154 / 工具

Ступица колеса имеет неподвижную часть, монтажный фланец, который крепится к поворотному кулаку и поворачивается вместе с ним, а также вращающуюся часть, которая содержит болты с проушинами и удерживает колесо и тормозной ротор.В центре вращающейся части ступицы находится ступичный подшипник. Ось входит в подшипник. ANG AUTO PARTS Основана в 1993 году. Это интегрированная цепочка поставок автозапчастей в сочетании с технологиями, дизайном (Ханчжоу, Ангнуо) и торговлей (Ханчжоу, Чжуонань). Мы стремимся предоставлять лучшие запчасти, цены и обслуживание клиентов в индустрии послепродажного обслуживания автомобилей.

Прочая продукция поставщиков

Те же продукты
