Замена редуктора заднего моста на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Редуктор заднего моста – благодаря нему весь крутящий момент передаётся от карданного вала и идёт на задние колёса, без редуктора задние колёса бы и вовсе не крутились бы (Если это не передне-приводной автомобиль, в котором вместо редуктора с мостом сзади идёт обычная балка) и задне приводный автомобиль никуда бы и не уехал, кстати так же внутри редуктора находиться дифференциал который некоторые люди заваривают и тем самым вероятность того что автомобиль занесёт на повороте увеличивается, поэтому если вы ищите информацию по тому как снять редуктор и заварить в нём дифференциал то мы вам не рекомендуем вам этого делать, если автомобиль используется в повседневной жизни, если чисто для дрифта по выходным дням то почему бы и нет вить с заваренным дифференциалом машина начинает действительно куда лучше крутиться, кроме этого при разгоне она набирает скорость по лучше, потому что на оба колеса передаётся одинаковый крутящий момент и тем самым машинка практически без пробуксовки трогается, но на классиках это мало заметно, на передне приводных автомобилях больше выражена эта пробуксовка (Она становиться меньше, если стоят хорошие шины то вообще пропадает).

Примечание!
Чтобы произвести работу по замене редуктора заднего моста, вам понадобятся из инструментов: Гаечные ключи, отвёртки, ещё монтажный ключ понадобиться и если у вас есть динамометрический ключ то им тоже обязательно запаситесь, благодаря нему вы правильно затяните болты крепления редуктора просто при слабой затяжке от вибраций бывает они выкручиваются, да и слишком сильная затяжка тоже не к чему хорошему не приведёт (Болты сорвать можете если вдруг соберётесь их когда ни будь ещё раз отворачивать), поэтому болты нужно заворачивать с определённым моментом который и можно понять благодаря динамометрическому ключу!

Краткое содержание:

Где находится редуктор заднего моста?
В задней нижней части у автомобиля он находиться, ниже для наглядности в белый круг он обведён а соединяется данный редуктор ещё с полуосями кстати (Указаны синими стрелками, вернее синими стрелками указаны балки внутри которых эти самые полуоси и находятся) которые вам и придётся снять с автомобиля, так как их концы входят в зацепления с шестерёнками редуктора и поэтому редуктор без их отсоединения снять уже не получиться (По мере прочтения статьи вы поймёте как извлечь полуоси из редуктора, мы подробно объясним), чтобы ещё было яснее месторасположение редуктора мы так же для наглядности красной стрелкой указали где находиться глушить, как вы видите рядом с ним и стоит данный редуктор поэтому вы уже точно не запутаетесь с его поисками.

В круг обведён редуктор, а стрелками указаны полуоси (Вернее балка моста, внутри которой полуоси находятся), а так же глушитель показан красной стрелкойВ круг обведён редуктор, а стрелками указаны полуоси (Вернее балка моста, внутри которой полуоси находятся), а так же глушитель показан красной стрелкой

Когда нужно менять редуктор заднего моста?
Редуктор меняется при сильном износе его шестерён или же после сильной деформации которая может произойти в результате удара редуктора об камень (На скорости такое бывает, но в основном защита берёт весь удар на себя), при износе же шестерён которые внутри редуктора находиться у них расстояние между друг другом увеличивается и в связи с этим появляется сильный гул и вибрировать редуктор так же может больше обычного при работе двигателя, к сожалению редуктор ремонтировать не так уж и легко но это возможно, поэтому если ваш уже совсем износился а новый вить дорого стоит, то попробуйте (Если хотите) отремонтировать старый для этого заменив основные детали (Шестерни) в нём который в основном и приходят в негодность, более подробно об том как отремонтировать редуктора читайте в статье: «Ремонт редуктора заднего моста на автомобилях ВАЗ».

Как заменить редуктор заднего моста на ВАЗ 2101-ВАЗ 2107?

Примечание!
При покупке нового редуктора учтите тот факт что на классике применялись разные редуктора (Всего их четыре было), на вид они одинаковые да и внутри всё практически тоже самое, просто шестернями отличаются, самый быстро раскручивающийся редуктор является с автомобиля ВАЗ 2102 (У него главная пара 4.44) в то время как у автомобиля ВАЗ 2106 главная пара 3.9, данные редуктора взаимозаменяемы (То есть вы на копейку редуктор от шестёрки можете поставить и наоборот) и отличия у них только в главной паре, объясним что эта за пара такая, в общём подробно объяснять не будет а просто скажем что автомобиль с парой 4.44 быстрее разгоняться но будет иметь меньшую максимальную скорость, в то время как автомобиль с парой (При одинаковой мощности авто имеем ввиду) в 3.9 будет разгоняться дольше, но максимальная скорость у него будет куда выше чем у редуктора с парой 4.44, но на много мощные автомобили редуктора с парой 4.44 не имеет никакого смысла устанавливать, так как быстрый разгон говорит о том что переключать передачи вы тоже будете гораздо чаще, да и много мощному автомобилю редуктор с парой 4.44 ни к чему (Машина буквально на 3 передачи под 80 будет уже на износ работать и будет просить следующей передачи, а на 5 до определённой скорости разгонится примерно 150 и так же будет шуметь, но двигатель то позволяет, но редуктор не даст больше разогнаться, поэтому при его выборе будьте внимательны и покупайте новый или Б/У по мощности вашего авто, а не по более быстрому разгону или по максимальной скорости), более подробно объясняется про все эти редуктора которые ставились на классику, в видео-ролике ниже:

Снятие:
1) В начале слейте всё трансмиссионное масло из редуктора, кстати это повод его поменять если вы давно туда не заливали нового масла, более подробно про то как масло слить с редуктора читайте в статье: «Замена масла в мосту на ВАЗ» там всё объяснено и написано.

2) Теперь переходите к отсоединению фланца карданного вала от фланца редуктора, оба фланца скрепляются между собой четырьмя болтами (Два болта для наглядности указаны синими стрелками) и гайками (На конце болтов гайки закручиваются, одна из гаек указана красной стрелкой), отвернуть вам нужно будет все гайки и в этот момент чтобы кардан не крутился, застопорите его (Можно на тормоз нажать это если с помощником или отвёртку толстую вставьте в отверстие которое зелёной стрелкой указано), ну и когда выкрутите все гайки, отсоедините фланец кардана от фланца редуктора и подвесьте после этого за верёвку кардан к глушителю к примеру (Если машина прогретая, то глушитель тоже будет горячи, учтите это) или аккуратно спустите, чтобы он повис (Не рекомендуем так делать).

Выворачивание гаечным ключом гаек крепления болтов, которые те в свою очередь скрепляют между собой два фланца, а именно фланец редуктора и фланец карданного валаВыворачивание гаечным ключом гаек крепления болтов, которые те в свою очередь скрепляют между собой два фланца, а именно фланец редуктора и фланец карданного вала

Примечание!
Ещё метку мелом или фломастером можете нанести на оба фланца, это если вы редуктор старый потом будете снова ставить, просто карданный вал нужно будет потом в такое же положение как он и раньше стоял установить, ну или просто когда его отсоедините кардан подвесьте его за верёвку точно так же как он и стоял (То есть не переворачивая и не вращая его) и тогда вы при обратной установке, точно не ошибётесь!

3) Затем обе полуоси вам придётся извлечь, просто если они будут установлены то редуктор не снимется, информацию о том как извлечь полуоси вы можете найти на нашем сайте, а есть она в статье под названием: «Замена сальников полуосей на ВАЗ» и да кстати, если вы уж собрались полуоси извлекать то и сальники в них замените если они уже подношены у вас, чтобы просто потом не лазить больше туда да и тем более сальники копейки стоят.

4) Ну и завершение сам редуктор от балки нужно будет отсоединить, для этого все восемь больших болтов выкрутите которые его и крепят (По кругу они его крепят), для наглядности на фото ниже вы можете видеть только лишь несколько отверстия под болты (Болты на фото выкручены, кроме одного верхнего и ещё других но их на фото не видно), все другие отверстия в которые болты заворачиваются и крепят редуктор как мы уже и сказали смотрите по кругу.

Наглядные места крепления редуктора к заднему мосту автомобиля

Наглядные места крепления редуктора к заднему мосту автомобиля

Примечание!
Когда будете подходить уже к выворачиванию последних болтов, то редуктор как ни будь придерживайте а то он упадёт на землю, если есть у вас помощник то его в таком случае просите, но редуктор придерживаться должен обязательно и после выворачивания всех болтов, снимите его аккуратно!

Установка:
Устанавливается новый редуктор точно так же как и снимается, но только вся операцию должна производиться в обратном порядке снятию, кроме этого рекомендуем вам зачистить шкуркой то место где устанавливается прокладка на редуктор (Стык в общем очистите редуктора с мостом), просто прокладка со временем портиться и оставляет кусочки которые нам не нужно, да и герметик из-за этого хуже будет держаться, поэтому всю грязь убирайте, когда уберёте на то же место наноситься новый герметик для редуктора заднего моста (см. маленькое фото ниже и герметиком весь стык смазывайте по кругу, чтобы масло не выливалось), после этого на герметик кладётся новая прокладка и сверху она так же смазывается тем же самым герметиком, благодаря данному нанесению из редуктора не будет просачиваться масло через щели и он будет нормально работать (Просто когда всё масло вытечет, редуктор начнёт работать на износ и в связи с этим шум от его работы повыситься, а именно гул будет стоить и вибрация ещё сильнее чем она должна быть будет).

Смазывание герметиком редуктора в том месте где он соединяется с мостом, а так же тщательная смазка герметиком прокладки редуктораСмазывание герметиком редуктора в том месте где он соединяется с мостом, а так же тщательная смазка герметиком прокладки редуктора

Примечание!
Болты которые крепят редуктор к заднему мосту закручивайте равномерно (То есть по чуть-чуть каждый болт), момент затяжки 35-43,5 Н•м (3,6-4,4 кгс•м) и ещё герметиком все болты пройдите, а именно на резьбу их его насосите!

Дополнительный видео-ролик:
Более подробно и наглядно вы можете посмотреть замену данного агрегата в ролике ниже, там обычный редуктор заменяют само-блоком (Это редуктор с самоблокирующимся дифференциалом, на бездорожье он вас выручит), вещь для нивы кстати очень нужная на классику уже по своему усмотрению ставится, но качественный само-блок не всегда удаётся найти и поэтому на его поиски нужно время, когда обычный редуктор в автомагазине можно буквально за 5 минут купить.

Примечание!
А так же советы по замене редуктора смотрите в ролике ниже, в принципе там тоже самое сказано, но есть такие которые мы не указали и роликах про них не было и слова!

vaz-russia.com

Пошаговая замена редуктора заднего моста ВАЗ 2107: видеоинструкция

Замена редуктора заднего моста ВАЗ-2107Сама по себе замена редуктора заднего моста ВАЗ-2107 – это процедура, которую проводят достаточно редко. Все дело в том, что данный узел считается одним из наиболее надежных и устойчивых к воздействию внешних факторов.

О том, как именно сделать все своими руками, мы расскажем ниже.

Часто встречаемые неисправности

В большинстве случаев разобрать редуктор требуется для замены сальника. Как и все прокладки из резины, он нередко начинает протекать, так как:

  • утрачивает с течением времени эластичность;
  • может иметь заводской брак;
  • изначально неправильно был установлен.

О проблемах с сальником говорят, в частности, следующие признаки:

  • у заднего моста периодически обнаруживаются пятна масла;
  • у хвостовика редуктора образуется люфт (всегда радиальный).

Последний также свидетельствует и об износе одного подшипника либо сразу нескольких.

О том, что задний мост неисправен, также вам подскажет нетипичный шум, доносящийся со стороны багажника. Здесь важно выяснить, при какой скорости он возникает. Для этого:

  • разгонитесь до 20 км;
  • продолжайте плавно ускорятся до 90;
  • зафиксируйте обороты мотора на момент появления шума;
  • газ отпускайте, однако передачу не включайте;
  • в процессе торможения силовой установкой следите за характером звуков.

Точно говорит о поломке редуктора следующий тест:

  • разгоните ВАЗ-2107 до 100 км;
  • выставьте «нейтраль»;
  • отключите зажигание.

Если и при этом гудение будет слышно, то виноват именно редуктор.

Процедура замены

Замена редуктора заднего моста ВАЗ-2107Прежде чем приступить к демонтажу редуктора, слейте из него все масло. Помните – никогда не используйте старую смазку повторно.

Для того чтобы задний мост освободить, поставьте автомашину на нейтралку.

Далее:

  • приподнимают задок домкратом;
  • шарнир кардана, осторожно придерживая монтировкой (чтобы он не провернулся в процессе), отсоединяют от ведущей шестеренки;
  • откручивают 4 фиксирующие его гайки;
  • взяв плоскую отвертку, производят отсоединение фланца;
  • кардан подвешивают на веревке, закрепив на днище машины;
  • скручивают гайку обеспечивающую фиксацию ведущей шестеренки;
  • удаляют шайбу;
  • сам фланец демонтируется;
  • отключают тормоза и отвинчивают колеса.

Поскольку без снятия полуосей замену редуктора провести невозможно, демонтируйте и их.

После этого остается только снять сам редуктор. Его отсоединяют от балки, выкрутив 8 болтов.

Какая бы причина ни заставила вас разбирать задний мост, всегда попутно проверяйте состояние других подвижных элементов. Как уже ранее отмечалось, чаще всего приходят в негодность сальники.

Главные подшипники также из-за высоких нагрузок нередко изнашиваются. Обнаружив на этих элементах видимые дефекты, их обязательно меняют. Кстати, этот элемент предназначен обеспечивать правильное передаточное число силового агрегата. Тем, кто намеревается заняться тюнингом своей «семерки», полезно знать – установка превосходящей передачи непосредственно в редуктор позволяет понизить вышеупомянутый показатель и, следовательно, поднять скорость. Для 2107 наибольшее допустимое число составляет – 4,4.

Читайте также: Как поменять маслосъемные колпачки ВАЗ-2107

Процедура сборки

Замена редуктора заднего моста ВАЗ-2107После того как ремонт был завершен и все пришедшие в негодность элементы заменены, необходимо произвести сборку заднего моста и обязательно убедится, что редуктор больше не шумит при езде.

Процесс выглядит таким образом:

  • новый узел фиксируют на предназначенном для него месте;
  • возвращают полуоси на мост;
  • фланец шестеренки присоединяют к кардану;
  • устанавливают колеса и тормозные приводы.

Тестировать автомобиль необходимо как на маленьких оборотах, так и на высоких. В первую очередь, оставив машину на нейтральной передаче, нажимайте на газ. Затем разгоняйтесь плавно, и после этого выключите мотор. В ситуации если шум по-прежнему слышен, следует сделать однозначный вывод: вы допустили какую-либо ошибку или причина была не в редукторе.

Когда же автомобиль передвигается без посторонних звуков – можете его спокойно эксплуатировать в привычном режиме.

Послесловие

При отсутствии должного опыта не пытайтесь производить ремонт автомашины самостоятельно. Обратитесь с проблемой в автосервис или на крайний случай призовите на помощь товарища, имеющего запас необходимых знаний и умений.

Лучше разобраться в вопросе замены редуктора вам поможет это видео:

ladaautos.ru

Снятие и установка редуктора ВАЗ-2107 :: SYL.ru

Редуктор ВАЗ-2107 необходим для передачи крутящего момента от КПП на задние колеса. Внутри механизма расположены шестерни, которые смазываются трансмиссионным маслом. При наличии неисправностей эти шестерни начинают шуметь. Даже сложно назвать это шумом, скорее всего, издаваемый звук можно определить как гудение. Езда становится настолько невыносимой, что закладывает уши, поэтому необходимо производить ремонт редуктора.

Где расположен редуктор

Задний редуктор ВАЗ-2107 расположен под багажником автомобиля, между колесами. Корпус устройства находится в заднем мосту, зафиксирован на нём при помощи 8 болтов.

редуктор ВАЗ-2107

Со стороны коробки передач можно увидеть фланец, к нему при помощи четырёх болтов фиксируется карданный вал. От каждого колеса к редуктору подходят полуоси — приводы.

Как определить поломку

Стоимость редуктора ВАЗ-2107 очень большая, а производить ремонт сложно. Не каждый водитель справится с обслуживанием этого механизма. Поэтому нужно перед началом проведения работ убедиться, что шум издает именно этот редуктор. Выполните следующие действия:

  1. На ровном участке дороги разгонитесь от 20 до 90 км/ч. Прислушивайтесь к тому, появляются ли посторонние шумы из задней части автомобиля. Делайте это внимательно, разгон должен быть плавным.
  2. Затем необходимо отпустить газ и произвести торможение двигателем. Обратите внимание на то, появляются ли посторонние звуки со стороны заднего редуктора.
  3. После этого разгоняете машину до 100 км/ч, включаете нейтральную скорость и глушите двигатель. При этом, пока автомобиль будет двигаться по инерции, отмечаете для себя, возникают ли посторонние шумы.

Продолжающееся гудение как при включенной, так и выключенной скорости свидетельствует о том, что редуктор полностью исправен, проблем с ним нет. В том же случае, когда слышны шумы только лишь во время движения с включенной скоростью, необходимо проводить замену или ремонт заднего моста.

Диагностика редуктора

Для того чтобы окончательно убедиться в том, что проблема с редуктором заднего моста ВАЗ-2107 полностью отсутствует, необходимо выполнить следующие действия:

  1. Под передними колесами остановить противооткатные башмаки.
  2. Всю заднюю часть автомобиля необходимо поднять при помощи домкратов, чтобы мост был вывешен. Обязательно установите машину на опоры.
  3. Запустите двигатель, после чего включите передачу и прибавьте газу. Главное — добиться того, чтобы на спидометре была та же скорость, которой вы достигали при поездке.
задний редуктор ВАЗ-2107

В том случае, когда при разгоне без нагрузки всё равно остался посторонний шум, следует понимать, что проблем в самом редукторе нет. Нужно тщательно просмотреть все остальные механизмы, входящие в конструкцию привода. Но если же при отсутствии нагрузки шум из редуктора не доносится, придется заниматься его ремонтом. Дело в том, что шестерни при износе шумят только под нагрузкой.

Почему ломается редуктор

Редуктор на "семерках" очень надежен, на многих автомобилях он откатывает и 100, и 300 тыс. км. Причём ни одного ремонта за этот период не проводится. Но на некоторых транспортных средствах износ шестерен появляется намного раньше, обычно это связано с неправильной эксплуатацией.

редуктор моста ВАЗ-2107

Причины, по которым выходят из строя шестерни редуктора:

  1. Не производится замена смазки в редукторе.
  2. Используется некачественное масло. В задний мост, как и в рулевой редуктор ВАЗ-2107, требуется заливать только качественное трансмиссионное масло.
  3. Экстремальные режимы эксплуатации автомобиля, большие нагрузки и частые пробуксовки.
  4. Недостаточное количество смазочного материала в редукторе.

Другими словами, если вы будете следить за состоянием сальников редуктора ВАЗ-2107, уровнем масла, а самое главное — не допустите чрезмерные нагрузки на привод, то механизм прослужит не один год.

Какие инструменты нужны для снятия

Для того чтобы произвести ремонт, вам необходимо снять задний мост. Для этого потребуется наличие следующих инструментов:

  1. Накидные и рожковые ключи.
  2. Выколотка и зубило.
  3. Молоток.
  4. Съемник для колец подшипников.
  5. Простой карандаш (а лучше керн).
  6. Ключ динамометрический.
  7. Комплект щупов.
  8. Емкость для слива смазочного материала.
  9. Штангенциркуль.
редуктор заднего моста ВАЗ-2107

Ремонт желательно проводить, установив автомобиль на смотровой яме или подъемнике. Но если таких удобств нет, можно всю заднюю часть максимально поднять над землей. Только смотрите за тем, чтобы передние колеса были максимально надежно зафиксированы.

Как снять редуктор

Прежде чем начать процедуру снятия, нужно полностью слить всё масло, которое находится в заднем мосту. Для этого установите про него подходящую емкость и выкрутите пробку. Обязательно после проведения всех ремонтных работ и установки редуктора на место необходимо залить новое масло.

рулевой редуктор ВАЗ-2107

Процедура проведения ремонта выглядит следующим образом:

  1. Выкручиваете болты, при помощи которых крепится карданный вал к фланцу заднего редуктора.
  2. Заднюю половину карданного вала необходимо отсоединить и опустить вниз, чтобы она не мешала проведению работ. При сборке затяжка осуществляется с моментом 18 кгс/м.
  3. Снимите задние колеса.
  4. Выкрутите направляющие, которые находятся на тормозных барабанах.
  5. Полностью демонтируйте тормозные барабаны и выкрутите четыре болта, которыми произведено крепление полуоси.
  6. Только после этого полуось можно вытащить.
  7. Чтобы демонтировать редуктор, необходимо выкрутить 8 болтов, с помощью которых произведено его крепление к заднему мосту.
  8. После всех проведенных мероприятий можно полностью снять редуктор с автомобиля.

Обязательно проверьте, в каком состоянии находятся подшипники задних полуосей. Если они пришли в негодность, то нужно произвести замену.

Ремонт редуктора

При проведении регулировок и ремонта заднего редуктора необходимо обладать определенными навыками, а также соблюдать технологию. Обязательное требование – в вашем распоряжении должен быть специальный инструмент, съемники и стенды. Если всех этих инструментов у вас в наличии не имеется, то лучше отдать задний редуктор в ремонт профессионалу.

замена редуктора ВАЗ-2107

Если вы никогда не пробовали ремонтировать задние редукторы, но очень хотите это сделать, лучше сначала поучиться у опытных слесарей. Разборка редуктора моста ВАЗ-2107 несложная, но это такой узел автомобиля, который требует очень качественного обслуживания. Не следует экономить на этом.

Разборка узла

Чтобы разобрать редуктор, вам потребуется совершить следующие действия:

  1. Выкрутите гайку крепления хвостовика.
  2. Демонтируйте фланец, после чего выньте ведущую шестерёнку вместе с регулировочными кольцами.
  3. Снимите сальник, внутреннее кольцо на подшипнике и маслоотражатель.
  4. При помощи съемника извлеките на подшипниках наружные кольца.
  5. Разберите ведущую шестерёнку вместе с механизмом дифференциала. Впоследствии обязательно нужно заменить распорную втулку.

Обязательно во время разборки механизма нужно наносить метки на крышках подшипников, чтобы при сборке установить их точно так же. Для нанесения меток рекомендуется использовать карандаш или керно. Пометьте правую и левую крышки, чтобы при установке не спутать их. Желательно при помощи керно наметить эти крышки.

сальник редуктора ВАЗ-2107

С помощью выколотки и молотка необходимо извлечь сепаратор и внутренние колечки. Обратите внимание на то, что нельзя сильно стучать. Кольца выбиваются легким постукиванием по кругу. В том случае, если вы будете наносить удары только в одну точку, кольцо не вылезет. При ремонте заднего редуктора обычно меняются подшипники или главная пара. Это наиболее уязвимые элементы системы.

Разновидности главных пар

Существует несколько видов главных пар, у них различное передаточное число. Если вам нужна от автомобиля большая тяга, то нужно выбирать пару с максимальным передаточным числом. Если же вам необходимо добиться большей скорости, то передаточное число должно быть минимальным. В таблице приведены характеристики различных главных пар:

Тип главной пары

Число зубьев

Передаточное число

ведомой шестерни

ведущей шестерни

2101

43

10

4,3

2102

40

9

4,4

2103

41

10

4,1

2106

43

11

3,9

Из всех редукторов, которые выпускались для автомобилей ВАЗ, самым большим передаточным числом обладали пары, устанавливаемые на модели 2102. Но эту модель давно сняли с производства, приобрести в магазинах пары с таким соотношением очень сложно. Поэтому на автомобиль ВАЗ-2107, у которых двигатель имеет объем 1,5 или 1,6 л, устанавливались пары с редуктора 2103.

Если такой редуктор использовать совместно с пятиступенчатой коробкой передач, то сохранятся тяга и скорость. Обратите внимание на то, что не всегда целесообразно проводить ремонт заднего редуктора. Намного проще произвести замену редуктора ВАЗ-2107. И нужно учитывать тот факт, что новый редуктор, у которого нет пробега, окажется намного долговечнее, нежели восстановленный.

www.syl.ru

Ремонт редуктора заднего моста на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Редуктор заднего моста – он передаёт крутящий момент с коробки передач и на задние колёса, если его снять то соответственно автомобиль уже не поедет, со временем от манеры езды зубья шестерёнок которые находятся в нём изнашиваются и редуктор требует замены, но новый стоит довольно не малых денег и поэтому есть смысл разобрать и отремонтировать старый редуктор, но только нужно понимать тот факт что если вы в чём то ошибётесь то машина может вообще не поехать когда вы её заведёте, это всё случиться если шестерни установлены не правильно поэтому в сборке редуктора заднего моста нужна тонкость и чёткость установки всех деталей.

Примечание!
Для разборки сборки редуктора моста нужно будет не мало инструментов, а именно: Карандаш, набор гаечных ключей и накидных тоже, молоток, зубило, выколотка, кернер всё это вам понадобиться, кроме этого специальный съёмник нужен будет для снятия кольца подшипника (Можно и без него, с ним удобней), различные отвёртки так же, линейка, штангенциркуль и обязательно динамометрический ключ!

Краткое содержание:

Где находится редуктор заднего моста?
Сам мост как понятно уже из названия располагается сзади, редуктор соответственно находиться внутри него и крепиться к самому мосту восьми болтами (Некоторые из них указаны красными стрелками), к другой стороне редуктора моста подсоединяется карданный вал который уже отсоединён от него на фото, то место где кардан присоединяется к редуктору указано на том же самом фото синей стрелкой.

Стрелками указано место где редуктор крепиться к заднему мосту, а синей стрелкой показано место подсоединения карданного вала к немуСтрелками указано место где редуктор крепиться к заднему мосту, а синей стрелкой показано место подсоединения карданного вала к нему

Когда нужно ремонтировать редуктор заднего моста?
Он меняется при повышения в нём шума, особенно это заметно когда разгоняешь автомобиль и сильный гул в это время стоит в задний части (При исправном редукторе гула быть не должно), но учитывайте тот факт что вы вряд ли поймёте из какой именно части автомобиля этот звук исходит, так как он и в переднюю часть может отдавать, так и в центральной части может быть, кроме этого признака повыситься вибрации от редуктора моста и всё это из-за неправильной его эксплуатации (Буксует часто автомобиль и ездит на слишком повышенных оборотах) или от некачественно залитого масла в него, кстати точно такие же признаки будут если масло в редуктор не залито, проверьте его может его у вас там и вовсе нет, а о том как проверить уровень масла в редукторе моста и по необходимости дополнить или вообще заменить, читайте в статье: «Замена масла редуктора на ВАЗ».

Примечание!
Чтобы вы могли определять без труда вой редуктора если ваш полетит на автомобиле, то в таком случае просмотрите чуть ниже ролик, в котором наглядно продемонстрировано как будет гудеть редуктор требующий ремонта или же замены на новый!

http://www.youtube.com/watch?v=7d5V0VekYBE

Как отремонтировать редуктор заднего моста на ВАЗ 2101-ВАЗ 2107?

Примечание!
Редуктора шли на классические автомобили все практически одинаковые, у них только разница в шестернях была и поэтому каждый редуктор маркируется цифрами 2106, 2103, 2102 и 2101, ремонт всех редукторов так же идентичен и не требует слишком высоких для этого навыков, самое главное иметь динамометрический ключ и думать головой в процессе ремонта и тогда у вас всё 100% получиться!

Разборка:
1) Прежде чем приступить к разборке редуктора его нужно снять с автомобиля, если вы не умеете производить данную операцию то рекомендуем вам ознакомиться с ней в статье которая размещена на нашем сайте и называется она: «Замена редуктора заднего моста на ВАЗ».

2) Теперь тряпочкой очистите весь редуктор от грязи и положите его после этого туда где вам удобней будет всего работать (Верстак к примеру или на земле можно разложить его но только не потеряйте в этом случае ничего), затем берите в руку гаечный ключ и выверните с его помощью болт который стопорную пластину крепит (см. фото 1), сразу же после того как болт будет выкручен а пластина освобождена, снимите её с редуктора (см. фото 2), точно такую же операцию произведите с другой стороны редуктора соответственно с другой пластиной, когда обе стопорных пластины будут сняты, воспользуйтесь кернером, а именно им нанесите метки на крышки подшипников как показано на рисунке под номером 3, всё дело в том что крышки нужно будет при сборке устанавливать точно на те же места где они стояли ранее и поэтому (Крышке всего две, левая и правая) на каждой крышке нужно делать метку относительно корпуса к которому она болтами прикручена, после того как метки будут сделаны выберите крышку которую вы будете снимать первой (Без разницы, но их нужно по отдельности снимать так будет проще) и начните отворачивать болты которые её крепят (Одну крышку крепят всего два болта, см. фото 4).

Снятие стопорной пластины и нанесение меток на крышки подшипников, чтобы понимать какая крышка куда устанавливаетсяСнятие стопорной пластины и нанесение меток на крышки подшипников, чтобы понимать какая крышка куда устанавливается

Примечание!
Ещё раз уточним насчёт меток которые вам нужно сделать (Это для тех кто ещё не понял), обязательно ещё рекомендуем вам кроме меток цифры или по несколько и одной метки наносить на крышке, сейчас объясним всё! Так как крышки должны устанавливаться строго так же и строго на свои месте, то первую крышку вы к примеру можете одной меткой промаркировать и это будет означать что это допустим правая крышка, на вторую крышку уже две метки можно нанести и это будет говорить о том что это левая крышка, более подробнее о том куда метки нужно наносить смотрите на фото ниже:

Стрелками показаны метки сделанные кернером и уже при обратной сборке редуктора, какую крышку куда ставить уже не запутаешьсяСтрелками показаны метки сделанные кернером и уже при обратной сборке редуктора, какую крышку куда ставить уже не запутаешься

3) Затем когда болты крепления крышки подшипника будут откручены, выньте их и снимите саму крышку, а так же регулировочную гайку снимите как на фото 3 показано и следом за ней установлено наружное кольцо подшипника и его тоже снимите (см. фото 4).

Вынимание болтов крепления крышки подшипника, снятие крышки и вынимание регулировочной гайки и наружного кольца подшипникаВынимание болтов крепления крышки подшипника, снятие крышки и вынимание регулировочной гайки и наружного кольца подшипника

Примечание!
Точно такую же операцию произведите и с другой стороной редуктора, но только когда на той стороне будете снимать наружное кольцо подшипника пометьте его чем ни будь (Фломастером например) и вы уже не перепутаете какое наружное кольцо куда устанавливается, просто их месторасположение тоже имеет значение (Если подшипник будет заменяться то и кольца у него будут новые стоять, поэтому если вы уже купили рем. комплект и там есть подшипник и данное кольцо, то снятое уже помечать ни чем не нужно)!

4) Теперь когда уже ничего не мешает переходим к снятию ведомой шестерёнки в сборе с дифференциалом, для этого просто рукой возьмитесь за неё и снимите (см. фото 1), а так же вытащите все остальные детали которые находятся в редукторе и не к чему не перекреплены, к этим деталям относиться ведущая шестерня (см. фото 2) которая идёт в сборе с такими мелкими но очень важными деталями как сепаратор, с регулировочным кольцом и т.д., самое главное когда снимите ведущую шестерню на ней будет установлена (Оно может упасть при снятии) распорная втулка (Обязательно подлежит замене) и её снимите (см. фото 3), после снятия возьмите в руки выколотку и молоток и ими снимите внутреннее кольцо с сепаратором и роликами для этого приставьте выколотку к внутреннему (Именно к внутреннему) кольцу подшипника и по ней бейте молотком до того пока вдоль вала не снимется внутреннее кольцо со всеми деталями (см. фото 4).

Снятие ведомой шестерни и вынимание ведущий из картера редуктора и снятие с неё распорной втулки и кольца заднего подшипникаСнятие ведомой шестерни и вынимание ведущий из картера редуктора и снятие с неё распорной втулки и кольца заднего подшипника

Примечание!
Когда снимите внутреннее кольцо выбив его вдоль вала со всеми его деталями (Выбивать кстати нужно не только в одном месте иначе у вас ничего не получиться, бейте по не многу и по разным местам, так по чуть-чуть кольцо и снимется), под ним будет находиться регулировочное кольцо (Указано стрелкой), его тоже вдоль вала снимите и не повредите!

Стрелкой указано регулировочное кольцо которое после снятия кольца заднего подшипника нужно снятьСтрелкой указано регулировочное кольцо которое после снятия кольца заднего подшипника нужно снять

Пару слов хотели бы вам про распорную втулку сказать и объяснить почему она должна именно заменяться, во-первых втулка деформируется от времени и раз вы уже разобрали механизм то её необходимо заменить, особенно это нужно тем кто гайку фланца редуктора сильно закрутил и после чего она и деформировалась, но выбрать новую втулку тоже не так то просто, более подробную информацию для чего эта втулка вообще нужна и почему её менять нужно, смотрите в ролике который размещён чуть ниже:

5) Идём дальше, теперь вам нужно будет извлечь сальник из гнезда редуктора куда он установлен, более подробную информацию о том как это сделать читайте в статье: «Замена сальника редуктора ВАЗ», но только там весь процесс показывается на установленном редукторе а у вас он снят, поэтому учтите это.

6) После снятия сальника в том гнезде где он находился стоит маслоотражатель, его рукой аккуратно подденьте и выньте или просто редуктор немного наклоните и он сам упадёт, но только не деформируйте его (см. фото 1), сразу же за этим маслоотражателем будет находиться ещё одно кольцо подшипника с тем же сепаратором и роликами, его тоже выньте из гнезда (см. фото 2) и после этого с другой стороны редуктора (С внутренней) при помощи выколотки выбейте наружное кольцо подшипника (см. фото 3) и будьте готовы к тому что оно у вас вылетит с другой стороны, поэтому либо на руку, либо на что то мягкое выбивать его то и нужно (см. фото 4), а иначе он весь исцарапается в связи с чем вам его и придётся заменить.

Вынимание маслоотражателя из гнезда редуктора, вынимание кольца подшипника и выбивание наружного кольца подшипника находящегося внутри редуктораВынимание маслоотражателя из гнезда редуктора, вынимание кольца подшипника и выбивание наружного кольца подшипника находящегося внутри редуктора

Примечание!
По инструкции выше вы выбили выколоткой наружное кольцо переднего подшипника, точно так же выбейте наружное кольцо заднего подшипника но только уже выбивайте с другой стороны редуктора!

7) Далее если вам нужно будет разобрать дифференциал снятый ранее с редуктора, то берите специальный съёмник о которым мы говорили в начале статьи и им спрессуйте вдоль вала (Простыми словами это снимите вдоль вала значит) внутреннее кольцо подшипника как показано на фото 1, если же съёмника такого нет то зубилом как показано уже на фото 2 сдвиньте немного внутреннее кольцо подшипника (Так же бейте по разным местам, таким образом по не могу кольцо и будет смещаться) чтобы туда две толстых отвёртки встали, как только место для двух отвёрток освободилось, их вставьте по бокам и использовав как рычаг (см. фото 3) полностью снимите внутреннее кольцо подшипника с вала.

Спрессовывание внутреннего кольца подшипникаСпрессовывание внутреннего кольца подшипника

Примечание!
После снятия кольца подшипника с вала, точно так же как снимите внутреннее кольцо другого подшипника!

8) Чтобы работать далее понадобятся тиски или ещё как ни будь нужно зажать дифференциал чтобы он не перемещался когда вы болты крепления ведомой шестерни будете выкручивать (Тиски нужны из губок мягкого металла, если нет таких то проложите между губок и между деталью толстую тряпку и сильно зажимать дифференциал уже в таком случае не нужно, всё должно аккуратно быть), как только вы его закрепите все 8 болтов которые крепят ведомую шестерню отверните (Для наглядности пару болтов указано стрелкой на фото 1), после отворачивания берите молоток с резиновым бойком либо с пластмассовым и им сбейте ведомую шестерню с дифференциала (Она синей стрелкой на фото 2 обозначена).

Выворачивание болтов крепления ведомой шестерни к дифференциалу и его сбивание молотком с мягким бойкомВыворачивание болтов крепления ведомой шестерни к дифференциалу и его сбивание молотком с мягким бойком

9) Ну и в завершение переходим к разборке дифференциала, выньте из него во-первых ось (см. фото 1) на которой сателлиты располагаются, после этого проворачивая рукой сателлиты выньте их из дифференциала (см. фото 2), вслед за ними снимите полуосевые шестерни (см. фото 3) и их опорные шайбы (см. фото 4) и на этом вся разборка закончена, ниже объяснено как собрать все эти детали и объясняется их дефектовка (Дефектовка это проверка деталей на наличие дефектов, объясняется там на что нужно смотреть и при каких случаях нужно менять те или иную деталь на новую).

Вынимание оси сателлитов и извлечение самих сателлитов из дифференциала, а так же снятие полуосевых шестерён и их опорных шайбВынимание оси сателлитов и извлечение самих сателлитов из дифференциала, а так же снятие полуосевых шестерён и их опорных шайб

Сборка:
1. Все детали собираются в обратной последовательности но перед сборкой их нужно вымыть в керосине и осмотреть, поэтому после промывки обратите особое внимание на шестерёнки, у каждой шестерни есть зубья так вот они не должны быть повреждены, не должны иметь задиры, в другой цвет тоже не должны быть выкрашены (Цвет металла у них должен быть и никакой чёрной накипи от масла), так как это недопустимо, кроме этого мелкозернистой шкуркой зачистите от задиров и от незначительных повреждений ось сателлитов, шестерни полуосей а именно их шейки и посадочные места этих шестерён тоже зачистите если на них будет выработка, в случае сильной деформации деталей меняйте их на новые.

Примечание!
Когда вы разбирали редуктор от туда в самый последний момент вы должны были извлечь опорные шайбы и перед этим полуосевые шестерни, так вот полуосевые шестерни как вы уже поняли идут как одно целое с этими шайбами и если вы обнаружите в друг что опорные шайбы имеют деформацию (Даже незначительную), то в таком случае данные шайбы обязательно замените на новые но учтите что их нужно брать точно такой же толщины как и старые, поэтому не ошибитесь!

2. Теперь проверьте подшипники дифференциала, на их рабочих поверхностях не в коем случае не должно быть деформаций и различного рода задиров, если будут присутствовать и тем самым рабочая поверхность будет не гладкой, то замените эти подшипники на новые и кстати они являются причиной постоянного шума при работе редуктора (Это если они изношены).

3. При сборке дифференциала внутренние кольца подшипников которые вы ранее снимали с помощью специального съёмника, устанавливаются отрезком трубы подходящего диаметра до того пока кольца не упрутся, кроме этого при сборке дифференциала трансмиссионным маслом смажьте полуосевые шестерни и их опорные шайбы, сателлиты так же смажьте (Один из сателлитов указан цифрой 9 на схеме) и установите все эти детали обратно, во время установки проверните сателлиты и полуосевые шестерни (Одна из них указана цифрой 8) таким образом, чтобы ось сателлитов войти смогла и установите её после этого.

На фото показана схема редуктора заднего моста, но она не полная но и с ней можно всё прекрасно понятьНа фото показана схема редуктора заднего моста, но она не полная но и с ней можно всё прекрасно понять

Примечание!
Ещё осевой зазор у шестерён полуосей проверьте, он не должен быть более 0.1 мм а если будет, то замените опорные шайбы у всех шестерен на шайбы большей толщины и если сможете ещё чем ни будь определить момент вращения шестерен дифференциала (Рукой эти шестерни в случае определения момента нужно вращать как показано на рисунке ниже), то данный момент не должен превышать более 14,7 Н.м (1.5 кгс.м)!

Вращение шестерён дифференциала и проверка таким образом осевого зазора у шестерёнВращение шестерён дифференциала и проверка таким образом осевого зазора у шестерён

4. Следом воспользоваться молотком и подходящего по размеру отрезком трубы или накидной головкой нужно, с их помощью вам понадобиться запрессовать (Это вставить обозначает) наружное кольцо переднего и заднего подшипника во внутрь в корпус (см. фото 1), потом если вы решите заменить главную пару редуктора (В главную пару входит ведомая шестерня и ведущая) или подшипники ведущей шестерни, то регулировочное кольцо ещё придётся подобрать (Указано цифрой 6 на схеме выше), для его подбора нужно изготовить приспособление из ненужной (Старой) ведущей шестерни, для этого возьмите пластину длиной 80 мм и сваркой приварите её к шестерни и после приварки отшлифуйте её в зависимости от торца шестерни в размер 50-0.02 мм (см. фото 2 на котором к шестерне пластина уже приварена), затем проточите или же мелкозернистой шкуркой снимите слой металла с того места на шестерни куда устанавливается задний подшипник (Цифрой 5 на схеме выше указан), слой металла нужно снимать до того пока вы не добьётесь того чтобы внутреннее кольцо подшипника устанавливалось по скользящей посадке, как только сняли нужный слой металла устанавливаем на шестерню внутреннее кольцо с сепаратором и роликами, и вставляем это всё в картер редуктора (Устанавливаем на своё место проще сказать), после установки так же внутреннее кольцо но только уже переднего подшипника (Передний подшипник указан цифрой 4 на схемы выше) с сепаратором и роликами установите, ещё ко всему этому фланец на своё место оденьте и прокрутите его чтобы все ролики подшипников в правильное положение установились, сразу же после этого закрутите гайку фланца моментом 7,9–9,8 Н.м (0,8–1,0 кгс.м) и поставьте редуктор ровно и стоймя как показано на третьем фото, далее положите лекальную линейку ребром чтобы она касалась постелей подшипников по одной линии и набором щупов определяем величину зазора между линейкой и той самой пластиной которую вы чуть ранее приварили (см. фото 3), данную величину зазора запишите куда ни будь или же запомните и сравните его с отклонением от номинального положением новой шестерни (Отклонение шестерни написано на ней самой, она может быть как со знаком плюс так и со знаком минус, месторасположение этой записи ищите на конической части хвостовика шестерни, см. фото 4).

Запрессовка наружного кольца переднего подшипника и установка специальной ведущей шестерни благодаря которой можно узнать какой толщины регулировочное кольцо нужно будет устанавливатьЗапрессовка наружного кольца переднего подшипника и установка специальной ведущей шестерни благодаря которой можно узнать какой толщины регулировочное кольцо нужно будет устанавливать

Примечание!
Теперь открывайте калькулятор или думайте всё в уме, к примеру у вас зазор получился 2.90 мм, а на конической части хвостика шестерни стоит –15 (Это отклонение шестерни от номинального положения), переведём в начале отклонение шестерни в миллиметры для этого: «-15 x 0.01 = -0.15 мм», после перевода узнаем точную толщину регулировочного кольца который нам нужен, для этого: «2.90 – (-0.15)= 3.05 мм»!

5. Затем снимите старую шестерню с приваренной к ней пластиной, а так же фланец, оба внутренних кольца с сепараторами и роликами тоже снимите, берите новую шестерню и устанавливайте на неё внутреннее кольцо заднего подшипника (см. фото 1) и после чего вставьте эту шестерню в картер редуктора, ещё новую распорную втулку установите, внутреннее кольцо переднего подшипника и маслоотражатель, рабочую кромку нового сальника смажьте смазкой Литол-24 (Более подробно о том как установить сальник и чем его смазывать, читайте в статье на которую выше дана ссылка, называется эта статья: «Замена сальника редуктора на ВАЗ») и установите фланец редуктора на своё место, данный фланец застопорите чтобы он не вертелся и начните закручивать постепенно после чего гайку его крепления при помощи динамометрического ключа, закручивать гайку нужно пока не достигнет момент 118 Н.м (12 кгс.м) как на фото 2 показано, во время подтягивания гайки момент сопротивления подшипников вращению ведущей шестерни тоже проверяйте (Момент проверяется динамометром, это на фото 3 показано) и если он окажется меньше 157 Н.см (16 кгс.см) – для новых подшипников, а для подшипников пробегом свыше 30 км. меньше 39,2 Н.см (4 кгс.см) но при этом момент затяжки будет не превышен то так всё и оставьте не доводя гайку до момента 118 Н.м (12 кгс.м), а если же момент окажется более 197 Н.см (20 кгс.см) – для новых подшипников и более 59,0 Н.см (6 кгс.см) для подшипников с пробегом, то самый первый раз когда вы эту гайку тянули натяг подшипников был превышен, в данной ситуации нужно заменить деформированную распорную втулку на новую и всё повторно собрать и таким же образом отрегулировать натяжение центральной гайки фланца.

Забивание кольца ведущей шестерни и определение момента вращения фланца редуктораЗабивание кольца ведущей шестерни и определение момента вращения фланца редуктора

Примечание!
При сборке редуктора регулировочные гайки (Одна из гаек цифрой 14 для наглядности на схеме выше показана) устанавливайте таким образом, чтобы они соприкасались с наружными кольцами подшипников и затяните после этого болты которые крепят левую и правую крышку нужным моментом (Крышки устанавливайте по меткам сделанным ранее, так как левая крышка от правой отличается), эти регулировочные гайки кстати можно вращать затягивая тем самым и ослабляя их, для этого стальную пластинку шириной 49.5 мм и толщиной 3-4 мм изготовьте и ей по необходимо затяните данные гайки, но для проведения этой операции по регулировки нужно выполнить несколько моментов, первое это вам нужно будет при помощи штангенциркуля замерить расстояние между обоими крышками подшипников (см. фото 4 выше), после замера у вас должно получиться 0.15-0.20 мм в противном случае делайте регулировку, для этого заверните немного левую регулировочную гайку специальной пластиной изготовили вы которую ранее (см. фото 1 там правая гайка показана, а левая регулировочная гайка эта та которая идёт со стороны ведомой шестерни, ведомая это большая шестерёнка), заворачивать гайку нужно до того пока зазор полностью не уберётся в зацеплении шестерен главной передачи и после этого правую гайку точно так же заверните до упора, дальше левую регулировочную гайку немного подтяните пока боковой зазор в зацеплении шестерен главной передачи не будет выставлен в районе 0.08-0.13 мм (Данный зазор сложно проверить чем либо поэтому на ощупь его можно определить, для этого рукой возьмитесь за ведомую шестерню и покачивая её рукой а именно пальцами вы будете ощущать самый минимальный люфт и стук ударов зубьев при покачивании должен быть слышен), после выставления предварительный натяг подшипников всё с помощью тех же регулировочных гаек, для этого по не могу и равномерно затягиваем обе регулировочные гайки пока расстояние между крышками подшипников не будет входить в пределы 0.15-0.20 мм (см. фото 4 выше), после этого окончательно проверьте боковой зазор в зацеплении шестерен главной передачи (Он не должен будет измениться), чтобы его проверить прочтите текст чуть выше описано там и в дополнение проверки данного зазора, пальцами руки возьмитесь за ведомую шестерню и медленно проверните её на три оборота (см. фото 2) при этом пальцами контролируйте люфт который должен быть минимален!

Проверка ведомой шестерни на люфт и регулировка этого люфта при помощи специальной пластины и регулировочных гаекПроверка ведомой шестерни на люфт и регулировка этого люфта при помощи специальной пластины и регулировочных гаек

Ну и в завершение дадим совет, данные регулировочные гайки регулируют зазор между ведомой и ведущей шестерней редуктора, поэтому если у вас этот зазор будет выходить за рамки 0.08-0.13 мм, то в таком случае вращайте регулировочные гайки и отрегулируйте его, если же зазор будет меньше положенного то подтягивая одну из регулировочных гаек и ослабляя вторую на тот же угол, добейтесь того чтобы он опять вошёл в своё положенное значение!

Дополнительный видео-ролик:
Чтобы наглядно вы могли понимать как редуктор разобрать и собрать его, посмотрите два замечательных ролика ниже в которых даются грамотные советы по разборке и сборке редуктора заднего моста классических автомобилей.

https://www.youtube.com/watch?v=_Drg-gX4jdc

http://www.youtube.com/watch?v=YCdxrtX_M8o

Примечание!
Второе видео по ремонту редуктора смотрите ниже:

https://www.youtube.com/watch?v=bVXwDbT5FoM

vaz-russia.com

Редуктор заднего моста ВАЗ 2107,ремонт,регулировка (Видео)

Крутящий момент от коробки переключения передач передается на задние колеса “семерки” через редуктор заднего моста. Шестерни, установленные в редукторе, со временем изнашиваются и начинают шуметь при движении. В этом случае придется менять или ремонтировать редуктор заднего моста ВАЗ 2107.

Редуктор заднего моста на Ваз 2107

Редуктор заднего моста на Ваз 2107

Где находится редуктор заднего моста

Как видно из названия, редуктор ВАЗ 2107 находится в задней части автомобиля. Размещается он внутри заднего моста, а прикручен к нему посредством восьми болтов. С другой стороны редуктора, к фланцу, прикручивается карданный вал автомобиля.

Признаки неисправности редуктора заднего моста Ваз 2107

Редуктор — достаточно дорогостоящая деталь, а его ремонт — трудоемкий и сложный процесс. Поэтому сначала следует убедиться, что причина шума именно в неисправности редуктора. Сделать это можно следующим образом:

  • Выбрать ровный участок дороги и постепенно разогнаться на нем с 20 до 90 км/ч. Во время движения следует внимательно прислушиваться и отмечать появление и исчезновение посторонних шумов со стороны редуктора заднего моста.
  • Отпустить газ, начав тормозить двигателем. Пока скорость снижается, следует также отметить моменты, когда шумы появляются и исчезают.
  • Разогнать машину примерно до 100 км/час и, переключившись на нейтральную передачу, заглушить двигатель. Пока авто катится по инерции, отметить наличие и исчезновение шумов.

[tip]Если задний мост гудит и при включенной, и при выключенной передаче — проблемы с редуктором отсутствуют. Если же шум наблюдается лишь когда передача включена, необходим ремонт или замена редуктора заднего моста ВАЗ 2107.[/tip]

Убедиться в наличии или отсутствии проблемы моно так:

  • Поставить машину, зафиксировав противооткатными башмаками.
  • Поднять домкратом, вывесив задний мост.
  • Завести двигатель, включить скорость и добавить газу, чтоб колеса вращались без нагрузки, а спидометр показывал ту же скорость, что при испытаниях на ходу.

Если при работе без нагрузке шум остается тем же, что и под нагрузкой, проблема не в редукторе. Следует проверить другие узлы заднего привода.

Если без нагрузки редуктор не шумит, придется заняться его восстановлением. Изношенные шестерни начинают шуметь лишь под нагрузкой.

Причины поломки редуктора ВАЗ 2107

Конструкция редуктора достаточно надежна и “семерка” может проехать 100-300 тысяч километров без ремонта заднего моста. Преждевременный износ шестерен появляется лишь при неправильной эксплуатации:

  • несвоевременная замена трансмиссионного масла;
  • использование некачественного масла;
  • эксплуатация моста при недостаточном уровне масла;
  • частые пробуксовки автомобиля или эксплуатация в экстремальных режимах нагрузки.

Инструменты, необходимые для демонтажа редуктора

Чтобы осуществить ремонт заднего моста ВАЗ 2107, понадобятся:

  • набор накидных гаечных ключей;
  • зубило;
  • выколотка;
  • молоток;
  • съемник кольца подшипника;
  • карандаш;
  • емкость для трансмиссионного масла;
  • динамометрический ключ;
  • набор щупов:
  • штангенциркуль.

Работы необходимо проводить на подъемнике или смотровой яме.

Снятие редуктора заднего моста ВАЗ 2107

Перед снятием редуктора необходимо слить трансмиссионное масло, которое залито в задний мост ВАЗ 2107. Для этого надо подставить под сливное отверстие моста емкость для масла и выкрутить сливную пробку.

Важно: после ремонта следует залить в редуктор новое трансмиссионное масло.

Последующий порядок действий такой:

[tip]Совет: после снятия полуосей стоит проверить состояние подшипников и при необходимости произвести их замену.[/tip]

Ремонт и регулировка редуктора ВАЗ 2107

Регулировка и ремонт редуктора требует некоторых навыков и тщательного соблюдения технологии. Также необходимо наличие съемников, стендов и специальных инструментов. Если перечисленного нет, стоит доверить работу профессионалам.

Если ваша квалификация недостаточна, лучше не начинать работы с редуктором. Работы по сборке и регулировке требуют достаточно высоких слесарных навыков. Разобрать мост ВАЗ 2107 несложно, но это один из немногих узлов “семерки”, требующих высококвалифицированного обслуживания. Экономить на этих работах не стоит.

Разборка редуктора выполняется в следующей последовательности:

При разборке редуктора необходимо нанести метки на крышки подшипников, чтоб потом установить их в прежнее положение. Для этого можно использовать керно (что более надежно) или карандаш. Метки надо наносить на крышки и на корпус, чтоб потом при сборке совместить их. Также следует пометить левую и правую крышку, чтоб не перепутать их местами.

Сделать это можно так: на крышки, кроме отметок напротив меток на корпусе, нанести цифры или буквы карандашом. Способ плох тем, что очистке крышки метки сотрутся. Поэтому надежнее просто сделать отметины керном. Например, одну на левой крышке и две на правой.

Внутренние кольца с сепаратором извлекаются при помощи молотка и выколотки. Выбивать кольца надо, слегка постукивая по разным местам. Если бить только по одному месту, кольцо вытащить не получится.

Обычно ремонт состоит в замене подшипников или главной пары. Эти детали чаще всего выходит из строя.

Главная пара выпускается в нескольких вариациях и определяет передаточное число редуктора. Чем больше передаточное число — тем больше тяга, чем ниже — тем выше максимальная скорость машины. Существует три стандартных варианта главной пары, применяемых на разных моделях ВАЗ.

главная паракол-во зубьев на шестерняхчисло оборотов карданного вала на 10 оборотов колесапередаточное число
на ведомойна ведущей
210240922,24,44
2101431021,54,3
2103411020,54,1
2106431119,53,9

Владельцы ВАЗ 2107 иногда ставят главные пары редуктора с нестандартным передаточным числом. Для повышения тяги ставят пары с большим значением, для увеличения максимальной скорости — с меньшим. Если стоит задача тюнинга автомобиля, можно, воспользовавшись случаем, изменить эти характеристики ВАЗ 2107.

Справка: максимальное передаточное число (4,44) было у моста ВАЗ 2102. После снятия с производства данной модели найти пары с этим соотношением стало проблематично,но как показывает практика,самый лучший вариант это установка на ваз 2107 с мотором 1,5-1,6 редуктора с 2103 (4,1-передаточное число).При выборе этого редуктора в паре с пятиступенчатой КПП сохраняется тяга и скорость.

Ремонт редуктора заднего моста ВАЗ 2107 не всегда целесообразен. Зачастую проще заменить редуктор на новый. Стоит учесть, что новый узел будет долговечнее восстановленного.

Регулирвка и установка редуктора ВАЗ 2107

Перед сборкой редуктора все детали необходимо тщательно вымыть в керосине. Их следует осмотреть перед установкой. Зубья шестерен не должны иметь сколов или задиров и иметь цвет металла, а не быть покрытыми черным налетом от масла. Мелкие задиры оси сателлитов, шейки и посадочных мест шестерен полуосей можно обработать мелким наждаком. При наличии крупных задиров или большой выработки детали необходимо заменить.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Зазоры между шестернями редуктора регулируются при помощи регулировочного кольца, толщина которого подбирается индивидуально. Для подбора необходим штангенциркуль и щупы различной толщины. Затягивать гайку фланца необходимо с моментом 18 кгс-м.

Регулировка редуктора Ваз 2107

semerkavaz.ru

Как снять редуктор на ваз 2107

Ремонт редуктора заднего моста на Ваз 2107

Крутящий момент от коробки переключения передач передается на задние колеса “семерки” через редуктор заднего моста. Шестерни, установленные в редукторе, со временем изнашиваются и начинают шуметь при движении. В этом случае придется менять или ремонтировать редуктор заднего моста ВАЗ 2107.

Где находится редуктор заднего моста

Как видно из названия, редуктор ВАЗ 2107 находится в задней части автомобиля. Размещается он внутри заднего моста, а прикручен к нему посредством восьми болтов. С другой стороны редуктора, к фланцу, прикручивается карданный вал автомобиля.

Признаки неисправности редуктора заднего моста Ваз 2107

Редуктор — достаточно дорогостоящая деталь, а его ремонт — трудоемкий и сложный процесс. Поэтому сначала следует убедиться, что причина шума именно в неисправности редуктора. Сделать это можно следующим образом:

  1. Выбрать ровный участок дороги и постепенно разогнаться на нем с 20 до 90 км/ч. Во время движения следует внимательно прислушиваться и отмечать появление и исчезновение посторонних шумов со стороны редуктора заднего моста.
  2. Отпустить газ, начав тормозить двигателем. Пока скорость снижается, следует также отметить моменты, когда шумы появляются и исчезают.
  3. Разогнать машину примерно до 100 км/час и, переключившись на нейтральную передачу, заглушить двигатель. Пока авто катится по инерции, отметить наличие и исчезновение шумов.

Если задний мост гудит и при включенной, и при выключенной передаче — проблемы с редуктором отсутствуют. Если же шум наблюдается лишь когда передача включена, необходим ремонт или замена редуктора заднего моста ВАЗ 2107.

Убедиться в наличии или отсутствии проблемы моно так:

  1. Поставить машину, зафиксировав противооткатными башмаками.
  2. Поднять домкратом, вывесив задний мост.
  3. Завести двигатель, включить скорость и добавить газу, чтоб колеса вращались без нагрузки, а спидометр показывал ту же скорость, что при испытаниях на ходу.

Если при работе без нагрузке шум остается тем же, что и под нагрузкой, проблема не в редукторе. Следует проверить другие узлы заднего привода.

Если без нагрузки редуктор не шумит, придется заняться его восстановлением. Изношенные шестерни начинают шуметь лишь под нагрузкой.

Причины поломки редуктора ВАЗ 2107

Конструкция редуктора достаточно надежна и “семерка” может проехать 100-300 тысяч километров без ремонта заднего моста. Преждевременный износ шестерен появляется лишь при неправильной эксплуатации:

  1. несвоевременная замена трансмиссионного масла;
  2. использование некачественного масла;
  3. эксплуатация моста при недостаточном уровне масла;
  4. частые пробуксовки автомобиля или эксплуатация в экстремальных режимах нагрузки.

Инструменты, необходимые для демонтажа редуктора

Чтобы осуществить ремонт заднего моста ВАЗ 2107, понадобятся:

  1. набор накидных гаечных ключей;
  2. зубило;
  3. выколотка;
  4. молоток;
  5. съемник кольца подшипника;
  6. карандаш;
  7. емкость для трансмиссионного масла;
  8. динамометрический ключ;
  9. набор щупов:
  10. штангенциркуль.

Работы необходимо проводить на подъемнике или смотровой яме.

Снятие редуктора заднего моста ВАЗ 2107

Перед снятием редуктора необходимо слить трансмиссионное масло, которое залито в задний мост ВАЗ 2107. Для этого надо подставить под сливное отверстие моста емкость для масла и выкрутить сливную пробку.

Важно: после ремонта следует залить в редуктор новое трансмиссионное масло.

Последующий порядок действий такой:

  • выкрутить болты крепления кардана к фланцу редуктора;

  • отстыковать заднюю часть кардана и опустить вниз;
  • поддомкратить машину (если она не на подъемнике) и снять задние колеса;
  • выкрутить направляющие винты тормозных барабанов;

  • снять тормозные барабаны;
  • открутить 4 болта крепления полуосей;

  • вытащить полуоси, освободив редуктор;

  • открутить 8 болтов крепления редуктора;

  • извлечь редуктор.

Совет: после снятия полуосей стоит проверить состояние подшипников и при необходимости произвести их замену.

Ремонт и регулировка редуктора ВАЗ 2107

Регулировка и ремонт редуктора требует некоторых навыков и тщательного соблюдения технологии. Также необходимо наличие съемников, стендов и специальных инструментов. Если перечисленного нет, стоит доверить работу профессионалам.

Если ваша квалификация недостаточна, лучше не начинать работы с редуктором. Работы по сборке и регулировке требуют достаточно высоких слесарных навыков. Разобрать мост ВАЗ 2107 несложно, но это один из немногих узлов “семерки”, требующих высококвалифицированного обслуживания. Экономить на этих работах не стоит.

Разборка редуктора выполняется в следующей последовательности:

  • открутить гайку хвостовика;

  • снять фланец и вынуть ведущую шестерню и регулировочные кольца;

  • снять сальник, маслоотражатель, внутреннее кольцо подшипника;

  • выпрессовать съемником наружные кольца подшипников;

  • разобрать ведущую шестерню с дифференциалом (распорная втулка в этом случае подлежит замене).

При разборке редуктора необходимо нанести метки на крышки подшипников, чтоб потом установить их в прежнее положение. Для этого можно использовать керно (что более надежно) или карандаш. Метки надо наносить на крышки и на корпус, чтоб потом при сборке совместить их. Также следует пометить левую и правую крышку, чтоб не перепутать их местами.

Сделать это можно так: на крышки, кроме отметок напротив меток на корпусе, нанести цифры или буквы карандашом. Способ плох тем, что очистке крышки метки сотрутся. Поэтому надежнее просто сделать отметины керном. Например, одну на левой крышке и две на правой.

Внутренние кольца с сепаратором извлекаются при помощи молотка и выколотки. Выбивать кольца надо, слегка постукивая по разным местам. Если бить только по одному месту, кольцо вытащить не получится.

Обычно ремонт состоит в замене подшипников или главной пары. Эти детали чаще всего выходит из строя.

Главная пара выпускается в нескольких вариациях и определяет передаточное число редуктора. Чем больше передаточное число — тем больше тяга, чем ниже — тем выше максимальная скорость машины. Существует три стандартных варианта главной пары, применяемых на разных моделях ВАЗ.

лавная паракол-во зубьев на шестерняхчисло оборотов карданного вала на 10 оборотов колесапередаточное число
на ведомойна ведущей
210240922,24,44
2101431021,54,3
2103411020,54,1
2106431119,53,9

Владельцы ВАЗ 2107 иногда ставят главные пары редуктора с нестандартным передаточным числом. Для повышения тяги ставят пары с большим значением, для увеличения максимальной скорости — с меньшим. Если стоит задача тюнинга автомобиля, можно, воспользовавшись случаем, изменить эти характеристики ВАЗ 2107.

Справка: максимальное передаточное число (4,44) было у моста ВАЗ 2102. После снятия с производства данной модели найти пары с этим соотношением стало проблематично,но как показывает практика,самый лучший вариант это установка на ваз 2107 с мотором 1,5-1,6 редуктора с 2103 (4,1-передаточное число).При выборе этого редуктора в паре с пятиступенчатой КПП сохраняется тяга и скорость.

Ремонт редуктора заднего моста ВАЗ 2107 не всегда целесообразен. Зачастую проще заменить редуктор на новый. Стоит учесть, что новый узел будет долговечнее восстановленного.

Регулирвка и установка редуктора ВАЗ 2107

Перед сборкой редуктора все детали необходимо тщательно вымыть в керосине. Их следует осмотреть перед установкой. Зубья шестерен не должны иметь сколов или задиров и иметь цвет металла, а не быть покрытыми черным налетом от масла. Мелкие задиры оси сателлитов, шейки и посадочных мест шестерен полуосей можно обработать мелким наждаком. При наличии крупных задиров или большой выработки детали необходимо заменить.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Зазоры между шестернями редуктора регулируются при помощи регулировочного кольца, толщина которого подбирается индивидуально. Для подбора необходим штангенциркуль и щупы различной толщины. Затягивать гайку фланца необходимо с моментом 18 кгс-м.

Регулировка редуктора Ваз 2107

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

www.vazzz.ru

Редуктор ваз 2107 | РтиИваз

Регулировка редуктора ваз 2107 на заднем мосту…

Приветствуем автолюбителей классических моделей ваз в автоблоге RtiIvaz.ru! В этих видеороликах рассмотрим редуктор ваз 2107 и регулировку. Видео Николай Владимирович посвятил владельцам заднеприводных автомобилей, так как сегодня тренд по редуктору заднего моста. Наглядным пособием для ремонта и регулировке показали редуктор заднего моста ваз 2107, распространенный отечественный автомобиль.

Рассмотрим редуктор заднего моста…

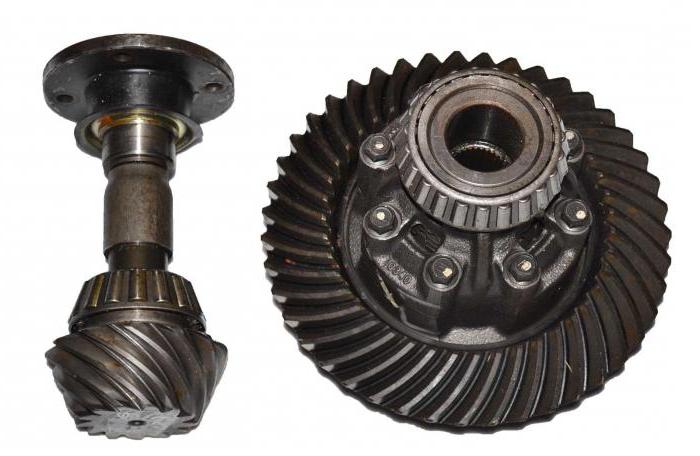

Главные элементы редуктора косозубые шестерни главной передачи, это так называемые «коничка» и «планетарка», составляющие главную пару редуктора. Завод выпускал четыре варианта главных пар:

  • Тихоходная, устанавливаемая на ваз 2102. Пара имеет 9 зубьев на конической шестерне и 40 планетарной. Число передачи момента 4.44, это тихоходный вариант. Снято с производства;
  • На ваз 2101 – знаменитая «копейка», главная пара имела 10 зубьев на «коничке» и 43 на «планетарке», с передаточным числом 4.3, снята с производства;
  • Ваз 2103 соответственно 10 зубьев на «коничке» и 41 на «планетарке»;
  • Ваз 2106 – 11 зубьев на «коничке» и 43 на «планетарке», передаточное число 3.9, считается скоростным редуктором.

Нужно отметить, что главная пара с передаточным числом 4.44 для ваз 2102 в запасные части, вообще говоря, не выпускалась и предназначалась лишь для комплектации редукторов ваз 2102 на заводском конвейере.

Устройство дифференциала

Планетарная шестерня крепится на корпус дифференциала. Дифференциал состоит из двух шестерней полуоси, двух сателлитов и пальца. Основными, наиболее встречающимися неисправностями дифференциала являются износ пальца сателлитов (люфт) и износ шлицов на шестернях полуосей.

На автомобиле люфт пальца сателлитов можно определить по проворачиванию карданного вала на четверть и более, если люфта нет, то вал практически остается на месте при попытке его повернуть в ту или другую сторону.

Стоит также отметить, что от дифференциала никогда не происходит какого-либо шума. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что там просто нечему шуметь.

Причиной возникновения шума от редуктора заднего моста при добавлении газа и пропаданием шума после сброса газа является (практически 99.9%) износ зубьев главной пары. На снятом редукторе это хорошо видно. Та часть стороны зубьев, что используется для хода вперед, имеет значительный износ, тогда как сторона для заднего хода практически не изношена.

Если после разборки и дефектовки деталей главной пары обнаружен износ зубьев, то уже никакой ремонт не поможет и это будет просто пустая трата времени и финансов. Необходима только замена главной пары.

Главная-пара

Шестерни главной пары подбираются на заводе по пятну контакта, шуму и другим параметрам и маркируются. Например, на планетарные шестерни выбито — ваз 2103 (модель), 10 41(передаточное число), 4091 (номер пары). Номер главной пары 4091 замаркирован и на конической шестерне.

После маркировки этих деталей, они стали «главной парой» и не устанавливаются одна без другой, то есть «родные». На «коничке» нанесено еще и «- 6», это поправка для сборки главной пары в редукторе. При дефектовке дифференциала проверяются и его подшипники на предмет их износа и при необходимости заменяются. Зачастую износ подшипников провоцируют при непрофессиональной замене сальника редуктора. IMG 1003 480x360 Регулируется редуктор ваз 2107, автор Жданкин Николай Владимирович Например, после замены сальника затягивают гайку хвостовика без соблюдения момента затяжки (тянут, сколько есть силы) и усилие передается не на распорную втулку, а на подшипники дифференциала.

Подшипник что такое:

Это опоры на вращающихся осях и валах, которые получая нагрузки передают их на различные конструкции.

В итоге через короткий пробег после замены сальника хвостовика появляется шум редуктора. Только в этом случае шум «гул» в редукторе постоянный и непохож на шум от изношенных зубьев главной передачи. При этом гул идет постоянно, независимо от того, добавляется газ или сбрасывается.

Видео сборки редуктора заднего моста


Регулировка редуктора с помощью специальных приспособлений и приборов контроля…

При сборке редуктор регулируется по 4-м параметрам:

1. Подбор регулировочного кольца

Параметры от 2.6 до 3.5. Кольцо служит для регулировки глубины зацепления зубьев «конички» и «планетарки», которая строго задана. Здесь как раз и нужна «поправка -6» для данной главной пары, о которой говорилось выше. Разумеется, для каждой главной пары эта поправка будет индивидуальна.

На данном видео регулировку главной пары будут выполнять с помощью специального приспособления. Понятно, что у подавляющего числа автолюбителей такого приспособления нет и это лишь наглядный пример регулировки параметра глубины зацепления. Будет дан вариант и для регулировки без «приспособы».

На приспособление устанавливается также «приспособа» с микрометром, имитирующая шестерню главной пары. На индикаторе выставлен ноль. Затем ножка индикатора переносится на постель подшипника и в этом случае индикатор показывает значение — 3.25, что не есть хорошо, так как должно лежать в пределах — 3.0. На второй посадочной плоскости получилось – 3.45. Среднее арифметическое — 3.3. Для регулировки воспользуемся поправкой на «коничке» — «- 6». В этом случае (– 3.3)+ (-6) = 3.36. Толщина регулировочной шайбы необходима – 3.36 мм. С помощью микрометра подбираем шайбу необходимой толщины.

Примечание. При износе подшипника хвостовика он начинает проворачиваться на теле «конички». В результате изнашивается торец подшипника, регулировочная шайба и тела шестерни хвостовика. Получается, что при замене сальника хвостовика, даже при правильном моменте затяжки сбивается регулировка глубины зацепления зубьев шестерен главной пары и «вой» пары обеспечен, как и ее скорый выход из строя.

Вернемся к сборке редуктора…

2. Регулировка преднатяга подшипников хвостовика

На «коничку» садится подшипник хвостовика и ОБЯЗАТЕЛЬНО устанавливается НОВАЯ распорная втулка. На видео хорошо видно, что новая втулка ровная без какой-либо деформации, а стоявшая ранее деформирована. Происходит следующее. При затяжке гайки хвостовика предписанным моментом (от 12 до 26 кгс), втулка берет на себя усилие затяжки и деформируясь работает как пружина, создавая натяг. Усилие затяжки гайки редуктора ваз 2107-е значительное и хвостовик необходимо зафиксировать от проворачивания.

На видео мы видим какую «приспособу» использует мастер. Необходимо затягивать гайку хвостовика до исчезновения люфта. При правильной затяжке гайки хвостовик должен проворачиваться с усилием сопротивления 0.3-0.4 кг, стало быть, преднатяг подшипников выполнен правильно. Это правило при сборке применяется для старых (бывших в употреблении) подшипников.

Устанавливается дифференциал с подшипниками и закрепляется крышками (момент затяжки около 8 кгс) и наживляются регулировочные гайки подшипников дифференциала.

3 и 4. Одновременная регулировка теплового зазора главной пары и преднатяга подшипников дифференциала

Для этих целей необходима очередная «приспособа» с двумя индикаторами. Регулировочными гайками на видео хорошо и все показано подвигаем планетарную шестерню к зубьям «конички» добиваясь необходимого зазора. Заводские данные регулировки зазора от 0,08 до 0,12 мм. Однако такой зазор предусмотрен для новой главной пары («конички» и «планетарки»). Зазор проверяется в 4-х плоскостях, проворачивая шестерню. Зазор для работавшей главной пары составляет после регулировки 0.13- 0.14 мм.

После выполнения регулировки регулировочные гайки стопорятся специальным для этого пластинами, с одним или двумя «усиками». На этом сборка и регулировка закончена.

Видео регулировки глубины зацепления главной пары


Регулировка редуктора заднего моста своими руками без использования специальных приспособлений (редуктор ваз 2107 тот же).

В этом случае необходимо подобрать толщины регулировочной шайбы.

Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.

Совет – напоминание…

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Обратно к сборке…

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Видео замены сальника редуктора на заднем мосту

На этом работа по сборке и регулировке редуктора ваз 2107 заканчивается.

До свидания!

Вам надо еще почитать:

Ремонт двигателя ваз 2106

www.rtiivaz.ru

Замена

Отправить ответ

avatar
  Подписаться
Уведомление о
