Как заменить передний или задний сальник коленвала если он течет

Течь масла через сальник коленвала является неисправностью, которую желательно устранять как можно скорее и независимо от того, потек передний или задний сальник коленчатого вала. Дело в том, что в случае протечек двигатель подвержен сильному наружному загрязнению, происходит снижение уровня моторного масла и т.д. Попадание смазки в подкапотное пространство и на отдельные элементы приводит к размягчению резиновых изделий, загрязнению электрооборудования. На автомобилях с ремнем ГРМ течь переднего сальника коленчатого вала часто сопровождается быстрым выходом из строя ремня газораспределительного механизма. Проблемы с ремнем зачастую приводят к серьезным последствиям для ДВС, так что заменить передний сальник коленвала рекомендуется при первой такой возможности.

Рекомендуем также прочитать статью о том, что такое ремень ГРМ. Из этой статьи вы узнаете об особенностях реализации ременного привода механизма газораспределения, а также об определенных тонкостях и нюансах во время эксплуатации силового агрегата с приводом данного типа.

Если течет задний сальник, моторное масло из системы смазки ДВС попадает на сцепление. Страдает диск сцепления, четкость работы узла нарушается. Также протечки заднего сальника способны стать причиной и ряда других неисправностей. С учетом вышесказанного заменить задний сальник коленвала тоже желательно как можно быстрее. Далее мы рассмотрим, почему течет сальник коленвала, как определить течь сальника коленвала, а также каким образом осуществляется замена сальника коленвала своими руками.

Читайте в этой статье

Почему потек сальник коленвала и как определить место утечки

Начнем с того, что существует несколько основных причин для того, чтобы сальник коленчатого вала начал протекать. Так как сальников два (передний и задний), то и отдельные причины протечки масла немного отличаются. Задний сальник является массивным изделием, которое рассчитано на пробег около 100 тыс. км. и более. По истечении данного срока вполне возможно, что элемент постепенно начинает давать течь. Передний сальник меньше и выходит из строя чаще. Бывали случаи, когда передний сальник коленвала на некоторых автомобилях без видимых причин протекал уже через 30 тыс. пройденных километров.

На начальном этапе следует точно определить, какой из указанных элементов потек. Для диагностики достаточно изучить место появления подтеков. Если следы масла заметны на задней части двигателя, корпусе КПП, поддоне, тогда следует уделить повышенное внимание ЗСКВ (задний сальник коленчатого вала). Параллельно с этим следует учитывать, что протекать может и сама коробка передач.

Для точного определения достаточно снять немного вытекающего масла, после чего поместить каплю в воду. Трансмиссионное масло из КПП растечется по поверхности, в то время как моторное масло будет сохранять форму капли. В случае с ПСКВ (передний сальник коленвала) место подтека определяется также при визуальном осмотре. Следует добавить, что течь прокладки маслонасоса в ряде случаев можно принять за утечку масла через сальник, так как указанные уплотнители расположены рядом. В результате может оказаться, что масло течет вовсе не из сальника.

  • Вернемся к причинам. Главной в списке является пробег, который для ПСКВ намного меньше по сравнению с ЗСКВ. Дело в том, что коленчатый вал в процессе работы ДВС вращается и подвержен вибрациям. Указанные факторы влияют на внутреннюю часть СКВ (сальник коленчатого вала), вызывая износ. В норме сальник должен плотно прилегать к валу, но по мере износа уплотнение нарушается.
  • Еще одной проблемой СКВ является потеря эластичности резины и других свойств для создания необходимого уплотнения. Часто течи появляются на автомобилях, которые длительное время простаивали без запуска ДВС в помещениях без отопления или на улице.  Другими словами, если машина находится в климатической зоне, для которой актуальные значительные перепады температур по сезонам года (холод и жара), а также характерна смена влажности, тогда после длительного простоя сальники и другие уплотнители попросту пересыхают и растрескиваются, твердеют. Вполне очевидно, что нужной плотности прилегания сальника к коленвалу уже не будет.
  • Достаточно часто сальник подтекает и в результате низкого качества изготовления указанной детали. С этим обычно сталкиваются водители, у которых после замены сальника коленвала течет масло. Как правило, в целях экономии ставятся самые доступные по цене запчасти неизвестных фирм-изготовителей, после чего течи появляются сразу после установки или через несколько десятков км. пробега. Реже дефект проявляется на новых автомобилях, которые имеют некачественно изготовленную (бракованную) деталь.
  • На плотность прилегания сальников к коленвалу также сильно влияет и качество установки при замене элемента. Если сальник коленвала был установлен неправильно, во время монтажа было нарушено его положение или элемент деформировали при установке, тогда причина течи масла очевидна. Установка сальника коленвала производится так, чтобы деталь четко стала на посадочное место, после чего проверяется правильность занятого положения. Чаще проблемы возникают у неопытных мастеров при установке в гаражных условиях (при помощи молотка). Крупные сервисные станции имеют для монтажа сальников коленвала специальное оборудование или ставят сальник с использованием легкого молоточка, которым сальник забивается на место легкими постукиваниями.
  • Вполне логичной причиной протечки смазки через СКВ являются неисправности самого силового агрегата (сильное биение коленвала, проблемы с КШМ, рост давления картерных газов и т.п). В таких условиях сальники быстро деформируются или выдавливаются с посадочных мест, после чего появляются протечки той или иной степени интенсивности.

Течет сальник коленвала: можно ли ездить

Наряду с тем, что расход моторного масла закономерно повышается и приходится его доливать, эксплуатация ТС с текущим сальником коленчатого вала может неожиданно обернуться серьезными неприятностями. Как уже было сказано, кроме сильного загрязнения двигателя маслом и налипающей на смазку грязью, протечка может стать причиной полного выхода ДВС или других узлов под капотом из строя.

В списке самых серьезных последствий справедливо отмечен обрыв ремня ГРМ, который происходит в результате текущего сальника. На многих моторах такой обрыв приводит к загибу клапанов, что оборачивается дорогостоящим ремонтом.  Если же течет задний сальник, тогда страдает трансмиссия, на которую попадает масло. Реже отмечены случаи, когда возникали неполадки в работе электрооборудования или датчиков ЭСУД, где накапливались излишки маслянистых загрязнений под капотом.

Как поменять сальник коленвала: передний и задний

Порядок замены сальника коленвала применительно к ЗСКВ двигателя предполагает целый комплекс работ. Для этого понадобится иметь гараж с ямой или подъемником, а также набор соответствующих инструментов. Отметим, что на автомобилях с передним и задним приводом замена проводится не одинаково. По этой причине дополнительную информацию по конкретной марке и модели рекомендуется находить в справочнике по ремонту и обслуживанию конкретного ТС.

К базовым операциям стоит отнести следующие:

  • сначала нужно снять коробку передач;
  • затем снимается сцепление;
  • после этого необходимо извлечь протекающий сальник;
  • далее очищается посадочное место сальника;
  • теперь можно переходить к установке нового ЗСКВ;
  • после сборка производится в обратном порядке;

Обратите внимание, на коленвале посадочное место сальника следует аккуратно очистить от загрязнений, при этом не допускается шлифовка наждачной бумагой, абразивными пастами и т.п. Игнорирование данного правила может привести к необходимости последующего выполнения восстановительных работ самого коленвала или даже его замене.

Замена переднего сальника коленвала также является трудоемкой процедурой. Общий список работ включает в себя следующие действия:

  • осуществите демонтаж шкивов;
  • далее понадобится снять защитный кожух ремня ГРМ;
  • следующим шагом становится снятие зубчатого ремня;
  • теперь можно демонтировать приводной зубчатый шкив;
  • снимите передний сальник коленвала, установите новую деталь;

Во время замены ПСКВ или ЗСКВ уделяйте повышенное внимание правильности установки нового сальника. Следует учитывать, что внешне это может быть незаметно, но внутренняя сторона имеет свойство подгибаться. В результате новый сальник снова будет течь и работы по разборке автомобиля для очередной замены придется выполнять заново. Также необходимо помнить, что повторная установка даже практически неиспользовавшегося сальника не рекомендуется. Дело в том, что если имел место загиб при предыдущей установке, тогда после правильного расположения сальника все равно возможны деформации и, как следствие, последующие неплотности прилегания уплотнительного элемента к посадочному месту на коленчатом вале.

Подведем итоги

Как видно, своевременная диагностика и замена текущих сальников не только поможет поддерживать двигатель в исправном состоянии и чистоте, но и снизит риски возможных последствий. Если сравнивать ремонт мотора после обрыва ремня ГРМ и стоимость замены сальника коленвала, тогда вывод очевиден. Намного дешевле заменить текущий сальник, чем делать капремонт или переборку ДВС.

Также после ремонта и устранения течей не следует забывать отмыть ДВС и подкапотное пространство от грязи и масла. Это можно сделать самому, помыть двигатель Керхером или воспользоваться услугой мойки мотора паром. Главное, мойте мотор правильно, чтобы избежать нежелательных последствий в виде проблем с электрооборудованием и т.п.

Что касается подбора запчастей, в случае с сальниками коленвала, рекомендуется приобретать или оригинальные изделия у официальных дилеров, или же тщательно подходить к подбору высококачественных аналогов от известных мировых производителей. Аналоговые изделия лучше покупать в авторизированных точках продажи или в крупных магазинах, то есть продавец должен иметь хорошую репутацию.

Напоследок добавим, что использование моторного масла высокого качества, заливка смазки по уровню и своевременная замена, поддержание внутренностей двигателя в чистоте, быстрое устранение различных неполадок ДВС (прорыв газов в картер, вибрации, троение) и точная диагностика неисправностей позволят избавиться от преждевременной замены переднего и заднего сальника коленвала.

Читайте также

krutimotor.ru

3 инструкции для переднего и заднего сальников

Содержание статьи

Для корректной работы двигателя необходимо обеспечить смазку его движущихся деталей, которые выходят за корпус двигателя. Одной из таких деталей является коленчатый вал, часть которого соединяется с маховиком. При выводе подобных элементов наружу, смазочное масло может протекать через отверстие. С целью предотвращения таких проблем используют специальные приспособления в виде сальников. Их предназначением является предотвращение протекания смазки из представленных механизмов. Поэтому своевременная замена сальника коленвала так необходима для любого автомобиля во избежание выхода из строя его двигателя.

Виды и расположение сальников на коленчатом вале

Сальники используют в разных элементах автомобиля, в том числе и в коленчатом вале. Они обеспечивают такое состояние, чтобы смазочная жидкость не покидала двигатель. Элемент изготовлен в форме кольца с эластичной внутренней кромкой, а также имеет жёсткую наружную обойму. Для усиления внутренней кромки используется пружина. Она препятствует выходу масла наружу. Установленные в любом авто приспособления могут быть двух типов:

  1. Задний сальник. Отличается большой износостойкостью, что отражается на сроках эксплуатации, равнозначных периоду использования транспортного средства. Имеет громоздкие габариты.
  2. Передний сальник. Приспособление по размерам немного меньше, а также более склонно к изнашиванию. Модуль находится в крышке масляного насоса. Для получения доступа к нему необходимо отсоединить элемент ремня ГРМ. Сам сальник расположен под нижним шкивом коленчатого вала.

Как показывает практика, выход из строя переднего сальника происходит намного чаще. В процессе длительной эксплуатации он может потерять желаемую эластичность, что приводит к появлению трещин и протеканию масла. Все это создает для водителя дополнительные проблемы. В силу этого, передние сальники относят к элементам, которые необходимо периодически проверять с последующей заменой.

Осмотр с целью выявления места утечки масла

Если есть подозрение некорректной работы представленного приспособления, водителю в первую очередь потребуется установить, какой именно сальник дал течь. Если изъян наблюдается в задней части мотора, нужно провести визуальный осмотр поддона и блока коробки переключения передач. Для того, чтобы определить, есть ли течь рабочей жидкости, необходимо капнуть на поддон немного воды и понаблюдать: если течёт трансформаторное масло — оно будет расплываться по поверхности, моторное — держаться целостной каплей.

Причины протеканий

Самыми распространёнными причинами протечек сальников являются следующие факторы.

  1. Достижение пробега авто 100 тысяч километров. В таких ситуациях под влиянием вибрационного воздействия коленвала изнашивается внутренняя часть сальника. Вследствие этого, он перестаёт плотно прилегать к коробке и будет способствовать протеканию рабочей жидкости.
  2. Пересыхание сальника, что связано с использованием некачественного масла. Зачастую такое возникает, если долго держать рабочую жидкость в условиях пониженных температур.
  3. Плохое качество детали или её неправильная установка, которые тоже не стоит исключать как причину поломки.
  4. Неисправности в самом двигателе. Наиболее распространённой поломкой в таком случае является повышение давления картерных газов, что приводит к смещению сальника.
  5. Протечка масляного фильтра, в результате чего проблему вряд ли удастся решить только заменой сальника.

Обратите внимание. Задние и передние сальники имеет определенные отличия, что связано с конструкцией двигателя. Поэтому, их замена не равнозначна по сложности. Процесс обслуживания не составит особого труда для опытного водителя. Однако, новичкам, не разбирающимся в особенностях работы двигателя, процедура не всегда будет под силу.

Замена переднего сальника коленвала

Замена любой детали или узла транспортного средства всегда проходит в два этапа: снятие старого износившегося модуля и установка нового. Сальники коленвала не будут исключением. Подобный ремонт не обойдётся без молотка с отвёрткой, однако перед тем, как приступить к работе, нужно запастись необходимым инструментом для совершения следующих процедур: снятие привода газораспределительного механизма, извлечение крышки головки блока цилиндров. Сам процесс замены для переднего сальника состоит из трёх шагов.

ШАГ 1. Первоочерёдно снимается ремень газораспределительного механизма со всех шкивов. После этого с помощью двух плоских отвёрток поднимается шкив зубчатого типа, который нужно снять с носка коленвала.

Занимающемуся ремонтом автолюбителю не стоит забывать про шпонку, которую нужно извлечь с помощью отвёртки для того, чтобы она не затерялась.

ШАГ 2. Используя отвёртку извлекается износившийся элемент с крышки, после чего она смазывается моторным маслом. Для нового сальника необходима такая же обработка рабочей жидкостью.

ШАГ 3. Занимающийся ремонтом автолюбитель должен запрессовать новый сальник в нужное место с помощью трубы определённого диаметра или оправки. Поле этого повторяется в обратном порядке всё, что указано в первом шаге.

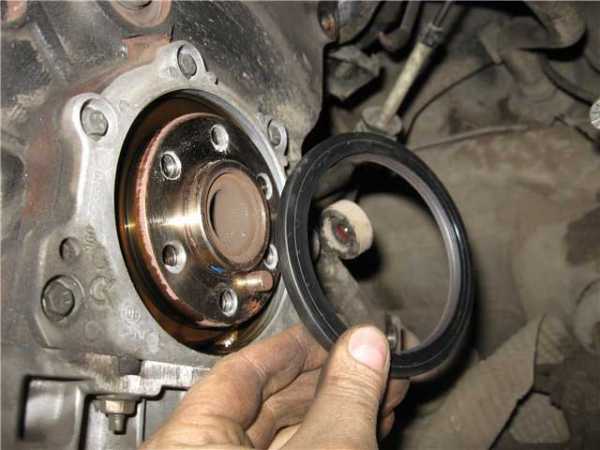

Замена заднего сальника коленвала

Замена заднего сальника коленвала проводится на смотровой яме или с применением подъёмника. Работа предусматривает снятие коробки переключения передач. Во время такой процедуры следует дополнительно осмотреть все прилегающие узлы. Это связано с тем, что извлечение коробки передач стоит отнести к достаточно сложным и трудоёмким процессам. В силу высокой износостойкости заднего сальника прибегать к таким действиям приходится крайне редко.

Замена сальника для заднеприводных транспортных средств

ШАГ 1. В первую очередь осуществляется снятие карданной передачи, с последующим отсоединением стартера и рабочего цилиндра сцепления (извлекается целиком вместе со шлангом).

ШАГ 2. Отсоединяется трос спидометра, провод жабки заднего хода. После этого нужно освободить кулису коробки передач в салоне транспортного средства.

ШАГ 3. Снимаются болты для соединения КПП и двигателя. После этого извлекается поперечина (заднее крепление) коробки передач.

В некоторых случаях возникает необходимость снятия трубы глушителя. Это позволит упростить задачу по снятию нужных деталей. В случае самостоятельного осуществления ремонта, автолюбителю необходимо предварительно подготовить основание, на которое будет опускаться КПП (можно использовать обычную доску, расположенную поперёк смотровой ямы).

После снятия корзины и диска сцепления, маховика и щита будет обеспечен беспрепятственный доступ к сальнику. Замена сальника коленвала осуществляется с помощью самореза, который выставляется на край с постепенным вворачиванием в него. Предварительно по инструменту необходимо немного ударить, для того, чтобы он легче пошёл в металл. Наиболее удачным будет использование приспособления, применяемого во время ремонта квартир с целью крепления профиля.

После нескольких витков закручивания износившийся сальник вытаскивают с использованием плоскогубцев. В некоторых случаях для достижения большего эффекта можно использовать несколько саморезов.

Замена сальника для переднеприводных автомобилей

Первоначально снимается левое переднее колесо. Перед этим нужно ослабить гайку полуоси, которая в конечном итоге будет полностью откручена. Это позволит сдвинуть с полуоси стойку. Иногда приходится снимать рулевой палец в скреплении.

Проводящий ремонт водитель как вариант также может рассмотреть снятие заднего корпуса, после чего его вместе с сальником можно будет установить на место. Подобные манипуляции являются более трудоемкими и могут закончиться повреждением прокладки корпуса сальника, что приведёт к противоположному результату.

Попутно с заменой сальника необходимо осмотреть подшипник в коленвале, в который входит первичный вал коробки передач: когда он заедает и шумит при проворачивании — нужно ставить новый.

После завершения замены сальника все процедуры нужно осуществить с точностью до наоборот.

Выводы

Использование сальников в транспортном средстве связано с необходимостью обеспечения циркуляции смазывающих жидкостей. Состояние такого элемента напрямую влияет на условия работы мотора, в связи с чем систематический осмотр будет не лишним. В том случае, когда сальник потерял свою функциональность, придется заниматься его заменой. Ремонт хоть и не сложный, но требует существенных временных затрат.

Пожалуйста, оцените этот материал!

Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Замена переднего сальника коленвала в случае протечки

Течь переднего сальника коленчатого вала – одна из самых распространенных поломок, связанных с резинотехническими элементами, входящими в конструкцию двигателя.
Сальники используются для герметизации мест выхода вала из корпуса. В случае с коленчатым валом эти элементы устанавливается на выходных отверстиях из блока цилиндров.

Расположение резинотехнических элементов на коленвале

Содержание статьи

В конструкции силовых установок на коленчатых валах используется два сальника – передний и задний. Оба они предотвращают вытекание смазочного материала из двигателя наружу.
Задний сальник устанавливается на концевике вала, к которому прикручивается маховик. Ввиду того, что этот концевик представлен в виде фланца, то размеры сальника достаточно большие, со значительным слоем резины. Этим обеспечивается немалый срок службы резинотехнического элемента.

Передний же сальник находится на концевике вала, который используется как привод систем и механизмов силовой установки или вспомогательного оборудования. Резинотехнический элемент располагается за приводной шестерней, которая посажена на концевик вала и зафиксирована шпоночным соединением. Размеры этого сальника меньше, чем заднего. И это сказывается на ресурсе элемента.

Из-за протечки масло попадает на внешнюю поверхность двигателя из-за чего он загрязняется. Также из-за этого повышается расход смазочного материала, который приходится периодически восполнять.
Особую опасность протечка несет для двигателей, у которых привод ГРМ осуществляется при помощи ремня. Жидкости на основе нефти негативно сказываются на резиновых элементах. Ремень после попадания масла может расслоиться и порваться, что  особенно опасно, если двигатель является «втыковым» (при обрыве ремня поршни сталкиваются с клапанами).

Причины протечки. Устанавливаем место течи

Причина течи в том, что сальник перекосило

Дать течь сальник может по нескольким причинам:

  1. Естественный износ. Как бы тщательно не были подогнаны между собой элементы кривошипно-шатунного механизма (КШМ), коленчатый вал при вращении все равно вибрирует, что приводит к износу внутренней поверхности сальника. Из-за этого он перестает плотно прилегать к валу и через щель смазка вытекает;
  2. Потеря эластичности. Происходит это из-за пересыхания резины, она «дубеет» и плотность прилегания снижается;
  3. Установка с перекосом. Неправильная установка приводит к появлению неплотностей, через которые смазка, находящаяся под давлением вытекает;
  4. Низкое качество резинотехнического элемента, установленного при замене протекшего сальника. На рынке много поддельных запчастей и вероятность приобретения дефектного изделия – высока.

Поскольку сальник находится в месте, где осмотр проводить не очень удобно, то  о проблеме судят по следам масла под автомобилем и сильной загрязненности нижней части двигателя.
Но стоит отметить, что смазочный материал вытекать может и в других местах – из-под прокладки поддона, масляного фильтра. Поэтому перед устранением течи необходимо тщательно осмотреть нижнюю часть силового агрегата, чтобы точно установить место протечки.

Сделать это можно на эстакаде или смотровой яме, предварительно демонтировав защиту картера (если она есть). В случае, когда установить место протечки невозможно из-за сильной загрязненности, то низ мотора очищается, а затем, после короткой поездки,все заново осматривается. В месте протечки налипнет пыль, по которой и определяем место течи.
Установив, что масло вытекает из-за поврежденного или изношенного сальника, можно приступать к замене. Отметим, что хоть передний сальник коленчатого вала протекает чаще, чем задний, но провести его замену намного проще.

Технология замены этого резинотехнического элемента для любых двигателей одинакова, но сложность проведения работ зависит от конструктивных особенностей самого двигателя.

Алгоритм работ по замене сальника коленвала

Для замены переднего сальника коленчатого вала потребуется стандартный набор ключей, специализированные инструменты (ключи для откручивания болта шкива коленчатого вала), съемника шестеренки (для авто с ременным приводом ГРМ), правки для запрессовки нового резинотехнического элемента.

Видео: Простой способ по вытаскиванию сальника

Если взять авто, оснащенные моторами с ременным приводом ГРМ, то технология замены такая:

  1. Устанавливаем авто на яму и обездвиживаем.
  2. Обеспечиваем доступ к шкиву привода навесного оборудования, установленном на коленвале.
  3. Снимаем ремень дополнительного оборудования.
  4. Обеспечиваем доступ к ремню привода ГРМ.
  5. Устанавливаем ВМТ по меткам (на шестерне распредвала, шкиве коленвала, маховике). Фиксируем в таком положении.
  6. Отворачиваем болт крепления шкива коленвала. Еще раз сверяем установку меток.
  7. Ослабляем натяжной ролик ремня ГРМ.
  8. Снимаем ремень.
  9. Стягиваем приводную шестерню с коленвала (аккуратно, чтобы не потерять шпонку). Обычно шестеренка стаскивается от руки, но иногда требуется использование съемника.
  10. Тщательно вымываем и очищаем поверхность возле концевика коленвала.
  11. Поддеваем сальник отверткой или плоскогубцами. Делаем это аккуратно, чтобы не повредить посадочные поверхности, поскольку даже малейшая царапина приведет к потере плотности и возобновлению течи масла.
  12. Протираем ветошью посадочные поверхности.
  13. Новый сальник смазываем маслом и ставим на место, следя, чтобы кромки не подвернулись.
  14. Забиваем резинотехнический элемент до упора при помощи правки (отрезок трубы соответствующего диаметра).
  15. Собираем все обратно, следя за совпадением меток и правильностью натяжки приводных ремней.

Но это общая технология. Если брать каждый двигатель по отдельности, то обязательно найдутся нюансы.

Особенности выполнения замены на разных двигателях

Видео: Течь масла из под переднего сальника коленвала ВАЗ 2114 ,как поменять сальник !

К примеру, если взять модели ВАЗ, начиная от 2108, оснащенные 8-клапанным ГРМ, то на них замена делается проще всего. Проблема может возникнуть только с отворачиванием болта крепления шкива. Чтобы этого избежать вращение двигателя блокируется путем включения скорости на КПП и выжимом тормозов.

На 16-клапанных двигателях выполнение работ сложнее. Обусловлено это сложностью фиксации распредвала после установки по меткам. К примеру, на автомобилях Рено Логан для этого потребуется специальная фиксирующая пластины для валов, а также фиксатора для коленвала.
Да и в общем, для обеспечения доступа к ремню ГРМ на 16-клапанных двигателях приходится снимать множество элементов с двигателя, в некоторых случаях также нужно поддомкрачивание одной стороны мотора, предварительно сняв его опору.

Если брать двигатели, у которых ГРМ приводится от цепи, то у них свои нюансы. С одной стороны, поменять потекший сальник на них проще, поскольку нет надобности в разборке привода ГРМ. Но с другой – доступ к сальнику сильно ограничен и заменить его непросто.
К примеру, на ВАЗ-2107, для замены сальника достаточно лишь снять ремень привода вспомогательного оборудования, и открутить шкив. А далее просто подковыриваем потекший сальник и устанавливаем новый.

Но у этого авто расположение двигателя – продольное. Из-за этого пространство между крышкой двигателя и радиатором очень малое, и поставить сальник без перекоса практически невозможно.
Поэтому для удобного выполнения работ лучше нижнюю крышку привода ГРМ все же снять. А это повышает трудоемкость работ. К тому же, под этой крышкой располагается прокладка, которую обязательно нужно менять или хотя бы промазывать герметиком. Зато на таких двигателях после замены не придется устанавливать валы по меткам, поскольку привод газораспределительного механизма при работах не затрагивается.

В общем, перед началом работ на любом авто следует ознакомиться с особенностями замены и обязательно следовать технологии проведения работ.

avtomotoprof.ru

Что такое сальник коленвала и как его поменять + Видео

Что такое сальник коленчатого вала и как он устроен

В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.



Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.

На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.

Принцип работы сальника коленчатого вала



Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.

Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.

Причины износа сальника коленвала

Как узнать, что сальник пора менять?

Качественный сальник, изготовленный проверенным изготовителем, может обеспечить герметизацию блока на 150 тысяч километров. Однако, существует ряд определенных причин, по которым есть риск вывести деталь из строя намного раньше.

1. Масло и масляный фильтр несвоевременно подверглись замене. Это объясняется тем, что при использовании отработанного масла, в место установки сальника проникает пыль и грязь, которые царапают поверхность, требующую уплотнения. Таким образом, появившееся в процессе эксплуатации небольшие царапины, повреждают кромку сальника при вращении и выводят его из строя раньше времени. Также царапины могут возникнуть при не качественном проведении ремонта.

2. Перегрев мотора. При перегреве двигателя, коленчатый вал нагревается до температур, на которые не рассчитан его сальник. Таким образом, уплотнитель плавится и теряет свои герметические свойства.

Чтобы определить необходимость проведения замены, обратите внимание на месте выхода коленчатого вала из блока. Если там обнаружены следы утечки масла и уровень масла заметно снижается, то это явный знак тому, что сальник коленвала нуждается в замене.

Внимание! Не пытайтесь каким-либо образом отремонтировать поврежденный уплотнитель. Данный элемент является расходным и подлежит только замене!

Как поменять сальники коленвала



Замену сальника коленвала можно условно разделить на два этапа. Это замена переднего сальника, расположенного со стороны привода ГРМ. Вторым этапом принято считать сальник, расположенный со стороны коробки передач.

Видео - Замена переднего сальника коленвала

Существует два способа замены сальник. Первый является достаточно примитивным и выдуманный водителями, которые не хотят тратить много времени на эту процедуру. Второй способ предписан заводом-изготовителем и является самым надежным, поэтому рассмотрим только его.

Порядок действий:

1. Установите автомобиль на яму и исключите любое его перемещение. Открутите защиту двигателя и крышку ГРМ.  Не забудьте отключить аккумуляторную батарею и слить масло из двигателя.

2. Открутите 6 болтов, которые предназначены для защиты моторного отсека справа.

3. Ослабьте натяжку ремня генератора и снимите его.

4. Снимите правое переднее колесо и включите самую низкую передачу. Используя ключ на 19, ослабьте (во всех случаях получается именно «сорвать») болт крепления шкива. После этого, выкрутите болт и снимите шкив коленчатого вала. Будьте осторожны и не потеряйте шпонку коленчатого вала, так как без нее дальнейшая работа шкива будет проблематична.

5. Установите поршень самого первого цилиндра в ВМТ. Для контроля положения используйте метку в люке маховика двигателя и метку на валу газораспределительного механизма. Данное действие рекомендуется выполнять при поднятом переднем колесе и на пятой передаче.

6. Ослабьте крепление натяжного ролика и, после этого, снимите ремень газораспределительного механизма.

7. Выкрутите все болты крепления нижней крышки картера сцепления и снимите ее. Ее демонтаж проводите вместе с прокладкой.

8. Открутите все болты (16 штук) крепления крышки картера двигателя и демонтируйте ее. При сборке узлов рекомендуется заменить прокладку.

9. Демонтируйте маслоприемник от маслонасоса и коренного подшипника. Для этого открутите болты крепления на 10.

10. С помощью двух отверток снимите с вала зубчатый шкив и открутите все болты крепления масляного насоса. Таким образом, получается, что масляный насос снимается вместе с сальником. Сальник необходимо вытащить с помощью любого острого предмета и, смазав маслом новый сальник, установить его на место. Запрессовка производить с помощью оправки или старого сальника.

11. Проведите сборку улов в обратной последовательности.

Видео - Замена заднего сальника коленвала

Степень износа заднего и переднего сальника абсолютно одинаковый, поэтому, заменяя передний сальник, необходимо то же самое сделать и для заднего.

Порядок действий

1. Демонтируйте коробку переключения передач вместе с корзиной сцепления. Единственное, что должно остаться на месте – это маховик двигателя. Перед  снятием КПП, слейте с нее масло и вытащите ШРУСы.

2. Выкрутите 6 болтов крепления маховика к двигателю. Чтобы он не прокручивался, можно закрутить на старое место болт, крепящий КПП и положить на него отвертку, конец которой должен упереться в зубья маховика.

3. После выкручивания болтов снимите стопорную пластину и только тогда сам маховик.

4. Демонтируйте задний щит сцепления и открутите все болты, предназначенные для крепления задней крышки двигателя. Именно на ней и устанавливается сальник коленвала.

5. С помощью отверток вытащите старый уплотнитель и смажьте маслом новый. После этого запрессуйте новый сальник с помощью оправки диаметром 99 миллиметров.

6. Проведите сборку узлов в обратной последовательности и обязательно поменяйте прокладку задней крышки.

На этом замена сальника коленвала закончена. Как вы поняли, ее можно выполнить самостоятельно без применения особых инструментов.

vipwash.ru

Как заменить сальник коленвала правильно (задний, передний)

Как известно, по тем видам ремонта, который способен выполнить самостоятельно автолюбитель, можно судить о его квалификации в данной области. Вы сможете значительно повысить свою квалификацию, узнав, как заменить сальник коленвала двигателя. Необходимость такой замены своими руками появляется, когда образовывается течь масла в месте уплотнения коленчатого вала. В таких случая говорят, что сальник «потек».

Замена сальника коленвала – процедура, стоимость которой в СТО не низкая, особенно если виновник ремонта задний сальник — поменять его всегда сложнее.

Предназначение уплотнителя

Любой из автовладельцев, обладающий конкретными техзнаниями, понимает для чего нужен уплотнитель. Он предотвращает течь масла из масляной системы механизма. В нашем случае сальники расположены на обоих концах коленвала. Каждый имеет свой размер и стоимость. Соответственно один из них — передний, другой – задний. Рассмотрим, как поменять каждый из них.

Если течет из двигателя, то подозрения у опытного автомобилиста мгновенно падают именно на сальники и манжеты. Их задача – уплотнять вращающиеся соединения.

Коленвал является важным узлом автомобиля. Блок двигателя – это всегда довольно сложная конструкция. Если обнаруживается течь, вероятнее всего, потек уплотнитель, поставленный на концах коленвала. Последний обязан выступать наружу из блока двигателя обеими своими сторонами.

С переднего фланга на коленвале фиксируется колесо ГРМ, с заднего – элементы сцепления (что в некотором роде объясняет неодинаковый размер концов вала). Безусловно, никакая течь масла в данном случае не уместна. Смазка должна всегда оставаться внутри блока двигателя.

Почему сальник портится

Манжета – это своеобразное кольцо, имеющее жесткую наружную обойму и эластичную внутреннюю кромку. Последняя как раз и соприкасается с валом. Если течь масла идет сквозь уплотнитель, значит, пружинная кромка ослабла и более эффективно не обжимает втулку. Надо поменять уплотнитель.

Течь масла – всегда неприятно и опасно для двигателя. Из-за того что в ходе работы манжета теряет свою эластичность или просто портится, течь масла усиливается, создавая автовладельцу океан проблем. Зная, как проводится замена данного элемента, можно значительно облегчить себе жизнь.

Внимание. Меняется задний и передний сальник своими руками по-разному, так как уплотнители существенно отличаются из-за особенностей строения силовой установки. Имеет значение, безусловно, и размер.

Манжеты или сальники применяются в автомобилестроении давно, у них не простое назначение и конструктивные особенности.

Подробнее это выглядит следующим образом. Сам уплотнитель в процессе вращения вала плотно прилегает к поверхности. Чтобы уплотнение было всегда эффективным, предусмотрены на сальнике особые насечки. Если манжеты новые, масло не течет, нигде не пропускает.

Со временем кромки сальников садятся, элементы устаревают, поэтому они более не способны обеспечивать требуемое уплотнение. Результат – течет смазка, что может произойти как спереди вала, так и сзади.

Подготовительные работы

Основа основ грамотного ремонта своими руками или замены какого-либо элемента — подготовка. Надо уметь квалифицированно подготавливаться, учитывать все этапы предстоящих работ.

  1. Привести в порядок машину и рабочую зону.
  2. Подобрать комплект необходимых инструментов.
  3. Купить расходники и запасные элементы.

Стоимость уплотнителей для коленвала не очень высока. Как и говорилось, размер сальников тоже бывает не одинаковый. Ведь у них разные конструктивные особенности.

Необходимо на этапе подготовки позаботиться о новых прокладках, если такие придут в негодность в процессе замены. Их стоимость низкая, а эффективность высокая. Как правило, если течет масло, то «виновными» бывают не только сальники.

Что касается инструментария, то это стандартный комплект отверток, ключей, а также набор специальных оправок для монтажа уплотнителей своими руками.

Примечание. Опять же, здесь приходится учитывать размер сальников. К примеру, на «девятки» для ремонта переднего уплотнителя нужно подготовить ключ-торец на 27, замена заднего уплотнителя проводится уже приспособлением с наружным диаметром 90 мм.

И наконец, подготовительные работы всегда подразумевают чистоту рабочей зоны. В данном случае надо будет тщательно вымыть силовую установку, очистив ее от грязи и следов масла. Пятна от смазки обязательно будут, если течет уплотнитель.

Как сменить задний уплотнитель

Это всегда сложнее, чем установка нового переднего сальника. Необходимо учитывать конструктивные особенности, ведь снять задний уплотнитель, который потек, труднее по причине его скрытности. Сальник находится за системой сцепления, что подразумевает обязательный демонтаж коробки, маховика и т.д.

Учтите, что если сальник течет, смазочные материалы могут попасть на элементы сцепления и маховика, что в разы уменьшит фрикционные свойства.

Задний уплотнитель сидит в оригинальном корпусе, фиксируемом на нескольких болтах. Два из них ввинчиваются с нижней части, прямо сквозь поддон картера.

После снятия, новый задний уплотнитель коленвала запрессовывается на место старого. Размер сальника не маленький, что в разы облегчает установку. Прост уплотнитель также и по конструкции, так что никаких проблем с впрессовкой не наблюдается. Единственная сложность — это обеспечение доступа к сальнику.

Как обновить передний уплотнитель

Это сделать уже намного легче и быстрее. Расположен данный уплотнитель непосредственно у конца втулки, на которой сидит колесо ГРМ. Для примера рассмотрим ВАЗ 2109. Чтобы осуществить замену сальника спереди, надо в первую очередь демонтировать моторную защиту и чехол ремня ГРМ.

После этого поршень 1-го цилиндра ставится в позицию ВМТ. Ремень ослабляется и снимается.

Теперь надо демонтировать колесо спереди, поддомкратив его. Затем снимаются шкив и генераторный ремень. Обязательно демонтируется колесо вала со шпонкой.

Сальник нужно аккуратно извлечь с помощью отвертки, а затем установить новый.

Перед впрессовкой нового манжета внутреннюю поверхность нужно смазать маслом. Если посадочное место коленчатого вала имеет большую выработку, возможно, установка нового уплотнителя не сможет полностью устранить проблему.

Новый уплотнитель ставится с помощью насадки или ключа-трубки на 27.

Учтите, что есть немалая вероятность испортить поверхность коленвала, а это уже большие затраты. Демонтаж переднего сальника стоит производить, не царапая посадочное место.

Если вы мотоциклист, владелец Иж Планеты, например, то замена сальника коленвала проводится в подобном же русле, безусловно, с учетом конструктивных особенностей автомобильного и мотоциклетного двигателей. Стоимость уплотнителей примерно сопоставима.

autolirika.ru

что это такое и какие неполадки возникают с данным элементом

Начнем с того, что коренной сальник двигателя является сальником коленчатого вала.  Сальник коленвала  считается важным элементом в устройстве ДВС. Дело в том, что двигатель нуждается в эффективной и постоянной смазке. Для решения задачи силовые агрегаты имеют масляную систему, в которой моторное масло циркулирует под давлением и подается к разным нагруженным узлам.

При этом стоит выделить детали, которые, простыми словами, выходят из двигателя наружу. К таковым относится и коленчатый вал, часть которого конструктивно соединена с маховиком. Получается, при выводе части коленвала наружу, отверстие, где он вращается, необходимо уплотнить, чтобы предотвратить утечки моторного масла из двигателя.

В качестве такого уплотнителя выступает сальник коленвала или сальник двигателя коренной. Далее мы подробно рассмотрим назначение и особенности данного элемента, а также поговорим о том, какие неисправности и поломки возникают в том случае, если с указанным сальником начинаются проблемы.

Читайте в этой статье

Назначение и принцип работы коренного сальника двигателя

Как уже было сказано, к различным парам трения смазка поступает под давлением, также отдельные элементы внутри двигателя смазываются методом разбрызгивания или самотеком. Так или иначе, главной задачей является максимальное уменьшение трения,  удаление продуктов износа, защита от механических повреждений и перегрева.

При этом передача крутящего момента от двигателя на другие узлы реализована путем вывода коленчатого вала из ДВС для соединения с маховиком. Одновременно с этим возникает необходимость герметизировать отверстие под вал. Для этих целей используется сальник коленвала.

Данный элемент выполнен из фторкаучуковой резины или силикона, фактически являясь уплотнительным кольцом. Диаметр коренного сальника равен диаметру коленчатого вала. Материал изготовления сальника термостойкий, также устойчив к воздействию моторного масла. Это позволяет избежать рисков повреждения уплотнителя от избыточного нагрева, которое возникает в результате трения.

Итак, сальник установлен в той области на блоке цилиндров, где реализован выход коленвала из двигателя наружу. На разных двигателях это место может отличаться.  Например, на заднеприводной  «классике» с продольным расположением двигателя и цепным приводом ГРМ, коренной сальник в ряде случаев  стоит в щите коленвала впереди опорного подшипника.

Переднеприводные авто, где ДВС имеет поперечное расположение, а механизм газораспределения зачастую приводится ремнем ГРМ, сальник коленвала стоит в БЦ по причине того, что щиты на подобных силовых агрегатах конструктивно отсутствуют. Так или иначе, во всех случаях назначение элемента заключается в том, чтобы предотвратить утечку масла из блока цилиндров двигателя.

Во время работы мотора внутри картера масло находится под определенным давлением. Благодаря такому давлению осуществляется прижим сальника к деталям и уплотняемым поверхностям. Это позволяет надежно герметизировать двигатель от протечки масла в месте установки коренного сальника мотора.

Основные неисправности: течет коренной сальник

Даже с учетом того, что коренной сальник устойчив к износу, данная деталь все равно имеет ограниченный срок службы. Чтобы понять, когда нужно менять сальник коленвала, стоит учитывать, что даже качественное оригинальное изделие обычно служит не более 150-200 тыс. км.  При этом стоит отметить, что сальник может выйти из строя намного раньше по целому ряду причин.

Среди основных специалисты выделяют следующие:

Если масло в двигателе менять позже определенного срока, тогда важно понимать, что в «отработке» накапливается большое количество пыли, грязи, продуктов износа ДВС и т.д. Так как сальник также контактирует с моторным маслом, грязная смазка с механическими частицами становится причиной появления царапин на поверхности сальника. В дальнейшем мелкие царапины становятся больше, кромка сальника повреждается в месте вращения коленвала, сальник начинает пропускать масло.

Еще следует отметить, что ошибки, которые могут быть допущены при установке сальника в рамках ремонта двигателя, способны не сразу вывести деталь из строя, однако ресурс закономерно сокращается (в некоторых случаях на 50-70%.).

Что касается перегрева двигателя, данное явление приводит к тому, что температура ДВС повышается выше той нормы, на которую изначально рассчитан  сальник и способен выдержать его материал изготовления. Естественно, сильный перегрев приведет к тому, что сальник деформируется, уплотнитель попросту теряет свою эластичность и не способен обеспечить необходимую герметичность в месте установки.

Замена коренного сальника двигателя: особенности

Вполне очевидно, что поводом для замены сальника коленвала является утечка моторного масла. При этом сальник может течь как интенсивно, так и подтекать или потеть. В любом случае, с такой неисправностью эксплуатировать ТС крайне не рекомендуется.

Для того чтобы диагностировать неисправность, нужно внимательно осмотреть те места, где коленвал входит из блока цилиндров. Наличие следов моторного масла под машиной, снижение уровня смазки в поддоне, замасливание двигателя и ряд других признаков укажут на то, что весьма вероятны проблемы с сальниками коленчатого вала.

Отметим, что указанных сальников два: передний и задний. Передний сальник коленчатого вала (ПСКВ) и задний сальник (ЗСКВ) желательно менять менять вместе. Что касается ПСКВ, этот сальник располагается с той стороны, где реализован привод ГРМ.

Опасность течи этого сальника заключается в том, что смазка может попасть на ремень ГРМ, в результате чего масло разъедает ременной привод, ремень может оборваться или проскользнуть. Как известно, обрыв ремня ГРМ может привести к серьезной поломке двигателя и загибу клапанов.

Если говорить о ЗСКВ, этот сальник находится рядом с коробкой передач, точнее, в месте стыка двигателя и коробки. Течи в этой области приводят не только к понижению уровня масла и загрязнению нижней части двигателя, но и к тому, что смазка может попадать на детали сцепления в автомобилях с МКПП и т.д.

Так или иначе, при появлении течей необходима замена сальника коленчатого вала (как переднего, так и заднего).  Давайте рассмотрим, как рекомендуют выполнять данную процедуру сами производители ДВС по мануалу. Начнем с замены ПСКВ.

  • Прежде всего, машину нужно загнать на смотровую яму, эстакаду или поднять на подъемнике. Далее потребуется снять защиту двигателя, а также защитный кожух  ремня ГРМ.
  • После этого масло из ДВС нужно слить. Теперь можно переходить к демонтажу  ремня генератора. После этого снимается переднее правое колесо,  включается пониженная передача. Затем понадобится открутить болт шкива коленвала, сам шкив коленчатого вала снимается.
  • После следует включить повышенную передачу и далее выставить поршень в первом цилиндре в ВМТ (для выставления ориентируйтесь по меткам в лючке маховика и меткам на валу ГРМ).
  • Затем производится ослабление крепления натяжного ролика, после чего снимается ремень ГРМ.
  • Также выкручиваются болты крепления нижней крышки картера сцепления, крышка снимается вместе с прокладкой. Обратите внимание, прокладку желательно заменить в рамках обратной сборки.
  • Теперь нужно осуществить отсоединение маслоприемника от маслонасоса и коренного подшипника. Далее двумя отвертками с вала снимается зубчатый шкив, а также параллельно откручиваются болты крепления маслонасоса.
  • В результате маслонасос удается снять вместе с сальником. В дальнейшем старый сальник демонтируется, после чего предварительно смазанный новый сальник коленвала ставится на место. Дальнейшая запрессовка выполняется при помощи специальной надставки.
Рекомендуем также прочитать статью о том, почему двигатель в масле. Из этой статьи вы узнаете о наиболее распространенных причинах утечки масла из двигателя, а также о способах диагностики и ремонта неисправностей для восстановления герметичности масляной системы.

Что касается замены заднего сальника коленвала,  в общих чертах процедура заключается в следующем:

  • На начальном этапе нужно снять коробку передач вместе со сцеплением. Перед тем, как снимать коробку, необходимо слить из нее трансмиссионное масло и отсоединить ШРУСы.
  • Затем нужно открутить  болты крепления маховика к  ДВС. После снятия маховика нужно также произвести демонтаж заднего щита сцепления и выкрутить болты, которыми крепится задняя крышка двигателя.
  • Сам задний сальник установлен в этой крышке, так что его можно демонтировать отвертками. Затем новый сальник предварительно смазывается моторным маслом и запрессовывается при помощи специальной оправки.

Напоследок добавим, что на коренных сальниках снаружи присутствуют специальные маркировки. Эти маркировки помогают установить уплотнительный элемент правильно, так как содержат информацию о том, в какую сторону вращается коленвал.

Подведем итоги

Как видно, замена переднего и заднего сальника коленвала не требует специальных инструментов, однако  все равно понадобится выполнить достаточно большой объем работ. Помните, процедура является ответственной, так как достаточно высока вероятность ошибок как при установке самих сальников, так и в процессе разборки/сборки двигателя, выставления меток ГРМ и т.д.

По этой причине без определенного опыта выполнения подобных работ настоятельно рекомендуется выполнять данные операции в специализированных автосервисах. Такой подход позволит минимизировать риски и нежелательные последствия в результате непрофессионального монтажа самих уплотнителей или неправильной обратной установки снятых с двигателя элементов после замены коренных сальников двигателя.

Читайте также

krutimotor.ru

Замена сальников коленчатого вала: с чего начать

Сальник коленчатого вала Сальник предназначается для предотвращения протекания смазки из механизмов, содержащих её внутри, если от них выходит ось или вал. Сальник устанавливается во многих элементах автомобиля, в том числе и в коленчатом вале. И здесь, как нигде, важно, чтобы смазочная жидкость не покинула двигатель. Этот элемент являет собой кольцо с эластичной внутренней кромкой и жёсткой наружной обоймой.

Внутренняя кромка усиливается пружиной, которая не выпускает наружу масло. В процессе эксплуатации сальник теряет свою эластичность и трескается, из-за чего масло начинает протекать, что создаёт водителю проблемы. Сальники – это элементы, которые нужно периодически проверять и производить их замену. Процедура замены заднего и переднего сальника имеет некоторые отличия в связи с особенностями конструкции двигателя. Эта процедура вполне осуществима даже в обычном гараже, но она имеет некоторые особенности и сложности, чего могут не понять новички.

1. Когда и почему нужно менять сальники коленчатого вала.

Замена сальника

По утверждениям специалистов, замена сальников коленчатого вала – это процесс, который необходимо повторять не реже одного раза в три года эксплуатации автомобиля (или через каждые 100-150 тыс. километров пробега), так как деталь постепенно изнашивается. Иногда требуется выполнить внеплановый ремонт двигателя и сменить сальники (к примеру, при перегреве двигателя). Но приступать к такому ремонту стоит при полной уверенности в неполадках, о чём может свидетельствовать течь масла. Среди причин преждевременного выхода из строя сальников можно назвать низкокачественное сырьё, которое берётся для изготовления детали, перегревы и перегрузки мотора, использование несоответствующих двигателю масел или их несвоевременная замена. Когда производится замена сальников, необязательно иметь в руках набор специального инструментария. Главное, что необходимо – это сальники нужного размера и подручные инструменты, которые найдутся в любом гараже.

Сальники коленчатого вала подлежат замене в следующих случаях:

1. На детали появились трещинки, сколы, разорванности или другое дефекты.

2. На сальнике были обнаружены подтёки масла.

Но подтёки масла – это ещё не 100-процентная причина для замены сальника. Иногда, масло начинает подтекать, если система вентиляции картера загрязнилась или шланги системы вентиляции пережались. В таких случаях достаточно почистить систему вентиляции или устранить изгибы шлангов. Важно! Перед заменой сальников обязательно убедитесь, что причина неполадок именно в них.

2. Замена переднего сальника коленчатого вала.

Замена сальника коленчатого вала Передний сальник коленчатого вала располагается в крышке масляного насоса (или, если точнее, на носке коленчатого вала). Чтобы к нему достаться, нужно будет демонтировать крышку ремня газораспределительного механизма. Передний сальник расположен под самым нижним шкивом. Замена переднего сальника коленвала – процесс несложный, но требует определённой сноровки и элементарных навыков обращения с автомобилем. Перед началом работ по снятию сальника, обязательно нужно подготовиться. Успешная подготовка включает в себя:

1. Подготовить автомобиль и место для работы (промыть двигатель, в некоторых случаях можно поставить автомобиль над смотровой ямой, так как это упрощает процесс его ремонта).

2. Подготовить нужные инструменты и разложить их по местам (отвёртки, молотки, ключи, оправки для установки сальников, чистые тряпки для удаления загрязнений).

3. Подготовить запчасти и расходные материалы (купить новые сальники нужного размера, прокладки масляного насоса, другие прокладки). Прокладки стоит менять при ремонте любых узлов автомобиля. Сальники производятся из различных по составу материалов, что стоит учитывать при их подборе. Материал сальника зависит от типа масла, которое используется в автомобиле (минеральное или синтетическое), что обязательно следует учесть во время покупки. Перед установкой сальники примеряют на вал и определяют, на сколько они подходят к механизму.

Чтобы заменить передний сальник, его необходимо сначала снять. Процесс его снятия включает такие этапы:

1. Отсоединить от аккумулятора клеммы.

2. Снять ремни газораспределительного механизма из всех шкивов.

3. Извлечь из автомобиля масляный насос.

4. Шкив зубчатого типа поддеть с помощью плоской отвёртки и снять с носка коленчатого вала.

5. Отвёрткой поддеть и извлечь шпонку коленвала (чтобы она не потерялась в процессе).

6. Поддеть отвёрткой сальник, а потом извлечь его из крышки.

После того, как старый сальник снят, на его место устанавливают новый. Перед установкой нового сальника, его кромку нужно смазать машинным маслом и запрессовать на место. При этом нужно использовать специальную оправку с диаметром около 41 миллиметра так, чтобы внутрь была направлена рабочая кромка. После этого производятся все действия в обратном к снятию порядке. Если есть опыт, то производить замену переднего сальника коленвала возможно без снятия масляного насоса. Но это очень рискованно, так как можно установить новый сальник с перекосом или вовсе повредить поверхность коленчатого вала.

3. Процедура снятия и замены заднего сальника коленчатого вала.

Замена сальника Замена заднего сальника – процесс более сложный, чем замена переднего сальника, так как он спрятан за системой сцепления. Здесь лучше заручиться поддержкой опытного в таких операциях автомеханика. Определить неисправность заднего сальника коленвала можно по каплям свежего масла, которые висят на разъёме двигателя и картера сцепления. Производить замену заднего сальника стоит в смотровой яме или на подъёмнике, обязательно зафиксировав колёса автомобиля специальными упорами.

Снятие заднего сальника коленчатого вала производится в такой последовательности:

1. Отсоединяются провода от клеммы аккумулятора.

2. Снять коробку переключения передач. Эта процедура очень трудозатратна, поэтому правильным решением будет одновременный осмотр и других элементов автомобиля, помимо замены сальников.

Снимать коробку передач стоит в такой последовательности:

2.1. Снять стартер;

2.2. Снять рабочий цилиндр сцепления;

2.3. Демонтировать трос спидометра и провода жабки заднего хода;

2.4. Снять ручку коробки переключения передач в салоне, чтобы она не мешала;

2.5. Выкрутить болты по контуру механизма, которые соединяют его с двигателем;

2.6. Демонтировать заднее крепление коробки передач;

2.7. При необходимости, снять трубу глушителя (это облегчит работу).

3. Снять диск сцепления.

4. Демонтировать маховик из двигателя.

5. С направляющих втулок снять задний щиток картера сцепления.

6. Открутить болты креплений (всего должно быть восемь штук).

7. Демонтировать держатель сальника.

Замена сальника 8. Из держателя выпрессовать сальник с помощью молотка или шурупа (гвоздя) по металлу. Шуруп закручивается на несколько ниток резьбы и вытаскивается плоскогубцами, а сальник, обычно, идёт за ним. Если сальник очень большой, то можно закрутить два шурупа.

После того, как задний сальник был снят, производится его замена в следующей последовательности:

1. Впрессовать в держатель новый сальник до упора оправкой с диаметром около 99 миллиметров. При этом рабочая кромка обязательно должна направляться внутрь.

2. Прокладка, которая порвалась, удаляется. А для удобного монтажа прокладку клеят консистентной смазкой к держателю.

3. Рабочая кромка сальника и фланец коленчатого вала смазываются маслом.

4. Рабочая кромка сальника и фланец коленвала аккуратно заправляются, для чего можно использовать деревянные палки.

5. Болты держателя надёжно закрепляются.

6. В обратном к снятию порядке устанавливаются защитный щиток картера сцепления, маховик, сцепление и коробка переключения передач.

После того, как установка сальников произведена, следует проверить их состояние, для чего включают двигатель автомобиля. Если утечки масла нет, значит установка прошла успешно.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Замена

Отправить ответ

avatar
  Подписаться
Уведомление о
