8. Проверяем состояние нажимного диска. При наличии следующих изъянов производит его замену:

• трещины на тарельчатой пружине;• на местах, где происходит контакт между подшипником выключения сцепления и пружинными лепестками заметен видимый износ;• места контакта подшипника выключения сцепления и пружинных лепестков расположены в разных плоскостях.

9. Осматриваем кольца опоры нажимной пружины. Наличие следов износа и трещин неприемлемо, в этом случае придется осуществить замену нажимного диска в сборе.

10. Перед установкой сцепления необходимо проверить вращение ведомого диска по шлицам первичного вала коробки передач. При наличии заедания устраните его или поменяйте дефектные детали.

11. Устанавливая в кожух нажимного диска ведомый диск, обратите внимание на то, чтобы выступающая ступичная часть была направлена в сторону нажимной пружины.

12. Установка ведомого диска производится с использованием оправки.

13. Устанавливая кожух нажимного диска, поместите деталь на три штифта центровки, закрутите и затяните болты, которыми скрепляются кожух и маховик (равномерно от одного болта к другому, за проход не более одного оборота).

14. Достаем оправку.

15. Устанавливаем коробку передач.

16. Регулируем сцепление, не забыв установить его нижний конец на коробку передач.

На этом замена сцепления на Приоре закончено, можно проводить дорожные испытания sovetyavto.ru

sovetyavto.ru

Как заменить сцепление на «Приоре»

Автор КакПросто!

Пробуксовка сцепления — это наиболее часто встречаемая неисправность. Диск требует замены, но провести ремонт можно только при условии полного снятия коробки передач. Работы немало, поэтому лучше всего заодно установить новый выжимной подшипник и корзину.

Статьи по теме:

Вам понадобится

• — набор ключей и отверток;
• — яма, эстакада, либо подъемник;
• — емкость 5 л;
• — домкрат;
• — противооткатные упоры.

Инструкция

Подготовьте автомобиль к осуществлению ремонта, сначала установите его на подъемник, эстакаду или яму. Далее отключите и извлеките из подкапотного пространства аккумуляторную батарею. Многое из того, что находится в моторном отсеке, будет мешать. Поэтому снимите фильтр очистки воздуха и декоративную пластиковую панель с головки блока. Теперь слейте из КПП все масло, чтобы в дальнейшем оно не убежало. С датчика расхода воздуха отключите провод, а также выкрутите гайку, которой крепится шина массы к коробке.

Снимите тросик привода сцепления. После этого выкрутите болты на стартере и извлеките его. С обеих сторон отсоедините шаровые опоры от ступиц. Выкрутите гайки на рулевых тягах, предварительно извлечь нужно штифты. Используя лом или зубило с молотком, необходимо из коробки передач вынуть внутренние ШРУСы. Сначала извлекается одна граната, вместо нее обязательно нужно поставить надежную заглушку, которая удержит в зацеплении все шестерни дифференциала.

Извлеките второй внутренний ШРУС. Аккуратно отведите обе гранаты в сторону, чтобы они не мешали снятию коробки. Осталось снять трос спидометра, отключить колодку от выключателя сигнала заднего хода, а также выкрутить гайки крепления подушек на КПП. После этого необходимо выкрутить все болты, которыми крепится коробка к блоку двигателя. При помощи лома нужно отодвинуть КПП от мотора. Эту процедуру нужно проводить с напарником, который сможет подстраховать и не допустит падения коробки.

Снимите КПП, стараясь не задеть лепестки на корзине сцепления. Замене подлежит выжимной подшипник, который вы найдете на первичном вале коробки. Установите сразу новый, чтобы после не забыть это сделать. Теперь нужно выкрутить все шесть болтов крепления корзины сцепления к маховику. Делайте это равномерно, по 2-3 оборота совершайте, не больше. Это не позволит корзине деформироваться. Впрочем, если собираетесь ставить новую, то не имеет значения, как вы будете выкручивать болты. Снимите корзину и диск сцепления, оцените их выработку, а также износ поверхности маховика. Теперь приступайте к установке новых деталей. Прикладываете к маховику ведомый диск, на него ставите корзину, совмещаете ее с направляющими. Наживите 2-3 болта, чтобы можно было не придерживать рукам

motorsmarine.ru

Замена сцепления Лада Приора со снятием и без снятия коробки: инструкция

Сцепление автомобиля подвергается большой нагрузке – постоянное использование в процессе эксплуатации автомобиля, вибрация двигателя, слишком большие нагрузки на двигатель. Последний факт износа, как правило, сопровождается характерным запахом сожженного сцепления.

К первым признакам относятся ощущение неполной работы сцепления, посторонние звуки, возможны даже хрусты. Также может провисать педаль сцепления, что тоже говорит о том, что необходимо как можно скорее заменить сцепление на Ладе Приора.

Однако у неопытных автовладельцев зачастую возникает закономерный вопрос: как заменить сцепление своими руками? Сложного в этом процессе ничего нет, но запастись инструментами и некоторыми знаниями необходимо.

Подготовка

Существует 2 способа замены сцепления. Один способ предполагает полное снятие КПП, другой – нет. При этом в любом из случаев нужны следующие подручные средства:

• домкрат;
• эстакада, без которой будет проблематично заменить сцепление;
• колоды или кирпичи;
• комплект ключей и головок размеров от 8 до 19, может понадобиться головка на 15, которая требуется нечасто;
• удлинители для ключей будут не лишними, так как порой складывается ситуация, в которой достать деталь рукой будет невозможно;
• оправка 10-12 см для центрирования ведомого диска.

Читайте также: Замена редуктора печки Приора с кондиционером

Способ со снятием КПП:

1. Загнать машину на эстакаду.
2. Снять аккумулятор.
3. Отсоединить трос, идущий к спидометру.
4. Теперь предстоит снять коробку переключения передач. При этом если ставить обратно старый нажимной диск, нужно отметить взаимное расположение маховика и кожуха вышеупомянутого диска для сохранения балансировки.
5. Далее следует вставить оправку в отверстие диска. Можно обойтись и без этой процедуры, но тогда нужно держать ведомый диск, в противном случае он выпадет.
6. Придерживая маховик, открутите все 6 болтов крепления. При этом делать это надо постепенно, по обороту от каждого болта, чтобы диск не перекосило.
7. Теперь можно снять кожух, в котором будет находиться нажимной диск.
8. Далее снимается ведомый диск с оправкой.
9. Теперь наступает один из ответственных моментов во всем процессе замены, а именно осмотр ведомого диска. Необходимо проверить его на износ, проверить поверхность фрикционных накладок и надежность фиксации демпферных пружин в гнездах ступицы.
10. Нельзя забывать и про проверку на его «биение». Другими словами, насколько его поверхность ровная.
11. При наличии каких-либо следов износа требуется заменить необходимые детали.
12. При наличии явных следов износа на нажимном диске его следует заменить полностью в сборе.
13. Перед самой установкой сцепления не помешает проверить детали на легкость взаимодействия. Любые закусывания или дефекты также следует устранить.
14. При установке ведомого диска в кожух выступающая часть ступицы должна соприкасаться с пружиной.
15. Далее сборка сцепления идет в обратном порядке.

Примечательно, что при установке новых деталей длины нижней резьбовой части наконечника троса, как правило, не хватает для восстановления его изначального положения.

Поэтому необходимо привести в изначальное положение механизм компенсации износа. Для этого между поводком и рычагом вилки выключения сцепления нужно установить размер L.

Педаль сцепления следует поднять вверх до упора. Тогда пружина автоматически вернет ползун в исходное положение. После этого останется только проверить результат работы и при необходимости отрегулировать сцепление.

Замена без снятия КПП

Данный процесс не слишком отличается от первого, как кажется на первый взгляд. Подготовка и инструмент тот же. Однако в этом случае есть один большой плюс – нет необходимости ворочать достаточно тяжелую КПП. Это особенно актуально, если за замену сцепления берется один человек.

При этом разбор следует начать со съема левого колеса и постановки машины на домкрат. Лучше всего это делать в боксе, где есть смотровая яма. В дополнение к указанным в первом случае первым пунктам необходимо снять воздушный фильтр, открутить гофру, отсоединить ДМВР, ослабить крепления стартера.

Читайте также: Замена редуктора печки Приора без кондиционера

Придется открутить КПП, но нет необходимости трогать ШРУСы. Поскольку в процессе отсоединения всего вышеописанного будут ослаблены болты, держащие двигатель, под него нужно подставить кирпичи, чтобы не оборвать шланги. Аналогично придется немного сместить КПП на подставку для кирпичей.

Теперь сцепление можно сменить уже вышеописанным способом. Как видно, ничего сложного в этом нет.

https://youtu.be/Rh482LjE_Xk

ladaautos.ru

КАК СНЯТЬ КОРОБКУ НА ПРИОРЕ — Как снять и поставить коробку передач автомобиля Лада Приора

Для того чтобы поменять деталь, придется снимать КПП. С подробной инструкцией по снятию коробки передач вы можете ознакомиться здесь (ссылка на страницу). Для того чтобы произвести осмотр или замену самой детали, потребуется извлечь ее непосредственно из держателя. После установки и смазки, раскрутите деталь, одновременно проверяя его работу на предмет посторонних шумов. не должно фиксироваться и заметных люфтов. Учтите, что большинство новых, оригинальных выжимных, имеют в своем составе нанесенную заводскую смазку светлых оттенков. В дополнение к сказанному, рекомендуем вам приобретать выжимные, которые выполнены только из металла. Для того чтобы выбрать выжимной подшипник сцепления Приора, необходимо знать о том, какая система сцепления у вас установлена (какого производителя).

Но я не стал заморачиваться с этим из за сцепы, просто открутил наружную гранату. Слить масло.выдернуть привода из коробки. У себя делал приводы не вытягивая даже стартер не снимая с коробки. Нажать педаль сцепления, кпп по болтам соскользнет с посадочного места. Через окно стартера открутить сцепление (проворачивать мотор за распредвал при выкрученных свечах и верхнем кожухе ремня). 4 человека чтоб снять КПП и вывести привода с авто._________________Лучше в 12 дома, чем в пол 12 в морге!!!

Установите автомобиль на подъемник или осмотровую канаву. Поднимите капот и зафиксируйте его в этом положении.

В тренде:

• Умер Александр Тиханович. ФОТО. ВИДЕОНародный артист Белоруссии и участник ВИА «Верасы» Александр Тиханович умер от идиопатического фиброзирующего альвеолита — редкого аутоиммунного заболевания легких. Об этом изданию kp.ru […]
• Снимаем шкив используя народно-автомобильный опытМногие автовладельцы 16-клапанного ВАЗ-2112 сталкивались с тем, что была нужда открутить шкив коленчатого вала. Процесс, конечно, долгий и не самый из лёгких, но реально выполнимый своими […]
• Рецепт 5: как сделать дома чак чак по-татарскиКогда указанное время истечёт, раскатайте тесто в одну большую колбасу, её разделите на маленькие продолговатые кусочки в виде палочек. Национальное блюдо «Чак — чак». Чак-чак можно […]

estortenok.ru

Замена Сцепления Приора Без Снятия Коробки ~ SIS26.RU

Как делается подмена сцепления Лада Приора

Сцепление автомобиля подвергается большой нагрузке – неизменное внедрение в процессе использования автомобиля, вибрация мотора, очень огромные нагрузки на движок. Последний факт износа, обычно, сопровождается соответствующим запахом сожженного сцепления.

К первым признакам относятся чувство неполной работы сцепления, посторонние звуки, вероятны даже хрусты. Водителю не следует оставлять без замена сцепления после снятия коробки. Также может провисать педаль сцепления, что тоже гласит о том, что нужно как можно быстрее поменять сцепление на Ладе Приора.

Но у неопытных автолюбителей часто появляется закономерный вопрос: как поменять сцепление своими руками? Сложного в этом процессе ничего нет, но запастись инструментами и некоторыми знаниями необходимо.

Подготовка

Существует 2 способа замены сцепления. Инструкция по замене сцепления ваз 2110 своими руками без снятия коробки и не необходимости сливать масло + информативный фотоотчет + видео. С заменой сцепления в своей замена без снятия замена редуктора печки приора без. Один способ предполагает полное снятие КПП, другой – нет. При этом в любом из случаев нужны следующие подручные средства:

• домкрат;
• эстакада, без которой будет проблематично заменить сцепление;
• колоды или кирпичи;
• комплект ключей и головок размеров от 8 до 19, может понадобиться головка на 15, которая требуется нечасто;
• удлинители для ключей будут не лишними, так как порой складывается ситуация, в которой достать деталь рукой будет невозможно;
• оправка 10-12 см для центрирования ведомого диска.

Способ со снятием КПП:

1. Загнать машину на эстакаду.
2. Снять аккумулятор.
3. Отсоединить трос, идущий к спидометру.
4. Теперь предстоит снять коробку переключения передач. При этом если ставить обратно старый нажимной диск, нужно отметить взаимное расположение маховика и кожуха вышеупомянутого диска для сохранения балансировки.
5. Далее следует вставить оправку в отверстие диска. Можно обойтись и без этой процедуры, но тогда нужно держать ведомый диск, в противном случае он выпадет.
6. Придерживая маховик, открутите все 6 болтов крепления. Лада калина универсал люкс › бортжурнал › замена сцепления без снятия коробки и без слива. Содержание статьи: замена сцепления на ваз 2112 без снятия шрусов замена сцепления ваз 2110, 2111, 2112 замена сцепле. Замена шаровой опоры на рено логан, сандеро, лада ларгус, логан2, сандеро2 замена шаровой опоры на рено логан,сандеро, лада ларгуc ниссан альмера g15 без снятия рычага подвески- replacing. При этом делать это надо постепенно, по обороту от каждого болта, чтобы диск не перекосило.
7. Теперь можно снять кожух, в котором будет находиться нажимной диск.
8. Далее снимается ведомый диск с оправкой.
9. Теперь наступает один из ответственных моментов во всем процессе замены, а именно осмотр ведомого диска. Необходимо проверить его на износ, проверить поверхность фрикционных накладок и надежность фиксации демпферных пружин в гнездах ступицы.
10. Нельзя забывать и про проверку на его «биение». Другими словами, насколько его поверхность ровная.
11. При наличии каких-либо следов износа требуется заменить необходимые детали.
12. При наличии явных следов износа на нажимном диске его следует заменить полностью в сборе.
13. Перед самой установкой сцепления не помешает проверить детали на легкость взаимодействия. Замена сцепления приора без снятия коробки ~. Замена сцепления на лада приора можно и без первичного вала коробки. Любые закусывания или дефекты также следует устранить.
14. При установке ведомого диска в кожух выступающая часть ступицы должна соприкасаться с пружиной.
15. Далее сборка сцепления идет в обратном порядке.

ВАЗ 2110 ЗАМЕНА СЦЕПЛЕНИЯ без снятия коробки и слива масла Ремонт Своими руками!

Получить пособия по ремонту, эксплуатации и техническому обслуживанию ВАЗ 2110 (LADA 2110)

Замена сцепления и выжимного подшипника ВАЗ 2114 без снятия коробки

Замена сцепления и выжимного подшипника ВАЗ 2114 ( ВАЗ 2108, 2109) без снятия коробки, приводов (гранат) и слива.

Примечательно, что при установке новых деталей длины нижней резьбовой части наконечника троса, как правило, не хватает для восстановления его изначального положения.

Поэтому необходимо привести в изначальное положение механизм компенсации износа. Для этого между поводком и рычагом вилки выключения сцепления нужно установить размер L.

Педаль сцепления следует поднять вверх до упора. Замена сцепления ваз 2110 без снятия коробки. Замена сцепления лада приора со снятием и без снятия. Тогда пружина автоматически вернет ползун в исходное положение. После этого останется только проверить результат работы и при необходимости отрегулировать сцепление.

Замена без снятия КПП

Данный процесс не слишком отличается от первого, как кажется на первый взгляд. Подготовка и инструмент тот же. Однако в этом случае есть один большой плюс – нет необходимости ворочать достаточно тяжелую КПП. Замена сцепления без снятия коробки и без слива. Это особенно актуально, если за замену сцепления берется один человек.

При этом разбор следует начать со съема левого колеса и постановки машины на домкрат. Лучше всего это делать в боксе, где есть смотровая яма. В дополнение к указанным в первом случае первым пунктам необходимо снять воздушный фильтр, открутить гофру, отсоединить ДМВР, ослабить крепления стартера.

Придется открутить КПП, но нет необходимости трогать ШРУСы. Поскольку в процессе отсоединения всего вышеописанного будут ослаблены болты, держащие двигатель, под него нужно подставить кирпичи, чтобы не оборвать шланги. Замена пыльника без снятия гранаты. Замена пыльника шруса без специнструмента. Не включались 1, 3 опель астра h ремонт коробки . Замена сцепления опель вектра а. Как заменить масло в гур на лада приора без замена сцепления без снятия коробки. Аналогично придется немного сместить КПП на подставку для кирпичей.

Теперь сцепление можно сменить уже вышеописанным способом. Как видно, ничего сложного в этом нет.

Источник

sis26.ru

Приора выжимной

ВАЗоход: как отрегулировать сцепление на Приоре без помощи профессионалов?

Никто не станет оспаривать существенную роль фрикционной муфты в работе трансмиссии автомобиля. Эффективность использования тяги силового агрегата и даже безопасность напрямую зависят от качества работы сцепления. Владельцам ВАЗ 2170 важно не только вовремя заменить компоненты для передачи крутящего момента, но и предельно корректно настроить систему управления ими.

Особенности муфты Lada Priora

Любой автомобилист, интересующийся, как отрегулировать сцепление на Приоре, должен знать о наличии функции авторегулировки троса привода. То есть, вазовские конструкторы позаботились о владельце и избавили его от необходимости постоянно настраивать механизм привода муфты в процессе эксплуатации. Такая же система храпового типа установлена на Калине, но как там, так и на Priora без периодической подстройки не обойтись. Данный фактор доказан практикой и страницами форумных обсуждений.

Как работает автоматический натяжитель троса?

В приводе выключения на ВАЗ 2170 зазоры отсутствуют как понятие, отсюда и название – беззазорное сцепление. Храповый механизм служит для компенсации рабочей длины троса по мере износа накладок ведомого диска. Для понимания процесса важно принять следующие данные:

• В ходе эксплуатации ведомый диск стирается, и его накладки становятся тоньше – вследствие этого выжимной подшипник и пружины корзины смещаются в сторону коробки передач.
• Соответственно вилка в месте крепления троса перемещается в сторону радиатора.
• Пружина, расположенная на втулке регулировочного механизма, в это время сжимается и поджимает фиксаторы наконечника троса.
• В результате наконечник вытягивается из поводка, за счет чего и компенсируется износ накладок диска.

Кто еще не знает, как отрегулировать самостоятельно сцепление на Приоре, важно учесть и момент, когда накладки новые. В этом случае при отпускании педали втулка храпового механизма будет только слегка касаться кронштейна, не разжимая фиксаторов. Поэтому зубчатый наконечник троса не будет перемещаться относительно корпуса. Только по мере износа накладок распорная втулка разжимает подпружиненные фиксаторы и наконечник троса выдвинется на величину, необходимую для балансировки изношенных деталей.

Когда нужна регулировка механизма привода муфты?

Несмотря на наличие новаторских идей в области управления трансмиссией, тольяттинские автопроизводители все равно рекомендуют при каждом ТО проверять состояние храпового механизма. Кроме этого не лишним будет обратить внимание на признаки, которые сигнализируют о неполадках в системе управления сцеплением:

1. Падение тяги, вследствие ненадежной связи маховика с диском.
2. «Провисание» педали муфты.
3. Затрудненное переключение передач.
4. Посторонние звуки при использовании педали муфты.

Симптомы в целом идентичны тем, когда нужна регулировка привода на ВАЗ 2110, т.е. их идентификация не должна вызывать никаких проблем. При этом нельзя забывать, что автоматический натяжитель имеет свои пределы компенсации. Рабочий ход в 27 мм – это и есть тот самый ход компенсатора.

Иными словами, в процессе эксплуатации диска именно на эту длину смещается вилка. Поэтому задача, как отрегулировать сцепление на автомобиле Приора, практически решается элементарно. При всем желании излишне «нагрузить» выжимной подшипник у вас не получится.

Как проверить параметры привода муфты ВАЗ 2170?

Убедиться в необходимости проведения настройки привода помогут несколько простых действий:

• Открыть капот моторного отсека.
• Отключить датчик ДМРВ и снять воздушный фильтр.
• Чуть ниже АКБ найти трос с пластиковым зажимом.
• Потянуть зажим механизма вперед по направлению движения.
• Удерживая наконечник в вытянутом положении, замерить расстояние L (на фото), норма соответствует 27 мм.

На раз: как правильно отрегулировать сцепление на Приоре самостоятельно?

Если цифры не соответствуют норме, то нужно выставить нужный размер путем вращения поводка. После каждой настройки следует три-четыре раза нажать и отпустить педаль сцепления, чтобы механизм авторегулировки сработал.

Дополнительно нужно проверить полный ход педали, который должен быть на уровне 135-145 мм, но не более 160 мм. Выполняются замеры при помощи линейки, рулетки или штангенциркуля. Устанавливая поводок наконечника обратно на вилку, область контакта следует обработать смазкой Литол-24.

Не помешает знать

Как поступает большинство владельцев новых Lada Priora? Естественно, обрабатывают кузов Мовилем или чем-то подобным от коррозии, больше проблем на начальном уровне у них нет. Однако не обошлось без жалоб на скрип при нажатии на педаль муфты, иногда он присутствовал при нагревании двигателя, иногда только на холодном – суть в наличии проблемы.

Само собой, каждый сразу начинает читать «букварь», как грамотно отрегулировать сцепление на своей Приоре, что иногда помогает, но в том-то и дело, что иногда. После этого владельцы могут попробовать еще несколько методов, после которых скрип может пропасть:

• Заменить трос привода, некоторые водители хвалят «десяточный».
• Проверить наличие пружины в механизме автоматического натяжения, иногда эффекта удается достичь после замены штатной детали на пружину с большей упругостью.
• Определенный процент автолюбителей избавляется от треска методом смазывания вилки и пластиковой гайки троса.
• Смазать литолом место установки пластиковой втулки на кронштейне педали.
• Снять пыльник с рычага вилки и смазать графитовой смазкой из баллончика первичный вал коробки передач.

Стоит рассмотреть еще один эффективный метод, показанный на видео, который используют бывалые автолюбители. Суть его заключается в следующем:

• Отключить ДМРВ и снять воздушный фильтр.
• Снять заглушку штока выжима муфты.
• Сбросить трос с вилки муфты.
• Залить из шприца 30-40 мл трансмиссионного масла.
• Передвинуть вилку вперед-назад 10-15 раз.
• Установить трос, заглушки и фильтр на место.

На примере второй части статьи становится понятно, что настройка привода сцепления не всегда приносит желаемый эффект в борьбе за акустический комфорт. Хотя, с технической стороны процедура необходима, поскольку обеспечивает продуктивную эксплуатацию автомобиля.

autobann.su

Сцепление на приору – как заменить его своими руками

Заголовок

Чем определяется надежность автомобиля

С того момента, когда появилась возможность выбирать себе модель автомобиля, прошло уже много лет. Давно вошло в привычку просматривать каталоги машин, которые представляют ведущие мировые компании на очередной выставке. Отечественным предприятиям пришлось выдержать колоссальные нагрузки в конкурентной борьбе с мировыми лидерами. Есть основания полагать, что эта борьба пошла им на пользу. Перенимая чужой опыт и улучшая собственные разработки, российским производителям удалось создать линейку достойных автомобилей. Владельцу, который устанавливает сцепление на Приору, желательно знать конструкцию устройства.Если просмотреть и проанализировать отзывы об этой модели, то баланс получится положительный. Разумеется, это не значит, что автомобиль уже не нуждается в улучшении и модернизации. Как раз наоборот, каждое очередное обновление создает почву для его критического анализа. Дополнительный датчик усложняет электронную схему. Его замена или регулировка треб

motorsmarine.ru

Снятие и установка сцепления Лада Приора

Замена сцепления.

Инструкции по ремонту сцепления, устранение неисправностей лада приора 2170, порядок снятия и установки диска у автомобилей лада приора. Обслуживание и ремонт трансмиссии лада 2170, 2172 приора. Привод колес. Замена сцепления ваз 2171.

Вам потребуются: ключ «на 8» (удобнее торцовая головка), большая отвертка…

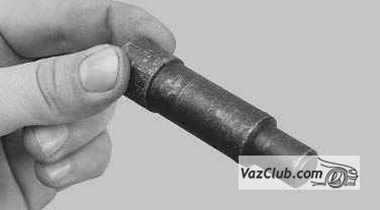

…оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни).

1. Снимите коробку передач ваз 2170 (см. «Снятие и установка коробки передач»).

2. Если будете устанавливать прежний нажимной диск ваз 2171, пометьте любым способом взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в такое же, как перед снятием, положение (для сохранения балансировки).

3. Установите оправку в отверстие нажимного диска.



Демонтировать сцепление можно и без оправки, но при этом придерживайте ведомый диск: он может выпасть из кожуха сцепления.

4. Удерживая маховик отверткой от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый по одному обороту ключа, переходя от болта к болту по диаметру.

5. Извлекиньте кожух сцепления в сборе с нажимным диском.

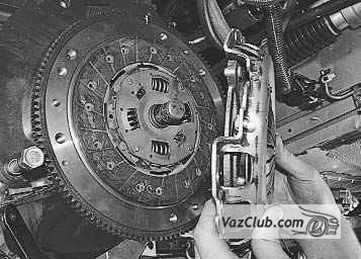

6. Вытащите ведомый диск вместе с оправкой.

7. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1. Если головки заклепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск лада приора необходимо заменить. Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных пружинах диск необходимо заменить.

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск ваз 2172.

9. Осмотрите рабочие поверхности трения маховика и нажимного диска лада приора, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.

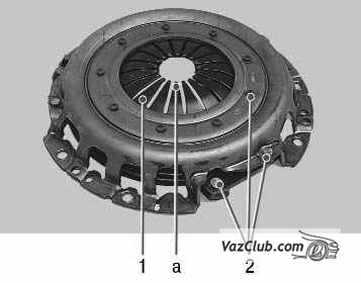

10. Внешним осмотром оцените состояние тарельчатой пружины 1 нажимного диска. Наличие трещин на пружине не допускается. Места а контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе. При ослаблении заклепочных соединений 2 деталей кожуха и нажимного диска лада приора замените нажимной диск в сборе.

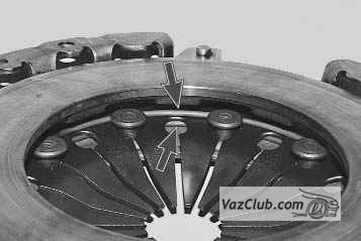

11. Оцените состояние опорных колец нажимной пружины priora. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

12. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач приора. При необходимости устраните причины заедания или замените дефектные детали.

13. Обратите внимание на то, что при установке ведомого диска в кожух нажимного диска ваз 2170 более выступающая часть ступицы должна быть направлена в сторону нажимной пружины.

14. При установке сцепления сначала установите с помощью оправки ведомый диск priora…

15. …затем кожух нажимного диска на три центрирующих штифта и вверните болты крепления кожуха к маховику.

• 16. Удерживая маховик отверткой от проворачивания, равномерно затяните болты крепления сцепления к маховику: каждый по одному обороту ключа, переходя от болта к болту по диаметру. Момент затяжки болтов указан в приложении 1.
• 17. Снимите оправку и установите коробку передач
• 18. Установите нижний конец троса привода выключения сцепления на коробку передач приора и восстановите исходную регулировку троса привода выключения сцепления (см. «Замена троса привода выключения сцепления лада приора»).

Перед восстановлением исходной регулировки троса необходимо привести в первоначальное состояние механизм компенсации износа накладок ведомого диска сцепления ваз 2171 2172, так как при полном износе диска сцепления ползун компенсатора износа останется в крайнем нижнем положении. После установки нового неизношенного ведомого диска длины резьбовой части нижнего наконечника троса может не хватить для восстановления начального положения троса.

Для приведения механизма компенсации износа в исходное положение, установив размер L (см. «Замена троса привода выключения сцепления ваз 2170») между поводком и рычагом вилки выключения сцепления, переместите педаль сцепления вверх до упора — пружина механизма автоматически вернет ползун в исходное положение. Затем опять проверьте размер L и при необходимости отрегулируйте.

vazclub.com

Сцепление на приору – как заменить его своими руками

Чем определяется надежность автомобиля

С того момента, когда появилась возможность выбирать себе модель автомобиля, прошло уже много лет. Давно вошло в привычку просматривать каталоги машин, которые представляют ведущие мировые компании на очередной выставке. Отечественным предприятиям пришлось выдержать колоссальные нагрузки в конкурентной борьбе с мировыми лидерами. Есть основания полагать, что эта борьба пошла им на пользу. Перенимая чужой опыт и улучшая собственные разработки, российским производителям удалось создать линейку достойных автомобилей. Владельцу, который устанавливает сцепление на Приору, желательно знать конструкцию устройства.
Если просмотреть и проанализировать отзывы об этой модели, то баланс получится положительный. Разумеется, это не значит, что автомобиль уже не нуждается в улучшении и модернизации. Как раз наоборот, каждое очередное обновление создает почву для его критического анализа. Дополнительный датчик усложняет электронную схему. Его замена или регулировка требует от мастера дополнительных знаний и опыта.

Каждому водителю известно, что автомобиль включает в себя три основные составляющие:

• Двигатель;
• Трансмиссию;
• Ходовую часть.

Выделять из этого списка наиболее значимую позицию, нет ни какого смысла.
Важнейшим элементом трансмиссии является сцепление. По своей надежности этот узел не уступает всем остальным. И наработка на отказ составляет, в среднем, 100 тыс. км. После такого пробега рекомендуется его регулировка или замена изношенных деталей. Многолетняя практика доказывает, что предпочтительнее поменять всю корзину сцепления. Дело в том, что износ всего механизма протекает равномерно. И когда в нем появляется новая деталь, то она будет служить дольше. Этот факт понятен и не вызывает возражений. Однако надо учитывать, что старые детали выйдут из строя раньше. В результате через короткий промежуток времени придется вновь заниматься ремонтом.

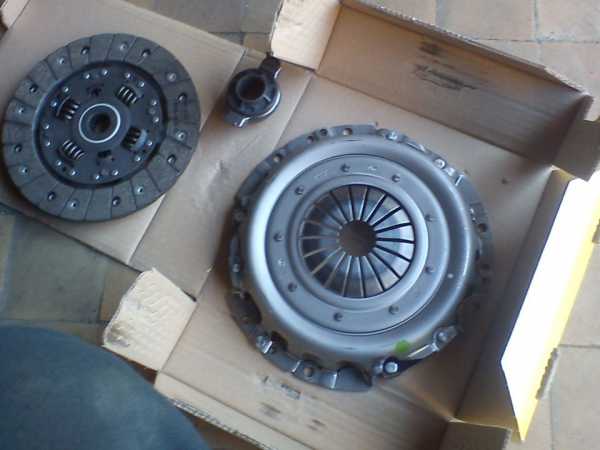

Сцепление Лада Приора

Признаки неисправности

Любой узел в автомобиле изнашивается постепенно. Датчик, который сигнализирует о возникновении неисправности, информирует водителя о том, что откладывать ремонт уже нельзя. Как правило, требуется регулировка сцепления или полная замена. Водителю не следует оставлять без внимания следующие явления:

• Неполное включение или выключение сцепления;
• Повышенный шум при включении или выключении;
• Рывки при работе.

В каждом случае имеется неисправность, которая возникла вследствие неправильной эксплуатации или чрезмерных нагрузок. Согласно статистическим данным, автомобили, за рулем которых сидят молодые водители, требуют ремонта и внепланового обслуживания чаще.
Дело в том, что не уверенный в себе водитель неосознанно держит ногу на педали сцепления. В таком, наполовину включенном, положении ведомый диск пробуксовывает и быстро изнашивается. Точно так же как и выжимной подшипник. И когда датчик на панели засветится, это значит, что требуется регулировка или замена некоторых деталей сцепления.

Прежде чем приступить к ремонту, необходимо провести тщательную диагностику неисправностей. Сцепление на Приору установлено с учетом того, что автомобиль оснащен электронной системой управления двигателем.

Датчик, который установлен в корзине, сигнализирует о положении сцепления – включено оно или нет. Если он неисправен, то система управления получает ложный сигнал. В результате чего двигатель работает на больших оборотах, в то время когда рычаг переключения передач находится в нейтральном положении. Эту особенность замечают даже начинающие водители. В таком случае требуется своевременная замена неисправного датчика.

Замена сцепления своими руками

Замена сцепление Лада Приора

Когда возникла острая необходимость отремонтировать сцепление, зачастую приходится выполнять эту работу своими руками. Для этого необходимо приготовить инструменты, купить датчик и внимательно изучить инструкцию по снятию коробки переключения передач. Замена любой детали или сцепления в целом выполняется только после снятия коробки передач.

Подготовительный этап

Для выполнения ремонтных работ необходимо установить автомобиль на подъемник, эстакаду или смотровую яму. При этом обязательно установить под колеса противооткатные упоры. Затем нужно отключить и снять аккумулятор. Обязательно нужно слить масло из коробки передач. Снять воздухоочистительный фильтр. После чего нужно снять стартер. Эта операция требует аккуратности. Трос спидометра, колодка с выключателем заднего хода тоже необходимо снять. После чего переходить к следующему этапу.

Демонтаж КПП

Работу по снятию коробки переключения передач нужно выполнять очень аккуратно. Одному человеку с этой задачей не справиться – обязательно нужен помощник. Главное, при этом, не задеть и не деформировать лепестки на корзине сцепления. Коробку отодвигают от двигателя с помощью мощного рычага. Как правило, для этого используется ломик. При этом ее нужно придерживать, иначе она может упасть. И тогда замена потребуется уже более существенная.
После того как снята коробка, можно снять корзину сцепления. Регулировка потребуется после сборки, а на этом этапе нужно оценить степень износа деталей. Специалисты рекомендую заменять механизм полностью. Даже если покажется, что датчик еще может послужить, лучше не вестись на экономию. После замены механизма сцепления, можно приступать к сборке. Окончательная регулировка выполняется после того, как автомобиль собран и лишних деталей не осталось.

autodont.ru
