4ех тактный бензиновый двигатель внутреннего сгорания



4ех тактный бензиновый двигатель стал основной рабочей «лошадкой» во многих сферах жизни человека, особенно в транспортной.

История 4ех тактного ДВС началась с французского инженер Этьена Ленуара. Он создал первый надёжно работавший двигатель в 1860 году. Двигатель Ленуара работал на газовом топливе. Спустя 16 лет немецкий конструктор Николас Отто создал более совершенный 4-тактный газовый двигатель. Двигатель Отто и стал основой поршневого двигателестроения. А закрепил его на рынке автомобилестроения Генри Форд и его знаменитая массовая модель Форд Т, выпускавшийся с 1908 года.

Столь успешным двигатель стал благодаря своей простой и в тоже время работоспособной конструкцией. Физика работы двигателя основана на термобарических процессах газов.

Соединение горючего и воздуха приводит к образованию смеси. Сгорающая смесь воздуха и горючего способствует образованию давления. Оно направляется на поршень. Который в свою очередь вращает коленчатый вал через кривошипно-шатунный механизм. В свою очередь с вала уже снимается полезная работа. Отмечается цикличность работы механизма в целом.

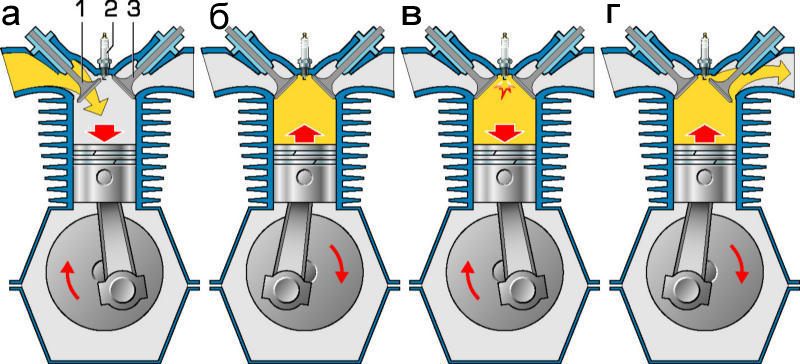

Процесс работы двигателя.

Такт 1– Впуск.

Вначале впуска поршень находится в верхнем положении, так называемая верхняя мертвая точка (ВМТ) и должен опуститься в крайнее нижнее положение – нижняя мертвая точка (НМТ). При этом впускной клапан открыт свежая порция топливной смеси засасывается внутрь цилиндра. Впускной клапан открывается деталями распределительного вала — кулачками.

Такт 2 – Сжатие.

Поршень двигается в обратном направлении. Рабочая смесь постепенно сжимается. Она становится намного горячее. Степенью сжатия можно называть отношение объемов цилиндра в НМТ и камеры сгорания в ВМТ. Если используется инжекторная система смесеобразования, то на данном этапе в цилиндр еще подается порция топлива, которое распыляется через форсунку.

Такт 3 – Рабочий такт.

Рабочий ход поршня обеспечивает сгорание топлива с дальнейшим расширением. После полного сжатия горючего свеча дает искру, которая в свою очередь, воспламеняет смесь. Воздушно-топливная смесь сгорая расширяется, создавая повышенное давление на поршень. Происходит выталкивание поршня с ускорением.

Такт 4 – Выпуск.

Когда поршень попадает в крайнее нижнее положение, выпускной клапан открыт. Поршень движется вверх и выталкивает из цилиндра уже отработанные газы. При дохождения поршня до ВМТ, выпускной клапан закрывается. С этого момента рабочий цикл из 4 тактов повторяется.
Запуск не обязательно начинается после выпуска. Открытие обеих клапанов одновременно называется перекрытием. Оно важно для того, чтобы цилиндры лучше наполнялись горючей смесью и лучше были очищены от отработанных газов.

Основные параметры ДВС

Мощность и крутящий момент двигателя

Изменяется в лошадиных силах или в Ваттах. Мощность — основной параметр двигателя. Мощность двигателя показывает то количество энергии который можно «снять» с вала двигателя при оптимальном режиме работы двигателя.

Показывает, какую работу двигатель может выполнить за промежуток времени, а более точнее, сколько энергии успеет передать сгорающее топливо кривошип — шатунной системе через поршень за временной промежуток рабочего такта. Мощность находится в прямой зависимости от крутящего момента.
Крутящий момент — сила, с которой проворачивается вал двигателя. Зависит от плеча воздействия шатуна на кривошип вала двигателя. Или какое тормозное усилие нужно приложить к валу двигателя, чтобы его остановить.


Диаграмма зависимость мощности и крутящего момента от числа оборотов коленчатого вала двигателя Audi 4,2 л V8 FSI.

Объем двигателя

Объем цилиндра  — это закрытый объем, в котором рабочее тело (сгорающая топливно-воздушная смесь) действует на часть замкнутого пространства — поршень Объем двигателя складывается из всех объемов всех цилиндров.
Сложив объем углубления в головке над поршнем и объем полости цилиндра, получают объем камеры сгорания.

Рабочим объемом именуют пространство, которое высвобождается передвигающимся поршнем в цилиндре.
Полный объем равен сумме рабочего объема и объема камеры сгорания.
Литраж определяют сложением всех рабочих объемов цилиндров.

Количество цилиндров

В современных моторах количество цилиндров варьируется в широких диапазонах. Теоретически их может быть от 1 до не ограниченного количества. Но на практике в основном применяют в 4ех тактных двигателях компоновку от 4 до 12 цилиндров. Количество цилиндров зависит от мощности, степени сжатия и скорости оборота коленчатого вала. Огромную мощность, высокие обороты и высокую степень сжатия очень сложно организовать в цилиндре большого диаметра.


Мощность. Она зависит от количества и энергии рабочего тела (сгорающей газовой смеси), рабочее тело сильно нагревает поршень и цилиндр, чем больше поршень по диаметру, тем больше вероятность его нагрева и прогорания в центре. Именно с центра поршня тяжело снять излишки тепла.

Обороты коленчатого вала. Чем больше обороты, тем выше линейные и осевые скорости в кривошип-шатунном механизме и тем больше инертные силы, тем выше нагрузки действующие на поршень, шатун, вал, цилиндр. Поэтому тихоходные живут дольше своих «оборотистых собратья».
Степень сжатия. Чем больше нужно сжимать газ, тем большие нагрузки испытывает поршень и кривошип-шатунный механизм.
С выше сказанным вывод один — чем меньше диаметр цилиндра тем меньшие нагрузки испытывают элементы кривошип-шатунной группы. Но для создания большой мощности нужен больший объем камеры сгорания. Многоцилиндровость — это техническое решения, которое позволило решить главную задачу — увеличить мощность двигателя, не увеличивая при этом линейные и осевые инерционные силы и как итог механические нагрузки, а также поддержания в разумных пределах тепловых нагрузок, действующие на двигатель.

Степень сжатия

Степень сжатия очень сильно влияет на то, какое топливо следует применять для бензинового двигателя.

Степень сжатия определяют следующим способом, если разделить полный объем цилиндра на объем камеры сгорания. Она показывает уменьшение объема во время движения поршня. Степень сжатия сильно влияет на экономичность, экологичность и КПД двигателя.
Также топливная смесь может подаваться в цилиндры под давлением, что увеличивает количество свежего заряда.

Свежий заряд подаеться в цилиндры двигатели двумя способами:
• Без наддува: воздух или смесь всасывается в цилиндре под дествием разряжения и наполняет цилиндр с атмосферным давление.

• С наддувом: процесс протекает под давлением, в цилиндры подается газовая смесь с давлением в несколько раз выше атмосферного.

Дополнительные параметры ДВС

На выбор двигателя для механических средств также влияют дополнительные параметры, которые в одних системах могут прижиться, а в других создадут ряд проблем.

Способы смесеобразования

• Внешний: горючая смесь образуется за пределами цилиндров. К таким относятся карбюраторные и газовые двигатели.
• Внутренний: горючее впрыскивается непосредственно внутри цилиндров. Инжекторный тип смесеобразования.

Способы охлаждения

1. Жидкостный.
2. Воздушный.

Способ смазки

• Смешанный (масло смешивают со смесью горючих материалов).
• Раздельный (масло уже сразу заливают в картер).

Частота вращения

• Двигатели на тихом ходу.
• Двигатели, имеющие повышенную частоту вращения.
• Быстроходные двигатели.

Материал двигателя

Изготовление современных двигателей возможно из 3-х типов материалов:
• чугуна или других ферросплавов. Они наиболее прочные, но при этом имеют немалый вес.

• алюминия и его сплавов. Вес небольшой, прочность средняя.
• магниевых сплавов. По весу они самые маленькие, а вот прочностью они наделены высокой. Но цена таких двигателей огромна.

Компоновка ДВС

1. Рядный.

Все цилиндры располагаются в ряд. Такая конструкция двигателей самая простая, детали к ним имеют несложную технологию производства.

2. V- образный двигатель.
Цилиндры в таком двигателе расставлены в форме буквы V, в двух плоскостях, двумя рядами под углом 600 или 900. Образовавшийся между ними угол – это угол развала. Плюсом такого двигателя является мощность. Его габариты могут быть уменьшены за счет смещения в развал других важных компонентов. Его длина меньше, а ширина больше. Но из-за сложности таких конструкций бывает непросто определить центр их тяжести.

3. Оппозитные двигатели (маркировка В).
Они относительно уравновешены, для уменьшения вибрации все элементы располагают симметрично. Их конструктивная особенность – центральное крепление вала на жестком блоке. Это так же влияет на степень вибрации. Угол развала составляет 1800.

4. Рядно-смещенные агрегаты (маркировки VR).
Данную компоновку отличает малый угол развала (150) V-образного двигателя в содружестве с рядным аналогом. Это позволяет уменьшить размеры продольного и поперечного агрегатов. Маркировка VR расшифровывается как V – образный, R — рядный.

5. W (или дубль V) — образный.
Самый сложный двигатель. Известен двумя видами компоновки.
1) Три ряда, угол развала большой.
2) Две компоновки VR. Они компактны, несмотря на большое количество цилиндров.



6. Радиальный (звездообразный) поршневой двигатель.
Имеет небольшой размер длины с плотным размещение нескольких штук цилиндров. Они располагаются вокруг коленчатого вала радиальными лучами с равными углами. Ее отличает от других наличие кривошипно-шатунного механизма. В данной конструкции один цилиндр выступает главным, остальные – прицепные – крепятся к первому по периферии. Недостаток: в состоянии покоя нижние цилиндры могут пострадать от протекания масла. Рекомендуют до начала запуска двигателя проверить, что в нижних цилиндрах масло отсутствует. В противном случае возможны гидроудар и поломка. Чтобы увеличить размер и мощность двигателя, достаточно удлинить коленчатый вал образованием нескольких рядов – звезд.

Дополнительные системы двигателя внутреннего сгорания.

Запуск двигателя — Стартер

Для устойчивой работы ДВС требуются минимальные обороты 800 обр/мин. Запуск двигателя и вывод оборотов коленчатого вала, механизмов и агрегатов на нужные параметры для устойчивой и самоподдерживающей работы осуществляется стартером.

Это электродвигатель для проворачивания коленчатого вала. Реже запуск двигателя осуществляется посредством подачи в цилиндры сжатого воздуха под давлением.

Топливная система

Топливная система для двигателя внутреннего сгорания состоит из следующих элементов:
— топливный бак (хранения запаса топлива, баллон, для хранения сжатого газа). Топливом для бензиновых ДВС является бензин или газ.
— топливный насос (подача и прокачка топлива по топливной системе).
— топливопровод (магистраль из стальных трубок для соединения топливного бака с системой смесеобразования).
— фильтры грубой и тонкой очистки топлива (очистка топлива от инородных частиц, которые могут засорить конструктивные элементы топливной системы).
— системя для образования газо-воздушной системы. Для образования рабочей газовой смеси из топлива и воздуха используются 2 вида систем.

Карбюраторная система

Карбюратор – один из узлов, входящих в систему питания двигателя. В нем как раз и готовится такая смесь из воздуха и горючего. Карбюратор также регулирует, сколько ее поступит в камеры сгорания. Известно несколько его видов: барботажные, мембранно-игольчатые и поплавковые.
Принцип действия основан на гидродинамических силах, создаваемых в карбюраторе конструктивно. Бензин, подаваясь в карбюратор и под действие движущегося атмосферного воздуха, принудительно испаряясь, смешивается с воздухом, образуя паровоздушную смесь. Далее смесь поступает во впускной коллектор двигателя, откуда далее в цилиндры. Пассивный принцип смесеобразования.

Инжекторная система

Инжекторные системы — это уже активная система смесеобразования. Инжекторная система состоит из управляющего электронного блока и форсунок. Форсунке подают заряд топлива (распыляя его) в засасываемый атмосферный воздух, подчиняясь командам электронного блока управления. Топливная смесь образуется либо во впускном коллекторе, либо же непосредственно в цилиндре, перед тактом сжатия смеси. Система осуществляют непосредственную дозировку нужного количества топлива.



Система смазки

Данный вид системы предназначен для смазки трущихся поверхностей двигателя во время работы. Смазка снижает коэффициент трения, что уменьшает потери энергии, снижает быстрый износ деталей двигателя, а также происходит удаление продуктов нагара и охлаждение поверхности деталей. Система смазки двигателя включает в себя следующие элементы:
— поддон картера двигателя с маслозаборником (предназначен для хранения масла).
— масляный насос (предназначен для перекачки масла и создания давления в системе).
— масляный фильтр (очистка масла от посторонних механических примесей).
— масляный радиатор (для охлаждения забираемого из картера масла перед подачей его в смазываемые детали).
— соединительные магистрали и каналы элементов системы смазки.

Система охлаждения

Система охлаждения нужна для отвода тепла от «горячих» элементов двигателя. При работе двигателя выделяется тепловая энергия от сгорающей рабочей смеси, только 40% данной энергии расходуется на полезную работу хода поршня, вся остальная энергия или в виде лучистой энергии оседает на стенках камеры сгорания или в виде горячих газов выходит через выхлопную систему в атмосферу.
Если не снимать эти «излишки» энергии, то в конечном итоге это приведет к выводу двигателя из строя, прогорание поршней, головы блока цилиндров, клапанов, заклинивание поршня в цилиндре. Для отвода энергии от двигателя используют теплоноситель — специальную охлаждающую жидкость, которая принудительно прокачивается через рубашку охлаждения блока цилиндров и головки цилиндров, снимая «излишки тепла», а далее по патрубкам поступает в радиатор, где часть ненужной энергии отдает окружающей атмосфере. После охлаждения жидкость вновь прокачивается через «рубашку охлаждения» двигателя. Охлаждающая система состоит:
— «рубашка охлаждения» (служит для обеспечения контакта охлаждающей жидкости с горячими элементами двигателя для снятия «излишков тепла»).
— центробежный насос (помпа) (служит для создания давления в системе и прокачки через систему жидкости).
— термостат (служит для разделения системы охлаждения на 2 контура, контур с радиатор и контур без радиатора).
— радиаторы охлаждающей жидкости и отопителя (предназначены для теплообмена между охлаждающей жидкости и окружающей средой).
— расширительный бачок (предназначен для хранения дополнительного количества охлаждающей жидкости).
— соединительные патрубки элементов системы охлаждения.

Система электропитания

Система электропитания имеет два основных источника электричества — это генератор и аккумулятор. Система электропитания предназначена для бесперебойного обеспечения электроэнергией потребителей. В первую очередь электрическая система питает элементы двигателя — это система зажигания, генератор при старте, электронную систему управления двигателя, электробензонасос, инжекторную систему. Так же в электрической энергии нуждается ряд автомобильных систем, это система освещения, габаритов, систем удобств пассажиров, электронные системы.

Аккумулятор

Аккумулятор — это первичный источник энергии в автомобили. Именно благодаря той энергии, которая запасена в нем и начинается работа всего автомобиля и двигателя в частности. Чтобы завести двигатель, стартер берет энергию именно от аккумулятора. Аккумуляторы бывают разной емкости, но напряжение, которое они выдают стандартное — 6, 12 Вольт, для мототехники и транспортных средств соответственно. Основная характеристика аккумулятора — это емкость и пусковой ток. Емкость у аккумуляторов бывает от 18 до 200 А/ч. Значение емкости показывает, сколько ампер и за какое время способен выдать аккумулятор. Пусковой ток измеряется в амперах и показывает пиковое значение по току, которое может выдать аккумулятор за короткое время, порядка 30 секунд. Важная характеристика для запуска двигателя стартером.

Генератор

Генератор — это электротехническое устройство, преобразующее механическую энергию в электрическую. При работающем двигателе генератор генератор является основным источником электрического тока, а аккумулятор вспомогательным. Генератор питает всю электрическую систему как двигателя, так и машины в целом, также от работающего генератора вырабатываемый ток заряжает аккумулятор. Генератор вырабатывает переменный ток, который в с вою очередь через диодный мост преобразуется в постоянный. Именно постоянный ток нужен в электрической системе автомобиля. Основные характеристики генератора — это напряжение и сила тока вырабатываемая им. Генераторы бывают 12 и 24 вольтные. Сила тока, вырабатываемая генератором колеблется в широких диапазонах, т.к. зависит от частоты вращения ротора.

Система зажигания

Предназначена для воспламенения горючей смеси топлива и воздуха в цилиндре от электрической искры. В зависимости от способа управления процессом зажигания различают следующие типы систем зажигания: контактная, бесконтактная (транзисторная) и электронная (микропроцессорная). Контактный способ — перераспределение электрической энергии происходит механическим путем, через прерыватель — распределитель. В бесконтактной системе прерыватель транзисторный, распределитель — механический. В электронной системе и прерыватель и распределитель — это микропроцессорный блок в котором и осуществляются процессы прерывания и распределения с помощью полупроводниковых устройств. Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания.

Система контроля и управления работы двигателя

Контроль и управление двигателем бывает 2 видов — механический и электронный. В первом случае человек управляет работой двигателя полностью и полностью ведет контроль за его работой, подбирая нужные условия работы, непосредственно воздействуя на элементы двигателя через рычаги и тросики. Во втором случае за всем следит электроника, она подбирает оптимальные условия для работы двигателя и следит за работой двигателя. Управление работой двигателя полностью ведется электроникой. человек лишь вносит управляющий сигнал в электронную система, а та в свою очередь обрабатывая сигнал, подбирает нужные условия работы двигателя. Электронная система управления контролирует работу двигателя с помощью множества датчиков, которые измеряя физические величины выдают, преобразуют их значения в электрический сигнал. Например: давления топлива, частоты вращения коленчатого вала, положения педали акселератора, расходомер воздуха (при наличии), детонации, температуры охлаждающей жидкости, температуры масла, температуры воздуха на впуске, положения дроссельной заслонки, давления во впускном коллекторе, кислородные датчики и др. Информация, получаемая от датчиков, является основой управления двигателем.

Принцип работы двигателя внутреннего сгорания в 4 такта

Двигатель внутреннего сгорания, который сейчас стоит едва ли не на каждом автомобиле в мире, был создан настолько давно, что сейчас это даже сложно представить. Ведь датой появления первого образца такого агрегата считается 1860 год.

То есть, механизм, который, пусть и претерпел ряд изменений, но остался всё тем же устройством, был создан ещё в девятнадцатом столетии. Причиной такой популярности стал простой и понятный принцип работы двигателя внутреннего сгорания.

Проведём небольшой экскурс в историю. Уже упомянутое выше изобретение Ленуара, созданное в 1860 году, имело ряд конструктивных недоработок, что серьёзно его снижало КПД. Потому, широкого распространения этот двигатель не получил.

Зато стал плодом для размышлений другого конструктора, чьё имя так же вошло в историю. Им стал немец Николаус Отто, который смог доработать механизм, создав двухтактный двигатель.

В итоге работа двигателя внутреннего сгорания Отто показала КПД выше 15%, таким образом полностью вытеснив двигатели первооткрывателя. Конечно же, созданный в 1863 году двигатель не был верхом совершенства.

И спустя некоторое время, после значительных коррекций своего механизма, Отто выпускает четырёхтактный двигатель внутреннего сгорания – предка тех моторов, работу которые мы каждый день видим, наблюдая за современным автотранспортом.

В разное время механизм, созданный Отто многократно улучшали. Но принцип работы двс существенно не изменился.

Четыре такта Отто — так происходит работа ДВС

Гениальный немец создал принцип, который никто не сумел не только превзойти, но и существенно улучшить так, чтобы вытеснить оригинал.

Работа ДВС это четыре повторяющихся действия, которые получили название «цикл Отто». Первым идёт такт впуска, затем – сжатие, рабочий ход, и, наконец – выпуск. Чтобы понять, как работает ДВС, рассмотрим каждый такт работы двигателя отдельно.

Шаг первый в работе двигателя внутреннего сгорания — впуск

В процессе этого такта топливо, смешиваясь с воздухом, попадает в цилиндр, благодаря действию поршня.

Клапан впуска при этом находится в открытом состоянии. К слову, в наше время есть масса двигателей, где клапанов сразу несколько. И это делается с целью повышения мощности двигателя.

Ещё одним способом повышением мощности стали двигатели, в которых педалью газа можно регулировать количество топлива, попадающего в цилиндры, путём удержания клапанов в открытом состоянии. На время ускорения машины это влияет весьма положительно.

Шаг второй в работе ДВС — сжатие

В ходе второго такта, поршень из нижней точки начинает постепенно подниматься. Благодаря этому, топливовоздушная смесь сжимается и попадает уже в таком состоянии в камеру сгорания. Движение поршня обеспечивается вращением коленчатого вала и шатуна.

Третий шаг в принципе работы двигателя внутреннего сгорания — рабочий ход

Такт сжатия завершается воспламенением горючей смеси в результате попадания искры зажигания. Полученные в результате сжигания газы имеют больший объём, потому двигают поршень вниз, и он через шатун двигает коленвал. Это называется рабочим циклом.

Четвертый шаг в работе двигателя внутреннего сгорания — выпуск

Четвёртый такт называется выпуском. При перемещении поршня в верхнее положение, происходит открытие впускного клапана. Теперь газы могут выйти наружу а цилиндр получает вентиляцию.

Современные двигатели внутреннего сгорания, типы и принципы работы

Автомобильный рынок предлагает очень много различных типов двигателей, созданных по знакомому нам принципу.

Сейчас мы привыкли считать классикой карбюраторный двигатель, который обычно устанавливается на ВАЗ 2106. Что примечательно, его создал наш соотечественник Огнеслав Костович. Произошло это в 1880, или чуть позже. Сейчас нет точной информации об этом. Тем не менее, это был первый шаг к появлению того, что мы привыкли считать стандартным карбюраторным ДВС.

Работа двигателя стала более производительной.  Пользуясь этой разработкой, немцы Даймлер и Майбах (сейчас эти фамилии известны всем автолюбителям), создали облегчённую версию карбюраторного двигателя на бензине. Первым такой двигатель получил не автомобиль из Германии, а мотоцикл.

Дизельные двигатели

Казалось бы, всё, что можно было придумать, уже создано. Но, так не считал талантливый изобретатель из Германии Рудольф Дизель. Его интересовало, как можно ещё изменить и усовершенствовать принцип Отто. В результате его трудов, появился ещё один двигатель, который по сей день используется повсеместно, особенно – в грузовом автотранспорте.

В чём же принцип работы дизельного двигателя? В таких двигателях, дизельное топливо, или как его ещё называют, солярка, впрыскивается в нужное время под давлением. В результате, горючая смесь образуется непосредственно в двигателе, где частички сжатого топлива соединяются с воздухом и под давлением происходит возгорание.

Увидеть, как работает двигатель внутреннего сгорания можно здесь:

Также на эту тему вы можете почитать:

Поделитесь в социальных сетях

Alex S 8 октября, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль

Чем отличаются 2-х тактный и 4-х тактный двигатель

Это общий вопрос, который многих интересует, особенно когда стоит выбор перед покупкой бензоинструмента с разными типами двигателей. У каждого типа двигателя есть свои преимущества и недостатки, которые мы постараемся изложить в этой статье. Давайте начнем…

Основное отличие двухтактных и четырехтактных двигателей в основном сосредоточена вокруг области применения, для которой используется двигатель. Небольшие двигателя, работающие на высоких оборотах, как правило, двухтактные. Более крупные двигателя, с большим крутящим моментом при более низких оборотах, обычно имеют 4-тактные двигателя.

Принцип работы двигателя.

Совокупность периодически повторяющихся в определенной последовательности процессов, в результате которых происходит преобразование тепловой энергии в механическую называется замкнутым рабочим циклом. А именно двигатель приводится в движение с помощью поршня, который движется вверх и вниз в цилиндре, за счет возгорания смеси из бензина и воздуха. Бензиновые двигатели используют электрическую искру для зажигания горючей смеси, от сгорания которой создается давление, необходимое для движение поршня. Этот процесс происходит в вакууме и изолирован в блоке цилиндра.

Рабочий цикл, включающий в себя подачу бензина и воздуха, воспламенение горючей смеси, выталкивание отработанных газов, и повторяется тысячи раз в минуту. Так для оборота коленчатого вала на 360 ° или одного оборота, поршень должен перемещаться из своей наивысшей точки, верхней мертвой точки (ВМТ), в свою нижнюю точку, в нижнюю мертвую точку (НМТ), а затем обратно в ВМТ. К примеру, при 1000 оборотах в минуту рабочий цикл происходит 1000 раз в минуту.

По этому принципу работают все двигатели внутреннего сгорания, разница между 4-тактным и 2-тактным двигателями заключается в действиях, при которых происходит подача, сжатие топлива, выхлоп газов.

Как работает двухтактный двигатель?


Двухтактный двигатель не использует впускные и выпускные клапаны, для подачи горючей смеси и вывода отработанных газов из камеры сгорания. За полный рабочий цикл, то есть за один ход коленчатого вала выполняется два такта.

Вместо клапанов двухтактный двигатель имеет впускной и выпускной каналы – отверстия в боковой части цилиндра, которые совпадают с предварительно рассчитанным положением поршня, где поршень используется для закрытия или открытия этих каналов.

Впускной канал расположен чуть ниже положения ВМТ (верхняя мертвая точка) и когда поршень движется вверх из НМТ, этот канал открыт и производится подача топливной смеси в камеру сгорания. Когда поршень проходит мимо впускного канала, боковая стенка поршня блокирует отверстие, а свеча зажигания зажигает топливо. Сжатие происходит из-за движения поршня к ВМТ, закрывающего впускное отверстие, в сочетании с одновременным сгоранием. Таким образом, такт сжатия и зажигания происходит как одно целое.

Выпускной канал находится на противоположной стороне цилиндра рядом с ВМТ. Когда поршень приближается к самой низкой точке (НМТ), он проходит через выпускной канал открывая его, в результате чего выходят сгоревшие газы.

Рабочий цикл двухтактного двигателя.

Такт 1: впуск и зажигание горючей смеси
Когда поршень движется вверх, топливо и воздух нагнетаются в камеру сгорания и свеча зажигания дает искру. Это происходит как раз перед тем, как поршень достигает ВМТ.

Такт 2: Сжатие и Выхлоп
В положении ВМТ поршень блокирует впускное отверстие, герметизируя камеру сгорания, и в результате воспламенения смеси температура и давление газов резко возрастают. Под этим действием поршень перемещается вниз к НМТ. В самой нижней точке выпускное отверстие больше не закрыто поршнем, и происходит выход отработанных газов.

Как работает четырехтактный двигатель?

Четырехтактный двигатель разделяет каждый этап: процесс сгорания и выпуска на четыре отдельных шага или такта.

Чтобы топливо могло попасть в камеру сгорания, непосредственно перед тем, как поршень достигнет ВМТ, открывается впускной клапан, позволяющий подавать топливно-воздушную смесь из карбюратора или системы впрыска топлива. Когда в камеру сгорания поступает достаточно топлива, клапан закрывается и создается вакуум и герметизация цилиндра. После свеча зажигания дает искру вызывающую воспламенение горючей смеси (взрыв смеси), это заставляет поршень двигаться вниз. Затем открывается выпускной клапан, позволяющий отходящим газам выходить. В это время герметизация нарушается, что вызывает декомпрессию в цилиндре, и импульс коленчатого вала толкает поршень обратно в верхнее положение ВМТ, и весь процесс начинается заново.

Рабочий цикл четырехтактного двигателя.

Такт 1: впуск

Во время первого такта поршень начинает движение от ВМТ и заканчивается в НМТ, в этот момент клапан впрыска находится в открытом положении и поршень втягивает топливовоздушную смесь в цилиндр, путем создания вакуума.

Такт 2: сжатие

Второй такт начинается в НМТ и заканчивается в ВМТ, то есть сразу после поступления горючей смеси в цилиндр, поршень поднимаясь сжимает ее, подготавливая к возгоранию во время рабочего хода. Впускной и выпускной клапана на этом этапе закрыты.

Такт 3: воспламенение

В этот момент коленвал завершил полный оборот на 360 градусов и пока поршень находится в ВМТ (конец такта сжатия), сжатый воздух и топливо воспламеняется от свечи зажигания (в бензиновом двигателе) и затем под действием силы взрыва поршень совершает рабочий ход вниз к НМТ и производит механическую работу для поворота коленвала.

Такт 4: выпуск

После возгорания горючей смеси поршень сначала опускается к НМТ и затем поднимается к ВМТ. Двигаясь (поршень) к ВМТ выталкивает из цилиндра продукты сгорания через открытый выпускной клапан.

Механические Различия 2-х тактного и 4-х тактного двигателей.

При рассмотрении, различия этих двигателей выходят за рамки основного процесса сгорания. Четырехтактный двигатель имеет клапана находящиеся в головке блока цилиндров, работающие независимо друг от друга, и требующие особого контроля, чтобы открываться и закрываться точно в нужный момент. Другими словами – газораспределительный механизм, работа которого регулируется механически с помощью цепи или ремня ГРМ, которая приводит в движение распределительный вал, в тех случаях, если в двигателе больше одного цилиндра. Этому способствуют гидравлические подъемники, которые используют давление моторного масла для подъема клапанов.

Ремень ГРМ приводится в движение коленвалом в нижней части двигателя и затем ремень (цепь) приводит в движение распределительный вал (газораспределительный механизм). При вращении вала кулачки прижимаются к коромыслам или толкателям клапанов, чтобы открывать и закрывать клапаны. Распределительные валы работают с помощью клапанных кулис, которые непосредственно соприкасаются с кулачком и клапаном.

Четырехтактный двигатель имеет полностью герметичный цилиндр, клапана открываются только сверху, в камеру сгорания. Таким образом, масло, смазывающее двигатель, не попадает в камеру сгорания. В двухтактном двигателе все иначе, когда поршень проходит через впускное отверстие, камера сгорания открыта, а это означает, что масло свободно попадает в цилиндр и смешивается с топливом. Именно поэтому, в двухтактных двигателях для смазки двигателя используется масло другого типа, которое сгорает вместе с топливом. Смешивание топлива с маслом производят перед заливкой в бак.

Источник

Если Вы заметили ошибку, неточность или хотите дополнить материал, напишите об этом в комментариях, и мы исправим статью!

Ключевые теги: устройство автомобиля, двигатель, виды двигателей

Строение двигателей / Хабр

Недавно наткнулся на прекрасный сайт (англ.), который по полочкам размусоливает и показывает строение большинства типов двигателей. Попытаюсь вольно и сжато пересказать самое на мой взгляд главное, совсем по пальцам и как для самых маленьких. Конечно можно было бы позаимствовать точные определения из авторитетных источников, но такой любительский перевод обещает быть единственным в своем роде 🙂

А можете ли Вы сходу объяснить Вашей девушке, в чем отличие бензинового двигателя от дизельного? Четырёхтактного и двухтактного движков? Нет? Тогда приглашаю под кат.

Работающий четырёхтактный двигатель впервые был представлен немецким инженером Николаусом Отто в 1876, с этих пор он также известен под названием цикл Отто. Но все же корректнее называть его четырёхтактным. Четырёхтактный двигатель является, наверное, одним из самых распространенных типов двигателей в наше время. Он используется почти во всех автомобилях и грузовиках.

Под четырьма тактами подразумеваются: впуск, сжатие, рабочий ход, и выпуск. Каждый такт соответствует одному ходу поршня, вследствие этого рабочий процесс в каждом из цилиндров совершается за два оборота коленчатого вала.

Впуск

Во время впуска поршень двигается вниз, втягивая свежую порцию воздушно-топливной смеси через впускной клапан. Отличительной особенностью рассматриваемого двигателя являтся то, что впускной клапан открывается за счет вакуума, образовавшегося в результате движения поршня вниз.

Сжатие

Крутящий момент подымает поршень, а тот в свою очередь сжимает воздушно-топливную смесь. Впускной клапан закрывается возрастающей силой давления, возникшей в результате поднятия поршня.

Рабочий ход

В верхней точке такта сжатия искра воспламеняет сжатое топливо. При сгорании топлива высвобождается энергия, которая воздействует на поршень, заставляя его двигаться вниз.

Выпуск

Когда поршень достигает свою нижнюю точку, выпускной клапан открывается и выхлопные газы выгоняются из цилиндра движущимся наверх поршнем.

В двухтактном двигателе рабочий процесс в каждом из цилиндров совершается за один оборот коленчатого вала, то есть за два хода поршня. Такты сжатия и рабочего хода в двухтактном двигателе происходят так же, как и в четырехтактном, но процессы очистки и наполнения цилиндра совмещены и осуществляются не в рамках отдельных тактов, а за короткое время, когда поршень находится вблизи нижней мертвой точки, с помощью вспомогательного агрегата — продувочного насоса. Wiki

Так как в двухтактном двигателе на каждое движение коленчатого вала приходится один рабочий ход — двухтактные двигатели всегда мощнее четырехтактных (если брать двигатели одинакового объема). Важным фактором в пользу первых является их более простая и легкая конструкция. Эти двигатели получили распространение в бензо-пилах, лодочных моторах, снегоходах, легких мотоциклах и моделях самолетов.

Бесспорными минусами данного типа двигателей являются их неэкономичность, так как значительная доля топлива не выгорает и выбрасывается вместе с выхлопными газами.

Впуск

Воздушно-топливная смесь всасывается в кривошипную камеру благодаря ваккууму, который создается во время движения поршня вверх.

Сжатие в камере сгорания

Во время сжатия впусковой клапан закрывается давлением в кривошипной камере. Топливная смесь сжимается на последней стадии такта.

Движение топливной смеси/выпуск

Ближе к концу такта, поршень заставляет сжатую воздушно-топливную смесь двигаться по впускному каналу из кривошипной камеры в главный цилиндр. Воздушно-топливная смесь вытесняет выхлопные газы, которые покидают главный цилиндр через выпускной клапан. К сожалению, цилиндр также покидает некоторое количество невыгоревшего топлива, из-за чего конструкция двухтактного двигателя считается менее экономичной.

Сжатие

После чего поршень подымается, движимый крутящим моментом, и сжимает топливную смесь. (В этот момент под поршнем происходит следующий такт впуска).

Рабочий ход

На вершине такта свеча зажигания воспламеняет топливную смесь. Возникшая энергия заставляет поршень двигаться вниз до завершения цикла. (В этот момент внизу цилиндра топливо сжимается в кривошипной камере).

Особенностью дизельного двигателя является измененная система воспламенения топлива.

Создав свой тип двигателя в 1897 Рудольф Дизель заявил, что его двигатель является самым эффективным из когда-либо созданных. До сих пор его детище стоит в ряду самых экономичных двигателей.

Впуск

Впускной клапан открывается и свежий воздух (без топлива), засасывается в цилиндр.

Сжатие

Когда поршень подымается, воздух сжимается и температура в цилиндре возрастает. В конце такта воздух раскаляется настолько, что температуры становится достаточно дря воспламенения топлива

Впрыск

Возле вершины такта сжатия топливный инжектор впрыскивает топливо в цилиндр. При контакте с горячим воздухом топливо воспламеняется.

Рабочий ход

При сгорании топлива высвобождается энергия, которая воздействует на поршень, заставляя его двигаться вниз.

Выпуск

Выпускной клапан открывается, заставляя выхлопные газы покинуть цилиндр.

Роторно-поршневой двигатель Ванкеля удивительное творение, предлагающее очень замысловатую перепланировку четырех тактов Отто-цикла. Был разработан Феликсом Ванкелем в 50-х годах прошлого века.

В двигателе Ванкеля трехгранный ротор с кольцевой шестернью вращается вокруг фиксированого зубчатого вала в продолговатой камере.

В наше время наибольшие усилия по разработке и популяризации данного типа двигателя прилагает Mazda, но все же четерыхтактный двигатель остается наиболее популярным. Также АвтоВАЗ использует данный тип двигателя в автожирах.

  • Преимущества перед обычными бензиновыми двигателями:
  • низкий уровень вибраций. Роторно-поршневой двигатель полностью механически уравновешен, что позволяет повысить комфортность лёгких транспортных средств типа микроавтомобилей, мотокаров и юникаров
  • главным преимуществом роторно-поршневого двигателя являются отличные динамические характеристики: на низкой передаче возможно без излишней нагрузки на двигатель разогнать машину выше 100 км/ч на более высоких оборотах двигателя (8000 об/мин и более), чем в случае конструкции обычного поршневого двигателя внутреннего сгорания.
  • Высокая удельная мощность(л.с./кг), причины:
  • меньшие в 1,5-2 раза габаритные размеры.
  • меньшее на 35-40 % число деталей

  • Недостатки:
  • Быстрый износ
  • Склонности к перегреву
  • Сложность в производстве
  • Меньшая экономичность при низких оборотах

Впуск

Воздушно-топливная смесь попадает через впускной клапан на этом этапе вращения.

Сжатие

Топливная смесь сжимается здесь.

Рабочий ход

Рабочий ход, топливная смесь воспламеняется здесь, вращая ротор по кругу.

Выпуск

Выхлопные газы выходят здесь

Этот типа двигателя может приводится в действие паром, но чаще его можно встретить в маленьких моделях самолетов, где он работает на сжатом воздухе или углекислом газу.

На этой анимации отображен резервуар с CO2. Сжатый CO2 — это жидкость, которая освобождаясь переходит в газообразное состояние или же другими словами — при нормальных атмосферной температуре и давлении жидкий углекислый газ кипит, следовательно мы не ошибемся если скажем, что данный тип двигателя работает на пару CO2.

Впуск

На вершине цикла поршневой палец давит на шариковый клапан впуская находящийся под большим давлением газ в цилиндр.

Рабочий ход

Газ расширяется двигая поршень вниз

Выпуск

Когда поршень открывается выпускной клапан, находящийся под давлением газ покидает цилиндр.

Окончание

Крутящий момент возвращается поршень наверх, чтобы завершить цикл.

Ракетные и турбореактивные двигатели, по словам автора, поразительны по своей конструкции, но анимация их работы по его мнению слишком скучна.

Ракетный двигатель

Ракетный двигатель — простейшие из своего семейства, поэтому начнем с него.

Для того, что функционировать в открытом космосе ракетные двигатели для своей работы требуют запас кислорода, ровно как и топлива. Кислородно-топливная смесь впрыскивается в камеру сгорания где она беспрерывно сгорает. Газ под большим давлением выходит через сопла, вызывая тягу в обратном направлении.

Чтобы опробовать этот принцип самому, надуйте игрушечный шарик и выпустите его из рук — ракетный двигатель работает почти так-же 😉

Турбореактивный двигатель

Турбореактивный двигатель работает по тому-же принципу что и ракетный, с той лишь особенностью, что необходимый для горения кислород он берет из атмосферы. По своей конструкции он наиболее эффективен на больших высотах с разряженным воздухом.

Момент схожести: топливо беспрерывно сгорает в камере сгорания как и в ракетном. Расширевшийся газ покидает камеру сгорания через сопла, образуя тягу в обратном направлении.

Отличия: На своем пути из сопла некоторое количество давления газа ипользуется, чтобы раскрутить турбину. Турбина — это серия винтов, соединенныходним валом. Между каждой парой винтов находится статор (направляющий аппарат компрессора). Этот аппарат помогает газу проходить через лопасти винтов более эффективно.

Перед двигателем турбинный вал раскручивает компрессор. Компрессор работает схоже с турбиной, только в обратную сторону. Его функцией является повышение давления воздуха, попадающего в двигатель. Турбина выталкивает воздух, а компрессор засасывает.

Турбовинтовой двигатель

Турбовинтовой двигатель схож турбореактивным, с той лишь особенностью, что газ покидающий камеру сгорания вращает в большей степени турбину, которая в свою очередь вращает винт преед двигателем. Он и создает тягу. Эффективен на малых высотах.

Турбовентиляторный двигатель

Турбовентиляторный двигатель — это что вроде компромисса между турбореактивным и турбовинтовым. Он работает как турбореактивный, но есть одна особенность: турбинный вал вращает внешний вентялятор, который имеет больше лопастей и крутится быстрее пропеллера. Это помогает данному двигателю оставаться эффективным на больших высотах, где воздух рязряжен.

Источники:
www.animatedengines.com

  • Ultimate Visual Dictionary, DK Publishing Inc., 1999
  • Building the Atkinson Cycle Engine, Vincent Gingery, David J Gingery Publishing, 1996
  • The Stirling Engine Manual, James G. Rizzo, Camden Miniature Steam Services, 1995
  • Modern Locomotive Construction, J. G. A. Meyer, 1892, reprinted by Lindsay Publications Inc., 1994
  • Five Hundred and Seven Mechanical Movements, Henry T. Brown, 1896, reprinted by The Astragal Press, 1995
  • Model Machines/Replica Steam Models, Marlyn Hadley, Model Machine Co., 1999
  • Air Board Technical Notes, RAF Air Board, 1917, reprinted by Camden Miniature Steam Services, 1997
  • Internal Fire, Lyle Cummins, Carnot Press, 1976
  • Toyota Web site Prius specifications
  • Steam and Stirling Engines you can build, book 2, various authors, Village Press, 1994
  • Knight’s New American Mechanical Dictionary, Supplement Edward H. Knight, A.M., LL. D., Houghton, Mifflin and Company, 1884
  • Thomas Newcomen, The Prehistory of the Steam Engine L. T. C. Rolt, David and Charles Limited, 1963
  • An Introduction to Low Temperature Differential Stirling Engines James R. Senft, Moriya Press, 1996
  • An Introduction to Stirling Engines James R. Senft, Moriya Press, 1993

UPD: Добавил двигатели Ванкеля и CO2, они мне показались наиболее интересными и практически полезными.
UPD2: Добавил описание целого семейства реактивных двигателей: ракетный, турбореактивный, турбовинтовой, турбовентиляторный.

4 такта двигателя кратко


Принцип работы и основная характеристика

Рабочий цикл ДВС (двигателя внутреннего сгорания) состоит из ряда процессов, при которых усиливается мощность двигателя, воздействующего на коленчатый вал. Состоит рабочий цикл из нескольких этапов:

  • цилиндр заполняется топливной смесью;
  • смесь сжимается;
  • топливная смесь воспламеняется;
  • газы расширяются и цилиндр очищается.

В ДВС поршень двигается в одном направлении (вниз или вверх). Коленчатый вал совершает один оборот в два такта. Рабочим ходом поршня называют тот, при котором совершается полезная работа, и расширяются сгоревшие газы.

Двухтактными называют двигатели, в которых цикл совершается в один оборот коленчатого вала или за два такта. Четырехтактные агрегаты характеризуются совершением рабочего цикла за два оборота коленвала или за четыре такта.

Основные характерные показатели 4 тактного двигателя:

  1. За счет движения рабочего поршня происходит обмен газов.
  2. Агрегат оснащен газораспределительным механизмом, позволяющим цилиндровую полость переключать на впуск и выпуск.
  3. Происходит обмен газов в момент отдельного полуоборота коленвала.
  4. Шестерные редукторы и ременная цепная передача дают возможность изменить моменты впрыскивания бензина, зажигания и привода газораспределительного механизма по отношению к частоте вращения коленвала.

Конструктивные и эксплуатационные отличия четырехтактных двухтактных бензиновых двигателей

Главное отличие четырехтактного двигателя от двухтактного обусловлено разными механизмами газообмена, а именно: удалением отработанных газов и подачей топливно-воздушной смеси в цилиндр.

Процессы заполнения цилиндра и его очистки в четырехтактном двигателе происходят с помощью газораспределительного специального механизма, который в определенное время открывает и закрывает рабочий цикл.

Очистка цилиндра и его заполнение в двухтактном двигателе выполняется в одно время с с расширением и сжатием при нахождении поршня поблизости мертвой нижней точки. В стенках цилиндра для этого имеется два отверстия: продувочное или впускное и выпускное. Через выпускное отверстие поступает топливная смесь, и выходят отработанные газы.

Основные отличия двухтактных и четырехтактных двигателей:

Смешивают бензин с маслом двумя способами. Это может быть простое перемешивание, которое проводится перед тем, как залить в бак топливо и раздельная передача. Во втором случае масляно-топливная смесь образуется во впускном патрубке, расположенном между цилиндром и карбюратором.

Двигатель в последнем случае оснащен масляным бачком с трубопроводом, соединенным с плунжерным насосом. Насос подает масло во впускной патрубок в том количестве, которое необходимо. Производительность насоса зависит от того, как расположена ручка подачи «газа». Поступление масла тем больше, чем больше подается топливо. Более совершенной является раздельная система смазки двухтактного двигателя. Отношение бензина к маслу при ней может достигать 200:1. Это приводит к снижению расхода масла и к уменьшению дымности. Такую систему используют, например, на современных скутерах.

В четырехтактных двигателях бензин с маслом не смешивают, а подают отдельно, для чего двигатели имеют классическую систему смазки, которая состоит из фильтра, масляного насоса, трубопроводной магистрали и клапанов. В качестве масляного бачка может выступать картер двигателя (смазка с «мокрым «картером) либо отдельный бачок («сухой» картер).

В случае смазки с «сухим» картером масло заливают в бочок. Оттуда оно при помощи насоса попадает к трущимся поверхностям. Стекающую в картер часть масла откачивают дополнительным насосом и возвращают в бачок.

Для очищения масла от разных продуктов износа двигатель имеет фильтр. Кроме того при необходимости устанавливают охлаждающие фильтра, потому как температура масла в процессе работы может очень сильно подниматься.

Источник

История

Приблизительно в 1854—1857 годах итальянцами Феличче Матоци и Евгением Барсанти было создано устройство, которое по имеющимся сегодня сведениям было похоже на четырехтактный мотор. Изобретение итальянцев было утеряно и только в 1861 году. Алфоном де Роше был запатентован двигатель такого типа.

Впервые пригодный к работе четырехтактный мотор создал немецкий инженер Николаус Отто. В его честь был назван четырехтактный цикл работы циклом Отто, а 4-тактный мотор, применяющий свечи зажигания, называют двигателем Отто.

Особенности работы 4-х тактного двигателя

В двухтактном моторе смазывание поршневых и цилиндровых пальцев, коленвала, поршня, подшипника и компрессорных колец проводят, заливая масло в бензин. Коленчатый вал 4тактного мотора располагается в масляной ванне, что является существенным отличием. Именно поэтому отсутствует необходимость смешивать топливо и добавлять масло. Все, что необходимо сделать владельцу автомобиля — наполнить бензином топливный бак.

Автовладельцу, таким образом, незачем приобретать специальное масло, без которого не может функционировать двухтактный мотор. Кроме того, при наличии четырехтактного мотора на поршневом зеркале и на стенах глушителя уменьшается количество нагара. Еще одно важное отличие — в двухтактном моторе в выхлопную трубу выплескивается горючая смесь, что обусловлено его устройством.

Следует признать, что у четырехтактных двигателей также имеются небольшие недостатки. Например, у них не особо качественными являются рабочие моменты по регулированию теплового клапанного зазора.

Масло для четырехтактного двигателя

Масла делятся на два типа – для двигателей с воздушным и водяным охлаждением. Температура поршней в моторах с воздушным охлаждением гораздо выше, чем в случае с водяным, поэтому первые более требовательны к маслу.

Хотя в зимний период техника с воздушным охлаждением четырехтактного двигателя используется реже (в основном садовая и сельскохозяйственная техника, мотоциклы, моторные лодки и т.д используются летом), вопрос для ее владельцев стоит достаточно остро. Зимой актуально масло для квадроциклов, снегоходов и т.д.

Главное, и летом и зимой – это характеристики, позволяющие маслу сразу после запуска двигателя создать защитную пленку на механизмах. Это важно, даже если двигатель новый или бывший в употреблении, но в идеальном состоянии. Сравнительный анализ разных марок показывает, что масло может быть минеральным или синтетическим.

Разница между летними и зимними маслами определяется степенью вязкости и шириной диапазона температур, при которых конкретные марки масла можно применять. Число перед литерой W указывает на предел температуры, при которой масло густеет. Число после означает предельную температуру эффективного использования этого масла. Бывают всесезонные масла, например, 10w30. Аббревиатура SAE обозначает международный стандарт, по которому классифицируются моторные масла.

ВАЖНО! Зимние масла обладают самой низкой вязкостью, это SAE 0W, SAE 15W и другие. Летние более вязкие: SAE 20, SAE 30, SAE 50. Применяемое масло должно соответствовать показателям, указанным в спецификации к технике.

Высоковязкие масла, например, Sae 30 или Sae 40 ориентированы на летний период, а низковязкие (5W30 или близкие к нему) на зимний. Зимние масла летом будут ускоренно испаряться и не обеспечат смазку. Летние масла будут быстро густеть при низких температурах, осложняя работу мотора.

Конструкция агрегата

Распредвал четырехтактного мотора размещается в крышке цилиндра. Он приводится в действие ведущим колесом, вмонтированном в коленчатый вал. Распределительный вал открывает и закрывает один из клапанов: выпускной или впускной, в зависимости от расположения поршня. На распределительном вале также расположены кулачки, которые приводят в действие клапанные коромысла.

Коромысла после срабатывания, начинают воздействовать на определенный клапан и открывают его. Важно, что между регулировочным винтом и клапаном должен быть тепловой зазор (узкий промежуток). При нагреве металл расширяется, поэтому, если зазор слишком маленький или его нет вообще, клапаны не могут закрыть полностью каналы выпуска и впуска.

У клапана впуска зазор должен быть меньше, чем у клапана выпуска, потому как газы выхлопа горячее, чем смесь. Соответственно клапан впуска нагревается меньше, чем клапаны выпуска.

Фазы газораспределения в четырехтактном ДВС

Фазы газораспределения – один из главных факторов эффективности мотора. Они напрямую влияют на его КПД. Основная проблема, связанная с ними, заключается в том, что при различных режимах смесь и выхлоп ведут себя по-разному.

ВАЖНО!Для холостого хода подойдут малые фазы (позднее открытие и раннее перекрытие клапанов). На высоких оборотах, наоборот, выгодно раннее время открытия клапанов, благодаря чему можно обработать больший объем газов.

В современной автомобильной промышленности эта проблема обычно решается с помощью специальной муфты, изменяющей угол распредвала при увеличении оборотов двигателя. Эта муфта называется фазовращателем, она управляется электронной системой и поворачивается гидравликой. Благодаря ей, при повышении оборотов обеспечивается раннее открытие клапанов, то есть – нужный темп наполняемости цилиндров.

Способов изменения фаз множество. Например, кулачок с измененным профилем, начинающий работать вместо основного при достижении заданного показателя высоких оборотов. Это позволяет добиться повышенной мощности.

Работа двигателя

Как уже было отмечено работа четырехтактного мотора состоит из четырех тактов поршня или из двух оборотов коленвала.

Этапы работы :

  1. Впуск. Поршень движется в нижнюю сторону, открывая клапан впуска. Из карбюратора горючая смесь поступает в цилиндр. Когда поршень достигает нижнего положения, клапан впуска закрывается.
  2. Сжатие. Поршень движется вверх, провоцируя сживание горючей смеси. Когда он приближается к верхней точке, сжатый бензин возгорается.
  3. Расширение. Бензин возгорается и сгорает. В результате чего происходит растяжение горючих газов, и поршень движется вниз. При этом два клапана оказываются закрытыми.
  4. Выпуск. Коленчатый вал по инерции продолжает двигаться вокруг своей оси, а поршень движется вверх. Вместе с этим открывается клапан выпуска, и выхлопные газы поступают в трубу. При прохождении клапаном мертвой точки, клапан впуска закрывается.

Чем отличается двухтактный двигатель от четырехтактного

ХарактеристикаЧетырехтактный двигательДвухтактный двигатель
МощностьМеньшая мощность из-за большего количества тактов. Наддув дает дополнительную мощность.При одинаковых оборотах, диаметре цилиндра и хода поршня мощность (теоретически) в 2 раза больше. На практике, из-за механических потерь – примерно в 1,5 раза.
Эксплуатационные качестваБольший эксплуатационный ресурс. Процесс ремонта может протекать сложнее, должен осуществляться с использованием сложного оборудования.Простота конструкции, ремонта. Отсутствие сложных устройств: карбюратора, клапанов. Преимущество по показателю равномерности вращения коленвала. Меньший эксплуатационный ресурс из-за более высокой температурной нагрузки на поршневой механизм.
ЭкономичностьНизкий, по сравнению с двухтактным расход топлива и масла. Более высокие затраты на ремонт.Высокие затраты мощности на продувочный насос, недостаточная очистка цилиндра от выхлопных газов. Минус – высокий расход топлива и масла, которое приходится заливать в топливо.
ВесБольше двухтактного.Меньший вес за счет отсутствия крупногабаритных сложных деталей.
РазмерБольше двухтактного.Меньший размер за счет отсутствия крупногабаритных сложных деталей.
ЦенаВыше двухтактного.Ниже четырехтактного.
Сфера примененияДвигатели средней и большой мощности, в том числе стационарные. Используются как двигатель под инверторный генератор. Популярна их установка на снегоходы «Рысь» и «Тайга», мотороллеры «Муравей».Плавсредства, сельскохозяйственная и мототехника, малолитражные автомобили.

Таким образом, четырехтактные двигатели дороже сопоставимых по объему двухтактных и сложнее в эксплуатации. В тоже время они имеют больший срок эксплуатации и более экономичны. Четырехцилиндровый 4 тактный двигатель часто ставится на автомобили и тракторы, на инвертор-генераторы.

ВАЖНО! При выборе двигателя стоит рассчитать планируемый срок его эксплуатации. Если это техника для сельскохозяйственных работ, хорошо будет сделать расчет – за какой срок вложения могут окупиться.

Источник

4 Такта двигателя кратко

Четырехтактный двигатель – самый распространенный тип ДВС современного легкового автомобиля
Двигатель внутреннего сгорания должен был стать альтернативой промышленной паровой машины, но изобретатели-энтузиасты сразу почувствовали его потенциал. Им удалось найти способ увеличить мощность двигателя, не увеличивая его массу. Ключевую роль в этом сыграл Николаус Отто, создавший первый в истории четырехтактный двигатель.

История разработки двигателя Отто

Мотор, разработанный изобретателем Альфонсом Бо де Роша и воплощенный в металле немцем Николаусом Отто в 1867 году, по тем временам был верхом совершенства. Он был дешев в эксплуатации, компактен и не требовал постоянного контроля. Двигатель работал по особому алгоритму, широко известному в наши дни как «цикл Отто». В 1875 году компания Отто производила боле 600 двигателей в год.
Именно Готлиб Даймлер и его товарищи-инженеры привлекли внимание Николауса Отто к преимуществам четырехтактного двигателя
В команде Отто работал талантливый инженер по имени Готлиб Даймлер, загоревшийся идеей постройки автомобиля. Николаус Отто не считал нужным улучшать имевшийся двигатель, и Даймлеру, понявшему, как можно использовать мотор в конструкции автомобиля, пришлось уйти. Вместе с единомышленником по имени Карл Бенц, в 1889 году Даймлеру удалось создать первый автомобиль с бензиновым четырехтактным двигателем внутреннего сгорания, работающим по циклу Отто.

Что такое «такты» двигателя

Четырехтактный двигатель отличается от двухтактного тем, что газораспределение имеет отдельные фазы впуска и выпуска. Ими заведуют расположенные в головке блока цилиндров впускной и выпускной клапаны соответственно. Они открываются при помощи распредвала, приводимого в действие от коленчатого вала двигателя.

Первый такт называется «впуск». В этот момент поршень начинает двигаться вниз из верхней мертвой точки, создавая разряжение. В это же время открывается впускной клапан, и топливовоздушная смесь засасывается в цилиндр. Когда поршень доходит до нижней мертвой точки, клапан закрывается, и фаза впуска завершается.

Впрыск топлива одной порцией в строго определенный момент на современной стадии развития четырехтактных двигателей перестал быть догмой
Второй такт называется «сжатие». Поршень начинает движение вверх, оба клапана закрыты. В этот момент топливовоздушная смесь сжимается, при этом нагреваясь. Это необходимо для более полного и эффективного сгорания топлива.

Третий такт – «рабочий ход». Немного не доходя до верхней мертвой точки, при помощи искры от свечи зажигания (или за счет сжатия, если речь идет о дизельном двигателе) происходит воспламенение топливовоздушной смеси. В этот момент газы резко расширяются, толкая поршень вниз, тем самым совершая полезную работу.

Четвертый такт называется «выпуск». Когда поршень совершил рабочий ход и находится в нижней мертвой точке, и необходимо удалить отработавшие газы из цилиндра, открывается выпускной клапан. Через него поршнем, начинающим движение вверх, выталкиваются отработавшие газы.

Порядок работы дизельного двигателя отличается лишь тем, что на такте сжатия в цилиндр поступает только воздух, а топливо впрыскивается в камеру сгорания в конце такта сжатия при помощи форсунки.

Новые механизмы — старый принцип

С момента изобретения и до наших дней инженеры постоянно совершенствовали четырехтактный двигатель. Большинство нововведений приходились на долю газораспределительного механизма. Например, если раньше на цилиндр приходилось всего два клапана, то на современных моторах их число доходит до пяти. Кроме того, многие производители используют системы изменения фаз газораспределения. Самые известные — это VVT-i от Toyota и Valvetronic от BMW. Система изменяемых фаз позволяет менять время и высоту подъема клапанов в зависимости от режимов работы двигателя.
Спустя 150 лет принцип, названный циклом Отто, остается актуальным. Физики утверждают, что для дальнейшего прогресса необходим новый вид топлива
Изменилась и система питания. Практически на всех современных моторах карбюратор уступил место распределенному впрыску топлива. Зажиганием, дозировкой и подачей горючего теперь заведует электроника.

Для лучшего наполнения цилиндров все чаще применяется наддув поступающего воздуха. Увеличение плотности воздуха в цилиндре позволяет получить мощный мотор при сравнительно небольшом объеме двигателя и уменьшить расход топлива. Например, двигатель 1,4 TFSI от Volkswagen с двойным турбонаддувом «выдает» 185 л.с.

В последние два десятилетия небывалую популярность получили дизельные автомобили. Если раньше моторы на тяжелом топливе были прерогативой исключительно грузовиков и автобусов, то сейчас более 50% продающихся в Европе легковушек ездят на «солярке». Дизели экономичнее своих бензиновых собратьев и при равных объемах двигателя имеют гораздо больший крутящий момент и наделяют автомобиль приличной динамикой. На сегодняшний день практически все дизельные двигатели имеют турбонаддув.

Достоинства и недостатки четырехтактных двигателей

Самый главный плюс двигателей, работающих по циклу Отто – экономичность. Кроме того, четырехтактные двигатели относительно бесшумны, а использование каталитических нейтрализаторов делает их еще и наболее экологичными.

Неоспоримым преимуществом является надежность четырехтактных моторов. Ресурс легковых двигателей доходит до полумиллиона километров, и это еще не предел.

Недостатки современных моторов кроются в их сложном техническом устройстве. Они дороги в производстве, а в эксплуатации весьма требовательны к качеству топлива и масла. Ремонт своими силами в полевых условиях, без специального инструмента и навыков, практически невозможен.

Эксплуатация четырехтактных двигателей

В первую очередь следует тщательнее выбирать АЗС. Топливные системы, в особенности дизельных автомобилей, плохо «переваривают» некачественное топливо. Более того, всего одна заправка «левым» горючим может вывести из строя катализатор. А его замена может вылиться в «копеечку».

Развитие микропроцессорного управления процессами, происходящими в четырехтактном двигателе, привело к тому, что вмешательство человека не требуется годами
Большинство неисправностей современных двигателей не связаны непосредственно с механическими деталями. Неисправности, как правило, возникают в «слабых местах», в системе подачи воздуха или в электрооборудовании. По причине сложности и развития микропроцессорных систем управления, выявить поломку без подключения диагностического компьютера выяснить причину неисправности практически невозможно.

Двигатель — основная и самая дорогая часть автомобиля. Поэтому в случае поломки ремонт лучше доверить сервисному центру, избегая «гаражных» специалистов.

Поршневые двигатели внутреннего сгорания (ДВС) широко используются в разных сферах человеческой жизни. Однако не все они работают одинаково. Между ними есть одно принципиальное отличие. В зависимости от конструкции рабочий цикл двигателя может состоять из двух или четырёх тактов. Поэтому и называется он соответственно двухтактным двигателем или четырехтактным. Это справедливо как для бензинового мотора, так и для дизеля.

Основные термины и определения

Принцип работы всех поршневых двигателей заключается в превращении энергии сгорания топлива в механическую энергию. Передаточным звеном является кривошипно-шатунный механизм. Для описания их работы используются следующие понятия:

  • Рабочий цикл — это определённая последовательность взаимосвязанных событий, вследствие которых происходит преобразование энергии теплового расширения сгорающего топлива в механическую энергию перемещения поршня и поворота коленчатого вала.
  • Такт — последовательность изменения состояния узлов и механизмов, происходящая в течение одного хода поршня.
  • Ход поршня — это расстояние, которое проходит поршень внутри цилиндра между его крайними точками.
  • Верхняя мёртвая точка (ВМТ) — это наивысшее положение поршня в цилиндре, при этом объем камера сгорания имеет минимальный объем.
  • Нижняя мёртвая точка (НМТ) — максимально удалённое от ВМТ положение поршня.
  • Впуск — заполнение цилиндра топливовоздушной смесью.
  • Сжатие — уменьшение объёма смеси и сжатие её под давлением поршня.
  • Рабочий ход — перемещение поршня под давлением газов сгорающего топлива.
  • Выпуск — выталкивание из цилиндра продуктов горения топлива.

Принцип работы четырехтактного двигателя

Четырехтактным называется такой поршневой двигатель, в котором один рабочий цикл состоит из четырёх тактов. Они имеют следующие названия:

За один цикл поршень два раза двигается от ВМТ к НМТ и обратно, а коленчатый вал проворачивается на два полных оборота. События, которые происходят за это время в двигателе, имеют чётко определённую последовательность.

Впуск. Поршень перемещается вниз, к НМТ. Под ним образуется разрежение, благодаря которому через открытую тарелку впускного клапана из впускного коллектора в цилиндр затягивается топливо, смешанное с воздухом. Поршень проходит нижнюю мёртвую точку, после чего впускной клапан закрывает впускной коллектор.

Такт сжатия. Продолжающий двигаться вверх поршень сжимает воздушную смесь.

В верхней мёртвой точке над поршнем происходит поджог горючей смеси. Сгорая, оно вызывает значительное увеличение давления на поршень. Начинается такт рабочего хода. Под действием давления сгорающих газов поршень снова движется к НМТ, выполняя при этом полезную работу.

После прохождения поршнем НМТ открывается тарелка выпускной клапан. Поршень, двигаясь к ВМТ, выталкивает выхлопные газы в выпускной коллектор. Это такт выпуска.

Затем снова начинается такт впуска и так бесконечно.

Рабочий цикл из двух тактов

Одноцилиндровый двухтактный двигатель работает по-другому. Здесь все четыре действия происходят за один полный оборот коленвала. При этом поршень делает только два такта (расширения и сжатия), двигаясь от ВМТ к НМТ и обратно. А впуск и выпуск являются частью этих двух тактов. Подробней принцип работы двухтактного двигателя внутреннего сгорания можно описать следующим образом.

Газы от сгорания топливной смеси толкают поршень вниз от ВМТ. Примерно на середине хода поршня в гильзе цилиндра открывается выпускное отверстие, через которое часть газов выбрасывается в патрубок глушителя. Продолжая двигаться вниз, поршень создаёт давление, благодаря которому в цилиндр поступает новая порция топлива, одновременно продувая его от остатков сгоревших газов. Подходя к ВМТ, поршень сжимает смесь и система зажигания воспламеняет её. Снова начинается такт расширения.

В авиамоделестроении широко используется двухтактный дизельный двигатель, его принцип работы тот же, что и у бензинового. Разница в том, что смесь топлива с воздухом самостоятельно воспламеняется в конце цикла сжатия. Горючим для таких моторов служит смесь эфира с авиационным керосином. Воспламенение этого горючего происходит при гораздо меньшей степени сжатия, чем у двигателей на традиционном дизельном топливе.

Конструктивные особенности и различия

Двухтактный двигатель отличается от четырехтактного не только тем, за сколько тактов работы происходит газообмен.

Четырехтактный требует наличия системы газораспределения (впускные и выпускные клапаны, распределительный вал с кулачковым механизмом и т. д. ). В двухтактном такой системы нет, благодаря этому он гораздо проще.

Двигатель с четырьмя тактами работы требует полноценной системы смазки из-за большого количества движущихся и трущихся частей. Для смазки двигателя с двумя тактами работы можно использовать масло просто разводя его вместе с топливом.

Эксплуатационные показатели в сравнении

Сопоставляя двухтактный двигатель и четырехтактный двигатель, разницу между ними можно заметить не только в устройстве, но и в эксплуатационных характеристиках. Сравнивать их можно по следующим показателям:

  • литровая мощность;
  • удельная мощность;
  • экономичность;
  • экологичность;
  • шумность;
  • ресурс работы;
  • простота обслуживания;
  • вес;
  • цена.

Литровой называется мощность, снимаемая с литра объёма цилиндра. Теоретически она должна быть в два раза больше у двухтактного. Однако на деле этот показатель составляет 1,5−1,8. Сказывается неполное использование рабочего хода газов, затраты энергии на продувку, неполное сгорание и потери топлива.

Удельная мощность представляет собой величину отношения мощности мотора к его весу. Она также выше у двухтактных. Для них нужен менее тяжёлый маховик и не нужны дополнительные системы (газораспределения и смазки), утяжеляющие конструкцию. КПД у них также выше.

Экономичность (расход топлива на единицу мощности) выше у четырехтактных. Двигатели с двумя тактами часть топлива теряют впустую при продувке цилиндра.

Экологичность двухтактных ниже, опять-таки из-за потери несгоревшего топлива и масла. Убедиться в этом можно на примере двухтактного лодочного мотора. Он всегда оставляет на воде тонкую плёнку из несгоревшего топлива.

Шумность выше у двухтактных. Это связано с тем, что выхлопные газы из цилиндра вырываются с большой скоростью.

Ресурс работы выше у четырехтактных. Отдельная система смазки и меньшая оборотистость двигателя положительно сказываются на сроке его службы.

Проще обслуживать, безусловно, двухтактные моторы из-за меньшего количества вспомогательных систем. Масса больше у четырехтактных. Двухтактные дешевле.

В некоторых механизмах применение двухтактных двигателей является однозначным. Это, например, бензопилы. Высокая удельная мощность, маленький вес и простота делают его здесь безусловным фаворитом.

Двухтактные двигатели используются также в мототехнике, лодочных моторах, газонокосилках, скутерах, авиамоделировании. В большинстве самодельных машин и механизмов умельцы также используют двухтактный мотор.

Однотактные и трехтактные силовые агрегаты

Существуют также одно- и трехтактные двигатели. Однотактные двигатели делают с внешней камерой сгорания. Такая схема реализует все четыре такта за один ход поршня. Трехтактный двигатель Ванкеля является роторно-поршневым. Из-за сложности конструкции и чрезвычайной требовательности к качеству обработки поверхностей такие моторы не получили широкого распространения.

Рабочий цикл авто с дизельным двигателем отличается тем, что при такте впуска в цилиндр двигателя поступает очищенный воздух, а не горючая смесь, как в карбюраторном двигателе.

Первый такт — впуск.

Устройство двигателя современного

автомобиля, устройство систем и механизмов

Поршень перемещается от ВМТ к НМТ, через открытый впускной клапан в цилиндр поступает очищенный воздух (из-за разрежения, создаваемого поршнем). Воздух перемешивается с небольшим количеством оставшихся от предыдущего цикла отработавших газов, температура повышается и в конце такта впуска достигает 300—320 К, а давление 0.08—0.09 МПа. Коэффициент наполнения цилиндра 0,9 и выше, т. е. больше, чем у карбюраторного двигателя.

Работа четырехтактного одноцилиндрового дизельного двигателя:

а — впуск воздуха; б — сжатие; в — рабочий ход; г – выпуск отработавших газов; 1— цилиндр; 2 — топливный насос, 3 — поршень: 4 — форсунка, 5 — впускной клапан, 6 — выпускной клапан

Второй такт — сжатие.

Как устроен простейший двигатель?

Устройство двигателя для детей

Поршень движется от НМТ к ВМТ, впускной и выпускной клапаны закрыты. Давление и температура воздуха увеличиваются и в конце такта составляют соответственно 3—5 МПа и 800—900 К. Степень сжатия регламентируется исправностью деталей КШМ и равна 17—21.

Третий такт — рабочий ход.

В конце такта сжатия (20—30 градусов угла поворота коленчатого вала ло прихода поршня в ВМТ) с помощью насоса через форсунку в цилиндр под высоким давлением (15—20 МПа) в мелкораспыленном виде впрыскивается порция топлива. Топливо от соприкосновения с нагретым воздухом испаряется, его пары перемешиваются с нагретым воздухом и воспламеняются. При сгорании топлива, вследствие подвода большого количества теплоты, резко увеличиваются лишение и температура образовавшихся газов. В начале такта расширения давление газов составляет 7—8 МПа. а температура 2100—2300 К. Под действием давления поршень перемешается от ВМТ к НМТ, совершая полезную работу. Объем цилиндра увеличивается, давление и температура газов снижаются и при подходе поршня к НМТ составляют 0,2-0,4 МПа .

Четвертый такт — выпуск.

Поршень перемещается от НМТ к ВМТ. Через открытый выпускной клапан отработавшие газы выталкиваются через выпускной трубопровод в окружающую среду. В конце такта выпуска давление газов равно 0,11 -0,12 МПа, температура 850—1200. После этого рабочий цикл дизеля повторяется.
В двухтактных двигателях время, отводимое на рабочий цикл, используется более полно, так как процессы выпуска и впуска совмещены по времени с процессами сжатия и рабочего хода. Рабочий цикл происходит за 360 градусов (один оборот коленчатого вала).

При движении поршня от ВМТ к НМТ одновременно происходят процессы расширения и выпуска с продувкой цилиндра, а при обратном движении от НМТ к ВМ1 впуск и сжатие. Изменения параметров цикла (давление и температура) соответствуют изменениям параметров четырехтактного двигателя.
Сравнение рабочих циклов четырех- , двухтактных двигателей показывает, что при одинаковых размерах цилиндра и частоте вращения коленчатого вала мощность двухтактных двигателей выше в 1. 5—1,7 раза. Он проще по конструкции и компактнее.
К недостаткам двухтактного двигателя следует отнести ограниченное время газообмена, что ухудшает очистку цилиндра от отработавших газов, увеличивает потери части свежею заряда, снижает экономичность.

Что такое 4-тактный двигатель?

Содержание

  • 1 Что такое четырехтактный двигатель?
  • 2 Как работает четырехтактный двигатель?
  • 3 PV-диаграмма четырехтактного двигателя
  • 4 ИСТОРИЯ
    • 4.1 Цикл Аткинсона
    • 4.2 Дизельный цикл
  • 5 Недостаток мощности мощности четырехтактных двигателей
  • 6 Компоненты 4-удара Diesel Engine
  • 7 70006
  • 6 Diesel Engine
  • 7 Преимущества и недостатки четырехтактных двигателей
    • 7.1 Преимущества четырехтактных двигателей
    • 7.2 Недостатки четырехтактного двигателя
  • 8 В чем разница между четырехтактным дизельным двигателем и четырехтактным бензиновым двигателем?
  • 9 Часто задаваемые вопросы Раздел
    • 9. 1 Что означает четырехтактный двигатель?
    • 9.2 Какие примеры четырехтактных двигателей?
    • 9.3 Какой двигатель меньше загрязняет окружающую среду, двухтактный или четырехтактный?
    • 9.4 Что быстрее, 2-тактный или 4-тактный?
    • 9.5 Есть ли шеститактный двигатель?

Двигатели наиболее широко используются во всем мире для многочисленных применений . Они используются в различных транспортных средствах, таких как автобусы, грузовики, фургоны, мотоциклы и т. д. Существуют различные типы двигателей, и 4-тактный двигатель является одним из них. В зависимости от количества ходов поршня двигатели имеют два основных типа :

  1. 2-тактный двигатель
  2. 4-тактный двигатель

В предыдущей статье мы обсуждали двухтактный двигатель. Поэтому в этой статье речь пойдет в основном о четырехтактном двигателе.

Что такое четырехтактный двигатель?

Четырехтактный двигатель — это двигатель внутреннего сгорания, в котором для завершения рабочего цикла используется четыре хода поршня. Он преобразует тепловую энергию топлива в полезную механическую работу за счет движения вверх и вниз поршня . Поэтому он относится к категории поршневой двигатель .

Четырехтактный двигатель завершает рабочий цикл после завершения двух оборотов коленчатого вала и 4 ходов поршня. Эти двигатели наиболее широко используются в различных транспортных средствах, таких как легкие грузовики, автобусы, микроавтобусы, легковые автомобили и т. д.

В этом поршневом двигателе процесс сжатия происходит за счет движения поршня вверх и вниз.

Основное отличие между 2-тактным и 4-тактных двигателей заключается в том, что 2-тактный двигатель завершает рабочий цикл всего за двух тактов , а четырехтактный двигатель завершает рабочий цикл за четырех тактов поршня. Двухтактный двигатель производит меньше выбросов по сравнению с двухтактным двигателем.

Как работает четырехтактный двигатель?

Четырехтактный двигатель работает в следующие этапы:

  1. Процесс впуска
  2. Процесс сжатия
  3. Процесс питания
  4. Процесс выхлопа
4-XXING ENGIN CYCLE

1) Впускной ход

  • , когда появляется поршневой, в сторону BCD от TDC (Downlwward), вак, запускается в кукуме, запускается в кукуме, выпускает кукумеры. камера сжатия (цилиндр).
  • Когда в камере сжатия создается вакуум, выпускной клапан закрывается, а впускной открывается.
  • При открытии впускного клапана топливовоздушная смесь начинает поступать в камеру сжатия.

2) Такт сжатия

  • Когда внутреннее давление в камере сжатия становится равным внешнему давлению, впускной клапан закрывается и начинается такт сжатия.
  • При движении поршня вверх (от BCD до ВМТ) он сжимает топливовоздушную смесь внутри камеры сжатия и увеличивает температуру и давление топливовоздушной смеси.

3) Рабочий ход

  • Рабочий ход также известен как рабочий ход.
  • Когда такт сжатия почти завершен, свеча зажигания сжигает сжатую воздушно-топливную смесь.
  • По мере воспламенения топлива генерируется мощность, благодаря которой поршень перемещается от ВМТ к НМТ за счет расширения химической реакции. Поэтому этот гребок называется POWER SROKE.
  • Из-за этого процесса горения температура и давление смеси становятся очень высокими. Из-за повышения давления топливовоздушная смесь толкает поршень вниз (в сторону BCD от ВМТ) и приводит в движение коленчатый вал, который приводит в движение автомобиль.
  • Во время этого процесса впускной и выпускной клапаны остаются закрытыми.

4) Такт выпуска

  • После завершения рабочего такта начинается такт выпуска.
  • В такте выпуска поршень снова движется вверх (от НМТ к ВМТ).
  • Во время этого хода впускной клапан закрывается, а выпускной открывается. Поршень выталкивает выхлопные газы из камеры сгорания.
  • После завершения такта выпуска поршень снова движется вниз (от ВМТ к НМТ), всасывает топливовоздушную смесь и весь цикл повторяется. Этот последний ход вытесняет отработанные газы / выхлопные газы из цилиндра.

Читайте также: Работа двухтактного двигателя

Диаграмма PV четырехтактного двигателя

Следующая диаграмма PV представляет рабочий цикл0. Четырехтактный двигатель завершает рабочий цикл, состоящий из следующих этапов: Четырехтактный цикл

  • Изобарический процесс (от 0 до 1): В изобарическом процессе поршень движется вниз и создает вакуум внутри камера сгорания. Во время создания вакуума возникает разница давлений между атмосферным давлением и внутренним давлением камеры. За счет этой разницы давлений открывается впускной клапан, и топливовоздушная смесь поступает в камеру сгорания.
  • Адиабатический процесс (от 1 до 2): После завершения изобарического процесса впускной клапан закрывается, а поршень движется вверх и создает давление в воздушно-топливной смеси. При этом поршень повышает температуру и давление смеси, но ее теплота не меняется.
  • Изохорный процесс (от 2 до 3): Свеча зажигания воспламеняет топливно-воздушную смесь в конце такта сжатия (адиабатический процесс). Этот процесс повышает температуру и давление воздушно-топливной смеси и превращает ее в смесь с высокой температурой и давлением. Этот процесс воспламенения также увеличивает энтропию (тепло) топливовоздушной смеси.
  • Рабочий ход (процессы с 3 по 4): В этом такте тепло, выделяемое в процессе зажигания, используется для перемещения поршня вниз, что приводит к дальнейшему перемещению коленчатого вала. Движение коленчатого вала приводит в движение автомобиль. Поэтому этот процесс называется рабочим ходом.
  • Фаза выхлопа (от 4 до 1): В этой фазе поршень снова движется вверх, и открывается выпускной клапан, который выпускает отработанное тепло из камеры сгорания. За счет отвода бесполезного тепла снижается кинетическая энергия молекул топливовоздушной смеси. Опять же, возникает разница давлений между атмосферным давлением и внутренним давлением камеры, и весь цикл повторяется.

 История

Цикл Аткинсона
  • В 1882 году Джеймс Аткинсон разработал двигатель, работающий по циклу Аткинсона. Это был однотактный двигатель внутреннего сгорания.
  • Этот цикл был придуман для обеспечения КПД за счет удельной мощности. В настоящее время двигатель с циклом Аткинсона используется в некоторых новейших гибридных электрических устройствах.
  • Оригинальный 4-тактный поршневой двигатель с циклом Аткинсона допускал такт впуска, такт сжатия, рабочий такт и такт выпуска за один оборот коленчатого вала, чтобы предотвратить нарушение конкретных патентов, относящихся к двигателю Отто.
  • Уникальная конструкция коленчатого вала двигателя Аткинсона может привести к различным степеням сжатия и расширения. Такт мощности длиннее, чем такт сжатия, что дает двигателю большую энтальпию (тепловой КПД), чем у обычных поршневых двигателей.
  • Первоначальная конструкция двигателя Аткинсона — не более чем исторический курьез. Несколько новейших двигателей имеют нетрадиционные фазы газораспределения для создания более длинного рабочего такта или более короткого такта сжатия, что обеспечивает улучшение экономии топлива.

Читайте также: Работа цикла Аткинсона

Дизельный цикл
  • путем сжатия воздушно-топливной смеси перед воспламенением, и Рудольф Дизель хотел создать более эффективный двигатель, который мог бы работать на более тяжелом топливе.
  • По тем же причинам, что и Отто, Дизель хотел разработать двигатель, который мог бы снабжать небольшие промышленные предприятия собственной энергией, чтобы конкурировать с крупными компаниями, такими как Отто, и снизить потребность в топливе для населения. Как и у Отто, у него было много времени, чтобы построить двигатель с высокой степенью сжатия, который мог бы самопроизвольно воспламенять топливо, впрыскиваемое в цилиндр. Дизель использовал смесь воздух-топливо в своем первом двигателе.
  • В 1893 году Дизель был разработан как успешный двигатель. Двигатели с высокой степенью сжатия, которые воспламеняют топливо из-за высокой степени сжатия воздуха и топлива, известны как дизельные двигатели. Дизельный двигатель доступен как в четырехтактном, так и в двухтактном исполнении.
  • 4-тактные дизельные двигатели используются в большинстве грузовых автомобилей, автобусов, лопастных двигателей и т. д. В этом двигателе используется мазут, который содержит больше энергии и требует меньше очистки для производства.

Читайте также: Работа дизельного двигателя

Ограничения мощности четырехтактного двигателя

Производительность поршневого двигателя (будь то 4-тактный двигатель или 2-тактный двигатель) зависит от числа оборотов (об/мин), теплотворной способности топлива, потерь, соотношения воздух-топливо, объемного КПД, содержания кислорода в топливно-воздушной смеси и размера камеры сгорания. В конечном счете, скорость двигателя регулируется смазкой и прочностью материала. 9. Высокие обороты двигателя могут привести к повреждению двигателя, потере мощности, вибрации поршневых колец или другим физическим повреждениям. Когда поршневое кольцо вибрирует вертикально в поршневой канавке, в которой находится поршневое кольцо, поршневое кольцо вибрирует.

Целью флаттера кольца является установление уплотнения между стенкой цилиндра и кольцом, что приводит к потере мощности и давления в цилиндре.

 Если двигатель вращается слишком быстро, пружина клапана не сможет закрыть клапан достаточно быстро. Это часто известно как «поплавок клапана» и приводит к тому, что поршень ударяется о клапан и вызывает серьезную поломку двигателя.

На высоких скоростях смазка поверхности контакта поршень-цилиндр имеет тенденцию к повреждению. Поэтому скорость поршня промышленного двигателя ограничена до 10 м/с.

Читайте также: Различные типы двигателей

Компоненты четырехтактного дизельного двигателя

The four-stroke engine has the following major components:

  1. Fuel injector
  2. Piston
  3. Inlet Valve
  4. Exhaust Valve
  5. Crankshaft
  6. Connecting rod
  7. Engine block
  8. Flywheel

1) Поршень и поршневое кольцо

Поршень четырехтактного дизельного двигателя совершает возвратно-поступательное движение. Он соединяется с коленчатым валом через шатун. Он передает свое движение коленчатому валу через шатун. Поршень движется вниз и вверх внутри цилиндра двигателя.

Когда поршень движется вверх, он всасывает воздух внутрь цилиндра, а когда движется вниз, он сжимает воздух. За счет такого движения поршня повышается температура и давление топливовоздушной смеси внутри цилиндра.

Поршень двигателя имеет сложную конструкцию со стальным днищем и юбкой из ковкого чугуна. В этой юбке используется смазка под давлением, чтобы обеспечить подачу масла к гильзе цилиндра под каждой рабочей ситуацией. Масло подается к охлаждающему каналу в верхней части поршня через шатуны. Все поршневые кольца хромированы для защиты от износа. Поршневое кольцо содержит совместимое с пружиной маслосъемное кольцо и 2 направляющих компрессионных кольца. Канавка поршневого кольца обладает отличной износостойкостью и стабилизирована.

2) Линейный цилиндр

Этот компонент четырехтактного двигателя имеет высокую жесткую манжету для уменьшения деформации. Этот линейный материал представляет собой сплав серого чугуна с высокой прочностью и блестящей износостойкостью. Точно расположенные вертикальные отверстия для охлаждающей воды обеспечивают точный контроль температуры. Чтобы избежать риска полировки канала ствола, линейка оснащена защитным полировальным кольцом.

Пространство между гильзой цилиндра и блоком цилиндров уплотняется двойным уплотнительным кольцом. Верхний конец линейки оснащен антиполирующим кольцом, которое предотвращает полировку внутренних отверстий и снижает расход смазочного масла.

3) Подшипники шатуна и коренные подшипники

Подшипник шатуна представляет собой футеровку из свинцовистой бронзы с задней частью из триметаллической стали и толстым, обеспечивающим плавность хода слоем. Биметаллический подшипник, а также триметаллический подшипник обеднены как коренные подшипники.

4) Шатун

Основная статья: Шатун

Этот компонент четырехтактного дизельного двигателя соединяет коленчатый вал двигателя и поршень. Он состоит из Легированная сталь и кованая цельная деталь. Шатун обрабатывается в круглом поперечном сечении. Нижняя сторона шатуна расщепляется в горизонтальном направлении, так что шатун и поршень можно снять с гильзы цилиндра. Подшипник поршневого пальца состоит из триметалла.

Все болты шатуна затягиваются гидравлически. Отверстия в шатуне направляют масло к поршням и подшипнику поршневого пальца. Этот компонент двигателя передает движение поршня на коленчатый вал, который далее перемещается на колесо автомобиля.

5) Коленчатый вал

Коленчатый вал преобразует возвратно-поступательное движение поршня двигателя во вращательное. Это важный компонент для всех двигателей. Эта часть передает конечную мощность в виде кинетической энергии. Изготавливается в виде цельного куска. Шатун является связующим звеном между коленчатым валом и поршнем двигателя.

Читайте также: Работа коленчатого вала

6) Блок двигателя

Блок цилиндров изготовлен из ковкого чугуна и подходит для всех цилиндров. Крышки основных подшипников крепятся снизу двумя гидравлическими натяжными винтами.

Эти крышки направлены снизу и сверху вбок через блок цилиндров. Горизонтальный боковой винт с гидравлическим затягиванием поддерживает крышку коренного подшипника.

Читайте также: Работа блока цилиндров

7) Распредвал

Используется для открытия и закрытия впускных и выпускных клапанов и управления топливным насосом в дизельном двигателе с высоким давлением.

Читайте также: Работа распределительного вала

8) Свеча зажигания

Используется в бензиновых двигателях или двигателях SI. Он используется для обеспечения искры воздушно-топливной смеси для ее воспламенения.

9) Топливная форсунка

Используется для впрыска топлива внутрь цилиндров двигателя. Некоторые двигатели используют топливный насос вместо топливной форсунки.

10) Маховик

Этот компонент четырехтактного бензинового двигателя установлен на чугунной стойке. Он хранит энергию в виде инерции.

Преимущества и недостатки четырехтактных двигателей

Четырехтактный двигатель имеет следующие преимущества и недостатки:

Преимущества четырехтактного двигателя и эффективный.
  • Долговечность: Эти двигатели обладают большей долговечностью, чем двухтактные двигатели.
  • Безвредность для окружающей среды: Эти двигатели безвредны для окружающей среды, поскольку 4-тактный двигатель выделяет менее опасные пары, чем 2-тактный двигатель.
  • Эти двигатели лучше всего подходят для тяжелых грузов и тяжелых транспортных средств.
  • Топливная эффективность: Эти двигатели имеют более высокую топливную экономичность, чем двухтактные двигатели.
  • Шум: Работают тише, чем двухтактные двигатели
  • Больше крутящего момента:  На низкой скорости четырехтактные двигатели развивают больший крутящий момент, чем двухтактные двигатели.
  • Повышенная топливная экономичность: Этот тип двигателя внутреннего сгорания имеет более высокую топливную экономичность, чем двухтактный двигатель.
  • Дополнительное масло не требуется:  Этот двигатель не требует дополнительной смазки или масла для добавления топлива. Только вращающиеся компоненты требуют промежуточной смазки.
    1. Эти дизельные двигатели производят самые маленькие NO X .

    Недостатки четырехтактного двигателя
    1. Мощность: Этот двигатель имеет меньшую мощность, чем двухтактный двигатель.
    2. Дорого: Четырехтактный двигатель состоит из многих частей. Поэтому он имеет более высокую стоимость, чем двухтактный двигатель.
    3. Вес: Эти двигатели имеют больший вес, чем двухтактные двигатели
    4. Требуемая площадь: Требовалась большая площадь для установки.
    5. Ход поршня: Для завершения рабочего цикла требуется больше ходов поршня.
    6. Конструкция: Эти двигатели имеют сложную конструкцию.

    В чем разница между 4-тактным дизельным двигателем и 4-тактным бензиновым двигателем?
    Бензиновый двигатель Дизельный двигатель
    Этот двигатель работает на основе цикла Отто. Работает на базе дизельного двигателя.
    В этом двигателе процесс воспламенения происходит за счет искры, обеспечиваемой свечой зажигания. В этом двигателе воспламенение происходит за счет высокого сжатия топливовоздушной смеси.
    В качестве рабочей жидкости используется бензин или бензин. Работает на дизельном топливе.
    Этот двигатель менее эффективен. Самый эффективный.
    Имеет низкую степень сжатия. Этот двигатель имеет высокую степень сжатия.
    Потребляет меньше топлива. Потребляет мало топлива.
    Эти двигатели в основном используются в небольших машинах, таких как велосипеды, мотоциклы, генераторы и т. д. Эти двигатели в основном используются в тяжелых транспортных средствах, таких как автобусы, грузовики, фургоны и т. д.

    Часто задаваемые вопросы Раздел

    Что подразумевается под четырехтактным двигателем?

    Двигатель, который завершает рабочий такт за четыре хода поршня, называется четырехтактным двигателем.

    Какие примеры четырехтактных двигателей?

    Четырехтактные двигатели чаще всего используются в тяжелых транспортных средствах, таких как грузовики, автобусы, внедорожные мотоциклы , фургоны , тракторы и другие тяжелые транспортные средства.

    Какой двигатель меньше загрязняет окружающую среду, двухтактный или четырехтактный?

    Двухтактный двигатель производит больше выбросов, чем четырехтактный. Это связано с тем, что двухтактный двигатель использует отверстия для всасывания и выброса топлива.

    Что быстрее, двухтактный или четырехтактный?

    Двухтактный двигатель имеет более низкие детали, чем четырехтактный двигатель. Для сравнения, двухтактный двигатель завершает рабочий цикл (всего за 2 хода поршня) быстрее, чем четырехтактный двигатель. Следовательно, двухтактный двигатель быстрее четырехтактного.

    Есть шеститактный двигатель?

    Шеститактный двигатель представляет собой самую современную версию двигателя внутреннего сгорания, которая основана на конструкции четырехтактного двигателя, но этот двигатель имеет два дополнительных электрических такта для снижения выбросов и повышения эффективности. 6-тактный двигатель использует свежий воздух (чистый воздух из атмосферы) для вдоха 5 й тактов всасывания 2 й .

    Подробнее

    1. Различные типы двигателей
    2. Различные типы поршневых двигателей
    3. Работа двухтактного двигателя
    4. Работа парового двигателя
    5. Типы двигателей внутреннего сгорания
    6. Типы двигателей внешнего сгорания
    7. Работа SI или бензинового двигателя

    Четырехтактные двигатели: определение, схема, работа

    Четырехтактные двигатели являются наиболее распространенными двигатель внутреннего сгорания, используемый в автомобилях, таких как грузовики, легковые автомобили и некоторые современные мотоциклы (большинство мотоциклов работают с двухтактным двигателем). Четырехтактный цикл известен как цикл сгорания. Это происходит в процессе сгорания во внутренней части двигателя. Четырехтактный двигатель передает рабочий ход за каждые два периода поршневого или четырехтактного хода.

    Подробнее: Все, что вам нужно знать об автомобильном вентиляторе охлаждения

    Сегодня вы познакомитесь с определением, схемой и работой четырехтактных двигателей как бензинового (отто-цикл), так и дизельного типа. Вы также узнаете о цикле Отто. Ранее я ознакомился с некоторыми статьями по двигателю внутреннего сгорания. Проверить!

    Подробнее: Понимание работы автомобильного мозга

    Содержание

    • 1 Четырехтактный цикл
        • 1.0.1 Посмотрите видео ниже, чтобы узнать, как работают четырехтактные двигатели:
        • 1.0.2 Схема четырехтактных двигателей:
      • 1.1 Цикл Отто
      • 1.2 Подпишитесь на нашу рассылку

        6

        6 Делиться!

    Ниже поясняется цикл сгорания четырехтактного двигателя. То есть все эти процессы должны быть выполнены до того, как транспортное средство сможет двигаться. эти процессы:

    1. ход впуска/впуска : это первая стадия цикла сгорания; на этом этапе поршень движется вниз, чтобы позволить топливу и воздуху попасть в камеру.
    2. Такт сжатия : на этом этапе впускной клапан закрыт, блокируя выход воздушно-топливной смеси. Поршень движется вверх по камере, сжимая воздух и топливо. В конце такта наличие свечи зажигания позволяет воспламенить топливно-воздушную смесь, обеспечивая энергию, необходимую для сгорания.
    3. Рабочий ход:  после того, как происходит сгорание, тепло, полученное от сгорающего углеводорода, увеличивает давление, давая достаточно энергии, чтобы толкать поршень и создавать выходную мощность.
    4. Такт выпуска : это заключительный этап цикла сгорания; это происходит, когда поршень движется обратно вниз и открывается выпускной клапан. Когда клапан открывается, выхлопные газы выталкиваются поршнем, когда он движется обратно вверх.

    Подробнее: Понимание того, как работает двигатель автомобиля

    Посмотрите видео ниже, чтобы узнать, как работают четырехтактные двигатели:

    Тепловой КПД двигателя — это способность двигателя преобразовывать топливо (химическую энергию) в механическую энергию. Эта энергия будет варьироваться в зависимости от конструкции и модели транспортного средства. Как правило, бензиновые двигатели способны преобразовывать 20% топлива (химической энергии) в механическую энергию. 15 % его расходуется на движение колес, а 5 % теряется на его механические элементы и трение.

    Тем не менее, двигатель можно улучшить за счет термодинамической эффективности за счет более высокой степени сжатия. Соотношение определяется между максимальным и минимальным объемом камеры двигателя. Двигатель с более высоким передаточным отношением позволит топливно-воздушной смеси быть огромной, что создаст более высокое давление, сделает корпус более горячим и повысит тепловую эффективность.

    Подробнее: Компоненты двигателя внутреннего сгорания

    Схема четырехтактных двигателей:

    Цикл Отто

    Подробнее: Что нужно знать о шатуне Париж бельгийского экспатрианта Жана Жозефа Этьена Ленуара. Ленуар успешно создал двигатель двойного действия, работающий на светильном газе с КПД 4% и производящий всего две лошадиные силы. Осветительный газ был сделан из угля, разработанного в Париже Филиппом Лебоном. Двигатель был испытан в 1861 году; Отто стало известно, как компрессия двигателя работает на топливном заряде. Отто решил создать двигатель, чтобы улучшить низкую эффективность и надежность двигателя Ленуара в 1862 году. Он попытался создать двигатель, который сжимал бы топливную смесь до воспламенения, но потерпел неудачу, поскольку этот двигатель работал не более чем за несколько минут до зажигания. его разрушение. Многие другие инженеры пытались решить проблему, но им это так и не удалось.

     Отто и Ойген Ланген основали первую компанию по производству двигателей внутреннего сгорания, NA Otto and Cie (NA Otto and Company), в 1864 году. В том же году Отто и Си удалось создать успешный атмосферный двигатель.

    Заводу не хватило места, и в 1869 году он был перенесен в город Дойц, Германия, где компания была переименована в Deutz Gasmotorenfabrik AG (Компания по производству газовых двигателей Deutz).

    Подробнее: Все, что вам нужно знать об автомобильном поршне

    Даймлер, оружейник, работал над двигателем Ленуара. К 1876 году Отто и Лангену уже удалось создать первый двигатель внутреннего сгорания, который сжимал топливную смесь перед сгоранием с гораздо более высокой эффективностью, чем любой двигатель, созданный до того времени.

    В 1883 году Даймлер и Майбах оставили работу в Otto and Cie и разработали первый высокоскоростной двигатель Otto. В 1885 году им удалось произвести первый автомобиль с двигателем Отто. Daimler Reitwagen использовал систему зажигания с горячей трубкой и топливо, известное как лигроин, чтобы стать первым в мире автомобилем с двигателем внутреннего сгорания. В нем использовался четырехтактный двигатель, основанный на конструкции Отто. В следующем году Карл Бенц выпустил автомобиль с четырехтактным двигателем, который считается первым автомобилем.

    В 1884 году компания Отто, известная как Gasmotorenfabrik Deutz (GFD), разработала электрическое зажигание и карбюратор. В 1890 году Даймлер и Майбах создали компанию, известную как Daimler Motoren Gesellschaft, известную сегодня как Daimler-Benz.

    Принципы работы, преимущества и недостатки дизельного двигателя

    Это все для этой статьи, где обсуждаются определение, схема, работа четырехтактных двигателей. Я надеюсь, вам понравилось чтение, если да, пожалуйста, поделитесь с другими студентами. Спасибо за чтение, увидимся дальше!

    Подпишитесь на нашу рассылку новостей

    Как Николаус Август Отто создал четырехтактный двигатель внутреннего сгорания

    Во время своих путешествий Отто познакомился с первым двигателем внутреннего сгорания, построенным Ленуаром, и то, что Отто разработал, по-прежнему остается актуальным в сегодняшнем двигателе внутреннего сгорания. двигатели.

    Опубликовано 5 ноября 2020 г., Жан-Франсуа Тиссо

    Как мы уже обсуждали ранее, Этьен Ленуар внес огромный вклад в разработку двигателя внутреннего сгорания , и его работа напрямую повлияла на один из них. Молодой немецкий продавец. Во время своих путешествий Отто познакомился с первым двигателем внутреннего сгорания, построенным Ленуаром, и разработка Отто по-прежнему актуальна для современных двигателей внутреннего сгорания.

    Отто и его брат построили копию газового двигателя Ленуара и в январе 1861 года подали заявку на патент жидкостного двигателя в министерство торговли Пруссии. Но это было отклонено. Ленуар в то время уже предлагал идею карбюратора для жидкого топлива.

    Говорят, что Отто уже знал об интересе к предварительному сжатию топливно-воздушной смеси перед воспламенением. Взял ли он этот пункт из термодинамики или же он общался с самим Ленуаром, которого в этот момент консультировал Бо де Роша? Или он уже знал о Рейтманне? Как бы то ни было, Отто начал испытания своего первого четырехтактного двигателя, основанного на двигателе Ленуара, в начале 1860-х годов. Через несколько минут работы двигатель сломался вместе с Отто и его братом.

    Отто искал инвесторов для финансирования своих исследований и нашел Евгения Лангена, чей отец был промышленником.

    Ланген был молодым немецким предпринимателем, инженером и изобретателем. Его собственные научные знания позволили ему признать большие способности Отто, и он решил объединить усилия с ним для создания первого завода по производству двигателей в континентальной Европе, N. A. Otto & Cie. Помимо своего участия в разработке двигателя внутреннего сгорания, Ланген разработал метод для производил кубики сахара на предприятии своего отца (1857 г.)0 с.

    Вместе Отто и Ланген построили свой первый атмосферный двигатель в 1864 году, который был очень похож на тот, который был построен и запатентован Эудженио Барсанти и Феличе Маттеуччи несколькими годами ранее. На Всемирной выставке в Париже в 1867 году двигатель Отто и Лангена получил преимущество перед другими газовыми двигателями. Измерив расход газа, жюри присудило Гран-при немецкому двигателю, так как для него требовалось вдвое меньше газа, чем для других двигателей.

    N. A. Otto & Cie в конце концов обанкротилась, но Ланген собрал достаточно капитала, чтобы воссоздать новую компанию в Дойце, недалеко от Кельна, по производству газовых двигателей. Эта компания, Gasmotorenfabrik Deutz, позже стала промышленной группой Klöckner-Humboldt-Deutz (KHD) и, наконец, Deutz AG. Ойген Ланген также нанял двух инженеров, чьи имена до сих пор можно встретить в автомобилях, Готлиба Даймлера и Вильгельма Майбаха, чтобы они позаботились о производстве и дали Отто достаточно времени, чтобы осуществить свою первоначальную мечту о создании надежного 4-тактного двигателя. Отметим, что, помимо Лангена, Отто, Даймлера и Майбаха, на Deutz впоследствии работали и некоторые другие очень известные люди, в том числе Проспер Л’Оранж (с 1904 до октября 1908 г.), Этторе Бугатти (в 1907 г.) и Роберт Бош.

    Разработка цикла Отто

    В 1876 году Отто разработал четырехтактный цикл на газообразном топливе со сжатым зарядом, который впоследствии стал известен как цикл Отто. Этот принцип до сих пор используется в большинстве автомобильных двигателей. Он основал двигатель на этом цикле после 14 лет усилий: это система, характеризующаяся четырьмя ходами поршня (впуск, сжатие, расширение-сила и выпуск) при двух оборотах двигателя.

    Во Франции Этьен Ленуар также работал над 4-тактной версией газового двигателя во время выхода на пенсию, которую он запатентовал в начале 1880-х годов. Этот двигатель производился компаниями Mignon & Rouart и Compagnie Parisienne du Gaz с 1894 года. Ленуар признал работу Отто, но ему уже ранее посоветовал двигаться в этом направлении его партнер Бо де Роша (который никогда не строил никаких двигателей сам).

    Переход от внутреннего сгорания без предварительного сжатия к 4-тактному циклу с предварительным сжатием позволил увеличить КПД с чуть менее 5% до 15% между 1880 и 189 годами.0 с.

    Однако не все было гладко, и через некоторое время между Даймлером и Отто возникли серьезные личные разногласия. После нескольких патентных баталий Daimler и Maybach приступили к разработке двигателей для автомобилей на основе 4-тактного двигателя Отто, увеличив при этом рабочую скорость до 650 об/мин, что позволило добиться идеальной удельной мощности для таких применений. Несколько автомобилей были построены в 1880-х и 90-х годах.

    В конце 1890-х годов дуэт разработал автомобиль для австрийского бизнесмена Эмиля Еллинека, кузов которого представлял собой значительный отход от прежнего принципа перевозки, а двигатель мощностью 35 л.0 км/ч. Автомобиль был назван в честь дочери Еллинека по имени Мерседес. Но это уже другая история…

    Цикл Отто

    Часто в литературе четырехтактный цикл с искровым зажиганием, который до сих пор широко используется в большинстве автомобилей, называют «циклом Отто», главным образом благодаря тому факту, что Н. А. Отто считается первым, кто сделал возможным такой режим работы двигателя. . Во Франции этот цикл называют «циклом Бо де Роша», но его также можно назвать «циклом Райтмана». Как бы ни назывался самый популярный цикл, все трое изобретателей — вселенские гении.

    От пара к внутреннему сгоранию и дальше

    Мы видели, как происходил реальный переход от паровых двигателей к двигателям внутреннего сгорания, хотя пар также будет использоваться в течение следующих 100 лет, как на железной дороге, так и на больших кораблях.

    Но внутреннее сгорание, искровое зажигание и предварительное сжатие были основными направлениями этих первых разработок, которые позволили двигателям достичь КПД 15% по сравнению с менее чем 5% для паровых двигателей 19-го века.

    Куда мы идем дальше; что ограничивает коэффициент предварительного сжатия от достижения еще большей эффективности и как мы можем избавиться от таких ограничений? На этот вопрос будет дан ответ в нашей следующей статье, где мы рассмотрим Diesel.



    Изображение предоставлено: Rudiecast/Shutterstock



    Кто изобрел четырехтактный двигатель?

    Автомобильная промышленность

    Узнайте об истории четырехтактного двигателя и истории человека, который его изобрел.

    Стефан Кристенсен, Тобиас Холм

    • 4 мин чтения

    В наши дни практически каждый двигатель внутреннего сгорания, который вы найдете в автомобиле, использует четырехтактный цикл сгорания. Но кто именно придумал этот цикл и как именно работает четырехтактный двигатель?

    В то время как второй из этих вопросов потребует более подробного объяснения, на первый вопрос легко ответить. Четырехтактный двигатель был изобретен в 1876 году немецким изобретателем Николаусом Отто.

    В этой статье мы рассмотрим историю четырехтактного двигателя и его создателя, а также объясним разницу между двух- и четырехтактными двигателями, а также различия между различными видами четырехтактных циклов.

    Кем был Николаус Отто?

    Но сначала немного предыстории человека, придумавшего этот двигатель.

    Николаус Отто родился 10 июня 1832 года и был младшим из шести детей. В молодости Отто всегда интересовался наукой и техникой, но его первая работа была куда более приземленной; он работал продавцом продуктов, путешествуя по Западной Германии и продавая колониальные товары, такие как сахар, кофе, чай и рис.

    Отто потребовалось немало времени, чтобы заняться проектированием двигателей. Его первая настоящая попытка сделать это произошла в 1860 году, когда он узнал о двигателе, изобретенном французским изобретателем Жаном Жозефом Этьеном Ленуаром. Конструкция Ленуара была первой действительно успешной конструкцией двигателя внутреннего сгорания.

    Первоначально Отто стремился воспроизвести конструкцию Ленуара, и его первый двигатель был в основном такой же, как у Ленуара, но был создан для работы на жидком топливе вместо угольного газа. Однако его патент так и не был реализован.

    Несмотря на то, что двигатель Ленуара в целом работал достаточно хорошо и был очень тихим при работе, он страдал от одной довольно серьезной проблемы, заключавшейся в том, что он был очень неэффективным. Это произошло потому, что двигатель Ленуара не сжимал топливно-воздушную смесь перед ее сгоранием, что приводило к неполному сгоранию.

    После попытки скопировать дизайн Ленуара Отто решил его улучшить. Ранее он узнал о концепции сжатия топлива и хотел попробовать создать двигатель, который бы ее использовал. В 1862 году Отто сделал свою первую попытку создать четырехтактный двигатель, но его конструкция была ошибочной, и двигатель сломался, проработав всего несколько минут.

    После еще нескольких лет переделки конструкции своего двигателя у Отто начали заканчиваться средства, и он обратился к промышленнику Ойгену Лангену с просьбой предоставить ему капитал, необходимый для разработки успешного двигателя. Их компания, названная NA Otto; Cie была первой компанией в мире, основанной исключительно для разработки и производства двигателей внутреннего сгорания.

    Компания Отто добилась своего первого настоящего успеха в 1872 году, когда Готлиб Даймлер был назначен техническим директором, а Вильгельм Майбах — руководителем отдела проектирования двигателей. Daimler, в свою очередь, отвечал за найм двух инженеров по имени Франц Рингс и Герман Шумм.

    В конечном счете именно конструкция, созданная в 1876 году Отто, Рингсом и Шуммом, стала первым по-настоящему успешным четырехтактным двигателем и двигателем, который станет образцом почти для всех четырехтактных двигателей в будущем.

    Четырехтактный двигатель по сравнению с двухтактным

    Мы подробно рассказали об истории четырехтактного двигателя, но, возможно, вы не совсем понимаете, что такое четырехтактный двигатель. Возможно, вы также слышали термин «двухтактный двигатель», который использовался ранее, и задавались вопросом, есть ли разница между двухтактными и четырехтактными двигателями.

    По сути, разница между двухтактным двигателем и четырехтактным двигателем заключается в количестве ходов, которые должен совершить каждый поршень в двигателе для завершения полного цикла сгорания. Четырехтактные двигатели, как следует из названия, завершают цикл сгорания за четыре такта, а двухтактные — за два.

    В четырехтактном двигателе первым тактом является такт впуска, когда воздух и топливо поступают в камеру сгорания. Второй такт — это такт сжатия, при котором происходит сжатие воздушно-топливной смеси. Третий такт — это фактический такт сгорания, а четвертый такт — такт выпуска.

    В двухтактном двигателе, с другой стороны, такты впуска, выпуска и сгорания являются одним и тем же тактом, а такт сжатия является отдельным тактом. Когда поршень опускается в цилиндре после сгорания, выхлопные газы вытесняются из цилиндра, в то время как воздушно-топливная смесь поступает внутрь.

    Преимущество двухтактных двигателей заключается в том, что они обычно имеют более высокое отношение мощности к весу, чем четырехтактные двигатели, и их немного легче обслуживать, поскольку они содержат меньше движущихся частей. Однако двухтактные двигатели намного грязнее четырехтактных, а также требуют более регулярного обслуживания.

    Цикл Отто по сравнению с циклом Аткинсона по сравнению с циклом Дизеля

    Хотя четырехтактный цикл Отто сегодня используется в большинстве автомобилей, это не единственный существующий четырехтактный цикл. Другими четырехтактными циклами, которые иногда используются в современных двигателях, являются цикл Аткинсона и цикл Дизеля.

    Цикл Аткинсона был изобретен британским изобретателем Джеймсом Аткинсоном в 1882 году и был разработан для обеспечения большей топливной экономичности, чем двигатель, работающий по циклу Отто, за счет небольшого снижения мощности на низких скоростях. Хотя двигатели Аткинсона в то время не пользовались успехом, позже его конструкция будет использоваться во многих гибридных автомобилях.

    Цикл Аткинсона имеет только одно ключевое отличие от цикла Отто. В цикле Отто во время такта сжатия впускные клапаны остаются закрытыми все время, чтобы обеспечить максимально возможное сжатие.

    Однако в цикле Аткинсона впускной клапан остается открытым в течение короткого времени во время такта сжатия, поэтому часть топливно-воздушной смеси выталкивается обратно во впускной коллектор. Однако, поскольку поршень не должен работать так сильно, чтобы достичь сжатия из-за снижения давления в цилиндре, это помогает двигателю работать более эффективно.

    Топливо, которое выталкивается обратно во впускной коллектор, возвращается в камеру сгорания во время следующего цикла, так что топливо в этом процессе фактически не расходуется.

    Другой цикл — это дизельный цикл, который, как вы, наверное, догадались, используется в двигателях, работающих на дизельном топливе. Цикл Дизеля по сути такой же, как цикл Отто, за исключением того факта, что воздушно-топливная смесь в двигателе с циклом Дизеля полностью сгорает за счет тепла и давления, создаваемых при сжатии.

    Двигатель внутреннего сгорания с переключением 2-х/4-х тактов во время работы

    Резюме:
    Двигатель внутреннего сгорания с 2-х / 4-х (двух- и четырехтактным) переключением. Предлагаемые усовершенствования обычного четырехтактного двигателя внутреннего сгорания (ДВС) ускоряют его газообмен и позволяют во время работы двигателя переключать ДВС (особенно дизель) с четырехтактного на двухтактный режим. Продувка в четырехтактном и двухтактном режиме работы осуществляется через одни и те же впускной и выпускной клапаны.

    Полное описание:
    Двигатель с предлагаемыми улучшениями способен удвоить выходную мощность двигателя и поддерживать ее определенное время (время зависит от типа двигателя) без перегрева. Эта функция позволяет увеличить удельную мощность автомобиля, когда это необходимо в соответствии с изменяющейся эксплуатацией автомобиля и дорожными условиями.

    Приемлемыми областями деятельности для предлагаемых инноваций являются: (1) дизельные двигатели боевых танков, (2) дизельные двигатели боевых машин и тяжелых армейских грузовиков, (3) дизельные двигатели тяжелых грузовиков, (4) дизельные двигатели транспортных средств специального назначения (аварийные транспортные средства, пожарные машины и др.) и (5) двигатели в электрогенераторных установках.

    Суть новшества заключается в улучшении газообмена при двухтактном режиме работы двигателя. Четырехтактный газообмен осуществляется как в обычном четырехтактном дизеле. Газообмен двухтактного двигателя осуществляется через впускной и выпускной клапаны, в отличие от продувочных отверстий в обычном двухтактном дизеле.

    Схема газообмена показана на 0. 2+4 Stroke Gas Exchange.jpg. Впускные клапаны 6 расположены по периферии головки блока цилиндров; выпускной клапан 4 расположен вдоль оси цилиндра или с небольшим смещением. Свежий воздух, предварительно сжатый в турбокомпрессоре двигателя и дополнительно сжатый и охлажденный в нагнетателе с промежуточным охладителем, подается в рабочий цилиндр 1 через тангенциальные впускные каналы 5, расположенные под определенным углом к ​​поверхности головки блока цилиндров. Затем свежий воздух плотным слоем начинает закручиваться вдоль стенок цилиндра, вытесняя его к центру и отжимая выхлопные газы от стенок цилиндра к его оси. Когда поток свежего воздуха достигает днища поршня 2, он поворачивается и выбрасывает отработавшие газы, сконцентрированные вдоль оси цилиндра, через выпускной клапан 4 в выпускной канал 3.

    Для снижения остаточного содержания газов и охлаждения нагретых поверхностей производится продувка цилиндров, сопровождающаяся сбросом некоторого количества свежего воздуха в выхлопную систему. Фазы газообмена типичны для двухтактных двигателей внутреннего сгорания. К обычному двигателю внутреннего сгорания дополняется нагнетатель любого подходящего типа с промежуточным охладителем, расположение впускных и выпускных клапанов на головке блока цилиндров, а также система управления клапанами изменены для обеспечения четырехтактного и двухтактный режим работы двигателя. Топливный насос подбирается и настраивается на подачу топлива в соответствии с количеством рабочих ходов.
    В отличие от обычного двухтактного двигателя внутреннего сгорания (особенно двухтактного дизеля) в предлагаемой конструкции отсутствуют продувочные отверстия и потери через них угарного масла. Он обеспечивает такие же вредные выбросы, как и выбросы в обычных дизельных двигателях.

    Области внедрения инновации в деталях
    Боевые танки
    Средние характеристики современных боевых танков: масса машины ~60 тонн; максимальная скорость 72 км/ч; и разгон 0-36 км/ч за 6 сек. Эти параметры хода обеспечивает силовая установка мощностью 1500 л.с., которая может быть либо дизельной, либо газотурбинной. Несостоятельность танковой силовой установки состоит в том, что максимальная мощность требуется только на короткое время боевой жизни танка – в основном во время боя или изредка в других случаях, тогда как обычно танк использует только 700-800 л.с. веса при постоянной скорости и благоприятных условиях движения. Предлагаемое нововведение обеспечивает:
    — Использование подходящего дизеля мощностью 1000-1500 л. с. производства любых производителей дизелей в качестве прототипа силовой установки перспективного боевого танка. Прототип двигателя с предлагаемыми доработками кратковременно развивает мощность 2000-3000 л.с., а в боевой работе удваивает энерговооруженность;
    — отказ от разработки полностью нового двухтактного дизельного двигателя с нуля;
    — Разработать боевой танк с наивысшей удельной мощностью и доминирующей маневренностью;
    — Возможность установки дополнительных топливных баков в борт для увеличения дальности хода без дозаправки

    Боевые машины и армейские большегрузы
    Основные боевые машины армии США БМП М2 А1 и А2 «Брэдли» оснащены дизельными двигателями Cummins VTA903-T500 мощностью 500 л.с. и VTA903-T600 мощностью 600 л.с. соответственно. Реализация предлагаемых усовершенствований в этих дизелях повышает маневренность М2А1 и М2А2 за счет удвоения удельной мощности. Более того, новый Cummins VTTA903-T750 и T800 также могут быть «усилены» предложенным нововведением.

    Грузовики
    Возможно использование предложенных доработок для гражданских грузовых дизелей. Большой рынок для грузовиков с «форсированными» дизелями есть в странах Латинской Америки, Китая, Индии и Юго-Восточной Азии (кроме Японии). Грузовик с «форсированным» дизелем получает возможность развивать заданную скорость в 1,7 раза быстрее, чем с обычным. Эта функция особенно полезна, когда грузовик опережает впереди идущую машину на встречной полосе движения, а также преодолевает подъем, не переключая передачи и не снижая скорость автомобиля.

    Статус проекта

    Мы разработали основные теоретические основы предлагаемого процесса продувки как для двухтактных, так и для четырехтактных операций через модифицированную систему клапанов данного четырехтактного двигателя. Некоторые результаты этой разработки представлены в следующих файлах:

    1. 2+4-тактный FlowWorks Model.easm – Газообмен однопродувочной конструкции посредством 4-клапанной системы в головке блока цилиндров. eDrawings необходим для просмотра этого файла .EASM.

    2. Схема продувки 2+4 Works.avi – Газообмен одной конструкции продувки через 4-клапанную систему в головке блока цилиндров. Это файл .AVI. Некоторые отдельные файлы .JPG, отражающие разные этапы процесса газообмена, находятся в файлах: 2_a. Сбор мусора 01.JPG, 2_b. 02.JPG,
    2_в. Сбор мусора 03.JPG, 2_д. 04.JPG.

    3. 2+4 Solid Cylinder Head Model.sldprt — продувочная 3D-модель конструкции головки блока цилиндров с 4 клапанами. eDrawings необходим для проверки этого файла .SLDPRT.

    4. Конструкция головки блока цилиндров 2+4.sldasm – 3D-дизайн одной из многих возможных версий головки блока цилиндров с 4 клапанами. eDrawings необходим для проверки этого файла .SLDASM.

    5. 2+4 Stroke Combat Vehicle.pdf – Модификация конструкции дизельного двигателя для военной техники. /Отчет о техническом предложении/

    Технологический фон включает:
    1. Заявки на патенты (как PPA, так и FPA), готовые к подаче
    2. Система расчета основных характеристик целевого двигателя после его модификации
    3. Различные модели дизайна Solid Works, результаты Solid Works COSMOSFIoWorks и т. д. над. Компьютерное моделирование одновременной продувки для 4-тактного и 2-тактного режимов с учетом движения поршня и определение оптимальных фаз газообмена являются основными целями предлагаемого сотрудничества.

    Файлы, перечисленные выше в разделах 1., 2., 3., 4. и 5., а также дополнительная информация и данные, разъясняющие технологию и подходы, доступны по запросу.

    Проблема, адресованная этой идее/изобретению:
    Производство дизельных двигателей, Производство двухтактных дизельных двигателей, Двигатель с газовым зажиганием
    Производство бензиновых двигателей, производство двухтактных двигателей внутреннего сгорания
    Военные (боевые) дизельные двигатели применения

    Прикрепленных файлов:





    5. 2+4-тактная боевая машина.pdf
    3. 2+4 модель твердой головки блока цилиндров.SLDPRT

    Запрашиваемая цена: [СВЯЗАТЬСЯ С ПРОДАВЦОМ]
    Доступен для консультации? Да

    Изобретение №11613
    Дата публикации: 18.02.2010

    Связаться с изобретателем

    « Больше изобретений в области транспорта
    « Больше изобретений в области машиностроения и механики
    « Больше изобретений в автомобилестроении

    Поделиться на


    Crowdsell Ваше изобретение

    Николаус Отто и четырехтактный двигатель

    Nikolaus Otto (1832 — 1891)

    9 мая 1876 года, German Inventor Nikolaus Otto Работает с Gottliebel и Willhhlabemler и Willhhlaber, и Bily Bashel -Belh, и Bilybel, и Bily Bashel -Belh, и Billher, и Bily Bashel Bashel -Belher и Willhhla, и Wildhla, и Bily Bashel Bashel -Belher и Willhhla, и Wildhla, и Bily Mayslor и Bily Mayslor. двигатель внутреннего сгорания, который эффективно сжигал топливо непосредственно в поршневой камере. [1] Однако немецкие суды не получили его патент на все двигатели с компрессией в цилиндре или даже на четырехтактный цикл, и после этого решения компрессия в цилиндре стала универсальной, и принцип двигателя Отто по-прежнему является общим принципом для двигателей сегодня. .

    Странствующий торговец

    Отто был сыном фермера и трактирщика. Его отец также владел деревенской почтой. Несмотря на то, что отец Николауса Отто довольно рано умер, он смог получить достойное школьное образование. Его мать предпочла бы отправить его в техникум через несколько лет, но из-за неудавшейся немецкой революции 1848 года она решила, чтобы ее сын стал купцом. Вскоре он начал свою работу продавцом в продуктовом магазине, а позже работал у своего брата торговым представителем в его текстильном бизнесе. Отто много путешествовал во время своей торговой карьеры и узнал о газовом двигателе Этьена Ленуара во время одной из своих поездок. Это был первый двигатель внутреннего сгорания и большое усилие Отто, который уже очень интересовался всеми типами двигателей. [5]

    Улучшение двигателя Ленуара

    Однако изобретение Ленуара было не очень эффективным из-за громкого шума, большого количества потребляемого топлива и выделяемого тепла. Отто начал работать над усовершенствованием двигателя Ленуара, убежденный, что он будет лучше работать на жидком топливе. Он изобрел карбюратор, который пытался запатентовать в 1861 году, но безуспешно. Его самый первый двигатель, работающий на бензине.

    Цикл Отто

    Двигатель Отто был спроектирован как стационарный двигатель, и при работе двигателя ход поршня представляет собой движение поршня в цилиндре вверх или вниз. Используемый позже в адаптированной форме в качестве автомобильного двигателя, задействованы четыре такта:

    1. ход впуска вниз — уголь и воздух поступают в поршневую камеру сгорания,
    2. такт сжатия вверх — поршень сжимает смесь,
    3. рабочий ход вниз — воспламеняет топливную смесь пламенем, а затем электрической искрой,
    4.  выпускной ход вверх — выпускает выхлопные газы из поршневой камеры.

    Схема четырехтактного двигателя Отто 1876 года

    Эффективный двигатель внутреннего сгорания

    Три года спустя Николаус Отто встретил Ойгена Лангена. Ланген обладал большими техническими знаниями и позже участвовал в строительстве монорельсовой дороги Вупперталя. Он поддержал проект Отто и инвестировал в него, в результате чего была создана новая компания, в которую Ланген привнес деньги и свой опыт и знания. Их недавно разработанный двигатель работал намного лучше и был выставлен на Парижской выставке 1867 года. Поначалу это событие стало катастрофой для двигателя Отто-Лангена, потому что судьи в значительной степени проигнорировали его. Когда они решили также учитывать эффективность, они обнаружили, что двигатель потреблял вдвое меньше энергии по сравнению с другими, и выиграл золотую медаль.

    Присоединение к Daimler

    Их двигатель пользовался большим спросом на рынке, и, найдя новых инвесторов, в 1872 году они основали «Газмоторен-Фабрик Дойц АГ». Затем Ланген нанял Готлиба Даймлера для управления большим заводом, и он также принес свой протеже Вильгельма Майбаха. Успех компании рос, и Отто увидел дальнейшие пути улучшения своего двигателя. Он заметил, что использование только одного поршня на камеру и распределение цикла сгорания на четыре такта было бы более эффективным, менее шумным и могло бы производить еще большую мощность. Новый двигатель Otto имел большой успех, и работы Deutz помогли в дальнейших разработках во время промышленной революции. За 17 лет после появления на рынке было произведено более 50 000 двигателей.

    Патентные бои

    Еще до изобретения Отто четырехтактного двигателя в 1860 году Кристиан Рейтманн и Альфонс Бо де Роша независимо друг от друга получили патенты на четырехтактный двигатель в 1862 году, что впоследствии привело к судебному разбирательству. 30 января 1886 и 1889 годов «патенты Отто», принадлежащие Gasmotorenfabrik Deutz, были объявлены недействительными в Германии, за которой последовали и другие страны. Чтобы Николаус Отто мог и дальше считаться изобретателем четырехтактного двигателя в Германском рейхе, Дойц предложил победителю процесса Райтманну 25 000 марок и пожизненную пенсию. Кристиан Райтманн подписал декларацию, которая позволила Deutz AG и Otto продолжать называть себя немецкими изобретателями четырехтактного двигателя. Deutz смогла сохранить контракт в секрете до 19 лет.49 г., когда Арнольд Ланген, биограф Николауса Отто, опубликовал историю судебных процессов над Рейтманом в виде книги.

    В 1882 году Отто получил звание почетного доктора Вюрцбургского университета. Николаус Отто умер 26 января 1891 года в Кельне в возрасте 58 лет.

  • [2] Николаус Отто в Британнике
  • [3] Николаус Отто Биография
  • [4] Четырехтактный двигатель НАСА
  • [5] Этьен Ленуар и двигатель внутреннего сгорания, блог SciHi
  • .
  • [6] Карл Бенц и его автомобиль, блог SciHi
  • .
  • [7] Николаус Отто в Викиданных
  • [8] Один из первых четырехтактных газовых двигателей — Otto Silent 7 HP 1884, Крис Эппинг @ youtube
  • [9] Ганс Кристоф Граф фон Зехерр-Тос: Николаус Отто.
  • Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
