Что такое гидрокомпенсаторы и почему они стучат

Гидрокомпенсатор – небольшая деталь в двигателе автомобиля, которую мало кто видел, даже если открывал капот не только для того, чтобы залить жидкость для омывателя стекла. Но если этот механизм неисправен, он напомнит о себе не только снижением технических характеристик мотора, но и громким стуком из-под капота. Что же такое гидрокомпенсатор, какую роль он играет в работе двигателя и как выполняется его ремонт?

Гидрокомпенсаторы

Расположение и предназначение

Найти гидрокомпенсатор под капотом автомобиля достаточно сложно. Для этого нужно разобраться с устройством стандартного двигателя внутреннего сгорания. В верхней части силового агрегата расположена головка, прикрывающая блок цилиндров. Внутри нее вращается распределительный вал – ось с небольшими выступами – кулачками.

Под кулачками распределительного вала и располагаются гидрокомпенсаторы. Суть в том, что выступ должен нажимать на клапаны цилиндров. Однако их длина зависит от температуры и является величиной непостоянной. Чтобы клапан всегда срабатывал на нужном этапе цикла работы двигателя, необходим постоянный зазор между ножкой клапана и распределительным валом.

Раньше изменение размера клапана компенсировалось пятками. По мере износа зазор увеличивался и в закрытом положении кулачок не совсем герметично прилегал к шайбе, что вызывало вполне слышный удар. Именно из-за этого неприятность и носила название «стучат клапаны». Для устранения неисправности необходимо было провести регулировку клапанов. Занятие не из легких, требующее определенной квалификации.

Однако отрегулировать клапаны все равно не получалось идеально, так как геометрические параметры ножки клапана разнились в зависимости от температуры металла.

Для устранения описанной выше проблемы были придуманы гидрокомпенсаторы. Они представляют собой герметичные цилиндры, заполненные маслом. Кулачок распределительного вала воздействует на верхнюю часть цилиндра, который передает усилие ножке клапана. Полностью исправная деталь позволяет избавиться от необходимости регулировки зазора клапанов двигателя в течение всего срока эксплуатации силового агрегата.

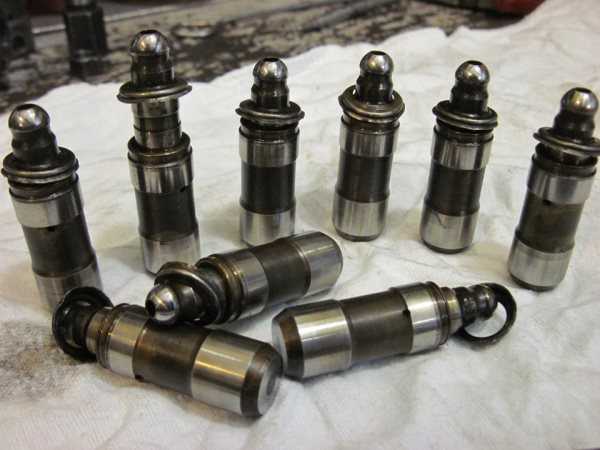

Гидрокомпенсатор

Преимущества и недостатки гидрокомпенсаторов

Плюсы использования изделий в двигателях внутреннего сгорания очевидны:

• Деталь не подлежит техническому обслуживанию, а его срок эксплуатации сравним со сроком эксплуатации самого мотора.

• Изделие помогает продлить общий срок эксплуатации газораспределительного механизма (в него входит распредвал, клапаны и некоторые другие детали).

• Компенсатор обеспечивает плотный прижим кулачка к клапану, что повышает мощность двигателя.

• Его использование уменьшает расход топлива на 100 км пробега.

• Шум от работы двигателя уменьшается.

Однако есть и недостатки. Во-первых – более сложная конструкция. При поломке гидрокомпенсатора стоимость его ремонта будет больше, чем регулировка зазора клапанов. Во-вторых – возможность засорения. Внутрь цилиндра может попасть грязь, что тоже приведет к повышенному шуму при работе газораспределительного механизма. И еще одно ограничение – высокие требования к качеству используемого масла. Если использовать дешевые смазочные материалы, механизм быстро выйдет из строя и его придется полностью менять.

последствия неисправных гидрокомпенсаторов. Износ шейки распредвала

Причины неисправности гидрокоменсаторов

О выходе из строя или критическом состоянии гидрокомпесаторов свидетельствует повышенный шум (все тот же «стук») при работе двигателя. Чаще всего причинами поломки деталей являются:

1. Недостаточное количество смазочных материалов. Такое часто бывает, когда масло не проникает в смазочные каналы. Внутри не создается нужное для работы давление, что приводит к увеличению зазора между кулачком и компенсатором.

2. Засорение смазочного канала в головке двигателя или в самой детали. Такое часто случается, когда смазка заменяется не вовремя. Масло пригорает от высокой температуры и закупоривает смазочные отверстия. В результате теряется давление внутри цилиндра, что и приводит к стуку.

3. Вышли из строя или заклинили детали, входящие в состав гидрокомпенсатора (клапан плунжера или сама плунжерная пара).

4. Деталь полностью износилась, в результате чего внутри цилиндра не образуется нужное давление.

5. Недостаточное количество масла в двигателе, из-за чего смазочные материалы не попадают к головке, а описываемая деталь не заполняется в полном объеме.

Как устранить неполадки?

Если увеличение шума при работе газораспределительного механизма вызвано масляным голоданием (недостаточным уровнем масла в двигателе), избавиться от неприятности поможет долив смазки. После этого нужно завести двигатель. Если стук не пропал, внутри ДВС не создается нужное давление.

Причиной стука может быть физический износ деталей. В этом случае потребуется их полная замена. Перед заменой рекомендуется проверить изделия на наличие нагара. Если дело только в нем – замена не потребуется, можно ограничиться промывкой.

Обслуживание двигателя внутреннего сгорания в целом и замена или чистка гидрокомпенсаторов, в частности – достаточно сложная техническая операция, которая требует определенных знаний. Поэтому лучше доверить работу профессионалам на станции технического обслуживания.

avtoexperts.ru

Почему стучат гидрокомпенсаторы и зачем они нужны двигателю?

«Мал, да удал» — это выражение как нельзя лучше подходит нашему герою статьи. Эти небольшие устройства, гидрокомпенсаторы, находятся в самом сердце автомобильного двигателя, в системе газораспределения. Они помогают компенсировать негативные последствия теплового расширения и исключают регулировку зазоров клапанов. Что случается, и почему стучат гидрокомпенсаторы?

Гидрокомпенсаторы что это?

Для начала подробно разберёмся с проблемами, которые помогают решать гидрокомпенсаторы клапанов в современном моторостроении.

Обратимся к отечественной классике – машинам ВАЗ. Опытные автовладельцы наверняка помнят, как после определённого километража старые модели этой марки начинали работать со звуком дизельного мотора, хотя дизельными они никогда не были.

Такое случалось, если забыли вовремя отрегулировать клапаны или же отрегулировали их неправильно, а выполнять данную процедуру было необходимо.

Причина – большие нагрузки на механизмы ГРМ, постоянные и резкие тепловые расширения (тепловые зазоры). Одним словом, работа в адских условиях, что вызывает износ деталей, точность настройки которых должна составлять доли градусов и миллиметров.

Клокочущий звук работы двигателя это лишь вершина айсберга всех проблем.

Неотрегулированные зазоры между кулачками распредвала и толкателей и, как следствие, не вовремя открывающиеся и закрывающиеся клапаны цилиндров, вызывают повышенный расход топлива, снижение мощности силового агрегата и прочие неприятности.

Конечно же, процедура по регулярной юстировке механизма ГРМ требует специальных навыков и оборудования, поэтому инженеры задумались о том, как бы автоматизировать данный процесс. И придумали, создав гидрокомпенсаторы.

Они, благодаря своей хитрой конструкции, позволяют автоматически поддерживать одинаковые тепловые зазоры и компенсировать естественный износ металлических деталей.

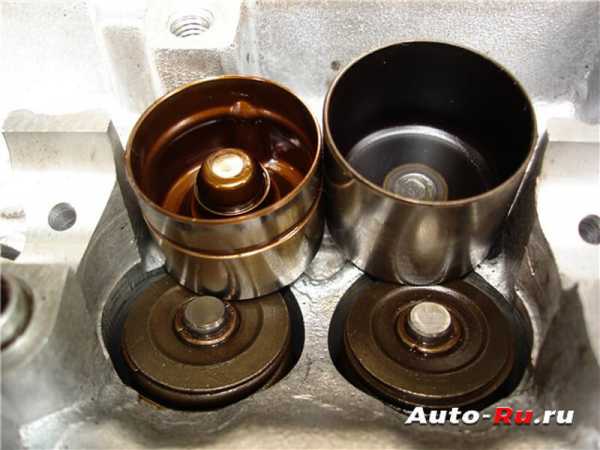

Устанавливаются гидрокомпенсаторы между клапанами и распределительным валом, являя собою эдакое промежуточное звено. Как же устроены эти механизмы?

Гидрокомпенсаторы — секреты конструкции

Углубимся в техническую часть и рассмотрим, каким образом эти устройства автоматически поддерживают одинаковый зазор. Его основными конструктивными элементами являются:

  • корпус;
  • плунжерная пара;
  • пружина плунжера;
  • обратный клапан.

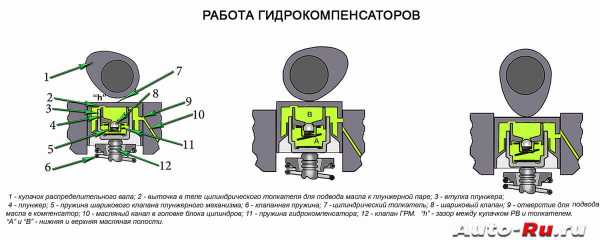

Смысл работы гидрокомпенсаторов клапанов заключается в том, чтобы автоматически компенсировать меняющиеся под действием разных факторов зазоры в газораспределительном механизме двигателя, что достигается изменением их длины при помощи пружин и давления масла.

Как мы уже упоминали выше, гидрокомпенсаторы располагаются между распредвалом (его кулачками) и клапанами.

Когда кулачок вала повёрнут тыльной стороной, в компенсатор из рампы поступает порция масла, которая заполняет его полость, и он как бы раздвигается вверх и вниз пока не компенсирует зазор между своим корпусом и окружающими его элементами системы ГРМ.

Когда кулачок вала поворачивается выпуклой стороной к гидрокомпенсатору и давит на него, наш сегодняшний герой запирается, и масло, благодаря своей несжимаемости, превращает его в жёсткий элемент, который давит на клапан, открывая его.

При перемещении компенсатора часть масла из его плунжерной пары выходит через имеющиеся внутренние зазоры, и при возврате в исходное положение из рампы в гидрокомпенсатор поступает свежая порция, заполняющая его внутренности, и вновь зазоры скомпенсированы.

Почему стучат гидрокомпенсаторы?

Могут ли возникать какие-либо проблемы с гидравлическими компенсаторами? К сожалению, могут.

Нужно сказать, что не всегда это говорит о неисправности самих устройств, собака может быть зарыта и в другом. Итак, возможные неисправности:

  • низкое давление в маслосистеме, из-за чего в компенсаторы не поступает достаточно масла, чтобы компенсировать зазоры;
  • износ самой плунжерной пары;
  • клин шарикового клапана компенсатора;
  • заклинивание плунжерной пары;
  • недостаточно масла, и такое бывает;
  • засорены каналы в головке блока, по причине нагара или длительная езда на старом масле.

Как проверить гидрокомпенсаторы?

Как проверить гидрокомпенсаторы на работоспособность?

Справедливости ради отметим, что последние три проблемы из списка могут возникать по вине некачественного масла, заливаемого в систему, так как наличие в нём грязи и прочей гадости засоряет прецизионный механизм гидрокомпенсатора и преждевременно выводит его из строя.

Стук гидрокомпенсаторов. Как проверить гидрокомпенсаторы? — Слушаем!

  1. Прерывистый шум в верхней части двигателя на холостых оборотах. Неисправность: клапан гидрокомпенсатора закрывается негерметично, поэтому не создается должного давления для компенсации теплового зазора;
  2. При прогретом моторе возникает непрерывный отличительный шум, но при повышении оборотов шум стихает. Шум может исходить от нескольких клапанов. Неисправность: Износ — увеличение зазора между плунжером и и плунжерной втулкой, через который уходит масло, не успевая создавать компенсационное давление в гидрокомпенсаторе;

В целом же нормой считается минимум 100-120 тысяч километров пробега двигателя, прежде чем герои нашей статьи умрут естественной смертью, если же это произошло раньше, то причина, как правило, в некачественном масле.

Самая действенная мера по устранению стука, замена на новые.

А чтобы не сталкиваться с этой проблемой, заливайте качественную синтетику и тогда вы вряд ли услышите, как стучат гидрокомпенсаторы.

Коллеги-автолюбители, надеюсь, мы прояснили ситуацию по поводу того гидрокомпенсаторы что это такое и зачем они нужны в моторах машин.

Спасибо за внимание и до новых встреч на страницах моего уютного блога!

auto-ru.ru

Что такое гидрокомпенсаторы? Устройство, 4 вида и устранение стука

Содержание статьи

Элементы ГРМ нагреваются при прогреве двигателя, и их размер увеличивается. Плотное закрытие клапанов при высокой температуре обеспечивает наличие термических зазоров между элементами данной системы. При неправильной регулировке теплового зазора возникают технические неисправности, поэтому для их предотвращения используются гидрокомпенсаторы теплового зазора клапанов.

Что такое гидрокомпенсатор и зачем он нужен

Гидрокомпенсаторы представлены в виде устройств, позволяющих регулировать зазоры между валом и клапанам в автоматическом порядке за счет давления масла. Среди положительных аспектов использования подобных механизмов стоит выделить следующие:

  • уменьшение расхода топлива;
  • улучшение динамических характеристик;
  • повышение акустического комфорта за счет снижения шума при работе двигателя;
  • минимизация ударных нагрузок и смягчение работы двигателя;
  • износ деталей ГРМ снижается;
  • повышается точность фаз газораспределения;
  • увеличение крутящего момента двигателя, его мощности и ресурса.

Устройство и принцип работы гидрокомпенсаторов

Устройство стандартного гидравлического компенсатора представлено корпусом с подвижной плунжерной парой внутри, в состав которой входит подпружиненный плунжер с шариковым клапаном и втулка. В качестве корпуса может использоваться часть головки блока цилиндров, цилиндрический толкатель или элементы рычагов привода клапанов.

Работа гидрокомпенсатора во многом зависит от плунжерной пары. Благодаря зазору в 5 — 8 микрон между плунжером и втулкой с одной стороны соединение полностью герметично, а с другой стороны детали свободно перемещаются друг относительно друга.

Обратный шариковый клапан закрывает отверстие в нижней части плунжера, а пружина необходимой жесткости установлена между плунжером и втулкой.

Принцип работы гидрокомпенсаторов клапанов далее рассмотрен более подробно:

  1. Тепловой зазор остается между распределительным валом и корпусом в момент, когда кулачок распределительного вала тыльной стороной располагается к толкателю.
  2. Посредством масляного канала из системы смазки в плунжер поступает масло, одновременно пружина действует на плунжер и поднимает его, компенсируя зазор. Масло попадает также и в полость под плунжером.
  3. По мере поворачивания вала возникает давление на толкатель со стороны кулачка, из-за чего тот перемещается вниз.
  4. Происходит закрытие обратного шарикового клапана, а плунжерная пара берет на себя роль жесткого элемента, передавая усилие клапану.
  5. Из-под плунжера выдавливается немного масла, поскольку между ним и втулкой есть зазор, но поскольку масло поступает из смазочной системы, происходит компенсация утечки.
  6. Длина гидрокомпенсатора несколько изменяется, поскольку при запущенном двигателе детали нагреваются, но зазор компенсируется в автоматическом порядке за счет изменения объема порции масла.

Виды гидрокомпенсаторов

Учитывая конструктивные особенности, гидрокомпенсаторы принято классифицировать следующим образом:

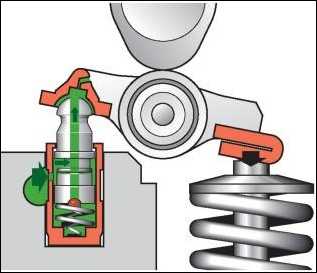

  • гидравлическая опора коромысла;
  • гидроопора;
  • роликовый гидротолкатель;
  • гидротолкатель.

Схема реализации в каждом из указанных случаев разная, но предназначение остается единым, как и принцип действия.

Причины стука гидрокомпенсаторов

Существует две проблемные ситуации, которые объясняют, почему стучат гидрокомпенсаторы – неполадки в системе двигателя, которая подает масло или проблемы в механике гидрокомпенсатора.

Проблемы с механикой могут быть следующими:

  1. Детали гидрокомпенсатора загрязнены из-за постепенного нагара масла и попадания чужеродных примесей.
  2. В гидравлический компенсатор попал воздух, поскольку масло в механизм подавалось в недостаточном количестве.
  3. Залипание клапана подачи масла из-за его засорения.
  4. Заводкой брак отдельных элементов гидравлического компенсатора.
  5. Ударная поверхность плунжерной пары со временем изнашивается, поскольку на рабочей поверхности плунжера появляются вмятины от кулачков распределительного вала.

Что касается неполадок в системе двигателя, они могут быть следующими:

  • попадание в масло воздуха, если его уровень в двигателе ниже или выше необходимого;
  • выход масляного фильтра из строя;
  • засорение масляных каналов грязью и нагаром;
  • изменение характеристик моторного масла ввиду перегрева двигателя;
  • неподходящие характеристики масла (климатические условия, качество, вязкость).

Стучат гидрокомпенсаторы на холодную и на горячую. Если двигатель уже прогрет, а стук не прекращается, проблема может быть в масле. Его нужно заменить на более качественное или просто залить новое. Проблема также может заключаться в грязном масляном фильтре. Проверьте его и замените новым при необходимости. Если проблема не исчезла, первопричину стука нужно искать в других узлах.

Стук на холодную может возникать из-за вязкости масла, поскольку при непрогретом двигателе оно не может попасть внутрь компенсатора. После прогрева вязкость меняется и стук пропадает.

Устранение неисправности

Поскольку гидрокомпенсаторов в автомобиле несколько, стоит применить акустическую диагностику для определения неисправного. Опытный мастер знает, как проверить гидрокомпенсаторы на работоспособность с помощью акустической диагностики, то есть на звук.

Для опытного мастера такие манипуляции не сложны. После определения проблемного гидравлического компенсатора, для устранения стука, необходимо его промыть, вернуть на место и повторно запустить двигатель. Если данная мера не помогла, придется заменять его. Рассмотрим поэтапные действия в случае обеих процедур.

Как промыть гидрокомпенсатор?

Промывать рассматриваемый механизм необходимо в условиях защищенного от пыли и сквозняков помещения. Не разбирать двигатель совсем не получится, но избавлять его от каждого винтика тоже нет никакой необходимости.

На подготовительном этапе приготовьте три глубоких емкости под размер компенсатора, а также промывочную жидкость, в роли которой может выступить керосин или хороший 92-й бензин.

Также перед промыванием оставьте автомобиль на сутки в гараже, чтобы в поддон стекло как можно больше масла. Дальнейшие действия следующие:

  1. Отключите аккумуляторную батарею, чтобы обесточить авто.
  2. Избавьтесь от воздушного фильтра.
  3. Открутите болты, чтобы снять крышку ГБЦ.

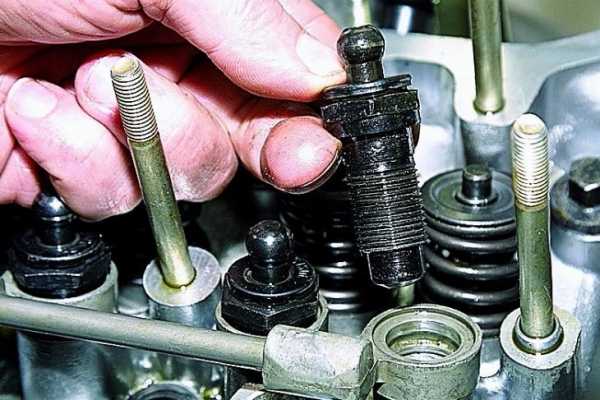

  4. Извлеките гидравлический компенсатор из гнезд после снятия осей коромысел.
  5. Используйте щетку с синтетической щетиной для очищения наружных сторон деталей.
  6. Промойте гидрокомпенсаторы в первой емкости. Для этого погрузите в жидкость каждый из них и надавите на шариковый клапан через отверстие в плунжере с помощью проволоки. Будьте аккуратны и не сломайте пружину. Далее нажимайте на сам плунжер. Как только вы заметите, что ход стал более легким, тщательно отожмите шарик клапана и слейте жидкость из компенсатора. Используйте шприц для дополнительного промывания каналов в корпусе и переходите к аналогичному промыванию во второй емкости.
  7. На завершающем этапе вас ожидает проверка, для этого понадобится третья емкость с промывочной жидкостью. Как проверить гидрокомпенсаторы перед установкой на место? Достаточно окунуть их в третью емкость, набрать жидкость в ГК и опустить клапан, после чего плунжером вверх вынимайте деталь. Если надавить на плунжер пальцем, он не должен двигаться.
  8. При отсутствии движения возвращайте детали на место путем установки коромысел, крышки головки блока цилиндров и остальных элементов. Помните о необходимости зажимать болты от середины к краям.

После того как сборка будет завершена, запустите двигатель и подождите пару минут, пока он поработает на холостых оборотах, на которых стука не должно быть после промывки. Очистка также помогает избавиться от стука после прогревания двигателя и его выхода на рабочий температурный режим.

Замена гидрокомпенсатора

Если очистка не помогла, замена гидравлических компенсаторов станет единственным разумным решением. Порядок замены гидрокомпенсаторов следующий:

  1. Демонтируйте неисправный механизм с помощью съемника или магнита. Последний способ целесообразен только при свободном движении гидрокомпенсатора. Если же он прикипел к наружной поверхности, поможет только съемник.
  2. Промойте всю систему подачи масла, замените масляный фильтр и залейте новое масло, проверьте его подачу в посадочное место компенсаторов путем прокручивания коленчатого вала. Гидравлический компенсатор уже должен быть снят.
  3. Категорически запрещена установка компенсаторов без масла, в противном случае возникают критические ударные нагрузки.
  4. После установки на посадочное место нового механизма не заводите силовой агрегат сразу. Используйте ключ для проворачивания коленвала на несколько оборотов и подождите полчаса. За это время детали найдут свои рабочие места, а внутреннее давление нормализуется.

Поскольку из строя может выйти как один, так и несколько гидрокомпенсаторов, вам придется самостоятельно решить, сколько из них подвергнуть замене. В данном случае решающим фактором является финансовое положение. При наличии разборных механизмов возможен ремонт и профилактика каждого по отдельности.

Если же вы отдали предпочтение комплексной замене, данное решение будет оптимальным и даст вам гарантию на отсутствие проблем в ближайшем будущем. Никогда не экономьте на качестве масла, что позволит вам существенно продлить не только эксплуатационный срок компенсатора, но также трущихся элементов мотора.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Гидрокомпенсатор — Словарь автомеханика

Гидрокомпенсатор (ГК), также автовладельцы часто называют
«гидрик» — располагается в приводном механизме клапанов и предназначается
для недопущения образования зазоров между клапанами и кулачками распредвала.
Так сказать компенсирует зазоры клапанов.

Работа гидрокомпенсатора

Принцип работы строится на изменяемом давлении моторного масла.
При включенном ДВС масло заполняет внутреннюю часть и за счет переменного давления его плунжер циклически передвигается,
не допуская образованиезазоров в клапанном приводе и удерживая
постоянный контакт коромысла и кулачка распредвала.

Таким образом, гидрокомпенсаторы клапанов существенно упрощают обслуживание двигателя
и делают неактуальной проблему точного регулирования клапанов во время проведения ТО,
но с ними надо более внимательно подходить к выбору масла и масляного фильтра.


Виды и расположение компенсаторов

Условно можно выделить компенсаторы для двигателей типов SOHC и DOHC.
В целом, они не слишком различаются по конструкции. Любой гидрик – это небольшая система,

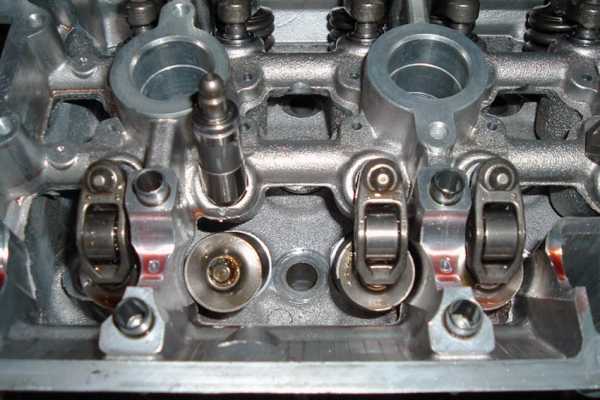

помещенная в неразборный герметичный корпус. В двигателе типа SOHC он размещается
в гнездах клапанных коромысел. У двигателей типа DOHC — устанавливаются в гнездах,
размещенных в головке блока цилиндров.

Виды гидрокомпенсаторов


Устройство и принцип работы компенсаторов

Устройство гидрокомпенсатора сложностью не отличается.
Он состоит из корпуса, плунжера, клапана, пружины, поршня и стопорного кольца.

Принцип действия также довольно прост. Когда кулачок распредвала находится в верхней точке движения,
относительно компенсатора он располагается тыльной частью. Из-за этого усилие на компенсатор не передается,
что позволяет пружине распрямиться и выдвинуть плунжер, благодаря чему и пропадает зазор.
В появившееся под плунжером свободное пространство через клапан затекает моторное масло.
После заполнения компенсатора давление масла внутри него и снаружи сравнивается и клапан закрывается.

Устройство гидрокомпенсатора

Когда кулачок поворачивается к компенсатору выпуклой стороной, он своим усилием начинает смещать его вниз.
Заполненный маслом гидрокомпенсатор имеет достаточно жесткости, чтобы без потерь передавать движущее усилие
распредвала на клапаны ГРМ. В процессе движения некоторая часть масла вытекает из компенсатора,
в результате чего образуется зазор, имевший место в начале цикла. Далее цикл проходит еще раз,
и так все время работы двигателя.

Следует отметить, что работа гидротолкателя позволяет устранить не только рабочие зазоры двигателя,
образуемые в результате циклического движения его частей, но также и зазоры из-за нагрева мотора
(нагретый металл расширяется) и увеличенные зазоры, связанные с износом деталей ГРМ.
Любое увеличение пространства для перемещения компенсатора приводит к тому, что он принимает больше масла,
все равно занимая весь свободный объем.


Производители гидрокомпенсаторов

Комплект гидрокомпенсаторов фирмы INA

Существует устоявшееся мнение, что оригинальные (от производителя авто) расходники и детали, в том числе гидрокомпенсаторы — лучше. Очень часто так и бывает, но существует пара нюансов. Первый — оригинальные запчасти, как правило, дороже, иногда и в несколько раз, чем аналоги. Второй — некоторые аналоги, все же, бывают и получше чем, оригинал.

Исходя из этого, кто в погоне за экономией, а кто за лучшим качеством, водители могут выбрать аналоговые гидрокомпенсаторы. Поэтому напоследок предоставляем вам краткую информацию и отзывы о производителях компенсаторов. Итак:

  • Гидрокомпенсаторы INA. Производственные мощности фирмы INA расположены в Германии, в городе Хиршайд. Отличаются великолепным качеством и гарантией производителя, как и любое немецкое оборудование. Ее гидрокомпенсаторы имеют хорошие отзывы водителей и очень распространены на территории России и стран СНГ.
  • Гидрокомпенсаторы FEBI. Тоже немецкая фирма, но гарантия имеет меньший срок. К тому же, качеством отличаются детали именно из Германии, гидрокомпенсаторы сделанные по лицензии в других странах могут попадаться бракованные, что повлечет в переборку двигателя.
  • Гидрокомпенсаторы SWAG. Неплохие детали немецкого производства, но иногда попадаются компенсаторы, которые сильно уступают оригинальным по качеству материала. Вероятно, в результате подделки или брака.
  • Гидрокомпенсаторы AE. Европейские детали этой компании снискали себе славу “неплохих” благодаря доступной цене и удовлетворительному качеству. Вместе с тем, некоторые отмечают, что эти гидрокомпенсаторы начинают стучать уже спустя несколько тысяч километров.
  • Гидрокомпенсаторы AJUSA. Несмотря на привлекательную цену, гидрокомпенсаторы этой испанской фирмы редко получают положительные отзывы. Зачастую их ругают за низкое качество изготовления, которое быстро провоцирует стук и небольшой срок эксплуатации.

Признаки и причины поломки

Основные причины выхода из строя гидрокомпенсатора (ГК) – загрязнение масляных каналов двигателя
и износ рабочих поверхностей обратного клапана и плунжерной пары.

Основным признаком того, что гидрокомпенсаторы клапанов вышли из строя является характерный стук клапанов
при запущенном ДВС, в том числе на холостом ходу. Эта проблема может быть вызвана рядом причин, среди которых:

  • присутствие воздуха в надплунжерной полости компенсатора, что бывает при неправильном уровне масла
    в картере или в случае продолжительной стоянки машины под большим уклоном;
  • засорение компенсатора шламом из некачественного или не замененного вовремя моторного масла;
  • износ механизмов компенсатора.

7 Причин стука гидрокомпенсаторов на горячем двигателе

  1. Не менялось давно масло или заливалось некачественное.
  2. Забиты каналы, по которым масло подается в гидрокомпенсатор.
  3. Засоренный масляный фильтр и масло не доходит до гидриков под нужным давлением.
  4. Проблемы в работе масляного насоса.
  5. Неправильный уровень масла (пониженный или повышенный).
  6. Увеличение места посадки гидрокомпенсатора.
  7. Проблема с механикой и гидравликой гидрокомпенсатора клапанов.

Устранение неисправностей

В некоторых случаях устранять неисправности гидрокомпенсаторов можно в домашних условиях.

Промывка, как правило, помогает избавиться от стуков.
Но также требуется и чистка масляных каналов.

Для начала необходимо проверить уровень моторного масла в двигателе и при необходимости довести его до нормы.
Чтобы избавиться от воздуха в компенсаторе, нужно завести двигатель и десять раз медленно его разогнать.
Проблему можно считать решенной, если неправильный звук работы мотора пропадает.

Если звук не исчезает, нужно проверить состояние гидрокомпенсаторов.
Характерные повреждения: коррозия поверхности плунжера,
износ корпуса толкателя, тугой ход. Лучше всего делать это на СТО,
так как очевидно что причин много и разобраться самостоятельно,
без надлежащего опыта, какая из них основная – крайне сложно.
Нужно знать происхождения стуков, определить происхождения,
механическая неисправность или какие то другие технические проблемы с механизмами и деталей ДВС.
Многие автовледельцы пробуют разобрать и почистить, дабы восстановить работоспособность, но такой манипуляции,
как правило, хватает ненадолго, по этому лучшим решением будет только замена.

Связанные термины

etlib.ru

Гидрокомпенсаторы в двигателе: что это?

Прогрев бензинового или дизельного двигателя и последующий выход мотора на рабочие температуры приводит к параллельному нагреву всех механизмов силовой установки. Сильный нагрев теплонагруженных узлов означает закономерное тепловое расширение деталей, в результате чего происходит изменение зазоров между элементами конструкции.

Что касается ГРМ, точные зазоры предельно важны для нормального функционирования механизма газораспределения, так как от четкости работы впускных и выпускных клапанов напрямую зависит эффективность ДВС. Конструкция клапанного механизма на разных моторах может предполагать как ручную регулировку указанного теплового зазора, так и автоматическую подстройку при помощи гидрокомпенсаторов.

Рекомендуем также прочитать статью об устройстве гидрокомпенсатора. Из этой статьи вы узнаете о конструктивных особенностях и принципах работы указанной детали ГРМ.

Читайте в этой статье

Необходимость регулировки теплового зазора клапанов

Работа клапанного механизма происходит в крайне тяжелых условиях. К таковым относят постоянные ударные нагрузки и большую теплонагруженность. Также стоит отметить, что нагрев деталей ГРМ отличается значительной неравномерностью, а сам клапанный механизм постоянно страдает от естественного износа.

Нормальное открытие и закрытие клапанов в условиях высоких температур обеспечивается благодаря наличию обязательного термического зазора. Такие зазоры для впускных и выпускных клапанов отличаются, так как выпускные клапаны нагреваются намного сильнее впускных от контакта с раскаленными отработавшими газами. На большинстве легковых авто зачастую показатель величины зазора на впускных клапанах находится на приблизительной отметке 0,15-0,25 мм. Для выпускных клапанов данный показатель составляет в среднем 0,2-0,35 мм и более.

Выставленные зазоры клапанов могут постепенно сбиваться в результате естественного износа механизма, после проведения ремонта ДВС и т.д.

Зазоры, отличные от допустимой нормы в большую или меньшую сторону, вызывают ускоренный износ ГРМ. Появляется стук клапанов, наблюдается падение мощности агрегата и перерасход топлива. Токсичность выхлопа сильно увеличивается, из строя быстро выходят катализаторы и сажевые фильтры.

Увеличенный и уменьшенный зазор: последствия

Недостаточный зазор впускного клапана (клапана зажаты) не позволяет осуществить полное закрытие. Перетянутые впускные клапана в бензиновом двигателе приведут к тому, что топливно-воздушная смесь будет частично гореть во впуске. Запуск двигателя в этом случае осложняется, агрегат не развивает мощность, потребляет много горючего и т.д.

Для выпускных клапанов последствия неправильной регулировки намного серьезнее. Горячие газы из камеры сгорания будут прорываться через неплотности, вызывая прогар тарелки клапана и разрушение седла клапана. Недостаточное прилегание клапанов в дизеле может привести к значительному падению компрессии, что не позволит далее нормально эксплуатировать дизельный мотор.

Большой зазор вызывает сильные ударные нагрузки, в результате чего будет слышен резкий и частый металлический стук в области клапанной крышки, который нарастает с увеличением оборотов. В этом случае ускоряется износ механизма клапанов, распредвала и других элементов ГРМ. Если клапана не открываются полностью, тогда проходное сечение уменьшается. Это означает, что цилиндры хуже наполняются топливной смесью (воздухом в дизельном ДВС) и плохо вентилируются. Мощность двигателя при этом сильно снижается, содержание вредных веществ в отработавших газах растет.

Вполне очевидно, что от правильно отрегулированных клапанов будут зависеть не только важнейшие эксплуатационные показатели силового агрегата, но и его общий моторесурс. Ручная регулировка теплового зазора клапанов является плановой процедурой, реализуется при помощи щупа, регулировочных шайб и рычагов, а также требует определенных навыков. Осуществляется такая подстройка каждые 10-15 тыс. километров. Дополнительной сложностью ручной регулировки является то, что для достижения «мягкой» работы ГРМ клапана необходимо регулировать с учетом различных температурных колебаний, а не по среднему значению. Во многих автосервисах этого не делают.

С учетом указанных сложностей в конструкции ГРМ стали применяться так называемые гидрокомпенсаторы, которые выбирают необходимый зазор автоматически.

Благодаря этому решению необходимость настраивать клапана вручную полностью исключена. Гидрокомпенсаторы теплового зазора клапанов представляют собой деталь ГРМ, которая способна самостоятельно изменять свою длину на такую величину, равную тепловому зазору.

Преимущества и недостатки использования гидрокомпенсаторов

Использование компенсаторов в устройстве клапанного механизма позволило значительно смягчить его работу, минимизировать ударные нагрузки и убрать лишний шум. Уменьшился износ деталей ГРМ, фазы газораспределения стали более точными, что увеличило ресурс двигателя, его мощность и крутящий момент. К недостаткам внедрения гидрокомпенсаторов относят появление особых требований к эксплуатации ДВС, а также определенные нюансы в момент холодного пуска.

Конструктивно рабочей жидкостью для компенсаторов выступает моторное масло. В первые секунды после запуска мотора давление в системе смазки практически отсутствует, а работа компенсаторов в этот момент сопровождается характерным стуком. Гидрокомпенсаторы стучат «на холодную» особенно сильно, с прогревом шум пропадает.

Зависимость общего срока службы компенсаторов от давления в системе смазки и качества моторного масла определяет их повышенную чувствительность к смазочному материалу.

Для нормальной работы ГРМ с гидрокомпенсаторами необходимо с особым вниманием относиться к вопросу подбора и замены моторного масла.  Плунжерная пара компенсаторов имеет минимальные зазоры, которые могут с легкостью засориться при несвоевременной замене масла и масляного фильтра, в результате  использования не подходящей по допускам смазки, масел низкого качества и т.д.

Для ГРМ с гидрокомпенсаторами оптимально использовать маловязкие полусинтетические и синтетические масла SAE 0W30, 5W30, 10W30 и т.д. Использование масел с повышенной вязкостью SAE 15W40 и других в моторах с компенсаторами не рекомендовано.

Читайте также

krutimotor.ru

причины и что делать. Самый простой способ устранить стук гидрокомпенсаторов.


Самая распространенная неисправность современных двигателей – стук гидрокомпенсаторов. Причин множество, в своём большинстве они связаны с качеством масла. Что делать при данной неисправности и как с ней бороться расскажет данный материал.









Что такое гидрокомпенсатор и как работает гидрокомпенсатор


Гидрокомпенсатор – простое устройство для автоматической регулировки зазора в приводе клапанов, устраняющее необходимость разбирать двигатель при его техническом обслуживании. Гидрокомпенсатор, в просторечии «гидрик» представляет собой миниатюрный гидроцилиндр, меняющий свою длину при нагнетании вовнутрь моторного масла.



Объем масла компенсирует зазор между штоком клапана и кулачком распределительного вала.  Масло в полость гидрокомпенсатора попадает через клапан с очень небольшим отверстием, а выходит наружу через естественные зазоры клапанной пары. Насколько хорошо работает «гидрик» зависит от поступления масла и от состояния плунжерной пары, отсутствия износа или заклинивания.





Как понять, что стучит именно гидрокомпенсатор


Неисправный гидрокомпенсатор издает резкий стук, стрекот, с частотой вдвое меньше частоты оборотов двигателя.


Неисправным считается гидрокомпенсатор, который стучит более пары минут после запуска двигателя или стучит после полного прогрева двигателя. Стук прослушивается сверху двигателя и может быть неслышен из салона автомобиля.


Почему стучит гидрокомпенсатор


Причины стука гидрокомпенсатора «на холодную» (при непрогретом моторе):

  1. Слишком густое масло, на непрогретом двигателе, плохо заходит в полость гидрокомпенсатора. Нужно время, чтобы полость заполнилась маслом
  2. Забита загрязнениями масляная магистраль или клапан гидрокомпенсатора. Загрязнения появляются при низком качестве или при затянутых сроках смены моторного масла, а также могут являться продуктами износа некоторых деталей двигателя.
  3. Износ или заклинивание плунжера гидрокомпенсатора. Бывает от естественного износа или от попадания абразивных загрязнений в моторное масло.


Причины стука гидрокомпенсатора «на горячую» (на прогретом моторе):

  1. Заклинивание плунжерной пары гидрокомпенсатора из-за естественного износа или загрязнения. Задиры на плунжере блокируют его движение и гидрокомпенсатор полностью теряет работоспособность. Зазор не выбирается и гидрокомпенсатор стучит.
  2. Слишком малая вязкость прогретого масла, масло вытекает через зазоры плунжерной пары быстрее, чем подается насосом. Некачественное масло или слишком жидкое для данного двигателя масло сильно разжижается при прогреве и легко вытекает через технологические зазоры.


3. Повышенный уровень масла в двигателе, вспенивание масла из-за перемешивания коленчатым валом или из-за попадания воды в двигатель. Следует проверить уровень масла в двигателе, а также использовать только высококачественные моторные масла.





Самый простой способ устранить стук гидрокомпенсаторов


Самый простой и действенный способ, помогающий в большинстве случаев, добавка в масло специальной присадки Liqui Moly Hydro-Stossel-Additiv. Присадка промывает масляные каналы, удаляет загрязнения и восстанавливает подачу масла в гидрокомпенсаторы. Кроме того, присадка немного загущает масло, компенсируя тем самым их естественный износ. Присадка добавляется в прогретое моторное масло, полное действие наступает после примерно 500 км пробега.






Как еще можно устранить стук гидрокомпенсаторов

  1. Замена гидрокомпенсаторов Достоинства: гарантированный результат. Недостатки: дорого и долго). Нужно учитывать, что на некоторые иномарки, сначала нужно заказать детали, дождаться, пока они придут, и записаться на ремонт в сервисе. На большинстве двигателей, при замене гидрокомпенсаторов потребуются дополнительные затраты на одноразовые детали, например, прокладки или герметик.
  2. Тщательная промывка масляной системы специальными промывками, например: Liqui Moly Oil-Schlamm-Spulung. Достоинства: сравнительно недорого. Недостатки: результат не гарантируется.


3. Возможно, в запущенных случаях, потребуется замена масляного насоса или очистка масляных магистралей двигателя с его частичной или полной разборкой.


Что будет, если не устранить стук гидрокомпенсаторов


Если не заниматься устранением стука гидрокомпенсаторов, то можно проездить довольно долго без особых проблем, но, со временем, двигатель будет работать громче, с вибрациями, упадет мощность и увеличится расход топлива, а далее произойдет износ всего клапанного механизма, в частность распределительного вала двигателя. Его замена — очень дорогое мероприятие.





Итог


Если стук гидрокомпенсаторов неоднократно возникает, то нет смысла дожидаться ухудшения ситуации. Добавка присадки Hydro-Stossel-Additiv решит проблему и предотвратит развитие износа на длительное время.




ВИДЕО





;




liquimoly.ru

Как работают гидрокомпенсаторы, и как избежать прогара клапана

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Газораспределительный механизм моторов с течением времени существенно модернизировался. Развитие не обошло стороной и клапанное устройство ДВС. Поначалу возникающие зазоры между клапанами и распределительным валом корректировались вручную, затем появились механические регуляторы, однако вершиной настройки стали гидравлические компенсаторы. Мало знаете о подобных деталях? Тогда обязательно ознакомьтесь с приведённой ниже статьёй, которая поможет всем желающим понять, почему стучат гидрокомпенсаторы, что они собой представляют и поддаются ли ремонту.

Гидрокомпенсатор

Устройство и принцип работы гидрокомпенсаторов

Любой более-менее опытный автомобилист знает, что клапанный механизм двигателя регулирует впуск топливной смеси в цилиндры и выпуск из них отработанных газов. В процессе своей работы клапаны мотора попарно открываются и, естественно, работают в условиях колоссальной нагрузки, что связано с высокой температурой горения топлива. Для минимизации отрицательных свойств температурного расширения между узлами всего ГРМ предусмотрены тепловые зазоры, регуляцией которых и занимается стандартный гидрокомпенсатор.

Отличие гидравлических компенсаторов от иных регуляторов зазора клапанов заключается в том, что первые работают полностью автоматически, в то время как другие механизмы требуют того или иного участия автомобилиста в своей жизни. Что это значит? А значит это то, что при отсутствии гидрокомпенсаторов владелец автомобиля с некоторой периодичностью должен собственноручно выставлять тепловой зазор клапанов и внимательно следить за ними в процессе эксплуатации агрегата.

Говоря простыми словами, устройство гидрокомпенсатора – это механизм-связка, установленный между распредвалом мотора и каждым клапаном. Работает деталь по принципу плунжерной пары и циркуляции масла, выступая при этом «прокладкой» между ранее отмеченными элементами ГРМ. В итоге, получается так, что в зависимости от температурного режима работы двигателя между распределительным валом и рабочим клапаном всегда имеется взаимодействие, а самое главное – правильно настроенный тепловой зазор.

Строение гидрокомпенсатора

Почему появляется стук гидрокомпенсаторов

От многих автомобилистов нередко можно услышать фразы по типу:

  • «Почему стучат гидрокомпенсаторы на холодную? Что делать?»;
  • «Из-за чего стучат гидрокомпенсаторы на горячую? Где регулировать?»;
  • «Застучали гидрокомпенсаторы. Как их теперь починить?».

Сразу отметим: формулировка проблемы подобным образом изначально неправильна. Важно понимать одну простую вещь – гидрокомпенсаторы клапанов стучать не могут, стучит сам клапанный механизм из-за неправильного функционирования. А вот последнее уже нередко провоцируют именно неисправности гидрокомпенсаторов. Но обо всём по порядку.

Выше было отмечено, что любой тип гидравлического компенсатора – это гидромеханизм, работающий за счёт плунжерной пары и масла, поступающего в него из мотора. То есть, причина стука гидрокомпенсаторов или клапанов, как будет правильней, кроется либо в неправильной работе плунжеров, либо в проблемах с маслообеспечением данного механизма. Если быть точнее, то неприятный звук может появиться по нескольким причинам:

  • Масла, доходящего до гидрокомпенсаторов, недостаточно или оно имеет очень низкое качество. В итоге, плунжерная пара не получает должной смазки, давление в системе не появляется и регуляция зазора не происходит. Естественно, начинается стук клапанов, спровоцированный неправильным тепловым зазором;
  • Каналы ГБЦ или самого гидравлического механизма забились выработкой. Подобное явление случается по причине неправильного использования масла. То есть, отсутствие своевременной замены масла или его чрезмерное выгорание способно забить масляные каналы и сделать из рабочего узла совершенно неисправный гидрокомпенсатор;
  • Вышел из строя сам гидравлический механизм. Тут возможны две основные поломки: клин плунжерной пары или неправильная работа шарикового клапана, воздействующего непосредственно на тепловой клапан мотора. Случиться подобное может либо из-за нагара, появляющегося по причине использования плохого масла, либо же из-за брака, допущенного при сборке механизма. Физический износ узла практически исключён, ибо он в действительности вечен. В любом случае, определить точную причину неисправности поможет только тщательная проверка гидрокомпенсаторов и профессиональный взгляд на их состояние.

Сетовать на неправильную работу гидромеханизмов в конструкции ГРМ есть смысл лишь в том случае, когда наличие иных поломок в системе исключено (особенно – поломок клапанов). При иных же обстоятельствах ремонт гидрокомпенсаторов будет выглядеть чем-то ненужным и бессмысленным.

Набор гидрокомпенсаторов

Ремонт гидрокомпенсаторов

Замена гидрокомпенсаторов или ремонт данных элементов ГРМ своими руками требуется, прямо скажем, очень редко. Связано это с тем, что конструкция механизмов продумана до мелочей и их реальную поломку зачастую вызывают не условия работы, а беспечность владельца машины. Последняя, конечно, есть не у всех автомобилистов, поэтому и ремонт гидрокомпенсаторов требуется не многим.

В любом случае, знание – это сила, поэтому информация о симптоматике и общих принципах починки гидравлических регуляторов зазоров будет нелишней. Сначала обратим внимание на признаки поломки гидрокомпенсаторов. Зачастую они более чем прозрачны и представлены следующим перечнем:

  • мотор стал работать нестабильно;
  • нарушилась динамика движения;
  • появились «стучащие» шумы в работе ДВС;
  • прогорели клапана;
  • повысился расход топлива.

Естественно, чем большее количество симптомов появляется – тем большие основания имеются для того, чтобы задуматься о ремонте гидрокомпенсаторов своими руками. Почему именно собственноручно, а не на СТО? Всё просто. Особых сложностей в ремонте деталей нет, поэтому отдавать немалую сумму денег другим людям, наверное, бессмысленно.

Возвращаясь к вопросу о том, как проверить гидрокомпенсаторы на правильность работы, придётся констатировать неприятную для многих автомобилистов вещь – без снятия элементов с двигателя диагностику осуществить не получится. Учитывая эту особенность ремонта, замену и проверку гидромеханизмов рассмотрим совместно. В общем виде, процесс починки гидрокомпенсаторов выглядит так:

  1. В первую очередь, полностью меняем масло в двигателе и масляный фильтр. Если после этого, стук или иные симптомы поломки не прошли, приступаем к следующему шагу. При этом не забудьте, что после смены масла требуется прокачка гидрокомпенсаторов. Как прокачать гидрокомпенсаторы? Никак, система сделает всё сама после запуска мотора. Если говорить точнее, то новая смазка масляным насосом накачается в каждый гидравлический механизм и лишь после этого они перестанут стучать, что позволит оценить их новую работу. Зачастую на это уходит 5-15 минут, не более;
  2. Итак, судя по всему – эффекта нет? Тогда частично разбираем мотор для доступа к клапанному механизму. На многих моделях авто достаточно снять ГБЦ и демонтировать иные узлы мотора, мешающие доступу к клапанам;
  3. После этого есть два варианта действий:
    • Первый — поиск неисправного гидрокомпенсатора. Процедура не сложная и проводится следующим образом: отводим коромысло и штангу толкателя каждого клапана максимально в сторону от гидромеханизма и пытаемся выколоткой надавить на последний. Если компенсатор уходит вниз под значительным давлением, то он исправен, в ином случае следует снять деталь для более качественной проверки;
    • Второй – снятие всех гидрокомпенсаторов для проверки каждого. При выборе этого варианта проводится стандартная разборка клапанного механизма и интересующих нас элементов соответственно.
  4. Осуществив описанные выше операции, остаётся лишь заменить неисправный элемент ГРМ и вернуть автомобиль в первоначальное состояние. Если же проводилась разборка механизмов, то требуется проверить их внутреннее состояние и очистить от нагара. В случае, когда с регулятором всё в норме, то установить гидрокомпенсатор следует обратно в конструкцию мотора и уже потом проверять его на работоспособность. При иных обстоятельствах узел требуется полностью заменить. Более подробно говорить о том, как разобрать гидрокомпенсатор не будем, так как данная процедура не столь сложна и под силу любому автомобилисту. Главное – действовать аккуратно и не спеша.

Пожалуй, больше информации относительно того, как заменить гидрокомпенсаторы, излагать бессмысленно. Тут большее значение имеет практика, поэтому запасайтесь базовым набором авторемонтника и направляйтесь в гараж, конечно, если необходимость подобного у вас имеется.

Замена гидрокомпенсатора

Профилактика поломок

Как стало ясно, проверка, ремонт и установка гидрокомпенсаторов – процедуры простые, а регулировка узла и вовсе не требуется. Несмотря на это, поломок машины не хочет допускать совершенно любой автомобилист, поэтому было бы целесообразно поговорить о предотвращении неисправностей и компенсаторов.

Главное в профилактике — убрать из «рациона» мотора авто дешёвую и некачественную смазку. Спросите, как же определить хорошего производителя масла? Ответ очень прост – по отзывам автомобилистов. Согласно исследованиями нашего ресурса, лучшие масла у следующих компаний:

  • Liqui Moly (Ликви Моли) – немецкая организация, знаменитая огромным количеством смазочных товаров для автомобилей. Сразу отметим, что присадки для гидрокомпенсаторов от Liqui Moly покупать не нужно (такие средства совершенно от любого производителя лишь засоряют полости мотора), а вот моторное масло – обязательно;
  • Motul (Мотуль) – британский производитель тех же смазочных средств для машин. Пожалуй, самый главный конкурент в своей сферы деятельности для Liqui Moly, что лучше именно для вас – решайте сами. Однозначно можно сказать, что оба производителя достойны внимания и уважения;
  • Castrol (Кастрол) – также как и Motul, производитель с Туманного Альбиона. По статусности и отзывам данная компания, конечно, уступает рассмотренным выше. Однако по сравнению с остальными представителями рынка, именно Castrol имеет лучшие отзывы о своей продукции, поэтому наш ресурс может лишь рекомендовать её масла для покупки.

Автомобильное масло

Помимо подборки смазки, желательно снимать гидрокомпенсаторы хотя бы раз в 80-100 000 километров для прочистки и качественной проверки. В остальном же данные элементы ГРМ обслуживания не требуют и при правильной эксплуатации отъездят полный эксплуатационный срок двигателя любого автомобиля.

В целом, по сегодняшней теме больше сказать нечего. Надеемся, представленный выше материал был для вас полезен и дал ответы на интересующие ответы. Удачи на дорогах и в обслуживании авто!

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
