АГНКС 2020 — Мини-агнкс для частного дома, домашняя газовая заправка
В этом разделе предлагаем Вашему вниманию информацию о компактных компрессорах для сжатия природного газа. Эти компрессоры предназначены для заправки природным газом различных устройств и главным образом используются, чтобы сжать и заправить природным газом автомобили давлением 200 бар.

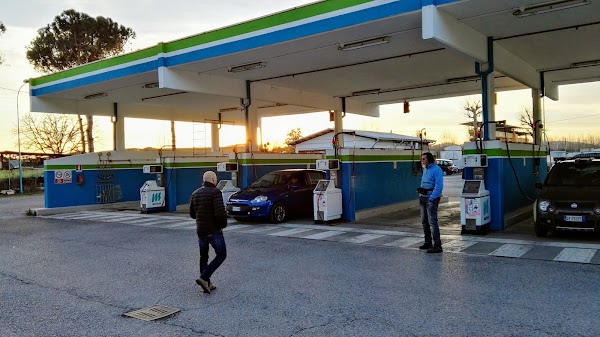

Действующих метановых заправок (АГНКС) на территории РФ на сегодняшний день около 200 штук, что для территории такой громадной страны как Россия явно не достаточно… И зачастую эти заправки расположены очень далеко от автовладельцев, использующих природный газ в качестве моторного топлива (иногда в соседних городах или даже областях).
Простым решением в этом случае может быть применение своего собственного компрессора для сжатия метана. Мы можем предложить вам целое семейство итальянских компрессоров, которые условно можно отнести к бытовому классу, так как они могут быть установлены везде, где есть доступ к бытовой или магистральной газовой сети и источнику электропитания 220 В.
Монтаж и установку газовых компрессоров могут производить организации (или ИП), которые имеют свидетельство о допуске СРО для работ по устройству наружных сетей газоснабжения, при этом их специалисты должны иметь соответствующий допуск на работу с газоопасным оборудованием!
К сожалению, в России (в отличие от всего остального цивилизованного мира) подключение компрессорного метанового оборудования непосредственно в частном доме запрещено. Точнее, у нас нет определенного закона, который регламентировал бы этот вопрос, кроме норм пожарной безопасности НПБ111-98. Согласно этим нормам оборудование с наличием сжатого природного газа необходимо устанавливать на расстоянии, как минимум, 35 метров от жилых и общественных зданий.
На производстве, руководствуясь теми-же нормами можно построить, так называемый метановый газозаправочный пункт (МГЗП) на расстоянии не менее 25 метров от производственных или складских зданий и сооружений.

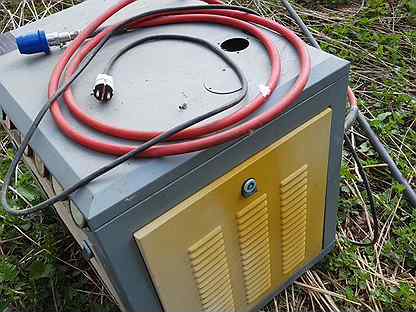

Производительность (FGD) 1,5-10 мЗ/час
Давление избыточное газа на входе 0.
03 атм (при более высоких значениях входного давления газа в магистрали необходима установка понижающего редукционного клапана)
Давление избыточное газа на выходе 200 бар или 250 бар.
Мощность двигателя от 0,8 кВт до 3 кВт
АГНКС 2020 — Публикации в прессе
ПО МАТЕРИАЛАМ ФИНСКОГО ЖУРНАЛА GASETTI, №4 2008 г
В местечке Коувола (Финляндия) в семейном доме господина Матти Питкэннена в октябре 2008 года был установлен домашний компрессор Phill для заправки автомобиля сжатым метаном. Управляющий офисом и инженер-строитель Матти Питкэннен планирует в будущем увеличить пробег на газовом автомобиле, так как использование двигателя на природном газе сочетает в себе высокую эффективность и экологическую чистоту.
Вопрос: Почему Вы купили домашний заправочный компрессор?
МП: Мы купили наш дом с подключением к газовой сети в 2006 году, а газовый автомобиль был приобретен весной 2007 года. Уже тогда появилась идея своей заправки, о существовании которой я прочитал.
Для начала я запросил и получил предложение на установку такого оборудования на земельном участке.
С помощью калькулятора я без труда просчитал экономический эффект с учетом того, что буду регулярно несколько лет ездить на свою работу. В конечном итоге заказал компрессор Phill. Я подсчитал, что компрессор окупается после пробега около 200 000 км, после чего начинает приносить реальную экономию.
Вопрос: Какую машину Вы водите на природном газе?
МП: Это Volvo V70. Выбор газовых автомобилей на метане не такой уж и большой, но это не имело значения, потому что я за рулем автомобилей Volvo уже двадцать лет… С метановой заправкой (АГНКС) у нас в г.Коувола было хорошо и в прошлом, так как она находится всего в 1,5 км от города. Когда мы посещаем своих детей в г.Тампере, там есть также возможность заправиться на АГНКС. Пробег уже составляет около 60 000 км.
Вопрос: Рекомендуете-ли Вы приобрести такой бытовой заправочный комплекс для других?
МП: Да, очень рекомендую.
Здесь нет отрицательных моментов. Заправочное оборудование установить не сложно. Финские компании предлагают услуги по установке.
Вопрос: Как Вы думаете, какую энергию дает природный газ?
МП: Природный газ является чистым и экономичным топливом. Мы довольны своим домом с газовым отоплением.
Вопрос: Что бы вы хотели еще сказать читателям нашей газеты?
МП: Поздравления и хорошей подготовки к Рождеству! И имейте в виду, что дом со своей газовой заправкой по-прежнему является большим преимуществом, потому, что когда утро еще только начинается ваш автомобиль уже стоит с полным баком и вам более не нужны общественные заправки.
по материалам финского журнала GASETTI, №4 2008 г http://verkkojulkaisu.viivamedia.fi/gasum/2008/4/21
все Публикации в прессе
Заправка автомобиля метаном в домашних условиях
В Европе и США активно продвигается моторное топливо — метан. Так в Италии уже больше 40 тыс.
автомобилей заправляются метаном. В Германии каждый месяц открывается больше 10 заправок метаном, а во всей Европе их уже более 2000.
Для заправки автомобиля метаном необходимо сильное сжатие природного газа. Рабочее давление газобаллонного оборудования 200-220 атм. В баллон емкостью 100 л. входит 20-23 кубических метров природного газа. Максимальное давление на которые рассчитаны баллоны 250 атм., проверочное 300 атм.
Вес баллонов зависит от материала. Металлический баллон 50 л. весит более 60 кг, металлокерамический того же объема более 40 кг.
Компрессор АК-150
В Италии, Канаде и США заправиться метаном можно у себя в гараже (видеоролик есть ниже, уже сие новшество дошло и до Украины). Необходимо наличие компрессора, стоимость его от 3000 до 10000 долларов. Производительность 20 кубических метров газа (заправка одного автомобиля) за 4-10 часов. Производительность зависит как от компрессора, так и от входного давления.
При неправильной установке или расчете мини — АГНКС существует опасность посадить всю газовую сеть микрорайона. Подключение компрессора может привести к выкачке газа из газовой сети подобно пылесосу, вплоть до срабатывания защитного оборудования ГРП. Избыточное давление в газовой сети должно быть около 2 кПа. При незапроектированном отборе газа свыше производительности редукторов, установленных в ГРП, сработает защитная автоматика и весь микрорайон останется без газа.
Например для заправки 20 кубических метров газа автомобиля необходимо выкачать природный газ из 1,3 км трубопровода сети низкого давления диаметром 140 мм.
Подключение компрессора технически возможно к сетям среднего давления 3-12 атм, например при персональном ГРП в частном доме. Со среднего давления компрессор легче и быстрее поднимет давление, так же меньше тратится электроэнергии.
Кроме вышеописанного существует проблема сертификации такого оборудования в странах СНГ.
Чтобы сжать газ до давления в 40-70 атмосфер для его транспортировки по магистральному газопроводу от скважин добычи до места реализации на расстояние 1000-2000 км сжигается в турбинах около 10% транспортированного газа.
Далее газ приходит через некоторое количество регуляторов, которые «обмерзают», но снижают давление. Давление является потенциальной энергией. Сейчас проектируются к установке на ГРС турбодетандеры — турбины с электрогенератором, которые раскручиваются потоком газа и вырабатывают электроэнергию, при этом снижая давление газа. Таким образом можно вернуть до одной четвертой части энергии, потраченной на сжатие газа на компрессорных станциях.
Альтернативным вариантом может быть использование военного компрессора АК-150С, устанавливаемого на танки, самолёты, БМП и другую военную технику в комплексе с электромотором 1,5 — 3 кВт.
Также рекомендуем к прочтению статью: Заправка природным газом на АГНКС.
И напоследок, видеоролик по компактной малогабаритной сертифицированной заправке природным газом
В видеоролике представлена малогабаритная газовая заправка бытового типа.
Если статья оказалась полезной, в качестве благодарности воспользуйтесь одной из кнопок ниже — это немного повысит рейнинг статьи. Ведь в интернете так трудно найти что-то стоящее. Спасибо!Водород по сравнению с другими видами топлива
Подобно бензину или природному газу, водород является топливом, с которым необходимо обращаться должным образом. При соблюдении простых правил его можно использовать так же безопасно, как и другие обычные виды топлива.
Выпущено Министерством энергетики США, Книга данных по водороду. предоставляет полезные данные о свойствах водорода, в том числе:
- Химические характеристики водорода (например, плотность, диапазон воспламеняемости, характеристики точки кипения, теплотворная способность)
- Сравнение характеристик водорода и многих других топлив.
Гистограммы, представленные в следующих разделах, сравнивают некоторые ключевые свойства водорода со свойствами нескольких широко используемых видов топлива — природного газа, пропана и паров бензина.
Газообразный водород
Водород не имеет цвета, запаха, вкуса, нетоксичен и не ядовит. Он также не вызывает коррозии, но может привести к хрупкости некоторых металлов. Водород — самый легкий и мельчайший элемент, и в атмосферных условиях он представляет собой газ.
Природный газ и пропан также не имеют запаха, но промышленность добавляет серосодержащий одорант, чтобы люди могли их обнаружить.В настоящее время одоранты не используются с водородом, поскольку не существует известных одорантов, достаточно легких, чтобы «путешествовать» с водородом с той же скоростью рассеивания. Современные одоранты также загрязняют топливные элементы, которые являются важным применением водорода.
Водород примерно в 57 раз легче паров бензина (как показано на Рисунке 1) и в 14 раз легче воздуха.
Это означает, что если он выпущен в открытую среду, он обычно быстро поднимается и рассеивается. Это преимущество безопасности во внешней среде.
Рисунок 1. Относительная плотность пара.
Водород — это очень маленькая молекула с низкой вязкостью, поэтому она склонна к утечкам. В замкнутом пространстве протекающий водород может накапливаться и достигать огнеопасной концентрации. Любой газ, кроме кислорода, является удушающим в достаточной концентрации. В закрытой среде утечки любого размера вызывают беспокойство, поскольку водород невозможно обнаружить человеческими органами чувств и он может воспламениться в широком диапазоне концентраций в воздухе, как обсуждается в следующем разделе.Правильная вентиляция и использование датчиков обнаружения могут снизить эти опасности.
Водород имеет высокое содержание энергии по массе, но не по объему, что представляет особую проблему для хранения. Чтобы хранить достаточное количество газообразного водорода, его сжимают и хранят при высоком давлении.
В целях безопасности резервуары с водородом оснащены устройствами сброса давления, которые предотвращают чрезмерное повышение давления в резервуарах.
Сжигание водорода
Температура самовоспламенения вещества — это самая низкая температура, при которой оно может самовоспламеняться без наличия пламени или искры.Температуры самовоспламенения водорода и природного газа очень похожи. Оба имеют температуру самовоспламенения более 1000 ° F, что намного выше, чем температура самовоспламенения паров бензина, как показано на Рисунке 2.
Рисунок 2. Температура самовоспламенения.
Диапазон воспламеняемости водорода (от 4% до 75% в воздухе) очень широк по сравнению с другими видами топлива, как показано на рисунке 3. При оптимальных условиях сгорания (объемное соотношение водорода и воздуха 29%) энергия, необходимая для инициировать горение водорода намного ниже, чем требуется для других обычных видов топлива (например,g., небольшая искра воспламенит его), как показано на рисунке 4.
Но при низких концентрациях водорода в воздухе энергия, необходимая для инициирования горения, аналогична энергии других видов топлива.
Рисунок 3. Диапазон воспламеняемости
Рисунок 4. Минимальная энергия зажигания.
Водород горит бледно-голубым пламенем, которое почти невидимо при дневном свете, поэтому его почти невозможно обнаружить человеческими чувствами (см. Видео о характеристиках водородного пламени в разделе «Подтверждающие примеры» в правом столбце этой страницы).Примеси, такие как натрий из океанического воздуха или других горючих материалов, придают цвет водородному пламени. Датчики обнаружения почти всегда устанавливаются с водородными системами, чтобы быстро выявить любую утечку и минимизировать вероятность необнаруженного пламени. По сравнению с пламенем пропана (справа) на Рисунке 5 водородное пламя (слева) почти невидимо, но его можно увидеть с помощью тепловизионной камеры, показанной на переднем плане. Ночью видно водородное пламя, как показано на Рисунке 6.
| Рис. 5. Пламя водорода и пропана при дневном свете (Фото любезно предоставлено HAMMER) | Рис. 6. Пламя водорода и пропана ночью (фото любезно предоставлено ImageWorks) |
Кроме того, водородное пламя излучает небольшое количество инфракрасного (ИК) тепла, но значительное ультрафиолетовое (УФ) излучение.Это означает, что когда кто-то находится очень близко к водородному пламени, ощущения тепла мало, что делает случайный контакт с пламенем серьезной проблемой. Передержка ультрафиолета также вызывает беспокойство, поскольку может вызвать эффект солнечного ожога.
Если большое облако водорода соприкасается с источником воспламенения, воспламенение приведет к тому, что пламя вернется к источнику водорода. В открытых пространствах без ограничений пламя будет распространяться через горючее водородно-воздушное облако со скоростью несколько метров в секунду и даже быстрее, если температура облака выше температуры окружающей среды.
В результате происходит быстрое выделение тепла, но небольшое избыточное давление, а продуктом сгорания является пар. Следует отметить, что сгорание водорода происходит быстрее, чем сгорание других видов топлива. Облако водорода сгорит за секунды, и вся энергия облака будет высвобождена.
Однако, если водородные газовые смеси попадают в замкнутые пространства, очень вероятно возгорание, которое может привести к ускорению пламени и возникновению высокого давления, способного взорвать здания и бросить шрапнель.Горючие смеси водорода в замкнутых пространствах, таких как трубы или воздуховоды, в случае воспламенения легко вызовут ускоренное пламя и условия, которые могут привести к переходу к детонации. Детонация не происходит в неограниченных водородно-воздушных смесях без сильных ударных волн (т. Е. Взрывчатых веществ).
Утечка в системе хранения водорода под давлением (> 200 фунтов на квадратный дюйм) приведет к образованию струи, которая может распространяться на несколько метров.
В случае воспламенения струйное пламя может серьезно повредить все, что встретится.
Расширение жидкого водорода
Жидкий водород имеет другие характеристики и другие потенциальные опасности, чем газообразный водород, поэтому для обеспечения безопасности используются другие меры контроля. В жидком виде водород хранится при -423 ° F, температуре, которая может вызвать криогенные ожоги или повреждение легких. Датчики обнаружения и средства индивидуальной защиты имеют решающее значение при работе с потенциальной утечкой или разливом жидкого водорода.
Объемное отношение жидкости к газу составляет приблизительно 1: 850.Итак, если вы представите себе галлон жидкого водорода, то такое же количество водорода, существующего в виде газа, теоретически займет около 850 галлонов контейнеров (без сжатия). Водород претерпевает быстрое фазовое превращение из жидкости в газ, поэтому для обеспечения безопасности в водородные системы встроены устройства вентиляции и сброса давления.
Жидкий водород также бесцветен. Он очень холодный и сохраняется только при хранении в криогенном хранилище. Хранение обычно находится под давлением до 150 фунтов на квадратный дюйм.При попадании на поверхности с температурой окружающей среды жидкий водород быстро закипит, а его пары будут быстро расширяться, увеличиваясь в 848 раз в объеме при нагревании до комнатной температуры. Если жидкий водород ограничен (например, между клапанами, закрывающими часть трубы) и оставлен нагреваться без сброса давления, возможно давление, приближающееся к 25000 фунтов на квадратный дюйм. За исключением специально спроектированных кожухов, существует высокая вероятность разрыва открытых замкнутых пространств при таких давлениях с образованием струй газа под высоким давлением и высокоскоростной шрапнели.При таких обстоятельствах очень вероятно возгорание. Если большое количество водорода вытесняет кислород в воздухе, водород действует как удушающее средство.
Расчет влияния свойств водорода
Понимание свойств водорода имеет решающее значение для правильного проектирования оборудования или рабочего пространства.
Рабочее пространство можно настроить таким образом, чтобы снизить опасность за счет понимания и использования некоторых характеристик водорода. Некоторые типичные свойства водорода, метана и бензина представлены в разделе «Влияние свойств водорода на конструкцию объекта».
английских идиом секретности — english-at-home.com
Сейф с вами? Вот несколько английских идиом о том, как рассказывать и хранить секреты.
Раскрытие секретов
утечка = раскрытие секрета: «Кто-то утек дипломатические телеграммы». (Если что-то протекает, из него вытекает вода.)
информатор = тот, кто дает свисток организации, рассказывает всему миру о плохих / незаконных действиях: «Разоблачители не всегда защищены законом.
рассказать о себе = рассказать секрет: «Джози рассказала о своих отношениях с боссом».
выпустите кошку из сумки = раскройте секрет: «Не выпускайте кошку из сумки! Я хочу, чтобы его подарок был секретом.
трещина под давлением = скажите что-нибудь, потому что на вас давили: «Преступник сломался под давлением допроса и признался в грабеже».
снимите крышку с чего-нибудь = раскройте секрет: «Он снял крышку с того, что на самом деле происходит в лабораториях тестирования на животных.
Некоторые идиомы сплетен:
выбросить грязь = рассказать публике о бывшем: «Она собирается вылить грязь на своего мужа-футболиста?»
поцелуй и рассказ = история, рассказанная бывшим: «В последнем поцелуе и рассказе мы слышим все о голливудском актере».
быть болтуном = говорить все (blab = сленг для разговора): «Она такая болтунья. Не могу поверить, что она тебе сказала!
Хранить в секрете
молчать = молчать: «Ты умеешь молчать? Мне есть что тебе сказать.
оставайся schtum = молчи: «Если ты можешь остаться schtum, я хочу сказать тебе кое-что…»
мои губы закрыты = Я не скажу ни слова: «Ты можешь мне доверять.
Мой рот закрыт на замок.»
Сохраняйте покерное лицо = ничего не отдавать: «Если вы можете сохранить покерное лицо, люди будут рассказывать вам секреты».
возьмите свой секрет с собой в могилу = никогда не раскрывайте секрет: «К сожалению, он унес свой секрет с собой в могилу.Мы никогда не узнаем правды ».
держать что-то в секрете = держать что-то в секрете: «Они держали свои планы в секрете».
Коалиция по климату и чистому воздуху
ЧТО ТАКОЕ метан?
Метан — мощный парниковый газ, выделяемый в результате деятельности человека, например утечки из систем природного газа и животноводства, а также из природных источников, таких как водно-болотные угодья. Он оказывает прямое влияние на климат, но также и ряд косвенных воздействий на здоровье человека, урожайность, качество и продуктивность растительности, поскольку он играет важную роль в качестве предвестника образования тропосферного озона.
Метан — это недолговечный загрязнитель климата, время жизни в атмосфере которого составляет около 12 лет. Хотя его время жизни в атмосфере намного меньше, чем у углекислого газа (CO 2 ), он намного эффективнее улавливает излучение. На единицу массы влияние метана на изменение климата за 20 лет в 84 раза больше, чем влияние CO 2 ; за 100-летний период он в 28 раз больше.
Многочисленные исследования продемонстрировали, что выбор мер по сокращению выбросов метана может снизить краткосрочное потепление климата, повысить урожайность и предотвратить преждевременную смерть.
Ключевые цифры
| 84 х | 12 лет | 60% | 40% |
| Метан нагревает планету в 84 раза больше, чем углекислый газ за 20-летний период | Метан остается в атмосфере около 12 лет | В мировом масштабе более 60% общих выбросов метана приходится на деятельность человека | Сельское хозяйство является основным источником выбросов метана, на долю которого приходится около 40% |
ПЕРВИЧНЫЕ ИСТОЧНИКИ ВЫБРОСОВ метана
Концентрация метана в атмосфере выросла в результате деятельности человека, связанной с сельским хозяйством, включая выращивание риса и животноводство жвачных животных; добыча угля; добыча и распределение нефти и газа; сжигание биомассы; захоронение бытовых отходов.
Прогнозируется, что к 2030 году выбросы будут продолжать расти, если не будут приняты немедленные меры.
В сельском хозяйстве быстрое и крупномасштабное внедрение улучшенных стратегий кормления скота может сократить на 20% глобальные выбросы метана к 2030 году, в то время как полное внедрение периодической аэрации постоянно затопляемых рисовых полей (известное как чередование увлажняющих и сушильных культур) может снизить выбросы от производство риса более чем на 30%.
Выбросы от добычи угля и нефтегазового сектора можно сократить более чем на 65% за счет предотвращения утечки газа во время транспортировки и распределения, извлечения и использования газа на стадии добычи, а также за счет дегазации перед шахтой и извлечения метана во время добычи угля.
УДАР МЕТАНА
ВОЗДЕЙСТВИЕ КЛИМАТА
Метан обычно считается вторым после диоксида углерода по важности для изменения климата. Присутствие метана в атмосфере может также влиять на содержание других парниковых газов, таких как тропосферный озон, водяной пар и углекислый газ.
Недавние исследования показывают, что вклад выбросов метана в глобальное потепление на 25% выше, чем предыдущие оценки.
ВОЗДЕЙСТВИЕ НА ЗДОРОВЬЕ
Метан — один из основных газов-прекурсоров вредного загрязнителя воздуха — тропосферного озона.В глобальном масштабе увеличение выбросов метана является причиной половины наблюдаемого повышения уровня тропосферного озона.
В то время как метан не причиняет прямого вреда здоровью человека или растениеводству, озон является причиной около 1 миллиона преждевременных респираторных смертей во всем мире.
РЕШЕНИЯ
Относительно короткое время жизни метана в атмосфере в сочетании с его сильным потенциалом потепления означает, что целевые стратегии по сокращению выбросов могут принести пользу для климата и здоровья в течение нескольких десятилетий.
Коалиция поддерживает реализацию мер контроля, которые, если они будут реализованы на глобальном уровне к 2030 году, могут сократить глобальные выбросы метана на целых 40%.
Некоторые из этих сокращений выбросов могут быть достигнуты за счет чистой экономии, обеспечивая быструю пользу для климата, а также для здоровья населения и урожайности сельского хозяйства.
МЕТАН — Глобальный потенциал сокращения выбросов на 40% к 2030 году |
СЕЛЬСКОЕ ХОЗЯЙСТВО |
|
| ИСКОПАЕМОЕ ТОПЛИВО |
|
ОБРАЩЕНИЕ С ОТХОДАМИ |
|
Дополнительные меры контроля
