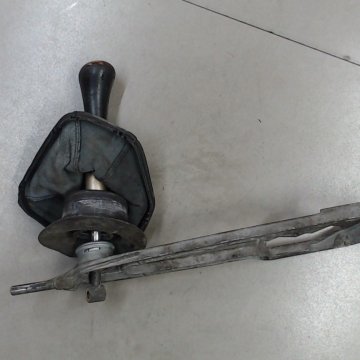

Кулиса переключения передач рычаг и ручка КПП коробки передач

Содержание:

• Замена
• Сложно ли самостоятельно поменять кулису
• что это такое, признаки износа, как отрегулировать самостоятельно
  • Что такое кулиса КПП
  • Признаки износа кулисы КПП
  • Регулировка кулисы КПП
• Что такое кулиса в автомобиле Устройство кулисы
  • Что такое кулиса КПП
    • Устройство кулисы
    • Проблемы кулисы КПП
• Устройство

Замена

Как уже было сказано, этот механизм редко подвергается замене, но все же это происходит. Многие водители задаются вопросом, а когда же следует менять это устройство. Чаще всего замене подвергается кулиса переключения механической коробки передач, происходит это потому, что ручка подвергается более частому использованию, из-за чего быстро утрачивается ресурс. Это может произойти и на хорошей иностранной машине.

1. Во-первых, ручка КПП начнет сильно болтаться, потому что образуется большой люфт рукоятки. Люфт рукоятки себя проявит даже на начальной стадии износа механизма.
2. Во-вторых, ручка КПП будет вставать в свои позиции с определенным трудом. В этом случае возможны вылеты рукоятки из позиций, выключение передач или вовсе они не будут включаться. Помимо этого, во время переключения могут появляться посторонние звуки, такие как хруст или скрежет.
3. В-третьих, передачи включаются с большим усилием на ручки КПП.
4. В-четвертых, во время включения одной передачи включается другая. Определить это может даже неопытный водитель, во время включения не той передачи двигатель машины будет работать на высоких или низких оборотах.
5. Пятая причина, по которой замене подвергается кулиса – это то, что передачи не включаются, или включаются, но не все. К примеру, из пяти передач есть возможность включить только одну или две.

Если была выявлена хоть одна причина, то ее нужно немедленно устранить. На самом деле, когда она неисправна, ездить можно, но включать передачи рукояткой станет труднее. Для того, чтобы заменить это устройство и без труда включать передачи рукояткой, нужно найти инструкцию конкретно для своего автомобиля.

Помимо того, что может быть неисправна кулиса, сломанным может оказаться и шток КПП. Поэтому когда она будет заменена, следует заменить и шток. Часто бывает такое, что после замены кулисы проблема остается или она не так ярко выражена, в этом случае и следует заменить шток. Для того, чтобы заменить шток, нужно искать инструкцию для этого. Шток также как и кулиса имеет свое особое строение или особенности для каждого автомобиля.

Некоторые водители, в основном это владельцы автомобилей Лада, пытаясь избавиться от лишнего дребезжания рукоятки, избавляются от тяг стабилизатора КПП. Для того, чтобы удалить тягу нужна серьезная причина, некоторые не прибегают к этому шагу всего лишь переделывая некоторые устройства.

Если все же было решено удалять реактивную тягу, следует внимательно изучить устройство своего автомобиля и узнать, не повредит ли это другим агрегатам.

Сложно ли самостоятельно поменять кулису

Что такое ГБЦ в машине. После замены прокладки ГБЦ машина не заводится, что делать Что такое гбц в автомобиле

Для того, чтобы короткоходная кулиса позволила почувствовать всю прелесть отсутствия люфта и вибрации в рычаге, она должна быть установлена правильно. Если монтаж проводится в условиях автосервиса, можно не беспокоиться, но при самостоятельной замене следует отнестись к этому со всей ответственностью. Вся процедура напоминает замену сальника кулисы – с такой операцией сталкивается практически половина автовладельцев. О необходимости замены сальника весьма красноречиво говорит характерный хруст, постоянно присутствующий во время переключения скоростей.

Если разобрать процесс самостоятельного монтажа короткоходной кулисы более подробно, то можно выделить следующие основные этапы работ.

1. Снимается салонный чехол рычага вместе с рукоятью простым резким рывком вверх.
2. Ключом на 13 ослабляется хомут и снимается тяга рычага с карданного вала.
3. Освобождается шарик блокировки включения задней скорости, для чего потребуется снять блокирующее его кольцо.
4. Снимается стопорное кольцо и рычаг вместе с шариком и пружинкой, расположенных в отдельном корпусе.
5. Теперь можно будет извлечь рычаг вместе с тягой через салон. При необходимости их можно предварительно разъединить.
6. Далее снимается кардан, с которого предварительно стягивается пыльник и откручивается болт, расположенный с левой стороны.
7. Новый кардан смазывается литолом, при затягивании крепления слишком усердствовать не следует.
8. Тяга монтируется также из салона. Будет гораздо удобнее проводить эту работу вдвоем.

Дальнейшая сборка также не представляет сложностей. Тяга одевается на шток кардана, после чего необходимо будет собрать механизм блокировки задней передачи. Его шарик лучше предварительно смазать. После этого, перед окончательным затягиванием крепежного хомута проводится окончательная регулировка рычага и системы блокировки задней передачи – в ряде случаев механизм часто не совпадает с пластиной, тогда ее придется снять и подкорректировать существующий зацеп. Процесс установки короткоходной кулисы на «Приору» можно посмотреть на видео:

Большинство автовладельцев, по той или иной причине решившиеся заменить стандартную кулису на короткоходную, остаются довольными скоростью и четкостью переключения передач

Если принять во внимание совсем небольшую стоимость подобной модернизации, которую к тому же реально выполнить своими руками, преимуществ короткоходной кулисы прибавляется

Даже если водителю не особо важно, сколько времени требуется для включения передачи, практически полное отсутствие постороннего шума и люфта неизбежно отмечает каждый водитель

• Как работает гидромеханическая коробка передач
• Что такое адаптивная КПП
• Принцип работы синхронизатора КПП
• Как пользоваться сцеплением, чтобы не сжечь его

что это такое, признаки износа, как отрегулировать самостоятельно

Auto hold что это такое в машине

Далеко не все автомобилисты представляют, как называется та или иная деталь в их автомобиле.

При этом речь идет не только о «запрятанных» в двигатель механизмах, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является кулиса КПП.

Обратите внимание: Название «кулиса» не является официальным для данного механизма, но оно общепринято. На самом деле данная деталь называется тягой привода управления коробки передач

Что такое кулиса КПП

Многие водители ошибочно считают, что под кулисой понимается рычаг переключения передач, но это не совсем так. Если речь идет о кулисе КПП, подразумевается составной механизм, задачей которого является связь рычага переключения передач и штока. То есть, кулису увидеть, а уж тем более потрогать, водитель не может. Данный элемент располагается между рычагом и непосредственно коробкой переключения передач, а размещается она под днищем автомобиля, около карданного вала, а в некоторых случаях под самим рычагом переключения передач.

Как можно понять из описания, кулисе регулярно приходится сталкиваться с серьезными нагрузками, поэтому данный элемент должен иметь хорошую прочность.

Несмотря на это, кулиса подвержена повреждениям. Если в ней отсутствует достаточно смазочных компонентов, в нее попали капли воды, пыль или другой «мусор», велик риск выхода детали из строя.

Обратите внимание: На некоторых автомобилях кулиса может без замены проработать 200-300 и даже более тысяч километров. Но, если брать средний результат, обычно кулиса КПП выходит из строя на 100 тысячах километров эксплуатации

Признаки износа кулисы КПП

Водитель должен обращать внимание на возможный выход из строя агрегатов автомобиля, в том числе знать характерные признаки износа кулисы КПП, чтобы своевременно предпринять действия по ее замене. Несмотря на то что механизм довольно надежный, следует знать следующие «симптомы» его скорой поломки:

• Повышенный люфт у ручки КПП. Это может быть заметно, как когда ручка находится в нейтральном положении, так и на одной из передач;
• Сложности с переключением передач. Например, одна или несколько передач с трудом «втыкаются», а может и вовсе возникает хруст при движении рычага в их сторону;
• Чувствуется, что переключаться передачи стали более туго, будто рычаг стал значительно тяжелее;
• Передачи включаются неправильно, например, вместо пятой включается третья или наоборот.

Водители часто игнорируют появление люфта в коробке передач, считая, что это нормальная ситуация. На самом деле, если возник люфт, нужно обязательно провести диагностику КПП, а при необходимости отрегулировать или заменить кулису. Дело в том, что незначительный люфт уже является достаточно серьезным симптомом неисправности кулисы КПП. Если ее «сорвет» в процессе движения автомобиля, это может привести к тяжелым последствиям, как для автомобиля, так и для водителя, поскольку велик риск в такой ситуации попадания в ДТП. Именно поэтому, если вы замечаете наличие проблем с переключением передач КПП, обязательно обратитесь в сервисный центр для диагностики и ремонта кулисы, если он потребуется.

Регулировка кулисы КПП

Не всегда требуется полная или частичная замена кулисы. Довольно часто можно ограничиться простой регулировкой. При этом отрегулировать кулису возможно своими руками, без обращения в сервисный центр. Есть два способа регулировки:

• По задней передаче. Для того, чтобы отрегулировать кулису по задней передаче, необходимо ослабить на ней хомут, после чего перевести рычаг КПП в то положение, которое соответствует идеальному включению задней передачи. После этого затягивается хомут, и на этом работа считается завершенной;
• По первой передаче. Если нет возможности включить заднюю передачу, можно провести регулировку кулисы КПП по первой передаче. Для этого включаем первую передачу, после чего ослабляем хомут кулисы. Далее вращаем привод кулисы против часовой стрелки до упора рычага КПП в пластиковый фиксатор задней скорости, и далее затягиваем хомут.

Стоит отметить, что выше описаны общие процессы регулировки кулисы КПП

Важно сказать, что процесс может отличаться, в зависимости от автомобиля, поэтому перед началом работ рекомендуется ознакомиться с инструкцией конкретно для вашей модели машины
