Датчик скорости ВАЗ 2110 - изучаем строение прибора

Штатный датчик скорости автомобиля ВАЗ 2110 находится на КПП автомобиля.

Функционал такого устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.

За время прохождения расстояния длиной в один километр датчик скорости, фото которого можно увидеть на нашем портале, транслирует на ЭБУ свыше 6 тысяч импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер транслирует данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Устройство сигнализирует контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя транслирует сигнал на контроллер о прекращении надавливания водителем педали акселератора. Контроллер принимает импульс, означающий режим торможения силовой установкой и отключает топливную систему.

Симптоматика дефектов данного прибора состоит в следующем:

  • приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
  • при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

  1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
  2. Неустойчивый контакт разъема изделия и обрыв проводки.
  3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.



Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.

Проверка прибора на исправность:

  1. Вывешиваем на домкрат переднее колесо транспортного средства.
  2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
  3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
  4. Снимаем прибор с посадочного места.
  5. Подсоединяем прибор для измерения напряжения к выводным контактам.
  6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
  7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

  1. Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.
  2. При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.
  3. Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.
  4. Совмещаем привод датчика скорости со штоком нового устройства.
  5. Устанавливаем крепеж и подключаем в колодочный разъем.



При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП. Внимательно проводите демонтаж, случайно не упустите шток в картер коробки передач.

Схема подключения датчика скорости ваз 2109. Распиновка датчика скорости. Возможные неисправности и способы их устранения

Датчик скорости ВАЗ 2110 – это важный элемент электронной системы управления двигателем автомобиля, следовательно, встретить его можно лишь на инжекторных «десятках».

В «десятке»датчик скорости располагается на коробке передач.

Если более детально, то искать его следует в подкапотном пространстве, в моторном отсеке, рядом с выпускным коллектором – между гибким валом и приводом спидометра. Датчик установлен вертикально.

Принцип работы.

Принцип работы датчика скорости ВАЗ 2110 основан на эффекте Холла: передавая электрические импульсы (в автомобилях марки ВАЗ, к слову, используется лишь 6 таких импульсов) в ЭБУ, датчик информирует тот о частоте вращения ведущих каток машины, на основе которой блок управления не просто воздействует на стрелку спидометра/показания километража, но и осуществляет контроль работы двигателя, посылая нужные сигналы регулятору холостого хода и датчику положения дросселя.

Когда нужна диагностика?

Из-за ограниченного числа импульсов и по многим другим причинам (на датчик попала моторное масло, грязь, окислились контакты или провода, расположенные недалеко от датчика скорости, имеют место механические повреждения детали и др.) в «десятках» нередко можно наблюдать огрехи в работе спидометра или его полную неработоспособность. Одновременно с этим, чаще всего, возникают проблемы при движении накатом на холостых оборотах и включение системной лампы «CHECK» (код ошибки «24»). Как бы то ни было, любой из названных признаков требует от автовладельца обязательной диагностики датчика скорости, ведь причины неисправностей могут крыться в нем, а могут – совершенно в другом месте.

Как проверить датчик скорости ВАЗ 2110?

Существует всего 3 способа проверки датчика скорости «десятки». Один из них предполагает использование контрольной лампы, два других базируются на схеме.

Но прежде, чем переходить к любому из них, удостоверьтесь в наличии заземления и напряжения на контактах, для этого отсоедините от датчика электрический разъем, просто сдавив «усики» и сняв фишку, и прозвоните в нем каждый из них. Один из контактов должен показывать напряжение 12В.

Если с питанием все в порядке, переходите непосредственно к самой диагностике.

Способ №1 – осуществляется по приведенной выше схеме без снятия датчика с автомобиля.

  1. Поддомкратьте передние колеса.
  2. С помощью проводов обычных (если у вас есть помощник) или с зажимами типа «крокодил» (если помощника у вас нет) выполните подключение вольтметра к датчику скорости, не забыв подвести к нему ток.
  3. Установите КПП в положение 5 передачи и покрутите колесо.
  4. Если с датчиком все в порядке, в ответ на эти действия вы увидите изменения в напряжении импульсного контакта – между выводом и массой – чем больше скорость, тем больше напряжение. Диапазон изменений 0,5-10В.

Способ №2 – осуществляется по приведенной выше схеме на снятом с автомобиля датчике.

  1. Демонтируйте датчик скорости (как это сделать, подробно будет расписано ниже – в инструкции по его замене).
  2. С помощью проводов опять же повторяете приведенную выше схему.
  3. Возьмите трубочку, пассатижи или любой другой подручный предмет, позволяющий прокрутить ось датчика (здесь, главное, не забывать о технике безопасности), и осуществите вращение датчика вокруг его оси.
  4. Возникшие при этом показания мультиметра (от 0,5В до 10В) будут свидетельствовать о том, что с датчиком все в порядке.

Способ №3 – «проверка лампочкой».

Применяется к датчику скорости без его снятия с автомобиля.

  1. С помощью домкрата ведущие колеса приподнимите на землей.
  2. По приведенной схеме к диагностируемому элементу подключите лампочку.
  3. Поставьте рычаг КПП на 5 передачу и повращайте колесо. Лампочка при этом должна будет заморгать. Если этого не произошло (при наличии напряжения в сети, естественно), датчик следует заменить.

Замена датчика скорости ВАЗ 2110: подробная инструкция к действию.

  1. Предварительно обесточив автомобиль (сняв провод с минусовой клеммы АКБ), сдавите к центру дужки, расположенные по бокам датчика, и отсоедините от него колодку проводов.

  1. Демонтируйте датчик скорости, просто выкрутив его против часовой стрелки (руками или с помощью ключа на «21», и установите на его место новый.

  1. Закрутите датчик до упора, присоедините к нему колодку проводов, соблюдая полярность.

Будьте аккуратны! В процессе таких, казалось бы, несложных работ очень велика вероятность повреждения штока привода и попадания его обломка внутрь привода.

Если избежать его все же не получилось, действуйте следующим образом:

  • открутите крепление привода спидометра (гайку вместе с шайбой) ключом на «10»;
  • легкими расшатывающими движениями пробуйте вытащить его на себя, если не получается – помогите себе накидным ключом на «14», главное, не выроните шток, в противном случае придется разбирать всю КПП;

  • дальнейшие действия зависят от удачи и вашего желания. Можно просто заменить шток (при покупке обязательно сравнивайте его маркировку с вышедшей из строя деталью, так как количество зубьев на шестерне может быть разным), а можно все же попробовать извлечь обломок, особенно, если он пластмассовый: на огне раскалите проволоку и проткните ею обломок, подождите пока проволока остынет и выньте ее вместе с пластмассой. Если внутри остались более мелкие детали, их можно попробовать выковырять шилом или ножницам, в случае неудачи – шток меняется.

Важно! Новый резиновый уплотнитель перед установкой промазывается моторным маслом, а сам шток – красным герметиком, ведь в приводе он больше ничем не фиксируется.

Видео.

На каждом автомобиле, вне зависимости от его класса, производителя или страны происхождения, в обязательном порядке имеется система, которая отвечает за показания скорости и пройденное количество километров. ВАЗ 2110 исключением не является. Но только на инжекторном.

Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.

Для чего он нужен

Работа у датчика скорости огромная. Он сообщает электронному блоку управления информацию о правильной подачи топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Если одометр на вашем автомобиле не работает, датчик спидометра функционирует с определенными рывками, либо выдает не соответствующие действительности данные, наверняка девайс вышел из строя.

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.

Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

И как проверить датчик скорости на автомобиле ВАЗ 2110? Прежде всего, визуально. Обязательно удостоверьтесь, что не произошел обрыв тросика. Часто проблемы с устройством возникают именно из-за него.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

По сути, при приобретении устройства придерживайтесь двух основных правил.

  1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
  2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

  • Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
  • Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
  • Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
  • Параллельно советуем проверить проводку;
  • Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
  • Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП. Это явно не в ваших интересах;
  • Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
  • Сборка выполняется в обратной последовательности;
  • Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание. Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

  • 1 соответствует «+»;
  • 2 обозначает выход сигнала;
  • 3 — это «-«.

После выполненной замены элемента, не забудьте проверить устройство в действии. Для этого можно свесить передние колеса, либо просто проехаться на машине по округе. Если спидометр и одометр показывают правильную информацию, можно считать выполненную своими руками работу успешной.

Штатный датчик скорости автомобиля ВАЗ 2110 находится на КПП автомобиля.

Предназначение и принцип действия датчик скорости

Функционал такого устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.

За время прохождения расстояния длиной в один километр датчик скорости, фото которого можно увидеть на нашем портале, транслирует на ЭБУ свыше 6 тысяч импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер транслирует данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Устройство сигнализирует контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя транслирует сигнал на контроллер о прекращении надавливания водителем педали акселератора. Контроллер принимает импульс, означающий режим торможения силовой установкой и отключает топливную систему.

Как проверить датчик скорости на функционал

Симптоматика дефектов данного прибора состоит в следующем:

  • приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
  • при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.

Причины сбоя в эксплуатации датчика скорости

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

  1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
  2. Неустойчивый контакт разъема изделия и обрыв проводки.
  3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.

Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.

Проверка прибора на исправность:

  1. Вывешиваем на домкрат переднее колесо транспортного средства.
  2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
  3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
  4. Снимаем прибор с посадочного места.
  5. Подсоединяем прибор для измерения напряжения к выводным контактам.
  6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
  7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Распиновка датчика скорости

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Замена датчика скорости «десятки»

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

  1. Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.
  2. При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.
  3. Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.
  4. Совмещаем привод датчика скорости со штоком нового устройства.
  5. Устанавливаем крепеж и подключаем в колодочный разъем.

При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП. Внимательно проводите демонтаж, случайно не упустите шток в картер коробки передач.

Теперь к этому списку добавится и проверка датчика скорости своими руками.

Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах , а также, используя РРХ, управляет потоком воздуха, обходящим дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.

Принцип работы датчика скорости

Устройство датчика скорости большинства современных автомобилей основано на эффекте Холла. В процессе его работы он передается на автомобиля частотно-импульсные сигналы через короткие промежутки времени. В частности, за один километр пути датчик передает около 6000 сигналов. При этом частота передачи импульсов прямо пропорциональна скорости движения. Электронный блок управления на основании частоты поступления сигналов автоматически вычисляет скорость передвижения машины. Для этого в нем заложена программа.

Эффект Холла - физическое явление, заключающееся в возникновения электрического напряжения во время размещения проводника с постоянным током в магнитном поле.

Непосредственно датчик скорости расположен рядом с коробкой передач, в частности, в механизме привода спидометра. Точное нахождение отличается у разных марок автомобилей.

Как определить, что датчик скорости не работает

Сразу стоит обратить внимание на такие признаки неисправности как:

  • отсутствует стабильность холостого хода;
  • неправильно функционирует или вообще не функционирует спидометр;
  • увеличенный ;
  • сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести .

Часто провода подвергаются разрыву около штекера , потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, да и на других тоже, зачастую установлен датчик, который работает согласно эффекту (как правило, выдает 6 импульсов за один полный оборот). Но есть и датчики другого принципа: язычковые и индуктивные . Первым рассмотрим проверку наиболее популярного ДСА - основанного на эффекте Холла. Он датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.

Проверка датчика скорости

Вначале нужно выяснить, есть ли заземление и напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении.

Напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.

Способ 1 (проверка вольтметром)

  1. Демонтируем датчик скорости.
  2. Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
  3. Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать, можно надеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

  1. Устанавливаем машину на так, чтобы одно колесо не касалось поверхности земли.
  2. Соединяем контакты датчика с вольтметром.
  3. Вращаем колесо и диагностируем, появляется ли напряжение - если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (проверка контролькой или лампочкой)

  1. Отсоединяем от датчика импульсный провод.
  2. С помощью контрольки ищем "+" и "–" (предварительно включив зажигание ).
  3. Одно колесо вывешиваем как в предыдущем способе.
  4. Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит "-", то датчик скорости рабочий.

Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.

Схема подключения

Проверка ДС тестером

Проверка привода датчика скорости

  1. Поднимаем на домкрат машину, чтобы вывесить любое переднее колесо.
  2. Ищем пальцами привод датчика, который торчит из коробки.
  3. Ногой вращаем колесо.

Пальцами чувствуем, работает ли привод и работает ли он стабильно. Если все не так, то разбираем привод и обычно находим поврежденные зубья на шестернях.

Проверка ДС с язычковым переключателем

Датчик подает сигналы по типу прямоугольных импульсов. Цикл составляет 40-60%, а переключение происходит от 0 до 5 вольт или от 0 до напряжения аккумулятора.

Проверка индукционного ДС

Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.

Смотрите также

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

    2018-09-21 09:23:31

    Если датчик исправен и шестерня не слизалась, то возможно нет питания на датчик или же где то обрыв/коротыш в его проводке. К тому же в показаниях на приборке участвует ЭБУ и АБС.... возможно потерялся провод от блока ЭБУ, до панели приборов либо от АБС (надо бы прозванивать провод от спидометра, до блока АБС). Не исключено что приборка вышла из строя.

    2018-09-20 17:26:50

    Доброго всем время суток у меня такая беда не работает спидометр и одометр Авто у меня Hyundai Santa Fe 2 2007гв. Проверил шестерню привода датчика скорости все ок, как сам датчик прозвонить или проверить не знаю. Датчики которые индуктивные на коробке стоят рабочие проверял путем исключения на все загорался чек, в чем еще может быть причина не знаю так как с сканером ездишь на скане скорость показывает на спидометре "0" может у кого было кто подскажет???

    2018-08-16 06:22:24

    Ребята, всем добрый день! Подскажите, пожалуйста! У меня лада 14 и совсем недавно стали плавать обороты, почти глохнет, работает не равномерно.Диагностика показала датчик распредвала, сделали замену датчика на новый- результата нет. кстати и не работает спидометр и тахометр. В чем может быть причина?

    2018-04-29 07:50:42

    Спасибо, обстоятельная статья! А еще более понятней будет как пожно проверить датчикскорости еслипосмотреть и видео канала ВЧ: https://youtu.be/qiDmZLUuTMI

    2018-03-28 02:04:01

    Спасибо за очень понятное и доступное описание самостоятельной проверки датчика скорости. Благодаря инструкции и у меня получилось самостоятельно это сделать. Оказался действительно подыхающим.

    2017-11-08 15:12:06

    Добрый день! У Субару Аутбек 2007 год. Загорает чек. По коду ошибок выясняется P0500 - датчик скорости цепи. Но там их оказывается три датчика. Вопрос как определить какой из них не работает? Или как по другому проверить?

    Иван atlib.ru

    2017-03-20 11:14:47

    Причина не всегда только в датчике скорости (такое поведение также может появляться при окислении контактов в его разъеме), хотя если он начинает врать, то это именно в нем и дело. Возможно проблема кроется в самой приборке, тогда приходится разбирать, проверят механизм привода стрелки. На автомобилях с тросиковым приводом, зачастую такая неисправность скрыта либо в старом масле на шестеренках, либо износившемся квадрате на концу тросика или же помогает смазка того самого тросика.

    2017-03-19 16:30:42

    Машина Volkswagen Multivan T5 2012 года. Иногда при разгоне стрелка скорости дрожит/дергается. В ETKA искал этот датчик так и не нашёл. В чем может быть проблема?

    2016-09-13 08:20:28

    У меня Галант 8 (акула) перестал показывать спидометр и обороты без нагрузки развивает хорошо только стоит воткнуть D оборот показывает 2500 и нет 3-й соответственно и 4-й. Коробка акпп. Может ли быть причина датчик скорости. B кстати датчик скорости какой то магнитный.. С нетерпением жду ответа знатоков!

    Александр

    2016-05-12 09:36:20

    У меня на тойоте сигнал с датчика сперва идет на панель приборов, а с неё на преобразователь сигнала для ЭБУ, а потом уже и в ЭБУ.

    2015-12-18 06:29:04

    Полезная статья, но малость наврали вначале. Написано что датчик скорости отсылает свои сигналы другому датчику - это неправда. Все датчики в первую очередь посылают свои сигналы в ЭБУ, а уже тот решит что делать дальше исходя из всех данных поступивших от других датчиков.

    александр иваненко

    2015-10-29 21:11:57

    спасибо наладил

    2015-10-27 11:27:28

    Какие цифры показывает мультиметр при проверке обеих датчиков? Вполне возможно что датчик не тот стоит. При покупке нового датчика действительно нужно смотреть на его номер! При внешней схожести калиновские и приоровские датчики не взаимозаменяемые. С 2011 года вроде ставили приоровские датчики. А еще кстати не исключено что намагниченный диск внутри коробки соскочил со своих креплений (бывают и такие случаи).

    александр иваненко

    2015-10-26 21:48:08

    Автомобиль Калина 11 года выпуска, спидометр показывает занижение скорости. Не могу найти причину. Снял старый датчик скорости поменял на новый та же картина. Коробка передач как на Приоре. Может не тот датчик поставил? Приборы работают, стрелки все ходят проверял. Подскажите что делать что смотреть?

    2015-10-26 11:08:02

    очень интересный случай! Вы задавали этот вопрос нашим экспертам в разделе вопрос/ответ? если нет, то скопируйте и задайте именно в том разделе!

    2015-10-23 18:45:54

    Добрый День! Машина ниссан блюберд силфи, японец. Диагностика показала неисправность этого дачика, до этого менял привод в сборе! Когда машина была без привода, чудо мастер на моих глазах переключал автомат вручную за рычаг который идёт из коробки! на вопрос для чего? тупо мычит! Сейчас машина со второй на третью добавляет около тысячи оборотов, плюс чувствительный толчок! и моргание овердрайва 16 раз! именно когда машина прогретая! на холодную едет нормально и не моргает! И ещё один момент, автомат перестал показывать на приборке первую скорость, она включается, машина едет как на второй, т.е. работают первая и вторая передача!!! Подскажите пожалуйста в чём проблема??? Рекомендовали Вас как профессионалов своего дела!!! Заранее спасибо!!

    Александр Алексеенко

    2015-02-05 02:59:03

    Спасибо за совет! Очень нужен и познавателен.

    2015-01-14 11:52:21

    С такими вопросами нужно обращаться к нашим экспертам в сервисе atlib.ru/qa Вы не указали марку авто по этому можем дать общие рекомендации как можно выяснить кто в этой ситуации виноват: 1. Вынуть тросик из коробки и покрутить его, если спидометр не реагирует смотреть тросик и спидометр. 2. Проверить электрику спидометра, если напряжение не подходит, смотреть электрику (в первую очередь предохранители). 3. Вынуть ДС, вставить тросик в коробку передач и проехать немного (не обращая при этом внимания на СЕ), если спидометр работает - не рабочий датчик! Если же спидометр электронный то должна быть функция самодиагностики. На разных авто этот режим может включатся по разному. На ВАЗе вот например, удерживая кнопку сброса суточного пробега включаем зажигание... Должны все стрелки забегать и соответственно спидометра в том числе. Если она стоит на месте - значит проблема в спидометре. При исправном датчике, может быть нарушен контакт от датчика к спидометру. ...

    Василий Васильевич

    2015-01-14 10:27:36

    Здравствуйте. Подскажите пожалуйста что может быть. Датчик скорости исправен, импульс есть. На спидометр этот импульс приходит, но спидометр не работает. Может ли быть импульс слабым или дело в спидометре?

    2014-10-13 11:19:58

    чтобы ответить на ваш вопрос нужна полная картина происходящего, - горят ли другие лампочки на панели, слышится ли шум топливного насоса в баке, щелкает ли реле стартера... Причины могут быть разные, это и глюкнувшая сигналка, и сгоревший предохранитель, проблемы с контактной группой замка зажигания, и другие. Задайте свой вопрос с максимально полным описанием в разделе вопрос-ответ.

    Валерий Ткаченко

    2014-10-12 17:21:05

    здравствуйте подскажите что может быть,зажигание включаешь не загорается чек и спираль стартер крутит машина не заводится

Подключение датчиков скорости и спидометров к контрольному устройству (тахографу) «Меркурий ТА-001».

1.

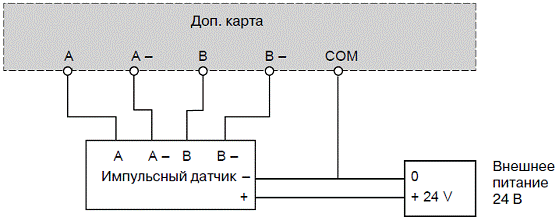

Подключение импульсного датчика скорости

На рисунке показан стандартный датчик скорости с разъёмом ISO 15170-B1-4.1-Ag/K3

Подключение датчиков с другими типами разъёмов производится аналогично, соответственно назначению контактов.

По линии D (контакт 4 на датчике) идёт шифрованный сигнал. Ввиду того, что КУ Меркурий ТА-001 не имеет европейского одобрения типа, использовать данный сигнал от большинства датчиков, в КУ Меркурий невозможно. Однако, рекомендуем прокладывать 4-х жильный кабель для возможных расширений.

Обращаем внимание, что для исполнений КУ АВЛГ 816.00.00-10…15 (серийные/заводские номера №№ 4при подключения датчиков с выходным каскадом типа ОК (открытый коллектор , см. таблицу 1 ниже) необходимо использовать кабель АВЛГ 816.21.00‑02, который поставляется по заказу или установить резистор Rd* 10 kOm±10% 0.125 Вт между контактами В1 и В3 тахографа (контакты 1 и 3 датчика), как это показано выше на схеме.

Для КУ исполнений АВЛГ 816. 00.00-16 и выше (серийные/заводские номера от №№ 000 и выше) дополнительный резистор на входе не нужен, т. к. он установлен на системной плате КУ.

Протестированные датчики :

Таблица 1

Производитель

Модель

Тип выхода

Примечание

ОК – открытый коллектор, требуется наличие резистора

АвтоПрибор

ОК – открытый коллектор, требуется наличие резистора

АвтоПрибор

ОК – открытый коллектор, требуется наличие резистора

2.

Подключение индукционных датчиков скорости и датчиков системы ABS

https://pandia.ru/text/78/003/images/image007_31.jpg" align="left">

На рисунке показан стандартный европейский спидометр с разъёмом: ISO 16844-2:2011 (такой же как на КУ). Подключение спидометров с другими типами разъёмов производится аналогично, соответственно назначению контактов.

В КУ с исполнениями АВЛГ816.00.00-10…15 (серийные номера №№ 4выходной каскад B7 был подключен на бортовое питание (12 или 24 V) через резистор. Поэтому, перед подключением следует проверить по техническому паспорту на спидометр какой уровень сигнала допустим на соответствующем входе спидометра.

Если Вход рассчитан на напряжение не более 9.5 V, то следует подключить резистор Rs* (показан на схеме). Номинал резистора выбрать согласно Таблице 2. Для КУ исполнений АВЛГ 816.00.00-16 и выше (серийные/заводские номера от №№ 000 и выше) дополнительный резистор устанавливать не нужно.

Таблица 2.

4.

Преобразование сигналов датчика скорости и передача их в CAN шину автомобиля.

В КУ исполнений АВЛГ 816.00.00-18 и выше реализована стыковка CAN шины КУ с CAN шиной автомобиля по протоколу FMS. В соответствии с протоколом КУ выдает на шину CAN информацию о скорости, времени, показаниях одометра и деятельности водителей.

5. Подключение КУ к автомобилю по CAN шине при отсутствии датчика скорости.

В некоторых автомобилях отсутствует датчик скорости, например, Форд-Транзит выпуска после 2009 г. При этом имеется шина СAN с протоколом обмена стандарта OBD-II. КУ подключается к CAN шине и информация о скорости передается в КУ из контроллера ABS. Выбор протокола обмена по шине CAN в КУ производится в режиме «Калибровка».

6. Подключение аналоговых входов.

КУ измеряет напряжение на аналоговых входах в диапазоне 0 .. 10 V, обеспечивая стабильное во времени преобразование. Никакой обработки (тарировки) сигнала (датчика) не производится, КУ просто транслирует измеренные уровни напряжения входа. Предполагается, что обработка измеренных уровней осуществляются на стороне службы мониторинга.

Распиновку входов см. в соответствующем разделе Инструкции по Эксплуатации КУ.

7. Подключение датчиков уровня топлива RS485.

В настоящее время поддержан ДУТ Omnicomm RS-485.

Распиновку входов см. в соответствующем разделе Руководства по эксплуатации КУ.

КУ самостоятельно настраивается на подключенный датчик.

Подключение КУ существенно зависит от его исполнения (модификации).

- Обозначение исполнения КУ в целом содержится:

· в паспорте КУ (свидетельство о приёмке)

· на заводском шильдике

АЛВГ 816.00.00-XX

XX Обозначения исполнения КУ.

На приведенных, для примера, рисунках:

где находится, признаки неисправности, как проверить, схема подключения, как снять датчик

Если на вашем ВАЗ 2114 отсутствуют показания спидометра — вы проверяете предохранители, а затем безошибочно диагностируете поломку сенсора скорости. При этом нестабильная работа холостого хода или вялый отклик на педаль акселератора отсылает владельца автомобиля на диагностику датчиков двигателя. А причина может быть вовсе не в них. Хотя датчик скорости на ВАЗ 2114 располагается в механической коробке передач, он может быть виновником проблем, которые с КПП не связаны.

Этот небольшой сенсор не просто считает пробег автомобиля и определяет мгновенную скорость движения.

Его данными пользуется электронный блок управления двигателем. С помощью датчика спидометра регулируются следующие параметры двигателя:

  • обороты холостого хода: ЭБУ сравнивает частоту вращения коленвала с реальной скоростью машины;
  • правильность формирования пропорции топливно-воздушной смеси;
  • мощность двигателя в текущий момент времени;
  • расход топлива, особенно при движении накатом: при закрытой дроссельной заслонке и фиксации скорости, топливо не поступает в форсунки.

Устройство и принцип работы

На инжекторных моторах десятого семейства ВАЗ устанавливались три поколения сенсоров скорости.

  • Электромеханический с тросиком, протянутым к спидометру. Вращательный момент передавался через шестеренчатый привод от коробки передач. Самый капризный в эксплуатации и ненадежный в показаниях вариант.
  • Электромеханический без тросика. Передача вращения по-прежнему шестеренчатая, электрический сигнал передавался по проводам.

    Оба этих датчика передавали обороты выходного вала с помощью сложной механики, которая часто выходила из строя.

  • Третье поколение получило надежную и неприхотливую схему Холла, в которой механические детали сводились к минимуму. Стало быть, надежность прибора по умолчанию была выше.

Эту конструкцию рассмотрим подробнее

Эффект Холла состоит в том, что при прохождении концентрированного электрического поля через магнитное, возникает электрический импульс. Чтобы его «материализовать», в магнитное поле помещается полупроводник, на концах которого и возникает вполне измеримое напряжение. Этот импульс является тем самым сигналом, который посылается в электронный спидометр и блок управления двигателем. Схема подключения датчика скорости наглядно демонстрирует принцип действия датчика скорости на автомобиле ВАЗ 2114.

Как видно, сигнал идет не только в блок спидометра.

В соответствие с принципом работы системы Холла, один оборот вала датчика формирует один электрический импульс. При этом никакой лишней механики: только входной вал прибора, соединенный с выходным валом МКПП.

Как импульсы преобразуются в скорость и пробег

Есть известная величина: длина окружности шины автомобиля. Разумеется, эта система работает правильно, только при установке штатной резины и нормального давления в шинах. ЭБУ и контроллер датчика снимает показания и пересчитывает их в пробег. То есть, одометр уже получил свою долю информации. Делим эту величину на время — получаем скорость движения.

Признаки неисправности датчика скорости ВАЗ 2114

Самый явный симптом — стрелка спидометра и одометр.

  • спидометр не показывает скорость или выдает заведомо неверные данные;
  • на одометре не меняются числа.

Эти поломки однозначно указывают на то, что сенсор не работает.

Кроме того, есть признаки, пересекающиеся с другими поломками систем управления двигателем:

  • на стоящем автомобиле плавают обороты холостого хода;
  • при движении накатом с отпущенной педалью акселератора, холостые обороты завышены;
  • вырос расход топлива;
  • при интенсивном разгоне наблюдаются провалы в тяге.

Почему ломается датчик скорости? Это связано с условиями эксплуатации. Постоянные вибрации, воздействие реагентов с дорожного покрытия, влажность.

Как проверить датчик скорости

Самый надежный способ — это диагностический сканер. Можно обратиться в профильный сервисный центр, и заодно проверить остальные системы автомобиля. Если у вас есть примитивный считыватель ошибок, типа китайского ELM 327, и программа диагностики на смартфоне — этого вполне достаточно. Ошибки сканера: Р0500 или P0503.

В принципе, владельцам подержанных автомобилей ВАЗ стоит установить продвинутый бортовой компьютер, который способен диагностировать подобные неисправности.

Наконец, самый простой способ — мультиметр. Чтобы выполнить проверку, надо знать, где находится датчик определения скорости на ВАЗ 2114.

Для доступа к устройству не обязательно лезть в яму. В районе внутреннего ШРУСа правого колеса, под дроссельной заслонкой, можно увидеть провод, идущий к коробке передач. Он приведет нас к искомому датчику.

  • Для начала надо снять разъем и проверить целостность проводки и чистоту контактов. Коррозию зачищаем мелкой наждачкой, оборванный провод перепаиваем.
  • Приподнимаем одно из передних колес домкратом, рычаг КПП на нейтрали. Подключаем щупы тестера ко 2 и 3 контактам в режиме измерения кОм. Покрутив колесо, можно вызвать изменение сопротивления датчика в пределах 3–10 кОм.
  • Можно снять датчик и проверить его так называемым стендовым способом. Для этого необходимо подать на него питание, и подключить мультиметр к минусовому и сигнальному разъему. На вал сенсора надеваем трубочку, и вращаем ее как можно быстрее. Показания прибора (напряжение) должны меняться в такт вращению.
  • При вращении вала руками, не должно быть закусываний, усилие небольшое, равномерное. Если вал вращается туго — внутри механическая поломка.

Проверка показала отрицательный результат – узел придется поменять

Для снятия и установки понадобится один инструмент: ключ на 22. Отворачивать гайку следует с осторожностью: резьба может прикипеть от неблагоприятных условий эксплуатации. Замена датчика скорости ВАЗ 2114 производится после очистки «посадочного» места на картере коробки передач. Обязательно проверьте состояние изоляции проводов и целостность разъема. Купите фирменный датчик у проверенного поставщика.

Перед подключением разъема необходимо смазать контакты консистентным составом для электрических соединений. Это на длительное время защитит контакты от коррозии. Обязательно закрепите сигнальный кабель, чтобы он не перетирался от вибрации.

Видео по теме

Расположение на схеме спидометра » НаДомкрат

На автомобилях с карбюраторным ДВС при отсутствии сложной автоматики двигателя и бортового контроллера принцип работы спидометра ВАЗ 2114 был достаточно простым, потому что спидометр был механическим. От привода, который стоял на МКПП, через тросик, сигнал проходил напрямую к спидометру и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива, возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости. Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

Датчик скорости ВАЗ 2114

Первые датчики скорости (ДС), которые устанавливались на только появившиеся инжекторные машины, уже не применяются. Они совмещали в себе электрический датчик и тросик привода спидометра. Второе поколение ДС от тросика спидометра избавилось, спидометр стали устанавливать электрический, но у этих датчиков скорости слабым местом было шестеренчатое соединение при установке на МКПП.

Третье поколение — это импульсный датчик скорости, принцип работы которого основан на эффекте Холла. Цена датчика скорости на ВАЗ 2114 отличается в зависимости от модификации прибора.

Что такое эффект Холла

Он заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнитное, в котором размещена полупроводниковая пластина, на ней возникает разность потенциалов, так называемое напряжение Холла.

Практическое применение в ДС этот эффект приобрел тем, что при движении это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем больше скорость движения, тем выше частота сигнала. Рассчитано, что за один километр пути ДС выдает 6004 импульсов. По интервалу между этими импульсами контроллер рассчитывает скорость движения машины.

Датчик скорости в общей схеме датчиков и приборов

Гадать, где расположен датчик скорости на ВАЗ 2114, долго не приходится. Ведь он выполняет, в том числе и функцию определения скорости движения. Конструктивно привод спидометра остался на том же месте, следовательно датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСА. Наилучший доступ к ДС можно получить снизу, если поставить машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 достаточно проста. В общей электрической схеме автомобиля он запитан через средний предохранитель, номиналом 7,5 А, который стоит на реле электровентилятора печки, в салоне. На комбинации приборов в передней приборной панели выводной штеккер с адресом — «ДС» и «контроллер управления двигателем» имеет один номер — «9».

Схема датчика скорости ВАЗ 2114

На что влияет датчик скорости? Напрямую он подключен к контроллеру и электронному спидометру. В работоспособном состоянии ДС выдает нужную информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме через формирование адекватных сигналов на ЭБУ.

Поскольку электронные приборы подвержены различным внешним воздействиям, которые приводят к сбоям в общей системе, надо внимательно относиться к профилактическим осмотрам и контролю за их работоспособностью. Так, бытует мнение, что если не работает спидометр на ВАЗ 2114, то однозначно отказал датчик скорости. Однако существуют методики контроля электронного спидометра. С помощью специальной аппаратуры на стенде можно определить его работоспособность.

Делается три замера на скоростях — 40, 80 и 120 км/час:

  • при этом показания спидометра в км/час должны быть соответственно — «40,35 — 44», «81,38 — 85», «122,07 — 127»;
  • а номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с электронным бортовым устройством многие автолюбители сталкивались с ситуацией, когда в блоке ошибок, загорается тот или иной сигнал, достаточно часто бывает, что после выключения двигателя и повторного запуска этот сигнал повторно не проявляется, поэтому у российских водителей порой вырабатывается недоверие к показаниям этого блока ЭБУ. Тем не менее, каждый водитель должен знать, какие ошибки, извещающие о проблемах с ДС, загораются на дисплее бортового компьютера.

  1. Р0500отсутствие сигнала датчика скорости.
  2. Р0503прерывающийся сигнал датчика скорости.

Действительно, достаточно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывов проводов ДС. Надо учитывать, где находится датчик скорости на ВАЗ 2114. МКПП испытывает в процессе эксплуатации сильную вибрацию, поэтому требуется уделять профилактическому осмотру этого датчика особое внимание.

Кроме появления на дисплее БК сигналов об ошибках, возможно появление других признаков неисправности ДС, к таким признакам специалисты относят:

  1. Неустойчивые, «гуляющие» обороты на холостом ходу, возможно самопроизвольное выключение ДВС при не нажатой педали газа.
  2. Неустойчиво работает или совсем не работает спидометр на ВАЗ 2114.
  3. Значительно повышается расход топлива.
  4. Снижается мощность двигателя.



Конечно, это не является однозначным диагнозом для ДС, могут быть и другие причины, например, проблемы с топливной системой. Однако, проверить работоспособность ДС, следует. И первое, что надо сделать — это прозвонить цепи и убедиться в исправности проводки. Убедиться в наличии заземления и поступления сигнала 12 В на контакты.

Известны несколько способов проверить работоспособность ДС:

  • снять проблемный датчик. С помощью вольтметра замерить выходное напряжение и частоту сигнала. Для этого, на ось датчика надеть пластиковые трубочки и раскрутить корпус до скорости 3-5 км/час. Чем быстрее вращается датчик, тем выше напряжение и частота;
  • второй способ не требует снятия датчика.

Поднять переднее колесо на домкрате так, чтобы его можно было раскрутить. Подсоединить вольтметр к контактам датчика. Раскрутить колесо и снимать показания с прибора, если напряжение и частота растут, адекватно раскрутке, то с датчиком все нормально.

  • третий способ предполагает проверку с помощью «контрольки» или лампочки.

Поднять переднее колесо на домрате, чтобы можно было его крутить. Вначале от датчика надо отсоединить импульсный провод. Включить зажигание. «Контролькой» найти «плюс» и «минус». Соединить «контрольку» с проводом «Сигнал» и раскрутить колесо. При нормально работающем датчике должен загореться «минус». Если нет контрольного инструмента, то можно воспользоваться лампочкой. Для этого к ней надо присоединить провода.

Подключить один провод к плюсу аккумулятора, а второй к разъемному выходу «Сигнал». Вращать колесо. Если лампочка моргает, значит датчик исправен.

  • автолюбители отработали методику проверки привода ДС.

Для этого необходимо поднять одно колесо на домкрат и снять датчик скорости. Нащупать привод датчика и вращать колесо. При нормально работающем приводе пальцами можно почувствовать как он вращается. И если нет никаких заеданий, значит привод в порядке.

Если же в результате проверки определено, что не работает датчик скорости, то необходимо его снять и заменить на новый. Дефицитной эта запчасть не является, поэтому можно легко узнать сколько стоит датчик скорости на ВАЗ 2114.

Схема подключения датчика скорости: соединения и правила включения

Деталь, измеряющая скорость движения автомобиля, более известная как ДС, расположена в верхней части КПП и передает системе управления информацию о том, за какое расстояние коленчатый вал совершает фиксированное количество оборотов. Существуют и детекторы с несколько иным принципом работы, например снятие данных с датчика ABS.

 Загрузка ...

Схема подключения датчика скорости

Схема подключения датчика скорости

На графическом изображении автомобильной системы можно увидеть, что от искомого анализатора отходят три провода. В большинстве случаев так и бывает, исключая некоторые марки автомобилей, на которых используются анализаторы с четырьмя проводами.

Вернемся к трехпроводному варианту:

  • три провода, которые подключены к анализатору, – это плюс, минус и сигнал;
  • плюсовой провод отвечает за питание ДС и уходит от него к измерителю уровня тормозной жидкости. Это позволяет датчику получать питание все то время, пока движок работает;
  • минусовой провод требует подсоединения к ближайшему аналогичному проводу, либо закрепляется по месту;
  • и третий — сигнальный — провод идет к самому спидометру, передавая таким образом скорость автомобиля, с которой тот двигается в данный момент времени.

Схема подключения датчика скорости может, на первый взгляд, показаться сложной и запутанной. Но, если приложить чуть усилий и изучить ее вместе с инструкцией, то разобраться в этом переплетении проводов и соединений не составит особого труда. А полученные в результате знания могут здорово облегчить в дальнейшем ремонт и обслуживание своего автомобиля.

Датчик скорости автомобиля Нива Шевроле

Устройство, используемое в этой машине, электронного типа, работающее согласно эффекту Холла. Он передает сигнал на блок управления каждый раз, когда автомобиль проходит один километр (это примерно 6004 импульсов). Чем быстрее едет машина, чем чаще датчик передает сигнал.

Схема датчика скорости подобного типа представляет собой катушку, сердцевик и полупроводник, которые во время работы прибора создают магнитное поле. От анализатора идут три провода, о которых было уже сказано выше, так что повторять нет смысла.

Располагается ДС Нивы на КПП, как и во многих других машинах, напрямую контактируя с валом.

Причины неисправности детектора:

  • короткое замыкание;
  • загрязнение;
  • повреждение цепи или контактов;
  • износ;
  • производственный брак;
  • механическое повреждение.

Датчик скорости Нива Шевроле

Признаки поломки:

Полезная информация
1сбои в работе спидометра, вплоть до полной невозможности его включения
2сигнал индикатора на приборной панели
3код ошибки бортового компьютера
4перерасход горючего
5затрудненный запуск двигателя
6слабая мощность мотора

Замена анализатора подразумевает стандартный набор действий –  отключить аккумулятор, с датчика снимается блок проводов, демонтируется сам датчик (в Ниве Шевроле он выкручивается ключом), после чего производится замена сломанной детали на новую и обратная сборка системы.

Остается завести автомобиль и проверить работоспособность. Все манипуляции занимают минимум времени, если только резьба не подверглась коррозии. В таком случае, необходимо смазать прибор специальным составом и дождаться, пока он подействует.

Рекомендуем купить

Как подключить тахограф?

Эти приборы обязывают устанавливать в автомобилях дальнего следования — рейсовые автобусы, дальнобойные фуры, такси и так далее.

Но не запрещается снабжать таким прибором любой автомобиль по желанию его владельца.

Данный прибор измеряет скорость, а также физическое состояние водителя, режим отдыха и так далее.

Подключение тахографа производится в цепь между датчиком скорости и спидометром, благодаря чему данные с ДС попадает одновременно в два устройства.

При установке данного устройства необходимо соблюсти некоторые правила:

  1. антенну прибора не рекомендуется размещать на поверхности, сделанные из металла;
  2. провода рекомендуется разместить таким образом, чтобы они не подвергались воздействию, так как являются довольно хрупкими и могут быть испорчены даже солью, которой зимой посыпают дороги;
  3. если при установке тахографа вдруг перестал функционировать спидометр, может возникнуть необходимость параллельного подсоединения его к ДС.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

схема, разъем и признаки неисправности регулятора привода спидометра

Каждый автомобиль должен быть оснащен рабочим датчиком скорости (ДС). Это устройство позволяет точно определить скорость передвижения транспортного средства и вывести информацию об этом на спидометр. Эксплуатация авто с нерабочим ДС не допускается, поскольку это может привести к созданию аварийной ситуации на дороге. Как проверить датчик скорости и произвести замену устройства своими руками — об этом читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

  • привода спидометра;
  • корпуса;
  • а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:

  • спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
  • в работе двигателя, в частности, на холостых оборотах проявляются сбои;
  • увеличился расход топлива;
  • работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
  • двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
  • если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
  • в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
  • в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).

Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.

Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.

Проверка работоспособности

Есть несколько вариантов диагностики ДС.

Первый способ проверки, с помощью мультиметра:

  1. Сначала необходимо демонтировать ДС.
  2. Затем, используя тестер, следует определить, за что отвечает каждый контакт на разъеме, вам необходимо найти именно импульсный.
  3. После этого положительный щуп тестера необходимо подключить к данному контакту, а отрицательный — к силовому агрегату либо кузову машины.
  4. Далее, на ось контроллера следует установить кусок трубки и начать его вращать с невысокой скоростью. При этом следите за показаниями контроллера — чем больше будет скорость вращения ДС трубкой, тем выше будут значения на дисплее тестера и параметр напряжения (автор видео — канал REMONTYCA).

Второй способ, без снятия контроллера:

  1. Используя домкрат, вам необходимо будет приподнять переднее колесо авто. Какое именно — правое или левое — неважно.
  2. Затем тестер следует подключить к проводке ДС.
  3. После этого вы начинаете руками вращать колесо авто и следить за показаниями на дисплее тестера. Если импульсы есть, то это говорит о том, что ДС работает в нормальном режиме.

Если мультиметра у вас нет, то можно произвести диагностику ДС при помощи контрольной лампочки либо любой другой лампы на 12 вольт.

Процедура проверки выполняет аналогично вышеописанному методу:

  1. Сначала от ДС необходимо отключить импульсный кабель.
  2. При включенном зажигании, используя контрольку, нужно найти положительный и отрицательный контакты.
  3. Затем переднее колесо авто поднимается на домкрате.
  4. Далее, контрольку необходимо подключить к сигнальному проводу. Колесо надо вращать — если в этот момент на контрольке загорелся минус, это говорит о работоспособности ДС (автор видео — канал PivovarovNikolay).

Что касается обычно лампочки на 12 вольт, то ее необходимо подключить к аккумуляторной батарее, а также сигнальному контакту. Если используется работоспособный ДС, то источник освещения будет мигать. В том случае, если диагностика показала, что ДС рабочий, то необходимо произвести проверку работоспособности его привода. Чтобы сделать это, поддомкратьте переднее колесо, нащупайте привод ДС, после чего ногой вращайте подвешенное колесо, а рукой контролируйте, вращается ли устройство или нет.

Инструкция по замене своими руками

Процедура самостоятельной замены выглядит следующим образом:

  1. Для начала необходимо отключить зажигание, открыть капот и отсоединить клеммы от аккумулятора.
  2. Далее, вам нужно будет найти сам ДС. Как сказано выше, место расположения контроллера может отличаться, поэтому уточните место монтажа в сервисной книжке. Когда ДС будет найден, вам необходимо будет произвести очистку места вокруг контроллера от грязи. Это делается для того, чтобы не допустить попадания загрязнений в трансмиссию.
  3. Отсоедините разъем питания от датчика скорости.
  4. Далее, вам потребуется гаечный ключ для откручивания девайса. В том случае, если с первого раза открутить устройство не получается, не нужно прикладывать силу, поскольку это может привести к повреждению корпуса (обычно он выполнен из пластика). Лучше обработайте ДС жидкостью WD-40 и подождите несколько минут.
  5. Когда устройство будет снято, необходимо произвести монтаж нового контроллера, затем подключить новый датчик.
  6. Если ваш автомобиль оборудован блоком управления, то после замены необходимо обнулить его ошибки. Бывает такое, что из-за того, что ошибка не обнулена, на приборной панели продолжает гореть индикатор, а блок управления посылает сигналы о его неисправности.

Фотогалерея «Меняем датчик скорости»

 Загрузка ...

Видео «Наглядная инструкция по замене ДС»

Предлагаем более наглядно ознакомиться с процессом замены датчика скорости на примере автомобиля ВАЗ 2110 (автор ролика — канал В гараже у Сандро).

Как проверить датчик скорости

Смотрите также

Неисправность датчика скорости

Проверка датчиков двигателя

Датчик скорости

Если двигатель глохнет в режиме холостого хода, то, скорее всего, вам потребуется проверка нескольких датчиков (ДМРВ, ДПДЗ, РХХ, ДПКВ) дабы определить виновника. Ранее мы рассматривали методы проверки:

Теперь к этому списку добавится и проверка датчика скорости своими руками.

Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах, а также, используя РРХ, управляет потоком воздуха, обходящим дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.

Принцип работы датчика скорости

Устройство датчика скорости большинства современных автомобилей основано на эффекте Холла. В процессе его работы он передается на ЭБУ автомобиля частотно-импульсные сигналы через короткие промежутки времени. В частности, за один километр пути датчик передает около 6000 сигналов. При этом частота передачи импульсов прямо пропорциональна скорости движения. Электронный блок управления на основании частоты поступления сигналов автоматически вычисляет скорость передвижения машины. Для этого в нем заложена программа.

Непосредственно датчик скорости расположен рядом с коробкой передач, в частности, в механизме привода спидометра. Точное нахождение отличается у разных марок автомобилей.

Как определить, что датчик скорости не работает

Сразу стоит обратить внимание на такие признаки неисправности как:

  • отсутствует стабильность холостого хода;
  • неправильно функционирует или вообще не функционирует спидометр;
  • увеличенный расход топлива;
  • сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Расположение датчика скорости

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол.

Часто провода подвергаются разрыву около штекера, потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, да и на других тоже, зачастую установлен датчик, который работает согласно эффекту Холла (как правило, выдает 6 импульсов за один полный оборот). Но есть и датчики другого принципа: язычковые и индуктивные. Первым рассмотрим проверку наиболее популярного ДСА — основанного на эффекте Холла. Он датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.

Проверка датчика скорости

Вначале нужно выяснить, есть ли заземление и напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении.

Способ 1 (проверка вольтметром)

  1. Демонтируем датчик скорости.
  2. Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
  3. Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать, можно надеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

  1. Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли.
  2. Соединяем контакты датчика с вольтметром.
  3. Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (проверка контролькой или лампочкой)

  1. Отсоединяем от датчика импульсный провод.
  2. С помощью контрольки ищем "+" и "–" (предварительно включив зажигание).
  3. Одно колесо вывешиваем как в предыдущем способе.
  4. Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит "-", то датчик скорости рабочий.

Проверка ДС тестером

Проверка привода датчика скорости

  1. Поднимаем на домкрат машину, чтобы вывесить любое переднее колесо.
  2. Ищем пальцами привод датчика, который торчит из коробки.
  3. Ногой вращаем колесо.

Привод датчика скорости

Проверка привода ДС

Пальцами чувствуем, работает ли привод и работает ли он стабильно. Если все не так, то разбираем привод и обычно находим поврежденные зубья на шестернях.

Проверка ДС с язычковым переключателем

Датчик подает сигналы по типу прямоугольных импульсов. Цикл составляет 40-60%, а переключение происходит от 0 до 5 вольт или от 0 до напряжения аккумулятора.

Проверка индукционного ДС

Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Здравствуйте! FF1 2004г.в.. при трогании с места не показывает спидометр, соответственно, не блокируются замки дверей. Затем на ходу, в какой-то момент появляется показатель скорости и срабатывает блокировка дверей. Иногда показания скорости могут пропасть на ходу. Как проверить датчик скорости и проводку?

Проверьте диагностическим сканером, какую скорость видит ЭБУ, какая фактическая и какая на щитке приборов, проблема может быть например в самом щитке приборов.

Всем привет у меня есть одна проблемка на спидометре когда я включаю зажигание мне показует 20км/ч нажимаю на газ сразу же спидометр показует 60км/ч все контакты проверял провода в порядке снял спидометр все хорошо не знаю что делать датчик скорости смотрел все в порядке

Если датчик исправен и шестерня не слизалась, то возможно нет питания на датчик или же где то обрыв/коротыш в его проводке. К тому же в показаниях на приборке участвует ЭБУ и АБС. возможно потерялся провод от блока ЭБУ, до панели приборов либо от АБС (надо бы прозванивать провод от спидометра, до блока АБС). Не исключено что приборка вышла из строя.

Доброго всем время суток у меня такая беда не работает спидометр и одометр Авто у меня Hyundai Santa Fe 2 2007гв. Проверил шестерню привода датчика скорости все ок, как сам датчик прозвонить или проверить не знаю. Датчики которые индуктивные на коробке стоят рабочие проверял путем исключения на все загорался чек, в чем еще может быть причина не знаю так как с сканером ездишь на скане скорость показывает на спидометре "0" может у кого было кто подскажет.

Ребята, всем добрый день! Подскажите, пожалуйста! У меня лада 14 и совсем недавно стали плавать обороты, почти глохнет, работает не равномерно.Диагностика показала датчик распредвала, сделали замену датчика на новый- результата нет. кстати и не работает спидометр и тахометр. В чем может быть причина?

Спасибо, обстоятельная статья! А еще более понятней будет как пожно проверить датчикскорости еслипосмотреть и видео канала ВЧ: https://youtu.be/qiDmZLUuTMI

Спасибо за очень понятное и доступное описание самостоятельной проверки датчика скорости. Благодаря инструкции и у меня получилось самостоятельно это сделать. Оказался действительно подыхающим.

Добрый день! У Субару Аутбек 2007 год. Загорает чек. По коду ошибок выясняется P0500 — датчик скорости цепи. Но там их оказывается три датчика. Вопрос как определить какой из них не работает? Или как по другому проверить?

Причина не всегда только в датчике скорости (такое поведение также может появляться при окислении контактов в его разъеме), хотя если он начинает врать, то это именно в нем и дело. Возможно проблема кроется в самой приборке, тогда приходится разбирать, проверят механизм привода стрелки. На автомобилях с тросиковым приводом, зачастую такая неисправность скрыта либо в старом масле на шестеренках, либо износившемся квадрате на концу тросика или же помогает смазка того самого тросика.

Машина Volkswagen Multivan T5 2012 года. Иногда при разгоне стрелка скорости дрожит/дергается. В ETKA искал этот датчик так и не нашёл. В чем может быть проблема?

У меня Галант 8 (акула) перестал показывать спидометр и обороты без нагрузки развивает хорошо только стоит воткнуть D оборот показывает 2500 и нет 3-й соответственно и 4-й. Коробка акпп . Может ли быть причина датчик скорости. B кстати датчик скорости какой то магнитный.. С нетерпением жду ответа знатоков!

У меня на тойоте сигнал с датчика сперва идет на панель приборов, а с неё на преобразователь сигнала для ЭБУ, а потом уже и в ЭБУ.

Полезная статья, но малость наврали вначале. Написано что датчик скорости отсылает свои сигналы другому датчику — это неправда. Все датчики в первую очередь посылают свои сигналы в ЭБУ, а уже тот решит что делать дальше исходя из всех данных поступивших от других датчиков.

Какие цифры показывает мультиметр при проверке обеих датчиков? Вполне возможно что датчик не тот стоит. При покупке нового датчика действительно нужно смотреть на его номер! При внешней схожести калиновские и приоровские датчики не взаимозаменяемые. С 2011 года вроде ставили приоровские датчики. А еще кстати не исключено что намагниченный диск внутри коробки соскочил со своих креплений (бывают и такие случаи).

Автомобиль Калина 11 года выпуска, спидометр показывает занижение скорости. Не могу найти причину. Снял старый датчик скорости поменял на новый та же картина. Коробка передач как на Приоре. Может не тот датчик поставил? Приборы работают, стрелки все ходят проверял. Подскажите что делать что смотреть?

очень интересный случай! Вы задавали этот вопрос нашим экспертам в разделе вопрос/ответ? если нет, то скопируйте и задайте именно в том разделе!

Добрый День! Машина ниссан блюберд силфи, японец. Диагностика показала неисправность этого дачика, до этого менял привод в сборе! Когда машина была без привода, чудо мастер на моих глазах переключал автомат вручную за рычаг который идёт из коробки! на вопрос для чего? тупо мычит! Сейчас машина со второй на третью добавляет около тысячи оборотов, плюс чувствительный толчок! и моргание овердрайва 16 раз! именно когда машина прогретая! на холодную едет нормально и не моргает! И ещё один момент, автомат перестал показывать на приборке первую скорость, она включается, машина едет как на второй, т.е. работают первая и вторая передача. Подскажите пожалуйста в чём проблема. Рекомендовали Вас как профессионалов своего дела. Заранее спасибо!!

Спасибо за совет! Очень нужен и познавателен.

С такими вопросами нужно обращаться к нашим экспертам в сервисе atlib.ru/qa Вы не указали марку авто по этому можем дать общие рекомендации как можно выяснить кто в этой ситуации виноват: 1. Вынуть тросик из коробки и покрутить его, если спидометр не реагирует смотреть тросик и спидометр. 2. Проверить электрику спидометра, если напряжение не подходит, смотреть электрику (в первую очередь предохранители). 3. Вынуть ДС, вставить тросик в коробку передач и проехать немного (не обращая при этом внимания на СЕ), если спидометр работает — не рабочий датчик! Если же спидометр электронный то должна быть функция самодиагностики. На разных авто этот режим может включатся по разному. На ВАЗе вот например, удерживая кнопку сброса суточного пробега включаем зажигание. Должны все стрелки забегать и соответственно спидометра в том числе. Если она стоит на месте — значит проблема в спидометре. При исправном датчике, может быть нарушен контакт от датчика к спидометру.

Здравствуйте. Подскажите пожалуйста что может быть. Датчик скорости исправен, импульс есть. На спидометр этот импульс приходит, но спидометр не работает. Может ли быть импульс слабым или дело в спидометре?

чтобы ответить на ваш вопрос нужна полная картина происходящего, — горят ли другие лампочки на панели, слышится ли шум топливного насоса в баке, щелкает ли реле стартера. Причины могут быть разные, это и глюкнувшая сигналка, и сгоревший предохранитель, проблемы с контактной группой замка зажигания, и другие. Задайте свой вопрос с максимально полным описанием в разделе вопрос-ответ.

здравствуйте подскажите что может быть ,зажигание включаешь не загорается чек и спираль стартер крутит машина не заводится

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств — дело неблагодарное. В гаражных условиях сделать это вряд ли получится и единственное, что можно предпринять — очистить контакты от окисления (бывает проблема в этом).

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

  1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
  2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
  3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
  4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
  5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
  6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал.

Как проверить датчик скорости, какие они бывают и где расположены на автомобилях ВАЗ 2110 (2111, 2112 или 2115).

Для чего нужен датчик скорости.

Электронный датчик скорости (ЭДС) ВАЗ-2110 (2111, 2112 или 2115) — небольшое электронно-механическое устройство, смонтированное на коробке передач. Оно предназначено для определения текущих параметров вращения ведущих колес с последующим преобразованием их величины в пропорциональные электрические импульсы.

Принцип работы датчика скорости

  • Принцип работы, как и назначение, аналогичны датчикам Холла.
  • Электроимпульсы поступают на контроллер (ЭБУ), который корректирует режим двигателя в зависимости от динамики перемещения автомобиля.
  • С учетом того движется машина или стоит, контролер изменяет обороты ХХ путем регулировки подачи воздуха в обход заслонки.

Типы датчиков скорости, их отличия. Где находится датчик скорости.

Электронными 6-импульсными датчиками комплектуются машины с инжекторными моторам, запущенные в серию с 2006 года.

На карбюраторных «Самарах» иногда можно встретить 10-импульсные ЭДС.

  • До 2006 года на ВАЗ-овских автомобилях применялись механические устройства в виде особых вставок между тросами указателей скорости и выходами шестерен КПП.
  • Ключевое отличие различных типов ЭДС в отсутствии проводов и присоединительных разъемах. Например, изделиями с круглыми (овальными) портами оснащаются системы GM или «Янтарь» В то же время для Bosh применяются беспроводные версии с разъемами квадратной формы.

    • На ВАЗ-2110 (2111, 2112) датчики скорости монтируются на корпусах коробок немного правее по ходу непосредственно у щупа контроля масла.
    • Устройство легко найти, посмотрев в район правого шруса.
    • На ВАЗ-2115 электронный прибор смонтирован сверху на передней части КПП (по ходу) непосредственно над дифференциалом. На корпусе коробки изделие с подключенным кабелем зафиксировано одним болтом.

    Неисправности датчика скорости

    Характерными симптомами выхода из строя электронного датчика скорости могут быть:

    • отсутствие электросигналов — код ошибки Р0500;
    • прерывистые электросигналы с ЭДС — код ошибки Р0503;
    • стрелка хаотично перемещается в разные стороны, неверные показания или другие виды некорректной работы указателя скорости;
    • неустойчивая работа мотора на ХХ: перебои, плавающие обороты и пр.;
    • увеличенный расход;
    • провалы мощности, при нажатии на педаль двигатель не «набирает» обороты и пр

    Причин неполадок с Электронного Датчика Скорости также может быть несколько, например:

    • разрыв электроцепи питания,
    • окисление контактов,
    • обрыв соединительных проводов или износ механического привода датчика.

    Как проверить датчик скорости

    Чаще всего выход из строя ЭДС является следствием разрыва электроцепи. Поэтому сначала целесообразно проверить целостность проводки и состояние разъемов (контактов).

    Проверку работоспособности электронного датчика легко выполнить своими руками при наличии мультиметра. Для этого следует предварительно демонтировать изделие. Затем определите контакт, через который передаются электроимпульсы.

    Обычно он расположен посредине колодки.

    1. Соедините его с плюсовым проводом измерительного прибора.
    2. Замкнув минусовый кабель на корпус машины, вращайте шток ЭДС в пределах скорости 5 кмч.
    3. Проверьте показания мультиметра.
    4. При увеличении интенсивности вращения, показания прибора (частота и напряжение) должны пропорционально возрастать.

    Схема датчика скорости ваз / распиновка

    Как заменить и подключить датчик скорости на ваз своими руками, особенности.

    Независимо от типа датчика скорости, его замену и подключение можно выполнить своими руками без наличия особой квалификации или специальных знаний.

    Наиболее сложной эта операция является для ВАЗ-2115, поэтому ее и рассмотрим. Для работы, помимо нового ЭДС, достаточно штатного набора инструментов, который есть у каждого автовладельца, в частности, понадобится ключ на 22.

    • После выключения зажигания, откройте капот машины.
    • Для удобства доступа к датчику демонтируйте адсорбер, предварительно выкрутив гайки.

    • Зажмите крепеж и вытащите разъем вместе с проводами.
    • С помощью ключа на 22 поверните ЭДС против часовой стрелки, пока изделие не «выйдет» из посадочного места.

    • Хорошо зачистите посадочное место от загрязнений, исключая попадание мусора внутрь коробки.
    • Установите новый ЭДС так, чтобы пазы были совмещены со втулками.

    • Закрутите датчик путем вращения по часовой стрелке, а потом соедините разъем.

    Помните, даже малейший перекос датчика при монтаже может привести к повреждению пластиковых зубьев ведущей шестерни. Поэтому в процессе его установки соблюдайте максимальную осторожность.

    Деталь, измеряющая скорость движения автомобиля, более известная как ДС, расположена в верхней части КПП и передает системе управления информацию о том, за какое расстояние коленчатый вал совершает фиксированное количество оборотов. Существуют и детекторы с несколько иным принципом работы, например снятие данных с датчика ABS.

    Схема подключения датчика скорости

    Схема подключения датчика скорости

    На графическом изображении автомобильной системы можно увидеть, что от искомого анализатора отходят три провода. В большинстве случаев так и бывает, исключая некоторые марки автомобилей, на которых используются анализаторы с четырьмя проводами.

    Вернемся к трехпроводному варианту:

    • три провода, которые подключены к анализатору, – это плюс, минус и сигнал;
    • плюсовой провод отвечает за питание ДС и уходит от него к измерителю уровня тормозной жидкости. Это позволяет датчику получать питание все то время, пока движок работает;
    • минусовой провод требует подсоединения к ближайшему аналогичному проводу, либо закрепляется по месту;
    • и третий — сигнальный — провод идет к самому спидометру, передавая таким образом скорость автомобиля, с которой тот двигается в данный момент времени.

    Схема подключения датчика скорости может, на первый взгляд, показаться сложной и запутанной. Но, если приложить чуть усилий и изучить ее вместе с инструкцией, то разобраться в этом переплетении проводов и соединений не составит особого труда. А полученные в результате знания могут здорово облегчить в дальнейшем ремонт и обслуживание своего автомобиля.

    Датчик скорости Нива Шевроле

    Полезная информация
    1 сбои в работе спидометра, вплоть до полной невозможности его включения
    2 сигнал индикатора на приборной панели
    3 код ошибки бортового компьютера
    4 перерасход горючего
    5 затрудненный запуск двигателя
    6 слабая мощность мотора

    Замена анализатора подразумевает стандартный набор действий – отключить аккумулятор, с датчика снимается блок проводов, демонтируется сам датчик (в Ниве Шевроле он выкручивается ключом), после чего производится замена сломанной детали на новую и обратная сборка системы.

    «>

    Датчик холостого хода ВАЗ 2110, 21214, 2107, 2112, 2109, 2115

    Скоординированная работа ДВС возможна только при исправности всех его узлов и механизмов. Для этого автомобиль оснащается различными датчиками и подсистемами, среди которых особого внимания заслуживает датчик холостого хода. Что это за деталь и насколько она важна для отечественных моделей ВАЗов? Ответы на эти вопросы вы узнаете в нашей сегодняшней статье.



    Назначение и конструкция

    Датчик холостого хода (ВАЗ «Форсунка 1.6 ”) - это устройство, контролирующее обороты двигателя на холостом ходу. С его помощью двигатель внутреннего сгорания может поддерживать оптимальные условия эксплуатации, тем самым увеличивая срок службы всех его компонентов.
    Кроме того, холостой ход может прогреть двигатель до рабочей температуры в холодный период времени. Таким образом, датчик холостого хода (в том числе ВАЗ 2110) играет значительную роль в работе ДВС автомобиля. Кстати, он состоит всего из трех компонентов:

    ,
      ,
    1. , пружина.
    2. Шаговый двигатель.
    3. Стебель с конической иглой на конце.

    Более подробная конструкция этого элемента представлена ​​на картинке ниже:


    Как видите, конструкция HX очень проста, поэтому с ремонтом и заменой этого устройства можно будет справиться с помощью своими руками.



    Где датчик холостого хода ВАЗ 2107?

    На автомобилях семейства ВАЗ датчик холостого хода расположен на корпусе дроссельного узла, рядом с механизмом положения дроссельной заслонки.Он фиксируется двумя винтами.

    Принцип работы

    Суть датчика холостого хода заключается в открытии и закрытии канала в обход заслонки. При работающем двигателе датчик частоты вращения коленчатого вала сообщает контроллеру (информация часто передается с помощью специальных тегов) о скорости детали.



    В свою очередь, контроллер решает, закрыть или открыть клапан. Более того, он руководствуется различными расчетами и алгоритмами. Далее датчик холостого хода получает команду, которую необходимо выполнить.Таким образом, при нажатии / вытягивании штока иглой происходит уменьшение или увеличение подачи топлива в двигатель.

    Признаки неисправности

    На неисправность датчика холостого хода могут указывать следующие признаки:

    • «Плавающий» двигатель на холостом ходу.
    • Плохой запуск двигателя даже при нажатой педали газа. Часто это причина того, что игла датчика перекрывает канал.
    • При прогреве автомобиля обороты двигателя не увеличиваются.
    • Внезапное отключение двигателя на нейтрали.
    • Заметное падение скорости после включения таких потребителей энергии как печка, кондиционер, фары и магнитола.

    Перечисляя симптомы неисправности датчика холостого хода, следует отметить, что аналогичные «симптомы» могут быть вызваны другими устройствами (например, топливным фильтром или свечами), которые связаны с системой подачи топлива. Поэтому перед заменой датчика холостого хода ВАЗ 2110 следует провести диагностику на исправность ряда других важных деталей.Только убедившись, что DX неисправен, мы можем приступить к его замене. В противном случае вся работа не принесет желаемого результата.

    Проверка на исправность



    Как проверить датчик холостого хода ВАЗ 2110 на исправность? Для начала нужно найти сам механизм и снять с него блок проводов. Если на вашем автомобиле двигатель ВАЗ объемом 1,6 литра, сначала открутите 2 фиксатора дроссельного узла и отодвиньте его на 10 мм от ствольной коробки.

    Далее рисуем схему датчика и смотрим, подходит ли для него напряжение.Для этого используется обычный вольтметр. Чтобы определить напряжение, сначала подключите отрицательную клемму к земле и подключите ее к клеммной колодке «A» и «D» (они часто отмечены на клеммной колодке). Теперь включите зажигание и посмотрите на вольтметр: если напряжение на шкале меньше 12 вольт, вероятно, батарея разряжена. Если признаков подачи тока нет вообще, неисправна вся схема или электронный блок управления.

    Если вольтметр показал напряжение 12 вольт и более, продолжить эксперимент.Выключаем зажигание и начинаем проверку самого датчика холостого хода ВАЗ 2110. Клеммы тестера подключаются к клеммам A, B, C и D. В этом случае общее сопротивление должно колебаться в пределах 50-55 Ом. После этого необходимо померить сопротивление попарно - его значения должны быть бесконечно большими. Если датчик холостого хода (например ВАЗ 21214) дает другие показания, значит, он неисправен и подлежит замене. Если значения соответствуют норме, скорее всего, проблема кроется в свечах или других элементах автомобиля.В этом случае нужно отправиться на СТО для диагностики.



    Как проверить DX на исправность? Метод № 2

    Можно использовать альтернативный метод. Для этого полностью снимаем датчик холостого хода и подсоединяем к нему блок. Затем, слегка нажав пальцем на кончик иглы DXX, проверьте, насколько она продвинулась. В идеале исправный датчик в момент выключения зажигания полностью выдвигает этот элемент. Таким образом, ваш палец должен почувствовать легкую тряску.Если этого не произошло, значит, устройство неисправно и его необходимо заменить. Но DXX можно восстановить, но об этом позже.

    Как заменить датчик холостого хода (ВАЗ 2109-2115) своими руками?

    Перед началом работ необходимо обесточить бортовую систему автомобиля. Для этого снимите с АКБ отрицательную клемму. Далее отключается колодка с проводами, идущими к датчику от дроссельного патрубка. Требуется нажать пальцем на пластиковую защелку-защелку.

    После этого откручиваются два крепежных винта, и датчик снимается с форсунки. Иногда здесь могут возникнуть проблемы - винт, который находится рядом со ствольной коробкой, при откручивании может выпасть. Чтобы этого не произошло, рекомендуется сначала снять левый крепежный механизм, а затем открутить правый. На следующем этапе немного потяните датчик на себя и открутите правый винт. Благодаря такой последовательности вы не потеряете крепеж и значительно ускорите процесс демонтажа.

    Итак, старый датчик успешно снят с автомобиля. Теперь вам нужно установить на его место новый. В целом установка DXX аналогична снятию, только в обратном порядке. Однако перед работой специалисты рекомендуют нанести на уплотнительное кольцо несколько капель моторного масла. В этом нет необходимости, но этим действием вы значительно упростите работу по установке датчика на свой автомобиль.



    Калибровка механизма

    Теперь можно переходить к завершающему этапу - калибровке DX.На всех отечественных автомобилях эта процедура полностью автоматизирована, поэтому все, что от вас требуется, это поставить минусовую клемму, включить зажигание на 5-10 секунд и снова выключить. Все, калибровка сенсора успешно завершена. Автомобиль полностью исправен.

    Как восстановить датчик холостого хода?

    В некоторых случаях для восстановления этой детали достаточно ее тщательно очистить. Очистка самого датчика - очень простой процесс, и для ремонта достаточно иметь только инструмент WD-40.



    Итак, как восстановить датчик холостого хода ВАЗ 2112? На первом этапе к дроссельному узлу крепятся две гайки. У последнего, как и в случае с заменой, отводится 10 миллиметров в сторону. Далее от датчика отключают проволочную колодку. WD-40 наносится на ватный тампон и тщательно очищает все каналы. Затем с помощью отвертки Phillips откручиваются два болта, фиксирующие датчик холостого хода ВАЗ 2110. Если здесь нет крепежа, придется снимать дроссельную заслонку целиком.Далее механизм вытаскивается. Если он покрыт маслом и черной грязью, то, помимо очистки DX, потребуется очистить всю дроссельную заслонку.

    Далее WD-40 наносится на коническую иглу с пружиной. Таким образом, через несколько минут механизмы сенсора очистятся от грязи. Затем устройство просушивается, и его можно смело устанавливать на место. Перед установкой проверяется расстояние от иглы до корпуса прибора (оно должно быть 23 миллиметра). На данном этапе датчик холостого хода ВАЗ 2115 можно считать успешно отремонтированным.Машина снова может нормально работать.

    Итак, мы выяснили, как устроен датчик холостого хода ВАЗ 2114 (и другие модели). И способ его замены / восстановления.

    Коды неисправностей на Acura MDX

    P0101 Выход датчика массового расхода воздуха из диапазона

    P0102 Низкий уровень сигнала в цепи датчика массового расхода воздуха

    P0103 Высокий уровень сигнала в цепи расходомера воздуха

    P0106 ​​Выходное напряжение датчика вне допустимого диапазона

    P0107 Низкий уровень сигнала датчика давления во впускном коллекторе

    P0108 Высокий уровень сигнала цепи датчика давления во впускном коллекторе

    P0112 Низкая цепь сигнала датчика уровня температуры

    P0113 Высокий уровень сигнала в цепи датчика температуры

    P0116 Выходной сигнал датчика температуры охлаждающей жидкости вне допустимого диапазона

    P0117 Низкий уровень сигнала цепи датчика температуры охлаждающей жидкости двигателя

    P0118 Высокий уровень сигнала цепи датчика температуры охлаждающей жидкости двигателя

    P0121 Выходной датчик положения дроссельной заслонки диапазона

    P0122 Низкий уровень сигнала в цепи датчика положения дроссельной заслонки

    P0123 Высокий уровень сигнала в цепи датчика положения дроссельной заслонки

    P0128 Недостаточная температура охлаждающей жидкости для срабатывания термостата

    P0130 Цепь датчика кислорода № 1 неисправна

    P0131 Низкий уровень сигнала датчика кислорода №1, до преобразователя

    P0132 Высокий уровень сигнала датчика кислорода №1, до преобразователя

    P0133 Медленная реакция на обогащение или истощение кислорода по датчику № 1

    P0134 Обрыв цепи датчика кислорода № 1

    P0135 Неисправность нагревателя датчика кислорода № 1

    P0136 Неисправность цепи датчика кислорода № 2

    P0137 Низкий сигнал датчика кислорода № 2 (после катализатора)

    P0138 Высокий сигнал датчика кислорода №2 (после катализатора)

    P0140 Обрыв цепи сигнала датчика кислорода № 2

    P0141 Неисправность нагревателя датчика кислорода № 2

    P0171 Топливная система слишком бедная

    P0172 Топливная система слишком богатая

    P0200 Неисправна цепь управления форсункой

    P0201 Обрыв цепи управления форсункой 1

    P0202 Обрыв цепи управления форсункой 2

    P0203 Обрыв цепи управления форсункой 3

    P0204 Обрыв цепи управления форсункой 4

    P0217 перегрев системы охлаждения двигателя

    P0219 Чрезмерная скорость ДВС

    P0222 Низкая цепь сигнала датчика положения дроссельной заслонки №2

    P0223 Высокий уровень сигнала в цепи датчика положения дроссельной заслонки №2

    P0230 Неисправность цепи управления реле топливного насоса

    P0261 Короткое замыкание на массу цепи управления форсункой 1

    P0262 Короткое замыкание в проводке или обрыв форсунки 1

    P0263 Драйвер форсунки 1 неисправен

    P0264 Короткое замыкание на массу цепи управления форсункой 2

    P0265 Короткое замыкание в проводке или обрыв форсунки 2

    P0266 Форсунка 2 неисправен драйвер

    P0267 Короткое замыкание на массу цепи управления форсункой 3

    P0268 Короткое замыкание в проводке или обрыв форсунки 2

    P0269 Драйвер 3 неисправна форсунка

    P0270 Короткое замыкание на массу цепи управления форсункой 4

    P0271 Короткое замыкание в проводке или обрыв форсунки 4

    P0272 Неисправен драйвер форсунки 4

    P0297 Чрезмерная скорость автомобиля

    P0300 Случайный / множественный пропуск зажигания

    P0301 Пропуски зажигания в цилиндре 1

    P0302 Пропуски зажигания в цилиндре 2

    P0303 Пропуски зажигания в цилиндре 3

    P0304 Пропуски зажигания в цилиндре 4

    P0325 Обрыв цепи датчика детонации

    P0327 Низкий сигнал цепи датчика детонации

    P0328 Высокий сигнал цепи датчика детонации

    P0335 Неисправность цепи датчика положения коленчатого вала

    P0336 Сигнал датчика положения коленвала вне допустимого диапазона

    P0337 Замыкание на массу датчика положения коленчатого вала

    P0338 Обрыв цепи датчика положения коленчатого вала

    P0340 Неисправность цепи датчика положения распредвала (датчик фазы)

    P0342 Низкий сигнал цепи датчика положения распределительного вала (датчик фазы)

    P0343 Высокий уровень сигнала в цепи датчика фаз газораспределения (датчик фаз)

    P0351 Обрыв первичной цепи катушки зажигания 1

    P0352 Обрыв первичной цепи катушки зажигания 2

    P0353 Обрыв первичной цепи катушки зажигания 3

    P0354 Обрыв первичной цепи катушки зажигания 4

    P0422 КПД преобразователя ниже допустимого

    P0441 Неправильный расход воздуха через клапан продувки адсорбера

    P0443 Неисправность клапана продувки цепи управления

    P0444 Короткое замыкание в проводке или обрыв цепи управления клапаном продувки адсорбера

    P0445 Короткое замыкание на массу цепи управления клапаном продувки адсорбера

    P0480 Неисправность цепи управления реле вентилятора №1

    P0481 Неисправность цепи управления реле вентилятора №2

    P0500 Нет сигнала от датчика скорости автомобиля

    P0501 Неисправность цепи датчика скорости

    P0503 Прерывистый сигнал датчика скорости

    P0505 Неисправность цепи управления холостым ходом

    P0506 Низкие обороты холостого хода (регулятор холостого хода заблокирован)

    P0507 высокие обороты холостого хода (регулятор холостого хода заблокирован)

    P0508 Короткое замыкание цепи управления шаговым регулятором холостого хода на массу

    P0509 Короткое замыкание цепи управления шаговым регулятором холостого хода на бортсети

    P0511 Обрыв цепи управления холостым ходом шагового регулятора

    P0560 Напряжение системы ниже порога срабатывания

    P0562 Низкое напряжение бортовой сети

    P0563 Высокое напряжение бортовой сети

    P0572 Датчик педали тормоза: низкий уровень сигнала

    P0573 Выключатель и педаль тормоза: высокое напряжение

    P0601 Неисправность контроллера ПЗУ

    P0602 Неисправность контроллера RAM

    P0603 Неисправность внутреннего ОЗУ контроллера

    P0604 Неисправность внешнего ОЗУ контроллера

    P0615 Обрыв цепи управления реле стартера

    P0616 Замыкание на массу цепи управления реле стартера

    -

    P0617 Короткое замыкание в проводке цепи управления реле стартера

    P0627 Обрыв цепи управления реле топливного насоса

    P0628 Короткое замыкание на массу цепи управления реле топливного насоса

    P0629 Замыкание на цепь управления реле топливного насоса борсети

    P0630 Проблема с сохранением VIN-кода или VIN-кода автомобиля не записывается в контроллер

    P0645 Обрыв цепи управления реле сцепления C

    P0646 Короткое замыкание на массу цепи реле муфты кондиционера

    P0647 Замыкание на реле борцети С сцепления

    P0650 Неисправность цепи лампы «Проверить двигатель»

    P0654 Неисправность цепи тахометра панели приборов

    P0685 Обрыв цепи управления главным реле

    P0687 Замыкание на цепь управления главного реле борсети

    P0688 Обрыв цепи вывода питания главного реле

    P0690 Замыкание на питание цепи главного реле борсети

    R0719 Переключатель B педали тормоза: низкое напряжение

    R0724 Выключатель B педали тормоза: высокое напряжение

    R0831 Датчик педали сцепления: низкий уровень сигнала

    R0832 Датчик педали сцепления: высокое напряжение

    P1102 Низкое сопротивление нагревателя датчика кислорода №1

    P1115 Неисправность нагревателя №1 цепи управления кислородным датчиком.

    P1123 Смесь «богатая» - аддитивная коррекция топливно-воздушной смеси в воздухе превышает порог

    P1124 Смесь «бедная» - аддитивная коррекция топливовоздушной смеси в воздухе превышает порог

    P1127 Смесь «богатая» - мультипликативная коррекция состава топливно-воздушной смеси больше порога

    P1128 Смесь «бедная» - мультипликативная коррекция состава топливно-воздушной смеси больше порога

    P1135 Неисправность нагревателя датчика кислорода №1

    P1136 Смесь «богатая» - аддитивная коррекция топливовоздушной смеси топлива превышает установленный порог

    P1137 Смесь «бедная» - аддитивная коррекция топливовоздушной смеси топлива превышает установленный порог

    P1140 Неправильный сигнал датчика расхода воздуха

    P1141 Неисправность нагревателя датчика кислорода №2

    P1171 Сигнал низкого СО-потенциометра

    P1172 Высокий уровень сигнала СО-потенциометра

    P1386 Внутренняя ошибка канала детонации теста

    P1410 Короткое замыкание в проводке или обрыв цепи управления клапаном продувки адсорбера

    P1425 Короткое замыкание на массу цепи управления клапаном продувки адсорбера

    P1426 Обрыв цепи управления клапаном продувки адсорбера

    P1456 Система EVAP, нарушение целостности Система вентиляции топливного бака

    P1457 Утечка вакуума из адсорбера EVAP

    Обрыв цепи управления реле топливного насоса P1500

    P1501 Короткое замыкание на массу цепи управления реле топливного насоса

    P1502 Короткое замыкание на обрыв в проводке или реле топливного насоса

    P1509 Перегрузка цепи управления регулятором холостого хода

    P1513 Короткое замыкание на массу цепи управления контроллером холостого хода

    P1514 Короткое замыкание или обрыв в проводке регулятора холостого хода цепи управления холостым ходом

    P1541 Обрыв цепи управления реле топливного насоса

    P1570 Нет ответа от MTA (иммобилайзера) или обрыв цепи

    P1571 Использовался незарегистрированный электронный ключ

    Обрыв P1572 п / н антенны иммобилайзера

    P1573 Внутренняя неисправность блока APS (иммобилайзера)

    P1600 Нет связи с APS (иммобилайзером)

    P1601 Нет связи с APS (иммобилайзером)

    P1602 Потеря напряжения бортовой сети

    P1603 Неисправность EEPROM (EEPROM) контроллера

    P1606 Неправильный сигнал датчика неровной дороги

    Ошибка сброса контроллера P1612

    P1616 Низкий уровень датчика неровной дороги

    P1617 Высокий уровень датчика неровной дороги

    P1620 Неисправность контроллера ПЗУ

    P1621 Неисправность контроллера RAM

    P1622 Неисправность EEPROM (EEPROM) контроллера

    R1632 Неисправность пружины 1 привода дроссельной заслонки

    Проблема 2 Пружина привода дроссельной заслонки R1633

    R1634 Неисправность процедуры адаптации исполнительного механизма дроссельной заслонки

    R1635 Неисправность процедуры адаптации закрытого привода дроссельной заслонки

    R1636 Неисправность процедуры адаптации без питания и привода дроссельной заслонки

    P1640 Неисправность контроллера доступа к EEPROM

    P1689 Неверные коды ошибок в памяти контроллера

    R1740 датчик 4-й АКПП

    P1750 Короткое замыкание на бортсети №1 регулятора крутящего момента на холостом ходу

    P1751 Обрыв цепи №1 регулятора крутящего момента регулятора холостого хода

    P1752 Короткое замыкание на массу цепи №1 регулятора крутящего момента холостого хода

    P1753 Замыкание на цепи № 2 регулятора регулирования крутящего момента на холостом ходу

    P1754 Обрыв цепи №2 регулятора крутящего момента на холостом ходу

    P1755 Замыкание на массу цепи № 2 регулятора крутящего момента холостого хода

    Р2104 система управления дроссельной заслонкой: ограничение режима работы ДВС ОМЧВ

    R2105 электрическая система управления дроссельной заслонкой: запрет двигателя внутреннего сгорания

    R2106 Дроссельная заслонка системы управления мощностью: ограничение мощности

    Система управления дроссельной заслонкой R2110: ограничение скорости

    R2112 электрическая система управления дроссельной заслонкой: ошибка регулятора положения в направлении открытия

    R2113 электрическая система управления дроссельной заслонкой: ошибка положения в направлении закрытия регулятора

    Р2122 Низкий сигнал датчика положения электрической педали акселератора №1

    Р2123 Низкий сигнал датчика положения электрической педали акселератора №1

    Р2127 датчик высокого положения сигнала электрической педали акселератора №2

    Р2128 сигнал датчика высокого положения электрической педали акселератора №2

    Ошибка корреляции R2135 Датчик положения дроссельной заслонки

    R2138 Ошибка корреляции датчиков положения педали электрического акселератора

    R2299 Ошибка датчика положения педали тормоза

    P2301 Евро-2: Короткое замыкание в цепи катушки зажигания 1

    P2303 Евро-2: Короткое замыкание в цепи проводки катушки зажигания 2

    P2305 Евро-2: Короткое замыкание в цепи проводки катушки зажигания 3

    P2307 Евро-2: Короткое замыкание в цепи проводки катушки зажигания 4

    P2301 Евро-3: Короткое замыкание в цепи электропроводки катушки зажигания 1

    P2304 Евро-3: Короткое замыкание в цепи проводки катушки зажигания 2

    P2307 Евро-3: Короткое замыкание в цепи проводки катушки зажигания 3

    P2310 Евро-3: Короткое замыкание в цепи проводки катушки зажигания 4

    Принцип действия, устройство, схема и замена

    Величина электрического напряжения, создаваемого автомобильным генератором, непостоянна и зависит от числа оборотов коленчатого вала.Для его стабилизации разработан специальный регулятор. Об этом мы поговорим в этой статье на примере автомобиля ВАЗ-2110.

    Для чего нужен регулятор напряжения?

    Регулятор предназначен для поддержания напряжения в сети машины в заданных пределах, независимо от частоты вращения вала генератора, нагрузки, а также температуры воздуха. Кроме того, он обеспечивает стабильную зарядку автомобильного аккумулятора.

    Схема подключения и принцип работы

    Регулятор напряжения на большинстве автомобилей подключается к бортовой сети согласно схеме ниже.

    Принцип работы регулятора напряжения (НН) такой же, как и у реле. Другими словами, он размыкает и замыкает электрическую цепь. Поэтому устройство еще называют реле-регулятором. Он срабатывает при изменении установленного значения напряжения от генератора.

    Первые регуляторы имели электромагнитную конструкцию. Это были самые настоящие реле. Современные устройства сделаны на основе полупроводников. Они отличаются небольшими габаритами, к тому же работают намного точнее и эффективнее.Некоторые из них даже оснащены специальной сигнализацией, позволяющей водителю следить за их работой.

    Регулятор напряжения ВАЗ-2110

    РН «Десятки» также имеет полупроводниковую структуру. Он встроен в генератор, что позволяет поддерживать необходимое напряжение прямо на выходе устройства.

    Регулятор запаса «десятки» выпускается под каталожным номером 1702.3702. Также может использоваться в генераторах всех моделей «Самар».

    На новых модификациях регулятора ВАЗ-2110 напряжение может иметь маркировку 1702.3702-01. Это реле нового поколения, которые изготавливаются по технологии MOSFET, что позволяет значительно снизить потери мощности на выходе. К тому же эти устройства более надежны и устойчивы к перегреву.

    Технические характеристики ВАЗ-2110 LV

    Реле-регулятор напряжения генератора ВАЗ-2110 имеет следующие характеристики.

    Управляющее напряжение с аккумулятором при температуре 25 около С и нагрузке до 3А, В

    14.4 ± 2

    Управляющее напряжение с аккумулятором при температуре 25 около С и нагрузке более 3 А, В

    14,4 ± 0,15

    Диапазон рабочих температур, около ОТ

    -45 ... + 100

    Максимальное значение тока выходной цепи: стандартное / согласованное с производителем, A

    5/8

    Допустимо длинное- Срок действия высокого напряжения, В

    18

    Допустимое воздействие высоким напряжением до 5 мин., В

    25

    Симптомы LV

    В автомобилях ВАЗ-2110 регулятор напряжения выходит из строя довольно редко, но если это произойдет, то признаками его неисправности могут быть:

    • Загорание свет панели управления.
    • Превышение напряжения заряда аккумулятора.
    • Недостаточное напряжение аккумулятора.

    При выходе из строя регулятора напряжения ВАЗ-2110 возможно перегорели предохранители, отвечающие за безопасность цепи питания панели приборов.Если лампы подсветки не загораются при включении зажигания, есть вероятность, что в этом виноват РН.

    То же можно предположить и тогда, когда стрелка вольтметра, показывающая уровень заряда аккумулятора, отклоняется от своего обычного положения, т.е. показывает большее или меньшее напряжение.

    Этот симптом чаще всего проявляется при выходе из строя реле-регулятора напряжения генератора ВАЗ-2110. И если во втором случае это может вызвать только разряд аккумулятора, то в первом грозит вскипание электролита и разрушение пластин аккумулятора.

    Как проверить РН на ВАЗ-2110, не снимая его

    Обнаружив хоть одну из перечисленных характеристик, не поленитесь проверить на своем регуляторе напряжения ВАЗ-2110. Эта процедура займет не более 10 минут. Для этого понадобится вольтметр или мультиметр, включенный в его режим, а также помощник. Порядок проверки следующий:

    1. Запускаем двигатель станка и прогреваем его до рабочей температуры.
    2. Не выключая мотор, подключаем один щуп вольтметра к клемме «B +» генератора, а второй - к «массе» прибора.
    3. Просим ассистента включить ближний свет фар и нажать педаль акселератора, удерживая обороты на уровне 2000-2500 тысяч об / мин.
    4. Замеряем напряжение прибором.

    Регулятор напряжения ВАЗ-2110 должен выдавать 13,2-14,7 В. Это норма. Если показатели вольтметра отличаются от приведенных, диагностические мероприятия следует продолжить.

    Проверка снятого регулятора напряжения

    Чтобы убедиться, что вышел из строя НН, а не сам генератор, его следует проверить отдельно.Для этого его необходимо отключить от основного блока. Порядок действий следующий:

    1. Снимаем минусовую клемму с АКБ.
    2. Находим место крепления РН к генератору. Откручиваем 2 винта его крепления.
    3. Отсоедините желтый провод от регулятора к генератору.
    4. Демонтируем РН.

    Для диагностики прибора необходим блок питания с возможностью регулировки выходного напряжения, лампочка (12 В) с патроном и пара проводов.Алгоритм проверки следующий:

    1. Собираем «контрольную» из лампы и проводов и подключаем к щеткам регулятора.
    2. Устанавливаем напряжение на блоке питания на уровне 12 В.
    3. К выводу «D +» регулятора выводим «плюс» от блока питания, а к его «массе» - «минус» .
    4. Смотрим на лампу: она должна гореть.
    5. Увеличить напряжение на блоке питания до 15-16 В. Если регулятор исправен, лампа должна погаснуть.Если этого не произошло, необходимо заменить LV.

    Замена LV

    Процесс замены регулятора напряжения особой сложности ничем не отличается. Все, что вам нужно сделать, это купить новое устройство, проверить его описанным выше способом и установить на генератор, прикрутив двумя винтами. И не забудьте подключить желтый провод!

    Трехступенчатый регулятор напряжения ВАЗ-2110

    А теперь вернемся немного назад. Обнаружив неисправность РН и решив заменить ее, не спешите покупать штатное устройство.У него есть хорошая альтернатива - трехуровневый контроллер. Чем он отличается от обычного? Он позволяет регулировать напряжение на выходе в зависимости от температуры воздуха, тем самым оптимизируя нагрузку на аккумулятор.

    Переключение режимов осуществляется тумблером в следующих диапазонах:

    • 13,6 В (минимум) - для работы при температурах выше +20 около С;
    • 14,2 В (норма) - от 0 около С до +20 около С;
    • 14.7 В (максимум) - для работы при температурах ниже 0 около С.

    Трехуровневый регулятор напряжения ВАЗ-2110 состоит из двух частей: собственно РН и щеткодержателя. Последний монтируется непосредственно на генераторе и соединяется с первым с помощью провода. Регулятор, оснащенный тумблером, крепится к кузову автомобиля в моторном отсеке в удобном месте. Вы можете установить LV самостоятельно, следуя инструкции, прилагаемой к нему в комплекте.

    p>

    светодиодов в панели ваз 2110

    В этой статье я поделюсь опытом изменения цвета подсветки клавиш на панели приборов ВАЗ-2110. Рассмотрю принцип на выключателе задних противотуманных фар.

    В первую очередь снимаем сам ключ и разбираем его.

    Для этого потяните корпус и подвижную часть в стороны. Тогда мы увидим в корпусе лампу накаливания.

    Тут все зависит от вашей ловкости: вытащить оттуда можно (у меня не получилось).Если усилия не дали результата, анализируем дальше. Для этого с помощью отвертки или ножа подденьте защелки с одной и второй стороны.


    Перед нами раскрылся кнопочный механизм.



    Наша цель - темный кронштейн, поддеваем отверткой и механизм рассыпается.


    Так мы получаем возможность свободно вытаскивать лампу, например пинцетом с изолентой на концах для лучшего прилегания к лампе.Или между 6-м и 7-м контактами есть крохотное отверстие, в которое будет ползать игла, чтобы выдавить лампу


    Все зависит от вашей фантазии и средств. Например, вы можете купить готовую светодиодную лампу любого цвета. Применил свой дизайн (первый опыт пайки smd компонента).

    Если светодиоды, обратите внимание, что «+» - это пин №6, а «-» - №7 соответственно (смотрим на заднюю часть корпуса, куда вставляется колодка с проводами).


    Проверяем работоспособность, все ли в порядке - переходим ко 2-й части, которая на тот момент заняла немного больше, чем первая.


    (В целом процесс аналогичен для других клавиш, исключением может быть только положение контактов + и -, которые необходимо проверять в соответствии со схемой электрического оборудования. Эти цепи доступны в сети, отрицательный контакт обычно маркируется черным проводом, а положительный возможен любого цвета, но обычно он маркируется белым).


    Теперь нам нужно избавиться от зеленоватого фильтра в пластике со значком противотуманной фары.Вначале пробовал орудовать паяльником, но потом отказался от этой идеи. На мой взгляд, наиболее разумно просверлить его очень узким сверлом диаметром 1 мм.


    Отверстие нужно делать осторожно, чтобы сверло не пробило всю конструкцию. Для определения толщины просверлил первое отверстие тонкими слоями, пока не увидел белоснежный пластик. В итоге, сняв фильтр с конструкции, произведем сборку и проверим работоспособность.

    ВАЗ «Десятка» за время своего существования успела покорить сердца многих автолюбителей, среди которых есть любители хорошего тюнинга. Эта статья также посвящена нюансам и основным моментам преображения салона автомобиля, а в частности - тюнингу приборной панели ВАЗ 2110 (ВАЗ 2112, ВАЗ 21111) своими руками. Этот вопрос интересует многих автовладельцев, ведь приборная панель, во-первых, всегда на виду, а, во-вторых, «десятки» функциональной торпеды заслуживают особого внимания с точки зрения дизайна.

    Возможные способы изменить внешний вид панели приборов ВАЗ 2110 своими руками
    О вкусах, конечно, не спорят, это всем известно. Каждый обустраивает свою машину в соответствии со своими представлениями о комфорте, комфорте, функциональности и красоте. Однако любой дизайн влияет на эмоции, даже внешний вид такого небольшого элемента, как приборная панель. Например, многие водители предпочитают иметь свободный и просторный салон вместе с массивными и надежными элементами управления.И салон должен полностью отражать простор личного пространства, быть уникальным и универсальным одновременно.

    Правильная организация конструкции торпеды предполагает разделение на функциональные зоны всей поверхности, имеющие отличия по назначению. Рассмотрим интерьер открытого типа, не разделяющий функциональные зоны водителя и пассажиров. Как и на любой другой машине, можно покрасить приборную панель и отдельные ее элементы, обтяжку кожей и использовать рельефную накладку.
    Сегодня существует множество различных накладных элементов для панели, большинство из которых можно найти в любом автомагазине. Панели делятся на марки - Евро1, Евро 2, (отличаются наличием полки, а на Евро 3 есть модуль климат-контроля), а также есть специфические модели.

    Лучше всего использовать верхнюю и боковую крышки, в комплекте с которыми всегда продаются воздуховоды. Из оригиналов можно посоветовать отделку салона со вставками «под» деревом, придающими панели респектабельности, а также прекрасную двухпанельную накладку на панели приборов, которая сближает приборную панель ВАЗ 2110 с панелью Nissan Primera.Использование эксклюзивных накладок делает конструкцию «открытой», поскольку их использование предполагает вынос консоли с датчиками к центру. Известны два варианта таких накладок - «Примера» и унифицированный вариант с низкими открытыми полками. Все они оснащены механизмами крепления, воздуховодами и дополнительными деталями для подключения датчиков, не считая стилизованных кнопок и переключателей.


    В процессе крепления колодок нет ничего оригинального, сначала нужно открутить 9 винтов, при этом два из них останутся - без возможности их снять.Оба вверху, на горизонтальной части панели со стороны водителя. Избавиться от них можно двумя способами - сломать или, приподняв старую колодку, аккуратно отрезать ее. При этом волноваться не стоит, так как новая крышка закроет всю панель до стекла.

    После снятия старой обшивки осталось подготовить новую к установке. Для начала необходимо аккуратно срезать остатки заводского материала, кроме боковых наростов, до приобретения ровной формы.Боковые стороны регулируются позже при установке. В месте стыка с рулевой колонкой лучше сделать 2 надреза, чтобы материал мог загнуться внутрь - так можно избежать трещин. При установке обшивки следует использовать звукоизоляцию, чтобы обезопасить себя в будущем от царапин в салоне. Любую площадку фиксируют в соответствии с инструкциями (прилагаемыми), используя новые крепления или крепления из старой панели.

    Способы обшивки панели ВАЗ 2110 кожей или другими материалами ничем не отличаются от аналогичных процедур с другими моделями, все проводится в теплом помещении с разборкой и снятием панели приборов.Подробно процесс можно найти в статье «Тюнинг приборной панели ВАЗ 2114». Стоит отметить, что при первой разборке торпеды 2110 уходит около 5-6 часов, а опять же - вдвое меньше.

    Смена элементов. Очень часто прибегают к замене некоторых функциональных деталей салона автомобиля, например, консоли датчиков скорости и скорости. Сегодня существует множество альтернативных видов таких приставок со стандартными разъемами для подключения датчиков.

    Рассмотрим один пример настройки комбинации приборов ВАЗ 2110
    Данный вид тюнинга не предполагает самостоятельного изменения принципов работы агрегатов и изобретения чего-то нового.За качество базы берется комбинация устройств, которые можно приобрести в магазине, эффект потрясающий.

    Выбранная консоль с датчиками (электронный спидометр и тахометр, а также цифровые указатели + ЖК-монитор) имеет хороший агрессивный дизайн, приглушенную и равномерную подсветку.
    Устройство датчиков несколько отличается от стандартных образцов АвтоВАЗа. Для обработки и отображения информации используют эффект Холла. Он заключается в том, что движение элемента с переменной скоростью генерирует электрический импульс с частотой, пропорциональной скорости.В датчике скорость оси колес (вращение троса) преобразуется в энергию соответствующей частоты и передается на контроллер, который показывает «оцифрованную» информацию.
    Смена пульта, как всегда, начинается с обесточивания цепи путем отсоединения клеммы аккумуляторной батареи и снятия старой консоли. Перед отсоединением троса привода спидометра проверьте положение датчика (отделяющего привод спидометра от конца гибкого вала) на коробке передач.Затем прикрепляется новый датчик со стержнем посередине троса (привода) и выполняется сборка.
    Подсветка. Заводской способ сборки приборной панели ВАЗ 2110, а именно соединение деталей панели, имеет потенциал для создания неоновых огней по ее контурам. Неоновая лента также продается в автосалонах, для работы ей требуется 12 вольт.
    Так же приводим пример смены подсветки в блоке САУО. Цвет лучше выбирать в зависимости от оттенка подсветки датчиков или магнитолы.Демонтаж агрегата ни для кого не представляет особой сложности, цель - извлечь стандартное волокно. Ее следует заменить пластиковой пластиной той же формы, в которой просверливаются отверстия в точках крепления светодиодов.

    В примере использовались 8 синих и три красных светодиода, предварительно припаяв к ним сопротивление 1,1 и 1,5 Ом соответственно. Расположение выбирается по аналогии с декоративным светофильтром светофильтром, вставляя красный свет в соответствующие места, как показано на рисунке.

    Можно предварительно наклеить фольгу на поверхность пластикового волокна для равномерного распределения света, дополнительно приклеив перегородки для красных ламп.

    После того, как светодиоды вставлены и закреплены (например, с помощью клея), дорожки припаиваются и следует подключение к электрической цепи - к патрону штатной лампы. Затем остается закрепить волокно, проверить, собрать блок.

    Также возможна замена подсветки в окнах и других элементах, а также перенос элементов управления в другие, более удобные места.Еще горизонтальное пространство на крышке (без открытых полок) есть возможность установки компонентных динамиков. Также возможно создание подиумов для колонок из пенополиуретана.

    Панельное устройство - неотъемлемая часть любого автомобиля. Благодаря ему автомобилист может быстро ориентироваться в дороге.

    Приборы на панели указывают важные характеристики движения автомобиля, от которых зависит безопасность водителя и его комфорт во время движения.

    Устройства должны иметь хорошую подсветку

    Внешний вид панели играет важную роль, так как она всегда находится перед водителем. Ей нужен постоянный уход, независимо от того, новая машина или нет.

    Штатная панель приборов ВАЗ 2110 довольно проста и лаконична, но большинство автовладельцев предпочитают что-то ультрасовременное и привлекательное. Единственный выход из этой ситуации - замена панели приборов. Для этого нужно найти устройство, которое можно установить самостоятельно, без использования специальных инструментов.

    Основные инструменты, которые должны быть под рукой при замене панели:

    • плоскогубцы;
    • Отвертка крестовая
    • ;
    • Внимание, терпение и умелые руки.

    Следует отметить, что выбор приборных панелей для ВАЗ 2110 достаточно широк. По ценовому фактору каждый также сможет найти подходящий вариант. Даже современные панельные устройства с цифровыми приборами можно приобрести по доступным ценам. Приобрести данное устройство на рынке автозапчастей, в интернет-магазинах вполне возможно, а также есть вероятность найти хороший вариант на досках объявлений.


    Модернизация не займет много времени

    Процесс обновления панельного устройства не займет много времени. Все, что нужно сделать, это разобрать и установить. Перед запуском обновления устройство необходимо удалить. Основные этапы указаны в инструкции по ремонту и обслуживанию авто.

    Яркое разнообразие цветов

    Набирают популярность современные модные тенденции замены панельных устройств .Практически в каждой машине есть неоновая лампа или внутренняя светодиодная подсветка. Стоит отметить, что подобные нововведения - удовольствие дорогое и доступны далеко не каждому.

    Что касается замены заводской подсветки на разноцветный вариант, то здесь явных преград нет и это можно сделать своими руками. Первое, что нужно для начала - это разобрать панель приборов. Затем снимаем защитное стекло и стрелки. После этого необходимо удалить красочный слой с обратной стороны подложки, который служит светофильтром и обеспечивает цветовое оформление номеров устройств.Для этого отлично подойдет ацетон или любая другая жидкость, содержащая спирт.


    Подсветку можно поменять самостоятельно

    Далее обратите внимание на цвет подсветки. Начнем с одометра. В первую очередь необходимо разобрать экран устройства, а затем снять пленку и подсветку. Его можно заменить универсальным светодиодом, меняющим цвет. Прикрепляем его к патрону штатной лампочки, а затем обратно прикрепляем экран одометра.

    Для того, чтобы приступить к полноценной замене подсветки, необходимо вывести светодиоды на рамку панели приборов.

    Их можно приобрести в комплекте со специальным переключателем цвета.

    Теперь осталось только установить световые элементы на место и подключить к штатным контактам подсветки приборной панели.

    Следующий шаг - чтобы стрелки тоже имели разноцветную подсветку. В этом случае требуется удалить с них краску, а затем покрыть обычным белым лаком для ногтей. Этот цвет лучше передает цветовую насыщенность светодиодов.

    На завершающем этапе необходимо закрепить переключатель цвета светодиодов, лучше всего в правой нижней части панели прибора.В итоге осталось установить все на свои места. Сначала монтируется подложка, а затем стрелки и защитное стекло.

    Подсветка кнопок панели ВАЗ 2110

    При модернизации щитового устройства ВАЗ 2110 помимо подсветки приборов можно придать элегантный вид кнопкам панели. Например, рассмотрим вариант настройки подсветки кнопки, предназначенной для включения заднего противотуманного фонаря. Для этого нам нужно снять его и разобрать.Имея доступ к лампе накаливания, ее необходимо вынуть и полностью удалить пинцетом. Далее все зависит от фантазии. Например, вы можете установить светодиодную лампу абсолютно любого цвета.

    Для его установки важно знать, что контакт №6 - плюс, а №7 - минус. Полярность указана на обратной стороне корпуса кнопки.

    Теперь вставляем колодку с проводами и проверяем работу подсветки. Если все работает правильно, можно переходить к этапу сборки.


    Кнопки с подсветкой выглядят более изысканно

    Установка пищалки в торпедо ВАЗ 2110

    Прекрасным дополнением к панели устройства является твиттер (твитер). Во время его установки основная проблема, которая может возникнуть, связана с просверливанием отверстий, так как лобовое стекло не позволяет это делать под прямым углом. Учитывая, что под пластиковой оболочкой расположена прочная металлическая пластина, в этом случае без дрели не обойтись. Поэтому необходимо заранее подготовить бумажный шаблон или трафарет.Теперь берем дрель и сверлим на отмеченном участке. Неровные края отверстий мы можем исправить с помощью специальной насадки для сверла .

    Важно отметить, что отверстие необходимо делать на достаточном расстоянии от панельных устройств. Также важно отметить, что под металлической пластиной находятся провода и скобы.

    Установите твиттер, он должен плотно входить в получившееся отверстие. Если он немного больше, свободное место можно заделать герметиком. Провода от устанавливаемого устройства закрепляются по краям воздуховода.Такой элемент акустической системы обеспечит качественное и полноценное звучание.

    Стильная и современная подушка

    Часто стандартная панель быстро надоедает. Поэтому многие автовладельцы решаются на приобретение нового панельного устройства. Однако стоит такой вариант довольно дорого. Прекрасная альтернатива - экономичный вариант настройки панели своими руками за счет покупки накладок.

    В специализированных интернет-магазинах большой выбор накладок, среди которых можно найти подходящий вариант по очень приемлемым ценам.


    Стильный чехол освежит вашу приборную панель без дополнительных затрат

    Шумоизоляция панели ВАЗ 2110

    Каждому владельцу ВАЗ 2110 знакома такая проблема, как скрип панельного устройства при управлении автомобилем. Единственный выход в этой ситуации - шумоизоляция.

    Чтобы начать процесс модернизации панели, ее необходимо разобрать на три части, которые крепятся друг к другу с помощью крепежных болтов.

    Modelin может использоваться как «антискрип», а битопласт будет служить материалом-поглотителем шума.

    В тех местах, где части панели соприкасаются, нужны модели, им нужно закрыть все отверстия от болтов, чтобы уменьшить потери воздушного потока в печке. Тыльную сторону торпеды приклеиваем битопластом.

    Часто черный ящик с предохранителем и перчаточный ящик подвержены скрипу. В этом случае под бортами ящика, а также в тех местах, где он плотно соприкасается с панелью, помещаем модель, а на дно бардачка - битопласт.Главное достоинство битопласта в том, что он хорошо измельчается, поэтому при повторной установке панели проблем возникнуть не должно.

    Благодаря таким простым действиям можно легко устранить все раздражающие шумы и скрипы в салоне и обеспечить тишину в автомобиле.

    Достаточно важные элементы салона автомобиля можно назвать панельным устройством. Этот элемент кабины необходим для отображения основной информации: скорости, количества оборотов, уровня заполнения бака и так далее.Именно поэтому довольно часто проводится тюнинг панели приборов.

    Как и многие другие элементы салона автомобиля ВАЗ, существенно сохранилась панель приборов: информация отображается нечетко, подсветка не имеет нужной яркости, шкала имеет неприятный дизайн. Во многих случаях ВАЗ 2110 проводят именно для того, чтобы существенно изменить дизайн приборной панели.


    Рассмотрим все самые популярные способы доработки рассматриваемого элемента интерьера отечественного авто.

    Установка диодных лампочек

    Нередко обычные лампы заменяют на светодиодные. Это связано с пунктами ниже:

    • Диоды служат намного дольше обычных лампочек. Поэтому, всего лишь однажды внося изменения, вероятность нарушения целостности конструкции может быть исключена.
    • Диоды, как правило, меньше по большой степени освещенности. Диоды, как правило, ярче при небольших размерах.
    • Значительно снижено потребление электроэнергии.Заменив все обычные лампы, можно значительно снизить нагрузку на электрический кабель, генератор и установленный аккумулятор.


    В целом можно сказать, что установка светодиодов приводит к существенному изменению внешнего вида приборной панели. Работа довольно простая:

    • Демонтируется панель приборов.
    • Вместо обычных ламп ставятся избранные светодиоды.


    В целом можно сказать, что в этом случае он существенно изменит свой дизайн.Работа не требует много времени и денег.

    Изменение цвета одометра

    Вы можете существенно доработать приборную панель, сняв защитную пленку с поверхности экрана. Это связано с тем, что такая пленка имеет зеленый цвет. Работа состоит из следующих этапов:

    1. Установка будет производиться для того, чтобы попасть на экран.
    2. Следующим шагом будет снятие пленки. Как правило, он крепится к поверхности экрана с помощью специального клея.
    3. После удаления пленки следует потратить много времени на очистку клея. Для этого воспользуйтесь ножом.


    В стандартном исполнении панель приборов имеет зеленоватый оттенок, после проведения рассматриваемых работ приобретает голубоватый оттенок. Выполнять такую ​​работу или нет - выбор за каждым.

    Изменение цвета шкалы приборной панели

    При желании можно также поменять щиток приборов, изменив цвет шкалы. Такая доработка также не требует много времени и сил.Рассмотрим следующие особенности такой работы:

    • Для начала, как и в предыдущих случаях, необходимо произвести демонтаж конструкции. Полностью разобрав конструкцию, можно ее существенно изменить.
    • Вы можете изменить циферблат, удалив ранее примененную шкалу. Сделать это можно ножом. Однако удалить все механическим способом невозможно - нужно использовать растворитель. При внимательном подходе к решению проблемы можно полностью удалить старую накипь без значительного повреждения основания.
    • После смены цоколя крепится светодиодная лента. В нашем случае была выбрана зеленая лента. Лента крепится и подключается непосредственно к патрону лампы.
    • Белый хорошо сочетается с зеленым. Поэтому необходимо разобрать стрелки, очистить их от зеленого и нанести белый лак. Если специального лака нет, то можно использовать тот, который используется для нанесения на ногти.


    Боковая панель: Важно: Рассматриваемый тюнинг позволяет существенно повысить читаемость приборной панели: днем ​​все значения достаточно четко различимы, ночью подсветка не режет глаз.Именно поэтому сочетание белого и зеленого можно выбрать при обновлении панели приборов.

    Регулируемая подсветка

    В современных иномарках практически всегда устанавливается регулируемая подсветка приборной панели. Этот вариант позволяет регулировать яркость в зависимости от ваших предпочтений. Также позволяет доработать дизайн, сделать подсветку регулируемой. При желании можно изменить дизайн подсветки следующим образом:

    1. Можно оставить стандартную и создать подсветку синего цвета, чтобы разнообразить дизайн.
    2. Эта функция работает следующим образом: при включении подсветки она горит синим цветом, при уменьшении яркости цвет меняется на стандартный зеленый. Синий цвет довольно привлекателен, а когда устанете, можно сменить на стандартный цвет.


    Такое изменение можно произвести установкой дополнительных синих диодов, а также электронного контроллера.

    Установить приборную панель от другого автомобиля

    С каждым годом создавались все более совершенные дашборды.Примером может служить модель с Приорс, у которой довольно привлекательный дизайн и экран навигации. При необходимости вы можете подогнать приборную доску под интересующий автомобиль. В целом можно сказать, что установить приборную панель от Приоры можно практически не меняя ее. Единственное, что следует учитывать:

    • Нужно выбрать питание на экране навигации.
    • Для управления активным блоком установлен специальный джойстик, который установлен под рулевым колесом с правой стороны.
    • Чтобы навигация работала, установите антенну и подключите ее к устройству.


    Все сложности заключаются в подключении питания. В ВАЗ 2110 не предусмотрена установка экрана, что определяет отсутствие сколов. Поэтому следует разбираться в особенностях работы электриков автомобиля, подбирать необходимые кабели с фишками.

    Видео тюнинга панели приборов ВАЗ 2110

    Расширенный контроль и надзор за предприятиями по переработке полезных ископаемых

    Современные предприятия по переработке полезных ископаемых должны быть безопасными и прибыльными, а также минимизировать их воздействие на окружающую среду.Последовательный поиск более высоких операционных стандартов при сниженных затратах ведет отрасль к технологиям автоматизации как капиталоэффективным средствам достижения этих целей.

    Расширенный контроль и надзор за обогатительными фабриками описывает использование динамических моделей основных элементов обогатительного оборудования при разработке схем управления, согласования данных и мягкого зондирования; на примерах показаны инструменты, объединяющие моделирование и проектирование систем управления для контуров измельчения и флотационных колонн.Полное покрытие дается конструкции мягких датчиков, основанных либо на одноточечных измерениях, либо на более сложных измерениях, таких как изображения. Обсуждаются основные вопросы, касающиеся согласования установившихся и динамических данных и их использования при создании архитектуры приборов и диагностике неисправностей. Принимая во внимание широкое использование распределенных систем контроля и управления информацией при переработке полезных ископаемых, в книге описываются текущие платформы и инструменты, доступные для реализации таких передовых систем.

    Применения методов, описанных на реальных обогатительных фабриках, используются, чтобы подчеркнуть их преимущества; информацию для всех примеров вместе с поддерживающим кодом MATLAB ® можно найти на сайте www.springer.com/978-1-84996-105-9.

    Предоставление ценных инструментов и информации об использовании современных программных платформ и методов принесет пользу инженерам, работающим в отраслях по переработке полезных ископаемых, инженерам по контролю и ученым, заинтересованным в реальных промышленных практиках новых идей управления.Книга также будет интересна аспирантам, специализирующимся в области химической, металлургической и электронной техники, которые ищут способы применения технологий управления при обработке сырья.

    Управление измельчением Управление приложениями Техническое управление Флотационное измельчение Металлургия Моделирование переработки полезных ископаемых Soft Sensors Automation Моделирование Matlab

    Что отвечает за контроль холостого хода. Где находится датчик холостого хода на ладу калины и его замена

    Датчик, а точнее регулятор холостого хода (РХХ) поддерживает частоту вращения вала двигателя при отсутствии давления на педаль газа (дроссельная заслонка полностью закрыта).Регулировка холостого хода на двигателе с впрыском во многом аналогична той же операции на карбюраторном двигателе. Ведь регулировка оборотов достигается за счет изменения количества воздуха, поступающего в цилиндры.

    В отличие от карбюратора, где холостой ход зависит от положения дроссельной заслонки и жиклеров системы холостого хода, в инжекторных двигателях скорость холостого хода регулируется путем изменения количества топлива и воздуха, поступающего в цилиндры. Контроллер считывает датчик положения коленчатого вала (), определяя с его помощью частоту вращения двигателя.Если частота вращения коленчатого вала двигателя падает ниже установленного значения, то холостой ход впрыскивается в датчик (регулятор) холостого хода, перекрывая доступ воздуха к цилиндру. Увеличение количества потребляемого мотором воздуха отражается на показаниях датчика массового расхода воздуха (DFID). И по этим показаниям контроллер определяет оптимальное количество топлива.

    Диагностика датчика холостого хода

    Регулятор установлен на корпусе дроссельной заслонки, непосредственно под ним (TPS). Такая компоновка одинакова на всех моделях ВАЗ, начиная от инжекторной классики и заканчивая Грантом и Вестой.Причины проверки регулятора разные - плавающие холостые обороты, двигатель глохнет на нейтрали или резко набирает или падает, а бортовой компьютер не показывает неисправность TPS. Многие спрашивают, где находится датчик холостого хода, ответ на этот вопрос на схеме ниже.


    Проверяйте IAC только при выключенном двигателе. Проверка проводится в четыре этапа:

    • Проверка работоспособности двигателя. Необходимо определить, распространяется ли проблема на другие условия эксплуатации двигателя.Лучший способ сделать такую ​​проверку - быстро разогнать машину на свалке или свободном участке дороги без ограничения скорости. Если машина не теряется в динамике, значит проблема в РХХ. Если машина стала хуже разгоняться, необходимо провести комплексный осмотр мотора.
    • Убедившись, что проблема в РХХ, нужно проверить силовую цепь. Для этого снимаем колодку с проводами с датчика. На 1,6-литровых двигателях для этого придется открутить два болта и отодвинуть блок дроссельной заслонки от ствольной коробки.После включения зажигания измерьте напряжение сначала на клеммах A и B, затем на клеммах C и D. Напряжение должно быть выше 12 вольт. Если напряжения нет, или оно заметно меньше, необходимо провести серьезную диагностику проводки, для чего желательно обратиться к опытному автоэлектрику.


    • Убедившись, что проблема в РХХ, нужно снять его с двигателя, для чего придется открутить два болта. На некоторых моделях ВАЗ PXX посажен на лак, поэтому придется снимать корпус дроссельной заслонки (заодно можно проверить и почистить) и снять с него регулятор.После снятия РХХ измерьте сопротивление на выводах A и B, затем C и D. Оно должно быть 50 - 80 Ом. Затем измерьте сопротивление между A и C, затем между B и D. Оно должно быть не менее 15 МОм. Если сопротивление не совпадает, желательно заменить регулятор, потому что проблема в катушках электромагнита, управляющего иглой. Также внимательно осмотрите контакты на датчике и колодке. Если есть даже небольшое подозрение на грязь или оксиды, обработайте их очистителем для контактов (спреем), а затем просушите сжатым воздухом.
    • Убедившись, что контакты и сопротивление датчика в порядке, перейдите к тесту производительности. Вставляем колодку в разъем датчика, включаем зажигание и слегка прижимаем пальцем кончик иглы РХХ. Попросите помощника выключить зажигание. Если датчик в хорошем состоянии, вы почувствуете выстрел, и игла выйдет из корпуса минимум на 5 мм. Включите и выключите зажигание несколько раз, чтобы убедиться, что регулятор полностью втягивает и втягивает иглу.


    Замена регулятора холостого хода

    Конструкция IAC такова, что в случае неисправности механической или электрической части регулятор необходимо заменить. Попытки ремонта помогают на время устранить проблему, но через 1–3 недели она возвращается снова. Покупая регулятор, имейте в виду, что модели для разных двигателей не взаимозаменяемы. Поэтому выбирайте датчик не по типу двигателя (продавец может ошибиться), а по каталожному номеру, который указан на корпусе регулятора.Замена регулятора сложностей не вызывает. Снимите старый IAC, как описано выше, затем установите новый и подсоедините жгут проводов.


    Если это не сработает, отсоедините его от приемника и розетки и снимите. Заменить неисправный РХХ и установить на место корпус дроссельной заслонки.

    Видео - Замена датчика на ВАЗ 2110


    Спрашивает : Винокуров Иван.
    Суть вопроса : Хочу заменить датчик холостого хода, но не знаю где он находится?

    Добрый день, у меня недавно была такая проблема.Когда я останавливаюсь на светофоре! Друзья говорят, что может быть причина в холостом ходе датчика, а где она, не знаю. Подскажите пожалуйста, как его найти и как решить мою проблему?

    Датчик холостого хода или иными словами регулятор холостого хода ( IAC - прим.) Предназначен для стабильной работы двигателя при отпущенной педали газа. Именно это устройство обеспечивает минимальную подачу воздуха и топлива при стоянии и на холостом ходу.

    Следующие две вкладки изменяют содержимое ниже.

    Владею машиной Рено Меган 2, до этого были Ситроены и Пежо. Я работаю в сервисной зоне автосалона, поэтому знаю устройство автомобиля «от и до». Вы всегда можете спросить у меня совета.

    Некорректную работу этого датчика можно распознать по нескольким критериям, и если один из них обнаружится в эксплуатации вашего автомобиля, вы можете смело приступать к его чистке, либо покупать новый в магазине. Итак, наиболее частые симптомы, возникающие при выходе из строя регулятора холостого хода:

    1. Пуск двигателя без педали газа тоже очень затруднен.
    2. При остановке автомобиля обороты холостого хода плавающие.
    3. При переключении передач обороты либо падают до отметки «0», либо около этого значения.
    4. В холодную погоду двигатель больше 1500 оборотов на «холоде» не набирает.
    5. При запуске приборов, света, печки, отопления и других приборов скорость "проседает".
    6. Частота вращения коленчатого вала двигателя увеличивается, затем самопроизвольно падает или останавливается на значениях, превышающих норму.

    Итак, давайте разберемся и разберемся, где находится этот датчик и как его правильно демонтировать.

    Замена датчика холостого хода (видео)

    Разборка МАК

    Экспертиза МАК

    Сборка IAC

    После очистки устройства или замены его на новый сборка осуществляется аналогично снятию. Не забудьте подключить к нему жгут проводов и проверить правильность его фиксации.

    выводов

    Внимание!

    После установки нового регулятора холостого хода и первого запуска двигателя число оборотов повысится до 2000 об / мин.Однако бояться этого не стоит, поэтому прибор настраивают на правильный режим работы в автомобиле и все исправляют после того, как двигатель заглушат и снова запустят.

    Датчик холостого хода относится к важной подсистеме любого автомобиля, поскольку от него зависит, чтобы обороты были стабильными, автомобиль не глохнул, когда рычаг переключения передач находится в промежуточном состоянии.

    Поговорим о том, почему иногда выходит из строя датчик холостого хода ВАЗ 2110, плавают обороты двигателя, и как с этим справиться.

    Значение

    Датчик, он же регулятор холостого хода в форсунке ВАЗ, предназначен для контроля устойчивости двигателя. Помимо того, что никого не обрадует, если двигатель плывет, на холостом ходу и даже глохнет, есть еще одна причина, по которой этот регулятор должен работать без сбоев.

    Это необходимость прогреть двигатель на морозе. Хотя предполагается, что если на машине установлен инжектор, то прогревать двигатель не нужно, но это ошибочное мнение, и лучше двигатель не «рвать», а сначала дать немного поработать , не позволяя увеличивать скорость.

    Устройство и расположение

    Достаточно простая деталь - регулятор холостого хода, похожий на небольшой электродвигатель. Он состоит всего из трех частей: пружины; шаговый двигатель и стержень с иглой на конце.

    Регулятор расположен рядом с механизмом изменения положения дроссельной заслонки, привинченным.

    Принцип действия

    Это регулятор холостого хода, который, как и форсунка, отвечает за подачу большего или меньшего количества топлива, но именно при включении холостого хода.

    Это происходит при втягивании или, наоборот, толкании иглы стержня. Это игла, которая в той или иной степени закрывает особый канал.

    Симптомы

    Рассмотрим основные признаки, свидетельствующие о неисправности датчика:

    • Плавание на холостом ходу;
    • Двигатель плохо запускается даже при нажатой педали газа;
    • Мотор прогрелся, но обороты не увеличиваются;
    • Двигатель внезапно глохнет при включении нейтральной передачи;
    • Обороты падают, если включить устройства, потребляющие много энергии: печки, фары, кондиционер, радио.

    Однако нет необходимости сразу бежать за новым датчиком. Его замена не принесет результата, если причина в другой: например, это могла быть свеча зажигания или топливный фильтр.

    Проверка работоспособности

    Где датчик, мы сказали. Первым делом нужно его найти и снять колодку с проводами. На ВАЗ 2110 необходимо сначала открутить крепеж дроссельного узла, затем сместить весь узел примерно на 10 мм.

    Проверить с помощью вольтметра, подходит ли напряжение для датчика.Для этого необходимо сначала подключить к массе отрицательную клемму АКБ и подключить вольтметр к клеммам A и D (обычно они обозначены), затем:

    • Если вольтметр показывает меньше 12В, это скорее всего говорит об отсутствии заряда аккумулятора;
    • Если ничего не отображается, неисправность необходимо найти в системе управления электронным блоком или в цепи;
    • При показаниях 12В и более регулятор нужно проверять напрямую, а точнее его сопротивление;
    • К четырем выводам подключаем тестер, который должен давать показания общего сопротивления 50 или 55 Ом.

    Попарная проверка должна вызывать бесконечно большое сопротивление. Если датчик холостого хода на ВАЗ 2110 (инжектор) выдает другие показания, значит, ему нужна замена.

    Проверить регулятор можно и иначе: снять датчик и подключить блок. Нажимая пальцем на иглу, смотрим ее продвижение. При выключении зажигания должен быть толчок иглы.

    Если все в норме, то обычно скорость не плавает и сам датчик в рабочем состоянии.Если толчка нет, можно попробовать очистить механизм.

    Это делается с помощью специального очистителя, который называется WD-40. Они очень аккуратно, с помощью ватной палочки, очищают все, что можно в сенсоре.

    Особенно тщательно - стержень, а также игла. Но если это не поможет, вам нужна замена.

    Порядок замены

    Заменены в следующем порядке:

    1. Обесточить бортовую систему, сняв отрицательную клемму, которая находится на аккумуляторной батарее;
    2. Отсоединить от блока датчиков.У инжектора ВАЗ это происходит нажатием на пластиковый фиксатор;
    3. Откручиваем два винта, причем рекомендуется сначала открутить левый кронштейн, потом правый;
    4. Теперь регулятор снят, и с заменой на новый проблем нет;
    5. Перед установкой желательно смазать уплотнительное кольцо маслом. Посмотрите, нет ли на кольце малейших трещин, в таком случае его нужно поменять;
    6. В процедуре калибровки тоже нет сложностей, все будет делать электронное реле.Вам просто нужно не включать зажигание в течение нескольких минут, а затем выключать его. После этого обороты обычно перестают плавать, и машина едет плавно.

    Чем отличается ДМРВ Bosch 073 от 116. Какой датчик массового расхода воздуха поставить вместо вышедшего из строя? Кратко о ремонте

    Датчик массового расхода воздуха (ДМРВ) HFM5

    Концепция проверки
    В целях улучшения диагностики и проведения компетентного обследования неисправного HFM5 DFID концепция проверки была расширена и разработан более информативный каталог поврежденной продукции.Перед снятием / заменой ДМРВ датчик проверяется в следующей последовательности.

    1. Диагностика автомобилей с KTS 5xx / 6xx.
    Расширенная диагностика автомобиля включает сравнение стандартных и фактических значений воздушных масс. В этом разделе диагностики HFM5 диагностируется непосредственно на автомобиле. Если фактические значения выходят за пределы допуска, расходомер воздуха необходимо заменить.
    Более подробную информацию о диагностированном автомобиле можно получить в программе ESI.

    2. Провести расширенную проверку уже снятого с автомобиля HFM5 с помощью мультиметра.

    Необходимые приборы:
    - аккумулятор или источник питания (12В / 3А)
    - цифровой мультиметр
    - тестовый кабель (с микросхемой стабилизатора напряжения)
    - микроскоп с десятикратным увеличением (тип МБС-10)
    - звездообразная отвертка

    Описание проверки

    С помощью тестового кабеля со встроенной микросхемой стабилизатора напряжения * на выводе 4 штекера ДМРВ создается напряжение 5В.

    * Тестовый кабель со встроенной микросхемой стабилизатора может быть изготовлен самостоятельно или приобретен в торговой сети (международный индекс 7805, отечественный аналог - Крен5).

    Расположение выводов ДМРВ HFM5:
    1. Датчик температуры на входе
    2. Питание 12В (красный провод)
    3. Масса (черный провод)
    4. Опорное напряжение 5В (желтый провод)
    5. Измеряемый сигнал (+) (синий провод)

    Чек
    1. Статический
    Подключите, соблюдая полярность, тестовый кабель 0 986610 129 к разъему HFM5 следующим образом:
    красный провод к источнику питания (+)
    черный провод к источнику питания (-)
    синий провод к мультиметру (+)
    черный провод к мультиметру (-)

    Для исключения движения воздуха в измерительном канале датчика необходимо закрыть входную и выходную часть корпуса ДМРВ пластиковыми крышками (входят в комплект).
    Используя источник питания, подайте напряжение (12 В) на HFM5. Через микросхему стабилизатора напряжения в тестовом кабеле создается опорное напряжение (5 В), которое подается на контакт 4.

    Стандартное значение напряжения 0,98 - 1,02В
    Если фактическое значение измеренного напряжения выходит за допустимые пределы, с большой долей вероятности можно говорить о загрязнении ДМРВ. Загрязнение приводит к нарушению характеристик HFM5 с последующим его выходом из строя.

    Дополнительная информация в каталоге поврежденных товаров.

    2. При подаче воздуха
    Схема подключения кабеля такая же. Необходимо создать воздушный поток и направить его в HFM5 по направлению, указанному на корпусе ДМРВ. При изменении интенсивности воздушного потока измеренное напряжение должно увеличиваться. Если напряжение не меняется, мембрана датчика повреждена.
    Это означает: DFID неисправен.
    И наоборот, ДМРВ считается исправным при изменении напряжения.
    Максимальное значение может достигать 4.5В (в зависимости от диаметра датчика и массы проходящего воздуха).

    3. Проверка датчика температуры всасываемого воздуха (при наличии)
    Подсоедините синий банановый штекер тестового кабеля 0 986 610 129 к клемме 1 штекера HFM5. С помощью этого штекера измеряется сопротивление датчика температуры воздуха между выводом 1 и выводом 3 (масса).
    В конце телеграммы приводится список ДМРВ HFM5 с датчиками температуры воздуха.

    Измеренное фактическое значение должно находиться в пределах данных стандартов.
    Примечание: в этом тесте HFM5 без датчика температуры воздуха результатом будет бесконечно (∞) высокое значение сопротивления.

    4. Визуальный осмотр. Использование каталога поврежденных товаров.
    В дополнение к вышеуказанной диагностике можно выполнить визуальный контроль. На следующих фотографиях показаны типичные случаи зараженного DFID или обнаженных датчиков.

    Загрязнение :

    Следы влаги


    Разлив нефти


    Посторонние частицы

    В случае значительного загрязнения HFM5 претензии по гарантии не рассматриваются.В некоторых случаях следует проверить воздушный фильтр, коробку фильтра и трубу между фильтром и впускным коллектором на предмет загрязнения на автомобиле.

    Примечание :
    Перед установкой нового ДМРВ необходимо удалить пыль, грязь из корпуса воздушного фильтра, установить новый воздушный фильтр и очистить патрубок между фильтром и датчиком. Запрещается продувка воздухом под давлением корпуса фильтра и форсунки, для этого необходимо использовать мягкую сухую ткань.

    Вмешательство третьих лиц .H

    идентификационный элемент не закреплен или не заменен:
    Ослаблены винты специальной звездочки Ослаблены оригинальные винты.

    Попытка открутить винты. Пазы для винтов оторваны.

    Стороннее вмешательство в работу устройства ДМРВ, а именно откручивание и повреждение винтов звездочки, а также замена чувствительного элемента запрещены.

    4. Демонтаж датчика массового расхода воздуха.
    Выкрутить отвертками типа «звезда» с винтами крепления чувствительного элемента в корпусе ДМРВ.

    Вынуть элемент из корпуса. Снимите плотное кольцо с крышки гибридной платы.

    Открыть крышку подводного канала в области резистивного датчика.

    Поместите датчик под микроскоп. Используйте микроскоп с 10-кратным увеличением.

    Следует выделить :

    Уважаемые покупатели, во избежание ошибок при отправке датчика массового расхода воздуха (ДМРВ) в строке комментариев укажите модель вашего автомобиля, год выпуска и количество клапанов.

    Датчик массового расхода воздуха (ДМРВ) 037 " BOSCH »- термоэлектрического типа.

    Конструктивно этот тип датчиков имеет чувствительный элемент - тонкую сетку (мембрану) на основе кремния, которая устанавливается в потоке всасываемого воздуха. На сетке находится нагревательный резистор и два датчика температуры, которые устанавливаются до и после нагревательного резистора.

    Выходным сигналом ДМРВ является постоянное напряжение в диапазоне 1 ... 5 В. Величина, которая зависит от количества воздуха, проходящего через датчик.При работе двигателя всасываемый воздух охлаждает часть сетки, расположенную перед нагревательным резистором. Датчик температуры, расположенный перед резистором, охлаждается, а датчик, расположенный за резистором нагрева, поддерживает его температуру, нагревая воздух. Дифференциальный сигнал обоих датчиков позволяет получить характеристическую кривую в зависимости от величины воздушного потока.

    ЭБУ анализирует сигнал DMRV и, используя свою таблицу данных, определяет длительность импульса открытия форсунок, которая соответствует сигналу для массового расхода воздуха.

    ДМРВ 037 " BOSCH »имеет встроенный датчик температуры воздуха (ДТВ), показания которого используются в системе распределенного впрыска топлива автомобиля 2112 и системах распределенного впрыска топлива по нормам токсичности ЕВРО-2. Чувствительный элемент ДТВ представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры), установленный в потоке проходящего воздуха.Контроллер подает напряжение 5В через резистор с постоянным сопротивлением, расположенный внутри контроллера.Контроллер рассчитывает температуру по падению напряжения на датчике. С повышением температуры напряжение уменьшается. Контроллер на основании показаний датчика рассчитывает длительность импульсов открытия форсунок.

    ДМРВ устанавливается между воздушным фильтром и дроссельным патрубком.

    Остальные товары в каталогах: 21083-1130010-10.

    Характеристики продукта:
    Датчик массового расхода воздуха (каталожное обозначение «BOSCH» 0 280 218 037), предназначен для преобразования расхода воздуха, поступающего в двигатель, в постоянное напряжение.Информация датчика позволяет определять режим работы двигателя и рассчитывать циклическое наполнение цилиндров воздухом при установившихся режимах работы двигателя, продолжительность которых превышает 0,1 секунды.

    ВАЗ 2108, ВАЗ 2109-21099; ВАЗ 2110-11, ВАЗ 2112, ВАЗ 2123, ВАЗ 21214.

    Технические характеристики:
    - Оптимальный расход топлива обеспечивается на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

    Использование теплового принципа измерения расхода воздуха.

    Диапазон измерения массового расхода воздуха от 8 до 550 кг / ч.

    Погрешность измерения массового расхода нового датчика составляет +/- 2,5%.

    Значение выходного сигнала при измерении расхода в диапазоне от 0 до 100% составляет от 0,05 до 5 В.

    Датчик питается от бортовой сети автомобиля номинальным напряжением 12 В.

    Диапазон изменения напряжения питания от 7,5 до 16 В.

    Потребляемый ток (при напряжении питания 7.От 5 до 16 В) составляет 0,5 А.

    Диапазон рабочих температур - от -45 ° до + 120 ° С.

    Среднее время наработки на отказ, не менее - 3000 часов

    Как определить неисправность датчика массового расхода воздуха "BOSCH"?

    Как самостоятельно заменить расходомер воздуха "BOSCH"?

    с интернетом - магазин-дисконт АвтоАзбука затраты на ремонт будут минимальными.

    ПРОСТО СРАВНИТЕ и БУДЬТЕ УВЕРЕНЫ !!!

    Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеру сгорания цилиндра.На основании этих данных электронный блок управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода воздуха, учитываются его давление и температура. Поскольку DFID являются наиболее важными, мы рассматриваем их типы, конструктивные особенности, диагностические возможности и замену.

    Назначение и расшифровка аббревиатуры

    Расходомеры, они же объемомеры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобили на дизельных или бензиновых ДВС.Местоположение этого датчика найти несложно, так как он контролирует подачу воздуха, то искать его следует в соответствующей системе, а именно после воздушного фильтра, по пути к дроссельной заслонке (ДЗ).

    Устройство подключено к блоку управления двигателем. В случаях, когда ДМРВ находится в неисправном или отсутствующем состоянии, можно произвести приблизительный расчет на основе положения устройства дистанционного зондирования. Но при таком способе измерения невозможно обеспечить высокую точность, что сразу приведет к перерасходу топлива.Это еще раз указывает на ключевую роль расходомера в расчете массы топлива, подаваемого через форсунки.

    Помимо информации от ДМРВ, блок управления также обрабатывает данные от следующих устройств: ДРВ (датчик распредвала), ДД (датчик детонации), ДЗ, датчик температуры системы охлаждения, датчик кислотности (лямбда-зонд) и др.

    Типы ДМРВ, их конструктивные особенности и принцип действия

    Самыми распространенными являются три типа измерителей объема:

    • Проволока или нить.
    • Фильм.
    • Объемный.

    В первых двух принцип работы основан на получении информации о массе воздушного потока путем измерения его температуры. В последнем могут быть задействованы два варианта учета:


    Конструкция датчика вихря
    (широко используется Mitsubishi Motors)

    Обозначения:

    • А - датчик измерения давления, для фиксации прохождения вихря. То есть частота давления и образования вихрей будет одинаковой, что дает возможность измерить расход воздушной смеси.На выходе с помощью АЦП аналоговый сигнал преобразуется в цифровой и передается в компьютер.
    • B - специальные трубки, формирующие воздушный поток, близкий по свойствам к ламинарному.
    • С - байпасные каналы.
    • D - колонны с острыми краями, на которых образуются вихри Кармана.
    • E - отверстия для измерения давления.
    • F - направление воздушного потока.

    Калибры проводов

    Резьба ДМРВ до недавнего времени была самым распространенным типом датчика, устанавливаемым на отечественные автомобили модельного ряда ГАЗ и ВАЗ.Пример конструкции проволочного расходомера показан ниже.


    Обозначения:

    • A - Электронная плата.
    • Б - Разъем для подключения ДМРВ к компьютеру.
    • C - Регулировка CO.
    • D - Крышка расходомера.
    • E - Кольцо.
    • F - Платиновая проволока.
    • G - резистор для термокомпенсации.
    • H - Держатель кольца.
    • I - Корпус электронной платы.

    Принцип работы и пример функциональной схемы измерителя объема нити накала.

    Разобравшись с конструкцией устройства, перейдем к принципу его работы, он основан на методе термообработки, при котором термистор (RT), нагреваемый протекающим через него током, помещается в воздушный поток. Под его воздействием изменяется теплоотдача, и соответственно сопротивление RT, что позволяет рассчитать объемный расход воздушной смеси? используя уравнение короля:

    I 2 * R = (K 1 + K 2 * ⎷ Q) * (T 1 -T 2),

    где I - ток, проходящий через RT и нагревающий его до температуры T 1.В этом случае T 2 - это температура окружающей среды, а K 1 и K 2 - постоянные коэффициенты.

    Исходя из приведенной выше формулы, мы можем получить объемный расход воздушного потока:

    Q = (1 / K 2) * (I 2 * R T / (T 1 - T 2) - K 1)

    Ниже приведен пример функциональной схемы с мостовым соединением термопар.


    Обозначения:

    • Q - измеряемый расход воздуха.
    • Y - усилитель сигнала.
    • R T - проволока термического сопротивления, как правило, изготавливается из платиновой или вольфрамовой нити, толщина которой находится в пределах 5.0-20,0 мкм.
    • R R - термокомпенсатор.
    • R 1 -R 3 - сопротивление обыкновенное.

    Когда скорость потока близка к нулю, RT нагревается до определенной температуры проходящим через него током, что позволяет мосту оставаться в равновесии. Как только поток воздушной смеси увеличивается, термистор начинает остывать, что приводит к изменению его внутреннего сопротивления и, как следствие, дисбалансу в мостовой схеме. В результате этого процесса на выходе блока усилителя генерируется ток, который частично проходит через термокомпенсатор, что приводит к выделению тепла и позволяет компенсировать его потери от потока воздушной смеси и восстанавливает баланс моста.

    Описанный процесс позволяет рассчитать расход воздушной смеси, используя величину тока, проходящего через мост. Чтобы компьютер воспринимал сигнал, он преобразуется в цифровой или аналоговый формат. Первый позволяет определять расход по частоте выходного напряжения, второй - по его уровню.

    Эта реализация имеет существенный недостаток - погрешность из-за высокой температуры, поэтому многие производители добавляют в конструкцию термистор, аналогичный основному термистору, но не подвергают его воздействию воздушного потока.

    При этом на проволочном термисторе может накапливаться пыль или отложения грязи, чтобы предотвратить это, этот элемент подвергается кратковременному высокотемпературному нагреву. Производится после выключения двигателя.

    Пленочные расходомеры воздуха

    Пленка ДМРВ работает по тому же принципу, что и филамент. Основные отличия заключаются в дизайне. В частности, вместо проволочного резистора из платиновой нити накала используется кристалл кремния. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

    • Датчик температуры.
    • Термическое сопротивление (как правило, их два).
    • Нагревательный (компенсационный) резистор.

    Этот кристалл установлен в защитном кожухе и помещен в специальный канал, по которому проходит воздушная смесь. Геометрия канала сделана таким образом, чтобы измерения температуры снимались не только с входящего потока, но и с отраженного. Благодаря созданным условиям достигается высокая скорость воздушной смеси, которая не способствует отложению пыли или грязи на защитном кожухе кристалла.


    Обозначения:

    • A - Корпус расходомера, в который вставляется измерительный прибор (E).
    • B - Контакты разъема, который подключается к компьютеру.
    • C - Чувствительный элемент (кристалл кремния с несколькими слоями наплавки, помещенный в защитный кожух).
    • D - Электронный контроллер, с помощью которого производится предварительная обработка сигнала.
    • E - Корпус измерительный прибор.
    • F - Канал настроен таким образом, чтобы снимать показания температуры отраженного и входящего потока.
    • G - Измеренный расход воздуха.

    Как уже говорилось выше, принцип работы нитевидного и пленочного сенсоров аналогичен. То есть чувствительный элемент сначала нагревается до температуры. Поток воздушной смеси охлаждает термопару, что позволяет рассчитать массу воздушной смеси, проходящей через датчик.

    Как и в устройствах накаливания, исходящий сигнал может быть аналоговым или преобразованным с помощью цифро-цифрового преобразователя.

    Следует отметить, что погрешность измерения объема филамента составляет около 1%, для аналогов пленок этот параметр составляет около 4%.Однако большинство производителей перешли на пленочные сенсоры. Это связано как с более низкой стоимостью последних, так и с расширенными функциональными возможностями ЭБУ, обрабатывающих информацию с этих устройств. Эти факторы затмевали точность инструментов и их скорость.

    Следует отметить, что благодаря развитию технологии изготовления флеш-микроконтроллеров, а также внедрению новых решений удалось значительно снизить погрешность увеличения быстродействия пленочных структур.

    Взаимозаменяемость

    Вопрос весьма актуален, особенно с учетом стоимости оригинальной продукции импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных образцах Горьковского автозавода инжекторные бомбы устанавливались на инжекторную Волгу (Бош). Несколько позже на смену отечественной продукции пришли импортные датчики и контроллеры.


    А - импортная филаментная ДМРВ производства Bosh (pbt-gf30) и ее отечественные аналоги Б - АОКБ Импульс и С - АПЗ

    Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

    • Диаметр провода, используемого в проводе термистора.Бошевские изделия имеют Ø 0,07 мм, отечественные - Ø0,10 мм.
    • Способ крепления проволоки, отличается видом сварки. Для импортных датчиков это контактная сварка, для отечественных - лазерная.
    • Форма термистора накаливания. У Бош он имеет П-образную геометрию, АПЗ выпускает устройства с V-образной резьбой, продукция АОКБ Импульс отличается квадратной формой подвеса резьбы.

    Все образцы, приведенные в качестве примера, были взаимозаменяемыми до перехода Горьковского автозавода на пленочные аналоги.Причины перехода описаны выше.


    Пленка ДМРВ Сименс (Сименс) для ГАЗ 31105

    Нет смысла приводить отечественный аналог изображенному на рисунке датчику, так как он выглядит практически так же.

    Следует отметить, что при переходе с накаливания на пленочные, скорее всего, потребуется поменять всю систему, а именно: сам датчик, соединительный провод от него к компьютеру, а собственно и сам датчик. сам контроллер.В некоторых случаях управление можно адаптировать (перепрошить) для работы с другим датчиком. Эта проблема связана с тем, что большинство расходомеров посылают аналоговые сигналы, а пленочные - цифровые.

    Следует отметить, что первые серийные автомобили ВАЗ с инжекторным двигателем оснащались нитью накала ДМРВ (производства GM) с цифровым выходом, например, модели 2107, 2109, 2110 и др. Сейчас на них устанавливают ДМРВ BOSCH. 0280 218 004 .

    Для подбора аналогов можно использовать информацию из официальных источников или тематических форумов.Например, в таблице ниже показана взаимозаменяемость ДМРВ для автомобилей ВАЗ.


    Из представленной таблицы наглядно видно, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит для 2114, 2112 (в том числе 16 клапанов). Соответственно, можно найти информацию и по другим моделям ВАЗа (например, Лада Грант, Калина, Приора, 21099, 2115, Шевроле Нива и др.).

    Как правило, с другими марками автомобилей отечественного или совместного производства проблем не будет (УАЗ Патриот ЗМЗ 409, Daewoo Lanos или Nexia), подобрать им замену ДМРВ не составит труда, то же касается и продукция китайского автопрома (KIA Ceed, Spectra, Sportage и др.)). Но в этом случае велика вероятность того, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

    С европейскими, американскими и японскими автомобилями дело обстоит гораздо сложнее. Поэтому если у вас Toyota, Volkswagen Passat, Subaru, Mercedes, Ford Focus, Nisan Premiere P12, Renault Megane или другие европейские, американские или японские автомобили, перед заменой ДМРВ необходимо тщательно взвесить все решения.

    Если интересно, можно поискать в сети эпопею с попыткой замены Almera N16 "Nissan" на аналог от Nissan.Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

    В некоторых случаях поиск аналога будет оправдан, особенно если учесть стоимость «родного» измерителя объема (например, BMW E160 или Nissan X-Trail T30).

    Проверка здоровья

    Перед тем, как проводить диагностику ДМРВ, нужно знать симптомы, чтобы определить степень работоспособности датчика массового расхода воздуха (аббревиатура от английского названия устройства) в автомобиле. Перечислим основные симптомы неисправности:

    • Значительно увеличился расход топливной смеси, при этом замедлился разгон.
    • ДВС на холостом ходу работает рывками. В этом случае на холостом ходу может наблюдаться снижение или увеличение оборотов.
    • Двигатель не запускается. Собственно, одна эта причина не означает, что расходомер в автомобиле неисправен, могут быть другие причины.
    • Отображается сообщение о проблеме с двигателем (Cheeck Engine)

    Пример отображения сообщения «Cheeck Engine» (отмечено зеленым)

    Эти признаки указывают на возможную неисправность ДМРВ, для точного установления причины поломки необходимо провести диагностику.Сделать это своими руками несложно. Существенно упростить задачу поможет подключение диагностического адаптера к компьютеру (если такой вариант возможен), после чего по коду ошибки определить исправность или неисправность датчика. Например, ошибка p0100 указывает на неисправность в цепи расходомера.


    Но если необходимо провести диагностику на отечественных автомобилях, выпущенных 10 и более лет назад, то испытание ДМРВ можно провести одним из следующих способов:

    1. Тестирование в процессе движения.
    2. Диагностика с помощью мультиметра или тестера.
    3. Внешний осмотр датчика.
    4. Установка однотипная, заведомо рабочий прибор.

    Рассмотрим каждый из этих методов.

    Тестирование движения

    Самый простой способ проверить - проанализировать поведение двигателя внутреннего сгорания при отключенном датчике массового расхода воздуха. Алгоритм действий следующий:

    • Необходимо открыть колпак, выключить расходомер, закрыть колпак.
    • Заводим машину, при этом ДВС переходит в аварийный режим. Соответственно, на панели управления будет отображаться сообщение о проблеме с двигателем (см. Рис. 10). Количество подаваемой топливной смеси будет зависеть от положения дистанционного зондирования.
    • Проверьте динамику автомобиля и сравните ее с той, которая была до отключения датчика. Если автомобиль стал динамичнее, а также увеличилась мощность, то это с большой долей вероятности свидетельствует о неисправности датчика массового расхода воздуха.

    Обратите внимание, что вы можете продолжать движение с выключенным устройством, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых, отсутствие контроля над кислородным регулятором приводит к усилению загрязнения.

    Диагностика с помощью мультиметра или тестера

    Признаки неисправности ДМРВ можно установить, подключив черный щуп к массе, а красный - к сигнальному входу датчика (распиновку можно увидеть в паспорте к прибору, там же указаны основные параметры).


    Далее выставляем пределы измерений в пределах 2,0 В, включаем зажигание и проводим замеры. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к земле и сигналу расходомера. По показаниям прибора можно судить об общем состоянии прибора:

    • Напряжение 0,99–1,01 В указывает на то, что датчик новый и работает исправно.
    • 1.01-1.02 В - блок управления, но состояние хорошее.
    • 1,02–1,03 В - указывает на то, что устройство все еще в рабочем состоянии.
    • 1.03 -1.04 состояние приближается к критическому, то есть в ближайшее время необходимо заменить ДМРВ на новый датчик.
    • 1,04-1,05 - ресурсы устройства практически исчерпаны.
    • Over 1.05 - обязательно нужен новый ДМРВ.

    То есть по напряжению можно правильно судить о состоянии датчика; низкий уровень сигнала указывает на рабочее состояние.

    Датчик внешнего осмотра

    Этот метод диагностики не менее эффективен, чем предыдущие. Все, что нужно, - это снять датчик и оценить его состояние.


    Проверка датчика на наличие повреждений и жидкости

    Характерными симптомами неисправности являются механическое повреждение и наличие жидкости в устройстве. Последнее свидетельствует о том, что система подачи моторного масла не отрегулирована. Если датчик сильно загрязнен, замените или очистите воздушный фильтр.

    Установка однотипного, заведомо рабочего устройства

    Этот метод практически всегда дает четкий ответ на вопрос о работоспособности сенсора.В этом методе на практике довольно сложно реализовать без приобретения нового устройства.

    Кратко о ремонте

    Как правило, вышедшие из строя датчики массового расхода воздуха не подлежат ремонту, за исключением случаев, когда требуется их промывка и очистка.

    В некоторых случаях есть возможность отремонтировать плату объемного ДМРВ, но этот процесс ненадолго продлит жизнь устройства. Что касается плат в пленочных датчиках, то без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта восстанавливать их бессмысленно.

    Уважаемые покупатели, во избежание ошибок при отправке датчика массового расхода воздуха (ДМРВ) в строке комментариев укажите модель вашего автомобиля, год выпуска и количество клапанов.

    Датчик массового расхода воздуха (ДМРВ) 116 BOSCH - термоанемометрический тип.

    Конструктивно этот тип датчиков имеет чувствительный элемент - тонкую сетку (мембрану) на основе кремния, которая устанавливается в потоке всасываемого воздуха. На сетке находится нагревательный резистор и два датчика температуры, которые устанавливаются до и после нагревательного резистора.

    Выходным сигналом ДМРВ является постоянное напряжение в диапазоне 1 ... 5 В. Величина, которая зависит от количества воздуха, проходящего через датчик. При работе двигателя всасываемый воздух охлаждает часть сетки, расположенную перед нагревательным резистором. Датчик температуры, расположенный перед резистором, охлаждается, а датчик, расположенный за резистором нагрева, поддерживает его температуру, нагревая воздух. Дифференциальный сигнал обоих датчиков позволяет получить характеристическую кривую в зависимости от величины воздушного потока.

    ЭБУ анализирует сигнал DMRV и, используя свою таблицу данных, определяет длительность импульса открытия форсунок, которая соответствует сигналу для массового расхода воздуха.

    ДМРВ 116 BOSCH имеет встроенный датчик температуры воздуха (ДТВ), показания которого используются в системе распределенного впрыска топлива автомобиля 21214 и системах распределенного впрыска топлива по нормам токсичности EURO-3. Чувствительным элементом ДТВ является термистор (резистор, сопротивление которого изменяется в зависимости от температуры), установленный в потоке проходящего воздуха.Контроллер подает 5В через резистор с постоянным сопротивлением, расположенный внутри контроллера. Контроллер рассчитывает температуру по падению напряжения на датчике. С повышением температуры напряжение уменьшается. Контроллер на основании показаний датчика рассчитывает длительность импульсов открытия форсунок.

    ДМРВ устанавливается между воздушным фильтром и дроссельным патрубком.

    Остальные товары в каталогах: 21083-1130010-20.

    Характеристики продукта:
    Датчик массового расхода воздуха (каталожное обозначение «BOSCH» 0 280 218 116), предназначен для преобразования расхода воздуха, поступающего в двигатель, в постоянное напряжение.Информация датчика позволяет определять режим работы двигателя и рассчитывать циклическое наполнение цилиндров воздухом при установившихся режимах работы двигателя, продолжительность которых превышает 0,1 секунды.

    ВАЗ 2105-07 (Классический впрыск 1.6л), ВАЗ 2108-21099, ВАЗ 2110-2112; ВАЗ 2113-2115, ВАЗ 1118-1119, ВАЗ 2170-2172, ВАЗ 21214, 2123 Евро-2, Евро-3 (с ВАЗ 2006 г.в.)

    Технические характеристики:
    - Оптимальный расход топлива обеспечивается на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

    Использование теплового принципа измерения расхода воздуха.

    Диапазон измерения массового расхода воздуха от 8 до 550 кг / ч.

    Погрешность измерения массового расхода нового датчика составляет +/- 2,5%.

    Значение выходного сигнала при измерении расхода в диапазоне от 0 до 100% составляет от 0,05 до 5 В.

    Датчик питается от бортовой сети автомобиля номинальным напряжением 12 В.

    Диапазон изменения напряжения питания от 7.От 5 до 16 В.

    Потребляемый ток (при напряжении питания от 7,5 до 16 В) 0,5 А.

    Диапазон рабочих температур - от -45 ° до + 120 ° С.

    Среднее время наработки на отказ, не менее - 3000 часов

    Как определить проблему d

    ПРОСТО СРАВНИТЕ и БУДЬТЕ УВЕРЕНЫ !!!

    .
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
