Содержание

схема подключения, ремонт, регулировка, как заменить

Тормозной кран КамАЗа — это механизм, который управляет рабочими тормозными системами транспортного средства.

Устройство и принцип работы

Устройство включает в себя такие элементы:

  • клапан впускного и выпускного типа;
  • пружинный механизм и компрессор;
  • резиновая втулка;
  • регулятор давления воздуха;
  • поршневая часть и диафрагма.

Принцип работы тормозного крана полуприцепа КамАЗа:

  1. Нажатие на педаль тормоза приводит к смещению в правую сторону штока, который закрывает клапана.
  2. В это время открывается клапан, активируя работу тормозной камеры и ресивера. Давление в тормозной системе будет зависеть от степени нажатия на педаль.
  3. При постоянном усилии на тормозную педаль происходит увеличение давления на поршень.
  4. Усилие передается через механизм рукояток и тяг к рычагу крана, проходя через толкательный элемент и резиновую втулку.
  5. Подвижное седло впускного клапана перемещается вниз вместе с поршневой частью.
  6. Впускное окно закрывается, открывается окно выпускного клапана.
  7. Проходя через вывод и открытое окно клапана, воздушный поток направляется к полости крана.
  8. В верхней полости начинает повышаться давление. Во время повышения уровня давления воздушный поток перемещается в надпоршневую область, активизируя работу всего механизма.

Причины поломок

Неисправности и причины поломок:

  1. Ресиверы не заполняются сжатым воздухом, из-за чего не активизируется регулятор давления. Причиной поломки может стать поврежденный шланг или трубопровод, ослабленная затяжка места соединения трубопроводов, некачественная затяжка корпусных механизмов, нарушение герметичности ресивера.
  2. При заполненных ресиверах срабатывает регулятор уровня давления. Причина поломки — утечка сжатого воздушного потока от компрессорной части в магистраль до блока клапанов защитного типа.
  3. Механизм не заполняется сжатым воздухом. Неисправность может быть вызвана неправильной регулировкой регулятора или засоренностью трубопроводов.
  4. Кран травит воздух. Это может быть вызвано сбоями в работе энергоаккумулятора.
  5. Повышенный уровень давления. Причина поломки — неисправный двухстрелочный манометр или нарушенная регулировка механизма, отвечающего за давление воздуха.
  6. Тормозной кран шипит. Неисправность может быть связана с поврежденным электрооборудованием или с дефектом ручника крана.
  7. Потеря герметичности уплотнительных колец. Это значит, что в системе произошла утечка воздуха или стал заедать толкательный механизм.

Как проверить тормозной кран

Порядок действий во время проверки крана привода тормозных систем:

  1. Проверить исправность ламп и зуммера. Для этого нужно нажать на кнопку, которая расположена в блоке контрольных ламп, она должна загореться. Зуммер функционирует исправно, если загорается хотя бы 1 лампа. Запустить силовой агрегат и заполнить пневматический привод воздухом. В рабочем состоянии заполнение системы занимает не более 8 минут.
  2. Осмотреть привод пневматической системы на герметичность. Необходимо отключить компрессор, опустить тормозную педаль. За полчаса уровень давления должен понизиться не менее, чем до 0,5 кгс/ см² . При включенных потребителях давление должно достигать данного значения за 15 минут.
  3. Проверить исправность защитных клапанов. Следует подключить к контрольному клапану манометр. Затем необходимо стравить воздушный поток из баллона моста переднего типа при помощи клапана для слива конденсата. Уровень падения давления должна показывать только одна стрелка, показатели в баллонах задней телеги и стояночной системы тормозов не должны изменяться.
  4. Проверить исправность привода пневматического типа. Показания манометра должны соответствовать уровню давления в тормозных камерах задней телеги и переднего моста.

Как отрегулировать

Регулировка тормозного крана проводится следующим образом:

  1. Закрыть кран.
  2. Подключить к соединительной головке манометр.
  3. Повысить давление в ресивере до 7,3 кгс/см² .
  4. Проверить показания манометра, которые должны совпадать с давлением в ресивере.
  5. Если прибор показывает пониженный уровень давления, проверить положение пружинного механизма. Он должен быть прижат к упору.
  6. Установить рычаг запасной тормозной системы в положение «Вкл.».
  7. Повернуть тарелку по часовой стрелке. 1 оборот повышает уровень давления на 2 кгс/см². Необходимо сделать то количество оборотов, которое восполнит разницу показаний манометра и ресивера.
  8. Перевести стояночный тормозной механизм в положение «Выкл.».
  9. Проверить показания манометра.
  10. Отрегулировать привод тормозного крана от системы рабочих тормозов.
  11. Опустить тормозную педаль и отрегулировать длину тяги.
  12. Законтрить вилку крепежной гайкой так, чтобы рычаг соприкасался с упорной частью крана.
  13. Опустить регулировочный болт.
  14. Отрегулировать положение рукоятки так, чтобы ее верхняя часть касалась пальца.
  15. Отрегулировать ход рычага, путем вращения регулировочного болта.

Как заменить

Порядок действий при замене крана:

  1. Выпустить воздушный поток из ресиверов пневматического привода, которые находятся на заднем и переднем мосту.
  2. Снять накидные крепежные винты, которые соединяют наконечники пневматических трубопроводов.
  3. Расшплинтовать и демонтировать соединительный палец с задней вилки тягового механизма с рычагом крана.
  4. Открутить гайки крепежных болтов, которые соединяют пластину верхнего корпуса с кронштейном.
  5. Снять поврежденный или износившийся крановый механизм.
  6. Установить новую деталь на кронштейн лонжерона, который расположен с левой стороны.
  7. Закрепить механизм при помощи крепежных элементов.
  8. Подсоединить кран к рукоятке вилки задней тяги. Схема подключения и распределения есть в руководстве пользователя КамАЗа.
  9. Установить и зашплинтовать палец.
  10. Подвести к тройникам и переходным элементам наконечники пневматических трубопроводов.
  11. Затянуть крепежные гайки.
  12. Запустить мотор.
  13. Заполнить воздухом пневматический привод тормозных систем.
  14. Проверить герметичность всех трубопроводов и главного тормозного крана.
  15. Проверить уровень давления в ресиверной части механизма.

Ремонт тормозного крана

Ремонт тормозного кранового механизма КамАЗа выполняется следующим образом:

  1. Нужно расшплинтовать и демонтировать палец тягового устройства.
  2. Затем отвернуть 4 болта крепления с кронштейна.
  3. Необходимо отвернуть воздушные магистрали, которые подводят к крану. При помощи кернера отметить расположение воздушных каналов относительно магистралей.
  4. После этого следует отвернуть 4 болта с корпуса опорной плиты при помощи ключа на 12.
  5. Затем демонтировать верхнюю часть корпуса крана вместе с рукояткой и отделить плиту.
  6. В конце извлечь верхний поршневой механизм.

Если неполадка заключается в том, что кран шипел, то необходимо восстановить уплотнение поршневой части. Для этого нужно заменить демпфирующее устройство, которое гасит резкие толчки от рукоятки.

Для замены демпфера нужно сохранить прежнее положение винта и отрегулировать зазор между винтом и толкательной частью поршня.

Если поломка была вызвана неисправностью клапана, нужно открутить крепежные винты, разъединить корпус и вытащить малый поршень, раскачивая большой.

Для восстановления герметичности необходимо изолировать верхнюю и нижнюю секции уплотнительных колец, выпустить воздух, заменить поврежденные детали на новые.

specmahina.ru

Сборка, разборка, регулировка и проверка тормозного крана на КамАЗ

Камаз КамАЗы, МАЗы, ЗИЛы – это те машины, к которым обычным автолюбителям нет дела. Но, несмотря на этот факт, все они обладают достаточно интересной конструкцией, о нюансах которой лучше знать, особенно если вам предстоит поближе «познакомиться» с этими гигантами. В частности, отдельное внимание следует уделить тормозной системе, в устройстве которой выделяется тормозной кран (в данный момент имеется ввиду автомобиль КамАЗ, о котором и пойдет речь далее).

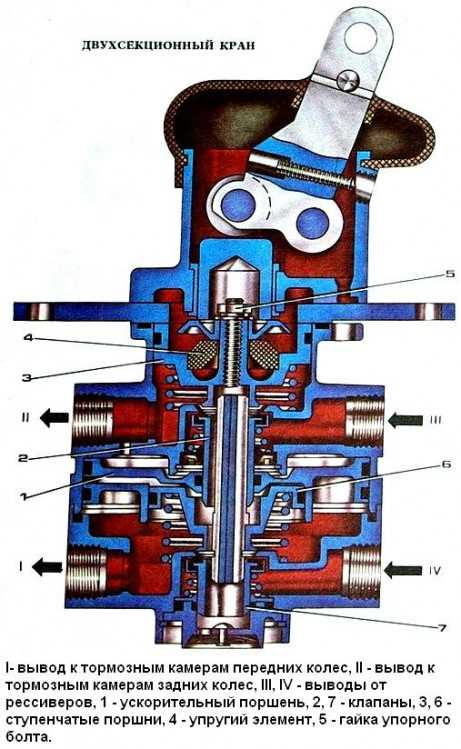

Устройство тормозного двухсекционного крана

Главный тормозной двухсекционный кран КамАЗ предназначен для управления рабочими тормозными системами автомобиля и комбинированным приводом тормозных механизмов прицепа, чему полностью соответствует устройство узла.

Двухсекционный тормозной кран

К основным составляющим элементам относятся: большой поршень, следящий и малый ступенчатые поршни, верхний и нижний клапаны, упругий элемент, толкатель, рычаг, шпилька и толкатель малого поршня. Первый и второй выводы крана соединяются с тормозными камерами передних и задних колес посредством промежуточных пневмоаппаратов, в то время как третий и четвертый связаны с ресиверами раздельных контуров привода рабочего тормоза.

Находясь в исходном положении (при опущенной тормозной педали), клапаны закрыты, первый вывод рассоединен с четвертым выводом, а второй вывод отсоединен от третьего («общение» с атмосферой происходит посредством клапана).

Когда водитель транспортного средства начинает тормозить, прилагаемое к педали тормозное усилие передается на ступенчатый поршень через упругий элемент. Перемещаясь вниз, поршень закрывает собой выпускное отверстие клапана, тем самым отсекая от окружающей среды вывод контура тормозных механизмов.

При движении верхнего поршня вниз, уже сжатый воздух переходит в контур рабочих тормозных механизмов задних колес. Воздействие сжатого воздуха вместе с работой пружины ступенчатого верхнего поршня уравновешивают силу воздействия на педаль.

Таким образом, принцип работы тормозного крана КамАЗ можно назвать достаточно простым и закономерным процессом.

Знаете ли вы? Камский автомобильный завод успешно работает с 1976 года, выпуская сегодня не только дизельные грузовики, но и автобусы, тракторы и комбайны.

Причины поломок крана

Как и любое другое транспортное средство, автомобиль КамАЗ иногда сталкивается с рабочими проблемами, которые часто вызваны тормозами конструкции, а точнее имеющимися в узле неисправностями.

В частности, к основным неполадкам двухсекционного крана относят потерю герметичности уплотнительных резиновых элементов (поршней и колец) и как результат утечку воздуха из системы, а также заедание толкателя, что приводит к невозможности полного растормаживания машины.

Что касается утечки воздуха в атмосферу, то она может происходить через впускное окно (причиной чего, в основном, служат дефекты клапанов и пружин) и по разъему корпусов (результат дефекта уплотнительного кольца и повреждения торцевых поверхностей корпуса).

Заедание рычага нередко вызвано загрязнением рычажного механизма к чему привело повреждение защитного чехла.

Еще одной достаточно распространенной неисправностью тормозной системы автомобиля КамАЗ является медленное увеличение давления в нижней секции при его росте в верхней части. К этой неполадке приводит набухание уплотнительных колец.

Не стоит забывать и о возможности нарушения следящего действия по ходу рычага, причиной которой выступает дефект упругого элемента.

Как проверить тормозной кран Камаз

Камаз Главный кран тормозной системы, который относится к двухсекционному виду (в данном случае имеются ввиду автомобили КамАЗ), расположен на левом лонжероне рамы и крепится к ней с помощью специального кронштейна.

Диагностика этого механизма должна стать регулярным действием, так как при периодическом осмотре, систематической очистке от скопившейся грязи и проверке герметичности всех соединений вам будет гарантирована устойчивая работа указанного узла.

В частности, особенное внимание, при визуальном осмотре, следует уделять состоянию защитного чехла крана. Эта деталь не должна иметь разрывов и обязана по всему периметру плотно прилегать к корпусу тормозного крана.

Важно! Малейшее попадание грязи на рычажную систему и трущиеся поверхности способно вывести кран из строя.

Герметичность соединений можно проверить с помощью мыльной эмульсии в двух положениях крана – заторможенном и расторможенном.

Если на нанесенном составе появятся пузыри, значит, утечка воздуха все же имеется. В том случае, когда он выходит через атмосферный вывод интересующего нас крана, следует проверить герметичность впускного клапана и работоспособность выпускного.

Если в результате диагностики подобные дефекты будут обнаружены, то такой кран нужно заменить.

В периодическом осмотре, очистке и смазке шарнирных соединений нуждается и привод тормозного крана.

При проведении всех диагностических мероприятий не забывайте о кронштейнах, тягах и рычагах, которые связывают тормозную педаль с тормозным краном. Их также следует периодически очищать от мелких посторонних предметов и грязи.

Педаль тормоза Если педаль тормоза разболталась, то обязательно отрегулируйте ее ход, что можно сделать с помощью регулировочной вилки, посредством которой выставляется длина тяги, соединяющей педаль машины с первым промежуточным рычагом привода.

Если по каким-то причинам привод тормозного крана уже разбирался ранее, то при сборке нужно добиться полного совмещения нижнего отверстия промежуточного рычага и оси опрокидывания кабины. После этого, меняя длину тяги, которая идет от педали к переднему рычагу, следует установить педаль в требуемое положение в кабине.

Интересно! Первое транспортное средство КамАЗ-5320 сошло с главного сборочного конвейера 16 февраля 1976 года.

Замена тормозного крана

Замена главного тормозного крана КамАЗ, примерная схема работы которого приводилась выше, требует распределения времени на два последовательных этапа: снятие старого механизма и установку нового элемента.

Как снять тормозной кран, последовательность действий

Схема Чтобы снять тормозной кран сначала необходимо выпустить воздух из ресиверов пневмопривода, расположенных в переднем и заднем мосту. Затем, следует открутить накидные крепежные гайки, соединяющие наконечники пневматических трубопроводов с тройниками и переходником крана. После этого, расшплингуйте и демонтируйте палец соединения вилки задней тяги с рычагом крана.

Выкрутите гайки крепежных болтов, удерживающих пластину верхнего корпуса крана рядом с кронштейнами рамы, и снимите сам кран.

Установка нового двухсекционного крана

После того, как снятая деталь окажется в ваших руках, установите новый кран на кронштейны левого лонжерона и закрепите его там при помощи болтов с гайками и пружинными шайбами. Теперь, нужно присоединить к рычагу вилку задней тяги, вставить обратно палец и зашплинтовать его. Дальше остается только подвести к тройникам и переходникам крана наконечники пневматических трубопроводов, навернув и затянув накидные гайки, а затем запустить двигатель и заполнить воздухом пневмопривод тормозных систем.

Проверив герметичность всех трубопроводов и самого тормозного крана, можете считать, что вы успешно справились с задачей замены крана тормозной системы КамАЗа, который на этом автомобиле принадлежит к двухсекционному виду.

Ремонт тормозного крана Камаз

Только что мы с вами выяснили, как заменить тормозной кран на КамАЗе, но как его разобрать, если требуется ремонт? На самом деле и здесь нет ничего особо сложного, главное четко придерживаться инструкций.

Как разобрать кран

Ключ Прежде всего, если при обратной сборке, вы хотите чтобы расположение воздушных каналов осталось прежним, тогда не забудьте пометить все три съемные части. После нанесения отметок последовательность дальнейших действий имеет следующий вид:

  1. С помощью ключа на «12» откручиваем крепежные болты, которые удерживают рядом корпус и опорную плиту.
  2. Затем, в сборе с рычагом, демонтируем верхнюю часть нашего крана и отделяем его от плиты.
  3. Извлекаем верхний поршень, нижней частью которого является седло клапана.
  4. Обратите внимание! В том случае, когда при нажатой педали тормоза вы уже замечали шипение крана, доносящееся через корпус приводного рычага, следует проверить уплотнение указанного поршня, так как, скорее всего, оно не герметично.

  5. Ресивер В верхней части поршня имеется демпфирующее устройство, которое призвано гасить резкие толчки от рычага. Крепежный винт этого узла, помимо своего прямого предназначения, выполняет еще одну, не менее важную функцию – управление нижней секцией крана при отказе верхней. При этом нижняя секция будет полностью сохранять свою работоспособность. В случае, когда требуется замена демпфера, предыдущее положение крепежного винта следует сохранить. Также, в процессе эксплуатации, не меняется и зазор между ним и толкателем поршня.
  6. На следующем этапе, чтобы добраться до клапана верхней секции, нужно открутить четыре крепежных винта (используется ключ на «12») и разъединить корпус.
  7. Следом вытаскиваем из него малый поршень, предварительно немного раскачав большую деталь. Именно он обеспечивает пневматическое управление нижней секцией.
  8. Клапан верхней секции удерживается с помощью стопорного кольца, после снятия которого, вы сможете демонтировать и сам клапан в сборе.
  9. Не стоит забывать и о блоке герметизации, состоящего из опорного кольца и двух уплотнений обоймы. Сняв коническую подпорную пружину, следует немного сдвинуть колпачок.
  10. Теперь, если вы видите, что рабочая сторона пришла в негодность, но заменить ее нечем, можно просто переставить ее вверх уцелевшей частью.
  11. Для демонтажа клапана нижней секции достаточно вынуть стопорное кольцо из корпуса этой секции.
  12. Далее следует демонтировать пружинный хомут и защитный чехол, после чего ключом на «22» выкрутить пробку оси рычага.
  13. Внимание! Для изъятия оси следует использовать резьбовое отверстие М6, в которое заворачивается болт с гайкой и шайбой.

  14. Путем вращения гайки выпрессуйте ось, и если наблюдается увеличение поперечных люфтов рычага, тогда обязательно замените две полимерные втулки. Что касается ролика рычага, то чаще всего он изнашивается только в одном месте, причиной чего является отсутствие смазочного материала на его оси.
  15. Для проведения ремонтных мероприятий следует выбить ось ролика с помощью выколотки диаметром 10-12 мм. и достав ролик, выполнить его обработку на токарном или заточном станке, вплоть до удаления следов износа.
  16. Следом выпрессовывают и сам толкатель, после чего очищают его от следов коррозии.
  17. Очистке подлежит и канавка втулки, в которую впоследствие необходимо заложить новую смазку.
Теперь остается заменить изношенные детали и собрать механизм в обратной последовательности.
Сборка двухсекционного тормозного крана КамАЗа

Выполняя сборку деталей, не забудьте нанести на все сопрягаемые поверхности консистентную смазку, а при стыковке секций корпуса проверить целостность уплотнительных колец. Небольшой свободный ход привода обеспечивается посредством упорного винта. Но все это лишь предисловие, так как схема обратной сборки двухсекционного тормозного крана КамАЗ, предусматривает выполнение следующих действий:

  1. Используя в верхнем поршне регулировочный винт, следует установить нужное расстояние и законтрить крепежный элемент.
  2. Затем, необходимо обратно установить верхний поршень и в случае необходимости прижать его с помощью транспортного зажима.
  3. Собираем аппарат, с установленным рычагом и опорной плитой.
  4. Далее, вкручиваем регулировочный болт в рычаг, причем сделать это нужно так, чтобы не остался зазор между роликом и толкателем.
  5. Смазаная детальПодключаем тормозной кран к системе сжатого воздуха и трижды переключаем рычаг до упора. Никаких заеданий быть не должно и в нормальном состоянии переключатель быстро возвращается в начальное положение.
  6. Следующим шагом является подача воздуха в выводы под давлением. Переместив рычаг еще три раза, давление в выводах должно измениться. Общий ход рычага до упора должен соответствовать 31,1…39,1 мм, при ходе толкателя 12,5…15,7 мм.
  7. После того как воздух зайдет в выводы, а давление в них изменится до нужных значений, проверьте аппарат на герметичность, так как он должен обладать этим качеством при любом положении рычага. Утечка воздуха не должна превышать 8 см/мин.
Согласитесь, процедуру замены и разборки тормозного крана КамАЗ нельзя назвать легкой задачей, из-за чего многие автомобилисты не решаются иметь с ней дело. Возможно, это и правильное решение, ведь если вы не специалист, а лишь водитель, который недостаточно ориентируется в особенностях конструкции КамАЗов, то лучше будет доверить дело профессионалам.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Ремонт крана тормозного двухсекционного КамАЗ, ЗИЛ, МАЗ

Содержание статьи:

Основные неисправности крана тормозного

1. Потеря герметичности уплотнительных резиновых колец поршней — потеря воздуха из системы.

2. Заедание толкателя — не полное растормаживание автомобиля.

Расположение и демонтаж тормозного крана

Тормозной кран расположен на левом лонжероне рамы на специальном кронштейне. Усилие от педали передается к нему через систему тяг на автомобилях КамАЗ и ЗИЛ или тросом (на автомобилях МАЗ).

Для демонтажа тормозного крана с автомобиля, расшплинтовываем и вынимаем палец тяги привода. Отворачиваем 4 болта крепления крана к кронштейну и отворачиваем подходящие к крану воздушные магистрали.



Ремонт тормозного крана

Чтобы при сборке сохранить прежнее взаимное расположение воздушных каналов относительно магистралей, кернером помечаем все три съемные части.

Ключом на 12 отворачиваем 4 болта стягивающие корпус с опорной плитой.

Снимаем верхнюю часть крана в сборе с рычагом и отделяем плиту.

Извлекаем верхний поршень.Его нижняя часть — седло клапана.

Если кран шипел через корпус приводного рычага при нажатой педали тормоза — нарушено уплотнение этого поршня. Сверху в поршне есть демпфирующее устройство, гасящее резкие толчки от рычага.

Винт, скрепляющий этот узел, выполняет еще одну функцию: при отказе верхней секции крана нижняя будет управляться через него, полностью сохраняя свою работоспособность.

Если потребовалась замена демпфера — прежнее положение винта необходимо сохранить. Зазор между ним и толкателем поршня в процессе эксплуатации не меняют.

Чтобы подобраться к клапану верхней секции, ключом на 12 отворачиваем четыре винта…

и разъединяем корпус.

Вынимаем из него малый поршень, немного раскачав большой.

Он обеспечивает пневматическое управление нижней секцией.

Потеря герметичности уплотнений ведет к утрате следящего действия и запаздыванию нижней секции (тормоза передних колес).

Эти уплотнения изолируют верхнюю и нижнюю секции от атмосферы во время торможения.



Кольцевая поверхность — седло нижнего клапана — должна быть гладкой.

Клапан верхней секции удерживается стопорным кольцом. Снимаем его и извлекаем клапан в сборе.



Снимаем блок герметизации, состоящий из опорного кольца, двух уплотнений обоймы.

Снимаем коническую подпорную пружину и сдвигаем колпачок.



Манжета П-образного профиля. Если рабочая сторона вышла из строя, а заменить нечем, можно переставить её уцелевшей стороной вверх.

Клапан нижней секции отличается от верхней лишь длиной корпуса.

Для его извлечения достаточно вынуть стопорное кольцо из корпуса нижней секции.

Атмосферный клапан предотвращает засасывание внутрь корпуса грязи и пыли.

Износ блока приводного рычага увеличивает свободный ход педали тормоза. Попадание через рваный чехол внутрь корпуса воды и грязи (дренажное отверстие не справляется) ведут к заклиниванию толкателя в корпусе. Возвратная пружина не в силах возвращать его на место, и автомобиль растормаживается не полностью.

Допускать этого нельзя, поэтому пространство под чехлом желательно заполнить консистентной смазкой.

Снимаем пружинный хомут и защитный чехол.

Ключом на 22 выворачиваем пробку оси рычага.

Для извлечения оси используем резьбовое отверстие М6. В него заворачиваем болт с гайкой и шайбой.

Вращая гайку, выпрессовываем ось.

При увеличенных поперечных люфтах рычага, заменяем две полимерные втулки.

Ролик рычага, как правило, протирается в одном месте. Причина — отсутствие смазки на его оси.

Для ремонта выбиваем ось ролика выколотой диаметром 10-12 мм.

Вынув ролик, обрабатываем его на токарном или заточном станке до удаления следов износа.

Выприсовываем толкатель в любую сторону и очищаем его от продуктов коррозии.

Очищаем канавку втулки и закладываем в неё свежую смазку.

При сборке в обратной последовательности на все сопрягаемые поверхности наносим консистентную смазку.

При стыковке секций корпуса проверим целостность уплотнительных колец.

Упорным винтом обеспечиваем приводному рычагу небоьшой свободный ход. 1-1,5 мм


razvar.ru

Схема главного тормозного крана КАМАЗ 5320

Утечка воздуха из тормозного крана КАМАЗ ЗИЛ ПАЗ МАЗ КРАЗ ГАЗ

ГТК Ремонт и регулировка

Опыт с ГТК камаз евро тормоза стали лучше

Ремонт тормозного крана КАМАЗ ЗИЛ ПАЗ МАЗ КРАЗ ГАЗ

Как улучшить тормоза на камазе

Как перенести тормозной кран с рамы на кабину

Как снять главный тормозной кран на автомобиле Камаз 5511

Кран тормозной КамАЗ

Воздушная система КамАЗа 5320 — 53212 — 55102

Главный тормозной кран зил-камаз

Также смотрите:

  • Трансмисионная масло КАМАЗа
  • КАМАЗ поливомоечная машина ко 823
  • Ведомственная охрана на КАМАЗе
  • Съемник для КПП КАМАЗ
  • Watch Online Full Movie Beauty and the Beast (2017)
  • Где реле зарядки КАМАЗ евро 1
  • Как поставить тахограф на старый КАМАЗ
  • Схема регулировки клапанов КАМАЗ евро 2
  • Watch Online Full Movie Bitter Harvest (2017)
  • Отзывы по КАМАЗам с двигателем ямз
  • Как подсоединить подогреватель тосола автомобиль КАМАЗ
  • Сальник насоса гура КАМАЗ
  • КАМАЗ какая категория машин
  • Делитель КАМАЗ сборка
  • Какие ворота нужны под КАМАЗ
Главная » Новое » Схема главного тормозного крана КАМАЗ 5320

kamaz136.ru

Тормозная система камаз 5320: устройство и ремонт


Эта конструкция не похожа на аналоги для легковых машин. Она имеет 4 узла, каждый из которых обладает своими особенности работы и назначением. Тормозная система КамАЗ 5320 состоит из современных механизмов, которые управляют работой и отвечают за повышение безопасности. Предусмотрен прибор для разблокировки стояночного тормоза в аварийных условиях.

Принцип работы тормозов КамАЗ

После нажатия на педаль тормозной системы давление передается на усилитель, а он оказывает воздействие на основной цилиндр. Входящие в его конструкцию поршни получают излишки жидкости в цилиндрах колес, которые, в свою очередь, провоцируют передвижение колодок к дискам. Это происходит при одновременном прохождении потока в привод.

Управление тормозными механизмами нажатием на педаль тормоза создает давление жидкости, что запускает процесс остановки. По ее завершении задействуется возвратная пружина, и педаль становится неактивной. Поршень основного цилиндра тоже принимает обратное положение. Основные части пружин отстают от барабанов благодаря работе тормозных колодок.

Тормозная система на Камаз 5320

В основной цилиндр перемещается тормозная жидкость от колес. Давление системы торможения снижается. Из-за использования в конструкции устройств для повышения безопасности, увеличивается продуктивность тормозов КамАЗ.

Описание тормозов КамАЗ

Устройство тормозных систем состоит из четырех отделов — основной, стояночный, вспомогательный и запасной. У них схожее строение, но работают они по отдельности. Поэтому при полной неисправности одной системы, многотонную груженую машину остановят оставшиеся три блока. Элементы управления ими находятся в удобном расположении для водителя, так что он в любой ситуации может воспользоваться каждым из блоков.

Отделы тормозной системы Камаз-5320

Основной

Создан для управления авто во время движения. Он имеет пневматический привод, который отдельно регулирует передние и задние колеса. Главные детали тормозной системы КамАЗ — барабан и колодки. Из-за этих элементов чаще всего выходит из строя весь блок, так как они испытывают наибольшие нагрузки и изнашиваются.

Запасной

Он применяется для изменения скорости и остановки при возникновении неисправности в основном тормозном блоке. Ее объединяют со стояночным тормозом некоторые общие механизмы. В него включены:

Пневматический привод тормозов автомобиля КамАЗ-5320

  • 4 пружины;
  • 2 воздушных баллона;
  • защитный клапан;
  • датчик давления;
  • тормозной кран;
  • трубопроводы;
  • шланги.

Запасная система приводится в действие стояночным рычагом, который переводится в промежуточное положение (между горизонтальным и вертикальным).

Вспомогательный

Эта тормозная система работает от энергии скатывания машины по наклонной плоскости, а для остановки задействуется двигатель. Запускается процесс торможения нажатием на кнопку рядом с рулевой колонкой. После этого начинается перемещение сжатого воздуха от защитного клапана к тормозным цилиндрам. Путь отработанным газам перекрывается, а двигатель в это время выполняет функции компрессора. Давление направляется на колодки и барабан, что приводит к торможению.

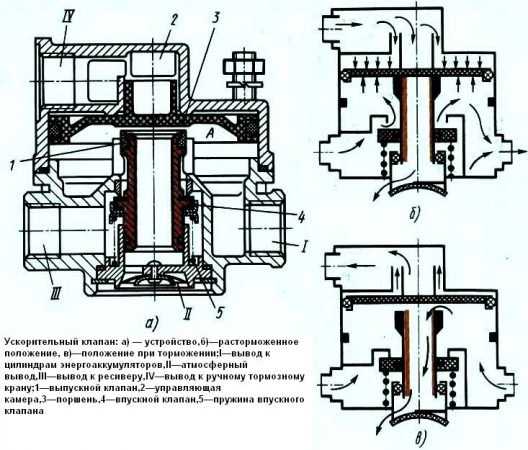

Ускорительный клапан тормозов Камаз

Стояночный блок

Эта система удерживает на месте автомобиль во время кратковременной остановки или длительной стоянки.

В конструкцию КамАЗ включен механизм экстренного растормаживания. Он выполняет сжатие тех пружин, которые задействованы при использовании стояночного или запасного блока. Для активации предусмотрена кнопка на панели. Можно применить при необходимости механический способ растормаживания, открутив специальные винты энергоаккумуляторных пружин.

Техническое обслуживание КамАЗ

Оно включает в себя осмотр, проверку креплений, чистку механизмов и узлов. Иногда необходима регулировка промежутков между барабаном и колодкой.

Осмотр тормозной системы требует обратить особое внимание на:

Техническое обслуживание тормозной системы Камаз-5320

  • правильность соединения суппорта с фланцами мостов;
  • надежность крепления гаек на кронштейнах зажимных конструкций;
  • положение тормозных накладок;
  • вращение разжимного вала.

Если накладки расположены на расстоянии меньше 0,5 мм от головок, их необходимо заменить новыми. Во время эксплуатации их нужно беречь от взаимодействия с маслом, иначе их свойства теряются, а восстановить обычной промывкой не получится.

В норме вал разжимного кулака свободно крутится в кронштейне. Если он заедает, то очищаются опорные поверхности и тонко смазываются консистентной смазкой.

Необходимо своевременное обслуживание вспомогательной тормозной системы КамАЗ — проверяются заслонки и крепления. При затрудненном вращении заслонки снимается корпус, очищается и промывается в керосине. После обдува сжатым воздухом надо вернуть детали на место.

При недостаточном уровне тормозной жидкости и несвоевременной ее замене могут возникать неполадки, западать педали, отмечаться посторонний шум, увеличение тормозного пути. Еще это может свидетельствовать об изношенности колодок.

Видео по теме: Тормозная система КАМАЗ


specnavigator.ru

Ремонт главного тормозного крана КАМАЗ 5320 видео

ГТК Ремонт и регулировка

Утечка воздуха из тормозного крана КАМАЗ ЗИЛ ПАЗ МАЗ КРАЗ ГАЗ

Ремонт тормозного крана КАМАЗ ЗИЛ ПАЗ МАЗ КРАЗ ГАЗ

СБОРКА ТОРМОЗНОГО КРАНА КАМАЗ

Как улучшить тормоза на камазе

Опыт с ГТК камаз евро тормоза стали лучше

Клинит тормоза КАМАЗ ЗИЛ ГАЗ ПАЗ ЛАЗ МАЗ. Ремонт тормозного крана.

Кран тормозной КамАЗ

Главный тормозной кран зил-камаз

Как снять главный тормозной кран на автомобиле Камаз 5511

Также смотрите:

  • Размер резины на КАМАЗе вездеходе
  • Схема абс на КАМАЗе 65115
  • Автомобили КАМАЗ для себя
  • Седельный тягач КАМАЗ в лизинг
  • Правила эксплуатации шин КАМАЗ
  • Ремонт тормоза на автомобиле КАМАЗ
  • Масса КАМАЗа 5320 без нагрузки
  • Порядок установки топливного насоса КАМАЗ
  • Козырек на КАМАЗа 65115
  • КАМАЗы идут на ванкор
  • Автошина для КАМАЗ по маркам
  • 300 КАМАЗов видео
  • КАМАЗ 4326 замок зажигания
  • Электродвигатель вентилятора отопителя КАМАЗ
  • Как подключить второй бак на КАМАЗ
Главная » Видео » Ремонт главного тормозного крана КАМАЗ 5320 видео

kamaz-parts.ru

Двухсекционный тормозной кран Камаз

Двухсекционный тормозной кран предназначен для управления ис­полнительными механизмами двухконтурного привода рабочего тормоза

Основными элементами крана (рис. а) являются большой поршень 1, верхний 2 и нижний 11 клапаны, следящий 3 и малый 9 ступенча­тые поршни, упругий элемент 4, рычаг 5, толкатель 6, шпилька 7, пружины 8 и 10, толкатель малого поршня 12.

Выводы I и II крана через промежуточ­ные пневмоаппараты соединены с тормоз­ными камерами соответственно передних и задних колес, выводы III и IV — с ресиве­рами раздельных контуров привода рабо­чего тормоза.

В исходном положении (тормозная пе­даль отпущена) клапаны 2 к 11 (рис.  б) под действием своих пружин закрыты, вывод I разобщен с выводом IV и вывод II — с выводом III с атмосферой они сооб­щаются через клапан 13.

При нажатии на тормозную  педаль (рис.а) усилие через систему тяг и ры­чагов привода передается на рычаг 5 тор­мозного крана и далее через толкатель 6 и упругий элемент 4 следящему поршню 3.

Перемещаясь вниз, поршень 3 сжимает пружину 8, закрывает выпускное окно при касании клапана 2 и разобщает вывод II с атмосферой, а затем отрывает клапан 2 от седла.

Сжатый воздух, подводимый к выводу III, через открытый клапан 2 по­ступает к выводу II и далее через регуля­тор тормозных сил в тормозные камеры задних колес до тех пор, пока сила нажа­тия на рычаг 5 не будет уравновешена дав­лением сжатого воздуха и пружины 8 на поршень 3.

Таким образом осуществляется следящее действие поршня в верхней сек­ции тормозного крана.

Одновременно с повышением давления в выводе II сжатый воздух через канал в корпусе крана проходит в полость над большим поршнем 1 второй секции тормоз­ного крана, поршень 1 перемещается вниз и воздействует на малый поршень 9 второй секции тормозного крана.

Перемещаясь, поршень 9 сжимает пружину 10, закрывает выпускное окно клапана 11 и разобщает вывод I с атмосферой, а затем отрывает клапан 11 от седла. Сжатый воздух, под­водимый к выводу IV, через открытый кла­пан 11 поступает к выводу I и далее в тор­мозные камеры передних колес.

С повышением давления в выводе I воз­растает давление в полости под поршнями 1 и 9, которое уравновешивает усилие, дей­ствующее на поршень 9 сверху. Вследствие этого в выводе I также устанавливается давление, соответствующее усилию на ры­чаге тормозного крана.

Таким образом осу­ществляется следящее действие поршня в нижней секции тормозного крана.

При отказе в работе верхней секции тормозного крана (отсутствует давление в выводе II) нижняя секция управляется механически через шпильку 7 и толкатель 12, полностью сохраняя свою работоспо­собность. При этом следящее действие осу­ществляется уравновешиванием усилия, приложенного к рычагу 5 сверху, и давле­нием воздуха и пружины 10 на малый сту­пенчатый поршень 9 снизу.

Выход из строя нижней секции крана (отсутствует давление в выводе I) не вли­яет на работу верхней секции.

При снятии усилия с тормозной педали рычаг 5 тормозного крана под действием упругого элемента 4 возвращается в исход­ное положение.

Следящий поршень 3 уси­лием сжатой пружины 8 перемещается вверх, клапан 2 садится в седло, и доступ воздуха из ресивера к выводу II прекраща­ется.

При дальнейшем перемещении порш­ня 3 вверх открывается выпускное окно и вывод II сообщается с атмосферой через клапан 13.

Давление в выводе II, а следо­вательно, и в полости надпоршневого пространства большого поршня 1 падает, поршни 1 и 9 под действием пружины 10 перемещаются вверх, клапан 9 садится в седло, и доступ воздуха из ресивера к вы­воду I прекращается.

При дальнейшем перемещении поршней 1 и 9 вверх открыва­ется выпускное окно и вывод I сообщается с атмосферой через клапан 13.

Замена двухсекционного тормозного крана

Двухсекционный тормозной кран подлежит замене при следующих неисправностях:

1. Нарушение герметичности крана. Внешним признаком является утечка воздуха через атмосферный клапан в местах крепления секций корпуса.

2. Механические повреждения корпуса, рычага, заедания поршней, нарушающие его нормальную работу.

Снятие двухсекционного тормозного крана

1. Выпустите воздух из ресиверов пневмопривода тормозных систем переднего и заднего мостов

2. Отверните накидные гайки крепления наконечников пневматических трубопроводов к тройникам и переходнику крана 14 (см. рисунок – привод тормозного крана)

3. Расшплинтуйте и выньте палец соединения вилки задней тяги 12 привода с рычагом крана

4. Отверните гайки болтов крепления пластины верхнего корпуса крана к кронштейнам рамы и снимите кран

Установка двухсекционного тормозного крана

5. Установите кран на кронштейны левого лонжерона рамы и закрепите болтами с гайками и пружинными шайбами

6. Присоедините к рычагу вилку задней тяги 12 привода, вставьте палец и зашплинтуйте его

7. Подсоедините к тройникам и переходнику крана наконечники пневматических трубопроводов, наверните и затяните накидные гайки

8. Пустите двигатель и заполните воздухом пневмопривод тормозных систем. Проверьте герметичность трубопроводов и тормозного крана.

Технические условия

Утечка воздуха из атмосферного клапана крана как при отпущенной, так и при нажатой тормозной педали, не допускается.

В соединениях трубопроводов пневмопривода утечка воздуха не допускается.

9. Проверьте и при необходимости отрегулируйте ход рычага тормозного крана, который должен быть 31,1— 39,1 мм, в следующем порядке:

— отверните на несколько оборотов контргайку вилки средней тяги, расшплинтуйте и выньте палец соединения вилки с маятниковым рычагом, снимите вилку с маятникового рычага;

— доведите до складывания промежуточный рычаг с первой тягой и установите с помощью резьбовой вилки (заворачивая или отворачивая) необходимую длину средней тяги, соедините ее с маятниковым рычагом, выбрав зазоры в приводе и не допуская принудительного перемещения рычага тормозного крана. При этом полный ход педали должен быть 100—140 мм, свободный ход —20 — 40 мм.

Педаль должна не доходить до пола на 10 — 30 мм. Замеряйте на расстоянии 210—220 мм от оси педали, при необходимости регулируйте резьбовой вилкой на первой тяге.

autoruk.ru

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
