принцип работы, схема в разрезе ⚙️🔧

Главная > Гофра глушителя – как устроена и для чего предназначена

Глушитель автомобиля часто снабжается подвижными элементами. Полностью закрепленный отвод выхлопных газов от вибрации ломается. В стыках появляются трещины, также, как и в корпусе труб, из которых они сделаны. Чтобы предотвратить разрушение, используют гофру. Несложное устройство гофры глушителя, вкупе с ее полезными качествами позволяет сохранить элементы выхлопной системы в целости.

Но деталь также изнашивается. Так как на нее действует не только вибрация, но и химические вещества, а также резкие перепады температур. Если присмотреться как выглядит гофра глушителя в разрезе, становится заметно, что по своей сути это металлическая обшивка цилиндрической формы. Благодаря гнущимся волокнам металла, из которых она сплетена, вибрация гасится и рассеивается по ним. Она не доходит до глушителя, который иногда жестко закреплен и не имеет свободного люфта.

Гофра глушителя в разрезе

Из чего состоит деталь

Рассматривая, как устроена гофра глушителя, нельзя сказать, что все они одинаковые. Все зависит от типов запчасти. Но в большей своей массе они состоят из металлических нитей, сплетенных в плотный слегка гнущийся слой. Также есть комплекты, которые дополняются сеткой, которая является укрепляющим слоем, что продляет срок службы детали. Такие отличия влияют и на цену детали.

Если сегмент ломается, его не чинят. Во-первых, это займет много времени. Во-вторых, запчасть стоит дешево и ее проще заменить на новую, чем возиться с ремонтом старой. Ее монтаж не отличается технологической сложностью. Износившийся сегмент спиливается болгаркой, концы шлифуются и подгоняются под размер новой. Затем обновка приваривается обратно и швы шлифуются. Важно при этом соблюдать герметичность при сваривании.

Какие типы детали бывают

Чтобы понять из чего состоит гофра глушителя, важно рассмотреть типовые отличия разных моделей. Несмотря на множество производителей, технологические особенности и маркетинговые уловки, котируется всего два типа запчастей:

• Двуслойные. Разновидность, которая устанавливается на машины с бензиновыми двигателями. Пары слоев из металла вполне хватает и для герметичного соединения, и для долго срока службы элемента. Внутренняя прослойка не дает теплу выходить и воздействовать на внешний. А второй служит демпфером, который гасит вибрации и работает как предохранитель от сжатия.
• Трехслойные. Также называются усиленными. Они могут работать с любым типом двигателя внутреннего сгорания, как на бензине, так и на дизеле. Средняя прослойка в них имеет гофрированную структуру.

Важно, что трехслойная гофра глушителя функции свои выполняет лучше, но и стоит дороже. Этот тип делится на две категории:

• Иннербрэйд (Innerbraid) – в них прослойка внутри состоит из тонких металлических нитей, которые соединяются в одну оплетку.
• Интерлок (Interlock) – здесь внутренний рукав выполняется в виде соединенных между собой металлических пластинок.



Поэтому, зная, что такое гофра глушителя, важно понимать, какой тип вам подойдет больше. А чтобы решить этот вопрос, нужно проконсультироваться у механика в сервисе.

Интерлок – вид, который считается более надежным. Но он и дороже, а его срок длине и когда замена компенсатора выхлопной системы потребуется, стоит это учесть.

В то же время, Иннербрэйд дешевле, чаще всего можно найти там, где предлагают запчасти неоригинального типа.

Есть автомобили, в которых этот элемент устанавливается вертикально, а не горизонтально. Вертикальная гофра глушителя что дает – сопротивление сжатию, но подбирать ее нужно точно по размерам старой. Если деталь не подойдет, ее замена будет невозможной.

Горизонтальные элементы предотвращают излом, так как работают на изгиб. Но их длина ограничивается максимумом в 40 см. Если новая запчасть будет чуть отличаться по размеру от заводской, то в этом случае такое допустимо.

При рассмотрении, где находится гофра глушителя, важно обратить внимание и на то, как она установлена и какой ее размер.

Почему элемент выходит из строя

Зная, что делает гофра глушителя, важно понять, почему она ломается. Причин этому несколько:

• Износ. Ему подвержены любые механизмы и элементы в машине. Метал детали со временем крошится, плетения становятся не такими плотными, нарушается герметичность.
• Температурное влияние. Элемент за одну поездку несколько раз претерпевает резкие перепады температур. Сначала она нагревается, а при попадании в лужу резко охлаждается. Структура металла этого не выдерживает.
• Физическое повреждение. Деталь хоть и подвижная, но резкий удар об бордюр может вывести ее из строя или нарушить герметичность сварных швов. Зная, что такое гофра в автомобиле, можно представить, что это серьезный урон по такой детали.

Главная роль гофры глушителя – погасить вибрацию и соединить разноуровневые отводы выхлопной системы. И во втором случае физические повреждения являются более частыми причинами выхода из строя. Особенно у машин с низким клиренсом.

Как производится ремонт

Понимая гофра глушителя, где находится, владельцы машин задаются вопрос ее ремонта на случай поломки. В сервисах деталь ремонтировать не будут. Она относительно дешевая, а ремонт займет много времени. Но энтузиасты все же пытаются ее починить.

Мастера, зная где располагается гофра глушителя что она делает и как ее снять, прибегают к способу оклеивания. Берется бинт и высокотемпературный клей. Ткань пропитывается составом и в несколько слоев оборачивается. Однако, такой способ требует тщательного подбора клея, так как не каждый из них держит температуру одинаково хорошо. И даже зная, гофра в глушителе для чего, и после ее правильного заклеивания, хватит такого ремонта максимум на месяц, менять ее все равно придется.

Почему это необходимая деталь

Рассматривая вопрос — гофра на глушителе для чего, важно выделить несколько причин, почему элемент является нужным и незаменимым. Всего их три:

• При работе двигателя система выхлопа вибрирует. Чтобы снизить отрицательные эффекты от такого частого резонанса, важно, чтобы в ней был установлен элемент гашения вибраций. Вот для чего служит гофра на глушителе в первую очередь.
• Автомобиль – механизм, работающий на воспламенении топлива, и, если его остатки не будут сожжены, может произойти детонация и эта запчасть предотвращает ее. Это второе, для чего гофра на глушителе.
• При работе ДВС все детали испытывают технологические нагрузки. Чтобы из снизить, нужен элемент, который будет подвижен в своей структуре, чтобы статично закрепленные элементы не сломались. Это третье для чего нужна гофра на глушителе автомобиля.

Также, понимая для чего гофра в выхлопной системе, важно знать, в каких именно узлах она располагается.

Как меняется элемент с помощью сварки

Понимая для чего гофра на глушителе автомобиля, важно знать, как ее можно заменить. Сделать это можно с помощью сварочного аппарата, но лучше всего обратиться в сервис, иначе можно капитально повредить всю выхлопную систему. А это принесет дополнительные траты.

Замена детали без сварки производится по следующему алгоритму:

• На коллекторе есть шпильки, а на них гайки. Их нужно отвинтить.
• На приемной трубе системы выхлопа располагается хомут, его демонтируют.
• Старая деталь вырезается. Для этого используется болгарка (УШМ).
• Разрез подгоняется под новую деталь.
• Обновка приваривается, а швы шлифуются.



Зная, гофра глушителя для чего она нужна, и понимая алгоритм ее замены, эта процедура не займет много времени.

Что делать, если нет сварки

Если для чего нужен сильфон на глушителе понятно, и он требует монтажа, а сварки нет, то можно на короткий срок закрепить деталь другим методом. Важно после этого сразу же посетить сервис. Алгоритма два:

• Машина ставится на домкрат. Старый элемент срезается. Шлифуются песта посадки. Затем по краям места базирования детали накидываются хомуты. Кофра одевается на трубы и хомуты крепко затягивается.
• Автомобиль ставится на подъемник. Старый элемент вырезается, а на его месте накидывается новая деталь. В местах крепления просверливается отверстие, по внутренним горловинам сильфона густо промазывается термогерметик. В отверстия вставляются длинные винты, затем они также промазывают термосоставом, а на них накручиваются гайки. После затяжки швы также густо смазываются. После застывания состава нужно срочно посетить сервис для профессиональной замены виброкомпенсатора.



Поэтому, зная зачем гофра в выхлопной системе, а также как ее заменить, можно избежать ситуаций, когда машиной пользоваться невозможно.

Признаки поломки

Разбирая, для чего нужна гофра в выхлопной системе, стоит ознакомиться с моментами, которые подскажут, что сильфон сломан. Основными признаками являются:

• Изменение давления в системе выхлопа. Это свидетельствует, что где-то нарушена герметичность.
• Изменение звука. Акустика выхлопа может поменяться в том случае, если виброкомпенсатор сильно поврежден. Поэтому важно понимать, зачем нужна гофра на выхлопной системе и как с ней она работает.
• Дым из-под днища. Означает, что целостность элемента нарушена.



Зная все это и зачем нужна гофра в выхлопной системе, можно содержать свой автомобиль в полном работоспособном состоянии.

Acura

BMW

Сhevrolet

Citroen

Ford

Hyundai

Jeep

Land Rover

Mazda

Mitsubishi

Opel

Porsche

SAAB

Skoda

Suzuki

Volkswagen

Audi

Cadillac

Chrysler

Dodge

Honda

Infiniti

Kia

Lexus

Mercedes

Nissan

Peugeot

Renault

Seat

Subaru

Toyota

Volvo

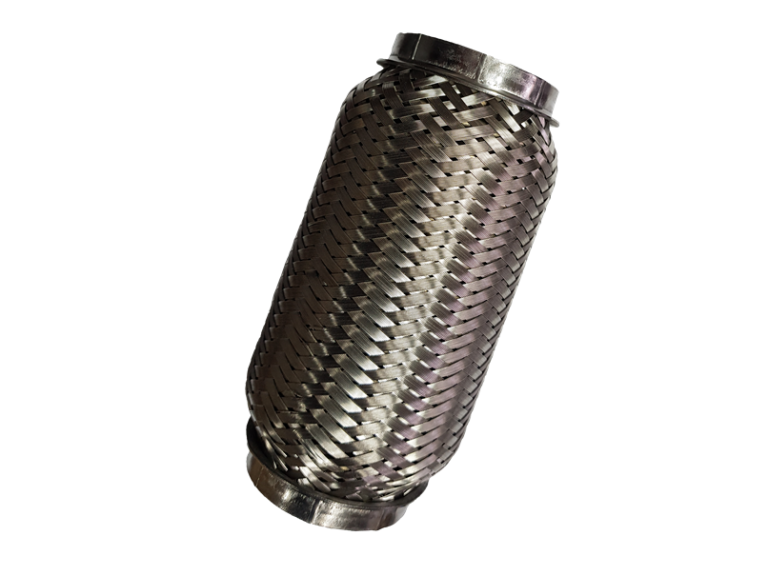

Диаметр 50 мм., длина 250 мм.,гофра глушителя (трёхслойная).

Как выбрать гофру глушителя

Гофра глушителя представляет собой соединительный элемент основной магистрали выхлопной системы с приемной трубой. Назначение гофры заключается в «обнулении» всех резонансов и колебаний, создаваемых двигателем при работе автомобиля. К сожалению, многие водители не отдают должного внимания гофре глушителя и какая именно лучше, и не беспокоятся о мерах по предотвращению неисправности при явных признаках поломок.

В большинстве же случаев автовладельцы считают гофру малозначимым компонентом выхлопной системы, а характерные признаки ее выхода из строя списывают на износ расходных элементов двигательной системы. Это приводит только к трате времени на поиск причины неисправности и лишним финансовым затратам. Специалисты автосервиса «Промастер» подготовили ознакомительную информацию, которая поможет клиентам получить подробное представление о гофре глушителя, ее назначении, и пересмотреть ее роль в выхлопной системе во избежание неожиданных поломок.

1.Первое измерение:

Измеряем длину старой гофры.Измеряется длина между крайними точками (как показано на рисунке).Советуем новую гофру брать чуть длиннее.Например длина старой гофры 185 мм.,значит длина новой гофры должна быть — 200 мм.

2.Второе измерение

Замеряем диаметр трубы (там где крепится гофра отступив 10 мм.)

Это и будет диаметр нашей новой гофры.Здесь работает тот же принцип (диаметр должен быть чуть больше диаметра трубы.Например: диаметр трубы -53 мм.,значит диаметр новой гофры должен быть -55 мм.

Но не у всех есть возможность самому промерить гофру.

В нашем сервисе наши мастера помогут вам снять размеры Вашей гофры.

Мы работаем без выходных с 9-00 до 19-00.

Как выбрать гофру

Уже упоминалось, что гофра является связывающим звеном в выхлопной системе. Ей предшествовали пружинные фланцы, которые уже не являются эффективным средством остановки резонансов от двигателя. Фланцевые соединения еще пользуются спросом в качестве простого и дешевого средства упреждения реакции выхлопной системы на работу двигателя для устаревших марок автомобилей, но их характеристики ограничены и не могут конкурировать с таковыми у гофры.

Гофра отличается не только долговечностью и надежностью. Основное ее свойство – эластичность, которая обеспечивает высокую герметичность в выхлопной системе и максимальное «погашение» всех резонансных колебаний, минимизируя износ графитового кольца.

Еще одна функция гофры – защитная. Помимо вибраций через выхлопную систему проходят отработанные газы. И здесь гофра обеспечивает их планомерный выход наружу, исключая их попадание в уязвимые области выхлопной системы. И, независимо от качества материала и типа, любой тип гофр имеет конечный эксплуатационный ресурс, при приближении к которому требуется ее замена. При первых повреждениях гофры, когда эксплуатация транспорта еще не доставляет дискомфорта, из выхлопной трубы слышится более неприятный характерный звук, и у автовладельца есть возможность ее вовремя заменить, а заодно ответить на вопрос, как выбирать гофру глушителя.

На что обратить внимание при выборе гофры

Из свойств и функций гофры можно выделить два особо важных критерия:

• Долговечность. Рабочий ресурс в большей степени зависит качества материала, из которого она изготовлена;
• Эластичность. Качество натяжки и герметичности сказывается на ее износоустойчивости.

Следовательно, для обеспечения комфортной эксплуатации транспорта и длительного срока службы автосервис «Промастер» рекомендует приобретать именно ту гофру, которая идеально сочетается именно под конкретную модель. Теперь следует рассмотреть варианты существующих гофр.

Как выбрать гофру

К новым технологическим решениям всегда приходят только компании, обладающие мощным производственным и финансовым ресурсом. И с появлением гофры только несколько производителей автомобильных комплектующих смогли достичь превосходства на мировом рынке благодаря качеству своей продукции. В настоящее время популярными и востребованными считаются только три производителя гофр, рассмотрим их:

• Interlock. Качественные четырёхслойные гофры в форме оплетки по доступной цене. Конструктивные особенности заключаются в наличии внутреннего металлорукава, который обеспечивает высокую защиту выхлопной системы от газов и резонансов даже в момент резких рывков. Гофра глушителя полностью изготовлена из нержавеющей стали и для компрессии требуется большая нагрузка. Выделяется большим запасом эксплуатационного ресурса. Может обслуживать выхлопную систему любого автотранспорта, оснащенного двигателем с рядным числом цилиндров.

• Innerbraid. Является упрощенной версией «Interlock» и производится в Корее.
  В отличии от вышеупомянутых, у этих гофр отсутствует металлорукав, следовательно, износ наступает быстрее и рассчитаны на меньшую нагрузку. Конструкция также включает 3 слоя из нержавеющей стали. Популярны на автомобилях E-класса с двигателем небольшой мощности, включая большинство отечественных моделей. Среди преимуществ отмечается повышенная эластичность за счет облегченной конструкции и более низкой стоимость среди аналогов других производителей.

Также существуют более мелкие производители гофр, в том числе подделывающие известных производителей. Их не стоит даже рассматривать. Эксплуатация автомобиля с гофрой сомнительного производителя залог успешного и скорого попадания в автосервис на длительный срок!

Как выбрать гофру

Выбор гофры для своего транспорта без подробного понимания его выхлопной системы является сложной задачей даже для опытного автомобилиста. Вариант с самостоятельной заменой более надежным экземпляром рассматриваться не будет – специалисту не потребуется никаких рекомендаций.

А для мало разбирающихся автовладельцев остается два варианта – покупка гофры в автомагазине или замена на станции техобслуживания. Существует много вариантов гофры, различающихся эластичностью, материалом и другими критериями, однако для замены достаточно выбирать по размеру и диаметру посадки.

Неопытные автомобилисты в большинстве случаев это молодые автолюбители, для которых при покупке гофры приоритетный критерий это стоимость. Они еще ничего не понимают в сложных системах всей машины и им все равно, каким будет качество и срок службы приобретаемой детали, и первый вопрос, который они задают продавцу – это цена. Даже если автолюбитель может себе позволить более дорогую деталь, он все равно купит дешевле, так как для него главное быстрее и с меньшими затратами снова сесть за руль и поехать. А как выбрать гофру глушителя и не ошибиться, его интересовать не будет.

В конечном итоге такой небрежный подход к своей машине для автолюбителя заканчивается быстрым износом гофры и постоянными мелкими поломками. В дальнейшем горе-автомобилист становится постоянным клиентом различных СТО «на пятачке», автомагазинов некачественных товаров и прочих конторок, а если финансы не позволяют, коротает свои выходные в «яме» или вовсе передвигается на «своих двоих». А более «самоуверенные» горе-автолюбители и вовсе продолжают передвигаться на машине с разъеденной гофрой. Проезжающий мимо на резких рывках «жигули» конца прошлого века с крайне шумным выхлопом и «молодчиком» за рулем – сегодня все еще часто встречаемая картина на российских дорогах. И не поможет даже проверенная конторка или покупка гофры «по-свойски», так как дешевые детали изготовляются из низкокачественных материалов и быстро расходуют свой эксплуатационный ресурс.

Единственным верным решением уберечь себя от лишних трат и головной боли – приобретать только качественную продукцию, и гофра здесь не исключение. Однако, качество материала и производитель это только полдела, требуется еще знать, какая гофра станет верным выбором под конкретную марку, ее особенности и тип. Далее рассмотрим, что представляет собой гофра глушителя, какая лучше, как отражаются ее качества на работе выхлопной системы, и в чем различие между их видами.

Как происходит замена гофры глушителя

Первым делом напомним еще раз – гофры глушителя обладают многими свойствами и выполняют несколько функций, и для покупки понадобится учесть ряд критерий, от учета которых зависит дальнейшая эксплуатация транспорта. Также и сам процесс замены технически сложен и потребуется как минимум автобокс, набор инструментов и сварочный аппарат. А так называемый ремонт гофр в профессиональном плане невозможен и разные «дедовские» методы из области ширпотреба лишь создадут мнимый эффект восстановления гофры на несколько дней. В конечном счете, эксплуатация транспорта после сомнительных экспериментов с выхлопной системой приведет к еще большим поломкам и дорогостоящему ремонту.

Замену гофры стоит доверить только техцентру, который обладает всеми необходимыми навыками и техническим оснащением для проведения сложных работ. Команда «Промастер» представлена квалифицированными специалистами и выполнит замену гофры и все виды замены и ремонта глушителей. Обращаясь в наш сервис, вы гарантированно получаете:

• высокий уровень обслуживания клиентов;
• профессиональный ремонт любой сложности;
• качественные и надежные детали для своего автомобиля.
