Как правильно регулировать клапана: Регулировка клапанов ДВС и тепловых зазоров. Порядок работы. | SUPROTEC

Содержание

Регулировка клапанов КАМАЗ — Как правильно отрегулировать клапана . Топтехник.ру

Если вы планируете осуществить регулировку клапанов КАМАЗ, тогда потребуется заранее подготовить авто и поставить его на смотровую канаву или на достаточно ровную поверхность для выполнения этих работ. Очень важно, не забыть поставить авто на тормоз (рекомендуется использовать ручник) или можно воспользоваться специальными противооткатными установками. Выполнив эти действия, нужно поднять кабину КАМАЗ и надежно зафиксировать специальный ограничитель автомобильной кабины КАМАЗ. Только после выполнения этих процедур осуществляется регулировка клапанов КАМАЗ.

Когда двигатель автомобиля остыл, начинаем снимать крышки клапанов, что поможет быстрее остыть стержням клапанов КАМАЗ. На автомобильном топливном насосе установлен рычаг, который нужно перевести в режим «Остановка», что поможет предотвратить неожиданный запуск мотора. Эту процедуру в обязательном порядке необходимо выполнить, чтобы избежать несчастного случая при выполнении этого вида работ на автомобиле КАМАЗ.

Кроме этого, потребуется использование ломика или надежной отвертки, которая пригодится при работе. Многие владельцы КАМАЗ, задают вопрос, как отрегулировать клапана на КАМАЗе? Чтобы верно на него ответить, рассмотрим всю процедуру по этапам.

Регулировка клапанов КАМАЗ 740 своими руками подразумевает строгое соблюдение этапов выполнения всех работ. Основные этапы, которые необходимо выполнить при регулировке клапанов:

  1. Потребуется аккуратно снять крышку, которая прикрывает головки цилиндров. Следует проверить затянуты ли все болты, если нет, тогда затяните их до оптимального натяжения.
  2. Потребуется выполнить правильную установку фиксатора в самое нижнее из возможных положений.
  3. После этого, потребуется снять крышку люка, которая установлена внизу картера сцепления. Проворачивая с незначительными физическими усилиями и плавными движениями коленчатый вал, потребуется привести его в положение, когда установленный фиксатор подл воздействием пружины зацепится с маховиком.
    Для моторов определенных моделей 7303.10, а также 740.14 и тип двигателя 740.11 специальные метки, которые расположены на торце механизма ТНВД и рабочей муфты должны полностью совпадать. К этому моменту, рекомендуется отнести максимально ответственно, потому как он важен для правильного выполнения указанных работ с автомобилем КАМАЗ.

Такое расположение коленчатого вала указывает на начало топливной подачи в 1-м из цилиндров. В случаях, когда такие метки не совпадают, потребуется отвести фиксатор из состояния зацепления с установленным маховиком. Для этого, можно повернуть вал на 1 оборот, тогда, фиксатор должен стать на свое прежнее место. Чтобы провернуть до необходимого положения коленчатый вал, рекомендуется использовать ломик. Его потребуется провернуть на угол, который равняется имеющемуся промежутку между рядом расположенных отверстий, что будет полностью соответствовать углу в 30 град. Затем отодвиньте фиксатор и переверните его на 90 град. После завершения этого момента, его необходимо будет установить в самом верхнем из возможных положений.

На этом этапе работ, потребуется проверить, как затянуты специальные гайки для стоек коромысел цилиндров. Если выполняется регулировка клапанов КАМАЗ Евро 2, тогда момент должен находиться в определенных пределах, которые составляют значения от 41,2 до 52,6 Н.м. Для регулировки потребуется:

  • Для того, чтобы верно отрегулировать зазоры клапанов на КАМАЗ 740, нужно ослабить в незначительных значениях контровочную гайку специального винта для осуществления регулировки, а также поставить щуп оптимальной толщины.
  • Затем, при помощи вращения винта поставить зазор на значение в 0,30 миллиметров для впускного клапана и 0,40 миллиметров для выпускного.
  • Если требуется регулировка клапанов КАМАЗ Евро 3, тогда эта процедура, как правило, не отличается от рассмотренной выше и может быть выполнена в таком же порядке.



Регулировать клапана на КАМАЗе необходимо, когда это требуется из-за некачественной работы мотора. Этот момент требуется учитывать и понимать, когда заметна потеря мощности двигателя при работе. Регулировка клапанов на КАМАЗ 5320 должна выполняться с использованием всех указанных выше рекомендаций.

Рассмотрим оптимальный порядок выполнения регулировки клапанов в КАМАЗе 740, который поможет заметно сэкономить время на выполнение данной процедуры. Нужно провернуть установленный коленчатый вал, ориентировочно на 60 град., от ВМТ и начинать регулировать клапана в 1 и 5 цилиндрах. После этого, осуществляем проворачивание на 180 град., и выполняем процесс регулировки для 4 и 2 цилиндра. Затем, опять на 180 град, и регулируем 3 и 6 цилиндр и последними регулируем 8 и 7 цилиндр после проворота на 180 град.

Когда указанный выше этапы работы завершены, необходимо будет завести двигатель авто КАМАЗ и внимательно послушать, как он работает. Потребуется обратить внимание на посторонние стуки и шумы, которых не должно быть. Когда все работает стабильно и без лишнего шума и стуков, потребуется установить снятые ранее крышки, которые расположены на блоке цилиндров.

Регулировка клапанов ямз 236 | автомеханик.

ру

Регулировка клапанов ямз 236 вызывает сложность только по одной причине. У этого двигателя нет фиксатора положения поршня в ВМТ. А поэтому необходимо искать данное положение в момент впрыска на первом цилиндре. Скажу сразу схемы регулировки, с проворотом коленвала за один оборот я сразу исключаю. Очень большая вероятность ошибки. И потом просто напросто приходится регулировать клапана повторно. Этод метод требует идеально точного положения поршня в ВМТ. Что на подобных моторах очень тяжело добиться.

Содержание статьи:

  • 1 Регулировка на двигателе ямз 236 имеет ряд особенностей, которые надо хорошо знать.
  • 2 Порядок работы цилиндров ямз 236
  • 3 Регулировка клапанов ЯМЗ 236
  • 4 Схема расположения цилиндров на двигателе

Регулировка на двигателе ямз 236 имеет ряд особенностей, которые надо хорошо знать.

Во первых двигатель шестицилиндровый. Нужно знать порядок работы цилиндров. Он такой

Порядок работы цилиндров ямз 236

1-4-2-5-3-6

Зная порядок работы необходимо найти положение поршня первого цилиндра в момент сжатия. Повторюсь что на этом двигателе нет фиксатора, а искать метки на переднем шкиву и маховике очень не удобно. Поэтому можно проще определится, по положению клапанов первого цилиндра.

Во вторых. Величина тепловых зазоров для впускных и выпускных клапанов одинаковая.

При регулировке всегда задаешься этими вопросами. Это как бы сказать основные моменты, в которых не нужно сомневаться. Если длительное время не регулировал клапана именно на этой модели.

С чего начать.

Двигатель должен быть холодным, потому что допустимые зазоры предусмотрены именно для холодного двигателя.

Необходимо снять крышку клапанов и определиться  какие клапаны впускные, а какие выпускные. Это не сложно сделать, потому что выпускные клапаны расположены на против каналов выхлопного коллектора, а впускные соответственно напротив каналов впускного коллектора. Ещё можно сориентироваться по направлению двигателя. В правом ряду по ходу движения, выпускные клапаны расположены в сторону вентилятора охлаждения. А в левом ряду выпускные клапаны расположены в сторону маховика.

Регулировка клапанов ЯМЗ 236

Регулировку начинаем с первого цилиндра. Он расположен с правой стороны по ходу движения автомобиля. Теперь очень важно определить положение верхней мертвой точки (ВМТ) первого цилиндра в момент сжатия топливной смеси. В этом положении, впускной и выпускной клапаны ,должны быть закрыты.

Вращаем коленчатый вал по часовой стрелке (если смотреть в торец двигателя спереди) до тех пор пока впускной клапан полностью не закроется. То есть коромысло впускного клапана должно подняться вверх и при дальнейшем вращении быть неподвижным. Продолжаем вращать коленвал, на 1/3 оборота. . Это и будет положение поршня в ВМТ в момент сжатия. Проверить себя можно по метке топливного насоса. Она должна встать в положение впрыска первого цилиндра.

Здесь очень важно не ошибиться, именно от этого положения будут регулироваться и остальные клапана. Лучше лишний раз себя проверить. В этом положении метки угла опережения зажигания будут находится близко от своего совмещения.   Идеальный вариант если они совместятся, но в данном случае такая точность не нужна.

Для регулировки клапана первого цилиндра. Щуп толщиной 0,25 мм должен входить между клапаном и коромыслом с небольшим усилием, а если использовать щуп толщиной 0,30 мм он должен испытывать сопротивление.

После регулировки клапанов первого цилиндра переходим на другую сторону и начинаем регулировку четвертого цилиндра. Продолжаем вращение коленвала в том же направлении. И повторюсь еще раз, дожидаемся когда закроется впускной клапан и при дальнейшем вращении на 1/3 оборота приблизительно 120 градусов,   начинаем регулировку клапанов 4 цилиндра, затем в том же самом порядке производим последовательно регулировку 2, 5, 3, и 6 цилиндров.

Схема расположения цилиндров на двигателе

Повторюсь. Существует схема регулировки клапанов за один оборот коленвала. Потому что выставляешь коленвал в одном положении, регулируешь клапана согласно схеме. Затем проворачиваешь  коленвал на один оборот и согласно схеме регулируешь оставшиеся клапана. Никогда этим не пользовался и не кому не советую. Очень большая  вероятность ошибки в точности положения коленвала. В итоге времени и сил на регулировку клапанов затрачиваешь больше. Так как приходится всё переделывать

Очень важно своевременно производить регулировку. Увеличенные зазоры приведут к позднему открыванию и раннему закрыванию клапанов. Что скажется на мощностных характеристиках двигателя, а как следствие увеличится расход топлива. А отсутствие тепловых зазоров не позволит клапана полностью закрываться, в результате клапана прогорят. Регулировка клапанов ЯМЗ 236 не занимает слишком много времени, доступ к клапанам удобный, и особенно затягивать с ней нужно.

Через какой пробег регулировать клапана

Содержание

Многие слышали о такой процедуре, как регулировка тепловых зазоров клапанов, но не каждый знает, когда и зачем необходимо производить данную операцию.

На ВАЗ 2107, как и на других моделях классического семейства автомобилей ВАЗ, эта процедура проводится с определенной периодичностью, но лишний раз лезть в данную конструкцию все же не стоит.

  • Если при работе прогретого двигателя ВАЗ 2107 слышны посторонние звуки, металлические стуки из под клапанной крышки, то скорее всего тепловые зазоры великоваты и клапана необходимо отрегулировать.
  • При зажатых клапанах двигатель работает еще хуже, он может плохо заводиться, особенно холодный, а также не будет развивать максимальной мощности.

Если вы купили автомобиль недавно и двигатель еще новый, то есть прошел менее 50 000 км, то в большинстве случаев проблем с зазорами быть не должно. Проверено многократно на опыте эксплуатации очень большого количества автомобилей отечественного производства.

Ближе к 70 000 км зазоры сбиваются, хотя не всегда, и можно провести регулировку. Если хотите сделать это самостоятельно, то можно ознакомиться с подробной инструкцией от опытного автовладельца: http://zarulemvaz.ru/regulirovka-klapanov-na-vaz-2107/

Данный вид ремонта, если его можно назвать таковым, довольно несложный, хотя и требует определенных технических навыков и некоторых инструментов.

  1. Во-первых, для самой регулировки понадобятся два рожковых ключа на 13 и 17.
  2. Во-вторых, обязательно нужен щуп, толщиной 0,15 мм, который можно купить в большинстве магазинов автозапчастей.
  3. Ну и вспомогательные инструменты, которые понадобятся для снятия клапанной крышки, а также установки фаз газораспределения по меткам на распредвале и коленвале.

Стоит обратить особое внимание на одну весьма важную вещь, которой пренебрегают многие владельцы ВАЗ 2107 при регулировке. Обязательно двигатель машины должен быть холодным, то есть его температура не должна превышать 20 градусов.

Если вы сделаете эту работу правильно и будете соблюдать все технические нормы, то можете быть уверенным, что двигатель вашего автомобиля будет работать идеально, без стуков и проблем с зажатие клапанов не будет как минимум в ближайшие 30 000 км пробега.

Если вы не уверены в своих навыках и силах, то лучше доверить эту работу профессионалам либо обратиться на станцию технического обслуживания. Правда там нужно будет заплатить определенную сумму за данную работу.

Газораспределительный механизм (или сокращенно ГРМ) любого четырехтактного силового агрегата необходим для обеспечения полных циклов его работы: впуска, сжатия горючей смеси, рабочего хода поршня и выпуска отработанных газов. Если выполнена правильная регулировка клапанов, то у Вас не будет проблем с ГРМ: в противном случае синхронизация работы цилиндров будет нарушена и двигатель не сможет функционировать с максимальной эффективностью.

Симптомы неотрегулированных клапанов

Их достаточно много. Один из них – громкий металлический стук в двигателе. Звук становится сильнее при увеличении нагрузки на двигатель и может сопровождаться запахом гари. При неотрегулированных клапанах в цилиндрах заметно падает компрессия – это можно определить при помощи компрессометра. Двигатель «троит» — наблюдается его вибрация на малых оборотах, он не развивает полной мощности: наблюдается вялый разгон и повышенный расход горючего. Все эти признаки говорят о том, что распределительный механизм не работает правильно: надо регулировать клапана. Что это даст? Об этом – ниже.

Для чего необходима регулировка клапанов

Правильно отрегулированные зазоры гарантируют устойчивую работу силового агрегата на низких и высоких оборотах. При этом сохраняется наилучшая приемистость двигателя и оптимальный расход горючего. Но возникает вопрос: для чего нужен зазор в клапанах? Дело в том, что они закрываются благодаря специальной пружине, упирающейся в кулачок. Чтобы он не смог помешать закрыться полностью клапану, необходимо выставить определенный зазор. И здесь еще нужно учитывать нагревание стержня клапана (впускного до 300-400, выпускного до 700-900 градусов), что вызывает увеличение его длины. Если распредвал расположен сверху, то он напрямую или посредством коромысла воздействует на стержень, что вызывает его повышенный износ. Для недопущения подобного развития событий торец клапана в некоторых моделях авто накрывают «стаканом»: между ним и кулачком распределительного вала ставят регулировочные шайбы. В других моделях авто присутствуют коромысла: тогда регулировка между металлическими деталями производится посредством винтов и контргаек.

Компенсаторы

Этими устройствами сегодня оснащается большинство двигателей авто. Гидрокомпенсаторы устанавливаются на двигатели, имеющие более двух клапанов на один цилиндр.

Эти изделия сами «подбирают» нужный зазор в клапанах и гарантируют наилучшую работу ГРМ при любых условиях без регулировок. Однако некоторые автолюбители не без основания считают традиционный газораспределительный механизм с периодическими проверками величины зазора более надежным. Все дело в том, что компенсаторы имеют свойство ломаться.

В случае неисправности гидрокомпенсаторов — они начинают стучать. Что вызывает стук и как с ним бороться можно почитать тут.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

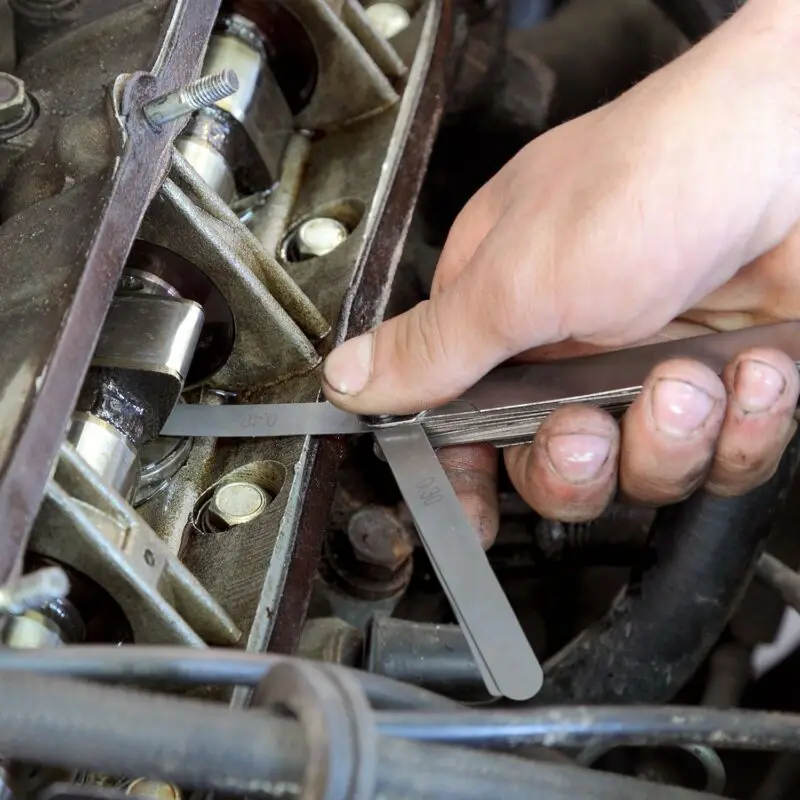

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

  • Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
  • Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
  • Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.
  • Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
  • Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите.
    Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.
Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

  1. Снять крышку клапанов.
  2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
  3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
  4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
  5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
  6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

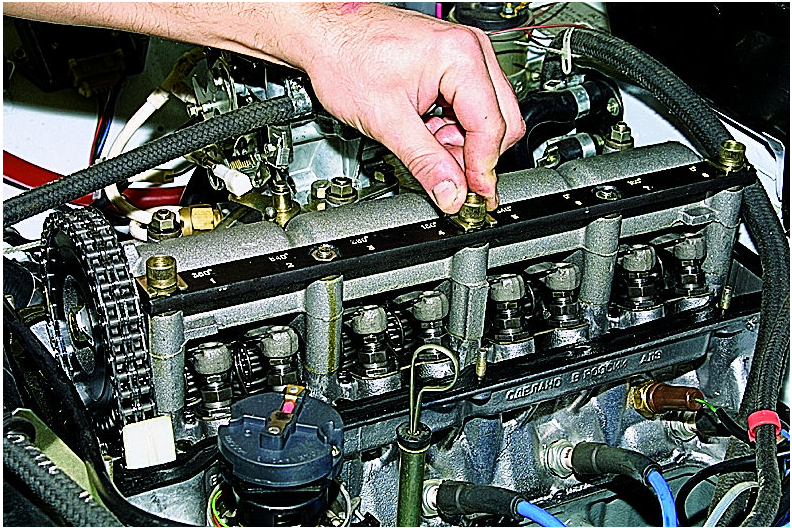

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

  1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
  2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
  3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
  4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
  5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Последствия неправильной регулировки клапанов

Если настройка описываемых элементов ГРМ будет произведена неправильно, то эффективность работы двигателя заметно снизится. При недостаточном зазоре сами клапана и их седла будут испытывать повышенные нагрузки, что чревато прогаром. При увеличенном зазоре в салоне будет слышен неприятный металлический стук, а мощность силового агрегата упадет.

В любом случае результатом неправильной или несвоевременной регулировки клапанов станет выход из строя деталей ГРМ, что ведет к значительным финансовым тратам.

Как отрегулировать клапана, если стоит ГБО

Когда двигатель работает на жидком топливе, температура клапанов достигает 350, а «тарелок» — 900 градусов. При использовании в качестве топлива газа, данный параметр вырастает на 50-70 градусов. Такое повышение само по себе неопасно: клапан не прогорит и не разрушится.

Гораздо больший риск представляет неправильная регулировка системы питания, когда образуется обедненная смесь. В этом случае температура на поверхности клапанов повышается на 200-250 градусов, что ведет к прогоранию клапанов. Вывод: использование газа для ГРМ не опасно, а вот за качеством смеси нужно смотреть.

С какой периодичностью производится регулировка

Если говорить о пробеге, то это 20-30 тысяч км. Регулировка тепловых зазоров клапанов должна производиться, даже если у вас не наблюдается потери мощности, повышенного расхода горючего и черного дыма из глушителя (не стоит ждать появления первых симптомов). Процедуру лучше проводить в автосервисе, но если у вас имеются соответствующие инструменты, приборы и опыт, это можно сделать и в своем гараже.

Для кого-то регулировка клапанов уже давно пройденный этап ремонта-типа семечки. Для других наоборот- темный лес. У третьих руки растут откуда надо, но целесообразность в плане затрат и собственных возможностей предполагает воспользоваться услугами моториста, либо ремонтника автосервиса. Но есть и другая сторона медали- это полноценность, качество произведенного ремонта(регулировки)?!
Хорошо, когда у вас есть возможность присутствовать при регулировке клапанов в автосервисе, более того, когда вы понимаете, что и зачем, насколько квалифицированно все делает мастер. Потому многие автовладельцы предпочитают обслуживать и ремонтировать автомобиль самостоятельно, не доверяя третьим лицам!
Сам по себе вопрос о необходимости регулировки клапанов довольно «интересный».
Одни могут и 50 тыщ. км проехать без регулировки, иные даже в два раза больше без поломок по этой части и не заморачиваться(кто то по неведению). Скорее, кому как повезет!
Спросите вы: А как все таки правильно отнестись к процедуре регулировки клапанов?
Относиться нужно так же, как своевременной замене масла и фильтров, свечей и т п.
Здесь есть негласное правило: Как ты к ней -так и она к тебе(имеется ввиду ваша ласточка)!
Важно: При покупке нового автомобиля, а именно после «обкатки»(2000км), когда все узлы притерлись-в обязательном порядке нужно проверить регулировку клапанов!
Чуть подробнее:
1 в процессе притирки клапана с седлом, может оказаться клапан зажатым и прогореть очень скоро, особенно при некачественном топливе.
2 прослабленные клапана в этом плане менее опасны, но увеличенный тепловой зазор(стук) так же приводит в повышенному преждевременному износу всех деталей, участвующих в процессе
Цитата: «Ударное закрывание клапана приводит к ускоренному износу рабочей фаски клапана и седла клапана и их усталостному разрушению. Причиной ударного закрывания клапана может быть чрезмерный тепловой зазор в клапанном механизме с механическим толкателем клапана. При избыточном зазоре профиль кулачка уже не может смягчить посадку клапана в седло и клапан получает возможность ударяться об него. Избыточный зазор может быть вызван также износом деталей, например, кулачка распределительного вала, подошвы толкателя клапана (концов штанги толкателя, шарнирной стойки клапанного коромысла) и верхушки стержня клапана и т п». Как видите все взаимосвязано. Пренебрегать(в разумном интервале) думаю- себе дороже.
На Гранте периодичность регулировки составляет 20-25 тыщ. км(некто и 30-35 т км советуют).
Как выше упомянул, в разумных приделах можно и попозже.
Самому мне ранее не приходилось регулировать клапы на Тазе, хотя владел ам Лада Самара(регулировать ездил к мотористу) и теперь ам Лада Гранта- нынче делал впервые(опыт подобных дел имею, работаю водителем 19 лет).
Немного предыстории.
После обкатки на 2.4 т км решено было проверить(отрегулировать при необходимости) клапана, т к авто было на гарантии, поехал к ОД на регулировку. Предварительно записался по телефону, заодно поинтересовался, есть ли возможность присутствовать при этом- ответили, что договориться можно будет.
Итак, день настал. Оформился, когда машину забрали, я сообщил ИПГ(инженеру по гарантии), что намерен присутствовать при регулировке- тот, без проблем! Как возьмут в оборот автомобиль, так меня и позовут. А пока, грит, подождите в зале ожидания. Итого прождал три часа, неоднократно ходил их тормошил. Видимо все силы бросили на предпродажную подготовку автомобиля, типа я уже второстепенный клиент.
Дождался, пришёл ИПГ, но свестями, что все уже готово, правда извинился, что так долго. И на том спасибо.
Короче говоря, остался я в неведении делалось там чего иль нет. Визуально-вроде как и вскрывалась, хотя все выглядело довольно чисто. Ладно теперь, деньги уплачены, осталось надеяться только на порядочность ОД.
Второй раз регулировал клапана в первую зиму того же года на пробеге 8000км, по причине: плохо заводилась, либо совсем не заводилась уже при -15-20*С. Пришлось на галстуке тащить в коммерческий сервис, попросил проверить все, в том числе и клапана.
Мало помалу подошли к тому моменту, что на пробеге 20400км(2 года) решил сам заняться вплотную этим вопросом, а не гадать на кофейной гуще. Тем паче один клапан постукивал чуток.

Сам процесс регулировки совсем не сложный:
Самое первое это остужаем двигатель до t +20*С(либо нагреваем).
Для этой цели использовал вентилятор от Москвича(ранее хотел его выкинуть, ан нет пригодился).
Погоняв его пару часиков понял, что охладить двигатель менее +30- ти у меня не получится(при внешней t воздуха +30…, авто в гараже). По сути движок был холодным, но бк показывал +30+31.
Решил осени не ждать, а воплотить в жизнь свою задумку. По логике в летний период думаю это нормальная ситуация и по разным источникам при регулировке клапанов t двигателя должна быть от +20 до +30.

— на первых порах нужно определиться только с замерами и много не планировать, тобишь возможно все зазоры будут в нужных допусках и регулировать ничего не придется(зависит от степени запущенности). Только потратиться на рейку для регулировки клапов и на прокладку крышки(при условии, что у вас есть уже щупы, гаечные ключи и т д).

С моей рейкой был небольшой нюанс. По началу на шпильки не хотела насаживаться и упор пришлось дорабатывать по высоте(где 5 и 6 клапан- залезал свободно, а на 1 и 2 клапане ни в какую по высоте не влезал) и сузить немного, т к мешал по своей шириной вытащить шайбу), видимо Российский неКитай уже имел свое место. Знал бы поискал подороже, чтобы ближе к профессиональному.

прокладка(Балаково) по цене то ли 30,то ли 60 руб(а может вру)

Регулировка клапанов УАЗ 469

Автомобиль УАЗ 469 оснащен четырехтактным, четырехцилиндровым двигателем, газораспределительный механизм которого включает в себя 8 клапанов, коромысла, распределительный вал и толкатели. При нагреве силовой установки до рабочей температуры детали ГРМ расширяются. Во избежание деформации деталей между клапанами и толкателями устанавливается температурный зазор. Он обеспечивает беспрепятственную подачу топливной смеси и выброс отработавших газов из камеры сгорания, независимо от температуры силовой установки.

Фото 1: Регулировка клапанов УАЗ 469 (Источник: Яндекс.Картинки)


Порядок регулировки клапанов УАЗ 469

Перед тем, как отрегулировать клапана на УАЗ 469, необходимо подготовить инструменты. Для проведения процедуры потребуется отвертка, гаечные ключи и набор щупов. Для регулировки не потребуется установка автомобиля на смотровую яму, эстакаду. Работы выполняют на непрогретом двигателе. Несоблюдение этого правила может привести к повышенной шумности и некорректной работе двигателя.

Регулировка клапанов на УАЗ 469 не требует наличия специализированного образования. Работу сможет выполнить человек, имеющий минимальные технические знания. Регулировка осуществляется в следующем порядке:

  • Демонтируется навесное оборудование, препятствующее снятию клапанной крышки.
  • Откручиваются гайки крепления клапанной крышки. Для удобства можно использовать торцевой ключ.
  • Демонтируется прокладка, предотвращающая утечку масла между головкой блока цилиндра и клапанной крышкой. При сборке лучше заменить прокладку новой.
  • Поршень первого цилиндра выставляется в верхнюю мёртвую точку. Для определения правильности расположения поршня необходимо совместить метки, находящиеся на шкиве коленчатого вала и передней крышке силовой установки. При смещении поршня в верхнюю мёртвую точку оба клапана газораспределительного механизма будут закрыты.
  • Откручивается гайка, фиксирующая регулировочный винт, находящийся в коромысле над толкателем.
  • Между коромыслом и штоком клапана устанавливается щуп.
  • Регулировочным винтом выставляется необходимый зазор. Щуп должен проходить между деталями с небольшим усилием. Закусывание измерительного элемента деталями ГРМ недопустимо.
  • Регулировочный винт фиксируется стопорной гайкой.
  • Коленчатый вал поворачивается на 180 градусов по ходу движения.
  • Манипуляции проводят на следующем по очереди цилиндре. Для регулировки каждого последующего цилиндра коленчатый вал поворачивают на 180 градусов. Порядок регулировки клапанов на УАЗ 469 – 1-2-4-3.

Сборка силового агрегата осуществляется в обратной последовательности. После регулировки двигатель работает менее шумно, повышаются динамические показатели, снижается расход топлива.

Нюансы регулировки клапанов УАЗ 469

Проведение процедуры не предусматривает использование сложного диагностического оборудования. Существует несколько нюансов установки необходимого температурного зазора, учитывая которые удастся достичь максимального эффекта от проведенной процедуры.

Фото 2: Снятая клапанная крышка УАЗ 469 (Источник: Яндекс.Картинки)

Зазоры на клапанах УАЗ

Для улучшения динамических показателей силовой установки автомобиля УАЗ 469 необходимо установить тепловой зазор на впускных клапанах 0.35 мм, на впускных – 0.4 мм. Несоответствие показателей в меньшую сторону может привести к повреждению деталей газораспределительного механизма. Клапан будет открываться слишком сильно. Поршень, поднимающийся в верхнюю мёртвую точку, может согнуть шток клапана или толкатель. Отклонение зазора в большую сторону приведет к ухудшению показателей работы силового агрегата.

ВАЖНО: Перед тем, как отрегулировать клапана на УАЗ 469, необходимо проверить надежность крепления коромысел к головке блока цилиндров. Если гайки крепления откручены, отрегулировать температурный зазор не удастся.

Особенности выставления ВМТ

Поршень каждого цилиндра за один цикл два раза смещается в верхнюю мертвую точку – в момент сжатия и при выбросе отработавших газов. Для того чтобы правильно установить тепловой зазор необходимо выставить поршень первого цилиндра в верхнюю мертвую точку на момент сжатия рабочей смеси. Сделать это можно тремя способами:

  • Визуально определить степень открытия клапанов. В момент сжатия клапана цилиндра находятся в закрытом состоянии. Между коромыслом и штоком клапана есть небольшой зазор. При выпуске отработавших газов выпускной клапан открыт. При этом коромысло надавливает на шток клапана.
  • Определить на какой цилиндр подается искра с распределителя зажигания. Для этого необходимо снять крышку трамблера и провернуть коленчатый вал до тех пор, пока токоведущий контакт бегунка не повернется в сторону провода, ведущего к свече первого цилиндра.
  • Использовать заглушку. Из первого цилиндра выкручивают свечу зажигания. Из бумаги изготавливают заглушку, по диаметру подходящую к посадочному месту свечи. Для того чтобы бумага более плотно закрыла отверстие, пробку смачивают водой. После установки пробки в посадочное место свечи, коленчатый вал вращают по ходу движения. В момент сжатия оба клапана закрываются, и пробка выстреливает из цилиндра. Услышав характерный хлопок, необходимо остановить вращение коленчатого вала. Далее совмещают метку на шкиве и передней крышке силовой установки.

Заключение

Регулировка клапанов УАЗ 469 необходима для корректной работы двигателя. Тепловой зазор обеспечивает беспрепятственное поступление топлива и отвод выхлопных газов из цилиндра. Процедура не требует использования специализированного оборудования. При соблюдении определенной технологии отрегулировать клапана сможет любой автолюбитель.

Читайте также:

Технические характеристики УАЗ 469

Расход топлива УАЗ 469 на 100 км

Фаркоп на УАЗ 469

Рулевой редуктор УАЗ 469

Стартер УАЗ 469: устройство и ремонт

КПП УАЗ 469

просто о важном — Auto-Self.

ru

Двигатель – это самая важная часть автомобиля, на которой полностью базируется работа машины. Именно поэтому важно следить за состоянием двигателя, проводить диагностику, а также своевременно менять расходные материалы. Причиной многих неполадок в авто (например, возникновение стука, падение мощности) могут быть клапана. Поэтому важно  знать, как правильно отрегулировать клапана.

Содержание

  • Регулировка клапанов – зачем она нужна?
  • Признаки неправильной регулировки клапанов
  • Результат регулировки клапанов
  • Можно ли не регулировать клапана?
  • Как отрегулировать клапана?
  • Необходимые инструменты

Регулировка клапанов – зачем она нужна?

Клапаны в авто

В каждом автомобиле имеется либо 8, либо 16 клапанов. Их число зависит от количества цилиндров – либо на одном цилиндре один клапан, либо два. Первый отвечает за запуск горючей смеси в камеру сгорания, второй – отвечает за открытие отвода для выхода отработанных газов. Такой механизм, регулирующий распределение смеси и газов, имеет название газораспределительный или клапанный. Стоит отметить, что на дизеле и инжекторе устанавливаются разные системы.

При нагревании мотора металл расширяется. Таким образом, на двигателе должны быть зазоры, которые имеют фиксированный размер. Последствия неправильной регулировки клапанов включают в себя снижение эффективности работы мотора, а также быстрое изнашивание деталей.

Для примера: при недостаточном размере зазора клапан будет подгорать, если же зазор слишком большой, то клапан будет не полностью открываться и издавать металлический стук.

Как часто регулировать клапана?

При изменении размера зазоров необходимо их отрегулировать.

Признаки неправильной регулировки клапанов

Признаков того, что зазоры нарушились, достаточно много. В первую очередь, снижается мощность двигателя и эффективность его работы. Возможно появление неприятного металлического стука, шума, запаха гари и т. п. Стук появляется, в основном, при нагрузках или на холостом ходу. В результате этого детали мотора подвергаются быстрому износу.

Вышеперечисленные признаки неотрегулированных клапанов являются тревожным симптомом. При появлении хотя бы одного из них необходимо проверить клапана и отрегулировать их.

Результат регулировки клапанов

Регулировка клапанов: для чего нужна?

В конечном итоге при правильной регулировке клапанов восстанавливается стабильность работы мотора, увеличивается мощность и износостойкость. Двигатель будет работать ровнее и устойчивее как на низких, так и высоких оборотах.

Можно ли не регулировать клапана?

В современные автомобили устанавливаются так называемые гидрокомпенсаторы. В обычных двигателях стоят кулачки распределительного вала или «толкатели», которые и толкают клапан. Что касается гидрокомпенсаторов, то они сами находят необходимый зазор для выпуска газов при высоком давлении масла. Они обеспечивают оптимальную работу клапанов в любых случаях. Многие задаются вопросом: «Если не регулировать клапана, что будет?» Если на автомобиле стоят гидрокомпенсаторы, то регулировка клапанов не нужна. В противном случае регулировать и проверять клапаны нужно периодически.

Как отрегулировать клапана?

Как правильно отрегулировать зазоры клапанов

Многие автовладельцы стараются отрегулировать клапаны самостоятельно без обращения в службы технического обслуживания.

Устанавливать размеры зазоров нужно на двигателе в холодном состоянии, поскольку заводские настройки производились именно на холодном металле. В этом случае он не изменяет свои размеры, и они остаются стандартными.

Стоит отметить, что делать регулировку клапанов стоит точно по рекомендациям и инструкции, в противном случае зазоры будут настроены неправильно.

Сначала производится установка поршня цилиндра в мертвую точку такта сжатия вверху. Зазор цилиндра будет определен регулировочным щупом. Это обеспечит закрытие обоих клапанов, а также качание коромысла в установленных пределах зазора. Производители обычно наносят метки, по которым можно установить поршень в такое положение.

Сама регулировка производится с помощью поворота винтов коромысел в нужные стороны. Поворачивать коленвал по звездочке необходимо только по часовой стрелке. Многие наносят свои метки для определения положения каждого из цилиндров. Метки должны совпадать на подшипнике и коленвале.

Далее необходимо освободить контргайку на болте или винте. Зазор необходимо установить до предела, в данном случае которым является щуп. Затем необходимо зафиксировать положение путем затягивания гайки. Делать это следует аккуратно, учитывая силу затяжки, поскольку можно сбить установленный зазор. Для проверки зазора нужно просунуть щуп, он должен пройти, но с усилием. Если же щуп не прошел, нужно повторить регулировку.

Коленвал поворачивается только за пусковую рукоятку (ручку кривого стартера), либо за винт крепления шкива привода генератора и только по часовой стрелке.

Здесь обязательно нужен щуп или специальный инструмент для регулировки клапанов.

В специальных книгах по ремонту двигателя полностью описана процедура регулировки. Еще одной особенностью является установка зазора на впускных и выпускных клапанах. Клапан регулирования давления наддува имеет зазор, отличный от выпуска газов. Кроме того, для разных цилиндров может быть необходим разный зазор. Все это описано в руководстве по ремонту автомобиля.

Необходимые инструменты

Что понадобится для регулировки клапанов

Как уже говорилось ранее, обязателен щуп или специальное приспособление. Если правильно подобрать, то можно работать с пластинами регулировки. Часто используют рейку для регулировки клапанов, которая обеспечивает большую точность в сравнении с пластинами или щупом. Однако отличается сам процесс регулировки, он не соответствует приведенному выше способу.

Можно использовать индикатор. Он представляет собой специальное устройство для регулировки клапанов с высокой точностью.

Таким образом, клапаны отвечают за распределение горючей смеси в двигателе, своевременный выход отработанных газов. За размерами зазоров клапанов нужно регулярно следить и в случае необходимости регулировать. Отрегулировать клапана можно самостоятельно, не прибегая к услугам автосервисов. Важно точно отмерять зазоры клапанов, поскольку они обеспечивают стабильность и эффективность работы двигателя.

Поделитесь с друзьями в соц.сетях:

Неправильная регулировка клапанов последствия

После фрезеровки и сборки ГБЦ, заменил заодно регулировочные винты коромысел (некоторые старые были поломаны), все восемь штук. Регулировал по следующей схеме: -выставил ВМТ первого целиндра (по второй

метке из трех) -выставил зазоры на ощупь клапанов №№ 1,2,4,6 (пример «ощупа» показал знатный шофер). -повернул колен вал на один оборот (так же до второй метке), и выставил зазоры клапанов №№ 3,5,7,8. Собрал, завел, шепчет. Через 120-150 км появился грохот в моторе и первый цилиндр не реагирует на снимание и одевание свечного колпачка. Снимаю клапанную крышку и вижу, что рег.винт №2 разбит в нажимной (опорной) части. Остальные же клапана увиличели зазор до 3-4 мм. Да-да! я не описался именно 3-4 мм. Купил еще один рег.винт новый (в том же магазине, что и весь комплект). Далее регулировка по той же схеме. Проехал 15 км, появился стук. Разбираю и вижу, на вид рег.винты все целые, но вот зазор опять таки 2-3 мм. Снятая ось коромысел, дала более четкую картину происходящего: были разбиты, на всех рег.винтах — внутренняя опорно-сферическая часть (соединение штанги и рег.винта). Маслогонные каналы почти завольцованы. Причина пока не ясна, но однозначно надо ехать в магазин за рег.винтами. Только вот теперь, для чистоты эксперимента еду в другой магазин. Покупаю. Привожу домой, и перед установкой, тестирую винты из разных магазинов. Тест помогла провести обычная ножовка по металлу: зажал в тиски и пилю. Результат огорчил в обоих случаях. Пилится и один и другой. За 3-5 движений, глубина пропила 1 мм. Но выбора то нет, и ставить надо. Поставил и отрегулировал по старой схеме. Сделал еще 10-15 оборотов стартером, убедился в «правильно» настроенных клапанах. Вот теперь буду ждать результат. Вопрос к экспертам: может это я не так регулирую ( ну не считая второй метке, теперь я знаю, что надо регулировать по третьей) или это метал г. P.S.: сегодня экспериментировал на старых поломанных рег.винтах. Результат: ножовка по металлу скользит и оставляет царапины, но не пилит.

ПРОДОДЖЕНИЕ: нашел б/у регулировочные болты — поставил, отрегулировал (по той же схеме). Завел двигатель с открытой крышкой клапанов, через 20-30 секунд пошло масло на штанги. После этого проехал 200 км — полет нормальный.

Двигатели внутреннего сгорания, которые устанавливаются на современных автомобилях, это достаточно сложные механизмы с множеством деталей. Поэтому для нормальной работы на протяжении длительного времени они требуют правильного обслуживания.

К сожалению, многие автомобилисты не уделяют этому должного внимания. Например, они не очень хорошо понимают, для чего нужна регулировка клапанов и часто игнорируют эту процедуру, что приводит к дополнительным поломкам и большим расходам на ремонт. В данной материале мы расскажем о том, что такое регулировка клапанов, каким двигателям она нужна и как она выполняется.

Что такое регулировка клапанов?

Прежде чем ответить на вопрос, что такое регулировка клапанов, необходимо сначала выяснить, что же представляю собой клапаны двигателей внутреннего сгорания, где они находятся, и выполнение каких функций на них возложено. Конструктивно эти важные детали современных двигателей представляют собой «тарелки» цилиндрической формы с достаточно длинными стержнями. Они устанавливаются в блоке цилиндров, причем в количестве как минимум два на каждый из них. Клапаны в закрытом состоянии прилегают к седлам, которые изготавливаются из стали и запрессовываются в головку блока цилиндров (ГБЦ). Поскольку в процессе функционирования эти детали испытывают значительные механические и тепловые нагрузки, то они изготавливаются из специальных, устойчивых к такого рода воздействиям сталей.

Клапаны являются составными частями газораспределительных механизмов автомобилей (ГРМ), которые нередко называются клапанными. Они подразделяются на впускные и выпускные. Функцией первых является, как нетрудно догадаться по самому названию, впуск горючей смеси в цилиндры, а вторых — выпуск из них отработавших газов. В процессе работы двигателя клапаны расширяются, их стержни удлиняются, соответственно, изменяются размеры зазоров, которые должны быть между их торцами и толкающими кулачками (в двигателях старых конструкций — коромыслами). В процессе эксплуатации ДВС размеры этих отклонений нарастают, и именно тогда, когда они начинают превышать предельно допустимые значения, следует производить регулировку клапанов. Она состоит в том, чтобы привести зазоры в норму.

Если клапаны периодически не регулировать, то это может привести к весьма нерадостным последствиям. В том случае, когда зазор чересчур мал, то неизбежно будет происходить «подгорание». Это означает, что на поверхностях клапанов будет образовываться достаточно плотный слой продуктов сгорания топливной смеси. Из-за него нарушается нормальная работа системы газораспределения, а, следовательно, и двигателя в целом. К тому же этот нагар достаточно трудно поддается удалению.

В тех случаях, когда зазор чрезмерно велик, клапаны открываются не полностью, и поэтому мощность двигателя существенно падает. Кроме того, они начинают «стучать», и этот стук опытные водители слышат, даже находясь в салоне, за рулем своего авто. Само собой разумеется, что увеличенные клапанные зазоры влияют на работу двигателя внутреннего сгорания ничуть не менее негативно, чем чрезмерно малые.

Регулировка клапанов на скутере

Пошаговая инструкцию, как отрегулировать клапана на скутере с мотором 139qmb и 157qmj.

Скутера с простыми 50 – 150 кубовыми моторами заполонили рынок и сейчас встречаются на каждом углу. Почему так происходит? Прежде всего, они подкупают своей дешевизной, неприхотливостью и с каждым годом все лучшим и лучшим качеством основных узлов и их сборки. Не зависимо от года выпуска скутер целиком и в особенности его мотор подлежит регулярному обслуживанию, это основное требование для сохранения работоспособности моторов. Одна из важных настроек, которая должна проводиться регулярно это – регулировка клапанов на четырехтактном скутере.

Многие владельцы скутеров и мотоциклов, бояться этой процедуры из-за незнания и боязни испортить двигатель. Мы же считаем, что регулировка клапанов на скутере 4т 80 куб, 50 куб, 150 куб – задача, с которой справится любой владелец мотоцикла, с небольшим набором ключей и желанием. Ниже, вы найдете пошаговую инструкцию, как отрегулировать клапана на скутере с мотором 139qmb и 157qmj.

Каким двигателям и когда нужна регулировка клапанов?

Следует заметить, что далеко не всем двигателям внутреннего сгорания требуется периодическая регулировка клапанов. Дело в том, что сейчас во многих современных ДВС, которыми оснащаются легковые автомобили, в системах их газораспределительных механизмов устанавливаются таки называемые гидрокомпенсаторы. Эти устройства самостоятельно, в режиме реального времени регулируют зазоры, и поэтому их величина всегда является оптимальной.


Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.

Процедура регулировки клапанов

Производить регулировку клапанов необходимо только на холодном двигателе, причем со строгим соблюдением определенной последовательности действий. В противном случае зазоры будут отрегулированы неправильно со всеми вытекающими из этого последствиями.


Процесс регулировки начинается с того, что поршень цилиндра устанавливается в самую верхнюю точку сжатия. Чтобы привести его в такое положение, необходимо провернуть коленчатый вал или же за пусковую рукоятку, или же за винт крепления шкива привода генератора. Следует заметить, что вращение нужно производить только по часовой стрелке. После того, как поршень установлен, необходимо произвести проверку величины зазора. Делается это с помощью специального щупа.

Если выясняется, что зазор или чрезмерно велик, или слишком мал, то необходимо его изменить. Для этого на соответствующем болте или винте необходимо сначала освободить контргайку, а затем установить зазор до требуемого предела. Он определяется толщиной соответствующего щупа. Как только величина зазора установлена, нужно зафиксировать это положение, затянув контргайку. Делать это нужно аккуратно и осторожно, чтобы не сбить настройку. После этого надо обязательно проверить правильность регулировки клапана с помощью щупа: он должен входить в зазор, однако не свободно, а с некоторым усилием. Если так и есть, то это означает, что регулировка конкретного клапана конкретного цилиндра произведена правильно, и нужно проделать всю описанную выше процедуру для всех оставшихся клапанов и цилиндров.

Следует отметить, что регулировка клапанов двигателей внутреннего сгорания — процедура весьма кропотливая, требует аккуратности, не терпит спешки. Предпочтительнее всего не производить ее самостоятельно, а обратиться на станцию технического обслуживания и доверить эту работу профессионалам, имеющим соответствующий опыт и необходимые навыки.

Регулировка клапанов на Альфе

Хочу коснуться интересной темы, о которой слышали все, но не все понимают ее суть — поговорим о регулировке клапанов.

Немного теории.

Сначала немного теориии. Откуда же вообще возникла потребность в регулировке клапанов и зачем нужен тепловой зазор?

В любом четырехтактном двигателе есть как минимум два клапана: впускной — через него рабочая смесь попадает в камеру сгорания, и выпускной — через него выходят отработанные газы. Часть клапана постоянно находится в камере сгорания и поэтому клапан сильно нагревается. А как мы знаем из курса школьной физике — тела при нагревании расширяются. Причем чем сильнее нагрев — тем больше расширение.

Клапаны в двигателе всегда находятся в «подпружиненном» состоянии, при этом тарелка клапана очень плотно прижата к своему посадочному месту — седлу клапана. Это обеспечивает герметичность закрытия клапана.

Чтобы открыть клапан — на него нужно надавить. В нашем случае на клапан давит коромысло, которое двигается под воздействием кулачка распределительного вала.

Регулировка клапанов на 4-х тактном скутере.

Теперь представим, что двигатель холодный (простоял несколько часов и все детали остыли до «комнатной» температуры). Если завести двигатель, то клапаны начнут быстро нагреваться и в связи с этим — удлиняться. Если не оставить ему места для расширения (зазора между коромыслом и стержнем клапана), то настанет момент, когда клапан удлинится настолько, что не будет плотно прилегать к своему седлу и начнет пропускать газы из камеры сгорания. Это приводит к потере мощности двигателя, а также может привести к перегреву и прогоранию клапанов.

По этой причине оставляют зазор между клапаном и коромыслом. Производители двигателя рассчитывают насколько удлиняется клапан при работе двигателя. Поэтому в инструкции по эксплуатации указаны оптимальные величины тепловых зазоров. Если соблюдать рекомендации — при рабочей температуре клапана зазор будет минимальным, таким чтобы клапан мог полностью закрыться, но при этом коромысло находилось бы почти вплотную и клапан бы открывался максимально широко и не происходил удар («клацанье») коромысла по клапану.

ВАЖНО: зазоры выставляются на холодном двигателе, когда клапан еще не успел удлиниться.

От теории к практике.

  • Двигатель должен быть холодным. Если нет — ждем пару часов, чтобы он остыл до «комнатной» температуры.
  • Ставим мопед на центральную подножку. Выключаем зажигание (чтобы случайно не завести двигатель).
  • Откручиваем боковую крышку головки двигателя. Лучше запастись запасной прокладкой, так как при снятии этой крышки прокладка обычно рвется. Либо можно посадить ее на термостойкий герметик.
  • Вращая коленвал совмещаем метку, нанесенную на звездочку головки с меткой на корпусе головки. Коленвал можно проворачивать ножкой кикстартера. Но это неудобно, т.к. кик находится с правой стороны мопеда, а метка — с левой. Можно открутить заглушку на крышке генератора и вращать коленвал через нее, надев «головку» на гайку крепления ротора генератора. Чтобы легче было вращать коленвал — можно выкрутить свечу зажигания.
  • Ключом на 17 откручиваем заглушки головки, предназначенные для регулировки клапанов. Одну крышку сверху, вторую — снизу.
  • Откручиваем контргайку регулировочного винта ключом на 9 и немного откручиваем регулировочный винт.
  • Берем плоский щуп и просовываем его между стержнем клапана и регулировочным винтом. Для впускного клапана нужен щуп 0,03 мм, для выпускного — 0,05 мм.
  • Аккуратно затягиваем регулировочный винт таким образом, чтобы щуп ходил с небольшим сопротивлением. При этом щуп не должен «закусываться».
  • Придерживая регулировочный винт затягиваем контргайку и проверяем, что зазор не изменился.
  • Аналогичную операцию проделываем со вторым клапаном.
  • Собираем все в обратной последовательности. После сборки заводим двигатель, чтобы проверить что все сделано верно и масло нигде не подтекает.

READ Почему обрывает леску на триммере

Обычно вся операция занимает не более получаса. С опытом это можно делать гораздо быстрее.

Что будет если неправильно отрегулировать клапана?

Очень часто на различных форумах задают вопросы: «А что будет если неправильно отрегулировать клапаны?». Тут возможны два варианта:

  • Если зазор слишком большой — самый безобидный вариант. Если зазор слишком большой, то будет сильней изнашиваться хвостовик клапана и коромысло, так как коромысло будет ударять «с разбега» по клапану. Немного уменьшится высота открытия клапана, за счет этого ухудшится наполняемость камеры сгорания, и упадет КПД двигателя. Но эти изменения вряд ли возможно заметить. Также будет сильнее звук двигателя, появится характерное клацанье. В целом работа двигателя не нарушится.
  • Если зазор слишком маленький — при нагреве клапана его «подожмет» к коромыслу и клапан перестанет плотно прилегать к седлу. Через образовавшийся зазор будет выходить топливо-воздушная смесь и выхлопные газы. Выход выхлопных газов приведет к перегреву клапана и его прогоранию. Упадет компрессия двигателя и как следствие — КПД.

Таким образом слишком маленький зазор гораздо опасней, чем слишком большой. Именно по этой причине не рекомендуется выставлять зазоры «на слух» без щупов. Если между коромыслом и клапаном находится щуп — зазор между коромыслом и клапаном уже будет, если конечно не зажимать его с большим усилием.

Зачем совмещать метки?

Регулировку клапанов нужно производить в положении, когда коромысло не давит на стержень клапана, то есть клапан закрыт. При работе четырехтактного двигателя оба клапана закрыты к концу такта сжатия, поэтому для удобства регулировки совмещают метку, нанесенную на звездочку распредвала с меткой на корпусе головки. Это положение соответствует верхней мертвой точке — концу такта «сжатие» и началу такта «рабочий ход» и оба клапана в этот момент закрыты и можно их регулировать.

По большому счету не обязательно четко совмещать эти метки, т.к. оба клапана закрываются уже в начале такта сжатия и не открываются почти до конца рабочего хода, то есть как минимум половину оборота клапаны закрыты. То есть нет ничего страшного, если вы чуть-чуть «проскочите» метку, или немного до нее не дойдете (в разумных пределах конечно).

Регулировка клапанов на 4-х тактном скутере.

Некоторые «умельцы» в своих видеоинструкциях зачем-то совмещают метку «T» на маховике коленвала. Для регулировки клапанов это делать совсем необязательно. За один оборот распредвала коленвал делает два оборота, и метка будет совпадать два раза: один раз — в конце такта сжатия, а второй раз — в конце такта выпуска (когда еще открыт выпускной клапан и готовится открыться впускной).

Подготовка к регулировке клапанов двигателя

Операция по регулировке зазоров клапанов входит в техническое обслуживание вашего авто. На отечественных автомобилях она проводится каждые 15 тыс. км, для иномарок — каждые 30 тыс. или 45 тыс. км. Дело в том, что при изменении просветов сдвигаются фазы газораспределения. Двигатель в этом случае начинает работать с перебоями из-за недостатка или избытка топлива. В наиболее запущенных случаях пропадёт компрессия (мотор просто не заведётся) или клапаны встретятся с поршнями (потребуется капитальный ремонт устройства). Последнее справедливо как для бензиновых, так и для дизельных двигателей.

Как определить, требуется ли регулировка

Профессионалы выделяют следующие симптомы неправильно отрегулированных зазоров:

  1. Двигатель троит, компрессия в цилиндрах заметно различается или полностью отсутствует. При слишком маленьких просветах клапаны до конца не закрываются, поэтому нарушается герметичность камеры сгорания.
  2. Наблюдается посторонний стук в верхней части двигателя. Это может быть вызвано как слишком большими (стук толкателей по клапанам), так и слишком маленькими (клапаны упираются в поршни) зазорами.

Если присутствует какой-либо из перечисленных симптомов, необходимо проверить промежутки в клапанном механизме.

Регулировка зазоров всегда проводится на холодном двигателе. При этом головка блока цилиндров с распредвалом установлены и плотно затянуты. Зависимость величины просветов от температуры приведена в таблице.

Таблица: зависимость величины зазоров от температуры

Из таблицы следует, что оптимальная температура для регулировки — 20 градусов.

В обязательном порядке регулировка зазоров требуется:

  • после переборки двигателя;
  • после снятия и установки головки блока цилиндров.

При замене оборудования на газобаллонное регулировать клапаны необязательно.

Периодичность регулировки клапанов на ВАЗ-2115

Многие специалисты рекомендуют регулировку клапанов с интервалом не менее 20 тысяч. км при частой максимальной нагрузке на двигатель.

Но часто по разным причинам их нужно настраивать гораздо раньше.

Это количество в основном связано с качеством отечественных запчастей, которые довольно быстро изнашиваются даже в идеальных условиях эксплуатации.

Металлический стук в верхней части работающего двигателя, очень похожий на звук швейной машины, будет указывать на увеличенный зазор между кулачком распределительного вала и толкателем клапана. Это приводит к повышенному износу установленной регулировочной шайбы или кулачка распределительного вала. Если возникает этот шум, отрегулируйте клапаны как можно скорее, чтобы избежать серьезных проблем.

Многое также зависит от качества моторного масла, которое существенно влияет на износ компонентов трансмиссии.

Использование высококачественного масла обеспечивает хорошую смазывающую способность деталей, тем самым значительно продлевая срок службы распределительного вала и других компонентов двигателя. В этом случае необходимость регулировки клапанов появляется после езды 30-35 тысяч. км и может потребоваться замерить только указатели зазора толкателей клапанов.

Использование качественного масла обеспечивает хорошую смазывающую способность деталей, что значительно продлевает срок службы распредвала и других узлов двигателя. В этом случае необходимость регулировки клапанов возникает после проезда 30-35 тысяч километров. км, и может потребоваться измерить только параметры клапанного зазора толкателей.

Регулировка клапанов на отечественных автомобилях

Наиболее просто регулировка осуществляется на отечественных автомобилях семейства ВАЗ.

Видео: как регулировать зазоры клапанов на ВАЗ 2106

Регулировка просветов производится с помощью плоского щупа. Сначала следует выставить поршень первого цилиндра в верхнюю мёртвую точку (ВМТ). Затем регулируем зазоры согласно таблице.

Таблица: последовательность регулировки зазоров клапанов

Процесс регулировки различается в зависимости от модели ВАЗ. Так, на ВАЗ 2106 зазоры в клапанном механизме регулируются с помощью винта с контргайкой.

На ВАЗ 2108–09 для этого используются регулировочные шайбы, а величина просвета определяется с помощью плоских щупов.

Раньше, во времена СССР, для точной настойки зазоров клапанов использовалась специальная рейка с индикатором.

Раньше для контроля зазора клапанов использовалась рейка с индикатором

Регулировка зазоров двигателя ВАЗ 2106 выполняется сразу, без промежуточных измерений. На ВАЗ 2108–09 следует использовать набор регулировочных шайб. После измерения просвета старая шайба вытаскивается, а на её место, с учётом проведённых измерений, подбирается новая.

Для замены шайб нужен специальный съёмник.

При регулировке зазоров сначала снимается клапанная крышка, а затем устанавливается съёмник.

При регулировке зазоров клапанов тип двигателя (бензиновый, дизельный или газовый) абсолютно не важен. Значение имеет лишь конструкция узла «клапан — толкатель — распредвал». Изменяя зазоры, можно на несколько градусов сдвинуть фазы газораспределения (моменты открытия и закрытия, выраженные в градусах поворота коленчатого вала).

Сдвиг фаз происходит при смещении распредвала относительно коленчатого вала путём перестановки цепи или ремня ГРМ. Обычно такая регулировка нужна только при форсировании двигателей или чип-тюнинге, поэтому здесь мы её рассматривать не будем.

В современных двигателях часто используются гидрокомпенсаторы. С их помощью происходит регулировка клапанов под действием пружины и подача масла из системы смазки двигателя. Другими словами, гидрокомпенсаторы автоматически регулируют зазоры на работающем двигателе.

Регулировка клапана: Двигатель работает или нет

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
