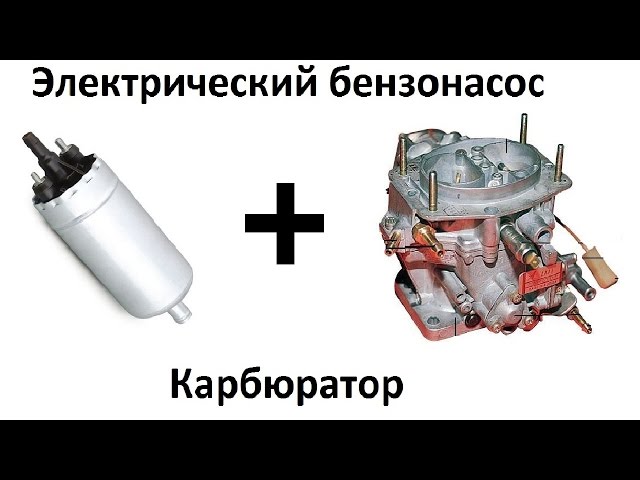

Электробензонасос на карбюраторный двигатель: установка и основные преимущества

Начнем с того, что карбюратор являет механическим узлом системы питания бензинового двигателя. Главной задачей карбюратора является приготовление подходящей по составу топливно-воздушной смеси, а также дозирование готовой рабочей смеси при подаче в двигатель.

Сегодня карбюраторный впрыск в значительной мере устарел, уступив место электронным инжекторным системам. При этом на дорогах СНГ по ряду причин еще можно встретить достаточно большое количество карбюраторных автомобилей. Владельцы таких ТС нередко дорабатывают различные узлы и модернизируют отдельные элементы, так как стремятся добиться максимальной топливной экономичности в сочетании с приемлемой отдачей и стабильной работой ДВС во всех режимах.

Естественно, многие решения заимствуются из более современных систем. Достаточно часто на карбюраторных авто можно встретить электронное зажигание или электрический бензонасос. Далее мы поговорим о том, какие преимущества обеспечивает электробензонасос для карбюраторных двигателей, как подключить электробензонасос на карбюраторный двигатель, а также какие тонкости и нюансы нужно учитывать во время такой установки.

Содержание статьи

• Электробензонасос на мотор с карбюратором
  • Установка электрического бензонасоса на карбюратор
• Преимущества и недостатки установки электробензонасоса на карбюраторный двигатель
• Советы и рекомендации

Электробензонасос на мотор с карбюратором

Итак, электрический топливный насос низкого давления на инжекторных авто стоит в бензобаке и осуществляет забор горючего из топливного бака, после чего подает его под определенным давлением к форсункам. В результате двигатель работает стабильно независимо от нагрузки, также удается добиться точного и своевременного впрыска.

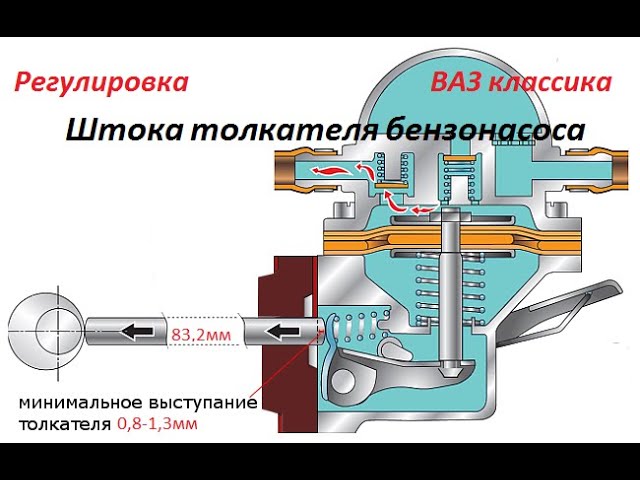

На карбюраторных авто штатно устанавливается механический  бензонасос. Данное устройство стоит под капотом рядом с карбюратором, приводится в действие от двигателя, при этом работает менее стабильно и хуже по производительности сравнительно с электронасосом. Как правило, механический насос может выйти из строя по причине проблем с мембранами, также бензонасос часто перегревается и т. п.

При этом как в первом, так и во втором случае насос подает горючее в дозирующие системы (форсунки или карбюратор). Вполне очевидно, что если вместо механического насоса поставить электрический, можно добиться безотказной работы карбюратора и стабильной подачи топлива.

Однако важно понимать, что электробензонасос на карбюраторе должен работать с низким давлением, чтобы избежать переливов топлива. Что касается самой установки, электрический насос в ряде случаев устанавливается под капотом, а не в баке (как на инжекторе). Также достаточно распространенным является вариант, когда насосную секцию интегрируют прямо в бензобак.

Установка электрического бензонасоса на карбюратор

Сразу отметим, установка электробензонасоса на карбюраторный ДВС сопряжена с рядом сложностей. Обратите внимание, без надлежащего опыта проведения подобных работ проводить указную доработку топливной системы самостоятельно не рекомендуется.

Теперь давайте рассмотрим распространенный способ установки на примере. Прежде всего, нужно подобрать наиболее подходящий по производительности топливный электронасос для конкретного типа ДВС и установленного на машине карбюратора.

Кроме насоса также следует подготовить следующие элементы:

• шланг длиной 5 метров, внутренний диаметр шланга около 8-9 мм;
• дополнительно потребуется реле;
• также нужно иметь сверло 3 или 4 мм;
• еще понадобится топливный фильтр от инжекторных систем;
• топливный фильтр для карбюраторных систем;
• трубка из стали 7 мм со стенкой 0.8 мм и длиной  25 см;
• топливный шланг с внутренним диаметром 12 мм;
• штуцер-переходник с 8 мм на 12 мм;

Подготовив все необходимое, можно переходить к установке. Сначала потребуется снять датчик уровня топлива в бензобаке. Затем в крышке датчика высверливается отверстие, затем паяльником в отверстие впаивается трубка 7 мм. Важно загнуть кончик трубочки так, чтобы реализовать слив обратки максимально удаленно от топливозаборника.

Также верхний конец трубочки параллельно загибается с выходом топливозаборника. Теперь в бак следует поставить доработанный датчик уровня топлива с заборником и обраткой. Следует учитывать, что резиновую трубку потребуется соединить с установленным штуцером обратки от штатной топливной магистрали.

Теперь один конец шланга с длиной 5 метров надевается на штуцер топливозаборника. После  того, как было реализовано подключение резинового шланга топливподачи, указанный шланг надежно крепится к металлической трубке. Сделать это можно путем использования хомутов.

Далее переходим к монтажу электробензонасоса. Устройство следует крепить на моторный щит, расположив горизонтально. Закрепление происходит на кронштейне, также устанавливаются специальные резиновые прокладки-подушки, которые продаются вместе с насосом или докупаются отдельно.

При установке важно следить за тем, чтобы насос распологался правильно (топливо всасывается со стороны расширительного бачка, а подача идет на двигатель). Далее на резиновый шланг подачи устанавливается топливный фильтр с инжекторных систем. На второй штуцер следует надеть шланг длиной 5 см. В дальнейшем этот шланг хомутами закрепляется на кузове автомобиля в вертикальном положении.

Это необходимо для того, чтобы горючее подавалось снизу вверх. Сам электробензонасос соединяется с бензобаком при помощи шланга 12мм. Для соединения используется стальной переходник. На данном этапе подключение насоса можно считать завершенным. Теперь нужно разобраться с вопросом давления нового наоса, которое выше, чем у механического. Если давление окажется большим, карбюратор будет заливать.

Для решения задачи потребуется выполнить доработки. Прежде всего, с насоса снимается верхняя крышка, выкручивается штуцер подачи, после чего снимается сетка. Далее отверстие рассверливается на 1-3 мм заранее подготовленным сверлом. Теперь остается выполнить окончательную сборку, подключить бензонасос через шланг, установив параллельно фильтр топлива для карбюраторных систем. Для этого используется резиновая трубка, фиксация реализуется посредством  хомутов.

Что касается электропитания насоса, устройство подключается через силовое реле к контакту 12 В, который находится на катушке зажигания.

Преимущества и недостатки установки электробензонасоса на карбюраторный двигатель

В списке основных плюсов после установки электрического насоса на карбюратор следует выделить легкость запуска ДВС. Двигатель заводится быстро, причем как на холодную, так и на горячую, снижается нагрузка на АКБ и стартер. Что касается эксплуатации, при правильном подключении в салоне не так сильно пахнет бензином, также горючее расходуется более экономно.

Рекомендуем также прочитать статью о том, по каким причинам начинает гудеть бензонасос. Из этой статьи вы узнаете, почему загудел бензонасос, а также что делать водителю для устранения возникшей неисправности.

Если говорить о недостатках, тогда стоит отметить только сложность установки и необходимость приобретения самого насоса. Также для нормальной работы насоса требуется исправность электрических систем автомобиля, а также нормальный уровень заряда АКБ.

Советы и рекомендации

Следует отметить, что перед покупкой бензонасоса необходимо тщательно изучить его характеристики по производительности и давлению, потребляемому току и т.д. В ряде случаев может возникнуть ситуация, когда устройство не в состоянии нормально работать с тем или иным карбюратором.

Рекомендуем также прочитать статью о том, как почистить сетку-фильтр бензонасоса своими руками. Из этой статьи вы узнаете о способах разборки бензонасоса для снятия сетчатого фильтра, а также чем и как почистить сеточку бензонасоса.

По этой причине необходимо заранее учесть все возможные нюансы. Желательно, чтобы уже имелись примеры успешной установки  конкретного насоса на аналогичный автомобиль. Также нужно обратить внимание на то, что установка электрического насоса обязывает владельца машины с карбюратором  дополнительно следить за чистотой топливных фильтров.

Дело в том, что засорение фильтров повышает нагрузку на насос, в результате чего устройство может перегреваться или выйти из строя. Как правило, в случае проблем с фильтрами, сначала производительность насоса падает, затем двигатель может начать работать неустойчиво, пропадает мощность и ухудшается тяга. Игнорирование данных симптомов не только затрудняет эксплуатацию автомобиля, но и в значительной степени сокращает срок службы электрического бензонасоса.

Электробензонасос на карбюратор — в чем преимущества?

Карбюратор являет собою узел системы питания двигателя внутреннего сгорания, который предназначается для приготовления воздушно-топливной смеси оптимального состава посредством соединения воздуха с жидким топливом и регулирования объема подачи данной смеси непосредственно в цилиндры двигателя. Данное устройства имеет широкую популярность на множестве разнообразных двигателей внутреннего сгорания. В массовом производстве данные устройства начали появляться еще в средине двадцатого века. Но в связи с технологическим прогрессом, вскоре они стали заменяться на инжекторные системы подачи топлива.

• 1. Как работает электробензонасос на карбюраторе.
• 2. Установка электробензонасоса на карбюратор.
• 3. Фильтр электробензонасоса.
• 4. Плюсы и минусы установки электробензонасоса на карбюратор.

Следовательно, если карбюратор является «старым устройством», то его работу будут поддерживать такие же механические устройства. Инжекторы являются относительно новыми системами, из-за чего они и поддерживаются электроникой. Тем не менее, множество автолюбителей прибегают к практике синтеза элементов данных устройств. Одним из таких элементов является бензонасос.

Данное устройство предназначено для поступления топлива из топливного бака непосредственно к двигателю внутреннего сгорания. Так, основной функцией данного узла будет передача и транспортировка топлива под нужным корректируемым давлением, которое нужно для стабильной и нормализированной работы двигателя внутреннего сгорания.

Технический прогресс не знает границ. Инновации касаются и автомобильной среды.

Так, в современном мире выделяют два основных типа бензонасосов, которые предназначаются для двигателей внутреннего сгорания: механический и электрический. Первый тип предназначается для карбюраторов, в то время как второй отвечает за работу инжектора. Первый тип будет устанавливаться снаружи топливного бака, возле карбюратора. Второй тип устанавливается непосредственно внутри бака. Достаточно интересным является синтез, который изобрели сами автомобилисты. Он заключается в том, что на карбюраторы ставятся электробензонасосы, вследствие чего работа устройства на порядок лучше, чем работа при обычном механическом бензонасосе.

1. Как работает электробензонасос на карбюраторе.

Электробензонасос имеет достаточно схожий принцип работы с механическим типом. Так, основное задание данного устройства заключается в засасывании топлива непосредственно из топливного бака в двигатель внутреннего сгорания.

Само же устройство электробензонасоса на карбюраторе работает при достаточно низким давлением. Такое различие с работой на инжекторе будет исходить из того, что насос будет находиться возле карбюратора, а не в топливном баке, как на инжекторе. Из-за этого сама работа будет проходить под достаточно низким давлением. Хотя, такую установку проводят лишь в условиях автосервиса.

Следовательно, если автомобилист хочет все сделать самостоятельно, то лучше внедрить электробензонасос в топливный бак так само, как и на инжекторе. Само же такое устройство обязано своей работой сердечнику, устройство которого будет втягиваться в электромагнитный клапан, до отключения подачи электрического тока, посредством открытия контактов.

В последнее время электробензонасос стал популярным устройством среди пользователей карбюраторных систем. Это связано непосредственно со всеми преимуществами работы данного агрегата, которые не могут сравниться с работой механического устройства бензонасоса.

2. Установка электробензонасоса на карбюратор.

Установка электробензонасоса на карбюратора является достаточно непростым занятием. Тем не менее, ожидаемый результат стоит того, чтобы уделить данной процедуре несколько часов. Для начала автомобилисту нужно определить, какой именно электробензонасос подойдет именно на его транспортное средство и карбюратор. После долгих консультаций и общения с продавцами и профессионалами из сервисов, нужно подготовить все необходимые элементы, которые пригодятся для проведения ремонтных работ. Для этого понадобятся:

— пятиметровый шланг, внутренний диаметр которого будет около 8-9 мм;

— само устройство выносного электробензонасоса;

— реле;

— сверло на 3-4 мм;

— новый топливный фильтр от системы впрыска топлива;

— топливный фильтр от карбюратора, который является прозрачным;

— стальная трубка – 7 мм, стенка – 0.8 мм, длина – 250 мм;

— топливный шланг, внутренний диаметр которого будет равен 12 мм;

— переходник-штуцер, который понадобится для шланга на 12 мм с 8 мм.

После всей преждевременной подготовки можно приступать к непосредственной замене устройства. Сначала нужно снять датчик уровня топлива непосредственно из бензобака. В его крышке нужно просверлить отверстие и при помощи паяльника впаять туда трубочку на 7 мм. Кончик трубочки нужно отогнуть так, чтобы был возможен слив обратки как можно дальше от топливозаборника. Верхний конец трубки также нужно параллельно загнуть с выходом топливозаборника.

После этого нужно установить уже усовершенствованный датчик уровня топлива, который имеет заборник и обратку, непосредственно в топливный бак. Важно заметить, что резиновую трубку нужно соединить с новым штуцером обратки от штатного топливного тракта. Далее нужно одеть конец пятиметрового шланга на штуцер топливозаборника. После подключения резинового шланга подачи топлива, нужно прикрепить его непосредственно к металлической трубке, разместим деталь по всей ее длине посредством пластиковых хомутов.

Само устройство электробензонасоса нужно прикреплять горизонтально к моторному щиту на кронштейн через резиновые подготовленные подушечки, которые идут в комплекте с покупаемым насосом. Важно задать правильное направление потока: всасывание от расширительного бачка, а напор – в сторону двигателя внутреннего сгорания. Далее на сам резиновый шланг подачи топлива нужно прикрепить впрысковой фильтр. На другой штуцер одевается 5-сантиметровй шланг, который посредством хомутов будет обтянут и закреплен вертикально на кузове. Это делается для того, чтобы воздушно-топливная смесь поступала снизу вверх.

На самом электрическом бензонасосе нужно произвести соединение с топливным баком посредством 12 мм шланга через металлический переходник. После всего проделанного нужно обратиться к потенциальной проблематике в высоком давлении и переливах. Все дело в том, что даже обратная магистраль не сможет спасти просто от сумасшедшего давления электробензонасоса.

Следовательно, нужно снять с него верхнюю крышку, открутить штуцер подачи и вынуть сетку. Посредством штуцера обратки нужно рассверлить присутствующее отверстие от 1 мм до 3-х мм. Делается это самостоятельно и при помощи подготовленного сверла. После нужно продуть дырку воздухом от остатков стружки. После этого нужно собрать карбюратор, подключить электробензонасос шлангом через обычный топливный фильтр. Делается это посредством хомутов и простого резинового шланга. Само устройство электробензонасоса подключается посредством обычного автомобильного силового реле к контакту 12 В на катушке зажигания.

Следовательно, возникнет определенная возможность в подключении через сигнализацию реле насоса. Все, ремонтные работы завершены и можно проводить эксплуатацию транспортного средства в штатном режиме.

3. Фильтр электробензонасоса.

Важно отметить, что именно электробензонасос является «сердцем» топливной системы всех современных автомобилей. Так как не все автомобилисты имеют инжекторы, данный узел стал доступным и для карбюраторов. Устройство электрического бензонасоса имеет множество, казалось бы, ненужных элементов и деталей, отсутствие которых никоим бы образе не отразилась на работе всего устройства. Тем не менее, это не так. Отсутствие или неправильная эксплуатация одной мелкой детали может привести к краху всей системы.

Так, основным составным элементом данного устройства является фильтр, который полностью отвечает за успешную работу всего устройства. Наличие даже незначительных механических примесей приведет к засорению входного фильтра бензонасоса. Самой безопасной неприятностью станет обычное повышение шумности работы устройства. Тем не менее, если данную неисправность не устранить, то засоренный фильтр приведет к работе бензонасоса на пределе, с увеличенными до максимума нагрузками, что приведет сначала к перегреву устройства, а потом – к тотальной поломке всего узла. Важно заметить, что если возникает перегрев электрического бензонасоса, то мощность двигателя может снизиться, потребления топлива возрасти, а само устройство может сгореть, вследствие чего это выльется в не маленькую копеечку автомобилисту, так как бензонасос является неотъемлемой частью топливной системы автомобиля.

4. Плюсы и минусы установки электробензонасоса на карбюратор.

Существует множество причин, по которым следует установить электробензонасос на карбюратор. Сначала следует обратиться к тому, что механические бензонасосы – «прошлый век». Старые устройства не являются идеалом стабильной и нормализированной работы, идеалом эффективности и комфортабельности в эксплуатации. Но все же, автомобилисты достаточно часто задаются вопросом о том, что же все-таки изменит установка электробензонасоса на их «старенький» карбюратор. Первое, что сразу же станет заметным, это заведение двигателя внутреннего сгорания.

Теперь автомобилисту не придется пол дня стоять и «ковырять» стартер, чтобы он завелся и поступление бензина к двигателю внутреннего сгорания стало возможным. Важно отметить, что двигатель будет заводиться практически моментально, так как при включении зажигания электробензонасос будет активироваться автоматически, а все заслонки будут открываться в течении двух секунд. Именно это время понадобиться для того, чтобы завести даже не разогретый двигатель, или двигатель, который стоял на жаре достаточно долгий период. Кроме того, отличия будут заметны и при непосредственной езде, что является самым важным аспектом при установке данного устройства.

Сначала автомобилист заметит, что значительно снизится уровень шумности от работы узла. Кроме того, все неприятные бензиновые запахи, которые окутывали салон, канут в небытие. И, конечно же, самым главным плюсом данного устройства является то, что оно может на порядок снизить уровень потребления топлива двигателем внутреннего сгорания, что может достаточно сильно повлиять на экономическую бюджетную составную автомобилиста.

Что касается недостатков данного устройства, то их практически не имеется. Проблемы по-настоящему могут возникнуть с выбором нового электробензонасоса и с установкой. Именно от выбора устройства, а точнее, от его подбора будет зависеть эксплуатация всего транспортного средства. Так, не все электробензонасосы будут подходить именно для выбранного автомобиля, следовательно, следует производить тщательный подбор. Помимо этого, даже при успешном выборе никто не гарантирует того, что данное устройство успешно заработает на карбюраторе определенного типа. Это связано как с давлением, так и с уровнем потребления тока, из чего выплывает, что низкокачественные, слабые аккумуляторы будут очень тяжело переносить работу всего данного узла. Сама установка также является достаточно сложной. Тем не менее, если все делать по рекомендациям, инструкции и определенной схеме подключения, то результат будет превышать все первичные ожидания.

Как работает топливный насос мотоцикла?

✓ СОВЕТ ЭКОНОМИИ: узнайте, не переплачиваете ли вы за страхование мотоцикла!

Экономьте деньги, сравнивая котировки.

Введите свой почтовый индекс, чтобы начать.

Почтовый индекс:

Топливный насос используется для подачи топлива из бака в карбюратор или топливную форсунку. Насос необходим, когда топливный бак находится ниже топливной системы и силы тяжести недостаточно для подачи топлива в карбюратор. К таким случаям относятся случаи, когда топливо хранится под сиденьем или когда бак расположен почти параллельно карбюратору.

Так как же работает топливный насос? Топливный насос работает за счет движения диафрагмы и создания переменного разрежения и давления. Это втягивание и толкание регулируются обратными клапанами, которые допускают только односторонний поток. Геометрия диафрагмы плюс скорость импульса определяют давление и объемный поток.

Производители проектируют топливные системы с определенным расходом и давлением, требующим специальных топливных насосов. Насос обычно располагается между баком и карбюратором и может быть спрятан под рамой, где установлен бак. Некоторые насосы даже расположены внутри днища топливного бака. Расположение может отличаться, поэтому дополнительную информацию см. в технических характеристиках вашего велосипеда.

Как работает топливный насос?

Топливные насосы двигателей мотоциклов бывают двух типов: вакуумные и электрические. Хотя они обычно не являются взаимозаменяемыми, существуют способы модернизировать вакуумный насос до электрического насоса. Оба выполняют требуемую функцию для конкретной конструкции двигателя. На современных мотоциклах для создания давления, необходимого для впрыска топлива, требуется электрический топливный насос.

Вакуумный насос работает немного не так, как может показаться. Вакуум двигателя используется для работы топливного насоса за счет пульсации диафрагмы, как описано выше. Поскольку вакуум в двигателе немного пульсирует, насос может подавать топливо в карбюратор на всех оборотах. Шланги и фитинги передают вакуум двигателя к топливному насосу.

Электрический насос довольно прост. Вместо вакуума двигателя, пульсирующего через диафрагму, это достигается либо электродвигателем, либо соленоидом . Когда двигатель вращается, он приводит в движение крыльчатку, которая выталкивает топливо. Соленоид может создавать этот эффект, включая и выключая электрический ток, который пульсирует диафрагмой вверх и вниз.

Электрический насос также имеет реле с плавким предохранителем. Предохранитель в цепи защищает компоненты от повреждения в случае короткого замыкания на землю. Реле — это переключатель, который использует небольшой ток для управления большим током. Это позволяет переключателю зажигания низкого напряжения управлять насосом.

Признаки отказа топливного насоса

Существует множество причин отказа топливного насоса и различные способы его диагностики. Вот некоторые распространенные признаки отказа топливного насоса:

• Двигатель прокручивается, но не запускается
• Двигатель запускается с трудом
• Плохая производительность при ускорении (спотыкания)
• Двигатель будет работать рывками или глохнет
• Плохая работа на холостом ходу
• Общая потеря мощности двигателя
• 4
• Свистящий звук насоса

Если ваш двигатель с трудом запускается или отказывается запускаться, необходимо учитывать 3 момента: компрессию, искру и топливо. Если вы не подозреваете плохой компрессии и знаете, что свечи зажигания в порядке, вы можете искать, почему нет топлива. Методом здравого смысла было бы проверить, есть ли топливо в баке. Если есть, а двигатель по-прежнему не получает топливо, возможно, насос выходит из строя.

Если вы можете запустить мотоцикл и заметили, что обороты холостого хода колеблются или ускорение слабое, это может быть связано с недостаточной производительностью насоса. По мере того, как насос начинает изнашиваться, он не может справиться с нагрузкой двигателя. Проще говоря, в карбюратор не поступает достаточно топлива. Этот низкий поток топлива также может вызвать спотыкание, разбрызгивание или пульсацию. В некоторых случаях двигатель просто перестает работать.

Симптом, который вы можете заметить и который обычно указывает на неисправность, — это скулящий звук насоса. По мере износа насоса увеличиваются допуски между движущимися частями, а это означает усиление вибраций, вызывающих скулящий шум.

Как отремонтировать или заменить топливный насос

Если вы начинаете замечать какие-либо из этих симптомов, пора приступить к диагностике. Определение неисправного топливного насоса может быть захватывающим процессом, поэтому не забудьте запланировать дополнительное время. Если это невозможно, позвоните, чтобы найти компетентного механика, который может сделать это за вас.

Это погружение обычно происходит при получении доступа к насосу. Как упоминалось выше, топливный бак может скрывать насос, поэтому его обычно приходится снимать, а для этого требуется слить бензин в безопасный контейнер.

Если вы работаете с вакуумным насосом, диагностика довольно проста. Вам понадобится дополнительный вакуумный шланг и способ создания небольшого вакуума или давления. Некоторые люди просто используют свой рот для имитации вакуума двигателя, но другим способом для слабонервных может быть использование шприца или ручного вакуумного насоса.

Получите доступ к вакуумной линии насоса и присоедините дополнительную линию. Здесь вы будете моделировать вакуум двигателя. Определите, какая топливная линия является выходной линией. Приложите небольшое переменное давление/вакуум к вакуумной линии и почувствуйте ответное давление на выходной линии.

Некоторые люди могут наблюдать за подачей топлива из выходной магистрали. Если вы слили все топливо, вы можете положить лист бумаги рядом с выходной линией, чтобы визуально имитировать поток.

Если топливо выходит из вакуумного порта, то диафрагма сломана. Если потока нет, но вы можете сказать, что вакуум работает, возможно, какой-то мусор блокирует поток. Еще одним виновником может быть утечка вакуума, из-за которой вакуумный клапан остается закрытым.

Если вы ищете неисправный электрический топливный насос, вам нужно проверить проводку. Убедитесь, что предохранитель не перегорел и имеет правильный номинал силы тока. Вы также можете проверить свое реле, слушая, как оно включается и выключается. Ищите сломанную проводку или другие проблемы, требующие ремонта.

Один из лучших способов выявить неисправный топливный насос — проверить его расход. Это тест, предназначенный для измерения производительности насоса за определенное время. Не все насосы будут работать с одинаковой скоростью. Выполнение этого теста требует наличия известного хорошего значения для сравнения.

Для проведения теста поместите в емкость немного топлива, которое можно будет подавать в насос. Имейте линию, которая выходит из насоса в контейнер с размерами, отмеченными на стороне (например, мерный стакан или химический стакан). Вам также нужно будет настроить насос, чтобы вы могли включать и выключать его по желанию. Это можно сделать, соединив провода, чтобы он включался ключом.

Технические характеристики будут что-то вроде объема топлива за 5 секунд. Опять же, обратитесь к спецификациям производителя для получения подробной информации. Существует небольшая разница между полностью функционирующей помпой и слабой помпой, поэтому даже если ваши измерения близки, этого может быть недостаточно.

После того, как вы убедились, что насос неисправен, пришло время заменить его. Убедитесь, что вы покупаете OEM-детали для обеспечения наилучшей производительности. Если вы получили доступ к насосу для его проверки, просто отсоедините все шланги и проводку и установите новый насос. Также замените топливный фильтр. Оттуда вы можете повторно протестировать новый насос или собрать все обратно. Добавьте немного топлива в бак и запустите его, чтобы проверить работу двигателя.

Как обслуживать топливный насос

Один из простых способов обслуживания топливного насоса — знать, сколько времени прошло с момента его замены. Возраст — основная причина выхода насоса из строя. Их не нужно часто заменять, но это компонент, который со временем изнашивается. Запишите пробег после замены помпы, чтобы иметь возможность оценить, нужно ли ее снова заменять и когда.

Еще одна причина, по которой насосы преждевременно выходят из строя, связана с перегревом. Топливные насосы предназначены для охлаждения протекающим топливом и поглощения избыточного тепла. Когда в мотоцикле заканчивается топливо, возрастает риск перегрева насоса, поскольку топливо охлаждает насос по мере прохождения. Следите за тем, чтобы в баке был достаточный уровень топлива, чтобы этого не произошло.

Как и в любом другом случае, регулярный визуальный осмотр велосипеда является хорошим способом его обслуживания. В частности, для топливного насоса вам нужно будет искать утечки топлива, которые должны быть очевидны. Некоторыми менее очевидными причинами, на которые следует обратить внимание, являются трещины в топливных или вакуумных линиях. Некоторые топливные фильтры видны и кажутся темными или грязными, когда их нужно заменить.

Часто задаваемые вопросы — Карбюраторные топливные насосы — Aeromotive, Inc

1. ) Я ищу топливный насос Aeromotive EFI для моего нового карбюраторного двигателя, но мне нужно 7 фунтов на квадратный дюйм, и в вашем каталоге (или на вашем веб-сайте) указано, что из 43 фунтов на квадратный дюйм, не зальет ли это двигатель?

Люди часто ошибочно думают, что конкретный топливный насос «выдает» определенное давление. Хотя некоторые насосы имеют ограничение по давлению, что мы сейчас объясним, факт заключается в том, что ни один насос не «выдает» заданное давление. Что делает насос, так это выпускает поток. И что ему нужно сделать, так это выпустить необходимый поток, когда регулируется до до требуемого давления, необходимого для конкретного применения.

На самом деле все электрические насосы имеют кривую расхода, которая меняется в зависимости от давления. Не все компании предоставляют кривые расхода для своих насосов, что делает оценку этого топливного насоса для конкретного применения практически невозможной. В Aeromotive мы понимаем, что кривая подачи насоса в диапазоне давлений показывает важные рабочие характеристики топливного насоса, поэтому, когда мы указываем расход, мы всегда указываем испытательное давление и напряжение. Когда вы читаете; Производительность A1000 составляет 750 фунтов в час при давлении 45 фунтов на квадратный дюйм и напряжении 13,5 В, что дает вам жизненно важные данные потока , которые находятся в правильном контексте. Это не означает, что насос «выдает» 45 фунтов на квадратный дюйм, скорее это говорит о том, какой поток доступен при 45 фунтах на квадратный дюйм. Вы увидите, что 900 фунтов в час при 8 фунтах на квадратный дюйм также отмечены для карбюраторных двигателей.

Существует два основных типа насосов, используемых в автомобильных топливных системах: насосы с ограничением давления, предназначенные для использования со статическим (без байпаса) регулятором, и насосы без ограничения давления, которые должны использоваться с динамическим (байпасным) регулятором. стиль) регулятор. Насосы с ограниченным давлением почти все предназначены для использования с карбюраторными двигателями, а регуляторы карбюратора статического типа рассчитаны на 3-12 фунтов на квадратный дюйм. Что происходит с таким насосом, так это то, что когда поток блокируется регулятором, чтобы предотвратить заливание карбюратора высоким давлением, байпас насоса открывается, чтобы предотвратить скачки давления и остановку насоса.

Некоторые насосы с ограниченным давлением имеют внутренний байпас (обычно уличного/полосного типа с более низким потоком), который открывается при давлении около 15 фунтов на квадратный дюйм и позволяет потоку из выпускного отверстия проходить через внутренний канал насоса обратно к впускному отверстию. Насосы с более высоким расходом, предназначенные для гонок, часто имеют внешний байпас, настроенный на 18-24 фунта на квадратный дюйм. Здесь обратная линия проходит от топливного насоса обратно к верхней части топливного бака, так что при достижении максимального давления избыточный поток возвращается в бак. В любом случае, эти насосы не предназначены для использования в системах высокого давления, EFI или карбюраторных системах с наддувом (двигатели с турбонаддувом или воздуходувкой), даже если байпас заблокирован для повышения давления.

Многие насосы Aeromotive относятся к типу насосов «без ограничения давления», включая, например, A1000. Этот тип насоса нельзя использовать со статическим (без байпаса) регулятором, потому что полное прекращение потока, выходящего из насоса, приведет к повышению давления топлива до 100 фунтов на квадратный дюйм или выше, создавая чрезмерное потребление тока и нагрев, а также потенциально необратимо повреждая насос. . Насосы без ограничения давления могут работать как в системах с низким (карбюраторным), так и с высоким (EFI) давлением, если используется соответствующий регулятор байпаса. Эти типы насосов в сочетании с байпасными регуляторами и эталоном наддува являются идеальным выбором для двигателей высокой мощности, продувочных карбюраторных двигателей с центробежными нагнетателями или турбонагнетателями.

Регулируемые байпасные регуляторы Aeromotive доступны для использования с насосами без ограничения давления, которые могут управлять потоком от малых до больших насосов и которые могут создавать и поддерживать давление от карбюраторного до уровня EFI. Большинство регуляторов EFI регулируются от 30 фунтов на квадратный дюйм до 70 фунтов на квадратный дюйм, поэтому те, кто хочет 43 фунта на квадратный дюйм для топливной рампы, и те, кто хочет 60 фунтов на квадратный дюйм, скорее всего, смогут использовать одну и ту же комбинацию насоса и регулятора. Просто убедитесь, что насос обеспечивает необходимый поток при нужном вам давлении.



2.) Я собираю новую комбинацию карбюраторных двигателей, какой топливный насос мне нужен?

Разработка нового насоса сама по себе является утомительным процессом, который включает в себя создание прототипа и испытания, а затем повторное создание прототипа и тестирование, но как только мы знаем, что можем создать насос, который будет соответствовать поставленной задаче и может быть переведен в режим долговечности и полевых испытаний, мы начинаем параллельные усилия по разработке вспомогательных компонентов, необходимых для создания полной топливной системы вокруг этого насоса. Учитывается все, от предварительных и постфильтров до размеров портов и фитингов портов. Мы проектируем и разрабатываем специальный регулятор, который максимизирует эффективность этого насоса, позволяя покупателю извлекать каждую возможную унцию доступного потока, поддерживая желаемое давление. Результатом является полная топливная система с определенными возможностями.

Что это значит для вас? Это устраняет необходимость в догадках при выборе правильной подачи топлива, и ЭТО значительно облегчает вашу жизнь. Все, что вам нужно сделать, это определить, какой насос будет соответствовать вашим требованиям. Оттуда система определяется и либо доступна под одним номером детали, либо обрисована в общих чертах в отношении отдельных компонентов, которые вам нужны, в нашем простом в использовании «Aeromotive Power Planner». «Power Planner» доступен в нашем каталоге и на нашем веб-сайте www.aeromotiveinc.com, в верхней части любой страницы просто нажмите на ссылку «Power Planner» и выберите Carbureted Power Planner еще одним щелчком мыши.

«Планировщик мощности» описывает топливные системы по одной, начиная с комбинаций с наименьшей мощностью и, по мере прокрутки вниз, охватывая приложения, способные увеличить уровни мощности. Два основных вопроса, на которые вам нужно ответить, это просто: «Какова будет пиковая мощность двигателя?» и «Какое давление топлива потребуется топливной системе?», включая базовое давление и эталон наддува, если это необходимо. Если вы не уверены в мощности вашего двигателя, есть множество журналов и интернет-форумов, где вы можете изучить комбинации, аналогичные той, которую вы строите, которые уже были протестированы на динамометрическом стенде, чтобы быть уверенным в себе. стадион.

Неплохо быть оптимистичным при оценке лошадиных сил или, если хотите, сделать небольшое пространство над головой, просто чтобы убедиться, что вы полностью покрываете базы. Имейте в виду, что все рейтинги, предоставленные Aeromotive, основаны на мощности маховика. Мощность на шине должна быть скорректирована до мощности маховика. Безопасно допустить потери в трансмиссии 15%, поэтому вы можете разделить количество лошадиных сил на колеса на 0,85, чтобы получить оценку маховика. Например, 500 WHP, разделенные на 0,85, равно 588 FWHP.

Мощность каждого топливного насоса Aeromotive указана на странице продукта в нашем каталоге и на нашем веб-сайте. Вы найдете несколько значений мощности в лошадиных силах, которые применяются к различным комбинациям двигателей, от безнаддувных до наддувных двигателей, а также для карбюраторных и инжекторных двигателей, где данный насос способен выполнять и то, и другое.

Для получения более подробной информации о том, как точно рассчитать подачу топлива для поддержки лошадиных сил, см. Aeromotive Tech Bulletin TB-501 на сайте www.aeromotiveinc.com в разделе Техническая помощь, Технический бюллетень.



3.) Во время резких остановок или агрессивных маневров, например, после выгорания или во время дорожного движения, давление топлива падает, и для его восстановления требуется много времени, почему?

В первую очередь необходимо убедиться, что топливный элемент или бак заполнен топливом. Топливо выбрасывается вперед в баке или топливном элементе во время резкого торможения, в результате чего насос получает глоток воздуха. В дрэг-рейсинге топливный элемент следует заправлять между каждым заездом. Еще одной распространенной причиной этой дилеммы являются проблемы с подачей и/или всасыванием топливного насоса. Часто использование ограничительного фильтра перед насосом, слишком маленького или слишком тонкого, или того и другого, является проблемой. Это влияет на все типы электрических насосов и приводит либо к кавитации, либо к потере заливки, после чего насос с трудом справляется с повторной заливкой. Убедитесь, что линия, соединяющая топливный элемент с впускным отверстием топливного насоса, достаточно велика, а впускной фильтр имеет ровный и свободный поток. В баке или топливном элементе также должен быть надлежащий вентиляционный канал, иначе в баке образуется вакуум, препятствующий повторной заливке насоса.

Для получения более подробной информации о возможных причинах этой и подобных проблем см. Технический бюллетень Aeromotive TB-101, TB-102 и TB-801 на сайте www.aeromotiveinc.com в разделе Техническая помощь, Технический бюллетень.



4.) При только что установленном топливном насосе или после отсоединения топливопроводов для технического обслуживания насос не заправляется или проработал долгое время, прежде чем снова набрать давление.

Это симптомы тех же проблем, которые описаны в вопросе № 3 выше. Разрыв линии, соединенной с впускным отверстием насоса, а затем линии, соединенной с карбюратором или топливной рампой, может помочь удалить воздух. Кратковременно включите насос, но будьте осторожны, чтобы избежать утечек топлива и предотвратить возгорание при обращении с топливом!



5.) На трассе, от старта до середины трассы, давление топлива стабильно, но затем вниз падает на 2 PSI и более, что не так?

В первую очередь обычно виноват регулятор, но на самом деле это явный признак проблемы с подачей топлива. Если по какой-либо причине от топливного насоса недостаточно объема для подачи топлива в двигатель, давление в топливопроводе может упасть до карбюратора. Даже со статическим регулятором значительное падение давления в трубопроводе влияет на расход через регулятор, что приводит к падению давления в регуляторе. Не следует автоматически предполагать, что насос неисправен или не соответствует требованиям , осмотрите и устраните любые проблемы с линией подачи к насосу, убедитесь, что вентиляция бака и вентиляция работают, и обязательно проверьте проводку топливного насоса, а также общую электрическую цепь. производительность системы. Наконец, если у вас все еще есть проблемы, свяжитесь с Aeromotive для надлежащего испытания потока, которое вы можете выполнить в полевых условиях, чтобы убедиться, что ваш топливный насос работает должным образом.



6.) Я установил топливный насос A2000 (или A3000) с байпасом от насоса, подключенным к топливному элементу, вместе с регулятором байпаса и обраткой на карбюраторе. Давление на насосе низкое и регулировка байпасного регулятора на топливном насосе не влияет на давление, почему?

При использовании обходного регулятора на карбюраторе линейное давление и регулируемое давление совпадают. Байпас на топливном насосе должен быть заблокирован при использовании регулятора байпаса на карбюраторе. Как правило, когда два перепускных регулятора подключены к одному и тому же топливному насосу, регулятор, настроенный на более низкое давление, становится регулятором по умолчанию. Байпасный регулятор на карбюраторе обеспечивает превосходную работу топливной системы, поэтому обязательно используйте рекомендуемый байпасный регулятор, арт. № 13202 или 13212, с топливным насосом, арт. № 11202 и 11215, и установите обратную линию –10 AN для надлежащего контроля давления. .



7.) Я только что установил топливный насос A2000 (или A3000) и не могу заставить регулятор на насосе снизить давление топлива ниже 11-12 фунтов на квадратный дюйм. Карбюратор постоянно заливает, что не так?

Регулятор топливного насоса A-2000, номер детали 11202, предназначен для регулирования давления в магистрали (давление на входе) к статическому небайпасному регулятору Aeromotive, включая детали 13108, 13203, 13208 и 13205. . Байпас насоса не может прокачивать достаточный объем для регулирования давления ниже 12 фунтов на квадратный дюйм и не может использоваться отдельно для регулирования давления непосредственно в карбюратор. Функция регулятора на этих насосах предназначена для обеспечения чрезвычайно стабильного регулируемого давления топлива на входе статического регулятора под капотом.



8.) У меня есть топливный насос SS P/N 11203 и статический регулятор P/N 13205. Мой новый двигатель будет развивать более 750 FWHP, и в вашем каталоге указано, что это больше, чем может поддерживать насос SS, если только Я использую обходной регулятор. Так ли это, и как байпасный регулятор может иметь такое большое значение?

Да, это правда, хотя объяснить почему несколько сложнее. Во-первых, любой электрический насос пропускает больше при более низком давлении, поэтому при использовании байпасного регулятора можно получить больший поток. Но подождите, если карбюратор работает на 7 фунтов на квадратный дюйм со статическим или байпасным регулятором, как давление ниже, а насос может подавать больше?

На первый взгляд кажется, что у насоса SS нет байпаса, как, например, у насоса A2000, но для работы статического регулятора он должен быть, и у него есть байпас. Однако байпас в насосе SS представляет собой внутренний байпасный клапан, а это означает, что когда статический регулятор закрывается, чтобы перекрыть поток к карбюратору, давление между насосом и входом регулятора повышается до тех пор, пока не откроется внутренний байпас. Это предотвращает остановку насоса и повреждение насосного механизма. В случае насоса SS предел внутреннего давления составляет 15 фунтов на квадратный дюйм. Таким образом, при переходе на байпасный регулятор, который открывается при 7 фунтов на квадратный дюйм, поток от насоса никогда не прекращается, а давление на регуляторе никогда не превышает 7 фунтов на квадратный дюйм.
