Карбюратор — определение. Принцип работы, применение

В этой статье вы узнаете о системах впрыска топлива. Карбюратор – это самый первый механизм, который позволял соединять в нужной пропорции бензин с воздухом для приготовления топливовоздушной смеси и подачи ее в камеры сгорания двигателя. Эти устройства активно применяются и по сей день – на мотоциклах, бензопилах, мотокосах и так далее. Вот только из автомобильной индустрии они были давно вытеснены инжекторными системами впрыска, более продвинутыми и совершенными.

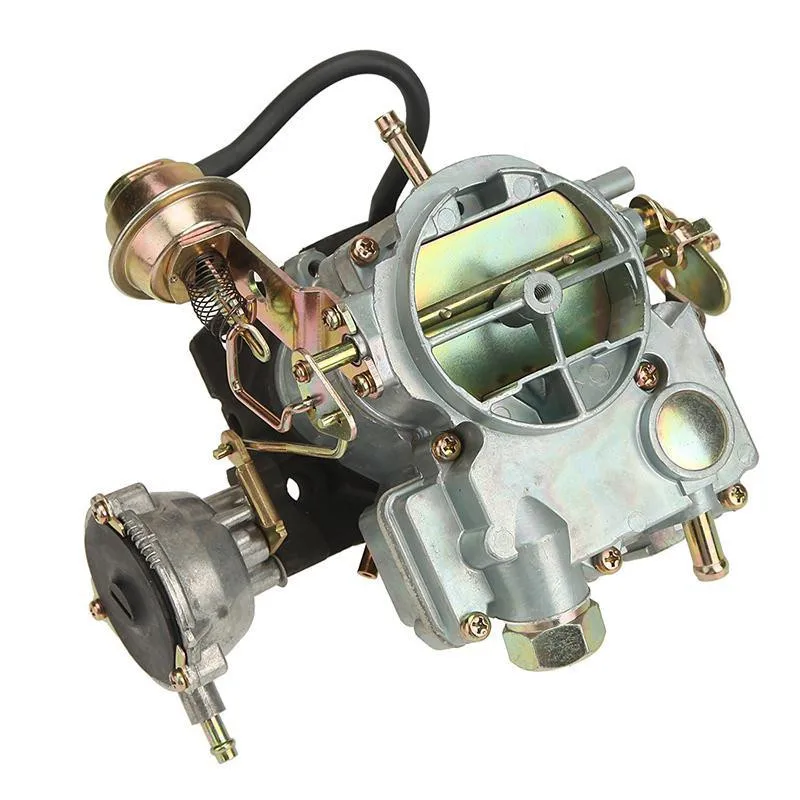

Что такое карбюратор?

Карбюратор – это такое устройство, которое смешивает топливо и воздух, подает полученную смесь во впускной коллектор двигателя внутреннего сгорания. Ранние карбюраторы работали, просто позволяя воздуху проходить по поверхности топлива (в конкретном случае – бензина). Но большинство из них позднее распределяли отмеренное количества топлива в воздушный поток. Этот воздух проходит через жиклеры. Для карбюратора состояние этих частей крайне важно.

Карбюратор был основным прибором для смешивания топлива и воздуха в двигателях внутреннего сгорания вплоть до 1980-х годов, когда возникли сомнения по поводу эффективности его использования. При сгорании топлива образуется очень много вредных выбросов. Хотя карбюраторы использовались в Соединенных Штатах, Европе и других развитых странах до середины 1990-х годов, они работали наряду с более сложными системами управления для удовлетворения требований по выбросам углекислого газа.

История развития

Различные типы карбюраторов были разработаны рядом пионеров в автомобилестроении, в том числе немецким инженером Карлом Бенцем, австрийским изобретателем Зигфридом Маркусом, английским эрудитом Фредериком У. Ланчестером и другими. Поскольку очень много различных методов смешивания воздуха и топлива были применены в первые годы существования и развития автомобилей (а первоначально стационарные бензиновые двигатели также использовали карбюраторы), то довольно трудно точно определить, кто является изобретателем этого сложного устройства.

Виды карбюраторов

Ранние конструкции отличались между собой по основному методу работы. Также они отличаются и от более современных, которые доминировали на протяжении большей части двадцатого века. Современный карбюратор для бензопилы распыляющего типа, аналогичные используются и на современных автомобилях. Самые первые, исторические, так сказать, конструкции можно разбить на два основных типа:

1. Поверхностного типа карбюраторы.
2. Спрей-карбюраторы.

Рассмотрим им подробно далее.

Поверхностные карбюраторы

Все ранние конструкции карбюраторов были поверхностные, хотя имелось большое разнообразие и в этой категории. Например, Зигфрид Маркус представил нечто под названием «вращающаяся щетка-карбюратор» в 1888 году. А Фредерик Ланчестер разработал свой фитиль карбюраторного типа в 1897-м.

Первый карбюраторный поплавок был разработан в 1885 году Вильгельмом Майбахом и Готлибом Даймлером. Карл Бенц запатентовал также карбюратор поплавкового типа примерно в то же время. Тем не менее эти ранние конструкции были поверхностными карбюраторами, которые работали за счет прохождения воздуха над поверхностью топлива для того, чтобы смешать их. Но зачем нужен карбюратор двигателю? А без него никак не получалось подать топливную смесь в камеры сгорания (инжектор в девятнадцатом веке еще не был известен).

Большинство поверхностных устройств функционировали на основе простого выпаривания. Но существовали и иные карбюраторы, они были известны как устройства, работающие за счет «пузырения» (их еще называют фильтрующими карбюраторами). Они работают, заставляя двигаться воздух вверх через нижнюю часть камеры с топливом. В результате этого образуется смесь воздуха и топлива над основным объемом бензина. И эта смесь впоследствии засасывается во впускной коллектор.

Спрей-карбюраторы

Хотя различные поверхностные карбюраторы были доминирующими на протяжении первых десятилетий существования автомобиля, спрей-карбюраторы начали занимать существенную нишу на рубеже 19-20-го веков. Вместо того чтобы полагаться на испарение, эти карбюраторы фактически распыляли отмеренное количество топлива в воздух, который был засосан воздухозаборником. Эти карбюраторы используют поплавок (как Maybach и более ранние конструкций Benz). Но они действовали на основе принципа Бернулли, а также эффекта Вентури, как и современные устройства, например карбюратор К-68.

Одним из подтипов аэрозольных карбюраторов является так называемый карбюратор давления. Он впервые появился в 1940-х годах. Хотя карбюраторы давления напоминают аэрозольные только внешне, они на самом деле были самыми ранними примерами устройств принудительного впрыска топлива (инжекторов). Вместо того чтобы полагаться на эффект Вентури, чтобы сосать топливо из камеры, карбюраторы давления распыляли топливо из клапанов почти таким же образом, как современные инжекторы. Карбюраторы становились все более сложными в течение 1980-х и 1990-х годов.

Что означает «карбюратор»?

«Карбюратор» – это английское слово, которое является производным от термина carbure, в переводе с французского — «карбида». По-французски carburer означает просто «объединить (что-то) с углеродом». Точно так же английское слово «карбюратор» технически означает «увеличение содержания углерода».

Аналогично работает карбюратор К-68, который использовался на мотороллерах типа «Тула» (позднее «Муравей»), мотоциклах «Урал» и «Днепр».

Компоненты

Все типы карбюраторов имеют различные компоненты. Но современные приборы имеют ряд общих характеристик, в том числе:

1. Воздушный канал (трубка Вентури).
2. Дроссельный клапан.
3. Электроклапан холостого хода.
4. Ускорительный насос.
5. Камеры карбюратора (первичная, поплавковая и так далее).
6. Поплавковый механизм.
7. Мембрана карбюратора для перекачки топлива.
8. Регулировочные винты.

Как работает карбюратор

Все типы карбюраторов работают с помощью различных механизмов. Например, карбюраторы фитильного типа работают, заставляя воздух проходить по поверхности пропитанных газом фитилей. Это вызывает испарение бензина в воздух. Тем не менее приборы фитильного типа (и другие поверхностные) устарели более ста лет назад.

Большинство карбюраторов, которые используются транспортными средствами на сегодняшний день, используют механизм распыления. Все они работают аналогичным образом. Современные карбюраторы функционируют за счет эффекта Вентури, чтобы вытягивать топливо из камеры.

Основные принципы работы карбюраторов

Карбюраторы, работа которых основана на принципе Бернулли, имеют некоторые особенности. Изменения давления воздуха предсказуемы и напрямую зависят от того, насколько быстро он движется. Это важно, потому что воздушный проход через карбюратор содержит узкую, сжатую трубку Вентури. Она необходима для ускорения воздуха, когда он проходит сквозь нее.

Поток воздуха (не поток смеси) через карбюратор управляется педалью акселератора. Она связана с дроссельным клапаном, расположенным в карбюраторе, при помощи тросика. Этот клапан закрывает трубку Вентури, когда педаль акселератора не используется, и он же открывает, когда эта педаль нажата. Это позволяет воздуху проходить через трубку Вентури. Следовательно, засасывается больше топлива из камеры для смешивания. На таких принципах и основана работа карбюратора.

Большинство карбюраторов имеют дополнительный клапан над трубкой Вентури (называется он дросселем, который выступает в качестве вторичной дроссельной заслонки). Дроссель остается частично закрытым, когда двигатель холодный, что уменьшает количество воздуха, которое может пройти в карбюратор. Это приводит к более богатой смеси воздух/топливо, поэтому дроссель должен открыться (автоматически или вручную), как только двигатель прогреется и больше не будет нуждаться в богатой смеси.

Другие компоненты карбюраторных систем также предназначены для воздействия на воздушно-топливную смесь во время различных условий эксплуатации. Например, мощностной клапан или дозирующий стержень может увеличить количество топлива под открытым дросселем, либо это происходит в ответ на низкое давление в вакуумной системе (или же фактическое положение дроссельной заслонки). Карбюратор – это непростой элемент, и физические основы его функционирования достаточно сложны.

Проблемы

Некоторые проблемы карбюраторов могут быть решены путем регулировки воздушной заслонки, смеси или холостого хода, а другие требуют ремонта или замены. Зачастую изнашивается мембрана карбюратора, перестает качать бензин в камеры.

Когда карбюратор выходит из строя, двигатель будет работать плохо в определенных условиях. Некоторые проблемы карбюраторных систем приводят к поломке двигателя, он не может нормально работать на холостом ходу без посторонней помощи (например, вытягивания подсоса или постоянной подгазовки). Наиболее распространенные проблемы проявляются в холодное время года, когда двигателю работать наиболее сложно. А карбюратор, который работает плохо на холодном двигателе, может функционировать нормально, когда тепло (это происходит из-за проблем с закоксовыванием каналов).

Стоит заметить, что карбюратор для мотоблока по своему составу такой же, как и автомобильный. Отличие в количестве элементов и их размерах. В некоторых случаях проблемы с карбюратором могут быть решены путем ручной регулировки смеси или частоты холостого хода. С этой целью смесь, как правило, регулируется путем поворота одного или нескольких винтов. На них закреплены игольчатые клапаны. Эти винты позволяют физически изменить положение игольчатых клапанов, а это приводит к тому, что количество топлива может быть уменьшено (бедная смесь) или увеличено (происходит обогащение смеси) в зависимости от конкретной ситуации.

Ремонт карбюратора

Многие проблемы карбюраторных систем могут быть решены путем внесения изменений или выполнения других исправлений без снятия устройства с двигателя. Чтобы отрегулировать карбюратор для мотоблока, нет необходимости его снимать. Но некоторые проблемы могут быть решены только с удалением устройства и его полным или частичным восстановлением. Операция восстановления карбюратора, как правило, включает в себя удаление блока, разборку его на части и очистку при помощи растворителя, разработанного специально для этой цели.

Ряд внутренних компонентов, уплотнений и других частей затем надо обязательно заменять перед монтажом. Только после тщательной обработки необходимо собрать карбюратор и установить на место. Чтобы провести качественное обслуживание, вам потребуется ремкомплект для карбюратора. Он включает в себя все самые важные элементы конструкции.

Итак, мы выяснили, что карбюратор – это буквально устройство, которое добавляет бензин (топливо) в воздух и подает эту смесь в камеры сгорания двигателя.

Значение слов в словарях

wordmap

Сложность и многогранность русского языка порой удивляют даже его носителей. Особенность заключается в отсутствии структурности. Ведь очень много вольностей допускается не только при построении предложений. Использование некоторых словоформ тоже имеет несколько вариаций.

Сложности и особенности работы со словом

В русском языке огромное количество допущений, которые нельзя встретить в других культурах. Ведь в речи часто используются не только литературные слова, которых свыше 150 тысяч. Но еще и диалектизмы. Так как в России много народов и культур, их более 250 тысяч. Неудивительно, что даже носителям языка иногда необходимо отыскать точные значения слов. Сделать это можно с помощью толковых словарей или специального сервиса WordMap.

Чем удобна такая площадка? Это понятный и простой словарь значений слов, использовать который предлагается в режиме онлайн. Сервис позволяет:

• узнать точное значение слова или идиомы;
• определить его корректное написание;
• понять, как правильно в нем ставить ударение.

Площадка предлагает ознакомиться с историей возникновения слова. Тут рассказывается, из какого языка или культуры оно пришло, когда и кем использовалось в речи.

Осуществляя поиск значения слов в словаре, важно понимать его суть. Ведь звуковая составляющая каждой лексической единицы в языке неразрывно связана с определенными предметами или явлениями. Вот почему при использовании сервиса не стоит ставить знак равенства между значением искомого слова и его понятием. Они связаны между собой, но не являются единым целым. К примеру, понятие слова «центр» можно определить как середину чего-либо. Однако конкретные значения могут указывать на внутреннюю часть комнаты, города, геометрической фигуры и т. д. Иногда речь идет о медицинской организации, математике или машиностроении. В многозначности и заключается сложность русского языка.

Поиск значений через WordMap

Для того, чтобы узнать, что значит слово, была проведена кропотливая работа. Ведь разные пособия и сборники могут давать разные значения одних и тех же лексических конструкций. Чтобы получить максимально полное представление о слове, стоит обратиться к сервису WordMap. В системе есть значения из наиболее популярных и авторитетных источников, включая словари:

• Ожегова;
• Даля;
• медицинского;
• городов;
• жаргонов;
• БСЭ и т. д.

Благодаря этому можно узнать не только все книжные, но и переносные значения лексической конструкции.

Только что искали:

тинькофф 1 секунда назад

клрооит 1 секунда назад

птреск 2 секунды назад

боллебюгд 4 секунды назад

пиоселок 4 секунды назад

тусачь 8 секунд назад

фарома 9 секунд назад

куврис 9 секунд назад

мигсоноь 10 секунд назад

лоскутпрь 10 секунд назад

рожска 11 секунд назад

зименки 11 секунд назад

необходимые формальности 15 секунд назад

выстилающийся 15 секунд назад

тысляцкий 18 секунд назад

Ваша оценка

Закрыть

Спасибо за вашу оценку!

Закрыть

Последние игры в словабалдучепуху

Имя	Слово	Угадано	Время	Откуда
Игрок 1	прошивальщик	31 слово	13 часов назад	92.62.58.213
Игрок 2	осбтосьопу	0 слов	13 часов назад	176. 58.107.36
Игрок 3	рба	0 слов	15 часов назад	87.101.35.204
Игрок 4	корея	0 слов	15 часов назад	178.207.247.40
Игрок 5	перекладинка	0 слов	18 часов назад	193.143.67.102
Игрок 6	маляр	0 слов	20 часов назад	85.26.234.55
Игрок 7	командирство	220 слов	23 часа назад	93.80.183.222
Играть в Слова!

Имя	Слово	Счет	Откуда
Игрок 1	невер	11:11	2 часа назад	176. 59.124.33
Игрок 2	невер	17:16	2 часа назад	176.59.124.33
Игрок 3	порка	55:57	2 часа назад	185.80.221.107
Игрок 4	молоканин	201:188	4 часа назад	188.190.79.238
Игрок 5	киник	16:17	4 часа назад	188.162.174.214
Игрок 6	прима	54:44	4 часа назад	176.59.124.33
Игрок 7	кобел	55:51	4 часа назад	188.162.174.214
Играть в Балду!

Имя	Игра	Вопросы	Откуда
Орк	На одного	5 вопросов	15 часов назад	87. 101.35.204
Диана	На одного	15 вопросов	19 часов назад	85.141.64.238
Диана	На одного	10 вопросов	19 часов назад	85.141.64.238
Трейдинг славик	На двоих	5 вопросов	1 день назад	85.249.175.77
Славик	На двоих	5 вопросов	1 день назад	188.162.166.79
Славик	На двоих	5 вопросов	1 день назад	188.162.166.79
Хуй катюшу	На двоих	5 вопросов	1 день назад	188.162.166.79
Играть в Чепуху!

Карбюратор — Как работают цепные пилы

Карбюратор на цепной пиле довольно прост, как и углеводы, но не совсем прост. Работа карбюратора состоит в том, чтобы точно отмерять чрезвычайно малые количества топлива и смешивать его с воздухом, поступающим в двигатель, чтобы двигатель работал должным образом.

Если топлива, смешанного с воздухом, недостаточно, двигатель работает на обедненной смеси и либо не запускается, либо может выйти из строя (в двухтактном двигателе топливо также обеспечивает смазку двигателя). Если слишком много топлива смешано с воздухом, двигатель «работает на богатой смеси» и либо не будет работать (захлебывается), либо будет работать с большим дымом, либо плохо (захлебывается, легко глохнет), либо, в крайнем случае, тратит топливо. Углевод отвечает за правильную смесь.

Реклама

Карбюратор на цепной пиле проще, чем большинство карбюраторов, потому что у него действительно есть только три ситуации, которые он должен охватывать:

• Он должен работать, когда вы пытаетесь запустить холодный двигатель.
• Должен работать, когда двигатель работает на холостом ходу.
• Должен работать при полностью открытом двигателе.

Никто из тех, кто работает с цепной пилой, не заинтересован в каких-либо градациях между холостым ходом и полным газом, поэтому приращение производительности между этими двумя крайностями не очень важно. В автомобиле важны многие градации, и поэтому автомобильный карбюратор намного сложнее.

Вы можете увидеть карбюратор для цепной пилы на следующих двух фотографиях:

«» Фото 2: Это сторона, которая получает наружный воздух через воздушный фильтр.

Это короткое видео (5,1 МБ) знакомит вас с карбюратором.

Вот части карбюратора:

• Карбюратор представляет собой трубку.
• На трубе имеется регулируемая пластина, называемая дроссельной заслонкой , которая регулирует количество воздуха, которое может пройти через трубку. Вы можете увидеть эту круглую латунную пластину на фото 1 выше.
• В какой-то точке трубы есть сужение, называемое трубкой Вентури , и в этом сужении создается вакуум. Трубка Вентури видна на фото 2.
• В этом сужении есть отверстие, называемое жиклер , которое позволяет вакууму всасывать топливо. Вы можете увидеть жиклер на левой стороне трубки Вентури на фото 2.

Посмотрите видео, чтобы лучше рассмотреть эти детали.

Карбюратор работает «нормально» на полном газу. В этом случае дроссельная заслонка параллельна длине трубки, позволяя максимальному потоку воздуха через карбюратор. Поток воздуха создает хороший вакуум в трубке Вентури, и этот вакуум всасывает дозированное количество топлива через жиклер. Вы можете увидеть пару винтов в правом верхнем углу карбюратора на фото 1. Один из этих винтов (обозначенный «Привет» на корпусе цепной пилы) контролирует, сколько топлива поступает в трубку Вентури при полном газе.

Когда двигатель работает на холостом ходу, дроссельная заслонка почти закрыта (положение дроссельной заслонки на фотографиях — положение холостого хода). Воздуха, проходящего через трубку Вентури, недостаточно для создания вакуума. Однако на задней стороне дроссельной заслонки имеется сильный вакуум (поскольку дроссельная заслонка ограничивает поток воздуха). Если в боковой части трубки карбюратора просверлить крошечное отверстие, топливо может втягиваться в трубку вакуумом дроссельной заслонки. Это крошечное отверстие называется жиклер холостого хода . Другой винт пары, показанной на фото 1, помечен «Lo» и регулирует количество топлива, которое проходит через жиклер холостого хода.

Когда двигатель холодный и вы пытаетесь запустить его с помощью шнура, двигатель работает на очень низких оборотах. К тому же он холодный, поэтому для запуска нужна очень богатая смесь. Здесь на помощь приходит дроссельная заслонка.

При активации дроссельная заслонка полностью закрывает трубку Вентури (посмотрите это видео о дроссельной заслонке, чтобы увидеть ее в действии). Если дроссельная заслонка широко открыта, а трубка Вентури закрыта, вакуум двигателя всасывает много топлива через главный жиклер и жиклер холостого хода.
