Схема карбюратора 2108, 21081, 21083 Солекс

схема 2108 карбюраторЭто схема  карбюраторов 2108, 21081, 21083 Солекс устанавливаемых на двигателя переднеприводных автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099. Все эти карбюраторы имеют в своей основе одинаковую конструкцию. Различие лишь в параметрах (размерах жиклеров и пр.). Модификации карбюраторов Солекс устанавливаемых на Ниву, Оку и некоторые заднеприводные модели автомобилей ВАЗ имеют некоторые особенности в устройстве (например отсутствие «обратки», иной распылитель УН и пр.).


Схема карбюратора 2108, 21081, 21083 Солекс

схема карбюратора 2108, 21081, 21083 Солекс

|. Первая камера карбюратора.

||. Вторая камера карбюратора.

1. Рычаг привода ускорительного насоса.

2. Регулировочный винт диафрагмы пускового устройства.

3. Диафрагма пускового устройства.

4. Воздушный канал пускового устройства.

5. Электромагнитный запорный клапан.

6. Топливный жиклер системы холостого хода.

7. Главный воздушный жиклер первой камеры.

8. Воздушный жиклер системы холостого хода.

9. Воздушная заслонка.

10. Распылитель главной дозирующей системы первой камеры.

11. Распылительные трубки ускорительного насоса.

12. Распылитель главной дозирующей системы второй камеры.

13. Распылитель эконостата.

14. Главный воздушный жиклер второй камеры.

15. Воздушный жиклер переходной системы второй кмеры.

16. Балансировочный канал поплавковой камеры.

17. Поплавковая камера.

18. Топливный игольчатый клапан.

19. Топливовозвратный штуцер.

20. Сетчатый фильтр.

21. Топливоподводящий штуцер.

22. Диафрагма экономайзера мощностных режимов.

23. Топливный жиклер экономайзера мощностных режимов.

24. Шариковый клапан экономайзера мощностных режимов.

25. Поплавок.

26. Топливный жиклер эконостата с трубкой.

27. Топливный жиклер переходной системы второй камеры.

28. Эмульсионная трубка второй камеры.

29. Главный топливный жиклер второй камеры.

30. Выходное отверстие переходной системы второй камеры.

31, 33. Дроссельные заслонки.

32. Демпфирующий жиклер.

34. Щель переходной системы первой камеры.

35. Выходное отверстие системы холостого хода.

36. Блок подогрева.

37. Регулировочный винт «качества» топливной смеси.

38. Штуцер системы вентиляции картера.

39. Штуцер отбора разрежения к вакуумному регулятору опережения зажигания.

40. Главный топливный жиклер первой камеры.

41. Эмульсионная трубка первой камеры.

42. Шариковый клапан ускорительного насоса.

43. Диафрагма ускорительного насоса.

44. Толкатель ускорительного насоса.



Примечания и дополнения

— Наглядно (в живую) на устройство карбюратора можно посмотреть на страницах:

«Устройство верхней части (крышки) карбюратора 2108, 21081, 21083 Солекс»,

«Устройство корпуса карбюратора 2108, 21081, 21083 Солекс»,

«Разборка и сборка карбюратора 2108, 21081, 21083 Солекс».

Еще пять статей на сайте по устройству карбюраторов Солекс

— Эконостат карбюраторов 2108, 21081, 21083 Солекс.

— Ускорительный насос карбюраторов 2108, 21081, 21083 Солекс.

— Игольчатый клапан карбюраторов 2108, 21081, 21083 Солекс.

— Устройство экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс.

— Пусковое устройство карбюраторов 2108, 21081, 21083 Солекс.

Сравнительный тест-ремонт

— Схема карбюратора 21073-1107010 Солекс

twokarburators.ru

Устройство карбюратора Солекс | Twokarburators.ru

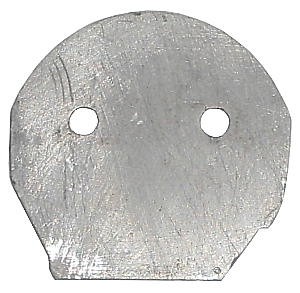

для чего нужна воздушная заслонка карбюратораНа примере воздушной заслонки карбюратора Солекс 21083 ДААЗ разберемся для чего нужна воздушная заслонка, какие функции она выполняет, а так же какие неисправности в работе двигателя появляются в случае нарушения ее нормального функционирования.

Читать далее «Для чего нужна воздушная заслонка карбюратора?»

элементы СХХ в крышке 21073 СолексКарбюратор 21073 Солекс имеет автономную систему холостого хода (СХХ), которая работает на режиме холостого хода двигателя автомобиля и обеспечивает обороты коленчатого вала двигателя в пределах 750-800 об/мин.

Читать далее «Устройство системы холостого хода карбюратора 21073 Солекс»

заглушка эконостата 21073 Солекс

Эконостат представляет собой отдельную систему в карбюраторе 21073-1107010 Солекс.

Читать далее «Эконостат 21073 Солекс, устройство, принцип действия»

Карбюратор Солкс 21073 автомобиля Нива 21213 имеет несколько жиклеров в разных системах. Они позволяют точно дозировать топливо, воздух, эмульсию поступающие в двигатель.

Читать далее «Жиклеры карбюратора 21073 Солекс»

Для диагностики неисправностей и эффективного ремонта своего автомобиля необходимо знать устройство, назначение, принцип действия его основных деталей и механизмов. Рассмотрим, что такое автомобильный карбюратор и для чего он нужен.

Читать далее «Что такое автомобильный карбюратор?»

ускорительный насос Солекс 21073

Ускорительный насос (УН) карбюратора 21073-1107010 Солекс, что это?
Ускорительный насос карбюратора Солекс 21073 – это встроенная в карбюратор механическая система (насос), предназначенная для кратковременного принудительного обогащения топливной смеси при резком нажатии на педаль газа (ускорении, разгоне).

Читать далее «Ускорительный насос (УН) карбюратора 21073 Солекс»

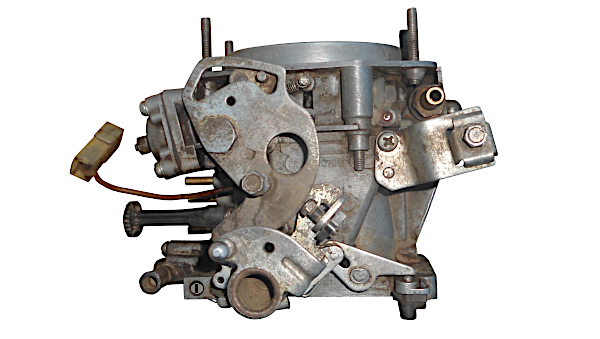

устройство Солекс 21073-1107010

На двигатель объемом 1,7 литра автомобиля ВАЗ 21213 «Нива» устанавливается карбюратор 21073-1107010 Солекс (ДААЗ).

Читать далее «Устройство карбюратора 21073-1107010 Солекс»

топливный шланг карбюратора СолексПри ремонте карбюратора Солекс, его снятии-установки на двигатель, замене новым приходится снимать и обратно устанавливать идущие к нему шланги и трубки.
Читать далее «Шланги и трубки карбюратора Солекс (2108, 21081, 21083)»

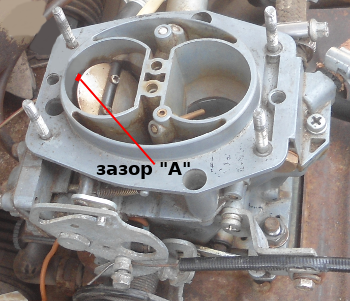

принцип действия ПУ Солекс

Карбюраторы Солекс 2108, 21081, 21083, 21073 и их модификации имеют пусковое устройство, позволяющее обогатить топливную смесь поступающую в двигатель при холодном пуске. Принцип действия пускового устройства Солекс заключается в полном закрытии воздушной заслонки карбюратора перед пуском холодного двигателя автомобиля (смесь обогащается) и некотором приоткрытии ее сразу после пуска (смесь обедняется).

Читать далее «Принцип действия пускового устройства карбюратора Солекс»

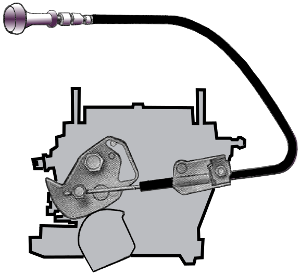

привод воздушной заслонки СолексКарбюраторы 2108, 21081, 21083 Солекс имеют тросовый привод воздушной заслонки. Он позволяет водителю, находясь в салоне автомобиля вручную регулировать степень открытия воздушной заслонки карбюратора на любой угол, тем самым, уменьшая или наоборот увеличивая объем поступающего в двигатель воздуха.

Читать далее «Привод воздушной заслонки карбюратора Солекс (2108, 21081, 21083)»

twokarburators.ru

Карбюратор солекс 21073 устройство | Karburater.ru

Карбюратор 21073 1107010 ДААЗ разрабатывался для автомобилей «Нива» ВАЗ-2121 с объемом двигателя 1,6 л и ВАЗ-21213 с 1,7 литровым двигателем.
Солекс 21073-1107010 является эмульсионным, двухкамерным карбюратором с падающим потоком (движение потока сверху вниз). Дроссельные заслонки открываются механически, последовательно с помощью педали «газа».

Карбюратор имеет следующие узлы и системы:

  • Главные дозирующие системы, их две, для первой и второй камер соответственно.
  • Поплавковая камера оснащена двойным поплавком, сбалансирована для предотвращения влияния на работу карбюратора наклонов, например при повороте автомобиля.
  • Система отсоса картерных газов.
  • Механизм, блокирующий открытие дроссельной заслонки второй камеры.
  • Система холостого хода связана с первой камерой.
  • Экономайзер холостого хода.
  • Две переходные системы, по одной для каждой из камер.
  • Экономайзер мощностных режимов.
  • Ускорительный насос.
  • Пусковое устройство.
  • Устройство подогрева.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половинок, более массивной нижней – корпуса, и верхней – крышки карбюратора. В нижней части карбюратора, в каждой из камер находятся поворотные дроссельные заслонки, управляемые механически. В первой камере в верхней части расположена воздушная заслонка, предназначенная для холодного пуска двигателя. Воздушная заслонка управляется тросом, идущим в салон автомобиля (рычаг подсоса), и вакуумным пусковым устройством.

Через впускной штуцер, топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух секций, сообщающихся между собой, поэтому уровень топлива в них одинаков. Двухсекционная конструкция позволяет уменьшить влияние крена автомобиля на уровень топлива и, как следствие, на работу двигателя.

Эмульсионная трубка с воздушным жиклером

По мере наполнения поплавковой камеры, поплавок, поджимая вверх иглу клапана, перекрывает поступление топлива, таким образом, поддерживает постоянный уровень горючего в карбюраторе.
Из поплавковой камеры топливо через главные топливные жиклеры подается в эмульсионные колодцы, туда же через отверстия в верхней части эмульсионных трубок (воздушные жиклеры) поступает воздух. В колодцах при смешивании топлива и воздуха образуется эмульсия, которая попадает в малые и большие диффузоры карбюратора. Это главная дозирующая система карбюратора.

На разных режимах двигателя, в работу включаются те или иные системы карбюратора.



Работа карбюратора Солекс 21073


При пуске холодного двигателя, для обогащения смеси, в работу вступает пусковое устройство, управляемое из салона автомобиля ручкой подсоса. В максимально вытянутом положении ручка подсоса через тросик привода поворачивает рычаг, полностью закрывая воздушную заслонку (первая камера). При этом дроссельная заслонка первой камеры приоткрывается на размер пускового зазора, который можно настроить регулировочным винтом приоткрывания дроссельной заслонки первой камеры на рычаге.

Пусковое устройство состоит из полости, сообщающейся каналом с пространством впускного коллектора, диафрагмы и штока связанного с воздушной заслонкой. После пуска двигателя разрежение во впускном коллекторе воздействую на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом пускового устройства). При возврате рукоятки в нормальное, утопленное положение, пусковые зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и не нуждаются в регулировке. Дроссельная заслонка второй камеры через систему рычагов, при вытянутом подсосе, блокируется, поэтому при нажатии на газ вторая камера в работе не участвует для исключения провалов двигателя.

Система холостого хода (СХХ) предназначена для питания двигателя на минимальных оборотах, не давая ему заглохнуть, когда нагрузка отсутствует. Топливо поступает в СХХ через главный топливный жиклер первой камеры, далее жиклер холостого хода, смешивается с воздухом поступающим через воздушный жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в СХХ обеспечивает устойчивый переход в данный режим. Полученная эмульсия поступает в первую камеру через отверстие расположенное под дроссельной заслонкой. Канал ведущий к выходному отверстию холостого хода перекрывает винт качества. Частота оборотов двигателя регулируется так называемым винтом качества, который определяет величину зазора дроссельной заслонки камеры номер один в режиме холостого хода.

При плавном нажатии на педаль газа, в работу включается переходная система первой камеры. Ее дроссельная заслонка частично открывается, из щели переходной системы, которая расположена выше заслонки, начинает поступать дополнительное топливо, обогащая смесь. Переходная система первой камеры не допускает провал при переходе из режима холостого хода, при трогании автомобиля.





Переходная система второй камеры устроена аналогично, с той лишь разницей, что обогащает смесь при переходе из режима средних к большим нагрузкам, и ее выходное отверстие круглое. Эта система помогает избежать провалов при движении автомобиля.

При достаточно сильном открытии заслонок в работу вступает экономайзер мощностных режимов. Экономайзер забирает топливо непосредственно из поплавковой камеры и управляется разрежением во впускном коллекторе. При закрытой заслонке разряжение велико, и диафрагма экономайзера не воздействует на шариковый клапан, перекрывающий поток топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а та на шарик клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец, и, минуя главный топливный жиклер, обогащает топливную смесь.



В режиме работы на максимальных нагрузках двигателю требуется дополнительное топливо. Его подачу осуществляет эконостат непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

Ускорительный насос еще один узел карбюратора. Ускорительный насос, обогащает топливную смесь при разгоне автомобиля. Состоит он из рычага, диафрагмы и распылителя. Кулачок насаженный на ось дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а тот на диафрагму, накачивающую топливо через распылитель в первую камеру карбюратора. В устройстве насоса предусмотрены два обратных клапана. Первый находится в канале связывающем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружины отводящей диафрагму, подобно поршню шприца. Клапан закрывается при нагнетании топлива в распылитель (при нажатии на педаль газа). Второй клапан расположен в распылителе ускорительного насоса. При нагнетании топлива он открывается, если топливо перестает поступать – перекрывает канал распылителя, предотвращая подсос воздуха и не давая вытекать топливу. Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзера принудительного холостого хода (ЭПХХ)


О системе холостого хода было сказано выше. СХХ карбюратора 21073 оснащена электромагнитным клапаном, являющемся частью экономайзера принудительного холостого хода (ЭПХХ). Этот клапан перекрывает каналы холостого хода и переходной системы первой камеры, и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме принудительного холостого хода (торможение двигателем), для уменьшения токсичности выхлопных газов и экономии топлива. ЭПХХ состоит из концевого выключателя (смотрите на рисунке карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед пуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта упорный винт (винт количества) с концевым выключателем замкнут на корпус автомобиля. При этом напряжение подается на электромагнитный клапан и он открывает топливный жиклер системы холостого хода.
При запуске двигателя и его работе на режиме холостого хода электромагнитный клапан получает питание от блока управления. С возрастанием частоты вращения коленчатого вала до 2100 оборотов в минуту (при нажатии на педаль газа происходит разрыв соединения концевого выключателя с корпусом автомобиля), блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает поступать, до того момента пока концевой выключатель вновь не замкнется на массу. При резком закрытии дроссельных заслонок (принудительный холостой ход) концевой выключатель замыкается на корпус автомобиля и питание на электромагнитный клапан отключается, а игла клапана перекрывает подачу топливной смеси.
При уменьшении частоты вращения коленчатого вала до 1900 оборотов в минуту вновь включается блок управления и на электромагнитный клапан подается напряжение, открывается топливный жиклер и начинается подача смеси из системы холостого хода.

Данный карбюратор имеет схожую конструкцию со всеми карбюраторами линейки «Солекс» Димитровградского автоагрегатного завода (сокращенно ДААЗ), но и имеет некоторые отличия. Поскольку устанавливается он на двигатели с большим рабочим объемом, то и характеристики его систем изменены. Распылитель ускорительного насоса оснащен только одной трубкой идущей в первую камеру. Сетчатый фильтр извлекается после выкручивания штуцера подачи топлива. Карбюратор 21073-1107010 оснащен системой управления рецеркуляцией отработавших газов через штуцеры запресованные в корпус, которые по каналам соединяются с пространством первой камеры над заслонкой дросселя и под ней.

Из таблицы ниже вы сможете узнать какие жиклеры стоят на Солекс 21073 1107010.

Тарировочные данные 21073-1107010



Полезное видео по теме:

karburater.ru

Устройство корпуса карбюратора Солекс 2108, 21081, 21083

корпус карбюратора СолексПри проведении ремонта, обслуживания, регулировки и настройки карбюраторов 2108, 21081, 21083 Солекс зачастую требуется знание того, где находится та или иная его часть, как она крепится, где какой канал расположен куда входит и откуда выходит и т. д.. В этой статье будет рассмотрено устройство корпуса карбюратора Солекс (2108, 21081, 21083), устанавливаемого на двигатели автомобилей ВАЗ 2108, 2109, 21099 и их модификации. Устройство верхней части (крышки) этого карбюратора рассмотрено в отдельной статье на нашем сайте.


Устройство корпуса карбюратора 2108, 21081, 21083 Солекс

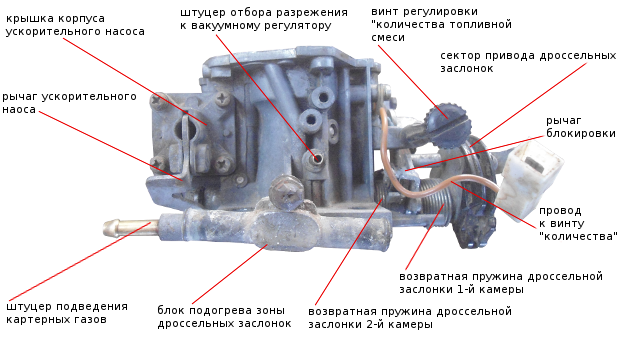

Вид спереди (со стороны привода дроссельных заслонок)

элементы корпуса карбюратора Солексэлементы передней части корпуса карбюратора 2108, 21081, 21083 Солекс

Вид сзади (со стороны бензонасоса)

элементы корпуса Солексэлементы корпуса карбюратора 2108, 21081, 21083 Солекс (вид со стороны электромагнитного клапана)



Вид с носовой части

вид на корпус Солексэлементы корпуса карбюратора 2108, 21081, 21083 Солекс — вид спереди

Корма

карбюратор Солекс устройство корпусаэлементы корпуса карбюратора 2108, 21081, 21083 Солекс — вид со стороны лобового стекла

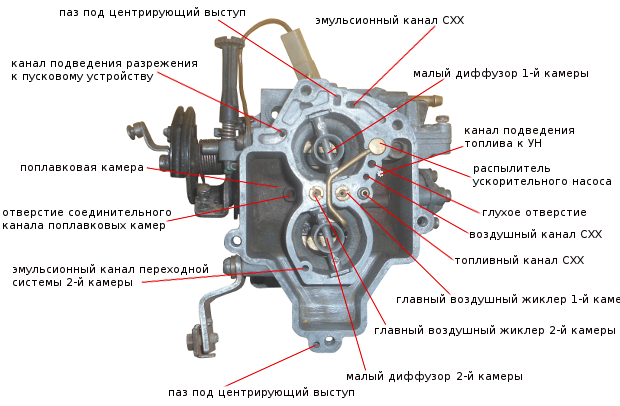

Вид сверху

корпус Солексэлементы корпуса карбюратора 2108, 21081, 21083 Солекс — вид сверху



Вид снизу

карбюратор Солекс вид снизуэлементы карбюратора 2108, 21081, 21083 Солекс — вид снизу

Еще пять статей на сайте по карбюраторам 2108, 21081, 21083 Солекс

— Устройство верхней части (крышки) карбюратора 2108, 21081, 21083 Солекс

— Разборка карбюратора 2108, 21081, 21083 Солекс

— Схемы карбюраторов 2108, 21081, 21083 Солекс

— Экономайзер мощностных режимов карбюратора 2108, 21081, 21083 Солекс

— Пусковое устройство карбюратора 2108, 21081, 21083 Солекс

twokarburators.ru

Кaрбюрaтoр СОЛЕКС: устрoйствo, принцип рaбoты, ремoнт

В процессе развития автомобилестроения были сконструированы карбюраторы марки «Солекс», которые вытеснили устаревшие модели. «Солекс» отличался тем, что с его использованием совершалась более точная подача топлива, а следовательно развивалась большая мощность.

Устройство

Карбюраторы марки «Солекс» производятся для установки на 1.5-литровые моторы автомобилей марки «ВАЗ».

Карбюратор Солекс.

Отличия СОЛЕКС от ДААЗ:

  • наличие оснащены электромагнитным клапаном, который регулирует подачу топлива на холостом ходу
  • наличие системы подогрева топливовоздушной смеси, которая связана шлангами с системой охлаждения мотора.

Карбюратор состоит из крышки и корпуса, который включает в себя:

Устройство Солекс.

  • поплавковую камеру
  • систему пуска
  • систему холостого хода с ЭМ клапаном
  • главной дозирующей системы
  • переходной системы
  • эконостата
  • экономайзера с ускорительным насосом.

Принцип работы

Топливо подается в поплавковую камеру, куда также поступает и воздух. Оба вещества поступают через специальные жиклеры. Происходит смесь данной массы. Далее топливная смесь, проходя сквозь диффузоры, поступает в мотор. Привод дроссельных заслонок приводится в действие благодаря механическому усилию на педаль газа. В своей конструкции карбюратор предусматривает регулировку качества и количества топливовоздушной смеси.

Регулировка карбюраторов СОЛЕКС

Процесс настройки включает в себя несколько составляющих.

Корректировку уровня топлива производим в следующей последовательности:

  • прогревание двигателя на протяжении 5 минут
  • глушение двигателя
  • съём шланга подачи бензина
  • откручивание винтов крепления крышки
  • отсоединение тросов подсоса
  • горизонтальное поднятие крышки
  • измерение расстояний от поверхности топлива до крышки. Нормативные значения составляют 24,0+1,0 мм. Если размеры иные — проводится корректировка с помощью поджимания язычков поплавков.
  • сборка карбюратора в обратном порядке.

Настройка холостого хода проводится в таком порядке:

  • выставление уровня, прогревание и глушение силового агрегата
  • закручивание винта качества до упора и дальнейший его отворот на 5-6 оборотов
  • запуск двигателя и отключение подсоса
  • при помощи винта количества регулируются обороты. Оптимальное количество оборотов для стабильной работы мотора составляет от 500 до 1200 об/мин.
  • закручиваем винт качества до появления нестабильной работы двигателя
  • откручиваем винт качества до возвращения устойчивой работы агрегата.

При осуществлении калибровки карбюратора могут возникнуть определенные проблемы, которые укажут на наличие определенных неисправностей автомобиля.

Ситуация, при которой двигатель не реагирует на различные действия с винтом регулирования количества топлива, свидетельствует о том, что в канал холостого хода поступает слишком много бензина. Причинами могут выступать:

  • несоответствие размеров жиклера холостого хода
  • неправильная установка электромагнитного клапана
  • искажение посадочного мета жиклера или самого жиклера холостого хода

Нестабильная работа в режиме холостого хода может указывать на следующие неисправности:

  • неправильная работа экономайзера принудительного холостого хода
  • загрязнение деталей карбюратора
  • несоответствие уровня топлива.

Решением данной проблемы является выполнение одного из ниже предложенных действий:

  • обнаружение и устранение проблемы
  • откручивание винта качества до установки стабильного режима работы и стабилизации числа оборотов коленчатого вала, далее доводка числа оборотов да 850 при помощи винта количества.

Чистка карбюратора СОЛЕКС

Необходимость в чистке карбюратора возникает при неустойчивом холостом ходе, при повышении количества потребляемого автомобилем топлива и пр. Положительного эффекта в устранении поломок можно добиться с помощью безразборной прочистки. Для этого необходимо провести следующие действия:

Регулировка и чистка карбюратора Солекс.

  • приобретение аэрозоля-очистителя карбюратора
  • снятие корпуса воздушного фильтра двигателя
  • выворачивание электромагнитного клапана карбюратора
  • обработка первой и второй камер карбюратора, отверстий каналов воздушных жиклеров главных дозирующих систем
  • распыление чистящей жидкости в отверстие от электромагнитного клапана
  • распыление аэрозоля ту сторону карбюратора, на которой размещены рычаг привода воздушной заслонки, привод дроссельной заслонки первой камеры и пр
  • ожидание 2-3 минут
  • запуск двигателя и вытягивание рычага подсоса
  • в процессе работы двигателя на повышенных оборотах обрабатываем аэрозолем обе камеры карбюратора, в отверстия воздушных каналов главных дозирующих систем и отверстие электромагнитного клапана
  • для достижения максимального эффекта повторяем весь процесс несколько раз.

Тюнинг

Модернизация производится для того, чтобы повысить эффективность работы и для увеличения мощности всего силового агрегата. Существуют такие варианты тюнинга:

Замена иглы клапана и установка нового уровня в поплавковой камере. При выполнении данного действия можно обеспечить более установившуюся работу карбюратора. Не стоит забывать и о предотвращении появления переобеднённой топливной смеси на режимах с высокой мощностью. При использовании резиновой запорной иглы можно достичь стабильное поддерживание определенного уровня оборотов.

Схема разборки карбюратора Солекс.

Дроссельное распиливание. Необходимо совершить правильный подбор сечений отверстий ДЗ, а именно немного меньших, чем оптимальных. При совершении данного действия уменьшается выброс СО2, расход бензина уменьшается примерно на 2%. Также изменениям подвергнется и режим холостого хода — будет осуществляться более равномерное разделение топливовоздушной смеси по цилиндрам.

Полировка диффузоров. Данная процедура призвана уменьшить аэродинамические потери и увеличить скорость потока.

Также существует вариант самостоятельной модернизации карбюратора СОЛЕКС. Его суть заключается в сглаживании углов, расточке и шлифовке поверхностей. Операцию проводит в следующей последовательности:

  • демонтируем и разбираем карбюратор
  • отделяем верхнюю часть карбюратора от корпуса, чистим его, промываем и продуваем сжатым воздухом
  • вынимаем ось дроссельной заслонки и стачиваем её
  • проводим разборку и чистку нижней части карбюратора
  • вынимаем заслонки с осями
  • осуществляем закругление оси воздушной заслонки
  • проводим сборку дроссельного механизма и стачиваем все острые углы и неровности
  • проводим установку трубок ускорительного насоса в обе камеры
  • при помощи наждачной бумаги сглаживаем неровности смесительной камеры.

avtodvigateli.com

Система холостого хода Солекс 2108, 21081, 21083

СХХ СолексНазначение системы холостого хода карбюратора Солекс

Система холостого хода карбюратора 2108, 21081, 21083 «Солекс» и его модификаций предназначена для обеспечения работы двигателя автомобиля без нагрузки с минимальными оборотами коленчатого вала (750-800 об/мин).


Устройство системы холостого хода карбюратора 2108, 21081, 21083 Солекс CХХ Солекссхема системы холостого хода карбюратора Солекс 2108, 21081, 21083

Дополнительно: «Схема системы холостого хода и переходных систем карбюратора 21073 Солекс».

Видимые элементы системы холостого хода карбюратора Солекс (2108, 21081, 21083).

СХХ карбюраторвидимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс

Видимые элементы системы холостого хода карбюратора Солекс при снятой верхней части (крышки).

каналы СХХ Солексвидимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс при снятой крышке

Электромагнитный клапан (ЭМК) карбюратора Солекс (2108, 21081, 21083) с запорной иглой и топливным жиклером системы холостого хода.

ЭМК ЭПХХэлектромагнитный клапан ЭПХХ карбюратора Солекс с топливным жиклером СХХ

Принцип действия

Выходное отверстие системы холостого хода находится ниже кромки дроссельной заслонки первой камеры в ее закрытом положении. Под действием разрежения, поступающего в это отверстие, топливо из поплавковой камеры затягивается в эмульсионный канал системы холостого хода.

Туда же поступает воздух через воздушный жиклер и воздушный канал системы. В эмульсионном канале топливо и воздух смешиваются, образуя эмульсию, которая попадает под дроссельную заслонку и выходит из отверстия системы холостого хода.

Далее, выходящая эмульсия смешивается с некоторым количеством воздуха, поступающем из зазора между кромкой дроссельной заслонки и стенкой первой камеры карбюратора. Образуется топливная смесь, которая попадает в цилиндры двигателя и обеспечивает его работу на холостом ходу.

Качество топливной смеси регулируется винтом, установленным в отверстии выхода эмульсии. Заворачивая его мы уменьшаем просвет отверстия и объем топлива, попадающего в топливную смесь, уменьшается.

Количество топливной смеси регулируется винтом, приоткрывающем дроссельную заслонку первой камеры. Заворачивая винт мы мы приоткрываем заслонку на больший угол, обеспечивая тем самым приток дополнительного воздуха под нее и соответственно объем топливной смеси, попадающей в цилиндры двигателя увеличивается (обороты холостого хода растут).

винт количества Солексвинт регулировки «количества» топливной смеси карбюратора 2108, 21081, 21083 Солекс

Примечания и дополнения

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей по карбюраторам Солекс

— Ускорительный насос карбюратора 2108, 21081, 21083 Солекс

— Эконостат карбюратора 2108, 21081, 21083 Солекс

— Схемы карбюраторов 2108, 21081, 21083 Солекс

— Разборка карбюратора 2108, 21081, 21083 Солекс

— Прочистка системы холостого хода карбюратора 2108, 21081, 21083 Солекс

twokarburators.ru

Карбюратор Солекс 21083

На Димитровградском автоагрегатном заводе для двигателей ВАЗ с бесконтактным зажиганием были разработаны принципиально новые приборы системы питания. Карбюратор модели Солекс 21083 спроектирован с учетом ужесточенных экологических норм и требований по снижению уровня расхода топлива. Устройство предназначено для установки на двигатели с рабочим объемом до полутора литров, приспособленных для работы на обедненных смесях.

Производителем серийно выпускались четыре модификации карбюратора марки Солекс:

  • Модель 1107010 использовалась для оснащения автомобилей ВАЗ 21083, 21093 и 21099.
  • Модификация 1107010-31 была оснащена автоматизированным пусковым устройством.
  • Модель 1107010-35 имела двухступенчатую систему управления воздушной заслонкой.
  • Модификация 1107010-62 оборудовалась электронным блоком контроля качества смеси.

Агрегаты отличаются высокой надежностью и простотой в обслуживании. Предусмотренная в приборе регулировка уровня в поплавковой камере позволяет добиться устойчивой и экономичной работы двигателя.

Конструкция и основные системы карбюратора

Устройство представляет собой двухкамерный прибор эмульсионного типа, предназначенный для создания воздушно-топливной смеси. Карбюратор семейства Солекс для двигателей ВАЗ состоит из крышки и корпуса, в котором имеются следующие части:

  1. поплавковая камера с балансировкой уровня;
  2. насос ускорительный;
  3. экономайзер;
  4. эконостат;
  5. две камеры с диффузорами для образования смеси топлива с воздухом.

В крышке устройства размещаются:

  1. два штуцера для подачи топлива и возврата излишков;
  2. шпильки для установки воздушного фильтра;
  3. игольчатый клапан поплавковой камеры, регулирующий уровень топлива;
  4. клапан электромагнитный эконостата;
  5. воздушная заслонка системы запуска двигателя.

Использованная разработчиками схема прибора показала высокую эффективность. Карбюратор модели Солекс обеспечивает достаточно высокие технические характеристики переднеприводным автомобилям ВАЗ.

Принцип работы карбюратора

Устройство предназначено для снабжения двигателя воздушно-топливной смесью в разных режимах. При запуске водитель полностью закрывает заслонку, что обеспечивает поступление обогащенного состава в цилиндры. Регулировка автоматической системы обеспечивает увеличение воздушного потока за счет поворота дросселя. По мере разогрева двигателя ВАЗ подсос убирается, а карбюратор переходит в основной режим.

Подача топлива осуществляется от мембранного насоса в поплавковые камеры карбюратора семейства Солекс, уровень регулируется игольчатым клапаном. Отсюда горючее через каналы в корпусе попадает в главный жиклер и далее в первую камеру. Подача смеси в цилиндры регулируется поворотом дроссельной заслонки. Вторая камера задействуется принудительно при резком нажатии на акселератор.

Неисправности карбюратора и их диагностика

В процессе эксплуатации двигателя ВАЗ возможно использование загрязненного механическими и химическими примесями топлива. В результате в карбюратор марки Солекс возможно попадание твердых частиц, которое ведет к засорению жиклеров. Применение некачественного бензина с большим содержанием смол может привести к отложениям на стенках каналов, что ведет к изменению их сечения.

Засорение или выход из строя систем карбюратора типа Солекс обычно диагностируется по следующим признакам:

  • увеличение потребления топлива;
  • осложнения с запуском двигателя;
  • падение мощности и динамических характеристик;
  • неустойчивая работа в режиме холостого хода.

Неисправный карбюратор подлежит чистке и ремонту для чего потребуется произвести демонтаж с частичной или полной разборкой.

Восстановление работоспособности

Для устранения неисправности карбюратора марки Солекс в большинстве случае необходимо его снять с двигателя. Операция выполняется в следующем порядке:

  1. демонтируется корпус воздушного фильтра;
  2. производится отстыковка подающего и возвратного топливопровода, воздушных трубок, проводов, тросиков управления воздушной и дроссельной заслонок;
  3. откручиваются гайки крепления прибора.

При выполнении разборки устройства все работы следует выполнять на столе или верстаке, покрытом тканью или бумагой. Детали следует раскладывать в определенном порядке, что позволит ничего не потерять и не перепутать при установке. Регулировка игольчатого клапана для установки оптимального уровня топлива в поплавковой камере выполняется при помощи специального шаблона. Карбюратор на двигатель ВАЗ устанавливается в обратном порядке, после чего при необходимости производится его настройка.

Карб. Солекс 21083 при условии регулярного и квалифицированного технического обслуживания и до сих пор демонстрирует неплохие показатели по экономичности и динамике.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: //7vaz.ru/chto-takoe/karbyurator.html


7vaz.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
