Содержание

Описание панели приборов ваз 2107

Автомобиль ВАЗ 2107 укомплектовывается приборной панелью, которая необходима для водителя, чтобы следить за состоянием движения и вовремя замечать неисправности. В момент поездки на автомобиле водитель обязан вести контроль не только за дорожным полотном, но и за состоянием основных частей своего транспортного средства. К этим основным частям относятся:

  • скорость движения;
  • температура двигателя;
  • наличие топлива в баке;
  • количество масла в моторе.

И это только основные моменты, за которыми следит водитель во время движения автомобиля. Эта статья поведает об основных элементах панели приборов, которые будут рассмотрены на представленной ниже схеме.

Из чего состоит панель

Состоит панель из большого количества элементов, которые отвечают за работу определенных узлов автомобиля ВАЗ 2107. Расположена панель приборов в салоне авто непосредственно врезана в торпеду с водительской стороны. Основные элементы находятся под специальным пластиковым прозрачным стеклом, которое оберегает их от механических повреждений. К элементам панели приборов относятся такие элементы:

  1. зарядка аккумулятора;
  2. спидометр;
  3. счетчик пробега;
  4. тахометр;
  5. датчик температуры мотора;
  6. ECON– показатель мгновенного расхода топлива;
  7. дополнительные сигнализирующие элементы;
  8. сбрасываемый счетчик пробега;
  9. и 10 – уровень топлива в бензобаке и сигнальная лампа.

Кратко рассмотрим назначения каждого из этих элементов.

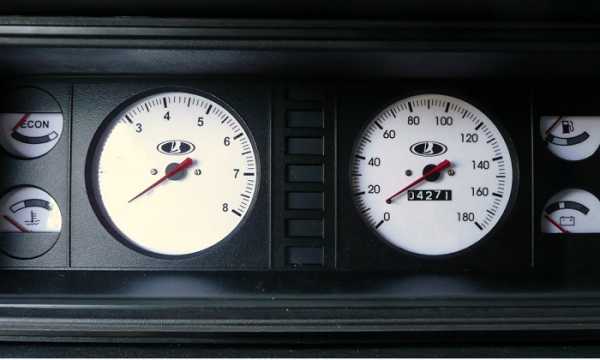

Схема распределения приборов на панели управления автомобиля ВАЗ 2107

  1. Спидометр. Устройство, располагающееся справа на панели, называется спидометром. Служит информатором для водителя о скорости движения автомобиля. Шкала имеет значения от 0 до 180, что говорит о скорости движения транспортного средства. На устройстве находятся два циферблата, которые ведут счет пройденного километража “семерки”. Один из них имеет возможность корректирования, а нижний не имеет.
  2. Тахометр. Устройство, находящееся с левой стороны, служит для информирования владельца о частоте вращения коленвала в соотношении к единице времени. Большинство водителей не очень понимают назначение данного элемента и редко обращают на него внимание. Но этот элемент очень важен, так как он является прямым указателем качества работы двигателя. Чем ближе стрелка доходит к отметке красного цвета, тем возникает больше перегрузка мотора. И когда она пересечет красную линию, то движение автомобиля следует немедленно прекратить, так как мотор работает в критическом режиме.
  3. Указатель расхода ECON. Указатель, располагающийся в верхнем левом углу щитка приборов, выполняет функцию указания расхода топливной смеси в мгновенном времени при работающем двигателе. При движении на скорости свыше 90 км/ч расход горючего увеличивается и стрелка занимает положение желтого цвета. Очень полезная функция для водителя, чтобы иметь возможность экономить топливо.
  4. Указатель температуры. Предназначен для указания величины температуры мотора. Свыше 100 градусов Цельсия стрелка переходит на красную отметку, что говорит о перегреве.
  5. Указатель топлива. По этому указателю водители определяют количество топлива в баке, которое передается посредством электронного датчика и уровня.
  6. Зарядка батареи. Указывает насколько исправна аккумуляторная батарея, положение на красной отметке свидетельствует о необходимости подзарядки.

Это только основные составляющие панели приборов, более подробно обо всех элементах рассмотрим на схемах.

Схемы панели приборов

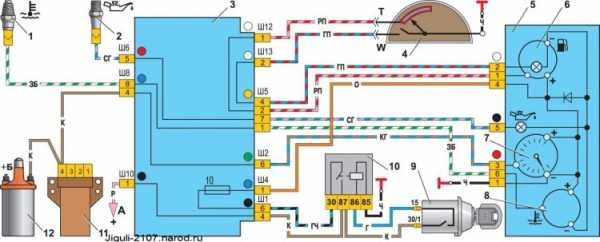

Схема электрическая работы приборов в комбинации с рабочими элементами

Итак, схема работы приборов, расположенных на основной панели в салоне, включает в себя такие элементы и комбинации:

  1. указатель наличия моторного масла в двигателе;
  2. датчик показания температуры охладителя;
  3. блок монтажный коммутационный;
  4. датчик топлива;
  5. комбинации поворотов;
  6. показатель количества топлива в баке;
  7. тахометр;
  8. показатель температуры охладителя;
  9. выключение зажигания;
  10. реле зажигания;

Схема показывает взаимосвязь датчиков на панели приборов с основными элементами, которые выполняют непосредственно основную работу. Указатели только считывают информацию с рабочих устройств и отображают ее в понятной форме для человеческого восприятия.

Схема панели приборов автомобиля ВАЗ-2107

Вышеприведенная схема дает четко понять о точном расположении на торпеде приборов, которые являются важными элементами в управлении автомобилем ВАЗ 2107.

1 Рычаг, предназначенный для переключения режимов стеклоочистителя и омывателя
2 Кнопка подачи звуковой сигнализации
3 Рычаг управления световой сигнализацией поворотов
4 Переключатель света фар (дальний, ближний)
5 Элементы подачи в салон свежего или теплого воздуха
6 Гидравлическая корректировка положения передних фар
7 Рычаг, предназначенный для открытия капота
8 Розетка для питания в 12В
9 Выключение зажигания
10 Включение световой аварийной сигнализации
11 Сцепление
12 Тормоз
13 Переключатель отопителя
14 Кнопка переключения освещения панели приборов
15 Газ/акселератор
16 Штатная магнитола
17 Панелька переключателей (наружный свет, вентилятор печки, обогрев заднего стекла)
18 Ручной или стояночный тормоз
19 Лампа, показывающая, что ремни безопасности не пристегнуты
20 Резерв
21 Переключатель скоростей передачи
22 Встроенные механические часы
23 Прикуриватель с дополнительной розеткой 12В
24 Лампа, показывающая работу обогрева заднего стекла
25 Сигнальная лампа, показывающая наличие тормозной жидкости
26 Встроенная пепельница
27 Ящик для вещей
28 Полочка для инструментов и вещей
30 Подсос или ручной газ
35 Комбинации приборов

Руководствуясь вышеизложенной информацией, можно сказать, что автомобиль ВАЗ 2107 имеет в своем наборе практически все элементы, необходимые для контроля движения транспортного средства. Важно следить за работой каждого устройства, если какой-либо из них не функционирует, то эксплуатация авто запрещена до момента исправления неполадки.

Как осуществляются замены и ремонты датчиков панели приборов расскажет другая статья. На этом вся необходимая информация по схемам панели приборов для владельцев “семерки” описана и станет полезной.

provaz07.ru

Приборная панель ВАЗ 2107: описание, ремонт, тюнинг

Как в любом автомобиле, панель приборов ВАЗ 2107 объединяет в себе приборы и индикаторы, отображающие показатели работы двигателя и других критически важных узлов и агрегатов. Это позволяет вовремя замечать неисправности и не допускать преждевременной поломки узлов машины. Для этого необходимо знать, за что отвечает каждый прибор и сигнальная лампа панели приборов, и следить за их показаниями.

Приборы и индикаторы панели Ваз 2107

Приборная панель ВАЗ 2107 включает следующие множество элементов, обеспечивающих визуальное восприятие информации о работе автомобиля.
Приборы панели ВАЗ:



  1. Вольтметр, демонстрирующий текущее напряжение бортовой сети.
  2. Спидометр, сигнализирующий о скорости движения.
  3. Одометр — счетчик расстояния, пройденного машиной.
  4. Тахометр — прибор, показывающий частоту вращения коленвала. Желтая зона прибора обозначает высокие обороты,красная — недопустимые.
  5. Индикатор температуры охлаждающей жидкости. Зеленая зона — нормальная температура, красная зона — перегрев двигателя.
  6. Эконометр — прибор, показывающий, насколько оптимален режим работы мотора с точки зрения экономии топлива.
  7. Предупредительные индикаторы
  8. Указатель “суточного” пробега авто.
  9. Сигнальная лампа уровня топлива
  10. Указатель уровня бензина в баке.



Блок контрольных ламп:

  1. Индикатор включения указателя поворотов (при включении мигает зеленым светом).
  2. Лампа неисправности управления инжекторным двигателем (отсутствует на карбюраторных “семерках”). При включении зажигания лампа светится оранжевым светом и должна гаснуть после заводки. Горящая или мигающая лампа на работающем двигателе сигнализирует о неисправности.
  3. Лампа заряда аккумуляторной батареи. Она горит красным при включении зажигания и должна гаснуть как только двигатель заработает. Если она продолжает гореть — заряд аккумулятора отсутствует. В таком случае необходимо определить источник проблемы и устранить поломку.
  4. Индикатор включения “габаритов”. Горит зеленым, когда включены габаритные огни.
  5. Лампа, сигнализирующая о включении дальнего света фар (горит синим светом).
  6. Лампа уровня тормозной жидкости системе гидропривода тормозов.
  7. Индикатор слабого давления масла. Загорается красным при включении зажигания. Он должен погаснуть после запуска мотора. Эксплуатировать машину, если горит лампа давления масла недопустимо.
  8. Лампа стояночного тормоза, горящая красным, если поднят рычаг тормоза.
  9. Желтая лампа резерва топлива. Горит если в баке остается меньше 5 литров бензина.

Аварийные ситуации, определяемые по показателем приборной панели

Щиток приборов ВАЗ 2107 позволяет обнаружить большинство неисправностей систем автомобиля, не покидая водительского кресла.

  • Загорается лампа низкого давления масла. Следует немедленно заглушить мотор, остановиться и проверить уровень масла в картере. При необходимости долить масло и после завести мотор. Если уровень масла достаточен, а лампа горит, продолжать движение нельзя. Нужно отбуксировать машину на место ремонта. Иначе вкладыши (подшипники коленвала) сотрутся или провернутся и мотор застучит или заклинит, что потребует проведения дорогостоящего капремонта.

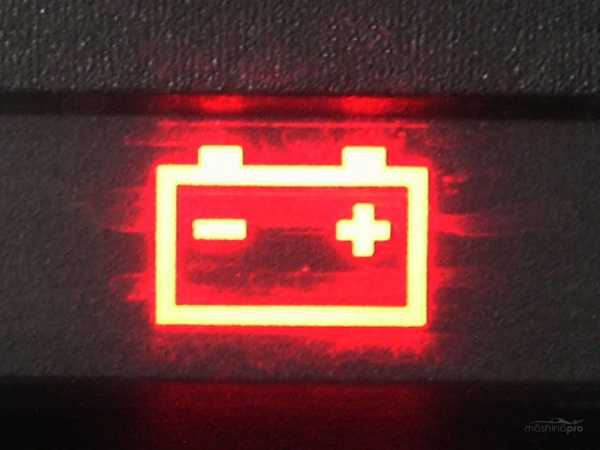

  • Загорается аварийная лампа аккумуляторной батареи. В этой ситуации продолжать движение можно, но следует учесть, что далеко уехать, особенно ночью, не удастся — аккумулятор быстро разрядится. Начать надо с проверки состояния клемм. Если они окислились — почистить их. Если клеммы в порядке, необходимо произвести проверку работоспособности генератора или реле регулятора напряжения (зачастую причина отсутствия заряда кроется именно в последнем).
  • Если загорается лампа падения уровня тормозной жидкости, следует немедленно остановиться. Продолжать движение с неисправными тормозами недопустимо. После остановки необходимо долить тормозную жидкость и проверить работоспособность тормозной системы. Если тормоза работают, можно ехать к месту ремонта самостоятельно. Иначе необходимо устранять поломку на месте или вызвать эвакуатор.



  • Если стрелка датчика температуры охлаждающей жидкости находится в красной зоне шкалы, нужно остановиться, чтобы двигатель остыл. Когда температура опустится, можно проверить состояние патрубков и уровень охлаждающей жидкости. Если уровень в норме, то можно попробовать доехать до СТО, чтобы там выяснить причину поломки. Чаще всего это неисправность термостата или вентилятора радиатора. Панель ВАЗ 2107 не оборудована аварийной сигнализацией или дополнительной лампой, загорающейся при перегреве двигателя. Поэтому неопытные водители нередко не замечают данной проблемы, что может привести к выкипанию антифриза или даже заклиниванию мотора.

[tip]Важно: нельзя открывать расширительный бачок или лезть к патрубкам, когда двигатель не остыл. Иначе можно получить ожоги.[/tip]

  • Если стрелка уровня топлива на нуле или загорелась желтая лампа “резерва”, необходимо заправиться. Запас хода на “резерве” — около 50 км.

Также передняя панель ваз 2107 имеет тахометр, на показания которого следует обращать внимание при движении. Движение на повышенных оборотах (свыше 5000 об/мин) может привести к поломке мотора. Если же держать стрелку тахометра в зеленой зоне шкалы, можно продлить моторесурс и добиться минимального расхода топлива.

Демонтаж панели приборов

Снимать приборную панель “семерки” приходится для замены ламп, приборов или для того, чтоб сделать тюнинг торпедо ВАЗ 2107. Снятие “приборки” ВАЗ 107 не требует наличия особых инструментов и большого опыта слесарных работ. Порядок работ следующий:

  • отсоединить провод “массы” от аккумулятора;
  • поддеть отверткой и снять рычаги управления отопителем;
  • открутить гайку крепления ручки сброса суточного пробега и протолкнуть последнюю за панель приборов;
  • снять заглушку самореза, крепящего приборную панель;
  • открутить саморез и вытащить панель приборов;
  • руками открутить гайку крепления троса спидометра и отстыковать его;
  • отстыковать от эконометра шланг подвода разряжения;
  • снять колодки проводов;
  • снять “приборку” с машины.

Теперь можно ремонтировать, менять или тюнинговать приборную панель.

Для установки панели необходимо выполнить операции в обратном порядке.

Тюнинг приборной панели и торпедо Ваз 2107

Тюнинг приборной панели ВАЗ 2107 автовладельцы зачастую делают своими руками. Приборная панель и торпеда ВАЗ 2107 — первое, что бросается в глаза при посадке в салон. Именно они определяют визуальное восприятие автомобиля.

Разнообразные способы доработки и улучшения эксплуатационных и эстетических качеств торпедо и приборной панели используются как по отдельности, так и комбинированно. Обычно производятся такие доработки стандартных элементов:

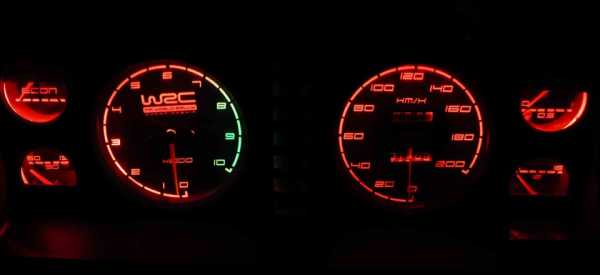

  1. Установка регулируемой светодиодной подсветки приборной панели. В результате можно добиться не только более качественного освещения панели, но и заставить ее светиться необычным цветом, чтобы подчеркнуть индивидуальность автомобиля.
  2. Установка светодиодной подсветки стрелок приборов. Это не сложная, но достаточно трудоемкая работа. Но результат того стоит.
  3. Замена шкалы и стрелок приборов на более красивые. Для этой цели можно приобрести готовые детали или изготовить (нарисовать) самому.
  4. Установка готовой тюнингованной панели приборов или торпедо и панели приборов с другого автомобиля.

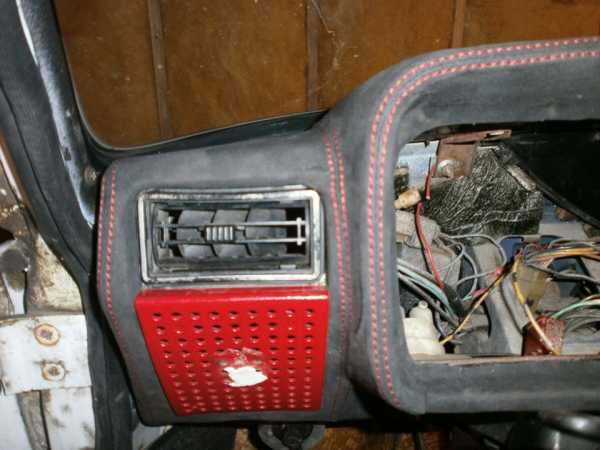

  5. Обшивка стандартной торпеды ВАЗ 2107 тканью или карбоном. Кроме яркого оригинального вида, такая модернизация позволяет омолодить старые, пострадавшие от времени, элементы салона (обтянуть тканью или карбоном можно также дверную обшивку, заднюю полку, консоль).

semerkavaz.ru

Описание, схема, основные неисправности и демонтаж панели приборов ВАЗ 2107

Как и любой автомобиль, ВАЗ 2107 укомплектован панелью приборов. Она необходима для того, чтобы водитель мог следить за состоянием своего транспортного средства. В статье описывается панель приборов, установленная на «семерке»: основные элементы и их назначение. Кроме того, дается инструкция по снятию панели и сведения о тюнинге.

Содержание

[ Раскрыть]

[ Скрыть]

Элементы панели ВАЗ 2107 и их назначение

Опытные водители в полной мере пользуются информацией, которая отражается на индикаторах приборки.  Следует знать, какие лампочки сигнализируют об аварийной ситуации.

  1. Если загорелась аварийная лампочка аккумуляторной батареи, то сначала следует проверить клеммы на батарее, а затем генератор.
  2. При горении лампочки давления масла желательно прекратить движение и проверить уровень масла. Если он недостаточный, долить необходимое количество.
  3. При горении лампочки тормозной жидкости следует остановиться и проверить уровень тормозной жидкости. Если необходимо, нужно долить жидкость.
  4. Датчик уровня топлива сигнализирует о том, когда в бензобаке осталось меньше 5 литров бензина.
  5. В красной зоне расположен датчик температуры охлаждающей жидкости. Если закипит двигатель, нужно остановиться и проверить уровень охлаждающей жидкости.

Схема приборной панели

Схема панели приборов ВАЗ 2107

Для того, чтобы иметь полную информацию о состоянии машины, нужно разбираться в схеме панели приборов, правда, для автомобилей с инжектором она имеет отличия.

Ниже дается описание элементов щитка приборов:

1 — зарядка аккумуляторной батареи;
2 — спидометр;
3 — одометр — счетчик пробега автомобиля;
4 – тахометр;
5 — датчик температуры охлаждающей жидкости;
6 — ECON– указатель экономного расхода топлива;
7 — комбинация приборов, включающая контрольные лампочки: включение правого и левого поворота, неисправность в системе силового агрегата, лампочка зарядки АКБ, включение габаритных огней, включение дальнего света, датчик давления масла, включен ручной тормоз;
8 — суточный пробег автомобиля;
9 — лампочка резерва топлива;
10 — указатель уровня топлива в бензобаке.

Клавиши приборки ВАЗ 2107

  1. Клавиша выключения внешнего освещения.
  2. Клавиша выключения обогрева заднего стекла.
  3. Клавиша включения противотуманного света при включенном ближнем свете фар.
  4. Переключатель скорости вращения вентилятора отопителя.

Инструкция по демонтажу

Демонтаж приборки ВАЗ 2107

Для того, чтобы снять приборку, нужно изучить инструкцию по эксплуатации и выполнить последовательность действий:

  1. Обесточить авто путем отсоединения минусовой клеммы от АКБ.
  2. С помощью демонтируем колпачки с рычагов управления печкой.
  3. На следующем этапе нужно открутить крепежную гайку рукоятки обнуления суточного пробега.
  4. Сняв гайку и шайбу, следует протолкнуть рукоятку за приборную панель.
  5. С помощью тонкой отвертки нужно снять заглушку, под которой находится саморез, удерживающий щиток приборов. Откручиваем его крестовой отверткой.
  6. Снятие щитка следует делать аккуратно
  7. Открутив гайку троса спидометра, отсоединяем трос.
  8. Далее снимается шланг вакуумного разряжения со штуцера ECON показателя.
  9. Отсоединив три разъема проводов, можно снимать панель приборов с авто.
  10. Выполнив необходимые действия по ремонту или тюнингу, собирают панель в обратном порядке. Если не работают приборы, то нужно повторить операцию сборки и разборки.

Общие аспекты тюнинга

Выполнив тюнинг приборной панели ВАЗ 2107, можно изменить не только внешний вид, но и поднять ее эксплуатационные качества (автор видео — Auto overhaul).

Для ночного времени электронную панель приборов на ВАЗ 2107 можно оборудовать хорошей подсветкой. Можно пофантазировать и использовать накладки на панель приборов для улучшения внешнего вида торпеды. Новые шкалы приборов ВАЗ 2107 можно изготовить самому или заказать их печать.

При наличии финансов на ВАЗ 2107 тюнинг лучше доверить профессионалам, которые сделают все качественно и быстро. Можно выполнить самому, только запастись терпением и если что-то не работает, нужно искать причины и исправлять.

Светодиодная подсветка панели

Наиболее популярным тюнингом является светодиодная подсветка приборов ваз 2107, которая делает торпеду привлекательной, особенно, в ночное время.

Для выполнения тюнинга, нужно будет приготовить:

  • 10 лампочек по 3 В;
  • специальный шлейф;
  • кусок провода от разъема molex;
  • резистора сопротивлением 680 ОМ.

Приборка со светодиодной подсветкой

Процедура состоит из трех этапов:

  1. Сначала нужно подготовить светодиоды, спилив у них головки. Затем нужно порезать провод от molex на куски по 3 см и загнуть их в форме буквы «Г». Подготовленные провода нужно припаять в местах, где будут размещаться светодиоды.
  2. На следующем этапе выполняется подрубка светодиодов. Из разрезанного шлейфа нужно сформировать проводки и с их помощью соединить 4 светодиода в одну цепь.
  3. Регулируется яркость с помощью ручки регулировки. Регулировать яркость нужно в каждой из двух цепей, содержащих по 4 светодиода. С такой подсветкой ездить нужно очень аккуратно.

Можно еще выполнить подсветку стрелок. Лучше всего это сделать на спидометре и тахометре.

 Загрузка …

Видео «Как демонтировать «приборку» на ВАЗ 2107»

В этом видео демонстрируется, как снять приборную панель ВАЗ 2107 (автор ролика — «7ка ремонт и доработки»).

avtozam.com

Распиновка (схема подключения) приборной панели ВАЗ 2107

Так случилось, что мне для установки приборной панели от ГАЗ 3110 в мою ненаглядную ВАЗ 2105 (с торпедой и проводкой от 2107) потребовалась распиновка комбинации приборов от ВАЗ 2107. К моему великому удивлению и ужасу поиск в Гугле и Яндексе не дал ни одного внятного результата, информация везде урывочная и не всегда корректная, поэтому я решил собрать всё воедино и написать сам для себя небольшой пост-инструкцию, а вдруг кому-нибудь ещё пригодится 🙂


На самом деле путаница возникает из-за того, что существует как минимум 2 самых популярных вида этих приборок: старого образца с указателем давления масла, а так же более новая — с эконометром. В общем, чтобы выяснить, какая у вас — смотрите на левый верхний прибор: если там нарисована маслёнка — значит у вас более старая, а если написано ECON — значит новая. Кстати, на моём фото — приборка с эконометром (видите — справа торчит его пипка).

Распиновка старой комбинации приборов (с указателем давления масла)

Кроме наличия указателя давления масла стоит отметить, что в этой приборной панели отсутствует лампа индикации воздушной заслонки (подсос), а лампа аварийного давления масла находится рядом с указателем давления. За то в ней присутствуют лампы низкого уровня тормозной жидкости и противотуманных фонарей.

Белая 6-клеммовая колодка X1:

  1. Датчик уровня бензина
  2. Контрольная лампа указателей поворота
  3. Датчик заряда АКБ (вольтметр -)
  4. Контрольная лампа уровля бензина
  5. Общий плюс (+)
  6. Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

  1. Контрольная лампа противотуманных фонарей
  2. Контрольная лампа дальнего света
  3. Контрольная лампа габаритов
  4. Пустой
  5. Контрольная лампа заряда АКБ
  6. Контрольная лампа уровня тормозной жидкости
  7. Пустой
  8. Контрольная лампа стояночного тормоза (ручник)

Оранжевая 6-клеммовая колодка X3:

  1. Общий минус (-)
  2. Тахометр
  3. Подсветка приборов
  4. Датчик давления масла
  5. Контрольная лампа давления масла
  6. Датчик температуры охлаждающей жидкости

Распиновка новой комбинации приборов (с эконометром)

Здесь же всё наоборот — указатель давления масла отсутствует (вместо него эконометр), вместо лампы уровня тормозной жидкости — лампа подсоса (или лампа системы управления двигателем на инжекторах), а вместо лампы противотуманных фонарей — лампа давления масла.

Белая 6-клеммовая колодка X1:

  1. Датчик уровня бензина
  2. Контрольная лампа указателей поворота
  3. Датчик заряда АКБ (вольтметр -)
  4. Контрольная лампа уровля бензина
  5. Общий плюс (+)
  6. Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

  1. Контрольная лампа габаритов
  2. Контрольная лампа дальнего света
  3. Контрольная лампа давления масла
  4. В моей приборке пустой, но в проводке присутствует клемма, идущая к датчику уровня тормозной жидкости
  5. Контрольная лампа заряда АКБ
  6. Контрольная лампа воздушной заслонки (подсоса) или блока управления двигателем для инжекторов
  7. Пустой
  8. Контрольная лампа стояночного тормоза (ручник)

Оранжевая 6-клеммовая колодка X3:

  1. Общий минус (-)
  2. Тахометр (если данный контакт пустой, значит тахометр на контакте #4)
  3. Подсветка приборов
  4. Пустой, а если не пустой — к тахометру
  5. Пустой
  6. Датчик температуры охлаждающей жидкости

Цвета проводов решил тут не приводить, чтобы не запутать никого окончательно, ведь цвета вообще во всех схемах разные 🙂 Если возникнут вопросы, буду рад помочь!


mithrandir.ru

Электронная панель приборов на ВАЗ 2107

Контрольные приборы на «семерке» сосредоточены в едином блоке и отличаются высокой информативностью. Для автомобиля ВАЗ 2107 помимо штатной комбинации производится электронная панель оригинального вида, полностью приспособленная для установки без переделки торпеды. Компаний изготовителей изделий такого рода несколько и каждая из них предлагает собственный вариант.

На автомобиле модели ВАЗ 2107 так называемая европанель контрольных приборов может быть установлена и подключена своими руками без привлечения специалистов. В комплекте поставки имеются все необходимые детали, для коммутации устройства с бортовой сетью на его корпусе смонтированы стандартные разъемы. Кроме того, имеется руководство по монтажу и технический паспорт, в котором ставится отметка о продаже магазином.

Демонтаж штатной комбинации приборов

Снять заводскую панель с автомобиля ВАЗ 2107 довольно просто, она установлена в нише на специальных кронштейнах и закреплена на них винтами. Порядок демонтажа оборудования следующий:

  1. Производим отключение аккумуляторной батареи путем отсоединения отрицательного провода от соответствующего вывода аккумулятора.
  2. Действуя отверткой с плоским шлицем, вынимаем рукоятки с рычагов управления системы вентиляции и отопления салона.
  3. Стопорную гайку рукоятки сброса суточного счетчика отворачиваем ключом и снимаем ее вместе с шайбой.
  4. Вынимаем заглушку винта крепления декоративной панели и выкручиваем его.
  5. С небольшим разворотом достаем узел из ниши и получаем доступ к комбинации приборов.
  6. Рукой откручиваем накидную гайку крепления троссика спидометра к прибору и отстыковываем его.
  7. Снимаем трубку со штуцера эконометра и производим отключение электрических разъемов в количестве трех штук.

После этого декоративная панель с комбинацией приборов полностью вынимается из ниши и с нею можно работать на столе. Как видно из представленного описания, демонтаж данного устройства на автомобиле ВАЗ 2107 особой сложности не составляет и может быть выполнен автолюбителем самостоятельно.

Описание электронной комбинации приборов

В нашей стране имеются несколько производителей такого рода оборудования, предлагающих свою продукцию потребителю. Электронная панель для автомобиля модели ВАЗ 2107 представляет собой набор индикаторов и блоков измерительных устройств, собранных в едином корпусе и адаптированных для установки вместо заводской. В составе такой комбинации приборов присутствуют следующие элементы:

  1. бортовой компьютер с жидкокристаллическим дисплеем размеров 132х48 точек;
  2. спидометр;
  3. тахометр;
  4. указатель уровня топлива;
  5. эконометр;
  6. индикаторы включения указателей поворота;
  7. контрольные лампы давления масла в системе смазки и уровня заряда аккумулятора.

Для удобства восприятия информации водителем приборная компьютеризованная панель для автомобиля ВАЗ 2107 имеет привычный для него вид. Спидометр, тахометр и указатель уровня топлива оформлены в виде стрелочных индикаторов. Данная комбинация приборов имеет следующий функционал:

  1. тестер диагностический;
  2. маршрутный компьютер;
  3. индикатор аварийной сигнализации;
  4. часы с будильником и календарь;
  5. индикатор динамических параметров;
  6. хранилища и отображения информации сервисной книжки.

После соответствующей настройки такая комбинации приборов будет напоминать о необходимость выполнения операций по техническому обслуживанию автомобиля. Информативность такой панели на автомобиле ВАЗ 2107 находится на очень высоком уровне, а грамотно подобранная подсветка не отвлекает от управления машиной. Приборная комбинация работает по принципу индикации только тех параметром, что имеют существенные отклонения от заданных.

Совместимость электронной комбинации с бортовой сетью

Описанная выше приборная панель может быть использована на автомобилях ВАЗ 2107, оснащенных системой впрыска разных модификаций. Разработчики использовали для подключения жгутов проводов стандартные разъемы по цвету соответствующие заводским, что значительно облегчает установку и коммутацию оборудования. Геометрические размеры, форма и расположение крепежных кронштейнов полностью идентичны штатной панели.

Оборудование адаптировано для работы с блоками электронного управления двигателем моделей Январь 5.1 и BOSCH M1.5.4. Имеется возможность перепрограммирования комбинации приборов при помощи энкодера с подключением последнего через специальный разъем. Электронная европанель совместима с парктроником того же производителя, информация с которого отображается на жидкокристаллическом дисплее.

Установка данного оборудования на автомобиль при помощи входящих в набор поставки комплектующих:

  1. жгута проводов;
  2. соединителя специальной формы;
  3. крепежных болтов.

Данная приборная панель специально разрабатывалась для автомобиля ВАЗ 2107 как электронная ее версия и органично вписывается в дизайн салона. Автоматическая подстройка подсветки делает показания хорошо различимыми и вместе с тем не раздражает зрение водителя и пассажиров.

Установка электронной комбинации

Приобретенное оборудование вынимается из упаковки и осматривается и крепится при помощи саморезов к декоративной накладке. К расположенным на оборотной стороне разъемам подключаются жгуты проводов бортовой сети автомобиля ВАЗ 2107, для удобства они имеют разную форму и отличаются по цвету. Приборная комбинация вставляется в нишу и фиксируется в ней при помощи винта.

На место устанавливаются рукоятки с рычагов управления вентиляцией и отоплением салона. После подсоединения аккумулятора и включаем зажигание, панель приборов при этом начинает функционировать. На следующем этапе производится настройка комбинации по описанию, которое имеется в приложенном руководстве. По завершении манипуляций можно приступать к эксплуатации автомобиля.

7vaz.ru

Описание панели приборов ВАЗ 2107

Всем привет сегодня хочу рассмотреть панель приборов на автомобиле ВАЗ 2107. Эта статья подойдёт для тех, кто только купил данный автомобиль или же вообще является новичком. Панель приборов ВАЗ 2107 состоит из индикаторов, которые отображают показатели работы двигателя и других важных узлов автомобиля. Показания приборов позволяют сразу замечать неисправности и своевременно устранять их. Поэтому нужно обязательно знать, за что отвечает каждый прибор на панели управления, и следить за их показаниями.

Приборы и индикаторы панели Ваз 2107

  1. Вольтметр, демонстрирующий текущее напряжение бортовой сети.
  2. Спидометр, сигнализирующий о скорости движения.
  3. Одометр — счетчик расстояния, пройденного машиной.
  4. Тахометр — прибор, показывающий частоту вращения коленвала. Желтая зона прибора обозначает высокие обороты,красная — недопустимые.
  5. Индикатор температуры охлаждающей жидкости. Зеленая зона — нормальная температура, красная зона — перегрев двигателя.
  6. Эконометр — прибор, показывающий, насколько оптимален режим работы мотора с точки зрения экономии топлива.
  7. Предупредительные индикаторы
  8. Указатель “суточного” пробега авто.
  9. Сигнальная лампа уровня топлива
  10. Указатель уровня бензина в баке.

Блок контрольных ламп ВАЗ 2107

Теперь давайте подробнее рассмотрим блок предупредительных индикаторов.

  • Индикатор включения указателя поворотов (при включении мигает зеленым светом).
  • Лампа неисправности управления инжекторным двигателем (отсутствует на карбюраторных “семерках”). При включении зажигания лампа светится оранжевым светом и должна гаснуть после заводки. Горящая или мигающая лампа на работающем двигателе сигнализирует о неисправности.
  • Лампа заряда аккумуляторной батареи. Она горит красным при включении зажигания и должна гаснуть как только двигатель заработает. Если она продолжает гореть — заряд аккумулятора отсутствует. В таком случае необходимо определить источник проблемы и устранить поломку.
  • Индикатор включения “габаритов”. Горит зеленым, когда включены габаритные огни.
  • Лампа, сигнализирующая о включении дальнего света фар (горит синим светом).
  • Лампа уровня тормозной жидкости системе гидропривода тормозов.
  • Индикатор слабого давления масла. Загорается красным при включении зажигания. Он должен погаснуть после запуска мотора. Эксплуатировать машину, если горит лампа давления масла недопустимо.
  • Лампа стояночного тормоза, горящая красным, если поднят рычаг тормоза.
  • Желтая лампа резерва топлива. Горит если в баке остается меньше 5 литров бензина.

Показатели приборной панели ВАЗ 2107

  • Загорается лампа низкого давления масла. Следует немедленно заглушить мотор, остановиться и проверить уровень масла в картере. При необходимости долить масло и после завести мотор. Если уровень масла достаточен, а лампа горит, продолжать движение нельзя. Нужно отбуксировать машину на место ремонта. Иначе вкладыши (подшипники коленвала) сотрутся или провернутся и мотор застучит или заклинит, что потребует проведения дорогостоящего капремонта.
  • Загорается аварийная лампа аккумуляторной батареи. В этой ситуации продолжать движение можно, но следует учесть, что далеко уехать, особенно ночью, не удастся — аккумулятор быстро разрядится. Начать надо с проверки состояния клемм. Если они окислились — почистить их. Если клеммы в порядке, необходимо произвести проверку работоспособности генератора или реле регулятора напряжения (зачастую причина отсутствия заряда кроется именно в последнем).
  • Если загорается лампа падения уровня тормозной жидкости, следует немедленно остановиться. Продолжать движение с неисправными тормозами недопустимо. После остановки необходимо долить тормозную жидкость и проверить работоспособность тормозной системы. Если тормоза работают, можно ехать к месту ремонта самостоятельно. Иначе необходимо устранять поломку на месте или вызвать эвакуатор.
  • Если стрелка датчика температуры охлаждающей жидкости находится в красной зоне шкалы, нужно остановиться, чтобы двигатель остыл. Когда температура опустится, можно проверить состояние патрубков и уровень охлаждающей жидкости. Если уровень в норме, то можно попробовать доехать до СТО, чтобы там выяснить причину поломки. Чаще всего это неисправность термостата или вентилятора радиатора. Панель ВАЗ 2107 не оборудована аварийной сигнализацией или дополнительной лампой, загорающейся при перегреве двигателя. Поэтому неопытные водители нередко не замечают данной проблемы, что может привести к выкипанию антифриза или даже заклиниванию мотора.

Важно: нельзя открывать расширительный бачок или лезть к патрубкам, когда двигатель не остыл. Иначе можно получить ожоги.

  • Если стрелка уровня топлива на нуле или загорелась желтая лампа “резерва”, необходимо заправиться. Запас хода на “резерве” — около 50 км.

Также передняя панель ваз 2107 имеет тахометр, на показания которого следует обращать внимание при движении. Движение на повышенных оборотах (свыше 5000 об/мин) может привести к поломке мотора. Если же держать стрелку тахометра в зеленой зоне шкалы, можно продлить  ресурс и добиться минимального расхода топлива.

Ну вот и все мы рассмотрели основные приборы и показатели панели приборов на автомобиле ВАЗ 2107. Всем пока.

4541

www.tungrem.ru

Панель приборов ВАЗ 2107: устройство и ремонт

Панель приборов ВАЗ 2107 имеет типовую конфигурацию и довольно редко выходит из строя. Между тем возможные камни преткновения изучать нужно обязательно. В противном случае, столкнувшись с трудностями, водитель может растеряться и наделать множество ошибок.

Механизм любой машины можно изучить в считанные дни. Вопрос лишь в том, с каким энтузиазмом подходить к делу. Схема подключения здесь не имеет никаких скрытых нюансов, поэтому разобраться в ней не составит особого труда.

Из чего она состоит?

Приборная панель автомобиля ВАЗ 2107 очень напоминает своих предшественников, однако внешние отличия все-таки имеются. Пусть даже «приборка» прошла небольшой тюнинг от производителя, ее начинка осталась абсолютно идентичной автомобилям моделей 2101-2106 и схема подключения в целом не изменилась.

Стандартно схема приборов перед водителем включает в себя:

  • вольтметр;
  • спидометр;
  • одометр, или, в простонародье, счетчик пройденного пути;
  • тахометр;
  • датчик температуры охлаждающей жидкости;
  • эконометр;
  • блок контрольных ламп.

В конструкцию последней области панели ВАЗ входят:

  • поворотные указатели, или «поворотники»;
  • датчик зарядки аккумулятора;
  • сигнализатор включения габаритных огней;
  • датчик включения дальнего света;
  • датчик расхода масла;
  • сигнализатор включения ручника;
  • датчик резерва топлива;
  • показатель уровня топлива.

В зависимости от того, какой автомобиль используется, в приборной панели могут наблюдаться некоторые изменения. В частности, транспортные средства, внутри которых находится инжектор, могут снабжаться еще и датчиком неисправности механизма управления двигателем.

Конечно, сразу же запоминать, что именно означает каждый элемент, необязательно, да и вовсе невозможно. Все нужно делать постепенно, фактически знакомясь с автомобилем, как со своим хорошим другом. Тогда вероятность хорошо понять его и улавливать даже незначительные перемены, которые демонстрирует щиток, существенно увеличивается.

Если самостоятельно справиться с приборной панелью не представляется возможным, можно взять на вооружение руководство по эксплуатации, где приведено развернутое описание каждого режима действий и индикатора, соответствующего ему.

О каких неисправностях может сообщать?

Любые механизмы, и в том числе панели приборов 2107, имеют свойство ломаться. Здесь важно не впадать в панику и понять, как следует действовать в дальнейшем. Конечно, можно сразу же транспортировать автомобиль на ближайшую станцию ТО, однако большинство владельцев отечественного автопрома предпочитают решать проблему самостоятельно. Это вполне реально, однако в первую очередь важно понять, что именно означает внезапно возникший сигнал.

Самая распространенная проблема, которую преподносит щиток, выражается беспрерывным горением лампы аварийного давления масла. Первоочередное действие — это проверка уровня масла, который зачастую находится ниже нормы. Ситуация легко поправима! Достаточно лишь долить нужное количество масла, а потом заводить мотор и отправляться по своим делам. Длительное игнорирование проблемы приводит к тому, что двигатель работает на износ. Такой режим в корне неприемлем, поэтому в скором времени агрегат наверняка потребует капитального ремонта. Доводить ситуацию до критичной или прислушаться к тому, что говорит подсветка панели приборов ВАЗ 2107, — личный выбор каждого водителя.

Самая «приятная» и наиболее малозатратная проблема, с которой только приходилось сталкиваться водителям, выражается тем, что горит датчик, свидетельствующий о дефиците топлива.

Поправить ситуацию очень просто: достаточно лишь долить его до необходимого уровня. Игнорирование знака чревато лишь остановкой автомобиля. Навредить машине отсутствие бензина никак не сможет.

Закипание двигателя — одна из самых распространенных проблем, возникающих в тех случаях, когда транспортное средство работает на износ. Непосредственно после остановки бежать и заглядывать под капот категорически не рекомендуется, ведь это чревато сильнейшими ожогами! Нужно подождать несколько минут, а уже потом попытаться охладить агрегат, поливая его чистой водой.

Если горит датчик заряда аккумулятора, нужно проверить, надежно ли прилегают клеммы, не окислились или не закисли ли они.

Любой автомобиль, отечественный или заграничный, несущий под капотом инжектор или карбюратор, требует к себе особого внимания. Своевременный уход приводит к тому, что автомобиль без сбоев работает долгие годы. Однако у нерадивых водителей возможен и другой, более прозаичный сценарий.

korchim.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
