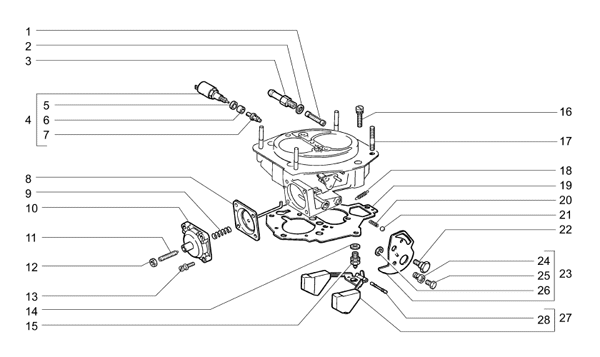

Узнаем как устроен карбюратор ВАЗ-2109?

Карбюратор ВАЗ-2109 – это устройство, которое выполняет функцию приготовления рабочей смеси для дальнейшего ее проникновения в камеру сгорания двигателя. По сути, данная деталь дозирует нужное количество воздуха, которое необходимо смешать с бензином, чтобы готовое вещество полностью сгорало внутри ДВС. И для того чтобы в мотор попадала нормальная смесь, не сильно бедная и не обогащенная, существуют специальные устройства, такие как эконостат, экономайзер, пусковое обогатительное устройство и ускорительный насос. Они входят в состав каждого дозировального элемента на автомобилях ВАЗ-2109. Карбюратор «девятки» и его устройство подробно рассмотрены в данной статье.

Устройство эконостата и ускорительного насоса:

• поплавковая камера;
• распылитель ускорительного насоса;
• планка привода ускорительного устройства;
• распылитель эконостата;
• жиклер насоса;
• нагнетательный и топливный клапаны;
• жиклер эконостата;
• рычаг дроссельной заслонки;
• пружина поршня;
• обратный клапан;
• шток привода ускорительного насоса;
• заслонка дросселя;
• поршень ускорительного насоса.

Экономайзер

Без него не обходится ни один карбюратор ВАЗ-2109. Это то устройство, которое обогащает горючую смесь при полной нагрузке двигателя. Чаще всего данный механизм взаимодействует с главной дозирующей системой, тем самым увеличивая количество поступающего бензина для смесеобразования. Дополнительное топливо попадает в распылитель жиклера через клапан с пневматическим или механическим приводом.

Эконостат

Имеет схожую функцию (как и первое устройство) – обогащение смеси при нагрузке ДВС. Однако от экономайзера он отличается своей более простой конструкцией.

Принцип работы эконостата

При работе двигателя в устройстве диффузора образуется разрежение, под действием которого бензин попадает из поплавковой камеры в воздушный поток. При этом он проходит путь через топливные жиклера эконостата (данные детали тоже устанавливаются в карбюратор на ВАЗ-2109). Попадая в воздушный поток, готовая смесь рассеивается. Если двигателю нужна более обогащенная смесь, в камеру попадает большее количество бензина. Таким образом, эконостат может регулировать поток и дозировку топливно-воздушной смеси для прохождения в камеру сгорания.

Для чего в карбюратор ВАЗ-2109 устанавливается ускорительный насос?

Если первые два устройства служили для обогащения топливно-воздушной смеси при полной нагрузке двигателя, то насос действует при открытии дроссельной заслонки. Он может иметь вакуумный или же механический привод. Ускорительный насос состоит из таких деталей, как:

• воздушная заслонка;
• предохранительный клапан;
• дроссельная заслонка;
• пружина клапана.

И последний механизм системы питания бензиновых ДВС, из которого состоит карбюратор ВАЗ-2109, – пусковое устройство. Оно служит для обогащения при запуске холодного двигателя. По своей конструкции он являет собой воздушную заслонку, которая устанавливается в воздушном патрубке карбюратора. Управляется данный механизм при помощи тросика.

Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109.

Расшифровка блока предохранителей ВАЗ 2109 старого образца и нового образца. Монтажный блок предохранителей ВАЗ 2109, расшифровка. Замена предохранителей.

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.

Содержание

• Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница
• Блок предохранителей ВАЗ 2109 где он расположен
• Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница
• Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей
• Реле монтажного блока ВАЗ 2109 старого образца, расшифровка
• Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка
• Реле монтажного блока ВАЗ 2109 нового образца, расшифровка
• Где находится схема предохранителей
• Как понять, что предохранитель перегорел
• Техника безопасности при работе под напряжением
• Демонтаж и замена предохранителей своими руками (подробно)

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор ) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.

БП 17.3722

Отличия между старыми и обновленными версиями следующие:

• Элементы монтажного блока по-разному маркируются.
• Отличается номинал у предохранителей.
• У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищаемая цепь	Сила тока	Номер предохранителя
Резервный	10А	F1
Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников	10А	F2
Плафон подсветки салона, задние фары стоп-огней	10А	F3
Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна	20А	F4
Клаксон	20А	F5
Резервный	30А	F6
Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки	30А	F7
Резервный	7. 5А	F8
Резервный	7.5А	F9
Габаритная левая фара	7.5А	F10
Габаритная правая фара	7.5А	F11
Фара ближнего света правая	7.5А	F12
Фара ближнего света левая	7.5А	F13
Фара дальнего света левая, контрольная лампочка активации дальнего света	7.5А	F14
Фара дальнего света правая	7.5А	F15
Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников	15А	F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Функции	Номер реле
Компоненты очистки передней оптики	1
Мотор омывателя заднего окна	2
Лампы световой сигнализации и поворотных сигналов	3
Моторчик стеклоочистителей ветрового окна	4
Определяет работоспособность лампы	5
Система подогрева заднего окна	6
Дальние фары	8
Ближние фары	9
Вентилятор охлаждения мотора	11
Клаксон	12

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Защищаемая цепь	Номинальный ток	Номер предохранителя
Резервный	8А	1
Резервный	8А	2
Резервный	8А	3
Электроцепь электромотора и переключателя печки, реле вентилятора радиатора	16А	4
Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки	3А	5
Плафон подсветки салона и выключатель стоп-сигнала	8А	6
Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров	8А	7
Электромотор вентилятора радиатора, клаксон	16А	8
Лампочка левых габаритов, лампочка задних левых габаритов	8А	9
Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок	8А	10
Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки	8А	11
Розетка для переноски лампы, прикуриватель	16А	12
Дальний свет (правая фара)	8А	13
Дальний свет (левая фара), контрольная лампочка дальней оптики	8А	14
Ближний свет (правая фара)	8А	15
Ближний свет (левая фара)	8А	16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Функции	Номер реле
Мотор омывателя заднего окна	К1
Световая сигнализация, лампочки поворотников	К2
Стеклоочиститель ветрового окна	К3
Габариты и лампы стоп-сигналов	К4
Фонари дальнего света	К5
Омыватель оптики	К6
Двигатель электростелоподъемников	К7
Клаксон	К8
Вентилятор системы охлаждения	К9
Обогрев заднего окна	К11
Фонари ближнего света	К12

Где находится схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.

Как понять, что предохранитель перегорел

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Техника безопасности при работе под напряжением

Обязательно отключите минусовую клемму от АКБ.

Демонтаж и замена предохранителей своими руками (подробно)

Порядок работ:

1. Отыщите монтажный блок. Сверху он закрыт пластмассовой крышкой. Снимите ее, просто отогнув по бокам фиксаторы.
2. Посмотрите на электросхему, что находится на крышке, Здесь обозначены места расположения предохранителей и реле. Найдите нужный вам элемент.

3. Удалите предохранитель при помощи щипцов, которые предусмотрены в каждом монтажном блоке. Не рекомендуется удалять предохранители вручную. Реле удаляйте небольшими покачиваниями вниз-вверх.

4. Замените перегоревший элемент и закройте крышку.
