Что такое вкладыш шатунный? Вкладыши коренные и шатунные

Коленчатый вал двигателя – это тело вращения. Он вращается в специальных постелях. Для его опоры и облегчения вращения применяются подшипники скольжения. Они изготовлены из металла со специальным антифрикционным напылением в форме полукольца с точной геометрией. Вкладыш шатунный работает, как подшипник скольжения для шатуна, который толкает коленчатый вал. Давайте подробнее познакомимся с этими деталями.

Функции

Детали вращения в устройстве двигателя внутреннего сгорания оснащаются подшипниками скольжения. Они выполняют различные задачи.

Так, коренные вкладыши необходимы для поддержки коленчатого вала и облегчения его вращения. Эти детали устанавливаются внутри блока цилиндров. Каждая деталь представляет собой полукольцо, а вкладыш состоит из двух половинок. Внутренняя поверхность имеет канавку – именно по ней поступает смазка. Также в теле вкладыша есть отверстие – оно необходимо для подачи масла к шейкам коленчатого вала.

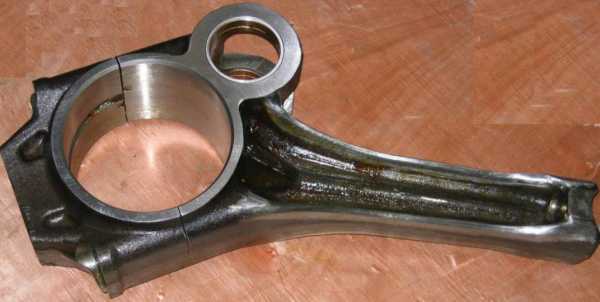

Вкладыш шатунный необходим для обеспечения вращения шейки шатуна. Последний при работе двигателя заставляет коленчатый вал вращаться. Устанавливаются эти элементы в нижней головке шатунов.

Также можно выделить упорные кольца коленчатого вала – они призваны предотвратить осевые перемещения коленвала. Очень часто на разных моделях двигателей упорное кольцо является частью коренного вкладыша. Такая комбинированная деталь имеет особое название – вкладыш буртовой или фланцевый.

Втулки, установленные в верхней головке на шатуне, призваны обеспечить возможность для поршневого пальца. Он соединяет шатун и поршень. Имеются в ДВС и вкладыши распределительного вала. Они отвечают за поддержку и вращение распредвала. Детали можно увидеть в верхней части ГБЦ или в блоке цилиндров, где распредвал расположен внизу.

Вкладыши коренные и шатунные постоянно в процессе работы смазываются маслом – оно подается через технологические отверстия к поверхностям трения. Так обеспечивается гидродинамическое трение. Контакт между трущимися деталями отсутствует за счет масляной пленки между поверхностью вкладыша и рабочей поверхностью вала.

Особенности конструкции

Подшипники скольжения в ДВС составные и состоят из двух плоских полуколец, которые полностью охватывают коленчатый вал. Деталь имеет несколько элементов – это одно или два отверстия для подачи масла в каналы смазки, замки для фиксации вкладыша в постели, канавка для смазки.

Вкладыш шатунный представляет собой многослойную конструкции. В основе лежит стальная пластина со специальным покрытием. Именно благодаря данному антифрикционному слою снижается трение. Покрытие чаще делается из мягких материалов и может состоять из нескольких слоев. Вкладыш сверху покрыт материалом меньшей мягкости, и благодаря такому покрытию деталь поглощает частицы износа коленчатого вала, предотвращается заклинивание и образование задиров и других дефектов. Конструктивно вкладыши шатунные и коренные можно разделить на биметаллические и триметаллические.

Биметаллические

Самыми простыми считаются биметаллические вкладыши. В основе лежит пластина из стали – толщина ее составляет на разных моделях ДВС от 0,9 мм до 4 мм. Коренной подшипник всегда более толстый, шатунный – более толстый. На пластину наносится антифрикционное напыление – его толщина составляет от 0,25 мм до 0,4 мм. Слой изготовлен из медно-свинцово-оловянных, медно-алюминиевых, медно-алюминиевого-оловянистого и других мягких сплавов. Алюминия и меди в данных сплавах содержится около 75%. Остальное – олово, никель, кадмий, цинк.

В биметаллических вкладышах толщина антифрикционного напыления – очень важное свойство. Они могут прирабатываться и приспосабливаться даже к большим геометрическим дефектам. Подшипник имеет хорошие адсорбционные способности.

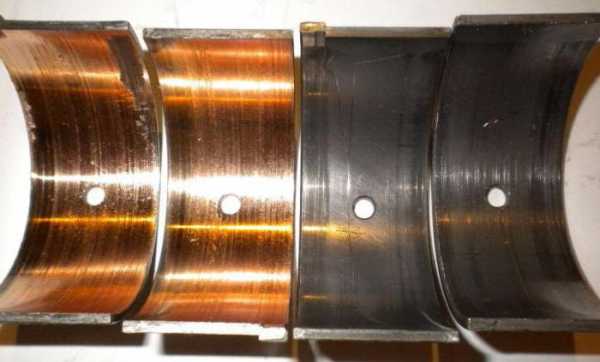

Триметаллические

В триметаллических шатунных вкладышах, кроме антифрикционного напыления, имеется и третий слой. Его толщина совсем небольшая – всего 0,012-0,025 мм. Он обеспечивает защитные свойства детали и улучшает антифрикционные характеристики. Напыление изготовлено чаще всего из сплава свинцово-медно-оловявнного.

Чаще всего свинца в таких сплавах содержится до 90%. Олово повышает коррозионную стойкость. Медь необходима для упрочнения покрытия. За счет низкой толщины покрытия, повышается усталостная прочность, но снижается антифрикционные характеристики. Особенно это заметно, если мягкое покрытие изношено.

Геометрия

Естественно, размеры шатунных вкладышей для разных ДВС разные. Самый основной параметр – это масляный зазор. Он равен разности внутреннего диаметра вкладыша с диаметром вала. Также важный показатель – это величина масляного зазора. Если зазор сильно большой, то увеличивается поток масла, что снижает нагревание подшипника. Но масло также влечет неоднородное распределение нагрузки, что повышает вероятность разрушение подшипника по причине усталости. Большой зазор повлечет за собой шум при работе и вибрации. Маленький зазор вызовет перегрев моторного масла и снизит вязкость.

Посадочный натяг нужен, чтобы обеспечить надежную посадку шатунного вкладыша ВАЗ в его гнезде. Надежно и прочно посаженные подшипники равномерно контактируют с поверхностью посадочного места – это предотвратит возможность смещения подшипников в процессе работы. Также обеспечивается эффективный отвод тепла.

Причины замены

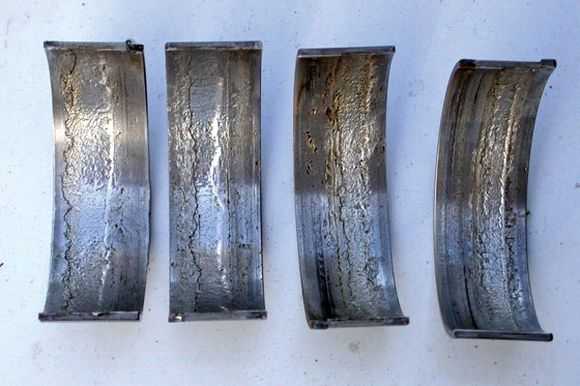

Показания для замены шатунных вкладышей – это их износ. Определить его можно по характерным признакам. Мы рассмотрим самые популярные причины неисправностей, износа, выхода из строя.

Инородные тела во вкладышах

Признаком попадания грязи будет локальные повреждения детали – дефекты на рабочей поверхности. Иногда случаются незначительные повреждения на обратной стороне. Мусор на поверхности – это первая причина дальнейшего износа. Устранить можно только с помощью замены.

Грязевая эрозия

Признаком данной неисправности будут задиры на поверхности, а также вкрапления грязи. В тяжелых случаях эрозия перемещается в область отверстия для смази. Среди причин на первом месте – плохое масло с грязью или абразивными примесями.

Усталость металла

Это может быть вызвано не только эксплуатацией дольше, чем нужно, но и высокими нагрузками на вкладыши шатунные КамАЗа. Среди признаков – вырванные частицы металла из тела вкладыша, особенно в тех местах, где нагрузка сильно высокая.

При эксплуатации двигателя на некачественных вкладышах возможен риск сильной перегрузки. Усилие перемещается на края деталей. Чтобы устранить неисправность и диагностировать ее, проверяют осевую форму шейки коленчатого вала, геометрию опор вкладыша. В данном случае имеет смысл установка качественного вкладыша.

fb.ru

Вкладыши коренные для разных автомобилей: замена, ремонт, установка

Проворот вкладышей коленчатого вала относится к наиболее распространенным серьезным поломкам двигателя. Это не приводит к выходу его из строя, но сказывается на производительности. Далее рассмотрены особенности и принципы функционирования вкладышей, а также замена коренных вкладышей.

Определение

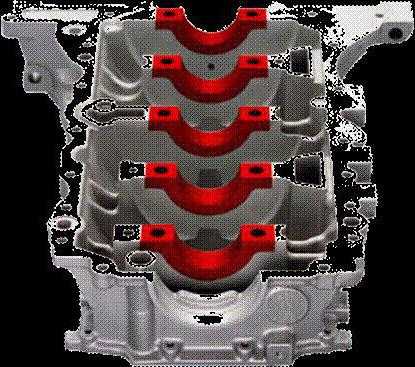

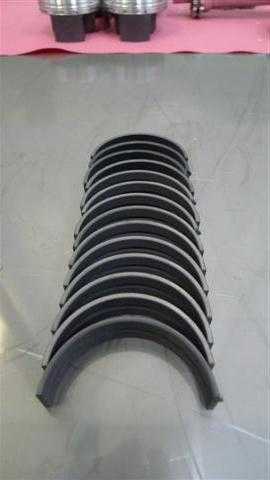

Коренные вкладыши — это элементы двигателя, представленные подшипниками скольжения, служащие для ограничения от осевых перемещений коленчатого вала и обеспечения вращения коренных шеек в блоке цилиндров.

Принцип функционирования

В конструкции автомобилей применено множество вращающихся элементов. Легкость их вращения обеспечивают путем применения подшипников. Наиболее нагруженной вращающейся деталью двигателя является коленчатый вал. Поэтому его также устанавливают на подшипники, причем наиболее часто применяют подшипники скольжения. Современные детали такого типа представлены стальными листами с антифрикционным покрытием. Это вкладыши коренные.

Типы вкладышей

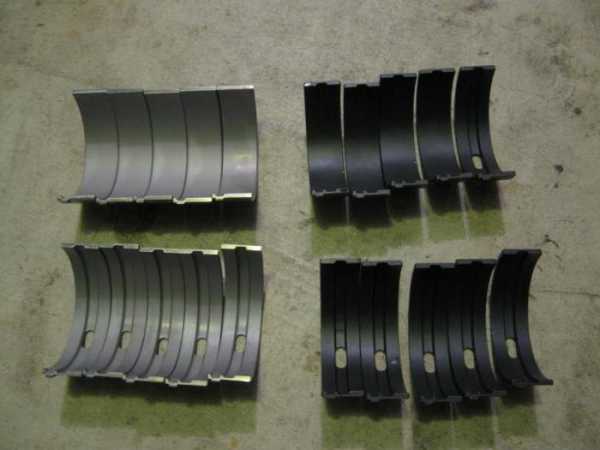

Помимо коренных существуют шатунные вкладыши. Необходимо различать их.

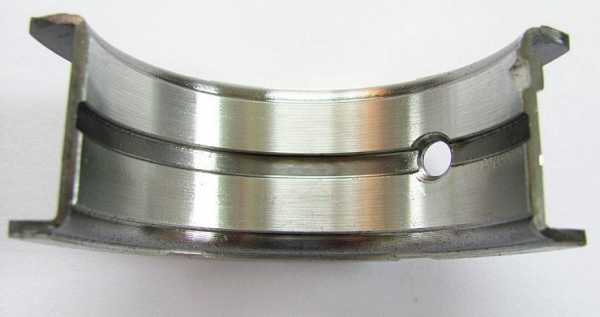

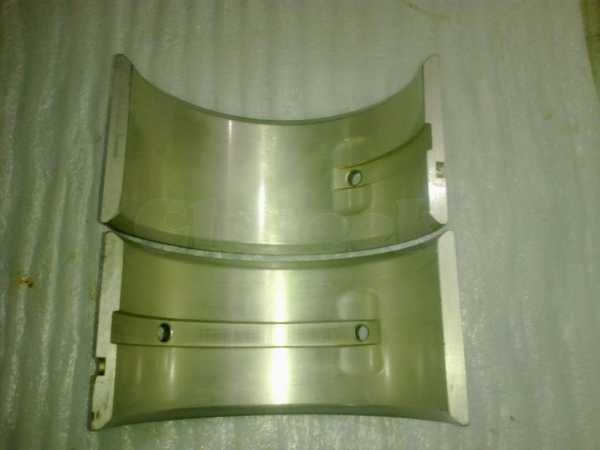

За исключением среднего вкладыши имеют кольцевые канавки. Детали средней опоры шире прочих. Всего таких вкладышей 10: 4 с канавкой и 6 без. В корпус блока цилиндров монтируют вкладыши коренные с канавками и один без на третье место. Оставшиеся монтируют в коренные крышки.

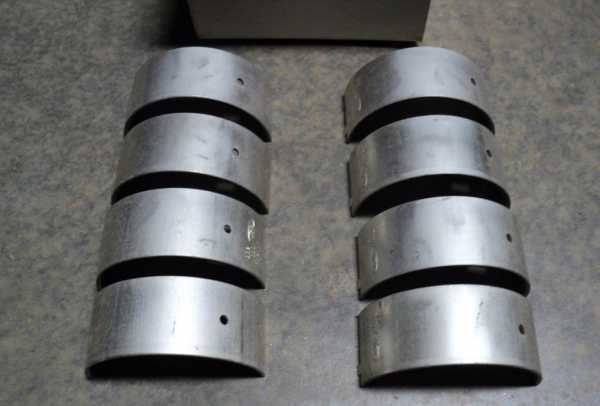

Шатунные вкладыши по диаметру меньше. Они одинаковы по размеру, поэтому взаимозаменяемы, и не имеют кольцевых канавок. В шатуне монтируют вкладыш с отверстием, а в крышке без.

Особенности установки

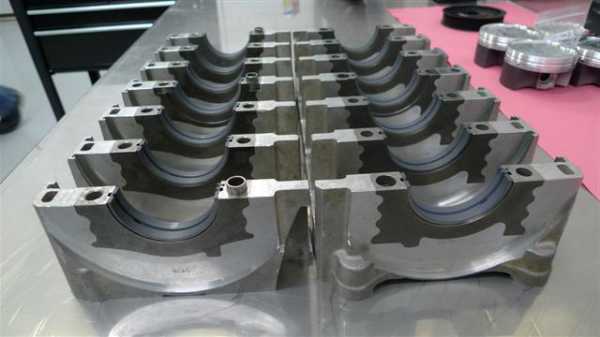

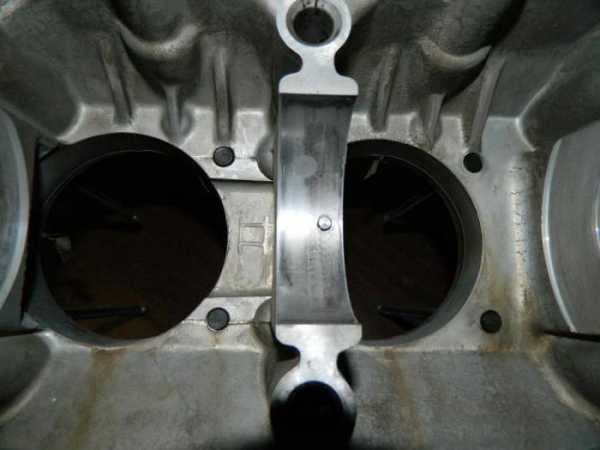

Комплект коренных вкладышей устанавливают в фиксированное положение в специальные места, называемые постелями. Необходимость фиксированной установки объясняется двумя факторами. Во-первых, некоторые вкладыши имеют отверстия для масла, и их необходимо совместить с аналогичными каналами в постелях. Во-вторых, это позволяет обеспечить трение деталей по подготовленным для этого поверхностям.

Особенности эксплуатации

В процессе функционирования двигателя вкладыши подвергаются постоянным нагрузкам вследствие взаимного трения данных деталей. Поэтому установка коренных вкладышей должна быть выполнена с надежной фиксацией во избежание их смещения вращающимся коленчатым валом. Для этого принимают меры:

• Во-первых, учитывают особенности трения рассматриваемых деталей, которое проявляется при их скольжении друг о друга под нагрузкой. Его величина определяется коэффициентом трения и величиной нагрузки на взаимодействующие детали. Поэтому для обеспечения надежного удержания вкладышей следует снизить воздействие на них коленчатого вала. С этой целью снижают коэффициент трения путем применения антифрикционных материалов, которые наносят на поверхность вкладышей.
• Во-вторых, вкладыши коренные удерживаются механическим способом на местах. Для этого используют два метода. Данные элементы устанавливают с натягом, заданным конструктивно. К тому же на каждом из них присутствует дополнительный элемент, называемый усиком, также служащий для удерживания.

Размеры

Габаритные параметры необходимо знать, чтобы, обеспечив натяг, грамотно установить коренные вкладыши. Размеры данных элементов выбирают на основе диаметра постели. По данному параметру вкладыши подразделяют на размерные группы, обозначение которых содержится в маркировке.

По размеру коренные вкладыши коленвала подразделяют на номинальные и ремонтные. Существует четыре ремонтных размера с разницей в 0,25 мм. Их применяют, если замена осуществляется для шлифованного коленвала в соответствии с его размерами.

Причины износа

Как было упомянуто выше, при работе двигателя на каждый коренной вкладыш двигателя постоянно воздействует сила трения, стремящаяся сместить его с исходного места. В исходном состоянии в исправном двигателе прочность деталей рассчитана с запасом, для того чтобы выдерживать такие нагрузки. Для силовых агрегатов мощностью до 200 л. с. напряжения на вкладыш составляют от 0,1 до 1 кгс. Величина силы его пропорциональна нагрузке при постоянном коэффициенте трения.

К тому же вкладыши коренные защищены тем, что функционируют в режиме жидкостного трения. Это обеспечивается применением масла, которое создает пленку между шейкой вала и рабочей поверхностью вкладыша. Таким образом рассматриваемые детали предохраняются от прямого соприкосновения, и достигается минимальная сила трения. Образование масляной пленки определяется скоростью взаимного перемещения трущихся деталей. С ее возрастанием увеличивается гидродинамический режим трения. Под данным термином понимают возрастание эффективности затягивания пленки в зазор и увеличение ее толщины вследствие этого. Однако с возрастанием скорости деталей также увеличивается количество выделяемого при трении тепла, и, следовательно, температура масла возрастает. Это приводит к его разжижению, в результате чего толщина пленки снижается. Поэтому для оптимального режима работы необходимо достижение баланса между рассмотренными процессами.

В случае нарушения целостности масляной пленки коэффициент трения возрастает. Вследствие этого проворачивающий момент, создаваемый коленчатым валом, увеличивается даже при постоянной нагрузке.

Однако иногда встречается обратная ситуация, когда повышенные по каким-либо причинам нагрузки приводят к уменьшению толщины масляной пленки. Также в результате этого возрастает температура, особенно в зоне трения. Вследствие этого смазка разжижается, еще больше сокращая толщину.

Данные процессы могут быть взаимосвязаны и проявляться совместно. То есть один из них может являться следствием другого.

Следовательно, на проворачивающий момент значительно влияет вязкость масла. Связь между данными факторами прямо пропорциональна, то есть чем она выше, тем больше сила трения. К тому же при большой вязкости увеличивается масляный клин. Однако при чрезмерной вязкости масло не поступает в достаточных объемах в зону трения, вследствие чего толщина масляного клина снижается. Вследствие этого влияние вязкости масла на проворачивание вкладышей невозможно определить однозначно. Поэтому в учет принимают другое свойство данного материала: смазывающую способность, под которой понимают прочность его сцепления с рабочей поверхностью.

Коэффициент трения определяется шероховатостью и точностью геометрии соприкасающихся поверхностей, а также наличием в смазочном материале посторонних частиц. В случае присутствия частиц в смазке либо неровностей поверхности пленка нарушается, вследствие чего на некоторых зонах проявляется режим полусухого трения. Причем данные факторы наиболее интенсивно проявляются в начале эксплуатации автомобиля, когда происходит приработка деталей, поэтому трущиеся детали в этот период особо чувствительны к перегрузкам.

Помимо этого, коренные вкладыши коленвала проворачиваются по причине недостаточного усилия, удерживающего их в постели. Оно может быть обусловлено неграмотной установкой либо являться следствием износа в результате воздействия проворачивающего момента.

Проворот вкладышей

Нередко происходит смещение коренных вкладышей с мест установки коленвалом (проворот). Это может быть вызвано снижением натяга, удерживающего рассматриваемые детали в постелях, под воздействием названных выше факторов, а одних усиков недостаточно для удержания.

Срыв коренных вкладышей с постелей можно определить по таким факторам, как глухие металлические стуки при работе двигателя и падение давления в системе смазки.

Ремонт

Для замены коренных вкладышей требуются комплекты гаечных ключей и отверток и микрометр. Ремонт коренных вкладышей включает несколько операций.

• Прежде всего нужно обеспечить доступ к автомобилю снизу. То есть следует установить его над смотровой ямой либо на эстакаду.
• С клеммы аккумуляторного блока снимают минусовой провод.
• Далее демонтируют поддон картера двигателя (это наиболее простой способ доступа, можно начать разборку сверху и вывесить двигатель).
• После этого с блока цилиндров снимают держатель заднего сальника коленвала.
• Потом удаляют крышку привода распредвала с прокладкой.
• Затем снимают со звездочки-шкива коленвала цепь.
• Далее нужно пометить взаимное расположение крышек подшипников относительно блока цилиндров и шатунов относительно их крышек.
• Затем ключом на 14 откручивают гайки крышки шатуна и демонтируют ее с вкладышем.
• Данные операции повторяют для всех шатунов.
• По завершении крышки сдвигают вверх.
• Потом вынимают вкладыши коренные из крышек и шатунов.
• Далее ключом на 17 откручивают болты крышек коренных подшипников коленвала.
• Сначала демонтируют крышку последнего из них.
• Она открывает доступ к упорным полукольцам в проточках задней опоры коленвала. Их извлекают, нажимая на концы тонкой отверткой.
• Данные операции повторяют для оставшихся крышек подшипников. При этом нужно придерживать коленчатый вал. Следует отметить, что крышки обозначены номерами, а отсчет ведется от носка коленвала.
• Затем его вынимают из картера.
• Сначала извлекают вкладыши шатуна, а затем коренные вкладыши коленвала.
• Коленчатый вал нужно осмотреть на предмет повреждений. Если они присутствуют, деталь меняют.
• Также исследуют шатунные и коренные крышки путем измерения микрометром. Полученные данные соотносят с табличными.
• При необходимости детали шлифуют. В таком случае нужно будет измерить их для вычисления ремонтного размера вкладышей.
• Коленвал очищают путем промывки керосином и продувания полостей.
• Затем устанавливают новые вкладыши подшипников.
• В проточки постели пятого подшипника монтируют упорные полукольца канавками к коленвалу.
• Далее проверяют зазор между данными деталями. Нормальной величиной считают 0,06-0,26 мм. Если он более 0,35 мм, используют кольца увеличенной толщины.

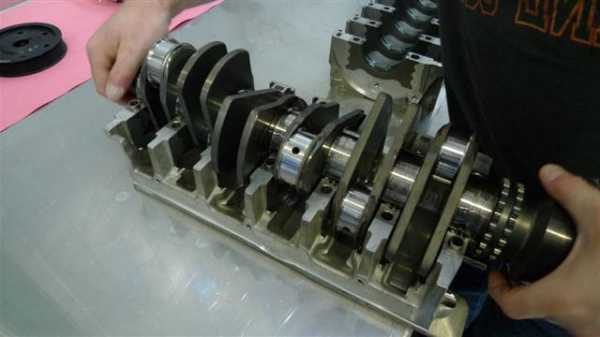

• Коленвал устанавливают в блок, предварительно смазав маслом.
• Затем монтируют крышки подшипников и проверяют свободу вращения коленвала.
• На него устанавливают шатуны, вкладыши и крышки.
• Потом монтируют поддон масляного картера.
• После этого устанавливают держатель коленвала с задним сальником.
• Наконец, устанавливают оставшиеся детали.
• В завершение регулируют натяжение цепи ГРМ, ремня генератора и момент зажигания.

fb.ru

Как и с каким усилием затягивать шатунные и коренные вкладыши — Auto-Self.ru

Двигатель внутреннего сгорания конструктивно имеет большое количество сопряженных деталей, которые во время работы ДВС испытывают значительные нагрузки. По указанной причине сборка мотора является ответственной и сложной операцией, для успешного выполнения которой следует соблюдать технологический процесс. От надежности фиксации и точности прилегания отдельных элементов напрямую зависит работоспособность всего силового агрегата. По этой причине важным моментом является точная реализация расчетных сопряжений между привалочными поверхностями или парами трения. В первом случае речь идет о креплении головки блока цилиндров к блоку цилиндров, так как болты ГБЦ необходимо протягивать со строго определенным усилием и в четко обозначенной последовательности.

Рекомендуем также прочитать статью о том, как производится обтяжка болтов головки блока цилиндров. Из этой статьи вы узнаете о моменте затяжки ГБЦ, о последовательности затяжки, а также о различных нюансах во время выполнения данной операции.

Что касается нагруженных трущихся пар, повышенные требования выдвигаются к фиксации шатунных и коренных подшипников скольжения (коренные и шатунные вкладыши). После ремонта двигателя в процессе последующей сборки силового агрегата очень важно соблюдать правильный момент затяжки коренных и шатунных вкладышей двигателя. В этой статье мы рассмотрим, почему необходимо затягивать вкладыши со строго определенным усилием,  а также ответим на вопрос, какой момент затяжки коренных и шатунных вкладышей.

Что такое подшипники скольжения

Для лучшего понимания того, почему вкладыши в двигателе нужно затягивать с определенным моментом, давайте взглянем на функции и назначение указанных элементов. Начнем с того, что указанные подшипники скольжения взаимодействуют с одной из самых важных деталей любого ДВС — коленчатым валом.  Если коротко, возвратно-поступательное движение поршня в цилиндре преобразуется во вращательное движение именно благодаря шатунам и коленвалу. В результате появляется крутящий момент, который в итоге передается на колеса автомашины.

Коленчатый вал вращается постоянно, имеет сложную форму, испытывает значительные нагрузки и является дорогостоящей деталью. Для максимального увеличения срока службы элемента в конструкции КШМ применяются шатунные и коренные вкладыши. С учетом того, что коленвал вращается, а также ряда других особенностей, для данной детали создаются такие условия, которые минимизируют износ.

Другими словами, инженеры отказались от решения установить обычные шариковые подшипники или подшипники роликового типа в данном случае, заменив их на коренные и шатунные подшипники скольжения. Коренные подшипники используются для коренных шеек коленчатого вала. Вкладыши шатунов устанавливаются в месте сопряжения шатуна с шейкой коленвала. Зачастую коренные и шатунные подшипники скольжения выполнены по одинаковому принципу и отличаются только внутренним диаметром.

Для изготовления вкладышей используются более мягкие материалы по сравнению с теми, из которых изготовлен сам коленвал. Также вкладыши дополнительно покрывают антифрикционным слоем. В место, где вкладыш сопряжен с шейкой коленвала, под давлением подается смазочный материал (моторное масло). Указанное давление обеспечивает маслонасос системы смазки двигателя. При этом особенно важно, чтобы между шейкой коленвала и подшипником скольжения был необходимый зазор. От величины зазора будет зависеть качество смазывания трущейся пары, а также показатель давления моторного масла в смазочной системе двигателя. Если зазор будет увеличен, тогда происходит снижение давления смазки. В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук.

Добавим, что низкий показатель давления масла (в случае отсутствия других причин) является признаком того, что нужно шлифовать коленвал, а сами вкладыши двигателя необходимо менять с учетом ремонтного размера.  Для ремонтных вкладышей предусмотрено увеличение толщины на величину 0.25 мм. Как правило, ремонтных размеров 4. Это значит, что диаметр ремонтного вкладыша в последнем размере будет на 1 мм. меньше по сравнению со стандартным.

Рекомендуем также прочитать статью о том, когда и почему нужно растачивать коленвал. Из этой статьи вы узнаете о том, что такое шлифовка коленвала двигателя, для чего необходима данная процедура и как она выполняется.

Сами подшипники скольжения состоят из двух половин, в которых выполнены специальные замки для правильной установки. Главной задачей является то, чтобы между шейкой вала и вкладышем образовался зазор, который рекомендуется изготовителем двигателя.

Как правило, для замеров шейки используется микрометр, внутренний диаметр шатунных вкладышей промеряется нутромером после сборки на шатуне. Также для замеров можно использовать контрольные полосы бумаги, используется медная фольга или контрольная пластиковая проволока. Зазор на минимальной отметке для трущихся пар должен быть 0. 025 мм. Увеличение зазора до показателя 0.08 мм  является поводом к тому, чтобы расточить коленвал до следующего ремонтного размера

Отметим, что в некоторых случаях вкладыши просто меняются на новые без расточки шеек коленвала. Другими словами, удается  обойтись только заменой вкладышей и получить нужный зазор без шлифовки. Обратите внимание, опытные специалисты не рекомендуют такой вид ремонта. Дело в том, что ресурс деталей в месте сопряжения сильно сокращается даже при учете того, что зазор в трущейся паре соответствует норме. Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки.

Как затягивать коренные вкладыши и вкладыши шатунов

Итак, с учетом вышесказанного становится понятно, что момент затяжки коренных и шатунных вкладышей крайне важен. Теперь перейдем к самому процессу сборки.

1. Прежде всего, в постели коренных шеек устанавливаются коренные вкладыши. Необходимо учитывать, что средний вкладыш отличается от других. Перед установкой подшипников удаляется смазка-консервант, после чего на поверхность наносится немного моторного масла. После этого ставятся крышки постелей, после чего осуществляется затяжка. Момент затяжки должен быть таким, который рекомендован для конкретной модели силового агрегата. Например, для моторов на модели ВАЗ 2108 этот показатель может быть от 68 до 84 Н·м.
2. Далее производится установка вкладышей шатунов. Во время сборки необходимо точно установить крышки на места. Указанные крышки промаркированы, то есть их произвольная установка не допускается. Момент затяжки шатунных вкладышей немного меньше по сравнению с коренными (показатель находится в рамках от 43 до 53 Н·м). Для Lada Priora коренные вкладыши затягиваются с усилием 68.31-84.38, а шатунные подшипники имеют момент затяжки 43.3-53.5.

Следует отдельно добавить, что указанный момент затяжки  предполагает использование новых деталей. Если же речь идет о сборке, при которой используются бывшие в употреблении запчасти, тогда наличие выработки или других возможных дефектов может привести к отклонению от рекомендуемой нормы. В этом случае при затяжке болтов можно отталкиваться от верхней планки рекомендуемого момента, который указан в техническом руководстве.

auto-self.ru

Вкладыши для двигателя – детали критические

На первый взгляд вкладыши – это просто штамповка. Но впечатление обманчиво: подшипники скольжения представляют собой высокотехнологические изделия из сложного композитного материала, имеющие специфическую геометрию и точные размеры.

И, что немаловажно – они являются критическими деталями двигателя, отказ которых ведет к его остановке и очень дорогому ремонту…

Функции подшипников

Вращающиеся компоненты двигателей внутреннего сгорания оборудованы подшипниками скольжения, которые выполняют разные функции:

• коренные вкладыши поддерживают коленчатый вал и обеспечивают его вращение. Устанавливаются в блоке цилиндров. Каждый вкладыш состоит из верхней и нижней половин. На внутренней поверхности верхней половины, как правило, есть канавка для смазки и отверстие для подачи масла.

• шатунные вкладыши обеспечивают вращение шейки шатуна, который, в свою очередь, вращает коленвал. Устанавливаются в нижней головке шатуна.

• упорные кольца предотвращают осевое движение вала. Часто упорные кольца являются частью одного из коренных вкладышей – такие комбинированные подшипники называются буртовыми или фланцевыми вкладышами.

• втулки верхней головки шатуна обеспечивают вращение поршневого пальца, соединяющего поршень с шатуном.

• вкладыши распредвала поддерживают распредвал и обеспечивают его вращение. Устанавливаются в верхней части головки блока цилиндров (или в блоке цилиндров – у двигателей с нижним расположением распредвала).

Биметаллические (а) и триметаллические подшипники со свинцовистым покрытием (б, в)

Подшипники скольжения смазываются моторным маслом, постоянно подающимся к их поверхности и обеспечивающим гидродинамический режим трения.

Непосредственный контакт между трущимися в гидродинамическом режиме поверхностями отсутствует – благодаря масляной пленке, которая образуется в сходящемся зазоре (масляном клине) между поверхностями подшипника и вала.

Условия работы подшипников скольжения

Масляная пленка предотвращает локальную концентрацию нагрузки. Однако при определенных условиях гидродинамический режим трения сменяется на смешанный. Это происходит, если имеются:

• недостаточный поток масла;

• высокие нагрузки;

• низкая вязкость масла;

• перегрев масла, дополнительно снижающий его вязкость;

• высокая шероховатость поверхностей подшипника и вала;

• загрязнение масла;

• деформация и геометрические дефекты подшипника, его гнезда или вала.

В смешанном режиме трения возникает непосредственный физический контакт поверхностей, чередующийся с гидродинамическим трением. А это может привести к задирам, повышенному износу подшипника и даже к схватыванию с валом.

ДВС характеризуются циклическими нагрузками подшипников, об­условленными переменным давлением в цилиндрах и инерционными силами, вызванными движущимися частями. И эти циклические нагрузки на подшипник могут привести к его разрушению. Отсюда – высочайшие требования к материалам, из которого он производится.

Структура подшипников скольжения

Материалы подшипников скольжения

Материалы, из которых делают подшипники, должны обладать многими, иногда противоречивыми, свойствами.

• Усталостная прочность (максимальная нагрузка) – максимальная циклическая нагрузка, которую подшипник выдерживает в течение неограниченного числа циклов. Превышение этой нагрузки приводит к образованию усталостных трещин в материале.

• Сопротивление схватыванию (совместимость) – способность материала подшипника сопротивляться свариванию с материалом вала во время прямого физического контакта между ними.

• Износостойкость – способность материала подшипника сохранять свои размеры несмотря на присутствие абразивных частиц в масле, а также в условиях механического контакта с валом.

• Прирабатываемость – способность материала подшипника компенсировать небольшие геометрические дефекты вала и гнезда за счет незначительного локального износа или пластической деформации.

• Абсорбционная способность – способность материала подшипника захватывать мелкие чужеродные частицы, циркулирующие с маслом.

• Коррозионная стойкость – способность материала подшипника сопротивляться химическим воздействиям окисленных или загрязненных масел.

• Кавитационная стойкость – способность материала подшипника выдерживать ударные нагрузки, производимые схлопывающимися кавитационными пузырьками (пузырьки образуются в результате резкого падения давления в текущем масле).

Эксцентриситет подшипника скольжения

Соответственно длительная и надежная работа подшипника скольжения достигается соединением высокой прочности (усталостной прочности, износостойкости, кавитационной стойкости) с мягкостью (прирабатываемостью, сопротивлением схватыванию, абсорбционной способностью).

То есть материал должен быть одновременно и прочным, и мягким. Это звучит парадоксально, однако существующие подшипниковые материалы соединяют эти противоположные свойства – правда, с определенным компромиссом.

Для достижения этого компромисса используются композитные структуры, которые могут быть или слоистыми (мягкое покрытие, нанесенное на прочное основание) или дисперсными (мягкие частички, распределенные внутри прочной матрицы).

Биметаллические подшипники имеют стальное основание, обеспечивающее жесткость и натяг в тяжелых условиях повышенной температуры и циклических нагрузок.

Второй слой материала состоит из антифрикционного сплава. Его толщина относительно велика: она составляет около 0,3 мм. Толщина антифрикционного слоя – важная характеристика биметаллических подшипников, способных прирабатываться и приспосабливаться к относительно большим геометрическим дефектам. Биметаллический подшипник также обладает хорошей абсорбционной способностью, поглощая как мелкие, так и крупные включения в масле.

Обычно рабочий слой делают из алюминия, содержащего 6–20% олова в качестве твердого смазочного материала: именно олово обеспечивает антифрикционные свойства. Кроме этого, сплав часто содержит 2–4% кремния в виде мелких включений, распределенных в алюминии. Твердый кремний упрочняет сплав и обладает способностью полировать поверхность вала – поэтому его присутствие особенно важно при работе с валами из ковкого чугуна. Сплав может быть дополнительно упрочнен небольшими добавками меди, никеля, марганца, ванадия и других элементов.

Триметаллические подшипники, помимо стального основания, имеют промежуточный слой из медного сплава, содержащего 20–25% свинца в качестве твердой смазки и 2–5% олова для упрочнения меди.

Третий слой представляет собой покрытие на основе свинца, которое также содержит около 10% олова, повышающего коррозионную стойкость сплава и несколько процентов меди для упрочнения. Толщина покрытия составляет всего 12–20 мкм. Низкая толщина покрытия повышает его усталостную прочность, однако снижает антифрикционные свойства (прирабатываемость, абсорбционную способность, сопротивление схватыванию), особенно если мягкое покрытие было подверг­нуто износу. Между промежуточным слоем и свинцовистым покрытием наносится очень тонкий (1–2 мкм) слой никеля, служащий барьером, предотвращающим диффузию олова из покрытия в промежуточный слой.

Измерение высоты выступа стыка подшипника

Инновационные материалы для подшипников скольжения постоянно разрабатываются производителями подшипников. Это новые материалы, способные работать в тяжело нагруженных двигателях (дизельные двигатели с непосредственным впрыском топлива, двигатели с турбонаддувом), а также в гибридных и старт-стоп двигателях, в том числе:

• высокопрочные алюминиевые биметаллические материалы;

• прочные металлические покрытия для триметаллических подшипников;

• полимерные композитные покрытия, содержащие частицы твердых смазочных мате­риалов;

• бессвинцовые экологически чистые безвредные материалы.

Свойства подшипниковых материалов

Свойства материалов подшипников, характеризующие прочность и мягкость, сочетаются в различных пропорциях у разных материалов.

Отличные мягкие антифрикционные свойства триметалла ограничены толщиной покрытия (12 мкм). Если геометрический дефект или чужеродные частицы превышают толщину покрытия, ее антифрикционные свойства резко падают.

Мягкие свойства биметалла несколько ниже, чем у триметалла, однако они не ограничены толщиной покрытия, поэтому биметаллические подшипники способны прирабатываться к относительно крупным несоосностям и другим геометрическим дефектам. С другой стороны, усталостная прочность (максимальная нагрузка) биметаллических подшипников ниже (40–50 МПа), чем у триметаллических материалов (60–70 МПа). Также биметаллические подшипники без кремния хуже работают с чугунным валом.

Геометрические характеристики подшипников скольжения

Масляный зазор – это основной геометрический параметр подшипников скольжения. Он равняется разнице между внутренним диаметром подшипника и диаметром вала (внут­ренний диаметр подшипника измеряется под углом 90° к линии, разделяющей верхний и нижний вкладыши).

Величина масляного зазора – очень важный показатель. Большой зазор приводит к увеличению потока масла, что снижает его нагрев в подшипнике, однако вызывает неоднородное распределение нагрузки (она концентрируется на меньшей площади поверхности и увеличивает вероятность разрушения вследствие усталости). Также большой зазор производит значительную вибрацию и шум. А слишком маленький зазор вызывает перегрев масла и резкое падение его вязкости.

Типичные величины масляного зазора С: для пассажирских автомобилей Cмин = 0,0005D, Cмакс = 0,001D, для гоночных автомобилей Cмин = 0,00075D, Cмакс = 0,0015D (где D – диаметр вала).

Эксцентриситет является мерой, определяющей некруглость подшипника. Действительно, внутренняя поверхность подшипника не является абсолютно круглой. Она имеет форму, напоминающую лежащий на боку лимон. Это достигается за счет переменной толщины стенки подшипника, имеющей максимальное значение (Т) в центральной части и постепенно уменьшающейся в направлении стыка.

Принято измерять минимальное значение толщины (Te) на определенной высоте h для того, чтобы исключить зону выборки в области стыка. Разница между максимальным и минимальным значениями толщины называется эксцентриситетом: Т – Те.

Эксцентриситет, образованный переменной толщиной стенки вкладыша, добавляется к эксцентриситету, вызванному смещением вала относительно центра подшипника. Наличие эксцентриситета позволяет стабилизировать гидродинамический режим смазки за счет создания масляного клина с большим углом схождения. Рекомендуемые величины эксцентриситета: для пассажирских автомобилей 5–20 мкм, для гоночных автомобилей 15–30 мкм.

Посадочный натяг необходим для обеспечения надежной посадки подшипника в гнезде. Прочно посаженный подшипник имеет равномерный контакт с поверхностью гнезда – это предотвращает смещение подшипника во время работы, обеспечивает максимальный отвод тепла из области трения и увеличивает жесткость гнезда. Поэтому наружный диаметр подшипника и его периметр всегда больше диаметра гнезда и его периметра.

Поскольку прямое измерение наружного периметра подшипника – трудная задача, обычно измеряется другой параметр: высота выступа стыка (выступание). Высота выступа стыка равна разнице между наружным периметром половины подшипника и периметром половины гнезда.

Проверяемый вкладыш устанавливают в измерительный блок и прижимают с определенным усилием F, величина которого пропорциональна площади сечения стенки подшипника. Оптимальная величина высоты выступа стыка зависит от диаметра подшипника, жесткости и теплового расширения гнезда и температуры. Типичные значения высоты выступа стыка для подшипников диаметром 40–65 мм: для пассажирских автомобилей 25–50 мкм, для гоночных автомобилей 50–100 мкм.

Несмотря на самые совершенные конструкцию, материалы и технологии, в эксплуатации ДВС встречаются случаи износов и повреждений подшипников. Чтобы найти и устранить их причины, знание конструкции подшипников необходимо, но недостаточно. Об этом – в следующей статье.

Дмитрий Копелиович

abs-magazine.ru

Что такое вкладыш шатунный? Вкладыши коренные и шатунные

Коленчатый вал двигателя – это тело вращения. Он вращается в специальных постелях. Для его опоры и облегчения вращения применяются подшипники скольжения. Они изготовлены из металла со специальным антифрикционным напылением в форме полукольца с точной геометрией. Вкладыш шатунный работает, как подшипник скольжения для шатуна, который толкает коленчатый вал. Давайте подробнее познакомимся с этими деталями.

Функции

Детали вращения в устройстве двигателя внутреннего сгорания оснащаются подшипниками скольжения. Они выполняют различные задачи.

Так, коренные вкладыши необходимы для поддержки коленчатого вала и облегчения его вращения. Эти детали устанавливаются внутри блока цилиндров. Каждая деталь представляет собой полукольцо, а вкладыш состоит из двух половинок. Внутренняя поверхность имеет канавку – именно по ней поступает смазка. Также в теле вкладыша есть отверстие – оно необходимо для подачи масла к шейкам коленчатого вала.

Вкладыш шатунный необходим для обеспечения вращения шейки шатуна. Последний при работе двигателя заставляет коленчатый вал вращаться. Устанавливаются эти элементы в нижней головке шатунов.

Также можно выделить упорные кольца коленчатого вала – они призваны предотвратить осевые перемещения коленвала. Очень часто на разных моделях двигателей упорное кольцо является частью коренного вкладыша. Такая комбинированная деталь имеет особое название – вкладыш буртовой или фланцевый.

Втулки, установленные в верхней головке на шатуне, призваны обеспечить возможность для поршневого пальца. Он соединяет шатун и поршень. Имеются в ДВС и вкладыши распределительного вала. Они отвечают за поддержку и вращение распредвала. Детали можно увидеть в верхней части ГБЦ или в блоке цилиндров, где распредвал расположен внизу.

Вкладыши коренные и шатунные постоянно в процессе работы смазываются маслом – оно подается через технологические отверстия к поверхностям трения. Так обеспечивается гидродинамическое трение. Контакт между трущимися деталями отсутствует за счет масляной пленки между поверхностью вкладыша и рабочей поверхностью вала.

Особенности конструкции

Подшипники скольжения в ДВС составные и состоят из двух плоских полуколец, которые полностью охватывают коленчатый вал. Деталь имеет несколько элементов – это одно или два отверстия для подачи масла в каналы смазки, замки для фиксации вкладыша в постели, канавка для смазки.

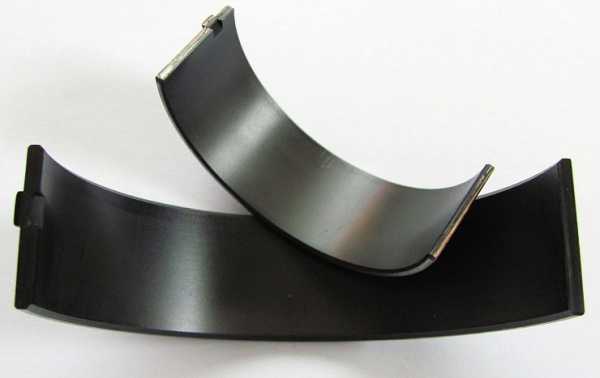

Вкладыш шатунный представляет собой многослойную конструкции. В основе лежит стальная пластина со специальным покрытием. Именно благодаря данному антифрикционному слою снижается трение. Покрытие чаще делается из мягких материалов и может состоять из нескольких слоев. Вкладыш сверху покрыт материалом меньшей мягкости, и благодаря такому покрытию деталь поглощает частицы износа коленчатого вала, предотвращается заклинивание и образование задиров и других дефектов. Конструктивно вкладыши шатунные и коренные можно разделить на биметаллические и триметаллические.

Биметаллические

Самыми простыми считаются биметаллические вкладыши. В основе лежит пластина из стали – толщина ее составляет на разных моделях ДВС от 0,9 мм до 4 мм. Коренной подшипник всегда более толстый, шатунный – более толстый. На пластину наносится антифрикционное напыление – его толщина составляет от 0,25 мм до 0,4 мм. Слой изготовлен из медно-свинцово-оловянных, медно-алюминиевых, медно-алюминиевого-оловянистого и других мягких сплавов. Алюминия и меди в данных сплавах содержится около 75%. Остальное – олово, никель, кадмий, цинк.

В биметаллических вкладышах толщина антифрикционного напыления – очень важное свойство. Они могут прирабатываться и приспосабливаться даже к большим геометрическим дефектам. Подшипник имеет хорошие адсорбционные способности.

Триметаллические

В триметаллических шатунных вкладышах, кроме антифрикционного напыления, имеется и третий слой. Его толщина совсем небольшая – всего 0,012-0,025 мм. Он обеспечивает защитные свойства детали и улучшает антифрикционные характеристики. Напыление изготовлено чаще всего из сплава свинцово-медно-оловявнного.

Чаще всего свинца в таких сплавах содержится до 90%. Олово повышает коррозионную стойкость. Медь необходима для упрочнения покрытия. За счет низкой толщины покрытия, повышается усталостная прочность, но снижается антифрикционные характеристики. Особенно это заметно, если мягкое покрытие изношено.

Геометрия

Естественно, размеры шатунных вкладышей для разных ДВС разные. Самый основной параметр – это масляный зазор. Он равен разности внутреннего диаметра вкладыша с диаметром вала. Также важный показатель – это величина масляного зазора. Если зазор сильно большой, то увеличивается поток масла, что снижает нагревание подшипника. Но масло также влечет неоднородное распределение нагрузки, что повышает вероятность разрушение подшипника по причине усталости. Большой зазор повлечет за собой шум при работе и вибрации. Маленький зазор вызовет перегрев моторного масла и снизит вязкость.

Посадочный натяг нужен, чтобы обеспечить надежную посадку шатунного вкладыша ВАЗ в его гнезде. Надежно и прочно посаженные подшипники равномерно контактируют с поверхностью посадочного места – это предотвратит возможность смещения подшипников в процессе работы. Также обеспечивается эффективный отвод тепла.

Причины замены

Показания для замены шатунных вкладышей – это их износ. Определить его можно по характерным признакам. Мы рассмотрим самые популярные причины неисправностей, износа, выхода из строя.

Инородные тела во вкладышах

Признаком попадания грязи будет локальные повреждения детали – дефекты на рабочей поверхности. Иногда случаются незначительные повреждения на обратной стороне. Мусор на поверхности – это первая причина дальнейшего износа. Устранить можно только с помощью замены.

Грязевая эрозия

Признаком данной неисправности будут задиры на поверхности, а также вкрапления грязи. В тяжелых случаях эрозия перемещается в область отверстия для смази. Среди причин на первом месте – плохое масло с грязью или абразивными примесями.

Усталость металла

Это может быть вызвано не только эксплуатацией дольше, чем нужно, но и высокими нагрузками на вкладыши шатунные КамАЗа. Среди признаков – вырванные частицы металла из тела вкладыша, особенно в тех местах, где нагрузка сильно высокая.

При эксплуатации двигателя на некачественных вкладышах возможен риск сильной перегрузки. Усилие перемещается на края деталей. Чтобы устранить неисправность и диагностировать ее, проверяют осевую форму шейки коленчатого вала, геометрию опор вкладыша. В данном случае имеет смысл установка качественного вкладыша.

labuda.blog

понятие, функции, особенности проверки и замены

Двигатель транспортного средства представляет собой сложный по своей конструкции агрегат, состоящий из тысяч различных деталей. Чтобы система ДВС работала сбалансировано, все элементы агрегата должны функционировать должным образом. В этой статье мы поговорим о вкладышах для ремонта коленвала: в чем заключается их предназначение, какая маркировка и как произвести замену компонентов.

Содержание

[ Раскрыть]

[ Скрыть]

Описание вкладышей коленвала

Все коренные и шатунные шейки коленвала имеют свои собственные размеры, речь идет о параметрах, которые принимают шейки после процесса шлифовки. Размеры этих элементов должны полностью соответствовать габаритам, которыми обладают ремонтные вкладыши коленвала. Соответственно, при покупке таких запчастей необходимо учитывать параметры своего транспортного средства, ведь каждый отдельный мотор имеет свои размеры.

Отработавшие свой ресурс вкладыши коленвала

К примеру, если вы являетесь владельцем классического автомобиля ВАЗ, то должны иметь в виду, что отечественные авто имеют четыре различных размера вкладышей. Это означает, что коленвал в принципе может быть расточен не более четырех раз. Также нужно учесть, что вкладыши коленвала имеют и наружный размер, который никогда не изменяется, а вот внутренний может регулироваться из-за увеличения толщины элементов.

Назначение вкладышей

По сути, коренные вкладыши коленчатого вала, вне зависимости от маркировки, выполняют роль подшипников, предназначенных для улучшения скольжения шатунов. Шатуны, как известно, предназначены для вращения коленвала под воздействием микровзрыва горючей смеси в камерах сгорания мотора. Поскольку элементы периодически изнашиваются, автомобилист должен своевременно выполнять их снятие и замену, что также должно сопровождаться расточкой вала.

Не секрет, что при работе двигателя внутренние узлы подвергаются высоким нагрузкам и скоростям вращения. Это означает, что мотору просто необходимо снизить трение, в противном случае агрегат может выйти из строя практически сразу. Чтобы показатель силы трения был значительно ниже, все необходимые компоненты внутри мотора функционируют в микронной пленке, которая является масляной.

Износившийся и новый вкладыш

Эта прослойка, которая обволакивает металлические компоненты агрегата, образовывается исключительно при достаточном давлении рабочей жидкости. В частности пленка всегда должна находиться между коренной шейкой коленвала и вкладышем, в результате чего показатель трения не такой высокий, как мог бы быть. Соответственно вкладыши, изготовление которых осуществляется из металла, представляют собой надежную защиту, которая позволяет повысить ресурс эксплуатации вала в целом.

Конструкция

Казалось бы, вкладыш коленвала — обычная деталь, но ее изготовление осуществляется с применением нескольких различных металлов.

Соответственно вкладыш состоит из нескольких слоев, которые мы рассмотрим ниже:

• изготовление первого слоя осуществляется из меди, ее процент может составлять от 69 до 75%;
• изготовление второго слоя осуществляется из свинца, его процент составляет от 21 до 25%;
• третий слой — олово, около 2-4%.

В целом общая толщина вкладыша составляет 250-400 микро. Следует отметить, что иногда для изготовления вкладыша применяется не медь, олово и свинец, а специализированный алюминиевый сплав. Маркировка в этом случае будет зависеть исключительно от производителя.

Виды

Что касается видов, то маркировка здесь будет зависеть от типа компонента.

В целом вкладыши для коленчатого вала подразделяются не несколько групп:

1. Коренные. Вне зависимости от маркировки, коренные вкладыши выполняют сходные функции. Они монтируются между коленчатым валом и тем местом, где этот вал проходит через корпус мотора.
2. Шатунные. Шатунные компоненты расположены непосредственно между шатунами и шейками вала.

В принципе вкладыши, как шатунные, так и коренные, производятся для каждого типа мотора, но все они различаются между собой по внутреннему диаметру. В зависимости от модели двигателя диаметры элементов будут различны, даже для одного двигателя. Как правило, разница в диаметре, то есть шаг, составляет 0.25 мм. Это значит, что размерный ряд деталей, составляется следующим образом: 0.25 мм, 0.5 мм, 0.75 мм и т.д.

Проверка и замена вкладышей

Когда нужно менять?

Поскольку коленвал функционирует в условиях высоких температурных и физических нагрузок, только подшипники могут удержать его на своей оси. Шейки, как коренные, так и шатунные, исполняют роль внутренних обойм, а вот вкладыши — наружных. Как и другие элементы мотора, вкладыши со временем изнашиваются, что приводит к необходимости их замены.

Физический износ является важным условием, при котором возникает необходимость снятия и замены элементов. Как бы автолюбитель не желал избежать износа, это невозможно. Эксплуатация транспортного средства с изношенными деталями может привести к выходу из строя двигателя.

Однако необходимость снятия и установки новых запчастей может возникнуть и в других случаях. К примеру, часто отечественные автолюбители сталкиваются с такой проблемой, как проворачивание вкладышей. Тонкая пластина элемента монтируется в специальную канавку, а снаружи выступы упираются в торцевые части подшипников. В некоторых случаях, когда нагрузки очень высокие, выступы не в состоянии удержать вкладыш, в результате чего последний проворачивается.

В этом случае дальнейшая работа двигателя внутреннего сгорания будет невозможной, эта неисправность возникает по следующим причинам:

• в результате использования очень вязкого масла;
• при отсутствии смазывающей жидкости или попадании в нее абразива;
• при очень малом натяге при монтаже крышек подшипников;
• если масло недостаточно вязкое;
• если двигатель регулярно эксплуатируется в условиях высоких нагрузок и перегрузок.

Признаки износа

Если вы уже поняли, что ремонт мотора вашего автомобиля неизбежен, то вам наверняка будет интересно выявить износ элементов. Чтобы определить замеры, вам потребуется микрометр, однако выявить поломку можно и визуально. В ходе осмотра вам также потребуется оценить возможность последующей расточки вала.

А вот если вкладыши начали проворачиваться, то их снятие и установка новых должна производиться как можно быстрее. Одним из признаков износа является громкий стук вала, снижение мощности двигателя, а также его регулярные попытки заглохнуть.

В том случае, если заклинили шейки, то движение на автомобиле будет невозможным. Так или иначе, но вам придется осуществить подробный осмотр элементов. Если на шейках будут выявлены волнообразные повреждения, которые в принципе можно прочувствовать и руками, то коленвалу необходимо расточка. Соответственно замена вкладышей коленвала в этом случае также будет необходимой. Если вы собрались покупать новые детали, то лучше это сделать после того, как мотор будет расточен, ведь если износ достаточно большой, то вы можете прогадать с размером.

Последовательность действий по замене

На сегодняшний день процедура снятия и установки вкладышей коленвала не особо популярна среди наших автомобилистов. Водители в большинстве случаев доверяют эту процедуру специалистам, но некоторые все же решаются на то, чтобы произвести замену элементов в домашних условиях. Мы рекомендуем осуществлять ремонт своими руками только в том случае, если вы имеете хоть какие-то знания.

В целом процесс замены вкладышей описан ниже:

1. Перед тем, как приступить к замене компонентов, необходимо проверить наличие зазора между валом и вкладышем. Чтобы сделать это, вам потребуется использовать калиброванную пластиковую проволоку, которая находится на шейке. Затем крышка с элементов устанавливается и затягивается с необходимым усилием, в данном случае этот показатель составляет 51 Нм. Все замеры следует производить с помощью динамометрического ключа.
   Когда крышка демонтирована, показатель зазора будет соответствовать степени сплющивания проволоки. Для оценки нужного параметра следует использовать номинальный зазор, данный показатель должен быть указан в сервисном мануале к вашему авто. В том случае, если при проверке зазора вы выявили, что он больше того, который указан вашим автопроизводителем, то вкладыши придется менять. Покупка вкладышей осуществляется строго в соответствии с вашей моделью авто, если зазор слишком большой, то покупайте детали только после расточки вала.
2. Когда все зазоры были замерены, необходимо будет демонтировать шатуны со всех шеек. Затем снимается коленчатый вал и осуществляется его расточка. Непосредственно сам процесс шлифовки должен происходить на центростремителе. Естественно, такое устройство вряд ли найдется в гараже у рядового автомобилиста, поэтому процедуру шлифовки все же лучше будет доверить профессионалам.
   Когда коленвал расточен, приступаете к выбору ремонтных вкладышей. В этом случае вам опять придется воспользоваться микрометром, затем осуществите примерку вкладышей вала. Снимая старые вкладыши, обратите внимание на их состояние — возможно, их выход из строя обусловлен внешними механическими воздействиями. Чтобы неисправность не повторилась через некоторое время, причину желательно устранить, разумеется, если она в принципе есть. Ведь как вы помните, выход из строя вкладышей может быть следствием физического износа.
3. Только после того, как вы окончательно выбрали запчасти для ремонта, можно приступить к процессу установки коленчатого вала. Все действия по монтажу осуществляются в обратной последовательности, все должно быть сделано правильно и строго в соответствии с требованиями автопроизводителя. Только когда все компоненты будут установлены на свое место, можно закрутить крышки коренных подшипников.
4. После этого приступаете к процедуре монтажа непосредственно самих вкладышей вала, а также шатунов. В целом этот процесс не должен занять много времени и сил. Ремонтные вкладыши необходимо смазать моторной жидкостью, после чего закручиваются их крышки. Собственно, сам монтаж довольно прост, если не считая подготовительные процессы.

Всегда при эксплуатации своего «железного коня» помните о том, что коленчатый вал является одним из самых дорогих в плане ремонта и замены узлов. Тем более, что он испытывает очень серьезные нагрузки при функционировании. Соответственно вам, как водителю, необходимо принимать все меры для того, чтобы увеличить его ресурс службы. И немаловажной процедурой для этого является расточка, которая должна осуществляться вовремя. Если процесс расточки выполнен правильно, то все шейки будут гладкими, соответственно, они смогут выдерживать сильные нагрузки при эксплуатации.

Также учитывайте и то, что мотор транспортного средства является достаточно сложным по своей конструкции агрегатом. И хотя некоторые специалисты могут разобрать и собрать его своими руками даже с закрытыми глазами, демонтаж и монтаж коленчатого вала все же требует специфических навыков. Поэтому при отсутствии хорошего опыта мы не рекомендуем вам браться за это дело. Ведь перетянув или недотянув вкладыши при установке, можно вновь столкнуться с проблемой их проворачивания.

 Загрузка …

Видео «Меняем вкладыши коленвала в домашних условиях»

На примере автомобиля Форд Транзит предлагаем вам ознакомиться с процессом замены вкладышей коленвала.

avtozam.com

возможные причины, описание и особенности решения проблемы

Часто на многочисленных форумах, посвященных автомобильной тематике, можно прочитать темы о стуках в двигателе или о провернутых вкладышах. Это аварийная ситуация в ДВС. Когда говорят, что провернуло вкладыш, это значит, что подшипники скольжения на коленчатом валу и на шатунах вырвало из посадочного места и они пришли в негодность. Это серьезная поломка, которая случается достаточно часто. Автолюбители видят причину в низкокачественных моторных маслах от неизвестного производителя.

Но причин значительно больше, и они напрямую не связаны со смазкой и ее качеством. В доказательство этому есть множество примеров, когда коренные вкладыши выходят из строя, если в двигатель залито брендовое оригинальное масло. Или наоборот – подшипники работают не одну сотню тысяч километров на маслах среднего качества. Давайте разберемся, почему проворачивает вкладыши коленчатого вала, какие факторы на это влияют и что является главной причиной этого явления.

Шатунный вкладыш – что это?

В ДВС есть одна очень высоконагруженная деталь. Это коленчатый вал. Элемент устанавливается не на традиционные подшипники. Из-за конструктивных особенностей используются подшипники скольжения. Конструкция этих самых деталей может быть разной. Но постоянное усовершенствование двигателей привело к тому, что сейчас используется лист из стали, покрытый специальным антифрикционным слоем.

Это и есть шатунный вкладыш. Данные элементы установлены в специальных местах – постелях. Вкладыши зафиксированы. Необходимость в фиксации этих деталей связана с тем, что на них имеются отверстия для движения масла. Они обязательно должны соответствовать аналогичным в постелях. Также при помощи фиксации обеспечивается трение на специальных, предназначенных для этого поверхностях. Шатунный вкладыш – это своего рода защитный элемент, благодаря которому значительно увеличивается срок эксплуатации коленчатого вала.

Разница между коренными и шатунными вкладышами

Необходимо знать, что есть два вида вкладышей. Это шатунные и коренные. Первые находятся между шатуном и шейкой коленвала. Коренной элемент похож на первый по своему предназначению. Однако он располагается там, где коленчатый вал проходит в корпусе двигателя. Вкладыши отличаются по своим размерам. Габариты зависят от типа ДВС, для которого конкретная деталь изготовлена. Существуют и специальные ремонтные вкладыши. Они отличаются от оригинальных новых, установленных в двигателе. Ремонтные вкладыши различаются лишь отметками, кратными 0,25 мм. Так, их размеры примерно такие – 0,25 мм, 0,5 мм, 0,75 мм, 1 мм.

Причины проворачивания вкладышей

Итак, коленчатый вал – это деталь, которая работает в жестких условиях, и ей приходится выдерживать колоссальные нагрузки в условиях экстремальных температур. Чтобы механизм надежно удерживался на оси и мог обеспечивать правильную работу всего кривошипно-шатунного механизма, необходимы вкладыши. Шейки на валу работают в качестве внутренней обоймы. Вкладыши – в качестве наружной.

В блоке ДВС имеются каналы для подачи смазки под давлением. За счет масляной пленки, которая обволакивает вкладыши, коленчатый вал может вращаться. Почему же автовладельцы сталкиваются с ситуациями, когда в двигателе провернуло вкладыши коленвала? Есть несколько возможных причин. Давайте рассмотрим их ниже.

Механический износ

Первая причина, по которой при ремонте двигателя проводят замену коренных и шатунных вкладышей, это выработка. Изнашиваются детали вследствие механических нагрузок. Многие пытаются сберечь вкладыши, однако это бесполезно. Здесь замешана физика, а физические процессы по-другому работать не могут. Износ неизбежен. Антифрикционный слой на вкладыше со временем стирается. Это ведет к свободному ходу коленвала. Появляются люфты. В результате этого снижается давление масла, причем вполне существенно. На большинстве двигателей, которые отличаются высокой надежностью, если провернуло вкладыш, это говорит об их износе.

Проворачивание шатунных вкладышей коленвала

Это тоже одна из популярных неисправностей. С такой проблемой столкнулось много автовладельцев. А вот о причинах знают далеко не все. Разберемся, что же случается с элементом. Пластина шатунных вкладышей достаточно тонкая.

Она устанавливается на специальное посадочное место. Наружные стенки на полукольцах имеют специальные выступы, которые еще в необкатанном и неразработанном двигателе упираются во фронтальную часть блока цилиндров. В определенный момент посадочное место просто не может удержать шатунный вкладыш. В результате типичная ситуация – провернуло вкладыш. Пластина не просто проворачивается, но и прилипает к шейке коленчатого вала. В этом случае мотор глохнет и больше не заведется.

Причины поломок шатунных вкладышей

Специалисты по ремонту двигателей внутреннего сгорания видят несколько причин, по которым подшипники скольжения проворачиваются. Зачастую это связано с излишне густым маслом, в которое попадают частички металла. Смазка со стружкой оказывает на вкладыши абразивное воздействие. Нередко случается и полное отсутствие масла. Особенно этим страдают автомобили с изношенными маслосъёмными кольцами. Часть смазки просто уходит «в трубу». В результате провернуло вкладыш и двигатель отправляется на ремонт. Могут быть недостаточно затянуты между собой крышки подшипников. И, наконец, еще одна причина. Это слишком жидкое масло. Особенно такие продукты вредны для моторов, работающих под высокими нагрузками.

Нарушение натяга

Если провернуло вкладыши, причины могут быть и в этом. В серийных автомобилях, собранных на заводе квалифицированными специалистами, такого не будет. А вот если мотор уже ремонтировали, то, скорее всего, подбор вкладышей был выполнен неверно и натяг нарушился.

Когда мотор работает, вкладыши испытывают повышенный момент трения. Этот момент стремится провернуть вкладыш. А из-за пониженного усилия, которое удерживает деталь на месте, риск проворачивания увеличивается в разы. Под действием неравномерной нагрузки, слабая посадка подшипника трения заставляет вкладыш вибрировать. Также нарушается смазочная пленка. В результате деталь проворачивается, а удерживающий порожек не в состоянии воспрепятствовать этому.

Как определить поломку

При проворачивании коренных вкладышей тут же выходит из строя коленчатый вал и блок цилиндров. В случае проворачивания шатунных подшипников, из строя выйдет сам шатун, колневал, а также блок цилиндров. В результате автовладельцу может помочь только капитальный ремонт мотора. Эту поломку можно определить. Существуют некоторые признаки провернутых вкладышей. Один из них – это характерный металлический стук по всему мотору.

Он не прекращается даже на холостых оборотах, а с повышением нагрузки он стучит еще интенсивнее. Еще один признак – низкое давление масла. Если двигатель холодный, тогда звуков может не быть. Если ситуация безвыходная, мотор заглохнет, и оживить его можно только ремонтом.

Ремонт и последствия

Типичная ситуация – провернуло вкладыши. Что делать? Решить проблему можно по-разному, в зависимости от характера повреждений. В некоторых случаях можно обойтись заменой вкладышей со шлифовкой коленвала. В сложных ситуациях ремонт будет значительно дороже.

Если провернулся шатунный вкладыш, то в современных двигателях это не является серьезной проблемой. Но это не касается коренного. Часто случается ситуация, что поврежденный вкладыш просто меняется, и мотор работает дальше. Специалисты не рекомендуют такой подход. Ресурс восстановленной таким образом пары шатун-шейка коленчатого вала может сильно сократиться. Гораздо более приемлемый вариант – это замена шатуна, с которым случилась проблема. Также если провернуло вкладыши (ВАЗ-2172 в том числе), обязательно ломается и замок на шатуне. Более оптимально будет расточить коленвал под следующий ремонтный размер и выполнить полную замену вкладышей и шатунов. Шлифовать вал после проворачивания необходимо в обязательном порядке. На шейке механизма образовываются задиры. Только так можно добиться нужного состояния поверхности и двигатель будет работать правильно.

Что в итоге

Если в моторе что-то застучало, то это сигнал к немедленному прекращению эксплуатации автомобиля. Не стоит заводить мотор. Скорее всего, внутри двигателя провернутые вкладыши. Ремонт этой поломки может быть достаточно дорогим. Нужно учесть, что на ресурс элементов влияют и температурные режимы работы мотора. Не стоит перегревать двигатель. Что касается масла, то безопаснее всего использовать те продукты, которые полностью соответствуют требованиям и допускам производителя.

Заключение

Итак, мы выяснили, по каким причинам происходит проворачивание вкладышей коленчатого вала. Чтобы исключить поломку, не держите двигатель подолгу на высоких оборотах, вовремя меняйте масло, фильтры и соблюдайте температурные режимы работы мотора.

fb.ru
