Коробка передач автомобиля ГАЗ-66

Категория:

   Устройство автомобиля

Публикация:

   Коробка передач автомобиля ГАЗ-66

Читать далее:



Коробка передач автомобиля ГАЗ-66

Коробка передач четырехступенчатая, с синхронизатором на 3—4-й передачах. Передаточные отношения коробки: на первой передаче 6,55; на второй 3,09; на третьей 1,71; на четвертой 1,0; на передаче заднего хода 7,77. Коробка передач крепится к картеру сцепления шпильками.

Основные части коробки: картер с крышкой, первичный вал с шестерней и подшипниками, промежуточный вал с шестернями и подшипниками, вторичный вал с шестернями и подшипниками, синхронизатор, блок шестерен заднего хода с осью, механизм переключения передач.

Чугунный картер сверху закрывается крышкой, а в боковых стенках имеет люки для подсоединения коробки отбора мощности; при ее отсутствии люки закрываются крышками. На левой стенке картера имеется пробка контрольно-наливного отверстия, а внизу пробка для слива масла. На дне картера установлен грязеуловитель, а в крышке заднего подшипника вторичного вала — сапун.

Рекламные предложения на основе ваших интересов:

Первичный вал изготовлен заодно с шестерней и передним концом опирается на шариковый подшипник, установленный в расточке коленчатого вала. Передней опорой вторичного вала является роликовый подшипник, установленный в расточке первичного вала. Внутренние кольца шариковых подшипников фиксируются на валах гайками, а наружные кольца — с помощью разрезных упорных колец, зажимаемых между крышками подшипников и картером.

Промежуточный вал изготовлен заодно со своими шестернями. На шлицах вторичного вала установлена шестерня первой передачи и заднего хода; шестерни второй 11 и третьей 21 передач этого вала установлены свободно, в их отверстия запрессованы бронзовые втулки. Шестерня второй передачи имеет на ступице зубчатый венец, а шестерня третьей передачи, кроме того, имеет конус.

Рис. 1. Коробка передач автомобиля ГАЗ-66:
1 — картер; 2 — шестерня привода промежуточного вала; 3 — промежуточный вал; 4 — шестерня первичного вала; 5 — вторичный вал; 6 — первичный вал; 7 — синхронизатор; 8 — крышка картера; 9 — шток переключения первой и второй передач; 10 — фиксатор; 11, 20 — шестерни второй передачи; 12 — рычаг; 13 — шток переключения третьей и четвертой передач; 14, 19 — шестерни первой передачи; 15 — шток включения передачи заднего хода; 16 — сапун; 17 — блок шестерен заднего хода; 18 — ось блока шестерен заднего хода; 21, 22—шестерни третьей передачи; 23— сливная пробка; 24 — пробка контрольно-заливного отверстия; 25 — плунжер замкового устройства; 26 — штифт; 27 — предохранитель от случайного включения передачи заднего хода

Уплотнение вторичного вала обеспечивается резиновым сальником, течь масла из картера в месте выхода первичного вала предотвращается внутренней маслосгонной канавкой, выполненной в крышке подшипника.

Блок шестерен заднего хода вращается на оси, запрессованной в заднюю стенку и прилив картера. В отверстии блока имеется бронзовая втулка.

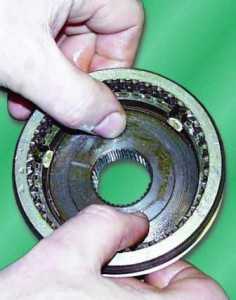

Рис. 2. Синхронизатор коробки передач автомобиля ГАЗ-66:
1 — блокировочные кольца; 2 — сухари; 3 — ступица; 4 — муфта; 5 — проволочное кольцо: 6— вилка; 7 — ведомый вал коробки передач

Шестерни блока, а также шестерня первой передачи и заднего хода прямозубые, остальные все шестерни коробки косозубые.

Синхронизатор служит для бесшумного переключения передач путем выравнивания угловых скоростей включаемых элементов. В рассматриваемой коробке установлен инерционный синхронизатор с блокировочными кольцами. Он состоит из ступицы, муфты, двух блокировочных колец, трех сухарей, двух проволочных колец. Ступица устанавливается на шлицах вторичного вала и фиксируется гайкой. На ступице нарезаны наружные зубья и пазы под сухари. Муфта расположена на зубьях ступицы и в среднем положении удерживается сухарями, выступы которых входят во внутреннюю кольцевую канавку муфты. Сухари прижимаются к муфте упругими кольцами. Бронзовые блокировочные кольца имеют наружные зубья со скосами и впадины под сухари; ширина впадин несколько больше ширины сухарей.

Работает синхронизатор следующим образом. При перемещении муфты усилие через сухари передается на одно из блокировочных колец, которое вместе с муфтой перемещается относительно ступицы в сторону включаемой шестерни до соприкосновения с ее конической поверхностью. Вследствие разности угловых скоростей включаемой шестерни и ведомого вала на конических поверхностях возникает сила трения, которая поворачивает блокировочное кольцо до упора его в сухари. При этом зубья блокировочного кольца станут напротив зубьев муфты и дальнейшее перемещение муфты становится невозможным. После выравнивания угловых скоростей шестерни и синхронизатора сила, сместившая блокировочное кольцо, исчезает; под действием усилия водителя оно вернется в первоначальное положение, чему способствуют скосы на зубьях муфты и кольца. После этого муфта свободно проходит между зубьями блокировочного кольца и соединяется с зубьями малого венца включаемой шестерни, Включение передачи должно происходить бесшумно,

Механизм переключения передач расположен в крышке коробки и состоит из рычага, трех штоков с вилками, трех фиксаторов, замкового устройства и предохранителя от случайного включения заднего хода.

Фиксаторы предотвращают возможность самопроизвольного включения или выключения передач.

Замковое устройство не допускает одновременного включения двух и более передач. Это устройство расположено в канале между штоками и состоит из двух плунжеров и штифта. Плунжеры находятся в лунках штоков, а штифт в отверстии среднего штока. При перемещении крайнего штока плунжер выходит из его лунки, входит в лунку среднего штока и через штифт перемещает другой плунжер в лунку второго крайнего штока. Тем самым средний и второй крайний штоки оказываются в запертом положении. При перемещении среднего штока оба плунжера выходят из его лунок и входят в лунки крайних штоков, запирая их.

При включении передачи заднего хода водитель дополнительно преодолевает сопротивление пружины предохранителя, что предотвращает возможность случайного включения заднего хода при движении вперед.

Работа коробки передач. При включении первой передачи водитель перемещает верхний конец рычага на себя и вперед, при этом нижний конец рычага входит в переводную головку штока первой передачи и перемещает его назад. Это движение через вилку передается шестерне, которая, перемещаясь по шлицам вала, входит в зацепление с шестерней первой передачи промежуточного вала. Крутящий момент передается через пару шестерен на промежуточный вал и через пару шестерен первой передачи на вторичный вал. В обеих парах шестерен крутящий момент увеличивается, а скорость вращения уменьшается.

На второй передаче шестерня перемещается вперед и своими внутренними зубьями соединяется с малым зубчатым венцом шестерни. Крутящий момент передается через пары шестерен и через ступицу шестерени на вторичный вал.

На третьей передаче водитель перемещает муфту синхронизатора назад. После выравнивания угловой скорости шестерни с угловой скоростью вторичного вала синхронизатор соединяет шестерню с валом. Крутящий момент передается через пары шестерен и синхронизатор на вторичный вал.

На четвертой передаче при помощи синхронизатора соединяются между собой первичный и вторичный валы, крутящий момент передается с одного вала на другой напрямую, без из« менения.

На передаче заднего хода водитель перемещает вперед блок шестерен заднего хода, его передняя шестерня соединяется с шестерней первой передачи вторичного вала, а задняя шестерня с шестерней первой передачи промежуточного вала. Крутящий момент передается через шестерни 2 и 4 на промежуточный вал, через шестерню на переднюю шестерню блока и от задней шестерни блока на шестерню вторичного вала. В этом случае в работе участвуют три пары шестерен, первичный и вторичный валы вращаются в разные стороны.

Смазка трущихся поверхностей коробки осуществляется разбрызгиванием вращающимися шестернями масла, налитого в картер. В коробку передач заправляется 3,5 л (с коробкой отбора мощности 4,2 л) масла.

На автомобиле ГАЗ-53А коробка передач такая же, как и на ГАЗ-66. Отличие состоит в том, что в крышке заднего подшипника вторичного вала установлен привод спидометра, а рычаг переключения передач имеет другую форму.

Рекламные предложения:


Читать далее: Коробка передач автомобиля ЗИЛ-131

Категория: - Устройство автомобиля

Главная → Справочник → Статьи → Форум


stroy-technics.ru

Разборка коробки передач автомобилей ГАЗ-66, ГАЗ-66-02, ГАЗ-53.

Страница 1 из 3

Коробка передач (рис. 1) имеет четыре передачи вперед и одну назад.

В коробке передач применены шестерни постоянного зацепления на второй, третьей и четвертой передачах

На третьей и четвертой передачах установлен синхронизатор инерционного типа, состоящий из скользящей муфты, ступицы. двух блокирующих колее и трех сухариков, прижатых к муфте двумя пружинными кольцами.

Для увеличения жесткости и повышения точности установки зубчатых венцов промежуточный вал выполнен неразъемным в виде блока четырех шестерен. Кроме того, для получения плавного зацепления и бесшумной работы коробки передач шестерни постоянного зацепления выполнены с косыми зубьями.

Коробки передач автомобилей ГАЗ-66 и ГАЗ-66-02 отличаются от коробки передач автомобиля ГАЗ-53А устройством задней крышки (отсутствуют шестерни привода спидометра, которые установлены в раздаточной коробке).

Кроме того, картер коробки передач автомобиля ГАЗ-66-02 имеет более точный допуск на размер от оси блока шестерен промежуточного вала до привалочной плоскости люка, на который устанавливают коробку отбора мощности.

Техническое обслуживание коробки передач

Техническое обслуживание коробки передач заключается в проверке крепления, поддержании требуемого уровня смазки и в периодической смене масла в картере.

Неисправности коробки передач и способы их устранения

- Причины неисправности

Способ устранения

Шум при работе коробки передач:

- Слабая затяжка крепежных болтов

Завернуть болты

- Износ или повреждение деталей

Разобрать коробку передач и заменить изношенные детали

Шум при переключении  передач:

- Причиной этого дефекта является неисправная работа синхронизатора в результате износа резьбы на конических поверхностях блокирующих колец и исчезновения зазора между торцами блокирующего кольца и прямозубого венца соответствующей шестерни

Проверить щупом зазор, для чего снять верхнюю крышку коробки и прижать блокирующее кольцо муфтой к конусу шестерни. Если зазор окажется меньше 0,3 мм, блокирующие кольца следует заменить новыми

Трудное переключение передач:

- Неправильная регулировка хода педали сцепления или сцепления

Отрегулировать сцепление и привод

- Заедание в приводе коробки передач вследствие погнутости или износа деталей привода

Осмотреть детали привода и заменить неисправные детали

- Износ деталей механизма коробки передач

Заменить изношенные детали

- Заедание в скользящих шлицевых соединениях муфты со ступицей синхронизатора и ведомого вала с шестерней первой передачи и заднего хода

Заменить неисправные детали

- Заедание шестерен вследствие частого переключения коробки передач с высших передач на низшие

Примечание. Из-за частого и шумного переключения со второй передачи на первую могут преждевременно износиться торцы зубьев, и привести к затруднительному включению первой передачи.

Заменить неисправные детали

Самовыключение передач при движении автомобиля:

- Неправильное включение передачи: при включении передачи педаль сцепления отпущена раньше, чем произошло полное зацепление шестерни

Правильно включить передачу

- Перекосы зубьев шестерен в результате износа следующих деталей:

- вилок переключения;

- муфты синхронизатора и шестерни включения первой передачи заднего хода;

- канавок для вилок на муфте синхронизатора и шестерни включения первой передачи и заднего хода;

- подшипников ведущего, ведомого и промежуточного валов и их стопорных колец

Заменить изношенные детали

- Сильный износ вилок и штоков переключения, а также ослабление крепления вилок на штоках

Заменить изношенные штоки и вилки, обеспечив требуемое крепление вилок на штоках

- Слабая затяжка гаек крепления коробки передач и ведомого вала. Если ведомый вал имеет осевое перемещение, то это может привести к самовыключению передач

Затянуть гайки

Течь масла из коробки передач:

- Слабая затяжка болтов крепления верхней крышки (течь масла между крышкой и картером)

Затянуть болты

- Повреждение крышек подшипников и их прокладок

Заменить изношенные детали

- Неудовлетворительная работа сапуна (облипание его грязью)

Очистить сапун от грязи или заменить новым

- Образование трещин в картере и верхней крышке

Заменить детали с трещинами

- Износ сальника

Заменить сальник

Повреждение подшипника ведомого вала:

- Нарушение балансировки карданного вала

Проверить балансировку карданного вала, состояние карданов и подшипника промежуточной опоры на автомобиле ГАЗ-53А

Разрушение подшипника ведущего вала:

- Слабая затяжка болтов крепления крышки подшипников

Затянуть болты крепления крышки

- Неправильная сборка коробки передач и сцепления

Правильно собрать коробку передач и сцепление

autoruk.ru

Коробка передач автомобиля ГАЗ-66

______________________________________________________________________________

Коробка передач автомобиля ГАЗ-66

Коробка передач ГАЗ-66 механическая, имеет четыре передачи для движения вперед и одну для движения назад. Первичный вал 1 (рис.1) коробки передач изготовлен заодно с косозубой шестерней. Он установлен в передней стенке картера.

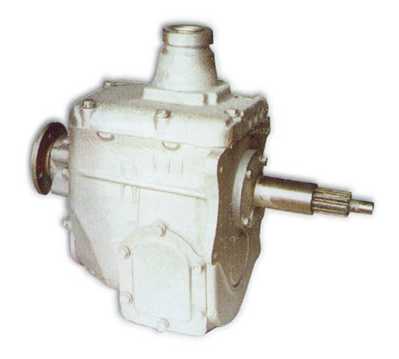

Рис. 1. КПП ГАЗ-66

1— первичный вал; 2 — фиксатор; 3 — рычаг переключения передач; 4 и 11 - шестерни третьей передачи; 5 и 10 — шестерни второй передачи; 6 и 8 — шестерни первой передачи и заднего хода; 7 — вторичный вал; 9 — блок шестерен заднего хода; 12 — картер; 13 — шестерня постоянного зацепления; 14 —промежуточный вал; 15 — муфта

На переднем конце вторичного вала коробки передач ГАЗ-66 на шлицах установлена муфта 15, которая служит для включения третьей и четвертой передач.

В средней части вторичного вала коробки передач ГАЗ-66 свободно вращаются шестерни второй 5 и третьей 4 передач, а по шлицам перемещается шестерня 6 первой передачи и заднего хода.

Промежуточный вал 14 представляет собой блок четырех шестерен: три косозубых 10, 11, 13 и одна прямозубая 8. С левой стороны по ходу автомобиля на неподвижной оси установлен блок 9 шестерен заднего хода, который вращается на роликовых подшипниках.

Включение передач для движения вперед осуществляется перемещением по вторичному валу муфты или шестерни первой передачи, а включение передачи заднего хода — перемещением по оси блока шестерен заднего хода и введением их в зацепление с соответствующими шестернями.

Переключение передач КПП ГАЗ-66 производится посредством рычага 3. Рычаг имеет пять положений соответственно передачам, на которых движется автомобиль.

Маслоналивное отверстие находится с левой стороны картера на высоте, соответствующей нормальному уровню смазки. Для слива масла имеется отверстие в нижней части картера.

Оба отверстия закрываются резьбовыми пробками. Уход за коробкой передач ГАЗ-66 заключается в проверке ее крепления, поддержании нормального уровня смазки и своевременной ее замены.

Разборка коробки передач ГАЗ-66

Отвертывают и снимают верхнюю крышку коробки передач ГАЗ-66 в сборе и прокладку. Отвертывают гайку крепления муфты вторичного вала и снимают шайбу, муфту с барабаном стояночного тормоза. Затем отвертывают два винта и снимают с муфты барабан.

Отворачивают болты крепления стояночного тормоза к задней крышке КПП ГАЗ-66 и снимают последовательно маслоотражатель с прокладкой, стояночный тормоз, отражатель щита тормоза. Расшплинтовывают и снимают шайбу и рычаг с пальца рычага привода стояночного тормоза.

Отвертывают болт крепления стопорной пластины штуцера и снимают пластину. Вынимают из задней крышки штуцер и ведомую шестерню привода спидометра. Отвертывают болты, снимают крышку вторичного вала, прокладку и ведущую шестерню спидометра, сапун и выпрессовывают сальник. Отвертывают болты, снимают крышку первичного вала и ее прокладку.

Отвертывают болты, снимают крышку и прокладку люка отбора мощности.

Выпрессовывают первичный вал КПП ГАЗ-66 в сборе с подшипником. Для этого поворачивают вал так, чтобы вырез прямозубого венца располагался внизу по отношению плоскости верхнего люка. В съемник ввертывают шпильку с бойком и ручкой.

Устанавливают губки так, чтобы между ними образовалось отверстие, надевают на первичный вал и сжимают губки винтом. Придерживая съемник за ручку ударами бойка, выпрессовывают первичный вал из картера коробки передач.

Выбивают из картера КПП ГАЗ-66 подсобранный вторичный вал. Затем с помощью вкладышей, вращая винт, спрессовывают подшипник, вынимают из картера подсобранный вторичный вал. Снимают стопорные кольца шариковых подшипников первичного и вторичного валов.

Отвертывают болты, снимают заднюю крышку промежуточного вала, прокладку и упорную пластину оси заднего хода. Для снятия шарикового подшипника промежуточного вала выбивают переднюю заглушку и выдвигают вал назад. Раскернивают и отвертывают гайку подшипника, после этого спрессовывают задний подшипник промежуточного вала.

Вынимают из картера коробки передач ГАЗ-66 промежуточный вал с внутренним кольцом роликового подшипника в сборе.

Снимают с промежуточного вала внутреннее кольцо роликового подшипника. Выпрессовывают из картера наружное кольцо роликового подшипника промежуточного вала.

Устанавливают съемник на заднюю плоскость картера коробки передач ГАЗ-66, винт с помощью штифта ввертывают в ось блока шестерен заднего хода. Вращая гайку съемника ключом почасовой стрелке, выпрессовывают ось и вынимают блок шестерни заднего хода.

Разборка первичного вала КПП ГАЗ-66

Снимают стопорное кольцо и вынимают упорное кольцо и ролики переднего подшипника вторичного вала. Раскернивают и отвертывают гайку крепления шарикового подшипника. Затем с помощью вкладышей спрессовывают подшипник.

Разборка вторичного вала КПП ГАЗ-66

Снимают с вала шестерню 1 передачи и заднего хода. Снимают стопорное кольцо крепления ступицы муфты 3 и 4 передач. Снимают муфту 3 и 4 передач и спрессовывают ступицу. Для этого съемник собирают с короткими шпильками и с помощью вкладышей спрессовывают ступицу.

Снимают последовательно: шестерню 3-ей передачи, распорную втулку, упорную шайбу, шестерню передачи. Вынимают из распорной втулки стопор.

Разборка верхней крышки КПП ГАЗ-66

Вывертывают выключатель фонарей заднего хода, снимают прокладку. Вынимают заглушки из отверстий под плунжеры и штоки.

Выбивают из горловины два штифта. Снимают коническую пружину. Расшплинтовывают и отвертывают стопорный винт вилки включения 1 и 2 передач. Выбивают штифт переводной головки и вынимают шток.

Расшплинтовываюти отвертывают стопорный винт вилки включения и передач и вынимают шток. Вынимают из него стопорный палец. Выбивают из вилки и переводной головки заднего хода стопоры.

Снимают со штока переключения заднего хода коробки передач ГАЗ-66 вилку и переводную головку, вынимают шток. Вынимают из отверстий крышки плунжеры и шарики фиксаторов штоков.

Разборка переводной головки штока заднего хода - Отвертывают стопор пружины. Вынимают пружину и предохранитель.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Каталоги запасных частей и сборочных деталей

avtoremtech.ru

Сборочные узлы и механизмы коробки передач ГАЗ-66

______________________________________________________________________________________________________

Коробка передач ГАЗ-66 в сборе

201497-П29 Болт М10-6gх25 ОСТ 37.001.123-96

201505-П8 Болт М10-6gх45

216298-П2 Шпилька М14х1,5-4hх32

250551-П8 Гайка М14х1,5

252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75

252178-П29 Шайба 2-14 ОСТ 37.001.145-75

52-1702016 Прокладка верхней крышки коробки передач

66-11-1700010 Коробка передач ГАЗ-66 в сборе

66-11-1702010 Крышка в сборе

КПП ГАЗ-66 и коробка отбора мощности в сборе

216257-П29 Шпилька М10х(1,5-Сп/1-4h)х22 ОСТ 37.001.180-96

252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75

292779-П29 Гайка М10х1-4Н5Н

66-02-4207010-01 Коробка отбора мощности в сборе

66-12-1700008 Коробка передач с коробкой от бора мощности в сборе

66-12-1700010 КПП ГАЗ-66 в сборе

Запасные части картера и крышки коробки передач ГАЗ-66

201435-П29 Болт М10-6gХ20

201457-П29 Болт М8-6gх22 ОСТ 37.001.123-96

201495-П29 Болт М10-6gх20 ОСТ 37.001.123-96

201497-П29 Болт М10-6gх25 ОСТ 37.001.123-96

252136-П29 Шайба 10Т

252136-П29 Шайба 10Т

252136-П29 Шайба 10Т

252136-П29 Шайба 10Т

252155-П29 Шайба пружинная 8

296576-П Пробка КГ 1/2"

298429-П Сапун в сборе К1/8"

51-1701210-А Манжета в сборе

52-1701020 Крышка люка отбора мощности коробки передач

52-1701021 Прокладка крышки люка отбора мощности коробки передач

52-1701040 Крышка подшипника первичного вала коробки передач ГАЗ-66

52-1701042-02 Прокладка крышки

52-1701068-А Заглушка переднего подшипника блока шестерен промежуточного вала

52-1701070-01 Крышка

52-1701075 Прокладка крышки заднего подшипника промежуточного вала коробки передач

52-1701247 Гайка М22х1,5

53А-1701242 Шайба фланца

66-11-1701015 Картер коробки передач в сборе

66-1701076 Кольцо распорное подшипника вторичного вала КПП ГАЗ-66

66-1701200 Крышка заднего подшипника вторичного вала коробки передач в сборе

66-1701203 Прокладка

66-1701205 Крышка заднего подшипника вторичного вала коробки передач

66-1701238 Фланец вторичного вала коробки передач в сборе

52-1702016, 66-11-1700010, 66-11-1702010, 66-02-4207010-01, 66-12-1700008, 66-12-1700010, 51-1701210-А, 52-1701020, 52-1701021, 52-1701040, 52-1701042-02, 52-1701068-А, 52-1701070-01, 52-1701075, 52-1701247, 53А-1701242, 66-11-1701015, 66-1701076, 66-1701200, 66-1701203, 66-1701205, 66-1701238

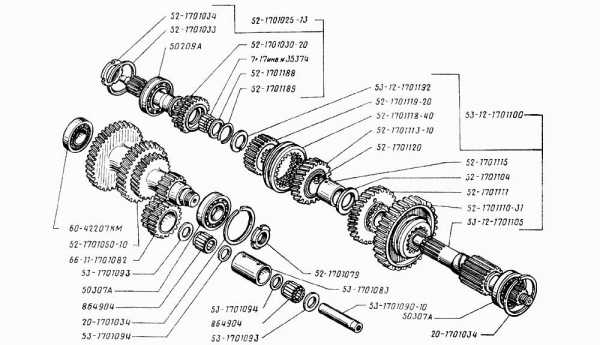

Вал первичный, вал вторичный, блок шестерен промежуточного вала, блок шестерен заднего хода КПП ГАЗ-66

20-1701034 Кольцо стопорное подшипника

50307А1 Подшипник (52-1701073-02)

52-1701025-13 Вал первичный в сборе

52-1701030-20 Вал первичный

52-1701032-02 Подшипник 50209А

52-1701033 Кольцо упорное

52-1701034 Гайка подшипника первичного вала

52-1701050-10 Блок шестерен промежуточного вала коробки передач ГАЗ-66 в сборе

52-1701079 Гайка стопорная

52-1701104 Шайба шестерни второй передачи вторичного вала упорная

52-1701110-31 Шестерня скользящая первой передачи и заднего хода

52-1701111 Шестерня второй передачи вторичного вала в сборе

52-1701113-10 Шестерня 3-й передачи в сборе

52-1701115 Втулка распорная шестерни третьей передачи

52-1701118-40 Муфта

52-1701119-20 Ступица муфты

52-1701120 Стопор втулки шестерни третьей передачи КПП ГАЗ-66

52-1701188 Шайба упорная

52-1701189 Кольцо стопорное

53-12-1701100 Вал вторичный в сборе

53-12-1701105 Вал вторичный

53-12-1701192 Кольцо

53-1701083 Втулка блока шестерен заднего хода

53-1701090-10 Ось блока шестерен заднего хода КПП ГАЗ-66

53-1701093 Шайба упорная блока шестерен заднего хода

53-1701094 Шайба

60-42207КМ Подшипник передний блока шестерен промежуточного вала в сборе

66-11-1701082 Блок шестерен заднего хода коробки передач

7Х17 Ролик

864904 Подшипник в сборе (АА-7120-А2)

Детали механизма переключения передач КПП ГАЗ-66

258252-П Шплинт 1,2х150 ОСТ 37.001.172-92

258253-П Шплинт 1,2х175 ОСТ 37.001.172-92

258948-П Штифт 5х25 ОСТ 37.001.116-75

260307-П29 Заглушка 20 ОСТ 37.001.173-82

290766-П Винт М10х1-6hх17,5

45 9845 0385 Штифт 6Х20

51-1703088 Рукоятка в сборе

52-1702025-01 Головка штока переключения первой и второй передач

52-1702042-Б Шток переключения заднего хода

52-1702075 Палец штока переключения третьей и четвертой передач стопорный

52-1702080 Плунжер стопорный штоков переключения передач

52-1702089-01 Заглушка отверстия плунжеров штока переключения

52-1702094 Головка включения заднего хода коробки передач в сборе

52-1702095-01 Головка штока заднего хода коробки передач ГАЗ-66

52-1702097 Предохранитель включений первой и второй передач и заднего хода

52-1702098 Пружина предохранителя включения заднего хода коробки передач

52-1702099 Стопор пружины

53-1702024-02 Вилка переключения первой и второй передач

53-1702027-22 Вилка переключения третьей к четвертой передач

53-1702041 Шток переключения третьей и четвертой передач

53-1702060-10 Шток переключения первой и второй передач

53А-1702015-02 Верхняя крышка КПП ГАЗ-66

53А-1702117 Пружина фиксатора

53А-1702122 Пружина рычага переключения передач

53А-1702126 Колпак верхней крышки коробки передач

66-11-1702092 Вилка заднего хода

66-1702120-20 Рычаг переключения передач

71-1702128 Колпак защитный верхней крышки КПП

Б9,525-100+/-25 Шарик

Б9,525-100±25 Шарик (263014-П)

Штифт 6Х20 Штифт 6Х20

52-1701025-13, 52-1701030-20, 52-1701032-02, 52-1701033, 52-1701034, 52-1701050-10, 52-1701079, 52-1701104, 52-1701110-31, 52-1701111, 52-1701113-10, 52-1701115, 52-1701118-40, 52-1701119-20, 52-1701120, 52-1701188, 52-1701189, 53-12-1701100, 53-12-1701105, 53-12-1701192, 53-1701083, 53-1701090-10, 53- 1701093, 53-1701094, 60-42207КМ, 66-11-1701082, 51-1703088, 52-1702025-01, 52-1702042-Б, 52-1702075, 52-1702080, 52-1702089-01, 52-1702094, 52-1702095-01, 52-1702097, 52-1702098, 52-1702099, 53-1702024-02, 53-1702027-22, 53-1702041, 53-1702060-10, 53А-1702015-02, 53А-1702117, 53А-1702122, 53А-1702126
66-11-1702092, 66-1702120-20



______________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

avtodetall.ru

схема устройство, фото, видео и основные виды неисправностей

Грузовик ГАЗ-53 – это, пожалуй, единственный автомобиль, который не выпускается уже 20 лет, но все еще находится в эксплуатации у большинства людей и предприятий. Это все благодаря качественной сборке, и применяемым деталям, из которых создавались отдельные узлы грузовика.

Так выглядит оригинальный ГАЗ 53

Четырехступенчатая коробка переключения передач ГАЗ 53 состоит из чугунного литого корпуса, крышки с вилками переключения передач, трех валов, шестерен, муфты переключения третьей и четвертой передачи, блока шестерен заднего хода и подшипников.

Схема коробки передач построена следующим образом. Передний конец первичного вала фиксируется в подшипнике коленчатого вала двигателя, задний конец вала соединяется с вторичным валом через игольчатый наборный подшипник.

Промежуточный вал передает все движения на вторичный вал, в зависимости от включенной скорости меняется передаточное число и соответственно скорость, с которой движется автомобиль. Четвертая передача прямая, на этой передачи муфта соединяет между собой первичный и вторичный вал.


Пример коробки передач для ГАЗ-53

С хвостовика вторичного вала через карданный вал движение поступает на задний мост, который вращает задние колеса.

Вернуться к оглавлению

Создание КПП ГАЗ 53

На первых выпусках ГАЗ 53 (с индексом «Ф») устанавливался шестицилиндровый двигатель и задний мост ГАЗ 51. Коробка передач тоже взяли от 51-ого, но она была модернизирована. Следует заметить, что заменить КПП ГАЗ 53 на ГАЗ 51 возможно, но не всегда это делать имеет смысл. У пятьдесят первой коробки другие передаточные числа. К тому же, она рассчитана на менее мощный двигатель и меньшую грузоподъемность.

В связи с тем, что в 1967 году выпуск ГАЗ 53Ф был прекращен, на смену старой модификации пришел усовершенствованный ГАЗ 53А.

Этот автомобиль уже был оснащен мощным V-образным 8-цилиндровым двигателем, поэтому на новой модели пришлось сконструировать новый задний мост и усовершенствовать КПП.

Пример грузовика ГАЗ 53Ф

Старые мосты и коробки не выдерживали нагрузок, которые были под силу мотору.

На более ранних выпусках КПП устанавливались синхронизаторы третьей и четвертой передачи, которые предназначены сглаживать момент включения скорости, но в более поздних версиях коробки синхронизаторы убрали, посчитав их лишними. Осталась только муфта переключения. КПП без синхронизаторов стали применять на ГАЗ 3307.

Вернуться к оглавлению

Схема устройства коробки передач ГАЗ-53

Здесь речь пойдет о коробке передач известного грузовика ГАЗ 53.

Устройство и схема КПП от грузовика ГАЗ 53.


КПП на этом грузовом автомобиле имеет четыре передние скорости и одну заднюю. Является механической, состоящей из трех валов: ведущий, ведомый, промежуточный. Коробка передач ГАЗ 53 рассчитана на три хода.

Благодаря коробке передач существует возможность передавать обороты, который развивает двигатель, на ведущие колеса, при этом изменяя величину тяговой силы. При необходимости, используя КПП, можно прекратить передачу этих оборотов на ведущие колеса. Этому соответствует нейтральное положение рычага коробки передач.

Положения рычага переключения коробки передач автомобиля ГАЗ-53А.

Вернуться к оглавлению

Технические характеристики КПП ГАЗ 53

КПП грузовых автомобилей ГАЗ 53А и ГАЗ 53 12 обладает следующими техническими характеристиками:

  • Тип коробки – механическая;
  • Тип по положению рычага переключения – трехходовая;
  • Количество передач вперед – 4;
  • Количество передач назад – 1;
  • Вес – 56 кг;
  • Заправочная емкость – 3 л.

Передаточные числа:

  • первая скорость – 6,55;
  • вторая скорость – 3,09;
  • третья скорость – 1,71;
  • четвертая скорость – 1;
  • задняя скорость – 7,77.
Вернуться к оглавлению

Схема устройства ведомого вала КПП

Для того, чтобы при небольших оборотах двигателя, автомобиль развивал большую скорость, на ведомом валу установлены шестерни с разным количеством зубьев.

На четвертой передаче, сколько оборотов выдает двигатель, с такими оборотами двигаются и ведущие колеса. Но это все общие понятия, которые свойственны почти всем механическим коробкам передач.

Вернуться к оглавлению

Неисправности КПП ГАЗ 53

Признаки неисправности

Судить о неисправности КПП можно по следующим признакам:

  • шум в районе коробки передач;
  • не включаются скорости совсем, либо с большим трудом;
  • не включается одна из скоростей;
  • одна или несколько скоростей вылетает;
  • на одной или нескольких передачах идет скрежет во время движения;
  • не выключается скорость, и машина едет только на одной передаче. Рычаг КПП не выходит в нейтральное положение.

Причины неисправности

  • недостаточный уровень или отсутствие масла в КПП;
  • нарушение правил эксплуатации коробки передач;
  • естественный износ деталей;
  • заводской брак детали или узла;
  • длительная работа КПП в тяжелых условиях.

Шумы и скрежеты коробки переключения передач

Шум в КПП может быть разным и в различных режимах работы.

Механизм переключения передач ГАЗ 53 А.


Например, если шум на нейтральной передаче пропадает на выжатом сцеплении, то это скорее изношен подшипник первичного вала КПП. Шум или скрежет во время движения на одной из скоростей свидетельствует о поломке или изношенности зубьев шестерен данной передачи. Причиной шума на скорости может быть и промежуточный вал.

Шум на четвертой скорости скорее всего свидетельствует об изношенности первичного вала или подшипников первичного и вторичного вала.

Шум КПП на всех режимах может происходить из-за отсутствия масла в ней.

Точно определить причину шума возможно только при вскрытии КПП. Следует отметить, что неисправность не всегда легко определить визуально, поэтому осматривать детали необходимо очень внимательно. Максимальное внимание стоит обратить на детали, которые непосредственно относятся к шумящей передаче.

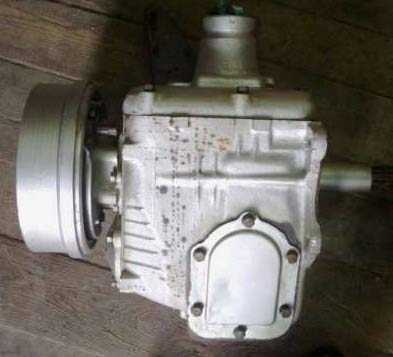

Так выглядит коробка передач ГАЗ 53

На коробках ГАЗ 53 часто можно слышать характерное подвывание, особенно ни пониженных передачах. Такой звук практически считается нормой, если только он не слишком ярко выражен.

Плохое включение передач

Очень часто причиной плохого включения скоростей является неисправность сцепления ГАЗ 53, а не КПП. В первую очередь необходимо проверить детали сцепления, убедиться, что есть нормальный выжим педали. Не включаться или включаться с трудом на третьей и четвертой передаче коробка может из-за муфты 3-4 передачи или синхронизаторов. Из-за отсутствия масла в коробке также скорости будут переключаться с трудом.

Скорости будут плохо работать, если неисправен механизм переключения, находящийся в крышке рычага передач. Причиной может являться износ штоков.

Могут быть сломаны и пружины в механизме.

Передача вылетает

Передача (или несколько передач) вылетают чаще всего по одной из следующих причин. Первая из них довольно банальная. Когда изнашивается вилка переключения КПП (1-2, 3-4 или задней скорости), происходит недовключение скорости, и передача вылетает.

Другая причина – износ посадочного места на вторичном валу в месте, где работает шестерня, либо в посадочном месте изношена сама шестерня. Первичный вал может являться причиной выбивания четвертой скорости. Из-за плохой муфты включения 3-4 передачи вылетают одна из этих скоростей или обе сразу.

Вернуться к оглавлению

Где расположен ведущий вал коробки

На автомобиле ГАЗ-53 ведущий вал коробки устанавливается передней частью в торце коленвала. Задний же конец прикреплен к картеру коробки, который сделан из чугуна.

На торце ведущего вала установлен роликовый подшипник, на который крепится передний конец ведомого вала, задняя же часть опирается на шариковый подшипник. На ведомом валу установлены шестерни 1-й, 2-й и 3-й передач, а также синхронизатор, который служит для бесшумного и мягкого соединения пар шестерен.

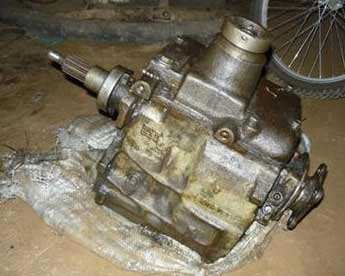

Коробка передач автомобиля ГАЗ 53

Корпус, в который помещены все элементы коробки ГАЗ 53, сделан из чугуна. Вернуться к оглавлению

Ремонт КПП

Ремонт КПП следует доверить специалистам, опытные мастера хорошо знают тонкости своего дела. Но коробка ГАЗ 53 не представляет большой сложности в ремонте, и при желании ее можно отремонтировать своими руками. На «газоновскую» коробку сейчас запчасти купить не проблема. Они есть практически в любом специализированном автомагазине, и цены на них приемлемые.

Можно неплохо сэкономить, если купить подержанную КПП с рук. Необходимо только договориться с продавцом о возможности возврата коробки в случае ее неисправного состояния.

В свое время автомобилей ГАЗ 53 и ГАЗ 3307 завод выпустил очень много, коробки переключения передач б/у продают часто, ее можно легко купить. При этом цены на них иногда просто смешные. Кстати, КПП на автомобиле ГАЗ 66 абсолютно идентична «53-ей» коробке, и они полностью взаимозаменяемы. Поэтому объявления о продаже можно просматривать и по 66-ой модели.

avtomobilgaz.ru

Сборка коробки передач ГАЗ-66, ГАЗ-53

 Перед сборкой все детали коробки передач смазать для предотвращения задиров в начальный период работы. Резьбовую часть болтов перед постановкой смазать краской

Прокладки и сальники при сборке устанавливают только новые.

Собирают коробку передач в последовательности, обратной разборке. При этом необходимо учесть следующее.

Ведущий вал и шестерню третьей передачи подсобрать с блокирующими кольцами синхронизатора. При сборке должны быть обеспечены:

- площадь прилегания кольца к валу не менее 70% поверхности конуса ведущего вала;

- зазор между торцами прямозубого венца ведущего вала и блокирующего кольца в пределах 0,8— 1,25 мм;

- при необходимости притереть конусные поверхности вала и кольца; гайку крепления шарикового подшипника ведущего вала затянуть (момент 30 кГм) и закернить над пазом вала (рис. 1).

Подобрать по шлицам ведомого вала скользящую шестерню первой передачи и заднего хода.

Подбор должен обеспечить отсутствие ощутимого углового люфта при свободном скольжении шестерни по шлицам вала. Угловой люфт на шлицах должен быть не более 0,I8 мм при проверке на радиусе начальной окружности шестерни.

Осевой люфт шестерни первой передачи и заднего хода на валу при подборе должен быть не более 0,05 мм при замере на радиусе 75 мм.

После подбора расположение шлиц сопряженных деталей замаркировать краской.

 Подобрать муфту по шлицам ступицы синхронизатора. Этот подбор должен обеспечить:

- боковой зазор в пределах 0 — 0,01 мм и легкое перемещение деталей без ощутимого бокового зазора;

- продольный люфт муфты в крайних ее положениях не более 0,2 мм и биение торцов канавки под вилку переключения не более 0,18 мм при проверке на шлицевой оправке

На рис. 2 показана установка сухарей и пружины синхронизатора, а на рис. 3 — запрессовка скользящей муфты со ступицей на ведомый вал

При сборке головки штока заднего хода стопор пружины завернуть заподлицо с торцом корпуса и закернить его в четырех точках.

Ось блока заднего хода запрессовать заподлицо с поверхностью задней стенки картера.

Ось блока установить так, что если смотреть на торец оси сзади (по ходу автомобиля), то ее лыски были бы обращены в сторону промежуточного вала и располагались симметрично относительно горизонтальной оси блока. На части автомобилей лыски отсутствуют.

Заглушку переднего подшипника промежуточного вала запрессовать на герметизирующей пасте заподлицо с передней стенкой картера.

Гайку крепления шарикового подшипника промежуточного вала завернуть (момент 25 кГм) и закернить над пазом вала. Запрессовка этого подшипника показана на рис. 4.

При установке ведущего вала (рис. 5) в отверстие картера коробки передач следить за тем, чтобы выемка на прямозубом венце и конусе вала находилась внизу.

Сальник ведомого вала запрессовать заподлицо с наружным торцом крышки.

Гайку крепления фланца на ведомом валу затянуть (момент 25 кГм).

Инструмент для сборки и разборки коробки передач показан на рис. 6.

Собранную коробку передач поставить на стенд и испытать без нагрузки при скорости вращения 750 об/мин ведомого вала в течение одной минуты без заливки масла на шум, нагрев и легкость переключения на всех передачах.

Установка коробки передач на автомобиль ГАЗ-53А.

1. При помощи подъемного приспособления установить коробку передач на картер сцепления.

2. Поставить вентиляционный лючок с правой стороны картера сцепления. Установить колпачковую масленку подшипника сцепления (подшипник в сборе с муфтой и шлангом колпачковой масленки устанавливают до установки коробки).

3. Поставить вилку выключения сцепления.

4. Поставить и зашплинтовать тягу вилки выключения сцепления.

5. Установить возвратную пружину вилки.

6. Отрегулировать длину тяги вилки выключения сцепления.

7. Поставить рычаг ручного тормоза в сборе.

8. Соединить тягу ручного тормоза с рычагом на коробке,

9. Отрегулировать ручной тормоз.

10. Закрепить промежуточную опору карданного вала.

11. Соединить фланцы карданного вала и ведомого вала коробки передач.

12. Присоединить трос привода спидометра.

13. Заправить коробку передач маслом.

14. Поставить крышку трансмиссии.

15. Установить рычаг управления коробкой передач.

16. Установить защитный колпак верхней крышки.

17. Поставить коврик пола кабины.

Коробку передач на автомобиль ГАЗ-б6 устанавливают в последовательности, обратной ее снятию.

autoruk.ru

Коробка переключения передач грузового автомобиля ГАЗ-66

______________________________________________________________________________________________________

Коробка передач ГАЗ-66 механическая, имеет четыре передачи для движения вперед и одну для движения назад. Первичный вал 1 (рис.1) коробки передач изготовлен заодно с косозубой шестерней. Он установлен в передней стенке картера.

Рис. 1. КПП ГАЗ-66

1— первичный вал; 2 — фиксатор; 3 — рычаг переключения передач; 4 и 11 - шестерни третьей передачи; 5 и 10 — шестерни второй передачи; 6 и 8 — шестерни первой передачи и заднего хода; 7 — вторичный вал; 9 — блок шестерен заднего хода; 12 — картер; 13 — шестерня постоянного зацепления; 14 —промежуточный вал; 15 — муфта

На переднем конце вторичного вала коробки передач на шлицах установлена муфта 15, которая служит для включения третьей и четвертой передач.

В средней части вторичного вала коробки передач ГАЗ-66 свободно вращаются шестерни второй 5 и третьей 4 передач, а по шлицам перемещается шестерня 6 первой передачи и заднего хода.

Промежуточный вал 14 представляет собой блок четырех шестерен: три косозубых 10, 11, 13 и одна прямозубая 8. С левой стороны по ходу автомобиля на неподвижной оси установлен блок 9 шестерен заднего хода, который вращается на роликовых подшипниках.

Включение передач для движения вперед осуществляется перемещением по вторичному валу муфты или шестерни первой передачи, а включение передачи заднего хода — перемещением по оси блока шестерен заднего хода и введением их в зацепление с соответствующими шестернями.

Переключение передач КПП ГАЗ-66 производится посредством рычага 3. Рычаг имеет пять положений соответственно передачам, на которых движется автомобиль.

Маслоналивное отверстие находится с левой стороны картера на высоте, соответствующей нормальному уровню смазки. Для слива масла имеется отверстие в нижней части картера.

Оба отверстия закрываются резьбовыми пробками. Уход за коробкой передач заключается в проверке ее крепления, поддержании нормального уровня смазки и своевременной ее замены.

Разборка коробки передач ГАЗ-66

Отвертывают и снимают верхнюю крышку коробки передач в сборе и прокладку. Отвертывают гайку крепления муфты вторичного вала и снимают шайбу, муфту с барабаном стояночного тормоза. Затем отвертывают два винта и снимают с муфты барабан.

Отворачивают болты крепления стояночного тормоза к задней крышке КПП ГАЗ-66 и снимают последовательно маслоотражатель с прокладкой, стояночный тормоз, отражатель щита тормоза. Расшплинтовывают и снимают шайбу и рычаг с пальца рычага привода стояночного тормоза.

Отвертывают болт крепления стопорной пластины штуцера и снимают пластину. Вынимают из задней крышки штуцер и ведомую шестерню привода спидометра. Отвертывают болты, снимают крышку вторичного вала, прокладку и ведущую шестерню спидометра, сапун и выпрессовывают сальник. Отвертывают болты, снимают крышку первичного вала и ее прокладку.

Отвертывают болты, снимают крышку и прокладку люка отбора мощности.

Выпрессовывают первичный вал КПП ГАЗ-66 в сборе с подшипником. Для этого поворачивают вал так, чтобы вырез прямозубого венца располагался внизу по отношению плоскости верхнего люка. В съемник ввертывают шпильку с бойком и ручкой.

Устанавливают губки так, чтобы между ними образовалось отверстие, надевают на первичный вал и сжимают губки винтом. Придерживая съемник за ручку ударами бойка, выпрессовывают первичный вал из картера коробки передач.

Выбивают из картера КПП ГАЗ-66 подсобранный вторичный вал. Затем с помощью вкладышей, вращая винт, спрессовывают подшипник, вынимают из картера подсобранный вторичный вал. Снимают стопорные кольца шариковых подшипников первичного и вторичного валов.

Отвертывают болты, снимают заднюю крышку промежуточного вала, прокладку и упорную пластину оси заднего хода. Для снятия шарикового подшипника промежуточного вала выбивают переднюю заглушку и выдвигают вал назад. Раскернивают и отвертывают гайку подшипника, после этого спрессовывают задний подшипник промежуточного вала.

Вынимают из картера коробки передач промежуточный вал с внутренним кольцом роликового подшипника в сборе.

Снимают с промежуточного вала внутреннее кольцо роликового подшипника. Выпрессовывают из картера наружное кольцо роликового подшипника промежуточного вала.

Устанавливают съемник на заднюю плоскость картера, винт с помощью штифта ввертывают в ось блока шестерен заднего хода. Вращая гайку съемника ключом почасовой стрелке, выпрессовывают ось и вынимают блок шестерни заднего хода.

Разборка первичного вала КПП ГАЗ-66

Снимают стопорное кольцо и вынимают упорное кольцо и ролики переднего подшипника вторичного вала.

Раскернивают и отвертывают гайку крепления шарикового подшипника. Затем с помощью вкладышей спрессовывают подшипник.

Разборка вторичного вала КПП ГАЗ-66

Снимают с вала шестерню 1 передачи и заднего хода. Снимают стопорное кольцо крепления ступицы муфты 3 и 4 передач. Снимают муфту 3 и 4 передач и спрессовывают ступицу. Для этого съемник собирают с короткими шпильками и с помощью вкладышей спрессовывают ступицу.

Снимают последовательно: шестерню 3-ей передачи, распорную втулку, упорную шайбу, шестерню передачи. Вынимают из распорной втулки стопор.

Разборка верхней крышки КПП ГАЗ-66

Вывертывают выключатель фонарей заднего хода, снимают прокладку. Вынимают заглушки из отверстий под плунжеры и штоки.

Выбивают из горловины два штифта. Снимают коническую пружину. Расшплинтовывают и отвертывают стопорный винт вилки включения 1 и 2 передач. Выбивают штифт переводной головки и вынимают шток.

Расшплинтовываюти отвертывают стопорный винт вилки включения и передач и вынимают шток. Вынимают из него стопорный палец. Выбивают из вилки и переводной головки заднего хода стопоры.

Снимают со штока переключения заднего хода коробки передач ГАЗ-66 вилку и переводную головку, вынимают шток. Вынимают из отверстий крышки плунжеры и шарики фиксаторов штоков.

Разборка переводной головки штока заднего хода - Отвертывают стопор пружины. Вынимают пружину и предохранитель.

______________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

avtodetall.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
