Модуль зажигания ВАЗ 2108, 2109, 21099

модуль зажигания ВАЗ Модуль зажигания на инжекторном двигателе автомобилей ВАЗ 2108, 2109, 21099 являются частью системы зажигания.

Назначение модуля зажигания

Модуль зажигания на автомобилях ВАЗ 2108, 2109, 21099 предназначен для создания в определенный момент высоковольтного напряжения на свечах зажигания.

Расположение на автомобиле

На двигателе 2111 автомобилей ВАЗ 2108, 2109, 21099 модуль зажигания установлен на специальном кронштейне, закрепленном на передней части блока цилиндров со стороны коробки передач.



Устройство модуля зажигания

Модуль зажигания состоит из корпуса, внутри которого находятся две двухвыводные катушки зажигания и двухканальный коммутатор (два электронных блока). На корпусе выполнены четыре вывода катушек зажигания, которые в определенном порядке соединяются со свечами зажигания. К двум выводам одной обмотки присоединяются провода на первый и четвертый цилиндр, к двум выводам другой обмотки провода на второй и третий цилиндр. Поэтому искра проскакивает сразу в двух цилиндрах (на такте сжатия — рабочая и на такте выпуска – холостая).

Токоподающий и управляющие провода от блока управления присоединены к модулю через соединительную колодку.

Принцип действия модуля зажигания

Блок управления системы ЭСУД получает с датчика положения коленчатого вала сигнал о положении коленчатого вала двигателя и частоте его вращения, с датчиков температуры и ДМРВ информацию о состоянии двигателя и нагрузке на него. Обработав сигналы, он рассчитывает угол опережения зажигания и подает команду на модуль зажигания о срабатывании первой или второй пары катушек. Модуль зажигания формирует импульсы высокого напряжения и через высоковольтные провода подает их на свечи либо 1-4, либо 2-3 цилиндров двигателя.

Неисправности модуля зажигания

Неисправный модуль зажигания приводит к затрудненному запуску холодного двигателя, рывкам и провалам при разгоне особенно на непрогретом двигателе (рывки могут исчезнуть после прогрева двигателя, а вместе с ним и модуля зажигания), неустойчивой работе двигателя на холостом ходу (особенно при прогреве), повышенному расходу топлива. Пропуски искрообразования ведут к выбросу богатой смеси в нейтрализатор, что приводит к выходу его из строя.

При появления подозрения на неисправность модуля зажигания его следует проверить, а так же проверить высоковольтные провода, свечи зажигания, электрическую цепь модуля.

Применяемость модуля зажигания

На автомобилях ВАЗ 2108, 2109, 21099 применяются следующие модули зажигания: 2112-3705010-01 – ЭСУД с блоками управления GM ISFI-2S (2111-1411020-10 (20, 21)) и 2112-3705010-02 (04, 05) – ЭСУД с блоками управления Январь 4.1 (2111-1411020-22), Январь 5.1 (2111-1411020-71), VS 5.1 (2111-1411020-62), VS 5.1 (2111-1411020-72), BOSH M1.5.4 (2111-1411020), BOSH M1.5.4 (2111-1411020-70), BOSH MР7.0Н (2111-1411020-40), BOSH M1.5.4N (2111-1411020-60), BOSH MР7.0Н (2111-1411020-50).

Примечания и дополнения

— Модуль зажигания не разборный. При выходе из строя его заменяют исправным.

— Чаще всего выходят из строя две катушки модуля зажигания, и двигатель начинает «двоить» — работают только два цилиндра.

Еще статьи по инжектору ВАЗ 2108, 2109, 21099

— Схема системы зажигания инжекторных ВАЗ 2108, 2109, 21099

— Применяемость свечей зажигания на автомобилях ВАЗ

— Виды впрыска на инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099

— Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099

— Датчик кислорода (Лямбда-зонд) инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Проверка модуля зажигания ВАЗ 2108, 2109, 21099

По причине неисправности модуля зажигания в работе инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 могут возникнуть следующие неисправности: двигатель «троит», «двоит» (работает или пытается завестись на двух цилиндрах), неустойчивый холостой ход, «провалы», «рывки», «дерганье» и пр.


Необходимые инструменты

— Мультиметр, автотестер или иной прибор с режимами омметра и вольтметра

— Торцовые ключи или головки на «13» и «17»

Подготовительные работы

— Снимаем модуль зажигания с двигателя

Отсоединяем наконечники высоковольтных проводов. Ключом на «13» отворачиваем два верхних болта крепления, ключом на «17» ослабляем затяжку нижнего болта. Снимаем модуль вместе с его кронштейном.

— Очищаем от загрязнения

Протираем сухой ветошью.

Порядок проверки модуля (катушки) зажигания системы зажигания автомобилей ВАЗ 2108, 2109, 21099 с инжекторным двигателем

В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики неисправности.

— Проверка на короткое замыкание

Плюсовой щуп мультиметра в режиме омметра на вывод «D» соединительной колодки модуля зажигания, минусовой на кронштейн («масса»). Если короткого замыкания нет, показания прибора стремятся к бесконечности.

проверка модуля на кз

— Проверка на «обрыв»

Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.

проверка вторичной обмотки модуля зажигания 1-4

Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.

проверка вторичной обмотки модуля зажигания 2-3

— Проверка подачи напряжения на модуль зажигания

Если предыдущие проверки не выявили неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между выводами «С» и «D» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке). Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).

проверка подачи напряжения

Примечания и дополнения

— Зачастую одним из визуальных признаков выхода из строя модуля зажигания может служить две мокрые и две рабочие свечи зажигания, так как модуль состоит из двух попарно соединенных катушек зажигания выдающих искру поочередно в два цилиндра -1-4, 2-3. Выход из строя одной из катушек приводит к работе (или попытке завестись) двигателя на двух свечах.

— Перечисленные выше проблемы в работе двигателя автомобиля могут иметь в своей основе не только неисправность модуля зажигания, но и неисправность свечей зажигания, высоковольтных проводов, а так же системы питания и управления (ЭСУД).

Еще статьи по системе зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Применяемость свечей зажигания на автомобилях ВАЗ с карбюраторными и инжекторными двигателями

— Схема системы зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт

— Проверка катушки зажигания системы зажигания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Проверка модуля зажигания автомобиля Рено Логан 1

twokarburators.ru

Замена модуля зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Модуль зажигания – на автомобили Самарского семейства ставился модуль и катушка зажигания, отличие в этих двух вещах есть, хоть и многие люди говорят что это одно и то же, вот к примеру модуль зажигания ставился на более современные инжекторные автомобили и он состоит из двух катушек, а на карбюраторных автомобилях применялась одна большая катушка зажигания которая и подавала напряжение сперва на трамблёр и уже от трамблёра искра шла на высоковольтные провода и на свечи, в инжекторных автомобилях же уже никакого трамблёра не используется, в них только высоковольтные провода и свечи зажигания остались поэтому инжекторная система и является более современной техникой которая пришла на замену карбюраторным автомобилям.

Примечание!
Чтобы произвести замену данного агрегата вам нужно будет запастись: Гаечными ключами, воротком с накидными головками, ко всему этому накидные ключи понадобятся и удлинитель ещё но это только в том случае если у вас воротка нет!

Где находиться модуль зажигания?


Он размещён на кронштейне и крепиться при помощи трёх гаек к нему, поэтому сразу определитесь как вы будете снимать модуль с автомобиля, либо же совместно с кронштейном или же отдельно от кронштейна (Вместе с кронштейном снять модуль проще), так вот вернёмся ближе к теме, модуль находиться в глубине двигателя и местоположение у него не очень то и удобное, для наглядности на фото ниже он указан красной стрелкой и ещё на фото ниже одна из свеч зажигания указана синей стрелкой, поэтому найдите сперва свечи в автомобиле и потом чуть ниже уже ищите сам модуль.

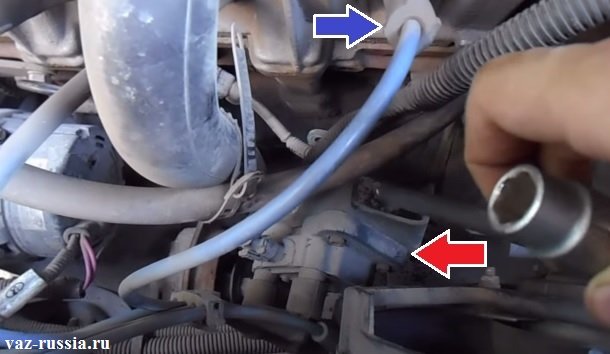

Одной из стрелок указан модуль зажигания закреплённый на кронштейне, а другой стрелкой показан высоковольтный провод подсоединённый к свечи зажиганияОдной из стрелок указан модуль зажигания закреплённый на кронштейне, а другой стрелкой показан высоковольтный провод подсоединённый к свечи зажигания

Когда нужно менять модуль зажигания?
В модуле две катушки и если одна выходит из строя то автомобиль начинает очень выражено тупить, у машины появляются сильные провалы, очень тяжело автомобиль разгоняться будет при этом и ко всему этому машина будет двоить (Именно двоить, это не опечатка, два цилиндра работать не будут), ко всему этому шум двигателя при его работе увеличиться и тем самым звук работы измениться в не очень то лучшую сторону, вы это сразу поймёте.

Как заменить модуль зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Снимается модуль не тяжело, но вот с его проверкой будут проблемы, потому что для этого во-первых специальное оборудование нужно, хотя и при помощи обычного мульти-метра можно проверить модуль на работоспособность (О том как модуль можно проверить мы опишем в этой же статье), но для начала его нужно снять, для этого сперва отсоедините колодку проводов от модуля (см. фото 1) которая крепиться к нему за счёт фиксатора, поэтому фиксатор на колодке ещё отогнуть не забудьте, иначе можно отломать её, как только колодка будет отсоединена берите в руки гаечный ключ и с его помощью отверните полностью верхний болт (см. фото 2) крепления модуля, затем боковую гайку выворачивайте (см. фото 3, указана красной стрелкой она) болта и чтобы болт не потерять, можете вынуть его так же, ну и в завершение переберитесь по ниже (Под автомобиль если можете) и там разыщите последний болт крепления модуля в нижней части (см фото 4, болт указан стрелкой), данный болт немножко ослабьте и после чего полностью снимите модуль зажигания с автомобиля, при этом отсоедините от него все четыре провода которые к нему подсоединены, а иначе они не дадут вам снять модуль с автомобиля.

Отсоединение колодки проводов от модуля зажигания и отворачивание всех болтов крепления этого модуляОтсоединение колодки проводов от модуля зажигания и отворачивание всех болтов крепления этого модуля

Примечание!
Вообще при работе с модулем рекомендуется обесточивать бортовую систему (Сеть обесточивается по средством скидывания клеммы минус с АКБ, о том как скинуть клемму если вы не знаете, читайте в статье: «Замена аккумулятора», в пункте первом той статьи всё написано), мало ли что может случиться, поэтому безопасность при выше всего, но прежде чем обесточивать систему проверьте колодку проводов которая подсоединяется к модулю и после этого можете её обесточить, для проверки отсоедините её и поверните ключ зажигания до такого момента когда все приборы в автомобиле загорятся, как только загорелись они берите в руки мульти-метр и включайте на нём режим вольтметра и замеряйте напряжение на колодке, для этого подсоедините два провода идущих от мульти-метра, один из проводов подсоединяйте к выводу который промаркирован (см. на колодку проводов, на ней есть эти маркировки) буквой С, а другой который промаркирован буквой D и прибор должен показать напряжение в 12 В, если показывает меньше или же вообще ничего не показывает, то либо разрядилась аккумуляторная батарея или же неисправна проводка, а вот чтобы проверить сам модуль зажигания это уже лучше делать либо с помощью специального прибора, либо поменять его на заведомо исправный модуль взяв у соседа на пример (Если у него такой же автомобиль), либо с помощью того же самого мульти-метра можно попробовать (Но даже мульти-метр может показать не верные результаты, поэтому на этот способ особо не полагайтесь), о том как это сделать читайте в статье: «Замена модуля и катушки на ВАЗ», а именно в той статье пункт «Примечание!» прочтите!

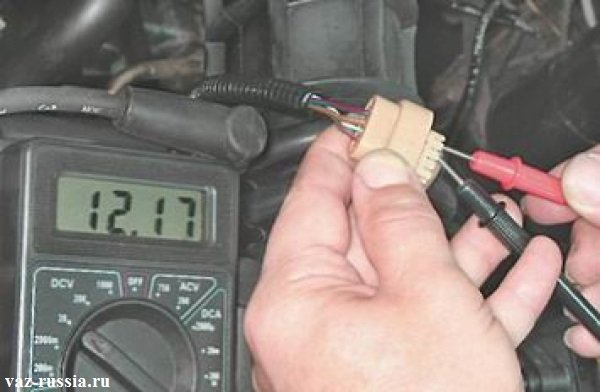

Проверка при помощи мульти-метра напряжение в бортовой сети, посредством подключения выводов прибора к колодкеПроверка при помощи мульти-метра напряжение в бортовой сети, посредством подключения выводов прибора к колодке

2) Теперь когда модуль снят разъедините его с кронштейном, чтобы разъединить воротком и накидной головкой подходящего размера воспользуйтесь, всего модуль к кронштейну крепиться на трёх гайках (см. фото 1), все гайки эти отверните и после чего можете разъединить модуль с кронштейном (см. фото 2).

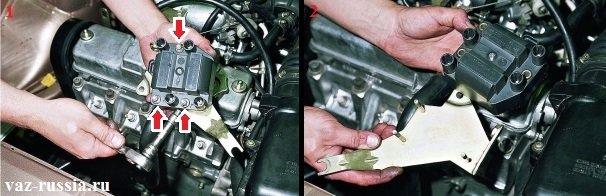

Выкручивание гаек крепления модуля к кронштейну и разъединение его с кронштейном после этогоВыкручивание гаек крепления модуля к кронштейну и разъединение его с кронштейном после этого

Установка:
1. Устанавливается модуль новый на своё место в обратном порядке снятию, но только при установке сперва новый модуль совместите с кронштейном завернув для этого три гайки которые модуль к кронштейну крепят и ещё кой что, когда модуль поставите на своё место высоковольтные провода которые вы от старого отсоединяли к новому нужно подсоединять в определённом порядке, то есть на каждом проводе написана цифра от 1 до 4 (см. маленькое фото ниже), на самом модуле эти цифры тоже есть (Красными стрелками указаны, но к сожалению цифры 2 не видно, потому что её маленькая фотография закрывает), кроме этого с этими цифрами на модуле есть выводы (Указаны синими стрелками) на эти выводы и должны одеваться высоковольтные провода, так вот подсоедините все провода к этим выводам чтобы цифры совпали (То есть первый провод, к выводу один, второй провод к выводу два и т.д.), при несовпадении автомобиль будет работать не правильно и возможно даже не заведётся.

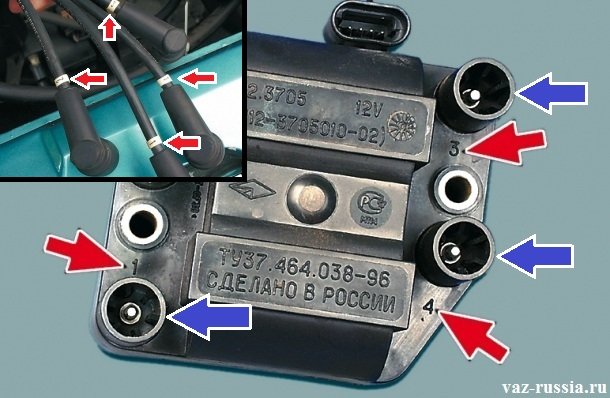

Модуль зажигания и высоковольтные провода, а так же маркировки на них, а именно на какой цилиндр провод и вывод модуля идётМодуль зажигания и высоковольтные провода, а так же маркировки на них, а именно на какой цилиндр провод и вывод модуля идёт

vaz-russia.com

Присоединение проводов к модулю зажигания 21083, 21093, 21099, инжектор

провода модуля зажиганияЧтобы присоединить до этого полностью снятые высоковольтные провода в правильном порядке к модулю (катушке) зажигания системы зажигания инжекторного двигателя (2111) автомобилей ВАЗ 21083, 21093, 21099 необходимо знать некоторые особенности.


— На инжекторном двигателе автомобилей ВАЗ 21083, 21093, 21099 отсчет цилиндров ведется от привода ГРМ к коробке передач.

— На некоторых разновидностях высоковольтных проводов возле наконечников имеются белые колечки с маркировкой (либо маркировка на самих проводах).

— На модуле зажигания около каждого вывода имеется отлитый номер цилиндра, которому он соответствует.

Часто из-за загрязнения и труднодоступности невозможно определить какие цифры нанесены на модуле зажигания. Используя приведенную ниже схему: «Модуль зажигания системы зажигания двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099» достаточно просто присоединить высоковольтные провода от каждой свечи с конкретному выводу модуля зажигания.

Модуль зажигания системы зажигания двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099, схема, вид спереди

выводы модуля зажигания 2108, 2109пронумерованные выводы модуля зажигания инжекторных ВАЗ 21083, 21093, 21099

Примечания и дополнения

— Высоковольтные провода, идущие от модуля к свечам разной длинны: на свечу первого цилиндра самый длинный, далее по убыванию.

— При замене высоковольтных проводов следует менять их поочередно чтобы не перепутать выводы.

Еще статьи по системе зажигания инжекторного двигателя автомобилей ВАЗ 21083, 21093, 21099

— Проверка модуля (катушки) зажигания инжекторного двигателя (2111) автомобилей ВАЗ 21083, 21093, 21099

— Схема системы зажигания инжекторного двигателя (2111) автомобилей ВАЗ 21083, 21093, 21099



Сравнительный тест-ремонт

— Порядок присоединения высоковольтных проводов к крышке трамблера зажигания ВАЗ 2108, 2109, 21099, карбюратор

twokarburators.ru

Модуль зажигания 55.3705 (катушка зажигания) ВАЗ 2108

Уважаемые покупатели, во избежание ошибок при отправке модуля зажигания, в строке "Комментарий" указывайте модель вашего автомобиля, год выпуска и количество клапанов.

         Модуль зажигания 55.3705 предназначен для работы в составе микропроцессорных систем управления двигателем внутреннего сгорания автомобилей. Модуль зажигания устанавливается на автомобили в соответствии с применяемостью.

         Питание модуля зажигания осуществляется от бортовой сети автомобиля с номинальным напряжением 12В, отрицательный полюс которой соединен с корпусом. Модуль зажигания осуществляет формирование импульсов высокого напряжения на искровых свечах двигателя внутреннего сгорания автомобиля.         В модуле зажигания расположены две катушки зажигания и коммутатор. Управляется модуль зажигания контроллером автомобиля.

Конструктивно модуль зажигания 2112- 37050010 представляет из себя блок с электрическим разъемом, который состоит из двух двухвыводных катушек зажигания. В верхней части катушки находятся четыре высоковольтных вывода.

         Модуль зажигания найти нетрудно, откройте капот у вашего автомобиля и обратите своё внимание на свечи зажигания, от этих свечей будут идти провода, так вот посмотрите, куда провода ведут и после нахождения, вы увидите перед собой небольшую квадратной формы коробочку, которая и называется модулем зажигания.

Другие артикулы товара и его аналогов в каталогах: 55.3705, 21.12370-5010, 042.3705, 2112-3705010-02,-03



Особенности изделия:
Модуль зажигания (обозначение по каталогу "Омега " 55.3705)осуществляет преобразование импульсов блока управления в импульсы высокого напряжения на искровых свечах двигателя внутреннего сгорания автомобиля.

ВАЗ 2108, 2109, 2110, 2114, 2115.



Технические характеристики:
Работоспособность при температуре окружающей среды: от - 40 °С до + 130 °С.

Номинальное напряжение питания: 12В.

Ток первичной обмотки: не более 6,4 А.

Вторичное напряжение при первичном токе 6,4 А и шунтирующей нагрузке 50 пФ: 28 кВ.

Энергия искрового разряда (более): 50 мДж.

Длительность искрового разряда (более): 1,5 мс.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как выявить неполадку модуля зажигания (катушку зажигания) 55.3705 у автомобиля семейства ВАЗ.

Как самостоятельно заменить модуль зажигания (катушку зажигания) 55.3705 на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.


avtoazbuka.net

Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Зажигание ВАЗ 2108, 2109

Зажигание ВАЗ 2110

Зажигание ВАЗ 2111

Зажигание ВАЗ 2112

Зажигание ВАЗ 2114

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

  • неуверенный запуск двигателя или отказ при запуске;
  • провалы при резкой смене оборотов;
  • высокий расход топлива;
  • не работают два цилиндра, двигатель лихорадит;
  • отсутствие динамики;
  • резкое падение мощности;
  • падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

  1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
  2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
  3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
  4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
  5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

  1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
  2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
  3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
  4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
  5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

  1. Демонтируем «клемму-минус» с аккумуляторной батареи.
  2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
  3. Вынимаем высоковольтные провода с катушки.
  4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
  5. Ключом на 17, ослабляем один болт крепления катушки.
  6. Вынимаем модуль.
  7. Шестигранником откручиваем катушку от держателя.
  8. Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Модели ВАЗ 8 и 16 клапанов

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Видео по ремонту КЗ ВАЗ
