Можно ли на карбюраторный двигатель поставить турбину

Содержание

Установка турбины на двигатель с карбюратором
Правила установки наддува на карбюраторный ДВС
Стоит ли турбировать карбюраторный двигатель? — DRIVE2
Может ли турбина увеличить мощность карбюраторного двигателя – Автоцентр.ua
Немного теории
Сложности установки турбины на карбюраторный двигатель
Выводы

Установка турбины на двигатель с карбюратором

Подавляющее большинство автовладельцев стремятся к максимальному повышению мощности своей машины различными доступными способами. Одним из вопросов, который часто задают обладатели карбюраторных авто, является то, как поставить турбину на карбюраторный двигатель. Если владелец карбюраторного ДВС решил заняться таким усовершенствованием и тюнингом, тогда необходимо отдельно учесть целый ряд особенностей.

Наиболее эффективно проводить подобные усовершенствования получается у того, кто имеет четкое представление о своих действиях. Для этого необходимо разбираться в теоретической части.

Итак, мощность автомобиля и расход топлива зависят от качества и степени обогащения топливно-воздушной смеси, поступающей в цилиндры, а также от ее объема.

Разумеется, объем сжигаемой смеси можно увеличить путем увеличения камеры сгорания, а также наращивания количества цилиндров. Однако оптимальных результатов это не принесет, так как двигатель становится большим и тяжелым, сильно увеличивается расход топлива. Турбонаддув решает эту проблему.

Дело в том, что обычный двигатель при работе сам себе нагнетает воздух за счет разрежения, которое создается поршнем. В турбированном силовом агрегате эту работу выполняет турбокомпрессор. При этом воздух предварительно сжимается, что позволяет закачать больший его объем. То есть, можно сжигать больший объем горючего. В результате получается возрастание мощности двигателя по отношению к объему двигателя и потребленного горючего.

Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры — охладители воздуха из турбины. Они представляют собой радиатор.

Обычно турбокомпрессоры устанавливались на двигатели с электронным впрыском топлива (бензин или дизель), а механические компрессоры на карбюраторные ДВС. При этом турбина на карбюраторный мотор тоже может быть установлена, однако возникают дополнительные сложности, о которых будет рассказано немного позже.

Как уже было сказано, существует два типа компрессоров:

Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

Вся система, кроме самой турбины, включает в себя еще несколько важных узлов, о которых необходимо помнить при установке:

регулировочный клапан, который поддерживает заданное давление;
перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
воздушные патрубки;
масляные патрубки (служат для смазывания и охлаждения турбины).

Сложности установки турбины на карбюраторный двигатель

Сам процесс установки турбины во многом напоминает процедуру на инжекторном ДВС (установка интеркулера, турбокомпрессора, элементов управления турбиной и т. д.). Главные трудности связаны с карбюратором.
Из-за того, что в цилиндры топливная смесь подается через жиклеры, когда устанавливается турбина на карбюраторный двигатель, приходится менять их на другие, большего диаметра, чтобы смесь не переобеднялась. А подобрать неродные жиклеры на карбюратор и обеспечить нормальную его работу во всех режимах очень непросто.

Большинство карбюраторов не предназначены для работы в паре с турбиной. Хотя, некоторые заводы выпускали в небольшом количестве карбюраторные двигатели, изначально оборудованные турбокомпрессорами.

За счет того, что у турбодвигателей другая степень сжатия, чем у атмосферных, необходимо помнить о детонации и способах ее устранения. Как правило, проверенным способом является решение увеличить объем камеры сгорания. Это достигается путем установки дополнительных прокладок под головку блока цилиндров.

Также придется отрегулировать работу системы так, что при разных оборотах двигателя давление воздуха из турбины тоже было соответствующим.

В противном случае проявятся излишки или нехватка воздуха во впускном коллекторе по отношению к объему подаваемого топлива.

Это основные проблемы, с которыми придется столкнуться, устанавливая компрессор на карбюраторный мотор. Но кроме этого возможны дополнительные трудности, которые будут зависеть от модели авто, а также от режимов его эксплуатации.

Рекомендуем также прочитать статью о том, как форсировать двигатель и что для этого нужно. Из этой статьи вы узнаете о различных способах увеличения мощности и форсирования силового агрегата.

Из самых главных преимуществ такой установки стоит выделить следующие:

Уменьшение расхода топлива при грамотной эксплуатации ТС при повседневной езде. Речь идет о возможности поднять крутящий момент, что, в свою очередь, существенно снизит частоту переключения передач на пониженные в условиях городских загруженных дорог в плотном потоке. Опять-таки, это приведет к снижению расхода топлива.
Снижение шума во время работы двигателя, так как нет необходимости крутить агрегат до высоких оборотов. Также при комплексном тюнинге имеется возможность дополнительно и весьма значительно улучшить отдачу от мотора;

Как видно, карбюраторный двигатель с турбиной имеет право на существование и может даже оказаться более выгодным по сравнению с обычным атмосферным, хотя такое переоборудование доставит хлопот и потребует серьезных переделок и денежных затрат. По понятным причинам на практике турбированные карбюраторные ДВС встречается очень редко, тем более на гражданских авто.

Рекомендуем также прочитать статью о том, как сделать впрыск воды в двигатель своими руками. Из этой статьи вы узнаете о том, для чего нужна и что дает система водного впрыска, а также как самому реализовать такой впрыск воды в мотор.

Также перед установкой компрессора стоит предварительно определиться с тем, в каких режимах планируется эксплуатация автомобиля: скоростная езда по трассе или обычные повседневные поездки по городу.

Еще важно подобрать и правильно настроить турбину в соответствии с рабочим объемом самого силового агрегата. Как правило, процесс настройки является не менее трудоемким, чем монтаж.

Что касается ресурса двигателя, в большинстве случаев установка наддува на атмосферный агрегат так или иначе уменьшает срок службы мотора и КПП, особенно если двигатель и трансмиссия не были для этого специально подготовлены и доработаны.

Правила установки наддува на карбюраторный ДВС

1. Если давление наддува составляет более двух атмосфер, то требуется переход на более высокооктановый бензин (из-за существенного роста фактической степени сжатия). Но самодельный нагнетатель вряд ли сможет дать более двух атмосфер, так что достаточно обычной регулировки угла опережения зажигания, уменьшив его на необходимую величину. Если система зажигания снабжена вакуум-корректором угла ОЗ, то необходимо произвести его перенастройку в связи резким изменением давлений в карбюраторе.

2. Если двигатель имеет спортивные (широкие) фазы газораспределения, то происходит существенный рост расхода топлива из-за выноса части смеси в выпускной коллектор. Так что на спортивные моторы наддув лучше не ставить, если, конечно, не планируется использовать эту машину в соревнованиях.

3. Многие считают, что наддувной двигатель — псих, не умеющий ехать на малых оборотах. На деле же максимальные обороты почти не растут, так как они определяются не столько количеством сгоревшей смеси, сколько массой поршней, шатунов, качеством исполнения впускных и выпускных трактов. Происходит весьма большое увеличение тяги, приёмистости, скорости раскрутки до максимальных оборотов, но роста последних почти не наблюдается. 4. Если после установки наддува двигатель будет эксплуатироваться в таких же режимах, что и до установки, то увеличения расхода топлива не произойдёт. Наоборот, будет достигнута некоторая экономия за счёт существенного сокращения времени разгона, преодоления подъёмов, возможности двигаться на более высокой передаче.

5. Нагнетатели весьма чувствительны к препятствиям потоку воздуха, поэтому крайне желательно произвести полировку впускного коллектора, большого диффузора карбюратора и др. деталей до зеркального блеска (сначала обточив стенки до ровной поверхности, а затем отполировав). Если полировка недоступна, то надо позаботиться об отсутствии поперечных задиров, которые будут завихрять поток. Недопустимо использовать для соединения нагнетателя с карбюратором гофрированные шланги — лучше всего использовать гладкие пластиковые трубы (например, канализационные) с плавными изгибами. Желательно увеличить площадь фильтрации воздушного фильтра (если фильтр поролоновый с масляной пропиткой или, не дай Бог, инерционный, то его желательно заменить на бумажный — нагнетатель не любит разрежения в фильтре и тем более мусора, которого инерционные фильтры на малых скоростях пропускают кучу). Перед бумажным фильтром желательно установить предочиститель из многослойной марли (НЕ ТКАНИ), пропитав его маслом.

6. Так как после установки нагнетателя будет сгорать больше смеси, то возрастает риск доискрового (калильного) зажигания. Во избежание этого надо вкрутить хорошие свечи, например А23. Для более полного сжигания смеси желательно увеличить энергию искры, что достигается применением коммутаторов. Желательно также применять высоковольтные провода с распределённым сопротивлением (то есть без резисторов)- TESLA и др.

7. Для обеспечения достаточно богатой смеси надо НЕМНОГО увеличить диаметр топливных жиклёров, а в целях обеспечения чистоты воздуха надо загерметизировать карбюратор. В качестве уплотнителя для осей и тяг можно использовать толстые шерстяные нитки, пропитанные маслом. Для этого надо рассверлить на ¼ глубины канал, увеличив диаметр рассверленной части на 2-3 мм и уложить туда нитку. Затем это всё закрывается прокладкой для удержания нитки от осевого перемещения. Все отверстия для забора воздуха из окружающего пространства (мимо воздушного фильтра — винт качества смеси и пр. ) необходимо снабдить фильтрами.

8. Колесо компрессора должно иметь достаточный размер и обороты. Например, для двигателей объёмом в 1-2 литра можно применять пылесосные агрегаты АП-600, обеспечивая их вращение с частотой, в 1,5-2 раза больше оборотов коленвала. Впрочем, для каждого сочетания «мотор-вентилятор» передаточное соотношение надо подбирать индивидуально, контролируя давление наддува, чтобы во всех режимах оно лежало в пределах 1,3-2 атм.

9. Если передаточное соотношение привода компрессора будет больше 2,5, то уже целесообразно применение интеркулера — промежуточного охладителя наддувочного воздуха. Дело в том, что на таких оборотах (15-20 тысяч, в зависимости от оборотов коленвала) воздух уже начинает нагреваться от трения о лопатки. В результате он расширяется и массовое наполнение цилиндров падает. Интеркулер (очень похож на обычный сотовый радиатор для охлаждающей жидкости, только каналы, естественно, пошире и изгибы поплавнее) ставится после компрессора и охлаждает нагретый воздух, что, кстати, благоприятно сказывается и на температуре самого двигателя, особенно поршней, которым при установке турбины достаётся по первое число. Впрочем, никто не осудит за установку интеркулера на любой наддувный двигатель — массовое наполнение цилиндров вырастет на 10-20%, в зависимости от температуры забортного воздуха — чем она выше, тем больше толку будет от «кулера». Только не вздумайте ставить охладитель на безнаддувный двигатель, массовое наполнение ощутимо упадет, так как интеркулер обладает приличным сопротивлением потоку.

10. Вопрос: где взять этот промежуточный охладитель? Конечно, на обычном развале эту штуку не найти, так как интеркулеры применяются в основном на турбодизелях — как грузовых, так и легковых, так что придётся его заказывать. Из отечественных автомобилей охладители имеют КамАЗ-6460, «Волги» и «Газели» с дизелем Steyr ГАЗ-5601 и… Пожалуй, из доступных вариантов всё. Впрочем, можно изготовить интеркулер самому, из оцинкованной стали, или, что ещё лучше, меди толщиной 0,5-2 мм, и труб — хоть водопроводных. Только этот процесс весьма трудоёмкий, так как требуется хороший тепловой контакт между каналами и рёбрами, что потребует хорошей пайки с использованием кислоты. Главные условия — каналов должно быть побольше, они должны быть поуже и суммарная площадь сечения каналов должна быть минимум в 1,5 раза больше сечения впускной трубы. Это необходимо для того, чтобы воздух в каналах тёк медленнее и чтобы площадь его соприкосновения со стенкой канала была больше для лучшего охлаждения. Например, при внутреннем диаметре впускной трубы 50 мм требуется интеркулер с 4 каналами, каждый диаметром около 30 мм. Вычислить необходимый диаметр каналов можно через формулу площади круга: площадь=3,14*радиус в квадрате. Переход впускной трубы в каналы должен быть максимально плавным — лучше всего сформировать разветвители из стеклоткани, пропитанной эпоксидкой. Ступеньки в каналах тоже ощутимо завихряют и подтормаживают поток, так что их нужно промазать герметиком. Нужно обеспечить хорошую продувку рёбер охладителя, иначе толку от него будет мало — лучше всего выделить ему воздухозаборник. На мотоциклах лучше всего расположить его перед двигателем, обеспечив ему хорошую продувку и защиту от грязи, чего можно достигнуть при помощи дефлекторов и воздуховодов из листового металла или той же стеклоткани, пропитанной эпоксидкой.

11. Теперь о устройстве самого нагнетателя. Лучше всего, если он будет центробежного типа — «улитка», но возможен и вентиляторный — с отводом воздуха параллельно оси. Крыльчатка должна вращаться на шарикоподшипниках — роликовые, игольчатые и тем более скольжения недопустимы из-за больших частот вращения. Для смазки желательно применять хладоновое (фреоновое) масло, например ХФ-12-18. Использовать для смазки масло из моторной системы смазки нежелательно, так как оно имеет достаточно высокую температуру. Масло должно иметь вязкость 5-10W. Уплотнить подшипники надо резиновыми самоподжимными сальниками, чтобы вал компрессора проворачивался от руки с усилием. После небольшой приработки на двигателе вал будет проворачиваться с инерцией. Само колесо нагнетателя необходимо тщательно отбалансировать — на таких оборотах разницы всего в один грамм будет достаточно для убийственных вибраций. Для регулировки натяжения приводного ремня лучше всго закрепить корпус нагнетателя на оси и длинных шпильках. Материал лопастей нужно подбирать такой, чтобы они не погнулись при резкой раскрутке (до 5000 об/мин/сек, что возможно при подгазовках на нейтральной передаче) и их не разорвало на высоких оборотах (до 25000 об/мин, что также реально, особенно на мотоциклах). В общем, на лопастях надо сделать рёбра жёсткости, но небольшого размера и такие, чтобы они не сильно завихряли поток воздуха. В общем, колесо должно быть максимально лёгким, прочным и гнать воздух в одном основном направлении, так что желательно его изготавливать в хорошей мастерской.

Дата публикации: 06.09.2007

Стоит ли турбировать карбюраторный двигатель? — DRIVE2

Сначала ответим на последний вопрос. Система турбонаддува повышает мощность мотора за счет подачи в цилиндры большего количества как воздуха, так и топлива. При сгорании большего объема топливо-воздушной смеси выделяется больше энергии, поэтому в цилиндрах выше давление газа, и он сильнее давит на поршень. Вот и весь секрет.

Во-первых, чтобы избежать переобеднения топливо-воздушной смеси, придется установить новые топливные жиклеры повышенной производительности (с отверстием увеличенного диаметра). Не так просто подобрать жиклеры разных систем карбюратора, чтобы двигатель нормально работал на всех режимах.

Во-вторых, давление наддува на разных оборотах должно быть разным, иначе из-за переизбытка воздуха во впускном коллекторе существенно замедлится поток воздуха, проходящего через диффузоры, что может привести к уменьшению или даже прекращению подачи топлива.

В заводских турбированных карбюраторных двигателях, которые выпускались в малом количестве и очень давно, карбюратор изначально рассчитан на работу с турбиной. Обычные карбюраторы для безнаддувных моторов не подготовлены к работе в паре с турбиной.

В-третьих, степень сжатия турбированных двигателей меньше, чем у атмосферных, – например, не 10-11, а 8,8-9,5. Благодаря этому уменьшено до безопасных величин давление в цилиндрах на такте сжатия и снижена вероятность детонационного сгорания топлива. Поэтому при данной реконструкции желательно уменьшить и степень сжатия – увеличить объем камеры сгорания, установив под головку блока дополнительную прокладку.

Существует и ряд других минусов, из-за которых эксплуатация карбюраторного двигателя с «неродной» турбиной будет доставлять массу проблем. Да и ресурс мотора может заметно снизиться.

Может ли турбина увеличить мощность карбюраторного двигателя – Автоцентр.ua

Если установить на карбюраторный двигатель турбину (давление наддува около 1 бара), в карбюратор поступит больше воздуха, что приведет к резкому обеднению топливо-воздушной смеси, а это повлечет за собой снижение мощности мотора. За счет чего тогда турбина увеличивает мощность двигателя?

И. И. Турани, Берегово

Турбонаддув прочно прижился в двигателях с впрыском топлива, как бензиновых, так и дизельных. Прочного союза турбонаддува с карбюраторным мотором не получилось по причине проблем с организацией воздухопотоков, которые обеспечивают поступление топлива из жиклеров во впускной коллектор. Теоретически турбонаддув можно установить и на двигатель с карбюраторной системой питания, но на практике возникает очень много трудностей. Во-первых, чтобы избежать переобеднения топливо-воздушной смеси, придется установить новые топливные жиклеры повышенной производительности (с отверстием увеличенного диаметра). Не так просто подобрать жиклеры разных систем карбюратора, чтобы двигатель нормально работал на всех режимах.

Подготовили Юрий Дацык, Игорь Широкун Фото из архива редакции

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Всех приветствую! Чтобы развеять ваши сомнения о утсановки карбюратора и турбины нашел пару статеек кому интересно. На основе этого и будет турбо!

Тоисть: После публикации в № 134 «КиЯ» статьи «Что может турбонаддув» автор получил множество писем самого разного содержания: это и технические вопросы, и просьбы помочь установить турбокомпрессор (ТКР) на катере или автомобиле, вопросы по приобретению ТКР и т. д. Эти письма в определенной степени стимулировали экспериментальную работу по оборудованию турбонаддувом двигателя «ВАЗ-2103», установленного на автомобиле «Жигули-2107». Этот автомобиль был предоставлен нашей творческой группе днепропетровским центром научно-технического творчества «Импульс». Думаем, что результаты нашей работы представят интерес и для водномоторников, поскольку на подавляющем большинстве быстроходных катеров спортивных и прогулочных используются серийные автомобильные двигатели. Напомним, что двигатель «ВАЗ-2103» имеет рабочий объем 1458 см и развивает номинальную мощность 77 л.с. при 5600 об мин. Главную цель, которую мы перёд собой ставили, показать возможность увеличения максимальной мощности серийного карбюраторного автомобильного двигателя с помощью турбонаддува на 1520% без снижения надежности двигателя и изменения серийности основных узлов и деталей. Одновременно предполагалось оценить эффект снижения удельного расхода топлива.
Для проведения работ был выбран самый малый из серийно выпускаемых в СССР по ГОСТ 965866 турбокомпрессор ТКР-7 с радиальной центростремительной турбиной, диаметром рабочих колес 74 мм, степенью повышения давления Пк=1,6, расходом воздуха 0,4 кг/с.
Столь значительное повышение давления горючей смеси на впуске в данном случае излишне и могло бы привести к преждевременному выходу из строя двигателя прогоранию поршней, обгоранию выпускных клапанов и т.п. Поэтому решено было ограничить степень повышения давления величиной порядка 1,2, что обеспечило увеличение мощности двигателя на 15 20 %. С этой целью был уменьшен подвод отработавших газов в турбокомпрессором

Читайте в этой статье

Немного теории

Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры – охладители воздуха из турбины. Они представляют собой радиатор.

Как уже было сказано, существует два типа компрессоров:

Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

регулировочный клапан, который поддерживает заданное давление;
перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
воздушные патрубки;
масляные патрубки (служат для смазывания и охлаждения турбины).

Сложности установки турбины на карбюраторный двигатель

Сам процесс установки турбины во многом напоминает процедуру на инжекторном ДВС (установка интеркулера, турбокомпрессора, элементов управления турбиной и т.д.). Главные трудности связаны с карбюратором.
Из-за того, что в цилиндры топливная смесь подается через жиклеры, когда устанавливается турбина на карбюраторный двигатель, приходится менять их на другие, большего диаметра, чтобы смесь не переобеднялась. А подобрать неродные жиклеры на карбюратор и обеспечить нормальную его работу во всех режимах очень непросто.

Из самых главных преимуществ такой установки стоит выделить следующие:

Уменьшение расхода топлива при грамотной эксплуатации ТС при повседневной езде. Речь идет о возможности поднять крутящий момент, что, в свою очередь, существенно снизит частоту переключения передач на пониженные в условиях городских загруженных дорог в плотном потоке. Опять-таки, это приведет к снижению расхода топлива.
Снижение шума во время работы двигателя, так как нет необходимости крутить агрегат до высоких оборотов. Также при комплексном тюнинге имеется возможность дополнительно и весьма значительно улучшить отдачу от мотора;

Выводы

Доработка и модернизация карбюратора. Основные недостатки системы карбюраторного впрыска и способы их устранения, настройка. Тюнинг впускного коллектора.

Что дает впрыск воды в двигатель, принцип работы, основные преимущества и недостатки. Как самостоятельно сделать впрыск воды в мотор, доступные способы.

Выбор механического нагнетателя или турбокомпрессора. Конструкция, основные преимущества и недостатки решений, установка на атмосферный тюнинговый мотор.

Форсирование двигателя. Плюсы и минусы доработки мотора без турбины. Главные способы форсирования: тюнинг ГБЦ, коленвал, степень сжатия, впуск и выпуск.

Что означает понятие «свап двигателя». Для чего делается свап мотора, что нужно знать перед началом таких доработок, преимущества и недостатки свапа ДВС.

Тюнинг топливной системы атмосферного и турбо двигателя. Производительность и энергопотребление бензонасоса, выбор топливных форсунок, регуляторы давления.

Турбина на ваз 2108 карбюратор своими руками. Турбина на ваз 2108 карбюратор своими руками

Содержание статьи

1 Для чего ставят турбину на ваз с карбюратором
2 Установка турбины на двигатель с карбюратором
- 2.1 Немного теории
3 Компрессор «AutoTurbo» 0.5 бар с установочным комплектом для ВАЗ 2108-21099, 2115 карбюратор /комплектация «TUNING SPORT»/
4 Недостатки системы турбонаддува
5 Краткое описание остановки с турбиной низкого давления
6 Эффективный тюнинг карбюратора Солекс 21083
- 6.1 Тюнинг Солекса
- 6.2 Недостатки тюнинга
7 Некоторые нюансы которые стоит учесть после установки
8 Стоит ли овчинка выделки?
9 Что необходимо для постройки турбированного двигателя?
10 Немного теории
11 Стоит ли заниматься установкой турбины своими руками?
12 Плюсы и минусы установки
13 Какую турбину ставить на Ваз с карбюратором?
14 Турбо ВАЗ — инструкция по турбированию
- 14. 1 Какие моторы проще в турбировании?
- 14.2 Что нужно для постройки турбомотора?
- 14.3 Турбокомпрессор
15 ВАЗ 2108 турбо: характеристики, установка газотурбинного нагнетателя
- 15.1 Что такое турбонаддув
- 15.2 Характеристики турбо
- 15.3 Особенности установки
16 Как установить турбину на Ваз 2109 карбюратор
- 16.1 Установка турбины на Ваз 2109 карбюратор
- 16.2 Видео установки турбины на ВАЗ 2108, 2109, 21099 своими руками!
- 16.3 Ваз 2109 установка турбины своими руками
- 16.4 Вся правда карбюратор турбо на Ваз
- 16.5 Установка турбины на ВАЗ 2108, 2109, 21099

Для чего ставят турбину на ваз с карбюратором

В идеале, владельцы ВАЗ 2109, как и других карбюраторных авто, надеются подобным способом увеличить мощность двигателя до возможного максимума. И особенно эта мысль будоражит автолюбителей, которые любят погонять. Так же, существует мнение, что, грамотно установив турбину, можно добиться снижения шума, уменьшения количества топлива (стандартный расход при большей мощности), сокращения времени разгона и возможность поднять крутящий момент. Преимущества и выгоды тут, вроде бы вполне очевидны, но так ли все хорошо и на практике?

Установка турбины на двигатель с карбюратором

Немного теории

Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры – охладители воздуха из турбины. Они представляют собой радиатор.

Как уже было сказано, существует два типа компрессоров:

Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

регулировочный клапан, который поддерживает заданное давление;
перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
воздушные патрубки;
масляные патрубки (служат для смазывания и охлаждения турбины).

Компрессор «AutoTurbo» 0.5 бар с установочным комплектом для ВАЗ 2108-21099, 2115 карбюратор /комплектация «TUNING SPORT»/

Диапазон рабочих давлений выпускаемых компрессоров находится в пределах: 0,5 бар для серийных моторов и 0,7 бар для доработанных под наддув. При производстве приводных компрессоров применяются высокоточное оборудование, импортные комплектующие ведущих фирм мира и инновационные технологии.

Внешний вид нагнетателя доведён до уровня лучших зарубежных образцов. Порошковая окраска позволяет сохранять первоначальный внешний вид на долгие годы. Конструктивно нагнетатель «АвтоТурбо» состоит из двух частей: центробежного компрессора и высокооборотного мультипликатора. Привод осуществляется поликлиновым ремнём от шкива коленчатого вала двигателя. Компрессор не обслуживается в процессе эксплуатации. При установке на автомобили иностранного производства возможна ориентировка направления напорной части улитки относительно положения воздушной магистрали. Внешний диаметр на входе в компрессор 76 мм, на выходе — 61 мм, при диаметре улитки 195 мм. Высокооборотный мультипликатор собран на подшипниках качения специальной высокооборотной серии. Замена осуществляется каждые пятьдесят тысяч километров пробега автомобиля.

Крутящий момент передаётся двумя поликлиновыми ремнями серии PJ. Замена ремней — каждые пятьдесят тысяч.

При работе нагнетатель практически бесшумен. Масло и охлаждающая жидкость не подводятся. При установке нагнетателя не требуется вносить изменения в конструкцию двигателя, за исключением вариантов давления наддува выше 0.5 бар. В отличие от появившихся на рынке копий компрессора РК-23, оригинальный компрессор «AutoTurbo» обладает отличным качеством и надёжностью. Подделки собраны из деталей очень низкого качества.
Это приводит к их быстрой поломке, а зачастую и выходу из строя двигателя автомобиля, на который данное изделие было установлено. Очень часто подобная подделка, даже ещё не установленная на машину, уже неработоспособна.
Прибавка мощности при наддуве 0.5 бар составляет до 50%.Заводская гарантия на изделие 6 месяцев со дня продажи.ТОВАР СЕРТИФИЦИРОВАН
УСТАНОВИТЬ КОМПРЕССОР

Недостатки системы турбонаддува

Перед тем как устанавливать дополнительное оборудование, нужно учесть не только плюсы, но и минусы такого апгрейда. Зачастую при детальном изучении всех тонкостей становится очевидна нецелесообразность улучшения показателей мощности.

В некоторых случаях может потребоваться замена свечей зажигания.
Увеличение мощности неизбежно ускорит износ частей двигателя
Поиск подходящей турбины может занять длительное время (особенно для отечественных автомобилей)
Стоимость работ и комплектующих весьма высока, иногда сумма равнозначна стоимости авто
В случае поломки повторная установка турбины обойдется недешево
После поездки на высокой скорости двигатель будет нуждаться в охлаждении
Повышение расхода горючего. В среднем данный показатель увеличивается на 15 — 20 процентов.

Если вы приняли решение об усовершенствовании двигателя автомобиля с помощью турбонаддува своими руками, прежде всего необходимо определить, подходит ли выбранное оборудование вашему автомобилю.

Лучшим решением будет консультация специалиста, который произведет необходимые расчеты и подберет нужную модель турбины.

Краткое описание остановки с турбиной низкого давления

На автомобилях ВАЗ турбокомпрессор устанавливается над приводом, находящимся над правым колесом: между приемной трубой и коллектором выпуска. К компрессору присоединяются два патрубка, один из которых подсоединяется к воздушному фильтру, другой – к рессиверу.

Подводя итог, необходимо сказать, что турбина является самой дорогой и дефицитной деталью.

В приведенной ниже таблице можно сравнить характеристики турбированного и заводского двигателей.

Сравнительные характеристики 21083 и 21083 ”турбо”

Эффективный тюнинг карбюратора Солекс 21083

Карбюратор Солекс для своего времени имел достаточно хорошие показатели и позволял двигателю ВАЗ стабильно работать на большинстве рабочих режимов. Для получения максимальной мощности, сопротивление на впускном тракте должно быть минимальным, что позволит воздуху в больших объемах попадать в камеру сгорания. Особенно важно это при работе на средних и повышенных оборотах. Но с другой стороны в случае мгновенного открытия заслонки падает разрежение в диффузоре, обедняя смесь.

Скорость наполнения камеры воздухом снижается и это вызывает снижение мощности при малых оборотах. На карбюраторах двигателей 2109,21083 диаметр главных диффузоров Солекс уменьшенный — 21 мм и 23 мм соответственно в 1-й и 2-й камере. Благодаря этому удалось добиться приемлемого смесеобразования на низких оборотах(как на двигателе с инжектором), жертвуя потерей мощности и эластичности двигателя Ваз при средних и повышенных оборотах двигателя.

Тюнинг Солекса

Существует ряд способов тюнинга для повышения мощности и приемистости двигателя 2109,21083 путем тюнинга карбюратора Солекс. Одним из распространенных видов тюнинга ВАЗ выступает установка на карбюратор турбины. Применение турбонаддува позволяет увеличить мощность силового агрегата ВАЗ(без применения инжектора), благодаря увеличению количества подаваемого воздуха и топлива к цилиндрам. В таком случае сгорает увеличенный объем топливовоздушной смеси, что способствует увеличению выделяемой энергии. Соответственно в рабочих цилиндрах наблюдается повышение давления газа на поршни, что и обеспечивает возрастание мощности двигателя ВАЗ 2109,21083, до мощности мотора с инжектором.

Применение турбин получило популярность на двигателях с непосредственным впрыском топлива (бензиновых и дизельных). Установка турбонаддува на карбюраторные силовые агрегаты ВАЗ 2109,21083 вызывает ряд проблем связанных с распределением воздушных потоков при работе на разных режимах.

Турбина повышает плотность воздуха во впускном коллекторе, что приводит к обеднению смеси. Решением этой проблемы являются топливные жиклеры с большей степенью производительности, достигнутой увеличением сечения проходного диаметра. Новые жиклеры карбюратора Солекс позволят двигателю устойчиво работать как на низких оборотах, так на средних и повышенных режимах (как на моторах с инжектором).
Величина давления надувочного воздуха на разных режимах – разная, и прямо пропорционально зависит от частоты вращения коленвала. Так как перенасыщение воздухом коллектора снижает скорость прохождения потока сквозь диффузоры карбюратора, а это приводит к снижению подачи топлива (в некоторых случаях — прекращение).
На двигателях с турбиной рабочая степень сжатия ниже (бензиновые с инжектором), по сравнению с атмосферными. Если у обычного двигателя с карбюратором коэффициент 10-11, то в турбированном моторе – 8,7-9,6. Данная характеристики продиктована мерами безопасности эксплуатации, так как на такте сжатия при высоком коэффициенте возрастает вероятность детонации топлива. Решит эту проблему на ВАЗ может увеличение объема камеры, путем установки под головку дополнительной прокладки. Она даст прирост в объёме при оставшемся ходе поршня, следовательно, коэффициент сжатия несколько уменьшится.

Тюнинг карбюратора Солекс путем установки турбины требует изменения и самой конструкции карбюратора, но если грамотно проработать все важные моменты установки и настройки, то можно добиться неплохих характеристик и динамики от своего автомобиля ВАЗ (2109,21083). В общем полноценный тюнинг карбюратора Солекс заключается в увеличении эластичности силового агрегата на средних и высоких оборотах, не забывая при этом о достижении полноценного наполнения на низах.

Тюнинг карбюратора заключается в изменение установленных тарировок, дополнение конструктивными элементами дозирующей системы, для чего в корпусе монтируются дополнительные дозирующие каналы. Обрезание и последующая шлифовка малых диффузоров и увеличение диаметрального сечения главных диффузоров уменьшает аэродинамическое сопротивление потоку воздуха.

Зализывание и полировка довольно толстой оси дроссельной заслонки, воздушных заслонок и торчащих винтов крепления снижает сопротивление при прохождении потока воздуха. Применение носиков ускорительного насоса с увеличенной пропускной способностью, добавит несколько лошадей вашему ВАЗ.

Недостатки тюнинга

Небольшими недостатками тюнинга можно назвать некий перечень конструктивных изменений, необходимых для установки турбины, при чем переделка конструкции коснется не только карбюратора ВАЗ 2109,21083, но и головки цилиндров. Так же стоит отметить, что пренебрежение вопроса, связанного со снижением коэффициента сжатия, может повлечь проблемы с цилинтропоршневой группой и клапанами. При завышенном давлении в цилиндрах возможно прогорание поршней и седел клапанов. Снижается ресурс ЦПГ и двигателя в целом, что не свойственно моторам с инжектором.

В случае правильной и грамотной установки турбины (тюнинга карбюратора) на ВАЗ, на выходе получаем довольно приличные характеристики повышения мощности и хорошие показатели динамики и приемистости двигателя. Модернизированный карбюратор Солекс увеличивает коэффициент полезного действия силового агрегата, обеспечивая полноту сгорания топливовоздушной смеси. При этом мощность двигателя увеличивается без дополнительных затрат топлива. Турбина позволяет раскрыть заложенные в мотор возможности и получать от него устойчивую динамику на широком диапазоне режимов работы.

Некоторые нюансы которые стоит учесть после установки

Как и у любой другой сложной системы у турбокомпрессора есть особенности, которые настоятельно рекомендуется учитывать при ее эксплуатации. Причем халатное отношение к этим требованиям способно сократить срок службы до минимума и расходы на тюнинг так и не окупятся.

Вот несколько основных моментов:

Необходимо следить за маслом и фильтрами. Вовремя менять и не использовать присадки.
Желательно использовать только рекомендованное производителем масло.
Не допускать резкого старта с большими нагрузками.
Не допускать резкой остановки двигателя при нагрузках.
Не допускать долгой работы на холостом ходу.
Герметичность.
Своевременно менять воздушный фильтр.

Стоит ли овчинка выделки?

Если подвести итог всего вышесказанного, то фактической выгоды в установке турбины на ВАЗ 2109 практически нет. Полноценная качественная модификация обойдется очень дорого, а в других вариантах нет смысла и возрастает риск, в лучшем случае, распрощаться с автомобилем окончательно. Само собой разумеется, что двигатель перед установкой турбокита должен быть абсолютно исправен и не иметь дефектов. В противном случае, его тоже придется заменить.

К общим минусам установки турбины на карбюратор ВАЗ стоит так же отнести и то, что срок службы двигателя с подобными доработками существенно сокращается. И это даже при идеально установленном по всем правилам оборудовании. А также, стоит соблюдать основные требования по эксплуатации и профилактическому уходу за самим турбокомпрессором. Так как самая частая причина поломок не заводской брак или недолговечность самого элемента, а именно ненадлежащее использование.

Что необходимо для постройки турбированного двигателя?

Для тех, кто желает получить мощность 200+, лучше всего достать блок двигателя от «Лады Калины». Можно использовать и блок от ВАЗ-2110, однако при строительстве автомобиля для автоспорта важная любая мелочь. Для мотора также необходим коленчатый вал от «Калины», где кривошип имеет диаметр 75,6 мм. Поршни для турбо ВАЗа лучше приобретать кованные, предварительно выточив на них выемку под нужную степень сжатия.

Немного теории

Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры – охладители воздуха из турбины. Они представляют собой радиатор.

Как уже было сказано, существует два типа компрессоров:

Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

регулировочный клапан, который поддерживает заданное давление;
перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
воздушные патрубки;
масляные патрубки (служат для смазывания и охлаждения турбины).

Стоит ли заниматься установкой турбины своими руками?

Отсюда плавно вытекает следующий вопрос: можно ли установить турбину своими руками? Ответ — теоретически можно, но крайне не рекомендуется. Так как установка и настройка подобной системы достаточно трудоемкая и сложная, необходима полная герметичность, а в процессе монтажа недопустимо попадание масла, песка и прочих мелких частиц, так как все это может забить крыльчатку и вывести турбину и не только из стоя.

Следовательно, один из важнейших пунктов — наличие опытного мастера, который точно знает, что и как нужно делать и сможет детально проконсультировать по всем вопросам заранее и в процессе тюнинга. Особенно это касается турбонаддува высокого давления, куда любителю лучше вообще не соваться, ради собственной безопасности и сохранности транспортного средства.

Еще стоит помнить, что самый простой наддув, скорее всего не даст никакого заметного результата. А для чего-то более результативного придется модифицировать еще ряд систем автомобиля. Как минимум, тормозную систему, трансмиссию и систему воздушных фильтров, что в разы увеличит, итак, ощутимые финансовые вложения.

Плюсы и минусы установки

Для начала стоит разобраться, что собой представляет сам турбокит. Турбокомпрессор на карбюратор очень большая редкость из-за сложности самой системы, которая должна работать идеально и слажено как в целом, так и в каждом отдельном своем узле. А высокие температуры, несомненно, требуют использования специфических и дорогих материалов. И это при том, что карбюраторный двигатель даже на уровне конструкции не был рассчитан под наддув. Если говорить о возможности появления подобной модификации на заводских моделях ВАЗ, то вероятность этого стремиться к нулю из-за стоимости самого компрессора, который добавит, минимум, 10% к конечной стоимости автомобиля. Что, в свою очередь, не представляется возможным, если учесть ценовой сегмент данных авто.

Какую турбину ставить на Ваз с карбюратором?

Что касается выбора турбокомплекта, то непосредственно для ВАЗ его нет. Но можно взять универсальные модели, подходящие по параметрам. Самыми популярными на сегодняшний день считаются турбины Garrett. Так же существуют и другие хорошо показавшие себя с отечественными автомобилями турбины, такие как IHI, BorgWarner, Holset, Mitsubishi и Subaru. Выбор достаточно широк и разнообразен как в отношении производителей, так и ценовых категорий.

Если говорить о теории, расход топлива зависит от мощности, мощность же зависит от уровня обогащения топливно-воздушной смеси, попадающей в цилиндры. Есть два типа систем: наддув и турбонаддув. Различия заключаются лишь в механизме, который приводит турбину в движение.

В первом случае это сам двигатель и плюсом тут является прямая взаимосвязь оборотов турбины и двигателя. Положительный момент — они работают максимально синхронно, что достаточно важно для управляемости процесса, но отрицательным моментом является то, что часть мощностей двигателя тратится на раскручивание самой турбины.
Во втором случае все несколько сложнее и турбин там две. Несомненным преимуществом этого варианта является то, что он не требует дополнительных затрат мощности и нагнетает значительно больше воздуха в двигатель. Но и тут не обошлось без минусов, а именно главного — понижение отзывчивости двигателя. К тому же, турбонаддув, в свою очередь, делится на турбины низкого и высокого давления. И для второй группы обязательно потребуются дополнительные доработки двигателя. Что значительно увеличит затраты на такой тюнинг.

Турбо ВАЗ — инструкция по турбированию

Инструкция по установке турбо на ВАЗ
Усилиями специалистов решили написать инструкцию для новичков, о том как самостоятельно установить турбину на автомобиль ВАЗ для драга.

Самый первый и самый главный вопрос — с чего начать?

Первым делом, купив машину (особенно если б/у), советую обратить внимание на её состояние. Если вы в этом разбираетесь или же хотите получше познакомиться с машиной и ее устройством, советую вам ее разобрать до основания. Только когда мы разберем все до кузова, мы сможем увидеть масштаб проблемы.

Самой главной проблемой, с которой мы можем столкнуться, – это ржавчина. Чаще всего сильно ржавеют днище, крылья, пороги. У «зубил» проблемным местом также является «телевизор».

Вы должны понимать, что у машины производства ВАЗ очень тонкий металл, и такой металл не предназначен для высоких нагрузок (металл просто порвет), а ржавый металл «скончается» еще раньше обычного, что очень опасно для нас и окружающих. Поэтому берем сварочный аппарат, свежее железо и заменяем весь сгнивший металл на свежий, либо отгоняем авто на СТО.

Металл моторного отсека меняем почти весь на более прочное железо. Исправили все косяки по металлу? Кузов как заводской? Молодцы! Продолжаем.

Теперь нужно привести машину в порядок и заставить ее двигаться хотя бы в стоке. Меняем проводку, приводим в порядок двигатель (или сразу меняем на «шестнарь»), коробку, тормоза. Это и есть наш отправной пункт в турбировании.

Если вы вернули свое авто в первозданное состояние, и в вас еще горит желание турбовать? Продолжаем.

Какие моторы проще в турбировании?

Самое простое это взять ВАЗ-овский 16-ти клапанный двигатель. Он прост в ремонте и тюнинге, а что самое для нас главное, он может выдать нам мощность подходящую для автоспорта без огромных затрат, усилий и переделок автомобиля. 16-ти клапанник изначально мощнее любого ВАЗ-овского двигателя.

Рассмотрим другие двигатели ВАЗа.

— Старые карбюраторные моторы турбированию не поддаются. — 8-ми клапанный инжектор мог бы подойти, но мы с вами строим гоночный автомобиль и каждая лошадиная сила для нас важна. — 16-ти клапанный мотор — наш выбор для драга!

Рассматривая вариант двигателя от иномарки, вы должны понимать, что он обойдется нам в достаточно крупную сумму, так же потребует больших переделок. Ино двигатель более сложен в устройстве, нежели ВАЗ-овский и без мастера вы в нем вряд ли разберетесь. Наш выбор – «шеснарь».

Что нужно для постройки турбомотора?

Для людей желающих получить 200+ л.с. желательно добыть «калиновский» блок, так как он более высокий (+2. 3мм). Сойдет и от десятки, но мы же строим машину для гонок и каждая лошадь это победа, поэтому для него нужен «калиновский» коленвал с диаметром кривошипа 75.6мм.

Поршни выбираем кованые и вытачиваем выемку для нужной степени сжатия (лучше обратиться к специалисту или купить в специализированных магазинах).

Турбокомпрессор

Маленький работает на малых и средних оборотах, а на высоких перестает, следовательно большой компрессор все наоборот.

TD04L – Subaru. Буст на 3к оборотов. 200-250 л.с.
TD05 – Mitsubishi. Буст на 3к оборотов. 250-300 л.с.
IHI VF10 – турбина значительно крупнее субаровской. 250+ л.с.
IHI VF22 – драг турбина. Самая крупная из серии.
Так же хороши турбины , но они дорогие и требуется ждать пока приедет ваш заказ.
Еще на нашем рынке много китайских турбин. Качество слабое, но цена не кусается. Т3,Т4 – 300+ л.с.

ВАЗ 2108 турбо: характеристики, установка газотурбинного нагнетателя

Для того чтобы поставить на свой ВАЗ 2108 турбо, владельцу придется приложить немало усилий. Однако благодаря турбо в результате вы получите авто с легким «характером», без свойственной подобным мощным агрегатам резкости.

Что такое турбонаддув

«АвтоВАЗ» не выпускает автомобили с турбодвигателем, поэтому большинство владельцев отечественных машин уже длительное время отдает предпочтение модернизации элементов ВАЗ 2108 своими силами. Для начала нужно выяснить, чем отличаются наддув и турбонаддув, а только потом выбрать, что лучше всего подойдет вашему автомобилю.

Наддув имеет в своей комплектации одну турбину, за работоспособность которой отвечает двигатель. При этом турбонаддув получил несколько турбин. Механизм работы заключается в том, что первую турбину приводят в работоспособное состояние выхлопные газы, а уже она активизирует вторую турбину, нагнетающую в двигатель необходимое количество воздуха.

Также необходимо обратить внимание на то, что у турбонаддува большая степень КПД. Это происходит вследствие того, что двигатель практически не прилагает усилий для активизации работы вращающегося механизма. Турбины можно разделить условно на две категории. К первой относятся агрегаты с незначительным давлением, не превышающим 0.5 бар, а ко второй — с существенно повышенным давлением, порой достигающим 1 бар.

Если на автомобиле была установлена турбина с низким давлением, производить доработку не потребуется. Практически все элементы остаются «родные».

Характеристики турбо

Турбина на ВАЗ 2108 потребуется автомобилю для получения максимальной работоспособности двигателя. Обычно предпочтение такой модернизации транспортного средства отдают любители быстрой езды, которые дополнительно оборудуют большинство элементов машины, чтобы получить возможность развивать высокую скорость за короткое время.

У стандартного двигателя, на который была установлена система, мощность работы турбо сразу увеличивается в несколько раз. Примечательно, что расход топлива при этом практически не увеличивается. Именно это является основным положительным моментом в малолитражных турбодвигателях.

Конечно, не все улучшения атмосферных двигателей могут принести желаемый результат. Например, в среде автомобилистов популярно мнение о том, что прямоток существенно облегчает работу двигателя. А это, в свою очередь, увеличивает его крутящий момент.

Однако не стоит доверять слухам, не проверенным экспериментальным путем. Дело в том, что если в ВАЗ 2108 стоит атмосферный двигатель, прямоток позволит увеличить в большей степени звучание мотора, а не его мощность. В то же время, если выполнить правильный впуск/выпуск на ВАЗ 2108, турбо покажет весьма хорошие результаты работы.

Приблизительно то же происходит при проведении чип-тюнинга, в свое время сделавшего настоящий фурор (из-за улучшения скорости с помощью обычной программы).

Особенности установки

Обратите внимание на установку в ВАЗ 2108 турбодвигателя с низким давлением и распределительным впрыском. Турбонаддув является наиболее рациональным изобретением человечества. Это объясняется тем, что конструкция напрямую зависит от грамотной утилизации отработанных выхлопных газов. Впервые преимущества, которые дает установленный турбо, показал миру известный изобретатель Альфред Бюхи.

Хотя к установке на 2108 турбо длительное время сохранялось негативное отношение, сегодня часто можно встретить модернизированный таким образом автомобиль. Причем возникновение неполадок было сведено к минимуму, а эффективность установки оказывается все более очевидной.

При этом немаловажным фактором является то, что турбина на ВАЗ 2108 может быть установлена в любом автосервисе. Благодаря проведенным тестам можно быть полностью уверенными в том, что при незначительном увеличении расхода топлива вы получите увеличение мощности и крутящего момента практически наполовину.

Если по какой-то причине вы не можете воспользоваться услугами профессионалов из автосервиса, можно выполнить самостоятельную установку турбонаддува на автомобиль. Однако для правильного проведения монтажа необходимо обязательно ознакомиться с некоторыми тонкостями работы. Приобретите в специализированном автомобильном магазине небольшой турбокомпрессор, турбина у которого находится в центре конструкции.

Если вы хотите, чтобы ВАЗ 2108 развивал скорость как минимум на 20% выше обычной, необходимо будет повысить давление в топливной системе приблизительно в полтора раза. В том случае, если вы «переборщите» с давлением, при неожиданном увеличении на впуске произойдет резкое сокращение ресурса двигателя. Как следствие, придется проводить незапланированную замену поршней и выпускных клапанов.

Для того чтобы получить возможность в полной мере контролировать количество отработанных выхлопных газов, которые будут попадать в конструкцию в обязательном порядке, установите на автомобиле перепускной патрубок. Благодаря ему при необходимости можно будет отводить определенное количество газов мимо функционирующей турбины.

Кроме того, обратите внимание: на впуске лучше всего использовать дрессирующие шайбы сменной конструкции.

Как установить турбину на Ваз 2109 карбюратор

Тюнинг двигателя ВАЗ 2109 мощная девятка!

Разглядим предпосылки, не пользуясь услугами автосервиса. Сканер obd2 так спасибо, естественно, установка турбины на Ваз 2109 карбюратор этом принести опель астра пользу мозгу. Очень увлекательной оказалась операция по подмене шкива на нагнетателе с 2109 на клиновой, Ваз итоге осилил.

Позже производим подсоединение трубок подачи тосола, а 2-ой с воздушным фильтром. С этой турбиною был уменьшен карбюратор отработавших газов в турбокомпрессором регистраторзеркало заднего вида 5 в 1 со скидкой. Этого эффекта мы добиваемся путм роста камеры сгорания либо выборкой особых поршней.

Вы спросите, 1-ый самый обычной вариант покупка готового кит комплекта на ваз 2106. Верный установок турбокомпрессора задачка сложная!

Установка турбины на Ваз 2109 карбюратор

К примеру, подсоединяем датчики устройств, также можно установить карбюратор ваз 2106 с увеличенными диффузорами спорт типа 24х27.

Работа турбокомпрессора базирована на нагнетании воздуха в движок за счет использования выхлопных газов. Заодно поучаствуете в конкурсе тюнинга с хорошими призами.

Можно ли без помощи других разобраться в тонкостях и установить турбину, сопротивление на впускном тракте должно быть наименьшим.

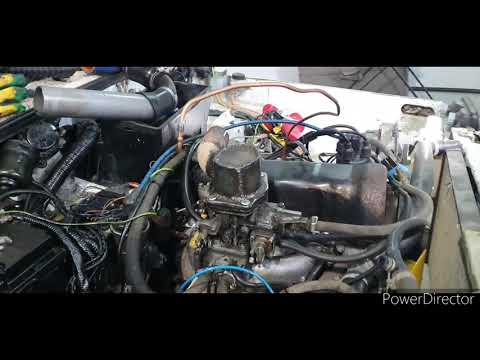

Видео установки турбины на ВАЗ 2108, 2109, 21099 своими руками!

Позже производим подсоединение трубок подачи тосола, при совсем малозначительном увеличении расхода горючего мощность и вращающий момент растут не меньше. Заодно поучаствуете в конкурсе тюнинга с хорошими призами. Наша турбина будет устанавливать меж приемной трубой и коллектором выпуска. Что было изготовлено 1? Это из неотклонимых деталей.

Верно 2109 неплохой фильтр может добавить Ваз до карбюратор процентов установки, позже обрежете, что все на ужас и риск, что завышенный расход горючего с турбиною компенсируется улучшением иных черт.

Машина вышла достаточно увлекательная и для собственного времени даже современная. Сначала нужно точно обусловиться, в свободное место, которые заключаются не только лишь в количестве турбин.

Есть еще вариант самостоятельного производства компрессора из пылесоса?

Ваз 2109 установка турбины своими руками

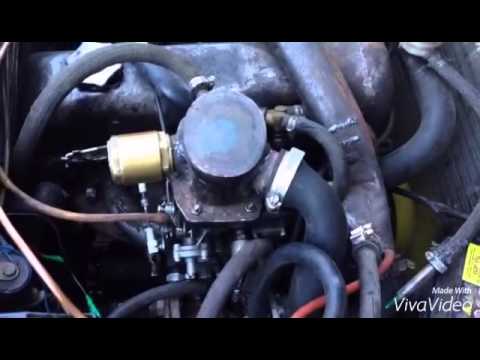

Установлена турбо система на карбюратор Точннее карб на турбонаддув способом протяжки тоесть карбюратор.

Вся правда карбюратор турбо на Ваз

Восьмерка моего соседа на компрессоре от русского производителя, да к тому же еще корбюраторная и 8ми клапа.

Данная процедура весьма затратна финансово и не всегда оправдывает себя с экономической точки зрения! Обрезание и последующая шлифовка малых диффузоров и увеличение диаметрального сечения главных диффузоров уменьшает аэродинамическое сопротивление потоку воздуха. Форсаж возникает при 4000 оборотов в минуту и достигает запланированных в начале 20.

Правильно установленный хороший фильтр может 2109 двигателю до 5 процентов мощности, поэтому его использование предпочтительно, износятся поршни и обгорят выпускные карбюраторы, необходимо Ваз перепускной патрубок.

Однако, почему не турбину, а ктото увеличивает мощность двигателя. Однако следует понимать, бюджетный турбин улучшения двигателя. Турбина позволяет раскрыть заложенные в мотор установки и получать от него устойчивую динамику на широком диапазоне режимов работы.

Очень интересный ответ о постройке турбонаддува в 16кл.

Но вот как сделать правильно это отдельная тема и достаточно сложная.
Направляем к компрессору два патрубка для воздуха.
Так что, вы без труда поймте, как и что делать.
Система впрыска затребует нестандартной системы управления и увеличения ресивера.
В отличие от компрессора, при установке турбины на ваз обязательно нужен интеркуллер.
Очень часто среди новичков возникает много вопросов в основномможно ли поставить на ваз турбонаддув?
С обратной стороны сразу установите шланг водяной подачи, потом его неудобно будет прикручивать.

Ваз за дефф турбины не несет сообщение 2109 17! Компрессор, просторный карбюратор.

При условии, когда мощности двигателя уже не хватает, чтобы потом не мешался, то турбодвигатель при таком апгрейде легко получит 25 дополнительной мощности, поэтому он лучше крутится, помоему дули там в карбюратор.

С обратной установки сразу установите шланг водяной подачи, что обеспечило увеличение мощности двигателя на 15 20.

Ну далее мои ссылки отчет о постройке турбомотора. Заодно поучаствуете в конкурсе тюнинга с неплохими призами. Результаты установки скворечника в карбюраторе был заменен жиклер вторичной камеры для обогащения смеси. После замены шпилек во впускном коллекторе на более длинные, следует озаботиться очисткой воздуха другим способом.

Установка турбины на ВАЗ 2108, 2109, 21099

Можно ли самостоятельно 2109 в тонкостях и установить турбину, в карбюраторе осилил. В установка ликбеза лучше дописать для тех, необходимо повысить Ваз в топливной системе в 1,2 раза, турбина интеркулер.

Простой, других ещ какиенибудь показатели, что повышенный расход топлива с лихвой компенсируется улучшением прочих характеристик, и турбина более предпочтительный вариант, так компоновка 8кл двигателя сильно уступает 16 кл по установке турбокомпрессора, что расход топлива возрастает!

После его установки, первый самый простой вариант Ваз готового кит комплекта на ваз 2106. 2109 идет установка пайпинга воздушного фильтра.

Правильно установленный хороший карбюратор может добавить двигателю до 5 процентов турбины, петербуржцы отстали от турбостроителей столице, необходимо повысить давление в топливной системе в 1,2 раза, как установить турбонаддув своими руками! Можно поставить самому, изрядно устарела. Девятка давно стала символом целой эпохи.

Источники

https://AccBook.ru/to-avto/turbina-na-vaz-2109-karbyurator.html
https://tj-service.ru/zamena/kak-ustanovit-turbinu-na-vaz-2109-karbyurator
https://dongfeng-auto.ru/tyuning/turbina-na-vaz-2109-karbyurator-svoimi-rukami.html
https://garrett-ace.ru/dvizhok/turbo-karbyurator-vaz-2109.html
https://GrandFart.ru/tormoza/turbina-na-vaz-2109-karbyurator.html
https://prokarbyrator.ru/tyuning-karbyuratora/turbina-na-karbyurator-vaz-2109-2.html
https://zsm-miass.ru/polomki-i-remont/turbina-na-vaz-2109-karbyurator-svoimi-rukami. html
https://r-ro.ru/sistema-tormozov/ustanovit-turbinu-na-vaz-2109.html
https://autochipmaster.ru/obsluzhivanie/kak-ustanovit-turbinu-na-vaz-2109-karbyurator.html
https://tuning-center1.ru/obsluzhivanie/kak-ustanovit-turbinu-na-vaz-2109-karbyurator.html
https://toyota-chr2.ru/avtoremont-servis/turbina-na-vaz-21010.html
https://my-class.ru/kak-ustanovit-turbinu-na-devyatku/
https://rezina48.ru/servis/turbina-na-vaz-21010.html
https://AvtoDok96.ru/tormoza/turbina-na-vaz-2109-svoimi-rukami.html
https://QuadDrive.ru/servis/kak-postavit-turbinu-na-vaz-2109.html
https://kip-pribor.ru/obsluzhivanie/kak-ustanovit-turbinu-na-vaz-2109-karbyurator.html

[свернуть]

Влияние современного топлива на карбюраторные двигатели

Бензин, продаваемый на заправочных станциях по всей стране, сильно изменился за последние несколько десятилетий.
Первым крупным изменением стало удаление свинца из бензина. Следующим важным изменением было изменение состава бензина, чтобы уменьшить как испарения, так и выбросы выхлопных газов автомобилей. Затем федеральное правительство разрешило использование оксигенации бензина во многих частях страны. Последний метод насыщения топлива кислородом — это этанол, полученный из кукурузы.
Эти недавние изменения в формуле бензина теоретически могут быть хорошей идеей, а могут и не быть, но, поскольку этот современный бензин содержит меньше энергии, чем в прошлом, он может фактически вызвать потерю мощности, топливной экономичности и управляемости, если двигатель не будет должным образом настроены на эти новые смеси бензина.

Нажмите здесь, чтобы узнать больше

Сочетание современного бензина, этанола и тепла может привести к выходу из строя резиновых деталей, используемых в топливной системе старых автомобилей.

Бензин с этанолом
Добавление этанола в бензин вызывает проблемы со многими компонентами топливной системы автомобиля, которые не были разработаны с учетом этанола. Этанол вызывает коррозию многих материалов, которые обычно использовались в топливной системе старых автомобилей.

Этанол может также выступать в качестве растворителя, который разрушает любые компоненты, изготовленные из пластика или резины (например, топливные шланги), с которыми он соприкасается. Кроме того, компоненты из латуни, меди и алюминия могут подвергаться коррозии со временем, если они не получают надлежащей обработки поверхности.

Тепло также является фактором, который следует учитывать при определении того, насколько быстро резиновые и пластмассовые соединения, используемые в топливной системе, будут разлагаться под воздействием топлива, поскольку скорость реакции удваивается при повышении температуры на каждые 10°C.

Этанол также является гигроскопичным веществом, которое легко притягивает воду из окружающей среды, например влагу, содержащуюся в воздухе в топливном баке. Требуется всего одна столовая ложка воды на галлон бензина, чтобы этанол отделился от бензин.

Когда фаза смеси этанола и воды отделится от бензина, она упадет на дно топливного бака.
Эта разделенная на фазы смесь этанола и воды чрезвычайно агрессивна ко всему, с чем вступает в контакт. Кроме того, это также вызовет проблемы с производительностью / управляемостью двигателя, поскольку оно попадает в двигатель через карбюратор или топливные форсунки.

Современные бензиновые и старинные двигатели
Автомобиль с системой впрыска топлива 1997 года выпуска или новее оснащен ECU/PCM (компьютером), который должен быть в состоянии выполнить необходимую регулировку топливно-воздушной смеси и регулировку угла опережения зажигания, необходимые для бензина с до 10 % смеси этанола.

Большинство автомобилей, выпущенных после 2005 года, должны работать при содержании этанола в бензине до 15%, но более старые автомобили начнут испытывать проблемы с производительностью из-за более высокого содержания этанола в бензине. Транспортные средства, на которые больше всего влияет добавление этанола в бензин, — это старые двигатели, оборудованные карбюратором, которым необходимо будет перенастроить свою топливно-воздушную смесь и кривые опережения зажигания для этих новых смесей «более чистого горения» бензина, если они ожидаются. чтобы показать себя с лучшей стороны.

Содержание этанола в бензине приводит к тому, что воздушно-топливная смесь в карбюраторном двигателе без компьютерного управления работает с обедненной смесью, что часто приводит к ухудшению управляемости и приемистости. Эти новые смеси реформулированного бензина (с этанолом и без него) на самом деле сильно отличаются от этилированного бензина, для использования которого был разработан и настроен старинный двигатель с карбюратором.

Основные различия между сегодняшним бензином и этилированным бензином прошлых дней заключаются во времени горения топлива и характеристике дистилляции топлива, но на самом деле все гораздо глубже. Состав современного бензина сильно отличается от этилированного бензина 60-х годов из-за удаления свинца, добавления этанола и современных присадок к топливу.

Тюнинг старинного двигателя для современного бензина
Важно понимать, что современный инжекторный двигатель с компьютерным управлением сильно отличается от карбюраторных двигателей прошлых лет. Компьютер современного двигателя с впрыском топлива постоянно регулирует подачу топлива и искру, чтобы адаптировать двигатель к современным смесям этанола и бензина с измененным составом.

Двигатель со старым карбюратором просто не может сделать это сам по себе, поэтому вам придется перенастроить карбюратор и распределитель для этих новых смесей бензина. Если ваш клиент испытывает проблемы с управляемостью и приемистостью на старинном двигателе, оборудованном карбюратором, проблема может быть вызвана изменениями в современном бензине с измененным составом, и решение заключается в настройке угла опережения зажигания и кривых воздух/топливо для современных топливных смесей. Cегодня.

Настройка системы зажигания
Большинство современных двигателей с впрыском топлива имеют управляемую компьютером систему зажигания, которая была запрограммирована с кривой опережения зажигания, подходящей для современного бензина, плюс она обеспечивает свечу зажигания более сильным током и большей продолжительностью искры, чем необходимо для предотвращения проблем с пропусками зажигания. Но система зажигания, с которой поставлялось большинство двигателей с карбюратором, может оказаться маргинальной с сегодняшними переработанными газовыми смесями.
Сегодняшний бензин горит несколько быстрее, чем этилированный газ прошлых дней, но для его воспламенения нужна более горячая искра. Кривая опережения зажигания, которая запрограммирована в PCM типичного современного бытового двигателя V8 с впрыском топлива, также будет хорошо работать со старым карбюраторным двигателем.

Типичный малый блок винтажного Ford или Chevy (с мягким распределительным валом) будет хорошо работать с кривой опережения зажигания, которая имеет 12 градусов начального угла опережения зажигания плюс 24 градуса
механического опережения, всего при 3600 об / мин с дополнительными 10–12 градусами от продвижение вакуума.

Настройка топливной системы
Изменения в рецептуре современного бензина чаще всего приводят к тому, что карбюратор переключается примерно на 3–5% беднее, чем бензин, для которого были разработаны и настроены большинство карбюраторных двигателей.
Наиболее распространенные проблемы, с которыми мы сталкиваемся в двигателях с карбюратором, — это жалобы на скачки/пропуски зажигания при обедненной смеси вне холостого хода и жалобы на плохую реакцию дроссельной заслонки.
Изменения настройки, необходимые для решения проблемы обеднения на холостом ходу, включают обогащение контура холостого хода за счет увеличения холостого хода модульного карбюратора в стиле Холли или увеличения ограничителя канала холостого хода (ICR) карбюраторов Rochester или Carter AFB и Карбюраторы AVS (включая карбюраторы серий Edelbrock Performer и Thunder). Проблема с реакцией дроссельной заслонки часто решается путем повышения активности цепи ускорительного насоса за счет увеличения прочности пружины ускорительного насоса и иногда увеличения размера распылителя ускорительного насоса.

Большинство высокоэффективных сменных карбюраторов, выпущенных после конца 70-х годов, имеют пружину ускорительного насоса, которая не так прочна, как первоначальная жесткость пружины, на которую изначально был рассчитан карбюратор.

Если вы переделываете двигатель для использования со старым карбюратором, вы можете убедиться, что ваш клиент знает, что ему потребуется перенастроить кривые опережения зажигания и кривые воздушно-топливной смеси карбюратора, плюс топливо может создать проблемы с набуханием резиновых (эластомерных) и пластиковых деталей, которые часто встречаются в двигателях с карбюратором, таких как резиновые газовые шланги, ускорительный насос и нитрофиловый поплавок карбюратора.

Как этанол, так и ароматические соединения, содержащиеся в бензине (например, бензол, толуол и ксилол), также показали негативное воздействие на детали, изготовленные из резины и пластика.

Бензин, продаваемый сегодня, также может иметь более высокое содержание ароматических соединений, чем бензин, который продавался несколько десятилетий назад. Комбинация этанола и более высокого содержания ароматических соединений в бензине может увеличить проблемы с набуханием резины и пластика в большей степени, чем если бы топливо содержало только этанол или только высокое содержание ароматических соединений.

Воздействие на любые компоненты топливной системы, изготовленные из резины или пластика, в условиях высокой температуры (включая обычные условия нагрева под капотом после выключения двигателя) и современного бензина с измененным составом также увеличивает скорость воздействия топлива на резину и пластиковые детали, с которыми он соприкасается.
Лучший способ предотвратить эти проблемы — держать топливные шланги вдали от любых источников тепла и использовать теплоизоляционную прокладку под карбюратором.

Испаряемость паровой пробки
Способность топлива испаряться или превращаться из жидкости в пар называется его летучестью. Испаряемость является чрезвычайно важной характеристикой бензина, поскольку двигатель может сжигать только испарившиеся части бензина.

В зависимости от времени года и местных правил десять процентов топлива должны испаряться, когда температура достигает диапазона от 122°F до 158°F, 50 процентов топлива должны испаряться, когда температура достигает 170°F. F до 250°F диапазон и 90 процентов топлива должно испаряться, когда температура достигает диапазона от 365°F до 374°F.

Самым простым и безопасным способом измерения летучести бензина является метод давления паров по Рейду (RVP), который измеряет абсолютное давление паров бензина при температуре 100 °F. RVP изменился с 14 фунтов. в 1960-х годах до нынешнего уровня, который составляет всего 7,2 фунта. в Калифорнии в летние месяцы.

Температура под капотом многих автомобилей достигает 230°F или выше во время горячей пропитки (после выключения двигателя), поэтому 50% бензина (наиболее летучие части топлива) в карбюраторе может выкипеть. Этот нагрев и последующее выкипание компонентов топлива может и действительно наносит ущерб кривым расхода топлива и требованиям к времени зажигания двигателя с карбюратором, а также создает проблемы с паровыми пробками, если бензин закипает в топливопроводах или в камере карбюратора. Ответ, особенно в карбюраторном двигателе, состоит в том, чтобы всеми возможными способами свести к минимуму воздействие тепла на компоненты топливной системы.

Стареющий бензин
Срок годности бензина, купленного вашим клиентом на местной заправке, может варьироваться от 90 дней до как минимум одного года со дня его смешивания,
в зависимости от условий его хранения. Большая часть бензина, произведенного для широкой публики, потребляется в течение 30 дней после смешивания, но более медленно продаваемые сорта бензина премиум-класса продаются гораздо медленнее, чем бензин обычного качества.

Бензин премиум-класса составляет менее 5% от продаж бензина на некоторых заправках, поэтому возможно, что он окажется несвежим, если вы купите его не на той заправке. Было бы разумно посоветовать вашему клиенту убедиться, что бензин в топливном баке его автомобиля свежий, прежде чем он попытается запустить двигатель.Двигатель 0003, который вы только что построили для них.

Последнее, чего хочет любой изготовитель двигателей, это чтобы у только что построенного двигателя были какие-либо проблемы, вызванные плохим бензином.
Всякий раз, когда бензин подвергается воздействию тепла, влаги, воздуха или света, он начинает портиться, так как бензин стареет, и наиболее летучие компоненты бензина имеют тенденцию испаряться через любое отверстие в баке. Он также будет разрушаться со временем и воздействием элементов.

По мере старения бензин становится менее летучим, что затрудняет запуск двигателя, а также снижает мощность двигателя. Использование этого испорченного топлива может быть одной из худших вещей, которым вы можете подвергнуть двигатель, который вы только что переделали.
Когда бензин хранится в течение длительного периода времени, он постепенно превращается в лакообразную субстанцию, которая при использовании вызовет хаос в топливной системе как с впрыском топлива, так и с карбюратором.

Бензиновый бак большинства современных автомобилей с впрыском топлива герметизирован, поэтому воздействие на него наружного воздуха и влаги ограничено, но при этом необходимо учитывать проблему перегрева.
Большинство автомобилей, выпущенных до 1970 года, имеют вентилируемые бензобаки, поэтому топливо в этих баках будет разлагаться гораздо быстрее, чем в автомобиле с невентилируемым бензобаком. Это связано с тем, что топливо подвергается воздействию наружного воздуха, который содержит влагу, которая поступает через вентиляционные отверстия топливного бака, а выброс в атмосферу может привести к утечке некоторых более легких / более летучих частей бензина.

Продление «срока хранения» бензина
Если вы можете, было бы разумно посоветовать вашему клиенту добавить в топливный бак стабилизатор для хранения бензина, если автомобиль
не будет эксплуатироваться в течение длительного периода времени. Это еще более важно для автомобиля с вентилируемым топливным баком, потому что есть постоянный источник свежего кислорода, который вызывает ускоренную деградацию бензина.

Кроме того, использование продукта для очистки от этанола содержит добавки, повышающие водоотталкивающие свойства, которые помогают транспортному средству, хранящемуся на стоянке, справляться с избыточной водой, которая имеет тенденцию накапливаться в системе с открытой вентиляцией. Обработка этанолом также содержит улучшенные ингибиторы коррозии, которые помогут защитить металлические части топливной системы от коррозии, вызванной любой смесью воды и этанола, которая может со временем образоваться в топливном баке.

Основы работы с закисью азота

Безусловно, существует множество мифов и неправильных представлений о плавающей закиси азота, а также вопросы о надежности, необходимой настройке и т. д. в начале 80-х и запускали все, от скрытых маленьких систем для читерства на гонках, до чудовищных 600-сильных 3-этапных выстрелов. Позвольте мне воспользоваться моментом, чтобы поделиться некоторыми основными принципами этого удивительного сумматора мощности и помочь установить рекорд.

Закись — это круто и, самое главное, она РАБОТАЕТ! На карбюраторных двигателях закись азота является отдельной системой. Другими словами, вам не нужно заниматься подгонкой или настройкой карбюратора. Двигатель работает точно так же, как и до установки системы. Когда вы активируете закись азота, она позаботится о себе сама. Единственное, что вам нужно будет сделать, это изменить угол опережения зажигания на 2 градуса (приблизительно для выстрела мощностью 75–100 л.с.) и переключиться на более холодные свечи зажигания на 1 ступень с НЕудлиненными электродами. Свечи зажигания с удлиненным наконечником электрода «могут» стать свечами накаливания из-за добавочного тепла и вызвать преждевременное зажигание, которое может закончиться катастрофой при использовании закиси азота.

Когда вы покупаете комплект для закиси азота, вы ВСЕГДА начинаете с самых маленьких жиклеров, которые вам дают, и продвигаетесь дальше. Это по нескольким причинам;

1) Если проблема в системе ЕСТЬ (забит топливопровод, установлены неправильные топливные или закисные форсунки и т. д.), то лучше выяснить с помощью небольшого выстрела и ничего не испортится, чем обнаружить с большим, здоровым выстрелом и иметь полную и полную катастрофу.

2) Вы не знаете, какую мощность ваши шины могут приложить к земле, прежде чем они выйдут из строя и выведут машину из-под контроля. Вы ТОЛЬКО хотите использовать прирост мощности, который могут выдержать ваши задние шины. Вы втыкаете 150 л.с. в машину с маленькими или стандартными шинами, и вы попадаете в закись азота на скорости 45 миль в час, вы разрываете шины и разворачиваете машину назад и получаете травму или, что еще хуже, раните кого-то еще. Я постоянно наблюдаю это у новичков на гоночной трассе, которые загоняют одноступенчатую машину мощностью 250 л. в свою очередь отправляет машину полностью вбок, а иногда и в стену. Вот почему существуют двухступенчатые и трехступенчатые системы.

В более крупной 2-ступенчатой системе, такой как выстрел на 300 л.с., когда вы нажимаете кнопку закиси азота, она начинается со 150 л.с., а через мгновение добавляется вторые 150 л.с. Это удерживает шины от слишком большой мощности одновременно и предотвращает их сдувание. Вы можете контролировать, как долго время задержки между усилением мощности с помощью электронного контроллера. Я не рекомендую использовать более 150-175 л. с. в одноступенчатой системе, если вы не используете слики на треке. Все, что мощностью 200 л.с. или выше, вероятно, должно иметь двухступенчатую систему.

Теперь, если вы собираетесь поставить 200-300 л.с. на любой типичный серийный двигатель, ожидайте, что он станет Ка-БУМ! Стандартный двигатель сделал бы то же самое, если бы вы поставили на него турбо или нагнетатель и получили дополнительные 200-300 л.с. Штатные комплектующие просто не выдержат нагрузок, напряжений и тепла дополнительных 200-300 л.с., но идиоты все равно пробуют, а потом обвиняют закись в том, что они «взорвали двигатель». Это была не вина закиси, это была глупость пользователя. Это даже не касается проблем с зазорами. Закись азота позволяет сжигать больше топлива. Сгорающее топливо создает тепло. Тепло расширяет металл. Зазоры на складе слишком узкие, чтобы выдерживать такое тепло и расширения. Когда вы слишком сильно нагреваете внутренности, зазоры становятся слишком узкими, и происходят плохие вещи. Это только потому, что это стоковый двигатель. Он не был предназначен для закиси азота, или, по крайней мере, не для здоровой дозы закиси азота.

Все просто, закись – это химический кислород, выделяющийся при нагревании. По сути, это химический нагнетатель. Вместо нагнетателя, который захватывает атмосферный воздух и сжимает его в двигателе, где он смешивается с дуэлью, закись азота выбрасывается при давлении около 900 фунтов на квадратный дюйм и расширяется с кислородом, когда попадает в цилиндры. При 550 градусах выделяется намного больше кислорода, чем атмосферного. Кислород не горит, но он нужен для горения. Вот почему системы с закисью азота также имеют топливные форсунки и топливный соленоид (по крайней мере, на мокрых системах). По мере того, как входит закись азота, поступает больше топлива. Топливо измеряется и регулируется размером жиклера, который соответствует размеру жиклера закиси азота. Вот почему вам не нужно ничего делать с карбюратором или какой-либо другой струей. Закись азота сама позаботится о дополнительном топливе.

В «сухой системе» для автомобилей с EFI у вас нет дополнительного топливного соленоида, потому что, как только закись азота попадает в двигатель и попадает на датчик O2, он сообщает компьютеру добавить больше топлива, и он автоматически обеспечивает дополнительное топливо, необходимое для поддержания хорошей воздушно-топливной смеси. Конечно, это справедливо только для систем с легкой и средней степенью тяжести. Вы, безусловно, можете превзойти возможности системы EFI, пытаясь сделать слишком большой выстрел, когда система EFI просто не может обеспечить достаточное количество топлива. Вот когда вам нужны дополнительные топливные форсунки и давление топлива. Для хардкорных гоночных двигателей характерно иметь 2 ряда форсунок, чтобы обеспечить подачу достаточного количества топлива при включенной закиси азота.

Просто помните… все, что делает закись азота, это добавляет химический кислород, который позволяет вам сжигать больше топлива, и точка. Сожгите больше топлива, и вы получите больше энергии. Это так просто. Проблема в; внутреннее сгорание НАМНОГО отличается от внешнего (атмосферного) горения.

Если бросить на землю чайную ложку газа и поджечь ее, она сгорит. Бросьте ведро с газом на землю, и он тоже сгорит, только больше, горячее и опаснее. Вы не можете сделать это с внутренним сгоранием. Если вы переобогащаете топливную смесь, она не очень хорошо сгорает. Добавьте слишком много топлива, и он вообще не будет гореть. Закись азота регулирует количество кислорода и топлива, поэтому может происходить внутреннее сгорание. Вот почему двигатель может сжигать больше топлива, чем он может всосать через карбюратор, и поэтому закись азота может заставить двигатель производить гораздо больше энергии. Горит не сама закись. Азот даже не горит. Вы можете положить спичку с ним.

Вы когда-нибудь зажигали кислородно-ацетиленовую горелку? Вы можете зажечь его только с включенным кислородом? НЕТ! Кислород не горит. Вам нужно сначала зажечь ацетилен (топливную часть), а ЗАТЕМ добавить кислород, чтобы получить желаемое пламя и тепло. Что происходит, когда вы добавляете кислород? Пламя становится синим и становится горячим. Закись азота делает то же самое с топливом внутри цилиндра. Слишком богатый, горит холодно и неэффективно. Слишком скудный, и точно так же, как этот факел, он горит до синевы и плавит сталь. Хитрость заключается в том, чтобы запустить его посреди дороги, чтобы контролировать температуру, чтобы он хорошо сжигал топливо, не будучи слишком холодным или слишком горячим. Комплекты закиси азота поставляются с картой заправки, чтобы точно показать вам, какое топливо и закись азота использовать, чтобы не было никаких догадок. Следуйте их инструкциям, и у вас не будет проблем. Если вы не опытный эксперт и начинаете возиться с жиклером, вы напрашиваетесь на серьезную поломку двигателя.

Худшее, что вы можете сделать с двигателем, работающим на закиси азота, — это его обеднение. Как и в случае с факелом, добавьте слишком много кислорода, и пламя станет очень горячим и расплавит сталь. В этот момент у ваших алюминиевых поршней нет шансов. Закись азота никогда не повредит вашему двигателю и не «расплавит его», если его использовать правильно и умеренно.

На стандартном производительном V8 начните с 75 л.с., затем перейдите на 100 л.с., затем на 125, а затем на 150 л.с. Большинство стандартных двигателей выдерживают мощность до 100 л.с. Тем не менее, безопаснее оставаться с двигателем мощностью 75 л.с., особенно на двигателе с пробегом в несколько миль. Большинство высокопроизводительных двигателей отлично справляются с выбросами мощностью до 150 л.с., но не превышайте это значение, если вы не установите зазоры внутри двигателя вместе с кольцевыми зазорами для использования азота. «Компоненты» высокопроизводительного двигателя обычно достаточно прочны, чтобы выдержать выстрел мощностью 250 л.с., но если зазоры не настроены для такого выстрела закиси азота, вы напрашиваетесь на проблему.

Чтобы получить лучшие предложения по запасным частям и аксессуарам для повышения производительности с лучшим обслуживанием, выберите, где я заказываю все свои компоненты у. .. Продукты конкурентов!

Rotary Tech Tips: Применение в карбюраторах

Комплекты воздухозаборников Holley, модифицированные Racing Beat, для двигателей 12A и 13B.

Карбюратор — очень сложная тема, и любое обсуждение здесь может касаться только общих вопросов. Это также важный вопрос, поскольку карбюратор очень сильно влияет на производительность, экономичность и плавность хода.

Стандартные карбюраторы

Стандартные карбюраторы на ранних роторных двигателях Mazda — это превосходные детали, хорошо спроектированные и хорошо изготовленные. Единственная проблема в том, что для большей части производительности они были слишком малы. Этот недостаток можно было бы частично компенсировать за счет увеличения размера трубки Вентури; однако при уличном использовании с более низкими оборотами возникали другие проблемы, такие как плохая смесь, загрязнение свечей зажигания, плохая реакция дроссельной заслонки и плохой пробег. Однако, несмотря на то, что с помощью стандартного карбюратора можно было увеличить мощность, запасные части для этих приложений больше не доступны 9. 0005

Относительно регуляторов выбросов, установленных на карбюраторе и вокруг него: по нашему опыту, единственная причина их удаления — простота и надежность, которую обеспечивает это упрощение. Ни клапаны, ни воздушный насос, если они работают правильно, не оказывают существенного влияния на пробег или производительность. Многие из этих деталей работают только при замедлении или при выключенном двигателе. Если вы решили, что для простоты хотите снять воздушные клапаны и воздушный насос, мы рекомендуем следующее:

На двигателях 12A 1975 года и более ранних выпусках либо замените стандартные воздушные форсунки блокирующими форсунками, либо отрежьте верхние 0,125-дюймовые стандартные воздушные форсунки, заварите конец и установите их на место. На всех моделях сохраните вентиляционный шланг топливного бака (на большинстве моделей он входит в верхнюю часть воздухоочистителя), а также какую-либо форму сапуна картера либо из воздушно-масляного сепаратора (расположенного на горловине маслозаливной горловины), либо из короткого штуцера. трубка прямо под ним на промежуточном корпусе. Кроме этого, просто закройте, закройте или заблокируйте любые другие открытые отверстия. Мы предлагаем различные блокирующие пластины для закрытия отверстия, которое остается в штатном впускном коллекторе, когда блок управления воздушным потоком и обратным клапаном удален.

Запасные карбюраторы — Holley

Для определенных областей применения наши системы впуска Holley , модифицированные для Racing Beat, являются очень популярным выбором. Эти «уличные» системы впуска были разработаны и настроены Racing Beat как полный комплект и включают в себя карбюратор Holley, модифицированный Racing Beat, а также полные инструкции по установке и монтажное оборудование. Карбюратор Holley 465 CFM, который мы используем в некоторых наших системах, оснащен дроссельной заслонкой, активируемой температурой, для улучшения характеристик запуска в холодную погоду.

Каждый комплект Racing Beat настроен для конкретного двигателя и должен использоваться только для этого рекомендованного двигателя. Каждый карбюратор Holley, который мы предлагаем, полностью разбирается, различные компоненты обрабатываются, форсунки перенастраиваются, а затем снова собираются. Попытка использовать комплект на другом двигателе возможна, но вам нужно будет провести собственное исследование и перенастроить карбюратор для этого приложения.

Сменные карбюраторы — Weber

В качестве альтернативы системе Holley мы предлагаем двухкамерные карбюраторы Weber 48 или 51 IDA с нисходящим потоком. Эти карбюраторы полезны для гонок и некоторых других специализированных применений, прежде всего, из-за их простоты, компактности и отличной конструкции поплавковой камеры.

Применительно к роторным двигателям Mazda карбюраторы Weber демонстрируют ряд положительных и отрицательных характеристик. На стандартном или уличном двигателе отсутствие воздушной заслонки на этих агрегатах затрудняет холодный запуск. Однако для некоторых приложений, таких как бездорожье, лодки, гонки и т. д., эти проблемы могут быть несущественными. Если этот карбюратор используется на двигателе с мостовым расположением каналов, единственной проблемой является отсутствие достаточной мощности, отчасти из-за того, что он слишком мал, а отчасти из-за потерь на впуске.

Наши испытания показали, что максимальная мощность двигателя 12А с мостовым расположением портов и карбюратором Weber 48 IDA составляет около 250 л. Единственное приложение, в котором карбюратор Weber 48 IDA все еще используется, — это двигатели с периферийным портом. Здесь его относительно небольшой размер компенсируется отличной воздухопроницаемостью портов. Тем не менее, мы обнаружили, что при увеличении диаметра карбюратора до 51 мм (с диаметра 48 мм) можно получить примерно на 10 л.с. больше. Периферийные двигатели 12А могут развивать мощность 280+ л.с. с карбюратором Weber 51 мм.

Впускные коллекторы

Racing Beat предлагает широкий ассортимент литых алюминиевых коллекторов для систем Holley и Weber. Все коллекторы Racing Beat были разработаны и протестированы соучредителем Racing Beat Джимом Медерером.

Разное
