Руководство по ремонту Ваз 1111 ОКА

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.

Общая информация об автомобиле.

3-дверный 4-местный хэтчбек особо малого класса с поперечным расположением двигателя и приводом на передние колеса. Выпуск Оки начат в 1989 году на Волжском автомобильном заводе. Двигатель - двухцилиндровый рабочим объемом 650 куб.см., в 1997 году увеличен до 750 куб.см. объем. В настоящее время пролизводство автомобилей Ока передано Камскому автомобильному заводу, а также Серпуховскому автозаводу. Кроме базовых моделей КамАЗ-11113 и СеАЗ-11113, предлагаются варианты с ручным управлением, предназначенные для инвалидов. Благодаря очень низкой цене представляет интерес для экспорта.

Эта небольшая машинка была разработана на волжском автозаводе для "корпоративного" выпуска на трех заводах - ваз, КамАЗ и СеАЗ (в инвалидном варианте). На волжском автомобильном выпускается с 1990 года.

Отличительные особенности - скромные габаритные размеры, передний привод, двухцилиндровый двигатель с рабочим объемом 650 кубических сантиметров ("половинка" "восьмерочного" мотора), универсальный трехдверный кузов со складываемым задним сиденьем.

Позже появилась модификация 11113 с более мощным двигателем 0,75 литра. Кроме того, на базе "Оки" разработан электромобиль, штучно собирающийся в Опытно-Промышленном Производстве.

Несколько лет назад на волжском автозаводе выпуск "Оки" прекращен, теперь ее производят только КамАЗ и СеАЗ, хотя силовые агрегаты (только 0,75 литра) по-прежнему производит только ваз.

 приходится тормозить «в пол» (по всей видимости, на испытуемой машине не был отрегулирован свободный ход педали).


↓ Комментарии ↓




1. Описание автомобиля
1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения

2. Требования безопасности
2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя

3. Техническое обслуживание
3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра

4. Хранение автомобиля
4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения

5. Ходовая часть
5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска

6. Рулевое управление
6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги

7. Тормозная система
7.0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз

8. Электрооборудование
8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения

9. Кузов
9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель

10. Двигатель и его системы
10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10.5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов

11. Трансмиссия
11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес

12. Приложения
12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля

automend.ru

ВАЗ «ОКА» 1111 1988-2008 Полное описание, схемы, фото, технические характеристики

  1. Руководства по ремонту
  2. ВАЗ «ОКА» 1111 1988-2008

Общая информация об автомобиле.

Автомобили ВАЗ-1111 «Ока» начали разрабатываться в конце 80-х годов Серпуховским автомобильным заводом. Чуть позже производство модели перенесли на АвтоВАЗ, где произошло превращение проекта из небольшой мотоколяски до полноценного автомобиля.

Выпускался автомобиль с передним расположением двигателя, объемом 0,65 л. Позже с конвейера завода начали сходить более мощные комплектации с объемом двигателя 0,75 литра. Он мог развивать мощность до 33 лошадиные силы.

Ходовая часть авто считается традиционной для подобных моделей: в задней подвеске установлена поперечная балка, а в передней установлен стабилизатор.

Тормозная система – гидравлическая, с барабанным тормозом фирмы «Brembo» сзади, и дисковым – спереди. Почти у всех советских автомобилей того времени регулятор давления заднего тормоза находился непосредственно в мосте, а в «Оке»он располагался под капотом. Регулировка зазора в задних тормозах производится вручную, хотя изначально разработчики планировали перевести этот процесс в автоматический режим.

Ремонт ВАЗ-1111 «Ока» производится на специализированных станциях технического обслуживания, хотя ремонт можно проводить и своими руками. Для этого вы можете скачать данное руководство, или же воспользоваться им в режиме онлайн.

Разработчики остановили свой выбор на 12-дюймовых колесах, крепящихся к ступицам тремя прочными гайками. В отдельных комплектациях крепление колес осуществлялось не на 3, а на 4 гайки.

Что касаемо интерьера автомобиля, то можно сказать только одно: он очень скромный. Все детали, все мелочи были сделаны с целью доступности авто. Передняя панель была позаимствована у «коллеги по цеху» – ВАЗ-2101. Ящик для вещей отсутствует. К тому же, есть много частей голого металла, не прикрытого декоративным пластиком.  Отдельные модификации выпускались с дополнительной отделкой и более современной приборной панелью.

Очень много деталей автомобиля ВАЗ-1111 «Ока» было позаимствовано у других моделей (2101, 2108, 2121 и так далее). Однако, несмотря на дешевизну и простоту изготовления, данная модель все же сумела найти свою целевую аудиторию.


↓ Комментарии ↓




ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ
Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ
Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ
Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ
Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ
Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6.ТОРМОЗНАЯ СИСТЕМА
Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ
Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Раздел 8.КУЗОВ
Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложения
Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 - боковой повторитель указателя поворота; 2 - передний указатель поворота; 3 - фара; 4 - электродвигатель вентилятора системы охлаждения; 5 - звуковой сигнал; 6 - датчик включения электродвигателя ве

automend.ru

Ремонт ВАЗ Ваз ОКА : Раздел 2.ДВИГАТЕЛЬ

  1. Руководства по ремонту
  2. ВАЗ «ОКА» 1111 1988-2008
  3. Раздел 2.ДВИГАТЕЛЬ

Возможные неисправности двигателя, их причины и способы устранения

Полезные советы

Замена охлаждающей жидкости

Замена масла в двигателе и масляного фильтра

Очистка системы вентиляции картера

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Регулировка натяжения ремня привода распределительного вала

Замена натяжного ролика

Замена ремня привода распределительного вала

Снятие, установка и дефектовка маховика

Замена деталей уплотнения двигателя

Замена сальника распределительного вала

Замена маслосъемных колпачков

Замена прокладки головки блока цилиндров

Замена прокладки масляного картера

Замена переднего сальника коленчатого вала

Замена заднего сальника коленчатого вала

Головка блока цилиндров

Ремонт

Притирка клапанов

Регулировка зазоров в приводе клапанов

Снятие и установка двигателя

Ремонт двигателя

Разборка

Дефектовка

Сборка

Система смазки

Снятие и установка маслоприемника

Снятие и установка масляного насоса

Ремонт масляного насоса

Система охлаждения

Проверка герметичности системы охлаждения

Замена радиатора системы охлаждения

Замена водяного насоса

Снятие и установка термостата

Система выпуска отработавших газов

Проверка системы выпуска отработавших газов

Замена подушек подвески узлов системы выпуска отработавших газов

Замена выпускной трубы

Замена основного глушителя

Замена дополнительного глушителя

Замена приемной трубы

Система питания

Замена фильтрующего элемента воздушного фильтра

Снятие и установка воздушного фильтра

Промывка топливного фильтра карбюратора и сетчатого фильтра топливного насоса

Регулировка приводов заслонок карбюратора

Регулировка холостого хода двигателя

Проверка топливного насоса на автомобиле

Снятие и установка топливного насоса

Ремонт топливного насоса

Замена троса привода дроссельной заслонки

Замена тяги привода воздушной заслонки

Снятие и установка карбюратора

Промывка карбюратора и очистка дозирующих элементов

Ремонт карбюратора

Регулировка пускового устройства карбюратора

Регулировка поплавкового механизма карбюратора

Снятие и установка топливного бака

Замена датчика указателя уровня топлива

Возможные неисправности двигателя, их причины и способы устранения
* Перед поиском неисправности убедитесь в исправности указателя температуры охлаждающей жидкости и его датчика (см. подраздел «Контрольные приборы»).

Полезные советы
При известном навыке и внимательности многие неисправности двигателя и его систем можно довольно точно определить по цвету дыма, выходящего из выхлопной трубы. Синий дым свидетельствует о попадании масла в камеры сгорания, причем постоянное дымление — признак сильного износа деталей цилиндроп...

Замена охлаждающей жидкости
Согласно рекомендации завода-изготовителя охлаждающую жидкость следует заменять через два года эксплуатации или же через 60 тыс. км пробега, в зависимости от того, что наступит раньше. Кроме того, если охлаждающая жидкость изменила цвет на рыжеватый, немедленно замените ее, так как такое изме...

Замена масла в двигателе и масляного фильтра
Вам потребуются: ключ «на 17», отвертка, емкость для слива масла, моторное масло, специальный ключ для снятия масляного фильтра.Так расположен масляный фильтр на двигателе. ПОЛЕЗНЫЕ СОВЕТЫ Масло сливайте после поездки, пока двигатель не остыл. Если двигатель холодный, пустите и прогрейте ег...

Очистка системы вентиляции картера
Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается, и появляются течи масла через уплотнения. Чтобы избежать этого, пер...

Установка поршня первого цилиндра в положение ВМТ такта сжатия
Поршень 1-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет норм...

Регулировка натяжения ремня привода распределительного вала
Слишком сильное натяжение ремня приводит к повышенному износу подшипников водяного насоса и натяжного ролика.При слабом натяжении ремня возможно нарушение фаз газораспределения из-за перескакивания ремня по зубьям на шкиве распределительного вала. Кроме того, нарушение регулировки в любую сто...

Замена натяжного ролика
Если слышен шум в месте установки ремня привода распределительного вала, есть вероятность, что вышел из строя подшипник натяжного ролика 2. Снимите ролик, проверьте работоспособность его подшипника и при необходимости замените ролик.Вам потребуется ключ «на 17». 1. Отсоедините провод от клем...

Замена ремня привода распределительного вала
Замените ремень привода распределительного вала, если при осмотре вы обнаружите:– следы масла на любой поверхности ремня;– следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;– трещины, складки, углубления или выпуклости на наружной поверхности ремня;– раз...

Снятие, установка и дефектовка маховика
Предварительно снимите коробку передач и сцепление (см. раздел 3 «Трансмиссия»).Вам потребуется торцовый ключ (головка) «на 17», большая отвертка. 1. Выверните шесть болтов крепления маховика. При этом с помощью отвертки удерживайте маховик от проворачивания, ввернув предварительно один из б...

Замена деталей уплотнения двигателя
(Категория). Список материалов смотрите внутри...

Головка блока цилиндров
(Категория). Список материалов смотрите внутри...

Регулировка зазоров в приводе клапанов
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.Зазор измеряют щупом на холодном двигателе (при те...

Снятие и установка двигателя
Двигатель в сборе со сцеплением и коробкой передач образует силовой агрегат, закрепленный на подрамнике автомобиля на трех эластичных опорах. Опоры воспринимают как массу силового агрегата, так и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении. Опоры расположены с ...

Ремонт двигателя
(Категория). Список материалов смотрите внутри...

Система смазки
(Категория). Список материалов смотрите внутри...

Система охлаждения
(Категория). Список материалов смотрите внутри...

Система выпуска отработавших газов
(Категория). Список материалов смотрите внутри...

Система питания
(Категория). Список материалов смотрите внутри...


↓ Комментарии ↓





ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ
Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ
Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ
Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ
Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ
Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6.ТОРМОЗНАЯ СИСТЕМА
Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ
Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Раздел 8.КУЗОВ
Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложения
Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 - боковой повторитель указателя поворота; 2 - передний указатель поворота; 3 - фара; 4 - электродвигатель вентилятора системы охлаждения; 5 - звуковой сигнал; 6 - датчик включения электродвигателя ве

automend.ru

Устройство передней подвески автомобиля ОКА ВАЗ-1111

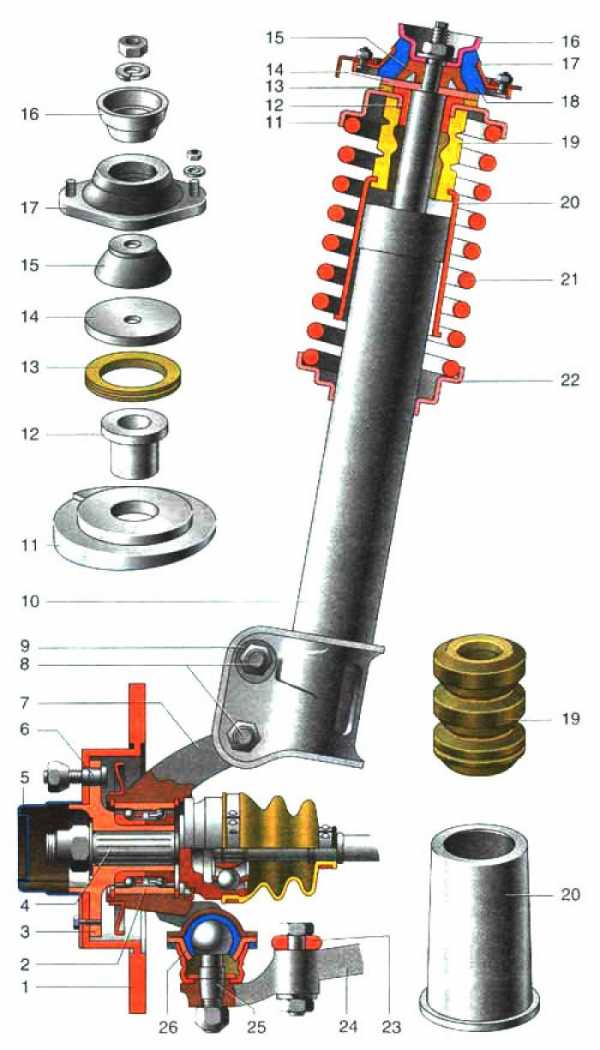

Передняя подвеска ОКА: 1 - диск тормоза; 2 - подшипник ступицы колеса; 3 - ступица переднего колеса; 4 - шлицевой наконечник корпуса наружного шарнира; 5 - колпак ступицы; 6 - шпилька крепления колеса; 7 - поворотный кулак; 8 - болты крепления стойки к поворотному кулаку; 9 - эксцентрик регулировочного болта; 10- телескопическая стойка; 11 - верхняя опорная чашка пружины; 12 - втулка подшипника скольжения; 13 - уплотнительное кольцо подшипника; 14 - упорная шайба подшипника скольжения; 15 - нижняя обойма опоры; 16 - верхняя обойма опоры; 17- верхняя опора стойки; 18 - резиновая вставка верхней опоры; 19 - буфер хода сжатия; 20 - защитный корпус; 21 - пружина подвески; 22 - нижняя опорная чашка пружины; 23 - растяжка; 24 - нижний рычаг подвески; 25 - шаровой палец; 26 - шаровой шарнир.

Передняя подвеска-независимая, с телескопическими гидравлическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основа подвески - телескопическая гидравлическая амортизаторная стойка, в ее корпусе смонтированы детали телескопического гидравлического амортизатора. Нижняя часть стойки соединена с поворотным кулаком двумя болтами. Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок. Поворотом этого болта регулируется развал переднего колеса (см. ниже).
На телескопической стойке установлены: витая цилиндрическая пружина, пенополиуретановый буфер хода сжатия, защитный чехол, а также верхняя опора стойки в сборе с подшипником. Верхняя опора крепится двумя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания кузова. Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемыми колесами.

Нижняя часть поворотного кулака соединена с нижним рычагом подвески через шаровую опору. Опора закреплена двумя "глухими" болтами. Внутренний конец рычага подвески соединен через резинометаллический шарнир с кронштейном подрамника.

Тормозные и тяговые силы воспринимаются продольными растяжками, жестко соединенными (на болтах) с рычагами подвески, и - через резиновые подушки - с кронштейнами подрамника. Подушки сжаты шайбами и гайками. Перемещая гайки по резьбовой части растяжки, регулируют угол продольного наклона оси поворота (см. ниже).

В поворотном кулаке закреплен двумя стопорными кольцами двухрядный радиально-упорный шариковый подшипник закрытого типа. В его внутренних кольцах с натягом установлена ступица колеса. Подшипник затягивают гайкой на хвостовике корпуса наружного шарнира привода колес и в эксплуатации не регулируют.

Стабилизатор поперечной устойчивости - штанга из пружинной стали. Концы стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Средняя часть штанги крепится кронштейнами через резиновые подушки к подрамнику.

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три угла: угол продольного наклона оси поворота, развал, схождение

www.vazdriver.ru

Устройство ока


Органы управления Ваз 1111 Ока

1. На рукоятке рычага переключения передач нанесена схема переключения. Заднюю передачу включайте только при полностью остановленном автомобиле.

2. Для включения задней передачи нажмите на рычаг до упора вниз и переместите его в крайнее правое положение. Затем подайте рычаг назад.

3. Выключатель (замок) зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений.

4. Положение "III" – зажигание выключено. Ключ вынимается. При вынутом ключе рулевое управление заблокировано. Для выключения противоугонного устройства нужно вставить ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, повернуть ключ из положения "III" по часовой стрелке.

5. Положение "0"– все выключено. Ключ не вынимается, рулевое управление разблокировано.

6. Положение "I" – включено зажигание. Ключ не вынимается, рулевое управление разблокировано.

7. Положение "II"– включены зажигание и стартер. Ключ не вынимается, рулевое управление разблокировано. Достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. В таком положении ключ не фиксируется – для работы стартера его нужно удерживать рукой.

8. Чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх (при правильно отрегулированном тормозе не более 7 щелчков). При этом загорится мигающим красным светом контрольная лампа на панели приборов.

9. Чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку на торце рукоятки рычага и опустите его до упора вниз. Контрольная лампа должна погаснуть.

10. Нажатием на клавишу переключателя наружного освещения до первого фиксированного положения включаются габаритные огни и фонари освещения номерного знака. При этом загорается зеленым светом контрольная лампа в комбинации приборов.

11. Нажатием на клавишу до второго фиксированного положения дополнительно включается ближний или дальний свет фар (в зависимости от положения подрулевого переключателя).

12. Обогрев стекла задней двери включается нажатием на клавишу выключателя при включенном зажигании (слева от рулевой колонки на панели приборов). При этом загорится контрольная лампа в верхнем плече клавиши (показана стрелкой).

13. Чтобы включить задний противотуманный фонарь, нажмите на клавишу выключателя (слева от рулевой колонки на панели приборов) при включенном ближнем или дальнем свете фар. При этом загорится контрольная лампа в верхнем плече клавиши (показана стрелкой).

14. Для включения аварийной сигнализации нажмите на кнопку выключателя (слева от рулевой колонки на панели приборов). При этом загораются мигающим светом все указатели поворота и контрольная лампа, установленная в переключателе...

15. ...а также контрольная лампа включения аварийной сигнализации и указателей поворота на комбинации приборов. При повторном нажатии на кнопку аварийная сигнализация отключается.

16. Если надо подать сигнал дальним светом фар, несколько раз переведите рычаг подрулевого переключателя на себя. В этом положении рычаг не фиксируется.

17. Для включения ближнего света фар переведите подрулевой переключатель в верхнее положение (переключатель наружного освещения должен находиться во втором положении).

18. Для включения дальнего света фар переведите подрулевой переключатель в нижнее положение (переключатель наружного освещения – во втором положении).

19. Если надо включить левый указатель поворота, переведите рычаг подрулевого переключателя вниз до упора. После возвращения рулевого колеса в положение прямолинейного движения рычаг автоматически вернется в нейтральное положение.

20. Если надо включить правый указатель поворота, переведите рычаг подрулевого переключателя вверх до упора. После возвращения рулевого колеса в положение прямолинейного движения рычаг автоматически вернется в нейтральное положение.

21. Рычаг переключателя стеклоочистителя и омывателя ветрового стекла расположен на рулевой колонке справа. В нейтральном (верхнем) положении рычага все выключено.

22. Переведите рычаг немного вниз и включите первое фиксированное положение – стеклоочиститель ветрового стекла будет работать прерывисто.

23. Переведите рычаг вниз до упора в нижнее фиксированное положение – стеклоочиститель будет работать непрерывно.

24. Если необходимо включить омыватель ветрового стекла, нажмите рычаг на себя.

25. Для включения очистителя стекла задней двери нажмите на клавишу выключателя (слева от рулевой колонки на панели приборов) и переведите ее в первое фиксированное положение.

26. При дальнейшем нажатии на клавишу (переводе ее во второе нефиксированное положение) включается омыватель стекла задней двери.

27. Чтобы включить звуковой сигнал, нажмите на кнопку, расположенную на рулевом колесе.

28. При вытягивании на себя ручки управления воздушной заслонкой карбюратора (закрытии воздушной заслонки карбюратора)...

29. ...загорается контрольная лампа на панели приборов (слева от рулевой колонки).

30. Для включения электродвигателя вентилятора отопителя на малую скорость нажмите на клавишу переключателя вентилятора, переведя ее в первое фиксированное положение.

31. Для включения электродвигателя вентилятора отопителя на большую скорость переведите клавишу во второе фиксированное положение.

32. Рычаг 1 служит для управления крышкой люка воздухопритока (при переводе его в правое положение крышка люка открывается), рычаг 2 – для управления краном отопителя (при переводе его в правое положение кран открывается). Подробнее работа системы вентиляции и отопления салона рассмотрена в подразделе 1.12.

33. Для регулировки направления потока воздуха служат дефлекторы, расположенные сверху по центру панели приборов. Поворачивая их, можно изменять направление потока воздуха (на ветровое стекло, в салон, на стекла боковых дверей).

34. Открыв крышку кожуха отопителя, вы обеспечите поступление воздуха к ногам водителя и пассажира и на ветровое стекло. Для направления потока воздуха только на ветровое стекло крышку кожуха необходимо закрыть.

motorsmarine.ru

Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 - Ремонт карбюратора


ВАЗ 1111/11113 Лада Ока >> 2.Двигатель >> Система питания >> Ремонт карбюратора

Необходимость полной разборки карбюратора возникает в случаях, когда промывка и регулировка с частичной разборкой не приводят к восстановлению его работоспособности.

Карбюраторы моделей 1111 и 11113 имеют одинаковую конструкцию. Они различаются только некоторыми тарировочными данными (табл. 2.3). Карбюратор мод. 11113 имеет маркировку главного топливного жиклера второй камеры 102,5 (вместо 95 у мод. 1111), диаметр главного воздушного жиклера 1,70 мм (вместо 1,80) и маркировку топливного жиклера системы холостого хода 42 (вместо 41).

        ПРИМЕЧАНИЕ

Следует учитывать, что на заводе-изготовителе начальные регулировки каждого карбюратора подбирают индивидуально, так как низка точность изготовления. Поэтому у карбюраторов обеих моделей могут оказаться одинаковые топливные жиклеры системы холостого хода — обращайте внимание на маркировку этого жиклера в карбюраторе вашего автомобиля.

Вам потребуются: ключи «на 7», «на 8», «на 11» и «на 13», набор сверл Ж1,1–1,5 мм, медная проволока Ж0,2–0,25 мм, отвертки, пассатижи с длинными тонкими губками.

1. Снимите карбюратор с автомобиля (см. «Снятие и установка карбюратора»).

2. Выверните четыре винта крепления крышки пускового устройства.

3. Снимите крышку вместе с пружиной.

4. Осторожно выньте диафрагму пускового устройства со штоком.

5. Выверните четыре винта крепления крышки ускорительного насоса.

6. Снимите крышку с рычагом привода и диафрагмой ускорительного насоса.

6. Выньте пружину.

7. Выньте пластмассовую заглушку из корпуса регулировочного винта (если ее не вынимали ранее, при регулировке холостого хода).

8. Выверните регулировочный винт и выньте его из корпуса.

9. Замените порванное или потерявшее упругость уплотнительное кольцо регулировочного винта.

10. Выверните два винта крепления корпуса регулировочного винта.

11. Снимите корпус и уплотнительную прокладку. Порванную или сильно обжатую прокладку замените.

12. Выверните пять винтов крепления крышки карбюратора и аккуратно снимите крышку карбюратора, стараясь не повредить уплотнительную прокладку.

13. Снимите прокладку крышки. Порванную или сильно обжатую прокладку замените.

14. Выверните из крышки топливный клапан.

15. Осмотрите уплотнительное медное кольцо клапана. Сильно обжатое кольцо замените.

16. При необходимости выверните ось рычага управления воздушной заслонкой.

17. Снимите рычаг управления воздушной заслонкой, шарик фиксации рычага и пружину. Делайте это осторожно: подпружиненный шарик может потеряться. Сломанную пружину замените.

18. Осторожно поддев отверткой...

19. ...выньте корпус распылителей ускорительного насоса.

20. Замените порванное или потерявшее упругость уплотнительное кольцо.

21. При необходимости, поддев двумя отвертками, выньте распылитель 1 из первой камеры и распылитель 2 из второй камеры.

        ПРИМЕЧАНИЕ

Обратите внимание: распылитель 1 первой камеры в отличие от распылителя 2 второй камеры имеет поперечный штифт, а в торцы ножек распылителей вставлены пружинные фиксаторы. Не потеряйте их.

22. Поддев отверткой, снимите фиксатор оси поплавка.

23. Выньте поплавок вместе с осью из корпуса карбюратора.

24. Выньте ось поплавка из кронштейна.

25. Выверните главные воздушные жиклеры из корпуса карбюратора. Обратите внимание: жиклеры имеют разную маркировку. Не перепутайте их местами.

26. Выньте жиклеры с эмульсионными трубками из корпуса.

27. Выверните электромагнитный клапан, если он не был вывернут при снятии карбюратора.

28. Выньте из клапана топливный жиклер холостого хода.

29. Поддев отверткой, снимите стопорную пластину пробок главных топливных жиклеров.

30. Выверните пробки.

        ПРИМЕЧАНИЕ

Обратите внимание: под пробками установлены медные уплотнительные шайбы. Сильно обжатые шайбы замените.

31. Выверните главные топливные жиклеры из корпуса карбюратора.

        ПРИМЕЧАНИЕ

Обратите внимание на маркировку жиклеров. У карбюраторов мод. 11113 она разная. Не перепутайте жиклеры.

32. Выверните держатель топливного жиклера переходной системы второй камеры.

33. Выньте из держателя топливный жиклер переходной системы второй камеры.

34. Снимите возвратную пружину промежуточного рычага дроссельной заслонки второй камеры.

35. Выверните два винта крепления корпуса дроссельных заслонок к корпусу карбюратора.

36. Разъедините корпуса карбюратора и дроссельных заслонок и снимите теплоизоляционную прокладку.

37. Диафрагма ускорительного насоса не должна иметь надрывов и расслоений. Толкатель 1 опорной чашки диафрагмы должен перемещаться без заеданий в корпусе чашки 2 и четко возвращаться демпфирующей пружиной в исходное положение. Демпфирующая пружина толкателя не должна иметь остаточной деформации и должна быть значительно более жесткой, чем возвратная пружина диафрагмы, иначе резко снизится подача насоса. Для сравнения жесткости пружин сожмите между указательным и большим пальцами центральную чашку диафрагмы с приложенной к ней в рабочем положении возвратной пружиной. Если соотношение упругости пружин оптимально, сначала должна сжаться до соприкосновения витков возвратная пружина и только после этого должен начать перемещаться в чашке толкатель диафрагмы. При ослаблении демпфирующей пружины замените диафрагму в сборе, так как она неразборная.

38. Диафрагма пускового устройства не должна иметь надрывов и расслоений. Шток должен быть надежно закреплен в чашке диафрагмы, а картонная уплотнительная прокладка не должна быть надорвана или сильно обжата.

        ПОЛЕЗНЫЕ СОВЕТЫ

Рекомендуем при каждой разборке карбюратора для повышения надежности ускорительного насоса и пускового устройства заменять диафрагмы новыми, так как деформированная работавшая диафрагма при повторной установке займет другое положение и будет иметь заведомо сниженный ресурс.

39. Проверьте топливный клапан. Его игла должна легко перемещаться в седле и не должна иметь большого радиального люфта. Шарик иглы должен легко перемещаться в ее гнезде и четко возвращаться демпфирующей пружиной в исходное положение.

40. Осмотрите регулировочный винт и его уплотнительное кольцо. Конусный хвостовик винта и резьба не должны иметь повреждений. Уплотнительное кольцо не должно быть надорвано или сильно обжато.

41. Установите топливный жиклер холостого хода на электромагнитный клапан. Проверьте электромагнитный клапан, подключив его по приведенной схеме. При подаче напряжения его сердечник должен с щелчком втягиваться в обмотку, а при отключении — полностью возвращаться в исходное положение.

42. Резиновое уплотнительное кольцо электромагнитного клапана не должно быть надорвано или сильно обжато.

43. Обратите внимание на маркировку топливного жиклера холостого хода и при замене устанавливайте такой же новый жиклер. Стенки корпуса жиклера не должны быть деформированы от чрезмерной затяжки.

44. При необходимости прочистите жиклер тонкой медной проволокой или леской.

45. Проверьте блок распылителей ускорительного насоса. При потряхивании в руке шарик обратного клапана, расположенный внутри корпуса блока, должен с щелчками перемещаться.

46. При необходимости прочистите отверстия распылителей тонкой медной проволокой.

47. Обратите внимание на маркировку блока распылителей и при замене новым устанавливайте такой же.

48. Осмотрите поплавок и детали его крепления. Если поплавок негерметичен или поврежден его кронштейн, замените поплавок новым, проверив его массу, которая должна быть не более 8,01 г. Окисленную ось поплавка зачистите мелкой наждачной шкуркой. Сильно деформированный фиксатор оси замените. Поверхность язычка кронштейна поплавка не должна иметь забоин и глубокой выработки в месте его контакта с демпфирующим шариком. При необходимости выработку можно устранить шлифовкой язычка нулевой наждачной бумагой.

49. Замените надорванную или сильно обжатую прокладку крышки карбюратора.

        ПРИМЕЧАНИЕ

Форма отпечатков на уплотнительных прокладках служит критерием правильности геометрических размеров уплотняемых поверхностей. При их искажении отпечатки на прокладках будут прерывистыми.

50. Стенки и отверстия топливного жиклера 1 переходной системы не должны быть деформированы чрезмерной затяжкой. Резьба и шлиц держателя 2 не должны быть повреждены. Обратите внимание на маркировку жиклера и при необходимости заменяйте его таким же.

51. Прочистите жиклер тонкой медной проволокой или леской.

52. Осмотрите привалочные поверхности корпуса карбюратора...

53...корпуса дроссельных заслонок и...

54. ...фланца блока регулировочного винта холостого хода. Они не должны иметь сколов и забоин.

55. Проверьте привалочные поверхности на коробление от чрезмерной затяжки крепежными деталями. Для этого приложите к поверхности в нескольких направлениях хвостовик штангенциркуля или металлическую линейку. Зазор между поверхностью и линейкой должен быть не более 0,02 мм. При необходимости отрихтуйте поверхность легкими ударами молотка через оправку из мягкого металла и притрите мелкозернистой наждачной шкуркой. Если притирка сделана качественно, на всей уплотняющей поверхности образуется сплошной след без пропусков.

56. Прочистите тонкой медной проволокой или леской демпфирующий жиклер канала подвода разрежения к диафрагменному механизму пускового устройства в крышке карбюратора...

57. ...отверстие переходной втулки этого канала...

58. ...жиклер топливозаборной трубки инерционного экономайзера...

59. ...жиклер топливозаборной трубки эконостата...

60. ...воздушный жиклер переходной системы второй камеры в корпусе карбюратора и...

61. ...выходное отверстие переходной системы второй камеры в корпусе дроссельных заслонок.

62. Соберите карбюратор в порядке, обратном разборке с учетом нижеизложенных требований.

        ПРЕДУПРЕЖДЕНИЕ

Чтобы не повредить жиклеры и не нарушить их калибровку при установке в резьбовые отверстия корпуса карбюратора, не прикладывайте чрезмерных усилий при затягивании и пользуйтесь только совершенно исправными, точно подобранными по размеру отвертками.

63. Винты крепления крышки карбюратора, а также крышек пускового устройства и ускорительного насоса затягивайте плотно, но без чрезмерных усилий. Не заменяйте штатные пружинные стопорные шайбы («гроверы») более жесткими, повреждающими мягкие поверхности корпусных деталей карбюратора.

64. При сборке пускового устройства и ускорительного насоса установите их крышки, не затягивая винты крепления. Полностью крест-накрест затяните винты, предварительно утопив отверткой до упора шток диафрагмы пускового устройства...

65. ...и отведя до упора рычаг привода ускорительного насоса.

66. Перед установкой оси рычага управления воздушной заслонкой для предотвращения самоотворачивания смажьте ее торец и 1–1,5 крайние нити резьбы клеем-герметиком УГ9, составом Loktite 243 или аналогичным.

67. Если вы используете при сборке поплавок из ремонтного комплекта, обязательно проверьте его массу. Она должна быть не более 8,01 г.

68. Прокладки и диафрагмы устанавливайте только «всухую», без применения каких-либо герметизирующих составов. Герметик неизбежно попадет в каналы карбюратора и выведет его из строя.



www.vaz-autos.ru

Устройство автомобиля ока


ВАЗ 1111 | Устройство автомобиля

1.0 Устройство автомобиля

Общие сведения об автомобиле Паспортные данные Ключи автомобиля Панель приборов и органы управления Отопление и вентиляция салона Двери Сиденья   Регулировка положения передних сидений   Складывание заднего сиденья Зеркала заднего вида Освещение салона Противосолнечные козырьки Капот ...

1.1 Общие сведения об автомобиле
Автомобили семейства UAZ Hunter — легковые, повышенной проходимости, рамной конструкции, оснащены кузовом с жесткой крышей или со съемным мягким верхом, предназначены для перевозки пассажиров и грузов по всем видам дорог. В зависимости от комплектации на автомобили UAZ Hunter устанавливают бензиновые карбюраторные двигатели мод. УМЗ-4218.10 и инжекторные двигатели мод. ЗМЗ-409, а также дизельные ...
1.2 Паспортные данные
Так расположены номера автомобиля в подкапотном пространстве: 1 – идентификационный номер транспортного средства; 2 – идентификационный номер кузова; 3 – модель и номер двигателя. Рис. 1.5. Расположение идентификационной и сертификационной табличек: 1 – идентификационная табличка; 2 – сертификационная табличка Идентификационный номер (VIN) автомобиля, название завод...
1.3 Ключи автомобиля
К автомобилю прикладывают два комплекта ключей, каждый из которых состоит из ключа зажигания и ключа для замков дверей. Так выглядит комплект ключей автомобиля: 1 – ключ для замков дверей; 2 – ключ для включения зажигания; 3 – бирка. Номер ключа для включения зажигания нанесен на бирку в связке одного из комплектов. Сняв с кольца связки бирку, вы можете сохранить секретность номеров ключей. ...
1.4 Панель приборов и органы управления
Рис. 1.7. Панель приборов и органы управления На панели приборов расположены следующие контрольно-измерительные приборы и органы управления (рис. 1.7). 1 – гидрокорректор света фар. Вращением рукоятки в зависимости от нагрузки автомобиля корректируют угол наклона пучка света фар таким образом, чтобы ближний свет не ослеплял водителей встречного транспорта. 2 – рычаг...
1.5 Отопление и вентиляция салона

Наружный воздух поступает в салон автомобиля при открытых раздвижных стеклах боковых дверей и через сопла отопителя при открытом лючке вентиляции салона. Для обогрева салона откройте лючок вентиляции, кран 16 отопителя, крышку 17 и заслонки 18 для направления потоков воздуха. При движении автомобиля с небольшой скоростью можно увеличить количество поступающего воздуха, включив вентилятор отопите...

1.6 Двери
Передние двери и дверь задка снабжены замками, которые можно отпереть снаружи ключом (см. «Ключи автомобиля»). Боковые двери открывают, нажав на кнопку наружной ручки или… …потянув внутреннюю ручку на себя. Изнутри салона двери закрывают, потянув на себя ручку на подлокотнике. Передние двери и дверь задка можно заблокировать снаружи ключом… …или изнутри салона, опустив ручку блоки...
1.7. Сиденья

(Категория). Список материалов смотрите внутри...

1.8 Зеркала заднего вида
Перед поездкой установите сиденье водителя в удобное для вас положение (см. «Регулировка положения передних сидений») и отрегулируйте наружные зеркала таким образом, чтобы в них просматривались углы кузова автомобиля и пространство с боков автомобиля и за ним. Для того чтобы отрегулировать боковое зеркало заднего вида, поверните его на необходимый угол в вертикальной и горизонтальной плоскостях...
1.9 Освещение салона
Рис. 1.7. Панель приборов и органы управления Для общего освещения салона автомобиля в обивке крыши установлен плафон, который включают и выключают выключателем 15 (см. рис. 1.7). ...

automn.ru

Ремонт ВАЗ 1111 (Ока) : Ходовая часть

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
  3. Ходовая часть

Самостоятельный ремонт автомобиля остается довольно сложным занятием, особенно если рассматривать ходовая часть ВАЗ 1111 Ока.Сегодня вы можете найти большое количество всевозможных рекомендаций, которые сообщают, как решить некоторые проблемы в процессе эксплуатации конкретного агрегата авто, но основная масса таких ресурсов опирается лишь на обобщенные сведения, не вникая в тонкости и детали, от которых нередко зависит не только длительность эксплуатации, но и её эффективность.

Наш информационный портал, предлагает вам полноценную поддержку в данном вопросе. Представленные руководства по ремонту и подробные описания агрегатов доступны олнайн на протяжении 24 часов в сутки. При необходимости, можно получить более удобную, подручную версию, просто скачав её со страницы. Подробное описание параметров и то, из чего состоит ходовая часть ВАЗ 1111 Ока, важные аспекты для осуществления правильного и надежного монтажа помогут существенно сократить риск неожиданных поломок авто. Информация, представленная обо всех составляющих в режиме Online, позволяет быстро и эффективно отслеживать любые дефекты и брак, ещё до момента их проявления в процессе эксплуатации.

Большинство данных, представленных на сайте, взято из инструкций, но при этом, намного лучше структурированы и подробно раскрываются пользователю. Используя их в качестве прикладной базы данных, вы всегда сможете устанавливать и ремонтировать авто своими руками, не менее качественно, чем в автосервисе. Но для этого нужно обладать определенным запасом знаний, который можно пополнить на нашем сайте.

Изучив все необходимые особенности агрегата, автовладелец получит бесценный опыт обращения не только с оригинальными, но и контрактными вариантами. Ни для кого не секрет, что оригинал в 100% случаев будет отвечать поставленным задачам в составе авто, однако всегда остается риск заводского брака, который достаточно просто определить, пользуясь нашими рекомендациями.

Хорошая контрактная запчасть практически не уступает по качеству и надежности оригинальным моделям. При этом в большинстве случаев остаются важные нюансы в процессе монтажа и эксплуатации, знание которых, поможет сохранить производительность аналога на должном уровне. Большинство разделов сайта посвящено этим и многим другим важным моментам.

5.0 Ходовая часть Телескопическая стойка: 1 – пружина подвески 2 – амортизаторная стойка 3 – гайки нижнего крепления телескопической стойки 4 – верхняя опора телескопической стойки 5 – гайки верхнего крепления телескопической стойки Вам потребуются ключи "на 13", "на 19" (два), "на 8" или с...

5.1. Передняя подвеска (Категория). Список материалов смотрите внутри...

5.2. Задняя подвеска (Категория). Список материалов смотрите внутри...

↓ Комментарии ↓



1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения

2. Требования безопасности 2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя

3. Техническое обслуживание 3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра

4. Хранение автомобиля 4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения

5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска

6

motorsmarine.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
