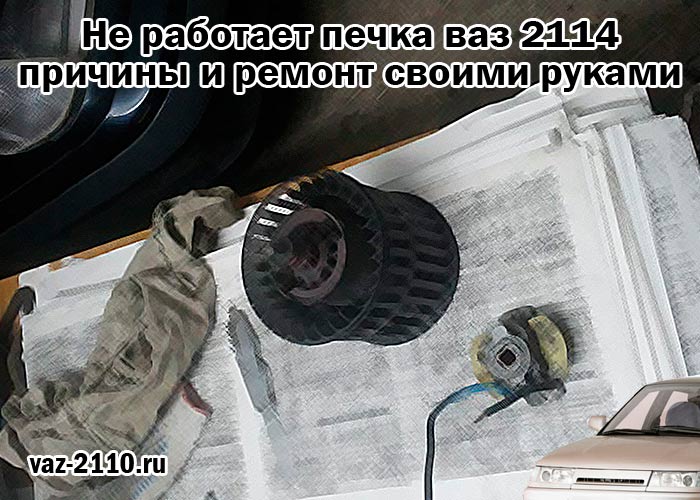

Плохо работает печка на ваз 2114: Не работает вентилятор печки ВАЗ 2114, 2115, 2113 ПРИЧИНЫ

Содержание

не включается вентилятор охлаждения и другие причины

Какое же это удовольствие, когда с морозу, с холоду ныряешь в свою Ладушку, включаешь печку, и уже минут через пять чувствуешь, что начинаешь оттаивать, отогреваться. Воздух в салоне постепенно нагревается, и можно снять теплую толстенную куртку, пальто, стесняющие движения.

Но может случиться, что вы поворачиваете на панели ручку, а вожделенного тепла нет. Перестала работать печка, она гонит в салон холодный воздух, или не гонит ничего. Можно ли решить эту проблему самостоятельно? Можно. Но сначала надо понять, почему не работает печка на ВАЗ 2114, и почему она отказывается обогревать вас. Таких причин может быть несколько.

Содержание

ВЕНТИЛЯТОР
НЕИСПРАВНЫЙ ТЕРМОСТАТ
РЕЗИСТОР ОТОПИТЕЛЯ
ПАНЕЛЬ ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ

ВЕНТИЛЯТОР

Не включается вентилятор охлаждения на ваз 2114, и это может стать существенным фактором того, почему теплый воздух не поступает в салон машины. Когда не работает вентилятор радиатора, это может привести к перегреву двигателя. Попытаемся понять, почему он не функционирует, тем более, что это — важный элемент системы охлаждения.

Обрыв сети электропитания.
сгорел предохранитель;
вышел из строя датчик подключения вентилятора;
Не исправен термостат — это лишь маленький список причин неработающего вентилятора

Обрыв электропроводов — пожалуй, самый частый мотив неисправности этого узла. Проверку следует начать с проводки еще и потому, что это не займет много времени.

Когда перегорает предохранитель, электроток через него поступать уже не будет. Следовательно, такой элемент электросети подлежит замене. Применяются предохранители на печку ВАЗ 2114 марки F7 с силой тока 20А.

Для его проверки вентилятор подключают к карбюратору. Если вентилятор срабатывает, значит, датчик не исправен.

С неработающим термостатом охладительная жидкость гоняется по большому кругу, обходя при этом малый круг. Проблема неисправного термостата решается кардинально. Его необходимо заменить новым. Многие водители, зная о низком качестве родных термостатов, не ждут, когда он выйдет из строя, меняют на импортный аналог. Хорошо зарекомендовали себя термостаты «Vernet», «WAHLER» и «GATES».

Не рекомендуется приобретать китайские модели. В них применяется низкокачественная сталь, внешне похожая на нержавейку. Такой прибор долго не прослужит

Перед началом работы необходимо слить антифриз. Для этого снимите защитный кожух. Под сливное отверстие подставьте посуду для тосола и открутите крышку. Будьте осторожны. Если вы только что приехали, жидкость может быть разогретой от 70 градусов и выше. Не обожгитесь. А лучше всего, дайте двигателю остыть.И еще одно маленькое замечание. Накройте генератор, чтобы жидкость не попала в него. Для этого можно сделать несложное приспособление из пластиковой бутылки.
Когда вы убедитесь, что охладительная жидкость стекает строго в подставленную посуду, можно открутить крышку и на расширительном бачке. Дождитесь, пусть вытечет весь антифриз, закройте сливные крышки на радиаторе и расширительном бачке.
Теперь будем добираться до виновника холодной печки. Сначала вам предстоит снять воздушный фильтр. Для этого необходимо открутить винты и ослабить хомут, которые его удерживают.

Ослабьте два хомута, соединяющие шланги с термостатом и выкрутите винты, удерживающие термостат. Теперь можно его снять.
Обязательно нужно канцелярским, или другим ножом почистить зеркало, протереть его ветошью.

Установка нового термостата производится в обратном порядке.

Новый термостат устанавливается на свое место и крепится винтами.
Подсоединяются шланги и крепятся своими хомутами. Но прежде чем одеть и закрепить шланги, их необходимо проверить на исправность. В случае изношенности, рекомендуется их поменять.
Перед тем, как заливать антифриз, проверьте сливную крышку на радиаторе, и расширительном бачке, убедитесь в том, что они закрыты.
Снимите патрубок на подогреве дроссельного узла.
Теперь можно залить охлаждающую жидкость в расширительный бачок, немного больше уровня.

Нажимая на патрубок, выгоняете из него лишний воздух, но не забудьте под шланг подставить посуду. В него будет вытекать антифриз. Патрубок закрепите на свое место хомутами, а вытекшую жидкость залейте обратно в бачок, закройте крышку.
Установите воздушный фильтр, и закрепите защитный кожух.

Здесь следует назвать еще несколько причин того, почему не работает вентилятор:

Завоздушивание радиатора может послужить причиной перегрева двигателя и того, что не включается кулер. Чтобы избавиться от воздушных пробок, можно просто снять патрубок с дроссельного узла, как вы делали, когда меняли термостат.
Засорение радиатора тоже приводит к подобным последствиям. Следовательно, радиаторную решетку необходимо продуть при помощи компрессора или насоса.
На работу вентилятора печки может повлиять низкий уровень антифриза. Это проверить легко. Если уровень охладительной жидкости в расширительном бачке значительно ниже отметки, его надо долить.

РЕЗИСТОР ОТОПИТЕЛЯ

Неисправный резистор отопителя – это еще одна причина неработающего вентилятора, и, соответственно, того, что не работает печка ВАЗ 2115, и на других моделях АВТОВАЗа. Проверить его работоспособность можно при помощи омметра.

Резистор может выйти из строя по следующим причинам:

Перегрузка, создаваемая постоянно работающей печкой;
Неудовлетворительное качество самого резистора;
Нарушение проводки;
Неправильно подобранный тип резистора.

Резистор связан и вентилятором и коробкой переключения передач, поэтому о его выходе из строя можно понять по отсутствию переключения скоростей и наличию только одной скорости при движении автомобиля. Но резистор целиком требует замены редко. Чаще возникает необходимость в замене или зачистке контактных наконечников

Чтобы заменить резистор печки, надо отсоединить все провода и минусовую клемму от аккумулятора.

ПАНЕЛЬ ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ

Иногда печку бывает невозможно включить, потому что на панели управления выходят из строя переключатели. Эту проблему тоже можно исправить своими руками. Надо сначала снять ручки и вынуть блок переключения режимов печки. Вынимая корпус панели, обратите внимание на защелки. Их нужно прижать тонкой отверткой, и при этом вытаскивать наружу. Когда защелки вынуты, корпус блока переключения легко выходит из своего гнезда.

Здесь вы уже сможете увидеть, какого рода произошла поломка, и что из деталей можно заменить.

Печка автомобиля, на первый взгляд, немудреный узел в машине, но она тесно связана со всем устройством автомобиля, и в первую очередь с системой охлаждения. Используя тепло, вырабатываемое двигателем, автообогреватель не требует дополнительных затрат электроэнергии и топлива. Но часто именно отказ от работы системы обогрева салона может стать первым сигналом о более серьезных дефектах.

Иногда не работает печка ваз 2114. Не работает печка ВАЗ, что делать

Замерзаю в своей Самаре или почему не работает и не греет печка на ВАЗ 2114? Актуальность данной темы как никогда во время, за окном разгар зимы и холодов, а в машине не у всех тепло. Данная проблема характерна не только для подержанных, а и для новых автомобилей. Здесь играет роль фактор некачественной сборки, а не заводского брака детали.

Если случилась такая поломка, то ее можно устранить своими силами, но не все об этом знают, а отогнать на сервис порой нет средств или времени.

Чтобы помочь многим владельцам авто оперативно устранять причину поломки, рассмотрим ниже статью рекомендацию о системе отопления.

Распространенные причины

Не работает и не греет печка на ВАЗ 2114, тогда выясняйте причину из списка ниже и устраняйте поломку :

Перечень конечно не исчерпывающий, но в нем перечислены самые основные, чтобы водитель смог сразу сориентироваться и начать поиски. Могут случиться ситуации, когда ни один из вышеперечисленных пунктов не подойдет, хотя вряд ли.

Для автомобилей ВАЗ характернее всего данная проблема, в отличии от иномарок. Но тем не менее, с ней можно спокойно справиться и не допустить возобновления в дальнейшем.

14.01.2013

Не работает отопитель салона (печка) — одна из тех проблем, с которой связывается каждый владелец samar. Особенно актуальной данная проблема является в зимний период времени.

Уж очень не хочется ездить в морозе при неработающей печке, да и к тому же, это очень опасно: выдыхая влажный воздух в салоне автомобиля, на лобовом стекле со стороны салона образуется ледяная корка.

Как работает печка (отопитель салона)?

Печка в ваз 2114 и в других моделях samara работает по классическому принципу:

Кран отопителя. Регулируя температуру подачи воздуха, мы открываем или закрываем краник отопителя.
Радиатор отопителя. Через краник отопителя в радиатор печки попадает охлаждающая жидкость, за счёт которой и создаётся тепло, т.к. температура охлаждающей жидкости на прогретом двигателе примерно 95 градусов.

Режим работы вентилятора. Включая печку на различные режимы скорости (их у нас 3), мы регулируем скорость работы вентилятора печки, которые дуют тёплым или холодным воздухом в зависимости от положения краника.
Заслонки подачи воздуха. Регулируя заслонки подачи воздуха на панели, мы направяем потоки воздуха в нужные нам места.

Узнав принцип работы печки, вы уже можете догадаться, где кроется неисправность у вашего автомобиля.

Почему не работает печка?

Основными причинами неработающего отопителя (печки) могут быть совершенно разные узлы автомобиля: начиная от электрики (плохой контакт массы) и заканчивая нерабочей помпой.

Обладателям автомобилей ВАЗ 2114 иногда приходится сталкиваться с проблемой неисправности отопителя. Самые большие неудобства данная поломка доставляет в зимний период — в салоне становится очень холодно, а лобовое стекло покрывает ледяная корка, закрывающая обзор. Если отопитель не работает, в первую очередь, необходимо найти причину неисправности. Об этом далее в статье.

Рычаг заслонки управления (1), левый кожух отопителя (2), тяга заслонки обогрева ног (3), прокладка радиатора (4), радиатор (5), прокладка отопителя (6), электродвигатель (7), кожухи вентилятора (8), рабочее колесо вентилятора (9), заслонка обогрева лобового стекла (10), воздухопровод обогрева лобового стекла (11), воздухопровод бокового сопла (12), боковое сопло (13), тяга заслонки обогрева лобового стекла (14), центральное сопло (15), заслонка обогрева ног (16), правый кожух отопителя (17), рукоятка управления отопителем (18), тяга управления краном (19), тяга заслонки управлением печкой (20), ручка управления заслонкой обогрева лобового стекла (21), ручка управления заслонкой обогрева ног (22), кронштейн рычагов управления (23), скоба крепления кожухов печки (24), воздухопровод внутренней вентиляции (25), окно подачи воздуха к ногам водителя (26), заслонка управления отопителем (27), рукоятка заслонки обогрева ног (28).

Печка дует холодным воздухом ВАЗ 2114, причины

Радиатор печки засорен или плохого качества.
Моторчик отопителя не работает.
Неисправен кран отопителя.
Наличие воздушной пробки в системе охлаждения мотора.
Пробита прокладка ГБЦ.
Недостаточный уровень антифриза в радиаторе.
Блок управления отопителем неисправен.
Водяной насос не обеспечивает требуемую циркуляцию.
Неисправен термостат.

Неисправен термостат ВАЗ 2114, как устранить

При неисправном термостате антифриз постоянно гоняется по кругу системы, из-за чего он не прогревается, а отопитель не греет либо дует чуть теплым воздухом.

Чтобы решить проблему, следует проверить состояние термостата и при потребности заменить его.

Воздушная пробка термостата, как удалить

Также проблема может заключаться в воздушной пробке. Она может появится, если после остановки силового агрегата в процессе остывания антифриза в верхний отдел радиатора охлаждения поступит воздух, после чего переместится в термостат. При последующем запуске мотора, с помощью водяного насоса воздух попадет в радиатор отопителя (при этом из воздуховодов дует холодный воздух).

Чтобы удалить воздушную пробку, следует скинуть патрубок, который идет в отопитель, после чего долить в него охлаждающую жидкость до верха. Уровень антифриза в системе должен составлять не менее отметки «максимум» либо на сантиметр выше данной отметки. При нехватке жидкости отопитель дует не самым теплым воздухом.

Не работает помпа 2114, что делать

Если отопитель на холостых оборотах дует холодным, причиной этому может быть выход помпы из строя. Насос не обеспечивает требуемой циркуляции антифриза в системе. Аналогичными проблемами способен сопровождаться недостаток антифриза. При замене помпы следует обратить внимание на дюралевые продукты Белмаг.

Ранее распространенные помпы HEPU стали не редко подделывать, поэтому лучше их не покупать.

Забит радиатор, как прочистить

Иногда радиатор отопителя сильно засоряется. Единственное решение в данном случае — снятие запчасти с дальнейшей прочисткой и продувкой, либо заменой. Как правило, после этого печка греет, как новая. Некоторые водители при замене радиатора печки приобретают изделия украинского производства. Подобные радиаторы отличаются низкой теплоотдачей в салон, что обусловлено их конструктивными особенностями. Стоит отметить, что опытные обладатели автомобилей ВАЗ советуют покупать лишь радиаторы марки ДААЗ, поскольку с ними печка греет лучше.

Дует холодный воздух, так как не работает краник печки 2114, как исправить (пошаговая инструкция)

Не редко печка ВАЗ 2114 отказывается работать в результате неисправности краника. Так, если ваш отопитель дует холодным, следует попытаться подтянуть специальный тросик. Добраться до него можно со стороны педалей. Тросик необходимо захватить с помощью плоскогубцев и слегка оттянуть, увеличив натяг. Если краник отопителя даже в данном случае не откроется, вполне возможно, что он закис и следует его заменить. Не нужно тянуть слишком сильно, в противном случае вы можете сорвать его, в результате чего в салон вытечет охлаждающая жидкость.

Неисправный краник влечет за собой то, что отопитель перестает подавать горячий воздух. Краник также приходится менять при наличии подтеков. Это влечет за собой появление жирного налета на внутренних поверхностях автомобильных стекол, образование мокрых пятен на полу, а также возникновение в салоне характерного запаха антифриза либо тосола. Если протечки сильные, в первую очередь начинает намокать ковровое покрытие под передним пассажирским сидением, поэтому опытные автовладельцы ВАЗ рекомендуют систематически проводить осмотр этого места.

Исправить ситуацию поможет лишь замена краника отопителя, для чего необходимо выполнить такие действия:

На блоке двигателя откручиваем сливные пробки и сливаем весь антифриз.
Зачистите шпильки на кранике с помощью железной щетки и смочите их средством WD-40, что облегчит откручивание и даст вам возможность ничего не сломать. В случае, если шпилька выломается, то ремонт значительно усложнится.
Снимаем хомуты на патрубках, предварительно разжав их, и сливаем остатки охлаждающей жидкости.
Далее необходимо открутить боковую накладку в салоне и разжать хомуты на патрубках, которые идут в радиатор отопителя. Когда вы сюда доберетесь, патрубки можно заменить.
С помощью накидного ключа откручиваем под автомобилем гайки, держащие кран.
Вытаскиваем кран в слон, отсоединяем трос с пружинным креплением, после чего устанавливаем новый кран.
Производим сборку всех элементов.

Сгорел предохранитель печки ВАЗ 2114, причины

Сгоревший предохранитель является одной из наиболее неприятных и простых неисправностей. Простая она потому, что заменить предохранитель способен каждый автомобилист, а неприятная она по той причине, что бывает очень непросто диагностировать, почему он перегорел. Обычно предохранители перегорают в результате короткого замыкания в электропроводке. На ВАЗ 2114 за отопитель отвечает F7 предохранитель на 30 ампер. Также от него зависит прикуриватель, обогрев заднего стекла, электромотор омывателя фар и подсветка бардачка. Соответственно, все данные узлы не будут работать наряду с отопителем.

Дует холодный воздух из-за проблемы с переключателем, как проверить и устранить недостаток

Для проверки переключателя отопителя потребуется простая 12-вольтовая лампа с двумя проводами. Следует демонтировать центральную часть приборной панели и сделать следующее:

Включаем зажигание.
Минусовый контакт лампы замыкаем на массу.
Далее поочередно подсоединяем плюсовой контакт к выходам 1, 2, 3 на добавочном резисторе.

Переключатель считается исправным, если лампа при этом будет загораться. В противном случае проблема может заключаться в обрыве цепи или сгоревшем предохранителе. Если не работает лишь третья скорость, замените добавочный резистор.

Сгорел мотор печки ВАЗ 2114, как заменить

Со временем мотор отопителя может сгореть, однако перед тем, как приступить к его замене, следует проверить все предохранители на целостность, а также реле зажигания и переключатель температурного режима отопителя. Если с ними все в порядке, значит проблема в моторчике. Замените его, предварительно разобрав и демонтировав торпедо. Также необходимо слить из системы антифриз и перекрыть кран печки. Сняв все патрубки, вытаскиваем старую печь и устанавливаем новую.

Как вы сами видите, устройство отопителя довольно простое. Причин, по которым печка ВАЗ 2114 может не работать, существует масса. В данной статье мы рассмотрели наиболее распространенные из них.

Какое же это удовольствие, когда с морозу, с холоду ныряешь в свою Ладушку, и уже минут через пять чувствуешь, что начинаешь оттаивать, отогреваться. Воздух в салоне постепенно нагревается, и можно снять теплую толстенную куртку, пальто, стесняющие движения.

Печка может не работать по многим причинам

Но может случиться, что вы поворачиваете на панели ручку, а вожделенного тепла нет. Перестала , она гонит в салон холодный воздух, или не гонит ничего. Можно ли решить эту проблему самостоятельно? Можно. Но сначала надо понять, почему не работает печка , и почему она отказывается обогревать вас. Таких причин может быть несколько.

Вентилятор

Не включается вентилятор охлаждения на , и это может стать существенным фактором того, почему теплый воздух не поступает в салон машины. Когда не работает вентилятор радиатора, это может привести к перегреву двигателя. Попытаемся понять, почему он не функционирует, тем более, что это — важный элемент системы охлаждения.

Обрыв сети электропитания.
сгорел предохранитель;
вышел из строя датчик подключения вентилятора;
Не исправен термостат — это лишь маленький список причин неработающего вентилятора

Когда перегорает предохранитель, электроток через него поступать уже не будет. Следовательно, такой элемент электросети . Применяются предохранители на печку ВАЗ 2114 марки F7 с силой тока 20А.

Работоспособность самой вертушки можно проверить, подсоединив его напрямую к аккумулятору. Вертится? Значит она сама и ее мотор исправны, надо искать подоплеку в другом. Необходимо проверить датчик подключения вентилятора. Для его проверки вентилятор подключают к карбюратору. Если вентилятор срабатывает, значит, датчик не исправен.

Неисправный термостат

Термостата производится в обратном порядке.

Новый термостат устанавливается на свое место и крепится винтами.
Подсоединяются шланги и крепятся своими хомутами. Но прежде чем одеть и закрепить шланги, их необходимо проверить на исправность. В случае изношенности, рекомендуется их поменять.
Перед тем, как заливать антифриз, проверьте сливную крышку на радиаторе, и расширительном бачке, убедитесь в том, что они закрыты.
Снимите патрубок на подогреве дроссельного узла.
Теперь можно залить охлаждающую жидкость в расширительный бачок, немного больше уровня.
Нажимая на патрубок, выгоняете из него лишний воздух, но не забудьте под шланг подставить посуду. В него будет вытекать антифриз. Патрубок закрепите на свое место хомутами, а вытекшую жидкость залейте обратно в бачок, закройте крышку.
, и закрепите защитный кожух.

Здесь следует назвать еще несколько причин того, почему не работает вентилятор:

Завоздушивание радиатора может послужить причиной перегрева двигателя и того, что не включается кулер. Чтобы избавиться от воздушных пробок, можно просто снять патрубок с дроссельного узла, как вы делали, когда меняли термостат.
Засорение радиатора тоже приводит к подобным последствиям. Следовательно, радиаторную решетку необходимо продуть при помощи компрессора или насоса.
На работу вентилятора печки может повлиять низкий уровень антифриза. Это проверить легко. Если уровень охладительной жидкости в расширительном бачке значительно ниже отметки, его надо долить.

Резистор отопителя

Неисправный резистор отопителя – это еще одна причина неработающего вентилятора, и, соответственно, того, что не работает , и на других моделях АВТОВАЗа. Проверить его работоспособность можно при помощи омметра.

Резистор может выйти из строя по следующим причинам:

Перегрузка, создаваемая постоянно работающей печкой;
Неудовлетворительное качество самого резистора;
Нарушение проводки;
Неправильно подобранный тип резистора.

Резистор связан и вентилятором и коробкой переключения передач, поэтому о его выходе из строя можно понять по отсутствию переключения скоростей и наличию только одной скорости при движении автомобиля. Но резистор целиком . Чаще возникает необходимость в замене или зачистке контактных наконечников

Чтобы заменить резистор печки, надо отсоединить все провода и минусовую клемму от аккумулятора.

Панель переключения режимов

Печка автомобиля, на первый взгляд, немудреный узел в машине, но она тесно связана со всем устройством автомобиля, и в первую очередь с системой охлаждения. Используя тепло, вырабатываемое двигателем, автообогреватель не требует дополнительных затрат электроэнергии и топлива. Но часто именно отказ от работы системы обогрева салона может стать первым сигналом о более серьезных дефектах.
