Подключение тахометра ваз 2105 инжектор: Схема подключения тахометра ваз 2107 инжектор

Содержание

Схема подключения тахометра ваз 2107 инжектор

При переделки классики на инжектор иногда возникает проблема с тахометром. Ну как проблема, он тупо не работает. Какие есть выходы? Можно поставить приборку 2107, в которой предусмотрена работа тахометра с сигналом от ЭБУ, либо если тахометр 2106, поставить в него внутренности того же инжекторного тахометра 2107, еще вариант купить что-нибудь китайское, которое понимает сигнал с контроллера.

Так как я нищеброд студент, и денег особо нету что-либо покупать дополнительно, поэтому я взял сигнал с модуля (катушки) зажигания.

Для этого нужно два полупроводниковых диода (я взял с запасом по 10А), а также, по желанию, два зажима-токосъемника (не знаю как их правильно назвать) они нужны чтобы не резать провода с модуля, а просто защелкнуть их на провод и вставить клемму (фото, к сожалению, нету, вещь удобная, но это по желанию).

Прилагаю схему, как это все подключить:

Видео работы тахометра:

Советы для автомобилистов

На автомобиле ВАЗ-2107 могут стоять два типа двигателей: карбюраторный и инжекторный. Электрическая схема подключения тахометров у этих автомобилей отличается друг от друга, и они не взаимозаменяемые. Поэтому поиск неисправностей, связанных с отказом в работе тахометра, будет отличаться в зависимости от типа двигателя.

На карбюраторном двигателе от тахометра отходят три провода. Два провода, это питание (плюс и минус), а третий, подсоединяется к клемме К катушки зажигания. Для того, чтобы выяснить, что послужило причиной отказа, необходимо добраться до задней части комбинации приборов и отсоединить клеммы с колодки, которая идёт на тахометр. Далее, Вам понадобятся три провода, чтобы подсоединить тахометр напрямую к аккумуляторной батарее (плюс и минус) и к катушке зажигания (клемма К). Запускаете двигатель, и если при таких условиях тахометр не заработает, тогда проблёму придётся искать либо в системе зажигания, либо в самом тахометре, а если тахометр начнёт работать, тогда неисправность кроется в проводке, которая идёт к тахометру.

На инжекторном двигателе автомобиля ВАЗ-2107 к тахометру подходят четыре провода. Два провода, это питание (плюс идёт от замка зажигания, минус на массу автомобиля), третий провод идёт на вход электронного блока управления, а четвёртый подсоединяется к датчику положения коленчатого вала. Лучшим способом определения неисправностей в работе тахометра в этом случае, будет проведение соответствующей диагностики. Тогда по кодам ошибок, выясняете причину отказа. Без диагностики, можно только проверить состояние контактов в колодках, входящих в электрическую цепь тахометра и путём замены датчика положения коленчатого вала, на заведомо исправный, проверить, таким образом, его работоспособность.

Причиной нарушений в работе тахометра, может стать замена заводских проводов высокого напряжения на более современные, силиконовые. Но учитывая то, что сопротивление у них разное, стрелка тахометра начинает дёргаться.

Тахометр не относится к “жизненно важным” прибором “семерки”, однако его неисправность вызывает определенные неудобства. Кроме того, ситуация, когда прыгает тахометр ВАЗ 2107, бывает признаком проблем в системе зажигания или подачи топлива в двигатель. Поэтому при первых признаках забарахлившего тахометра нужно разобраться в причинах поломки и незамедлительно устранить их.

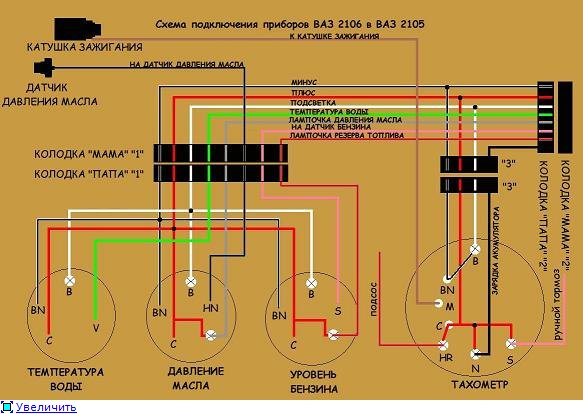

Схема подключения тахометра на ВАЗ 2107 с карбюраторным двигателем немного отличается от той, что применяется на моделях с инжектором. Но в целом причины неисправности и методы их устранения схожи.

Подключение тахометра на карбюраторных и инжекторных моделях

Схема подключения тахометра ВАЗ 2107 на инжекторной машине отличается тем, что в этом случае прибор считывает данные об оборотах двигателя не с катушки зажигания, а с ЭБУ двигателя. В целом же порядок подключения и принцип работы не отличаются. Прибор имеет три вывода, к двум из которых подключается “плюс” от замка зажигания и “масса”, а к третьему — провод от катушки зажигания или ЭБУ двигателя.

С чего начать поиск неисправности

Для поиска неисправности понадобится мультиметр или “контролька”. Если не работает тахометр на ВАЗ 2107 (инжектор), сначала стоит посмотреть, не горит ли контрольная лампа “Check Engine”. Если это так, то узнать причину поломки можно, считав с контроллера код ошибки. Если лампа не горит, этот пункт можно пропустить.
Далее на инжекторной и карбюраторной модели следует проверить состояние электропроводки, идущей к тахометру. Изоляция проводов не должна иметь повреждений, тахометр должен иметь хороший контакт с “массой”, питанием и клеммой “К” катушки зажигания либо выводом ЭБУ двигателя. Кроме того, возможен обрыв или плохой контакт внутри самого прибора. В этом случае его придется заменить. Если с проводами и контактами все в порядке, проблема в датчике Холла (на инжекторной “семерке”), системе зажигания или подачи топлива.

Проверка системы зажигания

Схема тахометра ВАЗ 2107 одинакова для всех моделей, разница лишь в том, откуда он берет данные. В карбюраторной “семерке” сведения об оборотах двигателя считываются с катушки зажигания: каждые два разряда искры на свечах — один оборот двигателя. Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем.
Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.

Датчик Холла

Тахометр на ВАЗ 2107 (инжектор) считывает информацию об оборотах двигателя с ЭБУ. Последний, в свою очередь, получает данные от датчика Холла, Плохой контакт на выводах датчика или его неисправность ведет к перебоям в работе двигателя и колебаниям стрелки тахометра. Если контакты можно почистить, то сам датчик отремонтировать не удастся. Он сконструирован так, что возможность его ремонта исключена. Неисправный датчик необходимо заменить новым.

Неисправность топливной системы

Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры. Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода.
Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок. Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.

Неисправность газораспределительного механизма

Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.
Кроме того, обороты могут “плавать” из-за неисправности самого двигателя. Тут стоит проверить компрессию в цилиндрах или обратиться к автомеханикам. Если промедлить с диагностикой и ремонтом, может произойти серьезная поломка в поршневой системе, что потребует дорогостоящего сложного ремонта.

Как подключить выносной тахометр на инжектор

Лада 2105 VFTS в стадии постройки › Бортжурнал › Подключение выносного тахометра на инжекторную классику

Начну с того, что речь пойдёт именно о выносных тахометрах! Про обычные одни пишут что их надо перепаивать, другие пишут что и так всё работает, я не проверял (чёт не подумал) как попробую так сразу сообщу…
Идём далее… Далее я рассмотрю эбу БОШ, так как у меня пока именно эти мозги. Снимаем мозги, берём разьём, считаем, на БОШах нам нужно найти провод номер 8,

у меня в косе от него идёт коричневый провод.

Далее провод от тахометра который нужно цеплять на импульс я подцепил на коричневый провод от ЭБУ, предварительно его надрезав. Завожу, и вуаля, заработало! )))))

Теперь по поводу эбу Январь 7.2, говорят на этих мозгах провод от тахометра нужно цеплять на провод эбу под номером 43!

Видео обзор тахометра тут: vk.com/video80216696_171193449
P.S. Видео пока обрабатывается, возможно появиться чуть позже.

Цена вопроса: 0 ₽

www.drive2.ru

Установка выносного тахометра Defi — Лада 2105, 1.5 л., 1996 года на DRIVE2

Купил тахометр Defi очень нравится внешне и нравится комплектация, на коробке написано «made in japane», но сильно в это верить не будем… В общем сразу подробно описываю как подключать, так как в инструкции написано все в общем, но не на конкретную машину, честно заняло все часа 4, то что делал не спеша и хотел уместить все хорошо.

На тахометре сзади есть 3 разъема, если развернуть тахометр так что кнопка настройки отсечки находиться слева, то слева на 4 провода разъем, по середине на 2 и справа тоже на 4 . Нам нужен лишь разъем справа и по середине, подключаем в этот разъем провод, который находится в комплекте, с одной стороны у него разъем с другой с другой торчат оголенные провода, разъем который еще в комплекте на 4 провода с разъемами с 2-ух сторон откидываем в сторону, он нам не нужен, так как он нужен для подключения аналогичных приборов, чтобы заново к ним не тянуть проводку.

Да к вот, вернемся к нашему разъемы с оголенными проводам, а именно красный, черный, желтый и белый.Берем красный скручиваем с белым или желтым (на ваш выбор, так как у датчика 2 вида подсветки и если вы хотите белую, то подключаете белый провод, а если красную, то подключаете желтый) подключаем на зажигание, а именно в классике это выглядит так, нужно раскрутить пластмасски скрывающие рулевую рейку и снять фишку с замка зажигание, там есть голубой провод, это и есть нам нужный провод, вот с ним вместе и соединяете. Черный кидаем на массу, то есть на кузов. И в средний разъем втыкаем штекер что в комплекте он на 2 выхода, но от него идет один длинный провод, этот провод нужно подсоединить к катушке на -, НО у катушки есть лишь маркировки Б и К, нам нужно подключить к стороне Б, хоть на форумах и писали, что — это К и в инструкции написано, что хоть провод и красный, но нужно подключить к минусу, но по факту работает на стороне Б.

Вот и все, все заработало! Теперь нужно будет лишь уложить провода, а для этого надо будет снять приборку, можно даже не полностью, лиж бы руки пролезали и открутить левое крепление торпеды, верхнее (которое внутри ) и нижнее (к нему доступ есть и снизу, отодвинув просовываете провода (прячете) если датчик стоит на торпеде ну и дальше одни провода к замку зажигания, другой сигнальный провод тянете через резинку в моторный отсек к катушке.

Схема подключения замка зажигания ВАЗ 2101-2107 — 50 — красный (запуск стартера), 15 — синий с чёрной полоской (зажигание, печка, остальные приборы при включении зажигания), 30/1 — коричневый, INT — чёрный (питание на габариты и фары), 30 — розовый. (фотки приложил)

Вроде все описал очень подробно, жаль фотки скинул не все, но я дополню, пофоткаю что смогу.Кстати порадовала пахучка, которую стингер спорт прислали вместе с тахометром, у нее было прикольное оформление со Стигом, который утверждает, что пахучка прибавляет 5 л.с.(:-D повеселило) и сама она пахнет прикольно, мелочь, а приятно.

www.drive2.ru

Выносной тахометр… или наконец то) — ЗАЗ 1103, 1.2 л., 2007 года на DRIVE2

Ни для кого не секрет, что для почти всех ЗАЗов тахометр это великая роскошь (только у Виды и Форзы это стандарт… мажоры блин). Но, нет нечего не поправимого и для исправления этого неравенства мной был приобретен выносной тахометр аля AutoGage 52 мм). Данное действие произошло еще осенью, встретился с siddrum и обрел эту роскошь, за весь не роскошную цену). Далее я последовал на авторынок (Малину) купить крепеж для него, если точнее «Стакан», но там такого не нашлось и чет я приуныл, отложил установку на потом… затем увидел цены на «стаканы» и подумал: «А нафик мне он нужен, он же стоит как сам тахометр?!» и снова отложил установку на потом, как придумаю как его закрепить… и вот, шарясь на detali.zp.ua попались на глаза силовые хомуты. И понял, что я с ним сделаю=D И вот, купил хомут, взял манжет от рубашки, с которой ранее были сделаны оббивки, сшил его прям на тахометре, одел хомут и стал мудрить как это все установить) Вообщем, пошел самым простым путем, к самой простой конструкции: изготовил из старой части фары москивча 2140 плостинку, в ней как раз было подходящее отверстие ( не люблю сверлить), загнул как нужно, пошкурил и задул в черный цвет) Затем, с помощью гайки притянул к болту хомута и готово))) А, сам болт тоже подрезерал, а то было не очень. Кронштейн готов, можно идти ставить)))

Установка тахометра на инжекторную Славуту/Таврию еще проще чем, на карбовую) Все нужные провода есть у щитка, конкретней плюс и минус взят от щитка, упр габаритами тоже от него (от чтот не пашет, но и так норм) ну и провод сигнала от ЭБУ уже подведен к щитку, но не подключен, а находится в смотке с еще 2-мя проводами (розовым (эл спидометр и кажись белым (хз)) Все подключил, завел и ЕЕЕеее все работает, хотя верить аля AutoGage не очень стоит, т.к. он судя по всему оборотов на 300-500 занижает, но уже лучше чем без него) Тюнинг же!)

P.s. c этой записи начинаю писать плюсы и минусы проделанной работы)

Плюсы:
1. Хоть не много информативности.
2. В салоне стал вид поинтересней.
3. Цена (крепеж — 25 грн).

Минусы:
1. Занижает обороты.
2. Для некоторых — колхоз.

Фото с пепельницы)

Вид с салон, подсветка выкл (тел все равно ее не видит)

Вид с улице, если бы не провод, было б лучше

Фото с инета, такой вид с подсветкой

Хомут силовой 55-59мм )

Само крепление не много ближе)

www. drive2.ru

Как подключить тахометр на инжекторе 🚩 Ремонт и сервис

Вам понадобится

— выносной тахометр;
— новая приборная панель со встроенным тахометром;
— набор инструментов;
— паяльник;
— хлопчатобумажные перчатки.

Инструкция

Изучите руководство по ремонту и эксплуатации вашего автомобиля. В нем вы сможете найти инструкцию по установке и снятию штатного тахометра на инжекторную модель вашего автомобиля.

Выясните, есть ли штатные приборные доски с тахометром на вашу машину. Если таковые имеются, то самый идеальный и простой вариант – приобрести и инсталлировать такую доску взамен той, которая установлена в вашей машине сейчас.

Для установки новой приборной доски со встроенным тахометром необходимо произвести частичную или полную разборку торпеды. Каждая модель авто имеет свои собственные особенности при снятии доски. На некоторых машинах необходимо отсоединить всю торпеду, а других достаточно всего лишь снять защитный козырек над приборной доской выкрутить саморезы, фиксирующие крепления.

Подключать новую приборную доску необходимо по схеме, которая изображена на прилагаемой инструкции. Не забудьте перед установкой снять клемму «минус» с аккумуляторной батареи.

Приобретите и установите выносной тахометр, работающий от прикуривателя. Такой прибор позволяет измерять количество оборотов по изменению силы тока в бортовой системе питания. Выносной тахометр, работающий от прикуривателя очень удобен, так как требует для установки минимум усилий.

Однако у него есть и небольшой минус – погрешность в измерении. Это связано с тем, что у каждого металла свое значение сопротивления.

Подключите тахометр напрямую к проводам прикуривателя, если вы хотите добиться минимальной погрешности. Для этого вытащите гнездо прикуривателя из разъема и припаяйте провода от тахометра проводам, идущим от системы питания авто, соблюдая совпадение по цвету.

Для максимально точного измерения оборотов двигателя подключите выносной тахометр к катушке зажигания. Снимите защитный кожух с рулевой колонки и найдите пучок проводов. Среди них отделите те провода, которые идут к катушке. Всего их должно быть четыре. Одним припаяйте на «плюс», а остальные в соответствии с цветом самого провода.

Обратитесь в сервис в том случае, если вы не уверены в своих силах. Устанавливайте только ту модель тахометра, которая рекомендована для использования на вашем автомобиле. Использование сторонних приборов в лучшем случае приведет к неправильным показателям системы.

www.kakprosto.ru

Ньюансы электрики при переходе на инжектор (спидометр&тахометр ) « Ремонт и тюнинг ВАЗ

В последнее время достаточно много друзей и знакомых меняют свои карбовые системы на инжектор. В принципе информации по этому поводу достаточно много… Но у людей переодически возникают некоторые вопросы …
В данной статья я расскажу как подключить тахометр и спидометр на инжекторную машину с приборкой старого образца (не VDO! )

Сам я эту проблему решил просто — поставил VDO панель. Там все просто и понятно, да и у меня в блоге достаточно информации по подключению. Но как показывает практика иногда люди не имеют возможности купить VDO , так как бюджет ограничен… А иногда по незнанию вообще предпочитают не париться и ездить без спидометра и тахометра.

Спидометр
Как мы знаем на приборках старого образца нет датчика скорости, а стоит тросик спидометра. В приборке тоже нет входа сигнала спидометра, а есть отверстие под тросик скорости.
Проблема решается просто, нужно просто купить подходящий датчик скорости. По кронструкции их существует два вида. Один без реализации троса

такой датчик ставить на приборка VDO

А вот такой датчик ставиться на приборки с тросиком

Т.е. он подключается к жгуту СУД, а так же тросик вставляется в свое отверстие. т.е. датчик снимает данные и при этом не нарушает старой конструкции.

Вот в принципе и все на счет датчика скорости. Единственное ,что стоит учитывать что разъемы бывают разные, ориентируйтесь по тому который вам нужен.

Тахометр

Мне тут подсказали, что на панели приборов высокой торпеды есть отдельный вход для низковольтного тахометра — 5 контакт красной колодки.

Ниженаписанное можно считать лишь как теорию преобразования высоковольтного сигнала в низковольтный

С этим вопросом ситуация еще сложнее чем с датчиком скорости. Если честно многие друзья спрашивали «как же нам подключить тахометр?» … я отмалчивался и говорил «Знаю, что можно, а как ? хз.»
Опять же что касается VDO панели , то там все просто , там изначально на белой колодке есть два разъема для подключения инжекторного сигнала тахометра (2 контакт) и для подключения высоковолтного сигнала(3 контакт). Высоковольтный сигнал нужен тогда когда VDO приборка стоит на карбюраторной машине.
А как же быть , если приборка старого образца ?
Я много об этом думал, особенно потому , что у меня на одной инжекторной машине стоит старая приборка и тахометр. Как там все реализованно смотреть было лень… От скуки сегодня начал изучать схемы электрооборудования и пришел к интересному наблюдению. Только сразу оговорюсь на практики я это не проверял, поэтому ручаться не могу. Если кто-то проверит — отпишитесь об упехах
Изучая принципиальную схему панели приборов VDO, я заметил что различия в друг входах сигнала лишь в том, что на высоковольтной дорожке стоит резистор. вот и все. все очень просто. Смею предположить на старой приборке на дорожке тахометра тоже стоит резистор который преобразует высоковольтный сигнал в низковольтный. Поэтому чтобы подключить инжекторный тахометр на эту приборку, нужно просто разобрать приборку, обратить внимание на контактную дорожку которая идет от 3 контакта красной колодки и найти этот резистор. Резистор выпаять из приборки или сделать его обход. т.е. припаять обходной провод.
Опять же подчеркиваю то, что это все лишь теоретические размышления, так как сам я приборку не разбирал. Если кто-то будет делать — обязательно отпишитесь о результатах.
Если кто-то пришлет фотки разобранной приборки или отчет об этой операции — буду признателен.

www.atomic-dm.ru

Как подключить выносной тахометр на инжектор

Подключение выносного тахометра на инжекторную классику — бортжурнал Лада 2105 VFTS в стадии постройки 2006 года на DRIVE2

Всем привет! Сегодня я вновь поднимаю тему подключения тахометра на классику с инжекторной системой! Как то я уже писал что на долго парясь поставил трамблёр и запитал тах от него, но в этот раз я всё же решил сделать по нормальному! В интернете очень долго искал, толкового ничего нет, все пишут одну бредятину, и спустя 2 часа удача, нашёл что то разжованное, и сегодня я с вами этим поделюсь!Начну с того, что речь пойдёт именно о выносных тахометрах! Про обычные одни пишут что их надо перепаивать, другие пишут что и так всё работает, я не проверял (чёт не подумал) как попробую так сразу сообщу…

Идём далее… Далее я рассмотрю эбу БОШ, так как у меня пока именно эти мозги. Снимаем мозги, берём разьём, считаем, на БОШах нам нужно найти провод номер 8,

у меня в косе от него идёт коричневый провод.

Ну и о главном, вот я и подключил недавно мне подаренный тахометр Defi. Недолго поколдовав я разобрался с настройками, научился отключать звуковой сигнал и настраивать пиковый момент… Всё устраивает. ))))Видео обзор тахометра тут: vk.com/video80216696_171193449P.S. Видео пока обрабатывается, возможно появиться чуть позже.

www.drive2.ru

Как подключить тахометр на инжекторе

Тахометр относится к важным приборам, установленным на автомобиле. Благодаря нему можно осуществлять постоянный контроль за оборотами силового агрегата. Однако далеко каждая комплектация автомобиля оснащена штатным тахометром. Вот почему многих автолюбителей интересует вопрос подключения этого устройства на инжекторном моторе.

Вначале необходимо изучить руководство по эксплуатации транспортного средства, на котором будет устанавливаться тахометр. В нем должна быть инструкция по снятию и установке штатного тахометра на инжекторной модели автомобиля. Нужно узнать имеются ли штатные приборные панели с тахометром для вашего автомобиля. Если они есть, то наиболее простым и идеальным вариантом является покупка и установка такой приборной доски вместо, установленной на транспортном средстве.

Чтобы установить новую приборную доску, в которой имеется встроенный тахометр должна быть проведена частичная или полная разборка торпеды. Каждое транспортное средство отличается своими собственными особенностями при демонтаже доски. В некоторых автомобилях должна отсоединяться вся торпеда, на других нужно, лишь произвести снятие защитного козырька над доской с приборами, для чего откручиваются

piter-at. ru

Как подключить тахометр на ваз 2105 карбюратор

Установил тахометр на ваз 2105, +ремонт по мелочи. — Lada 2105, 1.6 liter, 2008 year on DRIVE2

Всем привет!
Наконец то я добрался до тахометра (:
Приехал он из Китая, диаметр я выбрал как у вольтметра, дабы ничего не колхозить, а просто заменить вольтметр на тахометр. Бортовой компьютер заменяет вольтметр, более того даже говорит, если напряжение упало или повысилось выше нормы.
Поэтому вместо вольтметра теперь будет тахометр. Да и проводов тянуть при такой установке только один, от раъёма мозгов сигнальный.
Питание взято с клемм которые шли на вольтметр, питание подсветки с провода подсветки вольтметра.
Вобщем ничего сложного.

Zoom

Вот так теперь будет

Zoom

оно же в тёмное время.

Сигнальный провод подключил в раъём, там как раз под него место было.
Для тех кто не знает где в инжекторных пятёрках выход с мозга на тахометр, объясняю: снимаешь значит бардачёк, видишь за ним мозги — их трогать не нужно, смотришь чуть левее в проводах спрятался 9-ти контактный разъём, из 9-ти используется там меньше конечно, но из присутствующих там проводов никуда не идёт обычно только один, коричневый с красной полосой.

Zoom

вот этот разъём

Zoom

вид из бардачка

Он и есть выход с мозга на тахометр.
Подключил вобщем провод с тахометра туда — всё работает.
Ничего переделывать не пришлось, всё элементарно.
Заодно заменил лампы в подсветке на диодные. Лампы взял получше, соответсвенно дороже, но это стоит того, так как на них работает регулировка яркости, а дешёвые сразу гаснут. Да и свет приятнее, если надо, то можно сделать ярко, машина прям преобразилась.
Вот что получилось:

Zoom

После установки тахометра, наконец то заменил крестовину кардана, на этот раз переднюю.
Сняв кардан, обратил внимание на то, что балансир с него отвалился, но при езде после замены вибрации не было, хотя на скорости больше 100 не проверял ещё. Заодно подрегулировал ступичные подшипники.

Вот где заказывал тахометр: ru. aliexpress.com/item/2-…-shipping/1927695934.html

Вот такое вот интересное времяпровождение.
Всем удачи на дорогах!

www.drive2.com

ВАЗ 2105: как выполнить установку тахометра?

К огромному сожалению для многих владельцев, базовая комплектация автомобиля не подразумевает под собой установку тахометра. Его отсутствие создает неудобства в процессе эксплуатации, в связи с чем, счастливые обладатели «пятерки» самостоятельно стараются внести соответствующие доработки в конструкцию. Целесообразность установки данного устройства была доказана на практике. Именно поэтому автомобилисты даже не представляют себе управление без такого важного прибора, как тахометр. Помимо того, что он считывает обороты коленвала, в его список функций входят также следующее:

Определение подходящего момента для выполнения скоростного переключения;
Регулировка плавающих оборотов и холостого хода;
Распознавание скачков в крутящем моменте;
Выявление неполадок в функционировании силового агрегата и электрических цепей;
Препятствие быстрому износу двигателя;
Экономия топлива посредством своевременного переключения передач.

Установить подобный механизм вполне возможно и своими руками, главное правильно определиться с типом оборудования, тонкостями самого процесса установки и способом подключения.

Разновидности тахометров: что важно знать?

Перед тем как окончательно сделать выбор в пользу того или иного устройства необходимо досконально изучить его принцип работы. В большинстве случаев автомобилисты отдают предпочтение тахометру электронного типа. Однако в этом случае владельцу транспортного средства нужно учесть особенности строения автомобиля. Упущение данного вопроса может привести к некой погрешности в показаниях.

Тип установки тахометра

По типу установки тахометры делятся на такие виды:

Выносные;
Бесконтактные;
Штатные.

Выносной тип тахометров принято располагать в любом удобном для владельца ТС месте. Для закрепления устройства в комплекте имеется специальная ножка, которую с помощью двустороннего скотча или клейкой ленты крепят в нужное место. Что касается штатных тахометров, то их крепление производят на щиток автомобиля. Установка же бесконтактных не требует подключения.

Тонкости монтажа: в чем сложность?

Установка осуществляется либо на торпеду, либо выводится в качестве отдельного элемента. В последнем варианте необходимо использовать дополнительно для его фиксации корпус. Закрепляют оборудование на самой панели или же на стойке стекла. Купить такой корпус можно в специализированном магазине. Оборудование электронного вида можно устанавливать в любом удобном для владельца автомобиля месте. В таком приборе имеются специальные провода, которые ведут к катушке зажигания, «массе» и «клемме». Помимо этого, в электронном тахометре имеется и маркировка проводников. Подключается прибор в следующем порядке:

Подключают первый провод к «+»;
К «-» подключают второй провод;
Третий контакт подводят к зажиганию.

От типа подключения зависит многое. Здесь каждый владелец ТС выбирает наиболее приемлемый для себя вариант. В зависимости от познаний автомобилиста в электрических схемах устройство может быть использовано во всевозможных целях.

Смотрите видео о том, как самостоятельно установить тахометр на ВАЗ 2105:

Опубликовано: 20 ноября 2017

automend.ru

Переделка тахометра под низковольтный — Лада 2103, 1.6 л., 1977 года на DRIVE2

Вот было нечего и решил заняться тахометром своим. Поскольку стоит мпсз, то тахометр нужно было переделать под низковольтный. Тогда времени было мало, да и разбираться тоже не было желания. Тахометр был подключен методом тыка. Разобрал, проводком ткнул, работает и показывает правильно, туда и припаял его. Но была одна проблемка, при включении зажигания, тахометр сразу прыгал на 8000 об., на скорость не влияло, так и ездил. По этой причине, сигнализацию с автозапуском пришлось цеплять на лампу давления масла. С похолоданием, масло по утрам стало гуще, и еще на 2-3 обороте стартера лампа давления уже гаснет и машина не заводилась, что и повлекло на довести все до ума :). До этого сколько не читал информации по переделке таха, ничего внятного и подробного не нашел. Один так, второй так… третий вообще не подключал, другие вообще внутренности с инжекторного ставят внутренности. Как-то, где-то прочитал, что отличие инжекторного и нашего в схеме отличается всего лишь одним сопротивлением. Может кому пригодится выложу более подробный отчет о переделке тахометра ТХ-193.

И так. Разбираем тахометр. В его разборке ничего сложного нет. Все понятно и легко. Я снимал шкалы и стрелку, чтобы добраться до платы (не видно дорожек было). Но Вам можно и так обойтись. Для переделки, потребуется всего лишь закоротить резистор (сопротивление) и все. Это касается новых тахометров, у них схемы отличаются от самых первых тахов.

На схеме новые тахометры подключаются по схеме «В», нужно вместо сопротивления R1 43k, впаять обычную перемычку с проволоки. На старых тахометрах, впаять перемычку вместо R1 2,2k. И больше никаких вмешательств не нужно.

Если кто ставил сигналку с автозапуском ко всему этому делу, паралельно сигнальному проводу и плюсом (+) нужно впаять сопротивление на 10k. Иначе сигналка не увидит обороты двигателя. (по крайней мере у меня на мпсз так, как на инжекторе будет, не знаю). В итоге все работает как нужно.

За одним зашунтировал все реле диодами, дабы не давали помех по сети (магнитофону, усилителю, самой мпсз…)

На замке зажигания с контакта int сделал через реле, которое включается при положении замка в положение зажигание. Теперь при вытянутом ключе, не будут гореть габариты, ближний свет, вентилятор печки и дворники. А то, бывает, забываю выключить.

Поскольку у меня стоит генератор от ваз 2107i на 74А, схема возбуждения была сделана на 702 реле на быструю руку. Недостатком такой схемы, является то, что возбуждение генератора и соответственно зарядка появляется на 1100-1200 об./мин. Решил переделать как положено, через лампу и диод. Теперь радует глаз когда лампа гаснет при пуске двигателя и не нужно делать прогазовку чтобы лампа зарядки потухла.

www.drive2.ru

установка инжекторного тахометра на ваз 2101 — Лада 2101, 1.5 л., 1976 года на DRIVE2

установить тахометр хотел с первых дней покупки машины, но все никак не удавалось, ды и потом возникли мысли об установке инжектора, все равно возиться с ним потом пришлось бы, так как карбовый тахометр не ловит сигнал инжектора. Короч достал я приборки две шестерошные и инжекторную семерошную.

подопытные, ко мне!

ты тоже понадобишься

все разбираем

слева инжекторный, справа карбовый

черная пластмасска не давала усадить до конца инжекторный тахометр

отрезал ножем верхний бортик

вроде все ок

но все равно плата никак не хотела впихиваться, ну вот всегда так, без напильника никак не обойтись! пришлось снизу напильником около 1мм сточить и все село как надо

потом еще решил заменить родной (как его назвать даже не знаю) рассеиватель голубого цвета на рассеиватель от приборки 2107 зеленого цвета, но в принципе это почти бестолковой затеей оказалось, времени много отняло и толку мало было, ну так зеленоватым отдает в легкую в принципе

колодка

на тахометре есть три дополнительные лампочки, в стандарте это красная лампа ручника, красная лампа зарядки акб, оранжевая лампа концевика подсоса, я подсоединил на лампу подсоса чекэнджин, от мозгов сигнал идет «-«, значит на лампу надо подать «+», на ручник вместо красного рассеивателя от той разбитой приборки воткнул зеленый отражатель габаритов на спидометре и подсоединил туда туманки, просто припоял провод от контрольки на тахометре на провод на кнопке, на котором появляется плюс после включения туманок, лампа акб пока остается свободной

такие дела

вот инжекторная колодка, тут три контакта: синий на замок зажигания на 15 контакт идет, бело-черный на лампу чекэнджин, коричнево-синий на тахометр, но на клемму тахометра я уже подсоединял согналку для автозапуска, поэтому просто врезался в уже подключенный провод

три заветных контакта

без стекла

светило тухло, ночью даже всматриваться приходилось, снова разобрал, проклеил аллюминевым скотчем, стало в 3 раза лучше! если страдаете проблемой тухлого освещения приборки, а ленту проводить не хочется, то такой вариант вполне ВАРИАНТ:)

проклеиваем

ну с кронштейном я особо не церемонился, подогнал к шпильке на тахометре и завернул его на пластмассовую стойку

вот так вот

зеленый рассеиватель (который на туманки поставил) можно было разглядеть только ночью, днем его видно очень плохо, поэтому потом поставил обратно красный, его очень хорошо видно и днем и ночью

слева туманки, справа чек

вот что вышло

на фото подсветку особо не видно, на самом деле светит лучше намного

еще такой момент: где-то читал, что стрелка 06 легче, чем 07, поэтому инжекторный тахометр с 06 стрелкой показания завышает, я же стрелку решил поменять на 07 ради интереса, разницы вроде как не заметил, даже если она и есть, то не больше 100-200 оборотов.

всем оборотов 🙂

www.drive2.ru

Особенности подключения тахометра на ВАЗ 2105

В стандартной комплектации торпеды ВАЗ 2105 установка тахометра не предусмотрена. Тем не менее, многие автовладельцы не желая обходиться без этого нужного и полезного прибора заводскую «недоработку» легко устраняют подключением выносного тахометра, что позволяет водителю наблюдать за оборотами коленвала своего авто, контролировать их и при необходимости оперативно корректировать частоту вращения педалью газа или переключением передач.

Чтобы установить выносной тахометр на ВАЗ 2105 вначале подготовьте: комплект ключей электрическую схему авто, провода с изоляционной лентой и, конечно же, сам тахометр.

Как же работает электронный тахометр.

Собственно принцип работы этого устройства заключается в считывании импульсов попадающих на катушку зажигания и отображением этих данных на циферблате прибора. Кстати, перед приобретением тахометра, желательно проконсультироваться со специалистом, какая модель тахометра оптимальна для вашего авто. Ведь если тахометр выбран неправильно, то и обороты коленвала прибор отображает с большой степенью погрешности.

Есть правда универсальные модели тахометров, оснащённые переключателями, которые можно подключить к любому типу двигателя. Хотя, вне зависимости от модели прибора монтаж тахометра начинается с выбора места для установки прибора, чтоб не отвлекать внимание от дороги и следить за его показаниями. После выбора удобного местоположения для тахометра к кузову автомобиля подключается минусовой провод, а плюсовой нужно подсоединить к катушке зажигания, а вернее к зажму подающему в 12 вольт напряжения после включения.

К слову, большинство внешних тахометров оснащаются подсветкой циферблата прибора, что гораздо удобнее и практичнее, так как наблюдать за оборотами можно даже ночью не напрягая зрения. В этих случаях однако, подсветка тахометров подсоединяется к выключателю габаритных огней автомобиля ВАЗ 2105. Заметьте, что когда автомобиле с установлен инжектор, то прибор подключается к контроллеру электронного блока управления мотором, а не к катушке зажигания, а потому что в этом варианте импульсы считываются с контроллера.

Как правило, в тахометре нуждаются «чайники» (новички) не научившиеся ещё как следует водить авто и испытывающие затруднения с переключением передач. Ремарка: не стоит даже пытаться устанавливать тахометр на свой автомобиль с другого авто, т.к. возникают проблемы с работой прибора.

Для того, чтобы автомобиль как можно реже выходил из строя, нужно регулярно проводить диагностику. Профессиональные сканеры для автодиагностикеи можно приобрести здесь , большой выбор позволит вам подобрать отличный вариант.

Loading …

portalvaz.ru

Как подключить тахометр на ваз 2105 карбюратор — Все о Лада Гранта

Стандартная приборная торпеда ВАЗ 2105 не оснащена тахометром. Данный агрегат позволяет водителям следить за оборотами коленвала мотора транспортного средства. Как поставить тахометр на ВАЗ 2105, знают опытные автомеханики.

Правила выбора детали

Важный прибор для авто

Устанавливать данный агрегат можно своими руками. Для этого потребуются следующие инструменты и материалы:

Сначала необходимо выяснить принцип работы рассматриваемого агрегата. Импульсы, считываемые этим прибором, попадают на катушку системы зажигания, выводя информацию на экран. Автомеханики рекомендуют покупать электронный тахометр. При выборе этого прибора следует учитывать особенности строения ВАЗ 2105. В противном случае тахометр будет показывать обороты с незначительной погрешностью. Можно установить универсальный агрегат с переключателями. Для этого подсоедините его к любому типу двигателя.

В процессе выбора следует учитывать и тот факт, что существуют стрелочный и электронный тахометры. Можно установить тахометр на ВАЗ 2105 первого типа с тюнером. Ко второму типу относится модель Balsat TX-319t. Она представляет собой микропроцессорный прибор, главной задачей которого является слежка за работой двигателя «пятерки». При необходимости водитель может выбрать наиболее подходящий режим. Прежде чем выяснить, как установить тахометр на ВАЗ 2105, нужно учесть возможности автомобиля:

измерение оборотов коленвала 2-6 и 8-цилиндровых двигателей,
наличие часов,
способность запоминания максимальной и минимальной температуры,
наличие секундомера,
способность замерять ускорение коленчатого вала.

Установка электронного тахометра предусматривает самостоятельную настройку подсветки. К плюсам Balsat TX-319t автомеханики относят наличие дежурного режима. Данная функция существенно снижает затраты энергии.

Как подключить тахометр данного типа, интересует многих автовладельцев ВАЗ 2105. Для начала выбирается место монтирования. Затем провод «минус» подсоединяется к кузову транспортного средства. Провод «плюс» подключается к соответствующей клемме зажигания. В ней появляется напряжение в 12 Вт.

Подсветка позволяет увидеть обороты в любое время суток, поэтому автомеханики рекомендуют устанавливать именно такие агрегаты. Прежде чем приступать к работам, нужно выяснить, как подключить тахометр данного типа. Для этого используется соответствующая схема. Провода подсветки подключаются к выключателю габарита. Если авто инжекторного типа, тогда прибор подсоединяется к контроллеру электронной системы управления мотором. В этом случае считывание осуществляется с последнего элемента. Установка тахометра с иного автомобиля запрещена, так как могут возникнуть трудности в работе монтируемого агрегата.

Инструкция по монтажу тахометра

Установка тахометра на ВАЗ 2105 осуществляется на торпеду 2107 либо же прибор выносится как отдельный элемент. Второй метод предусматривает использование корпуса для его фиксации на панели либо на стойке стекла. Этот корпус продается в специализированных магазинах либо изготавливается своими руками. Для этого применяются подручные средства.

Можно использовать прибор от 2106. Он оснащен нужным разъемом подключения. У проводки «пятерки» нет данной возможности, поэтому рекомендуется обрезать контакт клеммы, оставив только провод. При необходимости провода наращиваются с целью их подключения к катушке зажигания. Данная процедура осуществляется в следующем порядке:

коричневый провод идет к «плюсу» катушки,
оранжевый — на клемму с маркировкой «Б+»,
черно-белый присоединяется к кузову транспортного средства.

Электронный тахометр может быть установлен в любом месте. Данный прибор имеет 3 провода, идущих на катушку зажигания, «массу» и клемму. Необходимо учесть, что на таком агрегате существует маркировка проводников.

Если используется торпеда 2107, потребуется снять стандартную панель приборов. Для этого выкручиваются шурупы и отсоединяются фишки. На задней части панели откручиваются гайки, с помощью которых торпеда крепится к кузову. Аналогичным образом освобождается крепление снизу. Затем снимаются печка и пепельница. При установке новой панели действия выполняются аналогичным образом. При этом торпеда 2107 уже оснащена тахометром.

Данный прибор подключается следующим образом:

1-й провод идет к «плюсу»,
2-й подсоединяется к «минусу»,
3-й — к зажиганию.

Обычно водители ВАЗ 2105 устанавливают тахометр для того, чтобы иметь возможность следить за временем и контролировать напряжение в сети.

Определение подходящего момента для выполнения скоростного переключения;
Регулировка плавающих оборотов и холостого хода;
Распознавание скачков в крутящем моменте;
Выявление неполадок в функционировании силового агрегата и электрических цепей;
Препятствие быстрому износу двигателя;
Экономия топлива посредством своевременного переключения передач.

Разновидности тахометров: что важно знать?

Тип установки тахометра

По типу установки тахометры делятся на такие виды:

Тонкости монтажа: в чем сложность?

Подключают первый провод к «+»;
К «-» подключают второй провод;
Третий контакт подводят к зажиганию.

Смотрите видео о том, как самостоятельно установить тахометр на ВАЗ 2105:

Как я уже и писал ранее в одном из материалов на сайте — у меня семерка с пятой приборкой 😉 Ну а чего не хватает всем счастливым обладателям классики с пятой торпедой. Правильно — ТАХОМЕТРА. Вот и мне не хватало. И стало мне интересно — как же можно максимально «безболезненно» решить эту проблему.

o-ladagranta.ru

установка выносного тахометра от ваз 2106 — Лада 2108, 1.5 л., 1992 года на DRIVE2

Так как в машине низкая панель тахометра в ней нет, думаю лишний прибор непомешает, прочитал в интернете тему про это и решил сделать выносной тахометр.
Потребывалась банка диаметром 10 см, сам прибор, диодные синие лампочки, грунтовка, и матовая краска, провода и двусторонний скотч.
провода подклячаются к катушке, +12, масса
кому захочется повторить вот статья
Статья предназначена для тех у кого не предусмотрено место на торпеде для тахометра. (ВАЗ-2101, 2105, 2108-09 низкая панель). Итак приступим к изготовлению корпуса…

Для изготовления понадобится:

1. Железная банка от кофе диаметром 10 см.
2. Макрофлекс- монтажная пена
3. Эпоксидный клей
4. Cтеклоткань или чулки
5. Шпатлевка
6. Черная краска
7. Двухсторонний скотч
8. Тахометр 2106

Сначала примеряется банка на корпус тахометра.Затем обрезается.
Корпус тахометра нужно укрепить эпоксидным клеем и стеклотканью. Корпус обтягиваем чулками или стеклотканью и обрабатываем эпоксидным клеем. Клей сохнет 24 часа!
В корпусе нужно будет сделать отверстие для проводки.

После того, как корпус готов, его надо ошпатлевать чтобы он имел поверхность куринного яйца 🙂
Затем окраска матовой черной краской
Вставляем тахометр в корпус, подключаем подсветку и тахометр… Проверяем работоспособность. Если все работает, теперь тахометр нужно закрепить. В автомагазине покупаем двухсторонний скотч 30-60 р. Нагреваем панель приборов и ножку корпуса феном для сушки волос и с усилием прижимаем его предварительно наклеив скотч 🙂
вот эта статья
auto.volgograd.ru/avtovol…?act=artdetail&vm=1&id=61

Цена вопроса: 500 ₽

www.drive2.ru

Приборная панель от ваз 2110 (часть 1 подготовка) — Лада 2105, 1.5 л., 1992 года на DRIVE2

Большинство владельцев автомобиля ваз 2105 рано или позно задумываются об установке тахометра, тк штатно он не предусмотрен. Рассматривая варианты установки тахометра, такие как: 03/06 тахометр на место штатного прибора и вынос дополнительных приборов на торпеду или стойку, внешний магазинный тахометр и вот еще один из вариантов установки панели приборов от 2110(карбюраторной). Мне больше приглянулся вариант установки целой приборной панели 2110. Во первых — панель по размерам должна войти вместо штатной, во-вторых — все на электронике, будет устанавливаться датчик скорости(нет дребежащего звука от стрелки спидометра как на тросиковом приводе). А также вожможность добавить экслюзивности авто.

Было прочитано много инфы в интернете, но больше всего понравилась установка Love1y Спасибо за идею и разпиновку для приборки.

Контакты:

1 — проверка сигнализатора уровня тормозной жидкости. Если подать +, то лампа тормозов загорится. Можно подключить к красному проводу замка зажигания, тогда также, как и на 2110/2114 лампа будет проверяться при включении стартера.
2 — лампа аварийной сигнализации, загорится при подаче +.
3 — лампа дальнего света, подключить к зелёно-чёрному проводу.
4 — указатель уровня топлива, подключить к розово-красному проводу.
5 — к датчику скорости.
6 — выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта.
7 — сигнализатор уровня тормозной жидкости, подключить к розово-синему проводу у лампы над прикуривателем. У ВАЗ-2107 лампа работает наоборот: датчик соединяет лампу с массой и она горит. Придётся или оставить лампу там, где она есть, или в новой приборке перепаять лампу к + и поменять местами диоды (при этом для проверки лампы контакт 1 нужно соединять с массой, например к лампе ручника), или у датчика на бачке чёрный провод убрать, и подключить вместо него оранжевый от блока ЭПХХ, или синий от катушки зажигания, при этом диод в проводке (между бородой и бардачком) обязательно отключить, если этого не сделать, то будет короткое замыкание.
8 — лампа левого поворота, подключить к сине-чёрному проводу колодки подрулевого переключателя.
9 — лампа правого поворота, подключить к синему проводу колодки подрулевого переключателя.
10 — подсветка приборов, подключить к белому проводу.
11 — масса, подключить к чёрному проводу.
12 — питание приборов, подключить к оранжевому проводу.
13 — если приборка простая (без микросхем и т.п.), то подключить к сине-красному проводу (лампа резерва топлива), если под тахометром есть дисплей, то подключить к датчику температуры (брать от ВАЗ-2114, один контакт к приборке, другой на массу, поставить или в салоне или в моторном отсеке но чтобы далеко от двигателя и чтобы ветер не дул).
14 — масса, подключить к бело-чёрному проводу.
15 — низковольтный вход тахометра (от ЭСУД), подключить к коричнево-синему проводу.
16 — высоковольтный вход тахометра (от катушки), подключить к коричнево-синему проводу.
17 — если под спидометром есть дисплей, то подключить к красно-белому проводу у выключателя стоп-сигналов.
18 — указатель температуры охлаждающей жидкости, подключить к зелёно-белому проводу.
19 — лампа наружного освещения, подключить к жёлтому проводу.
20 — лампа прикрытия воздушной заслонки карбюратора, подключить к серо-оранжевому проводу.
21 и 22 идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
23 — питание приборов, подключить к оранжево-синему проводу.
24 — лампа ручного тормоза, подключить к коричневому проводу.
25 — лампа заряда аккумулятора, подключить к коричнево-белому проводу.
26 — лампа низкого давления масла, подключить к серо-синему проводу.

Была приобретена приборная панель 2110 старого образца.

Датчик скорости от инжекторной 2109

Ну и мелочевка — клемы, провода, колодки.
Устанавливать буду паралельно проводке 2105, чтоб была возможность вернуть обратно стандартную приборку.

В планах: разобраться с проводкой, поменять лампы на светодиоды, ну и установить панель в торпеду(без всяких щелей и тд)

www.drive2.ru

Как подключить тахометр в ВАЗ 2101 или 2105? |

Наверняка, владельцы пятерок, копеек или восьмерок с низкой панелью уже сталкивались с проблемой отсутствия тахометра и очень бы хотели его подключить. Специально для них мы и подготовили эту статью.

Зачем может быть нужен тахометр?

Прежде всего, это ремонтные работы, например, по настройке карбюратора. Очень сложно выставить нужные обороты, когда не можешь определить их на слух. В этом случае, тахометр очень помогает.

Помогает тахометр и тем, кто ждет, пока двигатель перейдет с прогревочных оборотов на ХХ, чтобы начать движение.

Еще одна причина — это переключение передач. Кто-то не смотрит на спидометр или не может ориентироваться по звуку. В этом случае, тахометр помогает таким людям экономно расходовать топливо при разгоне.

Схема подключения

Взято из интернета. На этой картинке представлены схема, как для контактной, так и бесконтактной системы. Подойдет всем карбюраторным автомобилям ВАЗ.Взято из интернета. А это интеграция ее в панель ВАЗ 2105

С инжекторной ВАЗ 2105 все намного сложнее. Дело в том, что низкоточный сигнал не принимается старыми тахометрами от шестерок, поэтому есть два варианта — сделать выносной цифровой или стрелочный тахометр от другого производителя, либо перейти на панель от 2107 и салонную проводку от нее же.

Тахометрический сигнал можно взять из жгута, идущего со впрыска. Расположен он под панелью, в районе бардачка. Какой пин за него отвечает — зависит от вашего ЭБУ.

soulcar.ru

Установка щитка приборов от ваз 2115 (2 часть) — Лада 2107, 1.6 л., 2007 года на DRIVE2

Ну вот как я подключил щиток приборов
вот когда подключил кажеться не че сложного но подключение занело у меня 4 дня
пока во всем разобрался пока все протянул все провода
ну что ж начну описывать процесс подключения
для начало попросил брата он купил на авторазборе и привез мне 2 фишки от щитка ваз 2115

Полный размер

в гараже я нашел щиток приборов ваз 2106 и взял от туда 3 фишки

Полный размер

и в старой проводке нашел еще 2 фишки или колодки пусть будут фишки
они нам понадобяться для тех проводов которых нету в фишках от семерки

Полный размер

я купил провода 5 метров 1,5 квадрата медь
ну а клеммы у меня были
и так сам процесс

Полный размер

в интернете есть вот такая схема но она мне помогла но и кое что я в ней переделал по своему
так что ее можете пропустить и посмотреть как подключил я
схема подключения из интернета
1 — проверка сигнализатора уровня тормозной жидкости. Если подать +, то лампа тормозов загорится. Можно подключить к красному проводу замка зажигания, тогда также, как и на 2110/2114 лампа будет проверяться при включении стартера.
2 — лампа аварийной сигнализации, загорится при подаче +.
3 — лампа дальнего света, подключить к зелёно-чёрному проводу.
4 — указатель уровня топлива, подключить к розово-красному проводу.
5 — к датчику скорости.
6 — выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта.
7 — сигнализатор уровня тормозной жидкости, подключить к розово-синему проводу у лампы над прикуривателем. У ВАЗ-2107 лампа работает наоборот: датчик соединяет лампу с массой и она горит. Придётся или оставить лампу там, где она есть, или в новой приборке перепаять лампу к + и поменять местами диоды (при этом для проверки лампы контакт 1 нужно соединять с массой, например к лампе ручника), или у датчика на бачке чёрный провод убрать, и подключить вместо него оранжевый от блока ЭПХХ, или синий от катушки зажигания, при этом диод в проводке (между бородой и бардачком) обязательно отключить, если этого не сделать, то будет короткое замыкание.
8 — лампа левого поворота, подключить к сине-чёрному проводу колодки подрулевого переключателя.
9 — лампа правого поворота, подключить к синему проводу колодки подрулевого переключателя.
10 — подсветка приборов, подключить к белому проводу.
11 — масса, подключить к чёрному проводу.
12 — питание приборов, подключить к оранжевому проводу.
13 — если приборка простая (без микросхем и т.п.), то подключить к сине-красному проводу (лампа резерва топлива), если под тахометром есть дисплей, то подключить к датчику температуры (брать от ВАЗ-2114, один контакт к приборке, другой на массу, поставить или в салоне или в моторном отсеке но чтобы далеко от двигателя и чтобы ветер не дул).
14 — масса, подключить к бело-чёрному проводу.
15 — низковольтный вход тахометра (от ЭСУД), подключить к коричнево-синему проводу.
16 — высоковольтный вход тахометра (от катушки), подключить к коричнево-синему проводу.
17 — если под спидометром есть дисплей, то подключить к красно-белому проводу у выключателя стоп-сигналов.
18 — указатель температуры охлаждающей жидкости, подключить к зелёно-белому проводу.
19 — лампа наружного освещения, подключить к жёлтому проводу.
20 — лампа прикрытия воздушной заслонки карбюратора, подключить к серо-оранжевому проводу.
21 и 22 идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
23 — питание приборов, подключить к оранжево-синему проводу.
24 — лампа ручного тормоза, подключить к коричневому проводу.
25 — лампа заряда аккумулятора, подключить к коричнево-белому проводу.
26 — лампа низкого давления масла, подключить к серо-синему проводу.

ну а вот моя схема подключения

Полный размер

ну а теперь те самые нюансы
(5 провод идет к дачику скорости, в семерке этот самый провод мы находит вот в этой гофре которая идет от коробки от дачика скорости «серый провод».

Полный размер

7 провод это сигнализатор уровня тормозной жидкости просто подключить его нету смысла так как что бы лампа загоралась при низком уровне в щитке нужно что бы подавался плюс а в в семерке подается минус
я не стал его подключал вообще так как в бороде от семерке стоит индикатор и собственно если будет низкий уровень жидкости лампа загорится в бороде.
8 — лампа левого поворота, 9 — лампа правого поворота они идут у меня от аварийки.

Полный размер

13 провод идет от дачика наружней температуры (подключения данного дачика и расположение я опишу в новой теме) если его не подключить у вас всегда будет показывать -40 температуру.
14 провод в схеме из интернета мы его должны подключить к бело-чёрному проводу БЕЛО-ЧЕРНЫЙ провод идет у нас на лампу ЭСУД в моей схеме сюда я подключил черный провод от белой колодки.
15 провод и провод 16 тахометр 15 для инжекторных 16 провод для карбюраторных.
17 провод щитку нужен постоянный плюс без него щиток работать не будет его я взял от лягушки или как будет правильнее от выключателя стоп сигналов «красно-белый» провод)

Полный размер

ну вроде не что не забыл получилось у нас вот такой переходник
тросик спидометра я не вытаскивал спрятал его под панелью

Полный размер

ну вот и фотки уже установленного щитка в машине

Полный размер

так же ночные фотки

Полный размер

www.drive2.ru

Внедрение тахометра ВАЗ 2107 в родную приборку — ЗАЗ 1102, 1.2 л., 1996 года на DRIVE2

Собственно по заголовку и так понятно о чём идёт речь, изначально планировалось поставить тахометр с ВАЗ 2106 но ввиду моей ~~рукожопости~~ неаккуратности, я на нём сломал шток стрелочки, по этому в скором времени был приобретён тахометр с ВАЗ 2107, взяв заднюю часть корпуса тахометра от 2106, и вырезав половину родной платы, путём многочисленных примерок, подрезов, подпиливанний, ~~нецензурной речи~~ и напильника всё таки получилось его вставить куда надо…

Полный размер

140 грн новый на ОЛХ

Полный размер

пара перемычек

… потом всё было «прихвачено» паяльником и облито термоклеем для надёжности, немного грубовато но под приборкой всё равно не видно …

Полный размер

слева 2106, справа 2107

…проблем с внедрением тахометра с 2107 в корпус от 2106 не возникло…

Полный размер

совмещение не совместимого

…проблема была и в стрелочке, диаметр её отверстия не совпадал с диаметром штока, она была больше, по этому ~~то что лучше всего у меня получается~~ отламав крепёж от родной стрелочки я его припаял к стрелочке «модной», стрелочки были кстати куплены на Begemoto, на спидометр стрелочка стала лучше родной .
Шкалы делались на заказ, ими я доволен, единственное что не было отверстия под сброс одометра, но канцелярский нож решил эту проблему .

Полный размер

дешево и сердито

И фото почти готового, с подсветкой не стал заморачиваться, наклеил ленту и всё .
Что интересно спрашиваем .
Завтра будет пост о маленьких приборах !

www.drive2.ru

Пошаговое подключение тахометра на ВАЗ 2109: схема, видео

Кроме показаний спидометра, любой водитель считывает с приборной панели еще ряд важных показаний. Это, например, остаток топлива в баке, температура охлаждающей жидкости, и так далее. Отдельно здесь стоит выделить тахометр. Это прибор, который показывает текущее количество оборотов коленчатого вала в минуту. Как правило, по нему ориентируются при переключении передач. Также тахометр позволяет не «запороть» двигатель длительной работой на высоких оборотах.

Таким прибором оснащены все современные автомобили. Однако если говорить о ВАЗ-2109, то тахометр здесь есть далеко не на всех модификациях. Впрочем, не стоит забывать, что автомобили семейства «Лада-Самара» проектировались еще в прошлом столетии. На ВАЗ-2109 более ранних годов выпуска устанавливалась низкая панель. Одной из ее особенностей является отсутствие тахометра. На «девятках» более поздних годов выпуска стоит уже высокая панель. Она оснащена, в том числе, и тахометром, однако у многих автолюбителей работа этого прибора вызывает нарекания. Все дело в том, что погрешность здесь может составлять от 20 до 30 процентов.

Читайте также: Как установить задние дисковые тормоза на ВАЗ-2109 с ручником

Подключение тахометра на автомобиле ВАЗ-2109

Итак, давайте разберемся, как можно установить данное устройство на «девятке». Сразу следует отметить, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Если говорить о тахометрах, то здесь значение имеют совсем другие моменты. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя:

бензиновые;
дизельные.

В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла.

Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Кроме того, имеет также значение и количество цилиндров в двигателе. Поэтому подбирая тахометр, нужно обращать внимание и на данный момент. Впрочем, можно просто сказать продавцу, что нужен прибор для «девятки», а тот уже сам подберет нужный вариант.

Наиболее радикальный вариант установки тахометра на ВАЗ-2109 – поставить европанель. Однако не стоит забывать, что это достаточно хлопотное дело. Хотя, с другой стороны, интерьер автомобиля преобразиться в лучшую сторону, особенно в вечернее время. Если же вы не хотите заморачиваться с заменой панели, то можно установить тахометр отдельно.

В таком случае предварительно необходимо будет определиться с типом прибора. Если позволяют финансы, то вы можете приобрести современные приборы, которые будут показывать не только обороты коленвала, но, и, например, мгновенный расход топлива, температуру, напряжение в бортовой сети и так далее. Да, цена на такие приборы достаточно высокая, но ведь они весьма информативны, да и внешне очень привлекательны, особенно в ночное время, когда включается подсветка. Слишком дешевые модели брать не стоит. Ведь они, как правило, выдают не совсем точную информацию. То есть передачи вы и дальше будете переключать фактически на слух.

Читайте также: Почему плохо дует печка ВАЗ-2109 и как отремонтировать

После того как выбрана модель, следует определиться с местом установки тахометра. Расположить его следует таким образом, чтобы без труда считывать показания. Кроме того, тахометр не должен загораживать обзорность или перекрывать другие приборы, также дающие важную информацию. Желательно, чтобы устройство вписывалось в интерьер авто и не смотрелось здесь инородным телом.

Однако установить сам тахометр внутри автомобиля – это только полдела. Прибор ведь нужно еще и правильно подключить. Ничего особо сложного здесь нет, и с данной задачей вполне можно справиться самостоятельно. По большому счету здесь нужно правильно подсоединить всего лишь 3 проводка. Согласитесь, что перепутать здесь что-то очень сложно.

В первую очередь нам необходимо вывести провода от прибора в подкапотное пространство. Это лучше всего сделать через уже имеющееся в кузове «девятки» отверстие для тросика спидометра. Здесь нам понадобится жесткая проволока. Основное требование – чтобы она не была слишком толстой. Теперь берем изоленту и прикрепляем ею провода к проволоке. Слишком много наматывать не нужно. Просто убедитесь, чтобы соединение было надежным. Далее вставляем в отверстие для тросика спидометра второй конец проволоки и аккуратно проталкиваем в подкапотное пространство. Теперь осталось только лишь вытянуть провода. Данная работа не отнимет у вас много времени, поэтому делать все рекомендуется не торопясь.

Теперь приступаем к основному этапу, то есть подключению проводов. Как уже говорилось выше, их в данном случае 3. Первые два (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Теперь осталось закрепить только массу. Делается это в любом удобном для вас месте. Чтобы контакт был более надежным, рекомендуется выбрать участок, где провод можно закрепить гайкой. Вот и все – осталось лишь проверить устройство в работе.

Читайте также: Что делать, если не дует печка в ноги на ВАЗ-2109 и ремонт

Как видим, ничего сложного здесь действительно нет. Установка займет у вас даже меньше времени, чем сам поиск тахометра. Поэтому с данной задачей справится даже начинающий автолюбитель. Ну а в завершение хочется дать один совет. У многих тахометров, которые сегодня можно встретить в торговых точках, довольно тонкие провода. Это, в свою очередь, существенно повышает риск их повреждения. Для того чтобы обезопасить себя от столь нежелательного момента, провода рекомендуется заменить на более надежные – с сечением не менее чем 1 квадратный миллиметр.

Как подключить тахометр на ваз 2105 карбюратор

Правила выбора детали

Важный прибор для авто

Устанавливать данный агрегат можно своими руками. Для этого потребуются следующие инструменты и материалы:

измерение оборотов коленвала 2-6 и 8-цилиндровых двигателей,
наличие часов,
способность запоминания максимальной и минимальной температуры,
наличие секундомера,
способность замерять ускорение коленчатого вала.

Установка электронного тахометра предусматривает самостоятельную настройку подсветки. К плюсам Balsat TX-319t автомеханики относят наличие дежурного режима. Данная функция существенно снижает затраты энергии.

Инструкция по монтажу тахометра

коричневый провод идет к «плюсу» катушки,
оранжевый — на клемму с маркировкой «Б+»,
черно-белый присоединяется к кузову транспортного средства.

Данный прибор подключается следующим образом:

1-й провод идет к «плюсу»,
2-й подсоединяется к «минусу»,
3-й — к зажиганию.

Обычно водители ВАЗ 2105 устанавливают тахометр для того, чтобы иметь возможность следить за временем и контролировать напряжение в сети.

Определение подходящего момента для выполнения скоростного переключения;
Регулировка плавающих оборотов и холостого хода;
Распознавание скачков в крутящем моменте;
Выявление неполадок в функционировании силового агрегата и электрических цепей;
Препятствие быстрому износу двигателя;
Экономия топлива посредством своевременного переключения передач.

Разновидности тахометров: что важно знать?

Тип установки тахометра

По типу установки тахометры делятся на такие виды:

Тонкости монтажа: в чем сложность?

Подключают первый провод к «+»;
К «-» подключают второй провод;
Третий контакт подводят к зажиганию.

Смотрите видео о том, как самостоятельно установить тахометр на ВАЗ 2105:

Как я уже и писал ранее в одном из материалов на сайте – у меня семерка с пятой приборкой 😉 Ну а чего не хватает всем счастливым обладателям классики с пятой торпедой. Правильно – ТАХОМЕТРА. Вот и мне не хватало. И стало мне интересно – как же можно максимально «безболезненно» решить эту проблему.

Распиновка (схема подключения) приборной панели ВАЗ 2107

Так случилось, что мне для установки приборной панели от ГАЗ 3110 в мою ненаглядную ВАЗ 2105 (с торпедой и проводкой от 2107) потребовалась распиновка комбинации приборов от ВАЗ 2107. К моему великому удивлению и ужасу поиск в Гугле и Яндексе не дал ни одного внятного результата, информация везде урывочная и не всегда корректная, поэтому я решил собрать всё воедино и написать сам для себя небольшой пост-инструкцию, а вдруг кому-нибудь ещё пригодится 🙂

На самом деле путаница возникает из-за того, что существует как минимум 2 самых популярных вида этих приборок: старого образца с указателем давления масла, а так же более новая — с эконометром. В общем, чтобы выяснить, какая у вас — смотрите на левый верхний прибор: если там нарисована маслёнка — значит у вас более старая, а если написано ECON — значит новая. Кстати, на моём фото — приборка с эконометром (видите — справа торчит его пипка).

Распиновка старой комбинации приборов (с указателем давления масла)

Кроме наличия указателя давления масла стоит отметить, что в этой приборной панели отсутствует лампа индикации воздушной заслонки (подсос), а лампа аварийного давления масла находится рядом с указателем давления. За то в ней присутствуют лампы низкого уровня тормозной жидкости и противотуманных фонарей.

Белая 6-клеммовая колодка X1:

Датчик уровня бензина
Контрольная лампа указателей поворота
Датчик заряда АКБ (вольтметр -)
Контрольная лампа уровля бензина
Общий плюс (+)
Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

Контрольная лампа противотуманных фонарей
Контрольная лампа дальнего света
Контрольная лампа габаритов
Пустой
Контрольная лампа заряда АКБ
Контрольная лампа уровня тормозной жидкости
Пустой
Контрольная лампа стояночного тормоза (ручник)

Оранжевая 6-клеммовая колодка X3:

Общий минус (-)
Тахометр
Подсветка приборов
Датчик давления масла
Контрольная лампа давления масла
Датчик температуры охлаждающей жидкости

Распиновка новой комбинации приборов (с эконометром)

Здесь же всё наоборот — указатель давления масла отсутствует (вместо него эконометр), вместо лампы уровня тормозной жидкости — лампа подсоса (или лампа системы управления двигателем на инжекторах), а вместо лампы противотуманных фонарей — лампа давления масла.

Белая 6-клеммовая колодка X1:

Датчик уровня бензина
Контрольная лампа указателей поворота
Датчик заряда АКБ (вольтметр -)
Контрольная лампа уровля бензина
Общий плюс (+)
Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

Контрольная лампа габаритов
Контрольная лампа дальнего света
Контрольная лампа давления масла
В моей приборке пустой, но в проводке присутствует клемма, идущая к датчику уровня тормозной жидкости
Контрольная лампа заряда АКБ
Контрольная лампа воздушной заслонки (подсоса) или блока управления двигателем для инжекторов
Пустой
Контрольная лампа стояночного тормоза (ручник)

Оранжевая 6-клеммовая колодка X3:

Общий минус (-)
Тахометр (если данный контакт пустой, значит тахометр на контакте #4)
Подсветка приборов
Пустой, а если не пустой — к тахометру
Пустой
Датчик температуры охлаждающей жидкости

Цвета проводов решил тут не приводить, чтобы не запутать никого окончательно, ведь цвета вообще во всех схемах разные 🙂 Если возникнут вопросы, буду рад помочь!

20.08.2014

Как подключить тахометр ваз 2107 инжектор

Купил ваз-2107, движок 06, инжектор. Кто подскажет почему не работает тахометр?

Прыгает стрелка тахометра на 2107 – 6 ответов
Не работает тахометр ВАЗ 2107 (инжектор) – 3 ответа
Почему часто дергается стрелка тахометра? – 3 ответа
Горит панель приборов при выключенном зажигании в 2107 – 2 ответа
При включении зажигания тахометр делает почти полный оборот в ВАЗ 2107 – 2 ответа

Тахометр состоит из миллиамперметра и электронной части, смонтированной на печатной плате. Принцип действия тахометра основан на измерении частоты следования импульсов в первичной цепи системы зажигания двигателя. На работающем двигателе за один оборот валика распределителя зажигания контакты прерывателя размыкаются и замыкаются четыре раза. Следовательно, за один оборот валика в первичной цепи системы зажигания создается четыре импульса тока и напряжения. Чем выше частота вращения коленчатого вала двигателя, тем больше частота следования импульсов и тем сильнее отклоняется стрелка миллиамперметра. Следовательно нужен мультиметр, электросхема и вперед проверять.

Сначала проверить целостность проводов, затем исправность тахометра. В первом случае нужна контролька, во втором вибратор или генератор прямоугольных импульсов. Первый проще, контролькой проверь наличие питания и минуса, затем позвони провод с катушки зажигания. 2 позиция тахометра подходит три провода — минус, плюс и провод импульса! Минус постоянно! Плюс при включении зажигания! Импульс при вращении стартером или работе двигателя! Если всё есть неисправен тахометр! Нужно менять.

Прилагаю схему, как это все подключить:

Видео работы тахометра:

Тахометры для карбюраторных автомобилей ВАЗ

Схема подключения тахометра ВАЗ-2103, 2106, 2107:

2 – катушка зажигания;

3 – распределитель зажигания:

Сразу скажем, что по соотношению цена/качество самые лучшие тахометры – штатные.

Современные тахометры ушли далеко от тех, что были на механическом приводе. Основаны они на подсчете импульсов. Такие тахометры ставят на карбюраторные машины. Частота сигнала преобразовывается в напряжение, которое управляет стрелкой.

На четырехцилиндровых четырехтактных двигателях одному обороту коленвала будет соответствовать две вспышки в цилиндрах, то есть два импульса в цепи зажигания.

Тахометр, предназначенный для такого двигателя, разумеется, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля. На иностранных автомобилях часто ставят цифру, указывающую на число цилиндров.

Как правильно подобрать тахометр для своего авто

Выпрямительный мост генератора «Волги» с выходом на тахометр (1) и маркировка (2) тахометра.

На «дизелях» частота вращения вала подсчитывается по частоте синусоидального сигнала с фазы генератора. В тахометрах в этом случае стоит подстроечный потенциометр, который позволяет регулировать напряжение, показывающее частоту сигнала, что дает возможность настроить устройство и откорректировать его показания.

Самый большой бонус генераторного тахометра заключается в его универсальности. Он подходит на двигатель с любым числом цилиндров, но главное, что бы на автомобиле был трехфазный генератор.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала. Тут можно почитать подробнее о принципе работы тахометра.

Схема подключения тахометра на автомобилях ВАЗ-2110 с системой впрыска топлива:

2 – маршрутный компьютер;

3 – контроллер ЭСУД;

4 – датчик положения коленчатого вала;

5 – модуль зажигания.

Схема включения тахометра на современной «Волге»: 1 – тахометр; 2 – контрольная лампа генератора; 3 – генератор; ф – фазовый вывод (на тахометр).

Подробнее как подключить тахометр ищиите здесь

Как поставить тахометр на ВАЗ 2105 🚩 как установить тахометр на 2105 🚩 Подробнее

13 сообщений. Мес. Октябрь 2011

От EasyHow

На панели приборов автомобиля ВАЗ 2105 нет тахометра , что для многих автолюбителей создает определенные неудобства в эксплуатации. Поэтому некоторые водители пятерки пытаются внести изменения в конструкцию, установив тахометр.

Инструкция

Определите местонахождение устройства. На стандартной планке нет места для тахометра. Можно использовать как основу для торпеды 2107 или сделать тахометр как единый прибор. Во втором случае вам понадобится чехол для закрепления устройства для установки на панель или на лобовое стекло.Этот чехол можно приобрести в магазине или сделать своими руками из подручных материалов.

Подключите тахометр. За основу взят блок от автомобиля ВАЗ 2106. Имеет штекерное соединение. Проводка «пятерка» не предусматривает аналогичного разъема, поэтому перережьте контактный терминал, оставив только проводники. Также придется увеличить провод, чтобы протянуть их к катушке зажигания. Подключите провода устройства следующим образом: к коричневому плюс катушка зажигания, оранжевый провод подсоединяется к клемме катушки с маркировкой «B +», черно-белый провод прикреплен к кузову автомобиля.

Установить электронный тахометр. Этот тахометр можно поставить в любом месте автомобиля. Это одно из преимуществ перед обычным аппаратом. Он имеет три провода, которые идут к клемме заземления катушки. Преобразователь имеет маркировку проводов.

Ставим торпеду от 2107. Этот шаг — более экзотический способ при установке тахометра. Снимите комбинацию приборов из пяти, открутив боковые винты.Отключите все фишки. Затем снимите гайки, которыми приборная панель крепится к кузову автомобиля. Они находятся на задней панели. Затем открутите винты, которыми крепится панель сзади. Снимаем ручки управления печкой, пепельницей. Новая панель устанавливается аналогично. Поставив торпеду 2107, можно подключить приборную панель той же машины, которая оборудована встроенным тахометром.

См. Также

Прокладка блока предохранителей

— Блок предохранителей и электрическая схема device-anybetter

Автор: Андреас Фауст, май 9, 2021

Прокладка блока предохранителей | Favor-paveme Все схемы подключения — Favor-paveme.apafss.eu

Прокладка блока предохранителей

Прокладка блока предохранителей | Favor-paveme Все электрические схемы — Favor-paveme.apafss.eu

Прокладка блока предохранителей

Прокладка блока предохранителей — Конструкция автомобильных схем Device-23link — Device-23link.radioe.it

Прокладка блока предохранителей

NARVA 8-ПОЛОСНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ С ПРОКЛАДКОЙ ПРОЗРАЧНОЙ КРЫШКИ С 16 КЛЕММАМИ 54439 | EBay

Прокладка блока предохранителей

Купить Лада 2104 2105 2107 Прокладка блока предохранителей 2105-3722370 За $ 1.50

Прокладка блока предохранителей

Прокладка коробки предохранителей — Palm Beach Classics

Прокладка блока предохранителей

Печатная плата центрального блока предохранителей автомобиля Прокладка многоходового предохранителя 1K0 937 629 A 5N0 937 629A 3B0V4P100 Прокладка предохранителя батареи | Компоненты предохранителя | — AliExpress

Прокладка блока предохранителей

Narva 6-контактный стандартный блок предохранителей ATS с прозрачной крышкой, прокладкой и 12 Te | EBay

Прокладка блока предохранителей

Прокладка блока предохранителей | Электросхема Встреча-Дача Слово — Встреча-Дача.wizex.eu

Прокладка блока предохранителей

Mercedes Benz новое уплотнение прокладки коробки предохранителей W111 220SE-280SE W113 230SL-280SL

Прокладка блока предохранителей

Прокладка крышки блока предохранителей — ClubLexus — Обсуждение на форуме Lexus

Прокладка блока предохранителей

Narva 54424BL Стандартный 8-контактный блок предохранителей ATS с прозрачной крышкой, прокладкой и 16 клеммами (блистерная упаковка)

Прокладка блока предохранителей

Стандартный блок предохранителей (низкопрофильный) 4-ходовой | 12 Вольт Планета

Прокладка блока предохранителей

BMW E36-Z3 Прокладка блока предохранителей !! НОВИНКА !! ПОДЛИННЫЙ 61131393385 | EBay

Прокладка блока предохранителей

Прокладка блока предохранителей | Схема подключения Seat-timetab Ran — Seat-timetab.rolltec-automotive.eu

Прокладка блока предохранителей

Пожалуйста, создайте БЕСПЛАТНЫЙ СЧЕТ продолжить чтение или скачать !

Начни свой месяц БЕСПЛАТНО !!

Надежно проверено

Масса ВАЗ 2107. Варианты оптимизации работы двигателя

Двигатель — это основной силовой агрегат любого автомобиля, от которого зависит его мощность и динамические характеристики.На модели ВАЗ-2107 устанавливаются четырехтактные моторы, на каждый из цилиндров которых приходится по два клапана. Старые автомобили оснащены карбюраторным двигателем и новым инжектором.

Конструкция двигателя ВАЗ-2107

Прежде чем приступить к описанию характеристик двигателя, мы подробно расскажем вам обо всех элементах его конструкции, чтобы вы могли точно представить, как работает силовой агрегат. Состоит из следующих основных узлов:

блок цилиндров. Самая сложная деталь выполнена из чугуна.Именно здесь расположены цилиндры, которые размещены в один ряд. Кроме того, блок включает движение охлаждающей жидкости, тем самым исключая перегрев двигателя во время работы;
коленчатый вал, который передает вращение двигателя другим транспортным средствам автомобиля. Также имеет достаточно большой вес. Опоры коленчатого вала (шейка) изготовлены из металла, закаленного токами высокой частоты для максимальной прочности;
бегуны с поршневыми пальцами из кованой стали.Эти предметы постоянно подвергаются высоким нагрузкам;
поршни с компрессионными и маслёнными кольцами;
ГБЦ. Для изготовления этой детали используется прочный, но очень легкий алюминиевый сплав. Для исключения утечки смазочной жидкости CCC снабжен уплотнительной прокладкой;
, который используется для запуска двигателя. Он находится в сцеплении со стартером, реагирующим на поворот ключа в замке зажигания;
распределительный механизм, который включает распределительный вал и клапанный механизм.

Двигатель автомобиля представляет собой совершенный механизм, в котором грамотно продуманы системы смазки и охлаждения, подача топливно-воздушной смеси.

Характеристики двигателя ВАЗ-2107

Одна из основных характеристик — мощность двигателя автомобиля ВАЗ-2107, которая может быть разной в зависимости от модификации машины. Например, с момента появления на внутреннем рынке (1976 г.) было выпущено три модели с карбюраторными моторами:

ВАЗ-2107 1.5: Объем двигателя 1451 см 3, мощность 10 киловатт;
ВАЗ-21072 1.3: Объем 1290 см 3, мощность 64 киловатта;
ВАЗ-21074 1,6 л. C: Объем двигателя 1569 см 3, Мощность 74 киловатта.

Кроме того, производитель выпустил две модификации автомобиля с силовым агрегатом впрыска — 2107i 1.6 (мощность двигателя 70 киловатт) и 1,6 мТ (73 лошадиные силы). Нельзя не упомянуть модель 21073 1.7 с центральным впрыском топливовоздушной смеси. Этот тип «семерки» использует в качестве топлива бензин АИ-95 (остальные модели — АИ-92), имеет объем двигателя 1689 см 3 и может похвастаться максимальной мощностью 76 лошадиных сил.

ВАЗ 2107 — заднеприводный 4-дверный седан, выпускаемый с 1982 года на Волжском автозаводе. Превосходный дизайн в свое время наградил машину титулом «Русский Мерседес». По своей сути Лада ВАЗ 2107 — люксовый вариант утилитарной малости ВАЗ 2105. Это заметно на первый взгляд за счет другого решения передней части капота с лазом под металлическую хромированную решетку радиатора, новой задней части. -блокировать фонари. Оснащение салона двускатной панелью с тахометром и дополнительными датчиками, анатомические сиденья, повышенная пассивная безопасность удручает только отсутствие антикоррозионного покрытия кузова.

Технические характеристики ВАЗ 2107 зависят от четырехцилиндровых карбюраторных двигателей, которые комплектуются четырехступенчатой или пятиступенчатой коробкой передач. В 1992 году была модернизирована пятиступенчатая КП на ВАЗ 21074, что сделало обслуживание ВАЗ 2107 экономичным. Теперь ВАЗ 2107 оснащается бензиновыми двигателями с электронным впрыском топлива.

Выводя автомобиль на мировой рынок, конструкторы оснастили автомобиль двигателем объемом 1,7 литра мощностью в 84 лошадиные силы, что соответствует требованиям защиты окружающей среды. Для азиатского рынка 1.Была выпущена 45-литровая машина мощностью 66 лошадиных сил, которую «кормили» бензином с октановым числом 76.

В более поздних версиях автомобиля устанавливается двигатель объемом 1,6 л, соответствующий европейским нормам выбросов газов — Евро-3.

Технические характеристики

Двигатель	1,6 л, 8кл (Евро-3)	1,5 л, 8кл (Евро-2)
Длина, мм.	4145	4145
Ширина, мм.	1620	1620
Высота, мм.	1446	1446
База, мм.	2424	2424
Удар передних колес, мм	1365	1365
Шаг задних колес	1321	1321
Грузоподъемность, кг.	400	400
Объем багажного отделения, дм 3	385	385
Масса в валюте, кг	1060	1060
Полная масса автомобиля, кг	1460	1460
Допустимая полная масса тягача с тормозами, кг	600	600
Допустимая полная масса прицепа без тормозов, кг	300	300
Колесная формула / ведущие колеса	4×2 / задний
Макет вагона	классический
Тип кузова / количество дверей	седан / 4.
Тип двигателя	инжектор
Рабочий двигатель, см 3	1568	1451
Система подачи	распределенный впрыск
Количество и расположение цилиндров	4, рядный
Максимальная мощность, кВт / об. мин.	54,8 / 5600	52,5 / 5000
Максимальный крутящий момент, нм при об / мин	120/3000	112/4000
Максимальная скорость, км / ч	152	150
Расход топлива по ездовому циклу, л / 100 км	8,5	8,5
Топливо	АИ-92.	АИ-92.
Трансмиссия	механическая
Кол-во передач	5 вперед 1 назад	5 вперед 1 назад
Перевести номер главной пары	3,9	3,9
Рулевое управление	глобальный червь
Шины	165 / 70R13, 175 / 70R13
Емкость топливного бака, л	39	39

ВАЗ 2107 выпускалась с 1982 по 2012 год.За это время ему удалось стать действительно народным автомобилем. И неудивительно. Невысокая стоимость, хорошая надежность узлов и агрегатов, а также возможность ремонтировать авто практически «на коленях». Как известно «сердцем» машины считается мотор. А в этой статье будет подробно рассмотрен двигатель ВАЗ 2107.

Какой двигатель можно поставить на эту машину

Изначально на модель ВАЗ 2107 устанавливалось 2 типа двигателей, это:

, с рабочим объемом 1,5 л
ВАЗ 2106, с двигателем 1.Рабочий объем 6 литров

Моторы тоже 1,3 л и 1,2 л, но они очень маленькие и практически не встречаются.

Также возможна установка двигателя от ваз с передним приводом, но это слишком трудоемко и неоправданно.

Это интересно!
Иногда к названию автомобиля добавляют британскую букву «I». Это означает, что двигатель ВАЗ 2107 инжекторный.
Форсунка — распылитель топлива. Сопло. По принципу работы инжекторные бензиновые двигатели очень похожи на дизельные.

Двигатель ВАЗ 2103.

Характеристики

Основные характеристики двигателя представлены в таблице ниже:

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Год выпуска этого типа двигателей	1972 — наше время
Система питания	Форсунка / карбюратор
Тип двигателя	Рядный
Количество поршней	4
Материал блока цилиндров	чугун
Материал головки блока цилиндров	алюминий
Количество клапанов на цилиндр	2
Ход поршня	80 мм
Диаметр цилиндра	76 мм
Объем двигателя	1452 см 3.
Мощность	71 л. С. при 5600 об. / мин.
Максимальный крутящий момент	104 Нм при 3600 об / мин.
Степень сжатия	8,5 единиц
Масло Картер	3,74 л.

В двигателе используется топливо АИ-93. На практике автомобилисты могут заливать совершенно другое топливо. Наиболее частые отклонения от нормы — это инъекции АИ-92 и АИ-95. Подробнее об этом вы можете прочитать ниже.

По имеющимся данным, расход топлива в городских условиях составляет 9,4 литра на 100 км.
По ровной дороге на крейсерской скорости уже будет 6,9 л на 100 км пути.
В смешанном режиме расход будет от 8 до 9 литров на 100 км. Такие цифры не позволяют назвать этот мотор экономичным, однако в этом случае многое зависит только от самого водителя.
Еще один параметр, который зависит от водителя — это расход масла на 100 км.Для среднестатистического водителя автомобиля с этим мотором это 700 грамм на 100 км. Этого, конечно, мало, но при аккуратной езде можно снизить этот расход до 450-500 гр. / 100 км.
Масса двигателя 2103 в полностью собранном состоянии — 121 кг.

Его размеры (характеристики указаны в миллиметрах):

Особенности эксплуатации и обслуживания

Ранее было сказано, что многие водители не могут определиться с типом топлива, которое используется для их двигателя на ВАЗ 2107.И если с АИ-92 все просто, так как по составу он очень похож на АИ-93, то с АИ-95 все не гладко.

Увеличение октанового числа увеличивает риск упражнений клапана, но дает небольшое увеличение мощности. Двигатель начинает работать меньше и стабильнее.

Но конструкторы все же учли возможность использования бензина АИ-95. Вам просто нужно правильно выставить угол опережения зажигания на своей машине (если вы владелец обычного карбюраторного двигателя) или перепрошить блок управления двигателем (если у вас двигатель ВАЗ 2107 инжекторный).Но обычно этого даже не требуется. Двигатели этой марки очень выносливы и не прихрамывают по типу топлива (в разумных мерах).

К замене масла на любом двигателе нужно подходить со всей серьезностью. Некачественное масло может привести к не очень приятным последствиям, таким как ускоренный износ основных узлов и агрегатов.

Умение собирать масло как настоящий навык. Возьмите известные бренды. Это не всегда безопасно, так как вы с большой долей вероятности можете получить на руки фирм не чистую подделку.В лучшем случае вы не получите тех положительных качеств, которыми обладает эта компания. В худшем случае придется провести капитальный ремонт.

Читайте также: Автомобильный двигатель ВАЗ 2101: характеристики, неисправности и тюнинг

Неизвестные марки брать тоже не стоит. В этом случае вы покупаете кота в мешке. Вы можете купить масло по качеству не уступающее дорогим аналогам или дорогому ремонту. Лучше всего брать масло в специализированных магазинах, где можно добиться хоть каких-то объяснений и компенсаций.

Также немаловажный параметр — класс масла по международной номенклатуре.Правда, здесь все проще. Вам просто нужно взять масло, которое рекомендует сам производитель.

Производитель (АвтоВАЗ) для двигателей ВАЗ 2107 и других моделей с данным типом двигателя рекомендует:

5W-30;
5W-40;
10W-40;
15W-40.

Масла нужно брать около 4 литров. При замене 3,5 л масла обычно хватает. Остальное лучше возить в багажнике, так как расход масла в этом моторе оставляет желать лучшего.

Замена масла в двигателе ВАЗ 2107

Сама процедура довольно проста и не должна вызывать вопросов. Замену масла на ВАЗ 2107 лучше проводить в теплое время года.

Для начала нужно завести машину и прогреть ее до рабочей температуры.
Затем заглушите и дайте маслу вернуться в картер. На это уйдет полчаса. За это время готовим приемную емкость 4-5 литров, а также новое масло, лейку и шланг.
Откручиваем пробку на специальный ключ на картере и ждем, пока не будет найдено старое масло.
При смене типа масла или марки необходимо также взять промывочное масло, которое очистит мотор от остатков старого. По такой же схеме выливаем.
Затем закручиваем крышку картера и через шейку на головке блока цилиндров заливаем новое масло. Измерьте уровень падения потока. Оно должно быть где-то между отметками MIN и MAX. Учтите, что масло не вода и оно не может быстро попасть в картер, поэтому после небольшой стоянки уровень масла в кривошипе может немного подняться.

Обычно масляный фильтр меняется вместе с заменой масла. Все еще проще:

Вы откручиваете старое с помощью специального инструмента (можно и с помощью обычного троса), смазываете уплотнительное кольцо с новым масляным фильтром и прикручиваете его на место старого.

Регулировка клапана Процесс довольно сложный и требует определенных навыков и инструментов. Собственно регулировку клапанов желательно проинструктировать грамотные специалисты, но если есть желание все делать самостоятельно, то это видео для вас:

Капитальный ремонт и обслуживание

Если регулировку клапанов можно выполнить в домашних условиях, то за капремонт двигателя должны заниматься только специалисты в данной области техники.

При капитальном ремонте проверяются все узлы и агрегаты двигателя ВАЗ 2107. Вас будут проверять на наличие:

Клапан статус, регулировка;
Цепь, натяжение цепи;
Состояние сальников, маслосменных колпачков;
Геометрия блока цилиндров;
Состояние поршней, коленчатого вала, пальцев, шатунов;
Износ компрессионных колец;
Состояние масляного насоса и насоса охлаждающей жидкости.

В случае поломки деталь будет заменена.Блок цилиндров раздавлен, что увеличит камеру сгорания и рабочий объем. После этой процедуры автомобили пройдут несколько тысяч километров.

Обычно длина взлетно-посадочной полосы составляет 5-10 тыс. Км. В это время не желательно давать двигателю большую нагрузку. После прохождения этой процедуры ваш двигатель вас порадует.

Неисправность

1. Двигатель не запускается

Причина поломки	Метод разработки
Нет топлива в карбюраторе
Порванный топливопровод	Продуть топливопровод, промыть топливный бак
коричневые фильтры карбюратора и топливного насоса	Промыть фильтры, при необходимости заменить
Неисправна система зажигания Неисправна	Проверить систему зажигания, сломанные детали заменить
Не открывается воздушная заслонка Карбюратор при первых пробоях в цилиндрах	Устранить негерметичность пускового устройства карбюратора
Электромагнитный клапан карбюратора не открывается при включении зажигания:
обрыв в проводе, идущем к клапану	Проверьте провод и его соединения, поврежденный провод замените
Неисправен электромагнитный клапан	Заменить клапан

2.Коленвал родной стук коленвала

Обычно стук глухого тона, металл. Обнаруживается при резком открытии дроссельных заслонок на холостом ходу. Частота увеличивается с увеличением частоты вращения коленчатого вала. Чрезмерный осевой зазор коленчатого вала вызывает резкость детонации с неравномерными интервалами, особенно заметную при плавном увеличении и уменьшении частоты вращения коленчатого вала.

Причина неисправности	Метод разработки
Слишком раннее зажигание	Отрегулируйте установку момента зажигания
Недостаточное давление масла	Проверить давление масла
Ослабленные болты крепления маховика	Затянуть рекомендованные болты
Увеличенный зазор между шайбами и коренными подшипниками	Зачистите шейки и замените вкладыши
Увеличенный зазор между упорными полукольцами и коленвалом	Заменить упорное полукольцо новым или увеличенной толщины

Автомобиль ВАЗ 2107 создан на базе модели 2105.Новый седан рассчитан на 5 мест, оснащался 5-ступенчатой механической коробкой. В серию машину пустили в 82-м году.

Изначально в качестве силового агрегата использовался карбюраторный мотор от автомобиля ВАЗ 2103. Для последующих моделей и модификаций также ставят карбюратор в законе. Для экспортных моделей 21073 разработан новый узел впрыска. У него была достаточная мощность, а также эффективность. Объем двигателя был 1,7 литра. Далее стали устанавливать форсунки на всю «семерку». Это был более современный двигатель (инжектор ВАЗ 2107) объемом 1 литр.6 литров. Это позволило обеспечить соблюдение действующих экологических норм.

Разберемся, что такое инжектор, разберемся принципы его работы, характеристики.

История и устройство инжектора

Споры о том, какая из систем лучше, среди специалистов и автомобилистов не утихают до сих пор. Но оставим эти споры профессионалам. А начинающим автолюбителям просто необходимо знать, как устроены эти системы и как они работают.

Совсем не обязательно, что эти знания для самостоятельного ремонта будут использовать автомобилисты.Однако знание — сила. Эти знания нужны хотя бы для того, чтобы начинающего автолюбителя не обманули прошлые механики из-за угла.

История этого устройства начинается в 1951 году. Именно тогда известная компания «Бош» установила такую систему впрыска на двухтактный мотор одного спорткара. Затем, в 1954 году, известный и популярный производитель автомобилей Mercedes также начал оснащать свои моторы новой системой.

Серийное использование форсунок началось в конце 70-х годов.Уже тогда было понятно, что это устройство работает лучше обычных карбюраторных систем.

В итоге форсунки полностью вытеснили своих «предков». Все современные автомобили оснащены распределенными системами, а также прямым электронным впрыском.

Принцип работы форсунки в системе питания

Система впрыска предназначена для подачи топлива прямым впрыском с форсункой непосредственно во впускной коллектор цилиндра. Поэтому автомобили с системой распределенного впрыска называют впрыском.

Классификация метода впрыска зависит от того, по какому принципу работает система, а также от того, где установлен инжектор и сколько в автомобиле.

Во всех современных автомобилях впрыск топлива осуществляется по распределенной системе. То есть на каждый цилиндр своя форсунка. Принцип работы основан на сигнале микроконтроллера, который получает информацию от множества датчиков. Затем, согласно этой информации, контроллер либо открывает, либо закрывает форсунки.

Форсунка ВАЗ 2107: устройство

В автомобилях ВАЗ 2107 установлена система распределенного впрыска. Работает в паре с электронной системой управления двигателем. Он называется ЭБУ. С помощью многочисленных датчиков он контролирует подачу и количество воздуха и топлива, поступающих в цилиндры. Также ЭБУ при необходимости запускает или выключает топливный насос, управляет образованием искр на свече зажигания, а также регулирует углы зажигания. Помимо всего этого, ЭБУ регулирует частоту вращения коленчатого вала на холостом ходу, а также при необходимости запускает вентилятор охлаждения и управляет системой охлаждения.

Схема работы силовой схемы форсунки на ВАЗ 2107

Здесь нет ничего сложного. Эта схема не должна вызывать никаких препятствий у новичков.

Во-первых, система питания начинается с бака, в котором хранится топливо и топливный фильтр. Затем с помощью топливного насоса через фильтр смесь проходит на топливную рампу. На рампе установлен специальный регулятор давления, регулирующий подачу топлива к форсункам форсунки ВАЗ 2107.

С помощью этого регулятора создается давление 300 МПа, и дополнительное топливо отправляется обратно в бак. Форсунки открываются и закрываются с помощью электрических импульсов, исходящих от электронного блока управления. Они предназначены для обеспечения одновременной подачи топливной смеси во впускной коллектор каждого из цилиндров при каждом обороте коленчатого вала.

Сколько легковоспламеняющейся смеси упадет в цилиндры, зависит от времени открытия форсунок.Это время регулируется контроллером в соответствии с информацией, полученной от датчиков.

Датчики (Форсунка ВАЗ 2107), установленные на двигателе, выдают всю необходимую информацию. Например, датчик коленчатого вала выдает информацию, по которой контроллер вычисляет время между импульсами для форсунок. Если режим работы силового агрегата увеличивается, то система увеличивает время открытия форсунок. Контроллер рассчитывает время на основе информации от дроссельной заслонки, а также датчика массового расхода.

Компьютер постоянно контролирует напряжение в электросети автомобиля, поэтому в случае падения напряжения время открытия форсунок увеличивается. Все режимы работы мотора и инжектора контролируются контроллером. Этим обеспечивается регулировка состава топливной смеси и работа форсунок на автомобиле ВАЗ 2107 «Форсунка».

Система зажигания

Здесь не применяются традиционные устройства. В качестве систем обеспечения зажигания ВАЗ 2107 (инжектор) комплектуется одним модулем, состоящим из двух катушек, а также электроникой.В системе не применяется ни одна движущаяся часть.

Как работает система впрыска на «семерке»?

Сколько топлива будет подаваться через форсунки в цилиндры, регулируется с помощью электрического импульса от блока ECU. Блок рассчитывает количество топлива, в котором нуждается двигатель, а также определяет, какой длительности будет импульс.

Когда коленчатый вал начинает прокручиваться, самый первый импульс от холостого хода датчика заставляет компьютер включать все форсунки.Самая первая инъекция проходит каждый раз при запуске. Сколько продлится импульс, зависит от температуры.

Когда водитель включает зажигание, реле топливного насоса срабатывает и создает давление в топливной магистрали. Затем компьютер проверяет температуру и вычисляет, сколько воздуха и топлива вам нужно для создания смеси, а затем подает ее в двигатель. ВАЗ 2107 Инжектор, кстати, экономичнее карбюраторных аналогов. Это достигается за счет более точной дозировки топлива.

Генератор

ВАЗ 2107 Форсунка, кроме всех этих устройств и датчиков, для исправной работы системы впрыска также поставляется в комплекте с генератором. Он необходим для зарядки аккумуляторов и питания всех потребителей электроэнергии и систем впрыска.

Как работает генератор модели ВАЗ 2107? Форсунка дозирует топливо в цилиндр, после чего автомобиль движется. В этот момент генератор вырабатывает необходимое напряжение для зарядки аккумулятора и питания электрооборудования.

ВАЗ 2107: отзывы

Что касается отзывов непосредственно владельцев, то они как всегда весьма противоречивые. Многие водители и владельцы этой машины жалуются на большой расход топлива, на низкую динамику моделей ВАЗ 2107. Инжектор при этом не ругают. Также многие водители говорят, что все они устроены как в конструкции автомобиля, так и в конструкции и работе системы. Кому-то вообще не нравится продукция российского автопрома, поэтому отечественные автомобили будут всячески бороться.

Сегодня если не все, то большинство водителей оценили систему впрыска впрыска. И многие стали устанавливать форсунки на обычные карбюраторные машины. Сегодня вы можете купить новый или подержанный комплект, в котором есть все необходимое для работы системы.

Сколько стоит установка инжектора на ВАЗ 2107? Цена этого апгрейда около 20 000 руб. Но такая замена принесет вам пользу в будущем.

Итак, мы выяснили, как работает двигатель и генератор на «семерке».ВАЗ 2107 Инжектор намного лучше своего карбюраторного собрата.

Статья Опубликовано 27.06.2014 08:06 Последняя редакция 04.01.2015 12:15

В начале 1980-х Волжский автозавод порадовал советских автомобилистов первенцем «2-го поколения» под названием ВАЗ 2105. Автомобиль имел задний привод, относился к типу «седан» с традиционными четырьмя дверями и был рассчитан на пять мест. «Пятерка», а именно так стали называть эту новинку, родилась под влиянием серьезного усовершенствования автомобиля ВАЗ-2103.Популярность этой модели исходит от цифр, которые свидетельствуют о том, что с 1980 по 2005 год их было около двух миллионов «пятерок». За это время были выпущены подвиды моделей «ВАЗ-2105» и «ВАЗ-21051» с агрегатами «2101» на 1,2 литра и «2105» на 1,3 литра.

Салон автомобиля значительно улучшился, появились более удобные сиденья с подголовниками, обновили приборную панель, появилась обшивка на дверях, а главное — место водителя стало заметно удобнее.

На «пятерке» впервые было испытано использование специальных «блочных фар» и цельнонесенной обивки дверей салона «Жигулей». Кроме того, вместо традиционной цепи в газораспределительном механизме поставили зубчатый ремень, что способствует более мощной машине. Позже этот ремень начали внедрять в машины ВАЗ с передним приводом управления. Появились в ВАЗ-2105 и элементы постороннего комфорта в виде обогрева заднего стекла.

В начале своего существования «пятерка фиде» выпускалась с карбюраторным двигателем объемом 1 литр.3л. и мощностью 64 лошадиные силы. Однако позже моторы начали совершенствовать, начали внедрять двигатель в 69 лошадиных сил с модернизированным двигателем ВАЗ-21011. Уже в 90-е моторы объемом до 1,5 л полностью сняли с производства, оставив лишь модификацию в виде ВАЗ-21053.

Для деятельности мощных ведомств начали выпускать автомобили ВАЗ-21054 с дополнительной второй аккумуляторной батареей и бензобаком. С начала 2000-х годов началась программа внедрения ВАЗ-2105 в дополнительной комплектации.Автомобиль теперь подразделялся на 2 исполнения «Норма» и «Стандарт». Для экспорта за границу была разработана модель ВАЗ-21057, которая была аналогична ВАЗ 21053, но при этом имела правый привод руля. Что интересно, такая модель, да еще и с двигателем 1,5 л, выпускалась в 90-х годах для английского потребителя.

В 1984 году появился не менее популярный автомобиль ВАЗ 2104. Он представлял собой пятиместный универсал с традиционной компоновкой, что относило его ко 2-му поколению классических автомобилей, по сравнению с ВАЗ-2102.В том же году «Двойка» была выпущена одновременно с ВАЗ 2104. В продажу за границу «четверка» дала название Lada Nova Break. По сравнению с предшественником ВАЗ 2104 был значительно улучшен. Автомобиль приобрел прямолинейные линии в дизайне кузова, появились специальные блок-фары, которые были сзади и впереди автомобиля. Кроме того, кузов оснастили более эстетичным алюминиевым бампером. В салоне появилось довольно много новинок. Так, двери были обшиты более плотным материалом, появились новые сиденья, новый вид приобрела панель приборов.«Четверку» оснастили улучшенной задней подвеской, а в салоне стало намного просторнее благодаря складывающимся сиденьям. С самого начала автомобиль выпускался с карбюраторным мотором объемом 1,3 литра.

Автомобиль

Abroad выпускался в модификациях с инжекторным двигателем объемом 1,7 л. Отдельной серией, начиная с 1999 года, налажен выпуск автомобилей ВАЗ-21045 с дизельным двигателем. С начала 2000-х годов тонущий «Четвертый» начали выпускать в трех подвидах: «Люкс», «Стандарт» и «Норма».

ВАЗ-2107.

С 1982 года ВАЗ-2107 начали выпускать на Волжском автомобильном заводе. На экспорт этот автомобиль получил название Lada Riva или Lada 1500sl. Его отличительная особенность — хромированная решетка радиатора, что придает ему особый вид по сравнению с собратьями. «Севенка» считается у автомобилистов самой комфортной машиной из «2-го поколения» моделей «Жигулей». С первых же дней выпуска эти автомобили оснащались карбюраторными моторами разного объема, начиная от 1.3 литра, и заканчивая 1,6 л. В самом начале 1991 года для зарубежного потребителя появилась вариация «семерки» под названием ВАЗ-2107. Этот автомобиль уже имел центральный впрыск топлива и двигатель объемом 1,5 литра. Для специальных силовых ведомств машина выполнялась с наличием роторно-поршневого двигателя.

Lada Riva с 20 милями на одометре, проданная за 7 300 евро.

Lada Riva, Lada Nova, Lada Classic или ВАЗ-2105, как бы вы его ни называли, это российское творение итальянского происхождения является третьим по продажам автомобилем. платформа после Beetle и Model T.Производство началось в России в 1980 году и закончилось в 2012 году. Единственное место, где вы можете получить новый, — это Египет, хотя у меня есть некоторые сомнения относительно состояния промышленности в такой проблемной стране, как Египет сейчас.

Популярная коммунистическая машина до и после падения Берлинской стены, Lada Riva с каждым годом становится все более коллекционируемой. Я знаю, что трудно понять, что их мотивирует, но в мире есть такие люди, которые хотели бы заполучить такую безупречную Lada Riva, проехав всего 32 км.

Согласно объявлению на сайте mobile.de, изображенный автомобиль находится в Германии и представляет собой модель 92-го года со значком Nova JR на передних крыльях. Продавец непреклонен в том, что на этой Riva ездили немного, а потом большую часть 24 лет прятали. Когда машину вывели из дремлющего заточения, владелец решил ее отремонтировать. Это включает сцепление, тормоза, зажигание и топливную систему, а также новые фильтры и жидкости.

Под капотом находится двигатель объемом 1189 куб. См и мощностью 60 лошадиных сил (44 кВт), соединенный с механической коробкой передач.Мельница может работать на обычном (октановое число 91) и неэтилированном E10 (бензин плюс этанол, октановое число 95). Поскольку Евро 1 был введен в июле 1992 года, эта Lada соответствует европейскому стандарту выбросов для легковых автомобилей. Что еще может желать энтузиаст Lada от машины своей мечты? Велюровые сиденья? Эта Рива может похвастаться ими, и они выглядят как новенькие.

И да, даже шины оригинальные и российского производства. Вот и все. Для тех, кто хочет приобрести практически новую Lada Riva, потому что им не интересны классические автомобили лучшего происхождения, за 7300 евро вы купите первозданный образец этой породы.По текущему курсу это будет 8 320 долларов. Это дешевле, чем Nissan Versa Sedan (11 990 долларов), наименее дорогой новый автомобиль, который вы можете купить в Соединенных Штатах Америки.

Прокладка блока предохранителей — серийный метод блока предохранителей и электрической схемы

Автор: Андреас Фауст, май 9, 2021

Прокладка блока предохранителей | Favor-paveme Все электрические схемы — Favor-paveme.apafss.eu

Прокладка блока предохранителей

Прокладка блока предохранителей | Favor-paveme Все схемы подключения — Favor-paveme.apafss.eu

Прокладка блока предохранителей

Прокладка блока предохранителей — Конструкция автомобильных схем Device-23link — Device-23link.radioe.it

Прокладка блока предохранителей

NARVA 8-ПОЛОСНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ С ПРОКЛАДКОЙ ПРОЗРАЧНОЙ КРЫШКИ С 16 КЛЕММАМИ 54439 | EBay

Прокладка блока предохранителей

Купить Лада 2104 2105 2107 Прокладка блока предохранителей 2105-3722370 За $ 1.50

Прокладка блока предохранителей

Прокладка коробки предохранителей — Palm Beach Classics

Прокладка блока предохранителей

Печатная плата центрального блока предохранителей автомобиля Прокладка многоходового предохранителя 1K0 937 629 A 5N0 937 629A 3B0V4P100 Прокладка предохранителя батареи | Компоненты предохранителя | — AliExpress

Прокладка блока предохранителей

Narva 6-контактный стандартный блок предохранителей ATS с прозрачной крышкой, прокладкой и 12 Te | EBay

Прокладка блока предохранителей

Прокладка блока предохранителей | Электросхема Встреча-Дача Слово — Встреча-Дача.wizex.eu

Прокладка блока предохранителей

Mercedes Benz новое уплотнение прокладки коробки предохранителей W111 220SE-280SE W113 230SL-280SL

Прокладка блока предохранителей

Прокладка крышки блока предохранителей — ClubLexus — Обсуждение на форуме Lexus

Прокладка блока предохранителей

Narva 54424BL Стандартный 8-контактный блок предохранителей ATS с прозрачной крышкой, прокладкой и 16 клеммами (блистерная упаковка)

Прокладка блока предохранителей

Стандартный блок предохранителей (низкопрофильный) 4-ходовой | 12 Вольт Планета

Прокладка блока предохранителей

BMW E36-Z3 Прокладка блока предохранителей !! НОВИНКА !! ПОДЛИННЫЙ 61131393385 | EBay

Прокладка блока предохранителей

Прокладка блока предохранителей | Схема подключения Seat-timetab Ran — Seat-timetab.

Разное
